схема подключения и работа устройства

Автор Aluarius На чтение 5 мин. Просмотров 473 Опубликовано 10.06.2016

Содержание

Пред тем как разбираться в теме статьи: дифавтомат – схема подключения, необходимо понять, что собой представляет сам этот электрический прибор. Итак, дифавтомат, он же автоматический выключатель дифференциального тока, представляет собой устройство электромеханического типа, который предназначается для защиты электрических участков от утечек электрического тока (имеется в виду утечки в землю), коротких замыканий и высоких нагрузок (перегрузок). То есть, само это устройство будет сразу выполнять две функции, которые раньше выполняли УЗО и обычный автомат.



То есть, оно заменяет УЗО в плане защиты человека от утечек тока, и автоматический выключатель в плане перегрузок и короткого замыкания. По сути, это небольшой прибор, в котором заключены сразу два вышеописанных прибора. А, значит, дифференциальный автомат будет защищать электрические цепочки сразу от трех нарушений, возникающих в этих сетях. Отсюда и удобство его применения.

Как работает дифференциальный автомат

Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи. К примеру, для отключения цепи при появлении в ней короткого замыкания или повышенных нагрузок срабатывает модуль защиты, по принципу работы схожий с обычным автоматом. В основе этого модуля находится расцепитель, он же механизм расцепления контактов (независимый).

А вот защиту от поражения человека электричеством осуществляется за счет другой части дифавтомата – это так называемый модуль дифференциальной защиты. В нем расположен трансформатор дифференциального типа, который во время работы сети сверяет два значения тока: на входе и на выходе. Если разница двух величин будет значительной, то есть, есть угроза жизни человека, то с помощью двух элементов, а именно с помощью катушки электромагнитного сброса и усилителя, модуль преобразует электрическую энергию в механическую, тем самым обесточивает электрическую цепь, защищаемую собой.

Как правильно подключить дифференциальный автомат

Подключение дифавтомата – это то же самое, что подключить УЗО. Поэтому здесь необходимо придерживаться тех же правил, то есть, подключение проводить к тому участку (фазе и нулю), который данный прибор будет защищать. К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. В этом случае дифавтомат просто не будет работать, и цепь останется незащищенной. Все дело в том, что в двух проводах будут течь токи разной силы.

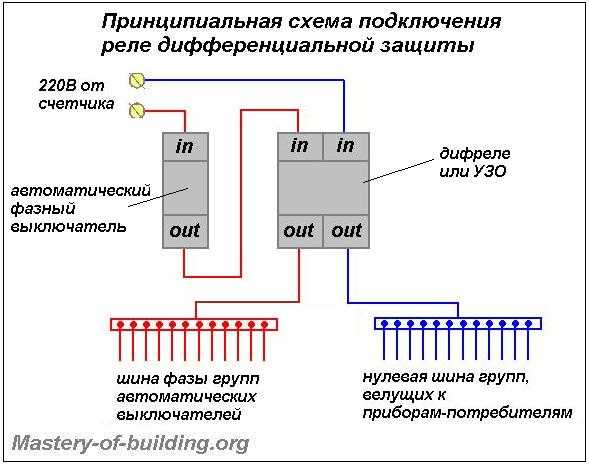

Давайте рассмотрим две схемы подключения дифавтомата. Первая из них, которая изображена на нижнем рисунке, подразумевает, что в ней будет использован один дифференциальный автомат, который будет устанавливаться на входе перед разводкой сети на группы. Поэтому провода питающей сети от счетчика контроля электроэнергии подаются на верхние клеммы автомата, а с нижних клемм провода будут соединены с обычными автоматами, которые установлены по группам.

У этой схемы подключения есть один существенный недостаток – это сам дифавтомат в единственном числе. То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки (КЗ, перегруз, ток утечки), то защитный прибор отключит сразу все группы потребителей.

Вторая схема подключения дифференциального автомата более сложная, но и более надежная. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков. Это хорошо видно на рисунке ниже.

Обычно эта схема подключения раньше использовалась только во влажных помещениях или в комнатах, где присутствует повышенные требования к безопасности (к примеру, в детских). Сегодня ее используют везде в независимости от назначения помещений. Положительных сторон в таком подключении немало, особенно хотелось бы отметить возможность не отключать другие группы, если в одной из них произошло нарушение работы электрического участка. Конечно, цена сборки распределительного шкафа резко возрастет за счет увеличения количества дифавтоматов, но это стоит того.

Селективная схема

Начнем с того, что дифференциальные автоматы есть двух видов: селективные и неселективные. Первые в своей маркировке имеют букву «S». Если рассматривать первую схему подключения, то если в ней установить неселективный автомат, который сработает по трем вышеописанным причинам, то все группы будут тут же обесточены. Как это и говорилось выше.

Появление селективных дифавтоматов решило проблему отключения всех групп. То есть, если в одной из них произойдет короткое замыкание или два других нарушения, то прибор отключит именно эту группу.

Многие могут задаться вопросом, ведь автоматы и дифавтомат были подобраны по току утечки. К примеру, дифференциальный прибор на 100 мА, а автоматические выключатели на 30 мА. Но данный подбор не влияет на селективность работы самой собранной схемы. Хотя правильно подбирать элементы необходимо обязательно. Да и правильно подключить дифавтомат надо тоже уметь.

Полезные советы

• Перед тем как приобретать дифференциальный защитный прибор, необходимо ознакомиться с его возможностями. Специалисты уверяют, что на сегодняшний день самый популярный автомат – это прибор с номиналом тока утечки 30 мА.
• Эти приборы можно использовать и в однофазной сети, и трехфазной.
• Ненужные ложные срабатывания при действии перегрузок – от этого надо избавляться. Поэтому придется учитывать всех потребителей, которые подключаются к защищаемой электрической цепочке.

Заключение по теме

Подключение дифференциального автомата – дело простое, здесь не надо быть большим специалистом. Но когда дело доходит до полной сборки распределительного щита, то тут лучше своими руками ничего не делать, если вы в этом серьезном деле неспециалист. И последнее, отвечая на вопрос, как подключить дифференциальный автомат, лучше использовать схемы, где на каждую группу потребителей устанавливается один отдельный прибор. Особенно это будет актуально в больших частных домах.
