Как подключить электрическую плиту своими руками: конкретные действия

Содержание

• 1 Общие положения, как подключить, чем, у кого спросить
• 2 Как согласовать установку электрической плиты
• 3 В итоге

На практике подключением электрической плиты занимается специалист, хозяин лишь проконтролирует ход действа. Без газа допускается вести работы самостоятельно. Главное – правильно рассчитать мощность автомата, заземлить устройство.

Общие положения, как подключить, чем, у кого спросить

Отдельные электрические плиты допускается подключать без штепселя. Если разводка заведена неправильно и устройство сломается, производитель снимает с себя ответственность. Экспертиза покажет: подключение электрической плиты было проведено некорректно, придется платить покупателю за восстановление. В руководстве либо на корпусе специальная электрическая схема приводится. Землю не стоит сажать на нулевую линию. Штепсель отсутствует – ищите внешний рубильник, автомат защиты, чтобы отключить питание электрической плиты.

В инструкции сказано, предназначено ли устройство для работы с внешним таймером. Соблазн велик. Большинство электрических плит такой эксплуатации не потерпят. Типичное для монтажа условие: защита от опрокидывания. Газовая плита закреплена как минимум шлангом-подводкой, в нашем случае видим обыкновенный устойчивый «ящик».

Большинство электрических плит относится к классу устройств с первой степенью защиты, нуждаются в обязательном заземлении. В документации найдете рекомендуемую марку провода для монтажа (H05VV F). Изделие достать в магазине сложно, производитель зарубежный. Название указывают семейства (3G4 – специальный тип кабеля с тремя жилами сечением 4 кв. мм, выдерживающий температуры до + 700 ºС). Допускается эксплуатация при отрицательных значениях столбика термометра. Мощный провод для электрических плит не боится жестких условий, идет до щитка в подъезде или предбаннике (из условия соблюдения площади, материала жилы). Максимальное переменное напряжение составляет:

1. Однофазное подключение – 330 В.
2. Трехфазное подключение – 550 В.

Кабель часто используется для подключения кухонной техники, аналогичен ПВС или ВВГ. Главной темой станет мощность. Если по инструкции сказано, что суммарно электрическая плита потребляет 9,5 кВт, то кабель ВВГ 3х1,5 не годится. Жилы потолще сложно заделать в розетку. Нужен специалист для монтажа. Широко монтируют переходные клеммы VAGA, сильно рискуя: сечение мелкого провода может не выдержать нагрузки, проводка тоже. Дом старый, если не тянут линии – придется класть кабель до щитка.

Как согласовать установку электрической плиты

Оборудование большой мощности может не подойти для квартиры. Если щиток рассчитан на 40 А, новую электрическую плиту не заведете. По закону не получают разрешение:

1. Если дом этажностью 11 и более.
2. Если дом переменной этажности, хотя бы одна секция 11 этажей и более.
3. В общежитиях, домах престарелых, больницах, яслях, школах, интернатах.
4. В доме расположены магазины, заведения бытового обслуживания, общественного питания.
5. Эксклюзивное право на установку получают семьи с инвалидами вне зависимости от этажности здания.

Разрешение выдается органами управления региона (мэрия), снабжает правом на понижение тарифов платы за электроэнергию. На практике положение не работает. Нормы для домов с центральным отоплением, горячим водоснабжением, если указанные отсутствуют, понадобится уладить недопонимание с энергосетями. Порядок действий:

• Монтаж без разрешения, согласования выполнять не разрешается. Проект исполняет сертифицированная организация, понадобится схема подключения электрической плиты.

• Когда дело касается отопительных приборов, рубильник отключения расположите доступно для работников энергосетей.
• По мощности согласование ведут:

1. до 5 кВт – местный энергонадзор;
2. 5 – 10 кВт – региональное управление этого энергонадзора;
3. свыше 10 кВт – главное управление Минтопэнерго РФ.

• В указанные организации предоставляется экономическое обоснование использования электричества (к примеру, нет газового стояка).
• Проект составляет специальная организация. В идеале – построившая дом.
• Выполняются инженерные изыскания на прочность проводки.
• Принимаются во внимание часы пиковой нагрузки, оценивается возможность в этот период не использовать приборы.
• Требуется доказать, что электрическая плита обладает показателями КПД выше газовой.

• Допускается приложить прочие документальные источники, облегчающие решение вопроса.

Когда получено разрешение, строители начнут прокладку кабеля. Типичная проводка не выдержит 9,5 кВт. Когда подключение электрической плиты своими руками будет завершено, выяснится: выставляет счета ЖКХ. У них договор с компаний энергетиков, там скажут, что нужно спросить до подключения электрической плиты самостоятельно. Коэффициент 0,7 выставить не могут – денежки отстегивают по назначению. В Энергосбыте скажут: нужна медицинская справка, что на газ «аллергия» (любое заболевание).

Подавать в суд бесполезно почти. Придется платить по коэффициенту 0,7, пока ответного иска не придет. Получается в России:

• Установил плиту, и хотя письмо ФСТ о скидках и имеется, на практике выиграть льготы нереально.

О качестве законов рассудит любой обыватель. Однажды суд признал, что клиент вправе рассчитывать на предоставление тарифа по коэффициенту 0.7, потому что электрическая плита установлена по правилам… но в применении тарифа отказал.

Расценки выставляет УК, требуется заключить верный договор с энергетиками.

В итоге

Если подключить электрическую плиту по закону, выигрыша в тарифах не получится. Беспокойтесь исключительно о безопасности. Проводка обязательно должна пройти через инженерные изыскания, чтобы не случилось возгорания.

Приборы, потребляющие много энергии – джакузи, водные нагреватели, сауны. Неконтролируемое применение техники ведет к общедомовым авариям, вылету пробок, станет однажды причиной пожара. В частном доме хозяин сам заботится о себе, многоэтажные здания выше 11-ти уровней рассчитаны на мощных потребителей. Живущие в хрущевках должны задуматься: выдержит ли электрика дома дополнительную кухонную плиту с духовым шкафом?

Выберите на замену мультиварки, газом не пользуйтесь. Цена на мелкую бытовую технику сравнительно низкая. Резюме: если решили подключить электрическую плиту Hansa, действуйте по закону.

Как подключить электрическую плиту. Быстрое подключение

Электроплита – отличный выбор для современной кухни. Не встроенные в кухню электрические плиты по-прежнему остаются актуальными. При правильном монтаже и соблюдении условий эксплуатации электрическая плита прослужит вам исправно долгие годы. А чтобы сэкономить и не вызывать мастера из специальной службы, мы расскажем вам, как это сделать самостоятельно. Разберемся в вариантах проводки и оборудования, схемах подключения и заземления. использования, прибор будет исправно служить долгие годы. Так как подключить электрическую плиту к розетке. Давайте разбираться по порядку.

Как подключить электрическую плиту к розетке

Требования к электропроводке

Важно знать! Прежде, чем осуществлять подключение и производить какие-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Это объясняется тем, что таковы требования техники безопасности: подключение таких приборов выполняется посредством высококачественных клеммных колодок, то есть по безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Что делать, если человека ударило током? Это должен знать каждый, читать всем!

Как подключить электрическую плиту? Для подключения нужно использовать кабель сечением от 4 мм², в том случае, если его длина не превышает 12 м. Если же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно нужно выполнить установку отдельного автомата конкретно для плиты.

Отдельный автомат для плитыАвтомат на 40 А

Подключение через розетку так же допускается. Только здесь нужно учитывать, что прибор должен быть рассчитан рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Подводя итог под всем выше сказанным, добавим некоторые детали в важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм²все зависит от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в статье позже.

Заземление

Как подключить электрическую плиту — схема и способы

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Из этого следует, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание идет через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, этот факт повышает надежность. Но при таком способе отключать электропитание можно только автоматом. Поэтому не такой уж он удобный.

Зачастую используют подключение при помощи розетки и вилки. Это более удобно и привычно. Поскольку оборудование мощное, используют специальные, а не бытовые устройства, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Как определить, где фаза, ноль и земля. Цвета проводов вам помогут.

Еще очень важный момент — при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Схема подключения электроплиты

Однофазное подключение электроплиты

Наиболее распространенный вариант. Чаще всего можно встретить в квартирах многоэтажных домов. Выше изображена схема подключения блока при однофазном подсоединении.

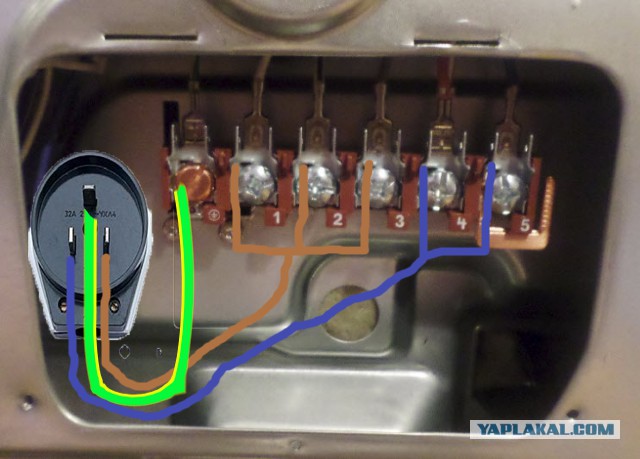

Клеммы 1-2-3, а также 4-5 соединяются перемычками из меди сечением 6 мм². Если вы приобрели современную плиту, необходимые перемычки будут присутствовать в комплекте.

Фазная жила подключается на клемму под номером 1, 2 либо 3.Она может иметь цвета: серый, коричневый, черный.

Нулевая жила обычно синего цвета, подсоединяется на 4-ю либо 5-ю клемму. Провод заземления (на схеме изображен желто-зеленый) соединяется с 6-й клеммой.

Болты клемм нужно затягивать до упора. При некачественном соединении клеммы могут обгореть, что приведет к возникновению пожара.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

В случае использования розеточного подключения фазную жилу в вилке и розетке нужно подавать на клемму L, нулевая жила пойдет на клемму с маркировкой N, провод же заземления пускаем на соответствующую клемму (маркируется рисунком заземления, буквами РЕ либо же словом earth).

Двухфазное подключение

Двухфазное подключение

Такой вид подключения электрической плиты встречается гораздо реже. В двухфазном подключении например, могут присутствовать фазы А и С, а фазы В не будет.

При таком подключении клеммы 1 и 2 нужно соединить перемычкой и через нее подключить фазу А. Фаза же С уходит на 3-ю клемму. Дальнейший порядок подключения остается аналогичным предшествующим способам.

Трехфазное подключение

Трехфазная схема

С трехфазным питанием в основном сталкиваются владельцы частных домов. Провод питания в подобной ситуации будет состоять из 4 либо 5 жил. При этом напряжение между нулем и фазами составит 220 В, а между непосредственно фазами – 380 В.

В подобных условиях электроплита будет подключаться по соответствующей схеме. Фазы А, В и С пойдут на соответствующие клеммы 1, 2 и 3. Соединение клемм 4, 5 и 6 выполняется аналогично однофазному подключению.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования.  Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

• трехжильный кабель,
• трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Номиналы автоматов защиты и электрические параметры

По правилам, в электрощитке должны стоять отдельные УЗО и защитный автомат. Именно через них подается фаза на розетку. Иногда эту пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус они берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Лучше всего выбирать ближайший больший — так меньше шансов, что произойдет ложное отключение при работе на полной мощности. То есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Как подключить электрическую плиту

А если посмотреть на это с другой стороны, получается, что полностью все конфорки и духовку, еще и на полную мощность, вы редко когда включите, а может и никогда и не включите. А заплатите больше, так как более мощные автоматы стоят прилично дороже. Тут выбор за вами.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Как подключить электрическую плиту пошаговая инструкция

Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение станем выполнять через розетку.

Подключаем электроплиту

Шаг первый (как подключить электрическую плиту)

Вам нужно определиться с местом для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Чтобы обеспечить его надежную и безопасную эксплуатацию, на ближайшей к плите стене, устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.

Быстрый и проверенный способ от экспертов, как подключить розетку

Розетка

Шаг второй (как подключить электрическую плиту)

Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, тогда ставим трехполосный выключатель на 16 А. Если работа будет происходить в однофазной сети, монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.

Однофазное подключение электроплиты (наиболее распространенное)

Шаг третий (как подключить электрическую плиту)

Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяется шнур 3х4 аналогичной марки. После чего протягиваем провод от электрощита к штепсельной розетке нашей электроплиты.

Кабель силовой ВВГнг 5х2,5

Шаг четвертый (как подключить электрическую плиту)

Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Эту работу нужно проводить очень внимательно, соблюдая установленные стандарты. Если подключение электрической плиты производится с использованием трехжильного кабеля, то коричневый провод (еще он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки. Синий провод (должен быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля зачастую окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.

Шаг пятый (как подключить электрическую плиту)

Дальше к кабелю подключают вилку. Силовая вилка — разборная. Сперва откручиваете два крепежных винта, затем снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. Защитную изоляцию нужно снимать с края гибкого кабеля (примерно на 5-6 см), проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Соединяем штепсельную вилку с гибким проводом электроплиты. В процессе обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке.

Так выглядит вилка для подключения электроплиты

Шаг шестой (как подключить электрическую плиту)

Подсоединяем гибкий провод к плите. Вот на этом этапе уже многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же они находятся на задних крышках агрегатов. Дальше просто следует идти предложенным производителем рекомендациям.

Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.

Шаг седьмой (как подключить электрическую плиту)

Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «нуля» соединяем с общей шиной для всех проводников ноль. Остается не подключенной лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет.

Расстановка перемычек в электроплите Ханса

Руководство по заземлению электроплиты

При работе в сетях старого образца, порой случалось, даже квалифицированные специалисты нередко осознанно совершали грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Подобное подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку: путая местами провода фазы и ноля. При подключении электроплиты с таким «заземлением», результат будет аналогичным предыдущему. Владельца плиты может ударить током в любой момент. Но и отказываться от обнуления тоже нельзя. Есть несколько вариантов решения проблемы, с которыми вы ознакомитесь ниже и выберите подходящий для вашей ситуации.

Наличие заземления

Узнаем, заземлен ли щит квартиры

Для этого следует обратится в ЖЭК или другую обслуживающую организацию. Корпус щита должен быть надежно заземлен, и если представитель компании вам подтвердит это, то останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя. Во-первых это будет не безопасно – может привести к удару пользователя электроплиты током, а во-вторых этот вариант будет неэффективным.

Для жильцов квартир на 1 этаже и владельев домов

Схема контура заземления

Если вы являетесь собственником такой недвижимости, то можно попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно, который оконцован наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты.

Как сделать заземление

Важно знать! Прежде чем эксплуатировать заземляющее устройство, вам нужно пригласить специалиста для измерения сопротивления установки. Выполнить такую поверку самостоятельно можно только при наличии специального устройства. Значение сопротивления не должно быть больше 8 Ом.

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Если заземлить не получается

Бывает ситуация, когда щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности. В этом случае просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание.

Во-первых, установить ее следует так, чтобы исключалась вероятность одновременного контакта человека с плитой и различными токоведущими элементами: кранами, раковинам, трубами и прочими металлическими изделиями.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, стоит проявить особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты.

Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Даже несмотря на то, что перечисленные элементы по правилам и должны быть надежно заземлены, но сопротивление такого заземления обычно не имеет контроля. Результатом может стать поломка электроприбора, или того хуже — поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации из разряда лифтовых шахт, вентиляционных каналов и прочего.

Проверка работы электроплиты

Заключение

Итак, вы узнали, каким образом можно подключить электрическую плиту и можете делать это самостоятельно. Делать это нужно опираясь на инструкцию, схемы и чертежи. Эти знания помогут вам в дальнейшем в замене оборудования и ремонте. Не стоит забывать, что для подключения нужно обязательно проверить характеристики проводки, а так же установить автоматическую защиту.

Подключение электроплиты — дело серьезное, но не такое уж сложное, ведь теперь вы знаете как подключить плиту со всеми нюансами и тонкостями. Остается лишь пожелать вам удачи в этом деле.

Как подключить электрическую плиту самостоятельно

Во многих многоквартирных домах нет газовых труб, предназначенных для подключения газовой плиты. В качестве альтернативы предусмотрена отдельная электрическая розетка для подключения устройств, питающихся от сети. Если у вас есть квартира с этой схемой подключения устройства, то вам обязательно нужно знать, как подключить электрическую плиту. Конечно, эту работу лучше доверить профессионалу, особенно если раньше вам не приходилось устанавливать подобные устройства.

Сначала необходимо выбрать место

Подготовка места

Прежде чем приступить к подключению электрической сети, необходимо сначала выбрать место для установки данного устройства. Чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке следует учитывать следующие рекомендации:

• для установки требуется место с ровной поверхностью. Важно, чтобы в процессе регулировки ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
• длина провода должна быть оптимальной. Он должен обеспечивать возможность свободного перемещения устройства от стены без отключения;
• Необходимо учитывать, что устройство способно разогреваться до 100 градусов Цельсия. По этой причине его не следует устанавливать рядом с холодильником;
• если прибор будет встраиваться в конструкцию кухонного гарнитура, в первую очередь стоит защитить все поверхности из пластика. Дело в том, что при нагреве пластины могут деформироваться или расплавиться;
• если на кухне установлена ​​индукционная плита, то не ставьте рядом с ней другие электроприборы. Его электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению работы техники.

Основные требования

Подключение электроплиты должно осуществляться правильно, от этого зависит ее нормальное функционирование. Для этого необходимо соблюдать важные правила установки бытовых электроприборов. Если вы никогда не производили установку этих устройств, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельной сборке можно лишиться права на гарантийное обслуживание в сервисном центре.

Перед началом процесса подключения устройства рекомендуется узнать индикатор питания. Стоит определить, к какой сети вы хотите подключить устройство. Обычно многие квартиры и частные дома оборудованы общей однофазной электросетью мощностью 220 В. В редких случаях встречаются линии с трехфазным устройством.

Для правильной установки устройств на трехфазные линии стоит соблюдать некоторые важные особенности при их установке:

• Некоторые модели настольных электроплит и индивидуальных духовок (например, Gorenje, Hansa) имеют номинальную мощность менее 3000 Вт. Эти устройства подключаются с помощью вилки и розетки на 13 А. Также для подключения можно использовать соединительное устройство, которое снабжено предохранителем;
В продаже могут быть устройства
• с номинальной мощностью более 3000 Вт. Подключать их рекомендуется с помощью отдельной проводки, идущей непосредственно к электрощиту. Такой тип разводки называется радиальными сетями.

При подключении к сети 380 В розетка обычно не используется, это повышает уровень безопасности. Для этого удлините цепь питания, а также установите предохранитель. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, нужно ли будет заменить традиционный мини-автомат на предохранитель.

Схема электрических соединений

Обязательно установите в электрощите отдельный автоматический выключатель с предохранителем, его также можно заменить имеющимся свободным блоком. Во время установки автоматического выключателя нужно убедиться, что предохранители трубчатые.

Также необходимо правильно подобрать размер сечения для подключения к радиальной сети. Может зависеть от типа плиты:

• для плит, которые работают с мощностью до 13,5 кВт, стоит выбирать провод сечением 4 кв. мм;
• для плит мощностью до 18 кВт подходят провода сечением 6 кв.мм.

Таблица сечений проводников

Функцию защиты должен выполнять предохранитель на 30 А или автоматический выключатель на 32 А. Проводка подходит с трехпроводной структурой. Одна из жил должна использоваться для заземления.

Особенности подключения к радиальной сети

Если вам необходимо подключить изделие к сети с радиальным устройством, то следует действовать по определенной схеме. Она поможет сделать соединение своими руками. Для этого необходимо соблюдать важные рекомендации:

Токопроводящие элементы должны быть оснащены контактными пластинами

Как установить с помощью соединительных устройств

Подключить простую электрическую плиту можно с помощью соединительного устройства. Процесс выполняется двумя способами.

Схема подключения

Если вывод блока выключателя выполнен на запасном блоке электрощита, важно правильно распределить провода при подключении:

• жила с красным оттенком должна быть присоединена к сам блок, являющийся фазой;
• черная жила должна быть подключена к нейтральной клемме;
• Кабель заземления должен быть подключен к клеммам, отмеченным знаком заземления. Этот конец обычно отмечен желто-зеленым кембриком.

Есть еще один способ подключения. Делать это следует через механизм переключения, который снабжен предохранителем. Его крепление должно производиться возле электрощита. Все фиксируется винтами.

Кабели от прибора должны быть подключены к клеммам по следующей схеме:

• жила с красной изоляцией должна быть присоединена к фазе;
• черные элементы соединяются с элементами, обозначенными N;
• провод заземления должен быть подключен к клемме заземления; имеет желто-зеленый кембрик.

Счетчик подключен к автоматическому выключателю. Для этого потребуются два многожильных провода с двойной изоляцией. Размер секции должен быть 16 квадратных метров. мм. Допускается меньшее сечение – 10 кв. мм, но при этом соединение можно выполнить из тонких отрезков проволоки.

Провод с черной изоляцией подключается к клемме распределительного щита и выключателю с маркировкой N. Красные жилы должны быть присоединены к фазе с маркировкой L. Заземляющие элементы должны быть закреплены. Он должен состоять из провода с многожильным строением, он крепится к клемме в соответствующей зоне электрощита. У нее обычно есть батист с желто-зеленой окраской.

Как устанавливать разные схемы

При установке, при которой используется розетка, все достаточно просто. Для этого вам понадобится специальный кабель, который предназначен именно для подключения изделия. Он должен иметь на розетке специальный разъем, а также должен быть снабжен вилкой (РШ-ВШ). Он может быть предназначен для проводок со скрытым или внешним устройством.

Типы розеток и вилок

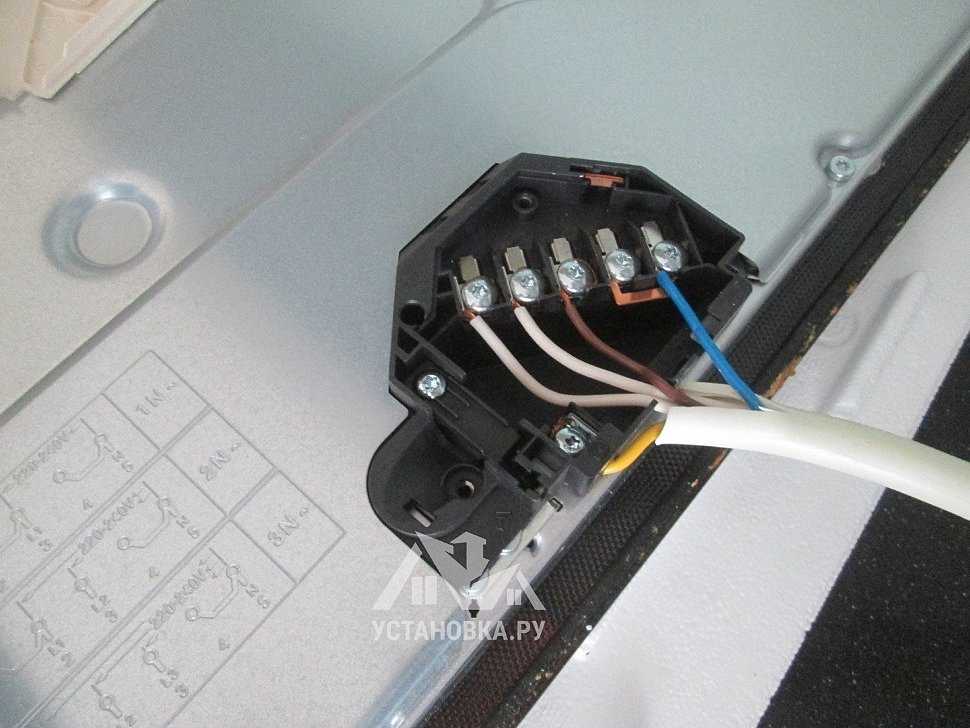

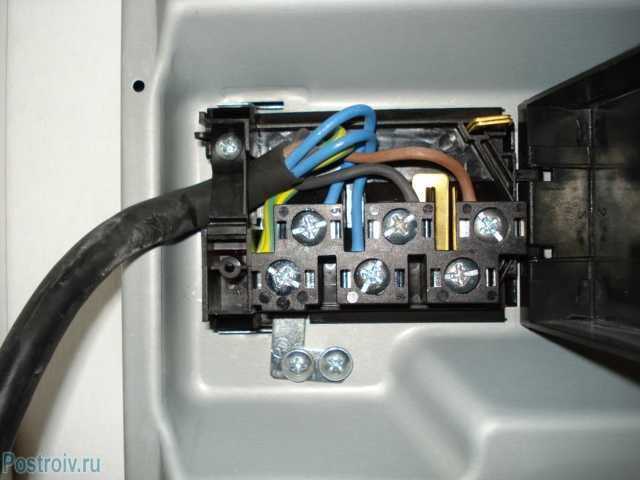

Стоит обратить внимание на то, что электроплиты могут иметь разное напряжение – 220 В и 380 В. Обязательно производитель бытового прибора должен указать тип схемы подключения, которая должна обеспечивать правильность подвода сетевых проводов к клеммам устройства. Иногда на поверхности задней стенки изделия имеется схематичное изображение, либо оно указано в инструкции.

Схема чертежа на устройстве

Также стоит обратить внимание на важные обозначения, которые потребуются при установке устройства:

• L1, L2, L3 – зажимы для фаз;
• нейтральные маркируются буквой N;
• сама фаза – 1, 2, 3;
• нейтраль – 4 и 5.

Однофазное подключение

При подключении электроплиты по разным схемам необходимо учитывать важные особенности из списка ниже:

Подключение электроплиты – достаточно сложный процесс, при выполнении которого важно соблюдать правильную последовательность. В этом деле потребуются знания и опыт, поэтому если вам никогда не приходилось заниматься этим самостоятельно, то лучше доверить процесс профессионалам. При соблюдении всех правил, принципов, рекомендаций электрическая плита будет установлена ​​правильно, а значит, ее использование будет комфортным.

Как заменить электрическую варочную панель

Элегантная новая настольная плита — это быстрая самостоятельная модернизация, которая мгновенно улучшит внешний вид любой кухни. Сколько вы потратите на этот проект среднего уровня, зависит от типа варочной панели, которую вы покупаете. Что бы вы ни решили, вам понадобится всего два-четыре часа и некоторые предметы первой необходимости.

ИНСТРУМЕНТЫ и МАТЕРИАЛЫ

• Рабочий фонарь
• Рулетка
• Дрель/винтоверт и насадки
• Крестообразная отвертка
• Отвертка с плоской головкой
• Шпатели
• Прокладки
• Новая настольная плита
• Металлическая распределительная коробка 4×4



Приступая к этой самостоятельной работе, убедитесь, что у вас есть надлежащее защитное снаряжение.



ШАГ ПЕРВЫЙ

Выключите питание. Найдите автоматический выключатель варочной панели на электрощите. Выключите питание, затем включите каждую горелку, чтобы убедиться, что она выключена. Каждая должна быть прохладной на ощупь.

ШАГ ВТОРОЙ

Отсоедините проводку. Проводка варочной панели обычно проходит через гибкий кабелепровод, называемый штырем, подключенный к электрической коробке. Откройте коробку и отсоедините провода, открутив разъемы против часовой стрелки. Для более старых установок может потребоваться шлицевая отвертка, чтобы открыть пластину на коробке.

ЭТАП ТРЕТИЙ

Снимите все кронштейны. Варочная панель будет удерживаться на месте с помощью зажимных скоб. Ищите их под прилавком. Большинство из них имеют длинный винт у нижней части стойки и небольшой винт, которым кронштейн крепится к варочной панели. Удалите все скобки, которые вы найдете, и отложите их в сторону.

ШАГ ЧЕТВЕРТЫЙ

Осторожно приподнимите варочную панель. Даже если ваша настольная плита не закреплена на месте с помощью клея, скопившаяся грязь и жир могут удерживать ее на месте. Приподнимите варочную панель шпателем, используя прокладки или полоски картона в качестве подушки. Наймите помощника, чтобы помочь поднять его, гибкий хлыст и все такое.

ШАГ ПЯТЫЙ

Измерьте основание вашей новой настольной плиты. Сравните размеры вашей новой плиты и проема столешницы, прежде чем пытаться установить устройство. Хотя большинство варочных панелей имеют стандартную глубину 22 дюйма и ширину от 30 до 36 дюймов, вам, возможно, придется немного увеличить отверстие.

ШАГ ШЕСТОЙ

Прикрепите зажимные скобы. Тщательно очистите свой счетчик. Если к вашей плите прилагается пенопластовая прокладка, поместите ее вдоль нижней стороны края. Установите кронштейны на нижнюю часть столешницы, прежде чем устанавливать ее на место. Отодвиньте каждый кронштейн в сторону, прежде чем ставить варочную панель. Если у вас его еще нет, установите стандартную металлическую распределительную коробку для настенного монтажа для ваших проводов.

ШАГ СЕДЬМОЙ

Установить новую столешницу. С помощью помощника аккуратно установите новую варочную панель на столешницу, направляя предварительно установленный штырь в отверстие.

ШАГ ВОСЕМЬ

Подсоедините проводку. Подсоедините провода с помощью штыря к проводам в электрической коробке в соответствии с инструкциями производителя. Чтобы соединить каждую пару проводов, держите оголенные медные концы рядом и закручивайте гайку по часовой стрелке. Потяните каждую проволочную гайку, чтобы убедиться, что она надежно закреплена.

ШАГ ДЕВЯТЫЙ

Затяните зажимные скобы. Из-под варочной панели откиньте зажимные скобы и затяните небольшой крепежный винт. Вставьте зажимной винт и завинтите его по часовой стрелке, пока он не упрется в нижнюю часть стойки.
