Как подключить плиту. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

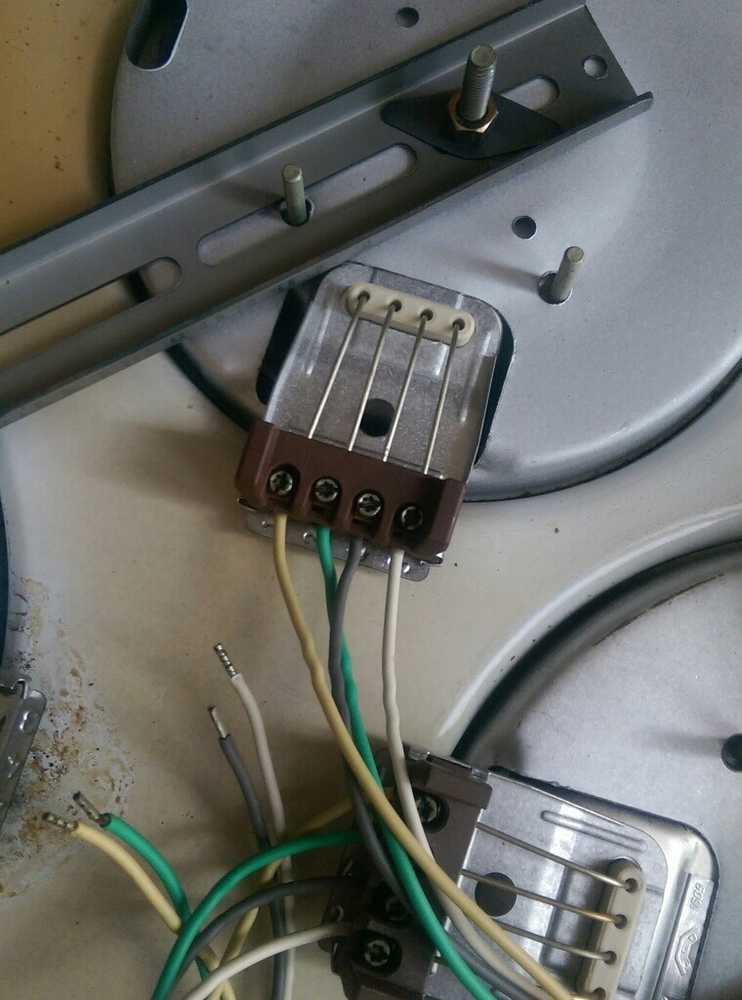

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту 380 на 220. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту лысьва. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить электроплиту в частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

• жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
• клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Подключение электроплиты напрямую.

Подбираем место для электроплиты

Перед тем, как выбрать место для установки плиты, поинтересуйтесь у хозяйки, как для нее будет удобно. Именно здесь она будет создавать свои кулинарные шедевры, ее мнение важно учитывать, однако, при всем том, нужно следовать некоторым правилам, а именно:

Если пол кухни имеет неровности или приступы, предварительно необходимо подровнять площадку для плиты, или подобрать ровный участок.

Хотя плита имеет специальные, регулируемые ножки, с помощью который вы будет настраивать положение относительно уровня горизонта, будет проще это сделать, если плоскость пола будет достаточно ровной, чем потом выстраивать ненужные подставки и подкладки.

Очень удобно, если имеется возможность двигать плиту без отключения от электросети. Если же выполнено подключение электроплиты напрямую, без специальных розеток, необходимо предусмотреть достаточную длину кабеля.

У вас должна оставаться возможность делать уборку, а также свобода доступа к плите с целью технического обслуживания.

Внимательно отнеситесь к окружающим плиту предметам интерьера: они не должны портиться от перегрева. Выбирая место установки, помните о пожарной безопасности.

Плита в процессе работы излучает мощное электромагнитное поле, поэтому будет лучше, если рядом не будет радиоприборов чувствительных к излучению.

Ключевым моментов в выборе места является система вентиляции – вытяжка, если она уже имеется, то без серьезной перестройки всей кухни вариантов расположения плиты остается минимум. При строительстве дома, заранее планируйте, где и что будете устанавливать.

Подключение электроплиты через клеммник. ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

Видео как подключить электроплиту

Как подключить электроплиту своими руками

В отличие от газовых плит, подключение которых должно выполняться исключительно сертифицированными специалистами, подключение электроплиты, при наличии соответствующего опыта работы с электрооборудованием, может быть выполнено самостоятельно. Но это не значит, что с этой задачей справится любой домашний мастер. Если подключить оборудование неправильно, оно может выйти со строя и понадобиться дорогостоящий ремонт электроплит. Мы быстро устраним неисправность, но ошибки в монтаже, помимо поломок, могут вызвать перегорание всей внутридомовой проводки и даже пожар. Поэтому мы рекомендуем для подключения плиты обращаться к специалистам, а если вы все же решили сделать все самостоятельно, придерживайтесь рекомендаций изложенных в этой небольшой статье.

Как подключить электрическую плиту

Обычно выбор места, установка и встраивание электроплит в кухонную мебель особых вопросов не вызывает. Но когда дело доходит до включения прибора в электросеть, возникает целый ряд вопросов, на которые мы попытаемся ответить ниже. Прежде всего, необходимо учитывать, что плиты для нагрева пищи используют электричество, которое, при неправильной эксплуатации, представляет опасность для пользователей. Еще одна особенность электроплит – большой потребляемый ток, из-за чего возрастают требования к электропроводке. Поэтому подключать печку к розетке, специально подготовленной для стиралки или холодильника не рекомендуется, ведь сечение провода, идущего от щитка к ней может оказаться недостаточным. Обычно минимальными требованиями для однофазного подключения считается наличие силовой электророзетки, способной выдерживать ток 32 А, вводного автомата и УЗО на такое же значение тока. Сечение трехжильного провода должно составлять не менее 4 кв.мм. Но необходимо учитывать, что для маломощных моделей плит (особенно переносных), требования к энергоснабжению могут быть попроще.

Требования к проводке к которой можно подключить плиту

Прежде чем приступать к прокладке проводки, необходимо определиться, сколько фаз подведено к распределительному щитку и прочитать в описании к электроплите, какие варианты подключения она поддерживает. В зависимости от этого выбирают количество жил в кабеле: для трехфазного подключения необходим пятижильный кабель (три фазы, ноль и заземление), для однофазного – трехжильный (фаза, ноль и заземляющий проводник). В зависимости от потребляемой мощности, выбирают сечения проводников. Для наиболее распространенных моделей однофазных плит необходимое сечение жил электрокабеля можно определить по таблице.



Мощность духовки (кВт)	Значение тока в цепи, А	Сечение медной жилы для однофазных моделей плит, кв.мм
4,1	19	1,5
5,9	27	2,5
8,3	38	4
10,1	46	6

Для трехфазных моделей и для более мощных плит необходимую толщину провода можно найти в руководстве пользователя.

Многие производители, свои электроплиты, предназначенные для установки в жилища, снабжают стандартной электророзеткой. И при наличии мощной проводки вопросов, как подключить электроплиту к обычной розетке, обычно не возникает. Но есть и модели в которых шнур электропитания необходимо подключать к клеммам прибора самостоятельно. При этом большинство модификаций могут использоваться, как в однофазных, так и в трехфазных сетях. Рассмотрим, какподключить электроплиту 380 на 220, и какие клеммы нужно для этого задействовать.

Как правильно подключить трехфазную электроплиту к электророзетке на 220 В

Для подключения необходимо применять кабель с гибкими многожильными проводниками (марки ПВС или КГ). Диаметр жилы должен соответствовать мощности электроплиты. Учитывая большую мощность нагрузки, длина кабеля должна быть достаточна для удобного включения и выключения плиты, но запас делать не рекомендуется (для предотвращения потерь). Подключение выполняется в несколько этапов:

1. Открыть доступ до специальной панели, расположенной на задней стенке плиты;
2. Вставьте и закрепите кабель при помощи штатного зажима, чтобы он случайно не вырвался со своего места;
3. На колодке медным проводом установите перемычки, указанные в руководстве пользователя для данного типа подключения. Обычно для однофазных вариантов необходимо соединить между собой клеммы L1, L2 и L3. Сюда же подключается фазный провод электросети. Также закорачиваются клеммы нулевых проводов N1 и N2 и подсоединяются к нулевому проводу электросети (обычно “нуль” окрашен синим цветом). “Земляной” провод подключается напрямую к желто-зеленому проводу “земли”, идущего из вводного щитка.
4. После надежной фиксации каждого провода и проверки правильности подсоединения, крышку ниши закрывают, на вводном щитке включают предохранитель-автомат и проверяют работоспособность электроплиты.

Часто для более надежной защиты владельцев плит от электротока, дополнительно устанавливают специальные защитные устройства УЗО, отключающие подачу электричества при появлении электрического потенциала на корпусе электроплитки.

Как правильно подключить плиту к трехфазной сети

Если электроплита предназначена для работы в трехфазных сетях переменного тока, на клеммную колодке должны быть выведены контакты для подключения фаз A, B и C, нулевых проводов N1 и N2 и защитного заземления. Подключение осуществляется пятипроводным проводом соответствующего сечения. При этом перемычки между фазными клеммами L1, L2 и L3 не устанавливаются, а к ним подсоединяются соответственно провода сетевого кабеля желтого, зеленого и красного цвета соответственно. Контакты N1 и N2 закорачиваются и к ним подключается синий проводник. Земля подсоединяется к соответствующему желто-зеленому проводнику. Несмотря на то, что цвета проводников выбраны условно, лучше всего придерживаться общепринятых вариантов. Это позволит не только не ошибиться при монтаже, но и облегчить ремонт электроплитки.

Подключение новой электрической плиты к старой цепи Видео

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Наша кухонная плита перестала работать, и мы покупаем новую электрическую плиту. Будет ли наша существующая проводка схемы работать с новым диапазоном?

Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Электрическая плита
Электрика Вопрос: Наша кухонная плита вышла из строя, и мы покупаем новую электрическую плиту.

Наша существующая проводка будет работать?

• Я ценю любую информацию, которую вы можете предоставить. Наша кухонная электрическая плита умерла, и мы покупаем новую электрическую плиту.
• В инструкциях по установке указано, что электрическое соединение может быть выполнено с помощью стационарной проводки или комплекта шнура питания. В инструкциях также указано, что плита должна быть должным образом заземлена, а электрическая установка должна (должна) выполняться квалифицированным специалистом.
• Я упомянул все это, потому что новая серия была только что приобретена через Интернет, и она будет доставлена ​​и установлена ​​бригадой доставки, а бригада по доставке имеет квалификацию, сертифицированную для выполнения электромонтажных работ.
• Существующий диапазон жестко подключен к цепи 50 ампер 240 В. Существующая проводка была установлена ​​в 1980-х годах. Это трехпроводная конфигурация. Провод выходит через пол, прямо из щитовой коробки.
• Вопрос, который у меня есть, состоит в том, следует ли поручить установщикам установить диапазон непосредственно (постоянное подключение) к существующей проводке, или им следует выполнить электрическое подключение через розетку и вилку, используя их комплект вилок и установить розетку. Опять же, в инструкциях по установке сказано, что мы можем сделать это любым способом.
• Если я предпочитаю штепсельное соединение, какие у нас есть варианты относительно розетки? Поскольку проводка проходит через пол, можем ли мы прикрепить соответствующую розетку к концу этого провода, или нам нужно изменить конфигурацию проводки, чтобы разместить розетку в настенной или напольной распределительной коробке? И то, и другое было бы трудно сделать.
• И для полного соответствия нормам нам нужно, нужно ли нам протягивать независимый заземляющий провод от панели управления?

Могу выслать фото, если будет полезно. Спасибо. Ассортимент будет доставлен установленным в эту субботу.

Этот вопрос по электропроводке поступил от Джерри из Колорадо.

Джерри, спасибо, что посетили «Спроси электрика»!

Ответ Дейва:
Спасибо за вопрос по электропроводке, Джерри.

Как подключить новую плиту

Применение: Подключить цепь электрической плиты 50 ампер 240 вольт.
Уровень квалификации: от среднего до продвинутого — лучше всего подходит для лицензированного подрядчика по электротехнике или сертифицированного электрика.
Требуемые электроинструменты: ручные инструменты для электриков, тестер напряжения и соответствующее защитное снаряжение.
Приблизительное время: Зависит от личного опыта, умения работать с инструментами, устанавливать электропроводку и иметь доступ к зоне проекта.
Электрическая безопасность: определите источник электроэнергии для диапазона, выключите его и пометьте примечанием перед работой с электропроводкой.
Детали и материалы для электропроводки: Электрические детали и материалы для модельного ряда должны быть одобрены для конкретного проекта и соответствовать местным и национальным электротехническим нормам и правилам.
Электротехнические правила и проверки: Установка или замена домашней электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами и правилами, принятыми в Колорадо. Также могут потребоваться разрешение и проверки.

Подключение плиты в старом доме

Этот проект электропроводки посвящен проводке шнура для плиты на кухне в старом доме.

Цепь диапазона Электрическая проводка

• Джерри, судя по предоставленной вами информации, у вас есть типичная цепь диапазона для возраста вашего дома. Автоматический выключатель для этой цепи должен быть на главном электрическом щите вашего дома, поэтому нет отдельного провода заземления, потому что провода заземления и нейтральные провода соединены вместе на главном щите. Поэтому старые дома обычно были подключены таким образом, потому что в то время этот тип цепи был всем необходимым для электрических плит.
• Решающий фактор в отношении существующей цепи и совместимости с вашей новой электрической плитой будет зависеть от того, какую конкретную плиту вы приобрели, а также от того, требуется ли специальный провод заземления, который также называется 4-проводной схемой. Если это так, то можно установить отдельный выделенный заземляющий провод от места установки диапазона обратно к главной панели. Однако многие новые электрические плиты позволяют соединять внутренние заземляющие и нейтральные провода плиты, что позволяет использовать существующую цепь как есть. В руководстве по установке будут указаны электрические характеристики.
• Что касается подключения либо розетки и шнура, либо прямого подключения к диапазону, у вас может быть любой из них, однако было бы лучше иметь розетку и подключение шнура, чтобы облегчить отключение при необходимости.

Подробнее о подключении электрической плиты

Электропроводка кухонной плиты

Подключение шнура питания кухонной плиты

Полное описание электрической плиты Вы можете оказаться с 3-проводной или 4-проводной электрической плитой. Давайте посмотрим, как подключена электрическая плита и что делать, если ваш шнур не подходит к вилке.

Справочник по домашней электропроводке

Электропроводка для дома

Полный список типов и деталей электропроводки, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Коды домашней электротехники для главных сервисных панелей
Коды электропроводки

Электрические коробки для ремонта электрооборудования и проектов домашней электропроводки

Электрические распределительные коробки для домашней электропроводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Схема электропроводки 220 В

Электропроводка Электрическая розетка 220 В

Домашняя электропроводка включает в себя розетки на 110 В, розетки и розетки на 220 В, которые есть в каждом доме. Посмотрите, как подключены электрические розетки для дома.

 Руководство по проектам по прокладке домашней электропроводки

Проекты по прокладке домашней электропроводки

Проекты по прокладке электропроводки для обеспечения безопасности и улучшения дома.

Электрическое заземление

Методы и требования к электрическому заземлению

Перечень электрических кодов заземления с примерами электрических кодов заземления для домашней электропроводки.

Сращивание электрических проводов

Сращивание электрических распределительных коробок

Сращивание электрических распределительных коробок можно выполнять безопасно, если вы понимаете метод. Этот пример покажет вам, как это делается шаг за шагом, и покажет, как сделать соединение распределительной коробки и соответствующие электрические коды.
Аварийные электрические соединения
Электрические коды проводки

Вам также может быть полезно следующее:

Видео по электрике #2 Подключение розетки GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, так что я могу помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handy Women и электрики Включает в себя: Объединение GFCI 1205. 24005 24005 24005 24005 24005 24005 24005 9005. 24005 9005. 24005 9005. 24005 9005 2 -й цирки 9005. 24005 9005 2 -й цирки 9005. 24005 9005 2 -й цирку. Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Проводящая 3-проводная и 4-проводная сушилка и выходы сушилки Как устранить и восстановить электрическую проводку Методы проводки для модернизации электрической проводки NEC Codes для дома. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=”clear: left”> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=”clear: left”> Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=”очистить: слева”>

Размер провода электрической плиты – что нужно знать

Купите новую плиту и задаетесь вопросом, какой размер провода электрической плиты? Как профессионалы, мы можем помочь советом по этому вопросу.

Как правило, все полноразмерные электрические плиты или плиты требуют источника питания не менее 40 ампер с розеткой на 50 ампер 120/240 вольт. Размер выключателя должен быть 40 ампер, а размер провода должен быть медным № 8 или алюминиевым № 6. Это относится к большинству подключаемых плит с духовкой внизу и горелками вверху.

Все плиты и плиты немного отличаются друг от друга, поэтому читайте подробности.

Размер провода электрической плиты Что мне нужно

Размер провода 30 ампер # 10 калибр NMD 90 или Romex настенная духовка

Размер 40 ампер # 8 калибр NMD 90 или Romex Полноразмерная плита

Размер провода 50 ампер # 6 калибр медь NMD 90 900 Конвекционная плита

Вам может понадобиться адаптер для подключения печи к электросети. Большинство из них доступны в Интернете, просто убедитесь, что они подходят для плиты. Единственным исключением являются решетки плиты и духовки. Для духовки нового модельного ряда может понадобиться переходник. Некоторые модели плит имеют разные диапазоны, которые могут иметь разные требования к проводке.

Дымовые и горячие плиты

Расстояние, на котором вы можете расположить нижнюю часть горелок на горелках, определяется количеством горелок на печи. Это расстояние часто называют горячей зоной горелок. Проводка для конфорок обычно на 15 или 20 ампер 120 вольт.

Электрическая плита Типы размеров проводов

В жилом строительстве обычно используются провода типа NMD или Romex. Коммерческие и промышленные установки будут AC-9.0 BX или кабель Tech 90.

Большинство производителей печей предлагают несколько различных вариантов и типов размеров проводов для печей, включая типы проводов, качество и количество проводов, а также размер проводов на панель электроснабжения, наиболее распространенные и самые быстрые провода для мощности от 6000 до 9000 Вт.

Из-за повышенного спроса на строительство в строительной отрасли стандартные размеры могут вызвать узкие места на производственных площадках. Вот почему рекомендуется проектировать свои проекты таким образом, чтобы минимальная сила тока составляла 100 ампер, а размер провода на панели составлял 40 ампер. или 8AWG

Как подключить электрическую плиту?

• Нарисуйте прямоугольник вокруг размера печи, которую вы хотите подключить

Отрежьте все нужные электрические розетки и соответствующие им провода

• Протяните провод или провода от распределительной коробки

• Установите электрический блок позади печи в уровень пола

Подсоедините кабель к электрической коробке с помощью утвержденного разъема

• Установите розетку на 50 ампер на коробку печи, чтобы включить печь

Подсоедините провод к панели под 40-амперным выключателем

• Проконсультируйтесь с местным электриком, чтобы убедиться, что вы все сделали правильно

Могу ли я использовать провод 8 калибра для 50-амперного выключателя?

Возможно, но тип медного провода очень важен для исключения нагрузки.

Существует ли плита определенного размера, позволяющая подавать питание на 50 ампер?

Большинство печей поставляются с плитой шириной 30 дюймов. Тем не менее, розетка на 50 ампер – это, по сути, цепь на 50 ампер для размера провода электрического диапазона. Может оказаться полезным провести проверку подачи питания квалифицированным электриком. Модельная духовка должна располагаться прямо под плитой. Если элементы не горят, это небезопасно. Верх контура должен быть плоским, а контур должен быть открыт не менее чем на шесть футов.

Какой провод вы используете для печи 220?

Электричество 220 вольт также доступно потребителям путем подключения проводов того же типа к той же розетке, что и питание и розетка на 15, 20, 30, 40 и 50 ампер. 220 вольт на самом деле то же самое, что и 120/240 вольт. Прибор должен иметь электрическую розетку 120/240. Например, для электрической плиты потребуется питание на 40 ампер и розетка на 50 ампер. Прибор должен иметь 12-дюймовую (исключение – кухонная плита над огневым ящиком) или 10-дюймовую крышку над топкой. Для всех напольных электрических плит требуется 40-амперная линия на напольном монтаже.

Итак, опять же, для напольной электрической плиты требуется розетка на 120/240 вольт, а также линия на 40 ампер на напольном креплении. Электрическая розетка на 240 вольт доступна в Lowe’s или Home Depot за чуть более 40 долларов США и поставляется с коробкой на 240 вольт.

Можно ли использовать 3-х проводной диапазон на 4-х проводном?

Нет. 3-жильный кабель из 4-проводного диапазона не помещается рядом с розеткой, горелками и духовкой. Когда вы подключаете 3 провода к 2-проводной розетке, диапазон не подходит. Электрические духовки имеют медный провод. Со стороны выключателя плиты потребуется розетка на 50 ампер для размера провода электрической плиты. Большинство современных плит и моделей плит имеют две розетки на 120 вольт сзади, которые не используются, но позволяют использовать два нагревательных элемента.

Какой размер проволоки мне нужен для печи из нержавеющей стали?

Как подключить печь из нержавеющей стали?

Пропан можно использовать в качестве альтернативного топлива для горелок топовых плит. Вам нужно будет протянуть около 20 футов шланга к топливному баку на одном конце, а затем прикрепить регулятор и подсоединить шланг. Проконсультируйтесь со специалистом по пропану для консультации.

Сколько ампер потребляет одна печь?

Электрическая плита будет сжигать только одну вещь за раз, поэтому плита сможет включать только один прибор за раз. Печь, вероятно, можно использовать для двух-трех приборов одновременно, если вы настроите ее таким образом. В зависимости от требований печи.

Должен ли я подключить плиту только к одной духовке?

Только если у вас плита островного типа с одной духовкой. Я предпочитаю использовать две духовки для своих 12- и 13-дюймовых моделей, чтобы кастрюли располагались на одной стороне плиты, а еда — на другой, что обеспечивает лучшую рабочую поверхность. Кроме того, две духовки на столешнице дают мне место для всей посуды и стаканов. В маленькой квартире может быть очень тесно, поэтому плита в островном стиле — хороший вариант для вашего кухонного пространства.

Можно ли подключить мою плиту для работы с одной духовкой?

Это зависит от типа вашей печи.

Можно ли использовать выключатель на 50 ампер для плиты на 40 ампер?

Нет. Не будет проблем с использованием 50-амперного выключателя, если у вас есть правильный размер провода для печи и тот же тип печи, но вы не можете использовать 50-амперный выключатель на 40-амперном проводе для резистивной нагрузки. как печка.

Почему горелки разных размеров?

На это есть три причины:

Верхняя горелка примерно такая же горячая, как и нижняя. Таким образом, для получения полного тепла сверху, а затем равного количества тепла снизу требуется разный поток воздуха через горелку в каждой точке.

Чем больше требуется тепла, тем меньше должна быть горелка.

Большая горелка также означает большую мощность.

Горелки на некоторых плитах больше, чем на других.

Почему плита не одного размера?

Электроплита Требования к питанию

Это минимальная мощность, необходимая для питания духовки при использовании ее в качестве обычной духовки.

Мой электрический диапазон составляет 6000 ватт – 120/240 вольт 40 ампер

Если вы пользуетесь сетью 220 вольт, вам нужно позвонить в свою электрическую компанию, чтобы узнать, какая минимальная потребляемая вами мощность. Для сети 220 вольт мощность должна составлять 24000 Вт или более.

Электроэнергия

Каждый тип электрической плиты или плиты требует одинаковых требований к электроэнергии.

Среднескоростные газовые плиты и электрические кухонные плиты

Вам потребуется от 6000 до 9000 Вт для питания плиты с розеткой 120/240 вольт. Большинство электрических плит будут использовать сеть 120/240 вольт для работы с электрическими плитами.

Все электрические плиты рассчитаны на 50 ампер?

Многие диапазоны можно контролировать с помощью 120/240 от 50-амперного выключателя. Другие питаются от 120 или 240. Это для тех, у кого есть вторичный нагреватель горячей воды. Диапазон должен быть 120 или 240 для расширения на 50 ампер. У многих есть и то, и другое, поэтому их можно использовать в качестве приятного дополнения к водонагревателям и другим приборам.

Сколько ампер может выдержать выключатель на 50 ампер?

Нужно быть внимательным при выборе правильного гидромолота для вашего диапазона. Чем больше число, тем большую мощность можно снять и тем выше будет потребляемый ток.

Автоматический выключатель на 30, 40, 50 ампер и т. д. выдержит ровно 80 % непрерывной нагрузки. Это означает, что вы не должны нагружать гидромолот более чем на 80 процентов от указанного на нем номинала. Например, выключатель на 50 ампер может непрерывно выдерживать 40 ампер.

Прерыватель может достигать 100% своего номинала, однако это только на короткое время, прежде чем он сработает.

Сколько стоит установка электроплиты?

Вообще говоря, электропроводка для печи может стоить до 1000 долларов в зависимости от длины и расстояния от вашего электрощита. Медная проволока стоит дорого, поэтому рассчитывайте заплатить за нее хорошие деньги. Кроме того, вам может понадобиться вытяжка для вентиляции печи от дыма. Вам также может понадобиться отремонтировать столешницы, чтобы все работало на вас.

Что такое горячий провод на трехштырьковой вилке?

Горячий провод на вилке с 3 контактами должен быть следующим. Каждая горячая проволока каждой стороны должна быть перпендикулярна другой стороне.

Горячая проволока с одним контактом с каждой стороны.

Третий контакт вилки всегда должен быть горячим проводом.

Немного о розетке с 3 контактами.

В розетке с 3 штырьками провод питания (AC) состоит из одного контакта, провода заземления и нейтрального провода.

Как определить горячий провод на трехконтактной вилке?

Второй штырь от розетки с тремя контактами всегда является нейтральным проводом, и есть провод (не горячий провод), который подключен к двум штырям, которые будут горячими.
