Как подключить люстру – инструкция, схемы подключения

Для подключения люстры необходимо обладать знаниями о работе электрических схем. Они отличаются в зависимости от принципа работы и периода постройки объекта.

Перед самым подключением выясняется предназначение проводов. Это можно сделать с помощью специальных устройств. Подключать люстру рекомендуется с выключенным электропитанием. Осветительный прибор должен идти в комплекте с инструкцией, содержащей правила его установки и эксплуатации.

1 Предназначение проводов и их цвета

2 Поиск фазы (фаз) и нуля

3 Поиск фаз с помощью специальных инструментов

4 Определение фаз с использованием тестера

5 Что делать если фаза и ноль перепутаны

6 Безопасность осветительных приборов

6.1 Что делать если нет заземляющего проводника

7 Как подключается светильник

7.1 Подключение люстры на две лампы для работы от одноклавишного выключателя

7.2 Принцип работы схемы

8 Как подключить люстру с тремя лампочками к одинарному выключателю

8. 1 Работа пятиламповой люстры от одноклавишноговыключателя

8.2 Подключение двухламповой потолочной люстры к выключателю на две клавиши

8.3 Принцип работы

8.4 Особенности подключения трехламповой люстры к выключателю на две клавиши

8.5 Принцип работы схемы

8.6 Схема пятиламповой люстры для подключения к двойному выключателю

9 Установка в зависимости от типа выключателя

9.1 Другие нюансы установки светильников

Предназначение проводов и их цвета

Для подключения люстры должно иметься минимум два провода. Один из них должен соответствовать нулю (N), и минимум один — фазе. Самих фаз может быть несколько, и в таком случае они обозначаются L1, L2, L3.

Количество проводов зависит от количества клавиш на выключателе:

• одноклавишному соответствуют 2 провода;
• двухклавишный выключатель рассчитан на 3 провода.

В старых зданиях провода, предназначенные для подключения люстр, в основном одноцветные. Это может быть черный или серый цвета. В новостройках фазным проводам соответствует коричневый или черный цвета, а нулевым — синий. Иногда фазные провода окрашиваются в разные цвета для каждой фазы, например, L1 в коричневый цвет, L2 в черный, а L3 в серый.

Поиск фазы (фаз) и нуля

Существует простой алгоритм проверки наличия фазы на двухклавишном выключателе:

• Выключаются обе клавиши, и проверяется отсутствие фазы на потолочных проводах. Это можно сделать индикаторной отверткой.
• Включаются обе клавиши выключателя. Определяется на каких проводах появилась фаза, и есть ли ноль на одном из них.
• Кнопки ставятся в неактивное положение во второй раз. На двух проводах фаза должна исчезнуть, а на третьем не появляться. Фазы и ноль определены.
• Отключается электропитание схемы освещения или общее электропитание. Светильник подключается к потолочным проводам согласно схеме, которая была определена.
• Чтобы найти две фазы можно использовать различные измерительные приборы. Если устанавливается люстра с тремя проводами для двухклавишного электровыключателя, то алгоритм поиска и подключения будет сложнее, чем в остальных случаях.

Поиск фаз с помощью специальных инструментов

Для быстрой проверки предназначается индикаторная отвертка. Если дотронуться инструментом до провода, соответствующего нулю, то лампочка на нем не будет гореть, а если дотронуться до провода, соответствующего фазе, то она должна загореться.

Проверить исправность индикаторной отвертки можно коснувшись ее кончиком гнезда розетки — в одном из них должна быть фаза, и индикатор должен загореться, а в другом — ноль.

Определение фаз с использованием тестера

Проверить соответствие проводов нулю или фазе можно с помощью тестера-мультиметра. Для этого нужно сделать прозвон. Переключатель ставится в положение «вольты» и после этого нужно проверить провода по одному за раз, если их два и по два, если их три. Если показатель вольтов отобразит нулевое значение, то два проверяемые провода являются фазными, а третий — нулевым.

Что делать если фаза и ноль перепутаны

Определение фазы и нуля в случае, если они перепутаны в электрической проводке, существенно отличается от обычного и проводится в такой последовательности:

• После выключения обеих кнопок выключателя проверяется наличие фазы; она должна быть только на одном из проводов. Он на самом деле является нулевым.
• Далее клавиши включаются. На нулевом проводе фаза должна остаться, а на остальных — не появляться. Это будут фазные провода L1 и L2.
• Перед началом работ отключается общее питание. Нулевой провод светильника соединяется с нулевым на потолке, а фазные с двумя остальными, которые находятся рядом с нулевым.

Безопасность осветительных приборов

Для современных светильников характерно наличие заземляющего проводника зелено-желтой окраски. Его соединяют с металлическими частями осветительного прибора. Один из концов проводника соединяется с корпусом светильника, а второй с защитным материалом на потолке.

Данное приспособление защищает от вредного воздействия электричества. В аварийных ситуациях электрический ток может оказаться на частях, выполненных из металлов, а это может закончиться для человека серьезными последствиями.

Что делать если нет заземляющего проводника

Не во всех домах и квартирах присутствуют проводники для заземления. В такой ситуации нужно изолировать кончик проводника и оставить его внутри.

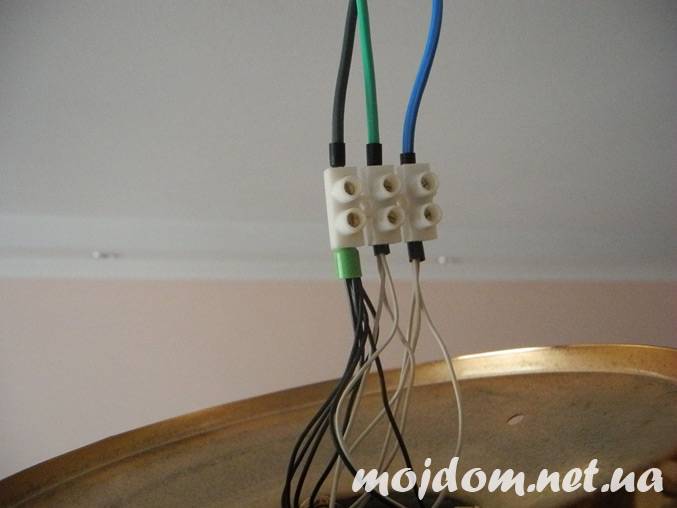

Как подключается светильник

Для разных осветительных приборов и выключателей свои особенности установки. Должна быть изучена схема подключения люстры. После этого необходимо соединить провода на потолке и провода на люстре. Общий провод должен быть хорошо зажат, а клеммные колодки — быть плотными.

Необходимо уделять внимание качеству материала и отдельным частям прибора для освещения. Желательно, чтобы все детали и, в первую очередь, клеммные коробки, были надежными и хорошо удерживали провода в неизменном положении.

Подключение люстры на две лампы для работы от одноклавишного выключателя

Лампы могут иметь патроны, содержащие двухжильный кабель внутри с выводами двух цветов — коричневого и синего. Но лампы могут быть соединены параллельно.

При этом, коричневые выводы соединены между собой, а синие между друг другом. От каждой точки соединения (синей и коричневой) идет вывод к соответствующему потолочному проводу. От точки связи коричневых проводов он будет идти к фазному проводу, а от точки соединения синих проводов — к нулевому.

Принцип работы схемы

При нажатии на электровыключатель фаза L1 дойдет до коричневого соединения. Далее она разделиться на 2 направления и попадет на коричневые провода обеих ламп — они начнут светиться.

Как подключить люстру с тремя лампочками к одинарному выключателю

При параллельном соединении всех ламп соединение коричневых проводов и потолочная фаза L1 будут связаны между собой, а к потолочному нулю будет вести соединение синих проводов.

При схеме, где синий и коричневый провода выходят из каждого патрона и не соединяются между собой, они будут идти к фазе и нулю по отдельности. При включении выключателя фаза L1 поступит на все три лампы одновременно и они загорятся.

Работа пятиламповой люстры от одноклавишноговыключателя

Для пятиламповой лампы принцип работы от одинарного выключателя похож на две предыдущие схемы. Если коричневые выводы соединены в одной точке, то фаза L1 будет проходить по ним и зажигать лампочки, а собранные вместе синие выводы — подключены к потолочному нулю N. При нажатии клавиши загорятся все лампочки.

Подключение двухламповой потолочной люстры к выключателю на две клавиши

В данном случае нужно, чтобы каждая лампа загоралась от отдельной клавиши. Сначала необходимо соединить оба вывода каждой из ламп, окрашенных в синий цвет. Это даст общий ноль, и он будет подключен к нулю N (потолочному нулю).

Выводы коричневого цвета должны подключаться к потолочным фазам: HL1 к L1, а HL2 соответственно к фазе L2. Попадание фаз на потолок происходит из выходных клемм двухклавишного выключателя.

Принцип работы

При нажатии на левую клавишу на ламповый вывод HL1 будет приходить фаза L1, и лампа загорится. От нажатия на правую клавишу, L2 будет попадать на другой коричневый вывод, от чего будет включаться лампа HL2.

Если обе клавиши переведутся во включенное состояние, то на светильнике загорятся две лампы. Ноль для ламп, соответственно, общий, а фаза в этом случае двигается по прямых линиях от потолочных расположений до соответствующих ламп.

Особенности подключения трехламповой люстры к выключателю на две клавиши

Нужно собрать электрическую схему тройной люстры для подключению к двойному выключателю. Все синие провода должны соединяться в одну группу с целью создания общего нуля, подключаемого к потолочному нулю. После этого нужно соединить вместе два коричневых вывода — HL1 с HL3 или HL2 с HL3.

В первом случае подключение будет происходить к фазе L1, а во втором — к фазе L2, а свободный коричневый вывод, соответственно, к L2 в первом случае и L1 во втором. Если соединить HL1 с HL2, то будет использоваться фаза L1, а HL3 будет подключаться через фазу HL2.

Принцип работы схемы

От нажатия левой клавиши, фаза L1 попадает на коричневый вывод HL1, и лампа будет загораться. Фаза L2 от нажатия правой клавиши поступит на остальные коричневые выводы, и будут гореть две другие лампы. Если три кнопки будут во включенном положении, то загорятся все лампы. Ноль будет общим для всех ламп.

Схема пятиламповой люстры для подключения к двойному выключателю

Электрическая схема осветительного прибора на пять ламп аналогична с трехрожковой люстрой. Отличие заключается в количестве комбинаций и числе ламп в этих комбинациях.

Схема работы лампочек бывает 2 видов. В первом случае может гореть одна, четыре или пять ламп (5 будут гореть по схеме 4 + 1). Во втором случае могут одновременно работать две, три или пять ламп (все лампы одновременно по принципу 3 + 2).

Установка в зависимости от типа выключателя

Светильники с большим количеством рожков (например, с пятью) неудобно использовать с однокнопочным выключателем. Но некоторые из них рассчитаны именно на такие устройства, и возможности включать от них по 2-3 лампы не будет. Умение разбираться во схемах подключения решит проблему. Главное — знать принцип разделения ламп.

Если 5-ламповую люстру разобрать и добавить еще один провод с фазой от второй клавиши двойного выключателя, то использование устройства управления светом с двумя клавишами станет возможным. Подобным способом можно изменить комбинацию зажигания лампочек в 3-, 4- и 6-ламповых осветительных приборах.

Другие нюансы установки светильников

Осветительные приборы любого типа можно устанавливать и на подвесной потолок. Для люстр больше подойдут двухуровневые.

Трехклавишный выключатель можно использовать как для светильников с большим количеством лампочек, так и для нескольких таких приборов одновременно.

Схемы подключения люстры зависят от разных факторов, но у них много общих характеристик. Все, что необходимо — изучить основы работы электрических систем жилых помещений. После этого соблюдение правильного алгоритма и норм безопасности при установке электроприборов станут простыми аспектами в быту.
