Расширительные баки, гидроаккумуляторы, для систем отопления и водоснабжения

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

• Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
• Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.

Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

• Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
• Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

• Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
• расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности аккумулирующего устройства. Если аварийный клапан отсутствует, то при нагревании произойдет разрушение самого слабого места системы.

Когда в системе горячего водоснабжения нужен расширительный бак

Это закономерный вопрос, ведь горячее водоснабжение может выполнятся по разному. Если имеется проточный нагреватель, например газовый двуконтурный котел, который нагревает струю воды непосредственно при ее заборе, то естественно расширительный бак не нужен.

Если в системе вода нагревается в замкнутом бойлере большой емкости (более 100 литров) то тогда требуется установка расширительного бака в дополнение к предохранительному клапану. На который надеяться не правильно, так как он вовсе не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как подобрать объем прибора для отопления

Основной вопрос, который возникает у пользователя — какой объем такого водо-аккумулирующего устройства нужен? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но приобретать нужно тот, который подходит по расчету.

Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давлений – предельного и установленного.

Формула для расчетов объема приведена на фото:

Объем теплоносителя указан в проектных данных, или его можно высчитать сложив все внутренние объемы элементов системы, наконец, в готовой системе его можно посчитать при заливке ведрами.

Для домашней системы — расчет объема «без лишних мучений» — 1/10 от залитого теплоносителя.

Какое предварительно давление нужно задать

На заводе-изготовителе обычно воздушную камеру заполняют азотом до давления 1,5 бар. Мембрана при этом прогибается и ее видно через штуцер подключения. Сохранность заводского давления свидетельствует о том, что мембрана целая и прибор пригоден к работе.

Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления :

• В системе холодного водоснабжения гидроаккумулятор накачивается воздухом на 0,2 атм. меньше, чем нижняя настройка реле давления насоса. Чаще нижнее значение реле давления – 1,4 атм. (давление включение насоса) а верхнее – 2,8 атм. Соответственно первоначальное давление в приборе – 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
• В системе горячего водоснабжения расширительный бак накачивается воздухом до давления больше, чем давление, при котором насос выключается (верхний предел срабатывания реле давления). В этом случае бак не будет отдавать остывшую воду в систему водоснабжения. Но застоя воды бояться не стоит, прибор сделан так, что груша постоянно омывается потоком свежей воды.
• В системе отопления – воздушная камера расширительного бака закачивается до давления на 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.

Как устанавливается

Обычное правило, что подключение к системе любого мембранного бака должно быть снизу, а воздушная камера сверху.

Но следует взять во внимание, что гидроаккумулятор можно разворачивать как угодно, подсоединение к водопроводу может быть, и сверху, и сбоку, ничего особенного в этом нет, если не имеется возражений производителя.

А подключение к отоплению должно быть только снизу прибора. Если это не соблюсти, и расположить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух тут же уйдет в систему отопления и завоздушит ее. Если же воздушная камера будет сверху, то и при растрескивании мембраны ничего страшного не произойдет, прибор сможет еще работать очень долгое время в обычном режиме.

На фото приведен пример схемы отопления с подключением в ней расширительного бака закрытого типа.

где поставить, монтаж и врезка в отопительную систему

В системе водяного отопления важнейшим элементом является расширительный бачок. Его основная задача – нивелирование увеличения объема воды при нагревании. Современные газовые двухконтурные котлы оснащаются расширительными бачками. Но не всегда объема встроенной емкости хватает для компенсации температурного расширения жидкости. В этом случае хозяину дома приходится думать над тем, как установить дополнительный расширительный бак в закрытую систему отопления.

Необходимость установки дополнительного бака

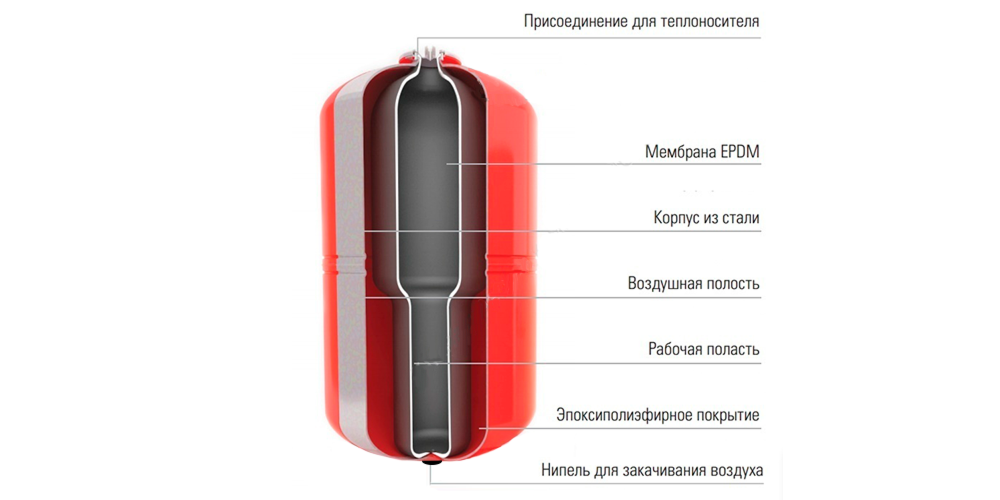

Устройство расширительного бака. Нажмите на фото для увеличения.

Если дом отапливается при помощи двухконтурного газового котла, то компенсировать излишки воды должен встроенный расширительный бачок. При нагревании жидкости в системе отопления происходит повышение давления.

Входящий клапан расширительного бачка открывается и часть жидкости поступает в емкость. При снижении температуры объем воды уменьшается, излишки жидкости в баке заполняют трубы и батареи. Так в системе отопления поддерживается необходимый уровень воды.

Двухконтурные газовые котлы чаще всего комплектуются расширительными бачками объемом 6-8 л. Такая емкость успешно может работать в небольших домах. Если необходимо отапливать большую площадь, а в системе отопления используется много радиаторов, то требуется большой объем емкости. Встроенный в газовый котел расширительный бак не способен вместить весь объем избытка воды. Поэтому для бесперебойной работы системы отопления требуется установка дополнительной емкости.

Если пренебречь дополнительной емкостью, то после полного заполнения штатного бачка произойдет аварийный сброс воды из котла. Жидкость будет до тех пор удаляться из системы отопления, пока в батареях не стабилизируется давление.

После снижения температуры вода из бачка начнет поступать в отопительный контур. Но после аварийного сброса давление в системе упадет настолько, что котел автоматически не сможет включиться в работу. Промедление с подпиткой системы отопления водой может завершиться ее разморозкой или разрушением.

Установка дополнительного бачка позволит избежать аварийного сброса. После заполнения емкости, установленной на газовом котле, вода начнет заполнять вспомогательный бак. А когда температура воды снизится, жидкость уйдет в радиаторы, сохраняя постоянный объем в контуре.

Дополнительный бак лучше устанавливать большего объема, чем расчетная величина. В большинстве случаев расширительный бачок на 10-12 л справится с излишками жидкости.

Подготовка к монтажу

Перед тем как начать монтаж расширительного бака в контур системы отопления, необходимо выполнить его настройку. Для этого емкость переворачивается вверх дном. Пластиковую заглушку требуется снять, тогда откроется доступ к ниппелю для подсоединения автомобильного насоса.

[nggallery id=52]

Предварительно ниппель следует выкрутить, чтобы стравить воздух изнутри. Насос присоединяется к ниппелю и накачивается воздух в бак до достижения давления 1,1 кПа. При этом стоит учесть, что давление в контуре отопления должно быть несколько выше, чем в расширительном баке (примерно на 0,1-0,2 кПа). После этого можно устанавливать дополнительную емкость в систему.

Врезка бака в отопительную систему

Для врезки дополнительного бака в отопительную систему следует последовательно выполнять следующие операции.

Двухконтурный котел необходимо выключить из сети. Закрыть краны подачи жидкости к отопительному прибору. Воду следует слить из отопительного контура, открыв краны Маевского.

Монтаж дополнительной емкости в полипропиленовую систему отопления производится при помощи аппарата для пайки, фитингов, муфт и уголков. Чтобы бак можно было снять без слива жидкости из системы отопления, лучше установить кран с фитингом под названием “американка”. “Американка” представляет собой разъемный двухсоставной элемент. К одной части припаивается труба из полипропилена, а другая часть “американки” монтируется к резьбе на дополнительном баке. Для соединения двух частей “американки” понадобится уплотнитель. Надежным герметиком традиционно является лен. Достаточно нанести на резьбу немного уплотнительной пасты, намотать лен и с помощью газового ключа закрутить “американку”.

Прежде чем начать монтаж, необходимо проверить, нет осталось ли воды в отопительном контуре. Производители расширительных бачков рекомендуют производить монтаж в тот участок системы отопления, где минимальное давление. Таким участком будет обратка. Дополнительный расширительный бак, который будет установлен в системе отопления, не должен мешать жильцам. Важно основательно подумать, где лучше установить емкость. Удобнее всего ставить бак на полу в углу или возле стены.

[nggallery id=53]

Обвязка

Сначала выполняется обвязка расширительного бака. Отрезок трубы припаивается к тройнику. Затем производится монтаж к трубе запорного крана. С другой стороны припаивается труба с муфтой для присоединения к емкости. Все работы лучше производить на столе или полу. И только монтаж в систему придется производить на весу.

К расширительному баку прикручивается “американка”. Специальными ножницами разрезается полипропиленовая труба. К концам труб припаивается тройник с обвязанным участком расширительного бачка. Пока система отопления не заполнена водой, можно открутить фильтр грубой очистки и тщательно промыть его. Заодно следует заменить в магистральном фильтре картридж. Он устанавливается после насосной станции системы водоснабжения.

Все элементы необходимо установить на свои позиции, после чего можно открыть краны подачи воды. Радиаторы заполняются до тех пор, пока давление в системе не станет 1,2-1,3 кПа. Для удаления воздушной пробки из батарей необходимо открыть краны Маевского. После заполнения отопительного контура жидкостью включается котел.
Так как расширительный бак настроен на давление 1,1 кПа, то при повышении в системе давления избыток жидкости будет поступать в него. Как только давление станет ниже, вода из бака пойдет в систему отопления. Установка дополнительной расширительной емкости обеспечит бесперебойную работу системы отопления в доме.

Оцените статью: Поделитесь с друзьями!

Расширительный бак для отопления – конструкции и особенности разных типов

Вода — уникальнейшее вещество в природе. Она обладает аномально высокой теплоемкостью, которая в природе предотвращает резкое изменение температуры, т. к. она медленно остывает и медленно нагревается. Уменьшение удельного веса воды при нагревании, используется в простейших отопительных системах для создания напора и перемещения ее в трубах контура. В простых системах для компенсации увеличения объема воды применяется расширительный бак для системы отопления, присоединенный к трубопроводам контура.

Разновидности баков для отопления

В современных системах водяного отопления применяются несколько типов расширительных баков. Можно выделить три вида используемых баков для контуров: расширительные открытые баки, мембранные закрытые расширительные баки и аккумуляторные (накопительные) баки. Эти баки занимают особое положение, т. к. являются своеобразными аккумуляторами в контуре. Они накопляют тепловую энергию в виде нагретой воды в большой емкости.

В системе отопления для надежной и безопасной работы должно сохраняться стабильное давление.

Известно, что жидкости несжимаемые, и если контур сделать герметичным, то при нагревании воды резко увеличится давление в системе. Скачок давления может привести к разрушению котла и контура отопления. Задача по поддержанию стабильного давления возлагается на специальный бак для для системы отопления, который принимает избыток жидкости, возникающий при ее нагревании.

Устройство бака открытого типа

Правильно изготовленный открытый расширительный бак должен иметь несколько патрубков — для подключения к контуру отопления, для удаления воды в случае переполнения и патрубок для добавления воды. Как самостоятельно изготовить расширительный бак можно узнать в нашей статье «Как сделать расширительный бачок для отопления своими руками?».

Бак открытого типа – емкость, сообщающаяся с атмосферой, которая через патрубок присоединяется к контуру отопления. Вода в открытом баке постоянно испаряется, поэтому нужно предусмотреть возможность «долива» воды от водопровода. Применяется открытый бак расширительный для отопления гравитационного типа циркуляции воды. В таких баках нет никакой запорной арматуры, но для уменьшения испарения бак снабжается крышкой. Приобрести бак расширительный для отопления цена которого, из-за простоты конструкции невысокая, можно в любом интернет-магазине.

Как рассчитать объем бака

Каждый владелец должен знать, как рассчитать объем расширительного бака для отопления любой конфигурации и схемы. Существует два метода расчета необходимого объема бака для контура отопления. Первый метод – простой прикидочный способ, который дает неплохие результаты. По этому способу объем бака определяется как 10% от количества теплоносителя. Эта величина включает и необходимый запас, который обеспечивает эффективную работу контура. Для открытых систем такой способ расчета дает результаты достаточные по точности для изготовления или подбора бака. Второй метод — расчет расширительного бака для закрытой системы отопления, о котором буде рассказано ниже.

Открытые баки и их применение

Открытые расширительные баки применяют только в простых контурах отопления с естественной циркуляцией. При монтаже эти системы требуют повышенного внимания, т. к. для перемещения воды необходим уклон труб по ходу ее движения, установка расширительного бака в системе отопления вверху, на коллекторе подачи. Бак устанавливается в верхней точке контура. Так создается определенный напор в системе и удаляется воздух из контура самостоятельно.

Купить или заказать расширительный бак для отопления открытого типа цена которого зависит от объема и материала корпуса, можно во многих специализированных магазинах. Бак изготовляется чаще всего из нержавеющей стали.

Расширительный бак закрытого типа

Открытая система отопления наряду со своими положительными качествами имеет массу недостатков. Она громоздка, трубы контура невозможно спрятать под полами из-за нарушения циркуляции, а организовать работающую систему полов при использовании открытой системы невозможно. Появились современные закрытые от доступа атмосферного воздуха системы отопления с циркуляционным насосом. В них тепловое расширение теплоносителя компенсирует расширительный бак для отопления закрытого типа установка которого обычно производится в «обратке». При приобретении такого элемента системы, как расширительный бак для отопления закрытого типа цена обычно напрямую зависит от его объема. Покупать его лучше всего после проведения расчета.

Расчет объема закрытого расширительного бака

При самостоятельном монтаже нужно знать, как подобрать расширительный бак для отопления дома. Существует способ расчета, который требует знания некоторых величин.

Вычислить необходимый объем можно по формуле:

(УОВ х КВК)/100 х (Дконт + 1)/Дконт – Дбак. В этой формуле:

• УОВ – увеличение объема воды при нагревании — 5 %, а для антифриза 7 – 8%
• КВК – объем воды в контуре.
• Дконт – максимальное давление в контуре и котле. Эти данные, влияющие на подбор расширительного бака для отопления, содержатся в технической документации на котел.
• Дбак – номинальное давление в камере закрытого мембранного бака. Значение давления указывается в паспорте на расширительный бак. Например, немецкая компания Reflex устанавливает в баках емкостью до 33 литров давление 1,5 бара.

Существует определенная зависимость между объемом бака и некоторыми параметрами, влияющими на подбор расширительного бака для системы отопления дома. Зависимость необходимого объема бака от объема теплоносителя и его максимальной температурой прямая. А от допустимого давления в системе зависимость обратная. Чем выше допустимое давление контура, тем объем мембранного бака может быть меньше. После вычисления объема купить расширительный бак для системы отопления или заказать его можно в любом специализированном магазине.

Конструкция закрытых расширительных баков

Устроен закрытый расширительный бак чрезвычайно просто. Он выполнен в виде стального герметичного корпуса с мембраной из специальной резины, которая делит внутренний отсек бака на две части. Снизу вмонтирован патрубок, для подключения к контуру отопления, а верхняя часть бака заполнена газом, обычно применяется нейтральный газ азот. В верхней части емкости установлен ниппель. Закачивая воздух через этот ниппель, создают начальное рабочее давление.

Для правильной работы нужно знать, какое давление в расширительном баке системы отопления следует установить.

Обычно величина этого давления указывается в паспорте на бак.

Особенности закрытых расширительных баков

Важно, что атмосферный воздух не контактирует с жидкостью, что существенно уменьшает коррозию и количество растворенного в воде воздуха. Давление в баке меняется синхронно с давлением в системе. Монтаж обычно не вызывает трудностей, а установка расширительного бака в закрытой системе отопления обычно горизонтальная или вертикальная.

Нужно четко понимать, как подключить расширительный бак к системе отопления, для правильной и длительной работы. Правильным будет подключение расширительного бака в «обратке» перед циркуляционным насосом.

Длительная и надежная работа закрытого расширительного бака определяется свойствами мембраны. Некоторые конструкции баков позволяют устанавливать сменную мембрану. Естественно, что купить расширительный бак для отопления придется за большую цену, ведь в случае замены мембраны не нужно будет менять корпус бака.

Мембраны, которые устанавливаются в расширительных баках, могут быть следующих видов:

1. Каучуковая мембрана эластична, но имеет небольшой срок службы. Применяется в накопительных баках (гидроаккумуляторах) с рабочей температурой до + 50 градусов Цельсия.
2. ЕРDM мембрана изготовляется из пропилена, выдерживает температуру до + 100 градусов.
3. Бутиловая мембрана отличается долговечностью и работает при температурах до + 100 градусов.

Аккумуляторный бак для отопления

Основная задача, которую решает накопительный бак для отопления – накопление тепловой энергии на запас. Их применение актуально для солнечных коллекторов, при применении для отопления твердотопливных и электрических котлов, особенно если использовать для нагревания теплоносителя «ночной тариф» на электроэнергию. Конструктивно бак представляет собой высокую цилиндрическую или емкость в виде параллелепипеда с несколькими патрубками. Его объем зависит от мощности котла. Выпускаются баки объемом от 0,2 до 3 кубических метров.

Подключение накопительного бака к контуру

Накопительный бак аккумулятор в системе отопления подключается верхней частью к подающему трубопроводу, а нижней частью к «обратке». В баке образуются несколько слоев воды с разной температурой, которую через дополнительные патрубки можно направлять нужным потребителям.

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

• Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
• Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
• Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
• Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
• Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

Как подобрать расширительный бак для бойлера косвенного нагрева

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

• Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.
• При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.
• После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:

• бойлер на 100 литров подключается к емкости не менее 10 л;
• водонагреватель на 200 литров, нуждается в баке на 20 л.

После определения необходимого объема переходят к определению дополнительных характеристик:

• Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
• Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

  Максимальное давление Рмах, бар	Начальное давление газа Р₀, бар
  	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
  1,0	0,25
  1,5	0,4	0,2
  2,0	0,5	0,33	0,16
  2,5	0,58	0,42	0,28	0,14
  3,0	0,62	0,5	0,37	0,25	0,12
  3,5	0,67	0,55	0,44	0,33	0,22
  4,0	0,7	0,6	0,5	0,4	0,3	0,2
  4,5		0,63	0,54	0,45	0,36	0,27	0,18
  5,0			0,58	0,5	0,41	0,33	0,25	0,16
  5,5			0,62	0,54	0,47	0,38	0,3	0,23
  6,0				0,57	0,5	0,42	0,35	0,28

• Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

  NATURAL	Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
  BUTYL	Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
  EPDM	Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
  SBR	Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
  NITRIL	Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.

• Выбор с учетом коэффициента температурного расширения системных жидкостей:

  Температура Мин. — Макс.	Вода
  4 — 5° С	0,00
  4 — 10° С	0,03
  4 — 15° С	0,09
  4 — 20° С	0,18
  4 — 25° С	0,29
  4 — 30° С	0,43
  4 — 35° С	0,59
  4 — 40° С	0,78
  4 — 45° С	0,98
  4 — 50° С	1,19
  4 — 55° С	1,43
  4 — 60° С	1,68
  4 — 65° С	1,94
  4 — 70° С	2,22
  4 — 75° С	2,51
  4 — 80° С	2,82
  4 — 85° С	3,14
  4 — 90° С	3,47
  4 — 95° С	3,81
  4 — 100° С	4,16
  4 — 105	4,53

Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

Обвязка выполняется следующим образом:

• Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
• Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
  Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:

• Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
• Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.

Установка расширительного бака в открытой системе отопления – Про дизайн и ремонт частного дома

Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.

Расширительный бак в системе отопления

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

• компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
• водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
• для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

Как правильно установить расширительный бак в системе отопления

В процессе нагрева котла вода расширяется, избыток теплоносителя заполняет специальную емкость, расположенную в определенной точке отопительной сети. Отсюда наша задача – пояснить, как установить расширительный бак в системе отопления частного дома. Также уточним место подключения, способ опорожнения и настройки расширительного бачка.

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

• компенсация теплового расширения воды в закрытых системах отопления;
• в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
• в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
• поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик

В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Справка. В одноэтажных домах старой постройки встречаются небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.

О дополнительных емкостях

Производители комплектуют настенные теплогенераторы встроенными бачками, воспринимающими избыток нагретого теплоносителя. Размеры бака не всегда соответствуют домовой отопительной разводке, иногда вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, производится расчет литража и ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Встроенной котловой емкости не хватит на расширение такого количества воды.

Другой пример: отопление теплыми полами всех помещений двух– или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением, давление внутри системы вырастет. Нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, возникает аналогичная проблема – куда девать избыток санитарной воды из накопителя? Простое решение – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева объемом 200…300 л станет терять через клапан слишком много горячей воды. Правильное решение – подобрать и установить расширительный бак для бойлера.

Справка. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Как правильно поставить бак

При монтаже открытого резервуара в чердачном помещении следует соблюдать ряд правил:

1. Емкость должна стоять прямо над котлом и соединяться с ним вертикальным стояком подающей магистрали.
2. Корпус сосуда надо тщательно утеплить, дабы впустую не терять тепло на обогрев холодного чердака.
3. Обязательно организовать аварийный перелив, чтобы в нештатной ситуации горячая вода не залила потолок.
4. Чтобы упростить контроль уровня и подпитку, рекомендуется вывести в котельную 2 дополнительных трубопровода, как это показано на схеме подключения бака:

Примечание. Трубу аварийного перелива принято направлять в канализационную сеть. Но некоторые домовладельцы с целью упростить задачу выводят ее под кровлей прямиком на улицу.

Установка расширительного бака мембранного типа выполняется вертикально либо горизонтально в любом положении. Малые емкости принято крепить к стене хомутом или подвешивать к специальному кронштейну, большие – просто ставить на пол. Тут есть один момент: работоспособность мембранного бачка не зависит от его ориентации в пространстве, чего нельзя сказать о сроке службы.

Сосуд с закрытого типа прослужит дольше, если его смонтировать вертикально воздушной камерой кверху. Рано или поздно мембрана исчерпает свой ресурс, появятся трещины. При горизонтальном расположении бачка воздух из камеры станет быстро проникать в теплоноситель, а тот – занимать его место. Ставить новый расширительный бак на отопление придется в срочном порядке. Если емкость висит на кронштейне «вниз головой», эффект проявится быстрее.

В нормальном вертикальном положении воздух из верхней камеры будет медленно проникать через трещины в нижнюю, как и теплоноситель неохотно пойдет вверх. Пока размеры и количество трещин не возрастет до критичного уровня, отопление будет исправно работать. Процесс занимает длительное время, неполадку вы заметите далеко не сразу.

Верный признак критического износа и растрескивания мембраны в расширительном закрытом бачке – падение давления в домашней отопительной сети. Периодически отслеживайте показания манометра на группе безопасности.

Но как бы вы ни размещали сосуд, стоит придерживаться следующих рекомендаций:

1. Изделие надо располагать в котельной таким образом, чтобы его было удобно обслуживать. Не устанавливайте напольные аппараты вплотную к стене.
2. При настенном монтаже расширительного бака системы отопления не ставьте его слишком высоко, чтобы при обслуживании не пришлось дотягиваться до отсекающего крана или воздушного золотника.
3. Нагрузка от подводящих трубопроводов и отсекающей арматуры не должна ложиться на патрубок бачка. Крепите трубы вместе с кранами отдельно, это облегчит замену резервуара в случае поломки.
4. Не допускается прокладывать подводящую трубу по полу через проход или подвешивать на высоте головы.

Вариант размещения оборудования в котельной – бачок больших размеров ставится прямо на пол

Способы подключения

Гидравлически правильно подключать бак в точке, находящейся на обратной магистрали перед котлом и циркуляционным насосом (если смотреть по направлению течения воды). Бак можно врезать и на подаче, но при 1 условии: насос должен располагаться на подающей линии и все так же стоять впереди компенсирующей емкости.

Лучшее место подключения мембранного бачка – обратка отопления в котельной, но обязательно перед насосом, а не после него

Момент второй: при перегреве твердотопливного котла бачок, подключенный к подаче, начнет заполняться паром. Воздух и пар – это сжимаемые среды, в этом случае резиновая «груша» перестанет компенсировать расширение воды.

Правильное подключение расширительного бака к системе отопления всегда осуществляется через отсекающий шаровой кран с американкой. Тогда резервуар можно в любой момент вывести из эксплуатации и быстро поменять, не дожидаясь остывания теплоносителя. Если же установить на подводке тройник и второй кран, как изображено на схеме подключения, то емкость можно предварительно опорожнить:

Рекомендация. При обвязке бойлера косвенного нагрева с котлом и ГВС подключайте расширительный бак к линии холодного водоснабжения на входе в накопитель. Здесь применяется специальный бак, выдерживающий давление водопроводной сети. Емкость для отопления или гидроаккумулятор не годится. Как их различить, смотрите на видео:

Установка и подключение расширительного бака в открытых и закрытых вариантах отопительных систем

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Обычный расширительный бак, как и мембранный гидроаккумулятор установить не слишком сложно. Для этого не нужны специальные навыки или инструменты. Но нужно четко соблюсти требования, связанные с особенностями системы отопления, для которой выполняется такой монтаж.

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

Инструменты

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

• из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
• когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
• открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

• расширительные емкости сменного типа,
• расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

• тип системы;
• вместительность системы;
• максимально допустимое давление;
• место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

• расширительный,
• сигнальный,
• циркуляционный,
• переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

• минимальные теплопотери;
• не нуждаются в изоляции;
• работа при высоких скачках напора;
• установка в любом месте, без привязки к наивысшей точке;
• устройства закрытого типа более компактны и легче устанавливаются;
• отсутствие образования ржавчины на внутренних стенках системы отопления;
• легкость в обслуживании.

Инструменты для работы:

• разводной ключ;
• ключ для установки пластиковых труб;
• ступенчатый ключ.

Подготовительный этап включает:

• отключение котла от электричества, газоснабжения или водообеспечения;
• перекрытие крана, отвечающего за циркуляцию теплоносителя;
• слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

• отсоединить расширительную емкость от системы;
• сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
• снимите фланец, расположенный в месте подсоединения бак к системе;
• снимите мембрану и спустите излишки воды;
• вставьте мембрану и установите фланец;
• прикрепите бак, предварительно установив нужное давление.

принцип работы, инструкция по наладке, схема подключения + видео

Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

• защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
• предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
• защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

   Мембрана для гидроаккумулятора

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

Подключение бака

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Расчет объема гидроаккумулятора: видео

Мембранный расширительный бак для водоснабжения: фото

устройство, принцип работы и схема подключения

Всем привет! Недавно я столкнулся с ситуацией, в которой мне пришлось долго рассказывать покупателю про то, чем гидроаккумулятор отличается от расширительного бака.

Этот долгий и трудный разговор подал мне идею о написании данной статьи.

В ней я и расскажу максимально кратко и доступно о данном вопросе.

Начнем с рассмотрения расширительных баков, а потом перейдем к гидроаккумуляторам. Итак, начнем!

Что такое расширительный бак?

Расширительный бак — это емкость, которая компенсирует температурное расширение жидкости внутри системы отопления.

Их существует два вида:

Открытый расширительный бак

• Открытого типа — предназначен для работы в системах отопления с рабочим давлением равным 1 атмосфере. Представляет собой стальную емкость с резьбовыми соединениями. Чаще всего этот вид расширительных баков применяют в гравитационных системах отопления. Они до сих пор популярные среди жителей села из-за своей независимости от электричества.
•  Экспанзоматы или мембранные баки — этот вид предназначен для работы в закрытых системах отопления, давление в которых не превышает 3 бара. Максимальная температура теплоносителя в них не должна быть больше 100 градусов Цельсия, а давление держаться в пределах 8 атмосфер. Кроме этого, их используют для «обвязки» бойлеров косвенного нагрева, где они компенсируют увеличение объема санитарной горячей воды. Стоит помнить, что в этом случае они не заменяют группу безопасности бойлера.

По своей сути, он представляет собой стальной кожух, разделенный на две части резиновой мембраной.

В одной части бака под давлением находится теплоноситель, а в другой части закачан воздух.

Для наглядности смотри ниже на рисунок:

Устройство мембранного бака и принцип работы

Среди покупателей более популярны модели с мембраной баллонного типа (на сленге ее называют грушей или грелкой).

Объясняется это их ремонтопригодностью — в случае повреждения мембрану легко заменить.

Резьба на патрубке может иметь два стандартных диаметра — 3/4 или 1 дюйм.

Зависит это исключительно от производителя и не является принципиальным моментом.

Стандартное значение давления воздуха, в свою очередь, равно 1,5 бар и может быть изменено потребителем.

Дам совет лично от себя — на патрубке подключения лучше установить кран со сливным клапаном.

Это нужно для периодической проверки давления воздуха.

Кран со сливным клапаном

Она делается в следующем порядке:

1. Бак отсекается от системы отопления перекрытием крана.
2. Через сливной клапан удаляется вода, оставшаяся внутри емкости.
3. При помощи автомобильного манометра проверяется давление воздуха.

Если проверку не делать, то давление воздуха рано или поздно упадет.

Это приведет к тому, что мембрана начнет своими стенками тереться о стальной корпус, что приведет к ускоренному ее износу.

Продолжая тему проверки состояния расширительного бака, предлагаю вам посмотреть следующее видео:

Расширительные баки с мембраной в виде диафрагмы чаще всего можно увидеть открыв крышку настенного газового котла или электрической мини котельной.

Выглядеть он может по-разному, но чаще всего вы увидите вот это:

Расширительный бак в котле

Если «резинка» внутри такой модели порвется, то поменять его можно будет только целиком.

Так как он герметично заварен на заводе изготовителе.Теперь давайте поговорим об этих «резинках» по подробнее.

Как устроена мембрана для расширительного бака?

Как говорилось выше, мембрана нужна для того, чтобы разделять емкость бака на две части.

Она представляет собой резиновое изделие с толстыми стенками (это необходимо для сохранения прочности при растяжении), сверху у которого есть горловина для фланца.

Если не понятно как это выглядит, то смотрите ниже:

Сменная мембрана для расширительного бака

Изготавливают мембраны в настоящее время из эластомера под названием EPDM. Он допущен для использования с питьевой водой и не выделяет в нее никаких вредных примесей.

Расширительные баки с такой «резинкой» можно применять не только вместе с котлами, но и с бойлерами косвенного нагрева.

А если надо, то их можно использовать и в качестве гидроаккумуляторов для насосных станций.

О них мы поговорим чуть позже, а сейчас мы научимся выбирать расширительный бак для своей системы отопления.

Расчет объема расширительного бака для отопления

Как мы говорили ранее, главная функция расширительного бака — компенсация температурного расширения жидкости.

Поэтому объем бака будет зависеть от общего объема жидкости в системе, а также от коэффициента ее расширения.

Давайте рассчитаем необходимый вам объем мембранного бака по следующей формуле:

V_бак= V_{теплоноситель}*k_{расширения}/P,  где P = (P_{системы} — P_{воздуха})/(1+P_{системы}).

Расшифруем формулу:

• V_бак — необходимый объем расширительного бака.
• V_{теплоноситель} — полный объем теплоносителя в системе отопления.
• k_{расширения} — коэффициент теплового расширения теплоносителя. Эта величина зависит не только от химического состава жидкости в системе, но и от диапазона рабочих температур котла.
• P_{системы} — максимально возможное давление в котле.
• P_{воздуха} — давление воздуха в расширительном баке. Обычно оно равно 1,5 бар.

Для расчета объема открытого расширительного бака достаточно принять давление в системе равным 1 атмосфере, а давление воздуха будет равным нулю. Так как у открытого бака нет мембраны.

Монтаж расширительного бака отопления

Теперь давайте поговорим о том, как правильно делать монтаж расширительного бака в системе отопления.

Начнем с того, что посмотрим на следующую картинку:

Монтаж открытого расширительного бака отопления

На рисунке выше изображена система отопления с открытым расширительным баком.

С помощью этого рисунка наглядно и понятно разрешается вопрос о его монтаже — расширительный бак открытого типа должен устанавливаться в самой верхней точке системы.

Обычно, его устанавливают на чердаке или в крайнем случае под потолком.

Если этого не сделать, то вода или антифриз просто начнут литься через его край.

В случае закрытой системы отопления, в которой устанавливается мембранный расширительный бак таких ограничений нет.

Обычно, их располагают прямо в котельном помещении рядом с котлом. Выглядит это следующим образом:

Монтаж мембранного расширительного бака отопления

Для закрепления емкости к стене используются кронштейны разной конструкции.

Некоторые производители совмещают их с группами безопасности. Для наглядности смотрим на рисунок:

Кронштейн с группой безопасности расширительного бака

Это не единственный возможный вариант крепежа, но остальные мы рассматривать не будем.

А перейдем к следующей части статьи, посвященной гидроаккумуляторам.

Что такое гидроаккумулятор?

Для лучшего восприятия я сразу покажу вам картинку, на которой изображена насосная станция:

Насос с гидроаккумулятором и реле давления

Из картинки видно, что гидроаккумулятор (сокращенно ГА) — это емкость, к которой крепится насос с реле давления.

Внутри эта емкость устроена также, как мембранный расширительный бак.

Более того, у них часто стоят абсолютно одинаковые мембраны из EPDM.

Давление воздуха в ГА тоже равно 1,5 бар и при желании его можно как увеличить так и уменьшить.

Многие монтажники применяют гидроаккумуляторы вместо расширительных баков в закрытых системах.

В сети не редко можно встретить вот такие фото:

Гидроаккумулятор в системе отопления

Кроме горизонтальных моделей ГА в магазинах есть их вертикальные аналоги.

Их чаще всего используют для сборки насосной станции на основе глубинного насоса.

Гидроаккумулятор принцип работы

О том, что для этого нужно написана отдельная статья.

Что делает гидроаккумулятор?

Для чего нужен гидроаккумулятор

У данного «девайса» есть две основные функции:

1. Он необходим для корректной работы автоматики насосной станции. Это касается не только реле давления, но и некоторых блоков управления насосом. Для этой функции объем бака не особо важен. Например, у миниатюрных насосных станций с вихревым насосом объем бака равен 1 литру.
2. Уменьшение количества пусков насоса — это помогает уменьшить негативное влияние пусковых токов и сэкономить электроэнергию. Вот для этой функции объем имеет самое важное значение. Если вам нужна полноценная буферная емкость с водой, то необходимо выбирать емкость 80, 100 и более литров.

Как подобрать гидроаккумулятор?

Исходя из написанного выше, можно сказать, что выбор гидроаккумулятора не привязан строго к параметрам системы водоснабжения.

Но это не значит что нужно покупать первый попавшийся.

Например, если ваша насосная станция будет работать в условиях повышенной влажности, то лучше приобрести ГА, сделанный из нержавеющей стали. Это значительно увеличит срок его эксплуатации.

На этом, пожалуй, все. Жду ваших вопросов в комментариях и лайков в социальных сетях. До новых встреч на страницах этого блога!

Как установить расширительный бак водонагревателя

Во многих частях страны расширительные баки не требуются, но они являются одними из самых полезных аксессуаров для водонагревателей . Тем не менее, домовладельцы и домовладельцы часто предпочитают устанавливать эту функцию безопасности вместе со своими водонагревателями . Это не самая сложная работа своими руками, но и она непростая. Расширительный бак проще всего установить при установке водонагревателя, но это не всегда вариант.Прежде чем подробно рассказать о том, как установить расширительный бачок водонагревателя, ответим на очень принципиальный вопрос:

Что такое расширительный бак водонагревателя?

При работе водонагревателей происходит тепловое расширение . Раньше водонагреватели возвращались в городское водоснабжение. Теперь, из-за опасений по поводу загрязнения, города используют обратный клапан, чтобы предотвратить обратный выброс воды. Домовладельцы, нуждающиеся в сбросе давления в водонагревателях, могут установить расширительный бак на подающей магистрали.Когда происходит тепловое расширение , расширяющаяся вода течет в расширительный бак . Высокое давление может повредить водопровод по-разному, поэтому расширительные баки выполняют важную функцию. А если вам нужен расширительный бачок, попробуйте PLT-5 на 2 галлона мощностью Вт.

Установка расширительного бачка

Расширительный бачок можно разместить как на горячей, так и на холодной стороне. По этому поводу ведутся споры, и в вашем местном кодексе может быть указано одно или другое, поэтому проконсультируйтесь со своим строительным отделом.Вам потребуется пара трубных ключей или плоскогубцы / канальные клещи для затягивания или ослабления фитингов по мере необходимости. Вы хотите, чтобы они были в полной безопасности. Мы рекомендуем использовать оцинкованные фитинги * , потому что они доступны по цене, просты в установке и отлично подходят для этой цели.

Препарат

Если у вас уже есть существующий водонагреватель и вы добавляете к нему расширительный бак, то вам необходимо слить воду из водонагревателя .Перед тем, как начать, вам нужно убедиться, что над вашим водонагревателем достаточно места, где может находиться расширительный бак. Если это новое строительство, то сливать что-либо не нужно, и вы можете перейти к следующему разделу:

1. Выключите подачу воды на магистрали, по которой вода поступает на холодную сторону нагревателя.
2. Подсоедините шланг к сливному клапану в нижней части нагревателя, а другой конец проложите к ближайшему сливу.
3. Откройте слив на водонагревателе и горячую сторону ближайшего крана, чтобы сбросить давление в баке водонагревателя. Не открывайте клапан слишком сильно или слишком быстро; в противном случае шланг выскользнет из водостока.
4. Через несколько минут слива приоткройте клапан T&P (осторожно), чтобы проверить давление. Если нет, переходите к пятому шагу. Если давление все еще сохраняется, подождите еще несколько минут и повторите шаг 4.
5. Как только давление в водонагревателе будет сброшено, закройте сливной кран и перекройте кран.

Установка расширительного бачка водонагревателя за 7 шагов:

1. Снимите медную гибкую линию с ниппеля в верхней части водонагревателя на холодной / впускной стороне. Рукой можно почувствовать и холод, и жар; теплый – розетка.
2. Установите тройник на место подключения гибкой линии. Не забудьте использовать водопроводную ленту и / или герметик для соединения труб (жидкий тефлон) на штуцере водонагревателя, который вы подключаете.Это лучше обеспечит целостность соединения и предотвратит утечки. Затяните тройник так, чтобы одно выпускное отверстие было направлено вверх, а другое – в том направлении, в котором вы хотите установить резервуар. Обычно вы можете немного сдвинуть его после подсоединения расширительного бачка, но никогда не поворачивайте его назад (против часовой стрелки). В противном случае вы настраиваете себя на неплотное соединение, что означает большую вероятность утечки.
3. Наклейте ленту сантехника на оба конца длинного ниппеля (приблизительно 12 дюймов).
4. Затяните колено на одной стороне ниппеля и проденьте другой конец ниппеля в сторону тройника. Затяните ниппель и колено вручную, а затем используйте трубный ключ / плоскогубцы, чтобы завершить закрепление соединений. Когда они полностью затянуты, вам нужно, чтобы локоть был направлен вверх.
5. Оберните водопроводную ленту или герметик для соединения труб вокруг резьбы короткого ниппеля (примерно 2 дюйма) на вершине тройника. Это подключит к гибкой линии водонагревателя, которую вы удалили ранее на шаге №1.Затяните ниппель вручную, а затем используйте трубный ключ / плоскогубцы, чтобы закончить закрепление соединения.
6. Подсоедините линию подачи воды к короткому ниппелю и затяните трубным ключом / плоскогубцами. Есть большая вероятность, что вы работаете с ограниченным пространством, и если вам нужно, вы можете установить более длинную гибкую леску и обвить ее вокруг себя. Вы также можете перенаправить его подальше от расширительного бачка (стараясь не перегибать его) без ущерба для установки.
7. Оберните водопроводную ленту или герметик для соединения труб вокруг резьбы расширительного бачка, затем вверните расширительный бачок в колено , которое вы установили на шаге №4.Направление, в котором будет стоять танк, не имеет значения; вы хотите, чтобы соединение было плотным.

* В любое время, когда встречаются оцинкованные и медные или оцинкованные и латунные , необходимо использовать диэлектрические муфты / фитинги. Если пространство ограничено, рекомендуется использовать фитинги из нержавеющей стали , а не оцинкованные, потому что нержавеющая сталь и медь / латунь не имеют одинаковых проблем.

10 простых способов установки расширительного бака на газовый водонагреватель

Главная »Блог» 10 простых способов установки расширительного бака на газовый водонагреватель Alex

26 декабря 2020 г.

34 Views

[ vc_row] [vc_column] [vc_column_text] Вы когда-нибудь задумывались, почему большинство домохозяйств устанавливают расширительный бак для водонагревателей? Ну вода при нагревании расширяется.Если ваш резервуар для воды вмещает 50 галлонов воды, он может расшириться до 52 галлонов или больше при нагревании воды?

Итак, куда девается лишняя вода? Ваше предположение не хуже моего – к вашему расширительному бачку.

В прошлом избыток расширенной воды возвращался в городское водоснабжение. Однако есть вероятность, что лучший безрезервуарный электрический водонагреватель из вашего дома может загрязнить общественное водоснабжение. Таким образом, были внесены изменения в правила сантехники, и в домах потребовались устройства, предотвращающие обратный поток.

Без расширительного бачка горячей воде будет некуда деваться. В такой ситуации давление в водопроводных трубах значительно возрастет, что может привести к повреждению сантехники, приборов и водонагревателя.

Было бы очень сложно иметь дело с поврежденной водопроводной системой, поэтому установка расширительного бачка была бы отличным способом избавить вас от ненужного стресса.

Теперь вопрос, как установить расширительный бак на газовый водонагреватель?

Что ж, вот для чего эта статья.Мы покажем вам пошаговое руководство по установке расширительного бачка на газовый водонагреватель. Установка расширительного бачка может быть делом своими руками – если у вас есть подходящие инструменты и правильное руководство, вы сможете установить расширительный бачок в кратчайшие сроки.

Итак, обо всем по порядку. Что вам понадобится для установки? Хорошая новость в том, что для установки вам не понадобится много инструментов. Вам просто нужно подготовить следующие материалы:

• Трубный ключ
• Расширительный бак водонагревателя
• Тефлоновая лента
• Сверлильный станок
• Винты
• Тройник или седловой клапан / обратные клапаны

Теперь мы пройдемся с вами через пошаговое руководство по установке:

Шаг 1: Определение давления воды

Очень важно определить давление воды в вашем доме, прежде чем вы начнете установку.Вы должны проверить и записать давление горячей воды в течение 24 часов с помощью манометра.

Рекомендуемое давление горячей воды составляет от 50 до 60 давлений на квадратный дюйм (PSI). Если давление воды превышает 80 фунтов на квадратный дюйм, вам необходимо установить обратные клапаны понижения давления.

Шаг 2: Определите размер вашего расширительного бака

Вы можете использовать онлайн-калькулятор на веб-сайтах, чтобы проверить размер вашего расширительного бака. В жилых домах обычно используются расширительные баки от 2 до 5 галлонов.Если вы не уверены, лучше установить больший размер. Если вы установите расширительный бак меньшего размера, чем необходимо, это может привести к сбросу предохранительного клапана из-за избыточного давления.

Шаг 3: Отключите подачу воды

Чтобы обеспечить безопасность установки, обязательно отключите подачу воды. Отключите горячую воду из основного водопровода.

Шаг 4: Выключите газ

Если вы используете газовый водонагреватель, отключите подачу газа к вашему водонагревателю.Если вы не знаете, как отключить подачу газа, обратитесь в свою газовую компанию и позвольте ей сделать эту работу.

Это чрезвычайно важно, потому что, если это не будет сделано правильно, в вашем доме могут накапливаться опасные газы, и небольшая искра может воспламенить их, что приведет к более серьезной опасности. Эти вредные пары могут также вызвать болезнь и смерть вашей семьи, если они попадут в ваш дом.

Шаг 5: Найдите источник холодной воды

Расширительные баки обычно подключаются к источнику холодной воды, поэтому вам нужно определить, какая из ваших труб является источником холодной воды.

Шаг 6: Установка расширительного бачка

Повесьте расширительный бак над источником холодной воды. Убедитесь, что он будет доступен для горизонтальной части и расширенного водонагревателя.

Если вы используете седловой клапан / обратные клапаны, вам просто нужно правильно его прикрутить, и пайка не потребуется.

Убедитесь, что расширительный бачок надежно закреплен и хорошо опирается на стену. Как только вода расширится, он будет нести дополнительный вес, поэтому он должен быть в состоянии удерживать дополнительную горячую воду, которую он несет.Падение расширительного бачка может привести к повреждению водонагревателя и прилегающих территорий.

Шаг 7: Подсоедините резервуар

Подсоедините тройник к трубе холодной воды. После этого используйте тефлоновую ленту на конце разъема и используйте гаечный ключ, чтобы затянуть соединение. Убедитесь, что вы не слишком сильно затягиваете соединение, чтобы оно не порвалось.

Шаг 8: Проверьте давление воздуха в расширительном баке

С помощью манометра проверьте давление воздуха в расширительном баке.Затем отрегулируйте давление воздуха. Оно должно быть таким же, как максимальное давление горячей воды в вашем доме. Используйте ручной насос для регулировки давления, потому что, если вы используете воздушный компрессор, он может разорвать воздушный пузырь.

В каждом расширительном баке есть воздушный баллон, в котором создается давление воздуха. Он расширяется и сжимается, чтобы поглотить расширенную воду из вашего водонагревателя.

Шаг 9: Удаление захваченного воздуха

Включите газовый обогреватель и подачу воды. Затем включите кран с горячей водой до стабильного потока, чтобы удалить захваченный воздух с другой стороны мочевого пузыря.

Шаг 10: Проверьте, работает ли он

Есть три способа проверить работу расширительного бачка. Если предположить, что расширительный бак исправен, его диафрагма будет разделять воду и воздух. Воздух должен находиться в верхней части, а вода – в нижней части.

Сначала вы можете постучать по верхней и нижней части резервуара. Если вы постучите по верхней части, и она издает глухой звук, значит, ваш расширительный бачок исправен.

Другой способ – проверить температуру вашего аквариума.Верхняя часть должна быть холодной, потому что именно там находится воздух. Нижняя часть должна быть теплой, потому что именно здесь хранится нагретая вода.

Наконец, вы можете проверить давление внутри расширительного бачка с помощью манометра. Результат должен соответствовать спецификациям производителя. Если давление внутри водонагревателя высокое, значит, расширительный бачок не работает должным образом, и это может привести к капанию.

Заключение

Вот и все! Установить расширительный бачок не так сложно, как вы думаете.Вы можете сделать это самостоятельно, а можете обратиться за помощью к сантехнику. В любом случае важно установить расширительный бак на ваш водонагреватель, чтобы предотвратить повреждение водопровода.

Если вы решили сделать это самостоятельно, обязательно следуйте пошаговой инструкции, приведенной выше. Вы также должны принять к сведению упомянутые меры предосторожности, чтобы предотвратить несчастные случаи и успешно установить расширительный бак водонагревателя.

В некоторых местах требуется установка расширительного бачка, поскольку это предписано правилами.Ознакомьтесь с правилами в вашем регионе, чтобы убедиться, что вы соблюдаете их.

Думайте о расширительных баках как о предотвращении более серьезной проблемы – аварии водопровода. С помощью расширительного бачка давление будет регулироваться, а излишки воды можно будет накапливать.

Мы надеемся, что смогли предоставить вам исчерпывающее руководство по установке расширительного бачка на газовый водонагреватель. Сообщите нам в разделе комментариев, успешно ли вы установили расширительный бачок.Будем рады услышать о вашей истории успеха!

Ссылки:

http://www.whirlpoolwaterheaters.com/media/32672/st-gas-elect-thermalexpansiontankinstall.pdf?

https://www.home-water-heater.com/installing-expansion-tank.html

https://www.hunker.com/12498825/how-to-install-an-expansion-tank-on -a-водонагреватель

https://www.doityourself.com/stry/how-to-fix-common-central-heating-pump-problems[/vc_column_text ][/vc_column sizes[/vc_row]

Вода Нагреватели – Расширительные баки

Водонагреватель Расширительный бак СОВЕТЫ: ​​

Эта колонка была настолько популярной, что Тим поделился ею со всеми читателями своего информационного бюллетеня в информационном бюллетене от 1 ноября 2015 года.

Практически каждый современный сантехнический кодекс требует установки расширительного бака на водонагревателях. Причина проста.

Вода расширяется при нагревании. Этот лишний объем воды нужно куда-то уйти.

Назад к магистрали

До того, как широко использовались предохранители обратного потока, обратные клапаны и редукционные клапаны, эта расширенная вода просто выталкивала холодную воду обратно в городскую водопроводную сеть.

Если в вашем доме есть одно из вышеперечисленных устройств, у вас могут возникнуть проблемы.Эти устройства запрещают поток воды из вашего дома обратно в общественную систему водоснабжения.

Без расширительного бака расширяющаяся вода может привести к поломке водонагревателя из-за повышенного давления. Это давление также может вызвать серьезные опасные для жизни проблемы, если вы нагреете воду с помощью природного газа или пропана.

Бак водонагревателя может обрушиться вокруг внутреннего дымохода и вызвать попадание угарного газа в ваш дом. Это серьезное дело.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить расширительный бак.

Расширительные баки

Расширительные баки – действительно простые устройства. Они содержат сжатый воздух и специальный резиновый баллон.

Когда водонагреватель включается, вода в трубопроводной системе начинает расширяться. Эта расширяющаяся вода поступает в расширительный бак. В конце концов, горячая вода забирается из системы через кран, а расширительный бак выпускает лишнюю воду в систему трубопроводов.

Различные размеры

Расширительные баки бывают разных размеров.Размер, который вам нужен, зависит от двух очень важных переменных:

• емкость водонагревателя в галлонах
• давление воды в вашей системе водоснабжения

Мощность вашего водонагревателя указана на этикетке или пластине сбоку ваш водонагреватель.

Давление воды в городских системах водоснабжения сильно различается. Раньше я жил в Цинциннати, штат Огайо. Там давление в водопроводной сети может варьироваться от 50 фунтов на квадратный дюйм (PSI) до более 200 фунтов на квадратный дюйм на расстоянии в милю!

То же самое может быть верно и в вашем городе.

Давление воды в скважине

Люди, у которых есть цистерны или колодцы, регулируют давление в собственной системе с помощью электронасосов. Сейчас живу в сельской местности с колодцем.

Мой скважинный насос подает 50 фунтов на квадратный дюйм. Вы можете приобрести системы с подкачивающими насосами, чтобы повысить давление. Я бы не рекомендовал внутреннее давление воды в жилом доме выше 75 фунтов на квадратный дюйм.

Тестирование под давлением своими руками

Давление воды на входе определить легко. НАЖМИТЕ ЗДЕСЬ, чтобы купить небольшой датчик, который прикрепляется к любому смесителю с резьбой для садового шланга.

Вы можете использовать этот недорогой манометр у себя дома. Он прикрепляется к любому нагруднику для шланга или смесителю для раковины для стирки с помощью шланга. НАЖМИТЕ НА ИЗОБРАЖЕНИЕ, ЧТОБЫ ЗАКАЗАТЬ ОДИН.

Или, если хотите, вы можете позвонить в местный отдел водоснабжения. Возможно, к вам на дом пришлют техника. У этого человека очень точные датчики, которые делают то же самое.

Покупка бака

НАЖМИТЕ ЗДЕСЬ, чтобы приобрести расширительный бачок подходящего размера в соответствии с вашими потребностями.

Это хороший расширительный бачок.Вы можете увидеть, как они подключаются вверху к водопроводной трубе. НАЖМИТЕ НА ИЗОБРАЖЕНИЕ, ЧТОБЫ ЗАКАЗАТЬ ОДИН.

Обязательно следуйте инструкциям, прилагаемым к расширительному бачку. Их прочтение займет всего несколько минут. Это обеспечит правильную работу вашего аквариума.

Если вы устанавливаете редукционный клапан для управления гидроударом, обязательно купите клапан с функцией байпаса. Без этого ваш водонагреватель начнет давать сбой. Вы без сомнения увидите, как вода капает из предохранительного клапана давления / температуры.

Причина в том, что нагретая вода расширяется. Без редукционного клапана эта расширенная вода может легко вернуться обратно в водопровод. Низкокачественные или неисправные редукционные клапаны давления блокируют обратный поток расширяющейся воды.

Недорогой расширительный бак, установленный на стороне холодной воды вашего водонагревателя, решит эту проблему. Бак поглощает расширяющуюся воду, а затем выпускает ее, когда горячая вода набирается из водонагревателя.Это простые, но эффективные устройства.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить расширительный бак.

Установка расширительного бака

Первое, что вам нужно сделать, это определить размер расширительного бачка в соответствии с размером вашего водонагревателя. Производители резервуаров упрощают эту задачу. Все, что вам нужно сделать, это определить мощность вашего водонагревателя.

Это всегда проштамповано на боковой этикетке водонагревателя.У вас может быть водонагреватель на 50 или 80 галлонов или любого другого размера. Отнесите эту информацию в свой дом сантехники, чтобы получить расширительный бачок подходящего размера.

Простой тройник

Для установки расширительного бачка необходимо установить простой тройник в линию подачи холодной воды. Мне нравится устанавливать тройник, когда это возможно, на горизонтальном участке трубы, а не на вертикальном участке.

Из тройника нужно вытянуть кусок трубы к полу.Многие сантехники просто пытаются повесить баллон в воздухе.

Это вызывает всевозможные нагрузки на трубы и фитинги. Представьте, что вы протягиваете руку с наполовину заполненной двухлитровой бутылкой содовой. Утомляется рука и трубка.

На мой взгляд, лучше установить резервуар на землю с запорным клапаном с шаровым краном на высоте примерно 30 см над резервуаром. Поместите резервуар на несколько деревянных блоков.

Вы можете увидеть желтую ручку запорного клапана над резервуаром.Обратите внимание на деревянные блоки. – © 2017 Tim Carter

Таким образом можно легко заменить бак, не отключая подачу воды к остальной части дома. В какой-то момент вам придется установить новый резервуар, так как он может заболачиваться.

Обязательно ВСЕГДА читайте инструкции производителя.

Баки имеют просто резьбовое соединение. Вы установите на тройник переходник с резьбой противоположного типа. Оберните наружную резьбу тефлоновой лентой или смазкой для труб и навинтите бак на фитинг.Чтобы обеспечить плотную посадку, вам, возможно, придется использовать трубный ключ или кожаный ремень вокруг бака. В большинстве резервуаров есть место для крепления гаечного ключа. Следуйте инструкциям, и это можно сделать за полчаса или меньше!

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить расширительный бак.

Колонка B192

Как установить расширительный бак горячей воды

A Расширительный бак горячей воды – очень важная часть водонагревателя.Когда вода нагревается, она расширяется, и ей нужно место, куда она может безопасно перелить. Если расширительного бака нет, трубы могут начать течь или лопнуть. Установка расширительного бачка для горячей воды – это работа, которую вы можете выполнить самостоятельно, с помощью подходящих инструментов и этого руководства вы сможете успешно установить расширительный бак для горячей воды.

Шаг 1 – Отключите подачу воды

Первым шагом при установке расширительного бака для горячей воды является отключение подачи воды к вашему водонагревателю. Если у вас есть запорный клапан, расположенный на линии подачи воды для водонагревателя, закройте ее или отключите подачу воды из основной линии подачи воды в ваш дом.

Шаг 2 – Выключите источник питания

Если ваш водонагреватель использует электричество, выключите прерыватель, который подает электричество на ваш водонагреватель.

Шаг 3 – Выключите газ

Если ваш водонагреватель использует газ для нагрева воды, вам нужно будет отключить подачу газа к водонагревателю. Если вы не знаете, как отключить подачу газа, обратитесь в свою газовую компанию и обратитесь за помощью.

Шаг 4 – Размер расширительного бачка

Определитесь с размером расширительного бачка, который вы собираетесь купить. Хорошая идея – проверить емкость вашего водонагревателя и купить расширительный бачок.Вы можете уточнить размер в строительном магазине.

Шаг 5 – Другие аксессуары

Находясь в хозяйственном магазине, купите тефлоновую ленту и тройник. Возможно, вам также понадобится купить монтажные кронштейны и пару винтов размером 1 ½ дюйма.

Шаг 6 – Линия подачи холодной воды

Найдите линию холодной воды и проверьте, какая из них расположена горизонтально по отношению к водонагревателю. Это водопровод, который необходимо подключить к водонагревателю.

Шаг 7 – Установка расширительного бачка

Расположите расширительный бачок над трубой подачи холодной воды.Оттуда он должен быть доступен водонагревателю.

Шаг 8 – Закрепите резервуар

Отметьте место, где монтажные кронштейны будут идти на стене, и просверлите отверстия. Закрепите расширительный бачок на стене.

Шаг 9 – Тройник

Подсоедините тройник к трубе, по которой подается холодная вода.

Шаг 10 – Соедините резервуар

Оберните тефлоновую ленту вокруг конца соединителя расширительного бачка и прикрепите ее к тройнику. Затяните его гаечным ключом, но убедитесь, что вы не затянули слишком сильно и не сломали.

Шаг 11 – Вода и электроснабжение

Включите подачу воды и включите прерыватель, который подает электричество к нагревателю. Если вы используете газ для водонагревателя, снова подсоедините газовый трубопровод и включите газ.

Шаг 12 – Проверьте расширительный бак

После того, как бак наполнен и нагреватель включен, откройте кран и проверьте, течет ли из крана горячая вода.

Расположение гидравлического расширительного бака в многоэтажных проектах (часть 3)

Часть 2 этой серии, посвященная расположению расширительных баков, показывает расширительный бак в высотной гидронной системе, расположенный в верхней части системы.В этой статье описаны плюсы и минусы крепления бака к обратному трубопроводу в пентхаусе или на верхнем этаже. На этой неделе я получил вопрос о размещении подключения к системе в традиционном месте в подвале и продвижении подключения к резервуару до самого верха. Сегодняшняя газета «Понедельник, утренняя минута» Р. Л. Деппманна занимается этим вопросом.

Вот пример системы. Это 30-этажная высотная система водяного отопления. Результатом была экономия первоначальных затрат на 20% и уменьшение размера резервуара, если он был расположен в верхней части системы.Итак, мы знаем, что экономим тысячи долларов на первоначальных затратах, если резервуар находится на верхнем этаже. Можно ли подключить резервуар в пентхаусе к традиционному месту?

Гидравлический расширительный бак в пентхаусе с подключением к системе в традиционном месте

В приведенном выше примере системы мы показываем резервуар, установленный в пентхаусе, и соединение в подвале. Точка отсутствия изменения давления находится после воздухоотделителя и перед насосом. Одним из больших преимуществ этой стратегии трубопровода является расположение холодной заливки.Редукционный клапан давления холодного наполнения (PRV) теперь может быть настроен на то же давление, что и в традиционном месте. PRV будет установлен на 160 фунтов на квадратный дюйм с давлением воздуха в расширительном баке 4 фунта на квадратный дюйм. Я добавил дополнительный запорный клапан в пентхаусе, чтобы обеспечить обслуживание резервуара и вентиляционного отверстия.

В чем недостаток этой «домашней» трубы от подвала до резервуара наверху?

Я вижу один огромный недостаток. Это стоимость. Труба должна быть проложена на 360 футов от подвала до резервуара.Он должен быть подключен без каких-либо перевернутых U-образных изгибов, которые могут захватывать воздух. Размер трубы резко увеличится. У Bell & Gossett есть таблица B на странице 19 технического руководства TEH-1196B «Управление воздухом». В нем описаны причины выбора размера линии между расширительным бачком и электросетью.

Задача, которая стоит перед нами, – это время, необходимое для повышения давления от источника тепла до резервуара для регулирования давления. Чем больше расстояние от системы до резервуара, тем больше размер трубы.

Таблица «B» показывает нам размер трубы 1-1 / 4 ″ для 100-футового участка при 200 ° F и 5000 MBH. Если длину трубы увеличить до 300 футов, размер трубы увеличится как минимум на два размера до 2 дюймов. На высоте 400 футов нам потребуется труба 2-1 / 2 дюйма. Экономическое преимущество размещения резервуара в пентхаусе начинает быстро рассеиваться.

Разместив резервуар на главной магистрали в пентхаусе, мы используем большую магистраль для передачи давления.

Предложение по размещению резервуара в пентхаусе в этом примере правильное.Идея очень длинной трубы между основной системой в подвале и резервуаром пентхауса значительно снизит или устранит любое преимущество в стоимости.

Прочитать часть 1 этой серии

Прочитать часть 2 этой серии

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Расширительный бак на горячей стороне

Думаю, вы видите свет и рассуждения? BCJ:

Может быть, но это сложнее, чем вы думаете:

Размер трубы первоначально был рассчитан на основе внутреннего диаметра трубы, которая была типичной для того периода, которая была чугунной. Полудюймовая чугунная труба имела внутренний диаметр ровно полдюйма. Толщина его стенки определяла внешний диаметр.Чтобы гарантировать совместимость всех труб и фитингов, стандарт был установлен на основе этого конкретного внешнего диаметра.

Сегодня этот размер остается стандартом, по которому измеряется труба, но, поскольку материалы изменились, толщина стенок трубы и, следовательно, внутренний диаметр меняются. Следовательно, полудюймовая труба – это ни полдюйма ни внутри, ни снаружи, но она по-прежнему называется полудюймовой трубой на основании номинального размера, установленного Iron Pipe прошлых лет.Отсюда и термины NPS для «номинального размера трубы» или IPS (размер железной трубы). Условия взаимозаменяемы.

Труба отличается от трубок стандартом, по которому она измеряется. Труба толстостенная, стандартного размера IPS. Когда были разработаны медные трубы, стенки были намного тоньше, чем чугун или сталь. Из-за уникальных характеристик меди не было необходимости производить ее в размерах IPS. Был разработан новый стандарт под названием CTS или «Размер медной трубы», который был намного меньше.Фактический размер CTS намного ближе к его номинальному размеру, чем размер трубы.

Стандарт развился так, что любой продукт, изготовленный в размерах IPS, называется трубой, а любой продукт, изготовленный в размерах CTS, называется трубкой, независимо от каких-либо различий в материалах или производственном процессе. ХПВХ является исключением, потому что он называется «трубка», но продается в СТС.

Труба доступна в различных вариантах толщины или «графиков». Американское общество по испытанию материалов (ASTM) устанавливает стандарты, по которым они оцениваются.ASTM установил стандарты для каждой спецификации изготавливаемых труб, и эти стандарты определяют их использование.

Размер трубы определяется ее внутренним диаметром (ID). Его внешний диаметр (OD) будет изменяться в зависимости от толщины его стенок.

Для трубы используются три различных обозначения веса: стандартная стенка (Std.), Сверхпрочная стенка (XS) и двойная сверхпрочная стенка (XXS). Эти последние два обозначения иногда называют сверхтяжелыми стенками (XH) и двойными сверхтяжелыми стенками (XXH) соответственно.

Итак, что такое ХПВХ, по вашему мнению, труба или НКТ? Она производится в размерах CST (трубка), но “сантехники” ошибочно обозначают ее как трубу. Если, как мне кажется очевидным, и вам должно быть очевидно, что это трубка, номинальная длина трубы не годится.

Я знаю, это похоже на то, что я полностью игнорирую тот факт, что вы сказали «номинальный размер торговли ». Эти термины для меня ничего не значат. Может быть, это то, что вы сказали своей первой девушке, когда она спросила о размерах опасности.Правда в рекламе?

Аарон

Настройка вашей системы охлаждения

Системы охлаждения – одна из самых важных систем в двигателе. Работа слишком горячего двигателя может привести к поломке жидкостей и деталей, что в конечном итоге может привести к катастрофической поломке. В то же время двигатель, который работает слишком холодно, может быть неэффективным и плохо работать.

Двигатели традиционно охлаждались двумя способами: воздушным и водяным. Многие старые автомобили и даже некоторые новые мотоциклы оснащены двигателями с воздушным охлаждением.Однако для большинства современных автомобилей требуются системы с жидкостным охлаждением.

Система с жидкостным охлаждением обычно включает радиатор, вентилятор, термостат, водяной насос, резервуар для охлаждающей жидкости и точку заправки. Тип бачка с охлаждающей жидкостью и расположение точки заправки могут различаться в зависимости от системы. Во многих современных автомобилях радиатор устанавливается ниже двигателя. Поскольку радиатор расположен ниже, чем двигатель, необходима точка сброса давления и заполнения выше, чем у двигателя. Это достигается с помощью расширительного бачка.Когда радиатор достаточно высок, чтобы действовать как точка наполнения и сброс давления, расширительный бак не обязательно. В этих приложениях вместо этого может использоваться резервуар для рекуперации.

В системах с жидкостным охлаждением создается повышенное давление для повышения температуры кипения охлаждающей жидкости. Температура кипения смеси охлаждающей жидкости 50/50 составляет 226 градусов по Фаренгейту при 0 фунтах на квадратный дюйм. При 16 фунтах на квадратный дюйм точка кипения смеси 50/50 составляет 267 градусов по Фаренгейту. Один из самых простых способов отличить расширительный бак от резервуара утилизации – это то, является ли резервуар частью находящейся под давлением части системы охлаждающей жидкости или нет.

Установка расширительного бачка:
Расширительный бачок является частью находящейся под давлением секции системы охлаждающей жидкости. Расширительный бачок легко узнать по горловине и крышке. Поскольку резервуар находится под давлением, для него потребуются крышка и горловина с номинальным давлением (показано справа). Сброс давления в расширительном бачке должен быть наивысшей точкой в ​​вашей системе охлаждающей жидкости.

Расширительный бачок сконструирован таким образом, чтобы в баке оставалось пространство для расширения охлаждающей жидкости.Если расширительный бачок переполнен, из него будет сливаться охлаждающая жидкость, когда система прогрета до рабочей температуры.

Расширительный бак также может использоваться как точка наполнения системы. При использовании расширительного бачка радиатор не требует крышки для сброса давления. Крышка расширительного бачка будет выполнять те обязанности, которые традиционно выполняла крышка на радиаторе. Увеличение емкости системы и обеспечение более удобной точки заправки – одно из преимуществ расширительного бачка.

Сборка / установка резервуара-резервуара:

Напротив, резервуар для сбора / резервуара обычно имеет вентилируемую крышку и не обязательно должен быть выше головок цилиндров. Задача резервуара для сбора / накопления – удерживать хладагент, который выходит из системы сброса давления, когда хладагент горячий и расширяется. Когда система охлаждается, эффект охлаждения создает вакуум, который втягивает эту охлаждающую жидкость обратно в систему.

Резервуар для регенерации охлаждающей жидкости / резервуар дает системе возможность слить и заправить охлаждающую жидкость, когда это необходимо для поддержания необходимого давления.Это позволяет системе постоянно поддерживать полную емкость охлаждающей жидкости.

Резервуар рекуперации / накопительный бак может использоваться вместе с расширительным баком или может быть подсоединен к радиатору с функцией сброса давления.

Однако резервуар для сбора / накопления не следует путать с улавливающим резервуаром. Резервуар для сбора / накопления будет либо подсоединен к дну резервуара, либо будет иметь внутренний шланг, ведущий к дну, так что хладагент может быть втянут обратно в систему. С другой стороны, улавливающий бак обычно имеет водопровод в верхней части бака и не имеет шланга, идущего к дну.Улавливающий бак служит для сбора вытесненной охлаждающей жидкости, которая впоследствии сливается из этого бака. В то время как и резервуар для утилизации / резервуара, и резервуар для улавливания содержат излишки охлаждающей жидкости, резервуар для восстановления / резервуар автоматически вернет хладагент обратно в систему, где в качестве резервуара-уловителя будет удерживаться охлаждающая жидкость до тех пор, пока она не будет опорожнена.

Если вы хотите узнать больше об особенностях, которые следует учитывать при выборе резервуара, откройте наше Руководство разработчика алюминиевых резервуаров, нажав кнопку ниже.

Подпишитесь на кантонский блог вверху страницы, чтобы получать новые сообщения.

.
