Мультиметр — очень полезное устройство, которое отличается не только простотой использования, но и широким спектром применения. С помощью него чаще всего прозванивают провода электросетей на предмет коротких замыканий и обрывов. Но оно подойдёт и для проверки транзисторов, диодов, фиксации электрических величин при работе устройств. Для этого у мультиметра есть множество режимов под каждый из случаев, а также для удобства можно выбрать один из двух типов — аналоговый или цифровой. Последние сейчас используются чаще, потому что обладают большим функционалом и оборудованы жидкокристаллическим экраном, на который выводятся все показатели измерений. Но их ещё нужно получить и следующие простые алгоритмы для самых распространённых случаев использования помогут быстро освоить этот прибор.

Измерение постоянного напряжения

Мультиметр пригодится для фиксации постоянного напряжения. Для начала на нем размещаются щупы — красный — для V/Ω c положительным потенциалом и чёрный — для com с отрицательным потенциалом.

После того как щупы выставлены на тестере, они ставятся на клеммы батареи. Числа на экране показывают значение постоянного напряжения. Когда перед этими цифрами появляется минус, то полярность следует изменить, то есть переместить щупы на места друг друга.

Допустим, что напряжение устройства, которое проверяется, неизвестно. Тогда как пользоваться мультиметром в этом случае, не будет сложным вопросом. Каждую позицию предстоит проверить отдельно, а начинать с максимального значения. Делать это следует до того момента, пока на экране прибора не появится целое число, допустим, 9. Это и будет считаться напряжением батареи. Цифра 1 на дисплее говорит о том, что нужно поднимать уровень, а не сбавлять.

Измерение постоянного тока

Мультиметр пригодится для измерения постоянного тока. Сначала определяется верхняя граница постоянного тока для данной цепи. От этого значения будет зависеть место для щупа красного цвета. Когда показатели не доходят до 200 мА, то гнездо — VΩmA. Если диапазон представляет собой 200 мА-10 А, то этот щуп соединяется с 10 А.

Также перед работой важно лишить напряжения цепь, чтобы не создать опасную ситуация при работе. Особенно это касается второго случая, когда предел будет на 10 А. Иногда производители мультиметров советуют работать на 10 А не более 15 секунд.

Измерение переменного напряжения

Для постоянного напряжения алгоритм практически повторяет алгоритм для переменного напряжения.

Сначала на приборе ставится край для переменного напряжения, а режим с V- становится V~. Щупы в розетку, причём их расположение не важно, ведь полярности у тока такого вида нет. Показатель может варьироваться, это обусловлено разной загруженностью сети. Для 220 вольт значение между 180 и 240 – вполне обычно.

Измерение переменного тока

Существует следующий алгоритм:

1. Стержни ставят к их гнёздам. Обычно чёрный будет с com, а красный с ma или 10А, рассчитанный на большую силу тока.

2. Далее определяется тип тока, и в этом случае нужен AC – переменный. Иногда в мультиметрах диапазон измерений выбирается сам, но стоит приготовиться установить его своими руками.
3. Щупы ставятся к цепи последовательно.
4. Зафиксировать силу тока можно будет по показателям на приборе.

Измерение сопротивления

Понять, как пользоваться цифровым мультиметром, несложно. Переключатель его теперь перемещается на Ω. После подсоединения стержней к концам катушки можно работать.

Пределом будет средний показатель, например 2 М. Верхнее не должно будет превысить 2 Мом. При появлении нулей порог снижается на позицию. Потому что катушка имеет сопротивление, но показать измерения невозможно из-за неправильного диапазона. Нуль перед каким-то числом значит что следует продолжать снижать. До тех пор, пока не будет число без нулей. Это номинальное сопротивление всей катушки. Иногда бывает обратная ситуация и сопротивление находятся выше предела. Тогда его увеличивают в процессе поиска.

Проверки диодов

Тест диода не отличается от проверки кабелей, потому что здесь тоже предстоит определить, есть у него сопротивление или нет.

1. Сначала нужен режим омметра.
2. Com-подключение — для чёрного щупа, V/Ω – для красного.
3. Первый соединяется с катодом, а другой – с анодом.
4. На дисплее будет сопротивление.
5. При единице стержни нужно переставить местами на диоде.

Такими измеренями вычисляется исправность диода, единица при включении разных щупов к разным концам говорит о том, что он сломан. А не превышающие единицу величины предполагают замену диода.

Прозвонка лампочек

Лампа накаливания подчиняется следующему алгоритму:

• Мультиметр ставится в режим прозвонки.
• К центральному контакту лампочки подносится любой из пары щупов.
• Второй подносится к боковому контакту.
• Звуковой сигнал сообщает об исправности лампы.

Светодиод проверить этим прибором будет не менее просто. Из-за того, что в его конструкции есть полупроводниковый переход, он пропустит ток в одну сторону, как диод. Чтобы проверить его целостность действуют так:

1. Красный стержень подсоединяется к аноду, а чёрный – к электроду.
2. В этот момент на экране будет величина падения напряжения.
3. При перемене полярности этих чисел не будет.

Если условия выполнены – светодиод исправен. Иногда случается, что напряжение на дисплее есть, диод светится, но его яркость значительно меньше после подключения на место. Такой диод подлежит замене, потому что проблема обычно в дефекте кристалла.

С люминесцентными лампами проверка будет проходить немного сложнее.

• Сначала снять рассеиватель и осмотреть лампу. По краям могут возникнуть почернения, что может говорить о выходе трубки из строя.
• Исследование нитей накала. Это происходит в режиме проверки сопротивления, где процедуру проходит каждая отдельно.
• Сопротивление в 9,2–9,5 Ом говорит о том, что они в порядке. Если на дисплее будет единица, то существует разрыв в цепи, и лампу следует менять.
• Если после проверки лампы показатели в норме, но она всё ещё не зажигается, то проблема может оказаться в чём-то другом, например в окислении контактов. После чистки она может снова заработать.

Мультиметром можно проверять и автомобильные лампы. Шаги для этого будут такими:

1. Перед отсоединением ламп подождать остывания электронных систем.
2. Демонтируем фары. Среди ряда лампочек предстоит найти те, которые неисправны, и убрать их.
3. На приборе выставляется минимальное сопротивление.
4. Щупы подсоединяются к лампочке, при этом сами они друг с другом не соприкасаются.

Дисплей покажет сопротивление. Если на нём бесконечное значение или буквы, значит есть неисправность.
Исправные лампы устанавливаются обратно, остальные меняются.

Проверка полевого транзистора

У транзисторов бывают разные типы каналов – n и p. Первые используются чаще, поэтому на их примере и будет объясняться алгоритм исследования.

Чтобы узнать сопротивление у транзистора нужно:

1. Включить режим проверки сопротивления.
2. Предел выставить на 2 кОм.
3. Щупы подключаются к стоку и истоку.
4. Показатели при этом измерении и втором, с переменой мест подключения стержней, по идее должны оказаться почти одинаковыми.

Далее проверяется исток – затвор. Режим должен стать таким же, как и при прозвонке диодов. Провод красного цвета цепляется за затвор, чёрный – за исток. Если всё подключено верно, то показатели упадут примерно до 650 мВ. А если полярности поменять местами, то значение будет бесконечным. Дисплей в этот момент показывает единицу.

Сток-затвор также проверяется. Алгоритм действий повторяет проверку истока и затвора, однако чёрный стержень предстоит зацепить на сток, а красный оставить на затворе. Вычисления будут аналогичными, и при смене полярности тоже.

Проверка транзистора

Тестер устанавливается в режим hfe. Транзистор имеет три выхода — коллектор, эмиттер и базу. На мультиметре есть подходящие для каждого из них обозначения – B для базы, C для коллектора и E для эмиттера.

Чтобы получить показатели транзистора, его концы и вводные точки соединяются согласно расшифровке.

Проверка конденсатора

Сначала проверяются следующие моменты:

Перед началом тестов конденсаторы разряжаются. Для этого их выводы замыкаются. Если этого не сделать, можно вывести устройство из строя.

Выводы щупов, которые сделаны из металла, трогать голыми руками нельзя.
Исследование в режиме омметра – самое надёжное, что можно придумать для поиска неисправности конденсатора. Потому что о его способности к работе можно судить по сопротивлению.

Алгоритм для выпаянного конденсатора такой:

• Устройство ставится в режим омметра.
• Верхняя граница замеров ставится на бесконечное значение.
• На выводах проверяется сопротивление. Если оно отличается от «бесконечно большого», то конденсатор не исправен. Возможно, есть пробой или утечка.

Проверить конденсатор, не выпаивая его из схемы, можно. Просто нужно понимать, как пользоваться мультиметром, и использовать его только для схем без большого напряжения. Для проверки же следует подключить к схеме параллельно проверяемому конденсатору второй исправный с подходящим номиналом.

• Также с помощью этого же прибора есть возможность определить ёмкость конденсатора при необходимости. Обычно у них есть такая функция. Тогда:
• Щупы подсоединяются к гнёздам Сх. Важно соблюдать их полярность.
• Они и выводы проверяемого конденсатора соединяются вместе.
• Числа на экране обозначат ёмкость.

Бывает, что на мультиметре нет подходящих гнёзд. Вместо них есть металлические пластины. Тогда к ним и подсоединяются выводы, помня о полярности.

Прозвонка мультиметром

Само слово «прозвонка» уже может сказать о том, как функционирует тестер в этом режиме. В момент исследования вместе с дисплеем индикация будет происходить и звуком – «звонком». Разобраться, как пользоваться мультиметром легко, следуя таким шагам:

• Сначала свои места занимают щупы. Красный – на VΩmA, чёрный – на com.
• Они включаются к жилам провода по обе стороны.
• Когда повреждений на участке нет, прибор сигнализирует об этом. На дисплее появляются показатели, стремящиеся к нулю.
• Целое число «1» и отсутствие сигнала – признак поломки.

Всё и здесь выглядит довольно просто. Главное — помнить, что сеть не должна быть под напряжением в момент прозвонки.

Проверка аккумулятора

Автомобильный аккумулятор проверяется так:

1. Проверить, выключено ли зажигание автомобиля.
2. Мультиметр должен быть переключён под определение напряжения, предел — 20 Вольт.
3. Щупы соединяются с клеммами АКБ, красный – к «плюсу», чёрный – к «минусу».
4. Можно снимать показания, если всё подключено правильно.

Когда появляется число более 12,7, это означает, что аккумулятор заряжен. Наполовину заряжен он при показателях от 12,1 до 12,5 Вольт. Если значения опустились ниже 11,7 – аккумулятор не будет работать.

Измерения электрических величин

Напряжение измеряется тестером путём его подключения параллельно зоне, где и происходят замеры. Учитывая, что тестер устанавливается для определения напряжения. Показатели будут актуальны только для измеряемого участка, а не для всей цепи.

Свой режим есть и для того, чтобы узнать силу тока. И подключается тестер уже последовательно. Значения, полученные в результате, подойдут для всей цепи.

Сопротивление будет узнать сложнее всего. Цепь освобождается от тока и напряжения, а потом подключается мультиметр. Вдобавок к этому некоторые элементы цепи будут влиять на показатели, поэтому их тоже важно будет отключить.

Напоследок стоит упомянуть, что перед каждым использованием стоит проверять работоспособность устройства. В противном случае вся его работа может оказаться неверной. Сделать это очень просто – нужно просто соединить друг с другом его щупы, и если дисплей покажет нуль, можно начинать работу.

Следуя описанным выше схемам действий, разобраться, как правильно пользоваться мультиметром, не будет сложным. Главное — соблюдать последовательность шагов, соблюдать технику безопасности и тогда любой, даже новичок, сможет оценить всю пользу этого простого, но очень необходимого прибора.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как пользоваться мультиметром – инструкция для начинающих

Настройка мультиметра

Для начала, нужно настроить мультиметр для работы.

Разъемы для щупов

В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях понадобятся только два разъема. Это COM и VΩ.

В COM всегда подключается черный щуп мультиметра. Черный щуп по умолчанию — это минус, общий провод. Поэтому он называется COM.

Для измерения напряжения, сопротивления или прозвонки радиодеталей красный щуп подключается в разъем VΩ.

Где плюс у мильтиметра

По умолчанию плюс — это красный провод, если вы его правильно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.

Проверка работы

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то прибор покажет ноль.

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Калибровка в домашних условиях

Калибровка, в принципе, – это важный процесс настройки. Без которого не обойтись через какое-то время использования прибора. Как правило, при покупке нового мультиметра можно не беспокоиться о калибровке несколько лет. Но если прибор б\у, то, возможно, придётся сделать это сразу. Важно уметь провести процедуру самостоятельно. Процесс поизводится следующим образом:

1. Во-первых, настраиваем делитель. Для этих целей используем потенциометр.
2. Ставим мультиметр в положение 200 мВ, чтобы получить значение постоянного тока.
3. Через вольтметр подаём на вход нужное напряжение. Стараемся держаться максимально близко к заданному значению.

ВНИМАНИЕ!!!

Сам вольтметр также должен быть полностью в исправном состоянии, потому что иначе от процедуры не будет толку. Собственно, на этом калибровка мультиметра окончена. Главное – всё сделать чётко по инструкции.

Если вы хотите узнать о калибровке мультиметра более подробно, рекомендуем вам посмотреть следующее видео:

Итак, теперь вы представляете себе, как проверяется мультиметр и как производится его калибровка. Никогда не забывайте о необходимости калибровки. Потому что от этого зависит точность выполняемых вами измерений.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.

Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Важно правильно разделить провода: фаза на контакт одной розетки, 0 — на другую, а между оставшимися контактами установить перемычку. Для определения силы тока к первой розетке подключают нагрузку, а ко второй подключают тестер. Цепь замыкается, и желаемое значение появляется на экране мультиметра.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.

Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h31э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Как измерить силу тока мультиметром в розетке

На такой вопрос есть единственно правильный ответ — это невозможно. В розетке присутствует только напряжение на контактах. Ток появится лишь после подключения нагрузки — лампочки или электроприбора.

Если напрямую подключить мультиметр к розетке, при соединении фазы и 0 в цепи произойдет короткое замыкание, поскольку сопротивление ничтожно мало. В лучшем случае сгорит предохранитель и выйдет из строя сам мультитестер, но последствия могут быть гораздо хуже.

Автоматическая защита домовой сети отреагирует отключением электропитания. Свет погаснет везде, а розетки не будут работать. Кроме того, искры от перегоревшего тестера могут вызвать пожар, ожог и другие неприятности, поэтому не стоит измерять ток в розетке даже ради эксперимента.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.

Как пользоваться мультиметром — РИНКОМ

Как пользоваться мультиметром — РИНКОМ

Главная

Статьи

Как пользоваться мультиметром Как пользоваться мультиметром

23 сентября 2022

Гирин Кирилл

Мультиметр – это универсальный измерительный прибор, востребованный при диагностике электрических цепей и смежного оборудования. Устройство подходит для бытового и профессионального использования, позволяет выполнить прозвонку, определить напряжение, сопротивление и силу тока. Техника обладает множеством дополнительных функций, обеспечивающих качественное проведение монтажных и ремонтных работ.

В материале:

• Знакомство с устройством
• Особенности проведения замеров
• Как проверить напряжение мультиметром?
• Как проверить ток мультиметром?
• Как измерить сопротивление мультиметром?
• Прозвонка
• Часто задаваемые вопросы
• Как приобрести мультиметр?

Знакомство с устройством

Перед тем как пользоваться мультиметром, стоит изучить его элементы. В верхней части устройства расположен жидкокристаллический дисплей. На нем отображаются результаты измерений и режимы работы. Количество числовых элементов и обозначений зависит от модели.

Рис. 1 Дисплей мультиметра

В центре мультиметра расположен переключатель. Он позволяет выбрать режим работы и диапазон измерений. Для выключения прибора переключатель переводится в вертикальное положение.

Рис. 2 Переключатель функций

В нижнем правом углу находится разъем для проверки транзисторов, активируемый в режим hFE.

Рис. 3 Разъем для проверки транзисторов

Разъемы для подключения щупов присутствуют в нижней правой части прибора. В верхний устанавливается красный (положительный) щуп при измерениях в диапазоне до 10 А. Средний также предназначен для положительного щупа. Его используют при работе с любыми токами, кроме 10 А. В последнем разъеме размещается отрицательный (черный) щуп.

Рис. 4 Разъемы для подключения щупов

Чтобы подробнее узнать о том, как измерять мультиметром, необходимо познакомиться со всеми доступными режимами.

Обозначение	Расшифровка	ИзображениеDCV
DCV	Работа с постоянным напряжением
ACV	Работа с переменным напряжением
DCA	Работа с постоянным током
Ω	Работа с сопротивлением
Изображение диода	Работа в режиме прозвонки

Щупы, необходимые для проведения манипуляций, входят в комплект поставки. Они имеют заостренные концы и специальные разъемы для подключения к прибору.

Обратите внимание.

Некоторые производители предлагают стрелочные мультиметры. Они обладают аналогичным функционалом, но измерения выполняются с использованием различных шкал.

Рис. 5 Стрелочный мультиметр

Особенности проведения замеров

Посредством мультиметра измеряется широкий спектр параметров. Малые размеры и высокая мобильность позволяют с комфортом использовать устройство на высоте и в ограниченных пространствах.

Перед началом операций важно убедиться в исправности оборудования. В этом поможет пошаговая инструкция «Как проверить мультиметр».

• Подключите щупы в средний и нижний разъем.
• Включите режим «Прозвонка».
• Сомкните токоведущие концы щупов.

Если прибор исправен, раздастся звуковой сигнал, а показатели на дисплее претерпят изменение. Устройства, не поддерживающие звуковую индикацию, просто изменяют числа на экране.

Рис. 6 Как проверить мультиметр на работоспособность

Как проверить напряжение мультиметром?

Знать, как проверить напряжение мультиметром, должен каждый мастер. Это одна из наиболее распространенных операций при использовании прибора.

Инструкция, как измерить напряжение мультиметром.

1. Выбрать подходящую функцию: переменное или постоянное напряжение. При работе с бытовой розеткой это ACV.
2. Установить диапазон измерений.
3. Подключить щупы в средний и нижний разъем.
4. Разместить контактные элементы щупов в отверстиях розетки.

Если все выполнено верно, на экране появится напряжение в сети.

Рис. 7 Как проверить розетку мультиметром

Допускается работа с мобильными источниками питания. Перед тем

как проверить батарейку мультиметром, необходимо переключиться в режим DCV. Щупы присоединяются к контактной группе, обозначенной «+» и «-». Как и в случае с розеткой, на экране появятся данные о вольтаже.

Рис. 8 Проверка батарейки мультиметром

Аналогичные рекомендации можно дать тем, кто не знает, как проверить аккумулятор мультиметром. Операция похожа на работу с батарейкой. После выбора режима DCV необходимо установить щупы на клеммы. Если выдаваемое значение меньше 11,5 В, батарея требует зарядки.

Рис. 9 Проверка аккумулятора мультиметром

Как проверить ток мультиметром?

Узнать, как проверить ток мультиметром, поможет пошаговая инструкция.

1. Выберите режим DCA при помощи регулятора.
2. Установите щупы в соответствующие разъемы. При этом важно помнить о 10-амперном диапазоне.
3. Последовательно подключите мультиметр к цепи.

Параллельное подключение устройства не позволит произвести замеры. При сборке тестовой цепи нужно проявить должную внимательность.

Рис. 10 Схема подключения амперметра при измерении силы тока

Как измерить сопротивление мультиметром?

Перед тем как измерить сопротивление мультиметром, необходимо выбрать подходящий режим – Ω, а также соответствующий диапазон. В дальнейшем стоит выполнить ряд действий:

• отключить питание в цепи;
• подключите щупы в нижний и средний разъем;
• установите щупы на целевые участки цепи.

При измерении сопротивления на табло могут появиться значения OL, OVER или 1. Это свидетельствует о неправильном выборе диапазона измерений. Чтобы продолжить работу, необходимо сменить диапазон.

Рис. 11 Как проверить сопротивление мультиметром

Если Вы не знаете, как проверить ТЭН мультиметром, воспользуйтесь методикой измерения сопротивления. Для этого выберите соответствующий режим и подключите щупы к токоведущим частям элемента. Если сопротивление близко или равно 0, значит, ТЭН неисправен.

Рис. 12 Проверка ТЭНа мультиметром

Прозвонка

Узнать, как проверить провод мультиметром, а также как мультиметром найти разрыв цепи поможет обычная прозвонка.

Как с помощью мультиметра определить целостность кабеля: пошаговая инструкция.

1. Токоведущие щупы подключаются к соответствующим разъемам.
2. На мультиметре устанавливается режим «Прозвонка».
3. Щупы присоединяются к противоположным концам провода.

Если с кабелем все в порядке, раздастся соответствующий сигнал. При обрыве мультиметр не произведет каких-либо действий.

Рис. 13 Прозвонка при целом кабеле

Рис. 14 Прозвонка при разрыве цепи

Часто задаваемые вопросы

Как проверить катушку зажигания мультиметром?

Для проверки катушки зажигания необходимо перевести прибор в режим измерения сопротивления, после чего подключить щупы к контактам катушки. Показатель сопротивления в пределах 6 – 8 кОм свидетельствует об исправности узла.

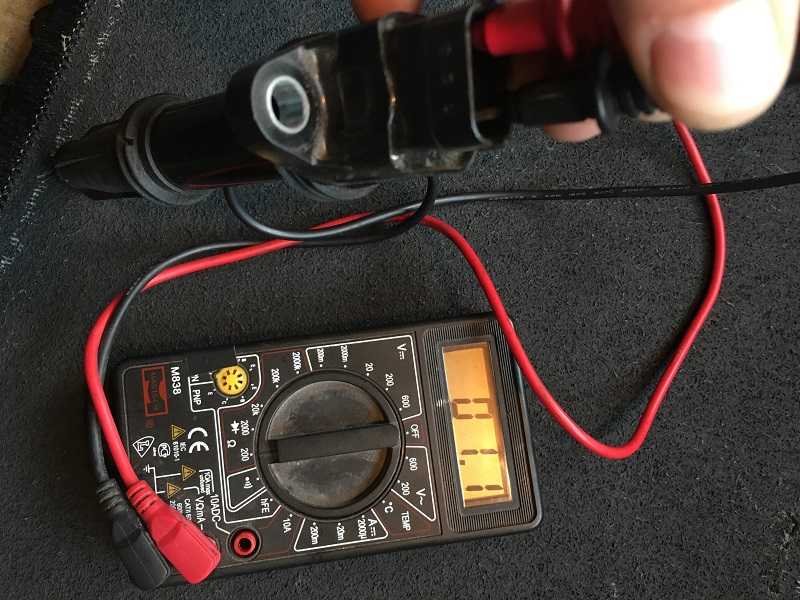

Рис. 15 Проверка катушки зажигания мультиметром

Как проверить транзистор мультиметром?

Для проверки транзистора мультиметром необходимо:

• выбрать режим проверки сопротивления;
• установить красный щуп на центральный контакт, а черным поочередно коснуться остальных;
• если прибор демонстрирует равномерное снижение показателей, значит, элемент исправен.

Также можно использовать соответствующий разъем для проверки транзисторов. Он повышает удобство процедуры, позволяет подключать контактные элементы в специальные пазы.

Рис. 16 Проверка транзистора мультиметром

Как проверить генератор мультиметром?

Проверочная процедура представлена многоуровневым процессом, требующим высокой слаженности действий от мастера. Для проведения работ необходимо.

• Установить автомобиль в неподвижном положении. Обеспечить доступ к генератору.
• Выбрать режим работы с напряжением, указав диапазон измерений.
• Подключить щупы к соответствующим клеммам на АКБ. Надежно зафиксировать прибор.
• Запустить двигатель автомобиля. После прогрева увеличить нагрузку на силовой агрегат.
• Включить потребителей электроэнергии: фары, печку, магнитолу и т.д.
• Ознакомиться с показателями мультиметра.

Если прибор выдает более 14 В на работающем двигателе и более 13,5 В при включенных потребителях, значит, генератор исправен. Более низкие значения свидетельствуют об износе щеток, повреждении генератора или проблемах в сети.

Как приобрести мультиметр?

Приобрести мультиметры поможет магазин «РИНКОМ». Мы предлагаем функциональную продукцию от ведущих производителей. Изделия соответствуют требованиям отраслевых нормативов, обладают значительным эксплуатационным ресурсом. Ознакомиться с полным спектром товаров поможет соответствующий раздел каталога.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

20 июня 2022

Полировка металла

8 марта 2022

Полировка металла на производстве и в быту

2 декабря 2021

Разновидности и специфика использования штангенциркулей

27 августа 2019

Как пользоваться развертками

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Как пользоваться мультиметром

Как пользоваться мультиметром

Устранение неполадок с электрикой для расширения навыков самоделки

Photo: AndreyPopov / Getty experience

9010 Difficulty? Без проблем.

Время на выполнение

10 минут

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Мультиметр

ПРИНАДЛЕЖНОСТИ

• Батарейки AAA или AA (дополнительно)

Нужно проверить срок службы батарейки? Или вам нужно диагностировать проблему с проводкой к розетке в вашем доме? Цифровой мультиметр-тестер может помочь вам решить эти проблемы, поэтому его полезно иметь в своем наборе инструментов. Мультиметр можно использовать для устранения самых разных проблем, и вы можете использовать это руководство, чтобы узнать, как использовать мультиметр в различных сценариях самостоятельной работы.

Что такое мультиметр и как им пользоваться?

Мультиметр , иногда называемый вольтомметром, представляет собой универсальный инструмент, который домовладельцы всегда должны иметь под рукой и который измеряет различные единицы электричества — напряжение (переменного и постоянного тока), силу тока и сопротивление.

• Напряжение: Измеряется в вольтах, переменный ток (AC) и постоянный ток (DC) — это две формы напряжения, которые может измерять мультиметр. Переменный ток — это поток электрического тока, который меняет направление, обычно встречающийся в электропроводке по всему дому. Постоянный ток — это поток электрического заряда в одном направлении, обычно используемый в батареях, транспортных средствах и другой электронике.

• Ток: Ток, который измеряется в амперах или силе тока, проверяет силу тока для определения количества электричества, протекающего через цепь. Важной мерой безопасности является проверка величины тока, когда вы выполняете электрический проект, например, подключаете выключатель света, чтобы убедиться, что электричество полностью отключено.

• Сопротивление: Измерение сопротивления определяет противоположный поток электричества, используя Ом в качестве единицы измерения. Резисторы чаще всего используются в бытовых приборах и электрических устройствах.

• Целостность: Меры проверки непрерывности для полного пути тока. Все цепи нуждаются в непрерывном пути для прохождения электричества. Например, если устройство выходит из строя, это может быть связано с разомкнутой цепью, что означает отсутствие непрерывности. Замена компонента может исправить устройство, позволяя ему снова работать правильно.

Существуют цифровые мультиметры и аналоговые мультиметры, которые выполняют одну и ту же функцию, но имеют разный дисплей. Цифровой мультиметр оснащен ЖК-дисплеем, тогда как аналоговый мультиметр имеет стрелку, которая перемещается по числовой шкале.

Устройство мультиметра

Фото: krisanapong detraphiphat / Getty Images

Узнайте о различных частях мультиметра. Помните, что функции могут отличаться от модели к модели, поэтому ваш мультиметр может не иметь точно такие же параметры, как перечисленные.

• Дисплей: Дисплей представляет собой ЖК-экран (цифровой) или шкалу (аналоговый), отображающие показания электрических измерений.

• Ручка или кнопка выбора: Это ручка или кнопка, которая позволяет переключаться между различными единицами измерения. Вот некоторые сокращения, которые вы можете увидеть на мультиметре:

  • В переменного тока (V с волнистой линией над ним)

  • В постоянного тока (V с тремя дефисами и прямой линией сверху)

  • Сопротивление (Ом или Ом)

  • Ампер (А)

  • Миллиампер (мА)

  • Непрерывность (символ диода или символ звуковой волны)

• Кнопка удержания: Кнопка удержания используется для отслеживания определенного показания на дисплее, поэтому вам не нужно записывать его, чтобы позже вспомнить измерение.

• Тестовые щупы: На мультиметре есть два щупа (также называемые щупами), которые вставляются в порты штекером типа «банан» для проверки электрических компонентов. На другом конце зонда находится металлический наконечник, иногда называемый терминалом. Красный щуп проверяет наличие тока под напряжением, а черный щуп проверяет клеммы заземления или нейтрали.

Порты: Большинство мультиметров имеют два или три порта для подключения проводов. Все мультиметры будут иметь общий порт черного цвета, помеченный как COM для общего. Сюда втыкается черный щуп. Порт mAVΩ — это порт, к которому подключается красный щуп и который используется для проверки большинства электрических измерений, таких как напряжение, сопротивление и ток. Порт mAVΩ также может быть помечен как VΩ или V. Ваш мультиметр также может иметь красный порт 10A, но он используется реже, чем порт mAVΩ, и обычно измеряет большие токи (до 10 ампер).

Меры предосторожности и подготовка

Теперь, когда вы понимаете основные способы использования и компоненты мультиметра, важно принять соответствующие меры безопасности при выполнении электромонтажных работ.

• Осмотрите мультиметр на наличие любых признаков повреждения, таких как трещины, вмятины или утечки, чтобы обеспечить безопасные и точные показания.

• Носите изолирующие перчатки и резиновую обувь для дополнительной защиты при проведении электрических испытаний.

• Не проверяйте поврежденные или изношенные провода.

• Проводите электрические испытания только в сухих условиях.

• Никогда не прикасайтесь руками к металлическим наконечникам щупов.

• Убедитесь, что щупы мультиметра работают правильно, замкнув провода. Установите мультиметр в положение сопротивления (Ом или Ом), затем подключите щупы к порту (подсоедините черный щуп к COM или общему порту, а красный щуп к красному порту мАОм). Соедините кончики щупа (старайтесь не касаться кончиков руками) и убедитесь, что показание составляет 0,5 Ом или меньше. Если показание превышает 0,5 Ом, датчики необходимо заменить.

• Всегда держите мультиметр в футляре, когда он не используется.

4 способа использования мультиметра

Следуйте этому руководству, чтобы узнать, как использовать мультиметр для измерения переменного или постоянного напряжения, сопротивления и целостности цепи.

1. Измерение напряжения переменного тока

   Фото: wattanaphob / Getty Images

   Измерение напряжения переменного тока является одним из наиболее распространенных применений мультиметра, и он может считывать показания стандартной трехконтактной настенной розетки для выявления любых потенциальных проблем с проводкой.

   • Чтобы измерить напряжение переменного тока, поверните ручку выбора на значение напряжения переменного тока, начиная с более высокого диапазона и уменьшая его по мере продвижения.

   • Если вы проверяете розетку, начните с отключения питания вилки от автоматического выключателя.

   • Затем подключите черный щуп к общему разъему, а красный щуп подключите к порту напряжения переменного тока на мультиметре.

   • Определите розетку, которую вы тестируете, и найдите широкую и узкую прорезь. В поляризованной вилке более широкий штырь является нейтральным, а более тонкий штырь — токоведущим или горячим штырем.

   • Подсоедините черный щуп (или отрицательную клемму) к нейтральному контакту, а красный щуп (или положительную клемму) к горячему контакту.

   • Проверьте показания на дисплее мультиметра.

   • Измерение должно показывать около 120 вольт, а если нет, то, вероятно, проблема с проводкой.

   • После получения показаний сначала снимите красный щуп, а затем черный щуп.

   • Отсоедините тестовые щупы от портов мультиметра в том же порядке — сначала красный, затем черный.

2. Измерение напряжения постоянного тока

   Фото: Tamer ALKIS / Getty Images

   Измерение напряжения постоянного тока можно использовать для считывания показаний аккумуляторов, в том числе автомобильных.

   Помните, что если вы тестируете автомобильный аккумулятор, включите фары на две минуты, затем выключите их, чтобы разрядить аккумулятор настолько, чтобы определить, достаточно ли осталось напряжения для эффективного питания автомобиля.

   • Отключите аккумулятор от источника питания.

   • Переключите ручку выбора на настройку напряжения постоянного тока при ожидаемом измерении на мультиметре, которое можно определить, взглянув на этикетку производителя. Например, батарея AA или AAA будет иметь индикатор напряжения сбоку от этикетки, показывающий 1,5 В.

   • Прикоснитесь черным щупом к отрицательному полюсу батареи, а красным щупом – к положительному.

   • Считайте показания на дисплее.

   • Сначала снимите красный щуп, затем черный с аккумулятора. Затем снимите разъемы с мультиметра в том же порядке — красный, затем черный.

3. Измерение сопротивления

   Фото: Hirurg / Getty Images

   Измерение сопротивления позволяет проверить сопротивление электрического компонента и определить необходимость ремонта.

   • Отключите устройство или его компонент от любого источника электроэнергии, например, электрических цепей, вилок или аккумуляторов, чтобы не было протекания тока.

   • Проверьте значение сопротивления резистора в соответствии с рекомендациями производителя или на этикетке компонента.

   • Переключите ручку выбора на значение в омах (Ом) при ожидаемом уровне сопротивления на шкале.

   • Вставьте черный щуп в разъем COM, а красный щуп в порт мАОм.

   • Прикоснитесь красной и черной клеммами к сторонам тестируемого компонента. Важно отметить, что положительные и отрицательные значения не имеют значения, когда вы тестируете сопротивление.

   • Прочтите результат измерения на дисплее. Помните, что измерительные щупы имеют сопротивление около 2 Ом, поэтому вы можете вычесть два из показаний, чтобы определить окончательное измерение.

   • Если показания мультиметра соответствуют рекомендуемому значению сопротивления, резистор исправен. В противном случае его необходимо будет заменить.

4. Проверка непрерывности

   В зависимости от мультиметра может быть настройка непрерывности. Проверка непрерывности позволяет определить, есть ли полный путь прохождения тока в переключателе, электрическом соединении, предохранителе или проводнике. Кроме того, вы можете использовать проверку непрерывности, чтобы определить, исправен ли шнур питания или нет.

   • Установите ручку выбора в положение непрерывности.

   • Подключите черный щуп к COM-порту, а красный щуп к порту мАОм.

   • Соедините кончики красной и черной клемм и найдите на дисплее число, равное или близкое к нулю — это указывает на непрерывность.

   • Поместите одну клемму на одну сторону тестируемого электрического компонента, а другую клемму — на другой конец компонента. Если число равно нулю или близко к нулю, существует непрерывность.

   • Если непрерывности нет, мультиметр отобразит «OL» или «разомкнутый контур». Это указывает на необходимость замены компонента.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• 4 причины, по которым ваша газовая плита не нагревается

  Лорен Дэвид • 30 августа 2021 г.

• 7 признаков того, что в вашем доме могут быть проблемы с электричеством

  Маргарет Вак • 30 августа 2022 г.

• 7 советов по электробезопасности дома, которые следует знать

  Джинни Бартолоне • 3 ноября 2021 г.

Измерительные щупы часто воспринимаются как нечто само собой разумеющееся, что неразумно – на самом деле они являются одними из наиболее важных частей мультиметра в качестве первой линии защиты, когда речь идет об опасных больших токах. В этом отношении крайне важно выбрать безопасные измерительные провода мультиметра, изготовленные из качественных материалов, и проверить их, чтобы убедиться, что они работают правильно. То же самое касается аксессуаров.

Ознакомьтесь с некоторыми наиболее важными факторами, которые следует учитывать при покупке и тестировании щупов для вашего нового цифрового мультиметра :

Материал

---

Материалы, используемые для изготовления выводов, высшая важность. Как вы уже можете догадаться, выводы, изготовленные из некачественных материалов, несомненно, повлияют на показания, которые регистрирует мультиметр.

В качестве примера: если определенная пара измерительных проводов изготовлена ​​из разнородных металлов, они будут иметь тенденцию давать ошибки, которые трудно отследить, если вы измеряете низкое сопротивление или низкое напряжение (т. е. при работе с низким -цепи напряжения). Причиной этого является тот факт, что контакт между разнородными металлами часто действует как термопара, генерируя собственное напряжение и искажая ваши измерения.

К счастью, на рынке представлено множество различных тестовых проводов, многие из которых разработаны специально для удовлетворения требований конкретных приложений. Некоторые из них дорогие, но точность и безопасность определенно не относятся к тем областям, где разумно экономить деньги.

Безопасность

---

Прежде чем приступить к выполнению каких-либо задач по измерению, вам необходимо убедиться, что цифровой мультиметр и его измерительные провода соответствуют категориям и имеют правильный уровень напряжения для работы, для которой они будут использоваться. Что касается категорий электрических измерений, то они определяются стандартом IEC61010 и подразделяются на следующие категории: CAT-I, CAT-II, CAT-III и CAT-IV.

Другие требования стандарта IEC61010, с которыми следует ознакомиться, относятся к открытым наконечникам пробников, зазору, выдерживаемому диэлектрическому напряжению, испытаниям на переходные процессы, ударам и маркировке.

NFPA 70E, с другой стороны, говорит, что измерительные устройства должны быть рассчитаны на электрическую среду, в которой они будут использоваться. Это касается как цифровых мультиметров, так и их измерительных проводов, а также всех необходимые средства индивидуальной защиты.

Даже если батареи хорошего качества, они все равно могут давать ложноотрицательные и ложноположительные результаты. Ложное срабатывание — это случай, когда тестер издает звук, но тока нет. Гораздо опаснее ложноотрицательный результат — когда нет звукового сигнала, хотя ток есть.

Как избежать риска

---

Как мы уже говорили, измерительные провода являются неотъемлемой частью любой цифровой мультиметрической системы, а не просто средством подключения вашего гаджета к машине, которую вы хотите протестировать. Недооцененные, изношенные или плохо изготовленные измерительные провода часто приводят к неточным показаниям и, что еще хуже, они могут представлять опасность поражения электрическим током или поражения электрическим током для человека, который их использует. Вот почему так важно иметь подходящие тестовые щупы для каждого приложения. Если работа ограничена цепями с напряжением ниже 30 В, проблемы, связанные с опасностью поражения электрическим током, значительно уменьшаются.

Тем не менее, те, кто использует провода для измерения силовых и высоковольтных цепей (240-600 В), должны знать, что использование хорошо изготовленных проводов с правильными параметрами и маркировкой имеет решающее значение. Не забывайте всегда принимать все необходимые меры предосторожности и проверять рейтинг и состояние ваших потенциальных клиентов, прежде чем приступать к каким-либо серьезным измерениям с ними.

Осмотр проводов

---

Перед использованием проводов для измерения обязательно выполните осмотр и убедитесь, что ваши провода безопасны для использования и способны точно проводить электрические сигналы. Как правило, их физическое состояние является наиболее важным фактором, который может повлиять на ваши измерения.

Начните с визуального осмотра рукояток датчика, изоляции и разъемов проводов. Убедитесь, что изоляция не имеет трещин и надрезов, так как со временем она может растрескиваться и высыхать. Тщательный визуальный осмотр — один из лучших способов выявить все физические проблемы. Здесь также важно следить за тем, чтобы в зоне между формованными штекерами типа «банан» и изолированным проводом не было трещин и зазоров.

Несмотря на то, что это не может дать вам 100% гарантии что ваши провода в безопасности, визуальный осмотр, несомненно, может выявить неисправности, которые приводят к тяжелым травмам.

Тестирование выводов

---

Убедившись, что ваши выводы не имеют визуальных повреждений и что они имеют соответствующий рейтинг, вы можете провести простой тест и, таким образом, подтвердить, способны ли они передавать сигнал в пределах допустимых параметров потерь. . Вы можете сделать это, поместив цифровой мультиметр в режим измерения сопротивления, подключив провода к гаджету, а затем соединив их наконечники. Устройство должно показывать около 0,5 Ом или меньше для тестовых проводов хорошего качества.

Кроме того, вы можете изолировать один проблемный датчик, протестировав его отдельно . Просто подключайте по одному щупу между общим входом и сопротивлением.

В качестве другой части теста вы должны трясти и шевелить провода ваших отведений и, таким образом, проверять прерывистость, которая не так очевидна при статической проверке. Непрерывность — это еще одна функция, которую вы можете использовать для проверки проводов, но не забывайте, что режимы непрерывности некоторых моделей довольно щадящие.



Принадлежности

---

Некоторые из наиболее распространенных принадлежностей цифрового мультиметра включают такие предметы, как токоизмерительные клещи, щупы, магнитные подвески, бесконтактные стержни напряжения, а также футляры для переноски. Все это часто поставляется в комплекте с цифровыми мультиметрами и различается по качеству в зависимости от марки.

Насколько нам известно, качественные токоизмерительные клещи — это наилучший аксессуар , который вы можете получить в комплекте. Это удобное устройство с «челюстями», позволяющее измерять силу тока без физического контакта с проводником. Попытайтесь найти тот, который дает точные результаты и не ставит под угрозу безопасность.



Неважно, насколько хорош ваш цифровой мультиметр, он хорош настолько, насколько хороши его измерительные провода. Выбор тестовых проводов хорошего качества и несколько минут на подтверждение того, что они соответствуют стандартам безопасности, имеют решающее значение, когда речь идет о проведении безопасных и точных измерений. Удачи!

Как проще всего подключить макетную плату к мультиметру?

Спросил 9 лет, 5 месяцев назад

Изменено 2 года, 2 месяца назад

Просмотрено 15 тысяч раз

\$\начало группы\$

Измерительные провода моего мультиметра слишком велики, чтобы пройти через отверстия в моей макетной плате. Как я могу легко подключить мультиметр для проверки напряжения на моей макетной плате?

• макетная плата
• мультиметр

\$\конечная группа\$

0

\$\начало группы\$

Используйте зажимы типа «крокодил» для измерительных проводов цифрового мультиметра и прикрепите их к проводам макетной платы (клеммы), где вы хотите провести тестирование.

Пожалуйста, посмотрите на картинку ниже, чтобы понять, что я пытаюсь сказать.

Пожалуйста, ради бога, не пытайтесь силой вставить эти штыри в отверстия макетной платы, они повредят медную полоску внутри (личный опыт).

\$\конечная группа\$

0

\$\начало группы\$

Вы можете либо сделать несколько выводов с разъемом типа «банан» на одном конце (можно купить у любого приличного поставщика электроники), а на другом штырьком, зажимом типа «крокодил» или чем-то подобным.

Или сделайте то, что я делал много раз: возьмите кусок одножильного провода (размером, подходящим для макетной платы), зачистите оба конца, оберните один конец несколько раз вокруг испытательного щупа острогубцами и воткните другой конец в макетной плате.

\$\конечная группа\$

1

\$\начало группы\$

Вы также можете приобрести аксессуары, которые подключаются к концам щупов измерительных проводов и обеспечивают небольшой захват для крепления к выводам небольших компонентов, соединительным проводам и т. д.

Конечно, короткий кусок оголенного провода, обмотанного вокруг зонда, намного дешевле 🙂

\$\конечная группа\$

2

\$\начало группы\$

Если вы не планируете проводить какие-либо измерения высокого напряжения, я бы посоветовал отрезать стандартные наконечники и припаять несколько штыревых обжимных контактов. Вы можете изолировать их термоусадкой, чтобы увеличить их долговечность.

У меня все отлично работает. Вот изображение моей установки и некоторых обжимных контактов:

Если вам трудно купить обжимные штырьки, то вы можете эмулировать это с помощью соединительного кабеля или штифта из отрывного разъема, впаянного в корпус BLS.

\$\конечная группа\$

1

\$\начало группы\$

Поскольку в моей коллекции не было зажимов типа «крокодил» (нужно исправить эту оплошность), мне удалось с помощью резинок соединить два куска металла вместе. Где один кусок металла был проводом, прикрепленным к моей макетной плате, а другой был контактом цифрового мультиметра:

На самом деле это сработало очень хорошо. Хитрость заключается в том, чтобы завязать резинку скользящим узлом, чтобы вы могли затянуть ее так сильно, как хотите. Такой узел, как здесь:

_{(источник: themathlab.com)}

\$\конечная группа\$

\$\начало группы\$

Недешево и не просто, но лучше всего мне нравятся микроклипсы из комплекта Hirschmann PMS 0,64 (пристегнутые к проводу):

_{(источник: sks-kontakt.de)}

Вы также можете подключить провода непосредственно к контактным штырям.

\$\конечная группа\$

\$\начало группы\$

Если вы найдете запасной комплект проводов штепсельной вилки типа «банан», припаяйте квадратный штырь, и теперь у вас есть невероятно простые щупы.
