Как подключить люстру – пошаговая инструкция!
Оглавление:
- Как правильно подключить люстру
- Инструменты и меры предосторожности
- Подготовка
- Подключение к выключателям
- Соединение проводов
- Видео
На первый взгляд несложная операция по подключению люстры может стать серьезным испытанием для человека, который не знаком с электрикой. Вокруг изделия множество соединений и проводов, а куда их подключать не понятно. Кроме того, все изделия разные, и может казаться, что техника тоже отличается. Но если разобраться один раз, как правильно подключить люстру, то в дальнейшем этот вопрос не будет вызывать недоумения и трудностей.
Инструменты и меры предосторожности
Подключить светильник не сложно, но без некоторых инструментов не обойтись:
- Пассатижи применяются для обеспечения надежного контакта на скрутке.
- Паяльник. Чтобы не ослаб контакт между проводами, их нужно припаивать после соединения друг с другом.
- Нож для зачистки изоляции.
- Индикаторная отвертка поможет проверить наличие фазы.
- Изолента для изоляции скрутки.
Работа с сетью представляет опасность для жизни, поэтому нельзя пренебрегать такими мерами предосторожности:
- Обязательно отключать напряжение на автоматике в электрощитовой.
- Проверить, чтобы было отключено напряжение. Выполняется с помощью тестера или специальной отвертки.
Подготовка
Если вы немного знакомы с тем, как работают электросети, то вам не нужны советы. Вы сможете своими руками установить бра и светильник. Но если вы столкнулись с подключением электрики в первый раз, то рекомендуем последовать советам экспертов. Подключение может оказаться не таким сложным процессом, как кажется человеку, который столкнулся с этим впервые.
В качестве меры осторожности следует перевести автоматический выключатель в электрощитовой в режим «отключено», чтобы при подключении светильника питание отсутствовало.
Кнопки выключателя тоже должны быть выключены.
Главное, разобраться с двумя нюансами:
- Какой провод является фазным а какой нулевым. Перед тем, как делать монтаж люстры, нужно понять, какие части системы будут под напряжением. Если здание построено давно, то жилы имеют одинаковый цвет. В новостройках провода бывают разноцветными. Маркировка по цвету может иметь разное значение. Прозвон (проверка напряжения) поможет понять, где какой провод. Ориентироваться только на цвет не нужно.
- Заземляющий проводник. Чтобы ток уходил в землю, когда по проводнику идет напряжение, используется заземление. Он присутствует после проведения капитального ремонта или в новостройке. По нормативам провод заземления должен быть определенного желто-зеленого цвета. Если после подключения двух жил заземления их не изолировать, то это может привести к короткому замыканию.
При сделанной проводке разобраться с системой не трудно. Из нескольких проводников, торчащих на потолке, один будет фаза, другой – ноль.
Чтобы увидеть, как подключить люстру к двухклавишному выключателю, нужно найти две фазы и ноль. Для прозвона используется мультиметр или отвертка с индикаторной лампочкой. Когда есть напряжение, она загорается. Напрямую к люстре всегда подходит ноль, а фаза должна разрываться выключателем. Это делается в целях безопасности, чтобы при замене лампочки человека не ударило током.
Для прозвона проводов нужно использовать такую технику:
- Переключатель нужно поставить в положение «вольты».
- Выбирается шкала более 220 В.
- Щупами нужно касаться проводов. Нельзя прикасаться к оголенным проводом руками.
- Если два провода оказались фазами, то никакой реакции у прибора не будет. Третий провод будет ноль.
- Для проверки нужно соединить фазы с нулевым элементом.
- Индикатор показывает 220 В. Это указывает на то, что пара найдена.
- Сделайте собственные маркировки, чтобы не запутаться. Можно использовать яркие маркеры или кусок липкой ленты. Фазу важно обозначить красным цветом, а ноль – синим.
Фазу важно обозначить красным цветом, а ноль – синим.Если у вас дома есть индикаторная отвертка, то самостоятельно проверить электричество будет еще легче. Отвертка должна коснуться оголенного проводника. Если лампочка загорелась, значит, вы нашли фазу. Если реакции нет, значит, перед вами ноль.
Гораздо проще разобраться с двумя проводами. Если нет третьего элемента, то один провод – это фаза, а второй – ноль. Тут все просто.
Подключение к выключателям

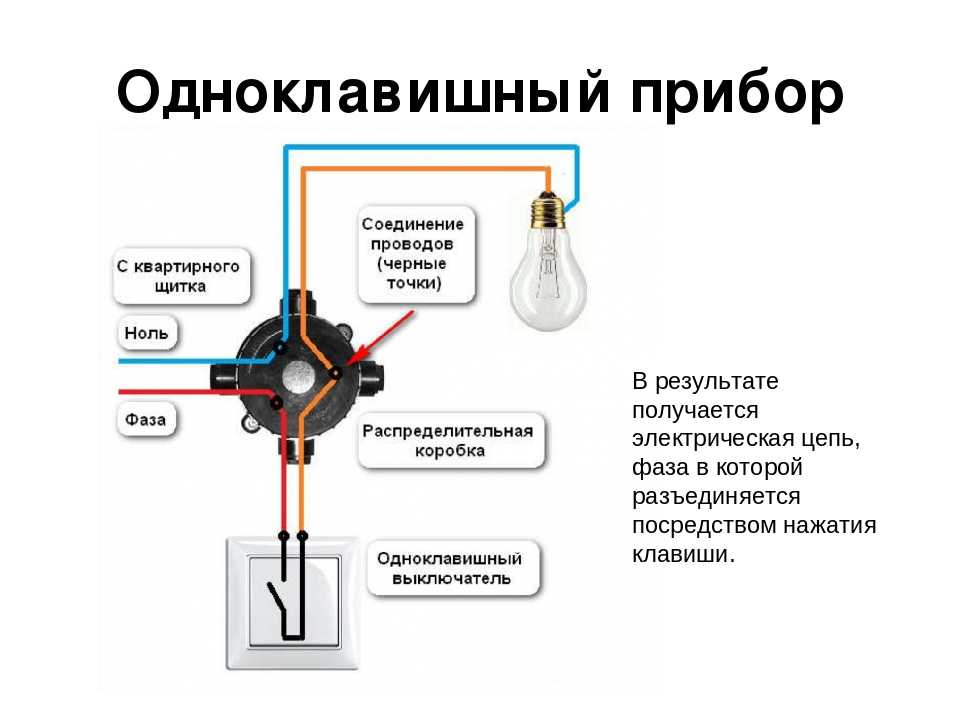

Чтобы подключить люстру с 2 проводами, нужно один из элементов светильника прикрутить на фазу, а другой – монтировать на ноль. При этом не имеет значение, какой предмет к какому соединять.
При двухклавишном выключателе и при наличии двух фаз на потолке, есть несколько вариантов монтажа:
- Все фазы скручиваются в одно целое. Затем к ним подключается провод с бра или другого светильника. Освещение будет активироваться от любой из клавиш.
- Одну фазу нужно использовать, соединив с нулем. Второй провод – изолировать. На выключателе будет работать только одна клавиша. Вторая будет не задействована.
Второй провод – изолировать. На выключателе будет работать только одна клавиша. Вторая будет не задействована.Если на светильнике несколько лампочек, то и проводов будет несколько. Желто-зеленый – цвет заземления. Нужно отыскать такое же изделие на потолке и соединить элементы между собой. Также есть вариант игнорировать элемент, если похожего изделия нет на потолке.
Паниковать не стоит. Разобравшись, как осуществляется монтаж, станет ясно, что установка не намного труднее, чем с двумя проводами.
Принцип подключения одинаковый во всех случаях. Чтобы подключить люстру с 3 проводами, нужно убедиться, какие два элемента относятся к фазам, а какой – к нулю. Обычно в электрике ноль обозначается синим цветом, но лучше проверить его на индикаторе. Следующие шаги такие:
- Все элементы нужно соединить в одно целое.
- Происходит группировка. Мастер произвольно разбивает лампочки, которые будут относиться к одной или другой клавише. Если люстра имеет пять рожков, то можно разбить количество светильников по своему усмотрению. Привычным вариантом является 2+3, но для экономии электроэнергии некоторые используют схему 1+4.
Привычным вариантом является 2+3, но для экономии электроэнергии некоторые используют схему 1+4.Схема подключения изделия к выключателю с одной клавишей такая:
- Все проводники, имеющие одну маркировку, скручиваются в единое.
- Соединяются с проводам на потолке. Важно, чтобы провода скручивались между собой оголенными частями. Если вы захотите включить свет в комнате, нажмете на клавишу, то свет будет исходить от всех лампочек.
Соединение проводов
Проведение электрики в доме требует опыта. При подключении люстр нет мелочей, которые не имеют важного значения. Необходимо проводить установку строго по схеме. Если нужно объединить все провода, то процесс кажется простым: все элементы скручиваются, а потом на них надевается колпачок для защиты. Все не так легко.
Если не паять соединения, то скрутка начнет нагреваться в момент эксплуатации, что приведет к окислению металла. Для мастера, который умеет работать с паяльником, соединить все части с помощью этого прибора не составит труда.
Когда между частями установится контакт, то оно не вызовет сложностей.
Неважно, что вы хотите сделать: подключить люстру с 4 проводами или с двумя, но просто соединять элементы выключателя и проводов на потолке не достаточно. Скрутки не подходят с точки зрения безопасности. Электрики используют специальные зажимы, называемые клеммными, типа WAGO. Для работы с ними не требуются дополнительные инструменты, такие как отвертка и пассатижи. Достаточно вставить жилу в клеммный зажим и пальцами прижать пластину.
В комплектацию люстр некоторых производителей входят эти приборы. Но даже если их нет в коробке со светильником, их легко заказать в любом строительном магазине.
Те, кто пытался вставить скрутку, состоящую из нескольких проводов, заметили, что сделать это сложно. Отверстие кажется очень маленьким. Чтобы решить эту проблему, к отверстию припаивают проводник. Его удобно вставлять в коробку.
Если у вас проводка с несколькими жилами (жила не монолитная, состоящая из нескольких проволочек), и ее вам нужно подключить к элементам на потолке, тогда нужно облудить провод припоем.
Это делается для того, чтобы внутри винтового клеммника жилки провода не расползались под давлением винта. Если применяете зажимы типа WAGO, тогда лудить провод не нужно, так как прижим осуществляется плоской пластиной.
После соединения, жилы изолируют (в случае паяных или сваренных скруток), аккуратно укладывают либо в коробку люстры (располагается у основания), либо под потолок, если используется подвесной или натяжной потолок.
Видео
пошаговое руководство + фот от профи
Раньше или позже, но каждый столкнётся с необходимостью заменить люстру или светильник. Возможно это будет неудачно брошенный мяч ребёнком или ремонт, но когда придёт время придётся разбираться в хитросплетениях проводки.
И если опытный электрик без труда определит какой провод за что отвечает, то у человека не опытного могут возникнуть проблемы. Также не стоит забывать что работать придётся с электричеством, которое не терпит к себе небрежного отношения.
Просто посмотреть на фото с инструкцией, как подключить светильник, будет недостаточно. Давайте разберёмся как безопасно и качественно осветить свою квартиру.
Краткое содержимое статьи:
Как найти разобраться в проводах?
Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.
На самом деле в этом нет ничего сложного и при должном подходе каждый сможет справиться с поставленной задачей.
И прежде чем разобраться с инструкцией как подключить светильник, разберёмся как с проводкой.
Как найти провод заземления
Взглянув на потолок можно увидеть торчащие от туда провода. Их может быть два, три, а то и восемь. Хотя бы один из точно является нулём, также в новых домах может быть провод с заземлением. Остальные провода это фаза.
Если на вашей люстре есть провод заземления, а в проводке его не нашлось, ничего страшного.
По стандарту он должен быть жёлто зелёного цвета.
Необходимо просто качественно его заизолировать и оставить не подключённым. Но заизолировать его нужно обязательно, в противном случае, лень и невнимательность может привести к короткому замыканию и возгоранию проводки.
Ищем фазы и ноль
К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.
Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.
Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.
При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.
Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.
А если провода только два, то тут для анализа мультиметр подойдёт слабо. Так как у нас только два варианта фаза и ноль, то чтобы точно определить провода индикаторная отвёртка подойдёт как нельзя лучше.
Как соединять провода
Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.
Нельзя просто скрутить провода и думать если работает, то и хорошо. Электрика очень серьёзно наказывает попустительское к ней отношение.
Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.
Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

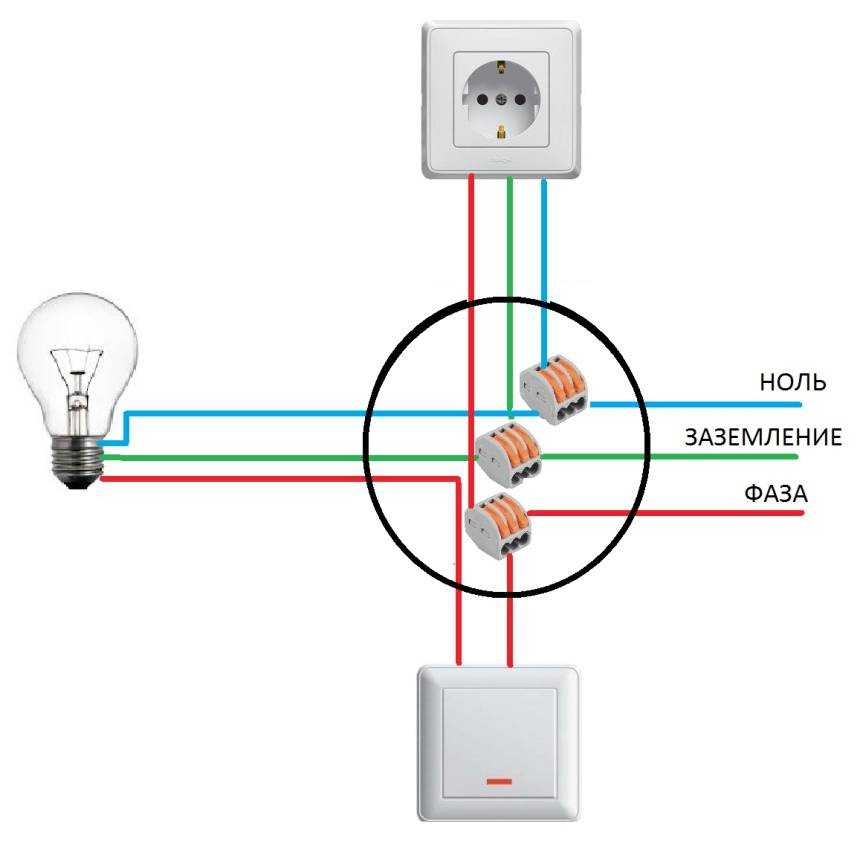

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.
После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.
Подключение различных светильников
Кроме всего прочего существую некоторые нюансы для подключения различных типов светильников.
Люминесцентные светильники
Ответ на вопрос как подключить люминесцентные светильники прост. Так же как и обычные, но с одним существенным условием.
В сеть для запуска таких светильников должны быть внедрены специальные пусковые устройства. От их качества и будет зависеть как долго проработают лампы.
И если вы решили использовать именно такой тип светильников позаботьтесь заранее о пусковых устройствах.
Точечные светильники
Как подключить точечные светильники? Так же как и остальные, но для них потребуется заранее подготовить пространство для их установки. Необходимо заранее провести проводку и установить крепёжные элементы.
Светодиодные светильники
Шаги для подключения светодиодных светильников, не отличаются от подключения обычных ламп накаливания. Но качество и долговечность работы таких светильников заметно больше.
Фото процесса подключения светильника своими руками
Вам понравилась статья? Поделитесь 😉
Полезный совет по установке ламп
Полезный совет по установке лампВаш запрос не дал результатов
Следуйте за нами в социальных сетях
Бесплатная лампочка со всеми лампами*
Бесплатная доставка при заказе на сумму более 99 евро
100-дневная политика возврата
Подвески и гиря
Кабель подвесного светильника может выдерживать определенный вес пропорционально количеству проводов в кабеле (2 или 3) и площади их поперечного сечения (0,75 мм2 или 1 мм2).
Количество проводов определенного сечения в мм2 определяет максимальный вес светильника в килограммах:
2 провода по 0,75 мм2 – максимальный вес 2,2 кг
2 провода по 1 мм2 – максимальный вес 3 кг
3 провода по 0,75 мм2 – максимальный вес 3,4 кг
3 провода по 1 мм2 каждый – максимальный вес 4,5 кг
Установка
Перед установкой новой лампы не забудьте отключить электричество. Вы можете быть уверены, что электричество действительно отключено, оставив еще одну лампу в том месте, где вы будете работать. Если он гаснет, когда вы отключаете выключатель, значит, работать безопасно.
Даже если свет погаснет, мы рекомендуем еще раз проверить напряжение, чтобы быть уверенным на 100%.
Подсоединение кабелей к патресной коробке
Если провода здания выходят из патрицной коробки или просто из отверстия в потолке или стене, вы не сможете повесить лампу прямо на эти провода.
Вам понадобится крюк и приспособление для снятия веса или подвесной винт.
Пошагово
1. Выключить электричество.
2. Снимите 3-5 см внешней оболочки кабеля лампы.
3. Снимите покрытие внутренних проводов. Скрутите вместе медные концы отдельных проводов и обрежьте их на длину ок. 6 мм.
4. Вставьте провода в разъемы, убедившись, что весь медный провод находится внутри разъема, и затяните винты.
5. Подвесьте лампу на крючок и накройте плафоном.
Подключение кабелей к розетке или распределительной коробке лампы
Распределительная коробка розетки или лампы имеет специальные разъемы для проводов лампы и встроенную систему облегчения веса. Розы обычно могут выдерживать до 5 кг, но собственный кабель лампы имеет свои ограничения по весу, как мы объяснили выше. Если лампа не собирается висеть прямо под розеткой или распределительной коробкой, вы можете установить гусиную шею или крюк, а также компенсатор веса или подвесной винт.
Соединители
Розетка или распределительная коробка может содержать до 4 разъемов, обозначенных следующим образом:
N или 0 – нулевой провод
M или M1 – средний провод – ток от настенного выключателя
L, P, F или M2 – фаза – нормальный ток от второго переключателя в двойном переключателе
(см. символ внизу) , J или gnd – земля/земля
Пошагово
1. Выключить электричество.
2. Снимите 3-5 см внешней оболочки кабеля лампы.
3. Снимите покрытие внутренних проводов. Скрутите вместе медные концы отдельных проводов и обрежьте их на длину ок. 6 мм.
4. Вставьте провода в разъемы, убедившись, что весь медный провод находится внутри разъема, и затяните винты. Потяните за кабель, чтобы убедиться, что провода надежно закреплены. Подключайте зеленый или желтый провод только при наличии заземляющего разъема.
5.
Пропустите кабель под кабельной опорой, убедившись, что внешнее покрытие не повреждено. Завинтите опору и потяните за кабель, чтобы убедиться, что он надежно закреплен. Привинтите или зафиксируйте розетку на месте. Не забудьте обрезать отдельные провода так, чтобы оставалось только 6 мм меди, и убедитесь, что и розетка, и кабельная опора надежно закреплены.
На втором рисунке ниже показаны прорези, помеченные калибром, в инструменте для зачистки проводов.
) Затем наденьте компенсатор натяжения на провод так, чтобы резьбовая часть была обращена к концу провода, где будет проходить розетка. Подождите, пока розетка будет подключена и собрана, прежде чем вкручивать компенсатор натяжения в крышку розетки и заменять установочный винт в компенсаторе натяжения.
В наших сплошных и бакелитовых головках нет этого кольца, поэтому этот шаг можно пропустить. Для всех типов разъемов сначала отвинтите установочный винт крышки разъема настолько, чтобы конец винта не был виден в отверстии для проводов крышки. Затем наденьте колпачок розетки на провод широким отверстием к концу провода, где будет находиться розетка.
. Чтобы предотвратить врезание в нижележащие провода, мы рекомендуем максимально воздействовать на выдвижное лезвие ножа, чтобы оно могло прорезать толщину оболочки. Если вы надрежете изоляцию на нижележащих проводах, вам нужно будет отрезать эту часть провода и заново снять тканевую оплетку и оболочку. Отрежьте пластик и всю внутреннюю обивку (немного бумаги и/или дополнительного пластика), оставив только внутренние провода. Обклейте неровный край обрезанной пластиковой оболочки скотчем, чтобы этот участок оставался аккуратным.
Инструмент для зачистки проводов — лучший инструмент для удаления изоляции, потому что он не режет медь, а только пластик вокруг меди. Если вы в конечном итоге потеряете медные нити, вам нужно отрезать концы, сдвинуть конец ткани и куртку, если она есть, назад на ½ дюйма и снова зачистить концы, чтобы у вас было полное количество медь. Вам нужно, чтобы вся медь имела безопасное соединение с розеткой. Теперь скрутите медные жилы вместе.
В проводе без солнечных часов горячий провод черный, а нейтральный белый. Sundial Wire использует соглашение с полосами/без полос, так что цвет пластика не виден через оплетку. Также в некоторых наших проводах нет полосатого провода, а есть бежевый провод, который является горячим, и белый провод, являющийся нейтральным.
