Подключение светодиодного светильника к сети 220В

Оглавление:

1. Введение
2. Меры предосторожности и инструменты
3. Подключение светодиодного светильника к 220В
4. Подключение светодиодного светильника с тремя контактами
5. Подключение потолочного светодиодного светильника
6. Видео

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления – желтым. Фазный обозначается отличным от двух остальных цветов.

1. Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
2. Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

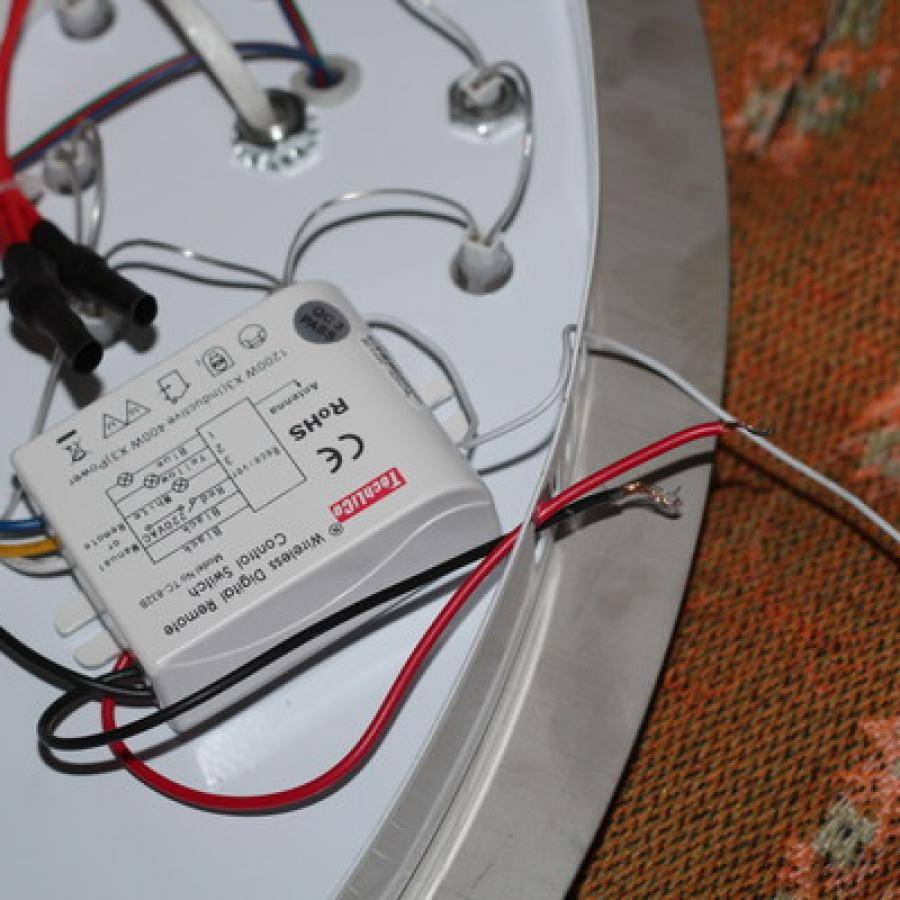

Подключение потолочного светодиодного светильника

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой – она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Видео

Назад

Рассказываем и показываем, как подключить светодиодный светильник к 220в

Мастера компании “GreenLed” каждый день консультируют и дают ответы на запрос покупателей – какие есть нюансы при подключении светодиодных светильников. Всегда есть возможность заказать услуги профессионального электрика, но большинство людей предпочитает попробовать сначала самостоятельно подсоединить устройство освещения, функционирующее на светодиодах, к электрической сети.

Мы продаем трековые светодиодные светильники для жилых, коммерческих и офисных помещений. Вариант, как правильно подключить светильник, никак не коррелирует с их конструктивными особенностями. Правила всегда одинаковые.

В данном материале расскажем все о подключении светодиодного светильника на простом человеческом языке. А также осветим тему, как подключить два или три светодиодных светильника (с этим часто возникают проблемы).

Как подключить светодиодный светильник к сети 220В

Часть покупателей спрашивают у нас, как решить задачу по электрическому питанию светодиодных светильников от переменного напряжения стандартной сети в 220 Вольт. Вообще-то никакой особой проблемы тут нет. Лучше всего приобретать агрегаты с уже встроенным в них преобразователем AC/DC. Такие устройства можно тут же подсоединять к обычной электропроводке в вашем доме или офисе.

Как подключить светодиодный светильник? Легко и просто. Рассказываем.

Чаще всего в светильнике есть маленький преобразовательный блок и пара проводов непосредственно для подключения. Этот самый блок выпрямляет, стабилизирует и понижает входное напряжение до необходимого значения. В продукции компании Greenled этот блок называется драйвер. Он находится внутри корпуса светильника. Подробнее про устройство осветительного прибора можно почитать здесь.

Как подключить светильник 2/3 проводами

Светодиодный светильник функционирует на 2 или 3 проводах. В большей части жилых пространств и офисов электроразводка произведена 2 проводами: нулевым и фазным. Это, соответственно, синий либо голубой провод и второй – белый, оранжевый, коричневый, черный, серый, красный, фиолетовый или бирюзовый. 3-й, заземляющий провод, окрашенный в желто-зеленый, в большинстве случаев не применяется.

Вы можете встретить различные цветовые решения. Мы постарались учесть все возможные варианты.

Соответственно, подсоединение светильника в стандартизированном варианте проводится посредством 2-х проводов и при помощи специализированных клеммников. На корпусе блока электрического питания прибора вы найдете латинские буквы, обозначающие входные проводники: “L” означает “фаза”, “N” означает “ноль”. Именно так осуществляется 2-проводное подключение без применения заземления.

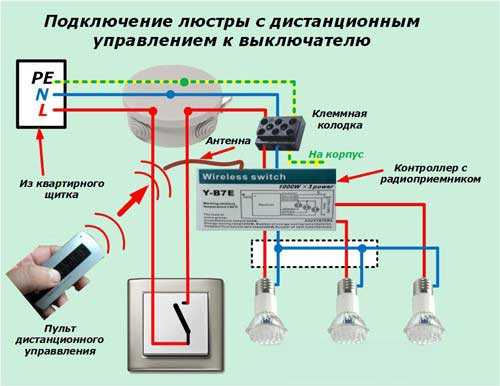

Обычно схеме подключения светодиодных светильников выглядит так.

Если вы обнаружили в сети обособленную заземляющую жилу, ее нужно будет присоединить к соответствующему выводу на корпусе устройства. Это даст заземление в 3-проводном способе подключения.

Редко используется, но иногда встречается.

Как подключить два, три светильника и больше

Пожалуй, в 80 процентах случаев нужно подключить более одного светильника от 1 выключателя – два, три, четыре и более. Как вариант, в вашем жилом помещении имеются натяжные потолки, и вы решили использовать целый пул светильников, размещенных по потолкам в нескольких комнатах. В реальности применимы 3 базовые схемы подключения светильников, они соответствуют трем топологиям электроразводки:

1. Последовательная. Производим прокладку фазного провода к 1-у прибору и от него последовательно ко 2-му, 3-му и так далее последовательно и по порядку. Нулевой проводник будет соединен непосредственно с последним в ряду светильником. Преимущество метода: потребуется мало проводов и совсем немного времени. Недостатки метода: чем больше приборов будет подключено в последовательной электроразводке, тем меньше будет яркость каждого из них. А еще при поломке хотя бы одного светильника заканчивают свою работу вообще все – сколько бы их ни было в цепочке.

Этот способ подходит, если надо “дешево и сердито”.

2. Параллельная. Этот метод отличается большей практичностью. По сути, к каждому прибору подтягивается свой кабель. Недостаток очевиден: огромный перерасход кабельной продукции. Однако плюсы данного метода обычно перевешивают чашу весов: яркость светильников будет такой, как обещают производители, а поломка одного прибора не приведет к выходу из строя других – они будут продолжать “гореть”, как и прежде.

Проводов больше, зато высокая яркость освещения.

3. Лучевая. Лучевая топология электроразводки считается даже не самостоятельным методом, а скорее вариантом параллельной. Однако такой метод помогает потратить гораздо меньше электрокабеля. Первостепенно устанавливают кабель до точки на стене или потолке, что равномерно удалена от смонтированных осветительных приборов. Там ставят распределительную коробку. И уже от нее тянем короткие кабельные линии к светильникам.

Как вы понимаете, метод не во всех случаях подходит, но если приборы расположены радиально или по периметру квадрата – это вполне возможно.

Одноклавишные и двухклавишные выключатели

Во время прокладки проводки используется два типа выключателей:

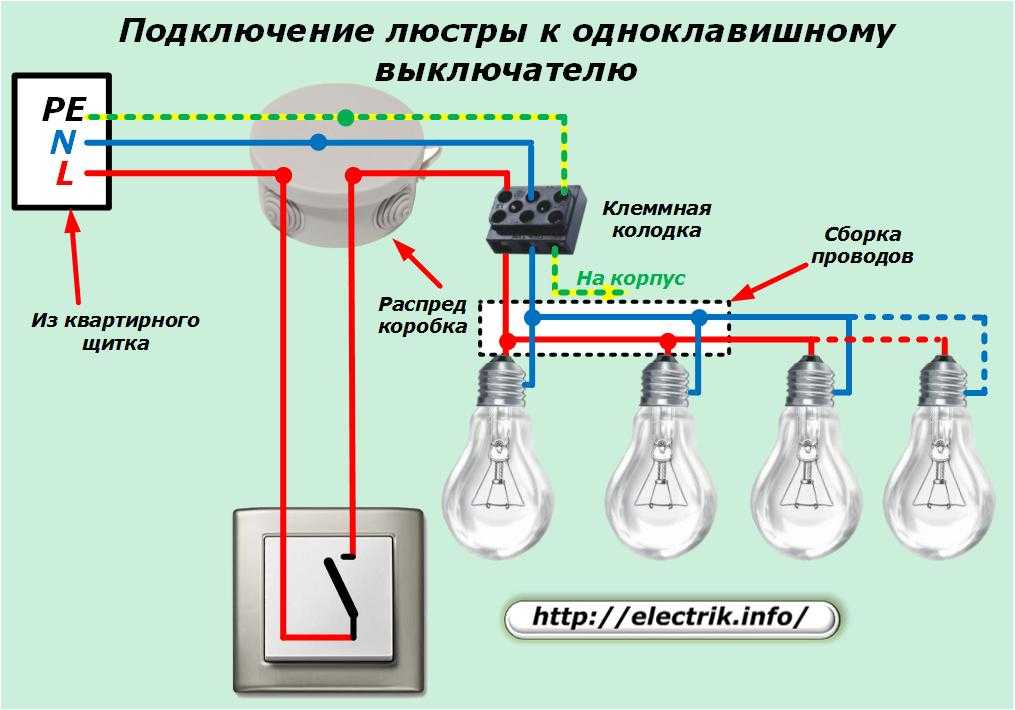

одноклавишные – созданы для управления 1 или рядом светильников. Например, свет загорается одновременно в туалете и в ванной. Здесь будет только 1 пара контактов;

Обратите внимание, как идут провода.

двухклавишные – можно включать или выключать 2 отдельных прибора или же 2 отдельные группы приборов. Например, горит свет в коридоре, но НЕ включается в спальне в этот момент. Здесь будет 2 пары контактов.

На практике это будет выглядеть так.

Отметим: на контакты выключателя нужно подводить фазный проводник. Он будет коммутироваться ими, коррелируя с положением клавиши (нажата или не нажата). Нулевой провод ведем к прибору прямо из распределительной коробки, здесь коммутация не нужна.

Максимально подробно проиллюстрировано на схеме.

С помощью чего производится подключение светодиодных светильников

При установке вам потребуются высококачественный инструментарий и дополнительные материалы. Если решили делать все своими руками, купите плоскогубцы и кусачки. Вероятно, они есть у вас дома. Также понадобятся отвертки двух типов – стандартная и индикаторная с отлично изолированными рукоятками (чтобы вас не ударило током).

Для соединений, что относятся к межпроводному виду, замечательно подходят клеммные разъемы зажимного типа. Также можно приобрести стандартные клеммники под винт из пластика – это будет выгоднее по финансовым соображениям.

Итоговый набор покупок небольшой, но к выбору необходимо подходить максимально ответственно.

Дополнительно лучше прикупить рулон ленты для изоляции. А если предполагается, что придется производить зачистку жил от изоляции, стоит также добавить к списку покупок стриппер, также называющийся щипцами для зачистки электропроводов.

Как подключить светодиодный светильник к сети 220В и не получить удар током

Защитить себя вам помогут самые простые меры предосторожности, вынесенные вами еще со школьных уроков ОБЖ. Базовое правило – не начинайте никакие работы без полноценного отключения подачи электричества в квартиру или офис (то есть во все помещение, а не только в одно место). Недостаточно вырубить светильник или обесточить комнату, потребуется отключить нужный «автомат» в электрощитовой.

Так выглядит электрощиток.

Но даже после этого перед тем, как приступать, проверьте, что напряжение в 220 Вольт на проводах действительно отсутствует! Это можно сделать посредством специального индикатора. Чтобы гарантированно обезопасить себя от удара током, наденьте специальные диэлектрическими перчатки из резины.

Еще одно правило: нашли при внешнем осмотре механическое повреждение прибора, не монтируем его, так как электроизоляция могла быть нарушена. Правило безопасности, не касающееся напрямую электроники: если монтаж производится на приличной высоте (потолок), используем надежную стремянку и не используем стул, стол, кресло, табурет.

Когда монтаж будет произведен, нужно убедиться в том, что схема подключения светодиодного светильника или нескольких светильников верна. Также проверяется надежность получившихся соединений. Если все сделано верно, и неправильные коммутации исключены, не должно произойти короткого замыкания в электрической сети.

Обратитесь к мастерам

Даже если вы не хотите заказывать услуги электрика, не стоит пренебрегать помощью профессионалов – вы можете пообщаться с мастерами компании “GreenLed” и получить развернутую консультацию по подбору светильников, расчету количества и безопасных способах их установки.

Рекомендуем посмотреть:

3-проводная светодиодная панель — белый, синий, черный

Многие дома, предприятия и владельцы транспортных средств в последнее время предпочитают светодиодные лампы обычным лампам накаливания. Это в основном связано с их низким энергопотреблением, что приводит к снижению счетов за электроэнергию, что помогает вам сэкономить деньги.

Как подключить вилку 220 В с 3 проводами?…

Пожалуйста, включите JavaScript

Как подключить вилку 220 В с 3 проводами? (Решено)

Если вы планируете установить светодиодные блоки самостоятельно, очень важно, чтобы вы понимали все, что касается проводки светодиодной панели. Хотите верьте, хотите нет, но многие люди не одобряют эту область из-за убеждения, что она сложна.

К счастью для вас, мы здесь, чтобы положить конец этой тайне. В этой статье мы расскажем вам все, что вам нужно знать о проводке светодиодной панели и о назначении различных проводов.

сообщите об этом объявлении

Основы О проводке светодиодной панели

Первое, что вам нужно знать, это то, что светодиодные панели подключаются по-разному в зависимости от их функции. Давайте разберем их для вас:

Светодиодная панель с одним проводом

Эти типы панелей представляют собой однофункциональные лампы и заземлены (-) через нижнюю часть корпуса. В этом случае один провод, который может быть белым, черным или красным, будет действовать как положительный (+) функциональный провод.

Двухпроводная светодиодная панель

Далее идут двухпроводные светильники , которые также являются однофункциональными устройствами. В большинстве случаев провода бывают черными и белыми, причем первый обычно является плюсом, а второй — землей (-).

3-проводная светодиодная панель — какой провод для чего?

Этот тип освещения находится в центре нашего обсуждения и является многофункциональным. Здесь представлены три провода: белый, черный и красный, и все они имеют разное назначение. Здесь красный — плюс, черный — второй плюс, а белый — земля.

Основное преимущество трехпроводного блока заключается в том, что вы можете использовать его в том приложении, которое, по вашему мнению, наиболее подходит для вас. Например, вы можете использовать его для торможения и мигания или для бега и торможения, в зависимости от того, что вам больше подходит.

Иллюстрация

Давайте дадим вам краткую иллюстрацию того, как вы можете сделать проводку на 3-проводной светодиодной панели. Если вы решите установить фонарь в качестве тормоза и поворотника, выполните подключение следующим образом.

Начните с подключения черного провода фары к положительному проводу стоп-сигнала автомобиля, а затем подключите красный провод светодиода к положительному проводу указателя поворота автомобиля, идущему от реле мигалки.

NB: Важно отметить, что, когда речь идет о светодиодных фонарях вторичного рынка, в проводке не соблюдается какой-либо определенной схемы. Поэтому, когда вы столкнетесь с белой, синей и черной световой полосой проводов, не удивляйтесь, поскольку принципы подключения в основном одинаковы.

Как отличить положительные и отрицательные провода

Не все из нас являются экспертами в различении положительных и отрицательных проводов в трехпроводной сборке. К счастью, есть простой способ сделать это, и он включает в себя использование 9v аккумулятор для проверки полярности светодиодных индикаторов.

Начните с прижатия провода, который, как вы подозреваете, является отрицательным, к отрицательной стороне батареи (о чем вы, очевидно, знаете). В то же время приложите один из двух оставшихся проводов к положительной стороне батареи 9 В.

Если вы ошибетесь и в конечном итоге нажмете два плюса на 9-вольтовую батарею, т. е. плюс светодиода к плюсу батареи, а плюс светодиода к минусу батареи, вы не должны ожидать каких-либо повреждений.

Подключение батареи

К этому моменту вы должны определить напряжение, необходимое для эффективной работы световой панели. Теперь наступает часто сложная часть подключения вашей батареи, которую вам придется делать с помощью паяльника.

Если вы не уверены, что влечет за собой пайка, вы всегда можете обратиться к различным видеороликам в Интернете, в которых показано, как это сделать. Однако мы считаем, что процедура довольно проста: вы нагреваете материал так, чтобы он покрывал определенную область.

Как только материал высохнет, две поверхности будут прочно соединены.

Несмотря на то, что существуют более простые способы выполнения соединения без пайки, мы сочли его удобным и эффективным в такой небольшой операции.

Кроме того, если вы установили правильное напряжение и выключатель на месте, ничто не должно препятствовать протеканию тока, и у вашей светодиодной панели не должно возникнуть проблем с освещением. Эта настройка, которую мы предоставили, довольно проста, и если вам удобно что-то более сложное, продолжайте и сделайте это, так как вариантов много.

Вы можете прочитать другой пост по теме: Как прикрепить светодиодные светильники к потолку

Подключение световой панели может быть не вашей чашкой чая, но вы не должны оставлять ситуацию такой, какая она есть. Мы предоставили вам простое руководство, которому вы можете следовать и убедиться, что трехпроводные сборки не такие загадочные, как раньше.

Во избежание таких проблем, как короткое замыкание, было бы разумно обратиться к схеме подключения 3-проводной светодиодной панели, которая поможет вам все сделать правильно.

Была ли эта статья полезной?

ДаНет

Полное руководство (схема включена)

Как подключить светодиодные ленты: подробное руководство (схема включена)



универсальность и энергоэффективность.

Однако подключение светодиодных лент может быть немного сложным, особенно если вы новичок в электронике своими руками.

В этом руководстве мы рассмотрим все, что вам нужно знать о том, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

Падение напряжения

Падение напряжения является распространенной проблемой, которая может возникнуть при подключении светодиодных лент.

Это происходит, когда напряжения, подаваемого на светодиодную ленту, недостаточно для равномерного питания всех светодиодов, что приводит к более тусклому или неравномерному освещению участков ленты.

Чтобы смягчить влияние падения напряжения, рекомендуется подключать светодиодные ленты параллельно источнику питания, что способствует равномерному распределению мощности и препятствует тому, чтобы конец ленты выглядел тусклее, чем начало.

Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?

Параллельное соединение

При подключении светодиодных лент важно подключать их параллельно, а не последовательно. Их последовательное соединение может привести к неравномерной яркости и может привести к выходу из строя всей ленты, если выйдет из строя один светодиод. Их параллельное подключение гарантирует, что каждый светодиод получает одинаковое напряжение и ток, что обеспечивает равномерную яркость и надежность.

Наиболее распространенным способом избежать проблем с падением напряжения является параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

НЕ подключайте несколько лент последовательно к источнику питания, контроллеру или усилителю светодиодной ленты.

ШИМ-усилитель

Если вы хотите контролировать яркость светодиодных лент, вы можете использовать ШИМ-усилитель (широтно-импульсная модуляция).

ШИМ-усилитель позволяет регулировать яркость светодиодов за счет изменения скважности импульсного сигнала.

Это простой и эффективный способ создания динамических световых эффектов.

Подключение одноцветных светодиодных лент

Для подключения одноцветных светодиодных лент вам потребуется блок питания, светодиодная лента и разъем. см. приведенную ниже схему подключения одноцветных светодиодных лент.

Шаг:

Сначала подключите светодиодную ленту к разъему.

Затем подключите разъем к источнику питания.

Убедитесь, что вы правильно подключили положительный и отрицательный провода, так как их перепутывание может повредить светодиодную ленту.

Подсоединение одноцветных светодиодных лент с нерегулируемыми светодиодными драйверами

Обычно одноцветную светодиодную ленту подключают к нерегулируемому источнику питания без какого-либо контроллера. Однако важно следить за тем, чтобы суммарная мощность светодиодных лент не превышала 80% от мощности блока питания по принципу 80%-го блока питания.

Одноцветные светодиодные ленты Wring с диммируемыми светодиодными драйверами

В ситуациях, когда нам необходимо отрегулировать яркость светодиодной ленты, необходимо подключить одноцветную светодиодную ленту с диммируемым блоком питания.

Три наиболее распространенных метода диммирования: 0–10 В, Triac и DALI.

Схема подключения диммируемого светодиодного драйвера 0-10 В

Схема подключения симисторного диммируемого светодиодного драйвера

Схема подключения диммируемого светодиодного драйвера DALI

Одноцветные светодиодные ленты Wring со светодиодными контроллерами

Другой вариант для регулировка яркости одноцветной светодиодной ленты осуществляется подключением ее к контроллеру.

Без ШИМ-усилителя

Если вы подключаете только несколько светодиодных лент к светодиодному контроллеру, светодиодный усилитель может не потребоваться.

С усилителем ШИМ

При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не требуется.

Одноцветные светодиодные ленты Wring с декодером DMX512

Как подключить перестраиваемые белые светодиодные ленты

Перестраиваемые белые светодиодные ленты обычно поставляются с двумя светодиодами с разной цветовой температурой и тремя проводами. Регулируя яркость каждой цветовой температуры, можно изменить смешанную цветовую температуру для достижения желаемого эффекта освещения.

Настраиваемые белые светодиодные ленты позволяют регулировать цветовую температуру светового потока.

Для подключения 3-проводной схемы подключения светодиодных лент настраиваемой белой светодиодной ленты вам понадобится блок питания, светодиодная лента, контроллер и разъем.

Шаг:

Сначала подключите светодиодную ленту к контроллеру, а контроллер к источнику питания.

Затем подключите разъем к контроллеру.

Убедитесь, что вы правильно подключили положительный и отрицательный провода.

Ниже приведена схема подключения трехпроводной светодиодной лампы

Перестраиваемые белые светодиодные ленты с регулируемой яркостью светодиодных драйверов

Хотя источники питания с регулируемой яркостью обычно подходят только для регулировки белых светодиодных лент Tunabe, добавление DT8 Протокол в DALI позволяет ему поддерживать настраиваемые светодиодные ленты белого цвета, RGB, RGBW и RGBCCT.

Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами

Для небольшого количества настраиваемых белых светодиодных лент требуется только настраиваемый контроллер белых светодиодов, в то время как для большого количества лент в дополнение к контроллеру может потребоваться ШИМ-усилитель.

Без ШИМ-усилителя

С ШИМ-усилителем

Настраиваемые белые светодиодные ленты с декодером DMX512

Как подключить светодиодную ленту RGB s

Светодиодная лента RGB обычно включает четыре провода — общий анод , красный, зеленый и синий. Эти светодиодные ленты в основном используются со светодиодными контроллерами, но их также можно использовать с диммируемыми драйверами DALI DT8.

Светодиодные ленты Wring RGB с диммируемыми светодиодными драйверами

Драйвер DALI DT8 RGB LED

Светодиодные ленты Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя

С ШИМ усилитель

Светодиодные ленты Wring RGB с декодером DMX512

Как подключить светодиодные ленты RGBW

Светодиодные ленты RGBW аналогичны светодиодным лентам RGB, но они также имеют отдельный белый светодиод. Это позволяет создавать более широкий диапазон цветов и регулировать яркость белого света независимо от цветов RGB. Для подключения светодиодных лент RGBW вам понадобится блок питания, светодиодная лента RGBW, контроллер RGBW и разъем. Подключите светодиодную ленту к контроллеру, а контроллер к блоку питания. Затем подключите разъем к контроллеру. Убедитесь, что вы правильно подключили положительный и отрицательный провода.

Светодиодные ленты Wring RGBW с регулируемыми драйверами светодиодов

Драйвер светодиодов DALI DT8 RGBW

Светодиодные ленты Wring RGBW со светодиодными контроллерами

900 41 Без ШИМ-усилителя

Скручивание Светодиодные ленты RGBW с Декодер DMX512

С ШИМ-усилителем

Как подключить светодиодные ленты RGBCCT

• Светодиодные ленты RGBCCT имеют шесть проводов: по одному для каждого цвета (красный, зеленый, синий), два для белого (теплый) и круто) и один для мощности (+ и -).
• Чтобы подключить их, сначала подключите положительный (+) провод к положительному (+) выводу источника питания или диммера/контроллера. Затем подключите отрицательный (-) провод к отрицательной (-) клемме источника питания или диммера/контроллера.
• Затем подключите красный, зеленый и синий провода к соответствующим разъемам на контроллере RGB. Подсоедините теплые и холодные белые провода к соответствующим клеммам на вашем настраиваемом белом контроллере. Обязательно следуйте схеме подключения, предоставленной производителем.

Светодиодные ленты Wring RGBW с регулируемыми драйверами светодиодов

Драйвер светодиодов DT8 RGBW DALI

Светодиодные ленты Wring RGBW со светодиодными контроллерами 900 20 Без ШИМ-усилителя

С ШИМ-усилителем

Светодиодные ленты Wring RGBW с декодером DMX512

Подключение адресных светодиодных лент

Индивидуальная адресная светодиодная лента, также известная как цифровая светодиодная лента, пиксельная светодиодная лента, волшебная светодиодная лента или светодиод цвета мечты полоса содержит управляющие ИС, которые позволяют управлять каждым светодиодом или группой светодиодов по отдельности. Это позволяет вам управлять определенным участком светодиодной ленты, отсюда и термин «адресуемый».

• Адресные светодиодные ленты имеют три провода: данные, часы и питание (+ и -).
• Чтобы подключить их, сначала подключите положительный (+) провод к положительному (+) выводу источника питания. Затем подключите отрицательный (-) провод к отрицательному (-) выводу источника питания.
• Затем подключите провода данных и синхронизации к соответствующим клеммам на адресном контроллере светодиодов. Обязательно следуйте схеме подключения, предоставленной производителем.

Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.

Как подключить адресные светодиодные ленты SPI

Последовательный периферийный интерфейс (SPI) — это широко используемый интерфейс синхронной последовательной связи, который обычно используется во встроенных системах. Первоначально он был разработан компанией Motorola в 1980-х годах и с тех пор стал широко распространенным отраслевым стандартом. Некоторые примеры устройств, использующих SPI, включают карты Secure Digital (SD) и жидкокристаллические дисплеи.

Подключение адресуемых по SPI светодиодных лент включает подключение четырех проводов светодиодной ленты к соответствующим портам на контроллере светодиодов. Четыре провода обычно помечены как VCC, GND, DI (вход данных) и CI (вход часов).

Провод VCC подключается к положительной клемме источника питания, а провод GND подключается к отрицательной клемме источника питания. Провода DI и CI подключаются к соответствующим портам на контроллере светодиодов, обычно обозначенным как DI и CI.

После завершения подключения светодиодный контроллер можно подключить к совместимому источнику питания и источнику цифрового управляющего сигнала, например микроконтроллеру, плате Arduino или компьютеру, который будет отправлять цифровые сигналы данных на светодиодный контроллер для управления цветом. и схема светодиодов.

Адресные светодиодные ленты SPI с каналами данных и синхронизации

Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных

Как подключить адресные светодиодные ленты DMX512

Адресная светодиодная лента DMX512 может принимать сигналы DMX512 без декодера и регулировать цвет и яркость света в зависимости от сигнала.
