параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

• 1 Последовательное соединение
• 2 Параллельное соединение
  • 2.1 Как подключить точечные светильники параллельно
    • 2.1.1 Лучевая
    • 2.1.2 Шлейфное соединение
• 3 Подключение встроенных потолочных светильников со светодиодными лампами на 12 в
  • 3.1 Подключение точечных светильников на 12 В с персональным трансформатором
  • 3.2 Выбор сечения проводов
  • 3.3  Особенности монтажа

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго.

И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

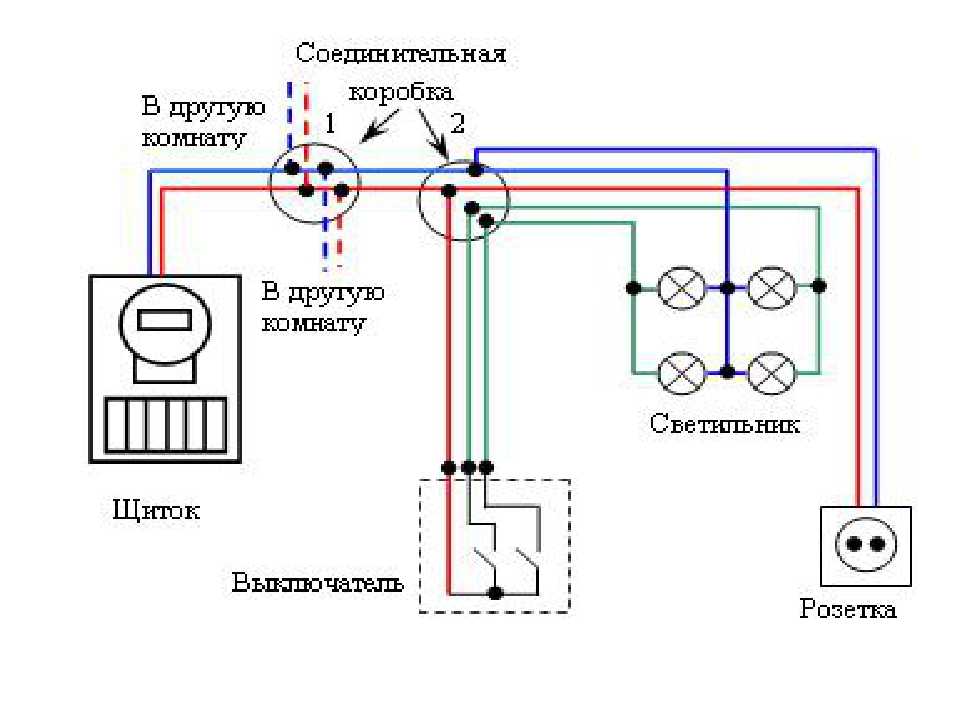

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм². Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

монтаж, как сделать точечный свет на потолке, как подключить потолочный светильник в подвесном потолке, установка спотов своими руками, размер отверстия

Содержание:

Подключение к напряжению 220 Вольт
Последовательное подключение
Параллельное подключение – схема
Как подключить приборы освещения на 12 Вольт
Как правильно выбрать мощность трансформатора
Монтаж точечных светильников
Натяжной потолок
Гипсокартонные потолки
Видео

Для работы точечных светильников требуется напряжение 220 Вольт или 12 Вольт. Однако подключение таких приборов освещения не зависит от величины напряжения, они подключаются параллельно или последовательно. Чтобы получить напряжение 12 Вольт, необходимо использовать понижающий трансформатор, в котором происходит преобразование стандартного напряжения 220 Вольт до нужного значения.

Очень важно знать и понимать, как выполняется подключение потолочных светильников своими руками к выключателю с одной или двумя клавишами.

Подключение к напряжению 220 Вольт

Как уже говорилось выше, для подачи питания точечным светильникам на 12 Вольт необходимо дополнительное оборудование, преобразователь, трансформатор или драйвер. Однако в последнее время на рынке осветительных приборов появилась новинка – споты, работающие от напряжения 220 Вольт. В связи с этим появилась необходимость подробнее изучить схему подключения и установки спотов напрямую к сети 220 Вольт, не используя трансформаторы.

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп.

Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность. Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи. Такая схема сделает работы светильников безопасной и надежной.

При подключении к трехжильной проводке, в которой есть дополнительный провод заземления, необходимо третий провод подавать к соответствующей клемме каждого светильника. При этом заземляющий провод может идти от «земляной» колодки, от ближайшей розетки или выключателя.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Параллельное подключение – схема

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев.

Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

При желании можно разделить приборы освещения на потолке на две группы, в этом случае необходимо подключение к выключателю с двумя клавишами. Сложность такой схемы заключается в использовании большего количества проводов.

Как подключить приборы освещения на 12 Вольт

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

При решении вопроса, как подсоединить потолочные светильники, используются аналогичные схемы, различие заключается в следующем: кабель от распределительной коробки идет на выключатель, далее следует к преобразователю, а от его выхода подается на светильники.

При установке большого количества точечных светильников рекомендуется делить их на две группы и подключать к выключателю с двумя клавишами. Так как в результате получается две ветки, необходимо взять два устройства для понижения напряжения. Можно использовать выключатели с тремя клавишами или установить несколько одноклавишных устройств. Освещение в широких пределах осуществляется с помощью диммера.

Отличительной чертой перечисленных схем является наличие или отсутствие переходника. В остальном решение вопроса, как сделать точечный свет на потолке, не имеет различий.

Как правильно выбрать мощность трансформатора

Перед тем как соединить потолочные светильники, следует уяснить один момент: для нормальной работы всех подключенных осветительных приборов необходимо использовать трансформатор, мощность которого на 20% превышает суммарную мощность светильников в электрической цепи. К примеру, требуется устройство для понижения мощности для 8 лампочек по 40 Ватт. Вначале определяется суммарная мощность: 8*40=320 Ватт. Следовательно, для такого напряжения следует приобрести драйвер мощностью около 400 Ватт.

При расчете напряжения важно учитывать, что для большого количества лампочек требуется преобразователь большей мощности. Однако стоимость и размеры понижающего устройства увеличиваются с повышением значения мощности. Для решения проблемы точечные светильники делят на несколько групп и подключают свой трансформатор к каждой из них. Но в этом случае преобразователи должны иметь меньшую мощность.

Монтаж точечных светильников

Правильный выбор приборов освещения для подвесных или натяжных потолков способствует созданию красивого интерьера помещения. Соединение потолочных светильников точечного типа с кабелем электропитания выполняется по определенной схеме, к выбору которой следует подходить очень ответственно. Кроме того необходимо правильно выбрать последовательность действий в зависимости от типа установленной потолочной конструкции.

Натяжной потолок

Точечные светильники в большинстве случаев используются для освещения натяжных и подвесных потолочных конструкций. При установке натяжного потолка предварительно выполняют укладку проводов, фиксируют их на базовом потолочном перекрытии, без подключения к питанию. После этого устанавливают специальные подвесы и закрепляют в них приборы освещения. Теперь можно подключать электрический кабель и проверять работу освещения.

Перед непосредственным натяжением полотна отключают электропитание, убирают источники света и те части, которые не выдерживают сильного нагревания. После того как полотно будет натянуто, в нем прорезают отверстия в месте расположения точечных светильников, фиксируют прорези уплотнительными кольцами и собирают источники света.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы. Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Как подключить Alexa к Lights

Digital Trends может получать комиссию, когда вы покупаете по ссылкам на нашем сайте. Почему нам доверяют?

Автор Патрик Хирн 30 сентября 2021 г.

Одной из самых полезных функций Alexa является ее способность управлять освещением в вашем доме. Возможность сказать: «Эй, Алекса, включи свет в гостиной» — чрезвычайно полезная черта. Это одна из первых вещей, которые делают дом по-настоящему «умным». Хорошая новость заключается в том, что подключить источники света к Alexa несложно, особенно если они автоматически совместимы с голосовым помощником. Вот как начать.

Содержание

• Как подключить Alexa к источникам света
• Управление светом через Alexa

Как подключить Alexa к источнику света

Alexa позволяет легко подключиться к умному освещению в вашем доме. В качестве примера мы шаг за шагом рассмотрим подключение светильников Philips Hue к вашему умному помощнику Alexa.

Похожие видео

Сначала загрузите соответствующее приложение. В данном случае приложение Philips Hue. Сначала вам нужно создать учетную запись и настроить освещение через приложение Hue.

После настройки подсветки в приложении Philips Hue откройте приложение Alexa. Коснитесь серии Three Bars в правом нижнем углу экрана с надписью More. На следующем экране нажмите Добавить устройство . Вам будет предложено выбрать тип устройства из списка. Вы можете вручную прокручивать параметры, пока не найдете то, что ищете, или вы можете ввести «Philips Hue» (или любой другой тип освещения, который вы используете) в строке поиска. Затем нажмите Поиск устройств. Когда вы найдете свое устройство, выберите его и нажмите  Настроить устройство.

Имейте в виду, что некоторые устройства, включая Philips Hue, используют мост Wi-Fi, который для работы необходимо подключить к маршрутизатору через кабель Ethernet. Если вы не подключили свой Hue Bridge, ваши источники света не появятся в списке.

Теперь у вас будет возможность добавить устройство в определенную комнату в доме. Если вы уже настроили группы в приложении Alexa, выберите подходящую для вашего источника света и коснитесь 9.0031 Продолжить.

Вот и все. Таким образом к Alexa можно подключить любой совместимый источник света. Во многих случаях Alexa предложит вам подключить источники света, когда обнаружит их в вашей сети. Однако, если источники света не совместимы автоматически, вам, возможно, придется прыгать через больше обручей, чтобы заставить их работать.

Управление освещением через Alexa

Умные фонари способны выполнять множество задач. После того, как вы настроили свои источники света, вы можете настроить их яркость, изменить цвет и многое другое, используя только свой голос. Вот несколько примеров того, что вы можете сказать:

• «Эй, Алекса, уменьши освещение в гостиной на 50 процентов».
• «Эй, Алекса, выключи свет в спальне».
• «Эй, Алекса, сделай вход светло-зеленым».

Если у вас нет цветных огней, вы сможете регулировать только цветовую температуру огней. Вы также можете подключить свет к музыке, синхронизировать его с телевизором или игровой системой и многое другое. Как только вы научитесь подключать свет, вы сможете испытать одну из самых полезных частей умного дома с помощью простой команды Alexa.

Рекомендации редакции

• Действительно ли умные розетки помогают сократить потребление энергии?
• Nanoleaf открывает предварительные заказы на свои первые умные фонари Matter
• Что делать, если ваше приложение Amazon Alexa не работает
• Лучшая комбинация роботов-пылесосов на 2023 год
• Лучшие умные лампы 2023 года

Как подключить выключатель света

Опубликовано2 года назад

к Марчин

58733

Любовь1

Проекты по электричеству могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, подключение выключателя света , это настолько просто, что это может сделать каждый. При наличии надлежащих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать как подключить выключатель света . Как владелец дома, вам, вероятно, потребуется много раз заменить выключатель света , и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

Принцип работы однополюсного выключателя

Простейшая форма выключателя света в каждом доме — это однополюсный выключатель. Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом. Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже. Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика. Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Основные сведения о проводах в однополюсном выключателе освещения

Коричневый провод — это провод питания или нагрузки. Иногда это также красный или черный.

Синий или белый — это нейтральный провод.

Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

Однополюсный выключатель света нуждается в коричневом проводе для подключения к выключателю, а затем в коричневом проводе, соединяющем выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для замыкания электрической цепи .

Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

Необходимые инструменты и материалы

Однополюсный выключатель света

Плоскогубцы

Отвертка

Изолента

Многофункциональный инструмент

Инструкции по подключению выключателя света

1.

Безопасность превыше всего . Важно сделать это в первую очередь, иначе это может привести к летальному исходу!  Отключение источника питания означает отключение выключателя из коробки выключателя, которая управляет выключателем, который вы хотите заменить.

2. Открутите пластину переключателя

Убедившись, что подача питания на этот конкретный переключатель отключена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым. Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

3. Посмотрите внимательно на провода.

Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен. Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

4. Отсоедините проводку выключателя

Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления. Теперь вы сможете снять выключатель со стены

5. Проверить состояние проводов

Проверить концы проводов на изношенность или повреждение. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

6. Согните провода, чтобы получился круглый крючок

С помощью плоскогубцев или многофункционального инструмента согните открытые части каждого провода и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

7. Подсоедините новый однополюсный выключатель света

Теперь подключите провода к выключателю света через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны. Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Накройте и завершите задание.

Оберните изолентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте правильность его работы и поразитесь своим навыкам работы с электричеством. Это все, и вы готовы зажечь свое место

Сопутствующие товары

Настенный кнопочный выключатель Design Light LED RF диммер

£18.00 (с НДС)

(1)

Тип: Беспроводной радиочастотный настенный выключатель Напряжение: 12 В Ток: 12 А Тип связи: Радиоволны Диапазон управления: 30 м Тип монтажа: одноцветные светодиодные ленты. Разъем питания: разъем постоянного тока 2,1 мм x 5,5 мм…

Смарт-панель Mi-Light с 4-зонным регулированием яркости B1

21,60 фунтов стерлингов (с НДС)

(1)

Название продукта: Пульт дистанционного управления Smart Panel с 4-зонным регулированием яркости Модель №: B1 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK. ..

Интеллектуальная панель Mi-Light с 4 зонами CCT, регулируемая B2

21,60 фунтов стерлингов (с НДС)

(2)

8Наименование продукта: 4-зонный пульт дистанционного управления CCT Adjust Smart Panel Модель №: B2 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача…

Интеллектуальная панель Mi-Light с 4 зонами RGB/RGBW B3

21,60 фунтов стерлингов (с НДС)

(2)

Название продукта: Пульт дистанционного управления Smart Panel с 4 зонами RGB/RGBW Модель №: B3 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача. ..

Пульт дистанционного управления смарт-панелью Mi-Light с 4 зонами RGB+CCT B4

21,60 фунтов стерлингов (с НДС)

(3)

Название продукта: Пульт дистанционного управления Smart Panel с 4 зонами RGB+CCT Модель №: B4 Рабочая температура: -20 -60 ℃ Напряжение: 3 В (батарея 2 * AAA) Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача…

Пульт дистанционного управления смарт-панелью с 4-зонным регулированием яркости Mi-Light T1

£24.00 (с НДС)

(1)

Название продукта: Пульт дистанционного управления Smart Panel с 4-зонным регулированием яркости Модель №: T1 Рабочая температура: -20 -60 ℃ Напряжение: АК90~110В или АК180~240В Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK. ..

Mi-Light 4-зонная CCT регулировка смарт-панели пульта дистанционного управления T2

£24.00 (с НДС)

(1)

Название продукта: 4-зонный пульт дистанционного управления CCT Adjust Smart Panel Модель №: T2 Рабочая температура: -20 -60 ℃ Напряжение: АК90~110В или АК180~240В Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK…

Пульт дистанционного управления смарт-панелью Mi-Light с 4 зонами RGB/RGBW T3

£24.00 (с НДС)

(2)

Название продукта: Пульт дистанционного управления Smart Panel с 4 зонами RGB/RGBW Модель №: T3 Рабочая температура: -20 -60 ℃ Напряжение: АК90~110В или АК180~240В Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK. ..

Mi-Light 4-зонный пульт дистанционного управления RGB+CCT смарт-панели T4

£24.00 (с НДС)

(2)

Название продукта: Пульт дистанционного управления Smart Panel с 4 зонами RGB+CCT Модель №: T4 Рабочая температура: -20 -60 ℃ Напряжение: АК90~110В или АК180~240В Частота передачи: 2400-2483,5 МГц Метод модуляции: GFSK Передача…

Нет на складе (Распродано)

Модуль переключателя Wi-Fi TUYA Розеточный переключатель Дуплексное реле

£24.00 (с НДС)

(3)

Напряжение питания: 110–230 В переменного тока Максимальный ток, потребляемый нагрузкой: 2200 Вт (10 А) Управление из любой точки мира Сотрудничество с Tuya Smart, Amazon Alexa, Google Home, IFTTT Создание расписаний и автоматическая. ..

Нет в наличии (Распродано)

Модуль двойного выключателя Wi-Fi Реле скрытого монтажа TUYA

31,20 фунта стерлингов (с НДС)

(3)

Диапазон управления: не ограничен (работает с мобильным интернетом) Диапазон Wi-Fi: до 30 м (в зависимости от условий окружающей среды) Диапазон Wi-Fi: 2,4 ГГц Рабочая температура: 0-50 градусов С. Максимальная мощность: 2x 1150 Вт Сеть…

Интеллектуальный выключатель света NEO WiFi, 3 группы

37,20 фунтов стерлингов (с НДС)

(1)

Touch Sensitive — интеллектуальный чипсет обеспечивает немедленный отклик. Защита от перегрузки – автоматическое отключение питания. Индикатор, включенный в режиме ночного освещения при слабом освещении, позволяет легко найти выключатель освещения ночью….

Интеллектуальный выключатель света NEO WiFi, 2 группы

£34,80 (с НДС)

(1)

Подключение к Wi-Fi одним ключом, домашний шлюз не требуется. Wi-Fi 2,4 ГГц, стабильный, быстрый и удобный. ВКЛ/ВЫКЛ одним нажатием, прощай, утомительно. Индикатор горит ночью, легко включить свет. Дисплей при слабом освещении…

Нет в наличии (Распродано)

Интеллектуальный выключатель света NEO WiFi, 1 группа

£33,60 (с НДС)

(2)

Сенсорная панель из закаленного стекла Включение/выключение света прикосновением Дистанционное управление через приложение на вашем смартфоне Бесплатное приложение Tuya Smart для Android и iOS Простота установки и обслуживания Сотрудничество.
