Как правильно подключить люстру дома самостоятельно: инструкция и советы

Непрофессионалу работать с электричеством опасно. Именно поэтому для работ по монтажу обычно приглашают специалиста-электрика, даже для таких несложных операций, как установка потолочного светильника.

И всё-таки многие хозяева рискуют начинать работать с проводкой. На первых порах, разумеется, возникает множество вопросов, и незаменимым помощником становится полезная информация в Интернете. Как правильно подключить люстру, Вам расскажет наш интернет-ресурс. Разберёмся последовательно, по этапам, что нужно сделать, и разберёмся в разных вариантах подключения.

Определяем провода на потолке

Итак, в первую очередь нужно разобраться в имеющейся проводке. Тут могут быть два-четыре проводника трёх типов:

• «фаза»;
• «ноль»;
• заземление (только в новостройках и домах после реконструкции).

Последний тип можно вычислить по жёлто-зелёному цвету, который он должен иметь по стандарту.

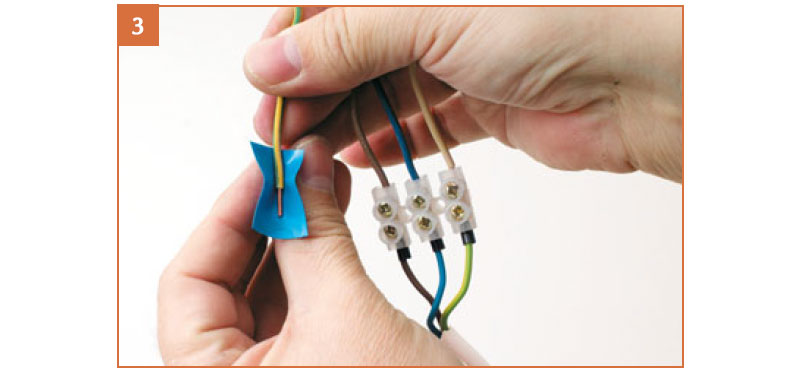

Если у Вас нет заземления у люстры, его лучше сразу тщательно заизолировать (при отключенном электричестве) и далее не обращать на него внимания.

Обязательно есть «ноль», остальные провода — это «фаза». Обычно первый — синего цвета, а вторые — чёрного или коричневого. Но определить их точно можно т. н. прозвонкой, для чего используют тестер-мультиметр или индикаторную отвёртку.

На электрощитке свет должен быть включен, поэтому действуют с максимальной осторожностью, ни в коем случае не касаясь руками и другими частями тела проводов.

Индикаторной отвёрткой работать просто. Нужно её концом коснуться оголённого провода, и зажёгшийся огонёк покажет «фазу». Если он не загорелся — это «ноль».

«Прозвонка» с помощью мультиметра идёт следующим образом. Его переводят в режим «вольты», затем щупы попарно подключаются к оголённым проводам. Если Вы подключились к двум фазам, параметры на дисплее тестера не изменятся. Если это фаза и ноль, мультиметр должен показать 220 В.

Чтобы запомнить результаты, лучше нанести отметки — например, цветным маркером или липкой лентой. Далее электроснабжение на щитке отключается.

Подключение светильника с двумя и тремя проводами

Если и у прибора, и на потолке по два проводника, они попарно скручиваются друг с другом в любом сочетании, ошибиться тут невозможно.

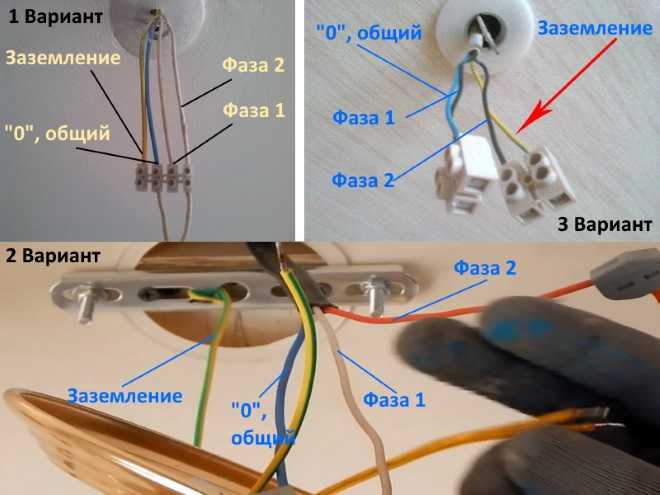

Если же в проводке три «выхода», а выключатель двойной, возможны такие варианты:

1. Фазы скручиваются между собой и подключаются к одному из проводников, оставшиеся два — между собой. В таком случае для выключения светильника надо будет нажимать обе клавиши выключателя.
2. Одна из фаз подключается, вторая изолируется. При таком варианте одна из клавиш останется просто неактивной.

Речь до сих пор шла о монтаже светильника с одной лампочкой, теперь поговорим о более сложных конструкциях — Вы поймёте даже как подключить 5-рожковую люстру.

Монтаж светильника с несколькими рожками

Разберёмся сначала с ситуацией, когда в комнате двухклавишный выключатель.

В люстрах от каждого рожка идёт по два проводника, синий «ноль» и коричневая «фаза». Необходимо разделить их все на три группы. Объясним, что нужно сделать:

1. В первую очередь — скрутить все «нули».
2. Остальные, которые соответствуют «фазе», разбиваются на две группы. Принцип простой: за одну будет отвечать одна клавиша, за другую — другая. Разбивка может быть какой угодно: 2+2 или 3+1 для четырёхрожковой люстры, 3+2 или 4+1 для пятирожковой и т. д. Главное — не допустить скрутки «фаз» прибора с «нулями».
3. К проводам на потолке подключение идёт по обычной схеме. «Фазы» — к «фазам», «ноль» — к «нулю».

Если клавиша у выключателя одна, нужно скрутить провода люстры по цветам, то есть получится не три группы, а две. Все лампы, соответственно, будут включаться и выключаться одновременно по нажатию.

Три клавиши у выключателя (и более) бывают обычно тогда, когда кроме люстры он контролирует ещё какое-то локальное освещение. Поэтому никаких принципиальных отличий в монтаже в данном случае нет.

Особенности галогенных приборов

Несмотря на конструктивные отличия, такие люстры подключать даже проще. Дело в том, что они питаются от сети 12 или 24 В, поэтому на входе установлен понижающий трансформатор. Схема уже заранее собрана, и свободными остаются только два провода, ведущие от скрутки — их и нужно подсоединить в любом порядке к «фазе» и «нулю» на потолке.

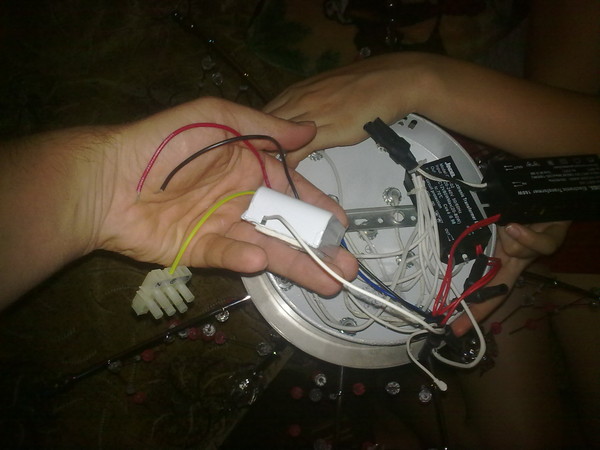

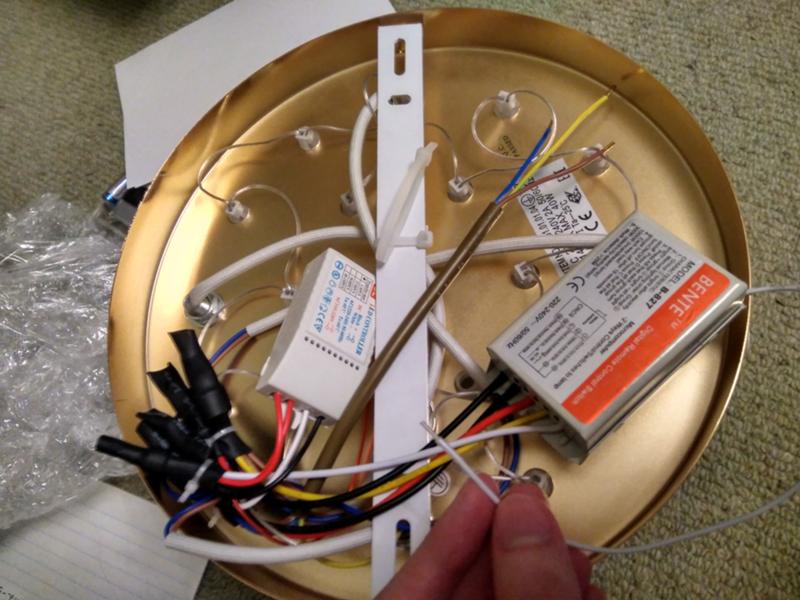

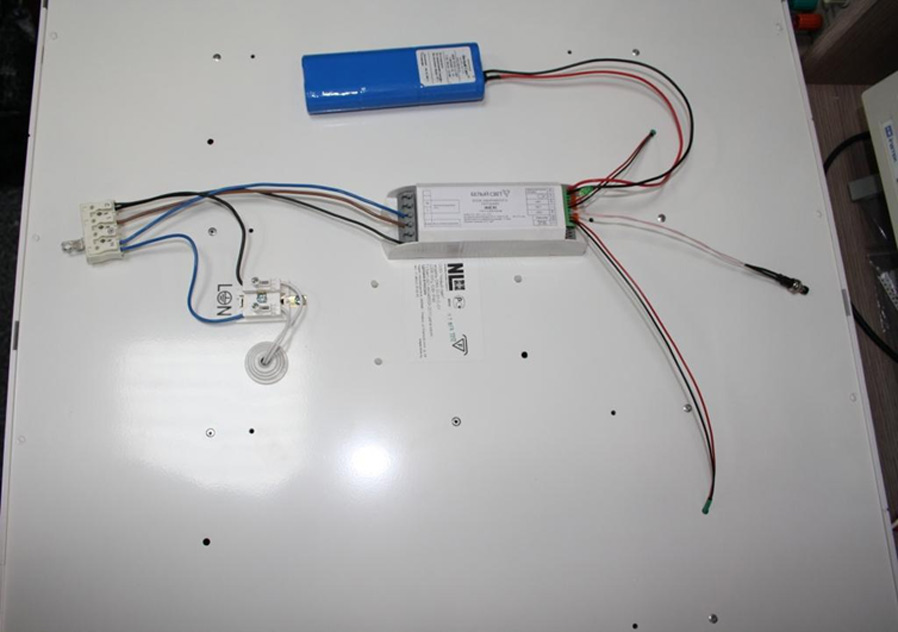

Если люстра комплектуется ещё пультом ДУ, то помимо трансформатора она оснащается ещё блоком питания. Также к двум проводникам добавляется третий — антенна приёмника. Его при подключении задействовать не нужно — он отвечает за связь с пультом.

ВАЖНО! Светильники с трансформаторами или пультами дистанционного управления НЕЛЬЗЯ подключать к выключателю с диммером.

Соединение с электросетью

Особенности связаны с подключением уже подготовленных проводников люстры к проводам выключателя. Здесь настоятельно рекомендуют обойтись совсем без скруток — особенно если соединяются алюминиевая и медная проводка.

Такой контакт будет постепенно окисляться, что приведёт в лучшем случае просто к нагреву (отследив по запаху, можно исправить положение), но он может начать искриться. Это опасно, особенно при близости обоев и других легковоспламеняющихся материалов.

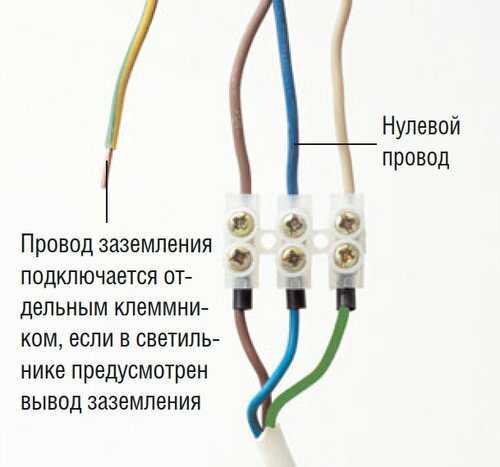

Обычно к люстрам в комплекте идут клеммные коробки. Однако аналогичные устройства можно найти в магазине, тем более что по качеству они обычно даже превосходят.

Например, в продаже можно найти:

• Полиэтиленовые клеммники. Внутри них находится гильза из латуни, куда провода вставляются и зажимаются винтами. Есть нюансы: алюминий зажимать нельзя (в крайнем случае — подтягивать соединение раз в год), латунь — очень аккуратно.
• Колодки из чёрного пластика — Terminal Blocks. Из плюсов — прижимает не винт, а металлическая пластина, и больше подходит для алюминия, недостаток — громоздкость (продаются по 6 гнёзд минимум).
• Самозажимные клеммники. Это удобные одноразовые изделия, которые автоматически прижимают провода и не дают выпасть.

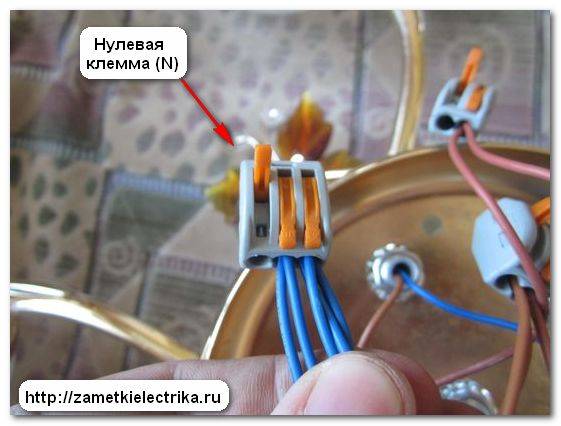

• Коробки с рычажками от Wago. Также изделия с удобной конструкцией, однако могут использоваться многоразово, подходят для проводов разного диаметра и типа, в целом упрощают процесс соединения.
• Скотч-локи. Подойдут только для светодиодных светильников и других слаботочных приборов. Однако в остальном также удобны — просты, дешевы и не требуют снятия изоляции. Защёлкиваются плоскогубцами.

Что делать, если скрутка проводов люстры не лезет в отверстие клеммной коробки? В таком случае к ней припаивается проводник с сечением не менее 0,5 мм2, и в клеммник вставляется его свободный конец.

Итак, теперь, если Вам нужно сменить осветительный прибор в своей квартире или доме, Вы сможете это сделать при помощи нашего руководства и советов опытных товарищей. Купить люстру можно у нас — в магазине «Республика света».

Рассмотрим как правильно соединить провода в люстре

Подключаем люстру своими руками

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Содержание

• Подготовительные мероприятия
• Подключение люстры
  • Подключение люстры с одним режимом работы
  • Особенности подключения люстры на дистанционном управлении
  • Подключение люстры с двумя и более режимами работы
• Как собрать лампы люстры
• Вывод

Подготовительные мероприятия

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

• Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

• Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение выключателя люстры

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с одним режимом работы

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

• Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
• Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
• Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
• Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

Подключение люстры с одним режимом работы

• Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

• Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Обратите внимание! В люстрах некоторых типов, на дистанционном управлении с диодами, хорошим признаком неправильного подключения может быть незначительное свечение последних при выключенном освещении. Поэтому, если вы заметили такое явление, вам следует поменять местами нулевой и фазный провода на выводах люстры.

• Иногда может встать вопрос: как соединить провода на люстре с дистанционным управлением, которая имеет четыре провода. Здесь очень важно определиться со всеми проводами. Просто в некоторых моделях люстр один из проводов выполняет роль антенны для приема сигналов с пульта. Этот провод должен быть как-то обозначен. Обычно это символ антенны. Но, как известно, китайцам наше ПУЭ — не указ, поэтому этого обозначения может и не быть. В этом случае вам придется либо прибегнуть к услугам профессионала, либо воспользоваться тестером.
• Может случиться и так, что этот провод предназначен для силового питания люстры. Сам я с таким не сталкивался, но не исключаю такого варианта. В этом случае подключение выполняется, как для люстры с двумя режимами работы.

Подключение люстры с двумя и более режимами работы

Под люстрой с двумя режимами работы подразумеваются осветительные приборы, которые при включении одного выключателя зажигают одну часть ламп, а уже при включении другого выключателя зажигаются все лампы. Обычно такие люстры имеют четыре вывода.

На фото приведен пример подключения люстры с двумя режимами работы

• Перед тем, как подсоединить люстру с 4 проводами, обязательно следует обесточить ваш дом или квартиру.
• Дальнейшая последовательность операций также достаточно схожа с операциями по подключению люстры с одним режимом работы. Вскрываем распределительную коробку и определяем фазный, нулевой и провод защитного заземления.
• Одну жилу фазного провода подключаем к вводу выключателя и к проводу в распределительной коробке.
• Но так как для подключения люстры с двумя режимами работы мы используем двухклавишный выключатель, то и вывода у нас два. Поэтому теперь используем двухжильный провод. Подключаем каждую жилу к одному из выводов выключателя и прокладываем провод к люстре.
• На люстре необходимо определиться, где фазные, где нулевые, а где защитные выводы. Если имеется маркировка, то сделать это несложно. Если ее нет, то либо приглашаем специалиста, либо, используя тестер, определяем провода.
• Подключаем два наших фазных провода от выключателя к двум фазным выводам люстры.
• Теперь подключаем нулевой и защитный провода к соответствующим проводам в распределительной коробке и на люстре. После этого наша схема готова к опробованию.
• Люстры с большим количеством режимов работы подключаются соответственно. Меняется только количество фазных проводов, идущих от выключателя к люстре.

Как собрать лампы люстры

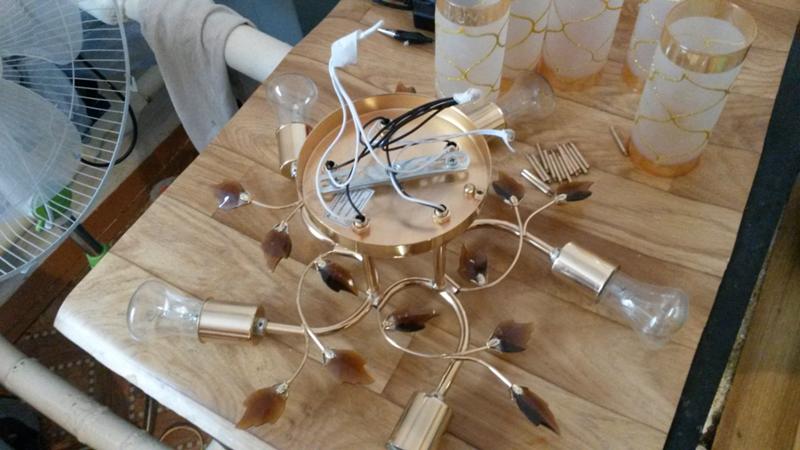

Иногда может случиться так, что люстра поставляется в разобранном виде, или вы ее сами разобрали для транспортировки. Теперь ее надо собрать, но большое количество проводов, торчащих в разные стороны, вызывает определенные сомнения в своих силах.

Сделать это достаточно просто, главное, помнить начальное количество выводов люстры. Хотя здесь мы можем также поэкспериментировать.

Как собрать светильники люстры

• Для начала лучше собрать люстру и вывести все провода в одно место. От каждого из светильников должно идти два провода.
• Теперь разбираемся, какие провода соединять на люстре, а какие — нет. От каждого светильника у нас идет два провода. Если у нас люстра с одним режимом работы или вы хотите ее такой сделать, то просто от каждого светильника один провод подключаем к одному клеммнику, а второй — к другому.
• Если вы хотите собрать люстру на два и более режимов работы, то сначала распределяем светильники по режимам работы. Затем от каждого светильника одного режима работы один провод, который будет фазным, соединяем в одну группу, а нулевой провод всех светильников собираем на один клеммник. В итоге, для двухрежимной люстры у нас должно получиться три группы, где две группы с фазными проводами и один с нулевыми.
• Теперь подключаем нашу люстру к электрической цепи по технологии, описанной выше, и проверяем работу осветительного прибора.

Вывод

Собрать и подключить люстру с любыми режимами работы достаточно просто. А многочисленные видео помогут вам разобраться в этом вопросе. Но если ваши познания в электротехнике достаточно скромны, то лучше не искушать судьбу и вызвать специалиста. Ведь цена вопроса — ваша жизнь.

видео, схема, фото — Asutpp

Искусственное освещение – это незаменимое условие, без которого не может полноценно функционировать ни одно предприятие или бытовое помещение, особенно в темное время суток.

В нашей статье мы постараемся подробно рассказать, как самостоятельно собрать, установить и подключить практически любую люстру, будь-то простая с одной лампой, или же сложная дизайнерская конструкция на несколько ламп с вентилятором или светодиодной подсветкой.

А благодаря красочным иллюстрациям и видео, повторить установку люстры сможет даже человек, не имеющий электротехнического образования. Главное не забывать о технике безопасности при работе с электричеством.



Пошаговая инструкция по установке люстры с одной лампой

Шаг 1: Нанесение разметки.

Пропустите этот пункт, если люстра будет устанавливаться вместо уже существующей, с подобным креплением. Если же люстра будет устанавливаться на новое место, либо у старой люстры крепление другого типа, необходимо заново нанести разметку под новый крепеж люстры.

Необходимо найти центр потолка. Для этого измеряют длину стен, делят результат пополам и полученный размер откладывают на потолке с помощью шнура и карандаша. В подвесном потолке высверливается небольшое отверстие под провода. В натяжных потолках из ПВХ пленки, сначала наклеиваются специальные ограничивающие пластмассовые кольца, а затем лезвием вырезаются отверстие под провода.

Шаг 2: Установка потолочной балки.

В случае, когда потолок выполнен в виде сложной дизайнерской конструкции, в виде многоуровневой гипсокартонной конструкции, натяжного ПВХ полотна или декоративный подвесных плит, что усложняет непосредственное крепление люстры к поверхности, необходимо заранее позаботиться про систему крепежа. В противном случае, возможен обрыв проводов или даже срыв части потолка.

Если люстра довольно массивная и вес ее более 15 килограмм, то для поддержки люстры на потолке необходимо заранее проложить дополнительную балку за декоративным потолком. Это может быть как деревянный брус, так и металлическая конструкция, главное чтобы она размещалась как раз в месте установки люстры. Также можно применить специальную металлическую цепь, если расстояние от основного до декоративного потолка превышает 1 метр.

Шаг 3: Установка распределительной коробки.

От места установки будущей люстры провода выводятся и опускаются на стену, здесь будет установлена распределительная коробка. Также к этой коробке подводят провода питающей сети и от выключателя освещения.

Важное примечание! Согласно технике безопасности, установка распределительной коробки производится не ближе, чем на расстоянии 15 сантиметров от потолка. Провода из коробки должны выходить с запасом в 10 сантиметров.

Для подключения линии освещения необходимо использовать отдельную группу проводов, идущую от распределительного щита, она должна в обязательном порядке комплектоваться автоматом защитного отключения.

Провода в коробке соединяют согласно схеме подключения люстры. Соединенные провода изолируют ПВХ изолентой и укладывают в коробке так, чтобы они не пересекались друг с другом. Распределительная коробка закрывается крышкой и закручивается винтами. Сверху нее можно будет штукатурить и клеить обои.

Шаг 4: Установить монтажную скобу.

Большинство простых современных люстр на одну лампу комплектуются креплением в виде скобы. Она служит несущим креплением и позволяет за короткое время установить люстру. Также благодаря двум болтам крепления обслуживание люстры становится намного проще, чем в старых конструкциях с ненадежными крючками.

Фото: монтажная скоба и клеммное соединение люстры

После разметки середины потолка скоба крепления прикладывается недалеко от вывода проводов. С помощью карандаша отмечается место сверления отверстия для будущего крепление скобы к потолку. Если люстра уже укомплектована крепежом, то сверло подбирают по диаметру дюбеля. Отверстие под дюбеля не должны располагается в месте прохождении проводов.

Шаг 5: Подключение проводов и крепление люстры.

Провода, выходящие из потолка, должны быть достаточной длинны, чтобы при снятии люстры был доступ к месту соединения их с проводами люстры.

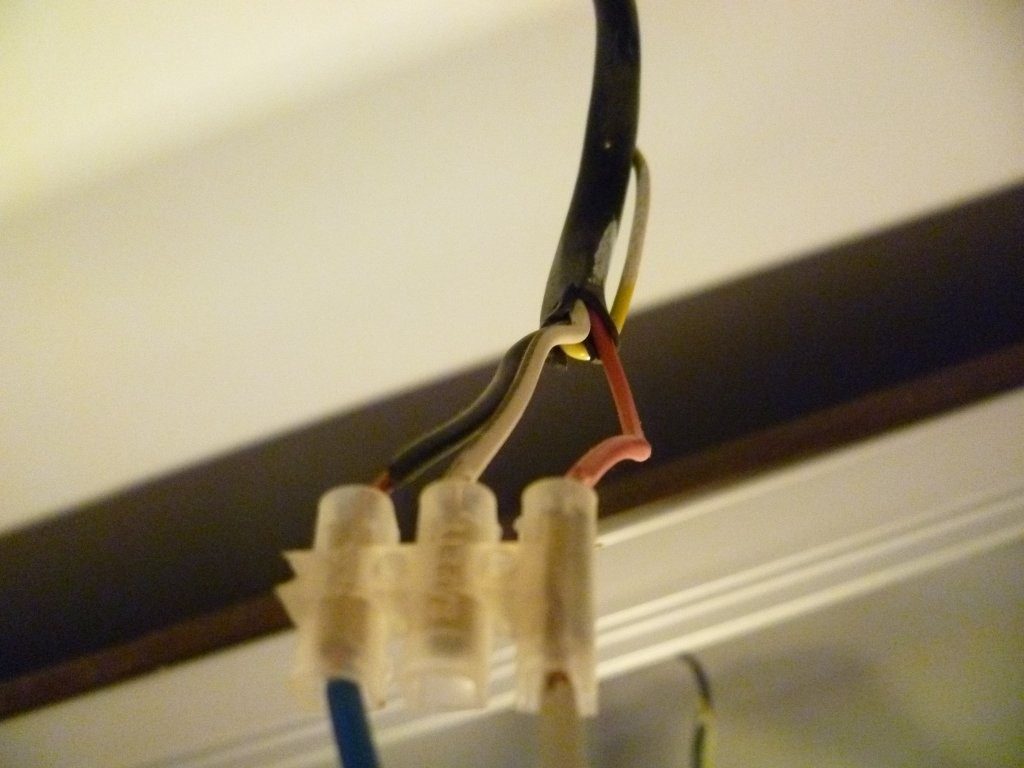

Провода зачищают от изоляции и соединяют при помощи клеммной колодки согласно схеме. Если в комплекте с люстрой клеммник отсутствует, то провода зачищают на расстояние в 2 сантиметра и скручивают парой, затем место соединения пропаивают с помощью паяльника. После чего все изолируют изоляционной лентой.

Если люстра выполнена из металла и имеет на корпусе винт для подключения защитного заземления, не забываем и про него. Соответствующий провод приходящий из распределительной коробки зачищается, сворачивается в форму кольца и плотно прикручивается винтом.

После того как все провода соединены и заизолированы, можно крепить люстру. Убедитесь что провода не попадают под крепежные болты, приложите люстру к скобе на потолке, совместив крепежные отверстия и винты скобы – закручивайте болты.



Как подключать люстру с двумя или тремя лампами

Процедура установки люстры с двумя или тремя лампами не сильно отличается от установки люстры с одной лампой, что приведена выше. Исключение составляет количество питающих проводов. Для простой люстры с одной лампой, нужно два питающих провода и провод заземления, если вы собираетесь подключать люстру не с одной, а с двумя или тремя лампами, то вам понадобиться три питающих провода и один провод заземления.

Для подключения такой люстры, провода от патронов ламп необходимо скоммутировать в соответствии со схемой. От каждого патрона берется по одному проводу и соединяют вместе – это будет средняя точка, она подключается к нулевому питающему проводу.

Если ламп две, то каждый из оставшихся проводов от патронов соединяют с соответствующим фазным проводом питания. Если люстра рассчитана на три лампы, то оставшийся провод от третьего патрона соединяют параллельно с фазным проводом от первого или второго патрона. Провода так же соединяются клеммниками или при помощи пайки и изолируются изолентой.

Необходимо также отметить, что для включение такой люстры понадобится двухклавишный выключатель и соответственно проложенная к нему трехпроводная проводка. В таком случае при включении одной клавиши будет светиться одна лампа, при включении второй – две другие лампы, а при включении обоих клавиш выключателя, засветятся все три лампы.



Как подключать люстру с 5 лампами

Если возникла необходимость подключить люстру у которой четыре или пять ламп, это тоже не составит особого труда. Технология такая же как и при подключении люстры с двумя или тремя лампами, исключение составляет только количество ламп в группах фазных проводников. Количество групп и ламп в них зависит от вашей фантазии и ограничено количеством питающих фазных проводов и групп клавиш на выключателе.

Люстра на 5 ламп



Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки. А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.

Как подключить люстру



Люстра с вентилятором

Есть модели люстр, в которых совмещено два устройства: люстра освещения и вентилятор. Такое конструктивное решение будет хорошим подспорьем в жаркие летние дни. Подключение такой люстры не так сложно как может показаться с первого взгляда.

Перед подключением ознакомьтесь с паспортом на люстру, там будет указана схема подключения и цветное обозначение проводов, главное ничего не перепутать.

Схема потолочного вентилятора

Для более простого подключения, выводы вентилятора можно образно представить как еще одну лампу. Коммутировать включение вентилятора можно по вашему желанию, либо вместе с включением освещения, либо же отдельной клавишей выключателя.

При варианте, где вентилятор включается отдельно от освещения, понадобиться трехпроводная линия питания и двухклавишный выключатель. Подключение в таком случае будет идентично подключению люстры с двумя лампами, только вместо второй лампы будет вентилятор.

Если же планируется включать вентилятор одновременно с включением освещения, то необходимо провода от вентилятора соединить параллельно с выводами патрона лампы.



Люстра со светодиодами

В некоторых современных моделях люстр присутствует декоративная подсветка на разноцветных LED светодиодах. Такие люстры создают более интересный свет, тем самым подчеркивая интерьер комнаты.

Люстра со светодиодами

Подключение такого светильника производится строго по схеме, которая приведена в паспорте на данное изделие. Светодиоды рассчитаны на низковольтное питание, поэтому в комплекте люстры используется понижающий LED-драйвер. Питание такого LED-драйвера рассчитано на напряжение осветительной сети в 220 вольт.

При подключении такой люстры можно пользоваться вышеизложенной инструкцией по подключению люстры с вентилятором, только здесь вместо проводов вентилятора выступает провода питания LED-драйвера.

Часто задаваемые вопросы от читателей

Можно ли от кабеля 3×1,5 подключить люстру, выключатель и 9 розеток шлейфом?

Да, можете использовать, никаких запретов на кабели и провода с сечением жилы в 1,5 мм² нет. Более того, в соответствии с п.524.1 ГОСТ Р 50571.5.52-2011 сечение проводников в бытовых электрических цепях должно быть не менее 1,5 мм². Поэтому с точки зрения требований нормативных документов – это вполне допустимый вариант для проводки.

В части электрической прочности такого кабеля, медные жилы сечением 1,5 мм² способны выдерживать номинальную нагрузку в 4,1 кВт или 19 А.

Поэтому для определения возможности использования его в подключении люстры через клавишный выключатель и 9 штепсельных розеток шлейфом необходимо просуммировать общую нагрузку от ламп люстры и электрических приборов, которые вы планируете подключать в штепсельные розетки.

Если в результате вычисления получится нагрузка более 4,1 кВт, к примеру, вам необходимо 5 или 6 кВт, то этого кабеля будет недостаточно.

Если же в результате расчета планируемая мощность окажется от 4 кВт и менее, то кабеля сечением 1,5 мм² будет достаточно. Правда, если планируемая нагрузка будет превышать допустимый предел, есть вариант включения нагрузки раздельно.

с 2, 3, 4 и более проводами

На самом деле, чтобы подключить люстру самостоятельно, не требуется масса навыков, хотя некоторых людей этот процесс настораживает. В первую очередь это связано с электричеством, да и с кучей проводов не каждый может разобраться.

Содержание

• 1 Подготовительные операции
  • 1.1 Заземление
  • 1.2 Фазный и нулевой проводники
• 2 Сколько проводов на люстре
  • 2.1 Подключение к двухклавишному выключателю
  • 2.2 Подсоединение люстры к одинарному выключателю
• 3 Как лучше соединить провода
• 4 Китайские люстры: в чем особенность
• 5 Галогенные люстры, в том числе и с пультами ДУ
• 6 В заключение

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Как лучше соединить провода

Как правило, электричество ошибок, даже мелких, не прощает и рано или поздно, но результаты не заставят долго ждать. В основном, проблемы касаются некачественного соединения проводов, как в процессе формирования групп, так и в процессе их подключения к электрической проводке.

Плохая скрутка всегда даст о себе знать через какое-то время, поскольку контакт нарушается и начинает греться. Исходя из последних требований, при подключении люстры к электрическим проводам, скрутки делать нежелательно, хотя качественно выполненная скрутка не уступает по надежности клеммным соединениям. Большинство выпускаемых в наше время люстр комплектуется подобными клеммами, к тому же, их можно купить в любом отделе строительного магазина, где продаются комплектующие для электрической проводки.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Зачастую возникают проблемы из-за того, что в отверстие не помещается скрутка из нескольких проводов. В таком случае, есть выход: к скрутке припаиваются проводник, длиной не больше 10 см. Если говорить о современных люстрах, то в них используется достаточно тонкий провод, поэтому скрутка даже из 5 проводов легко помещается в отверстии зажимов.

После того, как группы (скрутки) сформированы, их вставляют в клеммник и надежно зажимают винтами. После этого приступают к подсоединению люстры на потолке, проделав подобную операцию с проводами. Их также вставляют в клеммник и надежно фиксируют такими же винтами. Самое главное – это правильно подключить нулевую и фазные группы.

На видео можно детально ознакомиться с процессом формирования групп из множества проводов, а также с правильным их подключением к клеммнику.

Как подключить люстру. Как соединить провода. Установка в Киеве 0974288408

Watch this video on YouTube

Китайские люстры: в чем особенность

Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.

Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу. Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.

Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.

Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами

Watch this video on YouTube

В заключение

В последнее время вопрос экономии электрической энергии выходит на первый план, поэтому промышленность начала разрабатывать и активно внедрять более экономные источники света. На рынке светотехники появились так называемые «экономки», а также светодиодные лампы, которые потребляют минимум электрической энергии, при этом их световой поток находится на уровне ламп накаливания. Поскольку они потребляют минимум энергии, то по проводникам протекают минимальные токи. Поэтому они не способны нагреть плохой контакт до опасной температуры. В данном случае минимальный контакт способен обеспечить надежное питание люстры, но это совсем не означает, что за качеством соединений не нужно следить.

Как подключить люстру на три провода. Установка и подключение люстры на натяжной потолок

Watch this video on YouTube

Как подключать люстры – на 2 и 3 провода, к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

• Необходимые инструменты ↓
• Обозначения проводов ↓
• Схемы подключения ↓
• 2 провода на люстре, 2 на потолке ↓
• 3 и более провода на люстре и 2 на потолке ↓
• 2 провода на люстре, 3 и более на потолке ↓
• Несколько люстр к 1 одноклавишному выключателю ↓
• Несколько люстр к 1 трёхклавишному выключателю ↓
• 1 люстра на 2 разных выключателя ↓
• Подключение люстры с вентилятором ↓
• Крепление люстры на потолке ↓
• Крепление люстры не более 3-4 кг ↓
• Крепление люстры более 5 кг ↓
• Крепление люстры с помощью кронштейна ↓
• Наращивание или удлинение проводов при подключении ↓
• Сечение провода для подключения люстры ↓
• Техника безопасности ↓

К ним относятся следующие процессы:

1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке



1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

Статья была полезна?

0,00 (оценок: 0)

Как подключить люстру по схеме

Новая люстра, правильно подобранная под интерьер, сможет подчеркнуть преимущества комнаты и скрыть недостатки. Характеристики освещения люстрой в комнатах могут улучшить либо ухудшить настроение. Так, в слабоосвещённой комнате люди часто чувствуют сонливость, а если люстра светит очень ярко, то это может вызывать раздражение. Принципиально не только лишь правильно собрать устройство для собственной комнаты, но люстра, кроме того, должна быть безопасно подключена.

Как подключить люстру к выключателю правильно и быстро можно узнать, прочитав об этом информацию.

Подготовка к выполнению работ

Самая обычная схема к люстре, имеющей три разных провода, позволяет решить проблему, как подключить люстру к выключателю быстро. Нужно разделить выходы прибора и подключить все лампы сразу. Почти всегда такую схему используют для люстры на 3 лампы . Если при соединении устройства появляется потребность регулировки освещённости, то верным решением станет применение диммера.

Инструменты для подключения люстры

Чтобы выполнить подключение люстры к любому выключателю, воспользуйтесь:

• Индикаторной отвёрткой
• Мультиметром
• Пассатижами, ножиком
• Клеммой для проводов
• Изоляционной лентой для проводов
• Карандашом
• Инструкцией к устройству

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории , потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть. Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

• Белый либо коричневый цвет провода  –  это будет фаза
• Синий проводок  –  это нуль
• Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

• Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
• Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Подсоединение одноконтурных устройств освещения

Простое устройство освещения с одним выходом, подключается к выключателю с одной клавишей и 2-мя проводниками. Провод фазы проводят к основному контакту через выключатель, а ноль – впрямую к разветвительной коробке. Соединения делают при помощи клемм либо закручивают, а потом изолируют  при помощи изоляционной ленты.

Как можно подключить одноконтурную люстру? Чтобы подключить люстру на одну лампу, используют одноклавишный выключатель. При подключении проводов прибора с количеством ламп две, используют выключательдвойной.

Чтобы подключить профессионально устройство освещения к включателю, нужно:

• Соединить проводок нуля люстры с нулём, подключённым к электросети
• Соединить фазу люстры с нужным проводом выключателя
• Заизолировать электропровода люстры

Самостоятельное подсоединение двухконтурного прибора освещения

Двойной выключатель с тремя проводниками и подсоединение к нему люстры с отдельной схемой подключения  и двумя выходами проводов различается тем, что фаза любого контура люстры проводится к собственному контакту в выключателе.

Заземление в люстре

Как можно выполнить подключение люстры с заземлением? Если люстра с корпусом из металла, стоит её заземлить. Сделанная по прогрессивным стандартам проводка обязана иметь защиту. Для подключения осветительного прибора к заземлению соединяют совместно все провода с жёлто-зелёным. Подключение люстры требует соблюдения мер безопасности. Все соединения осуществляются после отключения напряжения в сети.

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

• При наличии заземления, подключение любой люстры происходит к общему электропроводу
• Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
• Если подключить люстру на 3 лампы , то 2 из них станут включаться при помощи одной кнопки, а одна от другой клавиши
• Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
• Подключения фазного проводка включателя проводится к фазному проводу от люстры

Проблема, как подключить люстру на 3 провода , имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый  разъём с тремя электропроводами. 2 из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на 3 провода , то посмотрите схему.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

• Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
• Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
• Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

• Прежде всего, отключите выключатель, который установлен в комнате
• При помощи индикатора удостоверьтесь, что нет напряжения в сети
• Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Подсоединение осветительного прибора на два выключателя своими руками

Когда происходит подключение люстры к двойному выключателю, то соединение нужно производить параллельно. Кроме того, нулевой провод устройства требуется подключать к общему нулевому проводу из потолка. Чтобы подключить люстру к двухклавишному выключателю, не нужно больших знаний, но всегда необходимо помнить о правилах безопасности.

Для того чтобы знать, каким образом подключить диммер прибора на несколько рожков и два включателя, можно просмотреть видео материал, где подробно изложен ход работы. Самостоятельная замена включателя и подключение любой люстры – это дело несложное, но достаточно ответственное. Многих, кто сталкивался с подсоединением люстры к двойному выключателю, пугает количество разных проводов, но, изучив информацию, можно самостоятельно во всем разобраться. Подключение люстры с двумя проводами к включателю имеет такой же метод, как и с одним, изучить это можно на электросхеме.

Если возникли сложности при самостоятельном проведении подключения прибора или сложно совсем выполнить данную задачу, то можно вызвать мастера. Специалист знает, каким образом люстра включается, и профессионально сможет подсоединить устройство к включателю. Подключения любого осветительного прибора мастера делают быстро. Подключить люстру на 3 провода специалист сможет безопасно. Как люстру правильно собрать, также знает специалист.

The Project Lady – Как перепаять провода люстры и выключить светильники

В этом посте я покажу вам, как полностью перепаять провода люстры И как ее повесить.

*Если вы только хотите знать, как выключить осветительные приборы, прокрутите вниз!*

 Я нашел эту люстру в Habitat for Humanity за 20 долларов, от которой я не мог отказаться.

Это были уродливые брызги зеленого и черного цвета, но баллончик с краской мог бы исправить это очень хорошо!

Я почистил и подвесил люстру, чтобы покрасить ее масляной бронзой. Сразу стало лучше смотреться! Довольный собой, я взял его внутрь после того, как он высох, забрался на свой обеденный стол, чтобы подержать его. Я, наверное, пробормотал, когда понял, что цепочка НАМНОГО коротка! Как это прошло мимо меня? ак! Что ж, я думаю, добавить новые провода и удлинить цепь было бы не так уж и безумно! Я изучил его, и все, что мне нужно было сделать, это протянуть новый основной провод через средний стержень, получить более длинный заземляющий провод и металлическую цепь!

 Я пошел в Home Depot и купил все необходимое, ТОГДА я открыл колпачок, в котором были заключены провода….

О боже… похоже, кто-то сделал там свою грязную работу. Видите обрезанный провод с левой стороны? Что это? Был изолентой отмечен новый комплект проводов, который кто-то вставил. Я не мог повесить это, зная, что провода внутри шаткие, так что я отправился за дополнительными расходными материалами и подумал, что это будет отличная возможность сделать пост о тотальная переделка люстры – вам не повезло!

Пожалуйста, обратите внимание: все люстры разные, и вам потребуется найти эти различия и изменить свои методы и список поставок из того, что я показываю вам здесь.

Внимание: пожалуйста, убедитесь, что ваша люстра не подключена к какому-либо источнику питания во время работы с ней. Выключая светильники с потолка, проверьте и еще раз убедитесь, что выключатель выключен.

Люстра, которую мы установили, когда мы впервые въехали, имела около 15 розеток и 2 разных яруса (я, вероятно, не стал бы переделывать что-то такое большое — удачи всем, кто попытается это сделать)!

С самого начала следует обратить внимание на то, с какими сокетами вы имеете дело. Мои оригинальные (слева) были предварительно подключены, и я не мог установить в них новые провода, поэтому я купил замену (справа) в Home Depot, где есть винты для крепления новых проводов. Ваши розетки могут быть разной высоты — убедитесь, что вы получаете именно то, что вам нужно.

Еще одна вещь, которую нужно знать, это то, что означает цвет электрических проводов. Эта статья полезна и эта диаграмма:

Итак, теперь мы знаем, что имеем дело с белыми (нейтральными) проводами и черными (питание — «горячие») проводами.

ПРИНАДЛЕЖНОСТИ, КОТОРЫЕ Я ИСПОЛЬЗОВАЛ:

– провод лампы для основного стержня*

– черно-белый провод 18 калибра для розеток*

– провод заземления*

– более длинная цепь крепления (если вы удлиняете)

– сменные насадки (при необходимости)

– колпачки для гаек проводов (я использовал существующие)

– жесткая леска для продевания проводов

– кусачки/инструменты для зачистки проводов

– нож Xacto или другой тип

– припой утюг (по желанию)

* купите провод на несколько футов длиннее, чем вы думаете, что вам нужно, просто чтобы быть в безопасности – это очень недорого!

 Вот крупным планом провода — многожильные, калибр 18.

Отвинтите колпачок со всеми вашими проводами и снимите гайки. Отсоедините все провода друг от друга.

Отвинтить розетки от люстры.

Чтобы продеть новые провода, используйте старые провода, которые вы будете вытягивать. На картинках я использовал толстую рыболовную нить, привязанную к нижние концы старого и к верхним концам нового   НО вы можете пропустить рыболовную леску и сложить старые концы поверх новых концов проволоки (ДУХ, жаль, что я не додумался до этого раньше!  Однако , я поумнел и сделал это для основного провода)! Не обрезайте новые провода до получения указаний.  СОВЕТ: чтобы новые провода не соскальзывали с вашей струны (старые проволоки) и чтобы они поместились в узком канале, оголите концы примерно на 3/4 дюйма и сложите их поверх вашей струны (старые проволоки). Будьте осторожны, когда зачищаете провода, потому что вы можете использовать эти концы для обмотки новых розеток!

Вот старые провода выдергиваются…

 … и протягиваются новые провода. Я оставил примерно 4 дюйма провода, свисающего из гнезда…

 …затем обрезал нижние концы длиннее, чем я думал, что мне нужно, около 8 дюймов, чтобы быть в безопасности.

 Вот как выглядит нижняя часть моей люстры со всеми свежими розетками. Давайте займемся этим основным проводом сейчас! СОВЕТ: посмотрите, как у заземляющего провода есть большая клемма, которая прикрепляет его к резьбовому стержню? Мы собираемся сделать свой собственный через несколько минут.

Если вы добавляете новую цепочку для длины, сделайте это сейчас. Вам понадобится хороший захват с помощью 2 наборов плоскогубцев, чтобы открыть звенья цепи — лучше всего для этого подходят плоскогубцы!

 Зачистите концы новых черных проводов и протяните их через новый заземляющий провод, как и раньше для розеток…

 … вместо того, чтобы возиться с леской, я использовал старый заземляющий провод и обернул его вокруг. Обязательно продевайте новые провода через каждые несколько металлических звеньев цепи вверху.

 Теперь, когда новые провода полностью продеты, можно заняться заземляющим проводом. Помните, я упоминал, что мы будем делать собственный «терминал»? Что ж, вы можете сделать это, просто свернув провод в круг размером с резьбовой стержень…

 …но я пошел дальше и использовал припой и утюг, чтобы сделать более прочный вывод (не обязательно… просто дополнительный шаг) .

 Наденьте оригинальную гайку на резьбовой стержень, чтобы закрепить заземляющий провод. Используйте свой нож Xacto (или другой нож), чтобы ОСТОРОЖНО срезать середину основных концов проводов, чтобы разделить их на части. Вы же не хотите прорезать резину и обнажить провода!

Давайте пока перейдем к розеткам!

 Если ваши гильзы такие же, как у меня, они не открутились изящно, а вместо этого сняли с них резьбу всего стержня и крышки гильзы!

Перед тем, как продолжить, используйте плоскогубцы с длинными концами, чтобы убедиться, что резьбовой стержень и болт затянуты.

 Ваши концы уже должны быть зачищены на 3/4 дюйма с первых шагов, но если вам нужно подрезать и привести их в порядок, сделайте это! Скрутите концы проводов, чтобы они были тугими.

Проденьте концы через основание розетки и получите белый конец рядом с серебряным винтом (нейтральный) и черный конец рядом с золотым винтом (горячий) . Изогните провода так, чтобы они шли от левой стороны винта к правой. Это предотвратит его соскальзывание при затягивании.

 Оберните концы вокруг винта — убедитесь, что провода имеют хороший контакт с винтом и не выскальзывают. От белого к серебру.

Черный к золоту.

На этом рисунке я показываю, как левой рукой тяну провода у основания, а другой ввинчиваю розетку. СОВЕТ: поскольку вы будете вкручивать розетку с подключенными проводами, имеет смысл, чтобы они были туго намотаны внутри из-за всех поворотов. Я намотал свои розетки в обратном направлении, прежде чем прикручивать их, чтобы после их прикручивания провода не были туго закручены внутри (и, возможно, со временем откручивались от напряжения).

Не забудьте снова надеть картонный изолятор!

 Сокеты = готовы!

 А теперь займемся всеми этими проводами внизу! Я обрезал их так, чтобы они были одинаковой длины — около 4 дюймов.

 Зачистите концы всех проводов примерно на 1 дюйм. Здесь я зачистил больше, чем розетки, потому что так много проводов соединено вместе, что я хотел, чтобы они лучше соединялись друг с другом.

 На ваших основных проводах, которые вы разделили ранее, вы должны заметить, что одна сторона имеет ребра и имеет более квадратную форму, а другая сторона закруглена и гладкая. Это позволяет вам узнать, что такое нейтральный и горячий провод, особенно при подключении к потолку (поскольку они не имеют цветовой кодировки).

Соберите все белые провода так, чтобы главный конец провода имел ребра . Скрутите все концы вместе по часовой стрелке и накрутите на концы гайки.

 Проделайте то же самое с черными проводами , но с гладким основным проводом .

Протолкните провода вниз и снова закрутите крышку.

 Теперь пора разобраться с существующим чудовищем на потолке. Выключите выключатель и дважды проверьте, действительно ли он выключен!

 Отвинтите крышку на потолке и протяните провода вниз, чтобы с ними можно было работать.

Отвинтите гайки проводов и размотайте провода друг от друга. Снимите старое приспособление, отвинтив весь серебряный кронштейн (проще, чем откручивать его за стержень с резьбой в центре).

 Обязательно потяните верхнюю часть люстры так, чтобы она была плотной (как будто она свисает с потолка), чтобы вы могли обрезать провода до нужной длины в верхней части — около 8 дюймов в длину. ПРЕДУПРЕЖДЕНИЕ: если в вашей цепи есть КАКОЕ-ЛИБО провисание, вы можете легко обрезать провода слишком коротко!   Обрежьте центр провода, разделив его пополам, как и раньше.

 Зачистите концы черных проводов длиной около 1 дюйма и скрутите жилы вместе.

 Я прикрепил светильник к потолку. Вешаться одной может быть очень неловко — я просто не могла дождаться, когда мой муж вернется домой!

 Вы заметите, что на моем серебряном кронштейне рядом с ним есть отверстие с надписью «GND». На многих светильниках есть винт, к которому можно прицепить заземляющий провод, однако мой заземляющий провод уже прикручен к металлической пластине в потолке.

 Многократно обмотайте заземляющий провод вокруг заземляющего провода, ведущего к потолку, чтобы обеспечить хороший контакт. Помните, что ваш черный ребристый провод является нейтральным и идет к БЕЛОМУ , а гладкий черный провод горячий и идет к ЧЕРНОМУ .

 Прикрепите гайки и втяните шнуры к потолку. Крышка с накладкой и ВАЛЛАХ!!!

Мне так нравится! Все дополнительные деньги и время стоили того, чтобы сделать этот проект правильно!

Заинтересованы в перекручивании лампы? Кликните сюда.

Как подключить люстру с тремя проводами

Люстра относится к тем предметам интерьера, с которыми люди начинают знакомиться чуть ли не с рождения. Малыш, лежащий в коляске или кроватке, с интересом разглядывает красивое светящееся устройство на потолке. Любая большая комната в квартире или доме обязательно оборудована люстрой, которая крепится по центру потолка. Он не только становится украшением интерьера, но и позволяет равномерно распределить световую нагрузку по пространству комнаты. Для варьирования освещенности помещения чаще всего используют люстры с 5 и более лампочками. О таких лампах и пойдет речь в этой статье. Поговорим о том, как подключить люстру на 3 провода, что нужно для такой работы, и сможет ли это сделать человек без специального электротехнического образования?

Содержимое

• Устройство
• Инструмент
• Назначение проводов
• Схема с однокнопочным выключателем
• Схема с двухкнопочным выключателем

Устройство

На современном рынке представлен широкий ассортимент осветительных приборов с замысловатыми конструкциями, большим количеством светодиодов или ламп, с дистанционным управлением. Однако до сих пор большинство предпочитает устанавливать в своих гостиных пятирожковую люстру.

Если такую ​​люстру подключить к одному выключателю, это повлечет за собой большой расход электроэнергии. Согласитесь, не всегда обязательно, чтобы в комнате светились все пять рожков, иногда достаточно двух-трех. Поэтому самой популярной является схема подключения люстры с двойным выключателем. О такой схеме мы поговорим ниже, а прежде чем подключать люстру к бытовому двухкнопочному выключателю, давайте разберемся, из чего состоит такая лампа и как она работает.

Прежде всего, это базовая конструкция для 5 рожков. Вне зависимости от того, куда направлены светильники (вниз или вверх), крепление патронов и плафонов с рожками осуществляется одинаково – с помощью резьбовых соединений. Каждый рог на конце выглядит как трубка с резьбой; к нему с помощью гайки крепится декоративная крышка. Но очень часто крепление происходит за счет донышка патрона, который накручивается на рожковую резьбу. К патрону нужно подключить провода и вкрутить лампочки, именно в нем происходит их непосредственный контакт. Плафоны служат для рассеивания света, а также выполняют декоративную функцию, чаще всего их изготавливают из металла, стекла или пластика.

Провода люстр

чаще всего проходят внутри металлической конструкции. Плафоны крепятся к корпусу светильника с помощью защелок, болтов или пластикового кольца, которое навинчивается на резьбу раструба. От каждого гнезда внутри рупора 2-жильный провод подключается к соединительной коробке светильника.

На люстру можно установить самые разные лампы – лампы накаливания, люминесцентные, светодиодные, энергосберегающие.

Корпус люстры также может комплектоваться блоком питания или балластом для запуска светодиодных и люминесцентных ламп.

Существуют люстры, оснащенные рефлекторами, которые имеют белую или зеркальную поверхность и создают направленный свет.

Подробнее о том, как выбрать люстру и светильники к ней, можно узнать в этом видео:



Инструмент

Перед подключением люстры с тремя проводами подготовьте необходимый инструмент:

1. Индикаторная отвертка (нужна для определения фазы и нуля).
2. Клещи с изолированными ручками.
3. Нож (для зачистки изоляции на жилах).
4. Мультиметр.
5. Изолента.
6. Отвертки (плоские и крестообразные).
7. Кусачки.
8. Маркер.

Устройства, с помощью которых будут соединяться провода. Это могут быть специальные накладки, в которых соединяемый провод зажимается под винт, пружину или соединительные изолирующие зажимы (СИЗ). И не забудьте, конечно же, стремянку.

Разводка проводов

Перед подключением комнатной люстры с двухкнопочным выключателем разберемся, сколько нам нужно проводов и зачем нужен каждый из них.

пример инструкции по сборке люстры (кликните для увеличения)

Любой осветительный прибор должен иметь паспорт с указанной в нем схемой. Изучите его внимательно, там описано назначение проводов по цветам. Как правило, фазу выполняют белого или коричневого цвета, синий провод означает ноль, также может быть и третий провод защитного заземления, его обычно делают зеленого или желтого цвета. Всего из люстры должно выходить 4 жилы – ноль, защитное заземление и 2 фазы.

Если нет паспорта на осветительный прибор, то мы сами определим где фаза, а где ноль.

Итак, у вас дырка в потолке, из которой торчат три жилы, одна из них нулевая, а остальные 2 фазы от двухкнопочного выключателя. Если ваша люстра с защитным заземлением, то для этого будет отдельный четвертый провод.

1. Отключите подачу электроэнергии в квартиру и установите ключи двойного выключателя в положение «Отключено».
2. Во избежание короткого замыкания разведите три провода, торчащие из потолка на расстоянии друг от друга в стороны.
3. Снимите изоляцию с каждой жилы примерно на 1 см.
4. Подайте напряжение, включив машину, а затем выключатель. Прикоснитесь индикаторной отверткой к каждой жиле, та из них, при соприкосновении с которой индикатор не загорается, будет равна нулю. Отметьте его маркером.
5. Теперь поочередно выключайте ключи на выключателе и проверяйте наличие соответствующей фазы.

Определить назначение жил в светильнике с помощью мультиметра:

1. Для начала установите на устройстве режим “Вызов” и замкните щупы на 1 секунду. Должен прозвучать звуковой сигнал, это означает, что вы правильно выбрали предел измерения и прибор работает исправно.
2. В патроне 2 контакта, один из них фазный, он пружинистый и расположен по центру, второй нулевой, он расположен сбоку (при вкручивании лампочки касается его цоколем) .
3. Также зачистите все четыре жилы, отходящие от люстры, на 1 см.
4. Теперь нам нужно найти нулевое ядро. Присоедините один щуп мультиметра к нулевому (боковому) контакту в любом из патронов. Вторым щупом коснитесь по очереди зачищенных проводов. Как только вы услышите звуковой сигнал, значит, это ядро ​​нулевое, также отметьте его маркером.
5. Аналогичным образом определить соответствие двух фазных проводов, отходящих от светильника. На этот раз щупом мультиметра поочередно коснитесь центральных фазных контактов в патронах. В пятирожковой люстре одна фазная жила подключается к трем патронам, а вторая идет к оставшимся двум.
6. Для проверки заземляющего провода нужно одним щупом прикоснуться к нему, а другим прикоснуться к металлическому корпусу светильника, звуковой сигнал подтвердит правильность выбора.

Схема с однокнопочным выключателем

Для начала рассмотрим более простую схему – как подключить трехрожковую люстру на 3 провода. Вот три подробные пошаговые инструкции. Во-первых, проверьте комплектацию вашей лампы:

.

1. Вскрыв заводскую упаковку, сразу же найдите список комплектов, входящих в люстру, и проверьте наличие всех комплектующих по списку.
2. Найдите кронштейн, которым люстра будет крепиться к потолку. Это полоса, которая прикручивается непосредственно к деревянному основанию в потолке, и к этой полосе будет крепиться плафон люстры.
3. Проверьте наличие и целостность всех оттенков.
4. Далее должно быть устройство (можно назвать его распределительной коробкой люстры), в котором будут отсоединяться провода, к нему крепятся три рожка, а сам этот механизм соединяется с крышкой кронштейна. Через это устройство протягивается двойной провод (фазный и нулевой проводники). Один его конец будет присоединен к фазному и нулевому проводникам, выходящим из отверстия в потолке, другой конец предназначен для подключения к проводникам в рупорах.
5. Обычно третий провод заземления входит в комплект светильника отдельно. На металлическом корпусе (чаще всего на крышке) специальным значком обозначено место, куда необходимо подключить защитное заземление.
6. Проверить наличие трех рупоров, к ним должны быть прикреплены патроны, и из каждого должен выходить фазный и нулевой проводник.

Теперь посмотрим как подключить провода в люстре:

1. Возьмите одно плечо и соединительную коробку светильника, куда будет производиться подключение. Из рога выходят две жилки (синяя – ноль, коричневая – фаза). Протяните их через одно из трех отверстий и закрепите рог.
2. Проделайте то же самое с двумя другими рогами.
3. В итоге в распределительной коробке светильника получилось 6 проводов от рожков – три синих и три коричневых, и двойной 2-х жильный провод, который будет использоваться для подключения к сети.
4. Снимите изоляцию со всех 6 жил с рожков и с двухжильного провода.
5. Соедините вместе три синих провода от одной жилы двойного провода и таким же образом соедините три коричневых провода со второй жилой двойного провода. Делайте это с закруткой, можно и сверху припаять. Наденьте изолирующие колпачки, они обычно идут в комплекте.
6. Аккуратно уложите все провода в распределительную коробку люстры и закройте сверху крышкой.
7. Подсоедините провод защитного заземления в указанном месте.

Осталось подключить нашу люстру тремя проводами к сети:

1. Перед началом электротехнической части работ обесточить помещение, выключив сетевой выключатель.
2. Прикрепите крепежную раму к деревянной конструкции потолка с помощью обычных шурупов. Сделать это нужно максимально прочно и надежно, потому что штанга должна будет выдержать полный вес люстры.
3. Чтобы потом ничего не переделывать, сразу примерьте светильник, слегка прикрепив декоративные болты. Смотрите, если вас все устраивает, то откручивайте болты и приступайте к подключению проводов.
4. Такую работу желательно выполнять с напарником, чтобы один человек мог держать подключенную лампу, а другой занимался подключением. Если напарника нет, то закрепите лампу на установленной планке, туго привязав ее бечевкой или куском прочной проволоки.
5. Начните с установки самоблокирующихся клеммных колодок на провода, торчащие из отверстия в потолке. Затем подключите к ним соответствующие провода светильника.
6. Теперь включите выключатель и автоматический выключатель, чтобы проверить правильность работы. Если загорятся все три лампы, выключите выключатель, станок и закончите работу, окончательно прикрутив лампу к планке.

Теперь вы знаете, как правильно подключить трехрожковую люстру, давайте рассмотрим более сложный вариант – подключение люстры к двойному выключателю.

Схема с двухкнопочным выключателем

Подключение пятирожковой люстры к бытовому двухкнопочному выключателю выполняется аналогично.

1. Из распределительной коробки идет нулевая жила, которая прокладывается к лампе, к ней будут подключаться все пять нулевых жил от каждой лампы.
2. Фазная жила из коробки подходит к двухкнопочному выключателю, от нее отходят две жилы, которые будут подавать напряжение на одну и вторую группу лампочек.
3. В распределительной коробке нулевой и фазный проводники подключаются к фазе и нулю питающей сети.
4. Вместо 6 проводов в распределительной коробке светильника, как в трехрожковом варианте, теперь будет выводиться 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике должны быть соединены в один общий жгут. А из фазных жилок сформируйте два соединительных жгута – одну из трех коричневых жилок от луковиц, вторую, соответственно, из двух. То есть при включении одной клавиши выключателя загорятся три лампочки, а при включении второй клавиши две.

В распределительной коробке люстры три провода. Некоторые концы выводятся на верхнюю часть и будут соединяться с жилами, подведенными к отверстию в потолке до точки крепления светильника. Соедините другие концы таким образом:

• Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
• Один фазный провод, например коричневый, с соединительным жгутом из фазных проводов трех светильников.
• Второй фазный провод, например, белого цвета, с соединительным жгутом из фазных проводов двух светильников.

У вас есть три зачищенные вены, торчащие из отверстия в потолке, в том месте, где будет закреплена лампа. Подсоедините их к фазному и нулевому проводникам люстры соответственно. В случае защитного заземления светильника будет четвертый провод и подключение.

Как видите, по аналогии с более простым вариантом подключить люстру к двойному выключателю тоже несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хочу дать небольшой совет по недорогим китайским люстрам. Проверяйте всю проводку на целостность сразу после покупки. Часто уже содержат всю электрическую часть в распределительной коробке люстры, проверьте надежность контактов. Обидно будет, если потом придется переделывать такую ​​огромную работу.

Теперь вы знаете, как подключить 5- или 6-рожковую люстру к двойному выключателю. В принципе, если у вас есть базовые знания электротехники, вам не составит труда это сделать. Но получится немного сэкономить на вызове профессионального электрика.

Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы

Казалось бы простая операция – установка новой люстры – может смутить человека незнакомого с электрикой: куча проводов и это не понятно что и с чем связывать. Мы обсудим, как подключить к выключателю люстру с разным количеством рожков (и проводов).

Содержание артикула

• 1 Подготовка: непрерывность и определение фазы на потолке
  • 1.1 Заземляющий проволочный провод
  • 1,2 Поиск фаз и ноль
• 2 -й люстра
  • 2. 1 подключение к двойному переключанию
  • 2.2 Как подключить Chandelier к одному выключающему переключанию
  • 2 2.2 Как подключить Chandelier к одному выключающему переключанию
  • . Подключение китайской люстры
  • 5 Подключение галогенной люстры (с пультом и без)

  Подготовка: прозвонка и определение фазы на потолке

  Кому это не нужно хоть немного со значком с электросетями, остальное будет полезно. Человеку, который постоянно не имеет дела с электричеством, может быть сложно. Чтобы не запутаться, расскажем все по порядку: как найти фазу (или фазы) и ноль в проводах на потолке, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат вверху. В результате подключение люстры своими руками будет для вас легкой задачей.

  Провод заземления

  Если проводка уже сделана, из потолка торчат два, три или четыре провода. Один из них точно “ноль”, остальные – фаза, еще может быть заземление.

  Грозозащитный трос имеется в строящихся или недавно отремонтированных домах

  Грозозащитный провод есть не всегда, только в строящихся домах или после капитального ремонта с заменой электропроводки. По стандарту он имеет желто-зеленый цвет и подключается к этому же проводу на люстре. Если в вашей люстре его нет, тщательно изолируем оголенный провод и оставляем как есть. Нельзя оставлять его неизолированным — можно случайно замкнуть накоротко.

  Ищем фазы и ноль

  С остальными проводами надо разобраться: где “фаза”, а где “ноль”. В старых домах все провода обычно одного цвета. Чаще всего черный. Новые здания могут быть черно-синими или коричнево-синими. Иногда присутствует красный цвет. Чтобы не угадывать по цветам, их проще окольцевать.

  Если у вас три провода на потолке и двухкнопочный выключатель на стене, то у вас должно быть две “фазы” – на каждую из клавиш и один “ноль” – общий провод. Прозвонить можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). Во время работы поверните ключ переключателя в положение «включено» (включая входной автоматический выключатель на приборной панели). После набора поверните ключи переключателя в положение «выключено». Если есть возможность, лучше вырубить автомат на приборной панели и подключить люстру с выключенным питанием.

  Непрерывная прозвонка проводов на потолке темтером

  Как прозвонить и идентифицировать провода тестером показано на фото. Установить переключатель в положение «вольт», выбрать шкалу (более 220 В). Поочередно прикасайтесь щупами к парам проводов (держите щупы за ручки, не прикасайтесь к оголенным проводникам). Две фазы между собой не “прозваниваются” – изменений на индикаторе не будет. Если вы найдете такую ​​пару, скорее всего, это две фазы. Третий провод скорее всего “ноль”. Теперь каждую из предложенных фаз соедините щупами с нулем. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — а две фазы обозначаются буквой L. Если все провода одного цвета, как-нибудь их пометьте: краской, цветным маркером, кусок скотча. Фазы – одним цветом, ноль – другим.

  Индикаторной отверткой работать проще: достаточно прикоснуться ее концом к оголенному проводнику. Горит – фаза, нет – ноль. Очень простой.

  Индикаторной отверткой найти фазу

  Если торчит только два провода, то один из них фаза, другой нуль. В этом случае на выключателе есть одна клавиша. Других вариантов нет.

  О правилах и способах соединения проводов в распределительной коробке читайте здесь.

  Провода люстры

  Подключить люстру с 2-мя проводами легко: один из них прикрутите к фазе, другой к нулю. Какой – неважно. Если на потолке две фазы, а выключатель на стене двухклавишный, есть варианты:

  На многорожковых люстрах проводов точно больше двух. Мы определились с назначением желто-зеленых. Это заземление. Если такой же провод находится на потолке, подключитесь к нему. С остальным тоже нужно разобраться.

  3-проводную люстру подключить не намного сложнее. Если один из них заземлен (желто-зеленый) это может быть:

  • игнорировать – если проводов этого цвета (или подобного) нет на потолке,
  • подключаются к одному цвету.

  На самом деле других вариантов нет. Три провода в основном встречаются в светильниках с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая текущим рекомендациям.

  Подключение к двухклавишному выключателю

  Подключить пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по тому же принципу. Каждый из рожков имеет два цветных провода. Чаще всего это синий и коричневый провода, но бывают и другие вариации. Для подключения к двойному выключателю их все нужно разделить на три группы: две фазы и одна ноль.

  Подключение пятирожковой люстры к двойному (двухкнопочному) выключателю

  Сначала все синие провода соединяются между собой и хорошо скручиваются. Это ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это не имеет значения. Но по стандарту синий означает именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже видно, что все синие проводники объединены в одну группу. Это ноль.

  Перед подключением люстры группу проводников

  Теперь разделите остальные на две группы. Расклад произвольный. Одна группа лампочек будет включаться от одного ключа, вторая от другого. В пятирожковой люстре обычно комбинируют 2+3, но можно и 1+4. В четырехрычажке тоже два варианта – 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Скрутите разделенные провода между собой. Получили две группы, которые подключаются к «фазам» на потолке.

  Как подключить люстру к одному выключателю

  Если на потолке всего два провода, а на люстре проводов много, но только двух цветов, то все просто. Все проводники одного цвета скрутите оголенными частями и подключите к одному из проводов на потолке (неважно к какому). Соберите все проводники второго цвета в один пучок и подключите их ко второму потолку. Схема подключения люстры в этом случае показана на рисунке ниже.

  Схема подключения люстры к однокнопочному выключателю

  При таком включении все лампы будут гореть одновременно.

  Правила подключения проводов

  При работе с электричеством мелочей не бывает. Поэтому подключаем провода в люстре по всем правилам. При объединении в одну группу их недостаточно просто скрутить и навинтить защитный колпачок.

  Необходимо соединить провода от люстры и выключателя в клеммной коробке

  Такая скрутка рано или поздно окислится и начнет нагреваться. Крайне желательно пропаивать такие соединения. Если вы умеете обращаться с паяльником и оловом, обязательно сделайте это. Это гарантирует нормальный контакт и соединение не будет нагреваться.

  Теперь о том, как соединить провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки не допускаются. Необходимо использовать клеммные коробки. Ими комплектуется большинство современных люстр. Если нет, купите в любом хозяйственном магазине или у продавца осветительных приборов.

  При использовании такой клеммной коробки возникает проблема: скрутка большого количества проводов просто не помещается в отверстие. Выход: припаять к соединению проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм ² ). Хорошо заизолируйте это соединение, а свободный конец припаянного проводника вставьте в клеммную коробку (длинный не нужен – см 10 более чем достаточно).

  Вставив все провода от люстры в клеммник и затянув винты, вся конструкция поднимается к потолку. Там его предварительно закрепляют, после чего провода подключаются к клеммнику в нужном порядке. В этом случае важно установить «нули» один напротив другого. Фазы к фазам подключаются в случайном порядке.

  Здесь описано правильное подключение проводов в распределительной коробке.

  Подключение китайской люстры

  Большинство относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, но есть проблемы с качеством электромонтажа. Поэтому перед подключением люстры нужно проверить ее электрические характеристики.

  Сначала проверяется целостность изоляции. Их можно собрать в один пучок и закоротить на корпус. Тестер не должен ничего показывать. Если есть какие-либо признаки, у вас есть два варианта: искать и заменять поврежденный провод или нести его на обмен.

  Второй этап тестирования – проверка каждого рупора. От клаксона идут два провода. Они припаяны в патроне к двум контактам. Назовите каждый провод с соответствующим контактом. Прибор должен показывать короткое замыкание (короткое замыкание или бесконечность в зависимости от модели).

  После проверки начните группировать провода, как описано выше.

  Подключение галогенной люстры (с пультом и без)

  Галогенные лампы работают не от 220 В, а от 12 В или 24 В. Поэтому в каждую из них устанавливаются понижающие трансформаторы и собирается вся схема и готовы к установке. Свободными остаются только два проводника, которые необходимо соединить с торчащими из потолка проводами. Подключается в любом порядке, «фаза» и «ноль» значения не имеют.

  Если люстра оснащена дистанционным управлением, к трансформаторам добавляется блок управления. Подключение такое же: есть два проводника, которые нужно соединить с теми, что на потолке. Третий проводник, идущий с другой стороны (он тонкий) — это антенна, по которой осуществляется связь между пультом и блоком управления. Этот проводник остается внутри стекла как есть.

  О том, как подключить люстру с пультом, смотрите в следующем видео.

  Как подключить люстру с несколькими светильниками

  23 марта 2022 г. 23 марта 2022 г. / Авторы Андре Хейс

  Если в вашем доме есть фойе или большая комната с высоким потолком, люстра – лучший декоративный вариант. Он придает неповторимый декоративный штрих любому дому.

  Однако установка люстры с несколькими лампочками может показаться сложной. И, если вы не знаете, как подключить люстру с несколькими светильниками, она не осветит вашу комнату, несмотря на то, что она подвешена к потолку. По этой причине вам необходимо понять правильный процесс подключения люстры, прежде чем непосредственно приступать к установке.

  Вещи, необходимые для подключения люстры

  Работая с любой люстрой, вы должны работать близко к потолку. Итак, все необходимые инструменты должны быть установлены в первую очередь, если вы хотите избежать беспокойства. В этом проекте вам понадобятся следующие инструменты для выполнения проводки.

  • Лестница A
  • Изолента
  • Соединители и инструменты для зачистки проводов
  • Новые розетки
  • Шнур для люстры
  • Отвертка
  • Электрический тестер

  Процесс подключения люстры с несколькими светильниками

  Прежде чем приступить к электрическому проекту такого типа, необходимо отключить питание. Обычно люди выключают только люстру. Но есть риск случайного включения другим человеком. В таком состоянии вы можете не заметить этот вопрос с лестницы из-за концентрации на задачах. Поэтому обеспечьте свою безопасность, выключив главный выключатель. Затем перейдите к окончательному процессу подключения.

  1. Во-первых, провода обесточатся после отключения коробки выключателя. Теперь вам нужно установить электрическую коробку в том месте, где вы хотите повесить люстру. Как правило, эти электрические коробки устанавливаются в центре каждого потолка. Если нет, то вам нужно установить его вручную.
  2. Во-вторых, оставьте люстру на столе и начните расставлять предметы. В этом случае ваша люстра совершенно бессильна, так как нет связи между электричеством и люстрой. Теперь разместите люстру в таком положении на столешнице, чтобы она оставалась перед вами. Расположение на верхней или нижней стороне создаст трудности в работе.
  3. Затем проверьте провода люстры. Обычно каждая люстра поставляется с установленной в ней системой автоматической разводки. Эта система создает соединения со всеми лампочками люстры и выводит провода со шнуром. Иногда ответвительные провода проходят через плечи люстры. В противном случае они зацикливаются на руках.
  4. После этого вы должны установить электрощиток в потолок. В этой коробке также есть несколько разъемов для проводов, которые используются для установки проводки люстр. Итак, для пробы подводим к распределительной коробке провода от люстры.
  5. На этом этапе необходимо соединить все провода согласно подобранному цвету и инструкции производителя. Кроме того, не следует путать провода друг с другом. Вместо этого соедините их отдельно, а иногда используйте ленту, чтобы разделить их.
  6. Допустим, у вашей люстры не хватает проводов для подключения снизу. В этом случае временно подвесьте люстру к потолку, а затем подключите провода. Убедитесь, что провода подключены правильно. Затем включите электричество, чтобы проверить, правильно ли работают лампочки.
  7. Теперь проверьте, не горит ли какая-нибудь лампочка. В новой люстре все лампочки должны быть зажжены. Некоторые светильники могут не загореться, если вы меняете проводку или подвешиваете ранее установленную люстру. В этом случае отметьте лампочки и приклейте клейкую ленту на эти держатели с лампочками.
  8. После этого снова отключите электричество и выньте лампочки из люстры. Теперь подайте питание на люстру и используйте тестер, чтобы проверить, есть ли какой-либо электрический ток на отмеченных плечах. В частности, вы должны вставить тестер в контакты держателя лампы, чтобы проверить электричество. Если тестер загорается, то с проводом проблем нет. Скорее нужно менять саму лампочку.

  С другой стороны, вам нужно проверить этот провод от корневого уровня, когда вы не получаете электричество от держателя лампы. Итак, наденьте тестер на конец провода распределительной коробки. Если вы не найдете там электричества, вам придется менять весь провод. И когда вы получаете ток, возможно, есть проблема с проводкой этой конкретной линии.

  9. Поскольку вы обнаружили поврежденные провода, вам необходимо установить новые провода на эти линии. Итак, отсоедините держатели ламп от люстры и отрежьте поврежденные провода от этого держателя. Теперь возьмите новые провода и используйте инструмент для зачистки проводов, чтобы снять немного изоляции с обоих концов проводов. Не забудьте скрутить многожильные провода, чтобы они оставались единым целым.
  10. После укладки всех новых проводов подсоедините их к держателям ламп. Для этого возьмите определенный конец проволоки и согните его, как крючок. Затем вставьте провод в клемму гнезда держателя, чтобы закрепить его с помощью винта. Следуйте тому же методу для всех проводов. Затем выньте провода через кронштейны люстры.
  11. Когда провода готовы, подключите их к проводу распределительной коробки. Здесь следует следить за тем, чтобы все новые провода были правильно установлены на свои места. Теперь снова установите лампочки и включите электричество, чтобы проверить, работают ли все лампочки. Если нет, то вам нужно снова выполнить тот же процесс для этой конкретной лампочки.
  12. Наконец, вы можете закрыть крышку распределительной коробки и привинтить ее на место. Затем дайте окончательную проверку каждому проводу и кронштейну люстры. После этого повесьте люстру в выбранном вами положении и завершите процесс проводки.

  Часто задаваемые вопросы

  Как подключить светильник с несколькими источниками света?

  На самом деле, люстра — это стильное решение для освещения. Таким образом, проводка аналогична процессу, упомянутому выше. По конструкции все лампочки имеют индивидуальный провод и подключаются к первичному проводу. И вам нужно подключить этот провод к распределительной коробке и подать на него питание. Таким образом, проводка может заставить вашу лампочку осветить комнату.

  Как соединить люстры вместе?

  Поскольку все люстры включаются одновременно, вы можете использовать основной провод для их соединения. Сначала выньте отдельные провода из каждой лампочки и соедините их вместе в первичный провод. В любом случае, этот провод должен выдерживать ток нескольких лампочек. После соединения проводов в этот провод, присоедините его к проводу распределительной коробки, и теперь все лампочки вашей люстры соединены вместе.

  Заключительная речь

  Хотя подключение люстры с несколькими лампочками может показаться сложным на первый взгляд, на самом деле это довольно просто, если вы понимаете механизм. В начале вам нужно расположить провода для каждой лампочки индивидуально. Конечно, эти провода будут подключены к распределительной коробке с помощью основного провода и дадут питание для включения света. Таким образом, вы можете подключить любое количество лампочек в одной люстре.

  Как подключить пятиламповую люстру. Схема подключения люстры с двойным выключателем.

  Различные схемы подключения

  Что такое люстра? Современный потолочный светильник с несколькими лампами, расположенными на равном расстоянии друг от друга. Основная задача люстры – обеспечить равномерное, бестеневое освещение всей комнаты. В качестве источников света могут использоваться лампы накаливания, светодиоды или люминесцентные лампы. Установка люстры – завершающая часть обустройства интерьера. Его установка не так сложна, как может показаться на первый взгляд. Минимальные электротехнические навыки и стандартный набор требовали простых инструментов. Чтобы установка была простой и безопасной, можно следовать приведенной ниже инструкции.

  Подготовка: обнаружение непрерывности и фазы на потолке

  Для начала нужно решить, сколько проводов выведено на потолок и для чего они нужны. Два торчащих провода означают, что все лампы включатся одновременно, три и более можно комбинировать с последовательностью включения. Опытный электрик справится с этим без труда, а вот новичкам будет сложно разобраться, где фаза и ноль, и что делать с заземлением.

  Встречается только в новостройках или в помещениях, где сделан ремонт с учетом всех требований по монтажу электропроводки. Он имеет желто-зеленую оболочку и соединяется с проводом того же цвета на светильнике. В старых домах его может не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

  Ищем фазы и ноль.

  Остальные провода могут быть любого цвета – красный, черный, белый, причем цвет провода не обязательно соответствует “фазе” или “нулю”. Для точного определения где какой провод заканчивается нужно прозвонить специальным тестером или индикаторной отверткой – прибором со встроенным светодиодом, сигнализирующим о наличии напряжения. Испытание проводят при включенной сети и положении настенного выключателя «ВКЛ.». Прикасаемся к оголенным концам проводов один за другим и видим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Следует отметить, что тестер покажет напряжение только между нулем и фазой. Для выключателя с одним ключом еще проще — два провода на потолке, один из них нулевой, а второй — фаза. Перед началом работ по подключению светильника обязательно обесточить провода, желательно это сделать, выключив выключатель на счетчике.

  Самый простой и распространенный вариант – два провода на потолке и два провода на люстре, а на стене установлен однокнопочный выключатель. Мы просто соединяем конец вместе. Подключать желательно так, чтобы нулевой провод шел прямо к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные прокладки или скрутку с последующим утеплением.

  С двумя фазами и двухкнопочным выключателем возможны следующие варианты. Одна фаза изолирована, вторая подключена к люстре. При этом один ключ остается неиспользованным. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

  Подключайте 2 и более люстры всегда по одному и тому же принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Скручиваем все провода одного цвета вместе. Это будет ноль, по стандарту провода должны быть синими, но если используется другой, то ничего страшного. Остальные провода в произвольном виде делим на две группы, получая таким образом схемы включения ламп 1+3, 2+2, 2+3. Скручиваем провода между собой, а затем подключаем к соответствующим клеммам на потолке.

  Подключение люстры к одному выключателю

  Что делать, если в потолке два провода, а в светильнике 3 и более. В этой схеме подключения провода одного цвета сгруппированы. Одна скрутка будет подключена к нулевому проводу, вторая к фазе. При включении все лампы в люстре загорятся одновременно.

  Правила подключения проводов

  Электрические шутки плохие, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Все такие соединения необходимо пропаять, после чего он станет более прочным, контакт лучше, а нагрев будет меньше. Следующим шагом нужно соединить провода люстры с проводами, идущими от выключателя. Применение скрутки недопустимо, поэтому применяют клеммные коробки. Если их нет в комплекте, их можно приобрести в любом хозяйственном магазине. Когда толстая скрутка не входит в отверстие зажима, можно попробовать припаять к ней медный контакт необходимой толщины, но сечением не менее 0,5 мм2. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается к потолку, окончательно подключаются нулевой и фазный провода, протягиваются все винты, после чего она окончательно закрепляется на месте.

  Подключение китайской люстры

  Люстры Небесные очень широко представлены на рынке. Благодаря невысокой цене и огромному выбору они пользуются популярностью у населения, а вот с электрической начинкой возникают сложности. Перед установкой и подключением к сети рекомендуется провести предварительные испытания. Начнем с визуального осмотра: неаккуратные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должны вас насторожить. Для проверки качества изоляции можно собрать все провода вместе и попробовать через тестер закоротить их на корпус. Устройство не должно давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рупоре отдельно. Для этого от патрона до конца проволоки прозванивается цепочка. В этот момент провод от центрального контакта в розетке можно рассчитать для последующего его крепления к фазе, как того требует стандарт и правила техники безопасности.

  Подключение галогенной люстры (с пультом и без)

  Принцип работы галогенных ламп основан на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно уменьшить габаритные размеры ламп и напряжение до 12 или 24 В. Для этого в каждой лампе этого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра оснащена дистанционным управлением, то блок управления также подключается к трансформатору. Связь в этом случае остается прежней. Не перепутайте соединительные провода с антенной, принимающей сигнал от пульта дистанционного управления.

  Перед началом работ по подключению люстры рекомендую ознакомиться с ее устройством.

  Обозначение провода люстры

  Контакты для подключения к проводам электропроводки на люстре обозначаются следующими латинскими буквами:

  • L – фаза,
  • N – нулевой провод,
  • ПЭ – заземлитель желто-зеленый цветов.

  Люстры стали маркировать совсем недавно, а люстры, произведенные давно, могут не иметь маркировки. В этом случае придется разбираться самому.

  О подключении провода заземления в люстре

  В современных люстрах с металлической фурнитурой устанавливается провод заземления желто-зеленый цветов. Заземляющий провод обозначается латинскими буквами PE . Если электропроводка в квартире выполнена с заземляющим проводом (он должен быть желто-зеленый , но может быть любого цвета), то он также должен быть быть подключен к клемме, к которой подключен желто-зеленый провод люстры.

  В старых домах квартирная электропроводка обычно выполняется без заземлителя. Старые люстры или те, что с пластиковой фурнитурой, также не имеют заземляющего проводника. В таких случаях заземляющий проводник не подключается, на работоспособность люстры это не повлияет, так как он выполняет только защитную функцию.

  На фотографиях провода, выходящие из потолка и люстры, показаны белым цветом, и это не случайно. Единого международного стандарта цветовой маркировки проводов в электрической сети, а тем более в люстрах, не существует. А в России цветовая маркировка электрических проводов изменилась с 1 января 2011 года. Только провод заземления PE в спецификациях всех стран маркируется желто-зеленым цветом .

  Внимание! Перед подключением люстры, во избежание поражения электрическим током, необходимо обесточить проводку. Для этого отключите соответствующий автоматический выключатель в распределительном щите и проверьте надежность отключения по индикатору фаз.

  Схемы подключения люстры

  Несмотря на все разнообразие моделей, все люстры, в том числе и светодиодные люстры с пультом, подключаются по одной из рассмотренных ниже схем. Для подключения достаточно проводов, выходящих из потолка, правильно подключить к выводам клеммы, установленной на корпусе люстры. Работа несложная и под силу любому домашнему мастеру, даже без опыта электромонтажных работ.

  Если из потолка и люстры выходит 2 провода

  Подключение однорожковой люстры, состоящей из одной лампочки, и однокнопочного выключателя в проводке обычно несложно. Достаточно соединить два провода, выходящие из потолка, с помощью любой клеммной колодки с проводами, выходящими из основания люстры.

  Хотя согласно требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, учитывая, что люстра потребляет малый ток, возможно временное подключение люстры методом скрутки с соблюдением за счет изоляции соединения.




  Согласно требованиям ПУЭ, для повышения безопасности эксплуатации фазный провод в электропатроне должен быть подключен к центральному контакту, а выключатель должен размыкать фазный провод. Желательно соблюдать это правило. Но на практике об этом никто не задумывается, обычно подключают выключатель и люстру по необходимости.

  Если из потолка выходит 2 провода и многорожковая люстра

  Если люстра имеет несколько рожков, но из нее выходят только два провода, то все лампочки внутри люстры соединены параллельно, и такая люстра подключается по приведенной выше схеме.

  Если из потолка выходит 2 провода, из люстры 3 и более проводов

  Рассмотрим более сложный вариант подключения люстры, провода в ней соединены таким образом, чтобы каждая лампочка могла включаться отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, должны быть соединены параллельно. Один из вариантов – установка дополнительной перемычки из провода (на фото цвет розовый).




  Можно обойтись без установки перемычки. Достаточно открутить винты у первой и третьей клеммы, снять с первой клеммы провод, идущий от левого патрона, и вставить его в третий, вместе с правым проводом, идущим от правого патрона.

  Если из потолка выходит 3 провода, а из люстры 2 провода

  Обычно из потолка выходит 3 провода, если установлен двухкнопочный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка – найти общий провод. Это легко сделать с помощью фазового индикатора.

  Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно коснуться каждого провода щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фаза или нейтраль, возможны два варианта поведения индикатора.

  • При касании двух проводов свечение есть, а третьего нет. При этом провод, на котором нет накала, является общим.
  • При касании одного из проводов свечение есть, двух других нет. Тогда провод, на котором есть свечение, является общим.

  Без указателя фаз тоже легко разобраться с подключением. Вам нужно подключить любые два провода от потолка к люстре и включить обе клавиши выключателя. Если лампочка загорится, значит, соединение было выполнено общим проводом и одним из идущих от выключателя. Можно оставить все так. Если есть желание разобраться в проводах до конца, нужно перебором подключить так, чтобы при включении обеих клавиш на выключателе лампочка не загоралась. Таким образом, получится найти провода, идущие от выключателя.




  Осталось зажать общий провод в клемме и любой другой провод, идущий от потолка парой проводов люстры. При необходимости подключите люстру так, чтобы свет включался любой из двух клавиш выключателя, затем поставьте перемычку (на фото розовая) или зажмите провода, которые на фото перемычены, в одну клемму. Перемычку можно установить не в клеммник, а в выключатель.

  Если из потолка выходит 3 провода, то из люстры выходит несколько проводов.



  Если необходимо, чтобы не все лампы многорожковой люстры включались одновременно, а группами, то люстру необходимо подключить по приведенной ниже схеме. Обязательным условием является наличие двухкнопочного выключателя. Подключать двух- или трехрожковую люстру нужно по описанной выше методике. Он определяется по трем общим проводам, выходящим из потолка. Подключается к одному проводу из пар, идущих от каждого держателя люстры.




  Оставшиеся два провода соединяются с оставшимися свободными проводниками из пар, идущих от розеток люстры. Справиться с подключением многорожковой люстры будет гораздо проще, если вы ознакомитесь с ее устройством.

  Схема подключения 2-3 люстр


  от однокнопочного выключателя

  В помещении большой площади или если установлен подвесной потолок, для хорошего освещения необходимо установить несколько люстр или точечных светильников, вмонтированных в потолок, которые должны быть включается одновременно одним однокнопочным выключателем.

  Иногда необходимо подключить выключатель таким образом, чтобы можно было включить свет одновременно в двух, трех и более комнатах. В этом случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

  Каждая люстра на схеме подключается к выключателю через отдельную распределительную коробку, но все подключения можно сделать в одной распределительной коробке, все зависит от схемы разводки в помещении. Если рожков в каждой люстре много, то они подключаются параллельно, как и для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры три и более.

  Схема подключения трех люстр


  от одного трехкнопочного выключателя

  Если в одной или нескольких комнатах необходимо включать каждую люстру отдельно от одного трехкнопочного выключателя, то люстры следует подключать по приведенной ниже схеме.

  Этот вариант подключения светильников часто используется для управления светильниками, установленными в ванных, туалетах и ​​кухнях. В коридоре установлен один трехкнопочный выключатель, а перед входом в помещение включается соответствующая люстра.

  Подключение люстры


  к распределительной коробке Viko с розеткой

  Иногда необходимо установить дополнительную розетку рядом с выключателем. При необходимости установленный выключатель целесообразно заменить на блок, состоящий из выключателей и розетки, например Вико, показанный на фото. В блоке от одной кнопки до четырех выключателей для люстры. Так что есть возможность сделать правильный выбор. На фото двухкнопочный блок со светодиодной подсветкой и одной розеткой.

  Подсоедините распределительную коробку с розеткой к люстре в соответствии со схемой ниже. Как видите, схема мало чем отличается от подключения люстры к обычному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

  На схеме показано соединение проводов в соответствии с требованиями ПУЭ; в реальной проводке ноль и фаза могут быть подключены наоборот. Если, например, был двухкнопочный выключатель, а нужен однокнопочный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке на ноль или фазу , в зависимости от того, какой провод подходит к выключателю.

  Удлинение или удлинение проводов


  при подключении люстры

  Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжители. Они имеют прекрасный вид, практически не изнашиваются, бывают любого цвета с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже существующей плоскости потолка, поэтому длина проводников для подключения светильников становится недостаточной. Требуется увеличить их длину.

  Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа плафона без его демонтажа будет невозможно. Это означает, что соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке со временем могут ослабнуть, и их необходимо подтянуть.

  В статье сайта “Соединение сломанных проводов в стене” подробно на фотографиях способы соединения алюминиевых и медных проводов между собой, как раз подходят на случай удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов с медными рекомендую прочитать статью “Как соединить алюминиевые провода”. Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из способов, описанных в статье, на резьбе или неразъемной заклепке.

  Сечение провода для подключения люстры

  Если в люстре установлены шестисотваттные лампы накаливания, рассчитанные на напряжение питания 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник с сечением 0,5 мм 2 , а стандартную квартирную проводку обычно выполняют проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В можно не думать о сечение провода. При подключении люстры со светодиодными лампами также можно не беспокоиться о сечении проводов.

  При подключении люстры или светильников с галогенными лампочками 12 В потребляемый ток становится значительно больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера к светильникам люстры необходимо рассчитывать с помощью онлайн калькулятор ниже и проверьте его соответствие.

  Потребляемый ток которых в десять раз меньше, чем у ламп накаливания.

  При покупке нового светильника мало кто задумывается, как подключить люстру, сколько приводов и какой нужен выключатель? В магазине продавец дал рекомендации по уходу за осветительным прибором, прочитал наизусть рекламу производителя, на этом покупка считается завершенной. Но, придя домой, распаковав светильник, обнаруживаются провода разных цветов… Как быть? Что делать?

  Ведь в магазине сказали, что в люстре можно включить только две лампочки, а не все пять, и она подключена к однокнопочному выключателю. В этой статье рассматриваются все варианты подключения, а также меры безопасности.

  Техника безопасности

  Прежде чем приступить к подключению люстры к сети, установке выключателя, необходимо ознакомиться с техникой безопасности при работе с электричеством. Для этого не нужно штудировать талмуды “физики по электричеству”, стоит ознакомиться с правилами:

  1. У всех б/у инструментов для работы с электроприборами, а также на электропроводке рукоятки изолированы.
  2. Для проведения работ электричество во всем помещении отключается на щитке. Для этого выключения выключателя света недостаточно. Требуется отключить заглушки на электрощите (счетчик в частном доме), но если кнопок нет, заглушки выкручиваются.
  3. Выключатель светильника устанавливается в разрыв «фазного» провода.

  Если соблюдать эти правила, то жизни ничего не будет угрожать.

  Проверка проводов индикатором

  Как распознать провода?

  Все провода доступны в нескольких цветах. Это значительно облегчает работу электрика и дает подсказку новичку.

  Общепринятый стандарт:

  • Земля — желтый провод со светло-зеленой полосой (земля).

  Внимание! Он не используется для подключения электрических устройств. Это только заземление (чтобы при работе электроприбора ток не пробивался с «мелкой дрожью»).

  • Синий (голубой) провод – ноль.
  • Цвета фаз отличаются от перечисленных.

  В домах и квартирах со старой проводкой все кабели одинаковые, заземления не было. Для определения типа следует совершить звонок.

  Чем грозит перепутывание фазы и нуля?

  Есть мнение людей, считающих себя профессионалами (поставили в доме 1 розетку), что при установленном выключателе разницы в подключении проводов нет, т.к. электричество не поступает в светильник через разомкнутые контакты. Это неправда … Вы должны точно знать, что такое фаза, и какой провод идет “ноль”. При оборванном нуле электричество не течет, но фазный ток присутствует во всех кабелях. Чем грозит человеку поражение электрическим током. В противном случае люминесцентные осветительные приборы, а также лампы «эконом» мерцают или слабо светят фазным током.

  Как соединить провода?

  Скручивание – дело очень кропотливое. Если это сделано неправильно, производится переделка. Поэтому следует делать это правильно, а также жестко изолировать. Если таких скруток много, а в сети высокое напряжение или греется плохой контакт соединения, то вскоре может перегореть изолента, что приведет к короткому замыканию. Поэтому при скрутке проводов необходимо их хорошо прижимать и изолировать.

  Теперь используются клеммные колодки. Они зарекомендовали себя как элементы противопожарной защиты. С их помощью соединяются четыре и более скрутки. Один из них ВАГО. Для подключения не требуются инструменты, установка происходит в короткие сроки. Для начала открываются рычаги, вставляем туда провода и закрываем рычаг. В этом случае соединение будет надежным, пожаробезопасным. Купленная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости хорошо затяните винты. Особенно, если люстра китайского производства.




  Клеммные колодки наиболее удобны в использовании

  Необходимый инструмент для монтажа люстры

  Для того, чтобы подключить люстру к проводам на потолке, вам потребуются инструменты:

  1. Три разные отвертки: плоская, изогнутая, индикаторная.
  2. Бокорезы и плоскогубцы.
  3. Нож – необходимо заточить.
  4. Вольтметр.
  5. Изолента.

  Для обнажения одного провода требуется нож, поскольку плоскогубцы могут повредить или сломать сам провод. Экспонирование производят острым лезвием ножа так же, как затачивают карандаш. Если есть заусенцы, это ничем не грозит.

  Индикатор нужен для определения фазы. В такой отвертке наконечник сделан для закручивания винтов. Делать этого не нужно, так как это нецелесообразно и скоро сломается.

  Измерители бывают 2 видов: с цифровым экраном и со стрелками. Предпочтение отдается цифровым, так как они наиболее точные. Цифровые устройства ударопрочны и имеют защиту от перегрузок. Стрелочное устройство используется в горизонтальном положении. Его преимущество в том, что он показывает измерение без дополнительного питания (аккумуляторы, батарейки).

  Внимание! Во всех устройствах диапазон переменного тока не более 500-600 Вт.

  Для подключения осветительного прибора к сети необходимо выполнить пошаговый алгоритм действия с подробной инструкцией.

  Подготовительные работы: прозвонка – определение фазы на потолке

  На данном этапе подготовки будет выясняться что делать с заземляющим проводом и как отличить фазу и ноль на потолке? Как соединить несколько жил провода от люстры к кабелям на потолке? Подключение осветительного прибора своими руками – дело аккуратное, требующее минимальных знаний в области электричества.




  Индикатор поможет подобрать нужный кабель

  Заземляющий провод

  Если проводка уже сделана по потолку (проводка делается, например, под гипсокартоном в каркасном основании), то среди них есть «ноль», остальные фаза и земля.

  Внимание! Заземляющая проводка делается в новостройках и в помещениях с ремонтом.

  Провод заземления желто-зеленый. По международному стандарту он обозначается как PE. Он подключается к проводу того же цвета на люстре. Нельзя просто оставлять провод, так как это может привести к короткому замыканию. Если в люстре есть заземление, а на потолке старая проводка, то в люстре нужно сделать изоляцию PE. Изоляция заземления выполняется на потолке, если его нет в люстре. Изоляция сделана аккуратно и качественной изоляционной лентой. Недопустимо, чтобы край ленты торчал или отслаивался.




  Правильная изоляция

  Ищем фазы и ноль

  Все провода проверены – нужно определить где фаза и ноль. Нельзя полагаться только на цветовую гамму по нескольким причинам. Во-первых, неизвестно (во многих случаях) каким образом были подключены провода к распределительной коробке – квалификация электрика или соседа; во-вторых, цветовая гамма может меняться, и если человек уверен, что фаза красного цвета, то это мнение может быть ошибочным.

  Если из потолка выходит всего три провода, установлен выключатель с 2 ключами, то питающих проводов может быть два, на каждую секцию выключателя, и один нулевой – общий. Прозвонка производится с помощью мультиметра (тестера), индикатора.

  Для звонка необходимо сделать следующее:

  1. Надеть обувь на резиновой подошве. Быть в сухом месте. Руки и ноги также должны быть сухими. Вода является проводником тока.
  2. На счетчике или приборной панели напряжение включено, а переключатель включен.
  3. Аккуратно, чтобы провода не касались друг друга (чтобы не спалить всю проводку в доме), следует дотрагиваться до каждого по очереди индикатором, лезвием отвертки. Если отвертка воспламеняется, напряжение есть.
  4. При подключении измерительного прибора тестер покажет стрелкой или цифрами на дисплее, какое напряжение в проводе.
  5. Для верности (если память плохая) фаза обведена маркером или все написано на бумаге – каким цветом.
  6. После обнаружения фазы выключатель выключается, а затем квартира обесточивается на электрощите или на счетчике.

  Для определения проводов тестером необходимо поставить на приборе переключатель «вольт», выбрать шкалу «более 220 В». После этого аккуратно прикоснуться щупами, держать нужно за ручку, а не за голое железо, к проводке поэтапно, а не все сразу. Два питающих провода между собой не прозваниваются. Если такая пара есть, то это фазные провода. И третий — «ноль». Далее требуется подключить каждый провод, намеченную фазу, щупами к нулю. Тестер показывает 220 В. Кабели должны быть отмечены маркером на изоляции или написаны цвета. Работать с индикатором проще: горит – фаза, нет – ноль (обозначается буквой N). Фаза – буква Л.

  Если в потолке всего 2 провода, то один из них точно фаза. При этом выключатель одноклавишный, а если есть второй, то он нерабочий.

  Схемы подключения люстр

  На рынке представлено большое разнообразие люстр, которые поражают своей красотой и неповторимостью.

  • Люстра с одним патроном.
  • С вращающейся платформой.
  • С большим количеством галогенных и светодиодных источников света.
  • Есть модели со встроенными диммерами, драйверами, позволяющими включать осветительный прибор с пульта. А также с помощью пульта меняется яркость света и последовательность включения ламп.

  Но, несмотря на такую ​​обширную классификацию моделей люстр, все они будут подключаться по схемам, приведенным ниже.

  Одним из основных нюансов является правильное соединение кабелей на потолке с проводами от люстры. ПРИ наличии необходимых инструментов подключение производится быстро человеком, не имеющим опыта работы с электроприборами.




  Схема подключения люстры

  Если выключатель установлен одиночный, а люстра двухпроводная (например, арион или бра), то необходимо выполнить действия по схеме люстры – потолок 2х2. То есть на потолке идет двухжильный кабель. Этот вариант простой и быстрый. После определения фазы и нуля блок питания отключается. Нулевой провод на люстре (можно узнать из инструкции к осветительному прибору, по цвету) необходимо соединить с нужным «нулем» на потолке. Это также делается с «фазой». Все подключаемые провода должны быть надлежащим образом изолированы. Здесь сложностей нет, установка осуществляется быстро.

  Если люстра пятирожковая или трехрожковая, а выключатель одноклавишный, то следует:

  1. Осмотрите все провода в люстре. Из каждого рожка выходит по 2 провода. Это означает, что к каждому подключена фаза и ноль. Тогда загорятся все огни.
  2. Подготовить провода для подключения к общедомовой электропроводке. Каждый провод на люстре оголен на 3 см. Так как они очень тонкие, все нужно делать аккуратно. Далее берутся все провода одного цвета (скажем, синего) и скручиваются в одну группу. Получилось скрутить по одному сердечнику от каждого патрона. Такую же скрутку делаем с оставшимися проводами другого цвета.
  3. Получилось 2 крутки – на одну подойдет ноль, а на вторую фаза. После этого индикатор проверяет замыкание цепи патрон-закрутка.
  4. Два провода крепятся к двум проводам на потолке. Необходимо использовать изоленту.

  Внимание! Не соединяйте алюминиевые и медные провода. Эти 2 металла со временем окислятся и контакт пропадет. Для этого есть специальные адаптеры.




  Подключение люстры к однокнопочному выключателю

  Люстра имеет 2 провода, 3 провода на потолке (двойной выключатель)

  Здесь 2 варианта: третий провод заземление или вторая фаза, с 2-кнопочным выключателем. В такой ситуации нужно сделать так:

  1. Звонить по индикатору обязательно. При такой работе в сети должен быть электрический ток, а выключатель должен быть включен. В противном случае индикатор не покажет вторую фазу. Поведение индикатора:
  • Первый случай, когда при касании отверткой 2 провода загораются на индикаторе, а третий не горит. Это общий провод.
  • Второй случай – один горит, а 2 других нет. Провод, дающий свечение, общий.

  Если индикатора нет, то берутся любые 2 кабеля с потолка и подключаются к люстре. Включает электричество на панели и выключателе. Если лампочки загораются, значит, установка проходит правильно. И не нужно переделывать дальше.

  1. Отметьте фазы и ноль, если они одного цвета, отключите питание считывателя.
  2. После этого общий провод фиксируется в клемме и один из оставшихся двух на выбор. Также подключаются провода от люстры. Выдержка обязательно утепляется.
  3. Если есть желание, чтобы люстра загоралась от любой из двух клавиш на выключателе, ставится перемычка.

  После полной изоляции включается питание и проверяется работоспособность.

  Если выключатель двухклавишный, а люстра пятиламповая, то:

  1. В люстре из каждого рожка выходит по 2 провода с лампой.
  2. Все собрано в один пучок и разделено на группы (двойные): 2 подкормки, 1 ноль. Один цвет – 1 группа. Остальные ушедшие делятся на случайные группы.
  3. Все группы проводов скручиваются с отмеченными на потолке.

  Подключение люстры с тремя проводами к многоклавишному выключателю




  Схема подключения многоклавишного выключателя

  Если люстра двухрожковая и больше, то возможны варианты подключения:

  • Если включить выключатель, загорятся все лампочки.
  • С помощью одной клавиши включается группа ламп на люстре (например, нижние патроны в многоярусном светильнике).
  • С одной кнопки горят 2-3 лампы, но не все.

  На потолке 2 провода, значит возможен только первый вариант – все лампы загорятся одновременно. Чтобы подключить люстру с тремя проводами к 2 на потолке, следует внимательно изучить технические характеристики люстры. В основном заводом-изготовителем все нити в люстре соединяются попарно. В этом случае подключение происходит элементарно: нахождение фазы и нуля, подключение люстры.

  Если в люстре каждый провод идет от плафона, то все провода соединяются параллельно установкой дополнительной перемычки.

  Схема подключения люстры с несколькими проводами к трехжильному кабелю на потолке

  Если требуется включить лампы группами в трехламповой люстре (пятипатронный колядник), то подключение осуществляется согласно схеме. В этом случае устанавливается двух- или трехкнопочный выключатель. Для этого общий провод, ноль, фаза в трехжильном кабеле определяется на потолке по индикатору. При этом все имеют переключатель как минимум на 2 клавиши. Один провод их пары подключается к общему проводу, идущему от каждого плеча люстры.

  Будет 2 жилы, соединяющие свободные провода пар из патронов.

  Внимание! Перед установкой многорожковой люстры к многоклавишному (тройному) выключателю нужно внимательно изучить осветительное устройство, его технические характеристики и инструкцию по эксплуатации.




  Схема подключения трехкнопочного выключателя

  Подключение люстры к блоку выключателей с розеткой

  В некоторых случаях требуется установка рядом розетки и выключателя (это часто встречается на кухне). Эти две точки заменены одной – блоком “розетка-выключатель” anam. При этом переключатель имеет от одной кнопки до четырех. Действуя по схеме, на которой указано обычное подключение люстры к выключателю, установка пройдет быстро. В цепи есть один провод, который выходит из «ноля» и входит в розетку розетки. Схема классическая, но на практике ноль и фаза часто меняются местами.

  Светодиодная люстра

  Выделяется тем, что является типовым прожектором, содержит заложенные производителем дополнительные элементы для бесперебойной работы. Этими элементами являются: диммеры, драйверы, преобразователи. Управление включением света происходит с пульта дистанционного управления.

  К люстре прилагается паспорт с указанием вариантов работы, технических характеристик, а также со схемой подключения к электросети. При подключении люстры требуется выполнять точные работы, согласно приведенной в паспорте схеме, иначе она будет работать неправильно или сгорит. После подключения осветительного прибора к сети проводится настройка и проверка с помощью выключателя и пульта дистанционного управления.

  Украсьте свои потолочные поверхности красивой люстрой, принятой во многих семьях. Это и понятно, ведь такой осветительный прибор используется не только в функциональных целях, но и может быть «изюминкой» и акцентным элементом всей интерьерной композиции. Поэтому очень часто владельцы квартир ставят перед собой цель подключить люстру к двойному выключателю, используя только свои силы.

  Сам процесс подключения светильника на первый взгляд не представляет сложности. Тем не менее, наличие проводов разного цвета, как на потолке, так и в самом устройстве, может сбить с толку незнакомого с электропроводными манипуляциями обывателя. Поэтому лучше заранее разобраться, как подключить люстру своими руками.

  При установке комплекта освещения на потолочную поверхность провода обнаруживаются как на самом потолке, так и в устройстве. Если проводка помещения уже проложена, то на плоскости потолка может быть две, 3 или 4 проводки. Вне зависимости от их количества, один будет «нулевым», остальные — фазными. Иногда есть заземляющий провод. Но это редкость и есть такое руководство либо в строящихся домах, либо после капитальных ремонтных работ, в ходе которых была полностью заменена проводка. По существующим нормам заземление окрашено в желто-зеленый цвет. Он подключен к точно такому же проводнику на люстре. Если в комплекте освещения нет заземления, то провод на потолке следует хорошо заизолировать и оставить неиспользованным. Не изолировать нельзя – может короткое замыкание.

  После того, как заземление найдено, нужно разобраться с оставшимися жилами и определить, где нулевой и фазный элементы. Как правило, вся проводка окрашена в черный цвет, поэтому, чтобы распознать, где какая, лучше их прозвонить.

  Вызов можно осуществить двумя способами:

  • Индикаторная отвертка – в этом специальном устройстве при обнаружении напряжения загорается красная лампочка. Для работы с ним в первую очередь необходимо установить ключ-выключатель и кнопку на вводе автомата приборной панели в положение «включено». Теперь можно очень аккуратно прозвонить проводники. Определив, где находятся «фазы», ​​нужно выделить их цветом. После набора клавиши необходимо перевести в положение «выключено». По возможности все манипуляции по подключению люстры следует проводить при выключенном автомате на приборной панели;
  • Тестер (мультиметр) – здесь переключатель устанавливается в положение “вольт”, затем выбирается шкала с показателем больше 220В. Имеющимися щупами, аккуратно держась за ручки, нужно прикоснуться к парам проводников. При наличии двух «фаз» в паре индикатор тестера никак не изменится. Если подобная пара найдена, то третий провод, скорее всего, будет нулевым. Далее выбранную пару необходимо подключить к «нулю» с помощью щупа, при этом на индикаторе должно появиться 220 В. В соответствии с международной классификацией нулевая жила обозначается буквой Н, а фазные – Л.

  Если на полотне потолка три жилы, а выключатель имеет 2 клавиши, то на каждую из клавиш приходится два фазных провода, и одна общая нулевая жила.

  Разбор контактов осветительного прибора

  Иметь пару проводников проще простого: один нужно подключить к «фазе», второй к «нулю». При этом неважно, где и какой попадется.

  В ситуации, когда на потолочном листе две «фазы», ​​а выключатель имеет пару клавиш, то есть вариантов несколько:

  • Оба фазных провода скручены, и к ним подключен один от люстры. В этом варианте устройство будет выключаться сразу двумя кнопками, но включаться будет любая из них;
  • Провод подключается к одной из фазных на потолке, а вторая изолируется. Тогда сможет работать только одна клавиша выключателя, а вторая будет простаивать.

  В случае с трехламповыми и другими многорожковыми люстрами имеем более двух проводов. Если среди них присутствует желто-зеленый, то есть заземление, то если оно есть на потолке, нужно соединить их вместе. Три провода имеют светильники с одним рабочим светом.

  Подключаем прибор с тремя рожками

  Для подключения люстры к двухкнопочному выключателю, имеющему выходы на 3 лампочки, нужно внимательно читать каждый рожок отдельно. В одном патроне два контакта: фаза и «ноль». Часто нули окрашены в синий цвет, а остальные могут быть любого другого цвета. Трехрожковая лампа будет включаться следующим образом: одна кнопка выключателя включает одну лампочку, а вторая – остальные две. При одновременном включении обоих ключей все лампочки будут работать одновременно.

  Поскольку все контакты определены и промаркированы, все нулевые жилы, выходящие из отдельного патрона, изначально объединяются в центре. При этом «фазы» остаются разделенными на 2 группы по типу 1+2. Там, где 2 контакта, их нужно скрутить в одну пару. При отключении питания контакты самого устройства подключаются к потолку.

  Подключение четырехрожковой модели

  Стандартная ситуация подключения люстры к двойному выключателю с 4 плафонами – это наличие самого светильника, двухкнопочного выключателя и трех контактов, выходящих из потолка. Иногда, особенно, имеется четвертый контакт в виде заземления, который используется, если такой же имеется в осветительном приборе.

  Подключить такое устройство можно двумя способами:

  • первый, когда схема соединения контактов выглядит как 1+3, то есть может гореть как одна, так и сразу три лампочки;
  • второй имеет схему в виде 2+2, когда лампы будут гореть парами. Этот способ энергозатратный и применяется чаще всего, когда 1 лампы недостаточно для полноценного освещения пространства, а трех – много.

  При одновременном нажатии пары клавиш загораются все четыре рожка на люстре.

  Для подключения 4-х плафонной люстры к двойному выключателю необходимо подключить фазный контакт, идущий от сети через распределительный щит, к проводу, идущему к выключателю. Затем можно подключить его к входному контакту, где он всегда находится. Второй проводник, который подключается к ключевому проводнику, отводится в распределительную коробку, где соединяется с контактом, подключаемым к месту установки устройства. Здесь контакты устройства и сети должны быть соединены друг с другом. Аналогично подключаются контакты на соседней клавише.

  Разница между этими двумя ключами сводится к различному количеству «фазных» проводов, подсоединяемых к сетевым проводам.

  Работа пятирычажной модели

  Схема работы по подключению прибора, где пять лампочек, достаточно сложная. Это связано с большим количеством проводников, с каждым из которых необходимо разобраться. Лампы при работе от двухкнопочного выключателя помогают экономить электроэнергию, работая в подходящем режиме.

  Перед началом работы определите общий провод, выходящий из устройства. Это будет нулевой контакт, который помечен цветной изолентой. Это необходимо сделать для того, чтобы в дальнейшем не перепутать его с другими жилами. На потолочной поверхности есть аналогичный контакт, при этом он также помечен скотчем соответствующего цвета.

  Те контакты, которые после проверки на индикаторной отвертке показали напряжение, называются фазными контактами. Они выходят из отверстия в потолке и в каждом рожке.

  Когда все жилы найдены и отмечены, пятирожковая люстра вешается на крючок, и начинают соединяться контакты. Сначала объединяются нулевой, а затем фазный проводники. Лампочки могут быть назначены на клавиши выключателя по схеме 2+3 или 1+4. Оптимален первый вариант, при котором одна клавиша включает две лампы, а вторая остальные три. Кроме того, все лампочки могут работать одновременно.

  Интенсивность световых потоков в помещении зависит от конкретного типа и мощности ламп, используемых в светильнике.

  Подключаем люстру с шестью лампами

  Если планируется подключение многолампового шестирожкового светильника, то и проводка соответственно должна быть подходящей. При этом двухклавишная модель выключателя может обеспечить только три режима работы:

  • две горящие лампы;
  • четыре лампы;
  • все 6 рабочих лампочек.

  Большинство приборов с 6 лампочками имеют правильно собранную часть электрики. Если нет, то обыватель встретит в фонаре 12 контактов (по 2 на каждый рожок). Шесть нейтральных жил должны быть объединены в одну клемму. Остальные шесть фазных контактов объединены в две клеммы группами (2+4).

  На потолке все контакты так же прозвонены для подсветки “ноля” и “фазы”. Далее определяется, какой проводник соответствует тому или иному ключу. Для этого один ключ переводят в режим «выключено» и проверяют наличие электричества. Если индикатор не показывает тока, то выбран проводник, соответствующий выключенному ключу.

  После всех приготовлений к каждой клавише выключателя подключаются контакты от люстры. Нулевой потолочный провод подключается к «нулю» в клеммной коробке люстры, фазные провода объединяются с группами фазных контактов прибора.

  Как правильно соединить провода

  При подключении люстры к двойному выключателю нужно быть очень внимательным, так как он не прощает ошибок. При объединении проводов в группу их просто намотать или скрутить будет недостаточно. Со временем любой локон начнет окисляться и нагреваться. Профессионалы рекомендуют паять такие соединения. Если есть возможность работать паяльником, то эту операцию необходимо провести.

  При соединении проводов, идущих от устройства, с теми, что на потолке, также нельзя использовать обычный метод скрутки. Используйте здесь специальные клеммные коробки. Многие современные люстры уже оснащены такими светильниками. Если их нет, то необходимо приобрести их в специализированных магазинах.

  Как правильно подключить люстру с помощью клеммных коробок, следует продумать заранее. Чтобы скрутка из нескольких контактов проходила через отверстие коробки, к ней нужно припаять проводник, представляющий собой одножильный или многожильный провод из медного материала сечением 0,5 кв.мм. И длиной не более 10 см. Такое соединение требует хорошей изоляции. Свободный конец припаянного проводника вставляется в клеммную коробку.

  После того, как все контакты, отходящие от люстры, продеты в клеммную коробку, ее поднимают к потолку и фиксируют. После этого в соответствующем порядке провода подключаются к клеммной колодке.

  После завершения электрических манипуляций по подключению люстры к модели с двойным выключателем можно включить общее электроснабжение всей квартиры и проверить работу прибора.

  Как соединить провода в люстре?

  Не такой уж сложный вопрос, и решить его самостоятельно вполне возможно. Тем более, если вы имеете хотя бы минимальные знания в физике и знаете, чем нулевой провод отличается от фазного.


  Прежде чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество штырей для подключения.

  Итак:

  • Выбор выключателя следует производить исходя из количества режимов работы вашей люстры. То есть если предусмотрен только 1 режим освещения, то выбирается однокнопочный выключатель. Если есть два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

  Внимание! Это правило не распространяется на люстры на дистанционном управлении режимами освещения. В этом случае коммутационная аппаратура находится в самой люстре и нужно просто использовать однокнопочный выключатель.

  • Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры с пультом или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует использовать четырехжильный провод и так далее.

  Подключение люстры

  В зависимости от возможных режимов работы люстры различается и схема установки. В нашей статье мы рассмотрим подключение проводов в люстре, исходя из всех возможных вариантов.

  Подключение люстры с режимами работы «Вкл» и «Выкл» осуществляется так же, как и для обычной лампочки. Для этого нам понадобится однокнопочный выключатель и трехжильный провод.

  Итак:

  • Если вы собираетесь делать все работы своими руками, то главное требование – безопасность. Поэтому первым делом необходимо снять напряжение со всей электросети вашей квартиры или дома.
  • Теперь нам нужно вскрыть распределительную коробку и определить провода фазы, нейтрали и массы. Если ваша схема электрической сети выполнена в соответствии с п. 1.1.29 ПУЭ (Правил устройства электроустановок), то вы без труда определитесь с нужными вам проводами. Ведь нулевая жила должна быть маркирована синим цветом, заземляющая жила – желто-зеленым, а фазный провод – любым другим цветом. Если ваша электрическая схема не соответствует нормам, придется воспользоваться индикатором напряжения.
  • Определив фазный провод, подключаем к нему одножильный провод и прокладываем на вход нашего выключателя. Как правило, вход прерывателя располагается внизу.
  • Теперь подключаем одножильный провод к клемме выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов осветительного прибора.

  Внимание! Для нас важно не соединить фазный провод с заземляющим проводом. Обычно он помечается знаком заземления или имеет соответствующий цветовой код. Определив провод заземления, можно подключить наш фазный провод к любому из двух оставшихся проводов люстры.

  • Теперь подключаем нулевой и заземляющий провода прямо в распределительной коробке. Затем подключаем их к соответствующим клеммам люстры. Все, наша люстра подключена, осталось только подать напряжение и проверить работоспособность нашего подключения.

  Особенности подключения люстры на пульте

  Обычно люстры с дистанционным управлением имеют тот же принцип подключения, что и обычная одномодовая люстра. Но иногда можно найти некоторые отличия, о которых мы постараемся рассказать ниже.

  • В первую очередь следует помнить, что автоматика люстр с дистанционным управлением может быть требовательна к подключению фазного и нулевого проводов. При этом нулевой провод в соответствии с п. 1.1.29 ПУЭ обозначают символом «Н».

  Как подключить люстру с несколькими источниками света (Руководство)

  Опубликовано: 17 июня 2022 г. Сэм Орловски

  Категории Обучение

  Теги Проводка

  Содержание

  • Вещи, которые вам понадобятся
    • 1. Установка люстры
    • 2. Проверка проводов
    • 3. Удаление проводов и розеток
    • 4. Добавление новых проводов (Установка люстры
    • ) )
  • Проверка соединения

  Установка красивого светильника, такого как люстра, может оказаться непростой задачей. У меня 7-летний опыт работы с осветительными приборами и другими электрическими установками, поэтому я знаю, что это не всегда легкая прогулка. Установка люстры с несколькими светильниками может стать головной болью для многих. И я надеюсь, что это подробное руководство поможет вам самостоятельно настроить люстру с несколькими лампами.

  Что самое сложное в установке люстры с несколькими светильниками? В общем, весь процесс установки требует понимания основ электрических принципов. Разборка розетки и подключение люстры к розетке могут быть сложными для большинства людей.

  Это руководство содержит четкие инструкции.

  Вещи, которые вам понадобятся

  Для успешной установки люстры вам потребуются следующие инструменты:

  • Light fixture
  • Drill
  • Measuring tape
  • Screwdrivers
  • Wire strippers
  • Needle nose pliers
  • Light bulbs for fixtures
  • Braced ceiling
  • Junction box –optional
  • Circuit tester
  1. Setting вверх Люстра

  После сборки необходимых инструментов можно приступать к процессу установки. Правильно расположите люстру и чистой тряпкой протрите люстру и металлический каркас. Проверьте все точки соединения или соединения, чтобы убедиться в устойчивости вашей люстры. На стекле люстры не должно быть отпечатков пальцев.

  Видео | The Home Depot

  Рассчитайте, сколько цепи вам понадобится, чтобы удобно повесить люстру. Используйте измерительную ленту, чтобы измерить около 36 дюймов от рабочего стола до точки потолка, где вы хотите установить люстру.

  Видео | The Home Depot
  2. Проверка проводов

  Начните с обеспечения безопасности установки, отключите питание системы освещения, с которой вы работаете — вы можете сделать это на блоке выключателя. Затем убедитесь, что в светильнике нет питания, выключив и включив выключатель света.

  Видео | The Home Depot

  Вы можете использовать мультиметр или тестер, чтобы проверить целостность ваших проводов. Определите заземляющий, горячий и нейтральный провода, проверив их цвета. Черный провод — это горячий провод, по которому подается электрическая энергия. Белый провод — это нейтраль, и, наконец, зеленый провод — это заземление.

  3. Удаление проводов и розеток

  Снимите старый светильник и осмотрите проводку. Если соединительные провода не защищены должным образом, снимите изоляционное покрытие, чтобы обнажить около ½ дюйма оголенного провода. (1)

  Затем осмотрите электрическую коробку, чтобы убедиться, что она надежно закреплена на потолке. Вы можете затянуть винты, если обнаружите какие-либо ослабленные соединения.

  Теперь прикрепите светильник к потолочной балке. В качестве альтернативы вы можете установить прибор в электрическую коробку с достаточными креплениями, если он весит более 50 фунтов.

  4. Добавление новых проводов

  Если старые провода изношены, замените их новыми. Проследите провода до места их соединения, отрежьте их и подключите новые.

  5. Установка люстры (подключение проводов)

  Теперь вы можете прикрепить люстру к электрической коробке. Это будет зависеть от вашего света. Вы можете либо установить монтажный кронштейн приспособления на распределительную коробку, либо привинтить монтажный стержень приспособления к металлической скобе, соединенной с распределительной коробкой. (2)

  Видео | The Home Depot

  После того, как вы все это сделали, приступайте к подключению проводки. Подсоедините черный провод на люстре к горячему проводу на электрической коробке. Продолжайте и подключите нейтральный провод (белый) к нейтральному проводу на электрической коробке, а затем соедините заземляющие провода (если есть заземляющее соединение). Используйте колпачки для проводов, чтобы скрутить соединения проводов вместе.

  Видео | The Home Depot

  Аккуратно вставьте все провода в электрическую коробку. Установите плафон люстры с помощью прилагаемых винтов. Установка навеса завершает процесс.

  Наконец, добавьте в люстру подходящие лампочки.

  Проверка соединения

  Вернитесь к выключателю и включите питание, пройдите дальше и включите люстру.
