Как правильно паять паяльником с канифолью: правила процесса

Любой начинающий специалист, связанный с обслуживанием и ремонтом радиоэлектроники сталкивается с необходимостью покупать прибор, предназначенный для качественной работы по соединению повреждённых участков микросхемы. Попробуем разобраться, как правильно паять паяльником с канифолью, что необходимо знать начинающему специалисту и мастеру с богатым багажом знаний.

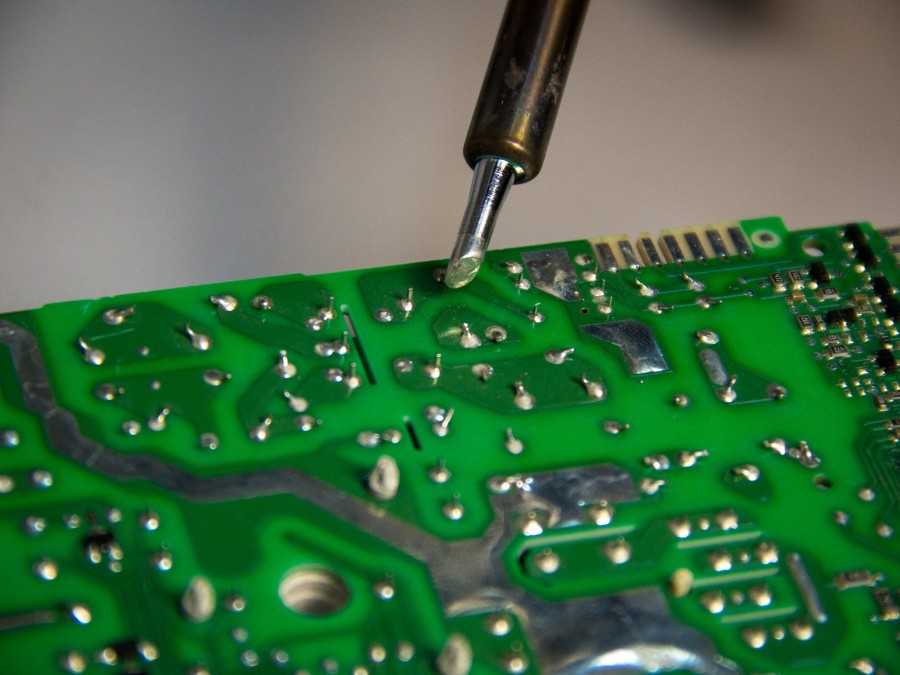

Пайка с использованием канифоли

Основные принципы и правила проведения паяльных работ

Для того чтобы понять и выяснить, как правильно пользоваться паяльником для пайки проводов, необходимо иметь минимальный набор инструментария:

• Паяльник, желательно электрический от основного источника питания сети 220 вольт.
• Олово или иной взаимозаменяющие припои.
• Канифоль.

Мощность паяльника должен быть не более 40 Ватт, сеть питания стандартная- 220 Вольт.  Для бытового использования вполне достаточно такой мощности прибора.   Готовый припой понадобиться для качественного соединения деталей и узлов.  В качестве основных компонентов припоя используем олово с компонентами свинца, а также традиционную канифоль.  В розничной сети продаются готовые трубки, с расположенным внутри составом или специальная проволока. Последний вариант признан самым эффективным и лучшим по многим параметрам производительности.

Характеристики припоя и канифоли

Далее, разберёмся, как правильно паять паяльником с канифолью и оловом провода при выборе необходимой марки припоя. В этом случае подойдёт маркировка ПОС, так называемый оловянно-свинцовый припой.  В маркировке присутствуют цифровые значения, так 60, это процентное содержание олова, а 40%- содержание свинца.  В продаже можно найти припои, которые имеют высокое содержание свинца. Такой материал имеет лучшие характеристики, обеспечивающие высокое качество работы при соединении деталей.  Состав отличается по цвету,  температура плавления будет на порядок выше, чем при обычных сериях и маркировки ПОС, но и качество места обработки будет также высоким.

Оловянно-свинцовый припой

Не последнюю роль в этом процессе играет канифоль, которая позволяет решить не только задачу, как правильно паять провода паяльником, но и поможет добиться необходимой прочности соединения.  Основное предназначение канифоли, это удаление окислов  с обработанных спаиваемых деталей.  Использование канифоли является обязательным, так как медный наконечник при разогреве образует специфический нагара, мешающий качественному обеспечению прочности соединения деталей на микросхеме.

По своей природе, канифоль, это природный материал, который имеет в своем составе компоненты смолы с хвойных пород древесины, как правило, сосна. Вещество имеет специфический хвойный запах.  В продаже имеется несколько вариантов канифоли, это жидкообразная масса или в твёрдом состоянии.  Кроме этого, чтобы знать, как правильно научиться паять паяльником, новичок может использовать комбинированный вариант канифоли с добавлением этилового спирта, так называемый  спиртово-канифольный состав.

Правила пайки канифолью

Теперь мы перейдём к практической части задачи, как правильно паять паяльником с канифолью и оловом провода сам процесс. Прежде всего, необходимо подготовить минимальный набор инструментов. Перед рабочим процессом как работать паяльником для проводов, необходимо сплющить жало и зачистить его как следует. В случае если жало не сплющено, рекомендуем это сделать самостоятельно, не повредив основной корпус прибора.  Помните, чем тоньше жало, тем эффективней результат работы. Как правило, лучшим и оптимальным вариантом жала станет острием под углом 30-45градусов.

Основные правила пайки паяльником:

• Все работы должны проводиться при проветриваемом помещении, открываем окна.
• Включаем в сеть паяльник, дожидаемся, пока он прогреется, и уйдёт характерный запах. Необходимо чтобы жало прокалилось.
• Выключаем на время паяльник и очищаем наконечник от старой грязи.
• Снова включаем в работу прибор.
• Слегка проводим залуживание деталей и частей соединяемых фиксаторов деталей. Для этого дожидаемся, пока разогреется жало до нужной температуры, слегка касаемся канифоли и направляем жало на место обработки соединения.
• Чтобы взять необходимое количество припоя снова направляем раскалённое жало на канифоль. Прикладываем к сосновой доске и снова повторяем операции с оставшимися частями.
• Новичку необходимо поэкспериментировать на досуге, чтобы понять, как правильно паять медные провода паяльником.
• Типичная ошибка новичка, все работы по соединению проводить при оголённом жале, где отсутсвует припой и флюс. Это роковая ошибка может привести к возгоранию всей платы микросхемы.
• Далее, что нужно для пайки проводов паяльником для медных материалов. Для этого технологического процесса достаточно иметь одного залуживания. Прогреваем для начала жало, прикасаемся к канифоли, после этого прикладываем жало к рабочей поверхности обрабатываемой детали.   После этого снова приподнимаем провод, опускаем его в канифоль, снова прикладываем жало раскалённое и снова соединяем контакты.
• В процессе пайки сама канифоль начнёт дымиться (естественный процесс). Это означает, что провод обтекается необходимой массой канифоли, предназначенной для работы.
• В процессе пайки и выполнения задачи, какой паяльник нужен для пайки проводов, обращаем внимание, если цвет провода изменился с жёлтого на серебристый, то весь процесс прошёл вполне успешно.
• Теперь остаётся припаять оставшиеся 2 провода, но необходимо при этом концы залудить.

Что нужно знать, чтобы обеспечить меры безопасности пайки

Как и любой технологический процесс работы с электроинструментом, требует обеспечения мер безопасности. Какой мощности нужен паяльник для пайки проводов, мы уже определились, это не более 40 ватт, но для новичков лучше всего будет применение маломощного инструмента, вполне достаточно прибора до 20 Ватт. Канифоль, как и припой, оказывают негативное воздействие на слизистую оболочку глаз и дыхательных путей. Обязательно необходимо продумать способы проветривания помещения. Используйте паяльник, который имеет систему заземления, таким образом, вы обеспечите полную электробезопасность проведения работ.

Процесс пайки проводов канифолью

Теперь попробуем разобраться, что можно паять паяльником? Да практически все, что связано с металлом, и необязательно радиоэлектронику. Повреждённые металлические ведра, посуда может снова иметь привлекательный вид, если мы добьёмся эффективной работы паяльника и необходимой группы припоя.  В процессе работы используйте доступные сподручные материалы, например деревянный брусок, а также обычные слесарные инструменты – пассатижи, кусачки, молотки. Вам достаточно один раз попробовать эксперимент на несложном металлическом предмете, и тогда вы загоритесь большим желанием устранить дома дефекты на предметах домашнего обихода которые изготовлены из металла. При проведении любых работ с паяльником соблюдайте минимальные требования пожарной и электрической безопасности. Используйте специальные родства защиты и обязательно проветривайте помещение, где планируете производить технологические работы по соединению деталей с использованием канифоли и припоя.

с канифолью и оловом в домашних условиях

Пайка — это надежный и популярный способ соединения проводов и деталей. Зная, как правильно паять паяльником и освоив все тонкости процесса, можно проводить самостоятельно несложные работы, не прибегая к помощи мастеров.

Паяльник относится к травмоопасным приборам, поэтому при его эксплуатации следует соблюдать осторожность

Что такое пайка

Пайка — это способ соединения металлических деталей с помощью более легкоплавкого металла. Сам по себе процесс представляет собой проникновение одного вещества в другое при высокой температуре (180-250 градусов).

Важно! Главным является качественное прогревание деталей, подлежащих пайке, с последующим закреплением их припоем.

Овладев техникой пайки, мастер сможет соединить любые детали

Технология пайки паяльником

Существует два вида технологий, а именно с использованием флюса или с канифолью. Стоит отметить, что выбор технологии проведения работ целиком и полностью зависит от мастера, здесь каждый исходит из собственного опыта.

Пайка с канифолью

Паять инструментом с канифолью намного сложнее, чем с использованием флюса. Однако, мастерски овладев техникой, любой человек может выполнить 90 процентов задач.

Ярким примером станет техника, как правильно паять провода паяльником. Первоначально следует его прогреть: жало инструмента приложить плоскостью. Затем опустить провод с прижатым жалом в канифоль. После выполнения данной процедуры он становится подготовленным. Затем, жалом прибора необходимо взять небольшую часть припоя и нанести его на провод.

Жало прибора нужно очистить металлической губкой и коснувшись канифоли, провести прибором по плате, при этом останется тонкий слой канифоли на поверхности. После выполнения данных манипуляций, поверхности становятся подготовленными. В завершение, следует прижать к проводу жало тонким слоем припоя и «пройтись» по месту спайки.

Важно! Если работа выполнена безошибочно, то поверхность будет блестеть, а соединение иметь высокую прочность.

Пайка с флюсом

Для пайки потребуется окунуть во флюс кисточку и переместить ее на место спайки. Затем, нанести припой и приступить к процессу.

Казалось бы, процедура проста и выполнить ее может даже человек, не имеющий опыта. Однако, это не так. Работа с кислотой имеет массу сложностей:

• под каждый материал следует подбирать свой флюс, поскольку они не взаимозаменяемы и зачастую могут давать обратный эффект;
• категорически запрещено применять через чур активные флюсы на микросхемах;
• по окончании эксплуатации прибора важно удалить остатки флюса, в противном случае он будет способствовать разложению металла.

Что может понадобиться для пайки

Для пайки необходим источник тепла: открытое пламя, электрическая спираль или луч лазера. Последний способ подходит даже если нужно спаять чистейшим металлическим материалом. В домашних условиях используют электрический прибор, который предназначен для:

• различных электросхем и в том случае, когда нужно спаять радиодеталь;
• ремонта электрического оборудования;
• лужения припоем изделий из металла.

Итак, что же нужно для пайки паяльником? Об этом подробнее дальше.

Для работы рекомендуется использовать специальную подставку

Паяльник

Ручное устройство используется для:

• прогрева соединяемых деталей;
• нагрева припоя;
• нанесения жидкого припоя на элементы, подлежащие соединению.

Важно! Для работы бытового паяльника необходимо напряжение электрической сети 12 и 220 в.

Припой

Для эксплуатации агрегата мастеру может потребоваться припой — сплав олова со свинцом. Он бывает, как в форме трубки, так и проволоки. Трубчатый припой более удобен в эксплуатации.

Для домашних целей паяют сплавами с меньшим процентом содержания олова. Кроме того, используют мягкие и твердые припои. Первые имеют температуру плавления до 450 градусов, остальные относятся к твердым.

Флюс

Процесс обязательно осуществляют под флюсом, который обеспечивает:

• максимальное сцепление с ним сплава;
• растворение окисных пленок.

Зачастую применяют канифоль, а также составы в которые она входит. Для размягчения материала достаточно температуры 50 градусов, при 200 градусов она уже кипит.

С помощью флюса можно определить готовность к пайке

Паяльные пасты

Паяльные пасты также необходимы для пайки. Они представляют собой смесь из припоя и флюса. Позволяют осуществить пайку в любых местах. Состав наносят на компонент, а затем жалом прогревают его.

Приготовить состав можно своими руками в домашних условиях. Для этого необходимо соединить оловянные опилки и жидкий флюс. Масса должна по консистенции напоминать гель.

Важно! Хранить самостоятельно приготовленную паяльную пасту допустимо не более 6 месяцев.

Подставка для паяльника

Подставка для инструмента необходима в первую очередь для безопасности. В процессе эксплуатации прибор нагревается до максимальной температуры, поэтому в перерывах между работой его следует ставить на подставку. Для мощных приборов используют подставку с двумя опорами, которая может крепко держать прибор.

Оплетка для удаления припоя

Пайка с оплеткой осуществляется, когда работа заключается в удалении припоя с печатной платы при демонтаже деталей. Принцип следующий: в процессе сетка «принимает» припой, за счет капиллярных сил.

Перед каждой эксплуатацией прибор нужно проверять на техническую исправность

Вспомогательные приспособления для пайки

Чтобы использование паяльника было комфортным и главное безопасным для работника, могут потребоваться дополнительные инструменты. Чтобы определить, что нужно для пайки паяльником, следует разобраться в каком конкретном случае и какие приспособления используются.

Для работы могут потребоваться различные вспомогательные приспособления

Подставка для паяльника

Отнести подставку к вспомогательным предметам можно условно, поскольку ее роль существенна в процессе эксплуатации агрегата. Паяльник, в перерывах между работой, нужно ставить на свое место, которое специально выделено для этой цели на рабочем столе. Такое простое правило позволит работнику обезопасить себя от получения случайного ожога в процессе эксплуатации прибора.

Важно! Рекомендуется выбирать модель с дополнительной подставкой под губки.

«Третья рука»

Для работы очень удобно использовать «третью руку». Прибор получил такое наименование за счёт надёжной фиксации объектов пайки в абсолютно любом положении, к примеру, это может быть чайник, светодиодный материал или труба.

С помощью паяльника можно восстановить изделия из самых различных материалов

Очистители для жал

В ходе пайки жало быстро окисляется, поэтому его регулярно нужно очищать от окислов и нагара. Для этого применяются целлюлозные губки и стружка для очистки.

Ручной инструмент

К полезным ручным приспособлениям относят:

• пинцеты;
• кусачки;
• набор для пайки.

Применение пинцетов позволяет сделать комфортным пайку и демонтаж электронных элементов на платах. Использовать разрешено как обычные прямые модели, так и с загнутым хвостиком.

При проведении пайки обойтись без кусачек очень сложно, так как с их помощью мастер может безопасно удалить остатки ножек радиокомпонентов при пайке их на плату.

В стандартный комплект дополнительных инструментов для пайки входят зажимы и держатели разного типа. Зачастую в комплекте идут щеточки для очистки плат и лента.

Прибор следует регулярно очищать от различных загрязнений

Подготовка

Правильная подготовка позволит работнику избежать трудностей в ходе эксплуатации инструмента и травм.

Рабочего места

В первую очередь важно обеспечить достаточное освещение— не меньше 500 люкс. При необходимости улучшить условия можно путем использования источника местного освещения.

Также следует уделить внимание вентиляции. Помещение лучше всего оборудовать вытяжкой, но если это невозможно, то в ходе работы мастеру потребуется делать небольшие перерывы, для проветривания рабочего места.

Важно! Если в качестве материала для пайки выступает полипропилен или пластиковый элемент, то работать с ним в неотапливаемом помещении не рекомендуется. Также полипропиленовый материал не следует паять при минусовой температуре.

Выбор паяльника по мощности

Для работы используют приборы различной мощности. Чтобы выбрать конкретную модель, чаще всего учитывают то, что:

• для работы с электроникой используют маломощные паяльники;
• если необходимо спаивать толстый слой меди, применяют 100-ваттный инструмент;
• для массивных деталей используют модели с мощностью 200 Вт.

Важно! Определить мощность инструмента можно «на глаз»: чем больше он по размерам, тем выше его мощность.

Для домашнего применения подойдут паяльники с небольшой мощностью

Подготовка паяльника к работе

Перед первой эксплуатацией агрегата важно убрать остатки заводской смазки с его корпуса. В противном случае они будут выгорать, в результате чего образуется неприятный запах. Кроме того, жало нужно также очистить от оксидной пленки.

Подготовка деталей к пайке

Паяют детали всегда в несколько шагов. Изначально следует подготовить поверхность проводника:

• удалить оксидную пленку с последующим обезжириванием;
• выполнить облуживание.

После выполнения данных действий можно приступать к соединению деталей. Важно также зачистить провода, которые ранее использовались.

Также следует снять оксидную пленку. Выполнить действие можно с помощью наждачной бумаги, ножа или напильника. Паять деталь разрешено только после обезжиривания.

Залудить проводник из меди нужно под флюсом, после прогрева припой должен покрыть поверхность материала тонким слоем. Если имеется наплыв, пайку стоит отложить. В данном случае припой нужно расположить вертикально и провести паяльником с верхней в нижнюю точку.

Если же нужно паять алюминий, то следует совместить процесс зачистки и обслуживания. Для этого провод, покрытый канифолью, необходимо поместить в наждачную бумагу, разогреть его с одновременным вращением.

Перед эксплуатацией инструмента требуется очистить жало

Разогрев и выбор температуры

Чтобы правильно паять инструментом, мастеру важно научиться определять хорошо ли разогрето место пайки. Если применяется обычный паяльник, то ориентироваться можно на канифоль и флюс, а именно на их поведение. Так, при достаточном разогреве, они кипят, выделяют пар, но ни в коем случае не горят.

Если используется паяльная станция, то исходить необходимо из следующих правил:

• температура, при которой происходит нагрев деталей должна быть на 40-80 градусов больше температуры плавления припоя;
• температура наконечника инструмента должна быть на 20-40 градусов выше температуры нагрева деталей.

Важно! При нагреве следует ориентироваться на состояние канифоли — когда она кипит, но не дымится, стоит начать припаивать материал.

Пошаговая техника пайки проводов

Существует пошаговая инструкция, которую работнику необходимо соблюдать, чтобы не столкнуться с дополнительными сложностями:

1. Удалить изоляцию на длине 3-5 см.
2. Зачистить и обезжирить соединяемые жилы.
3. Выполнить плотную скрутку проводов.
4. Нанести флюс на полученный сросток.
5. Набрать на жало припой и припаять скрутки.
6. Полученный сросток нужно изолировать.

Возможные проблемы при пайке

В ходе эксплуатации паяльника, могут возникнуть проблемы, которые мастеру потребуется устранить. Однако, большую часть недочетов можно определить «на глаз», к примеру:

• холодная пайка — припой имеет тусклый цвет, прочность контакта низкая, в результате чего со временем он разрушается;
• перегрев компонентов — припой не покрывает поверхность;
• перемещение компонентов, подлежащих соединению, до полного затвердевания припоя.

Важно! Устранить все вышеперечисленные проблемы возможно путем повторной пайки.

Перед тем как приступить к работе, следует пройти обучение у опытных специалистов

Меры безопасности

Важно не только знать, как работать паяльником, но и изучить меры безопасности при его эксплуатации, поскольку их выполнение позволяет:

• защитить кожу от термических ожогов;
• предотвратить возгорание;
• защититься от поражения током.

Перед тем, как приступить к эксплуатации паяльника, мастеру необходимо убедиться в том, что кабель питания находится в исправном состоянии. Жало не должно соприкасаться с предметами и поводками.

В процессе эксплуатации паяльника, брать его разрешено только за ручку — держать включенный инструмент за корпус, опасно для здоровья. В перерывах между работой инструмент следует помещать на подставку.

Важно! Рекомендуется перед самостоятельными действиями пройти обучение у мастеров, чтобы начинающая практика не обернулась рядом ошибок.

Зная, как пользоваться паяльником, мастер сможет выполнить качественно любую работу. Важно, помнить о соблюдении техники безопасности, поскольку при неправильном применении инструмент способен нанести серьезный вред здоровью.

Как спаять электрические провода

Пайка проводов: Как спаять электрические провода

Расплавить металл, соединить стыки, исправить электрическое соединение

Фото: Westend 61 / Гетти Изображений

Уровень сложности

Средний уровень

Идеален для умелых домовладельцев.

Время выполнения

30 минут

25–50 долларов

Вам могут понадобиться некоторые расходные материалы.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Инструмент для зачистки проводов
• Защитные очки
• Защитные перчатки
• Губка
• Паяльник
9 0003 Жала для пайки
• Подставка для паяльника
• Термофен (дополнительно)
• Зажигалка

ПРИНАДЛЕЖНОСТИ

• Термоусадочная трубка
• Канифольный флюс
• 60-40 канифольный припой

Пополняя свой арсенал инструментов для улучшения дома, вы можете не подумать о покупке паяльного набора, но эти недорогие вещицы могут пригодиться для починки или улучшения проводных соединений на электрических приборах.

Немного потренировавшись, вы можете добавить пайку электрических проводов в свой список забавных навыков домовладельца, но это не работа для небрежных домашних мастеров. Паяльники являются высокотемпературными инструментами, и некачественная или небрежная работа может привести к перегоранию прибора, короткому замыканию или даже пожару. Ниже наше руководство научит вас безопасно паять провода.

Подготовка к пайке проводов

Обеспечьте безопасность себе и остальным домочадцам, приняв надлежащие меры предосторожности перед тем, как приступить к пайке.

• Снимите защитные очки и перчатки : Защитите руки и глаза от горячих искр и токсичных материалов.

• Иметь ухоженную рабочую станцию ​​ : Паяльники могут мгновенно нагреваться до 600 градусов по Фаренгейту. Вы хотите иметь безопасное, не захламленное, негорючее рабочее место.

• Очень важна хорошая вентиляция : Паяльные пасты и припои на основе свинца могут вызвать проблемы с дыханием в душных помещениях.

• Попробуйте несколько тестовых прогонов : Потренируйтесь, по крайней мере, с полдюжиной тестовых стыков, прежде чем припаивать провода друг к другу на вашем ценном приборе.

• Рассчитайте диаметр провода: Вам понадобятся эти размеры, чтобы купить правильный тип термоусадочной трубки.

• Отключите питание проводного устройства. Безопасность превыше всего.

1. Ленточное изоляционное покрытие

   Фото: Grigorev_Vladimir / iStock / Getty Images дюйма пластикового изоляционного покрытия с каждого из ваших проводов. Это нужное количество зачистки, чтобы обеспечить правильную пайку без использования слишком большого количества термоусадочных трубок на следующем этапе.

   Будьте осторожны, чтобы не повредить нижние провода — в этом случае поможет обрезка проводов подходящего сечения. Соскабливание покрытия подвергает медные провода окислению, и вы можете повредить электрические соединения.

2. Покрытие проводов с термоусадочной трубкой

   Затем возьмите гибкую пластиковую трубку, предназначенную для плотного прилегания к проводам. Убедитесь, что вы покупаете трубы подходящего размера. Сделайте слишком большой, и он не уменьшится, чтобы соответствовать и изолировать должным образом после пайки. При нагреве он сжимается не менее чем на 50%.

   Отрежьте длину, покрывающую стык плюс 1/2 дюйма с каждого конца. Наденьте трубку на один из проводов. А пока сдвиньте его вниз по проводу так, чтобы он находился на безопасном расстоянии от открытой области, которую вы будете припаивать позже.

3. Скручивание для соединения проводов

   Скручивайте провода обеих секций до тех пор, пока они не защелкнутся, чтобы уменьшить растрескивание паяного соединения и улучшить его целостность. Они должны быть закручены достаточно туго, чтобы их диаметр был меньше, чем у термоусадочной трубки. Однако не переусердствуйте — это может затруднить проникновение припоя.

4. Покройте соединение канифольным флюсом

   Фото: OlFedv / iStock / Getty Images

   Нанесите немного канифольного флюса на проволоку, чтобы полностью покрыть соединение. Это помогает втянуть припой в жилы соединительного провода.

   Чтобы активировать канифольный флюс, прикоснитесь жалом паяльника к проводу на пару секунд. Тепло приведет к расплавлению канифольного флюса. Когда он начинает дымить, это означает, что флюс активирован.

5. Удаление окисления железа с железа (при необходимости)

   Если вы уже использовали утюг раньше, очистите кончик утюга влажной губкой, чтобы удалить остатки окисления. Чистый наконечник максимизирует проводимость и обеспечивает чистое соединение. Если вы приобрели несколько паяльников для этого проекта, вы можете пропустить этот шаг.

6. Припаяйте провода вместе

   Фото: Джоэл Папалини / Adobe Stock

   Далее: Самое интересное. Перед работой с паяльником наденьте защитные перчатки и очки.

   1. Включите паяльник и раскатайте примерно четыре-шесть дюймов припоя, готового к использованию.

   2. Храните нагретый паяльник в предназначенной для него устойчивой подставке или подставке, когда он не используется, чтобы предотвратить повреждение от ожогов или риск возгорания. Выключите его, если вам нужно оставить его без присмотра в любой момент, и берите утюг только за изолированную ручку.

   3. Припой и наконечник припоя должны максимально соответствовать диаметру существующего провода.

   4. Прижмите кончик утюга к прядям из проволочной сетки.

   5. Крепко держите несколько секунд, чтобы припой расплавился на железе.

   6. Легкое прикосновение припоя к стыку должно немедленно соединить жилы провода.

7. Дайте припою остыть

   Дайте себе (и припою) минутку отдохнуть. Дайте припою остыть и затвердеть в течение нескольких минут. Оставляя провода нетронутыми во время сушки, вы обеспечиваете надежное соединение.

8. Установка термоусадочной трубки на место

   Натяните термоусадочную трубку на паяное соединение. Пусть он перекрывает исходную изоляционную трубку не менее чем на 1/4 дюйма с каждой стороны, чтобы все части оголенного провода были закрыты.

9. Применение тепла для усадки трубок

   Наконец, возьмите тепловую пушку. Используйте его, чтобы усадить изоляционную трубку вокруг провода. Если у вас нет тепловой пушки, вместо нее можно поднести к трубке зажигалку.

Сделай сам вместо найма профессионала

Навык спаивания двух проводов является бонусом при выполнении базового ремонта электрооборудования в вашем доме. Тем не менее, работа с электрическими соединениями — особенно если вам не хватает элементарных отраслевых ноу-хау — это то, чем вы не должны заниматься без правильных инструментов и опыта.

Иногда вызов лицензированного электрика рядом с вами является более безопасным выбором. стоимость найма электрика колеблется от до 100 долларов в час , но это хорошие деньги, если вы нервничаете по поводу пайки проводов.

Часто задаваемые вопросы

Каковы признаки плохой пайки?

Стремитесь к однородному гладкому соединению, чтобы обеспечить хорошее электрическое соединение. Если он выглядит коркой и неровным, ваш утюг может быть грязным или косяк недостаточно горячий. Чтобы сохранить наконечник утюга в чистоте, протирайте его влажной губкой или очистителем для латунных наконечников, когда заметите черные точки или ржавчину, чтобы удалить остатки окисления и флюса. Лужение поверхности наконечника небольшим количеством припоя создает дополнительный слой защиты.

Есть ли другие способы подключения проводов?

Пайка — надежный и долговечный способ соединения проводов, но не единственный. В настоящее время профессионалы часто вместо этого обжимают соединение, хотя это требует более высокого уровня навыков, чем пайка.

Как распаять соединение?

Думайте о пайке как о постоянном ремонте. Чтобы обратить процесс вспять, вам понадобится насос для удаления припоя, который будет всасывать расплавленный припой через сопло. Вместо того, чтобы вкладывать средства в этот дополнительный комплект и хлопот, имеет смысл попрактиковаться в технике пайки, прежде чем застрять в ремонте проводки любого бытового прибора.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Что вам нужно знать о прерывателях Federal Pacific

  Маргарет Вак • 12 августа 2022 г.

• Как долго служат светодиодные фонари? Пролить свет на срок службы светодиодов

  Элисон Каш • 8 ноября 2022 г.

• Сколько будет стоить обычная модернизация домашней электросети (включая устройство защиты от перенапряжения для всего дома)

  Элисон Каш • 10 июня 2022 г.

Как залудить многожильный электрический провод

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.

Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В этой статье

• Как работает лужение многожильных проводов

• Вопросы безопасности

• Правильный выбор припоя

Обзор проекта

Лужение — это процесс плавления припоя вокруг многожильного электрического провода с помощью паяльника. Процесс лужения проводов перед пайкой обычно используется для скрепления тонких проводов и упрощает их подключение к винтовым клеммам или другим разъемам. Это также гарантирует, что все провода имеют электрическое соединение. В качестве инструмента для лужения проводов можно использовать простой паяльник вместе с парой инструментов для зачистки проводов.

Однако не все провода следует лужить. При определении того, когда лужить или не лужить провода, учитывайте, будет ли провод обжат. Паяные соединения некоторых луженых проводов могут сломаться при обжиме, поэтому использование обжимного инструмента или наконечника на проводе может обеспечить более надежное электрическое соединение, чем лужение.

Чтобы правильно залудить электрический провод, вы должны использовать правильный тип припоя и следовать нескольким основным советам и методам.

Как работает лужение многожильных проводов

Обратите внимание, что в лужении не участвует «жесть». В качестве материала используется только электрический припой. При нагреве паяльником припой заполняет пустоты между стойками для проводов, образуя один сплошной провод, который можно легко согнуть и поместить под винты клемм. Это обеспечивает плотное электрическое соединение и практически исключает возможность соприкосновения незакрепленных жил провода с распределительной коробкой или выхода из-под клеммного винта.

Что такое электрический припой?

Электротехнический припой обычно содержит канифольную сердцевину, содержащую материал, называемый флюсом, который помогает улучшить электрическое соединение и прочность. Другой основной тип сердечника — припой с кислотным сердечником — используется в сантехнике, но может повредить электрические компоненты.

Вопросы безопасности

Пайка должна выполняться с осторожностью! Паяльник сильно нагревается и может вызвать сильные ожоги. Всегда кладите паяльник на термостойкую поверхность, пока он нагревается и остывает. Во время пайки всегда работайте над термостойкой поверхностью и вдали от всего легковоспламеняющегося. Будьте осторожны, чтобы не перегреть провод и не расплавить изоляцию провода. Рекомендуется попрактиковаться в пайке, используя обрезки того же провода, который вы будете припаивать для своего проекта.

Если вы работаете с существующим проводом во время электрического проекта, также важно определить его тип перед лужением или подключением любых новых проводов; Вы можете сказать, является ли провод алюминием или луженой медью, отрезав один конец и внимательно осмотрев внутреннюю часть.

Правильный выбор припоя

Лучшим припоем для лужения многожильных медных проводов является электрический припой со смоляным сердечником. Это бескислотный припой, содержащий флюс в ядре припоя. Никогда не используйте припой, содержащий кислоту, для зачистки и лужения проводов, так как это может повредить провод или его изоляцию. Кислотный припой предназначен для использования в сантехнике. Если вы используете другой тип бескислотного припоя без сердцевины из канифоли, вам может потребоваться нанести на проволоку флюс как часть процесса пайки.

Оборудование/инструменты

• Паяльник
• Губка
• Многожильный электрический провод
• Инструмент для зачистки проводов

Материалы

• Бескислотный припой со смоляным сердечником

Ель / Кевин Норрис

1. Подготовьте провод

   Лужение должно производиться на оголенной проволоке. Если провод изолирован, зачистите примерно от 3/4 до 1 дюйма изоляции с конца провода с помощью инструментов для зачистки проводов. Этой длины достаточно, чтобы обернуть вокруг винтовых клемм, но недостаточно, чтобы оголить лишний провод.

   Ель / Кевин Норрис

2. Подготовьте паяльник

   Подключите и включите паяльник и дайте ему нагреться. Быстро протрите жало паяльника влажной губкой. Это устраняет любое окисление, которое могло произойти во время нагревания утюга.

   Ель / Кевин Норрис

3. Нанесите припой на провод

   Вытяните припой из катушки по прямой линии. При желании вы можете зажать провод в инструменте «третьей руки» или подобном термостойком держателе.

   Прикоснитесь наконечником припоя к наконечнику паяльника, чтобы создать небольшую лужицу жидкого припоя на жалом. Это поможет проводить тепло к проводу. Затем прикоснитесь жалом паяльника к нижней стороне провода, чтобы припой соприкоснулся с проводом.

   Нанесите припой на верхнюю сторону провода напротив жала паяльника. Припой должен расплавиться и затянуться вокруг проводов. Перемещайте припой и паяльник вместе вдоль оголенной части провода, расплавляя припой.
