Как подключить бойлер к электричеству своими руками

Содержание

  • Применение водонагревателей
  • Основные монтажные работы
  • Неисправности УЗО водонагревателя
  • Принцип работы УЗО
  • Основные правила во время подключения бойлера к электросети
  • Заключение

Как правило, бойлеры устанавливают для того, чтобы нагревать воду до необходимой температуры, в помещениях, где она отсутствует, для бытовых нужд повседневной жизни, или для технического применения. Данные устройства производятся в основном электрического типа. Такие устройства для нагрева воды монтируют в различные комнаты:

  • ванны;
  • кухни;
  • туалеты;
  • и другие комнаты где нужна подача горячей воды.

Они имеют небольшие габариты, однако в продаже имеются и большие агрегат, все зависит от того, какой объем воды вмещает в себя бойлер.

В данной статье мы расскажем вам как монтировать и как подключить бойлер к электричеству. Так опишем что такое УЗО, и для чего оно применяется на водонагревателе.

Применение водонагревателей

Помимо обычной функции, некоторые люди устанавливают электрические нагреватели для того, чтобы они выполняли функцию отопления. Однако такие случаи редки, в доме должна быть не сложная система отопления, а мощность самого агрегата как минимум должна быть на отметке 1 кВт. Также, в систему необходимо подключить стороннее оборудования – циркуляционный насос, дабы он разгонял воду по замкнутому кругу отопительной системы.

Смотрите также –Как пользоваться бойлером чтобы экономить электроэнергию?

Основные монтажные работы

  1. Крепление водонагревателя к стене – первым делом необходимо произвести разметку на стене, дабы знать где сверлить и устанавливать крепления для бойлера.
    Рекомендуется во время разметки применять уровень, ведь все крепежные элементы должны находиться на одном уровне, так как перекос агрегата может повлиять как на его работоспособность, так и на сам держатель, в обоих случаях элементы могут быстро прийти в негодность.

Не стоит особо зацикливаться на декорации стен, так как при аккуратном монтировании все можно сделать гладко, на крайний случай бойлер скроет за собой все ваши неаккуратности при установке.

  1. Электромонтажные работы – после надежного закрепления бойлера на стене, следует произвести его подключение к электросети и обеспечить его защищенность от коротких замыканий и скачкой напряжения. Существует два варианта подключения:
  • подключение к розетке – бойлеры, подключаемые к розетке не должны быть мощнее 3.5 кВт. В данных случаях необходимо будет провести розетку к устройству, или же проложить кабель к ближайшей розетке. Для данного случая, сечение кабеля должно быть, как минимум, 3 мм.
    кв.;
  • прямое подсоединение к электрощиту – применяется для мощных устройств более 3.5 кВт. Так как розетку, в таких случаях, применять нет возможности, она попросту не выдержит такой мощности бойлера. Поэтому берется кабель большего сечения, и его проводят напрямую к электрощиту, дабы обеспечить достаточную мощность, не боясь перегрузки. Важно знать, что бойлеры мощностью от 3.5 до 4 кВт необходимо подключать к однофазной сети. Однако если вышеуказанное значение превышается, тогда устройство подсоединяется к трехфазной сети, под напряжение 380В.

Выбор подключения, как уже говорилось выше, зависит от мощности устройства. После того, как вы уже определились

как подключить бойлер к электричеству, следует предпринять защитные меры для обеспечения надежности работоспособности устройства.

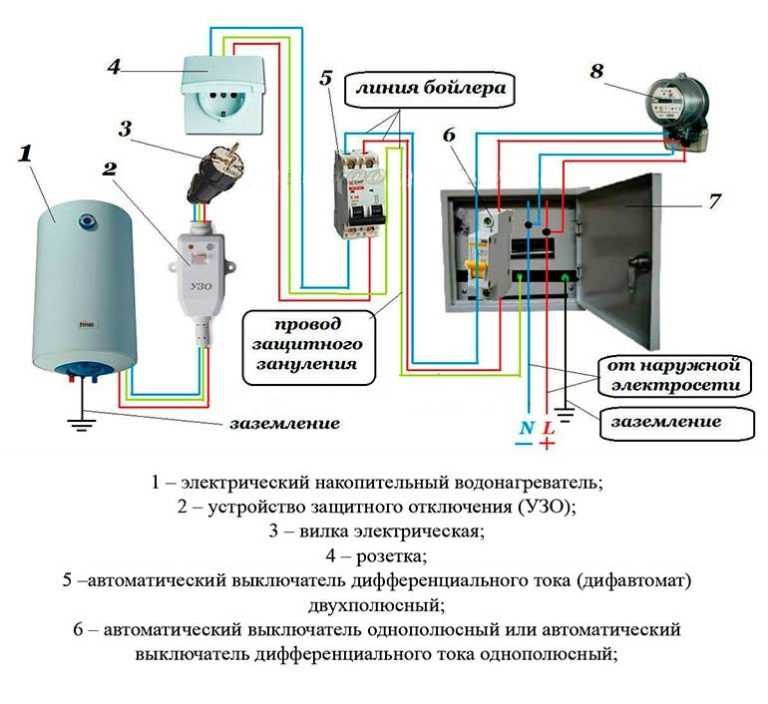

  1. Монтаж системы защиты – так как водонагреватель непосредственно работает с водой, его следует подключать к сети через защиту, дабы обезопасить себя, и ближайшие устройства. Первым делом Вы должны установить УЗО на бойлер, а также осуществить подсоединение автоматических выключателей на данную линию электросети, ведущей к устройству.

В случае питания устройства от розетки, защитное оборудование необходимо устанавливать на щитке распределения. Подключённые агрегаты через сеть 220В, должны проходить через двухполюсные автоматические выключатели. Когда подключение осуществлено напрямую, все вышеуказанные элементы должны находиться как можно ближе к агрегату, чтобы облегчить обслуживание всего оборудования. Однако, при этом, необходимо также защитить и сами УЗО с автоматическим выключателем, так как они будут работать во влажной среде, так и для общей безопасности, изолировав их от окружающей среды специальными герметичными коробами.

  1. После того, как вы закончили со всем, стоит еще раз проверить целостность проводов и исправность защитной аппаратуры. Только после тщательной проверки можно приступать к первому запуску бойлера. Первым делом необходимо открыть вентили на контурах труб (как холодной воды, так и горячей), и тогда начинаем включать устройство.
    После чего в него начнет поступать вода, и когда там наберется необходимый объем жидкости, бойлер начнет ее нагревать, после чего Вы сможете воспользоваться горячей водой через краны.

Неисправности УЗО водонагревателя

В некоторых случаях производители устанавливают УЗО для водонагревателя при сборке. Данное устройство представляет собой небольшой блок, который идет в разрез кабеля. Начнем с расшифровки УЗО – устройство защитного отключения, оно предназначается для отключения прибора от внешней электрической сети, когда значение дифференциального тока переходит определенное значение, устройство полностью автономно. Это устройство не похоже на оборудования для защиты от сверхтока. Срабатывает УЗО при «утечках» тока на корпусную составляющую и проводку агрегата, и происходит отключение.

Принцип работы УЗО

Все достаточно просто в понимании – при включении водонагревателя устройств пропускает через себя ток и сравнивает его мощность с исходящим, и в случае обнаружения разницы утечки в 30-35 миллиампер (значение зависит от типа устройства, однако стандарт равен – 30 мА), автомат размыкает цепь. УЗО предназначено для защиты человека от возможных ударов электрического тока.

Причины, по которым может сработать УЗО:

  • прикосновение человека к частям корпуса или элементам, которые могут проводить электрический ток;
  • вовремя контакта человека с «землей»;
  • повреждена изоляция проводки и при контакте этих частей с корпусом;
  • при замене нулевого кабеля и заземляющего проводника;
  • когда обрывается нулевой проводник и происходит касание человека с корпусом и «заземлением» одновременно.

Когда вы используете бойлер вместе с УЗО, возможно замечали, что данное устройство слишком часто срабатывает, это можно объяснить двумя вещами:

  • устройство является неисправным. Такие вещи довольно части и быстро приходят в негодность, однако все зависит от качества производства, так, например, производитель бойлеров Термекс применяет некачественные УЗО;
  • еще одной причиной выбивания УЗО может быть замещение заземления на нулевой проводник. Это происходит из-за применения «зануления» – это совмещение нулевого и заземляющего кабеля. Устройство не воспринимает данное заземления и часто выключает водонагреватель.

Рекомендуется проводить профилактические работы хотя бы раз в два месяца, дабы убедится в работоспособности прибора.

Отремонтировать УЗО почти что невозможно, так как оно имеет сложное строение. Зачастую приходится только заменять его на новое, деталь должна меняться на оригинальную, так как с другой у системы могут быть конфликты.

Основные правила во время подключения бойлера к электросети

Дабы не подвергнуть себя опасности и самостоятельно произвести монтаж защитного оборудования, следует придерживаться следующим правилам техники безопасности:

  • перед началом работ выключите питание электрощита, дабы спокойно осуществить все мероприятия по монтажу;
  • все провода в обязательном порядке должны быть соединены между собой при помощи паяльных работ;
  • необходимо позаботится о защите УЗО, автоматических выключателей и заземления;
  • в связи с тем, что оборудование работает во влажной среде, необходимо позаботиться о защите проводки и розеток, дабы огородить их от контакта с влагой;
  • крепежные детали должны быть установлены правильно, минимальный диаметр одного анкерного крюка не меньше 8 миллиметров, так как объем одного такого бойлера может быть более 100 литров. Категорически запрещается устанавливать данные водонагревательные агрегаты на гипсокартонные стены. В случае, если вам он все же необходим, лучше всего будет установить устройство напольного типа.

Заключение

Мы рассказали Вам как подключить бойлер к электричеству и защитить его от различных перепадов напряжений, и замыканий. В случае, если вы не уверены в своих силах, рекомендуется вызывать мастера, который поможет вам произвести все монтажные работы.

Смотрите также:

  • 6 лучших водонагревателей Hotpoint-Ariston
  • 8 лучших водонагревателей Zanussi 2019 года
  • 8 лучших водонагревателей Thermex 2019 года
  • 10 лучших водонагревателей Timberk 2019 года
  • 10 лучших водонагревателей Gorenje 2019 года

Как подключить бойлер к электричеству: подключение и особености

Любой водонагреватель, независимо от модели и типа работы требует обязательного подключения к электросети, за исключением, пожалуй, газового нагреватели ил газовой колонки. Такие устройства нагревают воду за счет энергии, образующейся в результате сгорания газа. Вполне понятно, что нужно обязательно знать, как подключить бойлер к электричеству правильно.

Очередность выполняемых действий при подключении

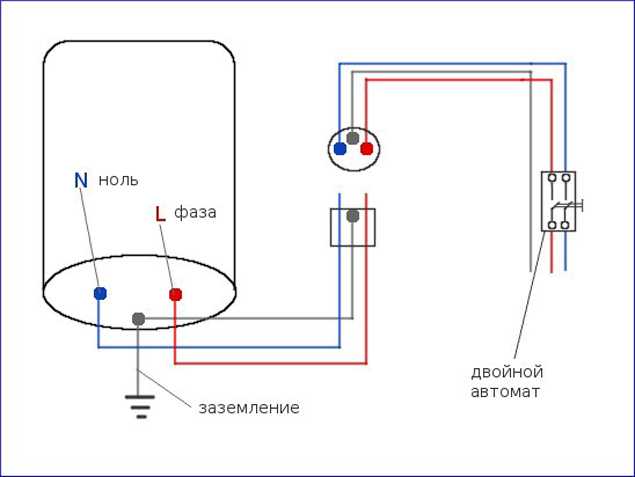

Электрическая схема подключения бойлера требует обязательного выполнения следующих условий.

  1. Использование только трех жильного провода для подключения прибора.
  2. Обязательное заземление устройства.
  3. Установка автоматов для защиты бойлера во время скачков напряжения или неисправности электросети.
  4. Установка защитных устройств для человека, исключающая поражение электрическим током, в случае неисправной работы водонагревателя.

    5. (См. также: Карта сайта 2)

Подключение бойлера к электросети

Для того чтобы правильно подключить водонагреватель самым лучшим будет выделить для него отдельную линию электропитания. Купить нужный кабель не составит труда. В любом магазине электротехники специалисты смогут предложить на выбор несколько видов кабеля. Лучше остановиться на варианте, который оснащен двойной изоляцией и имеет медную сердцевину.

Место, где будет висеть бойлер, также имеет значение. Если вы используете водонагреватель накопительного типа, обязательно следует устанавливать его в доступном месте. Нельзя загромождать устройство или декорировать его панелями. Во время эксплуатации бойлер должен находиться в таких условиях, при которых не составит особого труда свободно подойти к нему и слить из него воду, например.

Розетку для водонагревателя желательно тоже установить отдельно. Очень важно учитывать условия, в которых будет работать устройство. Если это ванная комната розетку лучше всего смонтировать под потолком, около прибора. Расстояние между ним и розеткой должно составлять не менее 40 см. (См. также: Как почистить бойлер от накипи)

Такое положение розетки исключает возможность попадания на нее воды или брызг. Если вы решили поместить проточный водонагреватель под раковиной, подключение бойлера к электросети обязательно должно иметь заземление. Розетка для прибора должна находиться в защищенном от воды месте.

Чем обусловлено требования обязательного выделения отдельной линии электросети в доме или квартире? Дело в том, что на эту линию дополнительно нужно установить специальный автомат, н будет срабатывать и отключать прибор, во время неисправностей в работе электросети, да и самого устройства.

На линию устанавливают также и специальные защитные устройства. Они предназначены для защиты человека от электрического поражения током. Можно сделать и специальный щиток, в котором можно объединить эти два устройства. (См. также: Как почистить бойлер своими руками)

Подключение проточного водонагревателя

Подключение водонагревателя проточного типа это совсем отдельная история. Такие приборы также требуется обязательно заземлять. Но, несмотря на свои компактные размеры, эти устройства обладают просто колоссальной мощностью. Для их подключения стандартная квартирная проводка не подойдет.

Подключение бойлера Бакси проточного типа требует электрической проводки с напряжением в 380 В. Квартира в многоэтажном жилом доме на такую мощность сети не рассчитана. Хотя можно вызвать специалиста, который проверит с помощью специальных приборов максимально допустимое напряжение и вынесет вердикт: быть или не быть проточному водонагревателю в вашей квартире.

Даже если это возможно проводку придется практически полностью переделывать. Нельзя использовать данные устройства в частных домах, которые имеют старую проводку. Если электрическая проводка не менялась в течение нескольких десятков лет использование такого прибора более чем опасно. Старые провода могут просто не выдержать и сгореть, а автомат на счетчике может ведь и тоже не сработать. (См. также: Подключение накопительного водонагревателя своими руками)

Кстати, для использования проточного водонагревателя автомат счетчика должен срабатывать на большем значении, чем 30 Ампер. При таком значении устройство просто не сможет работать. Поэтому прежде чем вы действительно решитесь приобрести проточный водонагреватель, внимательно изучите свои способности. Стоит ли он глобального переделывания вашей проводки, или можно обойтись более дешевыми вариантами.

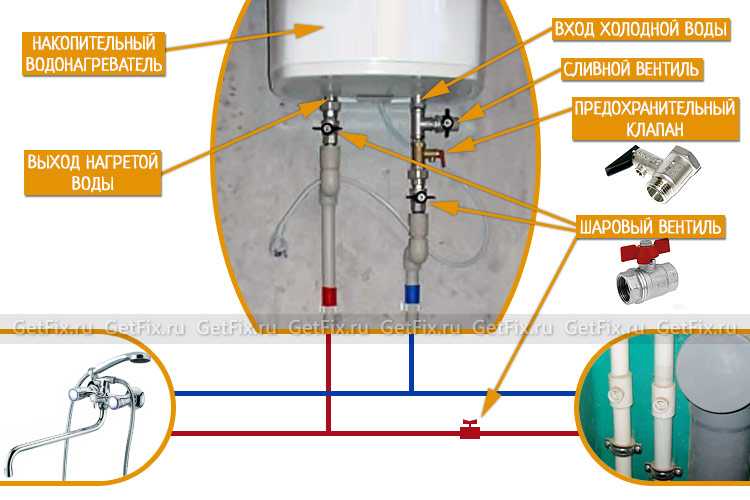

Подключение электрического бойлера также тщательно должно выполняться и при его подключении к водопроводу. От этого зависит в первую очередь его правильная работа. В основном все устройства имеют вход и выход. Вход предназначен для поступления холодной воды в устройство, а выход для вывода горячей воды из водонагревателя.

Для того чтобы обезопасить водонагреватель от перегрева и сгорания нагревательных элементов, при подключении к водопроводу в систему с подачей холодной воды обязательно нужно врезать запорные краны. В случае неисправной работы или аварийного отключения, когда требуется слить воду с устройства, краны помогут сделать это без ущерба всей системе водоснабжения. (См. также: Как правильно подключить водонагреватель)

Во время подключения накопительного бойлера обязательно выясните давление, которое имеется в системе водопровода. Если оно выше 6 атмосфер в трубу с холодной водой обязательно нужно врезать специальный редуктор. В противном случае есть большая вероятность того, что клапан поддерживающий давление внутри прибора не выдержит и даст течь.

Важные факты при подключении бойлера

Как подключается бойлер газового типа, рассказывать следует тоже подробно. Но для вашей собственной безопасности эту работу лучше доверить специалистам. Дело в том, что все газовое оборудование, по крайней мере, которое продается в специализированных магазинах, подвергается строгому учету.

Выезд специалистов осуществляется в бесплатном порядке. Установив обогреватель газового типа самостоятельно, вы в дальнейшем рискуете нарваться даже на штраф, когда специалисты газовой службы придут к вам проверять работу дымохода.

У таких водонагревателей нет необходимости в подключении к электросети, но неправильная установка может спровоцировать серьезную угрозу для жизни.

На следующие моменты при подключении любого водонагревателя в сеть следует обратить особое внимание:

  • Никогда нельзя подключать устройство, используя при этом заземление нулевой фазы. Есть такие умельцы, которые подключают устройство к металлической водопроводной трубе или вообще к газовой трубе. Это не только противоречит правилам и нормам, но и является очень опасным для жизни и здоровья человека.
  • Обязательно прочитайте паспорт и инструкцию, которые прилагаются к водонагревателю. Во время подключения бойлера Аристон желательно тщательно изучить все сообщения, которые будут выводиться на дисплей бойлера. Также это облегчит и последующую эксплуатацию. В настоящее время практически все модели водонагревателей оснащены цифровыми дисплеями, на которые выводится вся информация об ошибках, возникающих в процессе работы прибора.
  • Не покупайте водонагреватели с рук, пытаясь сэкономить средства. Никто и никогда не скажет честно, что произошло с бойлером. В итоге может получиться так, что вы выбросите деньги на ветер. Ведь потом предъявлять претензии будет просто некому.
  • Занимаясь такими работами, как подключение бойлера косвенного нагрева Drazice самостоятельно, имейте в виду, что в таком случае гарантия на прибор может пропасть. Если во время работы возникнут неисправности напрямую связанные с электричеством, то магазин, продавший вам товар, может потребовать документ, удостоверяющий, что установку проводил специалист. В противном случае все неисправности могут быть списаны на вас. Конечно, если вы сами не являетесь электриком.

Хочется добавить несколько слов и о такой задаче, как подключение косвенного бойлера. Их в основном устанавливают совместно с использованием одно контурных котлов отопления. Принцип действия данных устройств основан на том, что вода в них может нагреваться не только за счет использования электроэнергии, но и за счет применения центральной системы отопления.

Если вы выбрали модель косвенного водонагревателя, которую можно вешать на стену, она должна быть выше котла отопления. Это положение способствует лучшей работе такого устройства, как насос для подключения бойлера и более быстрому прогреву воды.

Заключение

Очень часто, выбирая модель водонагревателя, большинство покупателей почему-то старательно избегают, придерживаться требуемых норм и правил, во время подключения прибора к сети. Мотивация таких поступков зачастую непонятна. Как показывает практика, очень редко домочадцы вообще выполняют заземление таких приборов.

Многое понятно, так хочется, как можно скорее повесить новое устройств она стену и начать им пользоваться. Но такая спешка приводит к тому, что водонагреватели работают гораздо меньше положенного им срока. А люди рискуют своей жизнью ежедневно, причем напрасно. Ведь малейший сбой в работе устройства может привести к печальным последствиям. И даже подключение косвенного бойлера зачастую выполняется не по правилам, несмотря на высокую стоимость устройства.

Если вы хотите обезопасить себя и своих близких во время любых возможных ситуаций, связанных с использованием водонагревателя, выполняйте его подключение к сети по всем правилам. В паспорте каждого устройства приведены схемы подключения бойлера, как к сети переменного тока, так и к системе водоснабжения. Кроме того, каждый производитель дает четкие инструкции по установке. Поэтому, применение схем, которые приведены в паспорте наиболее актуально, поскольку учитывает все технические параметры устройства.

Как работают котлы? Combi, только тепло и система

Если ваш котел не сломается, скорее всего, вы не задумывались о том, как работает ваша система отопления. Может быть полезно получить некоторые знания об этом, так как это может помочь вам определить что-нибудь необычное.

Как работают газовые котельные?

Ваш котел является сердцем вашей системы центрального отопления. Он направляет горячую воду к вашим радиаторам и кранам, чтобы обеспечить вас отоплением и горячей водой.

Газовые котлы могут быть подключены к газовой магистрали и получать непрерывную подачу топлива, или они могут иметь баллоны со сжиженным нефтяным газом (СНГ), которые необходимо периодически заправлять. Во время работы клапан, подключенный к вашему котлу, открывается, и газ поступает в герметичную камеру сгорания, затем зажигается электрическая система зажигания или постоянный пилот, чтобы сжечь это топливо.

Горячие форсунки, соединенные с теплообменником внутри котла, передают тепло воде, протекающей через теплообменник. Затем электрический насос подает горячую воду к радиаторам и кранам.

Все новые котлы конденсационные. Они построены с расположением теплообменника, который отводит как можно больше тепла от дымовых газов. Конденсационные котлы рециркулируют скрытую теплоту водяного пара, образующегося в качестве побочного продукта процесса нагрева. Затем это тепло используется для нагрева воды, которая возвращается из вашей системы центрального отопления. Таким образом, эти системы помогают сократить потери энергии, поскольку требуется меньше тепловой энергии. По закону все современные котлы должны быть конденсационными.

Как работают разные типы котлов?

Хотя основной процесс сжигания топлива и подачи воды к радиаторам и кранам одинаков для большинства котлов, каждый тип котла работает по-разному.

Ниже мы описываем, как работает каждый тип котла для отопления и горячего водоснабжения:
Комбинированные котлы

Комбинированные котлы обеспечивают как отопление, так и горячую воду в вашем доме без каких-либо дополнительных баков или баллонов. У них есть два независимых теплообменника — один, который подключается к вашим радиаторам, а другой, который подключается к вашему горячему водоснабжению.

Поскольку не требуются водяные баки или цилиндры, комбинированные бойлеры постоянно находятся в режиме ожидания, чтобы обеспечить горячую воду по требованию. Как только поступает запрос на горячую воду или отопление, эти котлы сжигают топливо, которое затем заставляет теплообменник нагревать воду.

Системы комбинированных котлов оснащены регулирующими клапанами, которые работают в разных направлениях в зависимости от того, требуется ли горячая вода или отопление, поэтому они не могут обеспечить и то, и другое одновременно.

Котлы, работающие только на тепло/традиционные котлы

Котлы, работающие только на тепло, являются традиционной формой отопления дома. Они работают с дополнительным баком для холодной воды и баком для горячей воды для хранения воды.

Эти системы также оснащены питательным и расширительным баком, который подает холодную воду для регулирования уровня воды. Этот резервуар помогает справиться с расширением, которое происходит при нагревании воды, а также заменяет любую воду, которая теряется из-за испарения или утечки.

Бак для холодной воды заполнен водой из сети. Как только котел запустится, он направит горячую воду либо в водонагреватель, либо в радиаторы. Пока в цилиндре достаточно горячей воды, вы должны иметь доступ к воде из нескольких кранов одновременно.

Эти обычные бойлеры также могут быть оснащены резервным погружным нагревателем, чтобы обеспечить вам доступ к горячей воде в случае поломки котла.

Системные котлы

Системные котлы обеспечивают отопление и горячее водоснабжение с помощью дополнительного водонагревателя. Большинство их основных нагревательных компонентов уже встроены, поэтому им не требуются резервуары для хранения. Они работают по тому же принципу, что и тепловые котлы, но требуют меньше дополнительных компонентов.

Системные котлы представляют собой герметичные системы под давлением. Холодная вода подается непосредственно из сети с помощью наливного механизма. Эта вода нагревается и направляется либо в водонагреватель, где она хранится, либо в радиаторы. Когда вам понадобится горячая вода, система направит ее к вашим кранам.

Найдите подходящий котел для вашего дома и потребностей

HomeServe может помочь вам выбрать подходящий котел для вашего дома. Мы устанавливаем ряд комбинированных, тепловых и системных котлов от некоторых ведущих производителей отрасли. Наши зарегистрированные инженеры по газовой безопасности могут предоставить вам помощь и совет, необходимые для обеспечения качественного отопления и горячей воды в вашем доме.

Получить новый котел

Как включить бойлер

Зак Хоутон

Эксперт по строительству и основатель Loftera.

Некоторым это может показаться довольно простым вопросом, но на самом деле мы имеем в виду следующее: как безопасно включить/выключить котел ? Например, со старыми газовыми котлами они могут быть темпераментными, поэтому неспособность их безопасно включать и выключать может быть опасной.

Если вы только недавно въехали в свой первый дом/квартиру или, возможно, у вас есть другая модель, с которой вы не знакомы, важно знать, как правильно отключать бойлеры. Многие люди предпочитают выключать котел, отправляясь в отпуск, чтобы сэкономить энергию, и, хотя экономия обычно минимальна, важно знать, как работает ваша система.
