Как подключить люстру с 3 лампами

Люстры с различным количеством ламп служат не только украшением интерьера. С помощью этих светильников становится возможным создание различных условий освещения. Наличие определенных знаний и навыков в электротехнике, соблюдение элементарных правил монтажа дает возможность подключить люстру с тремя лампами через различные виды выключателей самостоятельно даже начинающему электрику.

Содержание

Как подключить люстру с 3 лампами к выключателю с 1 клавишей

Подключение данного осветительного прибора к одноклавишному выключателю выполняется в несколько этапов. В первую очередь необходимо разобраться с проводами в самой люстре. Здесь каждый патрон подключается к двум проводам – фазному и нулевому, изоляция которых окрашена в разные цвета. Чаще всего нулем считается голубой проводник, а остальные цвета означают фазу. В соответствии с правилами, фаза соединяется с центральным контактом патрона, а ноль – с боковым.

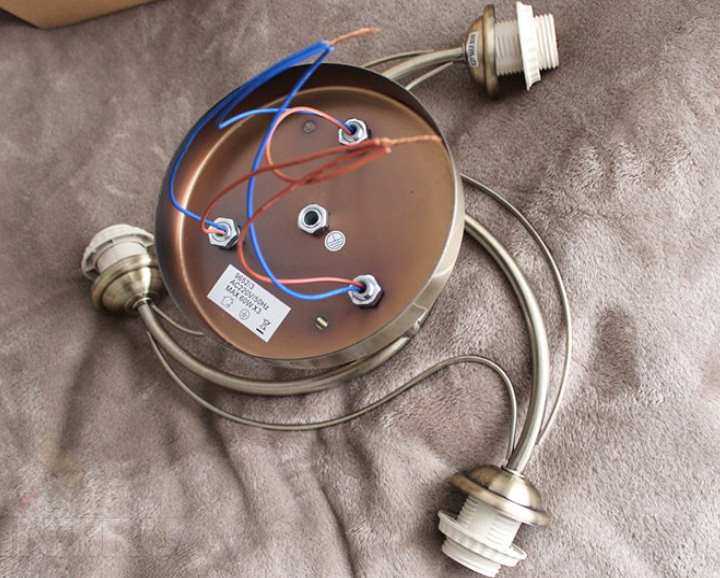

Крепление рожков люстры осуществляется к корпусу, где объединяются все провода. Их распределение для одноклавишного выключателя выполняется следующим образом: фазные провода объединяются в одну группу, а нулевые – в другую. Следует помнить, что ноль на люстру подается напрямую, минуя выключатель. В дальнейшем узлы проводов фазы и нуля, выходящие из люстры, соединяются с соответствующими проводниками электрической сети.

В распределительной коробке также имеется два провода – фаза и ноль. Из нее идет подача двухжильного кабеля отдельно на люстру и отдельно на выключатель. К светильнику подается фаза и ноль, а к выключателю – только фаза к обоим контактам. Замыкание и размыкание контактов позволяет включать и выключать лампочки.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

До начала монтажа нужно определиться, какие лампы будут включаться каждой клавишей. В данном случае очень мало вариантов. Как правило, одной клавишей включается одна лампочка, а другой – сразу две. Можно еще поменять функции клавиш между собой для удобства пользования.

Обычно через плиту перекрытия выходит 3 проводника или трехжильный кабель. В современных домах к ним добавляется 4 провод заземления желтого цвета с зеленой полосой. Остальные провода определяются с помощью индикаторной отвертки при включенном положении выключателя. Провод, на котором отсутствует напряжение будет нулевым, а все остальные – фазные.

В самой люстре фазные провода могут быть объединены заранее по группам. Из трех лампочек две соединяются друг с другом для одновременного включения. Если этого не сделано, провода нужно распределить самостоятельно. Далее, нулевые провода люстры и сети соединяются между собой. Затем соединяются фазы люстры и выключателя. После этого выполняется проверка работоспособности.

В случае необходимости изменения функций клавиш, достаточно поменять местами провода. Если одновременно включаются обе клавиши, в этом случае будут загораться сразу все лампочки. Все соединения выполняются при отключенном защитном устройстве.

Как подключить люстру с 3 лампами к выключателю с 3 клавишами

Данная схема является дополненным вариантом предыдущего подключения, а все основные действия остаются прежними. В этом случае с потолка отходит четыре провода, а в люстре имеется три и более. Четвертые провода желто-зеленого цвета относятся к заземлению и обозначаются как РЕ. Их нужно просто соединить между собой. Если в люстре отсутствует провод заземления, то этот же провод на потолке нужно обрезать и тщательно заизолировать. Остальные проводники соединяются по той же схеме, о которой рассказывалось выше.

В некоторых случаях четвертый провод, идущий с потолка, может исполнять роль еще одной фазы. Именно этот вариант более всего подходит при использовании трехклавишного выключателя. Он дает возможность управления всеми лампочками, имеющимися в люстре. Трехклавишный выключатель дает возможность включать и выключать каждую независимую группу ламп. Для этого понадобится еще одна свободная жила в потолочной проводке, о которой уже упоминалось. Все действия будут такие же, как и для двухклавишной конструкции. К входному контакту выключателя подключается фаза домашней сети, а с выхода фаза уходит к каждой группе ламп.

При установке выключателя нужно обязательно соблюдать правила электробезопасности, во избежание поражения током. Поэтому перед выполнением электромонтажных работ, нужно обесточить всю электрическую сеть. Проверить отсутствие электричества можно с помощью индикаторной отвертки.

Как правильно подключить люстру с 2, 3, 4 проводами к двойному выключателю

Содержание

• С чего начать?
• Соблюдайте технику безопасности
  • Схема первая. Два шнура на люстре и два провода на потолке
  • Схема вторая. Два шнура на люстре и три провода на потолке
  • Схема третья. Три и более шнура на люстре и два провода на потолке
  • Схема четвертая. Три и более провода на люстре и три на потолке
  • Схема пятая. Три и более провода на люстре и четыре на потолке
• Монтаж нескольких люстр на один выключатель
• Монтаж люстры с вентилятором

Люстра представляет собой потолочный светильник, который должен обеспечивать бестеневое освещение в помещении. Свет равномерно распределяют точечные лампы, расположенные на определенном расстоянии друг от друга. В качестве источников света сегодня используются лампы накаливания, люминесцентные и светодиодные.

Приобретение люстры – это приятный момент, когда вы завершаете обустраивать жилище и после покупки нового предмета интерьера, остается его подключить. Время сборки зависит от сложности конструкции и типа крепления. Причем справиться с этой задачей можно быстро и легко, достаточно следовать инструкции и иметь в арсенале простые монтажные инструменты, а для того чтобы ее подключить, необходимо разбираться еще и в электрике.

Многоламповый светильник имеется во всех квартирах и домах. Для равномерного распределения света обычно расположен по центру потолка. Давайте разберемся, какие знания потребуются для подключения люстры своими руками.

С чего начать?

Для начала нужно разобраться, какое количество шнуров выходит из потолка. Обычно выведено два или три. В случае если их два, то конструкция предусматривает одновременное включение всех лампочек и трудностей с подключением люстры не возникнет. А наличие трех шнуров дает возможность включать лампочки по отдельности и группировать их для изменения уровня освещенности. В итоге сложность возникает в том, что нужно понять какие провода соединять между собой. Для того чтобы люстра работала исправно, важно правильно все подключить. Перед началом работ обязательно ознакомьтесь с устройством кабелей. Итак, давайте действовать по порядку.

Соблюдайте технику безопасности

Основное требование во время подключения люстры – обесточивание всего участка электропроводки. Простого выключения света в данном случае недостаточно, требуется полностью отключить автоматы в щитке.

Затем необходимо подготовить кабели для тестирования. Их следует разомкнуть, чтобы не допустить дальнейшего соприкосновения друг с другом.

Согласно маркировке, кабели обозначаются латинскими буквами:

• L – фаза;
• N – нулевой разряд;
• PE – заземляющий проводник желто-зеленого цвета.


Необходимо отметить, что маркировка присутствует не всегда, ведь ее стали наносить не так давно. В этом случае стоит воспользоваться расположенным в щитке автоматом и перевести выключатель в положение «ВКЛ». Затем индикаторной отверткой нужно по очереди касаться оголенных концов — если в процессе внутри будет загораться светодиод – кабель под напряжением и является фазой. После определения типов проводов снова отключаем электропитание и приступаем к работам по подключению.

Соединять кабели между собой можно двумя способами:

• при помощи клеммных зажимов;
• путем скручивания с изоляцией защитными колпачками.


Варианты монтажа люстры можно найти, перейдя по ссылке:

https://www. youtube.com/watch?v=l1ykm0rrWIQ

На способ подключения люстры могут влиять следующие параметры:

• число шнуров в люстре;
• число проводов в потолке;
• количество клавиш на выключателе.

Схема первая. Два шнура на люстре и два провода на потолке

Этот способ подключения люстры является самым простым, ведь он не требует особых усилий. В данном случае необходимо при помощи скрутки или клеммной колодки просто соединить кабели между собой, предварительно определив, где фаза, а где ноль. Причем порядок соединения может быть любой.

Нулевой кабель (на схеме синего цвета) стоит подключить из распределительной коробки напрямую к нулевому проводу, идущему из осветительного устройства. А оранжевый кабель, с фазой, следует подключить как к люстре, так и к выключателю.

При подключении люстры с большим количеством лампочек на выключатель с одной клавишей нужно сначала соединить все нулевые провода люстры, а затем подсоединить их к нулевому кабелю из распределительной коробки. Далее объединить их с фазой и провести к выключателю.

Важно знать! Согласно требованиям правил устройства электроустановок (ПУЭ) фаза должна подсоединяться к центральному контакту в электрическом патроне, а фазный провод должен размыкаться выключателем. Соблюдение данных правил повысит безопасность эксплуатации осветительных приборов.

Схема вторая. Два шнура на люстре и три провода на потолке

Сегодня при строительстве домов в электропроводке применяют трехжильные кабели с проводами разных цветов. Логично предположить, что к осветительному прибору необходимо будет подвести три провода. Как подключить люстру в данной ситуации, если на ней всего два кабеля?

Для начала, используя индикатор, нужно разобраться с типами проводов, которые выходят из потолка. Два из них будут фазными, а третий – проводник. Две фазы в этом случае предполагают выключатель с двумя клавишами. Однако если учесть факт того, что люстра имеет всего два кабеля – достаточно будет выключателя с одной клавишей.

Важно знать! Перед подключением нужно провести изоляцию, предварительно выключив напряжение.

Схема третья. Три и более шнура на люстре и два провода на потолке

В случае когда из потолка выходит всего два кабеля – все лампы в осветительном приборе будут гореть одновременно. Для подключения, нужно объединить нулевые провода, а затем их провести к нулевому потолочному кабелю. Далее стоит повторить процедуру с фазными.

Схема четвертая. Три и более провода на люстре и три на потолке

Такой вариант подключения сможет обеспечить более разумное использование ламп. Можно будет комбинировать их работу или включать по очереди. В данном случае использоваться будет двухклавишный выключатель.

Маркировка потолочных проволок следующая: фаза – L1 (оранжевого цвета), фаза – L2 (желтого цвета) и ноль – N (синего цвета). В связи с тем, что изготовители кабельной продукции не всегда указывают обозначения, а электрики при монтаже проводки могут не придерживаться стандартов цветовой схемы, перед их соединением лучше самостоятельно перепроверить их назначение отверткой-индикатором.

Важно знать! Не забудьте, что кабели с фазой всегда прокладываются к выключателю, а нулевые – к осветительному прибору.

Подключение люстры с несколькими шнурами осуществляется с определенной последовательностью действий. Сначала провода от лампочек должны быть разделены на две группы. Все секции по отдельности соединяются лишь с одним проводом, к которому ведет фаза, а затем секции объединяются нулевым.

При такой установке с первой клавишей будет загораться одна группа лампочек, а со второй другая. Этот вариант соединения допускает подключение одной, двух или трех лампочек вместе, используя лишь одну клавишу выключателя.

Второй способ для подключения люстры, к примеру, с шестью рожками – первая клавиша включает 5 лампочек вместе, а вторая – шестую.

С большим числом рожков в осветительном устройстве монтаж будет проходить идентичным образом. Останется определиться с тем, какие комбинации ламп вы желаете использовать в освещении данной комнаты.

Схема пятая. Три и более провода на люстре и четыре на потолке

В случае если подключение люстры необходимо в новостройке или частном доме, вероятнее всего, из потолка будет выходить шнур с функцией защиты. Как правило, это кабель желто-зеленый и маркирован латинскими буквами PE, что в переводе дословно означает заземляющий проводник. В итоге со стороны потолка будут провода с фазами L1 и L2, нулевой провод и четвертый защемляющий – PE.

Такой шнур, ни в коем случае, не помешает подключению — достаточно соединить его с желто-зеленым проводом со стороны люстры. Если в осветительном приборе не предусмотрено наличие этого провода, то со стороны потолка кабель изолируется.

Монтаж нескольких люстр на один выключатель

Этот случай подключения очень актуален для управления освещением в нескольких комнатах, больших гостиных либо в помещении с подвесным потолком с группой светодиодных ламп.

В данной ситуации все осветительные приборы должны соединяться параллельно.

Причем каждая люстра может иметь свою распределительную коробку.

Монтаж трех люстр на трехклавишный выключатель

Этот способ подключения применяется в освещении кухни, туалета и ванной комнаты, и выключатель с тремя клавишами здесь очень удобен.

Также выключатель с тремя клавишами используется в коридоре, для управления светом на разных участках.

Монтаж люстры с вентилятором

Подключение такой модели – достаточно рациональное решение, особенно в жаркую погоду. Перед установкой такого типа осветительного устройства нужно всего лишь ознакомиться с инструкцией, в которой будет детально прописана схема подключения.

Чтобы стало понятнее: вентилятор в данном случае, выступает как очередная лампа, которая присоединяется параллельным способом.

По вашему желанию к нему можно сделать также отдельную клавишу выключателя.

Как видите, подключение осветительного прибора – задача простая, если знать, как правильно сделать. Следуйте схемам, соблюдайте правила монтажа, и вы легко справитесь с подключением без посторонней помощи.

• Значение света в интерьере и модные тренды
• Преимущества использования трекового освещения в интерьере
• Точечные лампочки для натяжных потолков: варианты дизайна, размеры, фото и отзывы
• Софиты для натяжных потолков: фото и виды

Как установить потолочный светильник с двумя лампочками | Главная Путеводители

Крис Бэйлор

Потолочные светильники с двумя или более лампочками не только дают больше света, чем светильники с одной лампочкой, но и часто являются декоративными и декоративными. Независимо от того, находится ли новый светильник вровень с потолком или подвесной, вы можете установить потолочный светильник с двумя лампочками в одну распределительную коробку, чтобы все лампочки в новом светильнике управлялись одним и тем же выключателем. Во многих случаях вы даже можете подключить новый светильник к диммеру, чтобы контролировать количество света, обеспечиваемого светильником.

1. Выключите автоматический выключатель, обеспечивающий питание электрической цепи освещения. Снимите пластину, закрывающую выключатель света, и приложите наконечник бесконтактного электрического тестера к проводке сбоку выключателя. Если индикатор тестера загорается, в цепи все еще есть питание. Отключите другие выключатели или главный выключатель в доме и повторите проверку, пока тестер не покажет, что питание отключено. Замените пластину переключателя.

2. Установите стремянку под светильник. Снимите плафон и лампочки текущего светильника, затем ослабьте крепежные винты и потяните светильник вниз. Снимите проволочные гайки, соединяющие проводку прибора, и отложите прибор в сторону.

3. Ослабьте крепежные винты, которыми распределительная коробка крепится к потолочной балке или гипсокартону, и вытащите распределительную коробку из отверстия в потолке.

4. Вставьте распорку потолочного вентилятора в отверстие в потолке и расположите распорку перпендикулярно соседним балкам так, чтобы рычаг распорки находился по центру над отверстием распределительной коробки. Поверните рычаг скобы вручную, чтобы затянуть скобу между балками, затем затяните ее еще на один оборот с помощью разводного ключа.

5. Поместите монтажный зажим на распорку и вставьте электрический кабель через зажим для проводов соответствующей распределительной коробки. Совместите коробку с монтажными болтами зажима и затяните гайки, чтобы прикрепить распределительную коробку к скобе.

6. Прикрепите монтажный кронштейн нового светильника к распределительной коробке с помощью прилагаемых винтов. Затем повесьте светильник на монтажный кронштейн в соответствии с инструкциями, прилагаемыми к комплекту освещения.

7. Соедините черный провод распределительной коробки со всеми черными проводами светильника с помощью гайки. Подсоедините все белые провода аналогичным образом. Подсоедините оголенный провод от распределительной коробки к зеленому винту заземления на монтажном кронштейне или к зеленому проводу от приспособления с помощью проволочной гайки.

8. Поднимите навес или крышку над распределительной коробкой и закрепите крышку на месте, следуя инструкциям по установке светильника. Установите лампочки в гнезда, затем установите шар или диффузор над источником света (при наличии).

9. Включите автоматический выключатель и проверьте свет.

Справочные материалы

• Семейный мастер: как повесить потолочный светильник
• Семейное образование: установить потолочный светильник и выключатель

Предупреждения

• Не пытайтесь работать с какой-либо электрической цепью без предварительного отключения какой-либо электрической цепи автоматический выключатель и убедиться, что питание цепи отключено с помощью бесконтактного электрического тестера.

Writer Bio

Крис Бэйлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Лучшие покупки для моек высокого давления.

Лампочку какого размера можно использовать?

По

Билл Льюис

Билл Льюис

Билл Льюис — профессиональный электрик с более чем 25-летним опытом. В течение трех лет он занимался освещением и ремонтом дома для The Spruce. Он посвятил 12 лет проектированию, установке и эксплуатации систем сценического освещения и 15 лет работал профессиональным электриком. Он также имеет опыт работы плотником, подрядчиком и градостроителем.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.

Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

The Spruce / Michelle Becker

При выборе сменной лампочки для лампы или другого светильника вашим первым вопросом может быть: «Лампу какого размера мне следует использовать?» Возможно, вы захотите задать этот вопрос по-другому: «Какую максимальную мощность света я могу безопасно включить в свой светильник?» Другими словами, речь идет не о физическом размере лампочки.

Насколько это возможно, любая лампочка, которая физически подходит к светильнику, вероятно, безопасна для установки в него.

Это самая высокая безопасная мощность, потому что рассматриваемая «безопасность» заключается в предотвращении пожара.

Почему это важно

Многие светильники имеют максимальную номинальную мощность. Если некоторые из вас это делают, то эта мощность является максимальной, которую вы можете безопасно установить в это приспособление. Установка любой лампочки, которая потребляет даже немного больше тока, например, попытка использовать лампочку мощностью 75 Вт в светильнике с максимальной мощностью 60 Вт, может вызвать пожар.

Провода, используемые внутри осветительных приборов, имеют изоляцию, которая была проверена на прочность и остается гибкой до определенной температуры. В более новых приборах это обычно 90 градусов Цельсия или 194 градуса по Фаренгейту. Это столько тепла, сколько проводка может выдержать и оставаться гибкой и безопасной. В старых светильниках температурный предел для проводки может составлять 60 градусов Цельсия. Это намного меньше — всего 140 градусов по Фаренгейту.

Другая проблема, связанная со следующими максимальными параметрами, связана с материалом патрона: некоторые керамические патроны имеют максимальную номинальную мощность от 250 до 300 Вт, в то время как большинство обычных ламп и осветительных приборов имеют патроны с пластиковой или бумажной изоляцией мощностью от 60 до 75 Вт. максимум. Всегда соблюдайте максимальную номинальную мощность.

Как узнать?

Современное приспособление с максимальной номинальной мощностью должно иметь этикетку с указанием этого предела. Он будет виден внутри светильника, когда вы вытащите из него лампочку, если не иначе.

Хитрость, однако, заключается в том, чтобы выяснить, где остановиться, если у вас есть прибор, который старше, чем требуется для маркировки. Конечно, безопаснее предположить, что у него менее термостойкая проводка, если вы не знаете обратного. Но это по-прежнему оставляет открытым вопрос о максимальной безопасной мощности.

Ель / Мишель Беккер

Общие предположения и практические правила

Максимальная безопасная мощность светильника зависит от трех факторов. Во-первых, сколько тепла выделяет данная лампочка. Другим фактором является максимальная термостойкость проводки, используемой в светильнике. В-третьих, насколько закрыто или открыто приспособление. Максимальная безопасная мощность будет выше, если прибор открыт, особенно если он открыт сверху. Другими словами, чем легче отводится тепло от лампы, тем больше может быть лампа.

Светильники, которые имеют открытый путь над колбой для отвода тепла, могут использовать лампочки, которые выделяют больше всего тепла. К ним относятся настольные лампы и торшеры с абажуром с открытым верхом или вообще без абажура. Ярким примером является напольная лампа Torchiere с галогенной лампой высокой интенсивности. Эти светильники могут не иметь максимального предела мощности.

Подвесные светильники и настенные бра, которые удерживают лампу на расстоянии от потолка на открытом воздухе, обычно имеют довольно высокий предел мощности. Она будет выше, если прибор открыт, особенно если он открыт сверху. Светильники с открытыми стенками, которые устанавливаются заподлицо с потолком, имеют более строгие ограничения, чем закрытые светильники для скрытого монтажа. Наиболее ограниченными являются светильники, в которых используются прожекторы с отражателем: те, которые устанавливаются на трековые светильники, и, что наиболее важно, встраиваемые светильники.

Утопленный светильник часто делается герметичным, чтобы он не мог служить дымоходом для отвода тепла из вашей комнаты на чердак. Это также означает, что нет пути для выхода выделяемого в нем тепла за счет конвекции, поскольку нет потока воздуха.

Ель / Мишель Беккер

А как насчет «эквивалента лампы накаливания»?

Вот то, что вы можете спокойно игнорировать. Большинство производителей размещают заявление о своих лампах с более новой технологией, таких как компактные люминесцентные лампы и светодиоды, в которых говорится что-то вроде «эквивалент 60 Вт» для лампы компактной люминесцентной лампы, которая потребляет, например, всего 14 или 15 Вт.

Вы можете игнорировать ссылку на 60 Вт. Это сокращение от «Производит примерно столько же люменов, как 60-ваттная лампа накаливания». Важна мощность, которую потребляет лампочка: в данном случае 14 или 15 Вт.

Каков итог?

Прежде всего, если ваш светильник имеет максимальную номинальную мощность, используйте в нем только лампочки, которые не превышают этот номинал. Если у него нет рейтинга, ошибайтесь в сторону консерватизма. А если это старый прибор, который может не иметь современной проводки, будьте еще более консервативны.

Во-вторых, следуйте приведенным выше рекомендациям, чтобы выбрать лампы для светильников, на которых нет таблички с паспортными данными. Наконец, подумайте о тепле, которое излучают лампочки, которые вы рассматриваете. Светодиоды (включая все более популярные светодиодные трубки) — самые крутые. Второе место занимают люминесцентные лампы, в том числе КЛЛ. Лампы накаливания выделяют больше тепла, чем другие лампы, но больше всего выделяют галогены, представляющие собой особую форму ламп накаливания.
