Как сделать щупы для мультиметра

Содержание

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B.

Измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи. Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.



Рисунок . Недорогие мультиметры комплектуются соответствующими щупами.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера. Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок  Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Универсальные щупы

Эти изделия – самые простые и дешевые. Ими комплектуется большинство недорогих моделей мультиметров. Кабели этих элементов снабжены ПВХ изоляцией, а штекеры и держатели наконечников изготовлены из пластмассы. Изнутри держателя к стальному электроду прикреплен тонкий провод. Такие наконечники легко могут оторваться при недостаточно аккуратном обращении. Понятно, что о долговечности и высокой надежности здесь говорить не приходится.

Различные модели универсальных контактов имеют неодинаковую длину центрального электрода штекера и выступающей части его корпуса. Отличаются они и по посадочной глубине штекера.

Фирменные изделия

Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:

• Провода для щупов мультиметра изготовлены из материала, обладающего высокой гибкостью.
• Ввод держателя отличается гибкостью и герметичностью. Жила в нем держится крепко и не поддается случайным рывкам.
• Поверхность изделия около основания держателя не скользит и во время измерений удобно удерживается пальцами. Оптимальный вариант – держатель с прорезиненной поверхностью.

Всеми перечисленными свойствами обладают силиконовые щупы. Этими параметрами и обусловлена высокая популярность таких изделий.

Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.

Эти щупы разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от «родных» щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.
Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.
Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.



Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.


Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.



Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.

Замена провода и щупов мультиметра

В первую очередь с чем сталкивается 99% пользователей дешевых китайских мультиметров — это выход из строя некачественных щупов для замеров.

1. Во-первых, кончики щупов могут поломаться. Когда прикасаетесь для измерения к окисленной или слегка ржавой поверхности, чтобы появился надежный контакт, эту поверхность нужно слегка зачистить. Удобнее всего это конечно сделать с помощью самого щупа. Но как только начинаете шкрябать, в этот момент кончик может обломиться.
2. Во-вторых, сечение проводов идущих в комплекте также не выдерживает никакой критики. Мало того, что они хлипкие, так это еще будет влиять на погрешность работы мультиметра. Особенно когда сопротивление самих щупов при замерах играет существенную роль.

Чаще всего излом провода происходит в местах подсоединения на втычном контакте и непосредственно на пайке острого наконечника щупа.
Когда это произойдет вы удивитесь насколько проводок внутри действительно тонкий.
А между тем мультиметр должен быть рассчитан на измерение токовых нагрузок до 10А! Как это можно сделать с помощью такого провода не понятно.

Вот реальные данные замеров тока потребления для фонариков, выполненные с помощью стандартных щупов идущих в комплекте и с помощью самодельных щупов сечением 1,5мм2. Разница погрешности как видите более чем существенная.

Втычные контакты в разъемы мультиметра также со временем разбалтываются и ухудшают общее сопротивление цепи при измерениях.

В общем однозначный вердикт всех владельцев мультиметров DT830 и других моделей — щупы необходимо дорабатывать или менять сразу же после покупки инструмента.

Если вы счастливый обладатель токарного станка или у вас есть знакомый токарь, то ручки щупов можно изготовить самостоятельно из какого-нибудь изоляционного материала, например кусков ненужного пластика.

Наконечники щупов делаются из заточенного сверла. Сверло само по себе закаленный металл и им можно спокойно соскабливать любой нагар или ржавчину без риска повредить щуп.

При замене втычных контактов лучше всего использовать вот такие штекеры применяемые в аудио аппаратуре под гнезда динамиков.
Если уж совсем колхозить или других вариантов под рукой нет, то в крайнем случае можно применить обычные контакты из разборной вилки. Они также идеально подходят под разъем на мультиметре.
При этом не забудьте заизолировать термотрубкой концы, которые будут торчать снаружи мультиметра, в местах пайки проводов к вилке. Когда возможности самостоятельно изготовить щупы нет, то корпус можно оставить прежний, заменив лишь провода.

При этом возможны три варианта:

• заказать в Китае по дешевке силиконовые провода
• использовать гибкие провода от старых электробритв
• купить в радиомагазине аудиокабель сечением 1,5мм2

После замены такие провода очень легко будут собираться в пучок и при этом не путаться. Во-вторых, они рассчитаны на огромное количество изгибов и переломятся не раньше чем выйдет из строя сам мультиметр. В третьих погрешность измерений из-за их большего сечения по сравнению с оригинальными будет минимальна. То есть везде сплошные плюсы.

Важное замечание: при замене проводов не нужно стремиться сделать их гораздо длиннее тех, что шли в комплекте. Помните что длина провода, как и его сечение влияет на общее сопротивление цепи.

Если будете делать длинные провода до 1,5м, с учетом всех мест соединений, сопротивление на них может доходить до нескольких Ом! Те, кто не хочет заниматься самоделками, может заказать уже готовые качественные силиконовые щупы с множеством наконечников на АлиЭкспресс здесь.

Чтобы новые щупы с проводом занимали минимум места, можно их скрутить спиралью. Для этого новый провод наматывается на трубку, оборачивается изолентой для фиксации и все это дело прогревается строительным феном в течении пары минут. В итоге получаете вот такой результат.

В дешевом варианте такой фокус не пройдет. А при использовании для разогрева строительного фена изоляция и вовсе может поплыть.

Доработка крепления мультиметра

Еще одно неудобство при измерениях с мультиметром — это нехватка третьей руки. Постоянно приходится в одной руке удерживать мультиметр, а другой работать одновременно двумя щупами.
Если замеры происходят за рабочим столом, то нет проблем. Положил инструмент, освободил руки и работай.

А что делать если измеряешь напряжение в щитке или в распредкоробке под потолком?

Проблема решается просто и недорого. Для того, чтобы иметь возможность закрепить мультиметр на металлической поверхности, на обратной стороне прибора с помощью термоклея или двухстороннего скотча, приклеиваете обыкновенные плоские магниты.

И ваш девайс ничем не будет отличаться от дорогих зарубежных аналогов.

Еще один вариант недорогой модернизации мультиметра в части его удобного размещения и установки на поверхность при замерах — изготовление самодельной подставки. Для этого вам понадобится всего 2 скрепки и термоклей.

А если у вас нет поблизости вообще никакой поверхности где можно разместить инструмент, что делать в этом случае? Тогда можно использовать обыкновенную широкую резинку, например от подтяжек.

Делаете из резинки кольцо, пропускаете его через корпус и все. Таким образом мультиметр можно удобно закрепить прямо на руке, наподобие часов.

Во-первых, теперь мультиметр никогда больше не выпадет из рук, и во-вторых показания всегда будут перед глазами.

Наконечники-«крокодилы»

Этот вариант наконечника тоже имеется на современном рынке и пользуется немалым спросом. В ряде случаев он оказывается предпочтительнее острых электродов. Размер «крокодила» может быть различным, но в любом случае он должен иметь надежную оболочку из диэлектрического материала.

В форме «крокодилов» могут выполняться присоединительные наконечники, идущие в качестве дополнительного элемента для стандартного щупа. Зачастую в состав комплекта к мультиметру входят наконечники в форме пристегивающихся «крокодилов», которые при необходимости можно как отсоединять, так и пристегивать.

Необходимо упомянуть также о комплектах, которые включают в себя несколько разных наконечников. Приступая к работе, мастер сам выбирает из них нужный и ввинчивает его как насадку. Такая возможность позволяет в ряде случаев значительно облегчить измерительный процесс. Так, к примеру, крокодил можно подключать по очереди к различным участкам тестируемой электроцепи, в то время как другой наконечник в качестве клеммы крепится на «массу».

Специалисты, работающие с компонентами выводов, предпочитают наконечники, выполненные в форме зажимов и крючков. С помощью таких элементов удобно производить измерительные работы на печатных платах, а также удерживать на месте во время измерений компоненты выводов. Эти наконечники так же, как иглы и крокодилы, могут входить в комплект поставки.

Колпачки под щупы

Шипы на концах щупов достаточно острая штука, о которые можно больно уколоться. В некоторых моделях идут в комплекте защитные колпачки, в некоторых нет.
Также они довольно часто теряются. А ведь помимо опасности уколоть палец они еще и защищают контакты от излома, когда мультиметр лежит в сумке вперемежку с другим инструментом.

Чтобы каждый раз не покупать запасные, можно их изготовить самостоятельно. Берете обыкновенный колпачок от гелиевой ручки и смазываете любым маслом наконечник щупа. Делается это для того, чтобы колпачок в процессе изготовления не прилип к поверхности.

Затем заливаете внутреннюю поверхность колпачка термоклеем и одеваете его на острый кончик.
Дожидаетесь пока термоклей застынет и спокойно снимаете получившийся результат.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т. д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Подсветка мультиметра

Функция которой не хватает мультиметру в плохо освещенных местах — подсветка дисплея. Решить эту проблему не сложно, достаточно применить:

• 2 светодиода последовательно припаянных друг к другу
• отражатель — обыкновенная золотинка от жвачки
• микровыключатель любого типа

Проделываете в корпусе сбоку отверстие для выключателя. Приклеиваете отражатель под дисплеем индикации и припаиваете два проводка к контактам кроны.
От них подается питание на выключатель и далее на светодиоды. Конструкция готова.

В конечном результате самодельная доработка подсветки мультиметра будет выглядеть вот так:

Батарейка с подсветкой будет расходоваться значительно быстрее, поэтому не забывайте отключать выключатель когда естественного освещения будет вполне достаточно.

Подгонка и монтаж

Чтобы сделать тестер точным, нужно подогнать номиналы резисторов. Эта часть работы самая кропотливая. Подготовим плату для монтажа. Для этого надо расчертить ее на квадратики размером сантиметр на сантиметр или немного меньше.

Затем, сапожным ножом или чем-нибудь подобным по линиям прорезается медное покрытие до основы из стеклотекстолита. Получились изолированные контактные площадки. Отметили, где будут расположены элементы, получилось подобие монтажной схемы прямо на плате. В дальнейшем, к ним будут припаяны элементы тестера.

Чтобы самодельный тестер выдавал правильные показания с заданной погрешностью, все его компоненты должны иметь характеристики по точности такие же, как минимум, и даже выше. Внутреннее сопротивление катушки в магнитоэлектрическом механизме микроамперметра будем считать равным заявленным в паспорте 3000 Ом. Количество витков в катушке, диаметр провода, электропроводность металла, из которого сделана проволока известны. Значит, данным завода-изготовителя верить можно.

А вот напряжения батареек на 1,5 В могут немного отличаться от заявленных производителем, а знание точного значения напряжения потом потребуются для измерения тестером сопротивления резисторов, кабелей и других нагрузок.

Определение точного напряжения батарейки

Для того чтобы самому выяснить действительное напряжение батарейки потребуется хотя бы один точный резистор номиналом 2 или 2,2 кОм с погрешностью 0,5%. Этот номинал резистора выбран из-за того, что при последовательном подключении с ним микроамперметра, общее сопротивление цепи составит 5000 Ом. Следовательно, проходящий через тестер ток будет около 300 мкА, и стрелка отклонится на полную шкалу.

I=U/R=1,5/(3000+2000)=0,0003 А.

Если тестер покажет, к примеру, 290 мкА, значит, напряжение батареи равно

U=I*R=0,00029(3000+2000)=1,45 В.

Теперь зная точное напряжение на батарейках, имея одно точное сопротивление и микроамперметр можно подобрать необходимые номиналы сопротивления шунтов и добавочных резисторов.

Сбор блока питания

Блок питания для мультиметра собирается из двух последовательно соединенных батареек по 1,5 В. После этого к нему подключается последовательно микроамперметр и предварительно отобранный по номиналу резистор в 7 кОм. Тестер должен показать значение близкое к предельному току. Если прибор зашкалит, то последовательно к первому резистору необходимо подсоединить второй, маленького номинала.

Если показания меньше 300 мкА, то параллельно к этим двум резисторам, подключают сопротивление большого номинала. Это уменьшит общее сопротивление добавочного резистора. Такие операции продолжаются до тех пор, пока стрелка не установится на пределе шкалы в 300 мкА, что сигнализирует о точной подгонке.

Для подбора точного резистора на 97 кОм, выбираем ближайший, подходящий по номиналу, и проделываем те же процедуры, что и с первым на 7 кОм. Но так как здесь необходим источник питания 30 В, то потребуется переделка питания мультиметра из батарей на 1,5 В.

Собирается блок с выходным напряжением 15-30 В, на сколько хватит. К примеру, получилось 15 В, тогда всю подгонку делают из расчета, что стрелка должна стремится к показанию 150 мкА, то есть к половине шкалы. Это допустимо, так как шкала тестера при измерении тока и напряжения линейная, но желательно работать с полным напряжением.

Для регулировки добавочного резистора в 997 кОм для диапазона 300 В понадобятся генераторы постоянного тока или напряжения. Их можно использовать и как приставки к мультиметру при измерении сопротивлений.

Номиналы резисторов: R1=3 Ом, R2=30,3 Ом, R3=333 Ом, R4 переменный на 4,7 кОм, R5=7 кОм, R6=97 кОм, R7=997 кОм. Подбираются подгонкой. Питание 3 В. Монтаж можно сделать навеской элементов прямо на плате.

Разъем можно установить на боковой стенке коробки, в которую врезается микроамперметр. Щупы изготавливаются из одножильного медного провода, а шнуры к ним из многожильного. Подключение шунтов осуществляется перемычкой. В результате из микроамперметра получается тестер, которым можно мерить все три основных параметра электрического тока.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков. В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

Вариант первый: делаем щуп на основе авторучки и наконечника дротика, алгоритм действий следующий:

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке. Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Заключение

Из этой статьи вы узнали, для чего нужны щупы тестеров, каких типов бывают эти изделия и каковы особенности их использования. Ну а тех, кто любит самостоятельно собирать электрические устройства и изделия, наверняка заинтересует информация о том, как сделать щупы для мультиметра своими руками.

Видео по теме: как сделать щупы для мультиметра своими руками

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Топ лучших мультиметров

Проверка светодиода мультиметром (тестером) на исправность

Как проверить резистор мультиметром на исправность, как прозвонить резистор?

Наконечники для проводов под опрессовку: типы, нюансы работы

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Щупы для мультиметра: обзор бюджетных и профессиональных

Несмотря на то, что мультиметры всегда комплектуются щупами, в недорогих моделях измерительных приборов (DT 181, DT 182, DT 832 и т.д.) их качество оставляет желать лучшего. Результат не заставляет себя долго ждать. Бывает, не проходит и месяца, как владелец обнаруживает, что прибором невозможно произвести замер, поскольку произошел обрыв провода в одном из штекеров или наконечников. На рисунке 1 демонстрируется типичная проблема, свойственная недорогим китайским изделиям.

Рисунок 1. Обрыв провода – типичная неисправность для китайской продукции

Безусловно, несложно устранить такую неисправность, но это не решит проблему в целом, и новый обрыв не заставит себя ждать. А значит, пришло время приобрести качественные и надежные щупы для мультиметра, например, продукцию Mastech (Т3033, Т3009, Е3029 и т.д.) или S-Line (ETL-5, ETL-10, ETL-11).

Силиконовые щупы Т3033 (слева) и ETL-16 (справа) будут работать с мультиметром значительно дольше китайских аналогов

Ради справедливости необходимо заметить, что среди продукции неизвестных производителей из Поднебесной, можно найти вполне приличные аналоги, которые будут надежны и, при этом, ничем не уступать оригинальным изделиям. Но, чтобы сделать правильный выбор, необходимо знать, на какие конструктивные особенности следует обращать внимание. Давайте рассмотрим различные типы измерительных проводов, чтобы определить их достоинства и недостатки. Начнем с недорогих изделий.

Бюджетный вариант

Щупы измерительные, у которых провода имеют ПВХ изоляцию, в качестве материала для штекеров и держателей используется пластмасса, а сами наконечники изготовлены из стали, как правило, самые недорогие. Именно они входят в комплект к бюджетным моделям мультиметров, таких как DT-838 или DT-830B (см. рисунок 3).

Рисунок 3. Недорогие мультиметры комплектуются соответствующими щупами

Как правило, измерительные провода подбираются разного цвета, чтобы правильно подключить прибор к измеряемой цепи.

Стандартная толщина электрода у таких изделий 4мм, а длина варьируется в зависимости от модели. Форма держателей может иметь несколько вариаций, но эта незначительная конструктивная особенность не влияет на надежность.

Такие изделия не являются лучшим вариантом, любое неосторожное движение может привести к отрыву наконечника. Помимо этого не следует забывать о недостатках, присущих ПВХ изоляции, они следующие:

• сохраняется форма у смотанных проводов, что приводит к неудобствам при работе;
• низкая термостойкость, изоляцию легко повредить паяльником;
• провод становится жестким на морозе и может потрескаться.

Также необходимо заметить, что наконечники для щупов с иглами диаметром 4мм подойдут не для всех работ. Например, для снятия замеров с электронных плат, где находятся SMD-компоненты, потребуются тонкие щупы для тестера.

Единственное достоинство бюджетных моделей — невысокая цена. Такие изделия вполне оправдывают себя при использовании мультиметра на непрофессиональном уровне, то есть, в бытовых целях для мелкого ремонта.

Профессиональное оборудование

Приведем характерные отличительные особенности, свойственные качественному инструменту:

1. провода с силиконовой изоляцией, они обладают хорошей гибкостью и термостойкостью;
2. держатель и штекер должны обладать гибкими герметичными вводами, благодаря такой конструкции провода не вырвутся из них, даже если допустить случайный рывок;
3. держатели имеют прорезиненное покрытие и снабжены специальными выступами для удобства захвата пальцами;
4. иглы электродов (а нередко и штекеры) снабжены специальными снимающимися колпачками. Такой вид защиты несет две функции: не допускает загрязнения контактной поверхности и существенно снижает риск получить колотую травму;
5. анодированные или покрытые золотом электроды;
6. небольшое внутреннее сопротивление провода (в идеале около 0,04 Ом).

Таким требованиям отвечает продукция следующих брендов: Fluke, Unitrend, Mastech и т.д.

Рисунок 4. Щупы Flucke в комплекте с «крокодилами»

Как правило, хорошие профессиональные щупы разборные, это позволяет использовать для них специальные насадки. Имеет смысл рассказать о них подробнее.

Обзор различных насадок

Многие производители предусматривают подключение к измерительным проводам разные типы насадок, что делает щупы универсальными и существенно расширяет сферу их применения (см. рисунок 5).

Рисунок 5. Измерительные провода и набор насадок

Благодаря такому набору можно выбрать длинные или короткие иглы, в зависимости от необходимости, изменить толщину жала, например, когда требуется сделать деликатное измерение и т.д.

Для проверки SMD компонентов удобно использовать специальную насадку-щипцы, тестирование с ее помощью показано на рисунке 6.

Рисунок 6. Проверка SMD резистора

Не менее полезен зажим «крокодил» (см. рисунок 4), с его помощью можно подключиться к устройству для проведения замеров, при этом, в процессе тестирования освобождаются руки, что позволяет делать другие измерения.

Используя насадку, у которой имеется подпружиненный крючок (рисунок 7) можно подключиться к большинству навесных элементов на печатных платах.

Рисунок 7. Насадка с подпружиненным крючком

Насадка с клеммным переходником (рис. 8) позволит легко подключиться к лабораторному блоку питания для контроля напряжения и силы тока.

Рисунок 8. Насадка-переходник под клеммы

Завершая тему профессиональных измерительных проводов, следует обратить внимание на один существенный недостаток таких изделий – относительно высокую цену. Например, оригинальные щупы Flucke с набором насадок стоят порядка $60.

Самодельные щупы

Совсем не обязательно покупать новые измерительные провода, если старые не подлежат ремонту. Тем более, что щупы для мультиметра своими руками сделать несложно. Результат будет несколько уступать профессиональной продукции, но стоимость изделий будет несоизмеримо ниже. Что касается качества и надежности, то их уровень будет не хуже, чем у китайских аналогов.

В первую очередь необходимо приобрести качественный многожильный медный провод в силиконовой изоляции. В крайнем случае, можно использовать и ПВХ оболочку, но, как уже упоминалось выше, у таких щупов будет масса недостатков.

В качестве держателей можно использовать обычные авторучки, фломастеры или карандаши со сменными грифелями. Для электродов подойдут швейные иглы или наконечники дротиков от игры Дартс.

Вариант первый: делаем щуп на основе авторучки и наконечника дротика, алгоритм действий следующий:

1. Разбираем авторучку и снимаем наконечник с дротика.
2. Наконечник нагреваем над горелкой газовой печки и бросаем в него немного припоя.
3. Просовываем провод в ручку и припаиваем его к наконечнику (рисунок 9).
4. Приклеиваем наконечник к ручке.
5. На выход провода надеваем термоусадочный кембрик и нагреваем его, пока он плотно не обхватит конец ручки и провод.

Рисунок 9. Осталось приклеить наконечник и надеть термоусадочный кембрик

Второй вариант: используем в качестве щупа карандаш со сменным грифелем, роль наконечника будет играть швейная игла. Принцип изготовления практически такой же, только провод припаивается к иголке.

Видео в тему:

Заметим, что в качестве защитных насадок для таких щупов можно использовать колпачки от авторучек.

Комплект измерительных проводов для мультиметра

| Электрические измерительные щупы и зажимы — Triplett Test Equipment & Tools

Набор измерительных проводов для мультиметра | Пробники и зажимы для электрических испытаний — испытательное оборудование и инструменты Triplett перейти к содержанию Сортировать по

Узнайте больше о тестовых проводах Triplett

Что такое электрические испытательные провода?

Измерительные провода в основном представляют собой проволочные испытательные и измерительные устройства. Он используется для проверки и измерения тока в цепи. Это простые устройства с покрытием и цветом для обозначения положительного и отрицательного, с разъемом устройства на одном конце. На другом конце у них есть металлический проводник, такой как зажим типа «крокодил» или банановый наконечник. Поводки типа «крокодил» широко используются. Они немного отличаются от тестовых щупов. Компания Triplett предлагает наборы измерительных проводов для мультиметров высшего качества, обеспечивающие точные показания. Качество и точность важны, потому что неправильные показания счетчика могут стать причиной аварии. Мы используем аналогичные металлы хорошего качества, и, следовательно, они не создают собственного напряжения при измерении тока. Наши наборы проводов для мультиметров также предназначены для выявления дефектов в цепях очень низкого напряжения.

Что такое измерительные провода мультиметра?

Измерительные провода мультиметра, иногда называемые тестовыми щупами или щуповыми выводами, являются жизненно важными инструментами, используемыми вместе с мультиметрами для выполнения электрических измерений и испытаний. Эти провода состоят из набора изолированных проводов, оснащенных разъемами или зондами, прикрепленными к их соответствующим концам. Вот обзор измерительных проводов мультиметра:

• Изолированные провода : Измерительные провода изготовлены из изолированных проводов, которые улучшают электропроводность и обеспечивают защиту от поражения электрическим током. Изоляция служит защитой, направляя ток по намеченному пути и предотвращая непреднамеренный контакт с проводами под напряжением.
• Типы разъемов : Тестовые провода доступны с различными типами разъемов, предназначенными для различных моделей мультиметров. Общие варианты разъемов включают вилки типа «банан», зажимы типа «крокодил» и игольчатые зонды. Эти разъемы специально разработаны для обеспечения надежного соединения между измерительными проводами и входными разъемами мультиметра, обеспечивая надежный и стабильный электрический контакт.
• Щупы : На противоположном конце измерительных проводов находятся щупы или наконечники, предназначенные для установления электрического контакта с проверяемой цепью или компонентом. Эти щупы обычно изготавливаются из металла и могут иметь острые наконечники для прокалывания проводов или подпружиненные губки для зажима клемм. Их цель — облегчить точные и надежные соединения для точных измерений во время электрических испытаний.
• Цветовая маркировка : Для обеспечения надлежащей идентификации и надежного соединения во время измерений измерительные провода часто имеют цветовую маркировку. Эта цветовая схема служит для различения положительной и отрицательной полярности или различных функций. Наиболее широко используемое цветовое соглашение включает использование красного цвета для положительных (+) соединений и черного для отрицательных (-) или общих (заземление) соединений. Эта стандартизированная система цветового кодирования помогает техническим специалистам выполнять точные и надежные соединения, способствуя согласованным и безошибочным измерениям.
• Универсальные функции : Измерительные провода мультиметра — невероятно универсальные инструменты, позволяющие пользователям выполнять широкий спектр электрических измерений.
  Они способны измерять напряжение, ток, сопротивление, непрерывность, емкость и другие важные электрические параметры. Правильный выбор датчиков и разъемов зависит от конкретных потребностей и целей измерения. При правильном сочетании пробников и разъемов технические специалисты могут с уверенностью решать разнообразные задачи электрических измерений и получать точные и надежные результаты.
• Гибкость и длина : Измерительные провода доступны разной длины, что обеспечивает пользователям гибкость и досягаемость, необходимые для доступа к различным участкам цепи или тестируемого оборудования. Более длинные измерительные провода обеспечивают большую свободу движений и улучшенный доступ, особенно в сложных или труднодоступных системах. Такая увеличенная длина позволяет техническим специалистам обходить препятствия и комфортно маневрировать, обеспечивая эффективные и действенные измерения в широком диапазоне тестовых сценариев.
• Замена и модернизация : Измерительные провода со временем изнашиваются, особенно наконечники пробников. Важно регулярно осматривать и заменять поврежденные или изношенные измерительные провода, чтобы поддерживать точность измерений. Кроме того, высококачественные измерительные провода с улучшенной изоляцией и прочной конструкцией могут повысить точность и надежность измерений.

Почему измерительные провода важны в мультиметрах?

Провода мультиметра

используются для выявления проблем в аналоговых и цифровых мультиметрах. Он проверяет электрические компоненты, а также цепи. Мы предлагаем комплект измерительных проводов мультиметра, в котором измерительные провода предназначены для измерения цепей и компонентов в различных условиях. Они важны, потому что помогают предотвратить несчастные случаи в виде ударов, утечек, коротких замыканий и так далее.

Как использовать щупы мультиметра?

Использовать измерительный провод с мультиметром довольно просто, если следовать инструкциям процесса. Дисплей мультиметра имеет выходы сопротивления и OL. Есть ряд кнопок, из которых вам может понадобиться нажать кнопку непрерывности. Наши измерительные провода совместимы с большинством мультиметров и полезны для измерения как аналоговых, так и цифровых цепей. Вот шаги, которые вы можете выполнить.

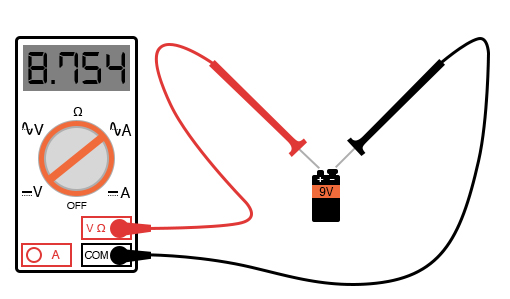

• Возьмите черный щуп и вставьте его в разъем COM на мультиметре. После этого поместите красный щуп и вставьте его в гнездо VΩ.
• Проверьте показания прибора и отсоедините щупы в обратном порядке.
• Поместите эти измерительные провода на противоположные концы тестируемого компонента и убедитесь, что цепь отключена.
• При необходимости отделите проверяемый компонент от других компонентов цепи.
• Мультиметр издаст звуковой сигнал, если цепь идентифицирована. Он не будет издавать звуковой сигнал в случае каких-либо открытых концов или разрывов в цепи, что означает наличие проблемы.

Являются ли измерительные провода мультиметра универсальными?

Если вы новичок в использовании мультиметра, вам может быть интересно, универсальны ли измерительные провода. Ответ: это зависит. В то время как некоторые мультиметры поставляются с измерительными проводами, которые можно использовать с устройствами любого типа, другим могут потребоваться специальные измерительные провода для определенных типов устройств. При этом большинство измерительных проводов мультиметров являются универсальными, то есть их можно использовать с любым мультиметром. Однако есть несколько исключений. Некоторые мультиметры имеют специальные порты, которые можно использовать только с определенными измерительными проводами. Кроме того, некоторые измерительные провода совместимы только с определенными типами мультиметров. Поэтому всегда полезно проверить совместимость ваших тестовых лидов, прежде чем инвестировать в них.

Какие бывают типы щупов мультиметра?

Испытательные щупы являются важными инструментами для обеспечения безопасности электриков. Эти провода изолированы и обладают высокой гибкостью, что позволяет выполнять электрические соединения между мультиметром и тестируемыми устройствами, не подвергая персонал воздействию опасных токопроводящих компонентов.

В мультиметре имеется четыре измерительных щупа: красный положительный (+) щуп, черный отрицательный (-) щуп, общий щуп заземления и щуп измерительного провода. Красный положительный (+) щуп используется для измерения положительного напряжения, черный отрицательный (-) щуп используется для измерения отрицательного напряжения, общий щуп заземления используется для соединения с землей, а щуп тестового провода используется для электрический контакт с контрольной точкой.

При каком сопротивлении измерительные провода мультиметра следует выбрасывать?

Важно проверять точность измерительных проводов с помощью визуальных и других тестов, таких как измерение сопротивления в омах. Это обеспечивает электрическую точность и надежность проводов. В идеале качественные выводы имеют сопротивление около 0,5 Ом или меньше, и такое же значение будет отображаться на мультиметре. Мультиметр будет издавать звуковой сигнал для того же; однако он может воспроизводить звук при сопротивлении до 15 Ом.

Для проверки необходимо включить функцию измерения сопротивления мультиметра и подключить щупы к прибору. Сделайте это, поместив оба наконечника вместе. Вы можете сделать это для одного или одного тестового лида или по одному за раз. Не держите его статичным; вам нужно переместить или встряхнуть его, чтобы проверить, и проверить непрерывность. Мультиметр и измерительные провода должны работать вместе и давать точные выходные данные. Итак, тщательно проверьте, заметили ли вы какие-либо изменения или мультиметр не издает звуковой сигнал в любой момент времени. Если это произойдет, вы можете заменить свои тестовые провода. На самом деле, если ваше приложение требует постоянного использования тестовых выводов или они очень часто подвергаются стрессовым воздействиям, их рекомендуется заменять примерно раз в год.

---

Просмотреть другие коллекции электрических испытаний и измерений

Мультиметры и клещи:

Электрические принадлежности:

Мегомметры и тестеры сопротивления:

Тестеры цепей под напряжением:

Специальность:

Безопасность цифрового мультиметра

— как правильно пользоваться цифровым мультиметром

Опубликовано 16 сентября 2021 г. автором Weschler Instruments

Цифровой мультиметр является одним из наиболее широко используемых контрольно-измерительных приборов. Ручной цифровой мультиметр обычно имеет разрешение 3½ или 4½ разряда и не менее 3, а иногда и более 10 функций (постоянное напряжение, переменное напряжение, сопротивление, постоянное напряжение, переменное напряжение, Гц, коэффициент заполнения, емкость, прозвонка цепи, проверка диодов и т. д.). Новые счетчики включают в себя множество функций для повышения безопасности, универсальности и простоты использования. Однако правильная эксплуатация имеет решающее значение для безопасных и точных измерений. Вот некоторые распространенные ошибки, которые могут привести к неправильным показаниям, повреждению счетчика или причинению вреда пользователю.

Измерение напряжения проводами, подключенными к клеммам усилителя. Большинство счетчиков имеют отдельный вход для измерения тока, в котором последовательно с измерительными проводами подключается маломощный резистор. Если провода остаются в этих клеммах при попытке измерения напряжения, через измеритель может протекать большой ток. Это может привести к повреждению тестируемого устройства и перегоранию внутреннего предохранителя цифрового мультиметра. Если напряжение источника превышает номинал предохранителя, перегрузка может вызвать искрение, повреждение счетчика или травму оператора. По этой причине в некоторых промышленных счетчиках используются предохранители на 600 В или 1000 В, а не на 250 В.

Измерение тока с выводами на клеммах для измерения напряжения. Если измерительные провода оставлены на клеммах для измерения напряжения при попытке измерения тока, высокий импеданс измерителя (обычно 10 МОм) подключается последовательно с проводами. тестируемой цепи и генерировать неверные показания.В цепи управления это может вызвать непредвиденные операции.

Превышение номинального входного напряжения. Большинство портативных цифровых мультиметров указывают максимальное входное напряжение на передней этикетке. Это ограничение применяется от высокого входа к общему и от любой клеммы к земле. Превышение этого значения может повредить измеритель и создать опасность поражения электрическим током. Однако некоторые функции измерения могут иметь более низкий уровень защиты. Например, счетчик с номиналом 1000 В для постоянного или переменного напряжения может иметь предел 300 В или 600 В для функции Ом. В счетчике этого типа переключение на омы при измерении высокого напряжения может привести к повреждению прибора и создать опасность поражения электрическим током.

Попытка измерить сопротивление в цепи под напряжением. В функции измерения сопротивления любое напряжение в проверяемой цепи делает показания сопротивления недействительными. Обычно это происходит, когда питание все еще подключено, но также может быть результатом накопленного заряда в цепи. Хорошей практикой является проверка напряжения переменного или постоянного тока перед измерением сопротивления. Некоторые усовершенствованные счетчики автоматически выполняют этот тест и предупреждают оператора при обнаружении напряжения.

Использование неправильного предохранителя для защиты усилителей. Важно, чтобы соответствовало не только номинальному току, но также типу и номинальному напряжению. Даже замена быстродействующего предохранителя на медленно перегорающий элемент с правильным током может привести к повреждению счетчика до того, как предохранитель отключится от перегрузки. Более серьезной ошибкой является шунтирование предохранителя куском фольги или проволочной перемычкой. Эта потеря защиты может привести к расплавлению проводов, возгоранию и серьезным травмам.

Игнорирование сопротивления провода при измерениях низкого сопротивления. Диапазон 200 Ом на 4½-разрядном измерителе имеет разрешение 10 мОм. Измерительные провода могут добавить смещение на 30 или более единиц, что важно при измерении обмоток двигателя, нагревательных элементов и других компонентов с низким сопротивлением. Некоторые измерители имеют функцию обнуления этого смещения (например, настройку нуля на аналоговых VOM), но это может привести к другой проблеме.

Забыли, что было сохранено смещение. Если счетчик имеет функцию относительного или смещения, на дисплее отображается разница между фактическим значением и сохраненным смещением. Большинство счетчиков имеют индикатор, который загорается при работе в этом режиме, но его легко не заметить.

Игнорирование нагрузки счетчика (загрузка). Большинство измерений напряжения выполняются в цепях с низким импедансом источника (<1 кОм), поэтому подключение измерителя мало влияет на цепь. Однако, если импеданс источника равен 10 кОм, а вход цифрового мультиметра равен 10 МОм, точность ухудшится на 0,1%. Для 3,5-разрядного счетчика с базовой точностью 0,2% это значительная дополнительная ошибка. Для 4½-разрядного счетчика с точностью <0,1% это самый большой источник ошибок.

Для текущих измерений нагрузка на счетчик также может иметь большое значение. В функции усилителя при подключении цифрового мультиметра к нагрузке последовательно подключается резистор. Это может существенно изменить работу схемы. Например: источник питания 5 В обеспечивает 5 А на нагрузку 1 Ом. Этот цифровой мультиметр определяет нагрузку 400 мВ в диапазоне 10 А, поэтому на измерителе 200 мВ при 5 А. Из-за сопротивления измерителя цепь теперь потребляет только 4,8 А. Поскольку к входным клеммам применяется спецификация цифрового мультиметра, любое сопротивление измерительного провода еще больше уменьшит ток. Измерительная нагрузка на диапазоны мА также может быть значительной. Недорогие цифровые мультиметры могут иметь нагрузку 1 В в диапазоне 20 мА. Включение этого счетчика в цепь низкого напряжения уменьшит ток аналогично примеру 5A. Нагрузку счетчика можно уменьшить, переключившись на более высокий диапазон с меньшим последовательным сопротивлением. Однако это снижает разрешение экрана. Часть «диапазона» спецификации точности (±x цифр) становится более важным фактором общей точности.

Неправильное чтение мВ как вольт на измерителе с автоматическим выбором диапазона. Использование проверки диодов на светодиодах высокой яркости. Автоматический выбор диапазона является удобной функцией, когда ожидаемый уровень сигнала неизвестен или варьируется. Однако эту возможность следует использовать осторожно. Типичный цифровой мультиметр имеет сигнализатор для определения показаний в милливольтах. Этот маленький индикатор можно легко не заметить, особенно если отображаемое цифровое значение близко к ожидаемому. Например, если ожидаемое показание составляет около 10 В, то показание остаточного напряжения в 10 мВ можно легко принять за ожидаемый сигнал. Чтобы предотвратить эту ошибку, многие измерители с автоматическим диапазоном также позволяют устанавливать диапазон вручную.

Неверная интерпретация шума от открытого входа ACV как достоверное показание. Большинство цифровых мультиметров имеют входное сопротивление 10 МОм для функции ACV. Паразитная емкость в несколько пф может вызвать показания 10 В или более от близлежащей сетевой цепи 120 В. Это иногда называют призрачным чтением. Функция NCV (бесконтактное напряжение) использует этот эффект для обнаружения наличия напряжения переменного тока. Однако фантомное показание не является действительным уровнем сигнала. Безопасность оператора также находится под угрозой, если из-за плохого контакта датчика считается, что цепь с опасным напряжением имеет безопасный уровень напряжения. Режим LoZ на некоторых измерителях уменьшает входное сопротивление до 500 кОм или менее, чтобы исключить ложные показания.

Типовая схема проверки диодов в цифровом мультиметре с источниками 1,5-3В. Этого достаточно для проверки кремниевых диодов, транзисторов Дарлингтона и многих светодиодов. Однако для белых и синих светодиодов требуется прямое смещение более 3 вольт. Простой способ проверить правильность напряжения на измерителе — проверить заведомо исправный светодиод.

Использование неадекватного рейтинга CAT. Рейтинг категории измерения (CAT) указывает, где можно безопасно использовать измеритель. Вкратце, CAT II предназначена для однофазных нагрузок, подключенных к розетке, и низковольтных сетевых цепей. CAT III предназначен для трехфазного распределения, однофазного коммерческого освещения и коротких ответвлений. CAT IV охватывает инженерные коммуникации, служебный вход и любые наружные проводники. Уровень максимального напряжения всегда соответствует уровню категории (например, CAT III 600 В). Счетчик, который может измерять до 1000 В, может быть рассчитан только на максимальное напряжение 600 В в приложении CAT III и не подходит для использования в любом месте CAT IV.

В этой краткой статье описываются лишь некоторые из наиболее распространенных проблем, которые могут возникнуть при использовании цифрового мультиметра. Важно прочитать руководство, чтобы ознакомиться с возможностями, работой и безопасным применением измерителя. Перед использованием проверьте измерительные провода на предмет защиты пальцев, закрытых входных разъемов, соответствующего номинального напряжения и хорошей изоляции.
