Как установить циркуляционный насос своими руками

Установка циркуляционного насоса способна сделать работу отопительной системы заметно эффективнее. Разбираемся, как выполнить ее своими руками, и какой необходим инструмент.

Путем установки циркуляционного насоса разрешаются сразу несколько задач. Повышается эффект от функционирования отопительной системы, лучше регулируется микроклимат в здании, повышается комфортность проживания в доме с таким обогревом. Если иметь некоторые навыки, с монтированием и настройкой циркуляционного насоса вполне можно справиться самому. Выясним, как провести монтаж своими руками, и какой инструмент потребуется для работы.

1 Что это такое

2 Куда ставить

3 Как правильно выполнить обвязку

4 Подготовительные работы, или пару слов об электропитании

5 Особенности монтажа

6 Как установить циркуляционный насос своими руками. Пошаговая инструкция

7 Советы профессионалов

Что это такое

До недавнего времени циркуляционные насосы монтировались в систему отопления только при крупных масштабах, например, в многоквартирных домах. В индивидуальных домовладениях системы отопления строились на гравитационной циркуляции жидкости, что приводило к гораздо меньшей эффективности их работы. С появлением компактных и доступных по стоимости моделей стало возможным установить такой агрегат и в коттедже или деревенском доме.

Циркуляционный насос призван повысить скорость движения жидкости в отопительном контуре. При этом не происходит повышения давления, поэтому работа насоса не ведет к повышенному износу труб или радиаторов. Зато благодаря большей скорости движения теплоносителя растет количество тепла, поступающего в батареи.

Современные модели имеют несколько скоростных режимов. Это позволяет менять скорость движения воды в батареях, ориентируясь на температуру на улице. В студеный мороз можно повысить скорость отдачи тепла в комнату, а в оттепель – снизить ее. Так достигается комфортный микроклимат в помещениях на всем протяжении отопительного сезона.

Насосы, применяющиеся в системах подачи тепла, можно разделить на две группы:

• Агрегаты с сухим ротором. Их КПД достигает 80%. Но присутствуют и недостатки: довольно ощутимый шум и необходимость в регулярном обслуживании.
• Устройства, оснащенные мокрым ротором, почти не шумят при работе. Если теплоноситель достаточно качественный, они могут работать без ремонта по 10 лет и более. За такие преимущества пришлось заплатить снижением КПД. Он составляет у этой группы насосов порядка 50%.

Несмотря на относительно низкий КПД, мощности агрегатов с мокрым ротором в большинстве случаев вполне хватит для решения задачи по обеспечению циркуляции воды в отопительной системе коттеджа. Поэтому наиболее часто монтируют насосы, относящиеся именно к этой группе.

Куда ставить

Монтировать насос, обеспечивающий принудительное движение жидкости в отопительном контуре, стоит до первого разветвления. Есть мнение, что осуществлять монтаж нужно только на магистрали, по которой теплоноситель возвращается в котел. Но это неверно по двум причинам:

• Материалы, которые используются в конструкции насоса, вполне способны выдержать температуру в 100-110C. До более высокой температуры теплоноситель не нагревается практически никогда.
• С точки зрения гидравлических закономерностей также нет обоснований, почему стоит ставить насос на «обратку» и нельзя – на «подачу».

Поэтому для большего спокойствия за насос можно прислушаться к рекомендациям, но на самом деле особой разницы нет. Единственный важный момент – не перепутать входной и выходной патрубок насоса.

[important]Если отопительная система имеет более одного контура, лучше установить не один общий насос, а два: по одному на каждый контур. Это даст возможность раздельного управления температурой в  помещениях, отапливаемых по разным линиям.[/important]

[warning]Особенно выгодно устанавливать два раздельных насоса в двухэтажных домах. Второй этаж в таких зданиях частично обогревается теплым воздухом, поднимающимся с первого этажа. А значит, можно понизить скорость течения теплоносителя в контуре второго этажа и сэкономить на топливе, используемом для нагрева. [/warning]

Как правильно выполнить обвязку

Технология сооружения обвязки для насоса зависит от того, как осуществляется циркуляция в системе:

• Только в принудительном порядке. Такие системы проще в устройстве, но не работают без насоса в принципе. Наиболее часто такие схемы применяются при создании в доме системы «теплый пол», поскольку через настолько длинный контур протекание теплоносителя самотеком невозможно.
• Под действием силы тяжести (самотеком) или принудительно. Такие системы проектируются с тем, чтобы дать возможность теплоносителю циркулировать даже при отключении насоса. Естественно, в режиме самотека эффективность будет очень низкой. Однако для мест, где часто происходят перебои с электричеством, этот вариант более предпочтителен, поскольку чуть теплые батареи лучше, чем совсем холодные.

В первом случае обвязка чрезвычайно проста. Труба (неважно, подающая или возвращающая) разрезается в месте монтажа, и насос устанавливается в разрез. Перед и после насоса устанавливается два отсечных крана (шарового типа). Это позволяет перекрыть воду с двух сторон и вынуть насос для ревизии или ремонта. При этом вода не будет слита из всего контура.

[warning]Системы с мокрым ротором очень чувствительны к грязи в теплоносителе. Песчинки и другие твердые частички могут заклинить насос. Поэтому перед насосом надо установить фильтр-грязевик и не пренебрегать его регулярной очисткой.[/warning]

Если в системе отопления реализуем гравитационный самотек, обвязку придется усложнить. В разрезе сооружается разветвление. На одну ветвь устанавливается насос (так же, как и в предыдущем случае – с отсечкой с двух сторон и фильтром перед агрегатом). Во второй ветви ставится байпас. При этом в разрыв перемычки также установлен шаровый кран.

Пока насос работает, кран на байпасе закрыт, вся вода в системе идет через насос.

[important]Если насос перестал работать (поломка или перебои с электричеством), его отсекают кранами, на байпасе кран переводят в открытое положение. [/important]

Теперь вода идет через перемычку, и система работает по гравитационному принципу.

Подготовительные работы, или пару слов об электропитании

Перед тем, как устанавливать циркуляционный насос, нужно подготовить все необходимое. И первый вопрос, о котором нужно позаботиться – это электропитание. Большинство насосов работают от бытовой электросети с напряжением в 220 вольт.  Значит, нужно обеспечить подачу фазы и ноля. Для безопасной работы насос также необходимо заземлить.

[warning]Большинство производителей требует наличия заземления как обязательное условие для гарантийного обслуживания.[/warning]

Подключить насос лучше на отдельную линию, снабженную собственным защитным автоматом. Три провода подключают к клеммной коробке или непосредственно к клеммам на корпусе устройства в следующем порядке:

• Для провода, соединяющего насос с «землей» клемма обозначается интернациональным значком.
• Клемма для фазного провода обозначается буквой «L».
• Нулевой провод прикручивается к клемме с буквой «N».

Возможен и вариант с установкой трехпроводной вилки. Тогда насос просто включается в трехпроводную розетку соответствующего стандарта.

Для систем с обязательной принудительной циркуляцией будет не лишним продумать вопрос о резервном питании. Наиболее часто применяется вариант с подключением стабилизатора с присоединенным аккумулятором. Поскольку насос потребляет мощность порядка 0,25-0,3 кВт, такое резервное питание вполне способно обеспечить работу насоса на протяжении нескольких часов до восстановления подачи электроэнергии.

[important]Чтобы резервное питание надежно работало, необходимо позаботиться о том, чтобы аккумуляторы имели достаточную емкость. Также нужно периодически заряжать их и проверять на работоспособность.[/important]

Своевременное выполнение всех процедур, конечно, требует аккуратности и отнимает время. Но возможность не терять тепла в комнатах при отключении электроэнергии стоит таких усилий.

Особенности монтажа

Хотя в установке циркуляционного насоса и нет ничего хитрого, при монтаже необходимо учесть две особенности:

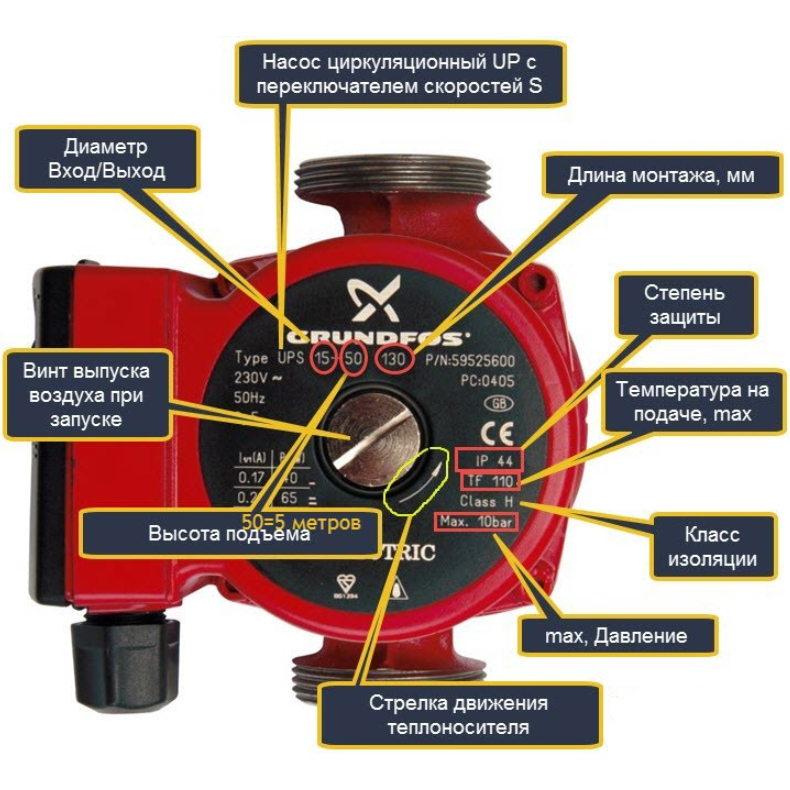

• Насос должен быть правильно расположен относительно направления потока воды в отопительном контуре. Большинство моделей снабжено стрелкой на корпусе, которая показывает, в каком направлении должна двигаться вода.
• Положение насоса должно соответствовать его конструктивным особенностям. Часть моделей работают в горизонтальном положении, часть – при размещении в вертикали. Есть и универсальные образцы. Но при размещении в вертикальном положении мощность уменьшается примерно на 1/3, так что стоит учитывать этот факт при подборе модели.

Если эти особенности не учитывать, насос не будет работать правильно, и придется все переделывать.

Как установить циркуляционный насос своими руками. Пошаговая инструкция

Порядок работы таков:

1. Собираем вокруг насоса обвязку выбранного типа. Важно установить ротор строго горизонтально, а крышку с клеммами – на верхней стороне обвязки. Монтируем фильтр—грязевик, все краны изначально ставим в закрытое положение.
2. Тщательно герметизируем все соединения. Для этого берем специальные герметики.
3. Подключаем насос в разрез трубы.
4. Подводим электропитание. Также подключаем резервное питание.

Останется только проверить все элементы подключения и провести пробный запуск.

Советы профессионалов

Мы рекомендуем посмотреть видео, посвященное проблеме выбора и установки насоса, чтобы лучше понять все моменты, связные с выполнением этой работы:

Если разобраться с технологией, в установке насоса на место нет никаких сложностей. Важно только делать все максимально аккуратно и не экономить на комплектующих сверх разумных пределов. И тогда отопительная система будет работать без перебоев долгие годы.

Как поменять направление циркуляционного насоса

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Функционирование устройства

Несмотря на большое количество информации, многим трудно понять, куда и как правильно установить циркуляционный насос для обеспечения принудительной циркуляции воды в системе отопления дома. Нужно следовать инструкции. Часто этот блок расположен на обратном трубопроводе, что приводит к следующим ситуациям:

1. Температура жидкости в поставках значительно выше, поэтому насос не работает.
2. Плотность горячей воды меньше.
3. Статическое давление в трубопроводе выше, что облегчает функционирование прибора.

Иногда, попадая в помещение, где установлен котёл, обеспечивающий отопление в квартире, можно увидеть, что система основана на возврате. Можно сказать, что это единственно правильное решение, даже если не знать о центробежном приборе, который может стоять в выходной трубе.

В чрезвычайной ситуации и в результате увеличения давления срабатывает предохранительный клапан, который выпускает пар из котла. Если действие не завершено, клапан обеспечивает сброс давления, и в результате происходит взрыв корпуса котла.

Опыт показывает, что не более 5 минут после начала процесса нагрева срабатывает защитный клапан. Если установить прибор на обратном трубопроводе, пар в нем не появляется, а время до аварии увеличится до 20 минут. То есть, если установить обратный клапан, взрыв предотвратить не получится, но задержать его, чтобы выиграть время для принятия решения, можно.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Как провести демонтаж насоса?

Благодаря циркуляционному насосу движение горячей воды по сети будет равномерным, а помещение будет прогреваться полностью и быстро. Но все когда-нибудь выходит из строя. О замене радиаторов отопления можно причитать здесь. Но если эффективность отопления начнет снижаться, вероятно, есть проблемы в работе насоса. Может агрегат засорился либо износилась какая-нибудь его деталь. Для устранения поломки надо знать, как разобрать насос циркуляционный отопления, не создав при этом дополнительных проблем.

Для демонтажа насос надо предварительно обесточить. Перекрыть байпас и открыть кран на трубопроводе. После этого изделие можно начать разбирать.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Установка насоса на отопление: как правильно установить насосное оборудование

Циркуляционный насос увеличивает эффективность функционирования автономной отопительной системы, позволяет на 100% использовать все обогревательные контуры.

Профессиональная установка насоса на отопление гарантирует высокую производительность, понижает шумность работы и позволяет снизить затраты на обслуживание и ремонт. Монтаж прибора особых сложностей не вызывает, но есть ряд нюансов, которые важно учесть.

Мы расскажем вам, как выбрать циркуляционный нанос, поможем определиться с оптимальной схемой врезки оборудования в систему, обозначим монтажные требования, а также приведем пошаговую инструкцию по установке прибора.

Особенности выбора оборудования

Правильный выбор циркуляционного насоса позволит вам найти оптимальный баланс между эффективно функционирующим отоплением и излишними затратами на электроэнергию при повышенном звуковом фоне работы насоса. Объясняем: сильно мощный насос будет «кушать» много «киловатт-часов» (а он работает фактически круглосуточно), а малая мощность — не «продавит» теплоноситель через весь контур системы.

Циркуляционный насос

О том, как правильно выбрать агрегат и иметь представление о его устройстве, читайте статью «Подбор и расчет циркуляционного насоса для системы отопления». А здесь мы разберемся в правильных способах «интеграции сего устройства в контур отопления.

Остановимся только на том, что для бытовых систем преимущественно используются насосы «мокрого» типа — они фактически погружены в теплоноситель (воду), которую перекачивают. За счет этого они работают очень тихо, в отличие от «сухих» собратьев, которым, в силу своего шумного поведения, больше подходят промышленные объекты, котельные офисных зданий и пр.

Контакт с водой вызывает коррозию, поэтому детали такого оборудования делают из нержавеющей стали, а корпуса из бронзы или латуни.

Назначение насоса на отопление

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

Благодаря увеличению скорости движения теплоносителя в трубопроводе тепловая энергия быстрее поступает к радиаторам отопления, соответственно, быстрее происходит прогрев помещений. Нагрузка на котел уменьшилась, потому что нагрев воды стал производиться также быстрее.

Исчезла необходимость в установке громоздких и неудобных трубопроводов большого диаметра, контуры стало легче маскировать под напольным покрытием или заглублять в стены.

Главным недостатком насосов для систем отопления считается их зависимость от электричества. Если питание подается с перебоями или существует риск полного отключения электроэнергии на какой-то период, необходима установка резервного электрогенератора или хотя бы бесперебойника.

Остальные минусы касаются конструкций и функционала приборов разных видов. Например, моноблочные агрегаты и устройства с сухим ротором более шумные и требуют постоянного обслуживания, а насос с мокрым ротором требователен к качеству теплоносителя и имеет ограничение по напору.

Как устроен такой агрегат?

Циркуляционные насосы имеют схожее с дренажными помпами устройство. Корпус насоса с наличием сухого или мокрого ротора чаще всего выполняют из прочных сплавов, таких как латунь, чугун, нержавеющая сталь или бронза. Такие металлы отлично взаимодействуют с водой высоких температур или с агрессивными средами (в случае дренажного ротора).

Читать также: Как открутить болт с сорванной резьбой

Сам ротор производит либо из прочной нержавеющей стали, либо из керамики. А рабочий узел (колесо с лопастями) располагают на валу ротора.

Принцип работы такого устройства заключается в создании центробежной силы внутри помпы и выглядит таким образом:

Во включенном состоянии ротор приводит в действие колесо с крыльчаткой, которое вращается достаточно быстро, создавая понижение давления в камере помпы. Это способствует притоку воды в резервуар. Далее попавшая в камеру вода повышает давление и при этом прижимается к стенкам внутреннего резервуара насоса. Вследствие такого перепада происходит выталкивание воды в выходное отверстие. Цикл повторяется снова и снова, до выключения агрегата.

Требования к монтажу циркуляционного насоса

Существует ряд норм, на законодательном уровне регламентирующих установку циркуляционного насоса в систему отопления. Часть правил изложена в СНиП 2.04.05 «Отопление…». Например, там говорится о приоритете схем с принудительной циркуляции в отопительных сетях.

Практически все требования обоснованы эффективностью работы системы в целом и циркуляционного прибора в частности. Например, вал устройства с мокрым ротором необходимо устанавливать на трубе строго горизонтально по уровню, чтобы внутри не возникало воздушных пробок и детали насоса не изнашивались раньше срока.

Фильтр от грязи и абразивных частиц нужен в любом случае даже при монтаже монолитных моделей. Профильтрованный теплоноситель принесет гораздо меньше ущерба деталям насоса, чем жидкость с песком и взвесями.

Грязевик устанавливают пробкой вниз по направлению движения воды, чтобы снизить сопротивление и облегчить обслуживание системы.

Некоторые правила диктуют производители. Например, старые модели определенных марок было принято устанавливать исключительно на обратке, так как они не выдерживали высоких температур.

Сейчас насосы приобрели более универсальный характер и их можно ставить в любом подходящем месте, но с соблюдением параметров мощности.

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления. Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

1. Слить воду и очистить систему отопления.
2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
4. После установки заправить прибор жидкостью (водой).
5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Читать также: Плазморез чпу реальность каждого гаражника

Предохранитель имеет дополнительную функцию в качестве переключателя. Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение.

Разбор технологии установки

Сам процесс установки происходит быстро, так для крепления корпуса необходимо закрепить две накидные гайки. Это очень удобно для дальнейшего техобслуживания и ремонтных работ. Но перед монтажом необходимо правильно выбрать место установки, иначе насос либо будет работать с перебоями, либо в скором времени выйдет из строя.

Схемы врезки насоса в сеть

Выбирая одну из схем, необходимо учесть тип отопительной системы, модель котла и удобство обслуживания.

Вариант 1. Это наиболее распространенное решение: насос монтируют на «обратке», по которой остывший теплоноситель возвращается в котел. Теплая вода не так агрессивно воздействует на детали прибора, поэтому он служит дольше.

Вариант 2. Это решение актуально, если возможности установить насос на «обратке» по каким-то причинам нет. Тогда его фиксируют в начале контура, на подаче, но не возле котла, а после группы безопасности.

Современные аппараты легко выдерживают высокую температуру, однако до сих пор встречаются специалисты, отвергающие подобную схему.

Существует такой вариант отопительной сети, как открытая система с расширительным баком, установленным в самой высокой точке контура.

Почему и как это работает?

Вы устали ждать, пока горячая вода дойдет до вашего крана каждый раз, когда вы включаете воду?

В зависимости от размера вашего дома может пройти несколько минут, прежде чем горячая вода достигнет крана, который вы включили. Когда вы ждете, чтобы начать свой день с горячего душа, ожидание, пока горячая вода дойдет до вас, может разочаровать. Не говоря уже о том, что много воды уходит впустую, пока вы ждете, пока горячая вода достигнет вашего крана.

Если вы только что обновили свои водопроводные линии и установили дополнительные трубы, это может повлиять на вашу трубу горячей воды, и горячая вода будет доходить до нашего крана дольше, чем раньше.

Если вам интересно, есть ли какие-либо решения этой проблемы, вам следует поближе познакомиться с рециркуляционными насосами для горячей воды. В этом руководстве мы собираемся показать вам все, что вам нужно знать о рециркуляционных насосах для горячей воды.

Рециркуляционный насос для горячей воды представляет собой тип системы, которая быстро подает горячую воду в краны. Если в вашем доме не установлен рециркуляционный насос для горячей воды, может потребоваться много времени, чтобы горячая вода поступала в ваш кран.

Система рециркуляции горячей воды гарантирует, что у вас всегда будет горячая вода, когда она вам понадобится. Установив в доме рециркуляционный насос для горячей воды, вы получите непрерывный поток горячей воды по всем трубам рядом с домом. Поскольку рециркуляционный насос горячей воды поддерживает температуру воды в точке прибытия, вам не придется тратить воду впустую, пока вы ждете, пока вода нагреется.

Эти системы обеспечивают циркуляцию горячей воды по всем трубам в вашем доме. Рециркуляционный насос для горячей воды работает, создавая петлю между вашим водонагревателем, краном, для которого установлен насос, и обратно к водонагревателю. Рециркуляционный насос откачивает всю неиспользованную горячую воду обратно в водонагреватель.

Помогают ли рециркуляционные насосы горячей воды экономить воду?

Да, есть! Поскольку вы не будете ждать, пока холодная вода в ваших трубах станет горячей, вы сможете сразу же прыгнуть в душ, как только включите душ. Это означает, что вам не придется беспокоиться о трате 2,5 галлона, которые обычно тратятся впустую в ожидании, пока вода станет теплой.

Почему приходится ждать горячей воды?

Поскольку в вашем доме есть водонагреватель, вам может быть интересно, почему вам приходится ждать, пока горячая вода дойдет до ваших труб. Если время прихода горячей воды в дом вашего друга сильно отличается от вашего дома, это можно объяснить двумя разными факторами.

Расположение водонагревателя и диаметр водопровода являются двумя основными факторами, влияющими на то, как долго Вам придется ждать, прежде чем горячая вода поступит в кран.

Чем шире диаметр водопроводных труб, тем больше воды они могут удержать. Это означает, что в больших водопроводных трубах нужно прокачать много воды, прежде чем горячая вода достигнет ваших труб. Скорость потока не меняется независимо от диаметра трубы, поэтому, если у вас большие водопроводные трубы, потребуется больше времени, чтобы горячая вода достигла вашего крана.

Чтобы быстрее получить горячую воду, убедитесь, что температура водонагревателя установлена ​​на оптимальную температуру. Если у вас закончилась горячая вода во время душа, проблема в другом, и насос рециркуляции горячей воды не поможет.

Каковы преимущества установки рециркуляционного насоса для горячей воды в вашем доме?

Существует множество причин, по которым люди устанавливают в своих домах рециркуляционные насосы для горячей воды. Некоторые из наиболее распространенных преимуществ, которые вы можете ожидать от установки циркуляционного насоса в вашем доме, включают следующее:

Водосбережение

Знаете ли вы, что средняя семья из четырех человек может тратить до 180 галлонов воды в неделю?

Установка циркуляционного насоса для горячей воды может сэкономить количество воды, которое тратится впустую каждый год в моем доме. Если вы хотите улучшить меры по сохранению воды в вашем доме, вам не нужно будет вносить какие-либо изменения в образ жизни, а также иметь возможность резко сократить количество воды, которая тратится впустую.

Уменьшенный счет за воду

Вы не только сможете значительно улучшить свои усилия по сохранению воды, но и увидите огромную разницу в счетах за воду. В то время как вам придется заплатить за предварительную стоимость установки, рециркуляционные насосы для горячей воды помогут вам сократить расходы, которые вы тратите каждый месяц или квартал на счет за воду.

Кроме того, большинство рециркуляционных насосов для горячей воды не очень дороги. Поскольку первоначальная стоимость невелика, вам не придется беспокоиться о том, чтобы показать кучу денег авансом, чтобы сразу же воспользоваться преимуществами рециркуляционного насоса для горячей воды.

Не теряйте время зря

Если одна из главных причин, по которой вы не любите мыть посуду, заключается в том, что горячая вода доходит до раковины очень долго, рециркуляционный насос для горячей воды значительно сократит ваши расходы. от того, сколько времени вам нужно, чтобы помыть посуду. Вы сможете немедленно получить доступ к своим потребностям в горячей воде, не дожидаясь, пока горячая вода достигнет вашего крана.

Убедитесь, что у вас всегда есть горячая вода с рециркуляционным насосом горячей воды

сантехника – Можно ли установить циркуляционный насос горячей воды без использования сливного клапана?

спросил 4 года 5 месяцев назад

Изменено 4 года, 3 месяца назад

Просмотрено 1к раз

Мы только что заменили наш нагреватель горячей воды, потому что в наших приборах по всему дому образовалось много минеральных отложений, потому что контур горячей воды возвращался на дно бака и всегда перемешивал осадок в баке. Наш сантехник пытается установить рециркуляционный насос, не используя сливной клапан (на дне бака) в качестве обратки для контура. Он пытается объяснить мне, как установка насоса в разных местах может обеспечить циркуляцию горячей воды по дому и обратно в водонагреватель. Это вообще возможно?

Вот текущая настройка, которая на самом деле не работает. Непостоянная температура воды, а иногда и отсутствие горячей воды.

https://cloud.smartdraw.com/share.aspx/?pubDocShare=A6EDE21171FE47F6804B860EA95206D10BC

Спасибо за помощь!!

• сантехника

4

К входу холодной воды можно подключить вход рециркулятора через тройник (если в Вашем котле нет половинного входа воды для обратки рециркуляции), просто поставить одноходовые вентили и на обратку рециркуляции, и на холодную воду кормить. Но обычно котлы имеют вход примерно на половине высоты для подключения обратки рециркуляции.

ПРИМЕЧАНИЯ:

черный прямоугольник слева представляет котел
вам нужны оба одноходовых клапана, потому что вы:
не хотите, чтобы холодная вода шла «назад» через контур рециркуляции
вы должны избегать обратного потока в подачу холодной воды
бойлер горячей воды выпускной патрубок и вход холодной воды находятся с правой стороны, но могут быть с любой стороны котла.
