Используя эти несложные рекомендации, за один отопительный сезон вы сможете сэкономить до 1 кубометра топлива. Чтобы свести к минимуму потери тепла в окружающую среду желательно покрыть дымоход слоем теплоизоляционного материала. Если вы заметили, что расход топлива достаточно высокий, еще раз внимательно изучите инструкцию производителя и устраните допущенные вами ошибки.

Особенности эксплуатации

Эксплуатация данных калориферных печей состоит из нескольких последовательных этапов. Изначально вам следует:

• открыть шибер дымохода и заслонку поддувала, предусмотренную непосредственно на загрузочной дверце;
• разжечь дрова при помощи мелкой щепы, уложить сверху обычные дрова и убедиться, что процесс горения запущен;
• не отходите от печи минут 10, пока идет прогрев оборудования, воздушной и дымовой трубы, то есть до тех пор, пока вы не почувствуете, что в помещение стал поступать теплый воздух.

Второй этап – это выход на оптимальный температурный режим. Из воздушных труб в помещение уже должны заходить горячие потоки. Как только это произойдет, перекройте заслонку на 45°. Не упустите этот момент, иначе вы перекалите дымоход.

   Еще примерно через 5 минут, когда в топочной камере уже не будет дыма, следует сделать последнее перекрытие заслонки. Проверить это можно через специальное стеклянное окошко, предусмотренное в корпусе. Если в вашей модели булерьяна его нет, обратите внимание на воздух в поддувале.

   Если он прозрачный, можно перекрывать заслонку, но не до конца. У вас обязательно должна остаться щель, толщиной около 1,5 см. загляните в топку или поддувало еще раз через несколько минут, чтобы убедиться, что дым не скапливается.

Оптимальная температура горения, которую вам следует поддерживать, составляет около 130-150°С. При ее снижении немножко приоткройте заслонку, чтобы увеличить приток воздуха, интенсифицируя тем самым процесс горения.

   Если температура упадет, и, корректируя положение шибера, вы не добьетесь ее повышения, значит, пора докладывать топливо. Изначально полностью минуты на 2 откройте заслонку, чтобы удалить из камеры остатки дыма.

   Теперь можно открывать загрузочную дверку, сначала чуть-чуть, подержав в таком положении полминуты, а затем уже и полностью. Благодаря этому вы исключите вероятность возникновения обратной тяги и не запустите дым в комнату.

   Осуществите закладку дров примерно на 2/3 топки. Оставшаяся третья свободная часть необходима для поддержания процесса горения.

   Уже спустя пару недель эксплуатации вы научитесь «чувствовать» булерьян и сможете управлять им на интуитивном уровне.

Возможные проблемы

Многие потребители в процессе эксплуатации канадских печей допускают однотипные ошибки. В частности, если вы заметили, что из трубы идет темный дым, то здесь может быть несколько причин:

• при первых 5 топках возможно такое выделение от необожженной краски;
• неправильно подобранная высота дымовой трубы;
• использование влажных дров;
• засорение дымохода.

Обязательно следуйте рекомендациям производителя, приведенным в инструкции, так как любые нарушения чреваты поломками печи, а также несут в себе потенциальную опасность для людей, пребывающих в помещении.

Подбираем правильное топливо

Дрова, требующиеся для функционирования калориферной печи, подбираются в соответствии с требованиями.

Изначально до выхода на рабочие параметры печь функционирует в первом режиме. Только после того, как будут достигнуты заданные характеристики, оборудование переключается на более экономичный режим – газогенерации.

   Но это возможно только при соблюдении определенных параметров в рабочей камере, в частности это дозированная подача кислорода, достаточная температура и отсутствие влаги. То есть на сырых дровах канадская печь не перейдет в режим газогенерации и будет функционировать в обычном, эффективность которого существенно ниже.

В качестве дров применяют всевозможные лиственные породы, но фруктовые сорта имеют низкую теплоотдачу. Оптимальным топливом для канадских печей является дуб, акация, осина, то есть твердые разновидности. Если вы периодически будете отапливать печь ольхой, то сможете одновременно удалить с внутренностей дымоходов смолянистые отложение.

   Многие потребители хотели бы протапливать канадскую печь не только дровами, но и альтернативными разновидностями топлива. Ознакомившись с нижеприведенной таблицей, вы сможете узнать, какие энергоносители можно применять в булерьянах, а какие – нет.

  Принимая во внимание приведенные рекомендации, вы быстро научитесь отапливать свой дом при помощи канадской печи, убедившись, насколько правильным было ваше решение приобрести данное оборудование.

принцип работы, конструкция и популярные модели

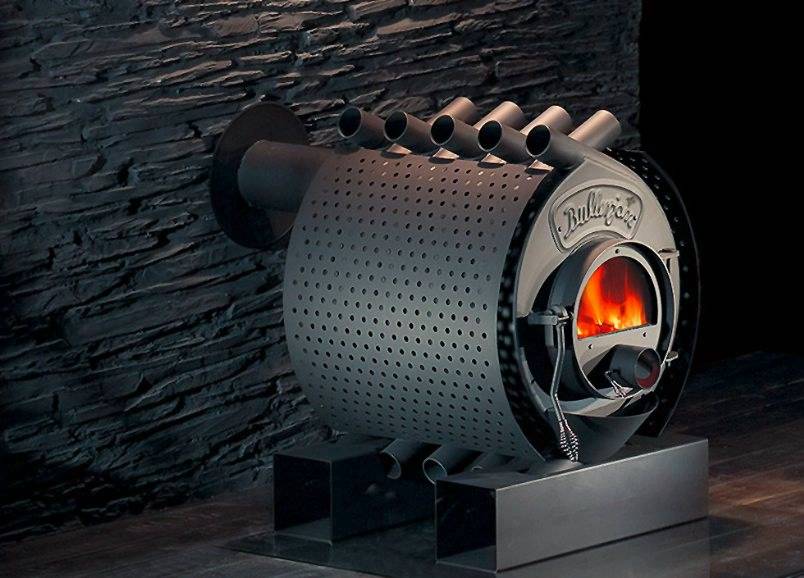

Булерьян – это не просто название печи, а известный канадский бренд. В 1993 году была впервые изобретена печь, которая по экономичности и производительности была одной из лучших в мире. В принципе, и по сей день конкурентов печь Булерьян практически не имеет.

Содержание

• 1 Как работает печь Булерьян?
• 2 Преимущества и недостатки печи Булерьян
• 3 Популярные модели печей Булерьян
  • 3.1 Бренеран АОТ-14
  • 3. 2 Аква-Бренеран
  • 3.3 Бренеран АОТ-08 тип 005
  • 3.4 Бренеран-АКВАТЭН
• 4 Можно ли изготовить печь Булерьян самостоятельно?

Как работает печь Булерьян?

Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.

Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.

Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.

Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.

Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.

Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.

Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.

Преимущества и недостатки печи Булерьян

Печь Булерьян впервые начали использовать лесники в канадской тайге. Им необходимо было переносить с собой компактную печь, в которую нужно было редко подкидывать дрова, а также очень быстро согреваться от ее жара. Печь Булерьян легко справилась с этой задачей. Преимущества печи Булерьян:

• Компактность. Печь, способная отопить 100 м3, весит всего 50 кг.
• Быстрый нагрев помещения. Небольшую комнату в 30 м3 можно отопить при помощи печи булерьян менее, чем за полчаса.
• Низкая энергозатратность. Печь постепенно сжигает дрова, поэтому нет необходимости часто подкидывать в топку новый горючий материал. Достаточно один раз отопить комнату, чтобы забыть об подкидывании дров на 10-12 часов.

Несмотря на то, что печь является очень продуманной конструкцией, есть все же несколько недостатков:

• Копоть. Из-за того, что не все продукты сгорания остаются в топке, копоть уходит в дымоход. Из-за этого длина трубы относительно печи должна возвышаться минимум на 3 метра. Также из-за этого во время растопки может возникнуть неприятный запах.
• Необходимость постоянной регулировки. Чтобы температура в помещении не падала, а дрова медленно тлели, необходимо постоянно регулировать положение заслонки. Это требует навыков и времени.
• Сгорание пыли. Теплоотдача в модели булерьян происходит с поверхности печи. Металл раскаляется, тем самым пыль, которая на нем оседает, сгорает. Из-за этого воздух становиться затхлым, также может появиться неприятный запах.

Если сравнить преимущества и недостатки печи, все же минусы Булерьяна не существенны. Если научиться правильно использовать конструкцию и установить печь согласно рекомендациям, она будет эффективно отапливать любое помещение.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

каменным, антрацитом, бурым, как правильно это делать, рекомендации

Всем доброго времени суток господа. Живу я на севере республики Коми. Зимы у нас тут продолжительные и холодные. И уже третью зиму подряд мучаюсь с отоплением гаража. Сейчас стоит буржуйка, которая сварена не правильно. Получается объем топки большой а дымоход из маленькой трубы. И поэтому, дымит при закладке, большая часть тепла на улицу уходит, аппетит у нее отменный. Когда гараж прогревается, то снизу холодом тянет, большая часть тепла вылетает на улицу через дымоход, сверху тепло и уютно а в подвале холодно, хоть тулуп одевай. И вот думаю доработать свою печь по типу той, что на чертеже.

Чтоб продукты горения догорали в печи, а не на улице. Это скажем так задумка номер 1 Есть у меня еще одна буржуйка которую мне отдали за так, сказали что она коптит (щели в дверцах, неровно сварена, слишком большая дверца и тд). И вот тут возникла идея поставить вторую печку в подвал и соединить с той что на верху. То есть подвальная печка будет нагревать воздух внизу, горячий воздух поднимаясь вверх будет обогревать сам гараж. Продукты горения из нижней печки по трубе будут подниматься вверх и нагревать верхнюю печь и потом выходить наружу. В случае необходимости топить можно будет только верхнюю. Это задумка номер 2 и снизу примерная модель моего гаража

Сейчас объясню откуда взялась такая фантазия. У друга в гараже стоит дизельная пушка с отдельным выхлопом. Сама пушка стоит в подвале и через гофру нагревает гараж, выхлопные газы уходят вверх по трубе, труба вварена в бочку 200л. И получается выхлопные газы перед тем как покинуть гараж отдают остатки тепла бочке что наверху. Нагревается она градусов до 70. Как думаете будет ли работать идея.Может опыт у кого нибудь был подобный

Буржуйка – это металлическая печь, которая используется для обогрева небольших помещений, а также при приготовлении пищи. Устройство появилось недавно, в прошлом столетии. В наше время она пользуется не меньшим спросом, за счет не высокой цены и не больших затрат на топлива.

Печь-буржуйка

Чем топить?

Печь-буржуйка – эффективна и малогабаритна, не требует специальных знаний по ее эксплуатации, монтаж не сложный, а с растопкой сможет справиться даже человек ни разу не делающий этого. К сожалению, не каждый может с точностью ответит на вопрос: «чем топить?». В принципе, буржуйка мало чем отличается от обыкновенной печи и потому может использовать те же самые виды топлива, а именно:

• наиболее популярными, являются дрова;
• на втором месте можно разместить уголь;
• опилки;
• торф;
• и даже масло.

Виды угля

Подобное топливо представляет собой породу, состоящую из углеродного соединения и негорючих компонентов, которые при сгорании образуют золу. В различных регионах находятся залежи с разным количеством примесей.

В зависимости от уровня удельной теплоты сгорания, влажности и возраста примесей, выделяют следующие виды топлива:

Лигнит

Молодой тип угля с удельной теплотой сгорания не более 2,8 тыс. ккал/кг. Сырье отличается рыхлой структурой и высоким процентом образования золы. Лигнит обеспечивает работу промышленных объектов – заводов, фабрик, электростанций, но плохо подходит для бытового использования в качестве топлива.

Бурый уголь

Продукт переходной фазы между черным лигнитом и каменным углем. В процессе сжигания образует большой объем золы и коксующих производных. Теплотворная способность топлива составляет 5 тыс. ккал/кг. При средней влажности в 50% сырье используется для промышленных котельных и химических производственных предприятий. По причине быстрого засора дымоходной системы и теплообменника не рекомендуется топить бурым углем бытовые печи и котлы.

Каменный уголь

Качественное топливо с теплотворной способностью в диапазоне от 5 до 5,7 тыс. ккал/кг. Является промежуточным звеном между бурым углем и антрацитом. В нем содержится порядка 70% углерода и всего 3% золы. По причине низкой влажности (20%) сырье не используется для газогенераторных установок, но подходит для большинства моделей бытовых котлов и печей.

Каменный уголь разделен на две группы:

1. Длиннопламенный. Топливо подходит для большинства бытовых отопительных установок, обеспечивает высокое пламя и длительное горение, не требует дополнительного поддува. Чтобы разжечь его, можно использовать небольшое количество дров или щепы.
2. Слабоспекающийся. Сырье подходит для обогрева частного дома, бани или промышленных объектов. Отличается высокой теплопроводностью и отсутствием спекаемости. Процесс горения проходит без пламени и дыма.

Антрацит

Лучший тип топливного сырья плотной структуры и насыщенного черного цвета с теплотворной способностью от 7,1 до 9 тыс. ккал/кг. При сравнительно невысоком уровне влажности (7%) антрацит образует незначительное количество золы, которая выводится из отопительного оборудования вместе с газами. Он бывает различной величины: мелкий с семечко, средний – с горох и большой – с кулак.

В результате выделения большого количества тепла обогрев помещений антрацитом происходит быстро и эффективно.

Как правильно топить буржуйку?

Прежде чем начинать растапливать, необходимо позаботиться о пожаробезопасности. Если дом сделан из дерева, то возможно несколько вариантов. К примеру, асбестоцементные плитки, либо просто кирпичная тумба или защита из металлического листа, должны быть уложены на пол.

Совет! Устанавливая экранирующие элементы, создается препятствие для случайного вылета углей или деревянных щепы из топки.

Советы как правильно растапливать буржуйку:

Чистка топки буржуйки

1. Перед началом истопнических работ, нужно очистить зольник от продуктов горения и колосники от случайно оставшихся не прогоревших головешек. Благодаря этому удастся добиться нормальной циркуляции воздуха, вследствии чего поленья будут гораздо лучше гореть и отдавать больше тепла.
2. После прохождения первого этапа подготовки, переходим к укладке дров. Укладка дров, процесс довольно простой на первый взгляд, но без знания особенностей горения печей и наличия небольшого опыта, с первого раза может и не получится. Необходимо уложить дрова таким образом, чтобы было достаточно места для воздухообмена. Если все сделано правильно, то топливо прогорит до конца.
3. Укладку производят клеточным или рядным способом.
4. При укладке дров, стоит соблюдать расстояние от 1 см друг от друга, а высота кладки должна быть такой, чтобы не доставать до верха камеры порядка 10 см.
5. Следуя таким рекомендациям, повысится КПД.
6. После того как дрова уложены, необходимо позаботиться об розжиге. Для этих целей понадобится – сухая щепа или бумага. Надо их уложить промеж рядков.

Внимание! Никогда не применяйте горючих материалов для розжига печей. Это может привести к тяжелым последствиям.

Правильно уложенные дрова, разгораются равномерно. Старайтесь делать это, строго по центру.

Как поддерживать постоянную температуру?

После прогорания топлива наступает процесс охлаждения и спустя какое-то время, печь полностью остывает. Для того, чтобы не использовать большого количества топлива и поддержать температуру буржуйки максимально долго, знающие мастера рекомендуют придерживаться нескольких советов:

• Разместите возле буржуйки металлический экран, на расстоянии не дальше чем 5-6 см. Такой прием позволяет задерживать часть тепла за счет отражающей поверхности экрана.
• Если соорудить кирпичную рубашку для буржуйки (обложить по бокам), то тепло будет долго сохранятся и расход топлива заметно сократится. Не забудьте оставить зазоры для вентиляции.
• Также можно увеличить время горения топлива за счет сокращения подачи воздуха. К примеру, в случае с дровами, необходимо укладывать их как можно ближе друг к другу. А уголь, не стоит часто ворошить. Лишь по мере необходимости.
• Существует еще нехитрый прием как максимально долго сохранить тепло в помещении. Для этого нужно поставить ведро или бак с песком на буржуйку. Песок будет отдавать часть тепла в помещение, а часть в печь, тем самым замедляя процесс охлаждения.

Топка углем

Для начала необходимо уяснить, что далеко не всегда можно топить печь углем. Это связано с более высокой, нежели у различных пород древесины, температурой горения каменных углей. Например, для них абсолютно не приспособлена русская печь, в нее допускается закладывать только дрова.

Также в силу своей конструкции не адаптирована под уголь и голландка, она боится перегрева и отложений сажи. Что касается стальных и чугунных изделий, таких как простая буржуйка или печь Булерьян, то они в отношении топлива «всеядны».

Вообще, угольная печь распознается весьма просто: у кирпичной топливник выложен шамотным камнем, а стальная имеет толщину стенок 4 мм и более. Однако, четкого разграничения не существует, уголь можно сыпать и в голландку, но долго ли она вам прослужит – вопрос. В то же время чугунная либо стальная печь-камин вполне годится для сжигания угля, но никто этого не делает по эстетическим соображениям.

Уголь добавляется в камеру сгорания после того, как печь прогрелась на дровах. Толщина слоя – не более 60 мм, между ним и верхним сводом топливника должен оставаться просвет 10—15 см. Надо проследить, чтобы между камнями были просветы для прохода воздуха, для этого производится шуровка кочергой.

Важно. Печи, имеющие варочную плиту, можно загружать сверху, отодвинув элементы большей конфорки

Но при любом виде загрузки необходимо прикрывать поддувало, иначе в помещение сквозь открытую дверцу или конфорку пойдет дым.

Как долго можно непрерывно топить?

На продолжительность топки влияют несколько факторов:

• способность дома удерживать тепло;
• какой вид топлива используется;
• если проведено отопление, то какое;
• и наконец сам хозяин, и его предпочтения по температуре внутри помещения.

Если зима не очень холодная, то дом размером 6х6, достаточно отапливать один раз в сутки, при этом температурные показатели будут в пределах 20 о С. К примеру, затопив печку утром, в доме будет жарко (около 24 о С), то к следующему утру она опустится примерно до 18 о С.

Как можно отопить гараж

Самыми разными могут быть системы для отопления гаража. Выбор зависит от расположение гаража.

• Отдельно стоящее строение. В этом случае требуется разработка индивидуальной системы отопления.
• Пристройка к жилому дому. В основном отапливается, как и дом, в общей системе отопления.

Существует несколько видов отопления гаража, которые отличаются по принципу работы источника тепла:

• Отопление газом. Организуется на основе газового котла, у него высокий КПД генератора, а также небольшая цена топлива. Большой недостаток – не всегда есть доступ к централизованному газоснабжению.
• Отопление твердым топливом. В этом случае устанавливаются печи, в том числе и самодельные буржуйки для гаража. Такое отопление считается наиболее эффективным и дешевым способом отопления помещения. В качестве топлива можно использовать:

1. паллеты;
2. дрова;
3. уголь.

• Электрическое. Для отопления в помещение устанавливается мобильный источник тепла, который работает от электрической сети. Есть возможность выбрать прибор любой мощности и вида, но стоимость обогрева гаража при этом может быть достаточно большой.
• Отопление отработкой. В качестве альтернативного топлива берется отработанное машинное масло. Для этого используются специальные тепловые установки, изготовленные на заводах или самодельные.

Совет: Наиболее эффективным, экономичным, простым в обслуживании и популярным способом обогрева, является использование буржуйки в гараже.

При пользовании такой печкой необходимо соблюдать особые требования безопасности:

• Устанавливать буржуйки можно только в помещениях, где есть хорошая вытяжная и приточная вентиляция.
• Поблизости к печи нельзя размещать деревянные, горюче-смазочные материалы и предметы, которые могут легко воспламеняться.

Горящие дрова – Как топить дровами

Этот пост может содержать партнерские ссылки, поэтому я получаю комиссию.

Сжигание дров может стать отличным способом сократить расходы на отопление дома.

Это дает вам возможность сохранить тепло в вашем доме, зная, что вы делаете это по доступной цене.

Распространенный вопрос для большинства людей зимой: сколько денег я собираюсь потратить на отопление своего дома?

Сколько будет стоить пропан, мазут или природный газ в этом году?

Кроме того, если вы, как и я, держите термостат выключенным, это означает экономию денег, но не обязательно делает всех в доме счастливыми.

Что хорошо в дровах, так это то, что цена остается неизменной из года в год.

В то время как цены на мазут, пропан и природный газ диктуются климатическими условиями и фондовым рынком, цены на дрова остаются довольно стабильными.

Это даст вам долгосрочное представление о том, какими могут быть ваши цены на отопление, независимо от того, что происходит во всем мире, что находится вне вашего контроля.

Сжигать дрова — это больше, чем просто подбрасывать дрова в камин  и надеяться, что все будет хорошо.

Требуется время, энергия и планирование, чтобы ваши дрова снабжали вас необходимым и ожидаемым теплом.

Какой источник тепла подходит вам лучше всего?

Выбор метода сжигания дров зависит от вас.

Зависит от площади, которую необходимо обогреть, бюджета и личных предпочтений.

Некоторые нагревательные устройства, такие как камин или дровяная печь, генерируют тепло только для одной конкретной части вашего дома, где расположено это устройство.

Другие устройства, такие как уличная дровяная печь, способны обогреть весь дом, но стоимость устройства намного выше.

Чтобы узнать больше, давайте сравним каждый из различных вариантов отопления:

Камин:

Открытый камин — наименее эффективный способ обогрева дома дровами.

Пока огонь догорает, тяга дымохода продолжает вытягивать теплый воздух из вашего дома.

Конечно, вам будет тепло у камина, пока горит огонь, но после того, как вы ляжете спать и огонь утихнет, вы потеряете все полученное тепло, когда оно будет течь вверх по дымоходу и выходить из вашего дома. дом.

Вы можете немного уменьшить этот фактор, добавив стеклянные дверцы к передней части камина, но в целом камин является отличным центром внимания в комнате, но он не является хорошим источником тепловой эффективности.

Каминная вставка:

Если у вас есть уже существующий камин, каминная вставка — отличный способ повысить эффективность.

Почти каждый производитель дровяных печей производит каминную топку.

Вставки прекрасно работают, но обычно они полагаются на систему нагнетания горячего воздуха, окружающего топку, в ваш дом .

Поскольку они встроены в камин, они не могут излучать тепло со всех сторон, как это делает дровяная печь.

Таким образом, для захвата как можно большего количества тепла используется вентилятор, который нагнетает горячий воздух из устройства в ваш дом.

Вентилятор работает отлично, но вам приходится иметь дело с шумом вентилятора…. плюс он сушит воздух в вашем доме немного быстрее, чем обычная дровяная печь.

Дровяная печь:

Элегантность, красота и эффективность современной дровяной печи трудно превзойти. Сегодняшние печи очень эффективны по сравнению со старыми «дымовыми драконами» прошлого.

Вторичное сжигание делает современные дровяные печи эффективными и экологически чистыми , уменьшая накопление креозота и вредные выбросы в наружный воздух.

При покупке дровяной печи для сжигания дров я рекомендую покупать сертифицированную EPA печь, размер которой подходит для вашего дома.

Слишком большая печь заставит вас открывать окна всю зиму, а слишком маленькая печь заставит вас мерзнуть и сожалеть о своей покупке.

Наружная дровяная печь:

Я топлю дровяной печью на открытом воздухе уже много лет.

Хотя первоначальная стоимость намного выше, чем у дровяной печи, у вас есть преимущество системы отопления всего дома, а не тепла, поступающего из одного конкретного места.

Наружная дровяная печь использует теплообменники в сочетании с вашей домашней системой отопления, вентиляции и кондиционирования воздуха для распределения тепла по всему дому с помощью уже имеющихся термостатов.

Это в основном то же самое, что запустить вашу печь, с той лишь разницей, что тепло обеспечивается дровами, а не другим источником топлива.

Наружные дровяные печи (также известные как дровяные котлы) сжигают много дров.

Я сжигаю около 8-10 полных шнуров в год, чтобы обогреть свой дом.

Каждый год приходится рубить много дров, однако при использовании дровяного котла дрова не нужно раскалывать, потому что они такие большие, что экономит много времени.

Сжигание дров — убедитесь, что они сухие

Итак, теперь, когда у вас есть представление о том, какое устройство вы хотите использовать для обогрева дома, у вас есть план, как подготовить дрова, чтобы убедиться, что они готовы к использованию?

Зеленые дрова, т.е. древесина, которая не выдержана и пропитана влагой, недавно срублена и не подходит для сжигания.

Зеленые дрова создают много дыма и используют энергию огня для испарения влаги.

Это шипящий звук, который вы слышите, когда сжигаете мокрые дрова. Вы также можете связать этот шипящий звук с потраченным впустую теплом.

Зеленые дрова также могут увеличить вероятность накопления креозота внутри дымохода при сжигании дров.

Креозот представляет собой опасное легковоспламеняющееся вещество, вызывающее разрушительные пожары в дымоходах.

Чтобы предотвратить накопление креозота при сжигании дров, используйте сухую, выдержанную древесину и очищайте дымоход не реже одного раза в год.

Чтобы превратить зеленые дрова в сухие, выдержанные, необходимо выполнить несколько шагов.

Под выдержанными дровами понимается древесина с содержанием влаги примерно 20% или менее . Чтобы получить эту цифру, учтите следующее:

• Дайте дровам время просохнуть

• Расколите дрова и дайте им высохнуть на воздухе

• Накройте дрова, чтобы они не сохли

• Держите дрова подальше от земли

Переход на дрова для обогрева дома – непростое решение.

Это обязательство и много дополнительной работы по сравнению с отоплением пропаном, природным газом или другим видом топлива.

Выберите подходящий для вас отопительный прибор и заполните его качественными дровами, и вы не пожалеете, если перейдете на дровяное отопление .

При отапливании дровами ощущается другое ощущение тепла.

Согревает до глубины души, позволяя расслабиться даже в самые холодные зимние ночи.

Кроме того, приятно осознавать, что это обходится вам в несколько раз дешевле!

конструктивные особенности и принцип работы, правила установки и как правильно топить печи Булерьян с водяным контуром

Любой красивый и уютный дом сложно представить без качественного отопления, создающего в нем комфортные условия. Поэтому большое внимание уделяется установке отопительного оборудования в загородных домах. Одним из таких современных приборов, используемых для обогрева помещений, являются водогрейные печи канадского производителя Buleryan. Это устройства, оснащенные теплообменниками, благодаря которым с минимальными затратами все помещения в доме прогреваются равномерно и очень быстро.

При работе печей с водоемом их поверхность совершенно не нагревается, поэтому кислород в помещении не выгорает. Кроме того, установка такого оборудования дает возможность обеспечить всю семью горячей водой с небольшими затратами на топливо. Особенно целесообразно устанавливать печи этой группы в помещениях, где постоянно проживает . КПД таких устройств составляет 87%.

Схема подключения печи Булерьян

Основные преимущества:

• Наличие патрубков для теплоносителя, образующих кожух-конвектор топки.
• Герметично закрывающиеся двери.
• Верхнее расположение форсажной камеры.
• Подача нагретого воздуха в камеру дожигания.
• Отсутствие зольника.

Благодаря продуманной конструкции печи Булерьян полностью сжигают не только дрова, но и продукты разложения. Специальное разветвление труб способствует увеличению теплоотдачи оборудования. Булерьян эффективно нагревает воду в трубах и быстро обеспечивает теплом все подключенные радиаторы.

В настоящее время для отопления жилых помещений используются различные виды установок. Одним из новых видов оборудования является булерьян с водяным контуром. Если говорить об этом оборудовании более подробно, то его можно охарактеризовать как конструкцию из качественного металла с приваренными к ней трубами.

Главная особенность этого устройства в том, что оно не только обеспечивает обогрев помещения, но и способствует возникновению процесса конвекции. В результате разные части помещения прогреваются равномерно.

По внешнему виду данное оборудование представляет собой котел , работающий на дровах и другом древесном топливе. Так как данная установка может работать только на древесных материалах, перед ее приобретением необходимо хорошо подумать, насколько выгодно будет использовать данное оборудование для отопления в вашем доме. В крупных городах дрова – довольно дорогой вид топлива. Для того чтобы приобрести его в необходимом количестве, необходимо специально отправиться в магазин, торгующий таким древесным материалом.

Принцип действия

Эта печь работает по известному закону физики. Основной принцип сводится к тому, что горячий пар стремится вверх, а холодный – вниз. В результате даже небольшие печи с водяной рубашкой способны обеспечить прогрев до 5 куб. м воздуха … При этом оборудование не светится. То есть выгорание кислорода в помещении исключено.

Специалисты считают Булерьян одной из экономичных печей, так как, используя ее в домашних условиях, можно сократить расходы на топливо. Это обеспечивается наличием в его конструкции специальной камеры дожигания. В нем сжигается весь газ, который образовался в процессе горения. Кожух выполняет роль теплообменника в конструкции такой печи. Внутри корпуса вы можете найти не менее 6 труб , примыкающих к видеокамере. Это обеспечивает лучшую теплопередачу в воде.

Теплоноситель подается в верхнюю точку всей системы. Потом идет прямо к радиаторам, а от них обратно в печь. Именно там находится кран, через который осуществляется слив охлаждающей жидкости. Такой простой принцип работы этой печи, оснащенной водяным контуром, обеспечивает при ее использовании быстрый прогрев помещения любых размеров без пересыхания кислорода.

Особенности оборудования с водяным контуром

Любой печи свойственен ряд неоспоримых преимуществ. Булерьян не исключение. Эффективность использования данного оборудования во многом зависит от:

• в каком помещении оно будет установлено;
• какие расходы собственник готов оплатить.

Стоит понимать, что цены на такие установки довольно высокие. Кроме того, во время эксплуатации приходится нести серьезные расходы.

Основные особенности Булерьян с водяным контуром:

• в конструкции топки имеется газовая камера дожигания, которая расположена сверху камеры сгорания;
• печь оборудована герметичными дверцами;
• кожух, поставляемый с данным оборудованием, увеличивает конвекцию горячих воздушных масс;
• зольник в таких печах не предусмотрен.

Булерьян отличается от других видов печей тем, что имеет особое расположение труб. Это увеличивает тепловыделение при использовании данного оборудования. Холодный воздух поступает в самый нижний патрубок. Когда он нагревается до определенной температуры, он распространяется по всему помещению.

Стоит отметить, что в отличие от других видов оборудования для отопления помещений, работающих на дровах, конструкция булерьяна детально продумана … В топочной камере при работе печи сжигаются не только дрова , но и продукты горения. Поэтому для создания комфортной температуры в помещении хозяин может использовать природное топливо по минимуму.

Установка печи

Установка этого оборудования не представляет особой сложности. Для выполнения монтажных работ требуются доступные материалы, а используемые для монтажа способы не слишком сложны даже для новичков. Прежде чем приступить к установке, необходимо выберите место где будет располагаться печь. Следует отметить, что его установка может осуществляться в любой точке конструкции. Единственное требование, которое необходимо соблюдать, это то, что оборудование должно быть расположено на расстоянии 50 см от стены.

Когда установка печи завершена, ее необходимо подключить к системе отопления. При выполнении монтажных работ специалисты советуют использовать трубы со слоем армирования. Использование таких изделий исключает их деформацию при воздействии высоких температур. Кроме того, они лучше всего подходят для такой системы отопления.

Когда монтаж элементов системы отопления завершен, проводится такая процедура, как опрессовка … Затем вся система заполняется водой. После этого духовку можно запустить, а затем следует понаблюдать за ее работой. Если при установке не было допущено ошибок, то оборудование будет работать исправно, не доставляя проблем владельцу.

Но даже при использовании такого оборудования в доме нельзя забывать о безопасности. Для этого стену, возле которой будет установлена ​​печь, следует обработать негорючим материалом. Наносится на поверхность стены на 1 м выше верха топки.

Эффективность булерьяна по сравнению с газовым отоплением

Перед покупкой любого отопительного оборудования необходимо убедиться, что оно будет выгодно потенциальному владельцу. В настоящее время в магазинах предлагается большое количество котлов, которые имеют отличный дизайн , но достаточно дороги в эксплуатации. Поэтому необходимо найти модель установки, которая имеет эстетичный вид, стоит недорого, не требует от владельца больших денежных затрат при эксплуатации.

Положительные характеристики

Популярность этой печи связана с достоинствами, поэтому в первую очередь с ними необходимо ознакомиться потенциальному покупателю.

• Применение печей Булерьян обеспечивает быстрый и равномерный обогрев помещений большой площади. Если установка оснащена водяным контуром, то созданная тепловая энергия легко транспортируется даже в помещения, расположенные на втором и третьем этажах.
• Эта модель небольшого размера.
• После установки владельцу предоставляется простота использования. Процесс установки не очень сложен. Однако необходимо устройство дымохода, для чего лучше пригласить профессионального печника.
• Если сравнивать эту печь с традиционными, то при работе она потребляет меньше топлива … Одной полной загрузки хватит на 12 часов установки.

Такие преимущества, которыми обладают эти печи, наверняка подтолкнут многих владельцев частных домов к покупке булерьяна. Однако эти настройки не лишены недостатков, о которых необходимо осведомиться перед походом в магазин.

При использовании данной печи только дрова с низким процентом влажности … Целесообразно использовать те породы деревьев, которые при горении не образуют смолы.

В процессе эксплуатации вырабатываемые генераторные газы в таких моделях используются не полностью. В топочной камере их сгорание происходит в объеме менее 70%, поэтому такую ​​печь нельзя назвать идеальной. При проведении работ по сооружению дымохода особое внимание необходимо уделить утеплению трубы. Если этого не сделать, то при работе оборудования будет образовываться конденсат, что снизит КПД Булерьяна.

В большинстве случаев эти печи изготовлены из металла … Поэтому соответствующую защиту следует размещать на расстоянии одного метра от установки. Если расположение котла угловое на стыке двух стен, то необходимо подумать об их защите. Их нельзя размещать вплотную к стенам. Это большая проблема для маленьких комнат. 20 см — максимально допустимое расстояние от этих установок до стены.

Если вы хотите сэкономить место и разместить печь как можно ближе к стене, то вам придется накрыть их длинными металлическими листами, превышающими высоту печи. Между стеной и листом желательно установить базальтовый утеплитель. Когда это будет сделано, металлический экран будет выполнять сразу две функции – защищать систему от нагрева и выступать в роли дополнительного источника тепла.

Есть еще одна вещь, о которой следует помнить. Это касается конструктивных особенностей печи. При эксплуатации установки в отверстия труб будет попадать пыль … При работе печи возникает высокая температура, которая выжигает все на своем пути. При использовании булерьяна может появиться неприятный запах. Кроме того, в воздухе вблизи топки появляются положительно заряженные ионы. Они хорошо притягивают частицы грязи, которые попадают внутрь человеческого тела. Если в помещении преобладают вирусы простуды, то риск заболевания у здоровых людей высок. Поэтому во избежание этого необходимо регулярно проветривать помещение, а также проводить влажную уборку 2 раза в день.

Заключение

Для обогрева помещения можно использовать различные системы отопления. В последнее время набирает популярность булерьян с водяным контуром. По внешнему виду этот котел имеет свои особенности эксплуатации и монтажа … Прежде чем приобретать его в качестве основного компонента вашей системы отопления, необходимо ознакомиться с его достоинствами и недостатками.

Следует понимать, будет ли выгодно использовать данную установку в вашем доме. После покупки нужно подумать о качественной установке. Если вы сомневаетесь, что сможете правильно установить эту печь и грамотно подключить ее к водяному контуру, то в этом случае лучше всего прибегнуть к помощи специалистов.

Отопление в доме

Россия очень большая страна, границы которой лежат в разных климатических зонах. Поэтому проблемы отопления жилых домов везде решаются по-разному. Там, где основным топливом являются дрова, часто можно увидеть твердотопливные котлы булерьян с дополнительным водяным контуром. Они топятся исключительно дровами, и никакой другой вид топлива использовать нельзя. Ведь внутри печи происходят сложные физико-химические процессы, протекание которых может обеспечить только сжигание сухих дров. Поэтому перед выбором именно этой модификации стоит тщательно просчитать стоимость и доступность указанного вида топлива.

Как работает печь?

Доподлинно известно, что идея создания необычной конструкции пришла в голову канадским лесорубам. Они поделились своими мыслями с инженерами, и родилась железная печь Булерьян. В его основе круглый корпус, похожий на бочку, а внутреннее пространство разделено на два уровня. Нижняя часть бочки играет роль топки, куда помещаются дрова и где они разжигаются. Здесь формируется высокая температура, способствующая накоплению большого количества тепла.

При горении древесины образуются горячие газы, которые поднимаются вверх и заполняют пространство второй части круглого ствола. Несколько изогнутых труб проходят через центр двух печей. Известный метод конвекции позволяет использовать естественные физические процессы на благо человека.

Холодный воздух поступает в Булерьян по трубам. В топке он встречается с раскаленным контуром, благодаря чему образуется быстро движущийся поток воздуха, который с огромной скоростью устремляется наружу, унося с собой все тепло печи. Без использования вентиляторов нагнетаются горячие потоки, которые очень быстро прогревают небольшое помещение. Таким образом, котел Булерьян с дополнительным контуром использует все три способа отопления – конвекцию, теплообмен и теплообмен.

Идеально вписывается в интерьер

Описываемая печь работает по-особому:

1. Сначала топку слегка прогревают древесными отходами.
2. Затем ее нижняя часть горла до краев заполняется деревом.
3. Твердое топливо сначала тлеет 12 часов, за это время образуется древесный газ.
4. Он выделяет гораздо больше тепловой энергии, чем дрова.
5. Образуется воздушный поток, температура которого часто достигает 120 градусов Цельсия.
6. Он вырывается наружу через систему труб. Поэтому помещение быстро и качественно прогревается без перезагрузки.

Внимание! Во второй топке газ не может полностью выгореть даже при хорошей тяге. Поэтому для комфортного использования печи с водяным контуром необходимо установить качественный дымоход. Любой дефект в его системе приведет к утечке угарного газа, что очень опасно. Специалисты не рекомендуют новичкам устанавливать дымоход самостоятельно. С этим нельзя экспериментировать, лучше сразу доверить установку печи профессионалам.

Особенности установки с водяным контуром

Принципиальная схема использования

До недавнего времени практически все твердотопливные печи не могли конкурировать с системами центрального отопления. А все потому, что с помощью печного оборудования сложно было обогреть большое помещение, разделенное на жилые секции. Но после того, как удалось совместить обычный дровяной котел и водяной контур, многое изменилось.

Сегодня даже печь Булерьян может быть оснащена циркуляционной системой, по которой будет двигаться теплоноситель. Новые модификации получили приставку «аква». Так появились на свет «Аква-Булерьян» и «Бреннеран-Акватен», которые можно использовать для организации системы водяного отопления.

В конструкции водяной контур занимает почти 70% площади всей камеры сгорания. Поэтому вода в нем нагревается очень быстро и равномерно, а потери тепла минимальны. Нет резких перепадов температуры, нет скачков давления, поэтому система работает исправно и эффективно. КПД печи Булерьян сравним с КПД газогенератора. Хорошо себя зарекомендовала циркуляция воздуха, поэтому сегодня такие установки часто можно увидеть и в жилых домах, и в производственных помещениях, и в общественных местах.

В течение 12 часов печи Булерьян, оборудованные водяным контуром, производят тепло со стабильной температурой. Это дает возможность максимально отодвинуть повторную закладку дров.

Положительные технические характеристики

Модель своими руками

1. Современные печи булерьян позволяют очень быстро и равномерно прогреть большое помещение.
   При выборе моделей, оборудованных водяным контуром, легко транспортировать тепло даже в помещения, расположенные на втором и третьем этажах.
2. Сама печь Булерьян имеет компактные размеры.
3. Пользоваться очень удобно, а установить не сложно, но монтаж дымохода лучше доверить профессиональным печникам.
4. По сравнению с установками-аналогами печи Булерьян потребляют намного меньше топлива. Одной максимальной полной загрузки хватает на 12 часов работы.

Безусловно, такой перечень эксплуатационных преимуществ создает большие перспективы. Но для полного понимания особенностей описываемой конструкции специалисты рекомендуют присмотреться к недостаткам оборудования.

Отрицательные моменты

Разные размеры

• Загружать печь булерьян можно только хорошо просушенными дровами и желательно теми породами, которые при горении не образуют смолы.
• Генераторные газы в такой модели используются не полностью, во второй топке сгорает менее 70%, поэтому установку нельзя назвать идеальной.
• При устройстве дымохода необходимо уделить большое внимание утеплению трубы. В противном случае будет образовываться конденсат, снижающий КПД печи Булерьян.
• Поскольку основной элемент конструкции – корпус – чаще всего изготавливается из металла, котел является источником тепла. Поэтому в метре от него все должно иметь соответствующую защиту. Если котел стоит в углу на стыке двух стен, то придется подумать, как их защитить. Ставить булерьян вплотную к стенам нельзя. И это проблема маленьких домов. Максимально допустимое расстояние составляет 20 см.

Если вы хотите сэкономить место, вам придется обшить стены металлическими листами высотой больше, чем высота корпуса описываемого устройства. Между стеной и листом желательно установить базальтовый утеплитель. В этом случае металлический экран будет выполнять две функции – защищать стены от нагрева и работать как дополнительный источник тепла.

• И еще один момент, касающийся конструктивных особенностей печи. Пыль неизбежно попадет в отверстие трубы. При топке печи Булерьян в нагретых каналах образуется такая высокая температура, что она выжигает все на своем пути. В результате работа оборудования часто сопровождается неприятным запахом.

Схема установки

Кроме того, в воздухе вокруг нагретой печи появляются положительно заряженные ионы. Они моментально притягивают мельчайшие частицы грязи, попавшие внутрь человеческого тела. При наличии в помещении вирусов простуды вероятность заражения у здоровых людей значительно возрастает. Поэтому помещения, отапливаемые такой установкой, придется постоянно проветривать или более тщательно убирать, дважды в день делая влажную уборку.

Тем, кто присматривается к подобным установкам, специалисты рекомендуют обратить внимание на материал, из которого изготовлены двери котла. Есть модели со стеклянными дверцами. Выглядят они очень эффектно, к тому же через них можно наблюдать за сгоранием топлива. Однако такой элемент значительно удорожает печь Булерьян. Ни практичности, ни эстетики стеклянная дверь не имеет. Сквозь нее видно пламя только в момент возгорания. Из-за этого специалисты рекомендуют не переплачивать и приобретать печи Булерьян с обычной металлической дверцей.

Обобщение по теме

Конструкция печи булерьян была придумана в прошлом веке. Тогда она стала венцом инженерной мысли, но и сегодня, в век компьютерных технологий, ее популярность сохраняется. Подобное оборудование используется для организации воздушного отопления. Горячий воздух конверторным способом распространяется по помещению, равномерно прогревая пространство в целом. Котлы, оборудованные водяным контуром, позволяют организовать автономное отопление.

Любому частному жилому дому нужно система отопления .

Иногда подача газа в дом технически неосуществима, а установка котла с документацией затруднительна и затратна в денежном выражении.

Использование воздухонагревателей неэффективно , если необходимо обогреть несколько смежных помещений, так как обогреватели предназначены для обогрева неразделенного помещения.

В таких случаях печь Булерьян в сравнении с аналогами – незаменимое универсальное решение.

Идея новой отопительной печи родилась у канадских лесорубов , которая затем была воплощена в жизнь инженерной мыслью энергетиков. Теперь название печи Булерьян ( Bullerian ) стало почти стандартным, т. е. несущим тепло и уют.

Принцип действия

Эта конструкция не только удачна гибридные буржуйки с обычной печью Если раньше они не могли отапливать отдельные помещения, то соединение с водяным контуром открыло возможность обогрева целых домов, а не отдельных номера.

По форме печь булерьян напоминает большую круглую бочку , разделенную внутри на две части. Нижний отсек корпуса печи предназначен для розжига и горения дров. Там же образуются высокие температуры и концентрируется тепло.

После прогорания дров газы поднимаются в верхний отсек корпуса. В центре печи вварены в нее изогнутых труб, или, как их называют, радиусных патрубков.

Обеспечивают принудительную конвекцию, т.е. движение тепла для нагревания воздуха и равномерного распределения его по пространству.

Конструкция печи такова, что трубы плотно облегают топку с дровами, « накрутка » Ее на 70% . Играют роль теплообменника или нагревателя, так как все тепло от камеры сгорания идет на нагрев теплоносителя в трубах.

Специально установленный напорный коллектор обеспечивает необходимое давление для движения жидкости в дополнение к ее естественному тираж .

Таким образом, основными принципами работы являются теплообмен, теплообмен и конвекция. В отличие от знаменитой духовки поверхность не нагревается, что означает экономию кислорода.

Булерьян с водяной рубашкой

Новая модификация с водяным контуром проявляется в подключении труб с водяной системой отопления сверху – к водопроводу, а снизу – к коллектору обратки.

Итак, духовка похожа на нагревательный элемент, получает гидрораспределитель или дополнительные функции распределяют тепло за счет движения горячей воды по трубам, опоясывающим жилое помещение.

Булерьян можно сравнить с твердотопливным котлом , но без системы автоматики. Конструкция печи позволяет подключение нескольких водяных контуров для максимального обогрева различных помещений.

Благодаря активной циркуляции воды в подключенных радиаторах, идеально подходит для , коттеджей или дач.

Булерьян аква – модификация хорошей печи Булерьян, в которой водяная рубашка повышает общую производительность. Печи этой группы подключаются к системе отопления, в верхней части которой находится расширительный бак для накопления лишней нагретой воды.

Вода в своем движении проходит через радиаторы, после остывания возвращается в дымоходы.

Подключение печи к системе отопления

Общие свиток Элементы всей системы отопления с печью следующие:

• buleryan oven ,
• discharge manifold ,
• return manifold ,
• radiators ,
• water drain faucet ,
• expansion tank .

Установка котла

Если установка газовых котлов связана с разрешительной документацией и привлечением специалистов, то монтаж печи Булерьян можно произвести самостоятельно. ему достаточно простой и доступный .

Для обеспечения безопасности печь необходимо устанавливать на прочное, жаростойкое, негорючее основание с учетом расстояния до стен не менее 70 см. Соединения водопровода и дымоходов производятся приварными или резьбовыми соединениями.

Прогрев вода может достигать 90 градусов, поэтому помещение с установленным котлом следует размещать отдельно с ограничением доступа детей.

Выход дымохода

Особого внимания требует проведение дымохода … Пожалуй, это самое уязвимое место при установке печи. Дело в том, что даже при хорошей тяге газ полностью не выгорает.

Здесь необходимо консультация и помощь специалиста в связи с высоким риском отравления угарным газом.

Важные термины правильная установка и эксплуатация дымохода:

• установка на высоте не менее 3 м над плитой, в соответствии с правилами пожарной безопасности;
• периодическая очистка от копоти, оседающей на стенах.

Может использоваться для теплоизоляции слоя минеральной ваты.

Расход топлива

Замечательной особенностью печи является экономичный расход топлива. Используйте только сухую древесину, которая не образует смолы при сгорании.

Древесная щепа или огарки из эффективность , практически не оставляя пепла. Две полные загрузки печи обеспечивают обогрев помещения на сутки в 60 кв.м.

Дверца или заслонка одновременно обслуживает вентилятор , регулирующий скорость и поток воздуха для повышения температуры нагрева или поддержания горения.

Печной котел позволяет долго сохранять тепло, а период теплоотдачи увеличивается.

Важно: теплопроизводительность котла зависит от объема топки.

Общие преимущества печи с водяным контуром

Несомненным достоинством печи является возможность ее установки в существующую систему отопления без замены старых радиаторов, доступная цена, а также :

• компактность ,
• транспортабельность на разные этажи здания,
• простота использования ,
• высокая эффективность ,
• экономия топлива ,
• быстрая окупаемость затрат на покупку и установку,
• возможность изготовления топки и монтаж своими руками.

недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации размещения мини-котельной. Следует предусмотреть отдельное расположение котла и после :

• в небольших домах потребуется обшить стены металлическими листами для установки печи как можно ближе к ним,
• если не топить печь в холодную погоду , есть риск замерзание охлаждающей жидкости. Рекомендуется использование антифриза или специальных присадок.

Удобство и простота обслуживания печи проверены временем от изобретения до наших дней. Потребители обращают внимание, что когда эксплуатация :

• помещение в котором находится печь необходимо ежедневно проветривать из-за образования заряженных ионов притягивающих пыль
• нельзя топить печь не проверив наличие вода в системе с водяным контуром и состоянием расширительного бачка.

Печь Булерьян часто называют печкой без недостатков. И это действительно так. За одним исключением, которое не касается дизайна, производительности или экономичности. Единственный недостаток: выделяется очень едкий конденсат, который нельзя утилизировать и сложно придумать, куда девать. Все. Больше недостатков нет.

Булерьян конструкция и принцип работы

Этот отопительный агрегат был разработан специально для мобильных бригад канадских лесорубов, кочующих с места на место в течение сезона (зимой). Поэтому с самого начала предъявлялись высокие требования к безопасности и экономичности: печь должна обогреть помещение за считанные минуты. При этом отсутствует сложная настройка и регулировка, должна быть сведена к минимуму возможность обжечься, должно быть исключено попадание в помещение угарных газов. Кроме того, легкий вес. Вот такой набор. И надо сказать, что «Булер» (одно из названий этой конструкции) им полностью соответствует, за что канадским теплотехникам нужно сказать огромное «спасибо».

Конструкция печи Булерьян – много интересных и эффективных решений

Корпус печи имеет форму цилиндра в менее мощных моделях и каплевидную (в поперечном сечении) в агрегатах для больших отапливаемых площадей. В корпус встроены синусоидальные трубы. Они большей частью расположены внутри корпуса, выступая из него лишь на 1/3. Это сделано для оптимальной теплоотдачи: холодный воздух засасывается в нижние трубы, двигаясь по трубам, нагревается и выходит горячим. В фазе активного горения выход может быть 120°С или чуть выше. В минуту перекачивается от 4 до 6 кубометров, поэтому помещение прогревается очень быстро.

Топка разделена на 3 части. Разделены вверху и внизу на ¼: внизу располагаются чугунные решетки или решетка из толстой конструкционной стали (толщиной не менее 4 мм). Верхняя четверть топки отделена стальным листом с отверстиями, занимающими около 7% ее площади. Эта перегородка устанавливается горизонтально и не доходит до двери примерно на ¼ ее длины. В этой вторичной камере происходит частичное дожигание газов, выделяющихся при сгорании древесины. Воздух для этого процесса поступает из топки через отверстия в перегородке. Следовательно, сгорание топлива неполное (пока). Но не весь процесс происходит в топке, остальные газы догорают в трубе.

Дверь широкоформатная, пригонка герметичная, на ней патрубок со встроенным поворотным дросселем, играющим роль поддувала. Регулируя его положение, изменяют интенсивность горения. Некоторые производители снабжают этот дроссель градуированной шкалой.

Но это еще не все функции. Основной из них заключается в том, что часть продуктов сгорания древесины происходит в трубе. Из верхней части топки несгоревшие газы выходят в горизонтальный участок дымовой трубы длиной до 1 метра. Этот участок обязателен для «Булерьянов», в нем немного замедлено сгорание газов, они немного остывают. Затем поднимается дымоход. А вот у оригинального Булерьяна есть экономайзер – устройство, завершающее процесс дожигания пиролизных газов. С ним КПД топки в районе 80%, а без него – около 60%, что тоже неплохо, но… На участке дымохода длиной 15-30 см вторичное сжигание газов имеет место. Горение не постоянное, а периодическое: то вспыхивает, то затухает.

Для получения такого эффекта трубу тщательно изолируют. Для этого используются теплоизоляторы, выдерживающие высокие температуры (базальтовая вата, минеральный картон и др., слоем 3-5 см в зависимости от характеристик материала). Газы, не полностью остывшие на горизонтальном участке трубы, поступают в этот участок, где за счет хорошей теплоизоляции аккумулируется большое количество тепловой энергии. Температура газов повышается, они снова вспыхивают. Сгоревший газ увеличивается в объеме, но из-за ограниченного объема закупоривает просвет трубы. Образуется газовая пробка. Все газы выгорают, остывают и растворяются. Затем процесс повторяется. Его интенсивность и частота зависят от качества древесины и положения дроссельной заслонки. Булерьян подстраивается под эти параметры без дополнительных настроек.

На выходе из печи установлена ​​задвижка для регулирования интенсивности тяги. Диаметр шибера примерно на 10-20% меньше диаметра дымохода. От лепесткового диска вырезан сектор примерно в четверть окружности. Эта заглушка приваривается к металлическому стержню, которым она подвижно крепится к трубе. Этим затвором и дросселем на дверце задается режим горения. Как часто печка «пыхтит», зависит от топлива и их положения.

Стоит согласиться, что устройство Булерьян оригинально и уместно во всем. Очень интересные и необычные решения и обеспечили высокую популярность этих печей. Более того, даже без последнего дожигания в трубе прибор используется, и не жалуются: его КПД гораздо выше, чем у других воздухонагревателей. К этому добавляется высокая безопасность: даже оставив дверь открытой, прогореть невозможно. Все равно что обжечься о раскаленное тело: в нормальном рабочем режиме его температура составляет всего 50-60°С, чего для ожога явно недостаточно.

Как правильно топить

Основной режим работы Булерьяна – режим тления (дрова, пеллеты, щепа, брикеты). Интенсивное горение – только в первый раз, чтобы быстро нагреть помещение. Если горение будет постоянно активным, металл быстро выгорит: он не создан для такого режима.

Во-первых, печь нужно зажечь. Для этих целей можно использовать бумагу, картон, пеллеты, сухую стружку и т. д. главное требование – горение сухого топлива на высокой скорости. Объем закладки рассчитан на 20-30 минут горения. Здесь нужно приноровиться: топливо должно превратиться в угли в тот момент, когда помещение почти полностью прогрето.

Огонь горит, когда заслонка и дроссель открыты, дверь закрыта. Топливо горит активно и помещение быстро прогревается: в это время через четыре трубы в минуту проходит от 4 до 6 кубометров воздуха, а температура на выходе составляет около 140 °С. Так что даже приличное помещение не займет много времени .

Процесс надо соблюдать: через стекло в двери или через открытый дроссель, однако второй способ очень неудобен. Когда топливо превращается в уголь, в топку подбрасывают грубо наколотые дрова. Можно целыми блоками, только протолкнуть… Можно укладывать брикеты. Что нельзя использовать, так это уголь. Духовка не рассчитана на такие температуры. Буллерьяны – чисто дровяная печь.

Теперь установите дроссельную заслонку в тот режим, который требуется (можно в крайнее положение до ограничителя), калитку в положение «закрыто» (четверть сечения дымохода остается открытой). В этом положении топливо тлеет, и процесс протекает поэтапно. Из труб выходит нагретый до 60-70 °С воздух, при этом корпус печи имеет температуру около 50 °С.

Как не топить: не нужно «разгонять» печь до сверхвысоких температуры. И дело не только в том, что металл выгорит. Просто при такой конструкции большая часть тепла не может передаваться воздуху через трубы отопления: его теплопроводность ограничена. А все лишнее просто улетит через дымоход на улицу. Поэтому производитель категорически не советует использовать уголь или кокс: пустая трата средств, к тому же оборудование быстро выйдет из строя, а претензии завод не примет – нарушены условия эксплуатации.

Установка «Булерьян»

При установке необходимо выдерживать расстояния до стен, которые рекомендованы пожарной службой. Примеры ограждения стен и расстояния до печи в зависимости от материала:

• деревянная неоштукатуренная – не менее 1000 мм;
• слой теплоизолятора 7 мм, а сверху металл 1 мм – расстояние 500 мм;
• негорючая штукатурка слоем 25 мм и керамическая плитка – 700 мм;
• кладка одинарная (55 мм) – 500 мм;
• двойная кирпичная кладка (110 мм) – 300 мм;
• щит из двух листов металла толщиной 1 мм, собранных с применением негорючих вставок, расстояние между листами 30 мм; конструкция крепится к стене, защищенной слоем теплоизоляции – расстояние до стен 300 мм

Печь Булерьян должна быть установлена ​​на негорючем основании. Это может быть четыре ряда кирпичей, уложенных ровно. В качестве раствора используется глиняная смесь. Размеры основания на 30 см больше параметров печи в любом направлении. Для экономии кирпичей в нижних двух рядах можно оставить пустоты. Еще один вид негорючей основы – металлическая подставка для булерьяна из труб. Его высота составляет 150-300 мм. При любом способе монтажа на сгораемом полу перед топкой должен лежать металлический лист; его размеры: ширина 500 мм, длина 700 мм.

Правила установки «Булерьянов» на сгораемый пол

При установке печи Булерьян своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (кроме того, что это все должно быть утеплено, но это не требование пожарных, а технологические нюансы). Труба дымохода может быть:

• Кирпич. Толщина стенки 120 мм.
• Бетон со стенкой 60 мм.
• Металл (включая бутерброд).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 – выше 5 м, сечением от 150 мм. Дымоход должен быть герметизирован, стыки должны быть герметизированы

Допускаются оба способа выхода дымохода – Настенный выход проще, особенно при наличии нескольких этажей. При выходе через перекрытие требуется оборудовать сквозное перекрытие и крышу с соблюдением всех мер противопожарной безопасности. Высота дымохода над коньком не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи Булерьян своими руками – это возможность.

Модели

Выпускаются отопительные печи “Булерьян” разными заводами в разных странах… Есть завод в Украине. Выпускают отопительные «Буллеры» и печи для бани, также есть теплоаккумуляторы совместимые с некоторыми моделями.

Украинская версия. «Буллерс»

Технические характеристики печи конвекционного типа «Булерьян » этого производителя сведены в таблицу.

Технические характеристики “Булерьянов” украинского производства (кликните для увеличения картинки)

Аккумуляторы тепла применяются в основном в теплицах, где почти нет стен, которые аккумулируют тепло в обычных постройках. Навесные панели из окрашенных стальных листов полностью повторяют форму печи, поэтому каждая модификация имеет свой теплоаккумулятор. Устройство навешивается на верхушки теплообменных трубок и упирается в их нижние концы. Их можно заполнить любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.п.

Канадские печи “Булерьян” также представлены в России. Их характеристики сведены в таблицу. Как видите, производительность разная, а характеристики одинаковые.

Канадский булерьян. Технические характеристики (нажмите, чтобы увеличить картинку)

Как обогреть несколько помещений

Котлы длительного горения «Булерьян» могут использоваться для обогрева нескольких помещений. Для этого не обязательно как-то переделывать или модернизировать агрегат. Можно собрать воздуховоды и термокамеру. Такая система воздушного отопления не менее эффективна, чем водяная, а средств и времени на ее организацию уходит в разы меньше.

Соберите термокамеру, как показано на рисунке. Можно использовать оцинкованные профили для гипсокартона и оцинкованные листы. Соберите каркас из профиля. В оцинкованных листах вырежьте отверстия для решеток и ревизионной дверцы, затем прикрепите их к каркасу. Снаружи покройте оцинкованную сталь теплоизоляцией (матами из минеральной ваты). Далее камеру можно украшать или нет – по желанию.

Воздуховоды присоединяются к верхним выходам нагретого воздуха. Их можно сделать из гипсокартона, а можно использовать металлические трубы соответствующего диаметра или квадрата, как в стандартных воздуховодах.

Это решение намного эффективнее, чем надевание гофры на теплообменные трубки. В термокамере вы собираете все тепло от печи, а затем распределяете его по воздуховодам. В общем, при проектировании или планировании системы имейте в виду, что чем короче воздуховоды, тем эффективнее будет отопление.

Есть один нюанс: некоторым очень хочется приспособить эту печь для нагрева воды. Breneran и некоторые другие производители подобных печей имеют даже варианты Aqua. Но сам принцип работы плохо подходит для нагрева воды: она обладает большей теплоемкостью, чем воздух. Эффективность таких агрегатов будет не велика. Хотите водяное отопление – купите обычный водогрейный котел, или . Это будет более эффективно.

плюсы и минусы, схема устройства печи

Булерьян – это конвекционная печь длительного горения, по принципу действия напоминающая “буржуйку”. Название конструкции дал известный бренд, который в 1993 году разработал высокоэкономичный эффективный отопительный прибор. Используется для обогрева жилых, нежилых помещений.

Содержание

1. Описание печи Булерьян
2. Плюсы и минусы
3. Печной дымоход
4. Место установки
5. Особенности топки

Описание печи Булерьян

Печь Булерьян представляет собой цилиндрическую стальную конструкцию со скрытыми внутри трубами, изогнутыми особым образом. Третья часть трубок выступает наружу. Дверь с поворотным дроссельным обдувом закрывается плотно, создавая повышенную герметичность. Корпус снабжен двумя камерами сгорания и заслонкой на выходе из топки, регулирующей усилие тяги.

Механизм работает по принципу классической буржуйки, но при этом отличается некоторыми особенностями. Холодный воздух, проходя по внутренним трубам, нагревается до необходимой температуры и выходит из верхней части. За одну минуту печь способна пропустить через себя до 6 м3. При этом поверхность нагревателя нагревается до 50°С, что делает его безопасным в использовании.

Печь Булерьян оборудована двумя топочными камерами. В первой образуются топливные тления и газы, которые перемещаются в дымоход, являющийся второй камерой, где полностью сгорают. Такая система сгорания делает механизм максимально экономичным с оптимальным КПД 80%. За счет тления одной полной загрузки топлива хватает на 8 часов непрерывной работы.

Основными рабочими материалами являются:

• торф;
• дрова;
• пеллеты; чипсы
• ;
• брикеты и отходы деревообработки.

Запрещается использовать уголь, который может привести к прогоранию корпуса.

Плюсы и минусы

Основное преимущество печи типа Булерьян – минимальное количество недостатков, которые при правильной установке и эксплуатации практически незаметны. Технику изначально использовали канадские лесничие, работавшие в тайге. Устройство было легко транспортировать, не требовало постоянного внимания и быстро прогревалось в морозы.

Со временем конструкция стала популярной среди широкого круга потребителей не только в Канаде, но и далеко за ее пределами, благодаря следующим достоинствам:

• компактный размер, малый вес – 50 кг;
• приличный радиус распространения тепла – 100 м3;
• низкое энергопотребление при достойной производительности;
• нет необходимости постоянно подливать топливо в топку;
• приемлемая цена;
• простота использования, не требующая сложных манипуляций и квалификации.

К недостаткам печи Bullerjan относятся:

• образование копоти из-за неполного удаления продуктов сгорания;
• неприятный запах, возникающий при растопке и в процессе тления пыли, осевшей на внешней поверхности конструкции;
• необходимость постоянной регулировки.

Эти недостатки не столь значительны по сравнению с достоинствами.

Печной дымоход

При выборе дымохода для печи-камина Булерьян важно учитывать следующие показатели:

• наличие теплоизоляции;
• насколько удобна установка;
• срок службы;
• индикаторы интенсивности и устойчивости тяги.

Важным фактором является материал изготовления:

• Кирпич. Популярный вариант, который лучше устанавливать в готовую систему, а не на этапе возведения здания.
• Керамика. Сложная в сборке, требующая установки защитных блоков для керамики, штукатурки, футеровки труб. Но при этом дымоход устойчив к перепадам температур и появлению конденсата. Имеет длительный срок службы до 50 лет.
• Нержавеющая сталь. Быстрый, легкий монтаж, при котором необходимо позаботиться о дополнительной теплоизоляции для защиты материала от деформации при сильном нагреве.

Дымоход для печи Булерьян можно сделать своими руками. Для этого необходимо предварительно запастись всем необходимым и следовать инструкции.

Место установки

Булерьян для отопления с водяным контуром монтируется с соблюдением правил пожарной безопасности в местах с хорошей циркуляцией воздуха. Для равномерного распределения тепла рекомендуется устанавливать конструкцию в помещении, которое находится в середине здания на равном расстоянии от отапливаемых помещений.

Котел Булерьян применяется для организации основного или дополнительного отопления. В первом случае оборудование подходит для домов площадью не более 70 м2, с 4-5 комнатами. В качестве вспомогательного источника тепла прибор экономит газ/электричество и помогает поддерживать комфортную температуру в сильные морозы.

По пожарной безопасности расстояние от ближайшего предмета до входной двери должно быть не менее 1,25 м, до элементов с возгоранием – 1 м, до негорючих продуктов – 0,7 м.

Котел для дома или печь для бани Булерьян монтируют на специальную негорючую опору из металла, кирпича, высотой 20 см. Напольное покрытие перед дверью также должно быть выполнено из негорючих материалов.

Особенности топки

Для печи Булерьян используется лиственная древесина, хвойная быстро засоряет дымоход, поэтому использовать этот вид топлива не рекомендуется. Сорта плодовых деревьев выделяют минимальное количество тепла.

Перед топкой откройте дымовую заслонку, заслонку поддувала. Дрова воспламеняются от любого вида воспламенения. После начала горения загрузочная дверца закрывается. Необходимо обязательно проследить за процессом в течение 10-15 минут, чтобы убедиться в правильности текущего процесса. Теплый воздух начинает поступать в помещение достаточно быстро. При сильной тяге в печи появляется своеобразный гул, при котором рекомендуется слегка прикрыть обе заслонки.

Кроме стандартных дров можно использовать: бурый уголь

• вместе с дровами – топить только углем запрещено, это сильно сократит срок службы оборудования; торфяные брикеты
• – оптимальный вариант с идеальной теплоотдачей;
• кора деревьев, опилки, щепа – помогут сэкономить деньги;
• пеллеты – требуется предварительная установка сетки.

Для снижения расхода топлива необходимо утеплять и регулярно чистить дымоход, закладывать только сухие дрова твердых пород деревьев: дуб, осина, акация.

мастер-класс по изготовлению

Внешне печь Булерьян напоминает буржуйку с причудливым дизайном. Но эффективность этого устройства гораздо выше, а область применения шире.

Достаточно широко распространены модели промышленного производства, но, изготовив печь булерьян своими руками, можно обеспечить теплом гараж, хозпостройку и даже небольшой дом. Согласитесь, идея интересная, да и экономия на покупке нового агрегата весьма ощутима.

В подготовленной статье вы найдете всю необходимую информацию для строительства теплового пункта. Мы расскажем, как устроена и работает печь Булерьян, опишем, какие материалы и инструменты понадобятся в ходе работы, а также дадим пошаговую инструкцию по изготовлению самоделки.

Кроме того, в статье даны практические советы по обустройству дымохода и обслуживанию отопительной установки. Следуя нашим рекомендациям, вы сможете организовать эффективное и безопасное отопление небольшого помещения.

Содержание статьи:

• Принцип работы печи Булерьян (Бернеран)
• Особенности конструкции и устройства
• Процесс своими руками
• Полезные советы
• Выводы и полезное1 видео по теме 9042

Принцип работы печи Булерьян (Бернеран)

Принцип работы булерьяна по-своему гениален. В нем сочетаются черты печи длительного горения и конвекции воздушных масс по специальным трубкам. Эти элементы позволяют сразу визуально отличить печь Булерьян от других устройств этого типа. Камера сгорания устроена так, что топливо сгорает медленно.

Обычно нагрузка рассчитана на 12 часов непрерывной работы. Это позволяет обеспечить круглосуточную работу устройства всего при двух загрузках топлива: утренней и вечерней.

Изюминкой дизайна являются воздуховоды. Они интегрированы в корпус камеры сгорания и являются его частью. Верхний и нижний срез этих трубок остается открытым.

При желании боковые стенки корпуса печи Булерьян можно сделать двойными, приварив сверху еще один лист металла для снижения теплопотерь

Снизу в воздуховоды поступает холодный воздух, который достаточно быстро нагревается и выходит через верхние отверстия в помещение. Конвекция осуществляется постоянно, поэтому постепенно весь воздух в помещении хорошо и быстро прогревается до комфортного уровня .

Использование трубок в качестве корпуса устройства имеет еще один несомненный плюс: постоянная циркуляция воздуха не позволяет поверхности нагреваться до опасного уровня. В результате обжечься при прикосновении к печи Булерьян намного сложнее, чем при соприкосновении с поверхностью печи.

Таким способом можно нагревать не только воздух, но и воду. Для этого вам придется соединить печь Булерьян с теплообменником, через который она будет проходить.

Движение воздушных масс по воздуховодам, расположенным на боковых стенках корпуса, осуществляется естественным путем: холодный воздух поступает снизу, горячий воздух движется вверх

Стоит отметить, что для обеспечения процесса сгорания топлива в таком устройстве , сначала производится розжиг, при котором дрова постепенно подсыпаются небольшими порциями, пока камера не заполнится. После этого остается только каждые 12 часов загружать дрова в топку.

В топке осуществляется процесс медленного сжигания дров, который проходит в две стадии, как и в других котлах этого типа. Во-первых, топливо сгорает медленно с небольшим количеством кислорода. В результате этого процесса образуется горючий газ. Затем он соединяется с воздухом.

Второй этап – это сжигание этой газовоздушной смеси, при которой выделяется большое количество тепловой энергии.

Фотогалерея

Фото

Печь Булерьян используется в малоэтажных домах. Благодаря конструктивным особенностям агрегат отличается повышенной теплоемкостью, позволяет быстро обогреть помещение

Печи Булерьян относятся к категории твердотопливных. Наличие теплообменных труб позволяет снизить расход топлива, не снижая производительности

В ассортименте, предлагаемом промышленностью, много предложений данного типа печи. Вы можете выбрать модель для устройства системы отопления на его базе или для дополнительного обогрева отдельных помещений

Если оборудовать самодельную или покупную печь Булерьян специальной горелкой и маслобаком, то ее можно топить отработкой

Самодельные булерьяны в большинстве случаев используются для обогрева зимних садов и теплиц

Булерьяны активно используются в гаражах и мастерских, не подключенных к сетям централизованного теплоснабжения.

В монтаже дымохода для этого вида печей особых хитростей нет. Достаточно собрать обычный дымовой канал из оцинкованной или окрашенной антикоррозийной краской трубы

Бурельная печь мини-типа не требует усиления перекрытия и организации отдельного фундамента. Может быть подключен к стенному или корневому дымовому каналу

Эффективный обогреватель для быстрого обогрева

Использование твердого топлива

Установка мини печи в частном доме

Дооснащение печи для использования отработки

Булерьян в отоплении зимнего сада

Практичное отопление гаража и мастерской

Монтаж обычного металлического дымохода

Подключение к основному дымоходу

Заводские печи и Отличаются высоким КПД, поскольку позволяют получить гораздо больше тепла, чем при обычном дровяном сжигании. КПД печи Булерьян за счет реализации данной технологии составляет около 80%.

Производительность даже небольших моделей может превышать пять кубометров теплого воздуха в час, что вполне достаточно даже для просторных помещений.

Особенности конструкции и устройства

Печь булерьян состоит из таких элементов, как:

• камера сгорания, образованная из гнутых труб и полос металла;
• вторичная камера сгорания;
• задняя стенка;
• передняя стенка;
• дверца для загрузки топлива;
• патрубок для дымохода;
• зольник;
• инжектор;
• дымоход;
• регулятор мощности;
• продул и т.д.

Задняя стенка выполнена из двух листов металла, разделенных небольшим промежутком. Это предохраняет часть устройства от нагрева до высоких температур, а также повышает общий КПД печи. Во вторичной камере сгорания осуществляется сжигание горючих газов, образующихся при распаде топлива в первичной части камеры сгорания.

Прежде чем приступить к работе по изготовлению печи Булерьян своими руками, следует подробно изучить ее конструкцию и принцип работы (+)

Помимо дверцы, на передней стенке имеется ручка, с помощью которой количество воздуха, поступающего в камеру, регулируется. Дымоход выполняет аналогичные функции. Вы можете использовать только один из этих элементов для управления процессом горения или использовать их одновременно.

Размеры зольника, т.е. емкости для сбора золы небольшие, и это оправдано. Если печь булерьян пустить правильно, то в процессе работы дрова сгорят почти полностью, поэтому золы получится минимальное количество или ее не будет вовсе.

В переднюю дверь вмонтирован ряд важных элементов. Его собирают отдельно, а затем подвешивают с помощью приваренных металлических петель. Ради повышения КПД устройства некоторые производители закрывают печь Булерьян двойным кожухом. Это не обязательный, но желательный элемент дизайна.

При наличии достаточного количества листового металла в конце основной сборки печи можно сверху на трубы наварить криволинейные элементы, которые скроют трубчатые «ребра» и сделают устройство более безопасным.

Галерея изображений

Фото

Бурельская печь заводского изготовления

Модернизация с доборными элементами

Укладка деревянной бочки

Булерьян домашний камин

Процесс изготовления своими руками

Для успешной резки металла специалисты рекомендуют использовать шаблоны.

Для вырезания деталей из листового металла рекомендуется использовать картонные шаблоны для точного соблюдения размеров и конфигурации элементов.

Основным материалом для изготовления печи Булерьян является листовой металл толщиной 5-6 мм и металлические трубы примерно с такой же толщиной стенки и наружным диаметром 50-60 мм.

Для придания трубчатым элементам нужной конфигурации желательно использовать . Для проверки положения отдельных элементов относительно друг друга используйте строительный гидравлический уровень.

Для нормального протекания рабочего процесса вам потребуется ряд приспособлений и материалов:

• электроды к сварочному аппарату;
• ;
• рулетка;
• маркер;
• хомуты;
• квадрат;
• линейка;
• шлифовальный станок.

Обычно начинают с резки металла и резки труб. Затем остатки металла удаляют, а отдельные элементы сваривают между собой, постепенно собирая печь.

Необходимо нарезать необходимое количество труб (например, восемь штук, в зависимости от особенностей проекта) длиной 120 см. С помощью трубогиба их сгибают до радиуса 225 мм. Последовательно из листа металла вырезают элементы задней и передней стенок, двери, регуляторы и планки для кузова.

Трубы для боковых стен печи Булерьян необходимо уложить на ровную поверхность и зафиксировать их положение деревянными брусьями

Оставшийся металл идет на изготовление дверных элементов, зольника, форсунок и т.п. V-образная камера. Металлические полоски для корпуса нарезаются немного шире внешнего диаметра трубок. На концах делаются овальные надрезы, чтобы их можно было приварить вплотную к трубкам.

Боковые воздуховоды соединяю в местах соприкосновения сваркой, затем внутри устанавливаю V-образный поддон для разделения дожигающей камеры звенеть. Альтернативный вариант – просто вырезать из металлической трубы куски подходящей длины. Но его диаметр должен быть больше, чем у конструкции, которая используется для корпуса устройства.

Сборка устройства начинается с трубок. Правильно согнутые элементы необходимо располагать в шахматном порядке так, чтобы задняя сторона конструкции находилась внизу, а передняя – вверху.

Чтобы трубы находились в правильном положении, используйте деревянные бруски толщиной, равной внешнему диаметру металлических элементов.

На боковые трубы накладывают гнутые полоски металла и сначала местами прихватывают сваркой, а затем выполняют сплошной шов на ровном месте без проблем. После этого трубы следует приварить друг к другу в местах соприкосновения.

Полученную конструкцию теперь можно перевернуть и заварить в пространстве между «ребрами» V-образного лотка. Он отделит первичную камеру сгорания от вторичной. В одной из труб передней стенки следует сделать инжектор для подачи воздуха в камеру дожигания.

В боковой трубе делается отверстие, в которое вваривается узкий инжектор для обеспечения поступления воздуха во вторую секцию топочной камеры

После этого можно продолжить формирование корпуса печки путем приваривания металлических полос предварительно разрезанные на ребра. Оптимальный вариант, когда в корпус утоплено около двух третей диаметра трубы, а треть этих элементов остается снаружи. С изготовлением передней стенки печи придется повозиться.

В передней стенке печи Булерьян делается достаточно просторное отверстие под загрузочную дверку, к которой приваривается небольшой бортик

В заготовке для дверцы сначала делается отверстие под поддувал. К нему приваривается труба, в которой будет установлена ​​заслонка, регулирующая поток воздуха, поступающий в первичную камеру сгорания.

Для заслонки нужно вырезать круглую деталь, диаметр которой точно соответствует размеру насадки. К демпферу приварен штифт. После этого в патрубке по оси делается отверстие, в которое вставляется этот штифт.

Если элементы печи Булерьян вырезаны и уложены правильно, то готовый корпус будет выглядеть аккуратно. При сборке нужно контролировать положение каждой детали с помощью строительного уровня

В заготовке для передней стенки делается отверстие под дверь. К нему по окружности приваривается узкая полоска металла.

Две такие полоски металла нужно приварить к самой двери, одну по самому краю, другая должна быть внутри на некотором расстоянии от первой. Если все сделать в соответствии с чертежами, «воротник» на передней стенке обязательно войдет в зазор между краями двери.

На круглой дверце выполнены две стороны, между которыми ровно должна входить сторона, приваренная к передней стенке печи Булерьян

В это пространство рекомендуется проложить асбестовый трос, чтобы обеспечить максимальную герметичность при закрытии дверцы .Теперь нужно приварить к двери ее внутреннюю часть, а также петли с одной стороны и эксцентриковую защелку с другой.

Эксцентриковый замок обеспечивает плотное прилегание дверцы к передней стенке печи для максимальной герметичности, что немаловажно в процессе длительного горения дров.

Шибер с заслонкой на дверце печи Булерьян позволяет регулировать количество поступающего внутрь воздуха для установления оптимального режима работы устройства

Неопытному мастеру лучше заказать этот предмет у профессионального токаря. На корпус печи также крепятся петли и металлический штифт-защелка.

Теперь приварите двойную заднюю стенку с отверстием для трубы дымохода. Этот элемент сначала наносят на готовую конструкцию, чтобы убедиться, что ее контуры точно совпадают с очертаниями скрепленных между собой труб.

Для того, чтобы размеры двери точно соответствовали параметрам отверстия на передней стенке, рекомендуется предварительно приварить все необходимые элементы двери и «примерить» размеры загрузочной кромки

На данном этапе , можно без особых проблем отрезать лишнее. Это касается и других элементов – перед сваркой их проверяют на совпадение и при необходимости корректируют. Теперь печь почти готова. К корпусу нужно приварить четыре ножки. Их можно сделать из гнутых отрезков толстой проволоки.

Изготовление эксцентриковой защелки дверцы печи Булерьян требует большой аккуратности, этот элемент лучше заказать у хорошего мастера

Ножки приварены к передней и задней стенкам корпуса. Готовое устройство устанавливается на ровное и прочное основание, покрытое огнеупорными материалами: асбестом, даже шифером, керамической плиткой и т.п.

Стены вокруг печи также не помешает защитить от воздействия высоких температур.

Ножки для корпуса печи Булерьян можно сделать из очень толстой проволоки или гнутых тонких трубочек. Важно придать устройству устойчивость и правильное положение.

Теперь к дымоходу подсоединяется труба и фиксируется муфтовым соединением. В этом случае трубы устанавливаются в положении против направления движения газа, хотя производитель рекомендует поступать иначе. Дымоход рекомендуется утеплить, например, с помощью минеральной ваты.

Металлические петли для дверцы печи Булерьян не сложно сделать самостоятельно из подручных средств и приварить в нужном месте

Полезные советы

«Неправильный» монтаж в связи с необходимостью защиты конструкции от смолы, которая образуется в результате горения древесины. Если не предусмотреть этот момент, то смола будет вытекать из печи, а с такой установки она останется в дымоходе и постепенно выгорит.

По окончании сборки печь булерьян устанавливается на ровное и огнеупорное основание и подключается к дымоходу.При этом соблюдение правил пожарной безопасности

Засор смолы для печи Булерьян практически неизбежен. Со временем смолистые наслоения накапливаются и забивают устройство. Это выражается в заметном снижении эффективности его работы, снижении тяги, проблемах со свободным ходом ворот. Итак, пора чистить печку.

Облегченный вариант такой чистки – топить прибор осиновыми дровами. К сожалению, практическая польза от такой меры невелика и недолговечна.

Лучший способ избавиться от загрязнения смолой – сжигание. Для этого печь сильно протапливают открытым зольником, фактически прокаливая все каналы. В результате смолистые отложения выгорают.

На базе печи Булерьян можно организовать автономную систему отопления:

Галерея изображений

Фото

На базе печи Бурелян можно организовать автономную систему отопления, отличающуюся высокой производительностью

Большинство часто на базе печи бурельцы устраивают воздушное отопление. Для его организации не требуется особой доработки и модернизации печи

Для организации воздушного отопления достаточно подсоединить воздуховоды к трубам топки печи ветрозащитный экран и занесите их в помещение, которое необходимо обогреть

Для устройства нагрева воды придется потрудиться. К печке потребуется подключить трубчатый теплообменник или котел, на базе которого строится система отопления с циркуляционным насосом, расширительным баком, радиаторами и группой безопасности

Бурелян как основа для автономного отопления

Основа воздушного отопления

Присоединение каналов их гофр к трубам топки

Устройство водяного отопления

Некоторые умельцы используют кислород для прожига топки, поднося сопло баллона к зольнику. Это крайне опасная операция, нарушающая правила пожарной безопасности. Неосторожное обращение с кислородным баллоном вблизи открытого огня может привести к взрыву.

В качестве топлива для печи Булерьян можно использовать не только дрова, но и древесные отходы (стружку) или . Важным условием является низкая влажность топлива. Чем меньше влаги, тем меньше смолы образуется внутри печи, и тем реже ее придется чистить.

При работе печи необходимо подобрать такой режим работы, чтобы получить максимальное тепло при минимальном смолообразовании. Если будет найден оптимальный вариант, чистку нужно будет произвести всего пару раз за отопительный сезон.

Выводы и полезное видео по теме

Посмотреть реальный опыт изготовления печи Булерьян из подручных материалов можно здесь:

Самостоятельное изготовление такого устройства – задача не из легких. Зато в результате получается высокопроизводительный и удобный обогреватель. Специалисты отмечают, что при правильном монтаже и соблюдении условий эксплуатации срок службы печи Булерьян практически не ограничен.

Поделитесь с читателями своим опытом изготовления и использования печи Булерьян. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы, участвуйте в обсуждениях и прикрепляйте фотографии своих самоделок. Форма обратной связи расположена ниже.

Буржуйка, печь, камин. Где в Украине можно купить отопительное оборудование и как его установить?

Поиск

23 сентября 2022 г.

19

Обязательно прочитать

Как работают буржуйки для дома и сколько они стоят? Что такое печь Булерьян? И можно ли установить печь в квартире? На эти вопросы были даны ответы Фокус .

связанное видео

Скорее всего зимой 2022-2023 гг. Украине грозит энергетический кризис, поэтому многие сегодня готовятся к отопительному сезону самостоятельно. Фокус Я выяснил, в каких случаях стоит покупать буржуйки, печи и камины, сколько стоят эти средства отопления, каковы требования к их установке в частных домах и многоэтажных квартирах.

Как правильно выбрать буржуйку?

Буржуйкой называют металлическую печь длительного горения. Чаще всего буржуйки оснащаются варочными панелями, что дает возможность хоть разогревать пищу, чтобы не готовить. Но основное их предназначение – обогревать помещение.

Современные буржуйки для дома практически ничем не отличаются от своих предшественников, которые использовались в начале ХХ века. Изготовлен из металла, оборудован зольником (выдвижной нижний ящик, в который ссыпается зола при сгорании дров или углей, его еще называют поддувалом), топливником (место для загрузки дров), дверцей, дымоходом . Ноги прикреплены к туловищу.

На что обратить внимание при выборе буржуйки для дома?

• Состояние ресурсов. Корпус буржуйки обычно состоит из нескольких металлических деталей, скрепленных сваркой. Швы должны быть аккуратными, надежными, аккуратными и плотно соединять детали.
• Состояние корпуса, качество металла. Осмотрите корпус на наличие ямок, вмятин, трещин, коррозии. Если столько недостатков, то не стоит тратиться на печку. Металл (обычно сталь) должен быть толстым (не менее 0,3 см), а в обедненных местах – еще толще (от 0,5 см).
• Крепление дверцы и пепельницы. Не должен висеть на дверных петлях. Убедитесь, что он плотно закрыт. Пепельница должна выдвигаться и легко вставляться.
• Наличие двери (задвижка). Заслонка монтируется в дымоходе, чтобы пользователь мог регулировать подачу воздуха для улучшения воздушного потока. Ручка двери должна поворачиваться без особых усилий.
• аккумулятор тепла . Некоторые буржуйки имеют внешнее крепление для шамотного кирпича и самих кирпичей, которые фактически работают как аккумуляторы тепла. В закладке дров такая печь может дольше обогревать помещение.
• Краска. Чаще всего печи окрашивают в разные цвета – черный, серый, красный. Спросите у продавца или производителя, не пахнет ли краска при нагревании. Если краска некачественная, из печи будет исходить неприятный запах, и в этом случае ее придется использовать на улице или в каком-нибудь «техническом» помещении, например ангаре или гараже.
• Максимальная площадь отапливаемого помещения. Производитель всегда указывает, какую площадь может обогреть печь. Здесь, как иногда указывают, нужно быть предельно осторожным. квадратных метров и иногда – кубических метров . Перевести кубические метры в квадратные метры довольно просто. Для этого нужно разделить количество кубометров на высоту помещения.

Например, буржуйка отапливает 40 куб. м и высота потолков в вашем доме 1,8 м: 40÷1,8=22 квадратных метра

как работает буржуйка

Обычно «классическая» буржуйка работает на дровах (реже – на углях). Дрова помещаются в топку и поджигаются. Зола от сгоревших поленьев высыпается в зольник через отверстия, просверленные в дне топки. Пепельница при этом должна быть приоткрыта, чтобы в духовку поступал воздух, а огонь не гас. Угарный газ (дым) поднимается из печи и выходит в дымоход. Если в дымоходе есть задвижка (камера), можно увеличить тягу, слегка приоткрыв ее, и дым будет выходить интенсивнее.

Печка при нагревании отдает тепло, т.е. нагревает воздух вокруг себя. Важно помнить, что теплый воздух поднимается вверх, и если вы спите, например, на верхней койке, вам будет очень жарко, а воздух у пола может быть холодным. Сквозняк может возникнуть из-за «попадания» холодного воздуха из другого неотапливаемого помещения. Представьте, что буржуйка, печка или булера обогревают только помещение, в котором находятся: в других комнатах частного дома все равно будет холодно.

чем отличается булерьян от буржуйки

Топка двухкамерная . В верхней части топки печей типа Булерьян находится перегородка, которая делит ее на две части, или, как говорят профессионалы, два помещения. В первой камере горят дрова, а во второй, верхней камере, скапливаются вторичные газы. При сгорании эти газы выделяют дополнительное тепло. Классические буржуйки, как правило, не имеют второй камеры в топке, поэтому пользователям приходится держать зольник приоткрытым, чтобы кислород поступал в топку, а дрова продолжали гореть с достаточной интенсивностью. В целом наличие перегородки увеличивает теплоотдачу, а на дровяном настиле булерьян может работать до 10 часов.

Вторая особенность печи Булерьян, конвекционные трубы то есть окружающие корпус. Кислород проходит по этим трубам, нагревается, поднимается, через сопла снизу поступает холодный воздух, прогревается, поднимается: благодаря цикличности этого процесса печь дольше остается горячей и очень быстро нагревается – чуть более 10 минут. .

Чем отличается буржуйка от буржуйки?

Модерн для выпечки Очень похож на кухонную плиту для дома. Имеет 3-х комфорную печь, духовку, плиту (обычно без перегородки), дымоход (может не иметь заслонки), пепельницу. Печи изготавливаются из чугуна или стали. На топки иногда устанавливают дверку с огнеупорным стеклом, чтобы было видно огонь. Все это делает печь более функциональной: для отопления, приготовления пищи и даже оформления кухни.

На рынке представлены печи-камины с духовкой и без нее. Их предназначение – обогревать помещение и служить дополнительным источником света.

Можно ли поставить в квартире буржуйку?

Номер. Категорически запрещено законодательством Украины. , буржуйки на буржуйках, печи длительного горения дровяные и булерьян небезопасны. Случайный тлеющий уголь может стать причиной пожара не только в вашей квартире, но и в соседних квартирах. А из случайно закрытого зольника или дымохода не будет выделяться угарный газ, от которого люди могут задохнуться. Такие средства отопления рекомендуется использовать на открытом воздухе или в помещениях, в проект которых входит их установка, т.е. там, где находится дымоход. Квартиры многоэтажных домов не имеют дымоходов, в отличие от частных домов.

Для установки разных типов печей рекомендуем обращаться к специалистам, которые сделают это правильно. Однако если вы решили взять на себя ответственность, а построить буржуйку самостоятельно, то стоит получить инструкцию, но не от блогеров, а от специалистов.

Сколько стоит буржуйка?

На ваше усмотрение можно купить буржуйку б/у или новую. Разные виды буржуев продаются на интернет-маркетах, а также в строительных магазинах Харькова, Киева, Днепра, Николаева, Одессы, Запорожья и других городов Украины. Focus Мы рассмотрели предложения различных интернет-магазинов, чтобы вы могли спланировать свой бюджет перед покупкой.

«Розетка» продает простые буржуйки по 4000 грн. Самый дешевый вариант обойдется в 3750 грн. Более внушительные печи стоят от 6000 грн. и выше.

В «Эпицентре» можно найти отопительные и варочные печи с очень красивым дизайном, огнеупорным стеклом на дверце, разных цветов (бордовый, бежевый, под дерево). Стоимость таких моделей от 11 000 грн до 20 000 грн.

Буржуйки б/у лучше покупать на рынках типа OLX. Нашли очень интересное предложение — печь HIMARS менее чем за 4000 грн! Автор объявления утверждает, что буржуйка «может все превратить в пепел и нагреть в непогоду». Искрометный украинский юмор прилагается.

Армейская печь, украшенная трезубцем, также продается на сайте всего за 5000 грн.

Bigl.ua и prom.ua также имеют широкий ассортимент печей различных типов, как новых, так и бывших в употреблении. Ценовой диапазон следующий: от 2000 грн до 12 000 грн.

На сайте zakupka.com вы можете сравнить цены на отопительные приборы и здесь же с помощью фильтров подобрать подходящую модель. Габариты, назначение, отапливаемая площадь, производитель, место топки, тип конструкции, теплоемкость, диаметр дымохода, зольника и т.д. Выбрать можно по параметрам.

Не лишним будет посетить специализированные магазины такие как:

• teplota.com.ua
• pechi-kotly-kamenki.com.ua,
• obigriv.com.ua,
• teplovoz.ua,

предлагает широкий выбор печей булерьян. Они стоят от 13 000 до 40 000 грн.

Сайты некоторых компаний-производителей:

• Elektromotor.com.ua (канадский бренд)
• tehpromproect. com.ua
• skif.ua
• novaslav.com
• ukr-prom.com
• www.uastal.com
• vesuvi-pechi.com.ua

Источник: Riafan

Другие статьи

Последний артикул

Печь булерьян своими руками: схема, чертежи с размерами

Содержание

1. Принцип работы
2. Преимущества и недостатки канадской печи
3. Устройство печи булерьян
4. Размеры
5. Определяем размер печь булерьян
6. Печь булерьян своими руками. Пошаговая инструкция
7. Как правильно топить булерьян
8. Печь булерьян схема конвекции воздушных потоков
9. Положительные и отрицательные стороны устройства
10. Минусы конструкции
11. Конструктивные особенности и принцип работы
12. Доработка и модернизация
13. Распределение тепла в помещения дома
14. Улучшение внешнего вида
15. Переделка буржуйки на жидкое топливо
16. Установка водяного контура
17. Устройство и принцип работы печи

Принцип работы

Конструкция считается безопасной, так как доступ к нагреваемой поверхности ограничен. Схема с жидким теплоносителем может сочетаться с печами Булерьян.

Холодный воздух ползет по низу помещения и благодаря расположенным внизу печным трубам захватывает его и пропускает. Трубки соприкасаются с топкой, в результате чего воздух нагревается и выходит уже горячим. Возникает принудительная конвекция.

От дров, поступающих в печь, продукты сгорания не испаряются моментально на улицу, а подвергаются вторичному сгоранию в соседней камере, где наблюдается очень высокая температура. Пройдя весь процесс дожига газовоздушной композиции, теплообмен увеличивается до 80%.

Температура воздуха в трубах достигает 120 градусов Цельсия через 15 минут. Поэтому можно сказать, что топливо будет расходоваться медленно и экономно. На полный день вам понадобится две-три закладки дров.

Тепло сохраняется благодаря регуляторам на дымоходе и двери. Когда от дров останется только тепло, их можно накрыть, и все тепло останется в помещении. Для отопления подходят все древесные отходы, торфяные брикеты, картонные изделия, древесина. Единственное, что нельзя использовать, это уголь.

На самом деле, являясь той же «буржуйкой», Булерьян обладает особым шармом и шармом, не так ли?

Специфика использования печи Булерьян изначально предполагала соблюдение нескольких обязательных требований, которые впоследствии сделали агрегат известным во всем мире. Конструкция нагревателя должна обеспечивать:

1. Мобильность. Поскольку вырубка деревьев предполагает постоянное перемещение по лесу, печь дровосеков постоянно перевозят с одного места на другое, а с транспорта в помещение переносят вручную.
2. Компактность. Агрегат должен иметь конфигурацию и размеры, позволяющие устанавливать устройство в небольших временных постройках.
3. Безопасность. Поскольку эксплуатация булерьяна предусматривает установку обогревателя непосредственно в жилом помещении, его конструкция должна исключать возможность утечки угарного газа. Сделать это удалось за счет герметичной рабочей камеры и решения в пользу одностворчатой ​​схемы. Немаловажно и то, что конфигурация корпуса исключает случайный контакт с раскаленным металлом корпуса печи.
4. Производительность. Использование принудительной конвекции позволяет прогреть помещение в рекордно короткие сроки. Это условие выполняется благодаря системе каналов, ускоряющих воздухообмен.
5. Возможность длительной работы. Конфигурация рабочей зоны и конструкция поддувала позволяет булерьяну работать несколько часов от одной загрузки топлива, причем в качестве топлива могут использоваться дрова, кора, щепа, стружка и т.д. корпус перегревается и деформируется. В результате геометрия устройства искажается, топочная дверца не закрывается, появляются трещины в местах сварных соединений.
6. Простота и надежность. При разработке конструкции твердотопливной установки инженеры учитывали, что она будет эксплуатироваться в удаленных от цивилизации местах. Для изготовления или ремонта канадской буржуйки не требуется специального оборудования или дорогостоящих материалов, а для новичка в эксплуатации печи достаточно небольшого инструктажа.

Как видите, достоинства булерьяна были заложены в конструкцию еще на этапе проектирования. Возможно, разработчики даже не подозревали, что их детище станет настолько популярным и будет использоваться как в быту, так и на производстве. Конечно, как и любая другая конструкция, аэрогриль такого типа не лишен некоторых недостатков. Во-первых, заявленной производительности агрегат достигает только при использовании абсолютно сухих дров. При влажности топлива более 10% выделяющиеся водяные пары препятствуют поступлению воздуха и снижают интенсивность горения, что приводит к снижению КПД. Кроме того, как и любая буржуйка, булерьян не удерживает тепло вообще – достаточно, чтобы топливо выгорело, как температура в помещении начинает падать.

Модельный ряд печей типа Булерьян содержит множество типов, отличающихся мощностью и комплектацией

К недостаткам конструкции относится то, что работа печи предполагает газогенераторный режим работы, при котором дрова больше тлеют, чем горят . Этот процесс сопровождается повышенным дымообразованием, что приводит к выбросу вредных веществ и смолистых отложений в дымовой канал. Зачастую внешняя часть дымохода и близлежащие участки крыши покрыты маслянистым веществом, что не добавляет рисунку привлекательности.

Также важно, чтобы при установке печи выдвигались дополнительные требования к теплоизоляции и высоте дымохода, иначе ее эффективность будет снижена.

Как видите, агрегат не лишен недостатков, на которые честно указывают как сами разработчики, так и владельцы. Тем не менее, многочисленные преимущества булерьяна сделали этот обогреватель одним из самых популярных агрегатов на рынке малогабаритной твердотопливной техники.

Устройство печи Булерьян

Духовка изготовлена ​​из металла. Устройство Булерьяна включает в себя конвектор из труб большого диаметра, люк для загрузки топлива, нагнетательные патрубки и заслонки.

Конвектор представляет собой металлическую трубу, изогнутую в виде дуг. Они устанавливаются вертикально и соединяются между собой в месте пересечения. Таким образом, между внутренними поверхностями труб образуется топка. Воздушная масса поступает снизу конвектора. При нагревании воздух движется вверх.

Как устроена печь

Внутри топки есть перегородка. Необходимо сформировать вторичную камеру, в которую через нагнетательные трубки поступает воздух.

В нем происходит дожигание продуктов, образующихся в результате пиролиза. Такая конструкция топки увеличивает КПД печи. Люк для загрузки дров оснащен термостойким стеклом. Это позволяет контролировать процесс горения. В нижней части двери находится вентилятор.

Сам котел может быть размещен в корпусе. Источник фото: ecoteplo.pro

Оснащен заслонкой для регулирования потока воздуха, подаваемого в топку. Плотное прилегание люка к корпусу Булерьяна обеспечивает запорный механизм. Задняя часть печи оборудована дымоходом. Он необходим для удаления продуктов сгорания в атмосферу. Дымоход оборудован заслонкой, регулирующей тягу.

Размеры

Котел российского производства производится по лицензии немецкой компании. Принцип работы печей Булерьян и Бренеран ничем не отличается. На некоторых моделях отечественного производства люк загрузки топлива выполнен без смотрового окна. Твердотопливный котел Булерьян может комплектоваться защитным экраном. Это исключает риск ожога при прикосновении к духовке.

Определяем размеры печи булерьяна

Габариты печи имеют большое значение. В самом коротком, маленьком булерьяне (при длине 455 мм, ширине 620 мм, высоте 555 мм), соответственно, топка маленькая, поэтому места для дров не так много.

Топливо горит в таком миниатюрном котле от двух до шести часов. Это зависит от породы древесины, качества дров, толщины пропила. Соответственно, площадь отапливаемого помещения будет небольшой – это необходимо учитывать при выборе размера будущего булерьяна. выбрано.

Разумеется, для помещений площадью более двадцати квадратных метров предназначены печи длительного горения с большими габаритами. Средние габариты булерьяна составляют: длина – 835 мм, ширина – 436 мм, высота – 640 мм. Большая печь имеет следующие параметры: 950 мм на 676 мм при высоте 1505 мм.

Каркас самодельной печи Булерьян

Печь Булерьян своими руками. Пошаговая инструкция

Чтобы сделать печь булерьян своими руками, следует приобрести металлические трубы, диаметр каждой из которых будет от 50 до 60 миллиметров. Также необходимо купить металл в листах. Помните, что температура горения в топке довольно высокая, а значит, и толщина листов должна быть соответствующей (около 5-6 миллиметров). Для выполнения этой работы вам понадобится трубогиб, сварочный аппарат и самый стандартный набор инструментов.

Далее выполните следующие действия:

1. Согните секции труб.
2. Для изготовления устройств, предназначенных для сбора конденсата и удаления дыма.
3. Сделать заслонки для выпускного отверстия и вентилятора.
4. Сделать двери топочной камеры.
5. Отделка металлическими листами пространства, расположенного между трубами.
6. Установите дверь и замок.
7. Изготовить и обрезать ножки, которые также выполнены из металла.

Из трубы необходимо сделать одинаковые отрезки, длина каждого из которых будет 1,2 метра. С помощью трубогиба их нужно согнуть на радиус 225 миллиметров. Полученные трубы следует установить в шахматном порядке.

Для того чтобы избавиться от конденсата, а также лишнего дыма, необходимо соорудить специальное Т-образное устройство, благодаря которому влага будет стекать вниз, а дым, наоборот, подниматься вверх. Также имеется специальный клапан для удаления влаги, который необходимо закрыть сразу после того, как ее излишки вытекли.

Ну а для удаления дыма из трубы следует сделать специальную заслонку. Кстати, с его помощью можно регулировать и силу тяги. При этом на поддувало, расположенное на входной двери, устанавливается глухая заслонка.

Самым сложным элементом этой печи считается входная дверца, которую необходимо сделать практически герметичной. Помните, что чем плотнее дверь прилегает к агрегату, тем выше эффективность его работы.

Из трубы большого диаметра следует сделать два кольца, плотно входящих друг в друга. Для этого из трубы диаметром 35 сантиметров следует вырезать куски по 4 сантиметра, один из которых разрезается и разворачивается. Далее с помощью кольца, диаметр которого оказался меньше, делается лицевая сторона топки. А второе кольцо приваривается к кругу, вырезанному из листа металла и используемому при установке двери.

Затем к полученной конструкции приваривается еще одно кольцо, диаметр которого будет чуть меньше того, что было приварено ранее. Таким образом, между кольцами на двери образуется зазор. Именно в него необходимо уложить асбестовый шнур и заняться установкой демпфера.

А теперь пора вернуться к трубам, которые были согнуты в начале работы. Берем две трубы, делаем в них отверстия, к которым привариваем нагнетательные трубки. Этот элемент представляет собой 150-миллиметровую трубу диаметром 15 мм. Это необходимо для того, чтобы подключить к топке другие конвекционные элементы.

Из всех восьми труб сварить каркас, поставив между ними перегородку. Для нее лучше всего использовать лист металла толщиной не менее 6 мм. С помощью полос, вырезанных из листового металла, заделываем все щели между трубами. Для этого используется сварка. Благодаря таким действиям мы создаем сам корпус печи. Совет: чтобы максимально точно вырезать перегородки между трубами, лучше всего использовать шаблоны из картона или любого другого гибочного материала.

Будет просто отлично, если вы не поленитесь и установите на дверцу духовки специальный замок. Он должен быть выполнен в виде эксцентрика, фиксирующего петлю, предварительно закрепленную на дверце духовки. Если продолжать прокручивать устройство дальше, дверь с каждым поворотом будет прилегать все плотнее и плотнее. К сожалению, сделать такой замок в домашних условиях невозможно, так как требуется токарный станок. В связи с этим для ее изготовления нужно обращаться к специалисту. Осталось сделать петли, установить дверцу и, конечно же, прикрепить ножки к печке. Последний, кстати, легко сделать из квадратной трубы.

Как видите, процесс изготовления булерьяна достаточно трудоемкий и требует определенных навыков, а также специальных инструментов. Однако при большом желании сделать его в домашних условиях вполне реально. А установка агрегата не вызовет затруднений даже у новичка.

Как правильно топить булерьян

Ну, теперь, когда почти все известно, вкратце о том, как правильно топить булерьян. Во-первых, желательно положить в топку сухое топливо, в количестве, необходимом для прогрева дымохода и образования углей. Причем старые угли и золу желательно вообще не вычищать, оставляя слой, который будет немного прикрывать металл, предохраняя его от выгорания. Полностью откройте заслонку дымохода и продуйте, исходя из необходимой скорости розжига и других факторов, сухих дров, ветреной погоды.

Когда первая “доза” сгорает примерно на две трети, выделяется достаточно тепла. Можно сделать основную закладку, крупную, но очень рекомендую – сухие дрова

Важно понимать, что медленное горение или тление происходит в пределах 500 – 650 градусов. Это значит, что сырые дрова, смолистая древесина, отходы, содержащие химикаты и клеи, все это будет ускоренными темпами оставлять отложения и влагу на стенках дымохода.

Читайте также: Дом Дмитрия Киселева: где живет известный телеведущий

Также не используйте уголь или кокс. Воздух, выполняющий роль теплоносителя, не успеет отвести всю энергию от поверхностей теплообменника. И большая часть улетит в дымоход. К тому же повышенная температура газов в дымоходе повысит риск возгорания сажи, и металл печи прогорит.

Топка Булерьян схема конвекции воздушных потоков

Итак, в дальнейшем нагретый дымоход обеспечит розжиг и дальнейшее горение, в нужном режиме. И это скорее всего экономичный режим. Максимально экономично буллер работает с закрытыми воздуходувкой и заслонкой. В процессе горения начнет включаться эффект дожигания пиролизных газов. Если уменьшить доступ воздуха через поддувало, то газы, образующиеся при недостатке кислорода в основной топке, будут дополнительно догорать в верхней камере, отделенной по перегородке. На входе через форсунки всасывается горячий воздух.

С его помощью газы будут выделять больше энергии при медленном тлении дров. Внизу, под печкой, более холодный воздух подхватывается тягой, создаваемой уже нагретым потоком в трубах конвектора, и «выстреливает» вверх. Конвекционные процессы заставляют воздушные массы циркулировать в помещении, что обеспечивает высокую скорость нагрева, чем и ценится буллер. Следует отметить, что благодаря особой конструкции температура наружных поверхностей печи остается достаточно низкой. Это снижает риск возгорания и вероятность ожогов значительно снижается. Для этого нужно «искать» место погорячее.

Положительные и отрицательные стороны устройства

Бренеран – удачная конструкция, работающая на твердом топливе. Имеет много преимуществ:

• Корпус служит принудительным конвектором, через который проходит весь кислород в помещении. При этом воздухообмен осуществляется естественным путем – за счет разной плотности нагретого и холодного воздуха.
• Можно отапливать торфяными брикетами, бревнами, макулатурой и деревообрабатывающими производствами.
• Высокий КПД печи – достигает 80%.
• Чертежи этого отопительного прибора широко распространены, и их без особого труда можно найти во всемирной паутине.
• Материалы и оборудование для монтажа изделия достаточно простые и не очень дорогие. Вам понадобится сварочный аппарат, трубогиб, металлические листы и теплообменники из нержавеющей стали.
• Установка самого оборудования достаточно проста, как и принцип его работы.

Минусы дизайна

Булерьян не имеет видимых отрицательных сторон. Эти устройства получили название «печи без недостатков». Но если хорошо разобраться в конструкции, то можно найти и отрицательные моменты:

• Сжигание каменного угля в печи может повредить устройство. Также не допускается использование легковоспламеняющихся жидкостей и газов.
• Принцип действия основан на сжигании дров и бумаги. При этом выделяется реакционная вода, которая образуется при распаде молекул живых организмов.

Современный дизайн

Продавцы, рекламирующие бренераны, говорят, что при горении дерево не образует золы, а она присутствует в древесине с самого начала. Поэтому частицы золы летят в трубу дымохода.

При разложении органики выделяются углеводородные радикалы, снижающие КПД печи на 6%. Это небольшая цифра, но для отопительных приборов в быту радикалы достаточно опасны.

Образующаяся вода после реакции выпадает в виде конденсата. Причем это не просто загрязненная жидкость, а смесь частиц золы и тончайшей пленки, свернутой в шар. Образовавшиеся токсины, имеющие неприятный запах, попадают в отстойник. Эту «воду» постоянно нужно куда-то выводить, потому что в огород ее выливать нельзя — иначе будет отравлена ​​почва. В связи с этим не очень приятным явлением в теплицах часто используют нагревательный прибор, где необходимо ежегодно обновлять почву.

Конструктивные особенности и принцип действия

При разработке Бренарана канадские специалисты использовали давно известную конструкцию конвекционного котла длительного горения, называемого теплотворной печью. За счет увеличения дверцы топки появилась возможность загружать не только рубленые бревна, но и части корневищ, а также крупные бревна. Новая форма поддувала — в виде трубы, врезанной в загрузочный люк, позволила отказаться от двухдверной схемы. Для регулировки количества воздуха, необходимого для сгорания топлива, внутри нагнетателя устанавливался дроссель — круглая поворотная заслонка. Вынесенный наружу рычаг управления дроссельной заслонкой позволяет при необходимости уменьшать или увеличивать поток воздуха, регулируя тем самым мощность булерьяна.

Булерьян строительный

Топка отопительного агрегата представляет собой металлический цилиндр, по обеим сторонам которого через равные промежутки врезаны трубчатые металлические теплообменники, изогнутые в виде колен. Благодаря тому, что две трети диаметра труб утоплены в корпус топки и находятся в зоне горения, воздух получает до 70% тепла, которое выделяется при сгорании дров. Остальные килокалории нагревают корпус печки и в последующем также расходуются на обогрев помещения. Благодаря такому распределению корпус булерьяна обычно нагревается всего до 60-65°С, в то время как воздух, выходящий из конвекционных каналов, имеет температуру более 100°С. Надо сказать, что именно высокая скорость нагрева обеспечивает активный подсос холодных воздушных масс в нижнюю часть трубчатых теплообменников и выброс их из верхних отверстий калорифера.

Печное пространство внутри устройства разделено на три камеры. В нижней части печи на высоте до ¼ диаметра корпуса устанавливают металлический под или съемную колосниковую решетку. Можно обойтись и без этих элементов, но с ними будет легче топить печь и удалять золу. Под свод топки на том же расстоянии от корпуса, что и под, вваривается перфорированный металлический лист, который не не доставать до загрузочного люка на четверть длины булерьяна. Верхняя камера предназначена для дожигания летучих соединений, выделяющихся при работе агрегата в газогенераторном режиме.

Быстрый нагрев воздуха обеспечивается конвекционными теплообменниками, составляющими ядро ​​топки

Отвод продуктов сгорания происходит через отверстие, которое расположено в камере дожигания, со стороны задней стенки топки Ед. изм. В начале дымового канала монтируется заслонка с вырезанным 90-градусным сектором. Кроме того, вокруг шибера (металлической пластины, регулирующей тягу дымохода) имеется зазор не менее 10–15 % диаметра дымохода. Такая конструкция позволяет установить правильную тягу и в то же время не дает проникнуть в помещение угарному газу, даже если дымовой канал полностью перекрыт при интенсивном газообразовании.

К буллерному дымоходу предъявляются повышенные требования

От выходного отверстия отходит горизонтальный участок дымохода, предназначенный для снижения температуры продуктов сгорания, затем устанавливается колено, направляющее трубу вертикально. Здесь же, на «настоящих» агрегатах производства Bulerjan, установлено устройство для пиролизного сжигания газов, называемое экономайзером. Дымовая труба должна быть достаточно высокой для получения качественной тяги и изолирована для предотвращения чрезмерного остывания продуктов сгорания. При несоблюдении этого требования, а также при использовании топлива с повышенной влажностью температура в камере дожигания будет снижается, в результате чего содержание смолы и других небезопасных углеродистых соединений в дымовых газах возрастет.

Доработка и модернизация

Самодельный булерьян имеет непривлекательный внешний вид, поэтому сам по себе может испортить атмосферу в помещении. Часто для исправления этой проблемы конструкцию облагораживают и модернизируют, приваривая к каркасу детали конструкции или различные кованые элементы.

Главное понимать, что в работе этой системы очень важна качественная циркуляция воздуха, поэтому все отверстия должны быть открыты:

Если система отопления установлена ​​в гараже или теплице, то она облагораживать не надо, эстетический вид это не испортит, да и эффективность можно потерять, если печь перемодернизировать.

Распределение тепла по помещениям дома

Применение Булерьяна в многоквартирных домах малоэффективно, так как он не способен обогревать большие площади. Чаще всего такие системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь на своих дачах, используя для этого распределение теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки, что и при установке камина:

Следует помнить о качестве вентиляции в этом случае лучше всего, чтобы монтажом распределения теплого воздуха занимался специалист в данной области .

Улучшение внешнего вида

На сегодняшний день лучшим способом облагородить и придать эстетичный вид печам Булерьян является кирпичная или каменная кладка. Главное, оставить открытыми все отверстия, как для входа холодного, так и для выхода горячего воздуха.

Все каналы печи скрыты

Вы можете оформить интерьер с помощью кирпича и печи, не встраивая саму конструкцию внутрь кладки, как это сделали в этом решении:

Кирпичная стена

В странах Европы эту печь используют как декоративный элемент, что можно сделать и в случае с самодельной конструкцией, встраивая ее в камин или обкладывая систему отопления кирпичной кладкой, как на фото ниже:

Булерьян под камин

Переделка буржуйки на жидкое топливо

Бренеран – переделанная буржуйка, печь с приваренными сверху трубами для обогрева воздуха в помещении. Переделка происходит так же, как и изготовление Булерьяна, которое описано в этой статье выше.

Установка водяного контура

С целью повышения эффективности системы отопления внутри твердотопливной печи вварен водяной конус, который при нагреве воды внутри позволяет нагревать батареи, установленные в помещении. Такие топки очень популярны в сельской местности, так как представляют собой твердотопливные котлы длительного горения. Недостаток таких котлов в том, что трубы, внутри которых нагревается водяная жидкость, забирают часть энергии и снижают КПД топки, но если вам нужно обогреть большое количество помещений, то это будет более эффективным решением для проблема, чем нагревать их теплым воздухом.

Для правильного монтажа водяного контура лучше всего вызвать специалиста или купить готовую систему, в которую затем самостоятельно установить систему водяного отопления. с учетом определенных факторов наклона необходима установка насоса и отвода конденсата, монтаж водяного контура лучше всего доверить профессионалу.

Но если вы все-таки решили реализовать эту систему отопления самостоятельно, то ниже предлагается правильная схема контура водяного отопления:

Устройство и принцип работы печи

На схеме устройство печи Булерьян выглядит следующим образом:

Устройство печи достаточно простое. Внешне это стальной цилиндр, из которого выходят изогнутые трубы, квадратные или круглые. Само устройство похоже на печку – каменку, на основе которой изначально и была сделана печка.

Вся работа печи Булерьян основана на принципе конвекции воздушных потоков. Корпус конструкции выполнен из стали в виде котла, за что некоторые называют топку котлом. Толщиной от 4 до 10 мм и покрыты термостойкой краской. Трубы загибаются на 2/3 в корпус, образуя часть основного механизма печи. Внутри корпуса находится двухъярусная топка, которая ничем не защищена и ее объем напрямую зависит от объема главного цилиндра. Камера сгорания разделена перфорированным стальным листом на два яруса: нижний и верхний.

Общая площадь камеры, около 8%, занимает верхняя часть, в которой осуществляется сжигание летучих соединений, поступающих из нижней камеры (топки).

Дверца для камеры сгорания, как и сам корпус, выполнена из прочной стали, а в некоторых моделях в дверце имеется вставка из термостойкого стекла. Сама дверца имеет большие размеры, что позволяет ставить большие дрова в печь, а также плотно закрывается и имеет надежный замок, который не позволит открыть дверцу во время пожара. Регулятор подачи воздуха с подвижным дросселем (дымовой заслонкой), расположенный на двери, позволяет регулировать силу тяги и выбирать соответствующий режим работы печки, которых в данной модели два:

• Режим разжигания.
• Режим медленного горения.

Первый режим позволяет быстро разогреть духовку. В камере сгорания задается температура, а вырабатываемое тепло равномерно распределяется по всей отапливаемой площади.

Во втором режиме камера заполняется большим количеством дров, которые тлеют в результате установки дымовой заслонки на минимальную подачу воздуха.
