Сегодня разнообразие крепежных элементов – это, как минимум, сотни различных наименований и, соответственно, функций, для которых они предназначены. В сегодняшнем обзоре мастер сантехник рассмотрит назначение и область применения рамного анкера.

Где используется

Анкерные болты сегодня являются одним из наиболее популярных типов крепежных изделий, что связано с их уникальными техническими характеристиками и широкой универсальностью, позволяющей использовать такие элементы для крепления самых различных конструкций и предметов разных габаритов и массы.

Свое название металлический рамный анкер получил потому, что изначально использовался для качественного и надежного монтажа оконных рам и дверных коробок. Сегодня металлический рамный дюбель (другое название рамного анкера) по-прежнему задействован в монтаже оконных и дверных конструкций, но сфера его применения значительно расширилась.

Специалисты, работающие в сфере строительства и ремонта, обратили внимание на универсальность конструкции такого анкерного болта распорного типа, а также на высокую надежность фиксации, которую он обеспечивает, и стали активно использовать его для монтажа отделочных материалов, элементов строительных конструкций, а также предметов различного назначения. В частности, особую популярность этот анкер приобрел при монтаже деревянных брусьев на поверхностях различного типа.

Принцип действия и особенности конструкции

Технические возможности рамного анкера определяются особенностями его конструкции. Выбирая рамный металлический анкер для выполнения монтажных работ, следует учитывать тот факт, что он не рассчитан на значительные нагрузки и на большой вес закрепляемых с его помощью предметов. Вес предмета, фиксируемого на вертикальной поверхности посредством одного анкера данного типа, не может превышать 30 кг.

Основным элементом конструкции рамного анкерного болта является металлическая втулка с продольными прорезями, которые формируют своеобразные лепестки, разжимающиеся в процессе монтажа крепежного изделия.

За разжимание лепестков на боковой части втулки отвечает конусная гайка. Она, накручиваясь на несущий винт, воздействует на внутреннюю поверхность втулки с прорезями, тем самым разжимая ее. Втулка, увеличившись в диаметре, входит в плотное зацепление с внутренними стенками монтажного отверстия, надежно фиксируясь в нем.

Для того чтобы было удобнее манипулировать винтом, вкручиваемым в распорную втулку, на его верхней части предусмотрена шляпка с прорезями под фигурную отвертку. Особенностью рамного анкера является и то, что его шляпка полностью заглубляется в монтажное отверстие, поэтому боковая поверхность его головки имеет конусную форму. Используя такие крепежные элементы, следует не только сверлить под их размещение отверстия, но и предусматривать специальный «потай», в который и будет входить головка болта.

Рамный анкер для пустотелых конструкций имеет увеличенную распорную зону (бабочку) и гайку плоской формы, работающую на стягивание.

Правила выбора

Выбирая анкерный болт рамного типа, следует учитывать не только размеры монтируемого с его помощью предмета, но и целый ряд других параметров. Сложность выбора такого крепежного изделия заключается еще и в том, что на современном рынке есть продукция, которая отличается очень невысоким качеством.

Чтобы не оказаться в ситуации, когда приобретенный оконный анкерный болт не устроил вас по каким-либо параметрам, при его выборе следует ориентироваться на следующие факторы:

• В качестве материала изготовления рамных анкеров преимущественно используются углеродистая сталь и латунь. При выборе крепежного изделия, изготовленного из углеродистой стали, следует обращать внимание на наличие цинкового покрытия на его поверхности, которое обеспечивает защиту крепежа от коррозии. Болты из латуни, которая является менее прочным материалом, чем сталь, выбирают для монтажа менее ответственных и не слишком тяжеловесных предметов;
• Выбор размеров рамного анкера (длина и диаметр резьбовой шпильки) зависит от того, какого веса изделие вы собираетесь зафиксировать при помощи крепежа. Чем больше вес предмета, тем более длинной и толстой должна быть резьбовая шпилька;
• Качество изготовления распорной втулки – важный параметр, на который следует обращать особое внимание. Толщина стенок такой втулки по всем правилам изготовления рамных анкеров не должна быть меньше 0,8 мм. В противном случае говорить о качестве и надежности такого крепежного изделия не приходится.

Такие размеры рамного анкера, как диаметр распорной втулки и длина резьбовой шпильки, оговариваются в положениях нормативных документов. Самым ходовым диаметром втулки анкерного рамного болта является 8 мм, такой размер считается наиболее универсальным. В отдельных случаях, когда необходимо обеспечить большую надежность фиксации, используются анкеры со шпилькой диаметром 10 мм, которые способны выдерживать значительные статические и динамические нагрузки.

Что касается длины шпильки, то она тоже нормируется положениями соответствующего стандарта. Длина шпильки рамных анкеров, выпускаемых современной промышленностью, начинается с размера 72 мм, а максимальное значение данного параметра соответствует величине 172 мм.

На чертеже указаны параметры рамного анкера. Ниже в таблицах даны их числовые значения

Технические характеристики рамных анкеров диаметром 8 мм

Технические характеристики рамных анкеров диаметром 10 мм различной длины

Эффективность использования анкерных болтов обеспечивается и качеством материала, в который они монтируются. Так, если материал конструкции, в которую устанавливается анкер, полнотелый и отличается плотной структурой без внутренних дефектов, то и крепление будет надежным.

Особенности монтажа

Надежность и долговечность крепления, выполненного при помощи анкерного болта рамного типа, также зависит от того, насколько правильно выполнен монтаж. Прежде всего, следует приготовить инструменты, без которых выполнить такую процедуру будет практически невозможно. Такие инструменты несложно найти практически в любой домашней мастерской. Сюда относятся:

• Перфоратор, при помощи которого будет выполняться отверстие для монтажа рамного анкера;
• Бур, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки крепежного изделия;
• Отвертка с крестовой рабочей частью, при помощи которой винт анкера будет закручиваться в распорную втулку;
• Молоток, необходимый для того, чтобы забить анкерный элемент в предварительно подготовленное отверстие.

Более подробно познакомиться с процессом монтажа, выполняемого при помощи анкера рамного типа, можно на примере установки рамы в оконный проем. Алгоритм выполнения такой процедуры выглядит следующим образом.

Этап №1 – Установка рамы в проем и ее фиксация при помощи распорок

Раму, которую вы собираетесь надежно зафиксировать в оконном проеме, необходимо предварительно выставить, используя для этого деревянные распорки. Выставляя раму, следует тщательно выровнять ее элементы относительно горизонтальной и вертикальной плоскостей при помощи обычного строительного уровня

. Распорки или клинья, которые используются для предварительной фиксации рамы, можно забивать молотком. Если при выставлении рамы обнаружены какие-либо недочеты, то на стадии предварительной фиксации их достаточно легко устранить, подбивая клинья и передвигая оконную конструкцию в нужном направлении.

Этап №2 – Разметка мест крепления

После того как оконная рама надежно зафиксирована в проеме при помощи распорок, можно приступать к разметке мест, в которых будут просверлены отверстия для размещения анкеров. Если вы собираетесь закрепить при помощи таких элементов раму небольшого размера, то вполне достаточно будет четырех болтов, а для более габаритных конструкций количество крепежных изделий необходимо увеличить.

Существуют общепринятые требования, согласно которым размещать анкерные элементы следует на расстоянии 30 см от верхнего и нижнего краев оконной рамы (при необходимости положение крепежей можно откорректировать). Если в оконных рамах, которые вы собираетесь устанавливать, производитель не предусмотрел углублений для размещения головок анкерных винтов, то их следует выполнить самостоятельно, используя для этого сверло соответствующего диаметра.

Этап №3 – Монтаж крепежных элементов

После того как все вышеописанные манипуляции выполнены, можно приступать непосредственно к монтажу рамных анкеров. Для этого необходимо в намеченных местах просверлить раму насквозь, углубившись сверлом в поверхность оконного проема на требуемую глубину.

Подготовленные отверстия желательно очистить от строительной пыли и кусочков раскрошившегося материала. Только после этого можно вставлять рамные анкерные элементы, пропустив их через раму. Вставленные в подготовленные отверстия анкеры надо затянуть, используя для этого отвертку с крестовой рабочей частью. После того как вы затянете головки винтов, внутренние распорные втулки разожмутся, обеспечив надежное крепление всей конструкции в оконном проеме.

Последнее, что вам необходимо сделать, чтобы завершить монтаж оконного блока, – это заделать щели между рамой и поверхностью проема монтажной пеной.

Видео

В сюжете – Технические характеристики рамного анкера

В сюжете – Примеры монтажа различных анкеров

В продолжение темы посмотрите также наш обзор Анкеры для газобетона и пенобетона

Источник

https://santekhnik-moskva.blogspot.com/2020/03/Anker-ramnyy.html

Анкера для кирпичной кладки: установка и порядок монтажа

Каждый хозяин, обустраивая кров, делает выбор в пользу тех или иных материалов по своему вкусу. Чтобы не загромождать предметами мебели полезную площадь комнат, владелец квартиры или дома обязательно использует стены для навесных бытовых приборов, полок, шкафов и светильников.

Для крепежа таких предметов используют дюбели и анкера. Дюбели для кирпичной стены в силу своей пластиковой структуры не рассчитаны на большую нагрузку. Стальные анкера для кирпичной кладки способны выдерживать вес предметов, достигающих несколько десятков килограммов.

Содержание

Устройство анкерной системы

Устройство состоит из стержня и распорной гильзы

Принцип функционирования системы такой же, как у дюбелей. Система состоит из двух частей: опорный стержень (болт) и распорная гильза. Анкера для кирпичных стен изготавливают различной длины и диаметров, то есть под каждую величину нагрузки подбирают определённый вид крепежа.

Для установки опор в кирпичную кладку необходим следующий инструмент:

• перфоратор;
• свёрла по кирпичу;
• молоток;
• гаечные ключи;
• ёрш для чистки отверстий.

Установка анкеров

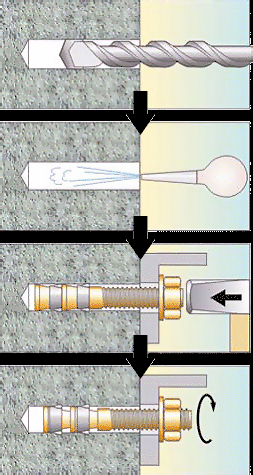

Устанавливают крепления к кирпичной стене в несколько этапов:

1. Перфоратором или дрелью со сверлом по бетону сверлят отверстия в кирпичной стене.
2. Ёршиком прочищают отверстия, освобождая полость от мусора.
3. Анкер забивают молотком до полного прилегания к стене опорной шайбы.
4. Гайку затягивают гаечным ключом или накидной головкой.

Виды анкеров для кирпича

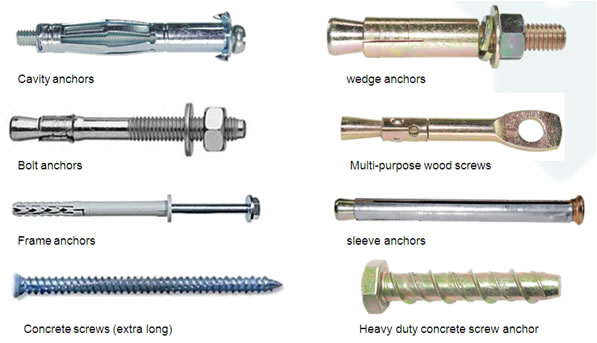

Рынок строительных материалов предлагает широкий выбор анкеров различной конструкции. Каждый вид опорных стержней рассчитан на определённую нагрузку и тип основания (бетон, кирпич). Рассмотрим некоторые виды крепежа:

Рамные

Опорные стержни для крепления современных металлопластиковых оконных рам и дверей называют рамными:

• раму сверлят насквозь и продолжают углубляться в кирпичное основание;
• затем забивают анкер;
• также поступают с креплением дверной лутки в проёме кирпичной кладки.

Забивной анкер

Забивной анкер

Опора состоит из распорной гильзы и шпильки с накрученной гайкой. Устанавливают забивную опору следующим образом:

• в отверстие забивают распорную гильзу;
• вращая гайку головкой, шпильку ввинчивают в тело гильзы; по мере вхождения стержня стенки гильзы расширяются, создавая распор внутри отверстия;
• затем монтажную гайку снимают; на выступающую часть шпильки навешивают мебель, кондиционеры, водогрейные котлы и пр.;

В завершении навесные петли закрепляют монтажной гайкой.

Клиновой анкер

Стержни двойного распора

Шпилька имеет два распора, а у гильзы есть разрезы посередине и на конце цилиндра. Благодаря этим расширениям на теле стержня, получают крепления высокой надёжности. Такие крепления применяют для стен из пустотелого кирпича.

Анкера двойного распора делают из оцинкованной стали. Опоры оснащены запрессованной шайбой и крепёжной гайкой.

Анкерные системы на клеевой (химической) основе

Пустотелая кладка при сверлении создаёт расширенное пространство.

Заполняют полость полиэфирным клеевым составом. Для этого применяют специальный шприц.

В ещё не застывшую полимерную массу вкручивают шпильку. В течение короткого времени клей застывает, образуя прочное крепление.

Крепёж MSA

Латунные анкера MSA применяют для крепежа на стенах нетяжёлых предметов.

Такой выбор крепежа позволяет наиболее точно подобрать нужный вид анкеров под определённую нагрузку.

Правила установки анкерных систем

Отверстие под анкер делайте при помощи перфоратора в режиме сверления

С появлением бытовых перфораторов установка крепёжных систем в стенах строений значительна упростилась. Старшее поколение помнит, каких мучений стоила установка анкер.

Специальной металлической трубкой (шлямбуром) под ударами молотка медленно пробивалось отверстие в кирпичной кладке. Сейчас такая операция занимает минуты.

Чтобы правильно и безопасно устанавливать анкерные крепления в кирпичной стене, нужно придерживаться следующих правил:

1. По мере возможности перфоратор применяют в режиме сверления. Кирпич – материал довольно хрупкий и под ударной нагрузкой может просто треснуть и разрушиться. Полученное отверстие не будет выполнять своего назначения.
2. Соблазн облегчить себе работу, отверстия сверлят в цементных швах кладки. Однако такое положение анкеров может привести к печальным последствиям. При большой нагрузке цемент крошится, и навесные предметы могут просто рухнуть на пол.
3. При сверлении нужно строго контролировать горизонтальное положение бура. При малейшем наклоне полости вниз возникает риск выпадения анкера под воздействием возросшей вырывающей нагрузки.
4. При забивке молотком опоры под анкер подкладывают прокладку (деревянную дощечку). Это позволяет сохранить от повреждения резьбу шпильки.
5. Перед монтажом анкерной системы нужно проверить чистоту поверхностей гильзы и стержня. Подробнеее о работе с анкерным болтом смотрите в этом видео:

Выполняя эти достаточно простые правила, вы всегда будете уверены в прочности и надёжности крепления навесной мебели и прочих предметов.

Статьи по теме:

Советы и рекомендации Анкер-втулка

Установка анкеров-втулок: пошаговые инструкции по установке

Приобретение анкеров-втулок

Добавление террасы к вашему дому — отличный способ увеличить удовольствие от вашего дома, а также повысить его ценность. дом. Создание открытого пространства для отдыха, ужина на свежем воздухе и развлечения друзей — прекрасное дополнение к вашему дому.

Соорудить террасу может опытный мастер-сделай сам, и даже начинающие мастера могут добиться успеха с помощью опытных инструкций или сотрудничества.

При строительстве террасы перемычка крепится болтами к внешней стороне дома. Этот кусок дерева обеспечивает структурную поддержку террасы, используя сам дом. Балки настила в конечном итоге будут соединяться с этим коллектором, поэтому крайне важно, чтобы он был надежно прикреплен к вашему дому. Для этого применения иногда используются анкерные втулки. Перед выбором этого или любого другого крепежа для кладки необходимо принять во внимание местные правила и технические требования.

Втулочные анкеры

Втулочные анкеры являются наиболее универсальными распорными анкерами для каменной кладки, поскольку их можно использовать в различных материалах основания, включая бетон, кирпич и блоки. Они доступны в широком диапазоне диаметров, длин и стилей головок. Доступные типы головок: желудь, шестигранная гайка, плоская, потайная и круглая головка.

Эти анкеры изготавливаются из нержавеющей стали для наружной и влажной среды, а также из оцинкованной стали для внутренней, сухой среды. Они поставляются предварительно собранными, поэтому готовы к немедленной установке. Втулочные анкеры отлично подходят для крепления легких и тяжелых грузов.

Установка анкера-втулки

1. Соберите инструменты и материалы

• Для установки анкера необходимо использовать перфоратор. Ударная дрель разрушает основной материал ударным движением, а вращение вытягивает материал из отверстия, чтобы создать отверстие, соответствующее необходимому допуску.
• Использование сверла с прямым вращением создаст отверстие, которое не подходит для правильной установки анкера.
• Установить перфоратор в режим удара и вращения.
• Используйте сверла с твердосплавными наконечниками, соответствующие стандартам ANSI. С помощью стандартного сверла ANSI создается отверстие с надлежащим допуском отверстия.
• Допуск отверстия имеет решающее значение при установке анкеров; неиспользование долота, соответствующего стандартам ANSI, поставит под угрозу удерживающие свойства якоря.

2. Спланируйте отверстие

• Для анкерных гильз требуется отверстие того же диаметра, что и устанавливаемый анкер. Например, для анкера диаметром 3/8 дюйма необходимо просверлить отверстие диаметром 3/8 дюйма.
• Глубина отверстия, просверливаемого в материале основания, должна быть как минимум на 1/2 дюйма глубже, чем может проникнуть анкер.
• Для каждого диаметра анкера предусмотрена минимальная глубина анкеровки для обеспечения минимальной удерживающей способности (см. таблицу ниже). Заглубления глубже, чем минимальная глубина заделки, могут увеличить удерживающую способность.

Диаметр втулки анкера	Минимальное встраивание
1/4”	1-1/8”
5/16”	1-7/16”
3/8”	1-1/2”
1/2”	2-1/4”
5/8”	2-3/4”
3/4”	3-3/8 дюйма



• Длина анкеров измеряется под гайкой и шайбой. Они предназначены для установки через приспособление и непосредственно в основной материал.
• Минимальная длина анкерной втулки для использования в каждом конкретном случае определяется путем прибавления толщины закрепляемого материала к минимальной заделке для диаметра устанавливаемого анкера.
• Установка анкера глубже, чем минимальная заделка, может увеличить полученные значения удержания.
• Очень важно следить за тем, чтобы отверстие в прикрепляемом предмете было немного больше диаметра устанавливаемого анкера.
• Ниже приведена таблица, показывающая минимальный диаметр отверстия, необходимого в приспособлении для каждого диаметра анкеров.

Диаметр втулки анкера	Минимальный диаметр отверстия крепления
1/4”	5/16”
5/16”	3/8”
3/8”	7/16”
1/2”	9/16”
5/8”	3/4”
3/4”	5/8”



3. Убедитесь, что глубина

• Существует два способа убедиться, что отверстие для анкера будет просверлено на нужной глубине.
• Большинство перфораторов имеют ограничитель глубины, предназначенный для обеспечения нужной глубины отверстия. Используйте это для достижения нужной глубины отверстия.
• Если используемая ударная дрель не имеет глубиномера, оберните биту лентой на нужной глубине.
• При использовании любого из этих методов важно, чтобы бита находилась во втянутом положении, т. е. чтобы бита находилась в крайнем внутреннем положении в патроне.

4. Просверлите отверстие

• С помощью перфоратора просверлите отверстие нужного диаметра и глубины.

5. Очистить отверстие

• Очистка отверстия имеет решающее значение. Это обеспечивает правильную установку анкера, поэтому анкер может получить минимальные значения удержания.
• Проволочная щетка, используемая с пылесосом или сжатым воздухом, гарантирует, что отверстие будет чистым от пыли и мусора.
• Используйте проволочную щетку того же диаметра, что и отверстие. Вставьте щетку в отверстие и совершайте вращательные движения вверх-вниз.
• Используйте пылесос для удаления пыли и мусора. Повторите этот шаг, чтобы создать чистое отверстие, готовое к установке анкера.
• Сжатый воздух можно использовать для удаления пыли и достаточной очистки отверстия, хотя он создаст много пыли в воздухе.

6. Установите анкерную втулку

• Эти анкеры полностью собраны — гайка и шайба также предварительно собраны.
• Удерживая анкер, расположите гайку так, чтобы она совпадала с верхней частью резьбы анкера. Это гарантирует, что резьба не будет повреждена во время установки.
• Удерживая конец анкера с гайкой, вставьте корпус анкера через отверстие в закрепляемом изделии в предварительно просверленное отверстие в основном материале.
• С помощью молотка постукивайте по анкеру, пока гайка и шайба не окажутся на одном уровне с поверхностью.
• Затяните гайку руками, повернув гайку или головку по часовой стрелке.
• Завершите расширение анкера, используя ключ для шестигранника или желудя и отвертку со шлицем или крестообразным шлицем для анкера с круглой или плоской головкой.
• Поверните по часовой стрелке на три-пять оборотов или до тех пор, пока не будет достигнут указанный установочный момент.
• Убедитесь, что анкер не затянут слишком сильно. Это приведет к тому, что якорь будет вращаться в отверстии, а затем значение удержания будет скомпрометировано.

Момент затяжки анкерной втулки



Диаметр	Крутящий момент, фут/фунт
1/4”	5
3/8”	8
1/2”	15
5/8”	25
3/4”	50
7/8”	90

Корневой анкер Тип SC | ЯКОРЬ | Продукты

• ■Просто забейте штифт молотком. Просто взглянув на штифт, можно подтвердить завершение анкеровки.
• ■Диаметр винта и диаметр анкерного блока одинаковы, что позволяет использовать его в небольших отверстиях.
• ■Тип SC полностью изготовлен из нержавеющей стали, что делает его очень устойчивым к коррозии. Широкое применение в местах с повышенной влажностью.

Диаметр резьбы	Момент затяжки
М6	5 Нм
М8	12 Нм
М10, Ш3/8	24 Нм
М12, Ш1/2	42 Нм
М16	100 Нм
M20	200 Нм

Применение

Бетон

1. Просверлить подготовительное отверстие.
2. Якорь положения.
3. Ударный штифт с молотком.
4. Анкер с открытыми лагами.

■Пояснительное видео по установке

Смартфон и планшет здесь.

■Использование

Подходит для всех видов крепления, включая строительные, электрические, санитарные, кондиционеры/отопление, крепление вывесок, сидений и монтажных работ.

■Чертеж конструкции

■Примеры использования

• Защитная одежда, включая защитные очки и каски, при установке всегда должна быть натянута.
• Просверлите перпендикулярно целевой поверхности.
• По сравнению с глубиной установки анкера отверстия должны быть на 5 мм глубже для M6, M8, M10; на 7 мм глубже для M12; на 10 мм глубже для M16; На 15 мм глубже для M20.
• Слишком мелкое сверление подготовительных отверстий приведет к поломке или изгибу керновых стержней.
• Тщательно используйте воздуходувку.
• Всегда устанавливайте гайку перед ударом молотком.
• Используйте молоток, соответствующий размеру анкера.

Знак сертификации продукции JCAA

Продукция с этим знаком сертификации соответствует указанным стандартам оценки и сертификации
Японской ассоциации строительных анкеров (JCAA).

Тип SC размер в мм (нержавеющая сталь)FC＝21 Н/мм ²

Размер	Диаметр (внешний диаметр )	Д (мм)	TL (мм)	Макс. Применение Толщина (мм)	Условия сверления (мм)		Врезка Глубина (мм)	Макс. вытяжка прочность (кН)	шт./кор.	Шт/уп	Код января
					Подготовка диаметр отверстия	Проходка Глубина отверстия
СК-645	М6	45	15	5	6,4	35 или более	30 или более	6,5	50	800	4989270710047
СК-660		60	20	20					50	800	4989270710054
SC-840	М8	40	15	5	8,5	30 или больше	25 или больше	9,8	50	800	4989270710061
SC-850*		50	20	5		40 или больше	35 или больше	10,3	50	800	4989270710085
SC-870*		70	25	25					50	400	4989270710092
SC-890*		90	25	45					50	400	4989270710108
SC-810		100	35	55					50	400	4989270710115
СК-1050	М10	50	20	5	10,5	35 или больше	30 или больше	10,1	50	400	4989270710122
SC-1060*		60	25	5		45 или более	40 или больше	12,8	50	400	4989270710139
СК-1070		70	25	15					50	300	4989270710368
SC-1080*		80	25	25					50	300	4989270710146
SC-1090*		90	30	35					50	300	4989270710153
SC-1010*		100	30	45					50	300	4989270710160
SC-1012*		120	30	65					50	200	4989270710177
СК-1015		150	40	95					50	200	4989270710184
SC-1260	М12	60	25	8	12,7	42 или больше	35 или больше	17,0	30	240	4989270710191
SC-1270*		70	25	8		52 или больше	45 или более	19,1	30	240	4989270710207
SC-1280		80	25	18					30	180	4989270710269
SC-1290*		90	30	28					30	180	4989270710214
SC-1210*		100	30	38					30	180	4989270710221
SC-1212*		120	50	58					30	120	4989270710238
SC-1215*		150	50	88					30	120	4989270710245
СК-1680	М16	80	30	8	17,0	60 или больше	50 или более	31,5	15	90	4989270710252
SC-1610*		100	40	18		70 или более	60 или больше	36,3	15	90	4989270710276
SC-1612*		120	40	38					15	90	4989270710283
SC-1615*		150	40	68					15	60	4989270710290
SC-1619*		190	50	108					15	60	4989270710306
СК-2013*	М20	130	50	25	21,5	95 или больше	80 или больше	52,7	10	40	4989270710337
СК-2015*		150	50	45					10	40	4989270710344
СК-2019*		190	50	85					10	40	4989270710351

• *Продукт, сертифицированный JCAA
• *Специальные размеры для типов C и SC могут быть изготовлены по заказу.

Тип SC Размер в дюймах (нержавеющая сталь)FC＝21 Н/мм ²

Размер	Диаметр (внешний диаметр )	Д (мм)	TL (мм)	Макс. Применение Толщина (мм)	Условия сверления (мм)		Закладка Глубина (мм)	Макс. вытяжка прочность (кН)	шт./кор.	Шт/уп	Код января
					Подготовка диаметр отверстия	Проходка Глубина отверстия
SC-3060*	Ш3/8	60	25	5	10,0	45 или более	40 или более	14,0	50	400	4989270710436
SC-4870	Ш1/2 (12,0)	70	25	8	12,7	52 или более	45 или более	18,0	30	240	4989270710733

• *Продукт, сертифицированный JCAA
• *Специальные размеры для типов C и SC могут быть изготовлены по заказу.
