Как проверить правильность работы электросчетчика: Как проверить счетчик электроэнергии в домашних условиях

Содержание

простые методы проверки приборов учета электроэнергии (115 фото) — Строительный портал — Strojka-Gid.ru

Чтобы избежать переплаты за электроэнергию, которая может возникнуть при сбое в работе электрического счётчика, необходимо проводить время от времени его проверку. Если оплата по квитанции существенно снизилась или возросла, а вы продолжаете пользоваться электроэнергией в том же объёме, что и прежде, скорее всего, дело в неисправности прибора.

В этом случае не обязательно вызывать сразу электрика, разберёмся, как проверить электрический счётчик в домашних условиях.

Подготовка к проверке

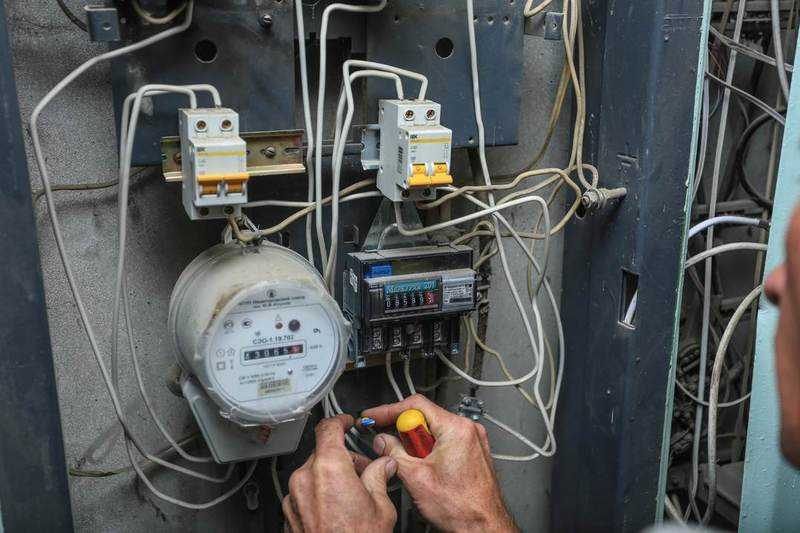

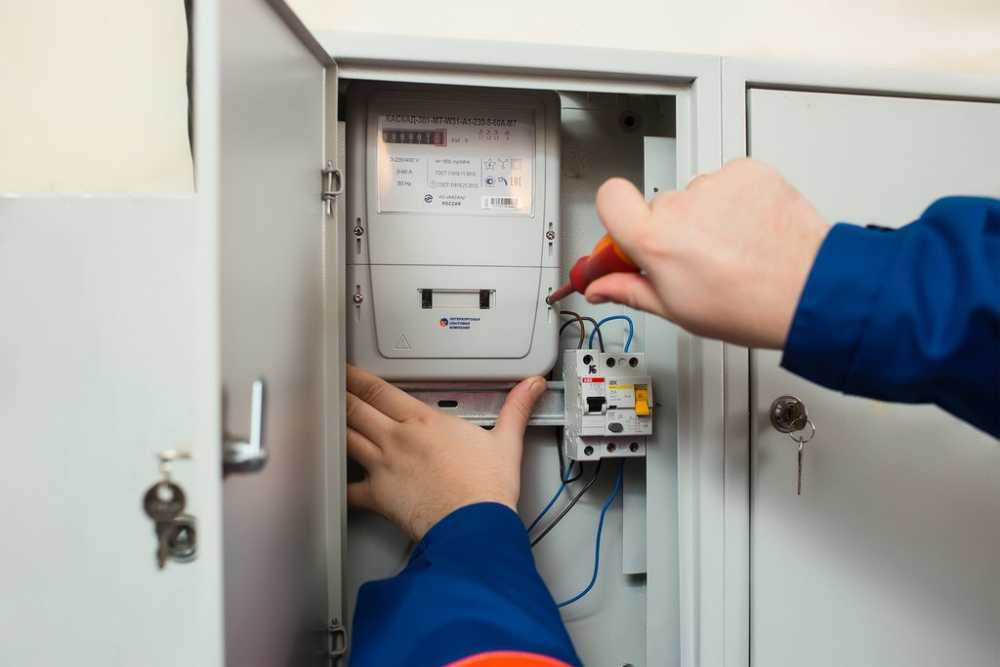

Для начала осмотрите счётчик – правильно ли он подключен:

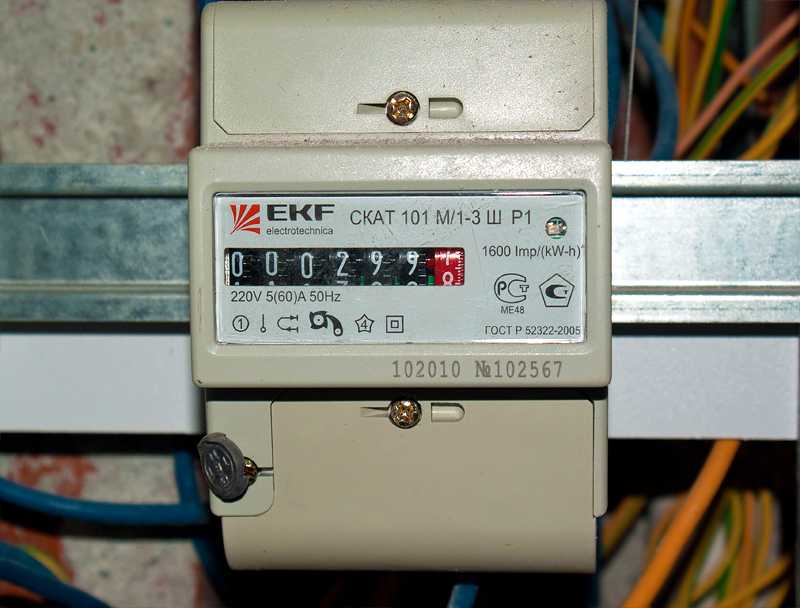

В квартирах стоят однофазные счётчики. Проверьте, подключен ли прибор в соответствие со схемой. Как правило, на счётчике расположены 4 клеммы.

Электрический провод с лестничной площадки к счётчику идёт через клемму №1. Из клеммы №2 провод выходит в квартиру. Так же нулевая фаза, идущая от электролинии, может пройти через клемму №3 счётчика, а выйти в домашнее помещение из клеммы №4.

В деревенских домах ставят трёхфазные счётчики. Как проверить подключение трёхфазного счётчика? Подключение такое же, как и у однофазного счётчика, различие составляет количество подключаемых компонентов.

Идущая от линий электроснабжения фаза подключается к клемме №1, выходит из клеммы №2, вторая фаза входит из клеммы №3, выходит в клемму №4. Третья фаза входит в клемму №5, выходит из клеммы №6. Нулевая фаза входит в клемму №7, выходит из клеммы №8.

Когда убедитесь в правильности подключения электросчётчика, нужно убедиться в отсутствии так называемого «самохода». Для этого следует вывернуть пробки, оставив прибор счётчика под напряжением и понаблюдать за ним некоторое время.

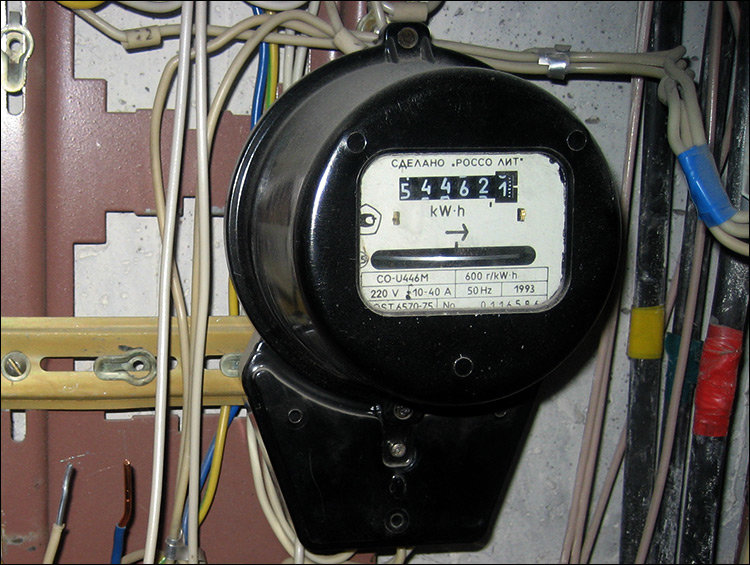

Если диск продолжает вращаться, делая более одного оборота в минуту (для счётчика с дисковым механизмом) или прибор подаёт световые сигналы чаще, чем один сигнал раз в 5 мин (для счётчика с импульсным выходом), то он неисправен, либо у вас воруют электроэнергию.

Фото инструкция подскажет, как проверить электросчётчик наглядно.

Важно. Проверьте корпус счётчика на отсутствие посторонних воздействий. Перед заменой неисправного счётчика компания, поставляющая электроэнергию, может провести экспертизу.

Если будет доказано воздействие на счётчик, с целью уменьшения его показаний, владельцу квартиры придётся оплатить штраф.

Доступные методы проверки измерительными приборами

Для того, чтобы узнать нагрузку на сеть, можно воспользоваться:

Токоизмерительными клещами. Для того чтобы проверить правильность показаний электросчётчика, измерьте клещами на клемме №2 силу тока, при этом электроприборы должны быть включены.

Далее следует сделать замер напряжения. Путём вычислений рассчитайте мощность тока. I * U = P (Вт) Запишите время (в секундах), которое нужно, чтобы произошло 10 вспышек на импульсном счётчике или 10 полных оборотов на дисковом.

Далее, умножаем мощность (P) на (t), в результате получится работа тока (W) в Джоулях. Делим работу тока на 3600 (W/3600), результатом станет реальная работа (А1 Вт/ч).

Если счётчик трёхфазный, необходимо посчитать мощность на всех фазах отдельно, затем сложить полученные результаты, далее повторить те же вычислительные действия, как и с однофазным счётчиком.

Затем посчитать: А2 = 3600n/r. А2 – это расчётная работа, n – принятое вначале число оборотов (у нас 10) пройденных за засечённое время, которое было использовано для расчета А1, r – передаточное число, его указывают на счётчике.

Посчитайте А1 и А2 по формулам и сравните. Расчётная работа не должна превышать реальную работа более, чем на 10%.

Мультиметром. Провести проверку силы тока и измерить напряжение, так же как и токоизмерительными клещами, сделать необходимые расчёты. Точность показаний у этого прибора несколько ниже, но и стоимость меньше.

Электрическим прибором. Можно воспользоваться обычной электрической лампочкой с известной мощностью (P) (например, 100 Вт = 0,1 кВт) и секундомером. Отключить все приборы, питающиеся за счёт электричества в доме. Включить только лампу накаливания и записать время, за которое счётчик сделает 10 оборотов диска или 10 раз мигнёт индикатор (для импульсного счётчика).

Затем время (t) поделить на 10 (количество оборотов), в результате мы узнаем время необходимое для 1 полного оборота счётчика.

Далее нужно применить формулу: E = (P *T *r/3600 – 1)*100, где r – передаточное число (указывается на счётчике). В итоге получится (E) – погрешность в измерении счётчика, измеряется в процентах. Если E > 10%, правильная работа счётчика под сомнением.

Возможно ли воровство электроэнергии?

После проверки на «самоход», если энергия утекает в неизвестном направлении, возникает вопрос: как проверить электросчётчик на предмет воровства?

Нужно сравнить мощность работающих приборов с мощностью, которую показывает счётчик.

Для всех работающих приборов в доме посчитайте общую мощность, переведите полученную сумму в кВт. Полученная цифра – мощность, которая требуется для эксплуатации вашей техники.

Прибором (мультиметром, тестером или измерительными клещами) по фазе замерьте напряжение. Затем сделайте замер силы тока. Сделайте расчет по формуле: I(сила тока) * U(напряжение) / 1000.

Сравните полученные мощности. Рассчитанная по фазе мощность, не должна превышать суммарную мощность приборов, которые потребляли энергию в момент замеров, если это не так – кто-то ворует у вас электроэнергию.

Попробуйте выяснить, ворует электроэнергию. Для этого нужно обесточить свою квартиру и проследить, кто выйдет на лестничную площадку, чтобы разобраться – почему и его приборы не работают.

Фото советы как проверить электросчётчик

Также рекомендуем посетить:

  • Подключение электричества
  • Соединение проводов
  • Высота розеток
  • Подключение электроплиты
  • Ввод электричества в дом
  • Инфракрасный обогреватель
  • Проходной выключатель
  • Электропроводка в деревянном доме
  • Солнечные батареи
  • Освещение загородного дома
  • Уличное освещение
  • Подключить люстру
  • Как подключить варочную панель
  • Защита от перенапряжения
  • Как заземлить стиральную машину в частном доме
  • Светодиодная лента
  • Ветряной генератор
  • Штробление стен под проводку
  • Генератор для дома
  • Заземление в частном доме
  • Освещение на кухне
  • Освещение в гараже
  • Схема электропроводки
  • Сечение кабеля
  • Лампы для растений
  • Автономное электроснабжение
  • Розетки в комнате
  • Как паять паяльником
  • Подключение дифавтомата
  • Светодиодные лампы
  • Монтаж электропроводки
  • Трековые светильники
  • Как пользоваться мультиметром
  • Светодиодный прожектор
  • Счетчик учета электроэнергии
  • Сигнализация для дома

Как проверить электросчетчик в домашних условиях: инструкция

Проверка электросчетчика – это комплекс мероприятий, направленный на определение точности показаний этого устройства. В этой статье будет будет рассказано как проверить электросчетчик в домашних условиях, а также рассмотрены некоторые нюансы этого процесса.

Содержание

  • 1 Зачем проверять электрический счетчик
  • 2 Подготовка перед проверкой
  • 3 Оборудование для проверки
  • 4 Методы проверки счетчика
    • 4.1 Самоход
    • 4.2 Погрешность
    • 4.3 Намагниченность
  • 5 Видео “Самостоятельная проверка счетчика электроэнергии”

Зачем проверять электрический счетчик

С каждым месяцем потребители электроэнергии испытывают все большую финансовую нагрузку из-за роста тарифов. При этом очень часто бывает так, что потребитель платит за электричество, которым реально не пользуется. Так случается ввиду неисправного электросчетчика. Чтобы убедиться в исправной работе счетчиков электроэнергии, можно провести тест прибора в домашних условиях.

Нужно сразу уточнить: в бытовой обстановке возможно провести лишь проверку прибора учета, которую не стоит путать с поверкой самого счетчика. Осуществлением последней занимаются учреждения, которые специализируются на обслуживании приборов учета, и она имеет юридическую силу. Если потребитель решит проверить правильность работы электросчетчика дома, итоги теста могут лишь успокоить, если поломки не были выявлены, или же стать поводом организовать проверку в случае обнаружения существенной погрешности.

Тест счетчика может осуществляться с произвольной периодичностью. Как правило, идея устроить проверку возникает в следующих ситуациях:

  1. Энергия расходуется в объемах, которые несопоставимы с потребностями имеющейся в доме техники;
  2. Снижение потребления электричества вследствие длительного отсутствия потребителей произошло непропорционально. Иногда объемы потребления не уменьшаются вовсе;
  3. Произошел резкий скачок потребления электричества. При этом в последнее время не приобреталось техники, которая могла бы существенно увеличить объем потребляемой энергии – хлебопечки, стиральные машины, кондиционеры. Также неизменным осталось число проживающих в квартире и нельзя обосновать скачок потребления электроэнергии сменой сезона, например, вследствие начала эксплуатации обогревательных устройств.

Подготовка перед проверкой

Для начала необходимо изучить некоторые моменты, которые следует учитывать в процессе, особенно если потребителю неизвестно, как проверить электросчетчик в домашних условиях и определить точность показаний.

Правильность работы электросчетчика в первую очередь зависит от того, верно ли он подключен. В бытовых условиях чаще всего применяется однофазный прибор с прямым включением. Далее все нюансы будут разобраны на его примере.

Оборудование для проверки

Как проверить счетчик электроэнергии, не имея специального оснащения? Этим вопросом задаются многие неискушенные потребители, и ответ их порадует: для этого не нужны хитроумные устройства.

Обычно для «домашней» проверки советуют применять токоизмерительные клещи. Это приспособление не так просто раздобыть, разве что у электриков. Кроме того, квартирная проводка обычно укладывается в стены и скрывается, поэтому этот прибор может оказаться попросту бесполезным.

Наиболее простым и удобным прибором для проверки прибора учета электроэнергии станет тестер, который продается в магазинах и позволяющий определить погрешность счетчика путем измерения Также можно использовать мультиметр, однако здесь есть немаловажный момент – чтобы с уверенностью применять мультиметр для самостоятельного теста электросчетчика, нужно для начала убедиться в точности показаний самого устройства. Точность проверяется в лаборатории.

Проверка работоспособности мультиметра – сложная и дорогостоящая процедура, которая может оказаться менее выгодной, чем обычная поверка. Поэтому, если будет применяться мультиметр, нужно просто поверить его показаниям. К тому же вероятность поломки мультиметра ничтожно мала в силу специфики его конструкции.

Методы проверки счетчика

Самоход

Если проверяемый прибор подключен правильно, следует переходить к определению наличия так называемого самохода. Этим словом обозначена одна из неисправностей, при которой прибор ведет учет несуществующего электричества. Перед тем как проверить правильность показаний электросчетчика, нужно устранить самопроизвольные движения диска, если они имеются. Для этого нужно отключить все электроприборы. Важно помнить, что требуется именно отключить, а не перевести в режим ожидания.

Более правильный результат будет достигнут при отключении групповых автоматов, которые размещены после счетчика. Однако они не всегда присутствуют. Также стоит оставить в работе вводной автомат. В этих условиях индикатор счетчика (если он электронный) не должен сделать более 1 вспышки за 5–10 минут простоя, а диск индукционного прибора – больше одного оборота. Чем больше этот отрезок времени, тем лучше, однако лучше ознакомиться с прилагающимися к прибору документами, в которых это время указано точно.

Погрешность

Далее измеряется погрешность показаний. Чтобы проверить точность счетчика, следует применить лампу накаливания и мультиметр. Оптимально будет воспользоваться электронной версией мультиметра и не использовать в качестве нагрузки бытовые приборы. Суть в том, что современные модели бытовой техники способны самостоятельно регулировать мощность и поэтому, учитывая использование их паспортной мощности в замерах, произвести достоверную проверку электросчетчика не получится.

Процесс «контрольного замера» выглядит так:

  1. замер сетевого напряжения;
  2. замер силы тока лампы;
  3. определение фактической силы тока в лампе;
  4. замер времени, за которое диск подключенного к сети счетчика прокрутится 10 раз с одновременным контролем напряжения в сети. Для электронных моделей – 10 миганий индикатора;
  5. определение постоянной счетчика, которая, как правило, указана на передней панели. Например, 3200 имп./кВт-ч;
  6. расчет фактического потребления электричества;
  7. расчет затраченной за время проверки мощности тока;
  8. проверка счетчика на погрешность по формуле 1000*число оборотов/постоянная счетчика;
  9. определение величины погрешности. Допустимое значение погрешности – до 10%

Намагниченность

Если однажды потребитель решил остановить прибор, на котором установлена антимагнитная пломба, следует обратить внимание на наклейку или индикатор, которые при наличии намагниченности изменяют свой цвет. Если проверяющие органы заметят это, потребитель может столкнуться с проблемами.

Счетчик более простой конструкции можно проверить следующим образом. Следует взять тонкую иголку и поднести ее к панели – если она притянется, это будет свидетельствовать о намагниченности счетчика. Обычно спустя 2–3 дня после снятия магнита это явление исчезает. В случае если намагниченность не уходит сама, нужно применить демагнитизатор.

Видео “Самостоятельная проверка счетчика электроэнергии”

В этом видео специалист покажет, как проверить счетчик электроэнергии без подручных средств.

Как проверить электросчетчик на правильность показаний и работы в домашних условиях (проверка трехфазного и однофазного счетчика электроэнергии)

Юрий Григорьевич Ф.

Инженер-энергетик. 40 лет в профессии, начальник бюро, заместитель главного энергетика завода, главный специалист.

Современный прибор учёта электроэнергии — аппарат достаточно надёжный. Он может годами выполнять свою работу, не доставляя хозяевам проблем. Но если вдруг сумма, выставленная в квитанции, значительно возросла, то возникают резонные сомнения в его объективности.

Нужно срочно проверить счётчик на правильность показаний. Иначе придётся тратить деньги на переплату или штраф за сокрытие неисправности.

Содержание

  1. В каких случаях стоит проверить счётчик
  2. Как проверить счётчик в домашних условиях
  3. Правильность подключения
  4. Нет ли самохода
  5. Погрешность измерений
  6. Намагниченность
  7. Не подключились ли соседи
  8. Как действовать, если счётчик действительно врёт

В каких случаях стоит проверить счётчик

Надо сказать: счётчик электроэнергии должен проходить периодическую поверку. То есть проверяться на правильность показаний в определённые сроки, указанные в техническом паспорте изделия.

Иначе оплата будет рассчитываться по нормативу. Аналогичная ситуация возникает, если прибор:

  • Имеет механические повреждения.
  • Не опломбирован или нет возможности рассмотреть поверочный штамп.
  • Не показывает результаты измерений.
  • Превышает допустимую погрешность. Находится не в своём классе точности.
  • Вышли сроки очередной поверки.
  • Истёк срок службы.

Поверка счетчика электроэнергии — официальная процедура, ее проводят лицензированные компании. Однако бывают случаи, когда возникает острая необходимость неофициальной технической проверки электросчётчика. Рассмотрим их более подробно:

  • Резкое увеличение платы за свет, хотя в работе электрооборудования изменений не происходило;
  • Наоборот, существенное уменьшение суммы выставленного счёта. Не обольщайтесь, сетевая компания быстро найдёт потери. При этом вся вина ляжет на вас как на лицо, вовремя не проинформировавшее о возникшей проблеме. Чтобы избежать конфликта и штрафа, сообщаем в энергосбыт или управляющую компанию.
  • Потребление электроэнергии остаётся прежним, несмотря на сокращение количества работающей техники. Или жильцы уехали в отпуск, а показания счётчика остаются на прежнем уровне.
  • Необъективно высокое потребление киловатт-часов, в сравнении с аналогичным расходом у соседей или знакомых. Логично будет выполнить небольшие приблизительные расчёты установленной мощности приёмников электрической энергии, помноженной на количество часов работы.

Соблюдая требования безопасности, вы можете самостоятельно проинспектировать собственный прибор учёта.

Как проверить счётчик в домашних условиях

Самостоятельно проверить счётчик способен человек, не обладающий специальными знаниями электротехники. Проведя несложные замеры и вычисления, можно выяснить, правильно ли работает прибор учёта. Не завышает ли (или занижает) количество потребляемой электроэнергии.

Правильность подключения

Первое, что необходимо сделать:проверить правильность подключения счётчика электроэнергии. Обычно схема подключения нанесена на прибор учёта. В противном случае её можно найти в паспорте или заглянув в интернет.

Электрический счётчик может быть трёхфазный и однофазный. Это вносит некоторые различия, но разобраться в правильности монтажа фазных и нулевых проводов не сложно.

Если присоединение проводов выполнено неверно, необходимо его исправить. Помните, что незаконное подключение чревато высокими штрафами! Также, как и несанкционированный срыв пломб. Поэтому все работы выполняем в присутствии контролёра с оформлением акта.

Нет ли самохода

Следующий шаг в наведении порядка с платой за электричество – проверка счетчика электроэнергии на самоход. Обесточиваем всё работающее оборудование, переведя автоматические выключатели в положение «Выключено».Четверть часа наблюдаем за счётчиком. Допускается:

  • Разовый оборот диска механического устройства.
  • Однократное мигание лампочки, находящейся рядом с индикатором счётчика.

Если такое не происходит (продолжается вращение или моргание), то есть присутствует сбой в работе аппаратуры средства учёта, обращаемся в обслуживающую организацию.

Погрешность измерений

Чтобы убедиться в правильности работы счётчика электроэнергии, необходимо: сверить фактическую нагрузку за определённый промежуток времени с изменением показания, учитывая погрешность. Это простое правило, выполненное несколько раз (высокая точность), проверенным инструментарием, защитит вас от ненужных расходов.

Итак, готовим всё необходимое:

  • Время проведения проверки электросчётчика на точность измерений. Важно, чтобы не было сторонних помех.
  • Бытовую технику стабильного потребления. Назовём её контрольной нагрузкой (КН). Наиболее удачный вариант – обычная лампочка. Или нагреватель, работающий в одном режиме. Другие потребители могут изменять мощность в зависимости от режимов эксплуатации.
  • Приборно-измерительный парк: мультиметр, или токоизмерительные клещи; секундомер, калькулятор, шариковую ручку, блокнот. Перед началом работы обязательно убедиться в правильности показаний средств измерений! В противном случае ни о какой корректности проверки говорить не приходится.

Ещё раз, вспомнив об опасности поражения электрическим током, приступаем к работе:

  • Измеряем напряжение питающей сети (вольты) и величину тока КН (амперы).
  • Перемножаем эти два числа, получив реальную величину потребляемой мощности КН.
  • Отключаем всю технику, оставив только контрольную нагрузку.
  • Включив секундомер, определите время десяти оборотов диска или десяти импульсов светового индикатора. Рассчитаем время одного моргания или вращения, разделив полученную цифру на 10.
  • Посмотрев переднюю панель счётчика, записываем передаточное число (количество оборотов или импульсов на один кВт⋅ч израсходованной энергии).
  • В соответствии с формулой, определяем погрешность измерений электросчётчика:

Е = (P • Т • Ч / 3600 — 1) • 100%

Е – полученная погрешность счётчика, в %.

P – рассчитанная мощность КН, в кВт.

Т– время между импульсами или полного оборота диска, в сек.

Ч– передаточное число.

Нормой считается погрешность не выше 10 %.

Для объективности проверочный тест желательно выполнить несколько раз, с разнообразной нагрузкой и различным временем.

Если вы являетесь обладателем трёхфазного счётчика электроэнергии, то придётся трижды измерять ток (один раз на каждой фазе), суммируя полученные данные.

Две проблемы, влияющие на погрешность измерений:

  • Конструктивные особенности электронных счётчиков часто приводят к завышенным показаниям, даже при полностью исправной работе. Чаще всего этим недостатком страдают дешёвые модели.
  • Пониженное напряжение питающей сети, приводящее к сокращению сроков работы бытовой техники.

Намагниченность

На работу электросчётчика могут влиять постоянные магниты. Однако заниматься ухищрениями не стоит. Во-первых, это может вызвать прямо противоположный эффект: счётчик начнёт разгоняться. Во-вторых, при очередной проверке вас обвинят в нарушении действующего законодательства.

Чтобы предотвратить подобное воздействие, на прибор крепится антимагнитная пломба. При намагниченности:

  • Она меняет окраску.
  • К панели притягиваются мелкие металлические предметы: лезвие, иголка, булавка.

Не подключились ли соседи

Для проверки незаконного подключения к средству учёта электроэнергии, необходимо:

  • Тщательно осмотреть щиток и счётчик. Нет ли там посторонних проводов, идущих в сторону от вашего жилища.
  • Отключить всю аппаратуру. Убедиться, что при этом прибор не считает. Если вы подозреваете соседей, то неплохо это сделать дважды: во время их отсутствия и когда они дома.
  • Пригласить инспектора или грамотного электрика. Лучше всего с детектором для обнаружения скрытой проводки, замаскированной в строительных конструкциях.

Как действовать, если счётчик действительно врёт

Если вы не уверены в правильности показаний электросчётчика, или в результате проведённых проверок выявили факт необъективного учёта, то остаётся один надёжный и верный способ — обратиться в энергосбыт, управляющую компанию, сертифицированную организацию.

Вы можете заказать лабораторную экспертизу, которая:

  • Произведёт внешний осмотр.
  • Испытает и замерит сопротивление изоляции.
  • Выполнит опробование и проверку суммирующих устройств.
  • Определит погрешность показаний.

Впрочем, чтобы не тратить деньги напрасно, стоит заранее обговорить прейскурант, высказав свои сомнения и пожелания.

Если всё нормально, прибор опломбируют. В паспорте укажут, что он пригоден к эксплуатации. Если нет, то придётся выполнять ремонт или приобретать новый счётчик. Но это лучше, чем пребывать в неведении, оплачивая непотребляемую электроэнергию.

Полезная статья? Оцените и поделитесь с друзьями!

Как проверить счетчик электроэнергии на правильность работы: частота проверок

Плата за электричество с каждым годом все возрастает и постепенно становится отдельной статьей расходов семейного бюджета. При этом существует большая вероятность того, что счета могут быть намного завышены по причине неисправности энергомера, установленного в квартире. Чтобы это подтвердить документально, необходимо подавать заявление в управляющую компанию, долго ждать, после чего еще оплачивать услуги специалистов. При этом нет гарантии что мастер озвучит реальный результат обследования, так как представляет организацию, незаинтересованную в снижении суммы платежей. Проверку трехфазного счетчика электроэнергии можно провести самостоятельно, воспользовавшись одним из доступных способов.

Содержание

  1. Частота сверки
  2. Внеплановая проверка
  3. Почему врут электросчетчики
  4. Проверка правильности подключения
  5. Приборы и инструменты для проведения проверочных работ
  6. Проверка на самоход
  7. Использование токоизмерительных клещей
  8. Как подсчитать отклонения в измерениях в домашних условиях
  9. Проверка при помощи тестера
  10. Лампы накаливания
  11. Особенности проверки трехфазного счетчика

Частота сверки

Счетчики необходимо периодически проверять на исправность и достоверность передаваемых данных

Все приборы учета потребленных ресурсов подлежат периодической проверке, как на исправность, так и на правильность выдаваемых показаний. Необходимость обследования счетчиков объясняется такими факторами, как естественный износ механических деталей или возможный сбой в работе программного обеспечения.

В большинстве случаев РЭС сами инициируют эту процедуру путем направления гражданам письменных уведомлений. В бумагах указывается срок и место подачи прибора, а также порядок и способ его демонтажа. Если уведомление не приходит на протяжении нескольких лет, владельцам недвижимости следует узнавать об этом самим.

Для бездисковых электронных счетчиков типа «Меркурий» и «Нева» контрольный срок составляет не более 10 лет. Устройства старого типа проверяются чаще — каждые 5-8 лет. По результатам обследования составляется акт.

Внеплановая проверка

Внеплановая проверка счетчиков проводится при подозрении на хищение энергии или при установке нового оборудования

Внеплановая проверка правильности подключения счетчиков электрической энергии, корректности и правильности их работы может проводиться по инициативе управляющей компании или жильцов.

Причины для выяснения степени работоспособности устройства могут быть следующие:

  • чрезмерно большие счета при минимальном количестве потребителей;
  • подозрение на воровство электроэнергии, когда ее расход подозрительно мал;
  • сверка показаний, которые граждане передают, с реальными на приборе;
  • при утере выданного ранее акта обследования устройства;
  • при установке и принятии на учет нового оборудования.

Проверять правильность подключения и снимать показания могут только контролеры, имеющие соответствующие удостоверения и предписания.

Почему врут электросчетчики

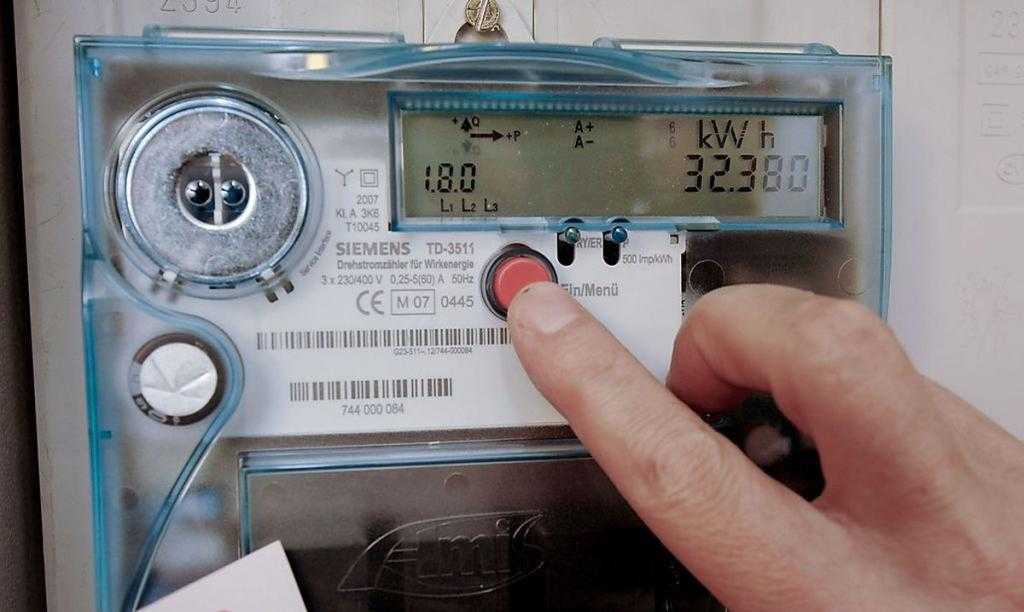

Как выглядит исправный счетчик

Все приборы учета независимо от их устройства имеют ограниченный ресурс и с этим следует считаться. Со временем точность работы изделий начинает ухудшаться, в результате чего они выдают неверные показания.

Происходит это по следующим причинам:

  • заводской брак;
  • окисление контактов;
  • сгорание провода;
  • истирание шарниров;
  • неправильное подключение;
  • окончание срока службы деталей;
  • сбой из-за перепада напряжения.

Перед тем как проверить счетчик электроэнергии на правильность работы, необходимо посчитать количество потребителей и суммарную мощность, которую они потребляют в сутки. Это послужит исходными данными в последующих измерениях.

Проверка правильности подключения

Формула погрешности счетчика

Проверку схемы подключения электросчетчика лучше проводить при отключенном питании, чтобы не получить удар током при разборке и осмотре устройства. Домашние счетчики подключаются к сети с помощью четырех клемм, расположенных на их корпусе. Подсоединение должно проводиться в строго определенном порядке.

Правильная схема подключения проводов к клеммам:

  • фаза — крайняя левая;
  • вход фазы в квартиру — вторая слева;
  • ноль — третья слева;
  • ноль в квартиру — крайняя правая.

Исправный прибор при таком соединении выдает верный сигнал, независимо от влияния внешних факторов.

Приборы и инструменты для проведения проверочных работ

Токоизмерительные клещи

Проведение обследования производится под напряжением, поэтому относится к категории опасных работ. Следует проводить их в адекватном состоянии, не будучи под действием алкоголя, психотропных препаратов или усталости.

Для работы потребуется:

  • токоизмерительные клещи;
  • индикатор;
  • тестер;
  • лампа накаливания 100 Вт;
  • отрезки проводов;
  • резиновый коврик.

Поскольку может потребоваться отключение питания, следует запастись мощным аккумуляторным фонарем.

Проверка на самоход

Проверка на самоход проводится после отключения всех потребителей в квартире

Самоход — это заводской брак или приобретенный за время работы изделия дефект. Он представляет собой увеличение показаний при отсутствии подключенных потребителей.

Чтобы проверить наличие данного явления нужно отключить от сети все потребители электричества в доме. Точный результат можно получить только при извлеченных из розеток вилках. Затем нужно считать, сколько в 5 минут будет оборотов диска или импульсов на индикаторе электронного устройства. Если это количество 2 и более, имеет место факт самохода и повод для вызова контролера.

Использование токоизмерительных клещей

Это изделие является дорогостоящим профессиональным оборудованием, которое приобретать для разового использования нецелесообразно. Проще арендовать или пригласить электрика по объявлению.

Правила проведения расчета погрешности электросчетчика:

  1. Измеряются показания силы тока и напряжения на второй клемме, от которой идет провод в квартиру. Путем их умножения получается потребляемая мощность.
  2. Определяется время, за которое происходит 10 оборотов диска или вспышек индикатора. Полученное число умножается на мощность, результат делится на 3600. Это реальная работа в кВт.
  3. Сопоставляются оба показателя, на основании чего делается вывод о правильности работы устройства.

Как подсчитать отклонения в измерениях в домашних условиях

Если счетчик исправен, но счета приходят слишком большие, возможно, энергию кто-то ворует

Чтобы не обращаться к услугам специалистов, можно воспользоваться несколькими простыми и доступными способами проверки электросчетчика с помощью недорогих инструментов и приспособлений.

Проверка при помощи тестера

Методика обследования счетчика тестером полностью аналогична работе с токоизмерительными клещами. Разница состоит в точности полученных результатов. Чтобы свести погрешность измерений к минимуму, следует потратить в 10 раз больше времени на замеры, введя во все предварительные и окончательные расчеты этот коэффициент.

Лампы накаливания

Узнать точность показаний прибора учета можно с помощью лампы накаливания мощностью 100 Вт. необходимым условием для испытаний является отключение всех потребителей. Записываются показания, после чего лампа подключается к сети на 1 час. По окончании снимаются новые показания. Они должны увеличиться на 100 Вт с допустимой погрешностью 10 %.

Особенности проверки трехфазного счетчика

На трехфазных счетчиках замеры производятся поочередно на всех фазах. После этого подсчитывается мощность по каждой, сумма показателей дает итоговый результат реальной и демонстрируемой мощности.

Воровство электроэнергии не является редкостью. Подсоединиться к чужой линии может разбирающийся в электричестве и имеющий доступ к щитку человек. Начать следует с наблюдения за устройством при отключенных по всей квартире потребителях. Если при отсутствии самохода прибор показывает нагрузку, имеет место хищение энергии. Можно осмотреть щиток самостоятельно, но лучше это сделать в присутствии представителей ресурсоснабжающей организации.

Как проверить электросчетчик на неисправность

Каждый объект, потребляющий электричество, в обязательном порядке оборудуется прибором учета электроэнергии. В соответствии с законодательством, потребитель должен содержать электросчетчик в исправном состоянии, контролировать его правильное функционирование. Поэтому при малейших подозрениях на неисправность прибора, у многих хозяев возникает вопросы, как проверить электросчетчик, можно ли сделать это самостоятельно или придется вызывать специалиста. Проверку электросчетчика необходимо производить своевременно, поскольку в случае неисправности, оплата за электричество может быть начислена совсем по другим тарифам.

Содержание

Основные причины для проверки электросчетчика

Проверку приборов учета потребленной электроэнергии необходимо выполнять периодически, в плановом порядке. Однако могут возникнуть ситуации, когда без этой процедуры просто не обойтись. Например, хозяева замечают резкое увеличение расхода электроэнергии, хотя количество людей и электроприборов в квартире осталось прежнее. Расход электричества мог не снизиться при длительном отсутствии или он уменьшился несущественно.

В некоторых случаях потребители просто забывают о работе кондиционера в летнее время и обогревателя – в зимнее. Поэтому, прежде чем бить тревогу, нужно все внимательно проверить и обратить особое внимание на действующие электроприборы. Только после этого рекомендуется выполнять проверку электросчетчика, которая может быть выполнена различными способами.

Правильно ли подключен электросчетчик

Прежде чем проверять электросчетчик самостоятельно, необходимо выяснить, правильно ли выполнено его подключение. В городских квартирах питание осуществляется через однофазные сети, поэтому в качестве примера рекомендуется рассматривать однофазный счетчик.

Подключение проводников выполняется через четыре клеммы, пронумерованные 1,2,3,4. Фазный провод подводится к счетчику от основной линии к клемме № 1. Из клеммы № 2 он выходит далее в сторону помещений. Соответственно, нулевой проводник подключается к клемме № 3, а выходит к помещениям из клеммы № 4.

В частных домах нередко используются трехфазные счетчики. Их разница с однофазными приборами заключается только в количестве проводов и клемм. Для двух дополнительных фаз предусмотрены соответствующие входные и выходные клеммы.

Если все проводники подключены правильно, можно приступать к проверке электросчетчика на правильность показаний. В первую очередь счетчик проверяется на наличие самохода, когда показания накручиваются, даже если электроэнергия вовсе не расходуется в данный момент. Для выявления этой неисправности нужно отключить от сети всех потребителей тока. Групповые автоматы, расположенные возле счетчика также должны быть отключены. Во включенном состоянии остается лишь вводный автомат.

Количество оборотов в индукционном счетчике не должно быть больше чем 6-12 раз в течение часа. Чем меньше оборотов, тем лучше. У электронных счетчиков подсчитываются вспышки индикатора. Если количество вспышек превышает 12, следует переходить к более серьезным методам проверки.

Проверка счетчика клещами и мультиметром

Токоизмерительные клещи относятся к профессиональному инструменту и как правило не приобретаются для одноразовой проверки. Тем не менее, рекомендуется попросить его на время у знакомых, поскольку данный способ обеспечивает высокую точность измерений.

Электрический ток, приводя в действие бытовые приборы, совершает определенную работу. Поэтому при выполнения проверки электросчетчика на правильность показаний, сравниваются две работы: реальная, совершаемая фактически, и расчетная, результаты которой показывает счетное устройство. В качестве единицы измерения используются ватт-часы.

Фактическая работа при наличии однофазного счетчика происходит следующим образом:

  • Во время проверки электрического счетчика, приборы должны работать. Для замеров силы тока берется фазный провод, выходящий из клеммы № 2 счетчика.
  • Одновременно измеряется напряжение. После этого сила тока умножается на напряжение, в результате получается мощность (Вт).
  • Нужно засечь секундомером время, потребное для 10 оборотов на индукционном счетчике и 10 вспышек – на электронном.
  • Мощность умножается на полученное время в секундах. Результатом является работа, измеряемая в Джоулях. Значение работы нужно разделить на 3600, в результате получится реально потребляемая мощность (Вт х ч).

В трехфазных приборах учета измерения проводятся для каждой фазы, после чего все полученные мощности суммируются. Далее нужно определить расчетную работу. Вначале нужно найти передаточное число, обозначаемое в счетчиках символами r или А. Оно показывает количество импульсов или оборотов, совершаемое при расходовании 1 кВт х ч энергии. В этом случае не требуется специальных измерений, достаточно воспользоваться формулой А2=1000n/r, в которой А2 является расчетной работой, n – число оборотов в течение времени реальной работы, r – уже упомянутое передаточное число.

После того как были получены оба значения работ, их нужно сравнить между собой. Счетчик можно считать исправным, если расчетная работа отличается от реальной не более чем на 10 процентов. Таким образом, вопрос, как проверить работу электросчетчика однофазного, этим способом можно считать решенным. Методика проверки электросчетчика при помощи мультиметра точно такая же, как и с токоизмерительными клещами. Данный прибор считается доступным и сравнительно недорогим. Из недостатков следует отметить более низкое качество измерений и достоверности полученных результатов.

Лампы накаливания для проверки электросчетчика

Токовые клещи не всегда и не у всех могут оказаться под руками. В таких случаях при решении вопроса, как проверить правильность показаний электросчетчика, самым лучшим выходом из положения будет использование ламп накаливания с заранее известной мощностью. В качестве примера берутся пять лампочек по 100 ватт каждая. То есть, их общая мощность составляет 500 ватт.

Методика проверки состоит из следующих действий:

  • В первую очередь отключаются все электроприборы без исключения. Особое внимание нужно обратить на энергосберегающие лампы, которые категорически запрещено использовать во время проверки.
  • Перед тем как проверить работу электросчетчика, в электрощитке должны быть выключены все автоматические выключатели.
  • После этого к счетчику в цепь подключаются лампы накаливания в количестве 5 шт.
  • Далее засекается время t, в течение которого индукционный прибор совершает 10 оборотов, а импульсный – 10 вспышек. Во время проверки был получен результат 20 секунд.
  • Затем рассчитывается время Т, в течение которого совершается один полный оборот или интервал между вспышками. С этой целью t нужно разделить на 10 и получится 2 секунды. При большем количестве взятых оборотов расчеты получаются более точными.
  • При проверке счетчика электроэнергии, нужно установить значение передаточного числа, обозначенного на счетчике, как А или r. В приведенном примере оно составляет 3200.
  • Выполняется перевод мощности ламп из киловатт в ватты: 500 Вт = 0,5 кВт.

Окончательный расчет погрешности измерений выполняется по формуле: Е = (РТr/3600) х 100. Погрешность Е измеряется в процентах. Подставив имеющиеся значения, получим следующий результат: (0,5 х 2 х 3200/3600) х 100 = 11,1%. По итогам результата можно сделать вывод о некорректной работе электросчетчика, поскольку превышена его максимально допустимая погрешность, составляющая 10%. Полученные данные следует закрепить официальной проверкой, результаты которой будут обладать юридической силой.

Как проверить электросчетчик и показания электроэнергии. Поверка счетчиков.

  Когда появляются подозрения, что электросчетчик мотает слишком много, или наоборот не мотает, то необходима проверка.
  При повышенном расходе учитывайте, какую мощную технику Вы включали. Теплые полы, обогреватели, водонагревателями и это повышает расход электричества. Когда перерасход электроэнергии в 3 раза и более обычного, то тут можно говорить о неисправности прибора учета. В этом случае следует незамедлительно известить энергосбытовую компанию о неисправности прибора. Они осмотрят и сделают заключение о неисправности и вам насчитают по вашему среднему расходу.   В домашних условиях возможно выполнить несколько действий, что бы убедиться в исправности электросчетчика.

1. Проверка счетчика на “самоход”

  Это когда при выключенной нагрузке счетчик продолжает накручивать показания. У старых электросчетчиков достаточно распространённое явление. Для контроля отсутствия “самохода” необходимо отключить всю технику из розеток и везде выключить свет. Затем записать показания счетчика и через час сравнить их. Они не должны измениться.
  Если показания изменились, то советуем отключить автоматические выключатели в щитке, что бы обесточить квартирную проводку и повторить процедуру. Если во втором случае показания не изменились, значит когда включены автоматы, есть небольшое потребление электроэнергии и нужно разбираться.

2. Проверка правильности подключения

  Необходимо убедиться в правильности включения электросчетчика. У однофазных приборов учета схема одинаковая – четыре контакта:
  первый – входящий фазовый провод, из подъезда
  второй – уходящий в квартиру фазовый провод
  третий – входящий нулевой провод из подъезда
  четвертый – уходящий в квартиру нулевой провод

  Новые приборы учета хорошо защищены от неправильного подключения и учитывают электроэнергию при ошибочном включение. Даже если провода поменять наоборот, то всё равно будет учитываться электричество.

3. Проверка на нагрузке

  Для этого нужен водонагреватель, обогреватель, который работает постоянно.
Выключите везде свет и всю технику их розеток. Включите водонагреватель и пропустите горячую воду, что бы пошла холодная. Он будет нагревать воду в течение полутора часов.
Запишите данные счетчика и ровно через час проверьте – они должны увеличиться на мощность нагревателя. На водонагревателе есть бирка, на которой указана мощность. Если 1600 Вт – значит на счетчике увеличатся показания на 1.6кВт. Допускаемая погрешность 10% и зависит от величины напряжения в электрической сети.
Можно подождать пол часа, но в этом случае показания электросчетчика увеличится на половину мощности (0.8кВт).
  С обогревателями сложнее проверить, так как у них термостат, который отключает нагреватель при достижении определенной температуры и после отключения не будет потребление электроэнергии.
  Лучше использовать обычную лампу накаливания на 100Вт, включенной на час и накрутит 0,1кВт.

4. Пломбы на счетчике и его состояние

  Осмотрите прибор учета – что бы не было повреждений корпуса, иначе в таком состояние его нельзя эксплуатировать. На подключенном и введенным в эксплуатацию электросчетчике должны присутствовать три пломбы:
  – заводская пломба на корпусе – её устанавливает завод изготовитель
  – пломба госповерки, на корпусе, когда изделие проходит госповерку при выпуске
  – пломба на крышке контактов подключения. Её устанавливает управляющая компания или гарантирующий поставщик

  Следите за состоянием счетчика. Если нарушить пломбу, то вас могут признать в хищение электроэнергии. Поэтому если Вы случайно повредили пломбу, то сами сообщите об этом в сбытовую компанию и вам произведут повторную опломбировку

5. Проверка токоизмерительными клещами – ваттметром.

  Обычные токовые клещи позволяют без разрыва токовой цепи определить силу тока в цепи и подсчитать приблизительную мощность. Для профессиональных моделей токовых клещей присутствует функция ваттметра. И на индикаторе отображаются показания потребляемой мощности, как на электросчетчике.
  Подключить такие токоизмерительные клещи, записать показания на счетчике и через некоторое время сравнить показания. Они должны увеличиться одинаково – и на счетчике и на токоизмерительных клещах.

6. Проверка контрольным электросчетчиком

  Для этого нужен второй счетчик. Этот прибор учета подключают по временной схеме к проводке. После установки записать показания на обоих приборов учета и проверить через день, неделю. Расход электрической энергии должен быть одинаковый. Погрешность допускается не более 1%. Это самый простой и точный способ проверки электросчетчика в домашних условиях.

Поверка электрического счетчика. Что выгоднее: Поверка или Замена

  У электросчетчика есть срок поверки, который подтверждает, что он соответствует данному классу точности и погрешности и дает подтверждение пригодности к эксплуатации. Для новых счетчиков срок поверки (межповерочным интервал) 16 лет.
  Когда истекает срок межповерочного интервала, то перестают принимать показания, и вам начисляют за свет по нормативу.
  Замена выгодна если установлен недорогой прибор, который дешевле заменить, чем поверить. При установке нового, Вы получите гарантию до 7 лет и намного больше шансов, что он отработает положенный период.
  Для трехфазных многотарифных дорогих счетчиков есть смысл поверять, так как стоимость такого изделия гораздо больше, чем поверка.

Проверка в ЦСМ

  Это способ проверки счетчика, в ходе которого будет выдана официальная бумага, о том, что счетчик соответствует или не соответствует своим характеристикам.
  Официальная поверка необходима в случае, если счетчик “намотал” за месяц слишком много. В этом случае если поверка подтверждает, что счетчик не исправен, то гарантирующий поставщик электроэнергии сделает перерасчет, за неверно начисленные показания счетчика. Поверка проводиться в ЦСМ. Для этого необходимо снять прибор учета и отвезти в центр. Проверку проводят аккредитованные организации. В г. Мурманске это «Государственный региональный центр стандартизации, метрологии и испытаний» (ЦСМ) на ул. Фестивальной, д.25

Что делать. Сломался электрический счетчик.

  Согласно постановлению Правительства РФ от 06.05.11г. N 354 “О предоставлении коммунальных услуг в домах…” п. 81.13. Потребитель в случае выхода прибора учета из строя (неисправности) обязан незамедлительно известить об этом исполнителя, сообщить показания прибора учета на момент его выхода из строя и обеспечить устранение выявленной неисправности в течение 30 дней со дня выхода прибора учета из строя.
  Если требуется проведение демонтажа прибора учета, исполнитель извещается о проведении указанных работ не менее чем за 2 рабочих дня. Демонтаж прибора учета, а также его монтаж выполняются в присутствии представителей исполнителя.

Прибор учета считается вышедшим из строя в случаях:

– не отображения результатов измерений
– нарушения контрольных пломб, знаков поверки
– механического повреждения корпуса
– превышения допустимой погрешности
– истечения межповерочного интервала

  В случаях сомнения в исправности счетчика звоните непосредственно в АтомЭнергосбыт и узнайте – является ли ваш счетчик расчетными или нет.
  Сейчас разрешены к эксплуатации приборы 1 или 2 класса точности. Посмотрите на лицевую сторону вашего электросчетчика. В кружке указаны цифры. Если у вас 2,5, то счетчик надо менять, так как он не подходит по классу точности. А если 1 или 2, то прибор рабочий.
– Проверьте дату изготовления. Если у Вас счетчик старее 16 лет, то тоже надо менять.
  За чей счет производится замена приборов учета?
  Постановление Правительства РФ от 06.05.2011 № 354, “О предоставлении коммунальных услуг собственникам помещений в многоквартирных домах” ст.81 – Оснащение помещения приборами учета, ввод в эксплуатацию, сохранность должны быть обеспечены собственником жилого помещения. Но по-новому постановления, с 1 июля 2020г. замену и установку приборов учета должна обеспечивать энергосбытовая организация.

Наши работы ⇒
Замена проводки в квартире, доме ⇉
Выбор удлинителя ➫
Как проверить счетчик ⇛
Вопросы по счетчикам ≫
Тариф Норматив электроэнергия
Замена светильников на ЛЕД
Замена автоматов и щитка
Коллекция замененных счетчиков

Простое руководство по поверке и вводу в эксплуатацию электросчетчиков

Подрядчики-электрики и техники по эксплуатации часто сталкиваются с трудностями при обманчиво сложном процессе поверки электросчетчиков (е-счетчиков). Всякий раз, когда к электрическому счетчику «прикасаются», очень важно проверить показания. Компания APT предоставила простое руководство с простыми проверками для всех, кто хочет убедиться, что показания электрических счетчиков точны.

Обратите внимание, что этот процесс НЕ является калибровкой электросчетчика.

Калибровка расходомера выполняется на заводе при изготовлении счетчика и сравнивает точность нового счетчика со стандартом NIST (Национальный институт стандартов и технологий). Проверка просто подтверждает, что счетчик установлен и считывает значения, которые соответствуют независимой проверке тока и напряжения, а также фазовых соотношений между напряжениями и токами, чтобы получить положительные киловатты от счетчика, измеряющего нагрузку.

5 Предварительные требования для проверки Е-метра

Чтобы обеспечить успешную проверку и ввод в эксплуатацию любого электросчетчика, вы должны сосредоточиться на пяти (5) основных элементах:

1. Местонахождение

Действия по проверке электросчетчика будут включать получение информации о местонахождении счетчика.

Эта конкретная информация о местоположении состоит из:
  • Здание
  • Этаж
  • Сетка колонн
  • Информация об электрощите или электрооборудовании
  • Уникальный номер счетчика
Уникальный номер счетчика похож на «E1234»
  • Буква «E» обозначает электрический счетчик источник и нагрузка для цепи

Информация о местоположении и номер счетчика просто для обеспечения четкой привязки собранных данных к месту, где физически установлен измерительный прибор.

Ниже приведен пример счетчика Schneider серии PM8000 с вырезом ¼ DIN в электрическом корпусе.
Электросчетчик для скрытого монтажа, типичный PM8000

2. Напряжение

В дополнение к определению местоположения счетчика, вы должны определить напряжение измеряемой цепи. Например, вам нужно знать, подключается ли напряжение измерителя по схеме «звезда» или «треугольник».

В 3-фазной энергосистеме используются два типа цепей для поддержания постоянной нагрузки на трех «горячих» проводах:

Конфигурация «треугольник» соедините три фазы треугольником. В системе «треугольник» четыре провода (три провода под напряжением и один провод заземления) без нейтрального проводника.

Соединения звездой , с другой стороны, используйте звездообразную конфигурацию. В системе «звезда» имеется пять проводов: три «горячих», один нейтральный и один заземляющий.

Автор C J Cowie (разговор) (Загрузки) – собственная работа, CC BY-SA 3.0, https://commons.wikimedia.org/w/index. php?curid=102128805

В типичной системе 120/208 В, обе системы Delta и Wye измеряют 208 В переменного тока между любыми двумя горячими проводами. Тем не менее, 3-фазная система «звезда» также измеряет 120 В переменного тока между любым горячим проводом и нейтральным проводом. Другими словами, нейтральный провод системы «звезда» допускает два разных напряжения и питает как трехфазные, так и однофазные устройства.

Обязательно задокументируйте коэффициент трансформации PT и опорное напряжение, особенно в отношении трансформаторов напряжения (PT). Предохранитель соответствующего номинала должен защищать все цепи измерения напряжения от дугового разряда электрооборудования, в котором установлен счетчик.

Номинальное напряжение — типичное среднеквадратичное значение межфазного напряжения электрооборудования (т. е. 480 В, 208 В) на месте установки счетчика. Кроме того, номинальное напряжение устанавливает порог качества электроэнергии для аварийных сигналов отклонения напряжения.

Установки с линейным напряжением более 600 вольт требуют использования трансформатора напряжения для снижения напряжения до более низкого значения. Таким образом, убедитесь, что размер и проводка PT преобразовывают первичное напряжение в полезное вторичное напряжение. Кроме того, настройте коэффициент PT в счетчике (это важно), чтобы получить точные расчеты энергии.

Ниже приведен пример счетчика Schneider Electric серии PM8000 с APT
Проводка напряжения PT

Опорное напряжение — опорное напряжение нейтрали или земли для измерения по отношению ко всем измеренным значениям. Обычно это клеммная колодка нейтрали или заземления в электрическом оборудовании, к которому подключен счетчик. После этого вы должны не забыть пометить и отключить опорное напряжение (VREF). Обратите внимание, что эталонное напряжение VREF должно включать защиту, подходящую для размера предохранителя в соответствии со спецификациями установки счетчика.

Ниже приведен пример счетчика Schneider Electric серии PM8000 с прямым подключением
Напряжение Справочная диаграмма, типичная PM8000

3. Ток

Затем убедитесь, что максимальное значение тока для цепи счетчика ограничено автоматическим выключателем, предохранителем или другим устройством защиты от перегрузки по току. Во-первых, физически проверьте маркировку размера трансформатора тока (ТТ) на измерителе и задокументируйте коэффициент трансформации ТТ.

Обратите внимание, что маркировка на клеммах трансформатора тока обычно указывает полярность трансформатора тока.

Поэтому рекомендуется каждый раз проверять правильность полярности трансформаторов тока. Таким образом, при обслуживании или удалении счетчиков защитите все цепи измерения тока с помощью короткозамыкающего блока, чтобы безопасно шунтировать трансформатор(ы) тока.

Еще одним уникальным аспектом трансформаторов тока является размер и ориентация отверстия трансформатора в форме «бублика» относительно фазных проводников. Таким образом, убедитесь, что физическое открытие «бублика» достаточно для охвата всех токонесущих проводников на каждой фазе. Другими словами, не применяйте ТТ к одному проводнику в параллельной трассе. Нельзя предполагать, что по всем параллельным проводникам течет один и тот же ток.

Аналогичным образом размещение трансформатора тока вокруг ВСЕХ трех фаз не обеспечит точных показаний тока. Ориентация (обычно обозначаемая на ТТ стрелкой или точкой) должна быть одинаковой для всех установок.

Ниже приведен пример трансформатора тока с разъемным сердечником
Установка трансформатора тока h2= черный провод +, S1= белый провод –
Ниже приведен пример счетчика Schneider Electric серии PM8000
Входы трансформатора тока с блоком замыкания
Проводка для входов ТТ на счетчике:
  • (I1+, I1-) фаза A
  • (I2+, I2-) фаза B
  • (I3+, I3-) фаза C
  • (I4+, I4-) фаза нейтраль

Кроме того, некоторые заказчики выбирают установку ТТ для контроля тока нейтрали или тока заземления.

4. Управляющее питание

Ваш измеритель может получать управляющее питание независимо от аккумуляторной системы постоянного тока или источника бесперебойного питания (ИБП). Кроме того, он может исходить от управляющего силового трансформатора в электрооборудовании. Однако многие счетчики могут напрямую подключаться к разъемам напряжения для управления питанием.

Вне зависимости от ситуации убедитесь, что вы понимаете мощность управления для этого счетчика. Между тем, убедитесь, что все цепи питания управления требуют защиты с помощью предохранителя, подходящего для электрооборудования, окружающего счетчик.

Опять же, давайте в качестве примера возьмем счетчик Schneider Electric серии PM8000. Убедитесь, что соединения L1 и L2 питания управления прибором установлены правильно с предохранителем соответствующего размера в соответствии с инструкциями по установке счетчика.

E- Мощность управления счетчиком, типичная PM8000

5. Связь

Современные установки электросчетчиков обычно передают информацию в удаленную систему управления мониторингом на компьютере или сетевом сервере. Кроме того, в зависимости от типа подключения счетчика (портов), вы можете передавать данные с помощью последовательных кабелей, кабелей Ethernet или ближайшей вышки сотовой связи.

На каждом измерителе имеется несколько коммуникационных портов, включая последовательный, Ethernet и сотовый. Поэтому для понимания физических подключений, конфигураций и тестирования каждого коммуникационного порта необходима документация. Во многих случаях один счетчик одновременно обменивается данными с несколькими портами.

Коммуникации являются основной причиной обращения в службу поддержки APT как при запуске, так и во время изменения сети клиента.

Настройки Ethernet-порта E-Meter

В настоящее время современные электросчетчики передают данные через соединения Ethernet на сервер мониторинга электроэнергии. Вот еще один пример счетчика Schneider Electric PM8000 и его программного обеспечения для настройки ION Setup, демонстрирующий типичные настройки порта Ethernet, установленные для COM-порта Ethernet.

ION Setup Настройки порта Ethernet типичны для PM8000

Подключив свой ноутбук к портативному коммутатору Ethernet, а затем напрямую к порту Ethernet измерителя, вы можете проверить связь Ethernet с измерителем. Убедитесь, что вы установили IP-адрес своего ноутбука на известный неконфликтующий IP-адрес в измерительной сети ПЕРЕД открытием ION Setup.

Настройки последовательного порта E-Meter

Гирляндное подключение электрических счетчиков к существующему счетчику Ethernet (или отдельному шлюзу Serial-to-Ethernet) — это стандартный метод подключения нескольких счетчиков к одному и тому же последовательному контуру экранированной витой пары RS-485. Поэтому для этих типов счетчиков рекомендуется задокументировать настройки последовательного порта счетчика, как показано ниже.

ION Setup Параметры последовательного порта типичны для PM8000

Обратите внимание, что последовательные счетчики обычно подключаются в цепочке связи, чтобы использовать низкую стоимость последовательных кабелей и подключить множество счетчиков и устройств к одному шлюзу Ethernet. Добавление последовательного счетчика к последовательному контуру требует внимания к деталям; это одна из самых распространенных ошибок при замене или установке счетчика.

2-проводная заделка RS485 и 4-проводная заделка RS485 типичны
Резистор последовательного конца линии (EOL)

Резисторы последовательного завершения или конца линии (EOL), соответствующие характеристическому импедансу кабеля, имеют решающее значение для минимизации отражений, частоты ошибок связи и электромагнитные излучения.

Важно использовать согласующие резисторы с кабелями большой длины, чтобы обеспечить целостность данных и уменьшить количество ошибок. Однако добавление оконечных резисторов иногда может привести к падению напряжения. В результате это падение приводит к тому, что устройства, расположенные дальше всего от шлюза, теряют связь при добавлении оконечных резисторов на очень длинных кабелях. В таких случаях удаление оконечных резисторов или разделение шлейфа на более короткие сегменты может стать ключом к восстановлению связи.

Вы можете проверить связь через последовательный порт измерителя, наблюдая за миганием светодиодов на последовательном порту. Затем подключитесь напрямую к измерителю с помощью последовательного кабеля и запустите ION Setup на своем ноутбуке.

Ниже приведен пример разъема USB-последовательный порт, который может облегчить прямое последовательное соединение с ноутбуком в полевых условиях.

Преобразование USB в последовательный порт er
Настройки сотового модема E-Meter

Сотовые модемы являются одним из лучших решений, когда вы не можете легко установить кабели Ethernet или последовательные кабели.

Ниже приведен пример сотового модема для частной сети клиента.
Аппаратное обеспечение сотового модема

Как документировать счетчик

Конфигурация и программирование счетчиков

Далее вам нужно задокументировать настройки счетчика в форме или отчете для ведения учета. Ниже приведен пример.

Загрузите форму параметров конфигурации электрического счетчика APT сегодня!

1.

Отсканируйте сертификат калибровки измерителя

Завод отправляет все измерители с сертификатом калибровки в коробке, в котором прослеживается калибровка измерителя в соответствии со стандартами NIST. Если сертификат калибровки счетчика находится внутри коробки или корпуса во время установки нового счетчика, отсканируйте сертификат и приложите его к форме документации счетчика.

Пример сертификата калибровки измерителя

2. Проверка значений измерителя с помощью ION Setup

Использование инструмента настройки измерителя Schneider Electric ION Setup через портативный компьютер, подключенный непосредственно к измерителю. В результате вы сможете видеть показания счетчика в режиме реального времени и точно проверять отображаемое напряжение.

Что проверять:
  1. Убедитесь, что отображаемое напряжение соответствует ожидаемому значению.
  2. Подтвердите напряжение на клеммах VREF с помощью цифрового мультиметра.
  3. Убедитесь, что текущий дисплей соответствует измеряемой нагрузке.
    • В идеале измеряемая нагрузка должна составлять не менее 10 % от номинальной мощности трансформатора тока.
  4. Убедитесь, что измеряемое значение кВт положительное.
    • Положительное измерение подтверждает правильность подключения и ориентации ТТ.

Опять же, измеряемая нагрузка должна составлять не менее 10% от номинального значения трансформатора тока, чтобы обеспечить точные показания. Применение известной нагрузки через измеренную нагрузку — лучший способ определить, правильно ли сконфигурировано измерение, наблюдаемое на измерителе.

ION Setup Средство просмотра в реальном времени

Просмотрите векторную диаграмму, чтобы определить, что VREF и трансформаторы тока (ТТ) выровнены и находятся в фазе. В промышленных или коммерческих индукционных нагрузках напряжение опережает ток и создает отстающий коэффициент мощности с положительными киловаттами. Опережающий коэффициент мощности или отрицательные киловатты являются признаком того, что ТТ инвертирован или фазовые соотношения между напряжениями и токами неправильно подключены.

Типичная векторная диаграмма с правильно отображаемым соединением звездой

Устранение неполадок

Типы проблем с проводкой

Прежде чем подозревать проводку , , проверьте, правильно ли запрограммирован измерительный прибор с правильными соотношениями PT и CT и правильно ли настроен РЕЖИМ НАПРЯЖЕНИЯ. Поэтому, в зависимости от конфигурации, может быть 3 ТТ и 3 ТТ вторичных обмоток (12 концов проводников). В результате убедитесь, что вы применяете их к измерителю с правильной полярностью. Они могут быть неправильно подключены без надлежащего пуско-наладочного тестирования, в результате чего счетчик будет отображать неверные показания.

Ошибки проводки могут состоять из любой комбинации следующих
г:
  1. Перепутаны фазы тока
  2. Неправильная полярность тока
  3. Перепутаны фазы напряжения и текущие значения, но неверные значения Вт, ВА, ВАр и коэффициента мощности. Обратите внимание, что отрицательное значение кВт указывает на неправильную полярность нагрузки.

    Когда счетчик имеет нулевые значения тока и присутствует нагрузка
    • Подтвердите, что тестовые выключатели замкнуты
    • Убедитесь, что перемычки сняты с любых закорачивающих блоков ТТ (этот процесс обеспечивает протекание тока через счетчик)
    Если счетчик показывает нулевые значения напряжения
    • Подтвердите наличие всех предохранителей
    Когда напряжение показывает неожиданное значение
    • Проверьте настройки коэффициента трансформации
    • Проверьте настройку режима напряжения
    СОВЕТ

    Если ток измерителя отображается в килоамперах, а не в амперах, измените первичный и вторичный коэффициенты ТТ измерителя, чтобы использовать 1 А и вторичный коэффициент ТТ. Например, если первичный трансформатор тока рассчитан на 2000 А, а вторичный трансформатор тока — на 5 А, счетчик будет отображать показания силы тока в килоамперах.

    Вместо этого используйте то же соотношение 2000:5 = 400:1 и запрограммируйте первичный ТТ на 400 А, а вторичный ТТ на 1 А. По сути, это то же самое математическое соотношение, что и 2000 А/5 А. Однако счетчик отображает силу тока в амперах.

    Общие коэффициенты ТТ, преобразованные из вторичного 5А во вторичный 1А

    Проверка Е-метра

    Наконец, вы можете проверить напряжение и ток, сравнив показания счетчика с независимым цифровым мультиметром. Вот что влечет за собой процесс проверки счетчика.

    Проверка электросчетчика

    Для проверки электрического счетчика подайте известную или существующую нагрузку через трансформаторы тока с управляющим питанием и измерьте результирующие ток и напряжение с помощью независимого прибора.

    Проверка напряжения (V1, V2, V3)

    Вы можете проверить показания счетчика с помощью цифрового мультиметра, проверив входы напряжения на входы VREF. Если используется PT, напряжение, измеренное цифровым мультиметром, необходимо будет умножить на множитель, чтобы получить фактическое измеренное напряжение.

    Полевая проверка должна совпадать с показаниями счетчика на плюс-минус 5%. Неверные показания отличаются более чем на 5 % между цифровым мультиметром (DMM) и дисплеем измерителя.

    Таблица проверки напряжения

    Проверка тока (Ia, Ib, Ic)

    Для проверки токовых входов счетчика используйте цифровой мультиметр с токоизмерительным датчиком. По возможности измеряйте фактический ток нагрузки на проводниках, по которым протекает ток во время каждой фазы, вместо того, чтобы пытаться измерить вторичный ток (который намного меньше по величине). Точно так же полевые проверки должны совпадать с показаниями счетчиков с точностью до 5%. Неудачные показания отличаются более чем на 5% от показаний цифрового мультиметра (DMM).

    Таблица проверки тока

    Новые счетчики обычно требуют установки нагрузки на счетчик для проверки показаний тока. Таким образом, в идеале вы должны согласовать с подрядчиком или строительным персоналом, чтобы получить достаточные нагрузки для проведения измерений в месте установки счетчика. Существующие счетчики обычно имеют текущую нагрузку, которую можно использовать для сравнения.

    APT Проверка и ввод в эксплуатацию E-Meter

    APT может помочь вам проверить и ввести в эксплуатацию ваши счетчики или даже составить спецификацию, чтобы убедиться, что этот важный процесс выполняется правильно с первого раза для нового строительства или проектов.

    Прежде всего, мы предоставляем полную сервисную поддержку клиентам и подрядчикам, которым требуются точные данные от их систем учета, реле, генераторов, автоматических переключателей, источников бесперебойного питания (ИБП). В результате многие клиенты доверяют APT независимую проверку своей распределенной генерации на месте, солнечных фотогальванических (PV) массивов, аккумуляторных батарей, топливных элементов или микросетей и сравнивают с электроэнергией.

    Эндрю Э. Тейлор, ЧП | Главный исполнительный директор АПТ

    Ищете дополнительную информацию?

    Свяжитесь со специалистом APT сегодня, чтобы найти правильное решение, соответствующее потребностям вашего бизнеса.

    Свяжитесь с нами

    Подпишитесь сейчас >>

    Как подключить электросчетчик

    По

    Тимоти Тиле

    Тимоти Тиле

    Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

    Узнайте больше о The Spruce’s Редакционный процесс

    Обновлено 06.06.22

    Рассмотрено

    Ларри Кэмпбелл

    Рассмотрено Ларри Кэмпбелл

    Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

    Узнайте больше о The Spruce’s Наблюдательный совет

    пклин / Getty Images

    Обзор проекта

    Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

    Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

    Устройство электрического счетчика

    Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

    Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

    Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

    Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

    Оборудование/инструменты

    • Инструмент для зачистки проводов
    • Отвертки
    • Ручка или карандаш

    Материалы

    • Лист бумаги или блокнот

    1. Подсоедините горячие провода линии

      Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

      В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

      Ель / Тимоти Тиле

    2. Подсоедините горячие провода нагрузки

      Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

      Ель / Тимоти Тиле

    3. Подсоедините провод заземления

      Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

      Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

      Ель / Тимоти Тиле

    4. Подсоедините нейтральные провода

      Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

      Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

      Ель / Тимоти Тиле

    Как электрический счетчик контролирует потребление энергии

    Роберт Ллевеллин / Getty Images

    Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

    Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

    Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

    Считывание показаний счетчика

    Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

    На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

    Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат.)

    С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.

    Неисправный счетчик? Вот предупреждающие знаки

    0800 37 456

    Блог Energyprice.be>

    Симулятор цен официально сертифицирован

    8 отзывов в Google

    0800 37 456

    Ваш счет за газ или электричество кажется необычно высоким? Это может быть признаком того, что ваш счетчик неисправен! Как я могу сказать? Если да, то что мне делать? Каковы риски? С помощью Comparateur-Energie.
    be узнайте, что делать, если вас беспокоит ваш счетчик.

    Является ли это вашим счетчик электроэнергии или газовый счетчик , всегда есть вероятность, что у вас может возникнуть незначительная неисправность . Ваш глюкометр может, например, начать вращаться слишком быстро (или слишком медленно!). В любом случае лучше быстро заменить. Если вы позволите ситуации продолжаться, вы рискуете получить неприятный сюрприз , когда получите счет за электроэнергию ! Чтобы избежать каких-либо неудобств, узнайте, как распознать счетчик, который не работает должным образом, и если да, то что вам нужно сделать .

    Признаки неисправного счетчика: на что обратить внимание?

    Нелегко обнаружить признаки неисправного счетчика . В конце концов, у вас есть дела поважнее, чем каждый день проверять, правильно ли он работает — и это вполне нормально! Вот почему мы настоятельно рекомендуем вам принять к сведению следующие ситуации:

    Первый случай: ваше потребление не изменилось, но ваш счет удвоился или даже утроился.

    Всегда обращайте внимание на подобные ситуации. попробуй потренироваться , где эта разница происходит от : она внезапна или постепенна? Сильно ли в последнее время выросли цены на энергоносители? Если увеличение вашего счета произошло внезапно, когда ваши тарифы остались стабильными, проблема может исходить от вашего счетчика!

    Второй случай: вы уменьшили потребление газа или электроэнергии, но ваш счет остался прежним. Хуже того, он даже увеличился.

    Если вы последовали нашему совету , уменьшите газ или электричество потребление , вы должны увидеть положительное влияние на ваши счета. Если это не так, это может быть связано с тем, что ваши цены на энергию выросли. Но если цены остались стабильными, пришло время взглянуть на ваш счетчик газа или электроэнергии, возможно, он слишком быстро крутится.

    Третий случай: в вашем счете нет тревожных отклонений, но вы все равно считаете его необычно высоким (или низким).

    Иногда вам не нужно ждать заметной разницы в вашем счете, чтобы беспокоиться. Если вы чувствуете, что ваше потребление выше, чем обычно, если вы не изменили свои привычки , может быть полезно проверить, нормально ли работает ваш счетчик.

    Сравните сейчас всех поставщиков энергии, действующих в Бельгии, и сэкономьте деньги на счете ! Благодаря Energyprice.be клиенты экономят в среднем 275 евро. Посмотрите на свои сбережения

    Сравните и сэкономьте деньги Это бесплатно!

    Как проверить, неисправен ли счетчик?

    Что означает фраза «  проверить счетчик »? В конце концов, не каждый является техническим специалистом оператора сети. Так что лучше не разбирать свой счетчик самостоятельно — рискуете еще больше усугубить ситуацию. К счастью, вы все еще можете полагаться на некоторые внешние индикаторы :

    Ваш счетчик шумит

    Ваш счетчик должен быть тихим. Если вы слышите, как он издает странный звук, вероятно, пришло время заменить его. Вызовите специалиста для диагностики проблемы.

    Ваш измеритель вращается слишком быстро или непостоянно.

    Для счетчика электроэнергии , действуйте следующим образом. Наблюдайте за своим глюкометром в течение нескольких минут, не включая и не выключая свет или электроприборы. Если во время просмотра вы заметили, что цифры на вашем счетчике крутятся с необычной или непостоянной скоростью , у вас, вероятно, неисправный счетчик электроэнергии.

    Для газового счетчика вам просто нужно выключить отопление и плиту. Если вы все еще видите, что ваш счетчик крутится, то либо где-то есть утечка (в этом случае вы должны срочно уведомите пожарную команду и оператора сети ), или ваш счетчик определенно неисправен.

    Что делать, если у меня неисправный счетчик?

    Если все указывает на то, что ваш счетчик неисправен, обратитесь к оператору распределительной сети ( DNO ), ответственному за ваш муниципалитет. Если вы не знаете, кто ваш оператор, вы можете узнать это с помощью нашего бесплатного инструмента «Найти мой DNO».

    Ваш DNO отправит техник для проверки состояния вашего счетчика . Если неисправность подтвердится, вам придется договориться с техническим специалистом об установке нового счетчика .

    >> Читайте также: Когда и как заменить счетчик электроэнергии?

    Тем временем, если вам пришлось оплатить чрезмерные счета за электроэнергию, ваш поставщик обязан возместить вам избыточную сумму, выставленную вам из-за проблемы со счетчиком.

    Примечание : убедитесь, что ваш чрезмерный счет за электроэнергию не связан с повышенным потреблением с вашей стороны, прежде чем обращаться к специалисту! Если технический специалист не может найти неисправность в вашем измерителе, он может взимает с вас неоправданно высокую цену за оценку , как объясняет Сибельга. Однако, если они обнаружат, что ваш счетчик действительно неисправен, вам не будет выставлен счет ни за что, даже за новый назначенный вам счетчик.

    Особый случай: ваш поставщик энергии отказывается возместить вам разницу

    В некоторых случаях вы не сможете доказать, что ваш счетчик был неисправен в течение данного расчетного периода. В результате ваш поставщик может отказаться выдать вам кредит-ноту для корректировки вашего потребления. Если это произойдет, лучше всего сделать свяжитесь со службой посредничества (веб-сайт недоступен на английском языке) , чтобы подать жалобу . Затем вам помогут получить возмещение.

    У вас есть другие вопросы о вашем счетчике? Ознакомьтесь с нашими часто задаваемыми вопросами или свяжитесь с нами с вашими вопросами через чат, электронную почту или телефон.

    Позвоните одному из наших консультантов Бесплатно – Без обязательств

    Другие статьи о счетчиках :

    • Настройка счетчика электроэнергии в 4 шага
    • 6 вопросов, которые нужно задать себе по поводу выписки по счетчику электроэнергии Категория: Электричество
      Процедура: P-E-03
      Дата распределения:
      Дата вступления в силу:
    • Используйте процедуры, установленные для консоли калибровки, для тестирования счетчиков со светодиодным, ЖК-дисплеем или другим импульсным выходом.
    • Ошибки счетчиков можно определить вручную для консолей, которые не предоставляют ошибки счетчиков автоматически. Обратитесь к документации на консоль и сведениям об эталонном счетчике, чтобы определить метод расчета погрешностей счетчика вручную.
    • Запись ошибок счетчика с минимальным разрешением 0,1%.
    • Повторите тесты для каждой применимой контрольной точки, указанной в Таблице 7.6 Спецификации.

7. 3.3.2.1.3 Критерии приемки

Приемлемый допуск для ошибок, определенный на шаге 4) пункта 7.3.3.2.1.2 выше, указан в разделе 7.3.3.2.1 Спецификации.

7.3.3.2.1.4 Электронные счетчики потребления, не запрограммированные на функцию Вт·ч

Эта процедура относится к разделу 7.3.3.2.1 Спецификации и применяется к электронным счетчикам, не запрограммированным на функцию Вт·ч. Целью этой процедуры является обеспечение точной работы электронных счетчиков, оснащенных функцией запроса.

7.3.3.2.1.5 Настройка

Настройте консоль калибровки на подачу тестовой нагрузки для тестирования по требованию согласно применимым данным в Таблице 7.7, указанным в разделе 7.3.3.2.1 Спецификации.

7.3.3.2.1.6 Процедура — экспоненциальный расходомер

  1. Переведите счетчик в тестовый режим работы, если он оборудован и одобрен.
  2. Примените одну из тестовых нагрузок, установленных в 7.3.3.2.1.5 выше, в течение трех периодов отклика.
  3. Снимите приложенную нагрузку и запишите показания потребления, зарегистрированные счетчиком.
  4. Повторите шаги с 1) по 3) для всех применимых точек потребляемой нагрузки, указанных в таблице 7.7.

7.3.3.2.1.7 Процедура — блокировка интервального расходомера

  1. Переведите счетчик в тестовый режим работы, если он оборудован и одобрен.
  2. Примените одну из тестовых нагрузок, установленных в 7.3.3.2.1.5 выше, в течение как минимум одного интервала нагрузки.
  3. Снимите приложенную нагрузку и запишите показания потребления, зарегистрированные счетчиком.
  4. Повторите шаги с 1) по 3) для всех применимых точек потребляемой нагрузки, указанных в таблице 7.7.

7.3.3.2.1.8 Критерии приемки

Показания, зарегистрированные на шаге 3) пунктов 7.3.3.2.1.6 и 7.3.3.2.1.7 выше, не должны превышать допуски, указанные в разделе 7.3.3.2.1 Спецификации.

7.3.3.2.2 Общие сведения — Электронные счетчики электроэнергии, запрограммированные на функцию Вт·ч

Эта процедура применима ко всем электронным счетчикам, запрограммированным на функцию Вт·ч. Применимые контрольные точки указаны в таблице 7.8 Спецификации.

7.3.3.2.2.1 Настройка

  1. Для первоначальной настройки расходомера можно использовать общую процедуру настройки расходомера.
  2. Настройте консоль калибровки на подачу тестовой нагрузки, определенной на основе применимых данных в Таблице 7.8 Спецификации.

7.3.3.2.2.2 Процедура — Электронные счетчики электроэнергии, запрограммированные на функцию Вт·ч

  1. Проверка функции измерения энергии в электронных счетчиках может выполняться различными способами, в зависимости от тестовых условий счетчика. Однако предполагается, что измеритель оснащен импульсным тестовым светодиодом, ЖК-дисплеем или другим импульсным устройством. Для счетчиков, не имеющих такого обеспечения, потребуется дополнительная процедура испытаний, специфичная для тестируемого счетчика.
  2. Используйте процедуры, установленные для консоли калибровки, для тестирования счетчиков со светодиодным, ЖК-дисплеем или другим импульсным выходом.
  3. Ошибки счетчиков можно определить вручную для консолей, которые не предоставляют ошибки счетчиков автоматически. Обратитесь к документации на консоль и сведениям об эталонном счетчике, чтобы определить метод расчета погрешностей счетчика вручную.
  4. Запись ошибок счетчика с минимальным разрешением 0,1%.
  5. Повторите тесты для каждой применимой контрольной точки, указанной в Таблице 7.8 Спецификации.

7.3.3.2.2.3 Критерии приемки

Допустимый допуск для ошибок, определенных на шаге 4) пункта 7.3.3.2.2.2 выше, указан в разделе 7.3.3.2.2 Спецификации.

7.3.3.2.3 Электронные счетчики потребления, запрограммированные с функцией Вт·ч

7.3.3.2.3.1 Общие положения

  1. с функцией W·h.
  2. Целью этой процедуры является обеспечение точной работы электронных счетчиков, оснащенных функцией запроса.
  3. Целью примечания (1) ниже таблицы 7.9 Спецификации является обеспечение проверки по крайней мере одной функции спроса, а также введение положений, исключающих другие функции спроса, для которых уже были проверены функции эквивалентной энергии. Например, счетчик, который был оценен для функции VA·h и/или функции Var·h, не нуждается в оценивании эквивалентной функции потребления VA и/или Var·h, за исключением случаев, когда функция VA или Var·h является единственным требованием. функция, запрограммированная в счетчике.

7.3.3.2.3.2 Настройка

Настройте консоль калибровки на последовательное подключение нагрузки 50 % Imax, как указано в разделе 7.3.3.2.3. Как вариант, нагрузка 25 % Imax может быть заменена последовательно подключенной нагрузкой, если счетчик может обеспечить регистрацию потребления с разрешением 0,1 %.

7.3.3.2.3.3 Процедура — Экспоненциальный расходомер

  1. Переведите счетчик в тестовый режим работы, если он оборудован и одобрен.
  2. Примените любую тестовую нагрузку, установленную в 7.3.3.2.3.2 выше, в течение трех периодов отклика.
  3. Снимите приложенную нагрузку и запишите показания, зарегистрированные счетчиком.

7. 3.3.2.3.4 Процедура — блокировка интервального расходомера

  1. Переведите счетчик в тестовый режим работы, если он оборудован и одобрен.
  2. Примените тестовую нагрузку, установленную в 7.3.3.2.3.2 выше, в течение как минимум одного интервала нагрузки.
  3. Снимите приложенную нагрузку и запишите показания, зарегистрированные счетчиком.

7.3.3.2.3.5 Критерии приемки

Показания, зарегистрированные на этапе 3) пункта 7.3.3.2.3.3 или 7.3.3.2.3.4 выше, не должны превышать допуски, указанные в разделе 7.3.3.2.3 Спецификации.

Процедура относится к разделу 7.3.3.2.4 Спецификации. Эта процедура предназначена для оценки электронных счетчиков, способных работать при различных напряжениях.

7.3.3.2.4 Счетчики с несколькими напряжениями автоматического выбора диапазона

7.3.3.2.4.1 Общие положения

Электронные счетчики, способные работать при нескольких напряжениях, должны оцениваться при одном дополнительном напряжении, соответствующем стандартному номинальному рабочее напряжение, находящееся в пределах допустимого диапазона напряжений для счетчика.

7.3.3.2.4.2 Настройка

  1. Для первоначальной настройки расходомера можно использовать общую процедуру настройки расходомера.
  2. Установите консоль калибровки на номинальное рабочее напряжение, которое попадает в диапазон напряжений, утвержденных для измерителя, и ранее не использовалось при проверочных испытаниях для этого измерителя.
  3. Установите значения тока и коэффициента мощности, которые использовались ранее (например, 25 % Imax, 0,5 Pf).

7.3.3.2.4.3 Процедура

  1. Выполните проверку точности, используя процедуру, описанную в разделах 7.3.3.2.1.2, 7.3.3.2.1.6 или 7.3.3.2.1.7 для счетчиков, которые не запрограммированы с функцией Вт·ч или в разделах 7.3.3.2.2.2, 7.3.3.2.3.3 или 7.3.3.2.3.4 для счетчиков, которые запрограммированы с функцией Вт·ч, в зависимости от обстоятельств.

7.3.3.2.4.4 Критерии приемки

Показания, записанные на шаге 1) выше, не должны превышать допуски, указанные в разделе 7. 3.3.2.2 Спецификации.

7.3.3.2.5 Счетчики времени в квадрате напряжения

Процедура относится к разделу 7.3.3.2.5 Спецификации. Предназначен для поверки счетчиков времени в квадрате напряжения.

7.3.3.2.5.1 Настройка

  1. Для этой процедуры можно использовать общую настройку для оценки счетчиков электроэнергии.
  2. Установите консоль калибровки на подачу напряжения на уровне 95 % от номинального напряжения для тестируемого измерителя.
  3. Для этого теста можно использовать любую удобную настройку токовой нагрузки в пределах 2,5% I max и 25% I max .

7.3.3.2.5.2 Процедура

  1. Если консоль не оборудована для автоматического определения погрешностей счетчика для функции измерения напряжения в квадрате в час, можно использовать следующую процедуру.
  2. Запишите регистрацию напряжения в квадратах в час для тестируемого счетчика.
  3. Включите испытуемый счетчик при нагрузке, установленной в 7. 3.3.2.5.1 выше.
  4. Отслеживайте регистрацию эталонного счетчика консоли до тех пор, пока не будет достаточной регистрации, чтобы установить показания эталонного счетчика с разрешением 0,1%.
  5. Убедитесь, что тестируемый счетчик зарегистрировал достаточное количество энергии для того, чтобы вторая младшая значащая цифра или циферблат совершили хотя бы один цикл.
  6. Обесточьте проверяемый счетчик и запишите регистрацию счетчика.
  7. Запишите регистрацию эталонного счетчика.
  8. Рассчитать погрешность счетчика.
  9. Повторите шаги с 2) по 8) для настройки напряжения 105 % от номинального напряжения счетчика.

7.3.3.2.5.3 Критерии приемки

Погрешности, определенные на шаге 8) пункта 7.3.3.2.5.2 выше, не должны превышать допуск, указанный в разделе 7.3.3.2.5 Спецификации.

7.3.3.2.6 Счетчики ампер-квадрат-часов (где функция Вт·ч не оценивалась)

Процедура относится к разделу 7.3.3.2.6 Спецификации. Он предназначен для поверки счетчиков ампер-квадрат-часов, которые не были оценены по функции Вт·ч.

7.3.3.2.6.1 Настройка

  1. Для этой процедуры можно использовать общую настройку для оценки счетчиков электроэнергии.
  2. Установите на консоли калибровки напряжение питания, равное номинальному напряжению тестируемого измерителя.
  3. Установите текущую настройку нагрузки на 2,5% I max .

7.3.3.2.6.2 Процедура

  1. Если консоль не оборудована для автоматического определения ошибок счетчика для функции ампер-квадрат-час, можно использовать следующую процедуру.
  2. Запишите регистрацию ампер-квадрата-часа для тестируемого счетчика.
  3. Включите испытуемый счетчик при нагрузке, установленной в 7.3.3.2.6.1 выше.
  4. Отслеживайте регистрацию эталонного счетчика консоли до тех пор, пока не будет достаточной регистрации, чтобы установить показания эталонного счетчика с разрешением 0,1%.
  5. Убедитесь, что тестируемый счетчик зарегистрировал достаточное количество энергии для того, чтобы вторая младшая значащая цифра или циферблат совершили хотя бы один цикл.
  6. Обесточьте проверяемый счетчик и запишите регистрацию счетчика.
  7. Запишите регистрацию эталонного счетчика.
  8. Рассчитать погрешность счетчика.
  9. Повторите шаги с 2) по 8) для настройки нагрузки по току 25 % I max .

7.3.3.2.6.3 Критерии приемки

Погрешности, определенные на шаге 8) пункта 7.3.3.2.6.2 выше, не должны превышать допуск, указанный в разделе 7.3.3.2.6 Спецификации.

7.3.3.2.7 Счетчики ампер-квадрат-часов (где оценивалась функция Вт·ч)

Процедура относится к разделу 7.3.3.2.6 Спецификации. Он предназначен для поверки счетчиков ампер-квадрат-часов, которые были оценены по функции Вт·ч.

7.3.3.2.7.1 Настройка

  1. Для этой процедуры можно использовать общую настройку для оценки счетчиков электроэнергии.
  2. Установите на консоли калибровки напряжение питания, равное номинальному напряжению тестируемого измерителя.
  3. Установите текущую нагрузку в одной удобной контрольной точке, которая равна или превышает 25 % I max .

7.3.3.2.7.2 Процедура

Выполните шаги с 1) по 8) процедуры 7.3.3.2.6.2 выше.

7.3.3.2.7.3 Критерии приемки

Погрешности, определенные на шаге 8) пункта 7.3.3.2.6.2 выше, не должны превышать допуск, указанный в разделе 7.3.3.2.6 Спецификации.

7.3.3.2.8 Электронный расходомер типа

Эта процедура относится к разделу 7.3.3.2.7 Спецификации. Он предназначен для обеспечения того, чтобы каждый тип нагрузки (экспоненциальный, блочный и т. д.), который был запрограммирован в счетчике, был проверен. Эта процедура применяется к видам потребности, которые еще не были проверены.

7.3.3.2.8.1 Настройка

  1. Определите, функция какого типа запроса (например, экспоненциальная или блочная) не была проверена.
  2. Убедитесь, что счетчик настроен на регистрацию типа потребности, который не был проверен ранее.
  3. Для первоначальной настройки измерителя можно использовать общую процедуру настройки измерителя.
  4. Установите консоль калибровки на удобную тестовую нагрузку, выбранную из Таблицы 7.9 Спецификации.

7.3.3.2.8.2 Процедура

Выполните проверку точности, используя процедуру, описанную в разделе 7.3.3.2.1.6 или 7.3.3.2.1.7 для счетчиков, не запрограммированных с функцией Вт·ч, или в разделе 7.3.3.2. 3.3 или 7.3.3.2.3.4 для счетчиков, запрограммированных с функцией Вт·ч, в зависимости от обстоятельств.

7.3.3.2.8.3 Критерии приемки

Показания, зарегистрированные в соответствии с описанной выше процедурой, не должны превышать допуски, указанные в разделе 7.3.3.2.3 Спецификации.

7.3.3.2.9 Счетчики, оснащенные цепями переключения усиления

Эта процедура относится к разделу 7.3.3.2.8 Спецификации и применяется к электронным счетчикам, оснащенным цепями переключения усиления.

7.3.3.2.9.1 Общие положения

Некоторые электронные измерители предназначены для улучшения характеристик отклика на низкий уровень сигнала за счет использования усилителей для повышения уровня входного сигнала. Это позволяет выполнять обработку сигнала в рабочей области, где влияние ошибок квантования минимально. Эта процедура предназначена для проверки работы любых цепей переключения коэффициента усиления. В уведомлении об утверждении будет указано, используются ли в каком-либо измерителе схемы переключения коэффициента усиления.

Счетчики, оборудованные схемами переключения усиления, должны быть испытаны в одной контрольной точке в каждом диапазоне переключения усиления. Для этого могут потребоваться дополнительные контрольные точки, если диапазоны переключения усиления измерителя не оцениваются с использованием стандартных контрольных точек.

7.3.3.2.9.2 Настройка

  1. Для первоначальной настройки расходомера можно использовать общую процедуру настройки расходомера.
  2. Просмотрите Уведомление об одобрении и определите, какие нагрузки необходимы для оценки схемы переключения коэффициента усиления измерителя.
  3. Установите консоль калибровки на требуемую нагрузку.

7.3.3.2.9.3 Процедура

Выполните проверку точности, используя процедуру, описанную в разделе 7.3.3.2.1.4 для счетчиков, не запрограммированных с функцией W·h, или в разделе 7.3.3.2.2.2 для запрограммированных счетчиков. с функцией W·h, если применимо.

7.3.3.2.9.4 Критерии приемки

Ошибка(и), определенная в 7.3.3.2.9.3 выше, не должна превышать указанную в разделе 7.3.3.2.2 Спецификации.

7.3.3.2.10 Электронные двунаправленные счетчики электроэнергии

Эта процедура относится к разделу 7.3.3.2.9 Спецификации и применяется к электронным счетчикам, которые могут выполнять двунаправленные измерения. Целью этой процедуры является обеспечение точной работы электронных двунаправленных счетчиков в обоих направлениях. Ожидается, что работа счетчика, представляющая доставленную энергию (в прямом направлении), уже была проверена во всех соответствующих разделах этого документа. Эта процедура применяется к работе счетчика, представляющей полученную энергию (обратное направление).

7.3.3.2.10.1 Настройка

  1. Для начальной настройки расходомера можно использовать общую процедуру настройки расходомера.
  2. Настройте консоль калибровки на приложение нагрузок, как указано в Таблице 7.10 Спецификации для каждой полученной функции, которую необходимо проверить, используя описанную ниже процедуру.

7.3.3.2.10.2 Процедура

Следуйте процедуре, описанной в 7.3.3.2.2.2, и проверьте каждую функцию, утвержденную для обратного направления.

7.3.3.2.10.3 Примечания

Допуски по точности приведены в таблице 7.10 Технических условий.

7.3.4 Комбинированные электромеханические-электронные счетчики

Данная процедура относится к разделу 7. 3.4 Спецификации.

7.3.4.1 Общие сведения
  1. Некоторые электромеханические счетчики электроэнергии содержат электронный модуль, который контролирует вращающийся диск и использует количество оборотов диска для предоставления дополнительной измерительной информации. Эти типы счетчиков называются гибридными счетчиками. Эти типы счетчиков должны быть поверены следующим образом:
    1. для каждой утвержденной энергетической функции, предоставленной в электронном виде, применяются требования раздела 7.3.2 Спецификации.
    2. для каждой утвержденной функции запроса, представленной в электронном виде, применяются требования раздела 7.3.3 Спецификации.
  2. Некоторые счетчики спроектированы таким образом, что электронный счетчик и электромеханический счетчик размещаются в одном корпусе. Для данного типа счетчика электромеханический счетчик поверяется на соответствие требованиям раздела 7.3.2 Технических условий, а электронная часть поверяется на соответствие разделу 7. 3.3 Технических условий.
7.3.4.2 Настройка
  1. Для первоначальной настройки расходомера можно использовать общую процедуру настройки расходомера.
  2. Просмотрите пункт 7.3.4.1 выше и определите, какие требования применимы к данному измерителю.
  3. Установите консоль калибровки на требуемую нагрузку.
7.3.4.3 Процедура

Выполните проверку точности, используя применимую процедуру, относящуюся к конструкции счетчика, как определено путем рассмотрения шагов 7.3.4.1 выше.

Как читать показания электросчетчика

Как читать показания электросчетчика – Powerless Power

En Español

(866) 963-9353 Акция: 234098 Войти

Блог 20 мая 2019 г.

Сообщество

6 Here

6 to Help

Вы смотрели на вращающиеся циферблаты на круглой стеклянной коробке, прикрепленной к вашему дому, и задавались вопросом, что это такое? Этот удобный прибор — электросчетчик . Он расположен за пределами вашего дома или офиса и отвечает за измерение энергии потреблено. Это значение используется поставщиками услуг для определения суммы, подлежащей выставлению счета в конце месяца. Выход вашего электрического счетчика будет отображаться в киловатт-часах, которые умножаются на тариф, который ваша энергетическая компания взимает с вас, чтобы определить общую стоимость вашего счета.

Узнав, как рассчитать ежемесячное потребление энергии домохозяйством, вы сможете сравнить свои цифры с тем, что вам взимает электроэнергетическая компания. Обратите внимание, что ваш ежемесячный счет за электроэнергию часто основан на расчетах конкретной компании и подлежит округлению, в то время как ваш электросчетчик отмечает точное количество использованной вами энергии. В результате вы сможете работать с фактическими цифрами, чтобы определить, каким должен быть ваш счет. Оставаясь в курсе своих показаний каждый месяц, вы можете избежать переплаты за электроэнергию и, таким образом, сэкономить на своих ежемесячных расходах. Также полезно отслеживать, записывать и сравнивать количество энергии, которое вы используете из месяца в месяц, из сезона в сезон или из текущего года в предыдущие годы.

Как снимать показания электросчетчика в домашних условиях

Типы электросчетчиков определяются в зависимости от способа их отображения (аналоговый или цифровой), типа точки учета (первичное и местное распределение, сеть и вторичная передача) и способа передачи. они используются совместно с оплатой (счетчики предоплаты). Они читаются по-разному, поэтому первый шаг к чтению собственного — определить, какой он. Из разновидностей самый простой для чтения — цифровой электросчетчик, в то время как циферблатные счетчики требуют наибольшего объема работы. Узнайте, как снять показания с различных типов электросчетчиков, используя пошаговые инструкции ниже. Обратите внимание, что многие электроэнергетические компании не будут вносить коррективы в число, указанное на счетчике, поэтому вы должны отслеживать обновления с течением времени, продолжая считывать показания со своего счетчика.

Аналоговый

Типичный электросчетчик представляет собой круглую коробку из стекла и металла, которая обычно крепится снаружи вашего дома. Счетчик заключен в прозрачный контейнер и имеет внутри четыре или пять циферблатов. Каждый циферблат пронумерован от 0 до 9, и они записывают количество потребляемой мощности в киловаттах. Чтобы читать циферблаты каждый месяц, вам нужно:

  • Запишите числа, которые вы видите слева направо. Если указатель на циферблате находится между двумя цифрами, запишите меньшую цифру, за исключением случаев, когда тикер находится между 0 и 9.. В этом случае всегда записывайте 9.
  • Вычтите число из цифры, которую вы нашли при последней проверке счетчика. Это будет количество киловатт-часов, которые вы использовали.
  • Возьмите рассчитанное количество киловатт-часов и умножьте его на тариф вашей энергетической компании, чтобы узнать, сколько вам придется платить по счету.

Цифровой

В цифровом электросчетчике количество потребляемой энергии рассчитывается в электронном виде и отображается на счетчике, поэтому расшифровка циферблатов не требуется. Вы просто консультируетесь со своим счетчиком, когда пришло время определить, сколько энергии вы потребляете. Иногда более новые модели могут позволить поставщикам энергии получать показания без необходимости обращаться к физическому устройству. Тем не менее, вы можете запросить возможность обслуживания вашего традиционного счетчика. В этом случае вы можете достаточно легко прочитать свой счетчик:

  • Проверьте на цифровом дисплее строку цифр, которая будет указывать количество израсходованных вами киловатт-часов.
  • Вычтите число, отображаемое на вашем счетчике, из числа, которое вы записали во время последней проверки, и вы получите количество киловатт-часов, использованных за этот промежуток времени.
  • Умножьте эту цифру на ставку, взимаемую с вас каждый месяц, чтобы определить, на какую сумму вам будет выставлен счет.

Электросчетчики предоплаты

При использовании счетчика предоплаты (часто цифрового) вам необходимо заплатить за услугу, прежде чем вы сможете ее получить. С предоплаченной электроэнергией люди потребляют энергию до тех пор, пока не израсходуют сумму, соответствующую их первоначальному платежу. Оттуда нужно будет внести еще один депозит, предоставив этому плану название «плати за электроэнергию по факту». Обратите внимание, что вы должны следить за тем, чтобы ваш счетчик не достиг нуля, иначе вы рискуете отключить питание. Расшифруйте эти показания в несколько простых шагов:

  • Найдите кнопку (скорее всего синюю), отвечающую за переключение дисплея счетчика с того, сколько услуг осталось использовать, на фактическое использование.
  • После того, как дисплей изменится, запишите количество киловатт-часов и умножьте его на свой тариф, чтобы определить, какую часть вашего платежа вы уже израсходовали в долларах.

Эконом 7 и Эконом 10 метров

Некоторые планы на электроэнергию направлены на то, чтобы помочь домохозяйствам платить меньше за счет корректировки цены в разное время суток. Так обстоит дело со счетчиками Эконом 7 и Эконом 10, которые способны снизить расход в вечернее время. Разница между ними заключается в том, что эконом-класс 7 предлагает семь часов по сниженной цене по вечерам, а эконом-класс 10 — десять часов. Этот тип счетчика лучше всего подходит для людей, которые больше всего потребляют энергию по вечерам и нуждаются в особом типе счетчика. Обычно счетчики Economy 7 представляют собой цифровой дисплей, поэтому вы, вероятно, сможете легко получить показания с них, но вам потребуется их дневное и ночное использование.

  • Если на вашем глюкометре есть кнопка, позволяющая переключаться между режимами использования в дневное время, обратите внимание на использование в дневное и ночное время. У вас может быть три числа в последовательности переключения, а третье будет представлять общее использование.
  • Умножьте сумму, которую вы использовали, на тариф, который вы платите за использование.

Выбор подходящего электросчетчика для дома

Тем, кто пытается определить, какой электросчетчик им подходит, необходимо принять во внимание несколько моментов. Эти факторы включают ваш уровень использования, предыдущий опыт оплаты электроэнергии и жизненные потребности. Если у вас есть семья, не думать о постоянных платежах, скорее всего, будет предпочтительнее кредитовать покупку счетчика без предоплаты. Однако, если вы пытаетесь сократить сумму, которую вы платите за электроэнергию каждый месяц, в ваших интересах может быть рассмотрен вопрос о счетчике предоплаты или счетчике Economy 7. Это также имеет место, если у вас нестабильная история платежей, поскольку некоторые энергетические компании могут не захотеть предоставлять вам стандартные услуги. В конце концов, отслеживая ежемесячные 9Использование 0047 энергии в вашем доме не так сложно, как вы могли опасаться!



Что говорят наши клиенты

Узнайте, почему наши потребители электроэнергии говорят, что мы лучший поставщик электроэнергии в Техасе!

Общий рейтинг

4.5

На основании 9042 отзывов

Мы заботимся о наших клиентах и ​​хотим и впредь предоставлять наилучший сервис

Написать отзыв

Платежи доступны и просты

Меня беспокоила возможность получения электричества для моего дома через компанию с предоплатой. Я звонил вокруг, чтобы увидеть разные ставки, а затем прошел через все хлопоты с проверками кредитоспособности, сбрасывая баллы за каждую…

Кристин М. в Киллин

Счастливый клиент

Я работаю в этой компании уже несколько лет и был очень счастлив с тех пор. Даже когда я переехал, они сделали мою обычно напряженную ситуацию очень легкой и беззаботной. Я рекомендую их всем, кого я…

Джулия Л. в Вебстере

Постоянный клиент

Я пользуюсь услугами уже 2 года. Изначально планировалось, что эта услуга будет временной, но, поскольку она оказалась настолько эффективной для меня, я решил оставить ее на долгое время. Я счастливый клиент.

Kalandra H. в McKinney

Руководство по установке интеллектуального счетчика | Установка интеллектуальных измерительных устройств |

Независимо от того, устанавливает ли ваша коммунальная служба интеллектуальные счетчики впервые для клиентов или заменяет существующие коммуникационные счетчики счетчиками NES, важно, чтобы у вас было четкое представление о том, чего ожидать в день установки.

Счетчики NES сконструированы таким образом, что их установка довольно проста, и этот процесс мало чем отличается от установки счетчика без связи. Интеллектуальные счетчики и процесс установки, специфичный для решения, обеспечивают более короткое и менее сложное развертывание счетчика, что приводит к меньшему количеству ошибок и обеспечивает бесперебойную работу для клиентов. В этом руководстве мы рассмотрим пошаговый процесс установки интеллектуального счетчика для двух случаев: установка нового счетчика NES или замена существующего счетчика.

В ходе обоих процессов наша команда предпринимает строгие меры для проверки правильности работы счетчика. В конце этой статьи вы найдете проверочную таблицу, на которую мы ссылаемся вместе с шагами установки.

Готовая к использованию установка со встроенным программным обеспечением и средствами связи

– Автоматическая настройка связи по линиям электропередач (PLC) при подключении
– Автоматизированная регистрация в головном узле
– Автоматизированный ввод в эксплуатацию через ПЛК
– Предварительно настроен для конкретных тарифов и биллинга
– Всегда включенные настройки безопасности и управление ключами применяются сразу при включении питания.

Вариант установки интеллектуального счетчика NES 1: Замена существующего счетчика

1. Отключите питание существующего счетчика.

Внимание! Проверьте клеммы существующих счетчиков, чтобы убедиться, что напряжение отключено.

Если это невозможно, то убедитесь, что приняты меры предосторожности для предотвращения поражения электрическим током.
2. Снимите клеммную крышку с существующего счетчика.
3. Снимите линию и нагрузите провода с существующих клемм счетчика. Убедитесь, что вы промаркировали провода или у вас есть метод идентификации линейных и нагрузочных проводов фазы L1 и нейтрали для правильной установки в новом счетчике.
4. Снимите старый счетчик.
5. Установите измеритель NES на то же место, что и предыдущий измеритель, используя крепежные детали, соответствующие типу материала поверхности.
6. Осмотрите линию и провода нагрузки, чтобы убедиться, что они не повреждены и не изношены. (Замените при необходимости. )
7. Подсоедините провода линии и нагрузки к клеммам измерителя, обращая внимание на правильную конфигурацию фазы, нейтрали и линии/нагрузки.

Предупреждение: Состояние включения/выключения контактора отключения нагрузки счетчика невозможно определить визуально до подачи сетевого питания. Включайте линейное питание счетчика только тогда, когда безопасно подавать питание и на нагрузку.

8. Включите питание измерительной линии.
9. Проверьте каждую клемму фазной линии измерителя, чтобы убедиться, что питание подается на каждую фазу, и что нейтрали подключены к соответствующим клеммам.
10. Включите контактор отключения нагрузки, нажав кнопку отключения нагрузки. Кнопка отключения нагрузки может быть настроена для работы в одном из нескольких различных режимов.
11. Проверьте клеммы нагрузки счетчика, чтобы убедиться, что питание подается на каждую фазу нагрузки.
12. Проверьте правильность работы измерителя на дисплее. Дополнительную информацию см. в «Таблице проверки правильности работы расходомера» ниже.
13. Установите на место клеммную крышку. Нанесите уплотнение на уплотнительный винт, если это необходимо или желательно. Установка завершена.

Вариант установки смарт-счетчика NES 2: установка счетчика NES на новом месте

1. Снимите клеммную крышку со счетчика.
2. Установите расходомер в вертикальном положении, используя крепежные детали, соответствующие типу материала поверхности.
3. Подсоедините провода линии и нагрузки к клеммам счетчика, используя правильную конфигурацию фазы, нейтрали и линии/нагрузки.

Предупреждение: Состояние включения/выключения контактора отключения нагрузки счетчика невозможно определить визуально до подачи сетевого питания. Включайте линейное питание счетчика только тогда, когда безопасно подавать питание и на нагрузку.

4. Включите питание измерительной линии.
5. Проверьте каждую клемму фазной линии измерителя, чтобы убедиться, что питание подается на каждую фазу и что нейтрали подключены к соответствующим клеммам.
6. Включите контактор отключения нагрузки, нажав кнопку отключения нагрузки. Кнопка отключения нагрузки может быть настроена для работы в одном из нескольких различных режимов.
7. Проверьте клеммы нагрузки счетчика, чтобы убедиться, что питание подается на каждую фазу нагрузки.
8. Проверьте правильность работы измерителя на дисплее. Дополнительную информацию см. в «Таблице проверки правильности работы расходомера» ниже.
9. Установите на место клеммную крышку. Нанесите уплотнение на уплотнительный винт, если это необходимо или желательно. Установка умного счетчика завершена.

Таблица проверки правильности работы счетчика

Установка интеллектуального счетчика не будет завершена без проверки с использованием многофункционального дисплея счетчика. После подачи питания на устройство каждый интеллектуальный счетчик автоматически проходит процесс проверки, чтобы определить, правильно ли работает счетчик. Эта информация поверочной таблицы может использоваться для подтверждения того, что счетчик работает правильно.

Все необходимые фазы подключены к счетчику и обеспечивают напряжение

Дисплей активен (показывает информацию). Синий светодиод контактора отключения нагрузки работает так, как настроено для состояния ВКЛ.

Питание нагрузки включено
(контактор отключения нагрузки находится во включенном или замкнутом положении)

Может произойти одно или все из следующих событий:

а. При наличии нагрузки мигает один или оба красных светодиода в правой верхней части передней панели счетчика (частота мигания зависит от потребляемой мощности).

б. Индикатор на дисплее «отключение размыкания» не горит, указывая на то, что размыкающий контактор замкнут.

в. Синий светодиод контактора отключения нагрузки работает так, как настроено для состояния ВКЛ.

Все необходимые фазы подключены к счетчику и обеспечивают напряжение

Индикаторы фаз L1 , L2 и/или L3 загораются на дисплее, показывая фазы, на которых присутствует напряжение. Если какой-либо из этих индикаторов мигает, то эта фаза имеет обратную активную энергию. Если это непреднамеренно, то возможно, что текущие линейный вход и линейный выход были случайно переключены.

Только многофазные: фазы подключены к счетчику правильно. Счетчик не обнаруживает перепутанные провода линии и нагрузки или перепутанные линию и нейтраль.

L1L2L3 На дисплее горит индикатор (проверка доступна только для 3-фазного, 4-проводного электроснабжения)

Только многофазное: фазы не подключены к счетчику в правильном порядке. Счетчик не определяет каждый возможный неправильный порядок подключения, такой как L3L1L2, перепутанные провода линии и нагрузки или перепутанные линия и нейтраль.

L3L2L1 на дисплее горит индикатор (проверка доступна только для 3-х фазного, 4-х проводного электроснабжения)

Здание с счетчиком потребляет активную энергию (вперед активно)

На индикаторе горит стрелка «®» дисплей

Здание с счетчиками вырабатывает активную энергию (реверс активен)

На дисплее горит стрелка «¬»

Самодиагностика не удалась, было обнаружено нарушение тампера или возникло состояние тревоги

Код ошибки может заблокировать дисплей или в конце прокручиваемого списка отображения может отображаться код предупреждения, если эти коды были сконфигурированы как активные.

Крышка клеммной колодки установлена ​​правильно и контакт тампера крышки клемм закрыт

Индикатор на дисплее «Тампер открыт» горит , а не , что указывает на правильную установку крышки

Происходит сетевая связь ПЛК

Этот значок загорается, когда счетчик обнаруживает связь ПЛК в сети. Этот значок можно использовать во время установки, чтобы проверить, может ли счетчик «прослушивать» сетевое соединение до того, как счетчик будет принят системой в качестве активного устройства. Однако вы должны знать, что счетчик, установленный в точке, наиболее удаленной от узла управления, может не принимать сигнал, пока между ним и узлом управления не будут установлены другие счетчики, которые можно использовать в качестве повторителей. В этом случае значок не будет активирован. В результате вам следует рассмотреть возможность использования этого значка для устранения неполадок после установки после того, как все счетчики в системе будут установлены.

Произошла связь ПЛК со счетчиком

Этот значок указывает на то, что связь ПЛК с этим конкретным измерителем происходила в течение времени, заданного пороговым значением времени неактивности связи ПЛК, которое представляет собой настраиваемое значение от 1 до 65535 минут (по умолчанию установлено значение 1440 минут, что эквивалентно одному дню). . Он также показывает качество самого последнего полученного сообщения PLC.

После проверки дисплея интеллектуального счетчика на предмет отсутствия ошибок или аварийных сигналов коммунальное предприятие может быть уверено, что установка интеллектуального счетчика успешно завершена. Конечно, установка счетчика — это только часть системы интеллектуального учета. Помимо установки устройств, интеграция аналитического программного обеспечения Smart Grid для дистанционного наблюдения за функциональностью счетчика помогает обеспечить успешный проект и получить ожидаемые преимущества от системы.

Вам может понравится

Конвектор плинтус: Купить Теплый плинтус Mr.Tektum тип обогрева электрический и водяной

21.04.2023

Карнизы для штор с люверсами двойные: Страница не найдена – LoveShtory.com

25.06.2005

Красивая подсветка: Красивая декоративная подсветка в элитных загородных домах и квартирах

18.09.2023

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
