как работает, какие бывают виды

На чтение 8 мин Просмотров 150 Опубликовано 21.02.2021 Обновлено 05.09.2021

Содержание

1. Что такое проходной выключатель и как он работает
2. Как устроены проходные выключатели
3. Где применяется и как правильно подключить
4. Что ограничивает число проходных выключателей
5. Разновидности переключателей и их обозначение на схемах
6. Преимущества проходных вариантов
7. Известные производители проходных переключателей

Устройство проходного выключателя почти не отличается от стандартного. Снаружи вообще нет различий, но внутри можно увидеть дополнительный контакт, который и обеспечивает нужный функционал. С помощью такого варианта можно сделать управление светом в квартире или доме намного удобнее. Главное – разобраться в его особенностях и правильно подключить.

Что такое проходной выключатель и как он работает

Этот тип отличается от стандартного. Если в обычном варианте электрическая цепь просто замыкается или размыкается, то в рассматриваемом оборудовании она переключается с одного контакта на другой. Систему можно назвать переключателем, так как она меняет режимы, а не работает как классические изделия. Принцип работы проходного выключателя такой:

1. В отличие от стандартного варианта с задней стороны в одноклавишной модели расположено не два, а три контакта. Причем дополнительный контакт нужен для того, чтобы при размыкании одной цепи замыкалась вторая и управление переходило на второй элемент, расположенный в другом месте комнаты.
2. Такие выключатели всегда используются попарно. Их не может быть меньше двух, иначе смысла в использовании не будет. Система работает за счет перекидных контактов, которые действуют подобно коромыслу.
3. Обычно свет горит, когда оба выключателя находятся в одном и том же положении.
   Когда клавиши расположены по-разному, освещение выключается.
4. Обязательным элементом в этом случае является коммутационная коробка. За счет ее делается система, позволяющая включать и выключать освещение из разных мест комнаты.

Внешний вид и особенности конструкции в квартире.

Как устроены проходные выключатели

Основное отличие от стандартного оборудования заключается в лишнем контакте, расположенном с задней стороны. Внешне устройство ничем не отличается и если на нем нет обозначения, понять, что это проходной переключатель, невозможно.

За счет наличия дополнительного элемента можно переключать цепь с одного контакта на другой, чтобы можно было управлять светом с двух и более устройств. Все достаточно просто – при замыкании контакта в одном выключателе происходит то же самое и в другом.

Устройства могут быть как одноклавишными, так и двухклавишными и более. Особых ограничений нет, все зависит от режимов освещения и количества используемых источников света в помещении.

Где применяется и как правильно подключить

Что касается применения, тут нет никаких рамок. Чаще всего такой вариант ставят на лестницах – сверху и снизу, в спальнях – у входа и около кровати, в разных концах коридора, в гостиных и т.д. Выключатели можно использовать везде, где это повысит удобство управления светом. При этом, чтобы система работала правильно, ее надо правильно подключить:

1. Для начала переключатель разбирается, с задней стороны есть три крепежных элемента. Два из них – это общий контакт, который обязательно надо найти перед подключением. Если схемы на корпусе нет, можно выяснить этот момент с помощью тестера.
2. На общую клемму подключается фаза. Подводящий провод всегда трехжильный, так как на двухжильном реализовать этот вариант не получится. Остальные два провода присоединяются к другим контактам, их расположение не имеет принципиального значения.
3. Далее нужно собрать розетку и установить на место. Со вторым выключателем проводится аналогичная работа. Ничего сложного нет, главное – не перепутать расположение проводов.
4. Очень важно правильно соединить провода в распределительной коробке. Туда должно входить четыре трехжильных кабеля – силовой, два на выключатели и один на люстру. Соединение проводов проводится по схеме, которая дана снизу. Проще всего ориентироваться по цвету изоляции, тогда можно не волноваться, что что-то будет перепутано.

Разобраться в подключении несложно даже тем, у кого нет опыта в электромонтажных работах.

Что ограничивает число проходных выключателей

Жестких ограничений по числу точек включения и выключения нет. Но нужно помнить основные принципы работы электрооборудования. Чем больше соединений, тем больше сопротивление прохождению тока образуется и тем выше потери напряжения. В длинных цепях это может проявляться сильно.

Поэтому в системах обычно используют от 2 до 5 элементов. Причем, если устройств больше двух, то нужны перекрестные переключатели, которые имеют не три, а четыре контакта для подключения. Они ставятся между проходными вариантами и обеспечивают нормальную работу освещения. Ниже показана схема подключения такого варианта.

Перекрестные выключатели позволяют увеличить число точек управления до любого количества.

Разновидности переключателей и их обозначение на схемах

Изделия можно разделить на разные группы в зависимости от конструкции и особенностей использования. Основные варианты:

1. Механические – самые простые и надежные устройства, в которых цепь замыкается и размыкается за счет нажатия на клавишу.
2. Полупроводниковые, чаще всего встречаются сенсорные варианты. Они срабатывают за счет прикосновения пальца и выглядят современно. Есть и модели с пультом управления, они удобны тем, что управлять светом можно из любого места в комнате.

По количеству независимых нагрузок, которым управляет выключатель, можно выделить 2 типа:

1. Однолинейные. Самые простые устройства с одной клавишей.
2. Многолинейные, в них может быть 2 клавиши и более.

Что касается обозначения на схемах, все варианты показаны ниже. Отличить проходной выключатель от стандартного несложно.

Символ с выступами в обе стороны означает проходной выключатель.

Преимущества проходных вариантов

Использование подобной системы обеспечивает целый ряд достоинств:

1. Удобство управления, так как можно включать и выключать свет из разных мест.
2. Экономия электроэнергии. За счет того, что освещения включается на входе и выключается на выходе, электричества расходуется меньше.
3. Простота монтажа. Поставить проходные выключатели под силу практически любому человеку.
4. Не требуются настройки, после подсоединения проводов система сразу работает.

Сенсорные варианты работают за счет прикосновения.

Известные производители проходных переключателей

На рынке представлено много вариантов, лучше всего себя зарекомендовала продукция следующих фирм:

1. Legrand. Французская компания, выпускающая много разновидностей оборудования, отличающегося надежностью и простотой подключения.
2. ABB. Совместная компания из Швеции и Швейцарии, выпускающая добротное электрическое оборудование.
3. Schneider. Еще один производитель качественной продукции из Франции.
4. Gira. Немецкий бренд с большим ассортиментом и высоким качеством.
5. Вико. Турецкий производитель, который делает добротные выключатели за небольшую цену.

Разобраться с особенностями конструкции проходного выключателя и самостоятельно поставить его не составит труда. Главное – изучить схему, чтобы правильно подсоединить провода в распределительной коробке и на клеммах переключателей.

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

• высокая надежность и безопасность эксплуатации;
• мгновенное отключение электроснабжения помещения при необходимости из любой точки;
• оптимальное расходование электроэнергии;
• низкая себестоимость;
• простая установка, не требующая привлечения специалистов;
• отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

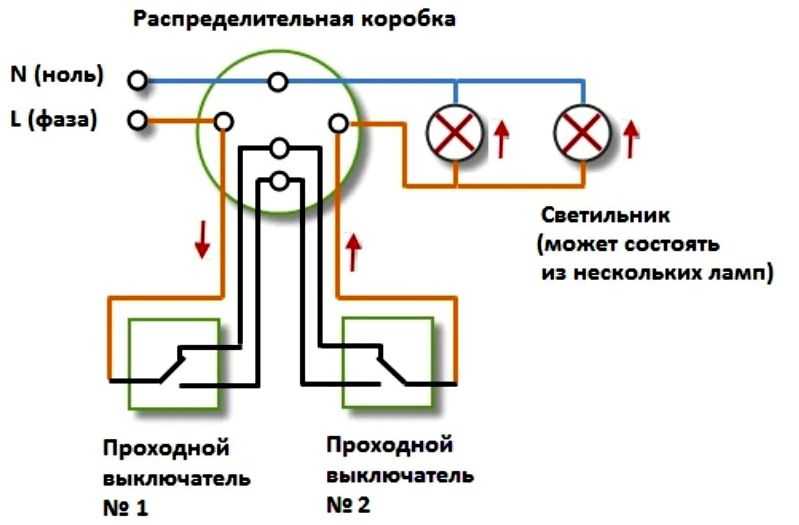

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• синий — ноль

• желто зеленый — земля

или второй вариант:

• белый (серый)

• коричневый

• черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.   На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода. Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

• у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
• аккуратно выдавливается сердцевина выключателя;
• отжимаются зажимы корпуса на внутреннем механизме выключателя;
• одна из клемм вынимается из гнезда;
• переустанавливается один контакт напротив другого;
• на контакты устанавливается коромысло;
• корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно.

При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры». Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

На фото — сенсорный выключатель.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Заключение

Из приведенных схем понятно как работает проходной выключатель и какие есть варианты его подключения – при наличии минимальных навыков работы с электрооборудованием справиться с его установкой сможет и домашний мастер. Если опыта работ с проводкой нет, то подключать такие выключатели лучше доверить профессионалам – все же это не самая простая схема, даже несмотря на ее кажущуюся простоту.

Видео по теме

Источники

• https://YaElectrik.ru/elektroprovodka/chto-takoe-prohodnoj-vyklyuchatel
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://psk-remont.ru/2018/03/09/%D0%BF%D1%80%D0%BE%D1%85%D0%BE%D0%B4%D0%BD%D0%BE%D0%B9-%D0%B2%D1%8B%D0%BA%D0%BB%D1%8E%D1%87%D0%B0%D1%82%D0%B5%D0%BB%D1%8C-%D1%81%D1%85%D0%B5%D0%BC%D0%B0-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87/
• https://ProFazu.ru/provodka/ustanovochnye/prohodnoj-vyklyuchatel.html
• https://FishkiElektrika. ru/podklyuchit-prohodnoy-vyklyuchatel

Понимание тумблеров

от WD Tech | 12 июня 2017 г. | 0 комментариев

Тумблеры — простой способ активировать аксессуары в твоя машина. Есть много способов их использования и подключения. Здесь мы пойдем через некоторые основные приложения и типы переключателей. Обратите внимание на прилагаемые схемы только для справки. Всегда убедитесь, что вы используете переключатель и провод достаточно, чтобы справиться с силой, которую вы несете. В приложениях с более высокой тягой можно использовать реле.

Статьи по теме:

Проводка кулисного переключателя с подсветкой

Использование реле и проводка

Если у вас есть сомнения, обратитесь к профессионалу. Неправильная проводка может повредить электрическую систему вашего автомобиля или стать причиной пожара.

xx

1. SPST Toggle Switch (Singe Position, Single Throw)

. SPST Switch Switch – это просто выключатель SPST. Обычно у них два терминалы. Один на вход, другой на выход.

В одном положении переключатель «Разомкнут» и не соединение выполнено, и на аксессуар не подается питание. В другом положении две клеммы соединены, и питание может проходить через них.

Вот пример того, каким может быть SPST. подключен для питания света.

=========================================== =====================================

2. Тумблер SPDT (одиночный Позиция, двойной бросок)

xx

SPDT немного сложнее. Он делает одно из двух соединений. Вот схема переключателя SPDT.

Клемма 1 подключена к одной нагрузке или аксессуар, клемма 3 подключена к другой нагрузке или аксессуару. Терминал 2 подключен к власти. Коммутатор всегда выполняет одно из двух подключений и переворачивается между ними. Пока питание подключено к переключателю, он всегда включен.

В приведенном ниже примере красный индикатор горит в одном положении, а синий свет горит в другом положении.

=========================================== =====================================

3. Тумблер DPDT (двойной положение, двойной ход)

Переключатель DPDT может немного сбивать с толку. Может быть, проще всего считать, что это два переключателя SPDT в одном. Они могут подключать два разных источника питания к двум различные нагрузки или аксессуары одновременно. Вот диаграмма.

Переключатель DPDT имеет шесть клемм. №3 и №4 подключить к источнику питания. № 1, 2, 5 и 6 предназначены для нагрузок/аксессуаров. В одно положение питание от клеммы 3 подключено к клемме 1, И питание от клемма 4 подключена к клемме 2. В другом положении питание от клемма 3 подключена к клемме 5 И питание от клеммы 4 подключено к терминал 6.
