Расчеты и чертежи навесов своими руками

Предтечей строительства стационарного навеса являются расчеты. Расчет навеса необходим для того, чтобы конструкция была надежной, выдерживала собственный вес, а также нагрузки, создаваемыми ветром и снегом. В рамках данной публикации мы поговорим лишь о чертеже и расчетах различных частей конструкции на примере автомобильного навеса из поликарбоната. Весь пакет проектной документации куда больше и ему будет посвящена отдельная статья.

Перед тем как изготовить чертеж навеса из поликарбоната, необходимо определиться с общей проектной и дизайнерской концепцией, а именно как будет выглядеть конструкция, какую она будет иметь форму, для чего будет предназначена. Далее нужно нарисовать эскиз сооружения, где указать общие размеры навеса из поликарбоната (длину, ширину и другие параметры) и его основных элементов. На следующем этапе можно готовить чертеж навеса для автомобиля из поликарбоната, при этом необходимо помнить.

• Сооружение должно быть достаточно габаритным, чтобы в нем помещался ваш автомобиль с некоторым запасом, это должен отражать эскиз.
• Автомобиль, находясь под навесом из поликарбоната не должен мешать человеку, свободно перемещаться вокруг него, также как и части конструкции навеса. Рассчитайте расстояние между авто, стоящим под навесом, и опорами конструкции, эти расчеты должен содержать эскиз.
• При определении местоположения конструкции, учитывайте, с какой стороны чаще дует ветер, и соотнесите эти данные с расположением кровли и ее формой (односкатная, двускатная, дуга), это должен отражать эскиз.
• При определении местоположения конструкции, учитывайте возможность свободного подъезда к ней. Лучше чтобы автомобиль подъезжал к навесу по прямой, без виражей и поворотов, ну а если нет такой возможности, то расположите конструкцию так, чтобы сложных участков было в минимуме.
• Эскиз, а потом и чертеж, как и расчеты, прилагаемые к ним, должны быть достаточно простыми и понятными, чтобы потом самому где-нибудь не ошибиться.
• Обязательно учтите, как строящийся навес будет соотноситься с другими зданиями и сооружениями, находящимися на территории участка. Даже в том случае, если вы не собираетесь данное сооружение оформлять.
• Определите (хотя бы приблизительно) сколько денежных средств потребуется на приобретение материала, после чего внесите коррективы в эскиз. Возможно, какие-то части конструкции можно сделать дешевле, подобрав достойную замену первоначально выбранным материалам.

К сведению! Готовя чертеж сооружения необходимо найти и приложить к нему технические данные об используемых материалах.

Рассчитываем ферму арочного типа

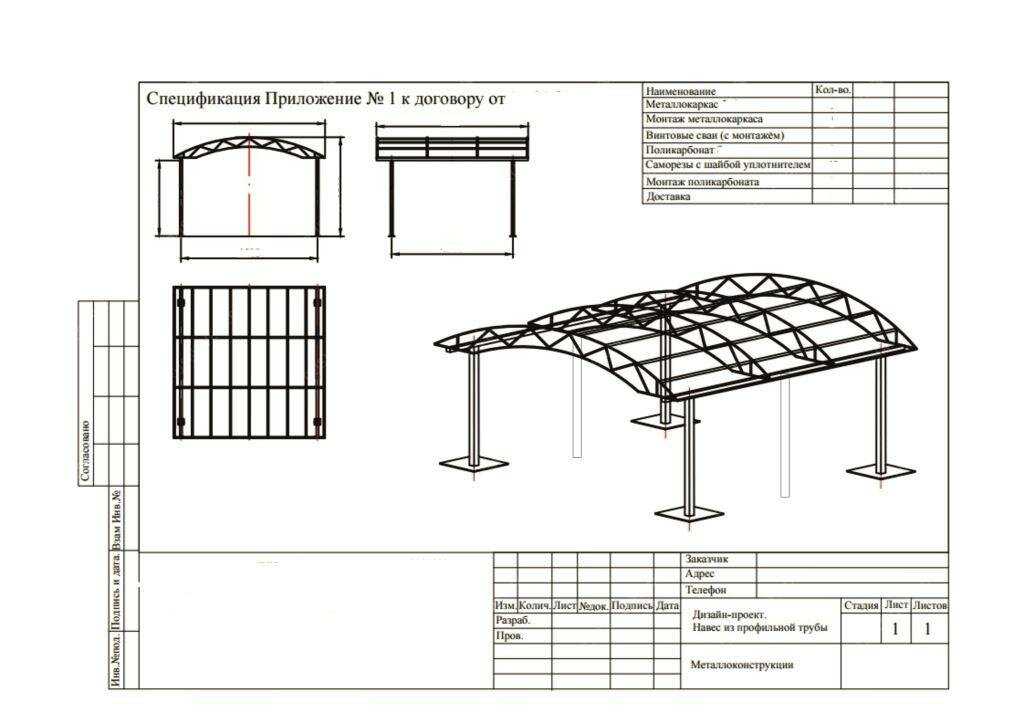

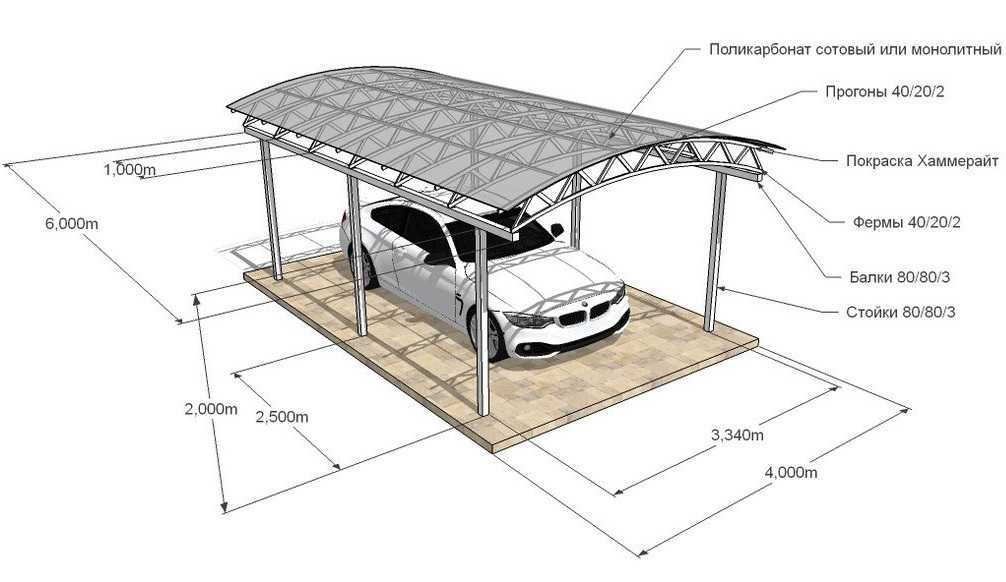

Мы имеем эскиз большого автомобильного навеса из металла, рассчитанного на 2 машины с крышей арочного типа (дуга) покрытой листами сотового поликарбоната. Ширина навеса от опоры до опоры составляет 5,8 метра, ширина арочной фермы (дуги) должна составлять 6 м. Давайте рассчитаем сечение профиля, который будет использоваться при изготовлении арочного перекрытия.

ɒ_пр=(ɒ²+4t²)^0,5≥R/2, расшифруем данную формулу:

• ɒ — нормативное напряжение;
• R – крепость железа С235, около 2440 кгс/см²;
• t – напряжение по касательной.

Теперь последовательно подбирая показатели, мы можем вычислить профиль подходящего сечения, чтобы он мог выдержать искомые нагрузки. Берем квадратную профильную трубу 30х30х3,5 мм с сечением 35 мм² с моментом инерции 3.98 см⁴, коэффициентом сопряжения нагрузки 0,5, предполагаемая нагрузка на замковую часть арки 914,82 кгс.

Все необходимые данные для вычисления собраны, формула есть, теперь остается подставить данные в формулу и получить расчет нагрузки на арочную ферму (дуга) автомобильного навеса из поликарбоната.

ɒ_пр=((914,82/3,5)²+4(919,1*1,854/((0,35+0,35)3,98)²)0,5 =1250,96 кг/см².

Что это значит? А это значит, что если мы сварим или скрутим шестиметровую арку из профиля 30х30х3,5 мм, она вполне выдержит собственный вес и вес кровельного материала, то есть сотового поликарбоната. Даже имеется приличный запас.

Рассчитываем опорную часть конструкции

Далее необходимо рассчитать какими будут опоры у автомобильного навеса из поликарбоната. Существует специальная методика, по которой принято рассчитывать стальные колонны, без нее адекватный расчет навеса невозможен. Применим формулу:

F=N/ϕR_у. Расшифруем формулу:

• F – сечение квадратной трубы, которую можно использовать в качестве опоры;
• ϕ — коэффициент, определяющий продольный изгиб;
• N – нагрузка по центру тяжести столба;
• R_у – значение сопротивления материала.

Для того чтобы произвести расчеты, придется найти данные о сопротивлении материалов. В нашем случае сопротивление стальных квадратных труб 70х70, 80х80, 100х100 мм, найденные значения нужно будет сравнить с результатами вычислений и сделать выводы. Производим расчеты:

F=3000/(0,599*2050)

В результате получаем значение 2,44 см², которое необходимо округлить в большую сторону. В итоге, значение на которое нам следует опираться при поиске подходящего профиля 2,5 см². Этим показателям соответствует квадратная стальная труба 70х70х2 мм, даже имеется небольшой запас.

Нагрузки на крышу от снега и ветра

Ответить на вопрос, как рассчитать навес для авто можно только если произвести расчет несущих конструкций сооружения и нагрузки на крышу от снега и ветра. С расчетом несущих конструкций мы в общих чертах разобрались. Теперь нужно решить проблему с нагрузками от ветра и снега.

Чтобы получить необходимые для вычисления данные, нужно обратиться к показателям средней нагрузки от ветра и снега в вашем регионе. Найти такие сведения можно в соответствующем СНиПе.

Для примера возьмем значение ветровой нагрузки 23кг/м². Но в нашем случае данная величина не подойдет потому что 23кг/м² определена для зданий и сооружений у которых есть стены. У автомобильного навеса есть опоры, дуги, перемычки, прогон и кровля, поэтому давление будет оказываться лишь на них. Определяем среднее ветровое воздействие на навес получаем 0,34 при высоте опор свыше трех метров значение от 0,34 до 0,75 кг/м

2. Вычисляем максимальную нагрузку создаваемую ветром на всю конструкцию: дуги, опоры, прогон, кровлю.

W_m=23*0,75*0,34. В результате получаем значение равное 5,9. Теперь вычислим нагрузку создаваемую снежным покровом. Эти нагрузки в разных регионах страны отличаются, причем отличаются значительно. В горных районах такая нагрузка может составлять более 600 кг/м², но мы в качестве примера возьмем более скромный показатель 180 кг/м² (Московская область).

Чтобы вычислить максимальную нагрузку на навес нужно 180 умножить на значение коэффициента перехода, которое еще предстоит получить. На рисунке ниже представлен расчет нагрузки снега на навес.

Максимальную нагрузку снега на навес вычислили. Теперь нам остается узнать показатель инерции для выбранного нами кровельного материала. Такие данные в обычном коммерческом  описании материала не возьмешь, но в техническом описании это есть.

Например, у сотового поликарбоната толщиной 12 мм, инерция 3,41 см⁴. Найдите материал с расчетным значением или больше такового и можете смело пускать его на кровлю автомобильного навеса. Подробнее о том из чего можно сделать кровлю для навеса вы можете прочитать в статье Материалы для навесов разных видов.

В заключение, отметим, конструкции навесов для автомобилей не так уж сложны, тем не менее, вольно к строительству подобных сооружений относиться нельзя. Вначале общее устройство навеса нужно нарисовать на эскизе, указав длину элементов конструкции, их диаметр и другие простые параметры. После этого можно приступать к расчетам и изготовлению чертежа. В процессе работы придется рассчитать параметры арочной фермы (дуги) и многое другое. Если вы чувствуете, что данная работа вам не по силам обратитесь к специалисту. Удачи!

Калькулятор навесов из поликарбоната для машин

tab-1″>Опции

Эскиз

Длина навеса (в метрах)

Ширина навеса (в метрах)

Высота навеса (в метрах)

---

Тип фермы (крыши)

---

Выберите поликарбонат

Цвет поликарбоната

Размер столбов

Окраска каркаса

Тип установки

Вывоз генератора (если нет электричества)

Доставка

м м м Площадь м²

Стоимость материалов

Стоимость доставки и установки

Смета

Таблица прокручивается

Наименование	Кол-во	Ед. изм.	Цена	Сумма,
Металлические столбы,		шт.
Силовые боковые балки	2	шт.
Ферма №		шт.
Лаги 40х25х2		шт.
Поликарбонат –		м2
Соединительные профили	1	Комплект	?
Окрашивание каркаса –		м2
Стоимость материалов				98 988
Сборка навеса		м2
Установка столбов –		шт.
Доставка –
Стоимость работ + доставка
Вывоз бензогенератора		дней
Амортизация оборудования и расходники		комплект
Дополнительно
Итого				143 988

Рассчитайте высоту пика вашего комплекта стального навеса Absolute: Easy Charts

Навесы

Absolute Steel шириной от 10 до 30 футов имеют стандартный уклон крыши 3/12 (увеличение на 3 дюйма на каждый фут горизонтального участка).

	ВЫСОТА КАРНАСА
	7 футов-6 дюймов	8 футов-6 дюймов	9 футов-6 дюймов	10 футов-6 дюймов	11 футов-6 дюймов	12 футов-6 дюймов
ШИРИНА
10′	8′-9″	9′-9″	10 футов-9 дюймов	11 футов-9 дюймов	12 футов-9 дюймов	13 футов-9 дюймов
12 футов	9′-0″	10′-0″	11′-0″	12′-0″	13′-0″	14′-0″
14′	9′-3″	10 футов-3″	11′-3″	12 футов-3″	13′-3″	14 футов-3″
18′	9′-9″	10 футов-9 дюймов	11 футов-9 дюймов	12 футов-9 дюймов	13 футов-9 дюймов	14 футов-9 дюймов
20′	10′-0″	11′-0″	12′-0″	13′-0″	14′-0″	15′-0″
24′	10 футов-6 дюймов	11 футов-6 дюймов	12 футов-6 дюймов	13 футов-6 дюймов	14 футов-6 дюймов	15 футов-6 дюймов
30′	11′-3″	12′-3″	13′-3″	14 футов-3″	15 футов-3″	16 футов-3″

Капоты шириной от 10 до 30 футов имеют стандартный уклон крыши 3/12. То есть крыша поднимается на 3″ в высоту на каждые 12″ горизонтального расстояния. На приведенной выше диаграмме цифры, выделенные красным цветом, показывают пиковые значения высоты для навесов от 10 до 30 футов с этим стандартным шагом 3/12.

Поскольку компания Absolute Steel разрабатывает и производит собственные стальные каркасы зданий, мы можем предложить вам кровельные скаты с другим уклоном, если это необходимо для вашего конкретного применения. Может взиматься дополнительная плата. Для получения дополнительной информации о индивидуальном дизайне свяжитесь с нами по телефону 1-877-833-3237.

Если ширина вашего навеса будет больше 20 футов, его каркас будет включать фермы, поддерживающие крышу. Высота просвета иногда вызывает беспокойство в таких навесах, поскольку фермы блокируют свободное пространство над головой. Если навес будет использоваться для размещения высоких транспортных средств или иным образом нуждается в высоком просвете, обязательно примите это во внимание. Чтобы рассчитать нашу высоту просвета, возьмите высоту боковой стены навеса (высоту карниза) и вычтите два дюйма. Например, если ваш навес имеет ширину более 20 футов и высоту 12 футов у карниза, то ваша клиренсная высота будет составлять 11 футов 10 дюймов. Если это здание высотой 10 футов 6 дюймов, просвет под фермами составит 10 футов 4 дюйма.

Если вашему навесу не придется выдерживать значительную снеговую нагрузку, можно увеличить высоту фермы на несколько дюймов для дополнительного зазора. Мы будем рады обсудить ваши потребности и варианты в этом направлении при планировании вашего строительства или принятии вашего заказа.



Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному номеру 1-877-833-3237

, если у вас есть вопросы или вам нужна смета! Мы здесь, чтобы помочь.

Служба поддержки клиентов и цены доступны с 8:00 до 17:00 по времени Аризоны с понедельника по пятницу.

Часто задаваемые вопросы | Carport.com Часто задаваемые вопросы



Как измеряются здания?

Здания измеряются по ширине (с остроконечным концом), длине и высоте или Ш x Д x В в футах.

Ширина : Ширина остроконечного конца. Даже если вы решите повернуть свое здание так, чтобы «Фронт» представлял собой длинную стену с карнизом, ширина все равно будет мерой ширины остроконечного конца.

Длина : Длина здания представляет собой боковую стену с карнизным свесом 6 дюймов на рамной горизонтальной и вертикальной конструкции или закругленным карнизом на обычной крыше.

Высота : Высота здания – это мера от земли до карниза здания, это также называется «высотой стороны» или «высотой опоры». Если вы добавите остроконечный конец к своим концам, высота зазора будет «высотой» здания. Таким образом, если у вас есть здание высотой 8 футов, нижняя часть фронтона (или высота карниза) будет 8 футов, а вершина здания выше в зависимости от общей ширины конструкции.

Пик : Пик — самая высокая точка металлического здания.

Центральный зазор:  Центральный зазор — это реальный пролет в чистоте между любой структурной рамой, фермой или распорками здания. Некоторые конструкции ферм имеют больший зазор в центре здания, чем по бокам, из-за дополнительных распорок, которые добавляют структурную прочность и нагрузки к вашему зданию, где это необходимо.

Фундамент : Мы можем установить на любую поверхность, грязь, трава, гравий, бетон, асфальт. Единственное требование – чтобы она была ровной. Уровень находится в пределах 3 дюймов от уровня в любом направлении. Мы можем спроектировать здание, которое будет установлено на стволовых стенах или даже на дереве, но для специальных установок, подобных этой, могут потребоваться дополнительные инженерные решения, оборудование или трудозатраты. Пожалуйста, свяжитесь с нами для получения подробной информации.

Здание какого размера мне нужно?

Это может быть непросто, если вы новичок в сфере закупок. Многие клиенты основывают это решение на своих потребностях в хранении, а также на размерах своих транспортных средств. Ниже приведены приблизительные рекомендации по определению ширины. Вы также захотите учесть небольшое пространство для маневра для открытия и закрытия автомобильных дверей, что зависит от личных предпочтений.

• Ширина 12 футов подходит для большинства одиночных автомобилей
• Ширина 18 футов – (2) компактных автомобиля
• Среднеразмерные автомобили шириной 20 футов (2)
• Ширина 22 фута – (2) полноразмерных автомобиля
• Ширина 24 фута – (2) большегрузных автомобиля
• Ширина 30 футов – (3) транспортных средства

Высота каждого здания основана на боковых стенах, а не на вершине конструкции. Вы должны основывать желаемую высоту на высоте ваших транспортных средств. Более крупным единицам, таким как RV, потребуется дополнительное пространство над головой, которое мы можем легко разместить. Вы должны учитывать те же переменные при определении длины.
