Разводка электропроводки: как сделать своими руками?

За последние лет двадцать развитие прогресса сделало нашу жизнь намного удобней и комфортней, что, прежде всего, обусловлено большим количеством различной бытовой техники и других полезных приборов, присутствующих в наших домах. Со временем приходит осознание, что существующая старая схема электропроводки в квартире уже просто не может выдержать такой значительно возросшей нагрузки на электросеть, поэтому рано или поздно приходится решать вопрос как лучше всего или точнее – как правильно сделать разводку новой электропроводки вместо старой.

В этой статье мы постараемся ответить на вопрос, как сделать все самому, и при этом поможем разобраться со всеми нюансами, с которыми можно будет столкнуться при смене или монтаже своими руками электропроводки в квартире, в доме или на даче.

С чего надо начинать?

В первую очередь необходимо тщательно продумать и прорисовать план будущей проводки, т.

е. определиться:

• где будут располагаться и сколько будет розеток;
• где будут располагаться светильники и выключатели;
• каким образом и по каким местам будут проходить линии электропроводки;
• где будет стоять распределительный электрощиток, и как его лучше заземлить.

Неплохо будет, если вы только хорошо разбираетесь в электрике, нарисовать и принципиальную электрическую схему будущей проводки, где будут еще и рассчитаны автоматические выключатели, а также подробно расписано расключение проводов в распределительных коробках.

Согласно существующим правилам заказывать настоящий проект электроснабжения вам может понадобиться лишь в случае нового строительства. Причем проектную документацию еще и придется сдавать на согласование в государственные органы по энергетическому контролю, а впоследствии и предъявлять для приемки инспектору энергонадзора смонтированную электропроводку для того, чтобы он дал разрешение на ее подключение к электрическим сетям.

Во всех остальных случаях вам просто необходимо придерживаться основных правил электробезопасности при планировании и монтаже электропроводки в доме своими руками.

После того как вы определились с количеством и местами расположения будущих электроприборов, произведите детальный расчет всех необходимых материалов и после тщательной перепроверки осуществите их закупку в специализированном магазине. При расчетах и покупке основных расходных материалов сделайте небольшой запас в 5-7% – он, как правило, в дальнейшем вам пригодиться.

По подготовке инструмента для производства электромонтажных работ особо беспокоиться не стоит, так как для этого вполне подойдет стандартный набор, имеющейся в каждом доме, потому что вся основная работа делается не под напряжением. При необходимости непосредственного подключения новой проводки к действующей электросети можно вызвать настоящего электрика.

Основные требования к электропроводкам

Хотя считается, что вся работа электричества подчиняется одному закону Ома и двум законам Кирхгофа, но разнообразное применение различных схем и вариации этих физических формул на практике и дают все то многообразие электрических приборов и полезной работы.

Точно так же можно сказать и о схемах электропроводок, которые где бы мы ни монтировали, принцип их построения достаточно прост:

• все электроприборы, электронагрузка подключается как бы параллельно;
• все выключатели и приборы защиты в виде автоматических выключателей и предохранителей – как бы последовательно или в разрыв провода (линии).

Это просто, если подключать лампочку в гараж, а вот правильная разводка электропроводки делается по-настоящему согласно системе сложных расчетов электрических сетей с большим количеством формул и допусков, причем с соблюдением ряда определенных ограничений и требований в виде существующих нормативных документов:

• Правила устройства электроустановок;
• Правила технической эксплуатации электроустановок потребителей;
• специализированные СНиПы;
• различные ГОСТы.

Различия и нюансы устройства электропроводки

Все выше перечисленные документы знать необязательно для того, чтобы развести электропроводку в комнате или на даче, поэтому вкратце постараемся перечислить все различия и нюансы при устройстве электрических сетей в зависимости от их функционального месторасположения, которые необходимо будет учитывать при той или иной ситуации.

Разводка электропроводки в квартире является наиболее простым вариантом и не имеет особых требований. Подключение осуществляется от группового этажного щита, там мы ничего не имеем право менять – это зона ответственности коммунальных служб. В остальном запоминаем и руководствуемся основными правилами:

• использовать провода только с медными жилами и только трехжильные с заземляющим проводником;
• линии проводов лучше проводить прямыми линиями по стенам в 15 см от потолка, а отпуски к розеткам и выключателям делать строго вертикальными;
• розетки использовать также только с заземляющим контактом с высотой установки от 30 до 90 сантиметров от пола;
• в распределительных коробках только либо болтовые зажимы, либо опрессовка или пайка контактов проводов;
• выключатели любого типа можно располагать от 70 до 180 сантиметров от поверхности пола;
• люстры и светильники любого вида без ограничений.

Такие несложные требования подойдут для устройства электропроводки как в двухкомнатной квартире, так и в квартире панельного дома.

Разводка электропроводки в частном доме устроена уже несколько сложнее, так как прибавится вводной распределительный электрощиток с прибором учета электроэнергии. Причем это уже будет ваша зона ответственности, и все придется в случае замены покупать за свой счёт.

Вводной электрощиток должен быть укомплектован:

• вводным автоматическим выключателем;
• устройством защитного отключения на 30 мА;
• электросчетчиком;
• автоматическими выключателями нагрузки на каждую отходящую линию.

Кроме этого вам необходимо будет сделать контур заземления и заземлить металлический корпус электрощитка.

Точно так же должна быть сделана электропроводка в дачном доме, только в меньшем объеме.

Схема разводки электропроводки в деревянном доме будет отличаться тем, что:

• в электрощиток придётся добавить еще одно УЗО уже на 100 мА для предотвращения пожара;
• проводку по деревянным стенам придется ввести в несгораемом кожухе – это могут быть металлические трубы, металлорукав, несгораемая ПВХ гофра-труба или специальный ПВХ кабель-канал;
• все проходы через дерево разрешается делать только в стальных трубах, как и скрытую под ним проводку.

Разводка электропроводки в гараже имеет несколько основных требований:

• обязательное наличие УЗО на 30 мА;
• контур заземления плюс все металлические части должны быть заземлены;
• проводка от пола до высоты минимум в 1,5 метра должна быть механически защищена, т.е. выполнена в металлической трубе или металлорукаве;
• светильники и розетки должны иметь класс защиты не менее IP34.

Разводка электропроводки в ванной имеет три основных требования:

• класс защиты не менее IP67;
• не допускается прокладывать магистральные линии через помещение ванной комнаты;
• все металлические части ванной и водопроводных труб должны быть соединены металлосвязью в виде системы уравнителя потенциала.

Разводка электропроводки в бане должна быть выполнена через разъединительный трансформатор с 220 В на 12 В. Это достаточно жесткое требование применяется в целях электробезопасности и допускает для особо сырых помещений наличие напряжения только в 12 В. Эти требования безопасности относятся к подвальным и полуподвальным помещениям, а также погребам и металлическим гаражам.

Трудностей с подбором электрооборудования на 12 В возникнуть не должно, так как провода, светильники и выключатели подойдут те же самые, что и для 220 В, а разделительный трансформатор 220/12 В и лампочки на напряжение в 12 В имеются в свободной продаже во всех специализированных магазинах.

При устройстве электропроводки на кухне провода должны располагаться на расстоянии не менее 1 метра от водогазопроводных труб, как и силовые электророзетки.

Разводка электропроводки в доме по полу допускается только в специально предназначенном для этого плинтусе, а под напольным покрытием только в металлическом коробе или трубе.

Электропроводки по потолку можно выполнять в ПВХ гофро-трубе или ПВХ кабель-канале, при этом руководствуясь только лишь соображениями экстерьера, а вот в межэтажных перекрытиях, если только это не электропроводка в панельном доме, необходимо располагать провода под защитой от грызунов в металлорукаве.

Монтаж электропроводки

Разводка электропроводки в частном доме своими руками после выполнения всех подготовительных мероприятий проходит по следующему алгоритму:

1. Производится разметка мест установочных электроприборов: розетки, выключатели, светильники и распределительные коробки.
2. Далее последовательно прочерчиваются магистральные и ответвительные линии прохождения проводов между всеми установочными приборами.
3. При необходимости в зависимости от выбранного способа расположения электроприборов, к примеру скрытого, производят вырезание поверхности стен под установочные электроприборы.
4. Также в зависимости от выбранного способа прокладки электропроводов, в случае скрытой проводки производят штробление, а если делают электропроводку в деревянном доме своими руками, то выполняют монтаж ПВХ кабель-каналов.
5. Монтируют и закрепляют без облицовочных панелей все установочные электроприборы.
6. На следующем этапе прокладывают провода в сделанных бороздах или в смонтированных кабель-каналах.

Здесь и пригодиться купленный вами с небольшим запасом провод. Это связано с тем, что при всех измерениях и расчетах длина линий берется в абсолютных единицах, то есть идеально почти по прямой. Однако при монтаже провода он укладывается практически в свободном состоянии и лишь слегка натягивается так, чтобы не повредить изоляцию. Разница между идеально прямыми линиями на проекте и свободной укладкой проводов и составляет в среднем 3% от общей длины линии.

Кроме этого небольшой запас кабеля или провода придется оставлять на выводы при подключении непосредственно к установочным электроприборам. Отсюда и существует необходимость покупать с небольшим запасом в 5-7% кабельную продукцию.

После того как вам удалось развести и уложить все провода, производим их подключение к установочным электроприборам. Здесь вам два обязательных требования к исполнению:

• При осуществлении этой операции необходимо соблюдать и придерживаться следующих правил цветовой маркировки проводов, где самое главное запомнить, что синий – рабочий ноль, а защитный заземляющий проводник имеет желто-зелёный цвет. Фазный проводник может иметь несколько цветовых раскрасок, но чаще всего бывает коричневого, белого или красного цвета.
• При расключении проводов в распределительных коробках фазный провод должен проходить через выключатель, т.е. он должен разрываться. Это делается для того, чтобы при выключенном свете можно было безопасно без наличия напряжения в 220 В поменять перегоревшую лампочку в люстре. Также советуется подключать фазный провод на центральный контакт цоколя патрона лампочки.

По завершении всех монтажных работ внимательно проверьте еще раз сделанную вами схему электропроводки, наличие и надежность контактов заземления и уравнителей потенциалов, отсутствие открытых и оголенных металлических частей электрооборудования, которые могут находиться под напряжением 220 В.

По возможности с помощью тестера проведите измерение сопротивления изоляции проводов на наличие возможного электрического пробоя.

Вот и всё. И если вы в точности выполняли данные здесь рекомендации, то сделанная своими руками разводка электропроводки безопасно прослужит вам долгие годы.

Монтаж электропроводки в частном доме своими руками

Монтаж электропроводки в частном доме своими руками без соответствующей подготовки и допуска выполнять не стоит. Причина банальна – электричество является источником повышенной опасности и при несоблюдении норм и правил, экономия на найме специалиста в этой области может закончиться трагедией. Однако знания в этой области не будут лишними ни для кого. Они позволят оперативно выполнить мелкий ремонт отдельных участков сети, проконтролировать работу наемного персонала, оценить удобство и надежность предлагаемой монтерами схемы разводки. В сегодняшней публикации будет рассказано о самых важных моментах, касаемых электропроводки в частных домах.

Пример электрической разводки в частном доме

Схема подключения

Схема подключения электропроводки – это способ упорядочения всех проводов, кабелей и защитных устройств в пределах комнаты, отдельной квартиры или целого дома. При ее составлении важно учитывать нормы безопасности, удобство разводки и логистику. Правильное соотношение этих параметров гарантирует бесперебойную работу, безопасность и экономическую выгоду для застройщика.

Пример схемы электрической проводки

Помимо сказанного разработанная схема должна учитывать распределение в доме электрических приборов и уровень нагрузки от них на сеть. При правильных расчетах, вы защитите бытовую технику от скачков напряжения, провода от перегрева, отдельные линии от перегрузки.

Интересно знать! При преувеличении порога нагрузки на отдельную линию, будет срабатывать автомат защиты, обесточивая ее, что станет потенциальной большим неудобством для жильцов, которые не смогут, к примеру, включить электрический чайник, пока включена и работает электрическая духовка.

Поэтому так важно к проектированию электрической проводки отнестись бережно и внимательно. Напоминаем, что этим должны заниматься квалифицированные специалисты, нанимая которых, обязательно составьте договор на подряд, по которому исполнитель будет отвечать за потенциальные проблемы по всей строгости закона.

Мы же предлагаем общую информацию, которая поможет пользователю оценить профессионализм электрика и подстрахует его при выборе схемы.

Основные правила составления плана электропроводки дома

Еще в 90-е годы прошлого века набор электрических приборов в среднем доме ограничивался минимумом: телевизор, осветительные приборы, магнитофон (+видео), холодильник, пылесос, стиральная машина. Сегодня вся наша жизнь наполнена электрическими приборами. К перечисленному, которого может быть и по несколько штук добавьте всевозможные гаджеты, персональные компьютеры, электрические кухонные приборы, отопительные приборы и так далее.

В связи с этим нагрузка на отдельные линии электропроводки возросла, что потребовало пересмотрения подхода к их прокладке. Если ранее вся квартира или дом могла запитываться последовательно, то сегодня каждое помещение, а порой и отдельные приборы подключаются независимо.

Пример разводки проводов в современном доме

Вот в какой последовательности проектируется такая схема:

• Первым делом создается план всех помещений, на котором указывается положение вводного щитка.
• Затем указывается положение таких элементов как розетки, выключатели, распределительные коробки, самые мощные бытовые приборы, точки освещения. При этом уже необходимо представлять потребляемую мощность приборов. Заранее это все не покупается, но нет ничего сложного в том, чтобы отыскать данные в интернете на аналогичную технику и сделать некоторый запас прочности. Пользователь уже сейчас должен определить, где будет стоять компьютер или висеть телевизор – это позволит скрыто проложить не только электрические провода, но и кабели связи (интернет и антенный).
• Выбирается способ прокладки кабелей – открытый или закрытый. Первый применяется в таких домах, где провести провода скрыто невозможно или потенциально опасно, например, в деревянном доме. Второй вариант подойдет для каркасных, железобетонных, кирпичных и прочих блочных строений. Провода помещаются в нарезанные на поверхностях штробы, после чего закрываются слоями штукатурного состава. Скрытая проводка считается более безопасной и эстетически привлекательной.

Внимание! Открытая проводка, сделанная без соответствующей защиты и при нарушении норм ПУЭ, является источником повышенной опасности. Ее могут повредить и животные и дети.

• Далее выбираются пути прокладки кабеля. Классическим вариантом считается стеновая проводка, когда распределительная коробка и все провода от нее тянутся под потолком в стене, опускаясь к розеткам и выключателям. Современные застройщики часто предпочитают напольную и потолочную схемы, которые имею свои плюсы и минусы.

Потолочная схема электропроводки в частном доме фото

Так, при потолочной прокладке на потолке устанавливается и распределительная коробка. Это позволяет существенно сэкономить расход проводов (не всегда), однако после монтажа подвесного потолка к этому важному узлу не остается доступа, а ведь возможны ошибки монтера или аварии.

Напольная схема электропроводки в доме

Особенность напольной разводки в том, что в ней не применяются распределительные коробки. Из-за этого многократно возрастает расход провода и специальной монтажной гофры, выступающей в роли изолятора  и защиты от давления цементной стяжки. Однако такой тип разводки является самым надежным, так как почти каждая розетка и ветки освещения запитаны отдельно (объединяться они могут в защитных автоматах). Благодаря этому провода не перегреваются.

Какая бы схема ни была выбрана, существует ряд правил, от которых нельзя отступать при проектировании и работах:

• Провода протягиваются только горизонтально или вертикально. Все повороты выполняются под 90 градусов. Диагональная прокладка запрещена. Такой подход позволяет быстро и точно отыскать скрытую электрическую проводку в стенах, полу и потолке.
• Сечение проводов может только возрастать от точки потребления до щитка, но никак наоборот.
• Провода не располагаются вблизи оконных и дверных проемов, так как эти места могут являться источниками повышенной влажности, возникающей вследствие перепадов температур. Также при демонтаже можно задеть проводку, что приведет к аварии. Минимальный отступ для проводов, розеток и выключателей составляет 15 см.
• Рекомендуемое расстояние розеток от пола составляет 30-40 см (кроме тех, что используются на рабочей зоне кухни и ванной, выведены под навесную технику), хотя это весьма спорный момент. Ранее все приборы располагали в метре от пола, что экономило расход провода и ограничивало доступ к ним малолетних детей, однако все розетки остаются на виду, что некрасиво. Сейчас проблема решается использованием защитных заглушек.

Интересно знать! Для современных каркасных и деревянных домов разработана специальная открытая плинтусная разводка проводов. Такие системы очень красивы, функциональны и безопасны. Они включают в себя все необходимые элементы для быстрой и надежной сборки. При наличии правильно разработанной схемы с учетом всех нагрузок, работу сможет выполнить практически любой человек.

Пример плинтусной системы для прокладки электрической проводки

• Для подключения таких мощных приборов как электрическая духовка или стиральная машинка необходимо предусмотреть отдельную ветку с отдельными автоматами защиты. Это же касается и прочих нагревательных приборов.
• Распределительный внутридомовой щиток располагается на высоте от пала в 150-170 см.
• Минимальный отступ проводов от газовой трубы составляет 20 см, поэтому на плане стоит отметить и ее положение.
• Выключатели монтируются на высоте 80-90 см от пола.
• Вся современная проводка предусматривает наличие линии заземления, которая убережет человека от удара электрическим током при контакте с металлическими частями приборов, на которые случаются пробои.

Правила монтажа электропроводки в деревянном доме ПУЭ

Для деревянных строений есть свои дополнительные требования по безопасности. Дерево является легко воспламеняемым материалом, что влечет за собой несколько серьезных проблем, главная из которых – потенциальная угроза жизни человеку.

При проектировании такой проводки следует проявить особое внимание к нормативным требования пожаробезопасности. Однако есть одна загвоздка – не существует единого регламента, устанавливающего порядок этих требований и действий. Чтобы не сделать ошибок, необходимо детально знать нормы ПУЭ, требования многих СНиПов и ГОСТов. Соответствующими знаниями обладают только специалисты. Наша редакция сделала выборку главных требований безопасности.

Халатность и незнание могут легко привести к трагедии

• Недопустимо возгорание электрической проводки и передачи открытого огня деревянным частям конструкции. Произойти подобное может в результате короткого замыкания (КЗ)
• Физико-механические и эксплуатационные свойства проводов должны соответствовать уровню потребляемой мощности с учетом пиковых нагрузок на каждом участке электропроводки.
• Недопустимо возникновение нагрева в местах клеммных соединений.
• Для внутридомовых сетей разрешено применять только медные проводники. Запрещается соединение двух металлов, образующих гальваническую пару.
• Состояние проводов должно исключать возможность возникновения КЗ и прямого поражения человека электрическим током.
• В деревянный дом необходимо выполнить безопасный ввод проводки. Для этого провод должен быть отделен от дерева надежной защитой. Ранее для этого применялись куски резиновых шлангов, но это неправильное решение, так как в результате старения материал рассыхается, а сажа в его составе, являясь углеродом, образует токопроводящие мостики.

Нарушения на вводе силового кабеля в деревянное строение

• Проход сквозь деревянные части конструкции кабелем выполняется через металлическую гильзу, которая представляет собой толстостенную трубу (минимальная толщина 2,8 мм для проводов сечением до 4мм2, 3,2 мм – для более толстых проводов), обеспечивающую надежный теплоотвод при возгорании. В деревянные дома запрещено вводить алюминиевые кабели, поэтому переход на медный ВВГнг или аналоги выполняется снаружи через специальные зажимы, обеспечивающие плотный контакт без окисления, разрушения проводников и искрения.
• Дополнительно медный провод помещается в самозатухающую гофру, отделяющую его от металлической гильзы. На следующей фотографии показан правильный воздушный ввод кабеля в деревянное строение.

Ввод силового кабеля в деревянный дом

• Помещаться в металлическую оболочку должны все провода, проложенные по сгораемым конструкциям. Такая защита обеспечивает сохранность кабелей при появлении грызунов, что не редкость для каркасных конструкций. Если такие расходы для застройщика велики, минимальной заменой должна стать гофра ПВХ.

Так вот ты какой, Джерри…

• Применяется подземный ввод силового кабеля. Делается он на минимальной глубине в 80 сантиметров с применением специальной защитной фурнитуры. Выбирают его нечасто за счет дороговизны и усложненных работ, однако он позволяет выполнить скрытый монтаж проводки по всему дому, если последний сделан из цельных бруса или бревен.

Схема разводки электрики в частном доме – подземный ввод

Выбор проводов

Большое внимание уделяется подбору сечения проводов и их типу. Специалистами проводятся предварительные расчеты, которые связаны с нагрузкой на ветки электропроводки. Можно поступить проще, так как никогда не знаешь, как может поменяться расположение приборов в дальнейшем. Существуют отработанные годами схемы и величины, которыми пользуется большинство электриков. Воспользуемся ими и мы:

• Для контуров освещения достаточно проводов сечением 1,5-2 мм2;
• Для розеток 2,5мм2;
• Для духовки и приборов мощнее 5 кВт 4мм2;
• Для кондиционеров – 2,5мм2;
• Отопительные котлы – по рекомендациям производителя (обычно 4мм2).

ВВГнг 3-х жильный

Оптимальными кабелями для внутридомовой разводки являются ВВГнг и ШВВГнг. Они имеют изоляцию из негорючего полимера. Выбираются трехжильные модели, так как они позволяют организовать контур заземления по всему дому. Вся современная электрика немыслима без заземления. Исключение составляют приборы, не имеющие на корпусе токопроводящих материалов.

Совет! При скрытой проводке любого типа все провода стоит поместить в защитную гофру. Напомним, что для скрытой проводки по несгораемым конструкциям делать это необязательно, однако такое дополнение позволит в дальнейшем с легкостью заменить прогоревший кабель на новый без разбора полов, стен и потолков.

Монтаж электропроводки в частном доме своими руками пошаговое описание

Теперь давайте рассмотрим порядок действий при монтаже электрической проводки.

Схемы электропроводки в частном доме своими руками

• Электрический щиток располагается внутри дома, в отдельном помещении. Часто его можно увидеть в коридоре или на улице. Второй вариант предусматривает применение надежного ящика с защитой от влаги. Щитков может быть и два – наружный и внутренний. Внешний оборудуется защитными устройствами со степенью срабатывания на 1 шаг выше, чем внутренний. Это будет дополнительная подстраховка на случай отказа УЗО.
• Для многоэтажных строений рекомендуется установить по щитку на каждом уровне, что сделает управление электропитанием более удобным.
• В щиток заводится вводный кабель, подключаемый к общему рубильнику. Далее провода разводятся по комплексу защитных устройств и выключателей, установленных последовательно на монтажной шине. В зависимости от разработанной схемы электропроводки тут выполняется разводка для подключения нужного количества веток.
• В щитке могут быть остановлены: УЗО однофазное или трехфазное; автоматические выключатели одно-, двух- и трехполюсные; дифференциальный автомат; клеммники; электрический счетчик, модульная розетка и реле напряжения.

Внимание! Отдельно отметим реле напряжения, которое следит за этим параметром и отключает нагрузку при превышении допустимых значений. Это дополнение гарантированно убережет ценные потребители тока от резких скачков напряжения.

Пример простейшей компоновки этих устройств показан на следующей схеме.

Монтаж электропроводки в частном доме, схема проводки, как развести

• На вводе установлен двухмодульный двухполюсный автомат, который последовательно соединен со счетчиком электрической энергии.
• Далее начинается деление сети. Нейтраль уходит на вводную шину, а фаза на 2 УЗО, подключенных последовательно, и также соединенных с вводной шиной.
• Затем фаза снова делится, уже по однополюсным автоматическим выключателям. Нейтраль уходит на отдельные шины, с которыми соединяются соответствующие провода, идущие от розеток и выключателей.
• Отдельно мы видим шину заземления. Она минует все приборы и соединения с каждой точной электропотребления в доме.

Описанная схема предполагает наличие двух основных линий, и трех подлиний в каждой из них. Такое ступенчатое управление очень удобно в эксплуатации, так как пользователь всегда может отключить нужную розетку, не трогая остальные.

От щитка выходят провода, которые по описанным ранее требованиям протягиваются к точкам потребления или к помещениям, внутри которых они заходят в распределительные коробки, где выполняется коммутация всех проводов в нужной последовательности. Есть смысл объединить освещение отдельных комнат в обособленные группы. Так же часто поступают и с розетками, что позволяет уменьшить расходы на материалы.

Скрытая проводка

Провода необходимо утопить в стены на определенную глубину – не более 35 мм. Электропроводка в доме из газобетона своими руками допускает и большие значения.

Для этого в перегородках и стенах, не являющихся несущими, делаются штробы. Для работы используется специальный штроборез и перфоратор. При отсутствии штроборез заменяется болгаркой. Более подробную информацию о штроблении можно почитать здесь.

Штробление стен

• По размеченным линиям в стенах делаются параллельные пропилы определенной глубины. Затем материал между пропилами выбивается долбежным методом.
• В местах расположения коробок для розеток и выключателей делаются глухие отверстия круглой формы – проще всего их сделать специальными коронками.
• Затем производится монтаж проводов, помещенных в защитную гофру. Внутри гофры имеется проволока, к концу которой приматывается кабель. Втягивая второй конец проволоки, вы заменяете ее проводом.
• Удерживается провод в штробе за счет специальных монтажных клипс из нейлона. Гофра крепится проволокой, привязанной к дюбель-шурупу.

Фиксация кабеля

Затем штробы штукатурятся, скрывая свое содержимое. На гипсовые смеси крепятся коробки.

Заключение

При наличии хорошего инструмента монтаж кабеля в стенах не отнимает много сил и времени. Прокладку проводов по разработанной схеме может выполнить любой человек, а вот подключение силовой цепи в щитке лучше доверить профессионалу. Очень важно не повредить провода при зачистке от изоляции, не заламывайте их и слишком сильно, не перегибайте. Помните, что от правильности электромонтажных работ зависит не только ваше удобство, но и безопасность.

Разводка электрики в квартире своими руками

Электричество – самое необходимое благо цивилизации. Без воды, газа, можно жить, а вот электричество заменить почти ничего не может. Оно повсюду, в любой комнате, в любое время суток. Поэтому очень важно иметь не только электрифицированное жилье, но и продуманную разводку, чтобы нагрузка от включенных приборов правильно распределялась и не давала проводам гореть. Электрическую проводку можно провести самостоятельно. Конечно, для электриков это нелегко, но данная статья расскажет и покажет, что и как нужно сделать для установки надежного электропитания в своем доме.

Содержание:

1. Этапы работ
2. Разметка
3. Разводка

Этапы работ

Первым делом определимся с этапами работ прокладывания электропроводки.

1.  Составление схемы электроснабжения помещения.
2.  Разработка плана разводки, утверждение его и регистрация в вышестоящих органах.
3.  Устройство ремонтной времянки.
4. Прокладка проводов.
5. Подключение электрических устройств, выключателей, розеток и т.д.

Разметка

Прежде чем начать разводку электрики в квартире своими руками, нужно сделать разметку энергоносителей по всей квартире. Первое правило разметки заключается в легкодоступности основных узлов электрической разводки, поэтому дозы, розетки, тумблеры, выключатели, распределительный щит и сам счетчик размещаем не дальше уровня вытянутой руки. И второе основное правило, все оголенные места закрываем пластмассовыми коробками. На рисунке показан пример схемы покомнатной разметки квартиры.

Рассмотрим детально, какие энергоносители лучше всего размещать. На картинке показаны оптимальные допустимые размеры для разводки: нижняя, от пола, от потолка и боковые (советуем также почитать Монтаж электропроводки в деревянном доме своими руками, Тройная розетка внутренняя).

1.  Розетки. Высота от пола должна составлять 30-80 см. Одна розетка на 6 кв. метров, а в кухне розеток должно размещаться, как правило, больше. Розетки в ванной комнате всегда должны быть закрыты, либо размещаться в местах с малой влажностью и без доступа воды. Категорически запрещается установка розеток возле (не менее 50 см) газовых котлов, радиаторов и т.д.
2.  Выключатели. Для выключателей нет определенных стандартов и правил установки. Их размещают на удобной высоте сбоку от входа.
3.  Дозы. Маленькие коробочки, где прячутся соединения проводов. Их не нужно прятать под обои и замазывать шпаклевкой.
4.  Распределительный щит. Устанавливать следует на уровне своего роста не более 170 от пола.
5.  Счетчик. Рекомендуемая высота 80-170 см от пола до зажимной коробки. Электрические измерители чаще всего устанавливают в легкодоступных местах. Но часто счетчики вынесены за пределы квартиры.

Для более понятной схемы разметки рассмотрим 3-х и однофазную квартирную разводку на картинке.

Разводка

1.  Вводный провод всегда проходит на распределительный щиток, который включает счетный аппарат. Вводный повод подключаем к счетчику, потом к нулевой шине, а фазный к автоматам.
2.  Чтобы обезопасить себя от перепадов напряжения, устанавливают всевозможные дополнительные устройства – автоматы, реле минимального-максимального напряжения, устройство защитного отключения и т.д.
3.  Далее потребуются медные провода сечением 2,5 кв.мм и 1,5 кв.мм. Первые на розетки, вторые на освещение. Провод улаживаем в пластмассовую гофру для защиты от внешних повреждений.
4.  Провода прокладываем по стене. Намечаем карандашом направление проводов и штробим с помощью дрели или перфоратора.
5.  Электрические провода должны проходить на дозы, где они разветвляются. Нужно быть внимательным с фазой и нулем. Они подаются на розетки от розеточной группы. Фаза – выключатель, ноль – на люстру. При этом маркировка проводов гласит о следующем: синий провод – нулевой, а фазный – коричневый или красный.
6.  Провода необходимо соединять между собой скрутками и зажимать концевиками под болтовой зажим. Так соединение не будет иметь перегревов и искр. Кроме всего прочего возможно соединение методом сварки и пайки.
7. Соединять коробки нужно друг за другом.
8. Провода от доз тянем к розеткам и выключателям.
9.  Устанавливаем розетки, выключатели и тестируем на работу.

В нашей статье мы представили самый распространенный способ разводки электрики в квартирах. Такой способ не  особо сложен, он доступен не только электрикам, но и обычным любителям, проявившим охоту к ремонту в своей квартире.

Читайте также Как правильно сделать заземление в частном доме,  Поверка счетчиков воды в Москве без снятия

Читайте также:

Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

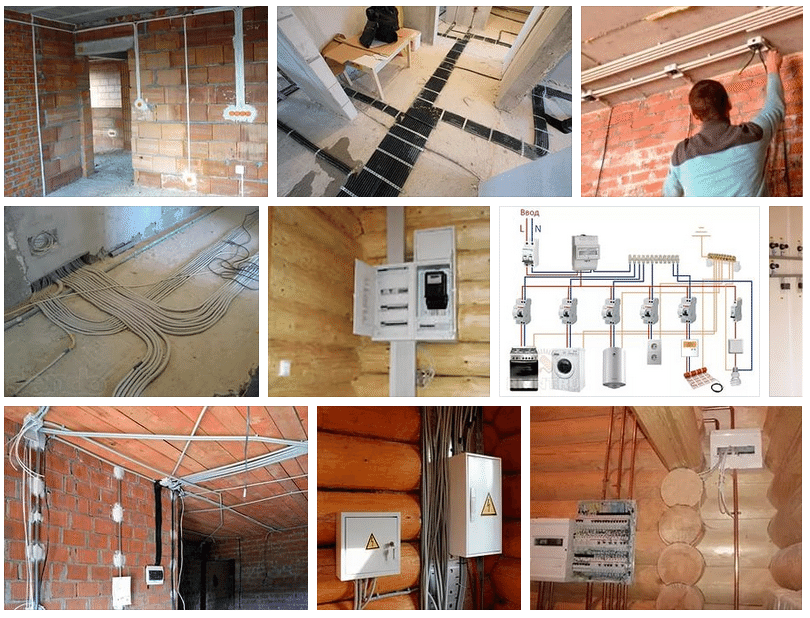

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

1. Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

   Как провести электропроводку в частном доме фото

2. Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
3. Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

   Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

1. Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
2. Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.

   Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Электропроводка в квартире своими руками – пошаговая инструкция к применению

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Блок: 1/9 | Кол-во символов: 505
Источник: https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html

Расчеты и схема

Однолинейная схема по ГОСТу

Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

Схема электропроводки

Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.

Не рекомендуется вешать на одну линию больше 8-10 розеток. Так как все розетки в линии проходные, то с каждой последующей розеткой есть вероятность ослабления контакта. Особенно не делайте много розеток на одной загруженной линии например на кухне, лучше не экономьте и протяните на кухню две линии.

Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.

Блок: 2/17 | Кол-во символов: 1148
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Этап 1. Часть 1. Схема электропроводки квартиры

Реально ли в принципе обычному не подготовленному человеку выполнить электропроводку квартиры
своими руками под ключ?

Отвечаю. Если вы не патологический лентяй, то однозначно да.

В данной статье представлена одна из частей практического пособия к выполнению, электропроводка в квартире своими руками пошаговая инструкция, с детальными комментариями и пояснениями автора. Хочу обратить ваше внимание, на то, что аналогичный видео и текстовый материал публикуется в сети как платный, на данном ресурсе он от начала и до конца представлен совершенно бесплатно в  свободном доступе для всех посетителей сайта.

В данной инструкции мы максимально детально разберем вопрос, выполнения стационарной электрической проводки в квартире исключительно своими руками, причем весь процесс будет рассмотрен от самого начала и до конца.

Вкратце о том, что включает в себя пошаговая инструкция электропроводка в квартире своими руками:

• 1 этап. Подготовка и выполнение схемы электропроводки квартиры. Выбор, марки и расчет сечения проводов, освещенности помещения, а так же устройств защиты электрической цепи.
• 2 этап. Монтаж электропроводки. Прокладка проводов, соединение жил проводов в распределительных коробках. Монтаж и подключение силового квартирного щитка. Проверка выполненной электропроводки.
• 3 этап. Монтаж подрозетников (установочных коробок).
• 4 этап. Монтаж розеток и светильников. Подключение  электробытовых устройств не имеющих стационарных розеток.

Блок: 2/6 | Кол-во символов: 1498
Источник: https://elektrika-svoimi-rykami.com/elektroprovodka-v-kvartire-svoimi-rukami/chast-1-elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instruktsiya

Кому будет полезно данное руководство?

В первую очередь тем, кто решил или планирует выполнить полный или частичный монтаж, замену электропроводки квартиры или комнаты своими силами. А также тем, кто хочет выполнить качественную электропроводку воспользовавшись услугами электромонтажа частных фирм или организаций.

Исходя из того, что данная тема очень большая и просто физически не может быть спрессована в одну статью, материал разделен на нескольких небольших, но максимально подробных частей.

Блок: 3/6 | Кол-во символов: 498
Источник: https://elektrika-svoimi-rykami.com/elektroprovodka-v-kvartire-svoimi-rukami/chast-1-elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instruktsiya

Полезные советы

• Что касается схемы разводки, то оптимальный вариант – разбить ее по комнатам. То есть, каждая комната – это отдельный участок со своей нагрузкой, а, значит, со своим сечением кабеля. Имеется в виду кабель от первой распределительной коробки над входной дверью в квартиру, до распредкоробки над дверью в комнату. Внутри же комнаты по светильникам и розеткам разбрасываются провода с меньшим сечением, подходящим под определенные нагрузки, запланированные вами предварительно, исходя из количества и общей мощности приборов-потребителей.
• Схему разводки, а также монтажные работы, необходимо начинать от дальней комнаты. Последняя комната – прихожая.
• Необходимо обходить схемой бетонные конструкции типа перекрытия над окнами и дверьми. Во-первых, это монолитное изделие, которое штробить очень сложно. Во-вторых, не дай бог при установке карнизов наткнуться сверлом на кабель. Вся работа пойдет насмарку.
• Правильный подсчет количества распределительных коробок даст возможность сэкономить длину используемого кабеля.
• Оптимальный вариант, если уложить кабель в гофрированный шланг, а уже его в штробы.

Блок: 3/5 | Кол-во символов: 1116
Источник: https://onlineelektrik.ru/eprovodka/montiruem/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya-k-primeneniyu.html

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Блок: 4/17 | Кол-во символов: 885
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Отличительные особенности вводной группы

На этом хотелось бы остановиться подробнее, потому что вводная группа (распределительный щит) может располагаться как внутри квартиры, так и за ее пределами. Так вот если в многоквартирном доме на одной лестничной клетке не более четырех квартир, то распределительный щит располагается именно здесь. То есть, в саму квартиру проводится только вводной кабель.

Если квартир больше четырех, то обычно на лестничной клетке устанавливается щит, но и внутри каждой квартиры располагается свой собственный щиток. Есть типы многоквартирных домов, где проводниковая группа (кабели питания) располагаются внутри квартир, а, значит, и распределительный щиток находится тут же.

Блок: 4/5 | Кол-во символов: 708
Источник: https://onlineelektrik.ru/eprovodka/montiruem/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya-k-primeneniyu.html

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

• Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.

• DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
• Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
• Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
• Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
• Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
• Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Блок: 5/7 | Кол-во символов: 2371
Источник: https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-kvartire

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

В случаях когда штукатурка потолка не планируется, опытные мастера находят пустоты в плите монолита со старым кабелем, и на его место затягивают новый.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Если потолки не деревянные, то по ПУЭ (библии электрика), разрешается укладка кабеля без гофры! В стяжке пола в гофре также нет необходимости, самое главное это качественный кабель с хорошей изоляцией по ГОСТу! Сэкономьте на гофре, если у вас не гипсокартон и не дерево (или не другие легковоспламеняющиеся материалы) — то гофра не нужна!

Подробное описание правильного штробления лунок под подрозетники.
Почему можно укладывать кабель без гофры

Блок: 5/17 | Кол-во символов: 1592
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций.

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Помните: штробить монолитные ограждающие конструкции запрещено!

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Блок: 5/8 | Кол-во символов: 1024
Источник: http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/poshagovaya-shema-elektroprovodka-v-kvartire-svoimi-rukami/

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Всё о разводке электрики на кухне

Блок: 6/8 | Кол-во символов: 1146
Источник: http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/poshagovaya-shema-elektroprovodka-v-kvartire-svoimi-rukami/

Выводы и полезное видео по теме

Составить схему электропроводки можно в виде чертежа, сделанного вручную, или используя компьютерную программу. Пример разводки для квартиры в трехмерном компьютерном изображении:

Профессиональные советы от практиков:

Тонкости различных видов подключения розеток и выключателей:

Провести электрическую сеть в квартире, защитив все устройства и правильно распределив нагрузку, можно при одном условии – если вы являетесь квалифицированным электриком.

Работать с распределительным щитом без специального допуска нельзя. Следовательно, поменять розетку или подключить вытяжку можно и самостоятельно, а более серьезные работы лучше перепоручить специалистам.

Хотите поделиться личным опытом в составлении схемы для модернизации или ремонта электролиний в квартире? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, в расположенном ниже блоке.

Блок: 6/6 | Кол-во символов: 873
Источник: https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Блок: 7/17 | Кол-во символов: 1341
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

• наружного исполнения – простой в монтаже, но требующий места;
• внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Блок: 7/8 | Кол-во символов: 726
Источник: http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/poshagovaya-shema-elektroprovodka-v-kvartire-svoimi-rukami/

Работа с штроборезом или болгаркой

Штробы для укладки кабеля, идут от подрозетника до пола или потолка. Спускать штробу вниз нужно так, чтобы кабель спокойно лег в стяжку и не торчал в углу, поэтому нужно знать толщину будущей стяжки, тоже самое и с потолками. Лучше всего для этих дел иметь штроборез с пылесосом, но в крайних случаях можно обойтись и болгаркой, с алмазным диском по камню. В случае с болгаркой — позаботьтесь о своем здоровье, наденьте респиратор и очки. Закройте все окна и двери, чтобы изолировать попадание пыли в соседние помещения.

Блок: 8/17 | Кол-во символов: 557
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Блок: 8/9 | Кол-во символов: 1522
Источник: https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Стоит отметить, что прокладку кабеля под дверными проемами лучше не делать! Для укладки кабеля по полу, лучше проделать сквозные отверстия между помещениями. Иначе есть вероятность повредить кабель при монтаже межкомнатных порожков.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Как правильно устанавливать подрозетники, подробно написано здесь

Блок: 9/17 | Кол-во символов: 1041
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Блок: 9/9 | Кол-во символов: 76
Источник: https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Блок: 10/17 | Кол-во символов: 811
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Установка электрического щита

Самый бюджетный вариант — это установка всех автоматов защиты на лестничной клетке в общем щите, там где уже стоят ваши старые автоматы и счетчик. Для этого необходимо вывести все кабеля в подъездный щит. Если хотите щит у себя в квартире, то нужно выбрать подходящее для него место.

Встроенный или накладной щиток решать вам. Встроенный выгдядит эстэтичней, накладной же проще смонтировать. Все линии из квартиры идут в щиток, а уже от него идет один толстый кабель в подъездный щит, сечение такого кабеля должно быть не менее 6 мм, то есть трехжильный кабель например ВВГ 3*6.

Блок: 11/17 | Кол-во символов: 609
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Для всех соединений в щите, очень важно использовать провода соответствующего сечения, то есть разводить фазы и нули по автоматам лучше всего кабелем с сечением 4кв.мм.или 6кв.мм. Также после затяжки всех кабелей и гребенок в автоматах, необходимо проверять надежность их зажима. Так как очень часто бывает такое, что провод просто не попадает в зажим, или плохо в нём дердиться.

Блок: 13/17 | Кол-во символов: 1079
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Про качественную установку розеток можно прочитать здесь.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии). Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Блок: 14/17 | Кол-во символов: 1612
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Обращайтесь к нам и вы получите:

• Гарантию

  Гарантия от 1 года на все проводимые работы, но только при использовании качественных материалов либо купленных у нас

• Скидки

  Скидки на следующие заказы для Вас и Ваших знакомых. Также действуют скидки в зависимости от объема работ

• Качественное обслуживание

  Оперативный круглосуточный выезд профессионального электрика — это про нас. Читайте и пишите отзывы о нашей работе

Блок: 16/17 | Кол-во символов: 479
Источник: https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/

Кол-во блоков: 34 | Общее кол-во символов: 36161
Количество использованных доноров: 7
Информация по каждому донору:

1. https://xn--e1agfbb6an8f.org/%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BA%D0%B0-%D0%B2-%D0%BA%D0%B2%D0%B0%D1%80%D1%82%D0%B8%D1%80%D0%B5-%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8-%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8/: использовано 11 блоков из 17, кол-во символов 11154 (31%)
2. https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-kvartire: использовано 2 блоков из 7, кол-во символов 4485 (12%)
3. https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html: использовано 4 блоков из 9, кол-во символов 3162 (9%)
4. http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/poshagovaya-shema-elektroprovodka-v-kvartire-svoimi-rukami/: использовано 3 блоков из 8, кол-во символов 2896 (8%)
5. https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html: использовано 3 блоков из 6, кол-во символов 8479 (23%)
6. https://elektrika-svoimi-rykami.com/elektroprovodka-v-kvartire-svoimi-rukami/chast-1-elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instruktsiya: использовано 4 блоков из 6, кол-во символов 4161 (12%)
7. https://onlineelektrik.ru/eprovodka/montiruem/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya-k-primeneniyu.html: использовано 2 блоков из 5, кол-во символов 1824 (5%)

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

• Составление проекта и расчет общей мощности оборудования;
• Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
• Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
• Прокладка кабелей, разводка их по точкам;
• Монтаж розеток, выключателей, осветительной аппаратуры;
• Монтаж заземления и УЗО;
• Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

• По току, на который они рассчитаны;
• По типу установки: для скрытой или для внешней проводки;
• Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле I_НОМ = P / U·cosϕ.  Полученное значение I_НОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле I_КЗ = 3260·S/L, где S – сечение провода в мм², L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить I_КЗ /  I_НОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

   Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

   Образец крепления проводки к потолку

4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

   Изолирование проводки колпочками СИЗ

6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
2. Устанавливают распределительные коробки в местах соединения кабелей.
3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

   Кабель канал – отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

Электрика в квартире своими руками

Вступление

Вы знаете, как устроено электроснабжение в коттеджах или квартирах? Чтобы вам было понятнее, назовём это электрика в квартире или доме. Обыкновенный человек, который никогда в жизни не занимался таким видом работы, обладает минимальными знаниями, как делается электрика в квартире своими руками.

Мы владеем начальными знаниями, мы имеем некоторые сведения, что в системе обязаны быть средства учёта (счётчики), защита (автоматы), которые находятся в электрощите, проводка, розетки и конечные устройства, выключатели. Также для работы нам потребуются всякая мелочь: клемники, изоляция, кембрики и другие. Они предопределяют качество монтажа электрики своими руками и тем самым различают, любителя от профессионала.

Электрика в квартире своими руками или нужна помощь профессионала?

Электрика в квартире — это сеть абонентов. Эта сеть не требует, каких — либо согласований, так как дом сдан в эксплуатацию. Такое соглашение могут спросить во время выполнения перепланировки.

С чего начать электромонтаж своими руками

Первое, нужно составить план потребителей с учётом расположения светильников, выключателей и розеток. Всю электрику нужну разбить на группы. Можно даже провести замеры на глаз, главное правильно высчитать длину провода, чтобы была возможность подвести питание к выключателю и розетке.

Если щиток не установлен в квартире, необходимо определиться с его местом нахождения, а также определиться с  питающей линией от подъездного (этажного) щитка. Не забудьте оставить длину для запаса  от питающей линии, это очень важно. Когда вы составите схему электропроводки, нужно померить длину предполагаемых линий от  электрощита до выключателей в каждой комнате отдельно, а также до розеток и светильников. Дальше после проделанной работы суммируем получившийся результат, затем прибавляем процентов 10 на запас.

На однокомнатную квартиру, к примеру, выходит в районе 700 метров проводов разнообразных сечений (о сечениях поговорим немного позже), на свет и розетки порядка 400 метров. Для обыкновенных нагрузок на свет в простых квартирах потребуется сечение проводов 1.5 мм², для розеток 2.5 мм² . Для электрической плиты необходимо приобрести провод сечением 6 мм ²,  для стиральной машинки будет достаточно провода сечением 2.5 мм ². Вообще, все необходимые условия, которые требуют электроприборы, есть в паспорте прибора, там можно посмотреть необходимые сечения для каждого из них, если не нашли информацию в паспорте, то 2.5 мм ² будет достаточно. Вроде бы с сечением все, теперь необходимо определиться с какую марку провода необходимо покупать.

Как выбрать правильную марку провода, чтобы сделать работу один раз и не всегда

Для более продолжительной службы, необходимо использовать одну марку провода, об этом свидетельствует мой многолетний опыт. Если отдавать предпочтение правильным сечениям никаких проблем не будет. Необходимо учитывать толщину провода, если он будет слишком тонкий – это может послужить причиной пожара, а толстый будет дороже в эксплуатации. Провод должен быть оптимального сечения, без отклонений в какую либо сторону, тогда проблем с электрикой можно избежать.

Электрика в квартире своими руками требует особое внимание к качеству материалов. В зависимости от качества всех материалов электрика в квартире своими руками будет выполнена успешно. Поэтому лучше не экономить и приобрести провод марки «NYM» импортного производителя. Этот провод самый наилучший (конечно, для военных провода ещё качественнее, но купить их практически невозможно). В данном случае, «хороший» провод от условно «плохого» отличается, примерно на 30 %. Электрика квартиры смонтированная качественными кабелями своими руками будет, безусловно, качественной (мы основываемся на опыте, но выбор всегда остается за вами). Заменить дорогой вариант монтажа кабелем марки «NYM», можно кабелями которые выпускают российские заводы. Например, провода марки  ВВГ, ПУНП, ПБПП выпускают без двойной изоляции и негорючей просыпки, однако они тоже подходят для электропроводки освещения и розеток квартиры.

Счётчики электрические

Счётчики электрические бывают двух видов: прямоточные счетчики и счетчики с вынесенным трансформатором. Оба вида счетчиков применяются в квартирах, но прямоточные намного легче подключать и они, наиболее распространены. Счётчик расхода электроэнергии имеет две цепи – токовую цепь и цепь напряжения. Обычно установкой счётчика занимаются квалифицированные специалисты, но если вы решили его подключать сами, тогда следуйте следующей инструкции (смотрите фото).

Входящий фазный провод (L) подключите на входной контакт цепи тока (1). Отходящий фазный провод подключите на контакт цепи тока (2). Нулевые проводники необходимо подсоединить на клеммы (3) и(4). Входящий нулевой проводник на клемму(3), отходящий нулевой провод на клемму (4). Если вы все правильно подключили счетчик, он начнёт работать. Если при соединение вы допустили какую – либо ошибку, вероятность того, что вы спалите счётчик невысока к тому же цена его не такая уж и большая, чтобы переживать.

Трехфазный счетчик подключаетсянесколько по-другому:

Трехфазный счетчик с выносным трансформатором подключается так:

Сборка электрощитка квартирного

Без проекта электроснабжения собирать электрощиток будет сложно. Если вы уже приняли решение выполнять это самостоятельно, тогда руководствуйтесь моими рекомендациями:

• Если нет иных руководств в инструкции, сначала присоедините плиту к щитку при помощи автомата защиты номиналом от 25 А.
• Для присоединения отходящих линий света к щитку понадобиться 10А.
• Для групповых розеточных линий нужна защита 16А.

Про сборку можно писать много и бесполезно, даже если вы прочитаете все это, всё равно у вас не получится правильно подсоединить щиток. Существуют разные ошибки, одни безвредны, а другие могут повлечь за собой возгорание, удар током и другие неприятные последствия. Пользуйтесь своим здравым смыслом.

электрика в квартире своими руками: установка щитка

• Не при каких обстоятельствах не оставляйте оголённые линии;
• Разводку проводить внутри щитка необходимо специальным проводом марки ПВ-1, с сечением 4 мм², если отходящая линия толще 4 мм² тогда воспользуйтесь более толстым проводом;
• Для обеспечения самого высоко уровня безопасности, применяйте комплектные шины-гребенки, с их помощью можно избавиться от проблем с автоматами защиты.

Прокладка питающих линий

Ваш щиток собран теперь необходимо, установить его на стену. Приготовьте закупленные раннее инструменты, провод, изоляция, клемники. Итак, начнём.

Если у вас деревянный дом вам нужно провести открытые линии электропроводки по стенам. Для этого необходимо взять, пластиковый короб, проложить его по стене, а потом в короб заложить электропроводку. При желании можно сделать проводку на фарфоровых  втулках (это опять в моде). Открытая проводка в коробах не вызовет затруднений, это элементарно и быстро.

Если у вас кирпичная или бетонная квартира или дом, и вы хотите скрыть провода, для этого вам нужен штроборез и перфоратор. Для начала прорезаем штробы в стене, монтируем коробки для розеток и аккуратно выводим  их в единую горизонтальную линию. Подключение розеток и выключателей осуществляется по заранее составленной вами схеме, отводами от питающей линии (схема звездочка), через автоматы защиты или сделать разводку шлейфами. Дешевле шлейф-разводка так, как расход провода значительно меньше. Для соединения проводов используйте клеммники (для освещения) и  скрутку для розеток. И хотя вы можете сказать, что скрутки это прошлый век, надежность скрутки не имеет аналогов.

После изготовления штроб, кабель закрепляем в штробах стен, делаем распайки в запланированных распаячных коробках. Подключаем провода к автоматам защиты, напряжение не подключаем. Перед окончательным заделыванием штроб нужно проверить электропроводку. Для проверки, даете на каждую линию напряжение и на концах линий проверяете ее работоспособность  тестером или простой лампочкой в патроне. Если, что-то не работает необходимо, выяснить причину и устранить неисправности.

После проверки концы проводов изолируйте, напряжение отключаете. Чистовую расстановку розеток лучше сделать после окончания чистовой отделки квартиры. Свет можно подключить сразу.

Примечание. Чтобы избежать проблем с проводкой после ее монтажа, перед монтажом «прозвоните» купленный электрокабель. Это  позволит выявить заводские дефекты изоляции. Помните, все провода кабеля должны быть изолированы друг от друга.

После проверки всей электропроводки, с помощью штукатурки окончательно прикрываем штробы.

Подведем результаты

Наши результаты понятны после проверки новой электропроводки. Свет горит, розетки функционируют. Теперь хочется подсоединить домофон, телефон и Интернет все – это слаботочные сети. Обычно данной работой занимаются специально обученные люди, у которых есть большой опыт работы в данной сфере услуг, но мы проведём монтаж своими руками.

Телефон домашний

Домашний телефон  может быть стационарным, радиотелефоном или интернет-телефоном и т.п. Для наиболее удачной совместимости телефонной розетки с современными назначениями телефона, используйте провод UTP (иначе, витая пара). Он не намного дороже обычного телефонного провода, но он даёт массу дополнительных возможностей. Телефонные провода можно укладывать с электрическими кабелями,  это намного проще и комфортней, однако нельзя их переплетать и пересекать. Блоки розеток 220в совмещают с телефонными и/или интернет розетками. Телефонные и Интернет провода (кабели) лучше не распаивать, а вести не разрывные линии от слаботочного щитка.

Домофон

Домофон, как правило, устанавливают возле входной двери. Для кабеля домофона делается отдельная штроба. Для данных работ подойдёт двухпарный провод, витая пара. Если у вас видиодомофон, то нужно провод проложить в гофре в стене. Диаметр гофры взять D16.

Интернет

Концепция домашней Интернет сети бывает трёх видов:

1. Это локальная сеть только в внутри квартиры (распределяется на несколько компьютеров). Для этого один компьютер выбирается главным. К главному компьютеру подводится внешняя линия Интернет. Ставиться роутер и от роутера делается разводка на другие компьютеры;
2. Один компьютер. Подсоединение к наружной сети с возможность подключения единственного компьютера по витой паре, типа UTP;
3. Локальная коммутируемая проводная сеть с потенциалом подключения к интернету и беспроводным сетям (витая пара UTP + Wi-Fi). В этом случае лучше установить и оборудовать слаботочный щиток с необходимым оборудованием и с его помощью развести компьютерные линии  ко всем нужным точкам подключения компьютеров.

На этом все! Полная электрика в квартире своими руками сделана, работы закончены.

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

• Схемы электропроводки в квартире
• Краткие советы по электропроводке в квартире
• Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба
• Ремонт электропроводки квартиры, основные правила
• Виды электрических схем, упрощенный электропроект квартиры своими руками
• Нулевой защитный проводник, система заземления квартиры
• Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра

Поделись ссылкой:

Как заделать электрический провод заглушками

Когда вы снимаете или открываете стену или потолок, вы можете столкнуться с паразитными электрическими проводами. Возможно, провода выходили к розетке или к вышедшей из строя лампе. Или предыдущие владельцы могли закопать провода за гипсокартоном – чрезвычайно опасная практика.

Идеальный подход – удалить все провода. Но если вы не собираетесь снимать гипсокартон до электрической панели обслуживания, это обычно невозможно.Следующий лучший подход – заделать электрические провода колпачками (проволочными гайками). Все электрические провода с заделкой обрезаются, закрываются крышками и надежно помещаются в доступную электрическую коробку с заподлицо с поверхностью.

Смотреть сейчас: Как заделать электрический провод колпачками

Кодексы и правила

Сама по себе оконцовка электрического провода колпачком не является проектом, для которого обычно требуется разрешение на электричество. Но обычно это часть более крупного проекта, для которого требуется разрешение на электричество или строительство.

Когда завершать электрический провод колпачками

Работать с электропроводом всегда проще всего до того, как гипсокартон будет установлен на шпильки. Если открыто достаточно стен, вы можете полностью протянуть электрический провод к промежуточной точке или к начальной точке.

Промежуточной точкой может быть еще один электрический шкаф, расположенный по направлению к сервисной панели. Если возможно, имеет смысл зачистить провод к вышестоящему электрическому блоку и использовать его в качестве точки подключения, чем устанавливать дополнительную коробку с проводами с заглушками и глухой настенной пластиной.

Еще лучше было бы зачистить провод до его первоначальной отправной точки: выключателя на сервисной панели. Если это не реконструкция всего дома с удалением гипсокартона, это редко возможно.

Соображения безопасности

Электрические провода с заделками и заглушками никогда не следует закапывать за гипсокартоном, будь то незакрепленные или в электрическом ящике. Передний край распределительной коробки должен быть заподлицо с гипсокартоном.

Ель / Марго Кэвин

Как сращивать провода электрических цепей

Очень многие электрические проекты требуют соединения (сращивания) электрических кабелей вместе.Иногда это происходит в монтажных коробках, но это также может произойти в любом месте, где вы хотите разветвить цепь в двух или более направлениях. Когда сращивание выполняется за пределами стандартной монтажной коробки, проект предусматривает выполнение кабельных соединений внутри распределительной коробки с заглушкой, к которой можно получить доступ всякий раз, когда вам нужно работать с проводами.

Изучение техники сращивания позволит решать бесчисленные проекты, которые улучшают ваше жилое пространство, например, перемещение розетки или осветительной арматуры, удаление стены, отделка подвала или укрощение оборванных проводов, которые неправильно подключены.

Смотреть сейчас: Как сращивать электрический провод

Соображения безопасности

Любой проект, связанный с работой с проводами цепи, требует, чтобы вы сначала отключили питание цепи на сервисной панели (коробке выключателя).

Продемонстрированный здесь метод является правильным способом сращивания электрических проводов с использованием одобренных UL соединителей, соединенных внутри одобренной электрической коробки. Эти разъемы могут быть знакомыми накручиваемыми гайками для проводов или разъемами нового типа.Этот метод одобрен Национальным электротехническим кодексом (NEC). Никогда не следует использовать старый неформальный метод соединения проводов с помощью изоленты.

Электрические соединения нельзя оставлять сами по себе в полости стены или потолка. Вместо этого все стыки должны находиться в утвержденной распределительной коробке или распределительной коробке приспособления. Сам ящик должен оставаться доступным, и его нельзя спрятать за гипсокартоном или другими строительными материалами, которые потребуют снятия, чтобы добраться до коробки.Распределительная коробка обеспечивает безопасную среду для ваших соединений, защищая их от ударов и сдерживая искры и огонь, если что-то пойдет не так. Хотя распределительные коробки сначала могут показаться громоздкими и ненужными, вы обнаружите, что с ними легко работать и они сделают вашу работу более безопасной.

Проволочные сращивания – несложная техника. Но, как и при любом ремонте электрооборудования, который включает в себя работу с проводами цепи, домашние мастера должны хорошо разбираться в электрических системах, а также иметь некоторый опыт проведения базового ремонта.

Примечание

Этот проект предполагает, что поверхности стен открыты для обеспечения доступа и что электрические кабели уже проложены внутри стеновых полостей. В противном случае процесс ловли кабеля сделает проект более сложным и трудоемким.

Ель / Марго Кэвин

Что делать, если электрический провод попадает в стену | Руководства по дому

Автор: Даниэль Смит Обновлено 28 января 2021 г.

Ремонт дома своими руками может сэкономить деньги и доставить много удовольствия после завершения проекта.Однако есть одно главное предостережение, которому следует уделять приоритетное внимание при работе над такими проектами: безопасность превыше всего. Даже если вы делаете что-то столь же простое, как развешивание картинки, у вас могут возникнуть проблемы, если вы не примете определенных мер предосторожности. Новички, которые тратят время на изучение своих проектов перед тем, как начать, будут знать, что делать, если произойдет что-то неожиданное, например, обнаружив электрический провод внутри стены.

Предотвращение – ключ к успеху

Говоря о развешивании картин, компания Electrical Connection делится некоторыми полезными советами, как забивать гвозди в стену.Электрические провода обычно проходят горизонтально или вертикально рядом со стойками, которые представляют собой доски, поддерживающие стены. Стойки расположены на расстоянии 16 или 24 дюймов в стене между полом и потолком. Забивая гвозди, лучше всего вбивать их в стенную стойку.

По данным Realtor.com, в большинстве домов за стенами проложены провода и трубы, и нет никаких гарантий относительно их местоположения. Никогда – никогда – не забивайте и не просверливайте стену, если вы точно не знаете, что находится за ней.Удар по проволоке или трубе может привести к серьезным травмам человека, держащего дрель, а также может повредить дом. Помимо удара током и попадания в отделение неотложной помощи, может начаться пожар или ваш дом может быть затоплен.

Как правило, не работайте молотком или сверлом рядом с выключателями или розетками света, так как электрические провода часто проходят вертикально и горизонтально вокруг них. Вы также можете заглянуть в свой чердак и в подвал, где вы можете увидеть часть каркаса дома.Это может дать некоторое представление о том, где расположены провода и трубы. Самый безопасный вариант – купить прибор для поиска шпилек с режимом отслеживания проводов, который можно найти в хозяйственных магазинах. При использовании средства поиска шпилек включите режим «AC», и он покажет, где расположены провода.

Удар по электрическому проводу

Если вы ударяете молотком или сверляете стену и слышите треск или видите мерцающие огни, вам следует немедленно убрать руки с инструментов и отступить. Не трогайте ничего в рабочей зоне и выключите выключатель, который управляет цепью.Если вы не уверены, какой это прерыватель, просто отключите основной.

Еще раз проверьте, что питание полностью отключено, попробовав один или два выключателя света. Бесконтактный тестер напряжения – лучший способ проверить электрические токи под напряжением, и они есть у всех электриков. Он определенно может пригодиться в такой ситуации, но вызовите электрика, если у вас дома нет этого инструмента. Когда вы на 100 процентов уверены, что питание отключено, вытащите гвоздь.

Если вы не знаете, как действовать, и думаете, что задел провод, вам следует покинуть это место и вызвать электрика.Не пытайтесь произвести дальнейший ремонт и проинструктируйте кого-либо дома, чтобы они ни к чему не прикасались на рабочем месте.

Как оставаться в безопасности

Ремонт поврежденного электрического провода лучше всего доверить профессионалу. Поврежденный участок может состоять из одного провода или нескольких проводов в оболочке. Провод нужно будет отремонтировать с заменой кабеля, и это не то, что должен делать любитель-любитель.

Тем временем вы все еще можете использовать питание, если заизолируете два конца разорванного провода.Прежде чем делать что-либо еще, отключите питание выключателем. Рон Хазелтон объясняет, что вам понадобится пила для стеновых панелей или гипсокартона, карандаш, плоскогубцы и изолента, чтобы вырезать небольшое отверстие в стене. Нарисуйте круг вокруг области, из которой вытащили гвоздь, и просверлите его пилой.

Вырежьте поврежденный участок провода и вытащите его из каркаса. Оберните концы изолентой. Это защитит провода до прибытия электрика. Если вы вообще не знаете, как продолжить такой ремонт, не пытайтесь его выполнить.

Работа с проводом – learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод – это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор – это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току протекать через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный против твердого сердечника

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки – проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень трудной в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник – №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать кабельную обмотку 30 AWG , если вам нужно меньше.

Совет: Намотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и вмятин. Эти провода были полностью зачищены.

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов – 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они подходят практически для любого провода и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электроизоляционного провода. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >

Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув приспособления для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся устройств для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима, используя ручку натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при изгибе значительно возрастает.

Этот провод не был зачищен должным образом, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучший план действий – отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника	Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в сращивании Western Union (также известном как Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель – это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа разветвленный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, но перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть лопаточный штекер (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан в правом нижнем углу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключенные к штыревым выводам микропереключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера	Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус

Ручной обжимной инструмент

Инструменты для ручного обжима

позволяют добиться почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для резки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы или плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если вы должны использовать одножильный провод, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины проволоки к стволу

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока чуть-чуть торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально цилиндрической стороной вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, “пережать” соединение практически невозможно.

После того, как обжатие завершено, провод и соединитель должны оставаться вместе после попытки их разъединить с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​таблица технических характеристик обжимных соединений.

Наконечник: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить существенной разницы. Наконечник: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема	Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После удаления обжимного штифта с металлической полосы совместите жилы провода с проводящим язычком, а изолятор – с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой – одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку	Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора

Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет в достаточной степени обжать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно перевернуть предохранительный фиксатор чуть выше рукоятки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор чуть выше ручки. Продолжайте сжимать ручку, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть гофрированные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом – это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные неудачи

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неправильного размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно опасно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Лишний оголенный провод следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в штифт заголовка (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыри с вилкой.

Примечание: Штифты штабелируемого охватывающего заголовка можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть провод вокруг штырей вилки разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, потяните проволоку от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

• поддерживает организацию проекта
• предотвращает вытягивание проводов от движущихся частей
• усиливает связь

Ниже приведен пример плетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения с проводами в вашем проекте будет проще работать. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Маркировочный комплекс Электромонтаж

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.Опасно

– Как отсоединить токоведущий провод от двустороннего переключателя?

Можно ли работать с “горячими” проводами? Да, но вам лучше знать, что вы делаете, прежде чем начинать. Менять розетки и даже служебные входы можно при включенном питании, но почему? Найдите и переверните выключатель перед запуском. Повесьте знак на коробке выключателя, чтобы кто-нибудь не включил его, пока вы не закончите, чтобы избежать неприятных сюрпризов. Мой коллега случайно сделал это со мной, и если бы я не работал с одной рукой, заправленной в мой кожаный ремень (хорошая практика безопасности), вы бы не прочитали это.Я забыл снять обручальное кольцо (которое я, как правило, никогда не надевала на работу), и оно сняло только ток и расплавилось в пластину у меня на руке. Я получил ожог 3 °, который зажил месяцами, и все за доли секунды тока! Если бы не кольцо, все было бы хорошо.

У меня не было выбора работать вживую в одном случае, потому что электрическая компания. не успел 3 недели выключить основную линию. Это должно было изменить служебный вход по сравнению с первым входом в дом. Я принял все меры предосторожности: на мне не было металла, я носил резиновую обувь, стоял на деревянной платформе, все мои инструменты были непроводящими, и я работал одной рукой, где это было возможно.Я никого не подпускал к себе и работал быстро. Но я занимался электричеством 40 лет, но это не значило, что мне нравилось работать в горячем состоянии или я сделал это привычкой.

Если вы должны сделать это самостоятельно, вам нужно будет найти и отключить прерыватель. Возьмите мультиметр (10 долларов) и проверьте розетку, выключив ее, чтобы убедиться, что она разряжена, перед запуском. (идиот, который сунул палец в розетку, чтобы проверить мощность, перепробовал слишком много тупых горячих клавиш и поджарил себе мозг … или то, что от него осталось)

Вам понадобится пара изолированных острогубцев (если изоляция ручки порвана или изношена, не используйте), отвертку с плоской и крестообразной головкой и черную изоленту.Также рекомендуется использовать резиновый коврик, на котором можно стоять. Удалите все металлические / проводящие предметы с себя и из окружающей среды, включая жидкости, такие как чай со льдом, чай со льдом и т. Д.

Снимите лицевую панель розетки и открутите имеющуюся розетку. ВСЕГДА считайте, что провод «горячий», особенно если есть вероятность, что кто-то может перещегнуть выключатель. Используя плоскогубцы, переставьте каждый провод от неисправной розетки к новой, никогда не касаясь ни розеток, ни проводов голыми пальцами. Если у вас недостаточно люфта для этого провода, снимайте старые провода по одному и закройте кончики изолентой.Пометьте каждый ярлык с указанием цвета (профессионал знает, что земля горячая, но любители путают провода после отсоединения).

С помощью плоскогубцев согните конец провода, который вы подключаете (по одному), и вставьте каждый под винт нового выхода, убедившись, что вы кладете золото на горячую. от белого до серебристого и от зеленого до земли. Смешайте их, и первое, что подключено к розетке, взорвет все, что подключено к цепи.

Затяните каждый винт на проводе, чтобы не было покачивания или ослабления.Вы можете заклеивать каждый винт лентой, пока не прикрутите последний, чтобы случайно не коснуться одного из них. ПОМНИТЬ! ВСЕГДА ПРЕДПОЛАГАЙТЕ, ЧТО ПРОВОДА ГОРЯЧИЕ !!!

Когда все 3 провода подключены к новой розетке, удалите всю защитную ленту, отбросьте старую розетку и вставьте новую розетку на место. Убедитесь, что все провода по-прежнему плотно прикручены. Затем привинтите выпускное отверстие и установите крышку. Затем снова включите прерыватель и проверьте розетку с помощью мультиметра, чтобы убедиться, что он выдает правильное напряжение.Или подключите небольшую лампу или предмет с низким током.

Если вам неудобно работать с проводкой, вам лучше нанять профессионала. Во-вторых, разнорабочий, который делал это раньше. Если вы решите сделать это самостоятельно, будьте осторожны и удачи!

Как поменять светильник, не испугавшись шока

Сколько психиатров нужно, чтобы поменять лампочку?

Нет. Лампочка поменяется, когда будет готова!

Хорошо, я подожду несколько минут, чтобы вы отдышались.Ну вот … посмейтесь, не торопитесь. Если не считать шуток, поменять лампочку легко, и никогда не стоит откладывать ее на потом.

Теперь, если вы хотите поменять сам светильник? О, боже, ну, на самом деле, как оказалось, это тоже довольно просто. Вы можете использовать отвертку? Можно ли скрутить пару проводов вместе? Вы можете сделать это дважды? Тогда вы, сэр, можете поменять светильник.

Мишель Гибсон / Getty Images

Будь то потолочный светильник или настенный бра, этапы замены светильника практически одинаковы.(Обратите внимание, что для некоторых светодиодных высоких шляп или других более специализированных устройств могут потребоваться другие действия, также известные как вызов электрика.)

Вам понадобятся только следующие инструменты:

• Отвертка крестовая
• Отвертка с плоской головкой
• Плоскогубцы
• Кусачки
• Инструмент для зачистки проводов

И, честно говоря, вам, вероятно, понадобятся только Phillips и, возможно, игольчатый наконечник для прочного скручивания проводов, хотя накрученные разъемы для проводов (цветные пластиковые «колпачки») обычно отлично справляются с этой задачей.

Как заменить светильник

1. Выключите питание

Найдите правильную цепь для отключения питания, и, если вы не можете этого понять, отключите электричество во всем доме. Быть шокированным – это не весело (в конце концов, мы не говорим о том, чтобы купить новые часы и сказать, что вы получили G-Shocked). Знаю по личному опыту.

2. Снимите старый крепеж

Скорее всего, сначала нужно будет снять стеклянный шар, а затем открутить несколько винтов, крепящих пластину к потолку или стене.Будьте готовы поддержать эту пластину одной рукой, а другой рукой откручивать конические закручивающиеся коннекторы (обычно они оранжевого или желтого цвета) с проводов, которые теперь свисают со стены или потолка.

Energyy / Getty Images

3. Обратите внимание на цвета и расположение проводов

Современные осветительные приборы обычно имеют один черный провод и один белый провод, а также один зеленый заземляющий провод. Если провода, торчащие из вашего потолка, черно-белые, все стало проще.Если в вашем доме старая проводка, часто в виде медных проводов без дифференцированного покрытия, то вы должны внимательно отметить цвета проводки в только что снятом приспособлении. Убедитесь, что когда вы присоединяете новый прибор, его черный провод соединяется с тем местом, где был старый черный провод, например Вы можете (и должны) временно пометить проводку малярным скотчем.

4. Проверьте крепеж в потолке

Убедитесь, что «электрическая коробка» находится в хорошем рабочем состоянии. Это означает, что коробка, которая часто имеет круглую форму, надежно закреплена на потолке, а ее провода должным образом покрыты покрытием и на концах имеется достаточно проводов, чтобы правильно переплетаться с проводами нового приспособления.Этот инструмент для зачистки проводов может здесь помочь, и используйте кусачки, чтобы отрезать изношенный или чрезмерно перекрученный кончик провода. Также убедитесь, что есть отверстия, через которые могут проходить винты, прикрепленные к новому приспособлению. Не бойтесь просверлить самостоятельно и обратите внимание, что при необходимости вы также можете прикрепить пластину нового светильника к деревянным шпилькам.

5. Подключите провода

Черный провод скручивается вместе с черным проводом. То же самое с белым. Поверните их по часовой стрелке. Затем накрутите эти маленькие конические колпачки на скрученные провода, также поворачивая их по часовой стрелке, пока они не станут сопротивляться.(Слегка, не нужно сильно превышать первое сопротивление.) Затем прикрепите зеленый провод заземления к винту заземления на распределительной коробке. Скорее всего, он сам будет зеленым или с надписью «земля». Протолкните лишнюю проводку в коробку, чтобы приспособление не защемило ее.

Дон Николс / Getty Images

6. Соедините пластину

В идеальном мире в электрической коробке должны быть отверстия, идеально совпадающие с отверстиями в вашем новом осветительном приборе. В реальном мире вам, возможно, придется проявить творческий подход.Вы можете ввинчивать в дерево, просверливать отверстия в металле и так далее – большинство осветительных приборов не такие тяжелые, просто убедитесь, что пластина надежно закреплена, и убедитесь, что не прикручены никакими проводами, так сказать.

7. Установите крышку

Может быть, это стеклянный шар, может быть, корпус из кованого железа, может быть, это стекло винтажной Тиффани. Что бы ни. Просто следуйте инструкциям к новому приспособлению, чтобы прикрепить часть, закрывающую лампу, к пластине, которую вы только что закрепили.

8.Снимите крышку, вставьте лампочку и наденьте крышку на место

Вы забыли лампочку, а? Медленное нажатие…

Рекомендации редакции

Как поменять светильник, не нанимая электрика

Примерно год назад мы переехали в новый дом, где у нас почти все работало – акцент на почти все . Единственным поводом для беспокойства была столовая в королевском синем цвете с ужасной устаревшей люстрой.Этот светильник представлял собой уникальную версию бронзового уродства, натертого маслом, с коричневатыми, сливочными, желтовато-молочными стеклянными оттенками и трио не гламурных хрустальных безделушек, изящно свисающих с него. Итог: это должно было уйти. Обычно я мог бы нанять электрика, но, поскольку я поменял осветительные приборы, прежде чем могу сказать вам, что это не совсем крупный сделай сам (и я вообще не считаю себя мастером-мастером). Мы искали в Интернете идеальный светильник, зная, что собираемся полностью преобразить эту комнату, добавив красивую бумагу из шинуазри от Tempaper и свежий слой Cream Puff от Behr Paint, чтобы он соответствовал соседней гостиной.С такой традиционной бумагой мы хотели создать современный светильник для помещения.

Кариша Суонсон

Большинство светильников поставляются с инструкциями по сборке, но они касаются только сборки светильника, а не его установки. Я обнаружил, что сборка светильника той, которую я купил, была самой трудоемкой, но это потому, что я устанавливал люстру, а та, которую я снимал, была очень тяжелой.Если вы делаете настенный светильник, это будет довольно просто, и процесс будет таким же. Итак, вот как это делается.

Что вам понадобится:
Тестер напряжения
Philips и отвертки с плоской головкой (или аккумуляторная дрель с насадками)
Устройства для зачистки проводов
Соединители для проводов
Плоскогубцы (могут не понадобиться)

Кариша Суонсон

Если светильник висящий и тяжелый, вам также понадобятся:
Лестница или две
Помощник

Перед тем, как начать: Убедитесь, что вы вынули все части вашего осветительного прибора, читайте инструкцию и есть все необходимое для установки.

1. Отключите электричество

Найдите центральную электрическую панель в своем доме и отключите питание цепи, в которой находится люстра. Различные схемы на панели должны быть помечены, но если это не так, вам может потребоваться попробовать несколько, чтобы определить, какая схема является вашей люстрой (а затем составьте проект маркировки их!). После выключения цепи убедитесь, что освещение люстры не включается.

Кариша Суонсон

2.Открутите светильник.

Сначала снимите с люстры все съемные части, такие как лампочки или стеклянные крышки. Обычно есть декоративная пластина или деталь навеса, скрывающая фактическую стеновую или потолочную фурнитуру. Вам нужно сначала открутить его, прежде чем вы увидите проводку. (Если вы снимаете тяжелую люстру, как я, обязательно найдите помощников и лестницу, чтобы справиться с весом люстры. В моем случае снятие этого медведя было самой трудоемкой частью.)

3.Удаление проводки

После снятия декоративных накладок вы можете снять пластину и хорошо видеть проводку, которая должна быть закрыта. Если это не так или если вы совсем запутались на этом этапе, остановитесь и наймите профессионального электрика (такие сайты, как Thumbtack и Angie’s List, делают это очень просто!) Осторожно открутите колпачки, затем используйте тестер напряжения на оголенная часть проводов, чтобы убедиться в отсутствии электричества. Прежде чем разъединять провода, обратите внимание на то, как они прикреплены (хорошей идеей будет сделать снимок схемы проводов).

Кариша Суонсон

4. Снимите люстру

Сначала убедитесь, что весь вес люстры поддерживается лестницей и вашим помощником (помощниками). Отвинтите монтажный кронштейн от коробки для потолочных светильников и осторожно опустите люстру. Радуйтесь! Сделайте короткую передышку! Старый светильник пропал! Но теперь у вас нет света. Пора снова подключить эту штуку.

Кариша Суонсон

5.Измерение

Если вы собираетесь вешать люстру или подвесной кулон, определите длину, на которую вы хотите, чтобы они свешивались с потолка. Если ваша люстра висит над столом (как моя), вам нужно, чтобы она находилась на высоте от 30 до 34 дюймов над столом. После того, как вы отрегулируете люстру до нужной длины, вам нужно будет отрезать и зачистить провода. Отрежьте до нужной длины плюс еще на 8-10 дюймов. Затем используйте инструменты для зачистки проводов, чтобы удалить 1 дюйм покрытия с каждого провода.

6.Поменяйте местами пластины

Замените существующую пластину с крепежом на новую, поставляемую с вашим новым светом. Прикрепите монтажный кронштейн светильника к потолочной коробке, убедившись, что вы проплываете провода через новую пластину, чтобы их можно было снова подключить.

Кариша Суонсон

7. Подключите провода

Затем соедините провода люстры с проводами потолка, соответствующие цвета: белый с белым, черный с черным, провод заземления с проводом заземления (они не зачищены).Подключите с помощью соединителей проводов.

8. Собрать!

Вставьте провода в электрическую коробку и следуйте инструкциям по сборке осветительного прибора. Для меня это заняло больше всего времени! P.S. Не забывайте о лампочках!

9. Включите электричество

После того, как осветительный прибор будет полностью установлен и собран, пора вернуться к блоку выключателя и включить выключатель. Вуаля! Грейтесь в свете! Ваш новый светильник включен.

Кариша Суонсон

Подписывайтесь на House Beautiful в Instagram.

Кариша Суонсон Директор рынка Я директор по маркетингу House Beautiful.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

.
