Перед тем, как приступить к изготовлению бетономешалки своими руками, предлагаем просмотреть описание, фото, инструкции, чертежи по изготовлении еще одной бетономешалки нашим автором-подписчиком.

Готовые агрегаты такие как бетономешалки, представленные в торговой сети, не вызвали восторга своим внешним видом и надежностью.

Решено все делать своими руками и начал с расчетов, замеров и поиска элементов конструкций для бетономешалки. Интернет нам в помощь а именно сайт Умельцы.ру. Найдено все и в путь – по помойкам, авторазборкам и пунктам приема металла. Ранее ни с чем похожим не сталкивался, поскольку из «технический» познаний в области инженерии больше всего специализация по охране труда.

Расчет груши бетономешалки на объем 0,25 куба

Часть вторая самая простая :
Размеры прямоугольника – Ев на АУ. Т. е в данном случае 300мм на 2198мм

Часть третья
Для того, чтобы получить неровное дно груши бетономешалки, нужно вырезать круг с диаметром большим, чем диаметр самой груши бетономешалки.

Здесь уже на любителя: я взял диаметр 740мм. Можно было и больше: тогда бы низ получился по круче.

Но у нас получается вот так:
⌀740 х 3,14 = 2324мм
Нужная нам длина окружности (700х3,14) = 2198 мм
Получаем величину Х = 2324-2198 = 126 мм
Удаляем, как показано на рисунке. Внутренний диаметр круга зависит от диаметра используемого венца + 70 – 100 мм.

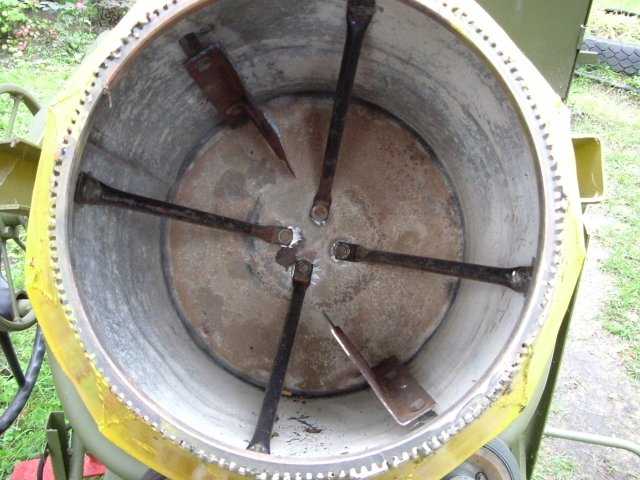

Для груши взяты стальные листы 2,5 мм, выровнены кувалдой и выкроены по заранее приготовленным чертежам.

Дно груши бетономешалки сделано из листовой стали толщиной 5 мм.

Механизм вращение груши бетономешалки осуществляется «Волговским» маховиком, ее же ступицей и «Москвичевским» бендексом.

Изготовление посадочного места для груши бетономешалки

Конструкцию решил сделать съемной, поскольку планировалось ставить в дальнейшем на станину сито.

Все вместе соединить получилось только с помощью главного инструмента – кувалды, ну а прикладным было полено. Станина очень мощная и тяжелая, ошибкой было сваривать разные сплавы: сталь и чугун, разная степень надежности.
Изготовление станины.

Опрокидывание груши, на бетономешалке тоже сделано весьма примитивно, но для самодельной конструкции пойдет – из профтрубы.

Механизмом опрокидывания являются приваренные ВАЗовский маховик и его же шестеренка. Чугун усилен шестеркой.

Важный совет: для длительного использования бетономешалки запускать её следует пустой или с небольшим количеством воды. А загружать компоненты для приготовления смеси следует уже в работающий механизм. Многие мастера и выгружают готовый раствор, не выключая бетономешалки.

Расчет шкивов для бетономешалки своими руками делался с расчетом 25 об/мин. груши.

Сам двигатель куплен новый, «совдеповский», 380 В., 0,6 квт. Порожние испытания в течение более полутора часов выдержал, чуть нагрелся, значит, и нагрузку выдержит.

Следует учесть, что в реальности для загрузки будет доступна примерно половина объёма, указанного в технических характеристиках. Дело в том, что для получения раствора и его качественного перемешивания ёмкость смесителя нужно наклонить. Чем плотнее требуемый раствор, тем угол наклона должен быть больше. В вертикальном положении бетономешалка почти ничего не перемешивает. Из этого становится понятным, что наклонённую ёмкость можно заполнить не выше загрузочного окна, иначе раствор из агрегата начнёт выливаться.

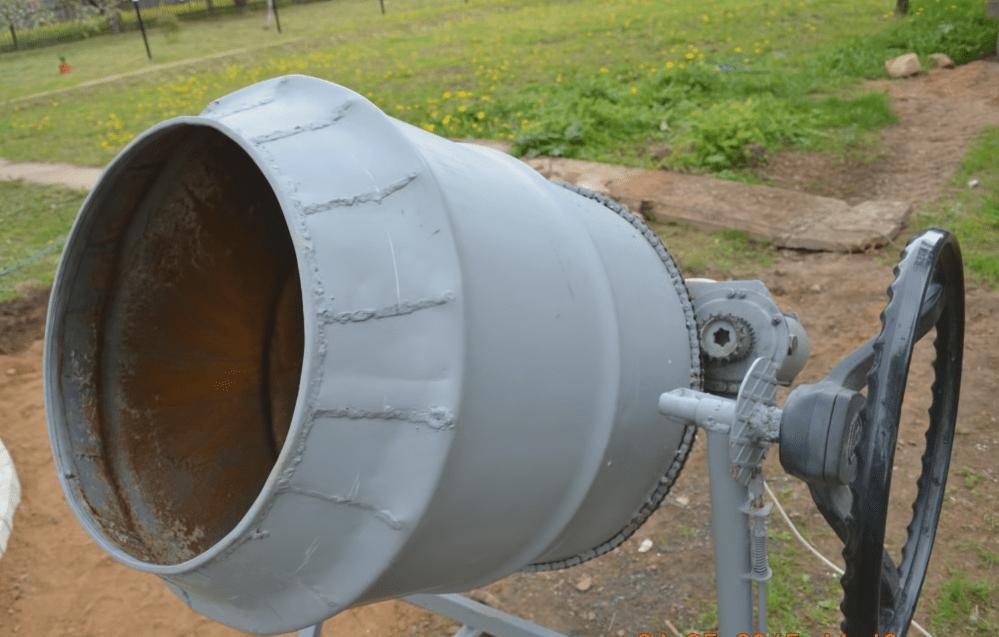

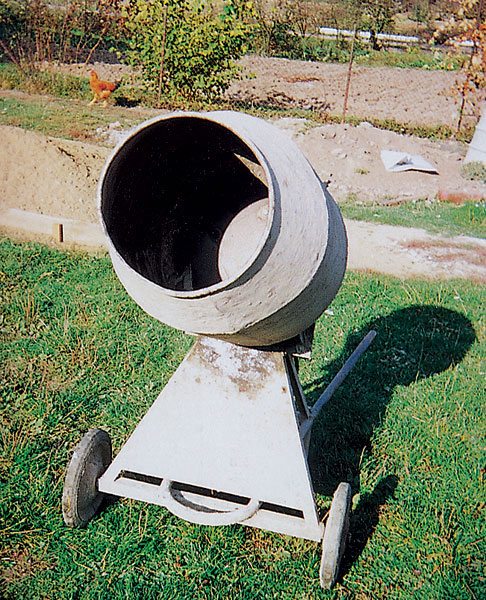

Готовая бетономешалка: фото

Бетономешалка своими руками: видео

самодельный бетоносмеситель из стиральной машины. Как сделать ее из бочки по чертежам самому в домашних условиях?

Работы по строительству зданий и других сооружений зачастую связаны с использованием бетонной смеси. Замешивание раствора посредством лопаты при больших масштабах нецелесообразно. Удобнее в данной ситуации использовать бетономешалку, которую можно купить в специализированном магазине или сделать собственными руками. Самодельная бетономешалка – отличная альтернатива покупному агрегату с меньшими денежными затратами.

Чертежи и варианты конструкций

Популярный вариант – механическая бетономешалка, которая отличается значительным объемом. Привод в этом случае может быть ручного или электрического действия. Чтобы выгрузить бетон, потребуется наклонить бадью в сторону. Для всех конструкций, имеющих форму цилиндра, присущ главный недостаток – плохое вымешивание смеси по углам. Также при скорости в 35 оборотов в минуту смесь разбрызгивается. Но эту проблему можно устранить, наварив на бочку ее отрезанную часть обратно и просверлив небольшой люк.

Такой агрегат способен замешать простой раствор примерно за пять минут, сухую смесь – до 12 минут.

Третий вариант – электрическая конструкция.

Это сложнее, но благодаря такой конструкции увеличивается срок эксплуатации.

И четвертый вариант – вибрационная бетономешалка. Очень часто мастера, имеющие перфоратор мощностью до 1,3 КВт с ударным механизмом принудительного действия, совершали попытку самостоятельного изготовления агрегата, но не получали нужного результата. Ошибки могут заключаться в следующем:

• неверный подбор емкости – она должна быть высокой и круглой;
• неверное расположение вибратора – он должен находиться на оси емкости, на расстоянии до дна, аналогичному радиусу его самого;
• применение плоского вибратора – в таком случае он не сможет создать необходимую систему волн;
• очень большой вибратор – диаметр должен быть 15–20 сантиметров, в противном случае устройство не сможет замесить раствор.

При соблюдении всех требований на выходе получается бетон изумительного качества. Для смешивания жестких смесей бетона используются роторные бетономешалки, собственноручное производство которых значительно затрудняется.

Некоторые соединяют электропровод через редуктор, что в разы удорожает будущий агрегат.

Имеется несколько классификаций конструкций бетономешалок, отличающихся параметрами. Если рассматривать принцип действия, то выделяют следующие виды:

• гравитационная – вращение барабана происходит благодаря силе гравитации;
• принудительная – за счет внутренних лопастей;
• периодическая – необходимы частые остановки из-за незначительной мощности;
• редукторная или венцовая;
• постоянная – использование при масштабном строительстве из-за непрерывной работы.

По виду изготавливаемого бетона выделяют растворомешалки и бетоносмесители. В растворомешалках для смешивания применяются горизонтальные шнековые элементы, вращаемые в неподвижной емкости.

Многие задаются вопросом о выгоде создания самодельной бетономешалки.

Некоторые используют материалы, которые вообще не предназначены для смешивания бетона, например дрель.

Но ведь этот инструмент хорош для просверливания отверстий в стенах, а не для создания растворов из бетона. То же самое можно сказать о различных миксерах. На самом деле, выгода от самодельной бетономешалки высока и состоит в следующем:

• минимальные или нулевые затраты на производство;
• отсутствие сложной технической схемы, которая требует определенной области знаний;
• доступность необходимых элементов для сборки;
• возможность разработки индивидуального проекта;
• возможность создания разборной конструкции.

Таким образом, у самодельной бетономешалки насчитывается масса преимуществ. Этот вариант не подходит тем, кто не желает работать своими руками или ждет скорого результата. Создание собственного агрегата требует немало сил, терпения и времени. Что-то предстоит переделывать или подгонять прямо во время сборки. А для тех, кто готов рискнуть, ниже представлены популярные способы изготовления бетономешалки собственноручно.

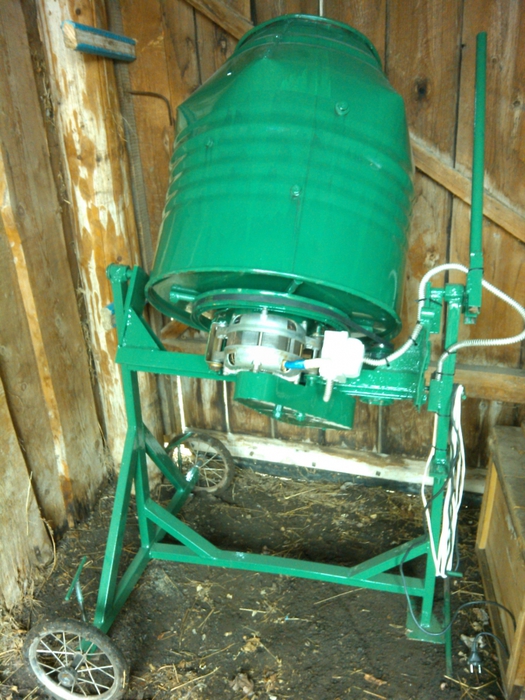

Как сделать из стиральной машины?

Наиболее распространенный вариант – «качели». Основные преимущества:

• простота в быстром очищении от смеси;
• возможность больших нагрузок;
• мобильность.

Инструменты и детали

Следует подготовить уголки различных размеров, двигатель от стиральной установки и бак. Соорудить бетономешалку можно с помощью инструментов, которые есть дома.

Сборка

Чтобы изготовить такую конструкцию, нужно сварить два треугольника из уголка 50*50 миллиметров, размер которого 0,6*0,8*0,8 метра. Расположить их напротив друг друга и приварить к каждой стороне два уголка размером 0,5 метра. В результате получится качественная конструкция из пары треугольников.

Сверху треугольников приварить две гайки так, чтобы 25-миллиметровый вал мог свободно двигаться. Чтобы он не выскакивал из отверстия, нужно сделать сварку по краям вала. Далее нужно взять 2 уголка по 1,4 метра и 3 – по 0,4. Разместить средний уголок в центре и посредством сварки сделать лесенку. Средним уголком приварить к валу, и качели готовы.

Далее нужно сделать две заготовки длиной 0,9 метра, разрезав стальные полосы размером 50*4 миллиметра. По центру сделать отверстия размером с резьбу оси. Для придания пластинам формы лопастей их нужно немного выгнуть и смонтировать на ось под наклоном 90 градусов, зафиксировать гайками и приварить.

Бак расположить по одну сторону качели и сварить. Его дно должно направляться к вершинам треугольников. Слив не понадобится – его можно заткнуть. Теперь необходимо протестировать лопасти.

Напротив качели располагается двигатель. Чтобы защитить его от воды, врезается резиновый кожух.

Осталось проверить агрегат, подключив к электрической сети. Чтобы достать раствор, качели поднимаются в сторону за двигателем. Бетономешалка своими руками готова. При желании можно соорудить лоток для подачи бетона.

Изготовление из бочки

В бочковом устройстве раствор двигается наискосок: смесь перемещается от одной стороны к другой. Здесь можно сделать два типа бетономешалки: ручную или электрическую. Преимущества:

• понятная конфигурация для пользователей;
• меньшая стоимость изделия;
• исключение проблем, связанных с ремонтом.

Для создания бетоносмесителя в домашних условиях потребуются бочка на 0,1-0,2 куба, толстая труба диаметром 32 миллиметра, прут для оси диаметром 30 миллиметров, руль автомобиля, петли от дверей, аппарат для сварки, ножовка по металлу и болгарка.

Снизу и сверху в центре бочки сделать отверстия, продеть металлическую ось диаметром 30 миллиметров и качественно обварить, чтобы бадья хорошо прикрепилась. Сбоку (по центру бочки) вырезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк затруднит засыпание смеси, а слишком большой – повлияет на прочность устройства. Далее из квадрата соорудить несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном делают 5 лопастей. Теперь нужно установить крышку и закрепить ее на дверные петли, которые привариваются к бочке.

Далее устройство устанавливается на опору высотой около метра. Для этого самому нужно сварить раму, приварить втулки и вставить ось, приделать руль или иной элемент ручки, чтобы удобно вращать барабан.

Чтобы агрегат прослужил длительное время, стоит придерживаться следующих рекомендаций:

• при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
• если нет аппарата для сварки, то все части соединяются болтами с шайбами;
• также особое внимание стоит обратить на герметичность;
• наклон бочки должен быть примерно 5 градусов по отношению к земле;
• все вращающиеся элементы необходимо тщательно смазывать, чтобы обеспечить бесперебойную работу бетономешалки.

Если есть желание, агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машинки.

Рекомендации

Наибольшая скорость вращения вала на самодельной бетономешалке должна составлять 30–50 оборотов в минуту. Если установить двигатель слабой мощности, то потребуются большие затраты на электроэнергию, что также скажется на скорости строительных работ.

Если на участке отсутствует электричество, целесообразно соорудить ручную бетономешалку, прикрепив ручку для самостоятельного вращения. При засыпании ингредиентов необходимо придерживаться следующей последовательности: сначала – вода, затем – цемент, песок и щебенка. После каждого использования устройство необходимо тщательно промыть и очистить. Аналогично бетономешалке из бочки можно сделать миниатюрную версию из ведра и дрели, а некоторые мастера умудряются соорудить агрегат из газового баллона.

При создании бетономешалки даже опытные мастера могут совершать ошибки.

Самые распространенные среди них – неправильные расчеты при планировании, несоответствие мощности количеству оборотов, непрочные соединения элементов конструкции, недостаточно устойчивая основа, слишком высокое расположение вращающейся емкости.

Некоторые для замешивания смеси используют дрель, что нецелесообразно из-за того, что ей нельзя работать продолжительное время. Рекомендуется делать перерывы каждые 15 минут после 5 минут работы. Это значительно увеличивает срок строительства.

При создании конструкции особое внимание стоит уделить проводам и соединениям. Они должны быть хорошо заизолированы, так как работа совершается в условиях повышенной влажности, и соблюдение правил пожарной безопасности выходит на первое место.

Процесс смешивания сопровождается определенными вибрациями, которые расшатывают соединения, поэтому важно следить и при необходимости подтягивать болты. Также стоит обращать внимание на сварные швы, которые также в результате работы могут разрушаться.

Перед включением аппарата нужно убедиться в его устойчивости. Любая подставка должна твердо стоять на земле. Если имеются колеса, желательно установить противооткатные упоры.

Во время работы агрегата запрещено проверять качество раствора, в противном случае можно получить серьезные повреждения.

И наконец, включенная бетономешалка не должна оставаться без присмотра во избежание неприятных ситуаций.

Сейчас времена тотальной экономии, и строительный бюджет зачастую ограничен, поэтому многие стараются сэкономить на услугах сторонних мастеров. Несмотря на кажущуюся сложность, бетоносмеситель идеально подойдет для домашнего использования.

По опыту, создание любого механического устройства увеличивает производительность труда и уменьшает время работы. Бетономешалка – не самое сложное изобретение, которое можно сделать из подручных средств без специального инженерного образования. Самодельное устройство имеет несложную схему, чертеж и последовательность сборки. Главное – заранее определиться с целью создания бетономешалки, и тогда агрегат не уступит промышленной модели, даже если он изготовлен из стиральной машины или бочки.

Как сделать бетономешалку своими руками, смотрите далее.

Бетономешалка своими руками чертежи бесплатно – Moy-Instrument.Ru

Бетономешалка своими руками

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

• Четыре принципа смешивания бетона
• Бетономешалка из молочного бидона (фляги)
• Большая бочка
• Как делают основание для бетономешалки профессионалы?
• Как сделать бетономешалку своими руками видео
• С какой скоростью мешать бетон?
• Чертежи бетономешалки видео
• Четыре распространенные ошибки при изготовлении бетономешалки
• Самодельная бетономешалка из бочки видео

Показать все содержание

Четыре принципа смешивания бетона

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Как сделать бетономешалку своими руками

Как и многих дачников, бетономешалка своими руками была сделана нашим пользователем belor44 не ради забавы. Летом предстояло заливать фундамент для дома. Ближайший растворо-бетонный узел, где можно было бы приобрести качественную строительную смесь, находился в 80-ти км от дачи. Стоимость бетона с доставкой была впечатляющей. Еще один вариант – нанять «Таджикстрой» – тоже быстро отпал: у этих рабочих постоянные проблемы с инструментом.

Как выбрать объем груши

40 кубометров бетона – немалый объем для ручного труда в одиночку. Да и зачем, когда с этой задачей справится нехитрое устройство! Так постепенно созревала идея вымешивать бетон самому, с помощью бетономешалки. Но и тут оказалось не все просто: устройства, представленные в торговых точках, оставляли желать лучшего.

Вывод напрашивался сам собой: небольшая самодельная бетономешалка своими руками. В поисковиках форумчанин нашел все, что нужно было знать: конструкцию, размеры, чертежи, расчеты и др. Для простой самодельной бетономешалки оптимальным показался объем в 0,25 кубометров. Весь необходимый «черновой» б/у материал belor44 нашел на пунктах приема металла и разборках автомобилей.

На FORUMHOUSE вы найдете чертежи бетономешалки , которые помогут вам определиться с объемом.

Как сделать грушу

Кувалда – в правой руке, левая держит детали, вырезанные из металла толщиной 2,5 мм. Можно начинать! Все элементы будущей груши форумчанин довел до нужной формы на швеллере.

Низ устройства вырезал из металлического листа толщиной 5 мм.

Грушу самодельной бетономешалки можно сделать из металлической бочки!

Одной из сложных операций для belor44 оказалось совместить все детали груши. Вначале он связал середину и дно. В этом снова помогли лучшие помощники русского мастера – бревно и кувалда.

Кувалдой нужно было работать сильно, но аккуратно. У форумчанина так не выходило: от удара вылетало дно. После нескольких безуспешных попыток он сделал своеобразный ограничитель на средней части груши: края слегка, на 5 мм, порезал и загнул внутрь. Верхнюю часть он вставил в середину и «выковыривал» с помощью гвоздодера и полена.

Опыт, который пришел уже после – не следовало все делать так плотно. Надо было «прослабить» верх, ограничив его выход так же, как он это делал с дном.

Какие ошибки можно допустить

Перед установкой верхней части (пока вес конструкции не стал непосильным) belor44 устроил груше посадочное место. Форумчанин считает, что это его основной просчет. Прежде всего, он разорвал конструкцию. Вторая ошибка – он варил сталь с чугуном. Очень уж очень хотелось мастеру получить максимально разбираемый механизм! Ведь предполагались немалые нагрузки, и, значит, ремонт. Однако в данном случае, считает форумчанин, вместо тормозного диска имело смысл вырезать надежный круг из стали, это улучшило бы качество изделия.

Как сделать станину

Наконец, belor44 взялся за станину, на которой все уже собранное будет держаться. Обзавестись бесплатными подшипниками у форумчанина не было возможности, поэтому механизм опрокидывания он решил сделать просто: труба внутри трубы. Бетономешалка своими руками делалась не на продажу, поэтому такой вариант– достаточно неплохое решение.

Главное при конструировании рамы – это выбрать центр тяжести. Иначе устройство будет опрокидываться. Выгрузка бетона должна проходить без особых усилий. Если в процессе эксплуатации вы будете перевозить бетономешалку по участку, поставьте раму на колеса!

Основание у форумчанина вышло мощным и тяжелым: не очень хорошо, но belor44 решил, что это лучше, чем вихляющие при работе устройства сомнительных производителей. Да и помощничек, на случай перестановки, у мастера имелся более, чем неплохой – подъемный кран.

Как сделать редуктор

Для механизма вращения belor44 прикупил маховик и ступицу от «Волги» и бендикс от «Москвича». Снимать венец с оси маховика не стал, хотя веса и без того не такому уж легкому устройству он добавлял. Решил, что центровать его и крепить на груше – дело хлопотное, да и грушу форумчанин запланировал съемную – чтобы впоследствии можно было менять на сито.

Для опрокидывания belor44 приварил к раме механизм – маховик и шестеренку от классического ВАЗа. Шестеренку он отрезал от бендикса, затем приварил к валику. Использовались два подшипника, они плотно вошли в подобранную трубу. Еще сделал шестигранное колесо.

Пришлось приварить дополнительные усилители. Форумчанин обварил горловину шестеркой и принялся за изготовление «редуктора». Снова-таки, действовал по старой схеме: вал, труба, два подшипника. На валу и двигателе рассчитывал шкивы таким образом, чтобы было не больше 25 оборотов в минуту.

Двигатель форумчанин использовал на 380 В, 0,6 кВт – маловат, но зато проверенный, еще времен Союза.

Опыт использования в строительстве

Самодельная бетономешалка готова, первые испытания прошли успешно. Изучив опыт форумчан, belor44 нашел наиболее приемлемый порядок загрузки компонентов для перемешивания бетона:

• Загружал весь щебень;
• Заливал часть воды;
• Засыпал часть цемента;
• Снова заливал воду;
• Еще часть цемента;
• Понемногу – песок.

Для отмостки гаража хозяин делал раствор покрепче, смешав цемент, песок, щебень и воду в пропорции 1:2:3:0,7 -0,6 и добавив пластификатор С-3.

Чтобы было удобнее, при загрузке форумчанин ставил грушу вертикально. Благодаря этому, в емкости свободно вмещались и перемешивались два ведра на 12 литров цемента, 4 – песка, 6 – щебня, 2 (по 0,7 литра) – воды.

Смотрите другие темы наших пользователей об изготовлении вибро-оборудования :
вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Подписывайтесь на канал и ставьте «лайк» чтобы не пропустить следующую публикацию!

Бетономешалка своими руками: чертежи

Бетономешалка является незаменимым устройством для выполнения различных строительных работ. То время, когда раствор для строительства замешивали вручную, давно прошло. Сегодня в каждой отрасли деятельности люди пытаются максимально облегчить и автоматизировать ручной труд.

Так и в строительстве, чтобы облегчить работы, придумали устройство, которое бы помогало готовить однородные бетонные смеси. Процесс замешивания в данных механизмах выполняется при помощи механического смешивания между собой всех ингредиентов раствора. Обычно это цемент, вода и песок.

Для строительства больших объектов промышленная машина является единственным выбором. А в условиях небольшой стройплощадки (например, в частном доме) лучший выбор – это бетономешалка, своими руками изготовленная с учетом всех требований.

Что она из себя представляет?

В большинстве случаев данная конструкция представляет собой барабан, в котором непосредственно проходит процесс смешивания. Энергию вращения он получает при помощи механического привода и электрического двигателя. Электромотор в данном случае является сердцем машины. Эти помощники строителя различаются по мощности, объему барабана, а также по виду исполнения.

Но не все устройства имеют такую вот стандартную конструкцию. Существует устройство принудительного типа. Оно выглядит немного по-другому. Здесь емкость для раствора выполнена без возможности движения. В ней установлены лопасти специальной формы. За счет их движения и перемешиваются все составляющие. Такая система не позволяет смешивать особо крупные частицы. Машина предназначена лишь для жидких смесей. Но бетономешалка, своими руками сделанная по этому принципу, может смешивать даже крупные фракции раствора.

Как сделать высококачественный раствор?

В приготовлении правильного и качественного строительного раствора есть несколько основных принципов. Нужно соблюдать каждый из них, иначе есть риск того, что раствор окажется испорченным и не будет иметь должных качеств.

Итак, каковы же требования к процессу смешивания ингредиентов раствора? Во-первых, время приготовления не должно превышать по длительности 3 минут. Если процесс будет длиться дольше, то это вызовет эффект центрифугирования, что значительно ухудшит качества раствора.

Во-вторых, когда процесс смешивания будет закончен, для выгрузки смеси следует опустить горловину емкости бетономешалки. Выключать ее при этом не нужно.

Как делается самодельная бетономешалка своими руками?

Если нужно построить дом или подсобное помещение на даче или в загородной усадьбе, то в первую очередь необходимо обзавестись таким устройством. Делать раствор своими руками неудобно, долго и тяжело.

Необходимость этой полезной машины особенно часто ощущается в частном секторе. Ведь иногда появляется необходимость небольшого строительства, постоянно что-нибудь нужно реконструировать или перестраивать. Даже чтобы залить садовую дорожку или сделать фундамент для беседки в саду, нужен раствор.

Бетономешалка, своими руками сделанная — это хороший способ сэкономить, так как агрегат нужен нечасто, а цена за заводские и промышленные модели достаточно высокая. Да и нет никакого смысла покупать ее на пару раз. К тому же сделать что-нибудь собственными руками – это увлекательно и интересно.

Выбираем емкость

Для постройки нашей машины в первую очередь нужно подобрать емкость. При этом нужно учитывать необходимый объем. Можно найти на участке старую металлическую либо пластиковую бочку, 200-литровой вполне хватит.

Основание

Эта конструкция имеет достаточно солидные размеры, поэтому нужно обеспечить для нее достаточных размеров основание. К изготовлению этого элемента нужно подойти основательно.

Для создания основания используется дерево. Подойдет брус с сечением 10-15 см. Соединять раму будем соединением «в шип». Предварительно нужно обработать все стыки при помощи клея и саморезов. Такая самодельная бетономешалка, своими руками сделанная, сможет стойко выдержать нагрузки.

Основание, изготовленное из металла, само собой, имеет большую надежность. Но если устройство не будет использоваться часто, это нецелесообразно. И от этого конструкция лишь будет больше весить. В качестве материалов для металлической рамы подойдет швеллер или уголок. Собирать можно при помощи сварки, болтовых соединений.

На основании следует предусмотреть возможность для крепления привода, а также систему наклона и противовес, при помощи которого будет выгружаться раствор. Также нужно не забывать об органах управления.

Выбор мотора

Бетономешалка, своими руками изготовленная, в нашем случае будет работать от электромотора. Для этого отлично подойдет совершенно любой однофазный мотор. Частота вращения должна быть не более чем 40 оборотов.

Есть люди, которые успешно применяют для данных целей двигатели от старых стиральных машинок. Устройство этих моторов позволяет им работать очень долго, причем не будет риска перегрева, перегрузки или еще чего-нибудь. У данных агрегатов хороший крутящий момент, поэтому нужно предусмотреть систему редукторов. Для этого можно использовать ременную передачу со шкивами различных диаметров.

Как делается бетономешалка из бочки своими руками?

Так как в основе конструкции лежит обычная бочка, то подойдет любая металлическая на 200 литров. Нужно обязательно хорошо чистить бочку после работы. Если емкость не очищать, то рано или поздно внутри будут образовываться куски засохшего раствора. При этом будет затруднена разгрузка готового раствора из бочки. Так устройство не сможет служить долго.

Ручной привод

Как делается ручная бетономешалка своими руками? Чтобы раствор перемешивался, нужно, чтобы наша бочка могла свободно поворачиваться вокруг оси.

Для более удобной загрузки и разгрузки в бочке нужно обустроить дверь. Для этого на боковой стороне емкости нужно сделать вырез. Крепление двери можно осуществить при помощи петель. Также нужно предусмотреть фиксатор и уплотнитель.

Для организации ручного привода можно в центре бочки с двух сторон сделать отверстия под трубу небольшого диаметра. Она будет выполнять роль двигателя. Как крепить трубу? Можно использовать сварку, можно фланцы и болтовое соединение.

Чтобы повысить качество перемешивания ингредиентов, изнутри бочки на стенки можно приварить металлические полосы. Так получатся лопасти, которые есть в конструкции промышленных мешалок.

Станина

Бетономешалка из бочки, своими руками изготовленная, в нагруженном состоянии будет иметь большой вес. Рама для нее должна быть достаточно прочной и устойчивой. К тому же бочка должна крутиться.

В качестве материала можно использовать дерево или же металл. Пойдет все: профиль, уголки, брус. Эта конструкция предусматривает 2 треноги с двух сторон. Треноги скреплены между собой продольно. Высота этих опор должна быть такой, чтобы с машиной было удобно работать. Нужно учесть, что такая конструкция будет перемещаться по участку. Чтобы легче было работать с ней, можно во фланцы запрессовать подходящие подшипники.

Принудительная мешалка

Мы узнали, как сделать бетономешалку своими руками. А сейчас мы посмотрим, как собрать мешалку принудительного типа. Сделать устройство отнюдь не так сложно, как кажется.

У такого устройства есть некоторые конструктивные особенности. Здесь вся бочка не вращается, а вращается внутри нее вал с лопастями. Существуют конструкции с горизонтально расположенным валом или же вертикальным.

Принудительная бетономешалка, своими руками сконструированная, может, немного и уступает промышленным изделиям, однако обойдется значительно дешевле.

Для начала нам нужна бочка. Для горизонтальной конструкции может понадобиться специальное корыто. В торцевой части бочки нужно сделать отверстие. Затем в него вставляется вал, на который напрессован подшипник. Нижняя часть бочки должна иметь дверь для выгрузки раствора.

Вал можно изготовить либо из труб, либо из арматуры. Лопасти к валу можно приварить. Они легко делаются из листового проката.

Многие сделанные бетономешалки своими руками, чертежи которых при желании найти несложно, в качестве электродвигателя укомплектовываются моторами с мощностью от 2,2 кВт. А для того, чтобы обороты вала не превышали 48, используют редукторы. Можно применить ременную передачу, можно цепную от старого горного велосипеда.

Как сделать самодельную бетономешалку своими руками

Для благоустройства дачного участка часто нужны цементный раствор или бетон. Мастера становятся перед выбором — месить вручную (а это тяжело и неэффективно, поскольку раствор быстро застывает) или приобретать промышленную бетономешалку, что неоправданно при нерегулярных работах. Поэтому многие дачники предпочитают сделать бетономешалку своими руками, так как это несложно и целесообразно.

Принципы смешивания бетона

Всего существуют несколько вариантов замешивания строительного раствора в бетоносмесителе. А именно:

• Гравитационный способ.
• Принудительно-механический.
• Принудительно-вибрационный.
• Комбинированный гравитационно-механический.

Самый простой способ приготовления бетонного раствора — это перемешивание лопатой в неподвижном корыте. Самый неоправданный и некачественный способ. Мало того, что раствор сам по себе быстро застывает, так еще проблематично перемешать смесь до однородной массы.

Иногда мастера размешивают раствор дрелью с насадкой миксера в ведре. Этот вариант несколько лучше, но имеет свои очень серьезные недостатки. В первую очередь, дрель не рассчитана на продолжительную беспрерывную работу, со всеми вытекающими последствиями. Кроме того, технология такого вида замешивания требует постоянного вращения и перемещения инструмента в смеси. Это ненадежно, сложно и утомительно.

Гравитационное перемешивание

При гравитационном способе бадья с раствором расшатывается или переваливается, а раствор сам себя перемешивает. То есть, компоненты самостоятельно перемещаются в ёмкости под воздействием силы тяжести. Качество готовой продукции не очень хорошее и большого объема трудно достичь. Тем не менее многие мастера в бытовых условиях этот вариант смешивания применяют.

Достоинством этого вида смешивания является простота конструкции бетономешалки. Поэтому устройства такого типа часто создаются в гаражах, дачах и на мелких предприятиях.

Принудительно-механический

Принудительно-механический способ является самым простым и распространенным. Его отличительная черта — это неподвижно стоящая ёмкость. Компоненты чаще всего замешиваются механическим приводом в барабане. Барабан может иметь горизонтальное или вертикальное расположение. Суть этого способа наглядно раскрывается на примере использования дрели в ведре.

При ограниченных объемах этот способ может быть оправданным, но имеет свои особенности:

• Возле стен ёмкости в большинстве случаев проявляются необработанные зоны.
• Раствор может быть агрессивным, поэтому взаимодействующие со смесью узлы прибора должны быть герметично спрятаны. Это усложняет конструкцию и требует дополнительного внимания.
• Если наполнитель раствора средне- и крупнозернистый, то по данной методике сложно перемешать компоненты.

Комбинированный вид смешивания

Многие сделанные самодельные бетономешалки своими руками используют комбинированный способ. Он одновременно объединяет в себе предыдущие два способа и имеет ряд преимуществ:

• Нет необходимости в плотной герметизации узлов вращения, поскольку нет контакта с раствором. Барабан сверху не закрыт.
• Детали конструкций этого типа служат дольше, поскольку механизм надежен и прост.
• Состав компонента может быть любым, вплоть до гравия, щебенки, керамзита и так далее.

Вибрационный способ

В последнее время набирает популярность вибрационный способ приготовления бетона. Этот метод позволяет качественно перемешивать большие объемы смеси и его применяют в случаях, когда надо изготовить железобетонную деталь с отличными и точными эксплуатационными параметрами.

В принципе, вибрационное смешивание может практически идеально перемешать компоненты. Единственное ограничение — это приготовление «тяжелого» раствора. Для использования этого вида перемешивания, требуются значительные энергозатраты. Примерно на двадцать литров смеси нужна мощность вибратора в 1,3 киловатта. В бытовых условиях вместо привода и редуктора используют очень мощный перфоратор. Прижимать патрон нет необходимости, а вибрации должны быть независимыми.

Чертежи и конструкции бетономешалок

Перед началом сборки нужно подготовить рабочий инструмент, определиться с материалами и подготовить емкость необходимого объема. Не рекомендуется подбирать маленькую тару, поскольку в ней раствор может застыть раньше необходимого времени, а если приготовленной смеси окажется недостаточно, то весь процесс придется повторить сначала. Оптимальный объем ёмкости — это двести литров.

Общим требованием является прочность, надежность и устойчивость конструкции. Необходимо максимально ответственно изготавливать подобные сооружения, так как малейший просчет или неаккуратность приведет к поломке или даже к травмам работника.

Простейшая бетономешалка из бидона

В случае экономии электричества и времени можно собрать ручную бетономешалку из обычного молочного бидона. Весь процесс сборки занимает несколько часов и самый ответственный момент — это сварка рамы. Немного терпения — и простое гравитационное бетоносмесительное оборудование готово.

Для изготовления этой бетономешалки потребуется, собственно бидон или другая похожая ёмкость, несколько труб или толстых прутьев.

Несмотря на простоту конструкции, в бидоне можно перемешивать даже сухой концентрат для стяжки. Ось внутри бидона рассекает смесь при вращении.

Порядок действий:

• На трубе-заготовке выгибается ручка. Водопроводные муфты привариваются в верхней части. Внутренний диаметр муфт должен быть больше, чем диаметр или поперечное сечение ручки. Чтобы избежать сильного люфта на ручку с обеих сторон от муфты можно приварить гайки.
• В бидоне проделываются отверстия, через которые пропускается труба и приваривается к корпусу. Часто корпусы бидонов изготовлены из алюминия, а ручки стальные. Соединить их можно только при помощи холодной сварки. В крайнем случае можно приварить уголки к ручке обычной сваркой. А уголки, в свою очередь, приклепать или закрепить с помощью болтов к поверхности ёмкости.
• Желательно определить центр тяжести. Тогда будет легче вращать барабан со смесью. Для определения центра тяжести тару размещают на ребре какого-нибудь предмета и смещают влево вправо.

Муфту можно не использовать, тем самым еще больше упростив конструкцию. Вместо муфт можно вырезать дугообразные углубления и разместить ось в них. Вращение будет неравномерным и со скрипом, но замесит неплохо. За один цикл работы в сорокалитровом бидоне получают около трёх ведер раствора. Иногда вместо бидона используют бочку. При этом возникает проблема как фиксировать крышку. Этот вопрос оригинально решается, если ручки прикрепить к бочке без крышки на разных уровнях. Один конец ручки около днища, другой — около верха. В итоге ёмкость размещается под тупым углом по отношению к поверхности земли и раствор не выливается при вращении. Но качество замеса при таком способе страдает.

Бетономешалка из бочки

Самодельная бетономешалка своими руками из бочки способна заменить заводскую модель и смешать равномерную хорошую смесь. Все материалы, необходимые для сборки, можно найти в гараже или дачном участке. Агрегат может быть как с ручным приводом, так и механическим.

Перечень необходимых деталей для сборки:

• Бочка или другая, похожая по форме тара. Идеальный вариант — это стандартная двухсотлитровая бочка для транспортировки нефтепродуктов или горючего.
• Труба с диаметром тридцать два миллиметра и толстыми стенками. Это будущие втулки для вала, поэтому требуется две детали сантиметров по двадцать. При электрическом варианте бетономешалки потребуются электродвигатель, подшипники и привод.
• Металлический прут для оси. Ось должна достаточно плотно входить во втулки, соответственно диаметр оси должен быть около трёх сантиметров. Длина оси равна полутора метрам. Ось смазывается солидолом для плавного вращения.
• Шестидесятимиллиметровый швеллер. Необходимо два метровых отрезка — это опорные элементы будущей станины. Распоркой для основных упоров служат два прута по пятьдесят сантиметров. Сваренные вместе, они придают устойчивость и прочность всему агрегату.
• Руль от любой машины. Чем больше руль, тем легче проворачивать весь механизм.
• Посредине бадьи располагается люк, через который происходит засыпка сухих компонентов. Его лучше всего закрепить на петлях, способные выдержать значительные нагрузки. К люку удобно присоединить ручку для удобства закрытия и открытия. Ручка может быть какой угодно.
• Металлический квадрат с размером стороны двадцать сантиметров. Он будет размещен внутри тары.

Из инструментов нужны болгарка, чтобы разрезать метал, и сварочный аппарат для прочного соединения деталей.

После подготовительных работ вопрос как сделать своими руками бетономешалку, уже не вопрос.

Сначала центруется бочка и сажается на ось. Затем конструируются внутренние элементы, которые будут помогать перемешивать бетон.

При помощи дрели или сварочного прибора в вверху и внизу бочки просверливаются два отверстия. Через них протягивается металлическая ось диаметром тридцать миллиметров, и эта конструкция плотно сваривается. Таким образом, вал и бадья надежно прикреплены друг к другу.

В центре бочки вдоль длинного края вырезается прямоугольник. Он будет люком для засыпки компонентов раствора. Ориентировочные размеры люка составляют примерно девяносто на тридцать сантиметров. В случае маленького люка им будет неудобно пользоваться. А если его сделать слишком большим, то прочность конструкции снизится.

Из металлического квадрата конструируют лопасти и крепят в бочке. Одна сторона приваривается к стенке, а другая — к оси. Для хорошего перемешивания хватает четыре или пять лопастей, равномерно расположенных внутри бочки.

Прямоугольник, полученный от вырезания люка, приваривается к петлям, которые крепятся к бочке. В результате должен получиться закрываемый люк. После чего к крышке люка присоединяют защелку или фиксатор. Главной задачей крышки является не раскрыться во время работы устройства.

Затем сваривается рама. К длинному швеллеру приваривается второй длиною пятьдесят миллиметров. То же самое делается и со второй опорой.

К другому краю швеллера приваривается труба, в которую будет вставляться ось бетономешалки.

Затем когда металлическая ось заходит во втулки, с обоих концов привариваются стопорные кольца. Их роль выполняют толстые шайбы из металла.

После чего приваривается руль к одному из краёв оси.

Если собирается электрическая модель, то необходимо собрать и подключить соответствующий узел, состоящий из мотора и приводной системы.

Хитрости эксплуатации самодельных устройств

По принципу действия самодельные бетономешалки похожи на промышленные образцы и выполняют те же функции. Но для получения комфорта домашние устройства надо немного по-другому эксплуатировать.

Советы при работе:

• Втулки надо регулярно смазывать солидолом. Это существенно уменьшит силу трения и вращать рукоятку сможет любой неподготовленный человек. Кроме того, если забывать смазывать, то оси очень быстро стираются.
• Если к распоркам станины приварить по одному колесу от стиральной машины или ненужной садовой тачки, то получится легко перемещаемая конструкция.
• Чем сильнее угол наклона, тем проще управляться с оборудованием. Максимальный угол наклона — сорок пять градусов. Если угол будет превышать это значение, то смесь будет смешиваться неравномерно.
• Если есть необходимость собрать электрическую бетономешалку, то электродвигатель можно использовать от стиральной машины с числом передачи один к восьми. А вместо руля подойдет маховик.
• Если бочка долго не используется, то её поверхность надо смазать отработанной смесью. В этом случае агрегат прослужит намного дольше.

При сборке и эксплуатации самодельных конструкций нельзя забывать про соблюдение техники безопасности. Это касается правил работы с электроинструментом и обычным инвентарём. Выполнение привычных несложных инструкций предотвратит неприятные ситуации и позволит избежать травмирование.

Все основные виды строительных работ производятся с применением цементно-бетонных смесей. При возведении частных построек и сооружений можно приготовить раствор вручную. Но операция эта трудоемкая, требующая приложения значительных физических усилий. Использование бетоносмесителя не только облегчит и ускорит производство смеси, но и повысит качество благодаря более равномерному смешиванию ингредиентов. Избежать дополнительных затрат на приобретение оборудования поможет смекалка. Бетономешалка своим руками – достойное решение проблемы.

Самодельная бетономешалка своими руками – конструкция, принцип действия

Машина бетономешалка представляет несложную конструкцию, состоящую из нескольких элементов:

• металлоконструкции, обеспечивающ

Бетономешалка своими руками — дёшево и надёжно

Люди, которые планируют строить себе дом, составляют список необходимых приспособлений. И, оказывается, что без бетономешалки никак не обойтись. Приобретение такого устройства связано с большими денежными тратами, поэтому умельцами разработаны инструкции как самостоятельно собрать такое приспособление. Немаловажным фактором является и то, что данное изделие рассчитано на долгую и многократную службу.

Содержание

1. Удобная конструкция бетономешалки
2. Собираем самостоятельно
3. Бочка как основа бетономешалки
4. Выполняем сборку основных компонентов
5. Окончание сборки и установки бетономешалки
6. Самостоятельно делаем бадью
7. Безопасная работа

Удобная конструкция бетономешалки

Вы можете быть уверены, что если будете внимательно следовать инструкциям, то сборка бетономешалки не отнимет много времени. Перечислим преимущества, которые вы получаете:

• конструкция предполагает использование экономичных материалов (т.е. вам не придётся сильно тратиться).
• даже человек без особых навыков сможет собрать это изделие.
• составляющие детали не являются особо редкими. Их несложно найти, но приготовьтесь, что если их не будет в вашем владении, то придётся либо просить у друзей, либо покупать.

Самодельная бетономешалка включает в себя следующие детали: ручку для выброса бетона, мотор, каркас, емкость для бетона. Если вы намереваетесь перевозить бетономешалку с места на место, то следует собрать и соответствующую передвижную конструкцию на основе тележки с колёсами.

Собираем самостоятельно

Для начала надо обдумать план предстоящей работы, а именно – нарисовать чертёж бетономешалки, решить из каких компонентов она будет состоять.

Несомненно, что частью бетономешалки будет бадья. Вам придётся подыскать ёмкость или сосуд большого объёма.

— Возможно, это будет одна из тех бочек, которые часто стоят на приусадебных участках (подойдёт как металлическая, так и пластмассовая).
— Иногда встречаются и очень большие, многолитровые кастрюли, которые тоже подойдут для бетона.
— Круглые вместительные баки, наподобие «титанов», используемых для приготовления чая в поездах.

Если не удалось найти подобной ёмкости у себя либо же у друзей, то придётся потрудиться – изготовить её самостоятельно. При этом сэкономите немало денег, ведь в магазине такие изделия стоят недёшево.

Сразу стоит отметить, что для комфортной работы бетономешалки потребуется ёмкость в 200 л. и больше. Тогда вам не придётся выгружать и разгружать её, а сразу приготовите нужное количество смеси.

Бочка как основа бетономешалки

В особо неблагоприятных условиях люди умудряются изготавливать бетон, настойчиво перемешивая смесь лопатой. Но это каторжный, изматывающий труд. Ведь в состав смеси входят цемент, песок и вода – вещество получается вязким, а конечный результат может быть худшим, чем ежели использовать бетономешалку. Зато какая-нибудь старая ёмкость (например, бочка на 200 л.) станет существенной частью бетономешалки и избавит вас от мучений.

Рассмотрим два варианта изготовления такого полезного приспособления. Так, в первом случае вы будете вращать бетономешалку своими руками. Что, впрочем, значительно легче, чем делать это вовсе без этого устройства, лопатой. Второй вариант более «продвинутый» в нём используется двигатель (электрический или бензиновый), но, соответственно, и затрат придётся приложить больше.

Если вы решили сделать бетономешалку без дополнительной тяги, то вам понадобится вал и бочка. С двух сторон вала закрепляются ручки. Вы вращаете эти ручки, и вал вращается вместе с насаженной на него бочкой со смесью.

Последовательность сборки следующая:

1. Прежде всего, необходимо вварить в бочку перегородки высотой примерно в 12 см. На ваш выбор какими будут перегородки – продольными или поперечными.
2. Определитесь, будет ли ваша бетономешалка подвижной. Если «да», то на тачке закрепляются стойки.
3. Проверьте, насколько герметична ваша бочка. Возможно, понадобится крышка или кусок подходящего материала, с помощью которого следует заварить эту ёмкость.
4. Для крепления вала используются фланцы. Их необходимо привинтить или приварить ко дну и к крышке бочки.
5. Вал вваривается во фланцы.
6. На следующем этапе следует вырезать люк для загрузки и выгрузки бетона.
7. Люк закрепить на петлях, смонтировать защёлку.
8. Стойки с подшипниками крепятся на валу.
9. При закреплении стоек в земле следите, чтобы конструкция не перекашивалась.
10. Последним этапом станет закрепление ручек.

Теперь рассмотрим вариант, если вы решили использовать двигатель.

В этом случае крутящий момент двигателя будет идти через ремень к шкиву, а от шкива, закрепленного вместо ручки — к валу. Остальные детали, как и при использовании ручной тяги.

Возможно, вам больше понравится вертикальный вариант этой конструкции. Для этого надо проделать следующее:

1. Разместить на основании раму с мотором. Она будет обеспечивать повороты.
2. Повороты бочки происходят благодаря валу и специальным роликам, на которые она опирается.
3. Чтобы не было тяжело переворачивать устройство, к оси рамы приваривается ручка, а сама рама выводится.

Обычно такую продвинутую модель бетономешалки хранят и используют по назначению в специальном защищённом месте. Это может быть гараж, сарай, просторная подсобка – главное, чтобы там была электропроводка.

Не у всех имеется сварочное оборудование, да и навыки этого ремесла не каждый знает. В таком случае рама делается из железного уголка, а сама бетономешалка – на болтах. Если у вас найдётся старая стиральная машина, то двигатель от неё подойдёт к этому устройству. Также, если найдёте ненужную дрель с рабочим двигателем на 1. 3 кВт, то можете использовать её. Обычный мотор на бензине тоже подойдёт.

Выполняем сборку основных компонентов

Каркас

Наибольшие нагрузки нашей конструкции примет на себя её каркас. Ведь при вращении бадьи образуется нагрузка, которая значительно дополняет массу бетона. В основании каркаса необходим стальной угол с параметрами около 110-130 мм.

Если сварочное оборудование недоступно, придётся обойтись болтами 27 мм (а лучше – ещё большими). Использовать болты с меньшего калибра крайне не рекомендуется, т.к. они могут не выдержать предстоящие большие нагрузки. Но в любом случае – сварка рамы остаётся более надёжным вариантом.

Постарайтесь найти двигатель 1.3 кВт. Некоторые умельцы, у которых такого устройства нет, умудряются подключать два двигателя с идентичными скоростями и моментом. Но небольшой сбой одного из них может привести к общей поломке.

Редуктор

Быстрое перемешивание бетона недопустимо. Рекомендуется делать около 35 оборотов в минуту. Большинство же двигателей рассчитаны на большую скорость. Медленные же двигатели поступают в специализированные магазины крайне редко. Так что оптимальным будет использование быстрого двигателя, дополненного редуктором.

Ременная передача

Это самый экономичный и простой способ изготовления редуктора. Вам потребуются шкивы и ремни.

Сначала вам предстоит рассчитать передачу. Не волнуйтесь: сделать это несложно, т.к. шкивы вращаются со скоростью равной отношению их диаметров.

Если вам надо снизить обороты с 1000 до 35 в минуту, то необходимо действительное число поделить на желаемое. Итак, 1000/35 = 28. Стало быть, диаметр одного шкива должен превосходить диаметр второго в 28 раз.

Предположим, диаметр маленького шкива 3 см., тогда 3*28. Получается 84 см. – таким должен быть большой шкив.

Цепная передача

Если решите применить цепную передачу, то принцип её устройства такой же, как и при ременной. Единственным отличием будет то, что при расчетах учитывается не диаметр, а сколько зубьев в малой шестерне.

Зубчатая передача

Если у вас есть зубчатый венец от двигателя старой машины, а лучше – коробка передач, то её можно использовать для устройства зубчатой передачи.

Последовательность действий следующая:

1. Переворачиваете бочку.
2. На середине днища размещаете калённый стальной диск (венец)
3. Отмечаете нужные места.
4. Откладываете венец и дрелью делаете отверстия в отмеченных местах.
5. Как можно крепче прикручиваете венец болтами.

Но если есть возможность приварить венец – это будет оптимальным вариантом.

Окончание сборки и установки бетономешалки

Если вы уже установили венец, то для установки редуктора необходимо провести подобные же действия. Т.е. вы делаете отметки, проделываете отверстия как можно крепче закрепляются подходящими болтами.

Следующий шаг: монтаж бочки, внутри которой уже приварены или привернуты лопатки. Используют для этого металлические уголки или листы.

Для надёжности требуется заменить последний шкив или зубчатое колесо особой шестерней располагавшейся на стартере (бендиксе) автомобиля. Если вы раньше этим не занимались и не хотите ошибиться – покопайтесь в документации. Именно эта шестерня призвана принять и выдержать наибольшую нагрузку, когда будет вращаться груженная бетоном бадья.

Штурвал

Если вы делаете вертикальную бетономешалку, то для выгрузки из неё бетона необходимо изготовить штурвал
На ваш выбор следующие варианты его создания

• использовать шкив или колёса (можно старые)
• подойдёт кусок трубы с толстыми стенками.

Если подобрали подходящие шкив или колесо, то по их окружности сверлим несколько отверстий (на ваш выбор – 6 или 8). Минимальный диаметр 6 мм, но лучше делать больше. В отверстия нарезается резьба. В качестве ручек могут выступить даже длинные болты (но в таком случае требуется спилить их головки и нарезать резьбу более 10 мм), но лучше подойдут резьбовые стержни или металлические ручки. Их необходимо вкрутить в отверстия на колесе или шкиве.

Изготовление штурвала из трубы с толстыми стенками почти такое же, как в случае со шкивом и колесом. Иногда, если диаметр трубы слишком маленький, некоторые ручки устанавливают со смещением.

В том случае, если вовсе нет возможности изготовить штурвал, то бетон вынимают с помощью лопаты. Это более трудоёмкий, но тоже действенный способ.

Самостоятельно делаем бадью

Важнейшей частью бетономешалки будет бадья. Ей надо уделить особое внимание. Хорошо, если у вас есть подходящая ёмкость. А если нет – предстоит сделать её своими руками. Понадобится металлический лист толщиной в 2 мм. На задней части этого листа чертится развёртка большого усеченного конуса, на задней – развертка малого усеченного конуса. Также необходимо вычертить круг для дна.

Затем необходимо эту развертку вырезать, загнуть и соединить все компоненты бадьи. Перед финальной сваркой необходимо изучить насколько точно стыкуются детали.

Рама агрегата

Вам надо определить: рассчитываете ли вы на долгий срок службы бетономешалки или достаточно будет одного сезона. В первом случае можно собрать раму из дерева, но для долговечной конструкции необходимо изготовить её из металла.

Если выбрали вариант с деревом, то заготовьте саморезы – они понадобятся при сборке. Помимо того, необходимо найти брус (его параметры на выбор – 10×10 или 15×15 см). Соединения тщательно проклеиваются на стыках.

У бетономешалки, которая прослужит вам долгие годы, должна быть металлическая рама. Для производства вам потребуется уголок 45×45 мм либо швеллер. Как и при других операциях более надёжным способом скрепления будет сварка основания, но в крайнем случае подойдёт клепание или затяжка болтами.

Рама бетономешалки

Какой бы вы ни выбрали тип конструкции, в раме бетономешалки обязательно надо просверлить отверстия для всех приспособлений, обеспечивающих работу.

Двигатель

Как известно, советские стиральные машины, как и холодильники, несмотря на долгую эксплуатацию, служат верой и правдой. Поэтому в качестве двигателя для самодельной бетономешалки вполне может послужить мотор, вынутый из старой стиральной машины. Для обеспечения приемлемой для бетономешалки скорости используется редуктор.

Можно подключить и бензиновый двигатель. Такой вариант более мобильный, т.к. не требует наличия электропроводки. Двигатель можно взять от мопеда. Передача осуществляется с помощью цепи, которую также можно взять с мопеда или мотороллера.

Безопасная работа

Несмотря на обеспечение больше мобильности, использование бензинового двигателя сопряжено с риском. При попадании искры и других случайностях – возможен взрыв. Но и использование электрического двигателя несёт потенциальную опасность.

Чтобы обезопасить себя и окружающих не забывайте о следующих правилах:

• т.к. предстоит работа во влажной среде, необходимо проверять изоляцию шнура.
  напротив – нельзя проверять раствор, когда бадья вращается.
• т.к. бетономешалка при работе будет вибрировать, необходимо установка надёжного упора под колёса (если мы говорим о передвижном варианте). Иначе она может неожиданно съехать с места, нанеся кому-нибудь увечья.
• та же вибрация ослабевает затяг гаек. Поэтому регулярно их проверяйте и при надобности подтягивайте.
• нелишними будут и рукавицы. Они защитят вас от попадания раствора и возникновения аллергических раздражений.
• не оставляйте работающую бетономешалку без присмотра. Недопустимо, чтобы к ней приближались дети.

Из всего этого следует, что даже такой, казалось бы, непростой агрегат как бетономешалка можно сделать своими руками. Главное – внимательно и ответственно выполнять инструкции. А т.к. никакое строительство не обходится без бетономешалки, то её можно сдавать в аренду, что позволит не только окупить затраты, но и заработать.

Бетономешалка своими руками – основные параметры, расчет нагрузок и пошаговая инструкция как сделать бетономешалку

Современное строительство не обходится без применения различных цементных смесей и растворов. Каждый владелец собственного дома постоянно что-то подправляет, ремонтирует, обновляет.

Приготовить раствор вручную не сложно, но – трудозатратно. Намного легче приготовить его в бетономешалке, которую можно купить, взять напрокат или – изготовить своими руками из бочки, бойлера,  стиральной машины и прочей уже отслужившей срок бытовой техники.

Когда рядом находится завод, изготовляющий железо-бетонные изделия, то можно воспользоваться его услугами по изготовлению и доставке цементного раствора. Но – когда ведутся строительные работы в малых масштабах, это – нерентабельно.

Намного дешевле и проще  взять бетономешалку напрокат или изготовить самостоятельно. При этом, самодельное устройство по замесу цементного раствора ни в чем не будет уступать заводскому по качеству получаемой строительной смеси.

Содержимое обзора:
