Проход трубы через крышу из металлочерепицы: варианты и особенности

Кровля из металлочерепицы это популярное решение при строительстве или ремонте дома. Грамотный вывод дымохода через такую крышу сохранит ее внешний вид, убережет кровлю и печную трубу от разрушения. Особенности конфигурации металлочерепицы не только придает строению презентабельный внешний вид, но и усложняют проход трубы через крышу. При монтаже и заделке сквозного отверстия под дымоотвод важно обеспечить надежную гидроизоляцию, защитить горючие материалы от перегрева и обеспечить эстетичность оформления трубы.

Содержание

• Особенности металлочерепицы в качестве кровли
• Варианты прохождения дымохода
• Обустройство квадратного выхода
• Круглый выход на крышу
• Как обеспечить примыкание к трубе из кирпича

Особенности металлочерепицы в качестве кровли

Металлочерепица – это стальное рифленое покрытие, которое усилено цветным слоем антикоррозийной защиты из органических или композитных материалов. При укладке по технологии такое кровля рассчитана на срок службы более полувека. При этом вам не потребуется дополнительно ухаживать за крышей, красить ее или устранять протечки. Сталь надежно защищена, а цветное покрытие рассчитано на эксплуатацию в режиме уличных условий.

Обратите внимание! Ближайший «родственник» металлочерепицы кровельный профиль. Однако его внешний вид дотягивает только до эконом класса, тогда как металлочерепица придает строению респектабельность и аристократичность.

Достоинства кровли из металлочерепицы:

• небольшой вес;
• простота укладки;
• долговечность;
• экологичность;
• негорючесть;
• доступная цена;
• устойчивость к атмосферному влиянию.

К недостаткам можно отнести:

• сложность покрытия крыши сложной конфигурации;
• большое количество отходов материала при укладке на фигурную крышу;
• шум от ударов по металлу при дожде и сходе снежных масс;
• большое количество отверстий для крепежа является потенциальными очагами коррозии и протечек.

Обратите внимание! Основным недостатком при покрытии крыши металлочерепицей можно назвать непрофессиональную работу. При нарушении технологии резки и укладки, ее состояние будет плачевным уже через несколько лет.

Варианты прохождения дымохода

Для качественной организации дымоотведения, когда нагрузка атмосферных факторов на трубу и место ее прохода через крышу будет минимальным, важно правильно определить место сквозного отверстия для трубы. Оптимальным, с точки зрения защиты от дождя и снега, будет проход трубы через двускатную крышу из металлочерепицы сквозь конек. Однако такой вывод предполагает нарушение целостности балки конька, установку дополнительных опор, что нежелательно.

При определении места прохождения дымохода руководствуются следующими соображениями:

• прямой дымоход тянет лучше, чем имеющий несколько изгибов или продолжительный горизонтально ориентированный участок;
• труба не должна выходить вблизи мансардных окон или на окна рядом стоящего строения, поскольку продукты горения будет задувать в них ветром;
• в ендовах (место соединения двух скатов на сложной крыше) скапливается максимальное количество снега, сквозных отверстий в крыше здесь не делают;
• чем ближе труба к коньку, тем меньше конденсата в ней образуется.

Для двускатной крыши существуют следующие нормы зависимости высоты трубы от ее расположения относительно конька:

• для зоны в 1,5 метра от конька достаточно высоты в 50 см;
• для зоны от 1,5 до 3 метров окончание трубы совпадает с высотой крыши;
• дальше 3 метровой зоны высота дымоотвода может быть ниже конька, но не более чем на угол в 10 градусов между верхними точками.

В жилом доме под кровлю из металлочерепицы укладывают паро, гидроизоляцию, которая служит и поглотителем шума, устраняя один из основных недостатков такой кровли. Очень важно защитить место стыка крыши и трубы от протечек, попадания холодного воздуха.

Для защиты горючих элементов кровли от высокой температуры дымохода, для герметичного закрытия проходки монтируют специальный проходной узел. Он представляет собой короб, который встраивают в сквозной проход. Сама труба выводится через центр данного короба. С внешней и внутренней стороны крыши короб оформляется защитными фартуками.

Обратите внимание! Расстояние от стенки кирпичной трубы до кровельного пирога не может быть меньше 13 см. Если труба керамическая, то это расстояние увеличивается до 25 см (СНиП 41-01-2003).

Узел прохождения через крышу из металлочерепицы определяется формой трубы дымоотвода. Он может быть круглым, квадратным или прямоугольным.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика.

Обратите внимание! Резать металлочерепицу болгаркой непрофессионально. Армированный абразивный круг повреждает антикоррозийное покрытие, что приводит к быстрой порче металлической основы.

Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

• верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие;
• порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю;
• важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим;
• нижний край планок крепят саморезами на кровельную обрешетку.

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука.

В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Обратите внимание! Работы с металлочерепицей и установкой фартуков следует проводить аккуратно, не допуская механических повреждений защитного слоя.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

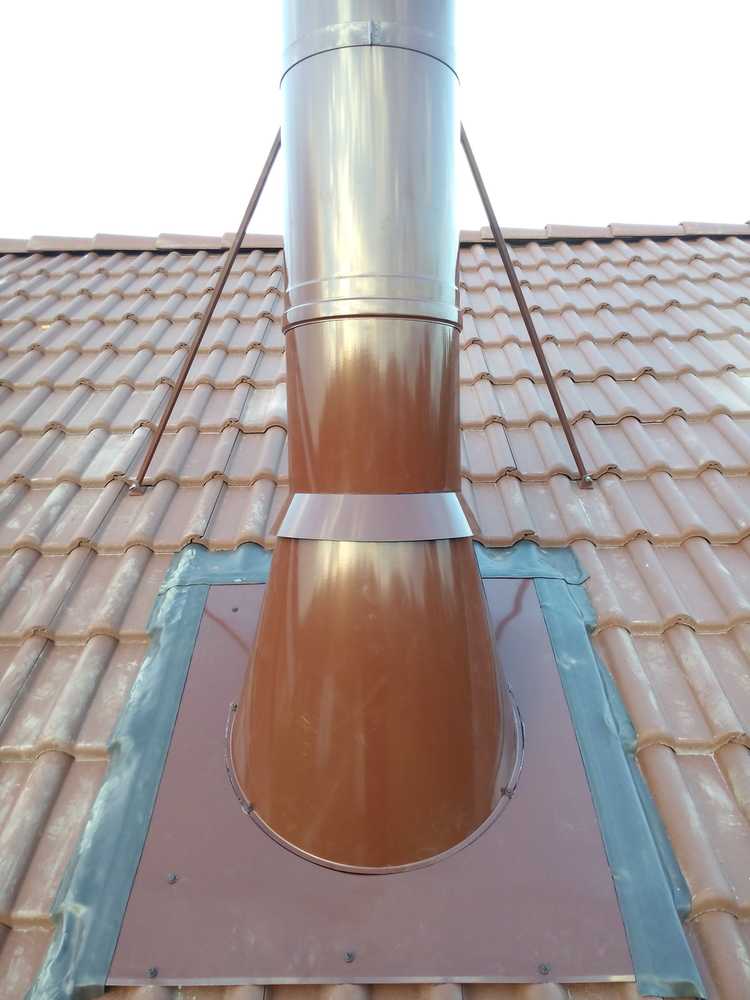

Круглый выход на крышу

Обустройство прохода круглой трубы через крышу из металлочерепицы упрощается наличием готовой эластичной кровельной проходки.

Производители предлагают большой выбор цветовой гаммы. Материал, из которого изготовлена эластичная проходка для круглой трубы, обеспечивает герметичность соединения трубы с кровельным покрытием любой конфигурации. Он надежно защищает место соединения в интервале температур от -74 до 260 градусов.

Обратите внимание! Эластичную кровельную проходку можно использовать не только для вывода сэндвич-трубы, но и для обустройства прохода телевизионной антенны, вентиляционных каналов на крышу из металлочерепицы.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Обратите внимание! Установку гидроизоляционной свинцовой ленты проводят при температуре не меньше 8 градусов. Защитную пленку снимают после примерки, отрезания и загибания.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

• Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
• Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
• Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
• Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

как сделать дымоход через крышу своими руками

Содержание статьи

Проход дымохода через кровлю из различных материалов: правила и примеры + фото

Установка трубы на крыше – операция, требующая особого подхода. В этой статье мы рассмотрим вопросы о том, каким должен быть проход дымохода через кровлю, чтобы соблюсти нормы СНиП, а также обезопасить конструкцию от проникновения влаги и возможности возгорания.

Качественно сделанный проход дымохода через крышу – это гарантия длительной службы печи и кровли

Правила установки дымохода

Если в доме имеется печь, значит, нужен и дымоход. Хотя вместо печи может быть специальный бак, работающий на газе. В любом случае дом как-то отапливается, а продукты сгорания нужно выводить. Есть несколько вариантов выведения трубы через кровлю, связанных с определением места. Оно планируется, когда разрабатывается проект дома. Место рассматривается относительно конька крыши – горизонтального ребра, которое находится там, где стыкуются два ската. Труба может монтироваться:

непосредственно в коньке;

на расстоянии от конька.

В первом и втором варианте есть свои минусы и плюсы. С одной стороны, в коньке дымоход монтировать проще. Но это для того, кто занимается именно этим вопросом. А для обустройства стропильной системы это сложнее, потому что придется делать разрыв в горизонтальной балке. С другой стороны, когда труба находится в коньке, это гарантирует хорошую тягу. Да и возможность подтекания под неё здесь сводится к минимуму. Но все-таки чаще всего дымоход сдвигают относительно конька.

Печная труба, смещенная относительно конька крыши

При этом нужно соблюсти такие строительные нормы:

Если дымоход на крыше устанавливается на расстоянии не более 1,5 м от конька, то труба должна быть выше его на 0,5 м.

При её установке на расстоянии от 1,5 м до 3 м от конька, она делается с ним на одном уровне.

Когда труба будет на расстоянии больше 3 м от конька, она может быть ниже его, но не более, чем на 10°.

Самый лучший вариант расположения трубы относительно конька – недалеко от него. Если же делать дымоход значительно ниже, возрастает риск повреждения сходящим снегом.

Чтобы обеспечить хорошую тягу, надо придерживаться определенных норм по размещению печной трубы относительно конька крыши

Есть место, в котором вообще не рекомендуется устанавливать трубу – ендова. Это внутренний угол, который образуют два ската сложной крыши при соединении. На него всегда идет повышенная нагрузка, так как там стекают осадки, и задерживается снег. При такой установке очень высока возможность нарушения гидроизоляции. Это означает, что будут наблюдаться протечки.

Защита кровли от тепла, идущего от трубы

Когда организуют проход трубы через крышу, важно изолировать от неё кровлю. Ведь труба очень нагревается, что увеличивает степень пожароопасности. Защищается кровля с помощью отдельного короба, балки и стропила которого располагаются с учетом требований СНиП. Норма по минимальному расстоянию от дымохода до несущих балок и стропил составляет от 130 до 250 мм. Внутренняя часть короба заполняется каким-нибудь материалом, который не горит. Например, это может быть базальтовая или каменная вата.

Дымоход ни в коем случае не касается кровельного покрытия напрямую

Дальнейшая организация вывода трубы зависит от того, какой она формы и из чего изготовлена. По форме дымоход можно сделать как обычным квадратным или круглым, так и в виде прямоугольника или овала. А трубы бывают кирпичными, металлическими, асбестоцементыми или керамическими. Также учитывается материал, из которого сделана кровля. Это может быть шифер, металлочерепица, профнастил, ондулин, толь или битумная черепица. В каждом случае есть свои особенности.

Установка круглой трубы

Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.

Выход круглой трубы через ондулиновую кровлю

Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.

Универсальный переходник для проведения круглой трубы через кровлю

Особенности проведения сэндвич дымохода

Разновидностью круглых труб является сэндвич дымоход. Он представляет собой две трубы разных диаметров, между которыми находится жаростойкий термоизоляционный материал. Они изготавливаются из нержавеющей стали. Сэндвич дымоход очень востребован, так как обеспечивает устойчивую тягу, не раскаляется, легко монтируется и красиво смотрится внешне.

Проход через кровлю сэндвич дымохода можно выполнить также с помощью эластичного переходника. Однако он может не гармонировать с его зеркальной поверхностью. В таком случае используется металлический переходник, материал изготовления которого – тоже нержавеющая сталь. Он не является гибким, поэтому обязательно нужно учитывать диаметр трубы и угол ската крыши.

Особенностью организации прохода сэндвич дымохода является установка ППУ – потолочно-проходного узла. Это устройство защищает от высокой температуры все деревянные элементы, через которые проходит дымоход. Оно представляет собой металлическую конструкцию с определенным диаметром, через которую нужно пропустить трубу. Материал её изготовления – оцинкованная сталь или минерит. Внутренняя поверхность узла выкладывается теплоизоляцией.

Потолочно-проходной узел для круглой трубы На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Проход через металлочерепицу

Металлочерепица представляет собой листы из стали, меди или алюминия, которые покрыты полимерным слоем. По виду напоминают натуральную черепицу, которая сложена ровными рядами. Данный кровельный материал очень популярен. Если через металлочерепицу будет проводиться круглая труба, используются гибкие переходники, о которых мы уже рассказали. При варианте квадратной или четырехугольной трубы из кирпича применяется другой способ проведения. Он заключается в следующем:

Изготавливается соединительный узел. Он состоит из двух фартуков – внутреннего (основного) и внешнего (декоративного). Материал изготовления – тонкий алюминиевый лист или жесть.

До того, как укладывается металлочерепица, на обрешетку устанавливается внутренний фартук. Это 4 планки, располагающиеся по 4 сторонам трубы. Они одновременно заходят под металлочерепицу (не меньше, чем на 250 мм) и на трубу (не меньше, чем на 150 мм).

Элементы фартука устанавливаются в штробу – канавку, которая вырезается по периметру трубы на глубину от 10 до 15 мм. Штроба вычищается и заполняется огнестойким герметиком.

Для установки фартука, в трубе надо сделать специальную штробу

Фартук крепится к трубе с помощью жаропрочных дюбелей. Стыки между четырьмя планками пропаиваются. На планках, которые находятся по бокам, делаются бортики, цель которых – отводить воду вниз.

Нижняя часть фартука устанавливается на так называемый галстук – лист из металла с наличием бортиков. Благодаря этому обеспечивается отвод воды от дымохода к низу кровли. Ширина галстука должна быть больше, чем у трубы, как минимум на 0,5 м с обеих сторон. Его длина зависит от того, каково расстояние от трубы до края крыши.

После установки галстука и внутреннего фартука укладывается металлочерепица.

Сверху производится монтаж внешнего фартука. Обычно он представляет собой гофрированный лист из свинца или алюминия. В его верхней части находится декоративная планка. Прикрепляется она к трубе с помощью саморезов. Место крепления – немного выше, чем части внутреннего фартука. Перед тем, как зафиксировать декоративные планки, места крепления промазываются герметиком. Чтобы прикрепился гофрированный лист, его тыльная сторона снабжается самоклеющимся покрытием.

Готовая печная труба, проведенная через металлочерепицу Это может быть интересно! В статье по следующей ссылке читайте про гидроизоляцию дымохода на крыше.

Установка дымохода через профнастил

Профнастил – это лист из металла, произведенный способом холодной прокатки и затем профилированный. В основном изготавливается из стали, но может быть медным и алюминиевым. На листе имеются ребра овальной, квадратной, трапециевидной или многоугольной формы. Сверху делается специальное покрытие, что придает ему антикоррозийные свойства. Профнастил часто используется как кровельный материал.

Чтобы провести дымоход через крышу, в случае квадратной или прямоугольной трубы используется приспособление в виде двух фартуков и галстука. Способ такой же, как и для крыши из металлочерепицы. Установка круглых труб в профнастил не рекомендуется, потому что в нём сложно вырезать правильное круглое сечение. Но если все-таки делается круглый дымоход, труба изолируется с помощью универсального эластичного переходника.

Комплектующие для проведения круглых труб

Проход через ондулин

Ондулин внешне похож на обычный шифер, но его материал изготовления совсем другой. Это спрессованная целлюлоза, которая обработана пропиткой из битума. Он может быть разного цвета, устойчив к воде, но довольно хорошо горит. Поэтому, когда организуется проход через кровлю, максимально уделяется внимание заполнению огнестойкими материалами. Отверстие под трубу в ондулине делается большое. Для изоляции стыка кровли и дымохода используется фартук, который заводится под кровлю. При этом применяется эластичная самоклеящаяся лента «Ондуфлеш», сделанная из битума с алюминиевой вставкой.

Кирпичная труба, проведенная через ондулин Это может быть интересно! В статье по следующей ссылке читайте про дымоход для газового котла в частном доме.

Установка дымохода в мягкой кровле

Мягкая кровля – материал горючий, поэтому здесь важно, чтобы между трубой и покрытием был зазор от 13 до 25 мм. Проход дымохода через крышу организуется в зависимости от того, какой она формы – плоская или скатная. Также играет роль материал, из которого сделана труба. Если крыша плоская, представляющая собой бетонную плиту и труба выполнена не из кирпича, проход делается следующим образом:

Вокруг трубы на расстоянии около 15 см по периметру снимается всё, вплоть до бетона.

Заливается бетон так, чтобы получился бортик, высота которого составляет 15 см.

Кровельное покрытие заводится на стенки.

Там, где материал кровли соединяется с бортиком, устанавливается металлическая полоса. Крепление производится с помощью дюбелей.

На бортике устанавливается отлив.

Если труба кирпичная, бетонный бортик не делается. В этом случае на неё заводится материал кровли и сверху устанавливается фартук из металла. В стенке трубы делается штроба (глубина 1,5 см), куда заводится край фартука.

При проведении трубы через мягкую кровлю надо учитывать множество нюансов

Примыкание заливается герметиком. В случае скатной крыши гидроизоляция выполняется как на других покрытиях, то есть с применением фартуков (для квадратных и прямоугольных труб), а также гибких или металлических переходников (для круглых).

Проведение дымохода в готовой крыше

Если дымоход выводится не на стадии строительства дома, а в уже готовой крыше, выполняется следующее:

Находится место для вывода с учетом требований СНиП. Это должно быть пространство между поперечной балкой и стропилами.

Выполняется короб из брусьев, сечение которых равно сечению стропил. Короб делается таким, чтобы ширина его сторон была больше диаметра трубы на 0,5 м.

В крыше вырезается отверстие, равное периметру короба. Чтобы его соблюсти, изнутри в углах короба сверлят сквозные отверстия.

Материал кровли отгибается наружу, в отверстие заводится труба и закрепляется.

Короб заделывается огнестойким материалом для термоизоляции.

Стык трубы и кровли герметизируется. Выполняется установка фланца (переходника).

Труба обязательно выводится только через переходник

Заключение

Чтобы дымоход был правильно проведен через кровлю, необходимо знать все тонкости этой работы. Благодаря этому труба будет установлена в нужном месте, с соблюдением требований всех правил и норм по строительству. Также дом будет надежно защищен от протечек и возможности возгорания.

Как правильно сделать проход дымохода через кровлю

Место расположения дымоотвода

По мнению специалистов, наиболее оптимальным вариантом считается устройство дымоотвода возле конька.

Благодаря этому можно будет обеспечить минимальное скопление снега вокруг трубы дымоотвода и полностью исключить протечку в зоне примыкания.

Кроме того, высота дымохода в данном случае небольшая, что приводит к уменьшению влияния на конструкцию устройства негативных внешних факторов. Согласно строительным нормативам, высота дымохода над крышей зависит от высоты расположения дымоотводящей трубы.

Организовывать проход трубы дымохода через кровлю не рекомендуется в таких местах:

• рядом с мансардными окнами, так как даже слабый ветер будет заносить в мансарду угарные газы;
• на стыке двух скатов, где практически невозможно обеспечить качественное примыкание к трубе.

Дымоотвод не рекомендуется жестко закреплять с крышей, так как любое нарушение целостности кровли может стать причиной разрушения трубы и возгорания.

Особенности вывода дымохода через крышу

Для правильного и качественного вывода дымохода нужно соблюдать основные требования СНиП. Разумеется, некоторые части документа могли устареть, однако именно согласно его положениям инспектирующие службы будут вас проверять.

В каких случаях требуется проход дымохода через крышу? Это может потребоваться при возведении нового дома или реконструкции кровли. Кроме того, прокладка дымохода через кровлю – незаменимая часть монтажа автономной системы отопления.

При возведении нового дома вы будете знать тип используемой кровли. Не исключено, что придется организовывать сложный вывод, когда необходимо провести дымоход через крышу, покрытую металлочерепицей или обычно черепицей. На сегодняшний день легче всего обеспечить проход дымохода через сендвич-кровлю.

Если речь идет об обычной реконструкции, то уже имеется дымоход и заранее отведенное для него место. Разумеется, при строительстве нового дома намного легче устроить дымоход, так как заранее можно предусмотреть вид кровли и место, куда лучше вывести дымоход.

Способы монтажа дымохода

Решив вывести дымоход на крышу своими руками, помните, что это очень ответственное дело. Самая главная задача заключается в создании хорошей тяги. В противном случае, работоспособность дымохода будет полностью зависеть от атмосферных явлений: иногда печь будет работать без проблем, а иногда дым будет идти в само помещение, а не в трубу.

Но самое опасное то, что ошибка может стать причиной возгорания.

Для того, чтобы обеспечить устройству длительный период использования, дымоход должен отличаться хорошей теплоизоляцией.

Такой дымоход будет в меньшей степени зависеть от изменений температуры воздуха, и, скорее всего, не будет подвергаться образованию конденсата.

Если крыша плоская, то достаточно трубы с высотой в 500 мм. Если же у вашего дома коньковая крыша, то длина трубы будет зависеть от расстояния до конька:

• если расстояние не больше 1,5 м, то нужно подобрать трубу с высотой +500 мм к длине конька;
• если расстояние до 3 м, то труба должна быть на одном уровне;
• при расстоянии больше 3 м длина трубы должна определяться на основе наклонной линии, под углом в 10 градусов.

Внутри помещения дымоход необходимо размещать вдоль стен или перегородок. Крепления устройства должны выполняться таким образом, чтобы его горизонтальные участки не превышали 1 м. Кроме того, дымоход не должен контактировать с электрической проводкой и трубопроводами. Правильный монтаж начинается от котла, чтобы каждая труба входила в предыдущую. Стыки лучше всего скреплять при помощи хомута. Обеспечение герметичности стыков – одна из важнейших задач. Для герметизации необходимо использовать герметик, который не теряет свои свойства даже при слишком высокой температуре.

Конструкции примыкания

Трубы дымоходов изготавливаются из различных материалов: огнеупорного кирпича, металлической или асбестоцементной трубы. Наличие определенного материала требует особой конструкции прохода через крышу и разной системой изоляции. Также влияние на выбор конструкции оказывают вид топлива в камине или печи. Дело в том, что у каждый вид топлива отличается своей температурой сгорания, поэтому вначале необходимо правильно выбрать горючее.

Если в печах используются дрова или уголь, то запрещается применять металлические дымоходы. Для обеспечения лучшей гидроизоляции рекомендуется делать дымоходы квадратной или прямоугольной формы.

Вокруг дымохода устанавливается собственная стропильная система. Утепляющие материалы следует выбирать в зависимости от типа минеральной ваты. Если проход дымохода обеспечивается на эксплуатируемой крыше, то нужно будет надрезать гидроизоляцию. Для обеспечения максимальной надежности, места крепления пленок необходимо подвергать дополнительной герметизации, смонтировать уплотнительную ленту.

Вот и все, теперь вы знаете, как установить дымоход через крышу. Проход сделан, труба выведена на кровлю, теперь нужно позаботиться о том, чтобы кровельный материал плотно прилегал к поверхности и не пропускал воду. Для этого применяется особая конструкция – внутренний фартук. Установка такого фартука предполагает применение внутренних планок примыкания. Обычно планки может купить вместе с другими комплектующими.

Требования к выводу печной трубы через крышу и перекрытие

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

• максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
• расстояние до поверхностей деревянных стен – минимум 250 мм;
• длина горизонтального участка дымохода до 1000 мм;
• при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
• при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

• размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
• оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
• после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
• заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Высота дымохода над крышей

Высота дымохода является одним из важнейших факторов, влияющих на производительность вашей дровяной печи и на безопасность установки дровяной печи.

В традиционном строительстве “Правило 3-2-10” используется для определения высоты дымохода над линией крыши. Для жилых автофургонов, автобусов, фургонов и лодок мы предлагаем использовать более короткий съемный дымоход.

Отверстие дымохода над крышей дома из бревен и кирпичей должно быть на 3 фута выше линии крыши или на 2 фута выше любой части здания в пределах 10 футов, в зависимости от того, что выше.

Для большинства небольших построек, таких как небольшие хижины и крошечные дома, самая высокая часть конструкции находится в пределах 10 футов от дымохода. В этом случае дымоход должен быть на 2 фута выше пика крыши или на 3 фута выше линии крыши, в зависимости от того, что выше.

Для более крупных конструкций результат будет зависеть от уклона крыши. Для здания с плоской или неглубокой скатной крышей дымоход должен быть на 3 фута выше точки, где он проходит через линию крыши. Для здания с крутой крышей дымоход должен быть на 2 фута выше самой высокой части крыши в пределах 10 футов.

Почему высота дымохода так важна?

Более высокие дымоходы создают более сильную тягу

Одним из факторов, определяющих силу тяги, создаваемой системой дымохода, является разница в давлении воздуха между топкой и отверстием дымохода. Поскольку давление воздуха ниже на больших высотах, а более высокий столб восходящего воздуха сильнее притягивает воздух под ним, увеличение высоты дымохода обычно усиливает тягу.

Дома традиционной постройки обычно имеют высоту не менее 15 футов по вертикали между топкой и отверстием дымохода. Большинство крошечных конструкций просто недостаточно высоки, чтобы поддерживать 15-футовую систему дымохода, поэтому важно иметь как можно большую высоту в разумных пределах.

Более высокие дымоходы предотвращают обратную тягу

Когда отверстие дымохода расположено слишком близко к верху строения, вихревые потоки воздуха, вызванные ударом ветра о строение, могут давить на отверстие дымохода, в результате чего дым возвращается в жилое помещение. Это состояние, называемое обратным потоком, опасно, но, как правило, его можно избежать.

Чтобы предотвратить обратную тягу, дымоходы, соответствующие правилу 3-2-10, обычно располагаются достаточно высоко, чтобы оставаться над любыми вихревыми воздушными потоками. В результате ветер, попадающий в достаточно высокий дымоход, должен быть боковым и имеет тенденцию улучшать тягу, а не вызывать обратную тягу.

В экстремальных условиях экранированные и защищающие от ветра колпаки от дождя могут помочь предотвратить обратную тягу, но не заменяют дымоход достаточной высоты.

Более высокие дымоходы Не допускайте попадания дыма на крышу

Если дымоход слишком короткий, дым может попасть на холодную крышу и сконденсироваться в горючий креозот. Это не только неприглядно, но и пожароопасно.

Искры из дымохода, попадающие на месторождение креозота, могут привести к его воспламенению и стать причиной пожара в доме. Экран искрогасителя, встроенный в дождевик, может помочь ограничить размер искр, которые могут вылететь, но не может заменить дымоход достаточной высоты.

Дизайн крошечной домашней дымоходной системы

Чтобы получить помощь в проектировании вашей крошечной домашней дымоходной системы, попробуйте наш инструмент для проектирования дымоходов или свяжитесь с нами, чтобы получить личную помощь по вашему проекту.

Обзор сквозной установки через стену класса A Rock-Vent

• 23 апреля 2020 г.

Если для установки системы дымохода класса A требуется, чтобы дымоход проходил вдоль дома, комплект Rock-Vent Through the Wall это лучший вариант, чтобы упростить покупку большого количества компонентов в одном комплекте. Хотя каждая установка дымохода класса А отличается, есть несколько общих моментов, которые необходимо принять во внимание, прежде чем приступить к работе, чтобы убедиться, что вы заказываете правильные компоненты.

Проход через стену Размещение

Размещение — это первый пункт, который необходимо принять во внимание. Размещение сквозного прохода через стену будет определять длину трубы печи по сравнению с необходимой длиной трубы дымохода класса А. Чем выше в стене вы разместите стеновой проход, тем менее изолированная труба дымохода вам понадобится. Вам нужно будет принять во внимание зазоры, необходимые для трубы печи по отношению к потолку. Как правило, одностенная труба печи должна располагаться на расстоянии 18-20 дюймов от потолка, а двухстенная труба печи должна быть на расстоянии 8-9 дюймов.” от потолка.

Толщина и тип стены

Толщина стены должна учитываться при использовании любого комплекта для сквозного монтажа. Сквозной проход через стену Rock-Vent позволяет трубе класса А безопасно проходить сквозь стену и может регулироваться от От 4 до 8 дюймов. Для более толстых стен, таких как стены фундамента, для дополнительной регулировки доступен сквозной удлинитель на 12 дюймов. Вы также должны обратить внимание на внешний материал сайдинга. Для алюминиевого и винилового наружного сайдинга комплект отделки сайдинга должен быть установлен поверх накладки прохода через стену, чтобы гарантировать отсутствие утечек.

Внешние опоры

После установки прохода через стену можно начать с установки опоры тройника, которая выдержит вес вертикальной секции трубы дымохода. Вы должны убедиться, что опора тройника прикреплена к твердой и прочной стене. Тройниковая опора может регулироваться на расстоянии от 2 до 5 дюймов от стены и может поддерживать до 60 футов вертикальной трубы. Когда вы добавляете вертикальные секции трубы, вы должны прикрепить настенную подставку к трубе дымохода через каждые 8 ​​футов, чтобы помочь стабилизировать трубу дымохода. Как и тройник, настенная подставка может регулироваться на расстоянии от 2 до 5 дюймов от стены. В случае, если труба находится дальше от стены дома, доступна удлиненная настенная опора, обеспечивающая регулировку до 14 дюймов.

Свес карниза и выступы

Крыша всегда будет нависать над боковыми стенами дома. Крыша всегда будет больше нависать над стенами с карнизной стороны дома, а не с фронтонной. Большинство карнизов свисают от 12 до 16 дюймов. Этот большой выступ оставит вас с длинной горизонтальной трубой, которая не совсем полезна для тяги. Доступны смещенные колена, чтобы уменьшить потребность в длинной горизонтальной трубе.

Угловые отводы доступны с изгибами 15 и 30 градусов. Комплект локтей Rock-Vent Class A включает 2 локтя и опору для локтя. Чем длиннее участок трубы, который вы вставите между двумя коленями, тем большего смещения вы сможете добиться. Вы также должны учитывать свои ограничения по росту. Например, если вы используете трубу длиной 36 дюймов между двумя коленами под углом 15 градусов, конечная высота этих трех компонентов составит 44,375 дюйма. Если расстояние между проходом через стену и карнизом меньше 44,375 дюйма, вам необходимо либо использовать комплект колена 30 градусов, либо опустить проход через стену на стене. Мы предлагаем таблицу смещения в описании продукта на странице комплекта колена.

Пространство крыши

Высота дымохода, согласно строительным нормам, вы должны находиться не менее чем на 3 фута над крышей и на 2 фута выше любой части крыши в пределах 10 футов по горизонтали. Подробнее о правиле высоты дымохода 10/3/2 можно прочитать в этой статье. Когда дымоход находится со стороны карниза, он должен будет проходить намного выше над крышей, чем если бы он был со стороны фронтона. Если над крышей выступает более 5 футов трубы дымохода, вам необходимо убедиться, что у вас есть комплект крепления крыши Rock-Vent для дополнительной поддержки трубы.

Измерительная форма и список деталей

Вот несколько важных моментов, которые следует учитывать при сборке компонентов дымоходной системы Rock-Vent Class A . Для оптимальной работы и безопасности очень важно всегда следовать инструкциям по установке. Нужна помощь в составлении списка запчастей? Пожалуйста, свяжитесь с сертифицированным техническим специалистом Rockford, и мы будем рады помочь! Вы можете найти нашу форму для измерения через стену здесь, по этой ссылке.
