пошаговое руководство и схема установки

Дымоход – важная часть в строительстве бани. Для его установки нужна схема, а еще — пошаговый план действий. Руководство по монтажу дымопровода своими силами есть в этой статье. Узнайте, как сложить собственными руками прочную конструкцию из кирпича.

Содержание

Особенности кирпичного дымохода

Любой дымопровод должен качественно удалять из помещения продукты, которые получаются в результате сгорания топлива. Для этого необходима хорошая тяга. В отличие от металлического, кирпичный дымоход для бани своими руками оборудовать гораздо сложнее. Здесь необходимо учитывать герметичность каждого шва, следить за установленными размерами и строго соблюдать все правила техники пожарной безопасности. Нужна грамотная схема, которая поможет разобраться со всеми этапами строительства.

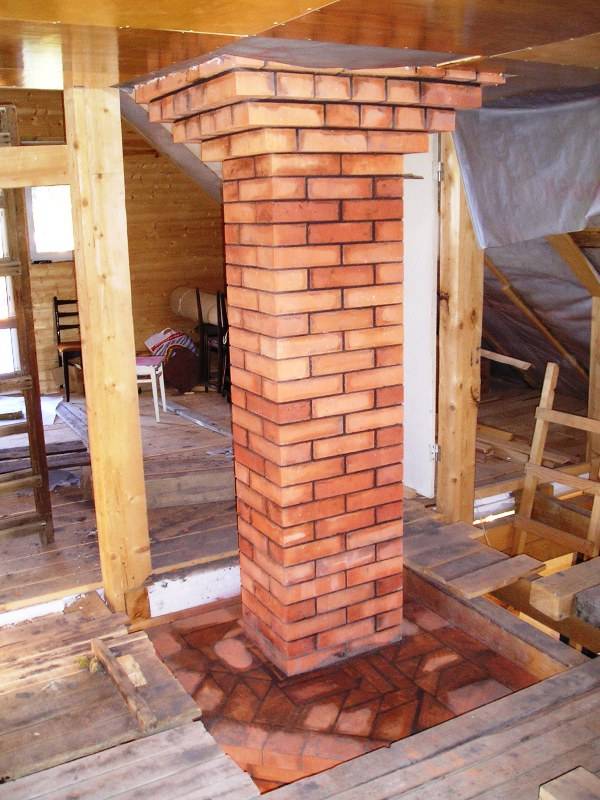

Дымоход из красного кирпича

Однако при этом кирпичный дымоход обладает несомненными преимуществами:

• отличная тяга практически при любых погодных условиях;
• долговечность, длительный срок службы;
• высокая пожаробезопасность;
• хорошее накапливание и сохранение тепла;
• внешняя привлекательность.

Дымопроводы из кирпича бывают коренными и насадными. Первые возводятся на фундаменте рядом с печью и подключаются к ней при помощи трубы. Подходят для нагревательных приборов из чугуна и кирпича. Могут быть подведены к 2-м и даже 3-м печам. Насадные трубы являются цельным продолжением всей отопительной конструкции, а потому не присоединяются к другим печкам.

Следует иметь в виду, что на внутренней поверхности кирпичной трубы, имеющей углы и неровную поверхность, часто откладывается сажа. Из-за нее снижается тяга. Чрезмерно обложенный сажей дымоход может стать причиной возгорания. Поэтому необходимо регулярно чистить дымоход и следить за тягой.

Совет. Делая кирпичный дымоход для бани своими руками, не увлекайтесь идеей придать ему необычную форму. Разнообразные выступы и изгибы будут провоцировать накопление сажи. Самостоятельно вычистить такую трубу практически невозможно. Лучше остановиться на конструкции в форме цилиндра.

Монтаж дымохода из кирпича.

Пошаговая инструкция

Прежде всего определитесь с тем, какой дымоход будете строить: коренной или насадной. Далее изучите несколько схем и определитесь, какой вариант укладки кирпича является для вас самым понятным. Заготовьте необходимые инструменты: мастерок, уровень, дрель, шпатель, болгарку. Запаситесь непосредственно самим кирпичом – лучше взять красный огнеупорный, а также раствором. Здесь единого стандарта нет, кто-то пользуется цементным, кто-то – глиняным.

Внимание! При возведении насадной конструкции кладка самой печи должна завершиться за 0,5-0,6 м до потолка. Далее будет идти дымоходный канал.

Если вы решили сделать насадную трубу, придерживайтесь такого порядка действий:

• По выбранной схеме выложите первую часть конструкции, т.н. шейку дымохода. Проследите, чтобы в каждом новом ряду середина кирпича закрывала шов между двумя кирпичами предшествующего ряда.

Виды дымохода: схема

• Выложите таким способом 3-4 ряда. Не забудьте вмонтировать задвижку для регулировки тяги (примерно после 2-го ряда).
• По схеме начните выкладывать разделку (распушку). Она устанавливается на уровне всех перекрытий и служит для них изоляцией от чрезмерно высокой температуры, поскольку имеет толщину 0,35-0,4 м.
• Делайте кладку, сдвигая кирпичи на 1/3 в наружную сторону, чтобы расширить дымоход. Для подгонки рядов придется делить кирпичи на несколько частей. Выложите по схеме 6 рядов, причем последний должен быть уже без сдвига в сторону.

Внимание! Внутри сам дымоходный канал должен иметь прежний размер, поскольку утолщение идет только за счет внешних стенок.

• Далее в несколько рядов снова выложите основную трубу (стояк), соблюдая первоначальный размер дымохода.
• Займитесь кладкой выдры – той части дымохода, которая возвышается на кровлей и выполняет функции распушки плюс защищает трубу от попадания осадков: первый ряд должен быть идентичен последнему ряду разделки; со второго ряда начинается расширение в наружную сторону, снова на 1/3; по выбранной схеме укладываются все 8 рядов выдры.
• Снова в несколько рядов выложите шейку трубы.

Помните, что внутренняя часть дымохода должна быть гладкой

• Сделайте кладку оголовка – двух рядов, нижний из которых также выступает наружу. Чтобы определиться с высотой трубы, измерьте угол крыши. Если он меньше 12°, дымоход должен возвышаться не более чем на 0,5-0,6 м над коньком. Если труба находится ниже по склону, ее нужно делать вровень с коньком или же под углом не более чем на 10° к нему.
• Займитесь гидроизоляцией трубы в том месте, где она проходит через крышу. Используйте для этого, например, рубероид, а затем прикройте его специальным пристенным профилем или гидроизолирующей лентой.

Совет. Не лишней будет дополнительная противопожарная защита распушки. Готовую конструкцию можно смазать асбестом, обмотать войлоком, который пропитан глиной, или установить вокруг нее металлический короб, внутрь которого нужно насыпать песок или, например, керамзит.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

• укрепить трубу и защитить ее от попадания осадков;
• усилить тягу;
• отвести от дымохода влагу;
• придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

1. Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
2. Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
3. Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
4. Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
5. Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

1. Сделать замеры дымохода и подготовить эскизы деталей.
2. Вырезать из металла все составляющие.
3. Заготовить кусок готовой сетки или металлические прутки.
4. Соединить сваркой и зачистить болгаркой все стыковые места.
5. Зафиксировать детали заклепками.
6. Установить искрогаситель на дымоход.

Совет. Размеры ячеек искрогасителя не должны превышать 5 мм. Совсем маленькие тоже не подойдут, поскольку не будут пропускать дымовые газы. Так же, как и дымоход, сетку нужно регулярно освобождать от сажи, чтобы не возникло такой опасной для жизни обратной тяги.

Строительство печи для бани: видео

Дымоход для бани своими руками: фото

Дымоход в бане своими руками

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Дымоход в бане своими руками

Рассмотрим главные проблемы дымоходов.

1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.

Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Содержание материала

Как рассчитать диаметр дымохода

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать +120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов

Параметр	Значение
Температура газов на выходе дымохода	+120°С
Минимальная скорость движения газов	Не менее 2 м/с
Рекомендуемая высота дымохода	5 метров
Количество сгораемого топлива в одной закладке топки	10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

• D – диаметр дымохода;
• Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.

Еще несколько практических советов по дымоходам

Совет	Иллюстрация
Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу.	Как проверить тягу
При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки.	Ершик для чистки дымохода бани
Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова.	Сухие березовые дрова
Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается.	Колено сэндвич дымохода
Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши.	Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода

Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Цены на кирпич

кирпич

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Важное замечание – делайте внутренний проход как можно ровнее, сразу заделывайте швы. Любые неровности вызывают завихрения потока воздуха, большое количество неровностей может существенно ухудшить тягу. Даже при нормальных показателях условного прохода тяга будет недостаточной.

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба – порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы

Размеры распушки

Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

[adrotate group=”5″]

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Кладка стояка дымохода в чердачном пространстве

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Выдра

Как сделать дымоход

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Как установить сэндвич-дымоход

Утепленные дымоходы (сэндвич)

Схема для монтажа сэндвич дымохода

Новые конструкции, отлично смотрятся, быстро монтируются, имеют длительный срок эксплуатации. Все эксплуатационные характеристики на самом высоком уровне. Единственный недостаток – на таком же высоком уровне и цена этих конструкций.

Производители комплектуют свои изделия полным набором доборных элементов: коленами, тройниками, хомутами, заглушками, потолочно-проходными узлами, оголовками, защитными экранами. Конкретный выбор доборных материалов следует проводить с учетом особенностей конструкции дымохода.

Как сделать правильный дымоход

Правильная стыковка сэндвич-трубы

Одно из достоинств сэндвич-дымохода – наличие слоя утеплителя, который защищает внешнюю трубу от перегрева. Кроме того, этот слой позволяет внутренней трубе быстро нагреваться, что минимизирует количество конденсата, а это не позволяет саже прилипать ее стенкам.

Алгоритм установки сэндвич-дымохода

Шаг, №№	Иллюстрация	Описание
Шаг 1	Изолированное отверстие для прохода дымовой трубы	При помощи отвеса разметьте места выхода трубы сквозь потолок и крышу, проделайте отверстия. Не забывайте оставлять расстояние между сэндвич-трубой и деревянными конструкциями потолка примерно десять сантиметров по периметру отверстия. Для теплоизоляции используйте минеральную вату или стекловату, аккуратно закройте место входа трубы в потолок. Не стоит бояться, что минеральная вата отсыреет, высокая температура трубы быстро высушит ее.
Шаг 2	Разгрузочный узел на чердаке	Снимите все размеры, определите место установки разгрузочного узла. Его делают на чердаке бани, он воспринимает на себя нагрузки трубы, выходящей с потолка. Кроме того, разгрузочный узел не позволяет появляться боковым колебаниям. Если у вас расстояние между полом чердака и крышей большое, то нужно устанавливать разгрузочный узел, если расстояние не превышает 1,5 метра, то дополнительных упоров не нужно. Разгрузочный узел стоит из металлических уголков и установочных элементов. Металлические уголки фиксируются к ногам стропильной системы, крепление делайте по максимуму надежным.
Шаг 3	Дымоходная труба стартовая	Установите на выходной патрубок печи стартовый сэндвич, он должен плотно входить в трубу, подбирайте размеры во время приобретения или измените диаметр выходного дымового патрубка из печи.
Шаг 4	Хомут для сэндвич труб Крепеж трубы	Обратите внимание: внутренняя труба должна входить в патрубок на выходе печи, а не накрывать его. Все отдельные отрезки труб вставляются одна в другую, места переходов и изгибов нужно дополнительно фиксировать зажимными хомутами.
Шаг 5	Разделка потолка бани Подготовка и установка потолочной проходки	В месте прохода трубы сквозь потолок следует поставить потолочную разделку для закрытия в потолке выходного отверстия и придания конструкции устойчивости. К потолочной разделке приварена труба немного большего диаметра (проходник), чем диаметр внешней трубы сэндвича, за счет этого увеличивается площадь упора и исключается деформация во время возникновения сильных боковых нагрузок. Проходник позволяет сэндвич-дымоходу двигаться вверх/вниз и не допускает боковых колебаний. Для того чтобы свести к минимуму потери тепла через неплотности, рекомендуется использовать минеральную вату. Подложите ее под потолочную разделку и плотно притяните к потолку саморезами или гвоздями.
Шаг 6	Проход дымохода через кровлю Схема вывода трубы дымохода через крышу бани	Сделайте отверстия в обрешетке и кровельном покрытии. Далее приступайте к герметизации места выхода дымохода, для этого используйте проходник крыши. Все места стыков нужно промазать герметиком. При желании и наличии свободного времени можете поставить на покрытие дополнительный лист. Волны должны совпадать, закрепите его саморезами с уплотнительными резиновыми шайбами. Все доступные и «подозрительные» щели обрабатывайте герметиком. Выход дымохода должен быть на 50 см выше уровня покрытия крыши.
Шаг 7	Грибок для трубы с термоизоляцией (Термогриб)	На верху дымохода установите грибок.

Как может заметить опытный мастер, алгоритм монтажа существенно упрощен. Делали мы это специально для ускорения и удешевления работ. При этом функциональность и безопасность дымохода не ухудшилась. Можно, конечно, устанавливать искрогасители и дефлекторы, термогрибки и флюгеры и пр. детали. Если есть желание и деньги – устанавливайте.

Видео – Дымоход из сэндвич-трубы

Видео – Монтаж дымохода

Керамические дымоходы

Керамические дымоходы

Способ установки керамического дымохода

Новые системы, характеризуются высокими эксплуатационными показателями, очень надежные и красивые, относительно легко устанавливаются. Состоят из трех частей: внутренней керамической трубы, слоя утеплителя и внешних облицовочных керамических кирпичей специального профиля. По углам керамика имеет отверстия для установки металлической арматуры. По цене дороже сэндвич-дымоходов, производители выпускают большое количество различных видов керамических дымоходов, отличающихся внешним видом и особенностями конструкции.

Керамический дымоход

Керамические дымоходы

Не требуют дополнительной защиты деревянных архитектурных элементов. Недостаток – могут быть только прямостоячими. Мы рассмотрим самый простой способ установки дымоходов таких типов в бане.

Шаг 1. Подготовьте место установки, оно должно быть ровным. Устанавливать дымоходы можно на отельном фундаменте возле печи или на верхней поверхности печи, все зависит от особенностей бани. Для кладки нужно использовать специальный клей, раствор не обеспечивает достаточную прочность.

Клей для труб идет в комплекте с дымоходом

Заготовьте металлическую арматуру длиной ≈ 1 метр, диаметр арматуры в пределах. 5÷10 мм. С ее помощью будем дополнительно фиксировать конструкцию, это даст возможность полностью исключить нарушения целостности дымохода. Сделайте отверстия в потолке и крыше, запас по размерам давать не надо, керамический дымоход и так отлично защитит деревянные элементы от высоких температур.

Установка первого блока на гидроизолированное основание

Заполнение первого блока клеем

Установка первой части дымохода

Шаг 2. Установите первые две половинки керамики, замок смазывайте клеем, проверьте положение половинок, при необходимости выровняйте их. В боковые отверстия вставьте металлическую арматуру высотой примерно один метр. Щели между арматурой и керамикой нужно заливать клеем. Не стоит добиваться полного наполнения отверстия, достаточно, чтобы в нескольких местах клей соединял арматуру и керамику.

[adrotate group=”5″]

Второй элемент

Установка второй внутренней детали

Шаг 3. Намотайте на керамическую трубу теплоизоляцию, немного притяните ее к трубе металлической проволокой или специальным хомутом. Не сильно стягивайте, не допускайте сжатия теплоизолятора. Как правило, в качестве теплоизолятора используется слой прессованной минеральной ваты.

Шаг 4. Вставьте трубу в отверстие керамики, проверьте ее положение. Для ускорения процесса можете сразу все керамические трубы обмотать утеплителем, количество труб должно отвечать высоте дымохода.

Шаг 5. Положите вторую керамику на клей, снова проверьте положение. Теперь нужно вставлять еще одну трубу. Она ставится в раструб первой на клей. Добраться к нижнему раструбу сложно, нужно сделать элементарную приспособу. Возьмите небольшой полиэтиленовый пакет из плотной пленки, отрежьте один угол. Должно получиться подобие пакета, которым пользуются женщины во время намазывания тортов кремом. Через срезанный уголок клей будет ложиться точно в раструб трубы. Остатки клея с внутренней плоскости трубы убирайте сразу, не допускайте появления различных потеков. Они завихряют воздушные потоки и значительно ухудшают тягу дымохода.

Третья деталь

Теплоизоляция

Шаг 6. Описанные операции повторяйте, постоянно следите за положением дымохода. Если длина выступающей арматуры стала меньшей от высоты одного блока, вставьте в отверстия новые прутки. Выводите дымоход на чердак бани.

Выравнивание блоков

Шаг 7. Аккуратно заделайте щели между дымоходом и потолочным покрытиям. Для этих целей можно применить обыкновенные деревянные плинтусы или декоративный багет.

Нанесение клея

Шаг 8. Укрепите дымоход на чердаке. Отрежьте доски по размерам отверстия, положите их по периметру дымохода и прочно прибейте к чердачному покрытию. Если высота чердака не превышает полтора метра, то достаточно и такой фиксации. Если высота больше – придется делать еще одну конструкцию для фиксации вертикального положения дымохода. Вторичная фиксация производится к стропильным ногам как можно выше. Можете сделать упоры из дерева или применить металлические уголки. Конкретную конструкцию выбирайте с учетом места выхода дымохода и особенностей стропильной системы бани.

Проходной узел

Керамический дымоход

Шаг 9. Герметизируйте крышу в месте выхода дымохода. Метод и материалы герметизации выбирайте в зависимости от характеристик кровельного покрытия. Работы эти сами по себе не требуют большого умения, они требуют только внимания и строго выполнения всех технологических операций. Для герметизации можно приобрести заводские доборные элементы или изготовить их самостоятельно. Рекомендуем выбрать первый вариант, крыша не то место, где можно экспериментировать. Все протечки неизбежно становятся причиной появления больших проблем.

Прочистная дверца дымохода

Видео – Монтаж керамического дымохода

Видео – Как установить керамический дымоход

Несколько общих советов

Настоятельно вам рекомендуем – если вы видели кирпич и мастерок только по телевизору, не приступайте сразу к кладке дымохода. Выложите хотя бы 10 рядов кирпича на земле, «набейте руку и глаз», научитесь делать обвязку, расширение и сужение стенки. И еще. Не читайте статьи, которые начинаются со слов «самостоятельно сделать кирпичный дымоход очень просто». Такие статьи пишут те, кто сам ничего не делал и не видел, как делают другие.

Лучше заранее потренироваться в кладке дымохода, не используя при этом раствор

После окончания всех работ нужно проверить «работоспособность» вашей конструкции. Для кирпичных печей с кирпичными дымоходами это непросто. Тяги вначале не будет никогда, печь и дымоход должны «посушиться и протопиться». Если на дворе лето и у вас есть время – откройте в бане окна, в печи поддувальную и топочную дверки, в дымоходе задвижки. В таком положении дымоход должен сохнуть приблизительно две недели.

Протопите печь и проверьте тягу

Если у вас нет времени, то протапливайте дровами, они должны быть только полностью сухими. Протапливать нужно ежедневно, но без лишнего энтузиазма, не бросайте большого количества дров. На каждую протопку берите лишь несколько сухих поленьев. После того как дрова прогорят, не закрывайте топку и задвижку, пусть кладка сохнет до следующего дня.

Бани на заднем дворе | Portland Monthly

Нет ничего лучше бодрящего блаженства, когда жарким летним днем ​​бежишь под струями холодного шланга. В возрасте до 5 лет не имеет значения, в чьей компании вы находитесь — просто бросьте одежду, чтобы мгновенно освежиться голым ударом карате по дуге разбрызгивателя на заднем дворе. Однако для большинства взрослых идея раздеться на природе для забавы на заднем дворе может показаться слишком детской и даже потенциально незаконной. К счастью, это не так. Более того, установка уличной ванны может превратить купание в стимулирующее и чувственное событие.

Если веселья недостаточно, подумайте над тем, чтобы спасти планету. Средняя внутренняя ванна потребляет от 30 до 50 галлонов воды, и вся эта вода обычно попадает на очистные сооружения. Установив ванну снаружи и используя биоразлагаемое мыло, такое как у доктора Броннера, вы можете использовать воду в ванне с пользой, питая растения в саду и во дворе. А разбавленный мыльный раствор может быть даже естественным способом защиты от тли. Сколько индульгенций таких чистых и зеленых?

{разрыв страницы}

Место имеет ключевое значение

Уединение и канализация являются наиболее важными факторами, которые следует учитывать при выборе места для вашей ванны. Поскольку нагота и купание, как правило, идут рука об руку, важно внимательно относиться к своему окружению. Используйте здравый смысл; ваши соседи оценят ваш хорошо поставленный кедровый забор или ландшафтный дизайн. Цель состоит в том, чтобы по-настоящему расслабиться, и чтобы сделать это в костюме на день рождения, вам нужно знать, что вы и ваш резиновый утенок не появится на YouTube утром.

Выберите место, которое также имеет большую высоту, чтобы обеспечить надлежащий дренаж вдали от зоны купания и вашего дома.

Проверьте уровень своего сайта с помощью уровня. Если он неровный, отрегулируйте его, когда будете строить фундамент ( см. Проектирование фундамента, следующая страница ).

Установка наружной ванны может превратить купание в стимулирующее и чувственное событие.

Выберите колесницу

Самый доступный вариант – это переработанная ванна. ReBuilding Center (3625 N Mississippi Ave, rejuvenationcenter.org) и Rejuvenation (1100 SE Grand Ave, rejuvenation.com) предлагают множество вариантов, некоторые из которых стоят всего 50 долларов. Найдите подходящий баланс между бюджетом и стилем. Ванна на ножках — хороший выбор, так как нет необходимости строить раму, чтобы удерживать ванну на месте. Посадите поблизости французскую лаванду и глицинию, и вы будете на пути к воспроизведению обложки 9. 0013 Отчаянная герцогиня Любовный роман.

Слишком женственный? Попробуйте хмель и акантус, окружающие стандартную ванну, утопленную в кедровую палубу. Это определенно скажет: «Настоящие мужчины принимают ванны». Или, если хотите развлечься, попробуйте офуро — японскую ванну ручной работы из массива дерева. Со вкусом оформленный ландшафт с эвкалиптом и белыми пионами, вы почувствуете, что можете написать свои собственные «Мемуары гейши» (посетите cedartubs.com или rhtubs.com для выбора вариантов).

{page break}

Проектирование фундамента

Галлон воды весит около восьми фунтов. Умножьте это на 30 галлонов, добавьте вес вашей ванны и тела, и вы увидите значительный вес. Таким образом, прочный фундамент является ключом к тому, чтобы ваша ванна прослужила долгие годы.

Во-первых, выберите кирпичи или каменную брусчатку, которые создадут «пол» вашей ванны. Затем начните копать. Вам нужно копать достаточно глубоко для 8-дюймового слоя гравия и глубины ваших кирпичей или брусчатки. Например: если ваши кирпичи имеют толщину 3 дюйма, вам нужно будет выкопать всего 11 дюймов. Это позволит вашей готовой поверхности быть на уровне земли и поможет предотвратить коробление кирпичей во время наших случайных зимних заморозков.

После того, как вы выкопаете землю на нужную глубину, насыпьте немного гравия размером четверть минус (щебень размером ¼ дюйма или меньше). Используйте трамбовочный инструмент, чтобы выровнять и уплотнить материал (плоская сторона секции два на четыре делает удобный инструмент). Как только ваша поверхность станет ровной и на нужной высоте, аккуратно уложите кирпичи, чтобы создать прочную и устойчивую поверхность. Оставьте пространство примерно 10 квадратных дюймов на 6 дюймов в глубину, чтобы обеспечить легкий доступ для подключения водосточной трубы к сливному узлу бака ( см. иллюстрацию ).

ГДЕ ВОДА? Нет необходимости прокладывать водопровод к уличной ванне. Сантехник может легко установить простой шланговый нагрудник, который подает как горячую, так и холодную воду, вместо существующего шлангового соединения в вашем доме.

Примечание. Во избежание повреждения подземных канализационных, водопроводных, газовых или электрических линий обязательно позвоните в Центр уведомлений коммунальных служб штата Орегон по номеру по телефону 800-332-2344, чтобы определить местонахождение инженерных сетей вашего дома. Это требуется для любых раскопок в вашем дворе, кроме общей обработки сада.

{page break}

Дренаж, урок французского

Хорошие заборы создают хороших соседей, как и хороший дренаж. Чтобы убедиться, что вы не собираетесь негативно воздействовать на чужую землю, направьте воду от своего дома (и дома вашего соседа) к области с растениями, которым может потребоваться дополнительное орошение.

Если у вас большой сад с песчаной, естественно дренируемой почвой, соедините слив ванны с садом с помощью трубы из АБС-пластика, которую можно приобрести в любом хозяйственном магазине. Но если место для вашего дренажного поля более ограничено, вы можете установить французский дренаж.

Для этого выкопайте желоб глубиной 12 дюймов и шириной 12 дюймов, убедившись, что он находится на более низкой высоте, чем ваша ванна, чтобы сила тяжести делала свое дело. Шесть футов — это хорошая длина, учитывая, что вы можете укоротить трубу, если ваша почва естественным образом стекает быстро, или удлинить ее, если ваша почва стекает медленно. Дно корыта должно иметь наклон в направлении течения воды. Заполните желоб на три четверти гравием (здесь подходит гравий размером от ½ до 1 дюйма).

Подготовьте трубу из АБС-пластика диаметром 2 дюйма (длина определяется вашим желобом), просверлив отверстия диаметром ¼ дюйма по всей длине трубы, которые позволят воде стекать. Поместите трубу в желоб и покройте ее большим количеством гравия, чтобы закончить. Это будет иметь большое значение для того, чтобы помочь вашему двору вместить воду для купания.

Установите ванну

Если у вас есть прочная, ровная, дренажная платформа, можно установить ванну на ножках, просто установив ее на место (с помощью нескольких друзей). Но для вставной ванны из стекловолокна или акрила потребуется рама для поддержки.

Каждая рама будет уникальна для выбранной вами ванны, но цель состоит в том, чтобы построить четыре стены каркаса, которые, прикрепив их по углам, будут поддерживать край ванны на ½ дюйма выше кирпичного фундамента (эти ½ дюйма предназначены для слой раствора, который будет объяснен в ближайшее время). Используйте обработанные под давлением панели два на четыре, чтобы построить «стены» этой рамы; рекомендуется, хотя и не обязательно, использовать двойную перемычку (две доски, расположенные друг над другом вдоль верхней части рамы), которые будут поддерживаться стойками размером два на четыре, обрезанными по высоте и прибитыми (с использованием оцинкованных каркасных гвоздей) через каждые 16 дюймов по центру ( см. схему на предыдущей странице для примера сборки рамы ).

После того, как отдельные стены будут построены, прибейте их вместе по углам и перед тем, как продолжить, сделайте пробный прогон с вашей ванной, чтобы посмотреть, поместится ли она в раму. Вы должны убедиться, что край ванны хорошо прилегает к верхней части рамы, таким образом, он будет поддерживаться.

{page break}

Если все выглядит хорошо, покройте внешнюю часть рамы устойчивым к гниению материалом. Прикрепление кедровых досок размером 1 фут на 5 футов к раме 2 на 4 поможет укрепить конструкцию, но вы также можете использовать устойчивый вариант, например древесину ипе, сертифицированную FSC. Помимо элегантного внешнего вида, он очень прочен, устойчив к гниению и собран из экологически управляемых лесов.

Чтобы установить ванну, смешайте немного раствора и щедро распределите его по кирпичной поверхности под местом, где будет стоять ванна. Используйте достаточно, чтобы ванна, когда она будет установлена ​​на место, вытеснила часть раствора, образуя формованное гнездо, которое поможет поддержать вашу ванну и заглушить звук. Поместите ванну в раму и постойте в ней несколько секунд; затем снимите его с рамы, убедитесь, что вы нанесли нужное количество раствора, и отрегулируйте соответствующим образом. Нанесите немного силиконового герметика под край ванны и верните ванну на раму для окончательного размещения. Оставьте на ночь.

Когда все будет на месте, используйте отрезки трубы из АБС-пластика с комбинацией колен и соединителей, чтобы соединить дренажную трубу со сливным узлом бака.

Наполни ее

Чтобы сделать вашу ванну самой неприхотливой в городе, вам не нужен подземный водопровод. Просто попросите сантехника установить на стороне вашего дома нагрудник для горячего/холодного шланга. Затем вы можете подвести шланг к своей ванне, чтобы обеспечить теплую воду; это будет полезно и для других задач на свежем воздухе, таких как мытье собаки или автомобиля. Прикрепите к концу шланга запорный вентиль, который позволит вам включать и выключать воду по своему усмотрению, не выходя из ванны.

После того, как ваша ванна будет готова, вам останется только оборудовать ее. Ряд огней, крючок для полотенца, небольшая полка для бокала вина и, возможно, даже место для ударов ногой в каратэ, которыми вы захотите заняться после долгого омолаживающего купания.

Как заменить медную трубу на PEX

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.01.23

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Ли Валлендер

Обзор проекта

Крупные проекты реконструкции часто включают вскрытие стен, полов и потолков, и это хорошее время для осмотра старых сантехнических труб и их замены при необходимости.

Водопроводные трубы особенно важны для осмотра, так как вода по ним течет под давлением, а последствия серьезной протечки водопровода могут быть разрушительными.

Замена старых сантехнических труб является очень распространенным проектом, и рано или поздно все дома должны будут это сделать. Чаще всего старые медные трубы заменяются более новыми трубами, с которыми легче работать: PEX.

С меди на PEX

В свое время замена водопроводных труб обычно означала установку новых медных труб, соединенных припаянными фитингами, для сборки которых требовалась газовая горелка и значительные навыки. Медь была предпочтительным водопроводом с 1950-х по 2000 год и широко использовалась как в новом строительстве, так и для замены водопроводных труб из оцинкованной стали, которые были стандартом в 1950-х годах.

Но использование меди постепенно исчезло из-за появления сантехнических труб PEX. PEX изготовлен из сшитого полиэтилена, формы гибкой пластиковой трубки со сшитыми молекулами, которые обеспечивают большую долговечность и прочность.

Хотя медные трубы и фитинги по-прежнему широко распространены, многие профессиональные сантехники теперь используют гибкий PEX для всех новых конструкций, а также для большинства ремонтов и расширений существующих медных систем. PEX особенно удобен для домашних мастеров, которые считают, что различные методы соединения намного проще, чем пайка медных фитингов с помощью горелки.

Трубки PEX обычно соединяются либо с помощью обжимных соединителей, для которых требуется недорогой специальный инструмент, известный как обжимной инструмент, либо с помощью вставных соединителей, таких как популярные фитинги марки SharkBite. Оба метода можно использовать для соединения новых труб PEX с существующими трубами, но, поскольку вставные соединители не требуют специальных инструментов, они являются фаворитами среди домашних мастеров.

Смотреть сейчас: как заменить медную трубу на PEX

перед началом работы

Правильно установленные медные трубы имеют очень долгий срок службы — 50 и более лет. Фактически, медь выделяется как строительный материал. Его до сих пор можно найти в обшивке крыш и дымоходов. Медные трубы, которые позеленели и выглядят корродированными, возможно, не обязательно менять; они просто так выглядят.

Тем не менее, медные трубы рано или поздно приходят в негодность. Срок службы оригинальных медных труб подходит к концу, и не всегда легко понять, когда они нуждаются в замене. Когда медные трубы только начинают подвергаться коррозии, утечки не всегда проявляются и становятся очевидными, но есть ранние признаки, которые вы можете обнаружить. Любой или все эти признаки означают, что ваша медная труба выходит из строя.

• Запах.  Со временем вы можете начать замечать затхлый затхлый запах, который не можете определить. Еще больше сбивает с толку, если запах исходит от прачечной, ванной или детской комнаты, потому что вы, естественно, думаете, что запах связан с комнатой. Но запах больше похож на стоячую прудовую воду, и он сохраняется. Запах может быть вызван протечкой медных труб в стене или потолке.
• Проблемы со стенами или потолком.  На потолке или стенах могут начать образовываться широкие выпуклости. Это может быть связано с точечными утечками в меди, которая медленно капает на гипсокартон, вызывая его расширение. Вода может поступать и из других источников. Крыши, желоба и водосточные трубы являются источниками воды внутри стен и потолков, не связанными с медными трубами.
• Коррозия : Если вы откроете стену или потолок для какой-либо цели, например, для добавления изоляции, вы можете заметить, что медные трубы в стенах или полу стали зелеными, покрытыми коркой и коррозией. Такие трубы могут даже иметь точечные утечки, из которых начинает просачиваться вода, но так медленно, что капание еще не заметно.

Научитесь определять коррозию медных труб. Соединения медных труб, которые были приварены паяльной лампой, имеют потускневший, обожженный или серебристый вид. Это нормально и не связано с коррозией.

Ли Валлендер

Оборудование/инструменты

• Маркер
• Резак для медных труб
• Дрель-шуруповерт
• Инструмент для снятия заусенцев с медных труб
• Рулетка
• Труборез PEX

Материалы

• Трубка PEX
• Вставные прямые муфты
• Тройники с застежкой (при необходимости)
• Медные хомуты и винты (при необходимости)

1. Отключить воду

   Трубы водопровода находятся под давлением, и перед тем, как вы начнете с ними работать, вам нужно будет перекрыть воду и слить трубы. В вашей системе могут быть отводные запорные вентили, которые позволят вам перекрыть воду только на заменяемом участке трубы, или вы можете закрыть основной запорный вентиль, чтобы перекрыть воду во всем доме на время ремонта .

   Расположение запорного клапана домашней воды © Ли Валлендер

2. Опорожнение труб

   Водопроводные трубы будут продолжать удерживать стоячую воду и давление. Поэтому слейте воду из труб, открыв кран на самом нижнем уровне вашего дома, например, в подвале, раковине или ванной на первом этаже. Это позволит трубам стекать и предотвратит беспорядок, когда вы будете врезаться в медные трубы.

3. Отрежьте оба конца меди

   Отметьте медную трубу, чтобы указать секцию, которую вы заменяете. Удостоверьтесь, что участок замены выходит далеко за пределы области коррозии с обоих концов.

   С помощью резака для медных труб перережьте медную трубу на обоих концах заменяемой секции. Миниатюрный труборез — удобный инструмент для работы в ограниченном пространстве.

   Вертикальные секции трубы должны быть поддержаны, чтобы предотвратить их сползание внутрь стеновых полостей. Перед резкой прикрепите вертикальные трубы к стене или каркасу пола с помощью медных трубных хомутов и совместимых винтов.

   Ли Валлендер

4. Отрежьте ответвления для подачи приспособления

   Если секция медной трубы, которую вы удаляете, включает ответвления, идущие к сантехническим приборам, таким как туалеты, раковины, душевые кабины или ванны, вам также потребуется разрезать эти соединения с помощью трубореза. Если эти ответвительные соединения выполнены с помощью муфт или компрессионных фитингов, а не фитингов, припаянных методом пота, отсоедините их с помощью гаечного ключа.

   Вы можете воспользоваться этой возможностью, чтобы заменить линии подачи медных приспособлений на PEX. Если это так, удалите также медные соединительные линии. В противном случае оставьте их на месте для повторного подключения к новой секции трубы PEX.

   Ли Валлендер

5. Снимите заусенцы с обрезанных концов медной трубы

   Чтобы обеспечить хорошую посадку вставных соединителей, обрезанные концы медной трубы должны быть идеально гладкими и чистыми. Используя инструмент для снятия заусенцев с меди, сгладьте внутреннюю и внешнюю поверхность всех обрезанных медных труб.

   Пропустите инструмент на пару дюймов вверх по трубе, чтобы убедиться, что вся коррозия удалена. Даже если при визуальном осмотре вы считаете, что труба достаточно гладкая, вам все равно следует снять с нее заусенцы с помощью инструмента.

   Медная труба для удаления заусенцев © Ли Валлендер

6. Отрежьте трубку PEX

   Отмерьте и отрежьте трубку PEX достаточной длины, чтобы заменить удаленную секцию медной трубы, используя труборез PEX. Обязательно учитывайте любую длину, добавленную вставными соединителями. Немного отрежьте трубку PEX, чтобы оставить место для расширения и сжатия. Трубка PEX достаточно гибкая, чтобы вместить некоторые излишки.

7. Подключите PEX к медному проводу

   Очистите конец трубки PEX, чтобы удалить любые заусенцы или мусор. Измерьте и отметьте линию глубины на конце трубки, следуя спецификациям производителя разъема push-fit; сделайте то же самое на каждом конце медной трубы.

   Наденьте один конец вставного прямого соединителя на один из обрезанных концов медной трубы. Убедитесь, что труба полностью вошла в нижнюю часть соединителя, а соединитель достигает отметки глубины. Вставьте один конец трубки PEX в другое отверстие прямого соединителя, протолкнув его до упора до линии глубины.

   Повторите то же самое с противоположным концом области ремонта, соединив PEX с медной трубой с помощью другого прямого соединителя с нажимной посадкой.

   Ли Валлендер

   Наконечник

   При желании вместо прямого соединителя можно установить вставной шаровой кран для удобного перекрытия этого участка водопровода. Этот запорный клапан будет оставаться открытым большую часть времени и будет использоваться только в том случае, если трубы необходимо перекрыть для будущего ремонта. Однако нормы требуют, чтобы запорные клапаны располагались только в доступных местах — не устанавливайте запорный клапан, если после ремонта полость в стене будет закрыта.

8. Подсоедините линии питания приспособления к PEX

   Там, где удаленный сегмент меди также питал линии питания приспособлений, теперь вам нужно подключить эти линии питания к новой секции PEX.

   Это делается путем простого разрезания линии PEX с помощью резака для труб PEX, а затем с помощью вставного тройника для вставки в линию. Два выхода на тройнике подключаются к линии PEX, а третий выход питает линию подачи, идущую к приспособлению.

   При желании линии питания медных светильников также могут быть заменены на PEX.

   Ли Валлендер

3 уровня замены медной трубы на PEX

Когда вы сталкиваетесь с проржавевшими или протекающими медными трубами во время ваших проектов по реконструкции, у вас есть несколько градаций вариантов «сделай сам», от самых простых и наименее дорогих до самых сложных и дорогих.

Точечный ремонт меди с помощью PEX

Когда вы обнаружите протекающие медные трубы, вы можете использовать минимальный подход, вырезав неисправный участок и заменив его PEX. Часто можно обойтись установкой только одного разъема с нажимной посадкой в ​​этой области. Точечный ремонт медных труб часто встречается в любом старом доме.

Замена видимых участков меди на PEX

В качестве компромисса между полной заменой труб во всем доме и небольшими участками вы можете заменить большие участки (10 футов или более) открытых медных труб на PEX, разветвляясь там, где это необходимо.

Замена видимых участков — это решение, которое выбирают многие домашние мастера, потому что этот метод не такой амбициозный и дорогостоящий, как замена труб во всем доме. Хотя это может показаться сложным, этот вариант на самом деле не намного сложнее, чем вариант точечного ремонта. Это потому, что вы максимально удлиняете трубу, а не просто локализуете ремонт.

Заменить всю медь на PEX

Помимо затрат, лучшим долгосрочным решением является замена труб во всем доме, замена медных труб на PEX. Это включает в себя отключение и обход всех существующих медных кабелей и прокладку новых линий PEX по всему дому. Вы можете либо следовать текущему шаблону, либо начать заново с системой коллекторов и ответвлений PEX. В качестве побочного проекта по замене металлических труб на PEX вам потребуется повторно заземлить электрическую систему.

Убедитесь, что электрическая система заземлена

Одним из побочных эффектов замены металлических водопроводных труб на трубы PEX является потеря заземления для электрической системы дома.

В домах со старыми электрическими системами электрическая система иногда заземляется через металлические водопроводные трубы. Это не является обычной практикой для систем с автоматическими выключателями, которые обычно должным образом заземляются при установке, но это чаще встречается в старых системах, которые защищены предохранителями, а не автоматическими выключателями.

При замене металлических водопроводных труб на PEX этот непрерывный путь заземления может быть прерван, поскольку пластиковые трубы не являются электрическим проводником.

Кроме того, правила в некоторых сообществах могут требовать, чтобы вся водопроводная система была подключена к домашней системе заземления. Здесь также замена меди на PEX может нарушить это соединение. Проконсультируйтесь с местными властями по нормам и правилам для получения инструкций о том, как обращаться с сантехническими системами с использованием PEX.

По этой причине рекомендуется проверять правильность заземления вашей системы при замене металлических водопроводных труб на пластиковые.
