Как подсоединить люстру своими руками без помощи электрика

Любой потенциальный домовладелец, выполняя частичный либо полный ремонт в помещении в дальнейшем столкнется с процессом установки люстры. Поэтому, если он увидит на потолке несколько проводов, то задастся вопросом о том, как подсоединить люстру. Поэтому перейдем к последовательному и детальному рассмотрению особенностей монтажа люстры во внутреннем помещении домовладения. А также какие провода оттуда выходят и какой из них за что отвечает. Однако, перед рассмотрением этих особенностей стоит разобраться в определенных обозначениях, которые используются при подключении различных люстр, а также рассмотрим понятие, связанное с заземляющим проводом.

Условные обозначения.

Итак, контакты, которые используются для подключения электрической проводки на люстре имеют соответствующие обозначения в виде «L», что обозначает конкретную фазу; «N», что является обозначением нулевого провода; «РЕ», что является обозначение заземляющего провода с зелено-желтым оттенком. Однако, если люстра была произведена довольно давно, то таких обозначений может и не значиться. Поэтому с этим стоит разбираться в самостоятельном режиме.

Теперь рассмотрим, что представляет из себя заземляющий провод, который монтируется в нынешних люстрах. Его обозначение связано с символами «РЕ». В случае проведения электрической проводки в домовладении с заземляющим проводом, то его стоит подсоединить к той клемме, где присоединяется заземляющий провод люстры. Если проводка выполнена без использования данного провода, что характерно для старых квартир, то данный провод не присоединяется. Это никоим образом не сказывается на работоспособности люстры. Теперь перейдем к рассмотрению вариантов подключения.

Сперва перейдем к рассмотрению стандартного варианта установки люстры, где из люстры выходят несколько проводов, а после этого стоит перейти к рассмотрению более сложных вариантов в виде двух проводов из люстры и двух проводов из потолка. Здесь рассматривается вариант подключения однорожковой люстры, где одна лампочка и одноклавишный выключатель. Для этого потребуется несколько проводов, которые выходят из потолка, подсоединить к двум проводам, которые исходят из люстры путем скручивания или с использованием клемм и клеммной колодки.

Согласно установленных правил безопасности фазный провод подсоединяется к патрону (центральному контакту), а размыкается он с помощью выключателя. Многие специалисты советуют использовать данное правило, ведь в реальных условиях никто об этом не думает, а выключатель и люстра подключаются не думая.

Если в помещении исходит более 3-х проводов из люстры и 2 проводов из потолка, то в люстре должно быть более двух лампочек и использоваться одноклавишный выключатель. В этом случае используется несколько вариантов подключения, когда:

1. выключатель в активном положении, а лампочки горят одновременно;
2. каждая лампочка включается отдельным многоклавишным выключателем;
3. группы лампочек включаются каждой клавишей многоклавишного выключателя.

В случае, если с потолка идет 2 провода, то люстру подключают, как и в первом случае, а лампочки горят одновременно. В таком случае проблем с подключением не будет. Теперь перейдем к рассмотрению варианта, когда провода в люстре соединяются для включения каждой отдельной лампочки. Для решения данной задачи сперва стоит параллельно соединить все пары патронных проводов. После этого стоит перейти к отвинчиванию 1 и 3 клемм, изъять провод, идущий от левого патрона 1 клеммы и вставить в 3 клемму с правым проводом (от правого патрона).

В случае, когда из люстры исходит два провода и три провода из потолка. При такой вариации проводов устанавливается двухклавишный выключатель. Вначале стоит уделить внимание проводам, которые исходят из потолка, а затем стоит поискать общий провод. Для решения данной задачи может потребоваться индикатор фазы в виде отвертки с неоновой лампой внутри, что дает возможность отличить фазовый провод от иных (нулевой, заземляющий). После этого стоит по переключать клавиши в различные положения, и коснуться каждого провода поочередно с помощью щупа индикатора.

[reclam]

К общему будет принадлежать тот провод, которые отличается от иных или на нем появится свечение. Но если использование индикатора не подразумевается, то не стоит переживать. Для решения данной задачи стоит подсоединить к люстре два потолочных провода и поставить выключатель в активный режим, но обе клавиши. Если при этом включится свет, то все соединения сделаны правильно. А если возникло желание разобраться в ситуации более детально, то подключение двоих проводов стоит сделать таким способом, чтобы при включении обеих клавиш в активный режим свет не загорался. Так, можно найти провода, которые отходят от включателя. После этого стоит зажать общий провод в клемме, а другой, отходящий из потолка с двумя проводами люстры.

                В случае, если из люстры отходит 3 и более проводов и 3 провода из потолка. В этом случае используется многорожковая люстра, а выключатель используется двухклавишного типа.

В данном случае установка люстры аналогична предыдущему варианту. Вначале определяется общий провод из трех, которые выходят из потолка. Однако, выполнить такие действия можно благодаря индикатору или способом перебора, когда общим будет тот провод, во время отсоединения которого, лампочки не загораются. Затем к нему необходимо подсоединить по одному проводу из пар, которые исходят из каждого патрона люстры. Остальные два провода подсоединяются к свободным проводникам из пар, исходящих от патронов люстры.

Для того, чтобы было ясно, как осуществить подключение люстры, перейдем к рассмотрению схемы ее подключения. В первом случае 2 провода из люстры, 2 из потолка. Во втором случае 2 провода из люстры, 3 из потолка. В третьем случае подключение проходит аналогичным способом, но включение будет проходит лишь одной из клавиш. В четвертом случае 3 провода из люстры, 3 из потолка. В пятом случае 3 провода из люстры, 2 из потолка, где используется одноклавишный выключатель.

Иными словами, со способами подключения выключателей к люстре разобрались. А теперь перейдем к рассмотрению некоторых рекомендаций относительно энергетического потребления люстры. Если потенциальный светильник потребляет значительную численность электрической энергии, то стоит задуматься о замене простых лам накаливания на более современные аналоги источников света в виде люминесцентных или светодиодных лампочек, которые имеют компактный вид. Вместе с этим, они потребляют гораздо меньше электрической энергии, нежели в случае использования ламп накаливания.

Андрей

Задавайте вопросы в комментариях

Задать вопрос

Помогла ли вам статья?

Как соединить провода в люстре самостоятельно: инструкции и полезные советы

На первый взгляд кажется, что подключение светильников не представляет особой сложности. Разве это трудно – соединить провода? Однако в условиях реалий могут быть и такие ситуации (причем нередко), когда количество проводов в люстре не два, а три или более. А если они еще и разного цвета? Такой оборот уже существенно осложняет и запутывает ситуацию. Как соединить провода в люстре в этом случае?

В любом случае паниковать явно не стоит, как, впрочем, и делать все наугад. Неправильное подключение осветительных приборов грозит разными последствиями, от поражения электрическим током до короткого замыкания. Поэтому даже к такому легкому делу необходимо относиться серьезно и ответственно.

Особенности работы ламп

Электрический ток в домашней проводке протекает по замкнутому контуру, который образован фазным и нулевым проводником. Это и позволяет лампочке светиться, так как электроны проходят через ее спираль. Но если его не подать на один из потенциалов, то и свечения не будет. Соответственно, лампочка будет гореть, пока есть напряжение, и погаснет при прекращении подачи на фазу или ноль, а также при обесточивании электроэнергии.

В то же время, согласно правилам безопасности, разрываться должна именно фаза. В противном случае при замене ламп с перегоревшей нитью накала, даже при отключенном выключателе, сохраняется риск поражения электрическим током. Для этого достаточно коснуться заземленной токоведущей части. Об этом стоит помнить каждому, кто желает знать, как подключить обыкновенный светильник или светодиодную потолочную люстру.

Но когда же отрезана фаза, то на патрон подается рабочий ноль, а он уже точно не способен принести вред человеческому организму.

Как маркируются провода

В старых жилых постройках, возведенных еще со времен СССР, проводка имеет лишь два провода: фазу и ноль. И чаще всего провода не имеют цветовой маркировки, поэтому запутаться легко. С квартирами в современных многоэтажных строениях все несколько проще – здесь уже присутствует цветовое обозначение.

Со времен СССР прошло уже много лет, и сегодня существуют правила, которые установил Европейский комитет электротехнической стандартизации. Они приняты в странах Европы, Китае, Российской Федерации. То есть теперь проблем с тем, как правильно подсоединить провода люстры, возникнуть не должно.

Согласно этим нормам, проводка маркируется следующими цветовыми оттенками:

• Рабочий ноль должен быть обозначен одной латинской буквой N, цветовой оттенок – обычно синий.
• Фаза – L, а цвет – серый, черный, коричневый.
• Нулевой защитный проводник (заземление) – обозначается уже двумя латинскими буквами PE, цвет – желто-зеленый.

В других странах цветовые обозначения могут отличаться от приведенных выше. Это обусловлено датой выпуска электрических приборов и типа кабелей внутри помещения. Как выше уже было отмечено, провода в постройках Советского Союза были одного цвета, и чаще всего – белого. В этом случае следует уметь определять где фаза, а где ноль. И об этом как раз пойдет далее речь.

Определяемся с проводами

Как подключить люстру с 3 проводами, когда документация к осветительному прибору не сохранилась? Такое иногда бывает, да и цветовая маркировка вовсе может отсутствовать, что актуально для старых домов. В этом случае попробуй определить, где, фаза, а где ноль. В такой ситуации лучше всего воспользоваться индикаторной отверткой, которая точно есть у каждого электрика.

При этом если к люстре подходят только два провода, то если вы их перепутаете, люстра все равно будет работать, хоть ток будет подан на боковой контакт для цоколя. Однако если их больше, то сработают вводные автоматы.

Определение принадлежности проводов делается так – жалом следует коснуться оголенного провода, а палец руки прижимается к торцевой части инструмента. Если напряжение присутствует (фаза), то индикатор загорится, в противном случае он гореть не будет (ноль или заземление). Конечно, это стоит делать, когда выключатель находится в положении «ВКЛ».

Помощь мультиметра

Что понять, как соединить провода в трехрожковой люстре в старом жилом доме для определения их принадлежности помимо индикаторной отвертки можно воспользоваться мультиметром. Такой прибор также полезно держать в доме каждому домашнему мастеру.

Для начала стоит сделать небольшую проверку: прибор поставить в режим прозвонки (значок диода с зуммером, обозначающим звуковой сигнал) и на короткое время закоротить щупы. Раздастся сигнал, который будет свидетельством того, что прибор исправен, а предел измерений выбран правильно.

Собственно сама процедура определения нуля и фазы:

• Чтобы понять, как соединить провода пятирожковой люстры, сначала из нее стоит выкрутить лампы. В патроне визуально определяют контакты. Пружинящий в центре соответствует фазе, тогда как вся металлическая резьба (служит для вкручивания цоколя) – это уже ноль.
• Нахождение нуля на проводах. Одним щупом следует коснуться боковой резьбы любого из патронов, а другим поочередно касаться оголенной части проводов, идущих к люстре.
• Звуковой сигнал даст знать о том, что нулевой проводник найден – его лучше сразу отметить маркером или любым другим способом.
• Нахождение фазного проводника. Делается все так же, только один щуп прикасается к пружинному контакту посередине, а другой – по очереди к оставшимся проводам. Тот же звуковой сигнал уведомит о фазе, которую также следует как-то пометить.

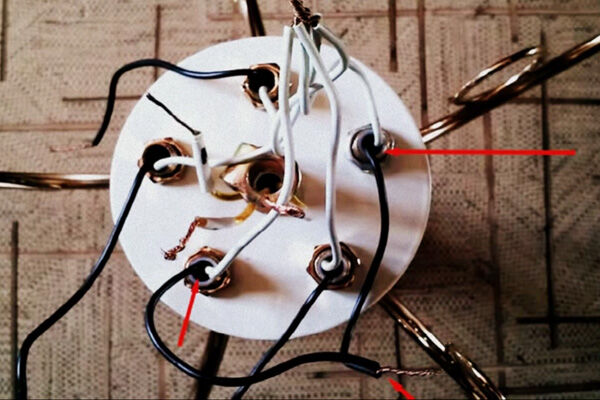

После определения фазы и нуля стоит перейти к определению количества контуров. Для этого одним щупом касаются найденного фазного проводника, а другим – поочередно к пружинящему контакту в каждом патроне.

Определение контуров также поможет ознакомиться с тем, как соединить провода люстры и проводки. Если он один, то звуковой сигнал будет раздаваться при касании контакта в каждом патроне. Если часть контактов не подает «признаков», тогда второй щуп стоит прикладывать к другому проводу. Наличие звукового сигнала будет свидетельством того, что другой проводник тоже фазный, а вся система уже двухконтурная.

Иногда третий провод может означать заземление, что также свидетельствует о системе с одним контуром. Проверка в этом случае сводится к следующему – один щуп на любую металлическую деталь люстры, а другой – к третьему проводнику. Также должен появиться звуковой сигнал.

Необходимая оснастка

Когда проводники найдены и определено количество контуров, можно переходить к рассмотрению способов подключения осветительных приборов. Что может понадобиться для такой работы?

Чтобы сделать все правильно, не обойтись без помощи определенной оснастки:

• индикаторной отвертки;
• мультиметра;
• пассатижей или плоскогубцев;
• ножа;
• изоленты.

Ко всему прочему для решения задачи, как подключить люстру с 6 проводами, 3 или 2, понадобится стремянка либо устойчивая подставка, паспорт на люстру (если он сохранился) маркер, чистый лист бумаги. Соединение проводов лучше производить не методом скрутки (что даже запрещено ПУЭ), а использовать клеммную колодку на три контакта. Она продается в любом строительном отделе хозяйственных магазинов и стоит недорого.

Техника безопасности

Для того чтобы подключить люстру, не обязательно вызывать электрика. С такой работой может справиться каждый, было бы желание и время. В то же время следует придерживаться определенных правил. Прежде всего, не следует делать скрутку для объединения несколько лампочек в отдельные группы. Со временем будет происходить окисление, качество контакта ухудшится, место соединения проводов станет нагреваться. В результате это приводит к риску возгорания. Поэтому рекомендуется прибегать к пайке.

Как соединить провода в люстре на потолке? Делать это следует исключительно через клеммные колодки. Как правило, большинство современных светильников уже укомплектованы ими, для старых люстр следует покупать их отдельно. Но иногда толщина группы жил может превышать размеры отверстия клеммной колодки. В этом случае оно заливается оловом и к этому месту припаивается провод.

Помимо этого проводить подключение следует только после подачи электроэнергии в квартиру или дом, причем можно обесточить все жилище либо выключить только автомат на линии освещения, где будет производиться работа.

Также следует учитывать еще ряд важных моментов:

• Ручки используемого инструмента должны быть изолированы без признаков повреждений.
• Перед началом работ всегда следует убедиться в отсутствии напряжения на проводах.
• Под ноги стоит положить коврик из любого диэлектрического материала.

Теперь стоит разобраться с тем, какие схемы подключения осветительных приборов существуют на сегодняшний день.

Подключение к двум проводам

Как соединить провода в люстре, когда их только два? Во многих квартирах старых построек обычно с потолка свисают только фаза и ноль. В этом случае управление люстрой осуществляется только одним способом – лампы зажигаются все сразу, если их больше чем одна (2, 3, 5 и т. д.). Это соответствует одноконтурной системе освещения.

Если люстра рассчитана на одну лампу, то особых трудностей не предвидится, но при наличии двух, трех и более следует провести дополнительную подготовку. Первым делом стоит объединить все фазные провода в люстре в единый контакт. Таким образом, формируется один контур. То же самое следует проделать и с другими проводами. Во многих люстрах обычно фаза и ноль разного цвета, как правило, коричневый или черный и синий соответственно.

В некоторых моделях группы уже объединены производителем, так что все оставляем как есть. В то же время некоторые осветительные приборы находятся в металлическом корпусе и имеют третий заземляющий провод. Но так как в нашем случае ему не найдется применение, то его следует обрезать, изолировать, ведь он полностью исключается из процесса.

Общий порядок работ того, как соединить провода в люстре, будет таковым:

• Для начала следует определить какая из жил с потолка чему соответствует.
• Наносятся соответствующие пометки.
• Теперь остается подключить провода люстры с потолочными жилами. Причем начинать лучше с соединения нулевых проводов.
• Далее соединяются фазы.
• Проводится крепление люстры к потолку.
• Делается проверка работоспособности светильника.

Если следовать изложенной выше инструкции, то особых трудностей возникнуть не должно.

Подключение с защитным проводом

В этом случае это свидетельствует о том, что электрическая сеть жилого дома выполнена согласно современным стандартам. Здесь уже используется защитный ноль соответствующей расцветки. Трудностей здесь возникнуть также не должно, поскольку подключение проводится в соответствии с цветовым обозначением проводов.

Если приобретенный осветительный прибор выполнен в металлическом корпусе, то провод заземления в люстре обязательно присутствует, как незаменимый атрибут. И если ранее было упомянуто, что его следует изолировать от остальных, то теперь он подключается к соответствующему выводу с потолка через колодку.

Что делать, когда все провода одинакового оттенка, мы теперь знаем. Индикаторная отвертка или мультиметр помогут найти их принадлежность.

Финальная стадия подключения люстры

После соединения проводов люстры с потолочными выводами остается подключить выключатель. Это уже является завершающим этапом всей работы. Как нам теперь известно, с его помощью разъединяется именно фаза во избежание поражения электрическим током при случайном касании токоведущих частей. Что касается нулевых и заземляющих проводов, то они идут напрямую к лампам в обход выключателя.

Во многих магазинах в продаже есть устройства с разным количеством клавиш. Присутствует широкий ассортимент одноклавишных выключателей. Однако есть и другие варианты. Например, для люстры на 5 лампочек двойной выключатель будет оптимальным выбором. Также есть и трехклавишные аналоги.

Одноклавишный выключатель

Это самая простая схема, которая позволяет включать и выключать все лампы в люстре сразу (если их несколько). Как правило, такой вариант актуален в тех случаях, когда с потолка свисают только два провода, соответствующих фазе и нулю. Причем независимо от того, сколько проводов у самой люстры.

Непосредственно сам процесс сводится к соединению проводки в самом устройстве и установки его на стену. То есть на входной клемме прикручивается фаза от распределительной коробки, другой провод, который идет на люстру, соединяется с выходом.

Двухклавишный выключатель

Как соединить провода люстры на двойной выключатель? Здесь схема осложняется тем, что присутствует уже два фазы вместо одной.

Такие выключатели актуальны для формирования двухконтурной системы освещения – лампы просто группируются на несколько категорий:

• 1+1;
• 1+2;
• 2+2;
• 2+3;
• 3+3;

Подобных групп может быть и больше, поскольку тут все зависит от количества ламп в люстре. Само подключение производится аналогичным способ как при выключателе с одной клавишей, но с небольшим исключением. Теперь к его входу подводится один фазный провод от распределительной коробки, а от выхода идут уже два провода к каждой группе ламп.

Трехклавишный вариант

Такие выключатели уже актуальны для многорожковых люстр, где ламп может более 5. Здесь можно уже сформировать не две, а целых три независимые группы. Соответственно к осветительному прибору должны подходить три фазы, помимо рабочего нуля и защитного (если таковой вообще имеется в проводке квартиры или дома).

Подключение делается точно таким же образом, как мы уже рассматривали, только здесь отличием будет то, что на выходе выключателя уже три провода, которые пойдут к группам ламп. На входе же находится все та же фаза от распределительной коробки.

Современные люстры

Что касается современных светодиодных потолочных люстр, то их подключение проводится таким же образом, как и обычных ламповых люстр. Однако они не предназначены для сети в 220 В, им нужно напряжение поменьше и для этого в корпусе спрятан специальный понижающий модуль. Остается только соединить провода: фазу, ноль, заземление (если есть). Как это сделать, нам теперь известно.

В то же время следует понимать, что такие светильники в основном производятся в Китае, а это значит, что их качество напрямую зависит от производителя и соответственно стоимости люстры. По этой причине лучше не выбирать самые дешевые варианты, стоит купить вариант подороже, но зато прослужит он намного дольше.

Заключение

Как можно заметить задача, как подключить люстру с 3 проводами или более, не должна вызывать особых трудностей.

Главное, соблюдать элементарные правила и ни в коем случае не игнорировать технику безопасности. Тогда и результатом можно остаться довольным и избежать поражения электрическим током.

различные варианты и основные правила

На первый взгляд, подключение люстры – простой вопрос. Для электриков он действительно несложный, но для неспециалистов может оказаться настоящей проблемой. Из потолка и люстры может выходить два, три или больше проводов. О том, как их правильно соединить, и пойдет речь в этой статье.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Заземляющий провод есть только в домах новой постройки. В старых зданиях он может появиться только после проведения капитального ремонта с заменой электропроводки.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю – нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза – L, ноль – N.

Если заземляющий провод есть только в потолке или только в люстре, его нужно заизолировать.

Читайте также: Чем отличается зануление и заземление

Правила соединения проводов

В ходе выполнения работ провода в люстре в ряде случаев надо будет группировать. Для этого можно использовать традиционные скрутки, но обязательно дополнительно закрывать их защитными колпачками, а перед этим желательно пропаять. Изолента для этого не подойдет: она со временем рассохнется и не сможет обеспечивать требуемую защиту.

Провода, выходящие из люстры, надо соединять с проводами, ведущими к выключателю. Скрутки для этого не подходят. Их нужно заменить клеммными зажимами. Чаще всего люстры комплектуются ими изначально.

Как правильно подключить провода к люстре

Количество проводов, выходящих из потолка и из люстры, может быть разным. Поэтому ниже мы будем рассматривать возможные комбинации и способы соединения.

Из потолка и из люстры выходит по два провода

Это самый простой вариант. В данном случае один провод люстры (все равно какой) соединяем с потолочным нулем, второй – с фазой. Если в люстре несколько ламп, загораться они будут одновременно.

Так выглядит схема поключения люстры в этом случае

Из потолка выходит два провода, а из люстры – три

Такой вариант возможен только в одном случае: третий провод в люстре является заземляющим. Он отличается желто-зеленой изоляцией. Его придется просто заизолировать. Дальше поступаем, как в предыдущем случае.

Из потолка выходит три провода, а из люстры – два

Такое возможно в двух случаях:

1. Один из проводов в потолке – заземление. Его не нужно никуда подключать, а только заизолировать. Теперь можно считать, что из потолка выходит два провода, и поступать, как в первом рассмотренном варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможна установка двухклавишного выключателя. Если из люстры выходит всего два провода, то устанавливать такой выключатель особого смысла нет, потому что все лампы (если их больше одной) все равно будут зажигаться одновременно. В этом случае может быть два варианта соединения:

• Заизолировать один потолочный фазный провод и дальше действовать так, как будто из потолка выходит только два провода (этот вариант рассмотрен выше).
• Соединить оба фазных потолочных провода с одним из проводов люстры, а нулевой провод из потолка соединить со вторым проводом из люстры. В этом случае, если пользоваться двухклавишным выключателем, включаться освещение будет любой клавишей, а выключаться только при переводе обоих клавиш в положение «выключено».

Из потолка выходит два провода, а из люстры – больше трех

Такое возможно, если люстра рассчитана на несколько ламп и провода для подачи напряжения на каждую из них не сгруппированы производителем определенным образом, а просто выведены наружу: по два для каждой лампы плюс общее заземление.

Сначала надо сразу найти выходящий из люстры заземляющий провод и, если он есть, заизолировать его. Все оставшиеся провода предназначены для подключения к потолочному нулю и фазе. Они отличаются цветом. Соответственно, требуется сгруппировать (соединить друг с другом) выходящие из люстры провода одного цвета. Далее одну группу нужно соединить с потолочной фазой, вторую – с потолочным нулем. Все лампы в люстре после подключения будут загораться одновременно.

Так в этом случае подключается люстра к выключателю

Из потолка выходит три провода, а из люстры – больше трех

В данном случае конструкция люстры такая же, как в предыдущем, но наличие третьего потолочного провода вносит изменения в схему ее подключения.

Три провода могут выходить из потолка в двух случаях:

1. Один из них – заземление. Его нужно соединить с заземлением люстры, а если такого провода нет, просто заизолировать. Дальнейшие действия такие же, как в предыдущем варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможно использование двухклавишного выключателя. Он применяется, чтобы включать не все лампы сразу, а группами. Для этого провода, выходящие из люстры (они двух цветов), нужно разбить уже не на две, а на три группы. Необходимо выполнить следующие действия:

• Соединить между собой провода одного цвета и подключить их к потолочному нулю.
• Все остальные выходящие из люстры провода второго цвета нужно произвольно разделить еще на две группы и каждую из них подключить к одному из фазных потолочных проводов. В результате их можно будет включать раздельно.

Такой способ подключения удобно использовать для люстр, в которых три и больше ламп. Провода можно сгруппировать и подключить таким образом, что, например, в трехрожковой люстре одной клавишей двухклавишного выключателя будет включаться одна лампа, второй – две, а двумя одновременно – три. По такому же принципу можно подключать люстры с бо́льшим количеством рожков, группируя их произвольным образом.

Так подключается люстра, если используется двухклавишный выключатель

Из потолка выходит четыре провода, а из люстры – три или больше

Такое возможно только в одном случае: один из потолочных проводов – заземление, а оставшиеся три – это две фазы и ноль. Потолочный заземляющий провод нужно соединить с заземлением люстры или заизолировать. Дальнейшие действия такие же, как в пункте 2 предыдущего варианта.

Читайте также: Как починить расшатанную розетку

Заключение

Как видно из приведенного выше, в различных вариантах подключения проводов к люстре есть общие правила. Важно соблюдать их на практике, и тогда установка люстры не будет вызывать затруднений.

Как подключить провода к люстре

Содержание статьи

• 1 Что такое фаза, ноль и заземление
• 2 Нейтраль или фаза на выключатель?
• 3 Виды соединения проводов
• 4 Виды подключения
  • 4.1 Подключение к одинарному выключателю
  • 4.2 Видео подключения люстры к одинарному выключателю
  • 4.3 Как подсоединяется светильник к двойному выключателю
  • 4.4 Видео подключения люстры к двухклавишному выключателю
  • 4.5 Подключение люстры с вентилятором
  • 4.6 Подключение LED люстры
  • 4.7 Подключение люстры с ПДУ
• 5 Заключение

Электрики легко и быстро выполняют подключение люстры. Однако для неспециалистов это сложный процесс. Тем более существуют люстры с одной и несколькими лампами. Устанавливаются также осветительные приборы с вентилятором или LED источниками света. Поэтому для правильного соединения нужно знать особенности процесса в конкретной ситуации.

Что такое фаза, ноль и заземление

Провод заземления — имеет желто-зеленую изоляцию.

Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».

Примечание! Электрокабели с заземлением всегда прокладываются в новостройках. В старых домах «земля» встречается только после замены электрической проводки. Если выполняется подключение люстры с 3 проводами, один из которых заземление, тогда можно желто-зеленую жилу игнорировать или соединить с такой же в потолке.

Фаза представляет собой проводник, изоляция которого чаще имеет коричневый, черный или белый цвет. Однако производители также используют и другие цветовые решения. Именно по фазе ток движется к потребителю. На электрических схемах она обозначается литерой«L».

Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.

Совет! После определения нуля и фазы рекомендуется выключить автомат в электрощитке. Чтобы не запутаться во время подключения люстры, необходимо пометить жилы с помощью изоленты или маркера.

Нейтраль или фаза на выключатель?

На первый взгляд, схема подключения люстры при разрыве нуля такая же, как и при установке выключателя на фазе. Однако в первом случае светильник всегда находится под напряжением. Поэтому существует вероятность, что при выполнении работ человека «ударит током». Это может произойти во время замены перегоревшей лампы или в процессе подключения осветительного прибора. Кроме того, при повреждении изоляции или электросоединений внутри люстры существует вероятность замыкания проводника на корпус. В этом случае во время соприкосновения со светильником человек почувствует сильный электрический разряд. Его последствия могут быть даже смертельными при определенных условиях. Поэтому советуем заранее проверить какой провод разрывает выключатель и если там ноль, то поменять его на фазу в распределительной коробке.

Виды соединения проводов

Необходимо выполнять соединение проводов по существующим правилам. Ведь такие места отличаются большим сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит безопасное и безаварийное использование светильника. Выполняется такая работа с помощью:

1. Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
2. Сварки, выполняемой после скрутки однородных жил и с помощью специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
3. Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, алюминиевых или медно-аллюминиевых гильз.
4. Болтов, позволяющих соединить провода из меди и алюминия. Однако между жилами обязательно нужно проложить шайбу из стали.
5. Винтовых клеммников, используемых при соединении однородных и разнородных жил.
6. Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
7. Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов путем отжатия специальных рычажков на изделиях.

Важно! Соединять напрямую провода из алюминия и меди нельзя, потому что материалы несовместимы гальванически. В месте их контакта даже при небольшом уровне влажности начинает происходить электрохимическая реакция. В результате соединение окисляется и начинает нагреваться. Это приводит к оплавлению изоляции, короткому замыканию или отгоранию провода.

Виды подключения



Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю. При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

Подключение к одинарному выключателю

Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.

Видео подключения люстры к одинарному выключателю

Как подсоединяется светильник к двойному выключателю

Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.

В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.

Видео подключения люстры к двухклавишному выключателю

Подключение люстры с вентилятором

Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.

Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.

Подключение LED люстры

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.

Подключение люстры с ПДУ

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.

Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.

Заключение

Во время соединения проводов необходимо соблюдать существующие правила. Нельзя допускать прямого контакта алюминия и меди. Для соединения таких жил проще всего использовать клеммники. Чтобы не допустить ошибки при установке люстры, рекомендуется сначала изобразить на бумаге схему подключения.

---

Если остались вопросы, задавайте их комментариях. Мы постараемся дать развернутый ответ на них.

Поделиться

Как подключить люстру – пошаговая инструкция!

Оглавление:

1. Как правильно подключить люстру
2. Инструменты и меры предосторожности
3. Подготовка
4. Подключение к выключателям
5. Соединение проводов
6. Видео

На первый взгляд несложная операция по подключению люстры может стать серьезным испытанием для человека, который не знаком с электрикой. Вокруг изделия множество соединений и проводов, а куда их подключать не понятно. Кроме того, все изделия разные, и может казаться, что техника тоже отличается. Но если разобраться один раз, как правильно подключить люстру, то в дальнейшем этот вопрос не будет вызывать недоумения и трудностей.

Инструменты и меры предосторожности

Подключить светильник не сложно, но без некоторых инструментов не обойтись:

• Пассатижи применяются для обеспечения надежного контакта на скрутке.
• Паяльник. Чтобы не ослаб контакт между проводами, их нужно припаивать после соединения друг с другом.
• Нож для зачистки изоляции.
• Индикаторная отвертка поможет проверить наличие фазы.
• Изолента для изоляции скрутки.

Работа с сетью представляет опасность для жизни, поэтому нельзя пренебрегать такими мерами предосторожности:

• Обязательно отключать напряжение на автоматике в электрощитовой.
• Проверить, чтобы было отключено напряжение. Выполняется с помощью тестера или специальной отвертки.

Подготовка

Если вы немного знакомы с тем, как работают электросети, то вам не нужны советы. Вы сможете своими руками установить бра и светильник. Но если вы столкнулись с подключением электрики в первый раз, то рекомендуем последовать советам экспертов. Подключение может оказаться не таким сложным процессом, как кажется человеку, который столкнулся с этим впервые.

В качестве меры осторожности следует перевести автоматический выключатель в электрощитовой в режим «отключено», чтобы при подключении светильника питание отсутствовало. Кнопки выключателя тоже должны быть выключены.

Главное, разобраться с двумя нюансами:

• Какой провод является фазным а какой нулевым. Перед тем, как делать монтаж люстры, нужно понять, какие части системы будут под напряжением. Если здание построено давно, то жилы имеют одинаковый цвет. В новостройках провода бывают разноцветными. Маркировка по цвету может иметь разное значение. Прозвон (проверка напряжения) поможет понять, где какой провод. Ориентироваться только на цвет не нужно.
• Заземляющий проводник. Чтобы ток уходил в землю, когда по проводнику идет напряжение, используется заземление. Он присутствует после проведения капитального ремонта или в новостройке. По нормативам провод заземления должен быть определенного желто-зеленого цвета. Если после подключения двух жил заземления их не изолировать, то это может привести к короткому замыканию.

При сделанной проводке разобраться с системой не трудно. Из нескольких проводников, торчащих на потолке, один будет фаза, другой – ноль.

Чтобы увидеть, как подключить люстру к двухклавишному выключателю, нужно найти две фазы и ноль. Для прозвона используется мультиметр или отвертка с индикаторной лампочкой. Когда есть напряжение, она загорается. Напрямую к люстре всегда подходит ноль, а фаза должна разрываться выключателем. Это делается в целях безопасности, чтобы при замене лампочки человека не ударило током.

Для прозвона проводов нужно использовать такую технику:

• Переключатель нужно поставить в положение «вольты».
• Выбирается шкала более 220 В.
• Щупами нужно касаться проводов. Нельзя прикасаться к оголенным проводом руками.
• Если два провода оказались фазами, то никакой реакции у прибора не будет. Третий провод будет ноль.
• Для проверки нужно соединить фазы с нулевым элементом.
• Индикатор показывает 220 В. Это указывает на то, что пара найдена.
• Сделайте собственные маркировки, чтобы не запутаться. Можно использовать яркие маркеры или кусок липкой ленты. Фазу важно обозначить красным цветом, а ноль – синим.

Если у вас дома есть индикаторная отвертка, то самостоятельно проверить электричество будет еще легче. Отвертка должна коснуться оголенного проводника. Если лампочка загорелась, значит, вы нашли фазу. Если реакции нет, значит, перед вами ноль.

Гораздо проще разобраться с двумя проводами. Если нет третьего элемента, то один провод – это фаза, а второй – ноль. Тут все просто.

Подключение к выключателям

Чтобы подключить люстру с 2 проводами, нужно один из элементов светильника прикрутить на фазу, а другой – монтировать на ноль. При этом не имеет значение, какой предмет к какому соединять.

При двухклавишном выключателе и при наличии двух фаз на потолке, есть несколько вариантов монтажа:

• Все фазы скручиваются в одно целое. Затем к ним подключается провод с бра или другого светильника. Освещение будет активироваться от любой из клавиш.
• Одну фазу нужно использовать, соединив с нулем. Второй провод – изолировать. На выключателе будет работать только одна клавиша. Вторая будет не задействована.

Если на светильнике несколько лампочек, то и проводов будет несколько. Желто-зеленый – цвет заземления. Нужно отыскать такое же изделие на потолке и соединить элементы между собой. Также есть вариант игнорировать элемент, если похожего изделия нет на потолке.

Паниковать не стоит. Разобравшись, как осуществляется монтаж, станет ясно, что установка не намного труднее, чем с двумя проводами.

Принцип подключения одинаковый во всех случаях. Чтобы подключить люстру с 3 проводами, нужно убедиться, какие два элемента относятся к фазам, а какой – к нулю. Обычно в электрике ноль обозначается синим цветом, но лучше проверить его на индикаторе. Следующие шаги такие:

• Все элементы нужно соединить в одно целое.
• Происходит группировка. Мастер произвольно разбивает лампочки, которые будут относиться к одной или другой клавише. Если люстра имеет пять рожков, то можно разбить количество светильников по своему усмотрению. Привычным вариантом является 2+3, но для экономии электроэнергии некоторые используют схему 1+4.

Схема подключения изделия к выключателю с одной клавишей такая:

• Все проводники, имеющие одну маркировку, скручиваются в единое.
• Соединяются с проводам на потолке. Важно, чтобы провода скручивались между собой оголенными частями. Если вы захотите включить свет в комнате, нажмете на клавишу, то свет будет исходить от всех лампочек.

Соединение проводов

Проведение электрики в доме требует опыта. При подключении люстр нет мелочей, которые не имеют важного значения. Необходимо проводить установку строго по схеме. Если нужно объединить все провода, то процесс кажется простым: все элементы скручиваются, а потом на них надевается колпачок для защиты. Все не так легко.

Если не паять соединения, то скрутка начнет нагреваться в момент эксплуатации, что приведет к окислению металла. Для мастера, который умеет работать с паяльником, соединить все части с помощью этого прибора не составит труда. Когда между частями установится контакт, то оно не вызовет сложностей.

Неважно, что вы хотите сделать: подключить люстру с 4 проводами или с двумя, но просто соединять элементы выключателя и проводов на потолке не достаточно. Скрутки не подходят с точки зрения безопасности. Электрики используют специальные зажимы, называемые клеммными, типа WAGO. Для работы с ними не требуются дополнительные инструменты, такие как отвертка и пассатижи. Достаточно вставить жилу в клеммный зажим и пальцами прижать пластину.

В комплектацию люстр некоторых производителей входят эти приборы. Но даже если их нет в коробке со светильником, их легко заказать в любом строительном магазине.

Те, кто пытался вставить скрутку, состоящую из нескольких проводов, заметили, что сделать это сложно. Отверстие кажется очень маленьким. Чтобы решить эту проблему, к отверстию припаивают проводник. Его удобно вставлять в коробку.

Если у вас проводка с несколькими жилами (жила не монолитная, состоящая из нескольких проволочек), и ее вам нужно подключить к элементам на потолке, тогда нужно облудить провод припоем. Это делается для того, чтобы внутри винтового клеммника жилки провода не расползались под давлением винта. Если применяете зажимы типа WAGO, тогда лудить провод не нужно, так как прижим осуществляется плоской пластиной.

После соединения, жилы изолируют (в случае паяных или сваренных скруток), аккуратно укладывают либо в коробку люстры (располагается у основания), либо под потолок, если используется подвесной или натяжной потолок.

Видео

пошаговый мастер-класс как подключить люстру (150 фото)

В жизни каждого мужчины наступает момент, когда необходимо повесить новую люстру или заменить старый вариант. Конечно, можно вызвать специалиста, и доверить всю работу ему. Но при обладании некоторыми навыками и соблюдении техники безопасности можно произвести работы по самостоятельному подключению люстру.

В этой статье мы постараемся дать пошаговую инструкцию, о том, как правильно и безопасно подключить люстру.

Краткое содержимое статьи:

Необходимые инструменты для проведения работ

Для проведения качественной установки люстры, вам необходимо подготовить инструмент, который пригодиться во время работы.

• Отвертки. Необходимо приготовить три вида отверток. С плоским концом, фигурную и индикаторную отвертку.
• Плоскогубцы
• Нож
• Вольтметр
• Изоляционная лента или соединительные клеммы.

Подготовительные работы

Прежде чем начать установку новой люстры, вам необходимо демонтировать старую люстру. Рекомендуем производить демонтаж при отключенном энергоснабжении помещения.

После того как сняли люстру, вам необходимо определиться с проводами по которым происходит питание.

В основных вариантах к люстре подходят три провода. Это фаза, ноль и заземление. Для правильной установки люстру, необходимо определить какой провод соответствует указанным маркировкам.

Виды проводов

• Заземление. Провод заземления определить очень просто. Изоляция провода окрашена в желто-зеленый цвет.
• Фаза. Обычно фаза проходит по проводу имеющий коричневый цвет.
• Ноль. В обычных вариантах изоляция такого провода окрашена в синий цвет.

Для более точного определения, где фаза или ноль, необходимо воспользоваться индикаторной отверткой. Дотронувшись кончиком отвертки до оголенного провода, точно определите, по какому из проводов проходит фаза.

После этого внимательно рассмотрите провода на люстре. Если на люстре несколько рожков, то от каждого рожка будет отходить по два провода. Один нулевой, другой с фазой.

Обычно однотипные провода в люстре окрашены одинаковым цветом. Поэтому при присутствии нескольких рожков следует скрутить провода одного цвета в один жгут, а другого цвета в другой.

В результате у вас в конструкции люстры будет три провода: фаза, ноль, заземление.

Подключение люстры

После того как определили с проводами на люстре и на потолке, можно приступать к подключению люстры своими руками.

Для удобной установки люстры рекомендуем воспользоваться стремянкой. Вы будете чувствовать себя более комфортно в таких условиях.

Не рекомендуем использовать стулья или другие варианты. Во-первых, вы можете не дотянуться до потолка со стула, во-вторых, стул или другой способ является не очень устойчивым вариантом.

После установки стремянки можно приступать к основным этапам подключения. В начале, необходимо соединить провода заземления на люстре и потолке.

Напоминаем, что все работы по подключению люстры необходимо проводить при отключенном электричестве в помещении. Для этого на счетчике необходимо отключить клавиши или вывернуть пробки, если они присутствуют.

Соединив провода заземления, можно приступать к соединению проводов с фазой и нулем. В обычных случаях производят соединение проводов с помощью скрутки.

Стоит помнить, что таким вариантом можно воспользоваться, если провода на потолке и люстре имеют одинаковый состав. Можно соединять вместе только медные или алюминиевые провода.

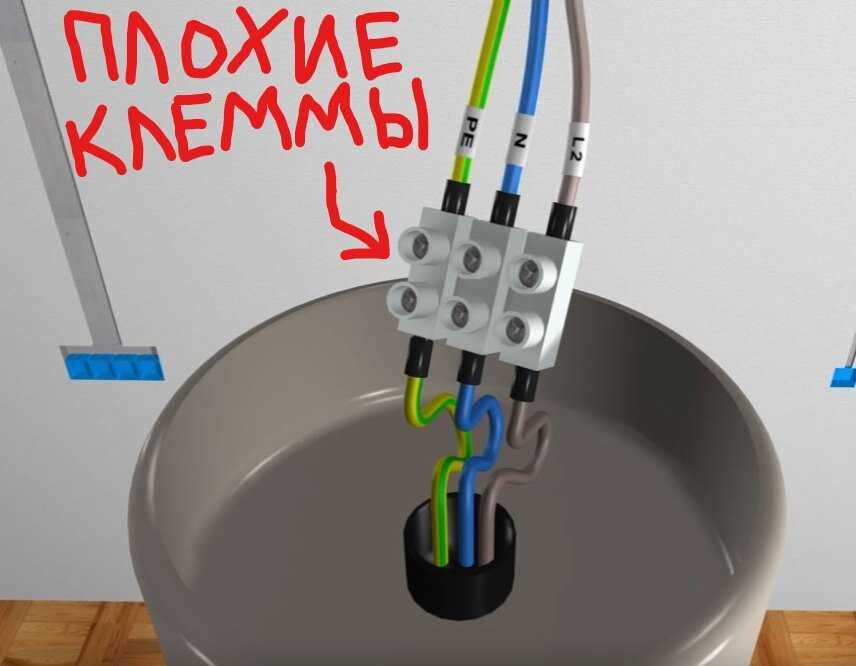

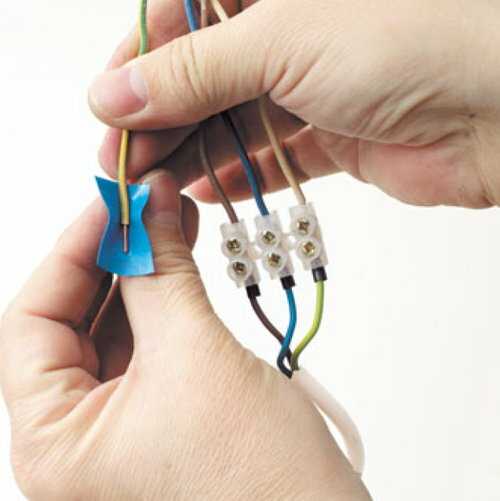

Если у вас разнотипные провода, то советуем воспользоваться соединительными колодками. При однотипных проводах так же можно воспользоваться колодками.

Проверка подключения

После окончания работ по соединению проводов следует проверить изоляцию в местах соединения. После этого можно подать электричество и проверить качество работы.

Как видите каких-либо сложностей для того, что бы правильно повесить люстру, не существует. С этим может справиться любой желающий.

В конце статьи напоминаем, что существует несколько способов подключения люстры. Все зависит от вашего варианта люстры и количества проводов, которые предусмотрены для питания.

• Выбираем лучшие линейные светодиодные светильники: виды, правила монтажа и советы по выбору LED светильников (130 фото)

• Вертикальные жалюзи: особенности механизма, плюсы и минусы, фото красивого дизайна

• Светодиодный дюралайт – устройство, виды, варианты и схемы подключения (130 фото + видео)

При возникновении каких-либо сложностей вы можете воспользоваться специализированными сайтами, на которых специалисты смогут вам помочь в разрешении возникшей проблемы.

Фото советы как подключить люстру своими руками

Вам понравилась статья? Поделитесь 😉



Как заменить осветительную арматуру — руководство «Сделай сам»

Установка осветительной арматуры

Замена осветительной арматуры — это простой способ освежить любое пространство. Вы можете добавить характер с помощью новых настенных бра или создать гладкий, обтекаемый вид с открытой люстрой. Многие светильники поставляются с инструкциями по сборке, но установка может быть самой сложной частью. Тем не менее, это пошаговое руководство поможет вам легко ориентироваться в этом процессе.

Если вы хотите установить новый светильник, мы рекомендуем нанять лицензированного электрика. Тем не менее, замена существующего приспособления — это проект, который вы можете выполнить самостоятельно, используя всего несколько инструментов. Вам понадобится:

• Тестер напряжения
• Отвертки с плоской головкой или аккумуляторная дрель с насадками
• Инструмент для зачистки проводов
• Соединители проводов
• Плоскогубцы с иглами
• Лестница

Как заменить осветительную арматуру

Прежде чем начать, обязательно разложите все детали, входящие в комплект поставки, внимательно прочитайте инструкции и убедитесь, что у вас есть все необходимые инструменты для установки.

Шаг 1. Выключите питание

Перед установкой осветительного прибора найдите электрощит вашего дома. Отключите питание цепи, в которой находится прибор. Подтвердите, что электричество больше не течет с помощью тестера напряжения, если это необходимо. Если у вас возникли трудности с поиском цепи, включите прибор и выключите каждую цепь, пока прибор не отключится. Когда вы найдете подходящую цепь, пометьте ее и выключите настенный выключатель. Не восстанавливайте питание, пока не завершите установку.

Шаг 2. Снимите декоративные элементы крепления

Сначала удалите все съемные детали существующего крепления. Это могут быть лампочки, стеклянные плафоны или шторы. Как правило, декоративная пластина, называемая навесом, закрывает открытое оборудование на потолке или стене. Затем вам нужно снять пластину, чтобы обнажить проводку — обычно она крепится винтом. Если установленное приспособление особенно тяжелое, обратитесь за помощью к другу.

Шаг 3. Снимите проводку

После снятия декоративных элементов и пластины вы сможете увидеть провода с колпачками. Должно быть три комплекта проводов: черный, белый и зеленый (или медный). Проверьте провода с помощью тестера напряжения, чтобы убедиться в отсутствии тока. Обратите внимание, как они прикреплены, запишите это или сделайте снимок, чтобы ссылаться на него позже. Аккуратно отвинтите колпачки или разъемы и отделите проводку светильника от потолка. Если проводка не закрыта или вы находите этот шаг запутанным, остановитесь и обратитесь за помощью к профессиональному электрику.

Шаг 4. Снимите старое приспособление

После того, как вы отсоедините провода, вы готовы снять старое приспособление. Если он тяжелый, попросите помощи, чтобы выдержать его вес или удержать лестницу. Отвинтите монтажный кронштейн от коробки потолочного светильника и осторожно опустите светильник.

Шаг 5: Измерьте и обрежьте провода

Для потолочного светильника, который висит, например подвесной светильник, туалетный столик или люстра, перед установкой необходимо измерить, насколько низко он будет висеть. Если он расположен над столом, 30 и 34 дюйма над верхней частью стола — удобная высота для гостей. Теперь вам нужно обрезать и зачистить провода. Лучше оставить дополнительные восемь-десять дюймов длины подвеса для последующего соединения. Отрежьте провода и используйте инструмент для зачистки проводов, чтобы удалить один дюйм покрытия с каждого провода.

Шаг 6. Замена крепежных пластин

Внимательно изучите инструкции, прилагаемые к вашему новому светильнику. Он должен был поставляться с аппаратной пластиной для замены существующей. Прикрепите новый монтажный кронштейн к потолочной коробке, убедившись, что провода проложены через новую пластину, чтобы вы могли снова подключить их к вашему светильнику.

Шаг 7: Подсоедините провода

Подсоедините провода потолка и светильников: черный провод к черному проводу и белый провод к белому проводу. Чтобы соединить провода, скрутите перетертые нити на проводе светильника с потолочным проводом и сверху наденьте колпачок. Заземляющий провод, часто зеленый, подключается либо к заземляющему винту на заземляющей шине, либо к специальному медному проводу, идущему от электрической коробки на потолке. Если вы видите медный провод, соедините его с зеленым проводом. Если вы видите только маленький зеленый винт, подключите провод туда. Для получения дополнительной информации о том, как подключить осветительную арматуру, обратитесь к специальным инструкциям.

Шаг 8: Установка и сборка

Вставьте провода в электрическую коробку и следуйте инструкциям по сборке приспособления. После того, как вы закончите, обязательно переустановите лампочки. Мы предлагаем широкий ассортимент светодиодных и умных лампочек, которые подойдут для любого светильника. Наслаждайтесь нестандартным комфортом нашей линейки CYNC или достигните непревзойденного стиля с нашими винтажными светодиодными лампами. Или, если вам нужна лампочка с бонусной функцией, наша линейка LED+ — идеальное решение для освещения.

Шаг 9: Включите электричество

Теперь, когда прибор полностью установлен и собран, ваш последний шаг — вернуться к монтажной коробке и снова включить питание. Ваш прибор должен излучать яркое свечение! Если индикаторы не загораются, выключите цепь и вернитесь к шагу 7. Наиболее вероятной проблемой является неисправное соединение между двумя черными или двумя белыми проводами.



Поздравляем! Вы завершили установку светильника. Мы надеемся, что вам понравится ваше обновленное пространство! Если у вас есть дополнительные вопросы, проконсультируйтесь с лицензированным электриком или обратитесь в службу поддержки клиентов, чтобы получить дополнительные советы и идеи по освещению.

Советы по электробезопасности при установке домашней люстры

Часть нашей работы как электриков компании Richardson заключается не только в том, чтобы помочь починить электрические системы, когда что-то пойдет не так, но и помочь нашим клиентам убедиться, что их светильники установлены правильно. Установка является наиболее важным этапом для электрического прибора или прибора; Соблюдение надлежащих процедур может помочь обеспечить максимальный срок службы электрического устройства, свести к минимуму его обслуживание и уберечь вас от дорогостоящего ремонта.

Один из самых популярных светильников, который нам предлагают установить, — это люстры, и на то есть веские причины. Какими бы красивыми и элегантными они ни были, установка домашней люстры может быть чрезвычайно сложной задачей даже для опытных людей. Если вы недавно приобрели люстру, мы настоятельно рекомендуем вам вызвать лицензированного электрика для ее установки; талантливый электрик знает, как лучше всего повесить, подключить и закрепить люстру на потолке.

Имея это в виду, вот несколько важных советов по электробезопасности, которые помогут вам получить максимальную отдачу от вашего нового светильника.

• Электропроводка — Одна из самых важных вещей, которую нужно помнить перед попыткой установить люстру, — это найти время, чтобы понять, как она подключена к вашей электрической системе. Большинство домовладельцев не могут определить, какой провод в люстре соединяется с каким потолочным проводом, и поэтому рискуют повредить свою новую люстру. Если вы столкнулись с этой проблемой, помните, что сторона провода люстры с выступами или выпуклостями (их можно отчетливо почувствовать, если провести пальцами по проводу) является нейтралью или выходом питания, а противоположная гладкая сторона это силовой «входящий» провод.
• Правильный порядок установки – При установке люстры очень важно следовать инструкциям производителя. Наша команда может сказать вам по опыту, что люди постоянно пропускают шаги или выходят из строя, что может быть настоящей проблемой, особенно для хрустальных люстр. Мы пришли к установке раньше, чтобы найти все кристаллы, уже прикрепленные к светильнику, хотя в инструкциях к ЛЮБОЙ хрустальной люстре говорится, что нужно установить светильник до того, как вы повесите кристаллы! Хрустальные люстры с прикрепленными к ним кристаллами невероятно тяжелые и чрезвычайно хрупкие. Даже профессионалу практически невозможно правильно установить люстру в таком состоянии, ничего не сломав. Прежде чем повесить эти кристаллы на неустановленную люстру, задайте себе вопрос: хотите ли вы показать свою люстру с разбитыми кристаллами? Или еще хуже, со сломанной спиной?
• Надлежащие процедуры подвешивания – Люстры предназначены для подвешивания на цепях. Они абсолютно НЕ предназначены для подвешивания на проводе, соединяющем их с потолком. Эти провода не предназначены для поддержки какой-либо части веса прибора. Это неизбежно приведет к растяжению проводки, что приведет к повреждению внутренней проводки люстры, потенциальному повреждению вашего потолка, поскольку вес вытягивает проводку, и растянет провод, что очень опасно и создает серьезную опасность возгорания. Всегда следите за тем, чтобы проволока была свободно закреплена, немного провисала и не защемлялась звеньями цепи, прокручиваясь через них.
• Крепление к потолку – Крышка навеса (часть, которая закрывает отверстие в потолке, на котором висит люстра) всегда должна быть собрана и отрегулирована на нужную глубину до того, как вы подсоедините проводку люстры. Установщики-самоучки, как правило, пытаются завинтить крышку навеса, чтобы она была на одном уровне с потолком, что может привести к перекручиванию проводки внутри и привести к серьезным опасностям. Если у вас возникли проблемы с правильной установкой, вызовите специалиста.
• Ограничения по весу – Если ваша люстра весит более 100 фунтов, производитель вашей люстры требует установки дополнительных деревянных распорок на вашем чердаке поперек ферм, чтобы выдержать нагрузку. Это должно быть сделано аккуратно и в соответствии со спецификациями, потому что крепление будет включать в себя специальную плетеную стальную страховочную проволоку высокого напряжения, которая подсоединяется к люстре в случае обрыва цепи. (Очевидно, мы надеемся, что вам это никогда не понадобится!) Поскольку это изменение конструкции вашего дома, такого рода крепления НИКОГДА не должны устанавливаться самостоятельно или выполняться мастером на все руки или установщиком компании по производству осветительных приборов; только лицензированный профессиональный электрик может гарантировать, что крепления не выйдут из строя, в результате чего люстра упадет и разрушится вместе со всем, что находится под ней, например, с полом (даже мраморным!), лестницей, перилами или вашей мебелью.

Нужна помощь в установке люстры? ElectricMan вас прикрыл.

Когда дело касается электроустановок, всегда лучше перестраховаться, чем потом сожалеть. Если вам нужно, чтобы кто-то установил для вас люстру в районе Ричардсона, позвоните в компанию ElectricMan по телефону (972) 362-1804 или нажмите кнопку ниже, чтобы заполнить онлайн-заявку на обслуживание. Мы доступны 24 часа в сутки, 7 дней в неделю!

Нажмите здесь, чтобы запросить обслуживание онлайн

Как легко заменить или установить новый светильник

Если вы не знаете, как установить осветительную арматуру, отложите свои заботы в сторону — вы можете быстро научиться выполнять этот простой проект, используя всего несколько бытовых инструментов. Пока есть проводка от уже существующего светильника, вам не нужна степень инженера, чтобы установить новый. Просто следуйте нашему простому пошаговому руководству по освещению светильника.

Убедитесь, что эти инструменты у вас на поясе

Если вы учитесь устанавливать светильник на потолке, вам понадобится стремянка или другой безопасный и устойчивый способ добраться до потолка. Кроме того, вам понадобится:

• Ваш новый светильник с прилагаемым кронштейном, также называемым опорной плитой или направляющей пластиной. Если вы также удаляете старое приспособление, этот кронштейн может быть одинарным стержнем с винтом посередине. Новый кронштейн, скорее всего, будет круглым, с винтом с обеих сторон.
• Пластиковые проволочные гайки для закрытия проводов
• Изолента
• Отвертка
• Полезно иметь рядом друга (или любого другого ничего не подозревающего доброго самаритянина), который протянет руку помощи при установке приспособления, но в безвыходной ситуации это можно сделать самостоятельно.

Пошаговая инструкция по установке светильника

Теперь мы покажем вам, как установить светильник. Если на месте уже стояло приспособление, которое необходимо удалить, выполните следующие первые шаги:

• Перед тем, как что-либо делать, убедитесь, что питание отключено на монтажной коробке.
• Если на месте есть рабочая лампочка, включите ее перед отключением питания от распределительной коробки. Когда лампочка гаснет, вы можете быть уверены, что питание отключено. В противном случае, перепроверьте, чтобы цепь, которую вы замкнули, точно соответствовала источнику питания светильника.
• Убедившись, что питание отключено, снимите кожух с прибора, чтобы получить доступ к проводке и электрической коробке. Навес — это внешнее покрытие, которое удерживает все менее визуально привлекательное оборудование на месте. Каждый из них немного отличается, но их должно быть относительно легко отвинтить и снять.
• Там должно быть всего три провода, соединяющих старый светильник с электрической коробкой – черный, белый и провод заземления, который будет либо зеленым, либо медным.

• Отвинтите пластиковые гайки вокруг проводных соединений, а затем раскрутите провода, чтобы отсоединить их от потолочной проводки, ведущей в электрическую коробку.
• Отвинтите приспособление от кронштейна, который находится на месте. Ваше старое приспособление теперь должно быть освобождено, чтобы отложить его в сторону. Отсоедините сам кронштейн, открутив его и отсоединив от электрической коробки.

После того, как старый светильник будет убран, или если вы хотите установить новый светильник и не нужно беспокоиться об удалении старого, выполните следующие действия:

• Отключите питание осветительного прибора, как описано выше.
• Возьмите в руки новый круглый кронштейн и проденьте три провода через середину. Затем подключите его к электрической коробке, закрутив винты с обеих сторон кронштейна. Электрическая коробка надежно установлена, поэтому все, что вам нужно сделать, это убедиться, что скоба надежно прикреплена к ней.
• Теперь подсоедините каждый из трех потолочных проводов к соответствующему проводу вашего нового светильника, скрутив концы вместе. Наденьте проволочные гайки на скрученные концы и закрутите. Для дополнительной безопасности обмотайте изолентой гайки и концы проводов так, чтобы провода оставались плотно вставленными в гайки.

• Вставьте всю проводку в электрическую коробку. Это особенно важно , потому что электрическая коробка обеспечивает пожаробезопасную среду на случай, если какой-либо из проводов даст искру, поэтому убедитесь, что вся проводка действительно находится там.
• После того, как вся проводка будет благополучно помещена в электрическую коробку, вы можете прикрепить навес к кронштейну. Вы можете следовать инструкциям производителя, но в большинстве случаев навес крепится всего парой винтов.
• Испытайте свой новый светильник и насладитесь отлично выполненной работой.

Puls может установить новый светильник в тот же день

Фото Майкла Браунинга на Unsplash

Установка нового светильника не всегда так проста, как кажется, особенно если вы устанавливаете новый раньше не было. Для прокладки новой проводки может потребоваться лицензированный электрик по соображениям безопасности и по юридическим причинам.

К счастью, мы быстро расширяем нашу зону обслуживания разнорабочих, и это означает, что мы каждый день обеспечиваем большее количество электрических установок для довольных клиентов.

Мы также предлагаем полный спектр услуг по ремонту электроприборов по всей стране. Мы чиним стиральные и сушильные машины, холодильники, духовки и многое другое, а с помощью нашего удобного онлайн-бронирования вы можете за считанные минуты запланировать временной интервал — обычно в тот же день. А с нашей 90-дневной гарантией на детали и работу вы можете быть уверены, что работа выполнена правильно.

Так чего же ты ждешь? Сертифицированный специалист Puls украсит ваш день новым светильником!

Правильный выбор гаек для электрических соединений

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.07.21

Ель / Мишель Ли

Выполняя практически любую электрическую проводку в своем доме, вы, вероятно, столкнетесь с разъемами проводов, используемыми для выполнения различных соединений проводов для осветительных приборов, розеток, выключателей и других устройств. Наиболее распространенным типом соединителей проводов являются маленькие круглые пластиковые колпачки, часто называемые проволочными гайками , которые накручиваются на оголенные концы проводов для плотного соединения. Соединения с проволочными гайками обратимы — в дальнейшем их можно будет открутить в случае необходимости замены какого-либо устройства.

Нажмите «Воспроизвести», чтобы узнать, как правильно выбрать разъемы для проводов Если вы когда-нибудь обнаружите, что провода соединены изолентой или провода скручены вместе, а затем обмотаны изолентой, избавьтесь от ленты и соедините провода с помощью проволочных гаек.

Никогда не используйте ленту вместо проволочных гаек — она недостаточно надежна и может быть повреждена. Некоторым людям нравится использовать проволочные гайки и обматывать их лентой. Это нормально, но вы, вероятно, не найдете производителей проволочных гаек, которые советуют вам это делать.

Существуют также разъемы для проводов вставного типа, которые обеспечивают очень надежное соединение и просты в использовании. Но они дороже проволочных гаек, и открутить их в дальнейшем, когда нужно будет снять устройство, может быть сложнее.

Как они работают

Стандартные проволочные гайки имеют примерно коническую форму и обычно имеют выступы по бокам, чтобы ваши пальцы могли хорошо за них зацепиться. Некоторые виды имеют маленькие боковые крылья вместо гребней. Внутри пластикового конуса находится небольшая прямоугольная пружина, которая натягивает провода и надежно удерживает их. Когда вы затягиваете разъем провода, скручивая его, пружина сильнее сжимается вокруг проводов. Вариации классических винтовых гаек для проводов включают вставные соединители для проводов (вы вставляете прямые концы проводов в отверстия), водонепроницаемые соединители для проводов (обычно заполненные гелем для защиты от влаги) и соединители для стыкового соединения (для соединения концов проводов с конец).

Как их использовать

Всегда следуйте инструкциям производителя, так как методы зависят от продукта. Но вот стандартная процедура:

1. Снимите примерно от 1/2 до 3/4 дюйма изоляции с конца каждого провода с помощью инструмента для зачистки проводов. Обязательно используйте правильное отверстие в инструменте для зачистки, чтобы не врезаться в металл провода.
2. Держите провода вместе, чтобы их концы были совмещены.
3. Наденьте на концы проводов гайку соответствующего размера и вставьте ее в провода, поворачивая гайку по часовой стрелке. Закручивайте гайку до тех пор, пока гайка не станет настолько тугой, насколько это возможно, и под гайкой не будет видно оголенного провода. Вы также можете немного повернуть гайку с помощью плоскогубцев, если чувствуете, что гайка недостаточно затянута.
4. Слегка потяните каждый провод, чтобы убедиться, что он надежно удерживается гайкой. Если провод вообще вырывается, снимите гайку и начните сначала.

Некоторые люди, в том числе многие электрики, любят скручивать провода плоскогубцами по часовой стрелке перед , применяя соединитель провода. Они считают, что это обеспечивает более надежное соединение и может помочь удерживать провода вместе в ситуациях, когда вибрация может ослабить гайку. В любом случае лучше всего следовать указаниям производителя, который часто делает , а не включают предварительное скручивание проводов.

• Наконечник : При соединении одножильного медного провода с многожильным медным проводом зачистите многожильный провод примерно на 1/8 дюйма больше, чем одножильный провод. Многожильный провод имеет тенденцию накручиваться на сплошной провод, когда вы закручиваете гайку, поэтому дополнительная длина помогает создать прочное соединение. Прежде чем надеть гайку, выровняйте провода так, чтобы края изоляции были ровными, а концы многожильных проводов выходили за концы одножильного провода.

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Ель / Кевин Норрис

Размеры

Разъемы для проводов бывают разных размеров и цветов. Цвет указывает размер, количество и тип проводов, которые может вместить гайка. Гайка неправильного размера — это гайка, которая либо слишком велика, либо слишком мала для размера и количества соединяемых проводов. В любом случае это означает слабое соединение, которое потенциально опасно (ослабленные провода могут привести к возгоранию). На упаковке всех гаек для проводов есть таблица, в которой указано, какого цвета гайки использовать с проводами, которые вы соединяете. Например, для конкретного производителя серая гайка может работать как минимум с двумя многожильными проводами калибра 22 и максимум с двумя сплошными проводами калибра 16. Следующий размер (возможно, синяя гайка) может подходить для двух сплошных проводов 22-го калибра, максимум до трех одножильных проводов 16-го калибра. Перекрытие в таблице размеров является обычным явлением; просто убедитесь, что вы находитесь в пределах диапазона используемого цвета. Цвета зависят от производителя, поэтому всегда сверяйтесь с таблицей на упаковке.

Как подключить светильник с помощью красного, черного и белого проводов (руководство из 5 шагов)

Если у вас есть базовые знания об электрических системах и о том, как правильно и безопасно выполнять электрические соединения, вы, вероятно, сможете использовать это пошаговое руководство. -пошаговое руководство, которое поможет вам подключить светильник с красным проводом.

Если вы столкнулись с трудностями и не знаете, как продолжить работу над вашим проектом, самое время остановиться и вызвать профессионала, который закончит работу. Безопасность должен быть вашим главным приоритетом при работе над электрическими проектами!

Вы также можете прочитать строительные нормы и правила по проводке осветительных приборов в справочнике International Residential Code, но NEC и местные нормы имеют приоритет в США.

Продолжайте читать, чтобы узнать 5 шагов по , как установить светильник с красным, черным и белым проводами!

Красные провода в светильнике могут означать несколько вещей

При работе над электрическими проектами в вашем доме, особенно если это старый дом, вы можете столкнуться с множеством различных сценариев. Когда дело доходит до красного провода в коробке светильника, это может означать несколько разных вещей:

• Потолочный вентилятор с подсветкой мог стоять раньше, а свет и вентилятор могли управляться двумя отдельными выключателями.
• В цепи могут быть 3-позиционные выключатели
• Раньше датчики дыма подключались последовательно. Красный провод используется для их соединения.
• Красный провод идет к выключателю, а черные провода проходят через него, передавая питание в другое место.

Последнее является обычной практикой, но использование этой цветовой схемы не является строгим стандартом для электриков. Обязательно проверьте свою проводку, прежде чем что-либо предполагать!

Проверка вашей цепи освещения

Лучший способ проверить, как подключена ваша цепь освещения, это снять крышки со всех задействованных выключателей и вынуть их из коробок. Не отсоединяйте их!

Это позволяет вам сравнивать цвета проводов, идущих к вашим выключателям, и цвета проводов в вашем светильнике. Вы можете отключить питание просто в качестве меры предосторожности перед тем, как вытащить выключатели из коробки.

Очень важно, чтобы вы не соединяли вместе красных и черных, если они еще не соединены! Это может привести к отключению автоматического выключателя и потенциальному повреждению ваших розеток и целостности проводки в вашем доме.

Читайте также >> Как подключить стандартный выключатель света?

Необходимые расходные материалы и инструменты

• Измеритель напряжения — Используется для проверки отключения питания
• Отвертка — Используется для заделки проводов, снятия и установки крышек розеток0010
• Инструмент для зачистки проводов — используются для снятия изоляции с отдельных проводов
• Изоляционная лента — используются для оборачивания розетки вокруг зажимных винтов в качестве дополнительного уровня безопасности
• Дополнительный провод — Используется для соединения нескольких проводов вместе
• Гайки для проводов — Используются для связывания нескольких проводов вместе

5 шагов по подключению потолочного светильника с помощью белого, черного и красного проводов

1. Отключение питания
2. Удаление старого светильника
3. Установка нового светильника
4. Проверка соединений
5. Включение питания и проверка

Шаг 1.

Отключение питания выключен и убедитесь, что он выключен с помощью тестера напряжения.

Вы поместите один зонд на провод питания и один на провод заземления. Счетчик должен показывать ноль.

Электрические панели иногда могут иметь неправильную маркировку, поэтому важно всегда  проверяйте перед прикосновением! Мы рекомендуем прочитать это руководство Вашингтонского университета для получения более подробной информации об электробезопасности в доме.

Шаг 2. Удаление старого светильника

Снимите светильник.

С помощью отвертки ослабьте концевые винты настолько, чтобы можно было отсоединить провод от винта. Или снимите проволочную гайку, чтобы разделить провода.

Перед отсоединением рекомендуется сделать быстрый снимок на телефон. Это даст вам схему того, как подключить его обратно.

Также может быть полезно пометить провода цветными маркерами или лентой, чтобы все провода были прямыми; особенно когда коробка набита до отказа.

Вы хотите быть уверены, что подключите новый прибор обратно в EXACT таким же образом, как он был отключен.

Обязательно обратите внимание на любые другие проводные соединения в вашей коробке; работая в коробке, можно разъединить другие соединения.

Читайте также >> Как определить основную электрическую проводку?

Шаг 3. Установка нового светильника

Установите новый светильник и подсоедините правильные провода.

При установке нового осветительного прибора обязательно откройте снимок, который вы сделали, чтобы увидеть, как он был подключен.

Если у вас есть красный провод , идущий от выключателя света, он зацепится за латунный винт, или он сцепится с черным проводом, идущим от светильника. Белый провод приземлится на серебряный винт или свяжет его с другими нейтральными проводами с помощью проволочной гайки. Любые зеленые или неизолированные провода будут заканчиваться на зеленом винте или снова будут связаны вместе с проволочной гайкой.

Если имеются соединительные винты , убедитесь, что крючки на концах проводов смогут скользить под винтами. Если нет, используйте кончик инструмента для зачистки проводов, чтобы выпрямить провод, а затем сделать новый крючок.

Если вы не можете выпрямить провода настолько, чтобы получить хорошее соединение, и у вас достаточно проводов, отрежьте оголенный провод. Затем зачистите от 3/4 до 1 дюйма изоляции. Опять же, используя кончик стриппера, зажмите конец проволоки и согните его вокруг крючка.

При использовании проволочных гаек убедитесь, что все провода ровные и прямые. Каждый провод должен иметь примерно одинаковое количество зачищенной изоляции. Это помогает гарантировать, что весь оголенный провод будет покрыт проволочной гайкой.

Шаг 4. Проверка соединений

Проверьте все соединения проводов, будь то винты или гайки.

Дважды проверьте, ВСЕ ВСЕ винты затянуты и провод не будет двигаться под ними.

При использовании проволочных гаек хорошенько потяните каждый отдельный провод и попытайтесь вытащить его из проволочной гайки. Если какой-либо провод выдергивается, вам нужно будет переделать подключение.

Плохие соединения могут привести к перегреву или проблемам с передачей питания. Горячие точки способны вызвать пожар.

Читайте также >> Как подключить реле давления в скважине на 220 В?

Шаг 5. Включите питание и проверьте

После проверки всех соединений, установки креплений и переустановки крышек можно безопасно снова включить питание цепи. Щелкни выключателем света и смотри, как загораются твои огни!

Часто задаваемые вопросы

Что делать с красным проводом при установке светильника?

Красный провод в светильнике может быть по разным причинам. Чаще всего красный провод используется для прокладки от выключателя к фонарю.

Красный провод сочетается с черным или белым?

Зависит от ситуации. Чаще всего красный провод используется в качестве горячего провода. Никогда не соединяйте провода вместе, если вы точно не знаете, куда они идут.

Зачем мне черный, белый и красный провода?

Красный и черный провода обычно используются в качестве горячих проводов. Белые провода – это нейтрали. Красный провод может быть из-за того, что в цепи есть 3-позиционные выключатели, или он используется между выключателем и светом.

Можно ли подключить красный провод к черному проводу?

Никогда не соединяйте вместе два провода разного цвета, если вы точно не знаете, откуда они идут и куда идут. Черные и красные провода обычно используются в качестве горячих проводов или проводников с током.

Какой смысл в светильнике с красным, черным и белым проводом?

Смысл наличия красного провода вместе с черным и белым в том, что иногда необходимо использовать черный для передачи питания в другое место, поэтому красный используется для управления светом от выключателя. Это избавит вас от необходимости прокладывать новый провод.

Красный провод подключается к черному или белому?

Поскольку белый провод является нейтральным, вы никогда не должны подключать красный провод к белому. Однако вы можете подключить красный провод к черному, так как они оба являются горячими проводами.

Можно ли соединить красный и черный провода вместе?

Да, иногда возможно соединить красный и черный провода вместе по разным причинам, например, для подключения детекторов дыма, обратной проводки к выключателю, цепи трехпозиционного выключателя и по другим причинам.

Читайте также >> Как подключить трехпозиционный выключатель света?

Заключительные мысли

Никогда не предполагайте, только потому, что ваш выключатель света выключен, в коробке, над которой вы работаете, нет питания!

Не торопитесь и убедитесь, что вы понимаете, откуда идут провода, чтобы убедиться, что все подключено правильно и безопасно!

Если вы когда-нибудь обнаружите, что по уши влезли, работая над электрическим проектом в вашем доме, обязательно остановитесь и позвоните своему местному электрику за помощью! всегда лучше перестраховаться, чем потом сожалеть!

Надеюсь, вам понравилось это руководство по секретам домашнего инспектора!

Как сделать люстру длиннее

Я давно хотел отодвинуть обеденный стол от стены в зале для завтраков, но застрял из-за того, где висела люстра, а цепь и провода на ней были слишком короткими, чтобы переместиться туда, где я хотел разместить люстру. стол. Наконец, я решил попробовать свои силы в переделке проводки, решив, что осветительная арматура не будет держать меня в заложниках в моих усилиях по расстановке мебели! Вот мой самодельный опыт, как сделать люстру длиннее…

Все, с чего все началось, было мое желание немного переставить мебель. (ха-ха, ничего удивительного!) Я никогда не сходил с ума по поводу стола, придвинутого к стене, но когда Я понял, что на самом деле он будет хорошо вписываться в середину комнаты, я застрял из-за расположения люстры.

(Этот пост о том, как сделать люстру длиннее, но если вы хотите увидеть, как мой стол для завтрака был поставлен у стены, вы можете увидеть это здесь, в нашем ремонте комнаты для завтрака… это была огромная работа по ремонту и поэтому я разделил это на два поста… Зал для завтраков Рено, часть 1 и Зал для завтраков Рено, часть 2)

Потом я подумал… «Но эта люстра соединена с неуместным источником питания в потолке с помощью цепи… Я мог бы просто добавьте крюк в потолке и перетащите люстру через 2 фута в новый центр стола… За исключением того, что если я это сделаю, цепь люстры будет настолько короткой к тому времени, когда я «перекину» ее, она будет висеть плотно прижат к потолку!»

Фу-у-у. .. скверно! Вот ваш первый совет:

Стандартная высота люстры

Эмпирическое правило гласит, что люстра должна свисать примерно на 36 дюймов от столешницы. (это дает достаточно света, не загораживает вам обзор стола, когда вы сидите, и все еще визуально соединяется со столом)

Поэтому я решил, что могу сделать люстру длиннее и просто перепаять верхний провод, который соединяется с люстра переплетается через цепь и соединяет люстру с источником питания на потолке.

Добавление проводов не сложно

Это несложная задача, я делал это раньше, но каждый светильник немного отличается, и этот светильник является винтажным.

Первое, что мне нужно было сделать, это выяснить, где этот верхний провод соединяется с остальными проводами каждого плеча люстры. Практически разобрав всю эту чертову штуковину, я наконец нашел «гнездо проводов» в центре нижней области… (сейчас, глядя на эту картинку, кажется таким очевидным, что именно там оно должно быть, но почему-то я начал сняв верхнюю часть, думая, что она будет в этой большей верхней области… да!)

Этот винтажный светильник держится вместе с парой различных стержней в центре, которые соединяются друг с другом и удерживаются на месте с помощью нижнего наконечника. («финал»… это было забавное слово, чтобы научить моего 5-летнего внука, который «помогал» мне… тем более, что его зовут Финн… финал… Финн… понял?)

Итак, я нашел «гнездо» проводов», но мне нужно было выяснить, какие два идут от верхнего провода.

Я не эксперт по электромонтажу

Я не очень разбираюсь в электропроводке и электричестве, достаточно только для того, чтобы сделать простую проводку, подобную этой… и я знаю, что каждая рука (со своей лампочкой на конце указанной руки ), а также провод, идущий к верхнему источнику питания, должен иметь 2 части к проводу… на самом деле 2 провода… белый и черный… кто-то давно объяснил, один нейтральный, а другой горячий , но я понятия не имею, что есть что, или даже если я полностью это понимаю, поэтому я отношусь к ним так, как будто они оба горячие и просто соответствуют цветам.

Однако…

Как вы можете видеть в этом пучке проводов, не похоже, чтобы было простое сочетание белого и черного. Я думаю, что это может быть частью того, что это был винтажный светильник, но опять же, я не уверен… Все, что я знаю, это то, что свет работал совершенно нормально, как он был подключен, поэтому я хотел сохранить их схему проводки.

Короче говоря,

Я пошевелил и вытащил верхний провод, выходящий из верхней части стержня, выяснил, какой провод в пучке движется, и когда я отсоединил пучок, чтобы удалить верхний провод, (помните, там был по одному проводу сверху в каждом из двух пучков). Я расстегивал только одну связку за раз и осторожно собирал их обратно, повторно завинчивая проволочную гайку, закрепляя ее на концах этой конкретной группы, прежде чем переходить к другой. Таким образом, провода, идущие к рукам, не перепутались друг с другом и не привели к тому, что свет не работал.

Как только он был свободен от пучков, я удалил старый, слишком короткий, верхний провод и вставил новый, гораздо более длинный провод.

Разделение проводов

Провод легко разделяется на два отдельных провода, каждый из которых покрыт защитным покрытием.

Использование инструмента для зачистки проводов

Этот маленький инструмент очень удобен и прост в использовании. Это инструмент для зачистки проводов. (Вот ссылка на инструмент для зачистки проводов и кусачки в одном инструменте!) филиал

Вы просто вставляете конец провода в его губки примерно на дюйм и сжимаете ручку. Это кажется волшебством, когда он «щелкает» и снимает конец защитного покрытия, полностью обнажая провод. (Финн любил делать эту часть со мной!)

Подключение проводов

Затем нужно было просто взять один из этих новых проводов сверху и соединить его с пучком проводов в «гнезде»… и проделать то же самое с другим проводом сверху к другая куча.

После того, как проводка была завершена, я снова прикрепил все части лампы и снова прикрутил наконечник.

Увеличение длины цепи

Теперь пришло время снять и заменить цепь. Это одна часть, которая была немного грустной. Старая винтажная цепочка была толстой и тяжелой… Я не смог найти подходящую толстую, тяжелую цепочку, поэтому мне пришлось выбрать в хозяйственном магазине стандартную цепочку для ламп. (так что я, вероятно, сделаю чехол для шнура, чтобы скрыть это… следите за обновлениями)

Вот еще один совет…

Когда вам нужно разобрать звено цепи на определенную длину и прикрепить его к кольцу фонаря и т. д., обязательно раздвиньте его из стороны в сторону… это облегчает поднимите его обратно, чтобы концы звена снова встретились. Если вы раздвинете кольцо, расширяя зазор, вы никогда не сможете согнуть его вместе, чтобы сделать хорошее чистое звено, у него всегда будет зазор на концах.

[wp_ad_camp_1]

Проволока через цепь

После того, как цепь была снова присоединена к светильнику и кольцу на конце, который соединяется с потолком, я пропустил провод через звенья цепи и снова прикрепил его к источнику питания.

Вот и третий совет…

Будьте абсолютно уверены, что не провод держит вес люстры, а цепь полностью поддерживает подвесную люстру!

Теперь, когда я потратил несколько минут или около того, чтобы сделать люстру длиннее, теперь она достаточно длинная, чтобы повиснуть на высоте 36 дюймов над центром обеденного стола в новом положении.

Но понимаете, что я имею в виду, когда говорю, что цепочка не такая привлекательная? Думаю, очень скоро мне понадобится делать покрытие из шнура…

Ищете новую, винтажную или старинную люстру? Я купил эту милую черную футболку на Ebay!

Знаете ли вы, что теперь я предлагаю электронные украшения? Я могу помочь вам с вашими потребностями в декорировании по электронной почте, не выходя из дома.
