Как удлинить дымоход газового котла и улучшить тягу?

Дымоход выполняет важную функцию при использовании газового котла, поскольку удаляет опасные продукты горения. Эффективность работы системы в частности зависит от правильно составленного проекта. Если допущены ошибки, в процессе эксплуатации может выясниться, что конструкция плохо справляется с поставленной задачей. Чтобы улучшить тягу, некоторые люди решают удлинить дымоход газового котла. При решении увеличить длину прохода дымоотводящей системы следует руководствоваться СНиП (строительными нормами и правилами).

Когда нужно удлинять дымоход?

Иногда люди, желая сэкономить, устанавливают короткий дымоход. Это прямое нарушение СНиП, поскольку в таком случае часто возникает обратная тяга, то есть продукты горения проникают в помещение, а не выводятся наружу. Возникает это явление из-за того, что задувающий в дымоход ветер имеет большую силу, чем поднимающиеся наверх продукты горения. В такой ситуации решить проблему можно только путем удлинения трубы.

Удлинить дымоход газового котла может потребоваться и в ситуациях, когда дымоход неправильно выведен на крыше. К примеру, не соблюдены следующие правила:

  • Дымоход должен располагаться на 0,5 м выше конька. В ином случае возникающие наверху ветра будут постоянно задувать в трубу, и ухудшать тягу.

  • Если труба выходит далеко от конька, ее край должен находиться не ниже линии, проведенной под 10˚. Иначе, как и в предыдущем случае, ветер будет проникать в трубу и негативно влиять на тягу.

  • Выступ дымохода на плоской крыше должен быть выведен на высоту 1000 мм.

Прежде чем приступать к работам, следует учесть существующие нормы и особенности конструкции. Чрезмерное удлинение может также послужить ухудшением тяги и производительности газового котла. Увлекаться чрезмерным удлинением не стоит. Рекомендуется, чтобы общая длина дымохода составляла 10 метров. При чрезмерной длине продукты горения будут остывать внутри системы, что поспособствует возникновению другой проблемы – образованию конденсата. Прочитайте подробнее о том, как сделать правильный дымоход котла.

Все производители газовых котлов дают детальные рекомендации касаемо дымоходов. Нужно учитывать рекомендованный диаметр и длину трубы, количество поворотов и расположение системы над крышей. Соблюдение правил и норм позволяет создать эффективную, высокопроизводительную и безопасную систему.

Как материалы могут использоваться для удлинения?

При выборе материала для удлинения нужно учитывать основной материал дымохода, предписания компании-производителя и существующие нормы.

Кирпич может использоваться для кирпичных конструкций. Плюс такого решения в сохранении сечении прохода, но методом пользуются редко. Обычно проведение работ по кирпичной кладке на крыше сопряжено со сложностями и опасностью. Подавать кирпичи и раствор на крышу неудобно, тяжело и сложно. Но если стоит задача сохранить общий вид здания, внешний экстерьер, кирпич может использоваться.

Если вы не знаете, как удлинить коаксиальный дымоход, тогда остановить выбор можно на пластиковых трубах. Приобретать нужно специальные трубы из термостойкого пластика. Обычно в комплекте имеются муфты и переходники, которые позволяют герметично подсоединить трубу. Главные преимущества пластикового удлинителя – небольшой вес, простота монтажа, доступная цена. Но применять он может только для коаксиальных систем, а также газовых котлов с высокой производительностью, в которых продукты горения имеют невысокую температуру.

Нержавеющая труба – универсальный способ удлинить дымоход газового котла. Может монтироваться на системы из нержавеющих труб, в том числе и сэндвич-труб, из кирпича и других материалов. Обладает неплохой стойкостью к коррозии, выдерживает высокие температуры. Небольшой вес позволяет быстро провести монтаж, а благодаря доступной цене их могут приобрести люди с разным уровнем достатка. Продаются они в каждом строительном магазине, поэтому с покупкой и подбором походящего диаметра трудностей не возникнет.

Хорошей альтернативой может послужить керамическая труба. Она обладает хорошими эксплуатационными характеристиками, но имеет высокую цену. В некоторых случаях ее покупка не целесообразна.

В качестве удлинителя может использоваться и асбестовая труба. Сейчас материалы из асбеста практически во всех странах под запретом. Трубы из асбеста разрешено использовать только в России и Казахстане. Высокая опасность этого материала подтверждена в ходе многочисленных исследований. Среди преимуществ – низкая цена.

Если вырешили удлинить трубу, ответственно подойдите к выбору материала и строго соблюдайте предписание производителей и СНиП.

Удлинители серия Стандарт

Коаксиальные дымоходы «Стандарт» и «Премиум», выпускаемые под торговой маркой УТДК™, имеют в своей основе трубы диаметром 60 и 100 мм (внутренний газоход 60 и внешний воздуховод 100).
Ø60/100 — это стандартный и самый распространённый размер труб, используемых в коаксиальной системе дымоудаления. Соответственно, удлинитель коаксиальный 60 100 от компании УТДК идеально подойдёт для всех настенных газовых котлов, представленных сегодня на рынке отопительного оборудования. Более того, специалисты компании УТДК обращают Ваше внимание на то, что для наращивания труб дымохода нельзя использовать самодельные конструкции, самоклеящиеся уплотнительные ленты или герметики! Также в обязательном порядке должны совпадать диаметр трубы и отводящего патрубка газового котла. Если Вам необходимо удлинить коаксиальную трубу, то мы рекомендуем использовать коаксиальные удлинители УТДК, которые разрабатывались с учётом всех норм и требований к установке коаксиальных систем.
Удлинитель коаксиальной трубы серий «Стандарт» и «Премиум» имеет раструбный тип соединения и дополнительно комплектуется специальными уплотнительными силиконовыми манжетами диаметром 60 и 100 мм для обеспечения полной герметичности соединений. Нужно помнить, что только правильное удлинение дымохода позволит использовать систему дымоудаления долго и безопасно!
Универсальные удлинители дымоходов (удлинительные трубы) от компании УТДК представлены в нескольких длинах: 0,25, 0,5 и 1 метр. Такое решение позволяет без труда нарастить дымоход с минимальными затратами.

Для эффективной борьбы с конденсатом наша компания предлагает купить конденсатосборник для дымохода. Универсальный конденсатоотводчик для дымохода представляет собой специальное устройство для отвода (сбора) конденсата. Коаксиальный конденсатоотводчик УТДК стоит недорого и прекрасно справляется со своими задачами.

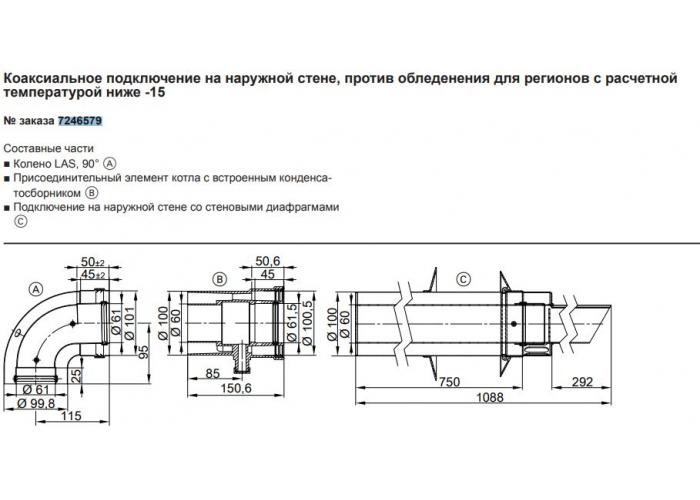

Проблема обледенения коаксиального дымохода в холодное время года встречается довольно часто. Для решения подобных вопросов вы можете купить в интернет-магазине УТДК коаксиальную трубу Ø60/100 с удлинённым скошенным носом (Серии «Стандарт» и «Премиум»). Коаксиальная труба «антилёд» — это отличный способ предотвратить обмерзание дымохода и образование наледи при отрицательных температурах.

Купить коаксиальные удлинители и трубы для дымохода Вы можете в интернет-магазине УТДК по самым выгодным ценам в Санкт-Петербурге.
Мы осуществляем доставку труб и удлинителей дымохода, конденсатосборников и прочих комплектующих для систем дымоудаления по всей России.
Производство дымоходов УТДК осуществляется по адресу: СПб. ул. Складская д.6.
Здесь же находится офис продаж и склад готовой продукции УТДК.

Спасибо за выбор компании УТДК!

Коаксиальный дымоход для газового котла – виды, особенности и установка

Относительно новым решением в системе вывода продуктов сгорания наружу стал коаксиальный дымоход для газового котла, позволяющий сокращать потери тепла при функционировании. Сравнивая тепловой котел с электрическим, нельзя не отметить, что он имеет меньший коэффициент полезного действия из-за больших теплопотерь. Использование коаксиальной трубы, присоединенной к газовому котлу, позволяет частично решить этот вопрос.

Так выглядит коаксиальный наружная часть коаксиальной трубы

Что представляет собой коаксиальный дымоотвод

У многих потребителей, не знакомых с этим видом котлов, возникает вопрос – коаксиальный котел что это такое? Коаксиальная система является универсальной системой по подключению тепловых котлов. При ее монтаже достигается 100% герметичность и гарантированная газоплотность всей системы. Рассмотрим, что такое коаксиальный дымоход для газового котла и как он устроен. Устройство коаксиального дымохода называют «трубой в трубе». Первая коаксиальная труба для газового котлов меньшего диаметра выполняет функцию вывода выхлопных газов, а вторая труба диаметром больше выполняет функцию ввода воздуха в камеру сгорания. Эти трубы в системе не соприкасаются за счет специальных перемычек, придающим трубопроводу особую жесткость. Такое устройство коаксиального дымохода для газового котла повышает безопасность самой трубы за счет того, что горячий воздух, проходя по меньшей внутренней трубе, остужается, а холодный, проходящий по трубе большего диаметра, за счет этого нагревается. Поэтому котел с коаксиальным дымоходом не тратит свою энергию на нагрев воздуха. Повышается КПД всей системы и уменьшается расход газа. За счет лучшего сгорания газа повышается и экологичность всей теплогенераторной системы. Принцип работы такого котла показан на рисунке:

Принцип работы коаксиального дымоотвода

Хочется сказать — коаксиальный дымоход предназначается для котлов, камера сгорания которых закрыта.

С помощью этого, горение происходит как бы снаружи здания. С нее всасывается воздух и туда же выводятся отработанные газы. Не нарушается микроклимат внутри здания, то есть не расходуется кислород в месте установки котла, а об угарном газе можно забыть вообще. Благодаря такой системе, дымоход получается компактным – нет необходимости вести одну трубу выводящую, другую выводящую, то есть все находится в одной трубе. За счет такой конструкции внешняя часть дымоотвода всегда остается холодной. Ввиду этого не такие большие требования к пожарной безопасности самого дымохода. Но, тем не менее, они есть. Из чего же состоит коаксиальный дымоход?

Виды котлов

Рассматриваемые котлы газовые с коаксиальным дымоходом различаются техническими характеристиками и способами монтажа. Такие газовые котлы делятся на напольные и настенные. Настенные намного компактнее, занимает меньше места, но они и гораздо менее мощны, чем напольный газовый котел с коаксиальным дымоходом, у которого выше кпд.

Напольные котлы хороши для обогрева производственных зданий и частных домовладений большой площади.

Корпуса котлов изготовляют из различных металлов и их сплавов. Наиболее популярны чугун и сталь. При демократичной цене у них неплохие технические показатели. Высокая надежность, хорошая теплоотдача и долгий срок службы у медных и силуминовых котлов. Но ввиду высокой цены их используют редко.

Напольный и настенный типы газовых котлов

Виды коаксиальных дымоотводов

Надо сказать, коаксиальные дымоходы для котлов изготовляют из алюминия, пластика и нержавеющего металла. В Российской Федерации популярны дымоходы коаксиальные для газовых котлов из последних двух материалов. Преимущественно коаксиальный газовый котел с пластиковым каналом дымоотвода является конденсационным. Дым достигает температуры 205°. Такой коаксиальный дымоход для газового котла стоит недорого, отличается простотой монтажа и легковесностью. Единственным недостатком его является недолговечность.

Не рекомендуют подключать такие устройства к неконденсационным котлам.

Нержавеющая сталь является долговечной и устойчивой к кислоте. Она способна выдержать нагрев в 550°. Предусмотрен выпуск утепленных и не утепленных труб из нержавейки. Когда монтируется коаксиальная труба для котла двухканального, она теплоизолируется. У утепленных труб из нержавейки улучшенная аэродинамика, их используют в многоквартирных домах. Срок службы таких труб от тридцати и более лет.

Конструкция

Коаксиальные дымоходы бывают двух видов. Первый самый распространенный – горизонтальный дымоотводящий канал, который выводят через стену. Очень редко монтируют вертикальные устройства. Он идет через потолок и крышу.

Коаксиальный вертикальный дымоход для газового котла состоит из:

  • фланца. Это своего рода переход от котла непосредственно к самим трубам;
  • адаптера для коаксиальной системы;
  • соединительного хомута;
  • колена, чьи функции сводится к изменению направления монтажа дымоотвода. Как и труба, оно состоит из двух колен, помещенных одно в другое.
  • декоративной настенной накладки, маскирующей заделанное негорючим материалом расстояние между трубой и отверстием в стене;
  • впускной/дымоотводящей трубы.

Схема вертикального дымоотводящего канала

При применении углов и отводов важно знать, что каждый угол 90° «съедает» метр длины дымохода. Каждый уголок 45° забирает 0,5 м длины дымохода. Внутренняя часть коаксиальной трубы напоминает в своем роде канализационную – с одной стороны раструб, с другой ровная труба. Если трубу необходимо удлинить, используют удлиняющую муфту, которая имеет уплотнительные резиновые прокладки.

Правила

Рассмотрим такой вопрос как коаксиальный котел требования к помещению:

  • должны быть вентиляционная система и газоанализатор;
  • для изоляции стены при установке подвесных котлов используется негорючий материал;
  • напольный газовый котел следует устанавливать на бетон или листовой металл;
  • расположение других газовых приборов и электрооборудования должно быть на расстоянии от 0,3м.

Соблюдая вышеперечисленные нормы, потребитель обеспечивает эффективность работы системы и ее безопасное использование. Перейдем к монтированию коаксиального дымохода.

Прокладка

Сама установка трубы газового котла не является особо сложной.

Для прокладки коаксиального дымохода надо помнить — уклон неконденсационных котлов производится в сторону улицы. Это делается для того, чтобы образовывающийся конденсат стекал на улицу. Относительно котла дымоход можно сдвинуть хоть вправо, хоть влево, хоть за его стенку.

Существуют определенные правила установки коаксиального дымохода для газового котла, которые необходимо соблюдать. Рассмотрим эти правила для оптимального функционирования:

  • по правилам монтажа необходимо иметь хотя бы 0,5 м и более расстояния внутри помещения от стены до котла, чтобы не возникало обледенения, которое впоследствии может попасть на котел;
  • согласно правилам, максимальная длина дымоотвода для газового котла не должна превышать более 3 м;
  • высота от трубы до потолка внутри помещения должна быть длиной не менее 0,2 м;
  • сама коаксиальная труба со стороны улицы должна быть длиной не менее 0,3 м;
  • расстояние от самой трубы до земли – 2, лучше 2,5 м;
  • расстояние от конца трубы дымохода до ближайшей стены – 0,6 или 1,5 м;
  • ближайшие окна, или вентиляционные отверстия не должны располагаться ближе, чем 0,6 м от выхода дымохода;
  • диаметр патрубка дымоотвода не должен превышать диаметра выхода котла.

Наледь, образовавшаяся из-за скопившегося конденсата

В паспорте к каждому котлу имеются данные о том, какого диаметра должна быть труба, и какой максимальной длины может быть коаксиальный дымоход. Превышать эти данные не рекомендуется, потому что производительность котельного агрегата будет сильно падать.

Диаметр трубопровода пишется в паспортных данных в артикуле после буквенного значения. Он состоит из четырех цифр. Первые две означают внутренний, а последние цифры – внешний диаметр вводной трубы. Согласно правилам, длина коаксиального дымохода для газового котла не может быть более 3-х м. Однако некоторые производители устанавливают свои ограничения на производимую продукцию. Так что прежде чем проводить монтаж, следует внимательно изучить инструкцию. Вопрос как удлинить коаксиальную трубу газового котла решается просто. Трубы собираются по типу «папа-мама». На углах предусмотрено использование поворотных муфт под углами 45 и 90 градусов. Герметик на стыках запрещен. В переходники предусмотрена установка уплотнительных резинок, выдерживающих нагревание в 250°. Советуют уменьшить до минимума повороты и углы для обеспечения лучшей тяги. По всей длине предусмотрено использование крепежных хомутов.

Теперь рассмотрим такой вопрос – как установить коаксиальную трубу газового котла и каковы шаги по ее установке.

Шаг первый предусматривает определение места в комнате, где будет расположен газовый котел с коаксиальным дымоходом в зависимости от его вида. Разметка выходного отверстия коаксиального дымохода для газового котла проводится на стенке, у которой предусмотрено расположение котла, на расстоянии полтора метра от него. Ширина отверстия должна немного превышать внешний размер трубы. С помощью колена дымоотвод крепится к котлу. Крепеж стыков и углов проводят хомутами.

Важно! Клеящие ленты и герметики строго запрещены при установке коаксиальных дымоходов.

Расстояние между трубой и стеной в отверстии утепляют негорючим материалом.

Если у котлов предусмотрено применение принудительной вентиляции, дымоотвод устанавливают только горизонтально.

Важно! Для того, чтобы трубу повернуть, предусмотрено использование поворотного колена. Колен на трубопроводе не может быть больше 2-х.

Рассматриваемая коаксиальная труба к газовому котлу к стенке крепится с помощью кронштейнов. Каждому стыку положен один кронштейн. Не рекомендует установка на оголовке (окончании) труб добавочных компонентов.

Коаксиальный дымоход может быть выведен через стену или через крышу. Для вывода через крышу понадобятся дополнительные комплектующие, которые позволяют проходить переходы потолка и крыши. Наверху потребуется соответствующий колпак. После установки проверяется целостность всей системы.

Если котел работает на дизельном топливе, для него предусмотрен коаксиальный дымоход для дизельного котла китурами – компании, которую относят к популярным производителям дымоходов.

Продукты компании Китурами имеют ряд своих особенностей. Они продаются с вмонтированным в них вентилятором, в функции которого входит создание в дымоходном устройстве искусственной тяги.

К плюсам дымоходов, выпущенной этой фирмой, относятся:

  • пожаробезопасность и экологичность;
  • низость выходной котловой температуры, позволяющей установку в деревянных домах;
  • усиление коэффициента полезного действия котлов;
  • простота в уходе и установке;
  • создание комфорта и улучшение микроклимата в здании.

Важная информация: результатом горения дизеля является образование конденсата кислотного состава, способное разрушать металлы. Утеплитель и конденсатосборник, сочетающиеся с нержавейкой в дымоходах Китурами обеспечивают продукции стойкость к коррозии, не дают скапливаться саже, обеспечивают устройству долгий срок эксплуатации.

Котлы на разных видах топлива

Сегодня все чаще потребитель отдает предпочтение котлам на твердом топливе. Причин для этого много. У кого-то газовая трасса далеко расположена, кто-то хочет сэкономить, в чьем-то населенном пункте газ вообще отсутствует. Вот народ и склоняется к использованию котлов на твердом топливе. Один отдает предпочтение дровяным котлам, второй угольным или пелетным, третий – универсальным. Как бы там ни было, любой котел на твердом топливе нуждается в дымоходе.

Как выбирают коаксиальный дымоход для твердотопливного котла, какими он отличается требованиями? В чем состоит особенность установки дымоотводов твердотопливных котельных агрегатов? Из чего складывается их цена?

При выборе дымохода на твердотопливный котел, нужно изучить инструкцию. В ней указываются характеристики дымоотвода, подходящие для твердотопливных котлов. Выбор зависит от:

  • размеров патрубка котла;
  • минимальной высоты дымоотвода;
  • необходимого сечения дымоотвода;
  • температуры дыма;
  • минимума значения нужного разрежения в дымоотводе.

Оглядываясь на эти значения, подводятся итоги, и выбирается необходимый дымоотвод. Предъявляемые к дымоходным каналам требования изложены в соответствующей документации. Некоторые мы изложим подробнее. Важным требованием является соблюдение правил пожарной безопасности.

Неутепленная труба должна находиться от материалов, способных загореться, на расстоянии не менее 70 см. Утепленная труба – не менее 25см, если при этом значение температуры в наружном кожухе не превышает 90 градусов по Цельсию. При наличии деревянного дома или леса рядом с ним, горючих кровельных материалов (типа камышовой крыши), на дымоходе необходима установка искрогасителя. При прохождении трубами горючих стен, перегородок, перекрытий или кровли необходимо применение проходных гильз, которые заполняет теплоизоляционный материал, который не горит. В его качестве используют обычно базальтовую вату.

Коаксиальные дымоходы для настенных газовых котлов нашли широкое применение в зданиях, оснащенных автономной обогревательной системой за их надежность, простоту в прокладке, долговечность в использовании и демократичные цены.

Как удлинить трубу газового котла


Как удлинить дымоход газового котла и улучшить тягу?

Дымоход выполняет важную функцию при использовании газового котла, поскольку удаляет опасные продукты горения. Эффективность работы системы в частности зависит от правильно составленного проекта. Если допущены ошибки, в процессе эксплуатации может выясниться, что конструкция плохо справляется с поставленной задачей. Чтобы улучшить тягу, некоторые люди решают удлинить дымоход газового котла. При решении увеличить длину прохода дымоотводящей системы следует руководствоваться СНиП (строительными нормами и правилами).

Когда нужно удлинять дымоход?

Иногда люди, желая сэкономить, устанавливают короткий дымоход. Это прямое нарушение СНиП, поскольку в таком случае часто возникает обратная тяга, то есть продукты горения проникают в помещение, а не выводятся наружу. Возникает это явление из-за того, что задувающий в дымоход ветер имеет большую силу, чем поднимающиеся наверх продукты горения. В такой ситуации решить проблему можно только путем удлинения трубы.

Удлинить дымоход газового котла может потребоваться и в ситуациях, когда дымоход неправильно выведен на крыше. К примеру, не соблюдены следующие правила:

  • Дымоход должен располагаться на 0,5 м выше конька. В ином случае возникающие наверху ветра будут постоянно задувать в трубу, и ухудшать тягу.

  • Если труба выходит далеко от конька, ее край должен находиться не ниже линии, проведенной под 10˚. Иначе, как и в предыдущем случае, ветер будет проникать в трубу и негативно влиять на тягу.

  • Выступ дымохода на плоской крыше должен быть выведен на высоту 1000 мм.

Прежде чем приступать к работам, следует учесть существующие нормы и особенности конструкции. Чрезмерное удлинение может также послужить ухудшением тяги и производительности газового котла. Увлекаться чрезмерным удлинением не стоит. Рекомендуется, чтобы общая длина дымохода составляла 10 метров. При чрезмерной длине продукты горения будут остывать внутри системы, что поспособствует возникновению другой проблемы – образованию конденсата. Прочитайте подробнее о том, как сделать правильный дымоход котла.

Все производители газовых котлов дают детальные рекомендации касаемо дымоходов. Нужно учитывать рекомендованный диаметр и длину трубы, количество поворотов и расположение системы над крышей. Соблюдение правил и норм позволяет создать эффективную, высокопроизводительную и безопасную систему.

Как материалы могут использоваться для удлинения?

При выборе материала для удлинения нужно учитывать основной материал дымохода, предписания компании-производителя и существующие нормы.

Кирпич может использоваться для кирпичных конструкций. Плюс такого решения в сохранении сечении прохода, но методом пользуются редко. Обычно проведение работ по кирпичной кладке на крыше сопряжено со сложностями и опасностью. Подавать кирпичи и раствор на крышу неудобно, тяжело и сложно. Но если стоит задача сохранить общий вид здания, внешний экстерьер, кирпич может использоваться.

Если вы не знаете, как удлинить коаксиальный дымоход, тогда остановить выбор можно на пластиковых трубах. Приобретать нужно специальные трубы из термостойкого пластика. Обычно в комплекте имеются муфты и переходники, которые позволяют герметично подсоединить трубу. Главные преимущества пластикового удлинителя – небольшой вес, простота монтажа, доступная цена. Но применять он может только для коаксиальных систем, а также газовых котлов с высокой производительностью, в которых продукты горения имеют невысокую температуру.

Нержавеющая труба – универсальный способ удлинить дымоход газового котла. Может монтироваться на системы из нержавеющих труб, в том числе и сэндвич-труб, из кирпича и других материалов. Обладает неплохой стойкостью к коррозии, выдерживает высокие температуры. Небольшой вес позволяет быстро провести монтаж, а благодаря доступной цене их могут приобрести люди с разным уровнем достатка. Продаются они в каждом строительном магазине, поэтому с покупкой и подбором походящего диаметра трудностей не возникнет.

Хорошей альтернативой может послужить керамическая труба. Она обладает хорошими эксплуатационными характеристиками, но имеет высокую цену. В некоторых случаях ее покупка не целесообразна.

В качестве удлинителя может использоваться и асбестовая труба. Сейчас материалы из асбеста практически во всех странах под запретом. Трубы из асбеста разрешено использовать только в России и Казахстане. Высокая опасность этого материала подтверждена в ходе многочисленных исследований. Среди преимуществ – низкая цена.

Если вырешили удлинить трубу, ответственно подойдите к выбору материала и строго соблюдайте предписание производителей и СНиП.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

Замена труб центрального отопления для комбинированного котла

Комбинированным котлам, обеспечивающим мгновенный нагрев и горячую воду по запросу, требуется большой объем газа за короткий промежуток времени. В результате теперь правила газовой безопасности гласят, что трубы для подачи газа от счетчика до комбинированного котла должны быть не менее 22 мм.

Многие старые котлы были подключены к счетчику с помощью газовых труб диаметром 15 мм, но это было до роста популярности комбинированного котла, поэтому, если устанавливается комбинированный котел, необходимо заменить трубы подачи газа.

Газовые трубы, которые не соответствуют правилам газовой безопасности и инструкциям производителя вашего котла, будут нарушением закона. ВСЕГДА нанимайте зарегистрированного инженера Gas Safe для работы с вашим газовым котлом и трубами центрального отопления.



Что такое газовые трубы?

Газовые трубы обеспечивают подачу газа в газовый котел центрального отопления от счетчика, который используется котлом в качестве топлива для выработки центрального отопления и горячего водоснабжения.

Газовые трубы могут различаться по размеру (15 мм, 22 мм, 28 мм или 35 мм) в зависимости от расстояния между котлом и счетчиком, производителя котла и типа котла. Размер в конечном итоге будет определять, сколько газа может пройти по трубе к котлу.

Старые котлы, как правило, имеют газовые трубы диаметром 15 мм, но правила газовой безопасности гласят, что трубы для подачи газа к комбинированному котлу должны быть не менее 22 мм.

Зачем комбинированным котлам газовые трубы большего размера?

Проще говоря, комбинированным котлам требуется большее количество газа за более короткое время, чем обычным и системным котлам.Это связано с тем, что комби должны работать больше, чтобы обеспечить мгновенную подачу горячей воды, а не постепенно нагревать ее и хранить в баллоне.

Обеспечение мгновенного отопления и горячей воды означает, что комбинированный котел должен сжигать много газа за короткий период времени, чтобы тут же удовлетворить спрос. По этой причине газовые трубы должны иметь возможность быстро подавать достаточно газа к агрегату, поэтому трубы подачи газа должны быть шире.

Обычные и системные котлы, с другой стороны, медленно нагревают воду в накопителе горячей воды в течение определенного периода времени – процесс, который не требует таких больших объемов газа за короткий промежуток времени – поэтому подача газа 15 мм является необходимой. достаточно.

Для того, чтобы газа хватало на комбинированный котел, им нужны более широкие газовые трубы, поэтому в Gas Safe указано, что они должны быть не меньше 22 мм, а не 15 мм, но в зависимости от выходной мощности агрегата им может потребоваться больше 28 мм или 35 мм. трубы.

Должны ли комбинированные котлы иметь трубу 15 мм или 22 мм для центрального отопления?

При сравнении комбинированных котлов вы можете обнаружить, что длина впускной трубы для газа должна составлять всего 15 мм, но это относится к тому месту, где трубы подачи газа соединяются с самим котлом.Чтобы соответствовать правилам газовой безопасности, газовые трубы должны находиться на расстоянии не менее 22 мм от счетчика.

Чтобы установить трубу подачи газа диаметром 22 мм в комби с входом газа 15 мм, ваш зарегистрированный инженер Gas Safe будет использовать редуктор, который обеспечивает безопасное соединение без ущерба для подачи газа в котел.

В тех случаях, когда трубы подачи газа должны проходить долгий путь, чтобы добраться до котла, или есть много изгибов для обхода, может потребоваться сечение 28 мм или 35 мм. Зарегистрированный инженер Gas Safe порекомендует идеальный размер трубы для вашей системы центрального отопления.

Размеры газопровода Worcester Bosch

Worcester Bosch заявляет, что длина трубы подачи газа должна быть не менее 22 мм при любых обстоятельствах. Все котлы Greenstar имеют входное отверстие для газа 22 мм.

Размер газовой трубы котла Vaillant

Большинство котлов Vaillant имеют 15-миллиметровую впускную трубу для газа, которая соединяется с котлом, хотя у ecoTEC Exclusive 843 combi диаметр 20 мм.

Когда дело доходит до ремонта вашей системы центрального отопления, ВСЕГДА нанимайте зарегистрированного инженера Gas Safe.



Что включает в себя замена трубопроводов?

Обычно при установке нового котла заменяют газопровод.

Тип пола вокруг вашего дома будет определять, насколько сложной будет работа, поскольку она включает подъем половиц. На каменный и кафельный пол будет гораздо труднее встать, чем на ту же работу в доме с большим количеством места под половыми досками.

Сколько стоят заменяющие трубы подачи газа?

Из-за разной степени сложности замены газопроводов цены могут сильно варьироваться.

Чтобы лучше понять, сколько будет стоить замена газовых труб в вашем доме, вам следует проконсультироваться с зарегистрированным инженером Gas Safe. Затем, чтобы убедиться, что вы получите наиболее конкурентоспособную цену, мы настоятельно рекомендуем сравнить предложения нескольких инженеров.

Используя Boiler Guide, вы можете бесплатно получить расценки от 3 инженеров, зарегистрированных в Gas Safe в вашем районе.Получив котировки, вы можете быть уверены, что получаете самую лучшую цену от инженера, которому вы можете доверять, чтобы выполнить работу в соответствии с высочайшими стандартами.


.

Знакомство с газовыми котлами

Газовые котлы – это системы центрального отопления, которые действуют как мини-костры, непрерывно нагревая воду. Эта нагретая вода затем прокачивается по всему дому через трубы и радиаторы для обогрева помещения и либо перекачивается непосредственно в краны и душевые (как в комбинированном котле), либо хранится в резервуаре с горячей водой для использования в будущем. В котле используется сетевой газ или сжиженный газ, хранящийся на месте. Затем этот газ сжигается в камере сгорания котла и нагревает воду примерно до 70 ° C с помощью теплообменника.

Опасны ли газовые котлы?

Важно отметить, что при сжигании природного газа без достаточного количества кислорода он горит желтым. Это создает опасный токсичный газ, называемый монооксидом углерода, который может быть смертельным при длительном вдыхании. У вас не должно возникнуть никаких проблем, если у вас есть датчик угарного газа и регулярное техобслуживание котла.

Доступны ли котлы разных типов?

Существует четыре основных типа газовых котлов, которые устанавливаются вверх и вниз в Великобритании:

Комбинированные или комбинированные котлы не используют резервуар для воды для хранения горячей воды, а вырабатывают горячую воду мгновенно непосредственно из бойлера для кранов и душевых.

Системные котлы хранят горячую воду в изолированном резервуаре для воды и имеют один резервуар для холодной воды.

Обычные котлы в основном работают так же, как и системные котлы, но могут быть вентилируемыми (один бак холодной воды) или невентилируемыми (два бака холодной воды).

Комбинированные теплоэлектростанции (ТЭЦ) действуют как микроэлектростанции, обеспечивая вашу горячую воду, как предыдущие три, но также вырабатывая электричество для использования по всему дому.

>>> Стоимость отопления дома газом по сравнению с электричеством

Эффективны ли газовые котлы?

Мы рекомендуем заменять котел каждые 12 лет или около того: это компенсирует как потерю эффективности, так и отсутствие запасных частей для ремонта.Если ваш котел выпущен до 2002 года, скорее всего, это модель без конденсации, эффективность которой достигает 80%, а у новых конденсационных моделей – 90%.

Блок управления котлом

Газовые котлы

можно запрограммировать так, чтобы они включались в определенное время дня, чтобы вы никогда не отапливали дом бессмысленно, когда никого нет. Кроме того, чтобы избежать перегрева или недогрева вашей собственности, можно установить термостаты. что необходимая температура достигается и поддерживается.Для более крупных объектов с помещениями, которые часто бывают необитаемыми, на каждом радиаторе можно установить термостатические радиаторные клапаны, чтобы минимизировать потери тепла.

Установка нового котла

Вы думаете о покупке нового котла? Мы обыскали страну в поисках лучших торговцев, чтобы убедиться, что мы рекомендуем только тех, кому действительно доверяем.

Если вы хотите, чтобы мы нашли для вас местного установщика для установки нового котла в вашем доме, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,
выбирая из 1, 2 или 3
  1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
  2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали – просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
  3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не работает и какая информация вам нужна.

    Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку СВЯЗАТЬСЯ С НАМИ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Спасибо.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

– Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com – Дэниел Фридман .

Можно ли утилизировать газовый котел и отапливать дом от земли в саду?

Газ Wonderfuel, напевал рекламу British Gas 1980-х. Как меняются времена. По мере приближения к 2020-м годам британские домохозяйства сталкиваются с попытками правительства переключить их с «чудо-топлива» на что-то более экологичное.

В значительном заявлении в среду канцлер Филип Хаммонд заявил, что хочет прекратить установку газовых котлов для воды и центрального отопления в новых домах с 2025 года, чтобы сократить выбросы парниковых газов и углерода.

Хотя Хаммонд ничего не сказал о существующих домах, он намекнул на другие предложения, которые могут означать начало конца газового центрального отопления.

Зеленые варианты: The Mail on Sunday оценивает альтернативы, которые вы можете обратиться к

Некоторые советы, такие как Ислингтон в Лондоне, уже разрабатывают централизованные системы, в которых для многих объектов тепло, а не газ отправляется по трубам с высокой изоляцией.

Но большинству людей придется заменить свой существующий котел на новый «зеленый» дизайн, если они хотят отказаться от газа.

Неясно, могут ли какие-либо альтернативы, такие как тепловые насосы и печи на биомассе, конкурировать с утверждением, сделанным в старой рекламе, о том, что газ продается «по непревзойденной цене».

Хотя многие экологически чистые виды топлива обещают более низкие ежегодные счета за электроэнергию, финансовая экономия может исчезнуть за счет затрат на установку и обслуживание. И хотя есть стимулы в виде субсидий, они, наоборот, сокращаются – точно так же, как правительство хочет, чтобы мы все делали больше для спасения планеты.

The Mail on Sunday оценивает альтернативы, к которым вы можете обратиться:

Вариант 1: ЗАКРЫТЬ ГЛУБОКО ДЛЯ ТЕПЛА

Земля за пределами вашего дома может показаться не теплой, но она может заменить ваш газовый котел в качестве источника энергии для обогрева. твой дом.

Чтобы использовать тепло земли, вам понадобится так называемый земной тепловой насос.

Это означает рытье траншей глубиной 4 фута и укладку труб, содержащих жидкость. Масштаб трубопроводной сети будет зависеть от размера вашего дома и сада.

Жидкость в трубах нагревается за счет подземного грунта, где температура обычно составляет от 6 до 12 градусов по Цельсию в течение года, даже когда температура воздуха ниже нуля.

Насосы для здоровья: масштаб трубопроводной сети будет зависеть от размера вашего дома и сада.

Эта жидкость поступает в тепловой насос, в котором используется хитроумная технология для нагрева воды для дома. Что особенно важно, устройство выжимает энергию из очень большого количества прохладной жидкости и использует ее для нагрева гораздо меньшего количества воды.

Это делается с помощью процесса, называемого сжатием. Затем горячая вода подается в бак и вокруг труб и радиаторов дома.

Установка геотермального теплового насоса требует серьезных земляных работ и является дорогостоящим проектом, стоимость которого составляет от 10 000 до 20 000 фунтов стерлингов. Домовладельцы могут сэкономить 300 фунтов стерлингов в год на счетах за отопление.

Существует также субсидия для стимулирования использования возобновляемых источников тепла в размере в среднем 2500 фунтов стерлингов в год в течение первых семи лет. Сумма рассчитывается исходя из того, сколько энергии производится.Нет никаких гарантий, что схема не будет закрыта или сокращена.

Meredith Annex из энергетической исследовательской компании BloombergNEF говорит, что геотермальный тепловой насос эффективен, но большинство домовладельцев не смогут позволить себе установку.

Она добавляет: «Такой насос также требует много места, поэтому он, вероятно, подходит только для людей, живущих в сельской местности.

«Но люди, покупающие новую застройку, могут извлечь выгоду из того, что строитель уже установил ее».

Вариант 2: ВТЯНИЕ НА ВОЗДУХЕ СНАРУЖИ

В тепловых насосах с воздушным источником тепло из внешнего воздуха забирается через специальный вентилятор сбоку от дома. Работает как холодильник наоборот. В то время как холодильник рассеивает тепло из системы труб в задней части для охлаждения, тепловой насос с воздушным источником поглощает тепло извне для его обогрева.

Тепловую энергию из воздуха можно получать даже при температурах до минус 15 ° C. Используя те же методы, что и в случае с тепловым насосом с грунтовым источником, если можно использовать достаточно этой энергии, его можно использовать для нагрева воды для дома.

Тепло большого количества воздуха при низкой температуре поглощается жидкостью.Это передается через компрессор, работающий от электричества, и полученное тепло передается в систему горячего водоснабжения в доме.

Вентилятор напоминает кондиционер, и его установка занимает день. Но вам также потребуются специальные радиаторы или трубы подземного отопления, которые могут довести общий счет до 8000 фунтов стерлингов. Лучше всего он работает в хорошо изолированных домах. Домовладельцы должны экономить 200 фунтов стерлингов в год на счетах за отопление.

Вы также можете иметь право на получение субсидии для стимулирования использования возобновляемых источников тепла на сумму около 1200 фунтов стерлингов в год в течение первых семи лет.Опять же, это основано на использовании энергии, и на него не следует полагаться как на безотказный способ вернуть ваши деньги.

Воспользуйтесь онлайн-калькулятором Министерства бизнеса, энергетики и промышленной стратегии, чтобы рассчитать размер возможного гранта. Перейдите на www.gov.uk/renewable-heat-incentive-calculator.

Вариант 3: ТЕПЛО ИЗ ИСТОЧНИКОВ ВОДЫ

Тепловой насос с водяным источником работает по тому же принципу, что и наземные и воздушные тепловые насосы. Он забирает большое количество тепла низкого уровня из любого источника воды рядом с домом и преобразует его в гораздо меньшие количества горячей воды.

С помощью компрессора, работающего от электричества, температура повышается и передается в воду, достаточно горячую для труб вокруг радиаторов, в полы с подогревом и даже иногда в систему горячего водоснабжения для кранов.

Тепловые насосы с водным источником: цена и удобство зависят от наличия поблизости источника воды, например реки или озера

Цена и удобство зависят от наличия поблизости источника воды, например реки или озера . Ориентировочная стоимость установки составляет 6000 фунтов стерлингов.Те, у кого есть доступ к близлежащему озеру, обнаружат, что могут сэкономить 500 фунтов стерлингов в год на счетах за отопление.

Хотя это один из самых эффективных тепловых насосов-источников по такой цене, он не подходит для большинства домов из-за нехватки доступной воды.

Как и в случае с другими насосами, домовладельцы могут воспользоваться субсидией для стимулирования использования возобновляемых источников тепла, составляющей в среднем 1000 фунтов стерлингов в год в течение первых семи лет.

Вариант 4: СОЛНЕЧНОЕ Сияние В ЛЮБУЮ ПОГОДУ

На вашей крыше установлены панели, содержащие фотоэлектрические элементы, преобразующие дневной свет в электричество.Солнечные панели не требуют солнечного света для работы и могут работать в пасмурные дни. Чтобы получить значительную экономию, вам может потребоваться 300 квадратных футов пространства для панелей, установленных на крыше. В идеале она должна быть обращена на юг для захвата лучей.

Получить команду инженеров для установки панелей – несложная задача. Но для установки восьми потребуется около 8000 фунтов стерлингов. Преимущество в том, что нет необходимости адаптировать систему отопления вашего дома.

Некогда щедрые субсидии на установку солнечных панелей в домах были прекращены в последние годы – «зеленый тариф» в размере около 300 фунтов стерлингов в год на производство электроэнергии, возвращаемой в Национальную энергосистему, отменяется в конце этот месяц.Тем не менее, даже без гранта комиссии могут сэкономить 400 фунтов стерлингов в год.

Вариант 5: БИОМАССА ПОДДЕРЖИВАЕТ ПОЖАРЫ В ДОМЕ

Биомасса позволяет домовладельцам использовать все виды органических материалов для выработки тепла. Древесину, траву, зерновые культуры или даже навоз можно превратить в гранулы, которые сжигают для создания тепла в доме.

Бытовой котел на гранулах с автоматическим питанием стоит от 8 000 до 15 000 фунтов стерлингов, включая установку, дымоход (или облицовку существующего дымохода), который должен соответствовать строгим нормам, и склад пеллет.Версия журнала, загружаемая вручную, немного дешевле.

Для домов с большим количеством мест для хранения можно купить пеллеты i

.

Монтаж коаксиальной трубы в котлах Navien Ace Coaxial

При монтаже коаксиального дымохода, в первую очередь, убедитесь в наличии (комплектности) запчастей:
1. Колено коаксиальное (1шт.)
2. Впускная/дымоотводящая труба (1шт.)
3. Адаптер для подсоединения коаксиальной трубы (1шт.)
4. Настенная декоративная накладка (2шт.)
5. Фланец для настенной декоративной накладки (1шт.)
6. Соединительный хомут (1шт.)

Выбор выхода впускной/дымоотводящей трубы
1. Коаксиальный дымоход должен крепиться к котлу и выходить наружу.
2. Все опасные вещества и предметы, создающие помеху для доступа к коаксиальному дымоходу, должны быть удалены из помещения.


Размеры установок и предупреждение при установке
Стандартные размеры установок коаксиальной трубы показаны на рисунке.

Внимание! При условии места, где часто и много выпадает снег, устанавливайте на большое расстояние между ними поверхностей земли и впускной/дымоотводящей трубой, чтобы впускная/дымоотводящая труба не засорилась.

Место расположения отверстия для коаксиальной трубы

  • Определите место расположения отверстия для коаксиального дымохода.
  • Рекомендуется место расположения определить отверстие выше на 150мм котла.
  • Диаметр отверстия – 110 ~ 125 мм.


  • Внимание!
    1) Коаксиальный дымоход, выходящий и помещения, должен быть наклонен немного вниз. (для удаления конденсат
    2) Пожалуйста обратите внимание на то, что поскольку края трубы острые, существует опасность поранится при установке.
    3) После установки дымохода, накройте отверстие на стене декоративной накладкой.

    Установка коаксиального дымохода
    1) Допускается удлинение коаксиального дымохода не более – 3м, количество колен не более 2 шт.
    2) При использовании удлинителя обязательно сожмите места соединений соединительным хомутом.


    Осмотр и очистка коаксиальной трубы
    1) Надежность крепления соединений частей дымохода.
    2) Выходит ли наружу впускная/дымоотводящая труба.
    3) Наклонена ли впускная/дымоотводящая труба, выходящая из помещения.
    4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
    5) Удалены ли опасные материалы (масляный бак, бензобак и т.д.) из помещения
    Внимание!
    Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе.


    Тип и маркировка “Уплотнительного кольца”
    4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
    Уплотнительные кольца, используемые в данном следующие.
    После окончания работы по установке обязательно проверьте следующее: Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе.
    Внимание!
    Рекомендуется покупать оригинальные коаксиальные дымоходы. В ином случае вы не можете получить гарантию качества продукции.

    Комплект коаксиального дымохода

    См. также монтаж дымохода на не коаксиальные котлы Navien Ace.

    Коаксиальный дымоход для двухконтурного газового котла

    Содержание

    Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.


    Отличие от обычных труб: что нового

    Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

    Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.


    Конструкция и принцип работы

    Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

    Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

    Как работает конструкция

    Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.


    Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

    Что входит в стандартную комплектацию

    Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

    • адаптер;
    • отвод на 90°, 30° и 45°;
    • сама труба.

    Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.



    Ориентировочный комплект выглядит следующим образом:

    • коаксиальная труба 1,0 м и компенсатор 0,5 м;
    • «колено» – угловой переходник, 45° либо 90°, для соединения;
    • тройник для подключения;
    • переходная муфта;
    • регулятор тяги;
    • узел для профилактической очистки устройства;
    • конденсатоотвод;
    • защитный экран наружной части;
    • закрепляющие хомуты;
    • опорная площадка;
    • конус;
    • фланец для крепления к стене дома;
    • кольцевые прокладки для придания герметичности и плотности в местах соединений.

    Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

    Коаксиальный дымоход для газового котла: материалы для изготовления

    На рынке отопительных приборов представлены различные варианты.

    Пластик

    Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.


    Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

    Нержавеющая сталь

    Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.


    Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

    Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

    • Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
    • Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

    Наша продукция

    Достоинства и недостатки использования

    Рассмотрим положительные и отрицательные характеристики.


    Плюсы:

    • Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
    • Экономичность использования топлива и более высокий КПД оборудования.
    • Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
    • Быстрый монтаж и введение в эксплуатацию.
    • Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
    • Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

    Недостатки системы:

    • Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
    • Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
    • Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
    • Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
    • Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

    Как и где правильно установить коаксиальный дымоход газового котла

    Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.


    Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

    Монтаж

    Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.


    • Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
    • Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
    • Отдельные элементы должны соединяться друг с другом по раструбной системе.
    • Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
    • В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
    • Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
    • Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

    Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

    Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

    А также необходимо утепление для предотвращения образования наледи.


    В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

    Установка включает несколько последовательных этапов:

    • Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
    • Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
    • Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

    Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

    Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.


    Требования к монтажу

    • В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
    • Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
    • Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
    • При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
    • Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
    • Зазор между трубой и деревянной стеной должен быть от 5 см.
    • Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
    • Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
    • В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
    • Должен соблюдаться отступ от стены, минимум 30 см.

    Проблема неправильного уклона

    Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.


    Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

    Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

    Выбор типа установки

    У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

    Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.


    В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

    Вентиляция

    По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.


    Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

    Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

    Длина коаксиального дымохода для газового котла и установка

    Виды дымоходов для газовых котлов

    Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа.

    Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла.

    Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

    • Раздельные;
    • Коаксиальные.

    Длина коаксиального дымохода для газового котла

    Такие дымоходы являются наиболее популярными для настенных котлов.

    Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу.

    Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания.

    Их длина ограничивается четырьмя или пятью метрами.

    При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

    Установка коаксиального дымохода для газового котла

    Варианты установки коаксиального дымохода

    Данные рекомендации взяты мною из паспорта котла Baxi Eco Four.

    Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией.

    Все возможные варианты установки изображены на нижнем рисунке.

    Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

    1. Отведение через стену (самый простой вариант)
    2. Вывод в центральный дымоход типа LAS
    3. Вертикальный дымоход с выводом через крышу

    Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

    При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма.

    Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

    • Отвод 90° укорачивает дымоход на 0,5 метра.
    • Отвод 45° укорачивает дымоход на 0,25 метра.

    Первый отвод, который стоит на выходе из котла при этом не учитывают.

    Для лучшего понимания опять воспользуемся рисунком:

    Длина коаксиального дымохода

    Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума.

    Теперь рассмотрим LAS систему, там все абсолютно также:

    LAS система дымохода

    Такая система достаточно экзотична, но имеет полное право на существование.

    Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

    Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

    Вертикальный коаксиальный дымоход для газового котла

    На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить.

    Иначе горелку будет заливать конденсатом и котёл будет выключаться.

    Раздельный дымоход для газового котла

    Раздельные дымоходы применяют если необходимо увеличить длину дымохода.

    Для некоторых котлов длина раздельных дымоходов может достигать 30 метров.

    Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя.

    Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель.

    На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

    Правила установки раздельного дымохода

    Разделитель для коаксиального дымохода

    Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

    • Отвод 90° укорачивает дымоход на 0,5 метра.
    • Отвод 45° укорачивает дымоход на 0,25 метра.
    • Первый отвод 90° не учитывается.

    Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строенияа общая длина приточной трубы не должная превышать 10 метров.

    Далее смотрим на рисунки:

    Длина раздельного дымоходаВертикальный раздельный дымоход

    Отведение конденсата из дымохода

    При работе котла неизбежно появление конденсата в дымоходе.

    Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

    • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
    • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
    • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

    Резюме статьи

    Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами.

    А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения.

    Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

    Как удлинить коаксиальный кабель

    Удлинение коаксиального кабеля – простой и эффективный способ получить слишком короткий кабель нужной длины. Прочтите, чтобы узнать все, что вам нужно знать о процессе удлинения кабеля.

    Шаг 1. Защитите себя

    Перед тем, как пытаться удлинить коаксиальный кабель, убедитесь, что удлинительный кабель отключен от всех устройств, к которым он был подключен. Удлинение кабеля при подключении представляет ряд опасностей для компонентов, к которым они подключены.При работе с кабелями безопасность всегда должна быть вашим приоритетом, поэтому постарайтесь не пропустить этот важный шаг. Приняв необходимые меры безопасности, вы будете готовы перейти к следующему шагу.

    Шаг 2 – Подготовка кабелей

    Отсоединив кабель, который вы хотите удлинить, вы готовы подготовить кабель для процесса удлинения. Начните этот шаг, убедившись, что разъемы вашего коаксиального кабеля надежно встали на свои места. Сделайте это, осторожно покрутив коннекторы пальцами.Если какой-либо из ваших разъемов не закреплен, поверните их вправо, чтобы надежно затянуть. При необходимости можно использовать плоскогубцы.

    Повторите этот процесс со вторым кабелем.

    Шаг 3 – Удлините коаксиальный кабель

    Теперь, когда вы подготовили кабели, вы готовы начать процесс удлинения. Начните этот шаг, надежно прикрепив один из разъемов кабеля к одному концу удлинителя проходного коаксиального кабеля. Затем вытащите второй коаксиальный кабель и подключите один из его разъемов к другому концу проходного разъема.

    Если вы хотите еще больше увеличить длину кабеля, вам понадобятся дополнительные кабели и разъемы. Однако, как правило, для ваших целей достаточно двух кабелей.

    Шаг 4 – Завершающие штрихи

    После успешного увеличения длины вашего коаксиального кабеля вы можете использовать только что удлиненный кабель по своему усмотрению. Сначала подключите разъемы нового кабеля к устройству по вашему выбору. Затем подключите другой разъем кабеля к источнику сигнала кабеля.Если вы хотите ошибиться, дайте разъемам последний тест на прочность, прежде чем подключать кабель. Если все пойдет по плану, ваш новый кабель должен работать так же хорошо, как и предыдущий.

    Вот и все. При удлинении коаксиального кабеля просто запомните эти четыре простых шага, и длина вашего кабеля будет увеличена в мгновение ока.

    Как правильно смонтировать коаксиальный дымоход. Как установить коаксиальный дымоход с соблюдением правил.Установка вертикальной коаксиальной системы

    При установке любого отопительного котла (кроме электрического) необходимо позаботиться о системе дымоудаления и подаче кислорода, необходимого для поддержания процесса сгорания топлива. Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. При этом классическая схема отвода продуктов сгорания совершенно бесполезна. Достаточно коаксиального дымохода.В этой статье мы рассмотрим все правила установки коаксиального дымохода для газового котла.

    Типовой проект

    Само значение слова «коаксиальный» означает «коаксиальный». Это две трубки, вставленные одна в другую и выведенные наружу. Изнутри трубы не соприкасаются друг с другом за счет перемычки.

    Причина в разном назначении трубок:

    • Малая – предназначена для удаления продуктов, образующихся при сгорании топлива.
    • Большой нужен для подачи воздуха, а значит, и кислорода в камеру сгорания.

    В этом случае оказывается, что свежий воздух и продукты сгорания не смешиваются друг с другом. Такая система надежно изолируется, и воздух из помещения не смешивается с газами в дымоходе.

    Важно! Чаще всего встречаются коаксиальные конструкции горизонтальные, хотя в принципе можно установить и вертикальный дымоход.

    Преимущества

    Главное преимущество этой конструкции – универсальность. Его можно использовать для всех типов отопительных котлов.Самая эффективная работа – установка коаксиальных дымоходов для газовых котлов с закрытой камерой сгорания и наддувом. Сам котел может быть настенным или напольным.

    Вот еще несколько преимуществ:

    • Расположение горизонтальное. Пробивать крышу дырку не нужно. Достаточно вывести трубу в окно или проделать дыру в стене, ближайшей к котлу.
    • Дымоход изолирован и не связан с воздухом в помещении.Нет риска попадания в комнату угарного газа.
    • Воздух, поступающий с улицы, попадает в камеру сгорания уже нагретым, так как он соприкасается с горячим дымоходом. Это способствует увеличению КПД котельной установки.
    • Коаксиальный дымоход простой в установке. Работа по его устройству не требует особых навыков и специальных знаний.
    • Безопасность. Коаксиальный дымоход надежно защищен от опасности возгорания, так как система охлаждается относительно холодным воздухом с улицы.
    • Нет необходимости обустраивать отдельную котельную. Для установки котла подойдет любое удобное для вас место – кухня, коридор, пристройка или подвал.

    Правила установки коаксиального дымохода для газового котла

    Если планируется устройство коаксиальной системы дымоудаления, необходимо соблюдать правила монтажа и безопасности. Это позволит избежать даже самых незначительных рисков, связанных с попаданием выхлопных газов в помещение:

    • Максимальная длина выходной вертикальной трубы в коаксиальном дымоходе – 3 м.Иногда встречаются дымоходы большей длины (до 5 м). Например, это касается монтажа коаксиальной трубы напольного двухконтурного газового котла Ferroli.
    • Труба выведена на улицу горизонтально. В этом случае максимальная длина горизонтального участка составляет 1 м.
    • При установке нагнетательного вентилятора нет необходимости оборудовать вертикальную секцию.
    • Высота выхода газопровода над землей от 2 м, а относительно котлоагрегата превышение от 1.5 мес.
    • Минимальное расстояние выхода дымохода из любого оконного или дверного проема, а также вентиляционных решеток составляет 0,5 м.
    • Нежелательно оборудовать выход коаксиального газохода под окно. Но если без него не обойтись, минимальное расстояние между выходом дымохода и окном составляет 1,0 м.
    • Небольшой наклон трубы позволяет конденсату стекать.

    Откос дымохода

    По этому вопросу нет единого мнения:

    • Наиболее частая рекомендация – наклонять трубы «подальше от котла».В общем, это вполне логично. Конденсат, образующийся при работе котла, вытекает и не попадает в котел. Однако такая система безупречно работает до наступления сильных морозов. В зимние холода стекающий конденсат просто замерзает, иногда даже внутри трубы. Все это ухудшает поступление воздуха в топливную камеру.
    • Вам еще предстоит принять решение сделать уклон трубы в сторону котла. Для решения проблемы попадания конденсата в котел устанавливается дополнительный сборник конденсата.

    Следует ли утеплять дымоход?

    Дело в том, что изоляция дымоходов проблему не решает. Конденсат все равно замерзает. Эту проблему можно решить более эффективно, если немного укоротить внутреннюю трубку. Естественно, это действительно так, если трубы наклонены в сторону от котла.

    Порядок установки

    В отличие от обычного вертикального дымохода, коаксиальная система не требует профессиональных навыков монтажа. Но при этом необходимо строго следовать инструкции.Это единственный способ добиться полной безопасности.

    Монтаж коаксиального дымохода для газового котла выполняется по следующему алгоритму:

    • Определяется с местонахождением котлоагрегата. Настенные модели располагаются на внешних стенах, напольные – на небольшом возвышении.

    Важно! Превышение выхода на стене над котлом в соответствии с правилами составляет 1,5 м и более. Диаметр отверстия в стене не должен быть намного больше диаметра наружной трубы.

    • Для подключения дымохода к котлу установлен специальный элемент. Все стыки и повороты скрепляются хомутами. При этом ни в коем случае нельзя использовать герметики или скотчи.

    Важно! Количество поворотных изгибов для всей системы не должно превышать 2.

    При установке отопительных котлов (кроме электрических) необходимо позаботиться о правильном дымоудалении и подаче кислорода, необходимого для поддержания горения теплоносителя.Коаксиальный дымоход для газового котла можно устанавливать совместно с отопительными котлами с закрытой камерой сгорания. Часто необходимое оборудование изначально входит в комплектацию котла.

    Отопительные котлы с закрытой камерой сгорания могут быть установлены в любом помещении, не требуют установки классической системы отвода продуктов сгорания; для обслуживания достаточно установить коаксиальный дымоход.

    Определение «коаксиальный» – означает коаксиальный, то есть дымоход, который состоит из двух составных труб, расположенных одна в другой и выведенных на улицу.Это одноконтурная двухконтурная конструкция из двух труб разного диаметра. Внутри трубы не соприкасаются друг с другом, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

    Эта конструкция объединяет два независимых канала, используемых для определенных целей:

    • Трубка малого диаметра предназначена для отвода продуктов сгорания топлива;
    • Трубка большего диаметра используется для втягивания воздуха в камеру сгорания.

    Таким образом, получается, что дым выводится из котла, а воздух поступает в котел без соединения между собой…. Преимущество такой системы в том, что она надежно закрыта и внутренний воздух помещения никак не смешивается с воздухом и дымом внутри коаксиального (коаксиального дымохода).

    В основном устанавливаются горизонтальные коаксиальные дымоходы, хотя в редких случаях встречаются и вертикальные конструкции.

    Особые преимущества

    Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такую ​​конструкцию нельзя подключать ко всем типам отопительных котлов.Для максимально качественной эксплуатации такого дымохода следует учитывать, что его необходимо устанавливать с отопительными котлами с закрытой камерой сгорания на наддуве. Это встроенный вентилятор, который позволяет всей системе дымоудаления работать чрезвычайно эффективно. Такие котлы могут быть как напольными, так и настенными.

    Самым главным преимуществом коаксиального дымохода является простота конструкции системы и установка каменки в любом необходимом месте.

    Рассмотрим подробно все неоспоримые достоинства:

    1. Горизонтальное расположение дымохода. Пробивать крышу для удаления продуктов сгорания не нужно. Труба выводится через ближайшую к котлу стену или окно.
    2. Коаксиальная система дымохода не подключена к воздуху в помещении. Во время работы котла в помещении не выгорает кислород, а газы монооксида углерода не попадают во внутреннее пространство помещений, как это имеет место при работе обычных газовых котлов.
    3. Воздух, забираемый с улицы, попадает в камеру сгорания с подогревом. Это возможно благодаря тому, что он проходит между внешней и внутренней трубой, по которой горячий выхлопной дым выходит наружу. Это дает возможность повысить КПД отопительного котла.
    4. Коаксиальный дымоход прост в установке, работа не требует специальных знаний и серьезной перепланировки для обустройства дымохода. Благодаря этому дымоудалению можно установить отопительный котел даже в квартире.
    5. Коаксиальный дымоход имеет отличную степень защиты от возможных пожаров. Это достигается за счет охлаждения всей системы холодным наружным воздухом, который проходит через канал между трубами.
    6. Для такого дымохода нет необходимости устраивать отдельную оборудованную котельную. Любой из котлов – настенный или напольный, можно установить в удобном для вас месте: на кухне, в подвале, в пристройке, в кладовой.

    Важные требования для установки

    Для установки котла с закрытой камерой сгорания необходимо установить автономную систему отопления.Такую систему можно использовать в индивидуальном строительстве, в городских квартирах или производственных помещениях.

    В случае принятия решения об использовании коаксиального дымохода необходимо соблюдать определенные правила и нормы безопасности и монтажа. Они позволят максимально правильно и надежно выполнить отвод дымовых газов и защитят помещение от выхлопных газов.

    Правила установки коаксиального дымохода:

    1. Максимальная длина вертикальной выпускной трубы коаксиального дымохода должна составлять около 3 метров.Иногда встречаются более длинные дымоходы. Например, к котлам Ferolli (напольным) можно подключить коаксиальные дымоходы длиной 4 – 5 метров.
    2. Выход трубы на улицу осуществляется горизонтально через стену, возле которой в помещении расположен котел. Длина горизонтального участка не более 1 метра.
    3. Если приточная вентиляция устанавливается с помощью вентиляторов, то вертикальное сечение системы не требуется.
    4. Выход дымохода находится на высоте двух и более метров над землей и не менее 1.5 м относительно расположения котла (над ним).
    5. Выход дымохода должен находиться на расстоянии полуметра от любого окна (бокового или верхнего), двери или вентиляционной решетки.
    6. Место для выхода коаксиального дымохода под окном использовать не рекомендуется. Но при необходимости расположение окна над дымоходом должно быть больше 1 метра.
    7. Для отвода конденсата при установке коаксиального дымохода необходимо предусмотреть некоторый наклон трубы.

    Здесь следует отметить, что споры о необходимости и правильности установки уклона трубы – тема, которая достаточно противоречиво трактуется и бурно обсуждается на многих строительных форумах и сайтах. На первый взгляд такое простое дело, требует грамотного подхода и тщательного прояснения всех нюансов. Главный спор возникает из-за боковой части откоса дымохода. Следует подробно разобраться в этом вопросе и отметить некоторые нюансы установки горизонтального коаксиального дымохода.

    Откос дымохода

    Существует два разных мнения о том, где должен быть уклон дымохода.

    В первом случае некоторые специалисты склоняются к мнению, что лучше всего делать уклон от котельной в сторону улицы. Это вполне логично, поскольку при таком расположении системы конденсат, образующийся при охлаждении выхлопных газов, будет стекать наружу под действием силы тяжести. Это предотвратит попадание конденсата в котел. Но полноценно такая система может работать только тогда, когда на улице нет сильных морозов.

    Иначе конденсат, не успев стечь по трубе, просто замерзнет на выходе. Образовавшиеся сосульки мешают нормальному поступлению воздуха в камеру сгорания. Конденсат также может замерзнуть не только на выходе из трубы меньшего размера, но и внутри кольцевого пространства дымохода.

    Здесь конденсат образуется из-за того, что внутренний влажный воздух, нагретый из небольшого канала, оседает на холодной внешней трубе. В том случае, если уклон делается в сторону улицы, конденсат замерзает до того, как сможет покинуть трубу.Внутри образуется лед, дымоход перестает нормально работать.

    Именно из-за постоянного промерзания и образования льда во время сильных морозов ведущие производители отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла. Вопрос о попадании конденсата в топку решить очень просто. Чтобы этого не произошло, дополнительно устанавливается конденсатоотводчик.

    Есть смысл утеплять

    Сразу стоит отметить, что утепление такого дымохода не решает проблему замерзания конденсата.На первый взгляд кажется, что можно просто хорошо утеплить внешнюю трубу, но все же предпосылки для образования льда внутри дымохода сохраняются. Здесь может помочь обрезка (укорачивание) внутренней трубки. Естественно, что все эти меры необходимы только в том случае, если дымоход спускается в сторону улицы.

    Внимание! В инструкции к коаксиальному дымоходу указаны максимально допустимые размеры трубы. Необходимо строго соблюдать эти параметры – они неразрывно связаны с требованиями пожарной безопасности.

    Установка

    Коаксиальный дымоход, в отличие от вертикальных традиционных дымоходов, прост в установке и не требует специальных навыков, знаний и приспособлений. Вы должны следовать инструкциям, быть осторожными и придерживаться стандартов безопасности. Следует отметить, что практически всегда коаксиальный дымоход устанавливается совместно с отопительным котлом.

    Этапы установки:

    • На первом этапе определяется место в помещении для котла.Напольный котел устанавливается на небольшой ножке, настенные модели крепятся к наружной стене.
    • Выход дымохода обозначен на той же стене, у которой стоит котел, на высоте более 1,5 м над ним. Диаметр отверстия в стене должен быть немного больше внешнего размера трубы.
    • Устанавливается специальный соединительный элемент, через который котел отопления подключается к дымоходу. Все повороты и стыки труб фиксируются хомутами.

    Внимание! При установке коаксиального дымохода категорически запрещается использование липких лент и герметиков.

    • Отверстие в стене, то есть место, где проходит труба, необходимо проложить негорючим утеплителем.
    • Если в котле используется принудительная вентиляция, то монтируется только горизонтальный участок дымоходной трубы.

    Внимание! Если необходимо повернуть трубу, используйте поворотное колено. Дымоход должен быть снабжен не более чем двумя коленами.

    • Трубопровод крепится к стене скобами: по одному на каждый стык.
    • Не допускается установка дополнительных элементов на конце (головке) коаксиального дымохода: зонты, дефлекторы и т. Д.

    В заключение следует отметить, что коаксиальный дымоход становится достаточно популярным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют длительный срок службы и отличаются скромными ценовыми показателями.

    Жить в загородных домах невозможно без устройства системы отопления, а газовое отопление считается самым экономичным.Но для газа, как и для других видов топлива, требуется приток кислорода и удаление продуктов сгорания. А коаксиал признан лучшей дымоходной системой: он может одновременно справиться как с выходом, так и с притоком газов, необходимых для горения.

    Какие бывают коаксиальные дымоходы

    Коаксиальный означает внутреннее объединение или, по-другому, одно в другое. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые усилены перемычками, не позволяющими им соприкасаться друг с другом.Такое расположение дымоходной системы лучше всего подходит для газовых отопительных котлов, но может применяться и в других системах отопления, где камера сгорания не имеет открытого доступа.

    Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания и выбрасывать образующийся углекислый газ на улицу.

    Устройство

    Поскольку для этой системы требуется не только подача кислорода, но и автономный отвод конденсата и продуктов сгорания, она состоит из нескольких компонентов:

    • Двойные прямые трубы для удаления углекислого газа;
    • Небольшая емкость для сбора образующегося конденсата: он ни в коем случае не должен попадать в котел для сжигания топлива;
    • Соединительная тройная конструкция используется для сбора всех деталей;
    • Колено с загибом под 90 0, предназначенное для поворота трубы дымохода;
    • Системы очистки: с ее помощью проводятся ремонтные или профилактические работы;
    • Наконечник – предназначен для защиты системы от атмосферных осадков.

    Плюсы и минусы

    Каковы положительные характеристики коаксиальной дымоходной системы?

    • Забор воздуха, необходимого для горения, происходит с улицы, что не создает душной атмосферы;
    • Минимальные тепловые потери, так как воздух подается по внешнему трубопроводу, а нагревается от внутренней конструкции;
    • Отвечает всем экологическим требованиям: у газового котла большой процент КПД, и все топливо полностью выгорает, поэтому вредные для природы и человека компоненты практически не выбрасываются в атмосферу;
    • Отвечает всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, поэтому даже при соприкосновении с легковоспламеняющимися предметами возгорание возникнуть не может;
    • Компактность конструкции позволяет установить его в любом, даже небольшом помещении;
    • Установка
    • не предполагает нарушения целостности кровли дома.

    Недостатков у такой дымоходной системы очень мало; это можно объяснить дороговизной и невысоким эстетическим восприятием: если установить его в подвале, он может немного снизить гармоничность комнаты.

    Просмотры

    Коаксиальные дымоходные системы бывают горизонтального и вертикального типов, каждая из которых может быть установлена ​​при определенных условиях.

    Вертикально. Для этой системы необходимо оборудовать водосток на крыше дома, также очень нужна емкость для сбора конденсата, но обычно весь необходимый набор компонентов уже входит в комплект поставки дымохода.


    Горизонтально. Это самая популярная коаксиальная система дымохода, потому что ее установка очень проста: нужно отверстие в стене и все. К тому же нет необходимости обустраивать место для дымохода на крыше, а собранный конденсат можно отводить напрямую, то есть нет необходимости обустраивать дополнительную емкость: он просто стекает по трубе на улицу, если труба устанавливается с небольшим уклоном.


    Размещение коаксиальных дымоходных систем

    1. Специалисты рекомендуют определять расположение дымоходной системы только после установки самого газового котла.
    2. Расположите трубы на расстоянии не менее 50 см от оконных и дверных проемов. Для обеспечения наилучшего сцепления первый компонент трубы должен иметь длину не менее 1 метра. Он фиксируется на месте выхода котла на патрубке металлическим хомутом.
    3. Если котел оборудован естественной вытяжкой, то над этой конструкцией необходимо установить отвод дымовой трубы. Если установлен вентилятор, установку можно проводить на любой высоте.
    4. Затем нужно оборудовать проем для труб для выхода на улицу, если дом деревянный, то потребуется установить слой теплоизоляции: это предотвратит возможное возгорание дерева.
    5. Чтобы образовавшийся конденсат по канализации уходил на улицу, трубы монтируют с уклоном вниз.

    Установка

    Пожарные органы требуют для устройства системы отопления наличие отдельно стоящего помещения, в котором проводится вентиляция и есть все необходимое оборудование. Это приводит к лишним расходам, нужно либо перестраивать уже готовый дом, либо оборудовать отдельную систему дымохода.

    Но всего этого можно избежать, если приобрести газовый котел закрытого типа и оборудовать специальную коаксиальную систему дымохода, которая сэкономит деньги хозяину на обустройстве отдельного дымоотвода.

    И только по этим причинам установка котла разрешена в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в подвале дома. Этого нельзя сказать о котлах с открытым типом горения.

    Необходимо соблюдать правила установки соединений: они должны быть выполнены до того, как система выйдет из проема в стене.Сама труба должна выступать из стены не менее чем на 20 см, при этом допускается большее расстояние.

    Чтобы обеспечить невозможность возврата реверсной тяги к котлу, на нем устанавливается специальный клапан, который предотвратит это явление.

    Соединение всех частей дымохода осуществляется с помощью хомутов и, в некоторых случаях, утеплителя. Для лучшего уплотнения можно использовать строительную пену.

    Совет: используйте как можно меньше вертикальных частей: это повысит эффективность дымохода.

    Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

    • Для установки системы рекомендуется использовать только комплектные детали;
    • Не использовать самодельные детали, а приобретать недостающие детали только в сервисных центрах производителя;
    • После установки системы отвода дымовых газов ее необходимо проверить на герметичность;
    • Выполняйте стыковку швов в свободном пространстве, а не в пространстве стены.

    Пошаговая инструкция

    1. Сначала определяется расположение газового котла;
    2. Монтаж газового оборудования осуществляется одновременно с установкой коаксиальной дымоходной системы;
    3. Сам дымоход должен располагаться 1.На 5 метров выше самого газового котла;
    4. Выполнять требования пожарной безопасности: расположить дымоходные трубы так, чтобы между окном, вентиляционным отверстием и дверью оставалось не менее 50 см;
    5. Сделать отверстие для выхода трубы в стене в соответствии с диаметром;
    6. Присоединить трубы к выходу котла металлическим хомутом. Не забудьте спуститься к земле, чтобы слить конденсат;
    7. После установки трубы отверстие заделывают;
    8. Вы можете опробовать систему в тестовом режиме.

    Как удлинить коаксиальный дымоход для газового котла

    Если для отопления многоквартирного дома используется газовое оборудование, может потребоваться расширение дымоходной системы.

    Для установки вам потребуется:

    • Отводы пропиленовые;
    • Дополнительная труба дымохода длиной не более 5 метров;
    • Адаптер для герметичного соединения;
    • Накладки для крепления к внешней стене;
    • Фланцы и хомуты.

    Все дополнительные детали для удлинения необходимо приобретать у дилеров производителя дымоходной системы, так как детали других марок могут быть несовместимы с уже приобретенным оборудованием.

    Ориентировочная стоимость

    Стоимость коаксиального дымохода во многом зависит от конфигурации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тыс. Руб. До 13,5 : какие трубы дымохода нужно приобрести.Дополнительные отводы могут стоить от 1,5 до 3 тысяч, сборник конденсата – около 3 тысяч.

    Если вы хотите купить защитную решетку для выхода из дымохода, то ее стоимость около 3 тысяч рублей.

    Как видно из нашего обзора – коаксиальная дымоходная система – новое слово в строительстве дымоходов, она полностью автономна и проста в использовании.

    С наступлением зимы всегда возникает вопрос о необходимости правильной организации системы отопления.

    Всем нужно согреться, никто не хочет жить в холодной квартире и мерзнуть. Газовые котлы наиболее эффективно обогревают помещение. Они быстро нагреваются, хорошо держат температуру, а стоимость эксплуатации такого оборудования наверняка будет каждому по карману.

    Не будем забывать о функциональности котлов. Хороший агрегат способен не только обогреть само помещение, его мощности хватит на нагрев воды для бытовых нужд. Но тут на первый план выходит другой вопрос – как вывести продукты сгорания из котла вне здания и сделать это максимально эффективно? Вы узнаете сейчас.

    Содержание статьи

    Проблемы со штатными дымоходами

    Газовый котел имеет массу преимуществ перед аналогичными электроприборами. Но есть и недостатки. К недостаткам в первую очередь относится отвод продуктов сгорания из котла.

    Как бы то ни было, но электричество не оставляет после себя мусора, но после работы газового котла образуется большое количество углекислого газа и окиси углерода, которые необходимо своевременно удалять.

    Для удаления окиси углерода используется отходы. Дымоходы бывают разные. Обычные стальные трубы, керамические трубы, кирпичные трубы и т. Д. Их монтаж и особенности зависят от конкретного типа, типа дома, места выхода наружу и многого другого.

    Однако и у обычных дымоходов есть свои недостатки. Они быстро забываются, уменьшается тяга внутри котла. Если уборка не будет произведена своевременно, проблема только усугубится.

    Дымоход может засориться, полностью заблокировав работу газового котла.В результате он либо не будет работать, либо будет выбрасывать продукты горения внутрь помещения, что, конечно, тоже недопустимо.

    Плюс обыкновенный дымоход хоть и действенная деталь, но имеет свои конструктивные недостатки. Например, выход дыма и подача воздуха проходят по одной и той же трубе. В большинстве случаев это не проблема, но есть исключения.

    Например, если дымоход хоть немного забит, в этом случае поток поступающего воздуха сильно уменьшится, что сразу отразится на тяге внутри газового котла, а это соответственно снизит его КПД.Чтобы получить тот же результат, нужно сжечь больше топлива. Не самое приятное действие, правда?

    Описание продукта

    Однако такие ситуации можно обойти. Современные технологии давно научились создавать действительно эффективные конструкции, свободные от проблем прошлого.

    Коаксиальная труба – лишь одна из таких конструкций. Коаксиальной трубой называется труба, состоящая из двух основных частей. Две оболочки, которые работают попарно.

    Внутренняя оболочка трубы имеет меньший диаметр.Его стандартный размер составляет примерно 60 мм. Базовой считается труба диаметром 60 мм, но есть и другие, более крупные образцы.

    Трубы менее 60 мм не подходят для коаксиальных дымоходов, их сечение слишком мало для удаления дыма и продуктов горения в достаточном количестве.

    Кроме того, при взаимодействии с трубой диаметром менее 60 мм вероятность засорения ее отложениями значительно увеличивается, хотя для коаксиальных изделий она значительно снижается по сравнению с обычными дымоходами.

    Вторая труба будет больше. Его диаметр составляет примерно 100 мм, при условии, что внутренний диаметр 60 мм. То есть соотношение размеров попадает на уровень от 1 до 1,5.

    Задача трубы диаметром 100 мм – организовать постоянную подачу свежего воздуха в котел. Он также отводит конденсат, который скапливается на внешних стенках внутренней трубы. Следует понимать, что труба 100/60 мм – это лишь один из вариантов, а их великое множество.

    Трубы крепятся друг к другу с помощью хомутов и различных опор. Благодаря своей конструкции они не соприкасаются друг с другом, что очень важно.

    Собственно такое решение называется коаксиальным из-за встроенного в него механизма двухосной конструкции.

    Плюсы и минусы

    Использование коаксиальных труб вместе с конструкцией газовых котлов дает потрясающий результат. У этой конструкции достаточно преимуществ с избытком.

    Перечислим основные:

    • повышение КПД отопительного оборудования;
    • безопасный и непрерывный отвод угарного газа, снижающий вероятность засорения дымохода обратной тягой;
    • постоянный отвод конденсата и приток свежего воздуха по изолированной трубе диаметром 100 мм и более;
    • снижение вероятности поломок;
    • простая и в то же время очень эффектная конструкция (монтаж осуществляется по заранее спланированной схеме).

    Как видите, это решение дает много положительных результатов. КПД газового котла повышается сразу за счет нескольких факторов. В первую очередь за счет постоянного и бесперебойного потока воздуха через наружную трубу диаметром 100 мм.

    В нем тоже скапливается конденсат, он не имеет доступа внутрь меньшей части дымохода диаметром 60 мм. Отсюда вытекает еще одно важное преимущество.

    Очистка коаксиальных дымоходов значительно упрощается в плане приложения физических усилий, так как конденсат с окислением внутри часто вызывает образование твердых отложений на его стенках.

    В этом случае высыхает сам конденсат из-за той же обратной тяги. Причем этот процесс происходит быстро, без лишних затрат.

    Соответственно, продуманная конструкция положительно влияет на все аспекты отопительного оборудования.

    Есть ли недостатки у коаксиальных конструкций? Конечно, есть. Они есть во всем без исключения оборудовании.

    Основные минусы:

    • повышенная цена;
    • пайпов строго типизированы и стандартизированы, разработчики настраивают их под конкретные задачи, что усложняет процесс модификации;
    • сложнее сделать самостоятельно;
    • Установка
    • подразумевает соблюдение мер безопасности и особых требований, которые не всегда удается выполнить.

    Монтаж оборудования

    Как мы уже отмечали выше, установка и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особая конструкция коаксиальных ответвителей предъявляет дополнительные требования, которые серьезно усложняют установку.

    Теперь нужно думать не только о том, как уложить трубу по самой простой схеме. А это не так просто, особенно если предполагается организовать вывод из квартиры в многоквартирном доме.

    Также необходимо соблюдать все требования, игнорирование которых чревато серьезными осложнениями в будущем.

    Основные требования

    Прежде чем рассматривать всю установку от начала до конца, обратимся именно к этим требованиям. Они очень важны и не зря.

    Основные требования для монтажа коаксиальных труб размером 100/60 мм:

    • монтаж трубы ведется так, чтобы она свешивалась с уклоном около 3 градусов;
    • Выход коаксиального дымохода нельзя устанавливать ближе 1.5 метров от земли и 0,6 метра от окна;
    • Монтаж всех комплектующих (а коаксиальный дымоход полностью разборный) осуществляется только с приложением. Никакой самодеятельности, иначе будут неприятности;
    • Если необходимо удлинить или растянуть трубу, мы используем герметики и мастики для коаксиальных проводов. Их лучше покупать у производителей, они часто предоставляют своим покупателям не только прямую продукцию, но и все материалы, необходимые для ее обслуживания.

    Все эти требования необходимо строго соблюдать. Особенно это касается предметов, отвечающих за непосредственное расположение труб.

    Установка под углом 3 градуса необходима для безопасного и бесперебойного отвода конденсата из трубы. При нарушении угла конденсат потечет медленно, перестанет высыхать, а это уже чревато серьезными проблемами.

    Процесс установки

    Рассмотрим монтаж трубы на примере установки под котел Бакси.По сути, вы можете выбрать любой котел, они практически всегда имеют идентичную конструкцию.

    В качестве рабочего коаксиального дымохода возьмем трубу 100/60 мм, самую распространенную в наших краях. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – диаметр внутренней трубы, непосредственно удаляющей продукты сгорания.

    Этапы работы:

    1. Готовим все оборудование.
    2. Планируем маршрут прокладки труб.
    3. Просверливаем отверстия в мешающих нам конструкциях.Диаметр подбираем по наружной трубе дымохода, прибавляя к нему еще 10 мм для крепежа. Если наша труба имеет диаметр 100 мм, то отверстие необходимо просверлить диаметром 110-115 мм.
    4. Подключаем цоколь к выходу от котла. Чаще всего этот штифт находится на его верхней панели.
    5. Устанавливаем первую часть трубы, фиксируем арматурой.
    6. Продолжаем укладку коаксиального дымохода с соблюдением всех требований.
    7. Герметизируем стыки труб.
    8. Тестируем работу системы.

    Как видите, ничего сложного в этом процессе нет.

    Монтаж коаксиального дымохода (видео)

    Постарайтесь как можно лучше закрепить все части труб. Чем лучше будут суставы, тем меньше проблем появится в будущем.

    Добавляйте фурнитуру к конструкции по мере необходимости, но только там, где она действительно необходима. На каждые три метра трубы допускается установка максимум 3 штуцеров или двух колен.Но это пограничный знак. Желательно уменьшить их количество до минимума.

    Убедитесь, что оси внешней и внутренней трубок параллельны друг другу и никогда не смещены. Смещение, конечно, может произойти, но только со временем. В процессе установки все должно быть идеально.

    Монтаж коаксиального дымохода газового котла своими руками часто делают для оптимизации работы отопительной системы. Если он не работает от электричества, то обязательно требует удаления дыма.Раньше для этого применялись стандартные дымоходы, но сегодня появились более совершенные устройства.

    Что такое коаксиальный дымоход

    Конструкция предполагает размещение одного объекта внутри другого. Подобный дымоход выполнен в виде двухконтурного изделия. В качестве строительных материалов используются трубы разного диаметра. Такие «конструкции» подразделяются на несколько типов:

    1. Внешние и внутренние. Светильники делятся на эти категории в зависимости от местоположения.Первый вид располагается снаружи здания и крепится специальными скобами непосредственно к фасаду. Отличительная особенность экстерьера – удобство при установке и использовании. Внутренние типы дымоходов устанавливаются в заранее подготовленные шахты. Эта разновидность достаточно сложна в установке и обслуживании, к тому же требуется строгое соблюдение техники безопасности.
    2. Неизолированный и изолированный. Второй вариант полезен в холодное время года, когда канал, отвечающий за попадание воздушных масс в систему, промерзает с большой долей вероятности.Это приводит к уменьшению подачи кислорода в камеру сгорания, что снижает КПД отопительного оборудования. Изолированные системы способны обеспечить работу котла даже при экстремально низких температурах. Этот вид дымохода отличается от обычного наличием дополнительной трубы, а система состоит из вложенных элементов. Помещение заполнено утеплителем любого типа.
    3. Коллективное и индивидуальное. Второй тип применяется при обслуживании одного котла.Это простой дизайн без веток. Когда требуется обеспечить отвод продуктов сгорания, образующихся при работе нескольких отопительных агрегатов, применяется дымоход коллективного типа. Это система вала с несколькими вилками.

    Каждая из описанных разновидностей имеет свои особенности и область применения. Перед установкой того или иного типа рекомендуется детально изучить всю информацию о них.

    Принадлежности для коаксиальных дымоходов можно приобрести в специализированных магазинах.

    Устройство и принцип работы

    Конструкция такого устройства позволяет выполнять несколько функций, то есть обеспечивать стабильный приток кислорода для «стимулирования» пламени в топке и удаления дыма. Устройство включает в себя несколько модулей, в число которых входят:

    1. Прямые трубы. Их используют для строительства главного корпуса.
    2. Декоративные планки, которые представляют собой фланцы, закрывающие места прохождения дымовой трубы через строительные конструкции.
    3. Тройники, входящие в состав системы, если необходимо удалить продукты сгорания сразу от нескольких нагревательных агрегатов.
    4. Уплотнения (устройства, обеспечивающие полную герметичность корпуса в местах прохождения через стену).
    5. Соединительные устройства. Это ответвители или муфты на 90 ° и 45 °.
    6. Элементы усиления, в том числе зажимы и кронштейны.
    7. Устройства для отвода конденсата. Этот элемент конструкции расположен в вертикальных секциях, оборудован заслонкой водяного типа, не позволяющей падать давлению воздуха.
    8. Адаптеры. Они нужны для подключения системы дымовых газов к котлу.
    9. Фурнитура оснащена специальным отверстием. Такое «смотровое окошко» нужно для диагностики и удаления загрязнений из дымохода.
    10. Сопла. Они нужны для своевременного удаления дымовых масс, забора воздуха с улицы.

    Принцип работы заключается во внешнем заборе воздушных масс с улицы через внешний канал. При движении по трубопроводу воздух нагревается за счет контакта с каналом внутри специальной шахты для «транспортировки» дымовых масс.Нагретый кислород поступает в топку, что увеличивает КПД, снижает расход газового топлива при работе котла.

    Важно! Канал снаружи играет роль охлаждающего устройства, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход такого типа можно монтировать в частном (деревянном) доме, не принимая серьезных мер по обеспечению безопасности (пожар).

    Как было сказано выше, внутренний канал обеспечивает «транспортировку» дымовых масс.Часто оснащается специальными утеплителями, что дает возможность увеличить тягу в вертикальных конструкциях. Этот тип имеет три канала, один из которых предназначен для заполнения базальтовым утеплителем. Чтобы обеспечить бесперебойную работу самодельного дымохода, требуется заранее произвести расчеты и качественно выполнить монтаж с учетом конструктивных особенностей.

    Схема установки дымохода

    Плюсы и минусы

    Главное преимущество дымохода коаксиального типа в том, что воздушные массы, используемые при работе котла, берутся не из помещения, а с открытого воздуха.Это избавляет от необходимости делать мощную систему вентиляции, к тому же даже небольшое помещение подойдет для использования под котельную в такой ситуации.

    Помимо описанной особенности, к положительным сторонам такого устройства можно отнести:

    1. Высокая скорость установки. Конструкцию дымохода сложно назвать сложной, поэтому монтаж можно провести самостоятельно (не обязательно привлекать специалистов и оплачивать их услуги).
    2. Возможность использования для отвода продуктов сгорания из котельной многоквартирного дома.
    3. Возможность использования для повышения эффективности функционирования практически любого типа отопительного оборудования.
    4. Хороший показатель тяги, который наблюдается при качественном выполнении монтажных работ.

    Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью у большого количества людей. Помимо достоинств, двухканальные дымоходы имеют ряд недостатков.

    К ним относятся:

    1. Необходимость согласования установки с Санитарно-эпидемиологической службой.Это связано с тем, что при работе выделяется много токсичного конденсата. Выливать это вещество на землю категорически запрещено, а утилизация осуществляется в специально отведенных местах. Однако если использовать этот тип дымохода в частном доме, то все претензии сведутся к индивидуальным пожеланиям его хозяев. Но при установке систем коллективного типа обязательным условием является получение разрешения от вышеупомянутой службы.
    2. Необходимость организации изоляции труб от коаксиального конденсата.Даже небольшие ошибки, допущенные при установке, приведут к обледенению розетки, что спровоцирует снижение тяги.

    Несмотря на описанные недостатки, дымоходные системы данного типа часто устанавливают как в частных домах, коттеджах или дачных участках, так и в многоквартирных домах. Однако к процедуре установки нужно отнестись со всей ответственностью и вниманием. Это поможет вам избежать лишних затрат в будущем.

    Кроме того, ошибки монтажа могут привести к деформации дымоходных коммуникаций в процессе эксплуатации. Некоторые проблемы могут решить специалисты, но если проблемы долгое время игнорируются, может возникнуть необходимость в покупке новой системы и ее установке.

    На схеме хорошо видно, как работает коаксиальный дымоход.

    Установка коаксиального дымохода газового котла своими руками

    В алгоритме редактирования нет ничего сложного, но есть особенности, которые в дальнейшем ощутимо влияют на работу системы. Перед приобретением готовой дымоходной системы нужно внимательно изучить диаметр трубопровода, который будет подключен к котлу.

    Важно! Требования СНиП играют важную роль при установке и дальнейшей эксплуатации. Их соблюдение является обязательным условием, поскольку пренебрежение такими правилами может привести не только к проблемам с санитарно-эпидемиологическим надзором, но и несчастным случаям.

    Нормативные требования СНиП

    Правила устройства дымоходов для газового котла, а также соответствующие стандарты, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. В соответствии с ними выполняются индивидуальные проекты, методики расчета и монтажа. Нарушение этих правил приведет к отказу от газовой службы и сделает невозможным легальный монтаж. СНиПом регламентируется:

    1. Размещение дымохода на фасаде. Голова должна располагаться на высоте не менее двух метров от земли. Размер отверстия в стене должен быть на 1 см больше диаметра дымохода для кирпичной стены и 5 см для деревянной стены.
    2. Сервис.Его следует проводить в начале и в конце отопительного сезона. Требуется удалить конденсат и проверить герметичность стыков.
    3. Применение таких систем в МКД. Конструкцию следует монтировать на расстоянии не менее полуметра от дверных и оконных проемов. До окна над трубой должно быть не менее 1 м.
    4. Установка. Дымоход должен располагаться на расстоянии не менее 30 см от стены. Если речь идет о котлах с турбонаддувом – от 1 м. Обязательно установить сужающуюся диафрагму, которая требуется для ограничения потока воздуха в закрытую камеру сгорания.
    5. Нормы пожарной безопасности. Минимальный зазор между дымоходом и деревянной стеной должен составлять 5 см. Это связано с тем, что при эксплуатации внешняя поверхность практически не подвергается нагреву. Поместите негорючие материалы между стеной и трубопроводом. Оптимальный вариант – базальтовый утеплитель. Дымоход должен находиться на расстоянии не менее 1,5 м от окон и дверей соседних домов. В этом промежутке не должно быть столбов, деревьев или других предметов. Запрещается использовать стандартный дымоход для отвода продуктов сгорания (только коаксиальные варианты).
    6. Ограничения на вывод через фасад. Запрет слива конденсата в землю нужно соблюдать в обязательном порядке. Поэтому трубопровод необходимо устанавливать под углом к ​​котлу. Если в конструкции предусмотрено специальное устройство, предназначенное для отвода конденсата, то допускается уклон отводной трубы к земле (для отвода дождевой воды). Если речь идет об использовании дымохода коллективного типа, то вопросы утилизации конденсата следует согласовывать с санитарно-эпидемиологической службой.
    7. Особенности каждого типа дымоходной системы. Он может быть горизонтальным или вертикальным. Категорически запрещается подключение к одной сети дымоходов с принудительным и естественным типом отвода продуктов сгорания.
    8. Особенности укладки горизонтального сечения. Допускается прокладка через соседнее помещение, не предназначенное для проживания людей, если длина участка трубопровода, который будет проходить по нему, не превышает 3 м. Если речь идет о турбированной системе с принудительным отводом продуктов сгорания, то Допускается увеличение сечения трубы, проходящей через нежилое помещение, до 5 м.

    Описанные требования безопасности могут изменяться со временем, поэтому перед началом монтажных работ необходимо получить консультацию специалиста.

    Требования санитарных норм и правил по расстояниям между объектами

    Устанавливаем

    Если вам необходимо самостоятельно установить дымоход внутреннего типа, то все действия выполняются в следующей последовательности:

    1. Проверяем соответствие габаритов котла соединение и дымовая труба правильные.
    2. Подготовьте отверстие, через которое будет выведен трубопровод. Его диаметр необходимо сделать немного больше такого же параметра трубопровода.
    3. Подсоединить соответствующий элемент дымохода к патрубку газового котла.
    4. Закрепите соединение болтами и зажимами.
    5. Соберите всю систему дымоудаления по очереди. Каждый элемент устанавливается на «свое» место, после чего фиксируется хомутами (они повышают уровень надежности соединения).
    6. Установите накладки на крепления, выполняющие декоративные функции. Они помогут сохранить эстетичный вид конструкции.
    7. Вывести дымоход на улицу.
    8. Убедитесь в герметичности стыка.
    9. Наденьте на трубу защитный кожух. Это поможет повысить уровень безопасности при неконтролируемом пожаре.

    После завершения описанного процесса монтажа требуется проверить герметичность стыков, накрыть их специальным фартуком.

    Если речь идет о дымоходной системе наружного типа, то порядок монтажа имеет свои особенности. Когда требуется установить такой дымоход, необходимо придерживаться следующего алгоритма:

    1. Определите место выхода и отметьте его расположение на стене здания.
    2. Сделайте отверстие вместо метки. Диаметр должен соответствовать сечению трубы.
    3. Подсоедините дымоход к водонагревателю. Для этого необходимо использовать двухконтурный отвод и специальный тройник.Он нужен для обеспечения устойчивости готовой конструкции в вертикальном положении.
    4. Прикрепите «конструкцию» к стене с помощью скоб.
    5. Закройте часть дымохода от стены и продолжайте сборку до желаемой высоты.
    6. Закрепите конструкцию к внешней стене с помощью хомутов.

    Для обеспечения надежного соединения двухконтурных труб необходимы переходные узлы.

    Переходные узлы, соединяющие двухконтурные трубы, являются важными конструктивными элементами устройства

    Особенности горизонтального и вертикального монтажа

    Если речь идет о горизонтальном варианте монтажа, то эту процедуру необходимо проводить с учетом технических особенностей устройства. здание.Заранее нужно рассчитать следующие параметры:

    1. Высота трубы. Расстояние от розетки до дыры в стене должно быть не более 1 м. Прямой отвод трубы от розетки на улицу не допускается.
    2. Количество поворотных муфт (менее трех).
    3. Максимальная длина горизонтального участка. Не должно превышать 3-5 м.

    Повышение выработки конденсата – особенность работы дымоходной системы в холодное время года.Чрезмерная потеря влаги связана с тяжелыми условиями эксплуатации.

    Когда требуется установить вертикальный дымоход, нужно помнить, что эту процедуру можно провести двумя способами:

    1. Каскад. Он предполагает подключение к одной трубе сразу нескольких отопительных агрегатов. Подобная схема часто используется в МКД.
    2. Индивидуальная. Максимальная длина вертикальных элементов – 7 м. Это позволяет установку в двухэтажном частном доме.

    Варианты установки дымохода в частном доме

    Если речь идет о кирпичном доме, то дымоходную систему можно установить как внутри, так и снаружи.Однако эффективная теплоизоляция необходима в любом случае. Это позволит избежать неприятных последствий, которые с большой долей вероятности возникнут при интенсивной эксплуатации котла, если пренебречь изоляцией.

    Видео: варианты подключения коаксиального дымохода к газовым котлам

    Монтаж дымохода – процедура, которую может выполнить любой житель частного или многоквартирного дома, имеющий базовые навыки и знания в соответствующей области. Если они полностью отсутствуют, то обращение к специалистам по установке таких систем – лучшее решение.Такой подход поможет избежать ненужных затрат, а также проблем с некоторыми сервисами, связанных с ошибками, которые допускаются во время установки, и их последствиями, возникающими при интенсивном использовании.

    Мне нужно удлинить коаксиальный кабель внутри гипсокартона, к источнику которого я не могу добраться. Предложения? : DIY

    Предисловие: Я переделываю свою гостиную (план этажа), вырывая при этом довольно минималистичный гипсокартон, чтобы переместить камин в центр комнаты и установить телевизор заподлицо со стеной наверху.Чтобы сделать жизнь красивой, нужно переместить всю ранее выставленную электронику в ближайший шкаф. Я использую модем, подключенный к коаксиальному кабелю, для подключения к Интернету в моем доме (и у меня нет кабельной сети).

    Чтобы перенести мою электронику в шкаф, мне нужен коаксиальный кабель в шкафу. Ближайший из них, который я вижу, – это тот, что остался позади телевизора. Этот кабель идет вверх за гипсокартоном и куда-то в потолок, и я боюсь, что не смогу проследить его до источника, чтобы удалить и заменить на более длинный кабель.У меня есть несколько идей, и я хотел бы знать, может ли кто-нибудь помочь избавиться от глупых идей.

    1. Я мог бы прикрепить «f-образную» к кабелю за гипсокартоном, чтобы подключить вторичный коаксиальный кабель, чтобы сохранить длину. Я могу протянуть этот второй кабель в ползунок и в шкаф. От предыдущего хозяина уже есть дыры, чтобы попасть в ползун и в чулан. (они проложили кабель Ethernet)

    2. Оставьте коаксиальный кабель на месте и прикрепите его к настенной пластине за телевизором.Добавьте второй коаксиальный кабель, идущий от области с телевизором к шкафу, и выясните, как соединить эти разъемы за телевизором (за пределами гипсокартона), чтобы обеспечить питание шкафа для моего модема. Я не знаю, как мне это сделать чисто.

    3. Подумайте, как добавить дополнительный коаксиальный кабель снаружи моего дома, поместить его в пространство для обхода и запустить прямо в шкаф. Не знаю, возможно ли это вообще.

    Еще меня беспокоит отсутствие коаксиального разъема позади телевизора, когда я иду продавать дом.Однако кабельное телевидение – умирающая отрасль, поэтому, возможно, оно даже не будет актуальным, когда к нам приедут следующие люди.

    Как удлинить ваш коаксиальный ТВ-кабель

    * Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы покупаете по ссылкам на нашем сайте.

    Представьте себе это. Вы хотите перестроить свою гостиную, чтобы придать ей новый вид. Последний кусок головоломки включает в себя перемещение телевизора на противоположную сторону помещения, чтобы завершить преображение.

    Затем вы понимаете, что коаксиальный кабель слишком короткий, что фактически делает последние несколько часов, которые вы потратили на перемещение вещей, пустой тратой драгоценного времени.

    С этим ничего не поделать. Это конец пути к вашему проекту внутреннего декора. Либо это?

    К счастью для вас и вашего проекта по благоустройству дома, этого не должно быть. Просто установите удлинитель коаксиального кабеля, и готово!

    В этом руководстве рассматривается все, что вам нужно знать о том, как профессионально удлинить коаксиальный ТВ-кабель.

    Что вам понадобится

    Вот некоторые детали и инструменты, которые могут потребоваться для удлинения коаксиального кабеля:

    • Мультиметр : для проверки наличия горячих проводов (дополнительно)
    • A рулетка : для измерения длина предлагаемой пристройки.
    • Дополнительный коаксиальный кабель : Упоминание об этом, возможно, излишне, но помните, какой тип кабеля вы протягиваете. В этой статье рассказывается, как удлинить коаксиальный кабель RG6 или RG59 – типы, обычно используемые для телевизионных сигналов (OTA, спутниковое, кабельное).Фактически, вы можете найти тип кабеля, такой как «RG6», маркированный где-нибудь на оболочке. Коаксиальный кабель также обычно заканчивается штекером F (металлическим), который вы подключаете к адаптеру-удлинителю (ниже).
    • Коаксиальный кабель с резьбой F-типа удлинительный адаптер : Также известный как «цилиндрический адаптер», это деталь, необходимая для простого (то есть без проблем с сопротивлением) соединения двух коаксиальных кабелей вместе. Типичным удлинителем является удлинительный адаптер коаксиального кабеля GE RG6.
    • Обжимные фитинги для коаксиального кабеля (дополнительно): это металлические фитинги, которые закрывают коаксиальный кабель, позволяя подключать его к разъемам устройства. Если вам нужно купить набор фитингов, я рекомендую коаксиальный компрессионный соединитель GoodQbuy, который представляет собой универсальный комплект, который также поставляется с инструментами для зачистки проводов и обжима.

    Шаг 1. Примите необходимые меры предосторожности

    Перед тем, как приступить к самостоятельному проекту, убедитесь, что коаксиальный кабель, который вы хотите удлинить, отключен от всех электрических устройств.Вы также можете использовать мультиметр, чтобы проверить, есть ли поблизости горячие провода, прежде чем приступить к работе.

    Электрическая авария – это последнее, с чем вы хотите иметь дело, когда ее можно было бы вообще избежать.

    Когда все потенциальные угрозы безопасности устранены, переходите к шагу 2.

    Шаг 2: Измерьте расстояние

    Затем вам нужно измерить длину области, на которую вы собираетесь протянуть коаксиальный ТВ-кабель. Ваши измерения должны быть максимально точными.На всякий случай увеличьте число.

    Всегда лучше иметь более длинный кабель, чем более короткий, так как вы всегда можете отрезать его до нужной длины.

    Если он окажется слишком коротким, вам, возможно, придется приобрести еще , еще один кабель и удлинитель, чтобы получить необходимую длину.

    Хотя это не должно быть проблемой само по себе, наличие слишком большого количества удлинителей на одной и той же кабельной линии может вызвать потерю сигнала и стать фактором, влияющим на качество передаваемого сигнала.

    Так что всегда лучше свести их к минимуму.

    Шаг 3. Подготовьте кабели

    Следующий этап включает подготовку кабелей к процессу удлинения. Для начала убедитесь, что F-разъемы кабелей надежно закреплены. Вы можете пальцами или плоскогубцами провернуть разъемы, чтобы закрепить их.

    Вам нужно будет сделать это как для существующего кабеля, так и для того, который будет использоваться в удлинителе.

    Приобретаемый вами удлинительный кабель должен иметь штекерный разъем F-типа на конце телевизора (или телевизионной приставки) и быть несколько длиннее, чем расстояние, которое вы измерили выше в шаге 2.

    Шаг 4. Процесс удлинения

    Теперь, когда вы подготовили кабели, вы готовы начать процесс расширения.

    Подключите удлинительный адаптер к концу телевизионного кабеля, который вы собираетесь удлинить. Убедитесь, что у вас плотное соединение (особенно если оно находится на открытом воздухе – вы, конечно, не хотите, чтобы влага просочилась на конец кабеля).

    Затем присоедините второй разъем коаксиального кабеля к другому концу удлинителя. В идеале для удлинения достаточно двух кабелей.

    Но вы всегда можете получить дополнительные кабели, удлинители и разъемы, если вам нужно продлить исходный кабель на несколько комнат.

    Имейте в виду, что штекерный F-разъем на свободном конце удлинительного кабеля подключается к гнездовому F-разъему телевизора и наоборот.

    Шаг 5: Подключите приемник

    Подсоедините удлинительный кабель к телевизору и подсоедините другой конец разъема оригинального кабеля к источнику сигнала, например к антенне (если вы отключили его раньше).

    Убедитесь, что все соединения надежны и надежны. Включите телевизор, запустите сканирование каналов и убедитесь, что вы можете просматривать все каналы с ожидаемым качеством звука и видео.

    Если вы не можете, выполните диагностику подключений, чтобы выявить возможные несоответствия в разъемах и их соответствующих портах.

    Выбор лучшего удлинителя коаксиального кабеля

    Вот несколько вещей, которые следует учитывать при выборе адаптера для коаксиального телевизионного кабеля.

    Доступность

    Хороший адаптер для удлинения коаксиального кабеля не должен стоить вам руки и ноги.Упаковка из двух-пяти штук обычно обойдется вам в среднем от 5 до 6 долларов.

    Совместимость

    Убедитесь, что вы получаете удлинитель, совместимый с большинством (если не со всеми) марками коаксиальных кабелей RG59 и RG6.

    Таким образом, вы можете использовать его для расширения ТВ, кабельной приставки, спутникового ресивера, эфирной антенны HDTV или любого другого цифрового компонентного аудио / видео кабеля.

    Разъемы

    Чтобы сигнал передавался на максимальной частоте, всегда лучше использовать удлинители с позолоченными или никелированными латунными разъемами.

    Это защищает их от коррозии, эффективно предотвращая окисление центрального проводника кабеля.

    Защита от атмосферных воздействий

    Если вы собираетесь использовать удлинитель на открытом воздухе, убедитесь, что он поставляется с резиновым кожухом для защиты от погодных условий.

    Также убедитесь, что фитинги затянуты достаточно плотно, чтобы влага не попала в кабель.

    Простота установки

    Вам нужен удлинитель коаксиального кабеля, который легко устанавливать и разбирать.Выберите тот, который позволяет вам прикручивать или снимать его с обеих сторон коаксиального кабеля.

    Спасительный лайфхак

    Можете ли вы представить себе жизнь в мире, в котором не было ни единого удлинителя коаксиального кабеля? Представьте, что вам нужно покупать новый кабель каждый раз, когда вы хотите удлинить существующий на несколько футов.

    Это было бы большим неудобством. Не говоря уже о том, насколько это будет дорого.

    К счастью, это не должно быть вашей реальностью. Используйте шаги, описанные в этом руководстве, чтобы удлинить коаксиальный кабель на любую длину и в любые другие комнаты в вашем доме, не покупая каждый раз новый.

    Поговорим об экономии денег! Если вы чувствуете, что не в своей тарелке, обратитесь к профессионалу, который поможет вам в этом.

    Общие сведения о коаксиальных кабелях – Полное руководство

    Что такое коаксиальный кабель?

    Запатентованный в 1880 году коаксиальный кабель является стандартным средством передачи высокочастотных электрических сигналов на расстояния с низкими потерями сигнала. Он имеет множество применений, включая магистральные телефонные линии, сигналы кабельного телевидения и усилители сотовой связи.Кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.

    Коаксиальный кабель

    имеет внутреннюю и внешнюю жилы, которые имеют общую геометрическую ось. Это предотвращает электромагнитные помехи и обеспечивает более надежную передачу данных на большие расстояния.

    Как устроен коаксиальный кабель?

    Коаксиальный кабель состоит из одного медного или стального провода с медным покрытием в качестве центральной жилы, по которой передается высокочастотный сигнал.Этот провод окружен диэлектрическим изолятором, часто сделанным из пластика, который поддерживает постоянное расстояние между центральным проводником и следующим слоем. Этот изолятор обернут металлическим экраном из плетеной меди, алюминия или другого металла. Это устраняет внешние электромагнитные помехи. Последний слой – это резиновая обертка, изолирующая всю конфигурацию.

    Коаксиальный кабель

    может использоваться как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов от солнца и влаги.Кабели, предназначенные для использования на открытом воздухе, могут проходить по внешней стороне вашего дома к спутниковой антенне или к кабельной приставке в углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.

    Как работает коаксиальный кабель?

    Коаксиальный кабель передает сигнал по центральному медному проводу, а также по металлическому экрану. Оба этих металлических проводника создают магнитное поле. Изоляторы не позволяют сигналам вступать в контакт или гасить друг друга.Изоляторы также защищают сигнал от внешних магнитных полей. В результате сигнал передается на большие расстояния с небольшими помехами или потерей сигнала.

    Каково использование и применение коаксиальных кабелей

    Коаксиальный кабель

    используют кабельные операторы, телефонные компании и интернет-провайдеры. Если у вас есть кабельное телевидение, у вас дома проложен коаксиальный кабель. Коаксиальные кабели также используются для подключения видеомагнитофонов к телевизору или подключения вашего телевизора или цифрового преобразователя к персональной антенне.

    Усилители сигнала

    Wilson Amplifiers – ведущий поставщик усилителей для сотовых телефонов. Коаксиальный кабель также используется для подключения к усилителю сотового телефона. Антенна устанавливается снаружи вашего дома, усилитель усиливает сигнал сотового телефона внутри вашего дома, вторая антенна устанавливается внутри вашего дома. Коаксиальный кабель связывает три устройства вместе. Используя эту технологию, вы можете усилить слабый сигнал сотовой связи 3G и 4G. Он не может создавать сигнал там, где его не было, и не может усилить сигнал стационарного Wi-Fi.

    Базовый РФ

    RF – это радиочастота. Радиочастотные волны генерируются, когда переменный ток проходит через проводящий материал. Коаксиальный кабель передает радиочастотные сигналы.

    Кабельный интернет (медный)

    Кабельный Интернет работает по коаксиальному кабелю. Кабель на основе меди поступает в ваш дом от поставщика услуг кабельного телевидения. Затем вы подключаете разъем к маршрутизатору или кабельному модему, который затем подключается к вашему телевизору или компьютеру для доступа в Интернет и для просмотра по кабелю.

    Радиолюбитель

    Радиолюбители – это средство общения людей с помощью воздушных волн. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Радиолюбители могут быть установлены в глуши и не требуют Интернета или сотовой связи.

    Сколько типов коаксиальных кабелей существует?

    Есть много разных типов коаксиальных кабелей. Ваше приложение определит, какой кабель имеет лучшие характеристики. Проконсультируйтесь с руководством пользователя и спецификациями каждого типа, чтобы принять наилучшее решение.Есть сотни кабелей на выбор, чтобы удовлетворить любые ваши потребности, но вот несколько распространенных типов.

    Если вы очень рассчитываете на конкретные значения потерь или сопротивлений, пожалуйста, ознакомьтесь с техническими характеристиками для каждого типа.

    Таблица размеров коаксиального кабеля

    РГ-6 / У

    Импеданс: 75 Ом

    Размер сердечника: 1,024 мм

    Тип диэлектрика: PF

    Максимальное затухание: 5.650

    LMR®400

    Импеданс: 50 Ом

    Размер сердечника: 2,74 мм

    Тип диэлектрика: PF

    Максимальное затухание: 3,5

    RG-8

    Импеданс: 50 Ом

    Размер ядра: 1.024 мм

    Тип диэлектрика: PF

    Максимальное затухание: 5,650

    LMR®600

    Импеданс: 50 Ом

    Размер сердечника: 4,47 мм

    Тип диэлектрика: PF

    Максимальное затухание: 2,3

    RG-11

    Импеданс: 75 Ом

    Размер ядра: 1.024 мм

    Тип диэлектрика: PF

    Максимальное затухание: 5,650

    LMR®900

    Импеданс: 50 Ом

    Размер сердечника: 6,65 мм

    Тип диэлектрика: PF

    Максимальное затухание: 2,5

    LMR®200

    Импеданс: 50 Ом

    Размер ядра: 1.12 мм

    Тип диэлектрика: PF

    Максимальное затухание: 9,0

    LMR®1200

    Импеданс: 50 Ом

    Размер сердечника: 8,86 мм

    Тип диэлектрика: PF

    Максимальное затухание: 1,3

    LMR®240

    Импеданс: 50 Ом

    Размер ядра: 1.42 мм

    Тип диэлектрика: PF

    Максимальное затухание: 6,9

    LMR®1700

    Импеданс: 50 Ом

    Размер сердечника: 13,39 мм

    Тип диэлектрика: PF

    Максимальное затухание: 0,8

    PE = твердый полиэтилен PF = вспененный полиэтилен Максимальное затухание (750 МГц (дБ / 100 футов)

    РГ-6 / У

    RG-6 / U – очень распространенный тип коаксиального кабеля.Он имеет импеданс 75 Ом и используется в большом количестве жилых и коммерческих приложений, включая кабельное телевидение.

    RG-8

    RG-8 похож на RG-6, но не может передавать чистые видеосигналы. Он имеет сопротивление 50 Ом и используется в комнатах управления аудиосистемой, на радиостанциях или в качестве соединений для внешних радиоантенн.

    RG-11

    RG-11 – это кабель большего сечения, используемый для кабельного телевидения, телевидения высокой четкости, телевизионных антенн и распределения видео.Он имеет сопротивление 75 Ом и обеспечивает частоту 3 ГГц.

    LMR® – это новое поколение коаксиальных радиочастотных кабелей. Они обеспечивают большую гибкость, простоту установки и меньшую стоимость. Они используются в качестве линий передачи для антенн на ракетах, самолетах, кораблях, спутниках и средствах связи.

    LMR®200

    LMR®200 – это гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений. Он имеет сопротивление 50 Ом и отлично подходит для коротких антенно-фидерных участков.Это также имеет особенность низкого PIM.

    LMR®240

    LMR®240 – это также гибкий коаксиальный кабель с низкими потерями, рассчитанный на использование вне помещений, с сопротивлением 50 Ом. Он разработан для коротких фидеров для различных приложений, включая GPS, WLAN и мобильные антенны.

    LMR®400

    LMR®400 – это гибкий коаксиальный кабель с сопротивлением 50 Ом. Используется для сборки перемычек в системах беспроводной связи и коротких антенно-фидерных участках.Если вам нужен кабель, который требует периодического или многократного сгибания, выберите этот. LMR®400 был разработан для замены кабелей RG-8.

    LMR®600

    LMR®600 «Half Inch» также разработан для использования на открытом воздухе. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет сопротивление 50 Ом.

    LMR®900 / 1200/1700

    LMR®900 / 1200/1700 – это кабели большего размера, предназначенные для антенно-фидерных трасс средней мощности с любым приложением, требующим легко прокладываемого гибкого кабеля с низкими потерями.

    Другие характеристики коаксиальных кабелей

    Длина коаксиального кабеля

    Коаксиальный кабель бывает разной длины. Чем короче и толще кабель, тем сильнее будет передаваемый сигнал. Важно правильно выбрать длину и толщину кабеля. В радиосистемах длина кабеля сопоставима с длиной волны передаваемых сигналов. Вы можете изучить математику, чтобы выбрать лучшую длину кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора – все это влияет на качество длины волны, проходящей через ваш кабель.

    Коаксиальные кабели и дБм

    дБм означает отношение мощностей в децибелах (дБ) к мощности, измеренной на один милливатт. Используется в радио, микроволновых и оптоволоконных приложениях, это сила сигнала. Тип используемого коаксиального кабеля будет определять мощность вашего сигнала и количество дБм, которое может выдержать ваш кабель.

    Коаксиальные кабели, сопротивление и сопротивление

    Импеданс – это величина сопротивления, с которым сталкиваются волны, проходящие через коаксиальный кабель.Чем ниже импеданс, тем легче волны проходят через кабель. Кабель каждого типа имеет номинальное сопротивление. Факторы, влияющие на это, – это размер кабеля и материалы, из которых он изготовлен. Стандартные коаксиальные импедансы составляют 50-75 Ом. Это было проверено как отличный баланс между мощностью, управляемой и низкими потерями.

    Коаксиальные кабели и PIM

    PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы и может возникнуть искажение сигнала.По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто случается при подключении антенн, кабелей и разъемов. Проблемы с PIM чаще всего возникают в сотовых сетях LTE, HSPA и CDMA.

    Что такое разъем для коаксиального кабеля?

    Разъемы находятся на каждом конце кабеля. Они предназначены для сохранения целостности кабеля при передаче сигнала на ваше устройство. Обычно они покрываются металлами с высокой связностью, такими как устойчивое к потускнению золото или серебро.Тип нужного разъема зависит от того, к чему вы подключаетесь и как далеко от источника питания находится устройство.

    Несколько общих типов разъемов включают:


    SMA

    SMA расшифровывается как Subminiature Version A. Это минимальный интерфейсный разъем для коаксиального кабеля с винтовым соединительным механизмом. Он имеет сопротивление 50 Ом и предназначен для работы от постоянного тока (0 Гц) до 18 ГГц. Применения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.

    F-Тип Коннектор

    Разъем

    F-типа – это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый соединитель для бытовой проводки, который используется с кабельным телевидением, спутниковым телевидением и кабельными модемами. Обычно используется с кабелем RG-6 / U.

    N-Тип Коннектор

    Разъем

    типа N – это более крупный разъем для использования с толстым коммерческим кабелем.

    Разъемы бывают «папа» или «мама».Разъемы с наружной резьбой имеют резьбу на внутренней стороне корпуса, а разъемы с внутренней резьбой имеют резьбу на внешней стороне оболочки. Проверьте штекер на вашем устройстве, если он женский, вам нужен штекер, и наоборот.

    Собираем вместе

    Кабели RG6 с разъемами F-типа

    Кабель RG6 представляет собой 75-омный кабель с разъемами F-типа. Этот же кабель используется со многими устройствами кабельного / спутникового телевидения, и во многих домах он уже проложен, что упрощает его подключение и установку.

    Разъем F-типа – это разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для бытовой проводки.

    В основном используется для домашней установки площадью от 2 500 до 5 000 кв. Футов. Длина кабеля от 20 до 50 футов. Поставляется только в белом цвете.

    Они поставляются с популярным мультирум weBoost Home и бюджетным weBoost Home 4G.

    Кабели RG11 с разъемами типа F

    Кабель RG11 – это еще один кабель сопротивлением 75 Ом с разъемами F-типа.Что отличает его от R6, так это его диапазон: в то время как R6 достигает максимума на высоте 50 футов, RG11 составляет от 50 до 100 футов и имеет более низкие потери.

    Они не идут в комплекте с какими-либо нашими усилителями сигнала, но настоятельно рекомендуются, если вы считаете, что для питания усилителя вам понадобится более 50 футов кабеля.

    Кабели Wilson400 с разъемами типа N

    Кабель Wilson400 является кабелем спецификации LMR®400.

    Это коаксиальные кабели профессионального уровня с сопротивлением 50 Ом, предназначенные для крупных сетей площадью от 7 500 до 50 000 квадратных футов. Длина кабеля в намотке составляет от 50 до 1000 футов. Ваш установщик обычно разделит кабель на более короткие отрезки, чтобы охватить диапазон установки при сохранении качества сигнала.

    Wilson400 оснащен разъемом N-типа, большим разъемом, предназначенным для использования с толстым коммерческим кабелем.

    Самыми популярными устройствами, в которые входят эти кабели, являются weBoost Connect 4G-X и линейка коммерческих усилителей сигнала WilsonPro.Однако они совместимы с любым оборудованием, в котором используются кабели с сопротивлением 50 Ом, оснащенные N-коннекторами.

    LMR®600 и LDF4 / Al4 RPV-50 «полдюйма» с разъемом N-типа

    Если вам нужно проложить кабель на длине более 150 футов, ваш установщик может порекомендовать либо LMR®600, либо коаксиальный кабель «полдюйма». Это очень толстые кабели, которые намного более промышленны, чем любые другие разновидности, и к тому же дороги. Установщик порекомендует любой из них только в редких, специализированных ситуациях, в зависимости от индивидуальных потребностей, но если они это сделают, у них обязательно будет веская причина.Это лучшие из имеющихся на рынке кабелей для поддержания качественного уровня сигнала.

    Разница между LDF4 и AI4 RPV-50 заключается во внутренней части – LDF4 имеет покрытие из пеноматериала, а AI4 RPV-50 не имеет ничего. Однако разница в функциях минимальна.

    Кабели RG58 и RG174 с разъемами SMA

    Кабели

    RG58 и RG174 используются в усилителях транспортных средств. Разница между ними – лучшее качество с низкими потерями у RG58 с длиной кабеля до 20 футов по сравнению с RG174 на 6 футов.Для больших транспортных средств, таких как дома на колесах или катера, предпочтительнее RG174.

    Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.

    Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с максимальной длиной RG174 в 6 футов.

    Совместим с weBoost Drive 4G-M, weBoost Drive Sleek и weBoost Drive 4G-S.

    Рекомендации перед покупкой кабелей

    Перед покупкой коаксиального кабеля необходимо учесть несколько моментов. Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны. Проверьте сопротивление, сопротивление и соединения.

    Затем рассчитайте, как далеко вам нужно пройти между устройствами или от источника питания до устройства. См. Раздел о длине кабеля. Обычно более короткое расстояние от источника до устройства дает более четкий сигнал.

    При перемещении на любое расстояние потеря сигнала неизбежна. Более короткий кабель будет иметь меньшие потери, чем более длинный кабель, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель, но все они будут иметь какие-то потери. Допустимая потеря будет зависеть от ваших устройств и вашего приложения. Чтобы минимизировать потери, импедансы источника и нагрузки должны быть правильными. Чтобы рассчитать размер убытка, воспользуйтесь онлайн-калькулятором в Интернете, например, www.qsl.net. Введите тип линии, длину линии, частоту, КСВ нагрузки и потребляемую мощность.Будут рассчитаны согласованные потери, потери КСВ, общие потери и отключенная мощность. В Интернете есть много калькуляторов, а формулы можно рассчитать вручную.

    Мы не поддерживаем это специально. Калькулятор потерь QSL

    Потеря сигнала на 10 футов

    Чем больше длина кабеля, тем больше потери сигнала. Усиление и потеря сигнала измеряются в децибелах (дБ). А децибелы измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!

    Согласно диаграмме, Wilson400 (и столь же мощный RG11) имеет лучшие минимальные потери и почти вдвое эффективнее RG6 для домашних установок.Единственные кабели более мощные – это дорогой LG600 и даже более дорогой Half-Inch.

    RG174 никогда не следует устанавливать в какое-либо устройство, для которого требуется кабель длиной более 6 футов, поскольку он плохо передает сигнал на расстоянии 10 футов.

    Как всегда, вы можете переоборудовать вашу кабельную установку с помощью специальных кабельных разъемов и переходников. Однако смешивание и согласование кабелей и систем с сопротивлением 50 и 75 Ом может привести к дальнейшим потерям сигнала, поэтому лучше использовать соответствующие 50- или 75-омные системы и кабели того же типа.

    В чем разница между кабелями на 50 и 75 Ом? Эта аналогия может помочь. Считайте сигнал напитком, а кабели – соломинкой. 75-омные кабели – это типичные соломинки для газировки, а 50-омные кабели – это большие карнавальные соломинки.

    Производители коаксиального кабеля

    Bolton Technical – ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.

    Wilson Amplifiers – ведущий поставщик усилителей сотовой связи.Усилители сотовых телефонов усиливают 4G, LTE и 3G для любого телефона с любым оператором связи для дома, офиса или автомобиля.

    Мы серьезно ненавидим прерванные звонки и плохое покрытие, поэтому наша цель в жизни – полностью устранить непостоянный сигнал:

    • Бесплатная консультация (спросите нас о чем угодно) в нашей службе поддержки клиентов в США ( [email protected] ) или позвоните нам по телефону 1-800-568-2723 .
    • Бесплатная доставка.
    • Лучший сигнал или лучший в отрасли возврат денег в размере 90.Никаких вопросов не было задано.
    • Мы хотим, чтобы все остались довольны, поэтому мы предоставляем пожизненную техническую поддержку и 2-летнюю гарантию на все продукты.

    Спросите нас о чем угодно, и мы будем рады помочь.

    LMR® – зарегистрированная торговая марка Times Microsystems.

    УСИЛИТЕЛИ WILSON ПРЕИМУЩЕСТВА

    БЕСПЛАТНАЯ ДОСТАВКА Нет минимальной покупки

    90-ДНЕВНАЯ
    Гарантия возврата денег

    LIFETIME
    Техническая поддержка

    Как подключить коаксиальный кабель | Как отремонтировать коаксиальный ТВ-кабель

    В этом видео показано, как соединить два куска коаксиального кабеля вместе или как отремонтировать обрезанный или коаксиальный ТВ-кабель.Вы можете сделать это, если вам нужно удлинить коаксиальный кабель или перенаправить кабель в другое место. Тот же процесс можно использовать для ремонта случайно порезанного коаксиального кабеля, что очень часто встречается в садовом инвентаре. Если вам нужно отремонтировать соединение коаксиального кабеля снаружи, я рекомендую вам следовать инструкциям в этом видео, поскольку оно также покажет вам процесс защиты от атмосферных воздействий.

    https://www.youtube.com/edit?o=U&video_id=8ooIXd9HguE

    В этом видео показано, как подключить коаксиальный кабель через соединение F.Для этого вам необходимо установить F-образные соединения на обоих концах коаксиального кабеля. Если вам нужны более подробные инструкции по установке F-соединения, посмотрите это видео.

    https://www.smartaerials.co.uk/diy-guides/how-to-fit-f-plug-onto-coaxial-cable

    Инструменты, необходимые для подключения коаксиального кабеля

    1 x Инструмент для зачистки коаксиального кабеля – подойдет лезвие Стэнли или универсальный нож.

    1x Инструмент для резки коаксиального кабеля – боковые ножницы (даже ножницы могут быть достаточными)

    Детали, необходимые для подключения коаксиального кабеля

    Коаксиальный кабель

    2x F-заглушки

    1x F-соединитель (цилиндрический соединитель )

    Процесс подключения или ремонта коаксиального кабеля

    1.С помощью коаксиального инструмента для зачистки или универсального ножа. На расстоянии примерно 12 мм или полдюйма от конца кабеля сделайте небольшой круглый разрез на самом внешнем слое (оболочке кабеля) кабеля. Будьте осторожны, чтобы не обрезать всю оплетку, так как вы не хотите разрезать саму коаксиальную оплетку. Удалите разрезанную оболочку кабеля, обнажающую оплетку кабеля и экран.

    2. Сложите оплетку кабеля над оболочкой кабеля.

    3. Если используется кабель с двойным экраном, с помощью инструмента для зачистки коаксиального кабеля срежьте экран кабеля и удалите видимый внутренний диэлектрический материал.

    4. С помощью универсального ножа разрежьте диэлектрический материал, оставив на месте около 3 мм изоляции.

    5. Закрутите заглушку F наверху загнутой задней оплетки кабеля. Продолжайте скручивать, пока диэлектрик не окажется заподлицо с внутренним началом резьбовой части вилки. У вас должно остаться 2 мм центрального проводника, выступающего за конец вилки. Это также известно как «жало»

    6. Если у вас есть более 2 мм центрального проводника, выступающего за конец вилки, обрежьте его до 2 мм с помощью инструмента для резки кабеля.

    7. Повторите этот процесс на другой стороне коаксиального кабеля или другого коаксиального кабеля.

    8. Вкрутите соединитель цилиндрической формы / F-соединитель в оба F-соединителя и затяните.

    Теперь у вас есть профессионально подключенный коаксиальный кабель, если все сделано правильно, потеря сигнала должна быть минимальной и никак не повлиять на силу сигнала.

    Как правильно установить коаксиальный дымоход. Как установить коаксиальный дымоход с соблюдением правил. Коаксиальный дымоход для газового котла Видео

    Размещение в загородных домах невозможно без обустройства системы отопления, учитывается само газовое отопление.Но и для газа, как и для другого вида топлива, также необходим приток кислорода и удаление продуктов сгорания. А лучшей дымоходной системой признана коаксиальная: она может одновременно справляться и с краном, и с притоком необходимых газов.

    Что такое коаксиальные дымоходы

    Коаксиальный означает внутреннее объединение или одно в другом. Коаксиальный дымоход представляет собой конструкцию из двух труб, которые усилены перемычками, не допускающими контакта друг с другом.Такое расположение дымоходной системы лучше всего подходит для газовых отопительных котлов, но можно использовать и в других системах отопления, где камера сгорания не имеет открытого доступа.

    Коаксиальный дымоход может одновременно подавать воздух в закрытую камеру сгорания и выводить образующийся углекислый газ на улицу.

    Устройство

    Так как этой системе требуется не только приток кислорода, но и автономная утилизация конденсата и продуктов сгорания, она состоит из нескольких компонентов:

    • Двойная прямая труба для отвода углекислого газа;
    • Небольшая емкость для сбора конденсата: ни в коем случае не должна попадать в горящий котел;
    • Соединительный тройной дизайн используется для сбора всех деталей;
    • Изгиб под колено 90 0, предназначенный для поворотов дымохода;
    • СИСТЕМЫ ОЧИСТКИ: С его помощью проводят ремонтные или профилактические работы;
    • Совет – Он предназначен для защиты системы от атмосферных осадков.

    Плюсы и минусы

    Какие положительные характеристики имеет коаксиальная дымоходная система?

    • Ограждение, необходимое для сжигания воздуха, располагается с улицы, не создающей материала;
    • Минимальные тепловые потери, так как подача воздуха ведется по внешнему трубопроводу, а он нагревается от внутренней конструкции;
    • Отвечает всем требованиям экологии: у газового котла большой процент полезности, и все топливо полностью комбинируется, поэтому вредные для природы и человека компоненты практически не выбрасываются в атмосферу;
    • Отвечает всем требованиям пожарной безопасности: обе трубы компенсируют нагрев и охлаждение, поэтому даже если они соприкоснутся с легковоспламеняющимися предметами, этого не произойдет;
    • Компактность конструкции позволяет установить в любом, даже небольшом помещении;
    • Установка
    • не обеспечивает нарушения целостности кровли дома.

    Минусов у такой дымовой системы очень мало, сюда можно отнести дороговизну и невысокое эстетическое восприятие: установка в подвале может немного снизить гармоничность помещения.

    Просмотры

    Коаксиальная дымоходная система бывает горизонтальной и вертикальной разновидностей, каждая из которых может настраиваться при определенных условиях.

    Вертикально. Для этой системы необходимо оборудовать вынос на крыше дома, и емкость для сбора конденсата тоже очень нужна, но обычно весь нужный набор комплектующих уже включен в дымоход.


    Горизонтально. Это самая популярная система коаксиальных дымоходов, поскольку ее установка очень проста: нужно отверстие в стене и все. Кроме того, необязательно обустраивать место для дымохода на крыше, а собирающийся конденсат можно отводить напрямую, то есть легко оборудовать дополнительную емкость: он просто течет по трубе на улицу, если труба устанавливается с небольшим наклоном.


    Установка коаксиальных дымоходов

    1. Специалисты рекомендуют определять расположение дымоходной системы только после установки самого газового котла.
    2. Трубы прокладывать от оконных и дверных проемов на расстоянии не менее 50 см. Для обеспечения наилучшего сцепления первый компонент трубы должен иметь длину не менее 1 метра. Крепится к месту снятия котла на трубе металлическим хомутом.
    3. Если котел оборудован естественной вытяжкой, то колено дымохода устанавливается выше этой конструкции. Если вентилятор установлен, установку можно проводить на любой высоте.
    4. Затем нужно оборудовать отверстие для выхода труб на улицу, если дом деревянный, то необходимо будет установить слой теплоизоляции: он предотвратит возможное возгорание.
    5. Чтобы образовавшийся конденсат мог выходить из канализации на улицу, трубы монтируют с уклоном вниз.

    Установка

    Органы пожарного надзора требуют для улучшения системы отопления наличие отдельного помещения, в котором проведена вентиляция и есть все необходимое оборудование. Это приводит к лишним расходам, нужно либо перестраивать готовый дом, либо оборудовать отдельную систему дыма.

    Но всего этого можно избежать, если приобрести газовый котел закрытого типа горения и оборудовать специальную коаксиальную систему дымохода, позволяющую сэкономить средства хозяина дома при устройстве раздельного дымоудаления.

    И по этим причинам установка котла разрешена в любом подходящем помещении, даже там, где нет системы вентиляции: на чердаке, на кухне, в цоколе дома. О котлах с открытым типом горения сказать нельзя.

    Следует соблюдать правила монтажа соединений: Они должны заканчиваться до выхода системы в отверстие в стене. Сама труба должна выходить из стены не менее 20 см, допускается и большее расстояние.

    Чтобы обеспечить невозможность возврата реверсной тяги в котел, он оборудован специальным клапаном, который предотвратит это явление.

    Соединение всех частей дымохода осуществляется с помощью хомутов, а в некоторых случаях и утеплителя. Для лучшего уплотнения можно использовать строительную пену.

    Совет: используйте как можно меньше вертикальных деталей: так эффективность дымохода будет выше.

    Существуют нормативные правила самостоятельного монтажа коаксиального дымохода:

    • Для установки системы рекомендуется использовать только части комплекта;
    • Не использовать детали собственного производства, а приобретать недостающие детали только в сервисных центрах производителя;
    • После установки дымовой системы ее необходимо проверить на герметичность;
    • Стыковка компаундов осуществляется в свободном, а не в стенном пространстве.

    Пошаговая инструкция

    1. Изначально определяется расположение газового котла;
    2. Монтаж газового оборудования осуществляется одновременно с установкой коаксиальной дымоходной системы;
    3. Сам дымоход должен располагаться на 1,5 метра выше самого газового котла;
    4. Выполнить требование пожарной безопасности: трубы дымохода расположить так, чтобы между окном, вентиляционным отверстием и дверью было не менее 50 см;
    5. Сделать в стене отверстие для выходного патрубка по диаметру;
    6. Соединить трубы с выходом котла металлическим хомутом.Не забываем про уклон на землю на конденсат;
    7. После установки трубы отверстие заделывают;
    8. Вы можете опробовать систему в тестовом режиме.

    Как удлинить коаксиальный дымоход для газового котла

    Если для отопления многоквартирного дома используется газовое закрытое оборудование, может потребоваться устранение дымоходной системы.

    Для установки вам потребуется:

    • Колено из пропилена;
    • Труба дополнительная выдыхательная, длиной не более 5 метров;
    • Адаптер для герметика;
    • Вагонка для крепления к наружной стене;
    • Фланцы и хомуты.

    Все дополнительные детали для удлинения необходимо приобретать у дилеров производителя дымоходной системы, так как детали других марок могут быть несовместимы с уже приобретенным оборудованием.

    Приблизительное значение

    Стоимость коаксиального дымохода во многом зависит от конфигурации. Например, базовый комплект может отличаться по стоимости в зависимости от диаметра труб. Самый востребованный комплект может стоить от 4 тысяч до 13 рублей.5 : Какие дымоходные трубы нужно приобрести. Дополнительные колени могут стоить от 1,5 до 3 тысяч, сбор конденсата – около 3 тысяч.

    Если вы хотите купить защитную решетку на выход дымоходной трубы, то ее стоимость около 3 тысяч рублей.

    Как видно из нашего обзора – коаксиальная дымоходная система – новое слово в строительстве дымоходов, она полностью автономна и проста в использовании.

    При установке отопительных котлов (кроме электрических) необходимо позаботиться о правильном дымоходе и притоке кислорода, необходимого для поддержания горения теплоносителя.Коаксиальный дымоход для газового котла может быть установлен совместно с отопительными котлами с закрытой камерой сгорания. Часто необходимое оборудование изначально входит в сам киттель.

    Отопительные котлы с закрытой камерой сгорания могут быть установлены в любом помещении, не требуют установки классической системы отвода продуктов сгорания, достаточно установить коаксиальный дымоход для обслуживания.

    Определение «коаксиальный» – обозначает коаксиально, то есть это такой дымоход, который состоит из двух составных частей труб, которые находятся одна в другой и разводятся.Это одноконтурная двухконтурная конструкция из двух труб разного диаметра. Внутри трубы не соприкасаются друг с другом, благодаря специальным перемычкам, которые придают трубопроводу повышенную жесткость.

    Эта конструкция объединяет два независимых канала, используемых для определенных целей:

    • Трубка малого диаметра предназначена для удаления продуктов сгорания топлива;
    • Трубка большего диаметра служит для забора воздуха в камеру сгорания.

    Таким образом, получается, что дым выходит из котла, а воздух поступает в котел без соединения друг с другом.. Преимущество такой системы в том, что она надежно закрывается и воздух помещения не смешивается с воздухом и дымом внутри коаксиального (коаксиального дымохода).

    В основном устанавливают горизонтальные коаксиальные дымоходы, хотя в редких случаях можно встретить вертикальные конструкции.

    Особые преимущества

    Рассматривая основные положительные качества коаксиальных дымоходов, следует еще раз отметить, что такую ​​конструкцию можно подключать не ко всем типам отопительных котлов.Для максимально возможной работы такого дымохода следует учитывать, что монтировать его необходимо с отопительными котлами с закрытой камерой сгорания на вынужденной тяге. Это встроенный вентилятор, который позволяет выделить всю систему дыма. Такие котлы могут быть как напольные, так и настенные.

    Самым главным преимуществом коаксиального дымохода является простота системы системы и установка отопительного прибора в любом желаемом месте.

    Рассмотрим подробно все неоспоримые преимущества:

    1. Расположение дымохода горизонтальное.Пробивать крышу для удаления продуктов сгорания не нужно. Труба выводится за стену рядом с котлом или окном.
    2. Коаксиальная система дымохода не связана с воздухом в помещении. При работающем котле кислород в помещении не сжигается, а газы окиси углерода не попадают во внутреннее пространство помещений, как это происходит при работе обычных газовых котлов.
    3. Воздух закрытый с улицы поступает в камеру сгорания подогретым. Это возможно благодаря тому, что он проходит между внешней и внутренней трубами, по которым выводится горячий, обработанный дым.Это позволяет повысить КПД отопительного котла.
    4. Коаксиальный дымоход прост в установке, работа не требует специальных знаний и выполнения серьезной перепланировки для устройства дымохода. Благодаря такому дымоходу можно установить отопительный котел даже в квартире.
    5. Коаксиальный дымоход имеет отличную степень защиты от возможного возгорания. Это достигается за счет охлаждения всей системы холодным уличным воздухом, который поступает по каналу между трубами.
    6. Для такого дымохода нет необходимости устраивать отдельную оборудованную котельную. Любой из котлов – настенный или напольный, может быть установлен в выбранном удобном месте: на кухне, в подвале, в пристройке, в кладовой.

    Важные требования для установки

    Для установки отопительного котла с закрытой камерой сгорания требуется установка автономной системы отопления. Такую систему можно задействовать в индивидуальном строительстве, в городских квартирах или производственных помещениях.

    В случае принятия решения об использовании коаксиального дымохода следует соблюдать определенные правила и нормы безопасности. Они позволят плавнику полноценно и надежно с дымом и защитят помещение от отработанных газов.

    Правила установки коаксиального дымохода:

    1. Максимальная длина вертикальной выпускной трубы коаксиального дымохода должна составлять около 3 метров. Иногда бывают более длинные дымоходы. Например, к котлам Ferolli (уличные) можно подключить коаксиальные дымоходы длиной 4 – 5 метров.
    2. Отвод трубы на улицу осуществляется горизонтально через стену, возле которой находится котел. Длина горизонтального участка не более 1 метра.
    3. В случае установки принудительной тяги с помощью вентиляторов нет необходимости в вертикальной системе системы.
    4. Выходное отверстие дымохода находится на высоте двух и более метров над землей и не менее 1,5 м относительно места расположения котла (над ним).
    5. Открытие дымохода должно быть в полуметре от любого окна (сбоку или сверху), двери или вентиляционной решетки.
    6. Не рекомендуется вывод коаксиальной трубы дымохода под окно. Но при необходимости расположение окон над дымоходом должно быть более 1 метра.
    7. Для удаления конденсата при установке коаксиального дымохода необходимо обеспечить некоторый наклон трубы.

    Здесь следует отметить, что споры о необходимости и правильности наклона трубы – тема, которая достаточно противоречиво трактуется и активно обсуждается на многих строительных форумах и сайтах.На первый взгляд такая простая вещь, требует грамотного подхода и тщательного выяснения всех нюансов. Главный спор возникает из-за боковой части дымохода. Следует детально разобраться в этом вопросе и отметить некоторые нюансы монтажа горизонтального коаксиального дымохода.

    Дымоход наклонный

    Существует два разных мнения о том, где должен быть установлен уклон дымохода.

    В первом случае некоторые специалисты склоняются к мнению, что лучше всего делать уклон от котельной в сторону улицы.Это вполне логично, поскольку при таком устройстве конденсатной системы, которая образуется при охлаждении отработанного газа, будет действовать гравитация извне. Это исключит попадание конденсата в котел. Но работать такая система может только тогда, когда на улице нет сильных морозов.

    В обратном случае на выходе просто замерзает конденсат, а не время трубы. Образовавшиеся сосульки мешают нормальному воздушному забору в камере сгорания. Также конденсат может замерзнуть не только на выходе из трубы меньшего размера, но и внутри дыма дымохода.

    Здесь конденсат образуется из-за того, что внутренний влажный воздух, нагретый из небольшого канала, оседает на холодной внешней трубке. В том случае, когда уклон завершен в сторону улицы, конденсат замерзает, не успевая выйти из трубы. Внутри образуется лед, дымоход перестает функционировать должным образом.

    Именно из-за постоянного замораживания и образования льда при больших морозах ведущие фирмы отопительных котлов рекомендуют устанавливать коаксиальные котлы с уклоном в сторону котла.Вопрос о попадании конденсата в топку решается очень просто. Чтобы его предупредить, дополнительно устанавливается сборник конденсата.

    Есть ли смысл в утеплении

    Сразу стоит отметить, что утепление такого дымохода не решает проблему замерзания конденсата. На первый взгляд кажется, что можно просто утеплить внешнюю трубу, но даже при этом сохраняются предпосылки для образования льда внутри дымохода. Здесь может помочь обрезка (укорачивание) внутренней трубки.Естественно, все эти меры необходимы только в случае уклона дымохода в сторону улицы.

    Внимание! В мануале коаксиального дымохода указаны максимально допустимые размеры труб. Необходимо строго соблюдать эти параметры – они неразрывно связаны с требованиями пожарной безопасности.

    Установка

    Коаксиальный дымоход, в отличие от вертикальных традиционных дымоходов, легко устанавливается специальными навыками, знаниями и приспособлениями.Вы должны следовать инструкциям, быть осторожными и придерживаться стандартов безопасности. Следует отметить, что практически всегда коаксиальный дымоход ставится вместе с отопительным котлом.

    Этапы установки:

    • На первом этапе определяем место в помещении под котел. Уличный котел устанавливается на небольшой ножке, настенные модели крепятся на наружной стене.
    • Выход дымохода размещается на той же стене, у которой стоит котел, на высоте более 1,5 м над ним.Диаметр отверстия в стене должен быть немного больше внешнего размера частиц.
    • Устанавливается специальный соединительный элемент, через который котел отопления подключается к дымоходу. Все повороты и стыки труб фиксируются с помощью монтажных хомутов.

    Внимание! При установке коаксиального дымохода категорически запрещается использовать липкие ленты, а также герметики.

    • Отверстие в стене, то есть то место, в котором проходит труба, необходимо проложить негорючий утеплитель.
    • Если в котле используется принудительная вентиляция, устанавливается только горизонтальная часть дымохода.

    Внимание! Если нужно повернуть трубу, используется поворотное колено. На весь дымоход следует монтировать не более двух колен.

    • Трубопровод к стене крепится скобами: на каждый стык по отдельности.
    • В конце коаксиального дымохода не должны устанавливаться дополнительные элементы: зонтики, дефлекторы и т. Д.

    В заключение следует отметить, что коаксиальный дымоход становится достаточно популярным в помещениях с автономной системой отопления. Такие дымоходы надежны, просты в установке, имеют длительный срок службы и отличаются скромными ценовыми показателями.

    Современные газовые котлы – это надежное оборудование, которое может обеспечить нам не только тепло в доме, но и горячее водоснабжение. Но для их правильной работы и высокой производительности необходимо установить специальный дымоход. Он должен выполнять сразу две основные функции: подачу кислорода к горелке и вынос за пределы помещения.Для этого используется коаксиальная труба. Поговорим о том, что это такое и в чем его особенности.

    Общие

    О каких-либо конструктивных особенностях теплогенераторов говорить не будем. Достаточно понять, что дымоход нужен для их эффективной работы. Здесь такая же ситуация, как и с самой обыкновенной дровяной печью. Конечно, коаксиальная труба котла имеет совершенно другую конструкцию, и ее установка осуществляется со своими нюансами, о которых будет сказано несколько ниже. Итак, ключевая особенность такого дымохода заключается в том, что он работает по принципу «труба в трубе».Получается, что у нас две трубы: одна меньшего диаметра, а вторая большего диаметра (внешняя и внутренняя). Согласно одной из них, кислород поступает в камеру сгорания, а продукты сгорания разделяются в окружающую среду. Очень эффективное решение, особенно если учесть, что такая труба занимает довольно мало места и устанавливается за один день.

    О преимуществах системы

    Коаксиальная газовая труба имеет ряд существенных преимуществ, благодаря которым она заслужила такую ​​популярность.Во-первых, это локализация процесса горения, который осуществляется при изолированной подаче и напряжении воздуха и, соответственно, продуктов сгорания. В результате не происходит смешения кислорода и смесей газов. Следовательно, производительность оборудования увеличивается.

    Еще один плюс – в процессе поступления в котел воздух нагревается. Это достигается за счет того, что труба, по которой он поступает, подвергается нагреву отходами продуктов сгорания. В целом это очень эффективно, особенно в холодное время года.Конечно, нельзя не учитывать тот факт, что сама конструкция дымохода «труба в трубе» имеет меньшие габариты по сравнению с раздельной установкой. Благодаря этому уменьшается количество крепежных элементов, и значительно снижается сложность установки.

    Немного о минусах системы

    Конечно, не существует идеальной системы, в которой не было бы недостатков. В нашем случае есть хоть и про минусы, но некоторые из них могут просто потому, что они незначительны, а с другими придется смириться.

    Основным недостатком таких конструкций является то, что их стоимость в конечном итоге на 20-40% выше, чем установка систем разделения. Еще одна проблема – концентрическое расположение труб с горячим и холодным воздухом. Вы, наверное, просто заметили на таких трубах обледенение. Он образуется из-за скопления конденсата и его замерзания при минусовой температуре. Бороться с этим можно, установив дополнительный слив и утеплитель. Но все это еще больше увеличит цену.

    Ну и последний недостаток – ограниченная длина коаксиальной трубы.Это примерно 4-5 метров. Поэтому, если ваш котел не установлен возле окна или нет возможности вывести коаксиальную трубу по какой-либо причине, этот вариант не подходит.

    О нормативной базе

    Необходимо понимать, что просто взять и провести монтаж такого дымохода невозможно, так как монтаж коаксиальной трубы осуществляется с учетом существующих требований и норм. . Например, есть четкое правило, согласно которому монтаж дымоходов можно устанавливать только через крышу.Но это не касается индивидуального отопления, где монтировать горизонтальные коаксиальные дымоходы можно. В целом горизонтальные системы продуктов сгорания и подачи воздуха можно устанавливать только в частных домах, а для многоэтажных домов предусмотрены вертикальные конструкции с возвышением над кровлей здания на 1,5 метра.

    Системная классификация

    Все современные коаксиальные дымоходы делятся на внутренние и внешние. Первые в жилых домах практически не используются.Такие конструкции монтируют в специальных шахтах или старых дымоходах. Но они должны подходить дополнительно, зачастую установка таких систем сильно затруднена, как и обслуживание.

    Таких недостатков лишены внешние коаксиальные дымоходы. Кстати, по утеплению их тоже классифицируют. Итак, бывают утепленные и лучистые. В регионах, где температура воздуха не опускается ниже -10 градусов по Цельсию, дымоходы нельзя надувать. В остальных случаях есть риск частичного или полного промерзания труб.Кроме того, бывают индивидуальные и коллективные дымоходы. Первые рассчитаны на обслуживание одного газового котла, а вторые – на всю многоэтажку.

    Конструктивный состав и материал дымохода

    Коаксиальная система является модульной и состоит из большого количества типовых элементов. Сюда входят переходник газового котла, прямолинейные трубы, соединительные элементы, такие как муфты и тройники, и многое другое. Правда, такие комплектующие, как удлинитель коаксиальной трубы, декоративная облицовка, могут не поставляться – их при необходимости нужно покупать самостоятельно.Но в комплекте обязательно должны быть крепежные детали и уплотнительные прокладки, обеспечивающие прочность и герметичность системы. При установке такой системы желательно применять перемычки. Они необходимы для фиксации внутренней трубки относительно внешней.

    Что касается материалов, из которых изготовлена ​​коаксиальная трубка, то она чаще всего оцинкована и легко выдерживает высокие температуры и длительное время не подвержена коррозии. В некоторых случаях желательно применить термостойкий пластик или алюминий.Зачастую для потребителя нет разницы, из какого материала будет изготовлена ​​труба, главное провести правильный монтаж.

    Особенности выбора дымохода

    В большинстве случаев коаксиальная труба идет в комплекте с отопительным оборудованием, то есть с газовым котлом. Именно поэтому практически все производители теплогенераторов выпускают дымоходы аналогичного типа. В инструкции по установке оборудования есть пункт, в котором указана максимально допустимая длина дымохода.Это значение невозможно ни при каких обстоятельствах. В противном случае эффективность оборудования значительно снижается. Если дымоход работает на естественной тяге, то есть в котле не предусмотрен вентилятор, то такой параметр вводится как минимальная длина трубы. Если установить дымоход меньшей длины, то тяги не будет и продукты сгорания останутся в вашей квартире или доме. Диаметр трубопровода в записывается как 100/140, где первое значение – это диаметр внутренней трубы, а второе, соответственно, – наружное.

    Монтаж коаксиальной трубы своими руками

    Первое, что вы должны помнить, это наличие в вашем дымоходе не более 2-х складок. При установке горизонтальной системы укладывайте трубу с наклоном не менее 3 градусов. Это необходимо для того, чтобы самостоятельно конденсировать окно. Если коаксиальная труба в конечном итоге подключается к общему дымоходу, угол нужно менять в обратную сторону при кипении к котлу.

    Самый ответственный этап работ – сверление отверстий в стене.Делать это нужно с помощью алмазного оборудования. Но проводить такие работы желательно, если дома ремонтируют дома, так как шума и грязи будет довольно много. После того, как отверстие будет готово, нужно поставить трубу, заизолировать, заделать. В общем, ничего сложного. Главное, чтобы дымоход на поворотах был хорошо загерметизирован. Также не стоит забывать о минимальном уклоне, который необходим для оттока конденсата.

    Правила установки системы

    Вертикальная коаксиальная трубка монтируется на порядок проще, чем горизонтальная система.Но снять дымоход на крыше не всегда получается. Итак, если вы хотите, чтобы коаксиальная трубка была установлена ​​правильно, вам необходимо выполнить несколько простых требований.

    Итак, установка системы ниже уровня земли невозможна. Если расстояние от розетки до земли меньше 1,8 метра, то устанавливается дефлекторная сетка, защищающая трубу от грязи. Если в вашем регионе будут сильные ветры, вполне возможно, что котел будет светить и работать не на полную жестяную преграду, можно полностью решить эту проблему.Конечно, такие работы желательно доверить специалистам, установившим отопительное оборудование, но если такой возможности нет, то с соблюдением этих требований можно справиться самостоятельно.

    Вывод

    Мы рассказали о том, что такое труба коаксиальная. Как видите, он очень эффективен и уместен с точки зрения производительности и экономии дымохода. Он быстро монтируется и обслуживается, что, несомненно, немаловажный момент. При необходимости можно установить удлинитель коаксиальной трубы, что позволит немного увеличить общую длину дымохода.Особое внимание уделите утеплению, так как часто такие системы полностью ударные. В этом нет ничего хорошего. Тем более, что это бывает в самые сильные морозы. Проблема хоть и решается быстро, но все же лучше, чтобы ее не было. Теперь вы сами решаете, использовать такую ​​систему или нет. Всего наилучшего!

    Комфортная жизнь в доме зависит от эффективности системы отопления. Отопление жилья связано с использованием устройств открытого огня, что снижает содержание кислорода в атмосфере внутри дома.Замкнутый круг? Нисколько. Проблема решается применением коаксиальных дымоходов отвода продуктов сгорания. Что это такое и как построить своими руками?

    Что такое коаксиальный дымоход

    Автономная система отопления корпуса любого устройства требует полного отвода продуктов сгорания. Традиционные дымоходные системы применяются и в наше время. Однако на смену им приходят новые устройства, решающие одновременно несколько задач – коаксиальные дымоходы.

    Их появление связано с решением проблемы сжигания топлива в топке, которое происходит с участием кислорода из отапливаемого помещения.Если не возобновить концентрацию вентиляции, в комнате становится душно и неуютно. Вывод очевиден – изолировать устройство сжигания топлива (котел) и подать кислород в печь из внешнего пространства. Для этого использовались двухслойные трубы, в которых отводятся продукты сгорания, на зазоре между внутренним и наружным воздухом с улицы.

    Устройство коаксиального дымохода

    Преимущества коаксиальной конструкции дымоходов

    Это следующие:

    • Повышенный по сравнению с традиционными устройствами КПД котельного оборудования, полученный за счет подачи в топку нагретого воздуха с нормальным содержанием кислорода.Это способствует более полному сгоранию топлива;
    • нет необходимости в дополнительной приточной вентиляции в помещении;
    • повышенная экологичность, полученная за счет эффективного сжигания топлива;

    недостатки

    Сюда входит наклон камеры к морозу. Это становится возможным благодаря низкой температуре дымовых газов уже на выходе из топки. В результате образуется конденсат, который замерзает при температуре наружного воздуха ниже -15 градусов, что не является чудом для России.По степени измерения могут полностью перекрываться каналы движения газов и воздуха, что означает аварийную ситуацию.

    Внимание! Сделать полноценную морозильную камеру из трубы невозможно, выходит из строя оборудование котла.

    Как показывает практика, такие явления чаще возникают из-за стремления максимизировать КПД системы за счет уменьшения диаметра внутренней дымоходной трубы, что приводит к снижению температуры газа до «точки росы», повышенная конденсация и, соответственно, образование земли.

    Просмотры

    Устройства для удаления продуктов горения данного типа делятся на несколько функций.

    Внутренние и внешние системы

    Внутренние системы расположены в шахтах, специально устроенных при строительстве дома. Ни в коем случае ни в коем случае не касайтесь жилого помещения. В некоторых случаях такие устройства устраивают в стандартном кирпичном дымоходе, но необходимо отметить неудобство таких дымоходов в обслуживании и ремонте.

    Способы устройства дымохода в доме

    Наружные дымоходные системы устраиваются снаружи прямо на стене дома. Бытует мнение, что они портят дизайн дома, поэтому располагаются с выходом во внутренний двор. Такая схема устройства проста в установке и удобна в обслуживании и ремонте.

    Вывод коаксиального дымохода через стену дома

    Холодные и обогреваемые устройства

    Как уже было сказано выше, в условиях наших суровых зим дымоход промерзает.Чтобы избежать такого эффекта, нужно утеплить дымоход. Для этого используйте несколько способов:

    • Использовать дополнительно обсадную трубу от трубы большего диаметра. При этом зазор между наружной трубой и кожухом заполняется изоляцией. При этом используется минеральная вата;
    • Наружная трубка коаксиальной системы превращается в рулонную изоляцию. Поверх этого слоя намотать защитную рубашку из алюминиевой фольги и закрепить ее струбцинами. Направление намотки выполнять таким образом, чтобы влага вытеснялась внутрь изоляционного слоя, то есть производила ее снизу вверх.

    Вертикальный или горизонтальный вывод

    Изначально коаксиальные конструкции проектировались как исключительно горизонтальные устройства. Но это теория, и на практике решающим фактором становится расположение теплового агрегата, что в некоторых случаях требует комбинированного исполнения.

    Вертикальные выводы применяются только для котлов без принудительной тяги.

    Комбинированный внутренний вертикальный и внешний коаксиальный дымоход

    Устройство и принцип работы

    В комплект коаксиального трубопровода входит разное количество деталей в зависимости от схемы дымохода.

    Строительство коаксиального дымохода

    Основными являются:

    • адаптер для подключения к оптоволоконному блоку;
    • колено 90 градусов для изменения направления трубопровода;
    • Труба коаксиальная прямая. Конструктивно состоит из двух расположенных друг к другу частей с продольными перегородками между ними;
    • муфта с уплотнением и зажимным хомутом для усиления соединения;
    • воздухозаборник.

    Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются дымовые газы, сразу закрепляющиеся в трубе.Созданная зона пониженного давления заполняется наружным воздухом через канал между стенками труб. Нагреваясь по ходу от внутренней трубы, она попадает в топку и нагретый кислород активно вступает в реакцию с топливом. При этом эффективность устройства значительно возрастает. Охлажденная внешняя стена способствует устройству пожарной безопасности.

    Материалы и инструменты для монтажа дымохода

    Комплектность дымохода зависит от расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, позволяющих выполнять дымоходы любой конфигурации.Модули модифицированы, что позволяет легко оснастить устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

    • трубы прямые – основной элемент дымохода;
    • Тройники
    • – выполняются под углом 30, 90 и 45 градусов, предназначены для изменения направления при установке;
    • муфты и отводы угловые – трубное соединение;
    • отводов конденсата – используются на каждой вертикальной площадке, оборудованы водяной заслонкой для предотвращения попадания наружного воздуха, дымоход от этого сокращается;
    • вкладыши с ревизионными окнами для ремонта и обслуживания дымохода;
    • Входные и выходные патрубки – идут в комплекте с перчатками, служат для вывода дымоходов и забора воздуха из атмосферы.Форсунка уикэнда устанавливается на удалении от воздухозаборника во избежание смешивания чистого воздуха с продуктами сгорания;
    • Адаптер
    • – приспособления для подключения дымохода к теплогенератору;
    • арматура крепежная в виде фланцев, хомутов и скоб;

    Материалом для изготовления элементов дымохода могут быть:

    1. Лист из нержавеющей стали.
    2. Лист оцинкованный.
    3. Термостойкий пластик.
    4. Алюминиевые сплавы.

    Общее требование к ним – устойчивость к температурам не менее 250-300 градусов.

    При сборке дымохода используется простейший инструмент для установки крепежа, например, отвертки и ключи. Для крепления кронштейнов к стенам электродрелью и пластиковыми вкладышами служат дюбели. Отверстие в кирпичной стене можно выполнить перемычкой и стамеской.

    Подготовка держателя для сушки

    Несмотря на кажущуюся простоту процесса сборки дымохода, он должен происходить по определенному алгоритму:

    1. Покупка теплогенератора. При этом следует учитывать, что коаксиальные дымоходы применяют только с приборами закрытого типа с нагнетательным продуктом.Они до 30 кВт.
    2. Определение места установки, крепление.
    3. Выполнение эскизного проекта дымохода с учетом отводов, подъема и других особенностей в зависимости от конструкции сооружения.
    4. Приобретение комплекта типовых деталей, обеспечивающих точное выполнение требований эскизного проекта.

    Монтаж коаксиального дымохода своими руками

    Перед тем, как приступить к монтажу дымохода, необходимо четко усвоить основные нормативные положения:

    Правила сжигания продуктов

    При сборке дымохода нужно придерживаться следующих правил:

    1. Прямой участок, пересекающий стену, необходимо установить с уклоном 3 градуса в сторону улицы для беспрепятственного стока конденсата.
    2. Канальные дымоходы на всей своей длине не должны включать более двух колен.
    3. Ревизионные окна, переходные устройства и сборники конденсата необходимо устанавливать в легкодоступных местах для простоты использования.
    4. Дымоход не должен располагаться ниже уровня почвы. Расстояние до ближайшего здания должно быть не менее 8 метров. При использовании в конце дымохода дефлектора это расстояние может быть уменьшено до двух метров для глухой стены и до пяти для конструкции с оконными отходами.
    5. Горизонтальный дымоход, устанавливаемый в месте преобладающих ветров, противоположном направлению дыма, должен быть оборудован козырьком-глушителем. Он не должен быть дальше 40 см от выходного дымохода.
    6. Коаксиальные дымоходы, расположенные на высоте менее 1,8 метра, должны быть оборудованы отражающей сеткой для защиты от горячего дыма.

    Монтаж горизонтального коаксиального дымохода

    Соблюдение этих правил позволит осуществить безопасную работу отопительного прибора с качественным выделением продуктов сгорания.

    Порядок сборки

    Монтаж горизонтального коаксиального дымохода производится следующим образом:

    • крепление переходника от теплогенератора к дымоходу;
    • установка на колено адаптера для изменения направления канала;
    • Разметка места изготовления отверстия в стене под диаметр трубы дымохода. Важно! Место стыка элементов трубопровода не должно находиться внутри стены;
    • установка декоративных заглушек на пересечении дымохода со стеной;
    • установка дефлектора на торце;
    • установка смотрового узла и сбора конденсата.

    По окончании сборки необходимо проверить соответствие собранного устройства всем правилам, которые были изложены выше. Следует помнить! Использование уплотнительных гелей и герметиков в коаксиальных дымоходах запрещено.

    Установка коаксиального дымохода вертикально, как правило, является вынужденной мерой из-за невозможности выполнения по горизонтали без нарушения правил монтажа. Особенность конструкции в том, что такие отводы продуктов сгорания нельзя устанавливать по прямой от топки из-за образования большого количества конденсата.При такой конструкции он будет попадать прямо в топку, что крайне нежелательно. Поэтому из топки нужно сделать колено для горизонтальной составляющей. Далее устанавливается второе колено и сборник для конденсата. После этого дымоход монтируется вертикально. Пересечение с перекрытием перекрытия и кровельным пирогом выполняется с помощью стекол-изоляторов. На крыше труба оборудована герметизирующим зонтом, чтобы избежать протечек.

    Внимание! Вертикальный коаксиальный дымоход не применяется для закрытых котлов с принудительной меткой.

    Особенности эксплуатации

    В первую очередь нужно обратить внимание на заметно более высокий КПД печей с такими устройствами по удалению продуктов сгорания. Повышается КПД за счет оптимального режима сжигания топлива.

    При обычном обогреве корпуса воздух в нем не портится, оставаясь чистым, так как наружный воздух используется для горения. В обязательной организации приточной вентиляции необходимости не возникает, хотя обычно она все же создается, слишком много не будет.

    Коаксиальные дымоходы отличаются длительной эксплуатацией, так как не перегревают трубы, которые постоянно охлаждают поступающий воздух.

    Ремонт и обслуживание

    Устройство практически не требует специального ухода. В начале отопительного сезона нужно изучить все крепления и стяжки, ослабленные соединения подтянуть.

    Регулярное техническое обслуживание – это периодический слив конденсата из привода. Причем частота выполнения такой операции определяется погодой, влияющей на ее образование.

    Необходимость очистки стенки камеры внутреннего сгорания определяется визуальным осмотром через смотровое окошко перед началом отопительного сезона. Процедура проводится специальным аппаратом, снабженным жесткой щетиной. Применяются химические вещества, смягчающие нары и сажу.

    Коаксиальные дымоходы следует признать наиболее совершенными для экономии затрат на отопление, сократившихся на 15-20%. При этом ухудшаются жилищные условия в доме.

    Автономное отопление в последнее время становится не только необходимым условием проживания в частном доме, но и способом навешивания комфорта и экономии средств собственников жилой площади в многоквартирных домах.Повышенный спрос на отопительные приборы стал поводом для разработки более мощных и производительных моделей. Современное оборудование предъявляет повышенные требования к подключению и выводу сжигаемых отходов через коптильные каналы. По этой причине вошел коаксиальный дымоход для газового котла, устройство которого принципиально отличается от обычного.

    Устройство и функции

    Коаксиальный дымоход представляет собой дымоотводящий канал, конструкция которого представляет собой две трубы разного диаметра, вставленные одна в другую.Внутренние поверхности труб не касаются друг друга, между контурами находится воздушная прослойка. Коаксиальный дымоход собирается из вызовов: прямые трубы, отводы, тройники, сборники конденсата. Он выполняет две основные функции:


    Важно! Такое устройство построено по принципу разделения функции дымохода. Это позволяет повысить производительность и эффективность. Продукты сгорания топлива, температура достаточно высокая, нагревают внешний контур. А внешняя труба, по которой проходит воздух, в свою очередь охлаждает внутреннюю.Благодаря такой конструкции в дымоходе выравнивается температура, что предотвращает появление конденсата и снижает риски возникновения пожара.

    Преимущества

    Коаксиальный дымоход считается более совершенным и эффективным способом отвода продуктов сгорания из топки отопительного прибора. Элементы для сборки часто поставляются в комплекте с оборудованием. Большинство производителей рекомендуют устанавливать в свои изделия дымоходы этого типа, так как они обладают следующими преимуществами:

    Важно! Коаксиальный дымоход подходит исключительно для газовых котлов с закрытой топкой и принудительно работающим продуктом за счет встроенного внутри трубы небольшого вентилятора.В проект системы дымоудаления такого типа обязательно входит сбор конденсата и ревизия, через которую производится чистка трубы.

    Требования безопасности

    По статистике МЧС и производителей коаксиальные каналы дымоудаления считаются более безопасными и эффективными. Однако при их установке необходимо соблюдать определенные требования:


    Примечание! Профессиональные строители спорят об эффективности использования коаксиальных дымоходов на территории средней полосы России и боле северных регионов, аргументируя это тем, что они разработаны для эксплуатации при температуре до -15 градусов.Там, где зимой большую часть времени температура опускается ниже этой отметки, они замерзают. Производители объясняют проблемы неправильным расчетом диаметра внешней и внутренней трубы и длины дымохода.

    Установка

    В отличие от традиционных способов дымоудаления, дымоход коаксиального типа монтируется просто. Для установки нужно строго соблюдать инструкцию производителя газового оборудования и требования пожарной безопасности.Опытные мастера советуют обратить внимание на следующие моменты:


    Видеоинструкция

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
