В этой статье мы рассмотрим светодиодные ленты, опишем их устройство, разновидности, сферу применения, их преимущества.

На рисунке 1 представлена светодиодная лента синего цвета свечения.

Светодиодные ленты благодаря своим качествам, безусловно относятся к перспективным световым источникам и по совокупности параметров  превосходят традиционные источники освещения.

Отметим их достоинства. Важнейшим достоинством светодиодных лент является очень широкая сфера применения: их можно использовать при оформлении рекламы, они идеально подходят для подсветки помещений (кухонь, комнат, ванн, торговых залов, офисов) и декоративной подсветки зданий. LED-лента с успехом применяется для подсветки витрин, мебели и предметов декора, а так же для создания инсталляций. Возможно область применения ограничена лишь фантазией покупателя.

К другим достоинствам можно причислить:

• Малые размеры и малый вес;
• Низкое энергопотребление;
• Большой срок службы – более 30 000 часов.
• Высокая светоотдача;
• Равномерность освещения;
• Гибкость ленты, позволяющая крепить её на изогнутых поверхностях;
• Не требует бережного обращения, к которому требовательны лампы со стеклянными колбами;
• Безопасность использования за счет питания от источника с низким напряжением (обычно 12 вольт).
• Клейкая основа ленты не требует  дополнительных элементов крепежа, тем самым монтаж ленты может провести человек без специального образования.


Рассмотрим, как устроена светодиодная лента (далее – лента).

Обобщенная конструкция ленты приведена на рисунке 2. В нижней части ленты расположены две токоведущие шины, к которым подключены группы светодиодов. Светодиоды размещены на диэлектрической подложке с электрическими проводниками. Каждая группа обычно включает в себя три последовательно соединенных светодиода и резистор, задающий ток.

Электрическая схема ленты приведена на рисунке 3.



Рисунок 2. Устройство светодиодной ленты.

Группы светодиодов включены параллельно, поэтому выход из строя одной или нескольких групп не приведет к отключению ленты (в отличие от гирлянды, в которой лампочки или светодиоды соединены последовательно и отказ одной из них приводит к нарушению работы всей гирлянды).

Рисунок 3. Электрическая схема.



Внешняя сторона токоведущих шин покрыта самоклеящейся основой. Очень часто светодиодные ленты покрыты сверху силиконовым компаундом. Такое покрытие защищает её от воздействия окружающей среды.

На ленте имеются контактные площадки, к которым подсоединяют провода от блока питания. Лента подключается к блоку питания обычно с выходным напряжением 12 вольт.

При питании от источника с более низким напряжением, лента будет светиться не так ярко, а при напряжении 7 вольт, свечение диодов прекращается. Не следует превышать питающее напряжение, которое указано на упаковке. При повышенном напряжении лента может выйти из строя.

Ленты поставляются в бобинах, длинна светодиодной ленты обычно пять метров. Пользователь всегда может укоротить ленту при помощи ножниц до необходимых размеров. Обрезка ленты осуществляется по контактным площадкам (рисунок 4.), к которым при необходимости подпаиваются провода.

Рисунок 4. Стрелками показано, где следует отрезать ленту.



Ленты могут быть как одно- так и многоцветными (RGB светодиодные ленты). Распространенные цвета свечения однотонных лент – белый, синий, красный, зеленый, желтый. Подключение контроллера к RGB ленте позволяет плавно менять цвет и создавать световые эффекты.

Светодиоды на ленте могут быть расположены в два ряда (двухрядные ленты). Такая конструкция обеспечивает более равномерное освещение и высокую яркость.

Мощные светодиодные ленты при работе выделяют много тепла. Чтобы не перегреть светодиоды, такие ленты помещают на специальный профиль, являющийся радиатором.

22. 11.2017

принцип работы и как устроена

Светодиоды небольшие по размерам и потребляют минимальное количество тока. По этой причине их можно разместить на тонких, узких, гибких платах. Это удачная конструкция, подходящая не только для подсветки, но и для основного освещения. Устройство светодиодной ленты, питающейся от блока на 12 вольт, не сложное, если имеется минимум знаний о чипах, из которых она изготовлена.

Содержание

• 1 Виды диодной ленты
• 2 Устройство и схема светодиодной ленты
• 3 Основные параметры
  • 3.1 Таблица основных характеристик светодиодных лент на напряжение 12 В
• 4 Подключение светодиодной ленты 12 вольт через блок питания
• 5 Пример расчета блока питания для светодиодной ленты
  • 5.1 Пример
• 6 Основные выводы

Виды диодной ленты

Светодиодные полосы классифицируются по различным признакам:

• цвету;
• температуре цвета;
• виду диодов;
• плотности элементов;
• направленности светового потока;
• уровню защиты.

В зависимости от цвета эти изделия делятся на одно- и многоцветные. Первый тип производится из элементов одного типа, используется 6 цветов, у белого цвета несколько оттенков (синеватый, нейтральный, теплый желтоватый). Эти изделия по цене самые доступные, подходят для подсветки навесных конструкций, лестниц, полок, ниш.

Справка! Выпускаются светодиодные полосы с ультрафиолетовым и инфракрасным излучением для медицинских учреждений и подсветки растений в оранжереях и теплицах.

Многоцветные полосы (RGB) изготовлены из диодов с тремя кристаллами. Цвет излучаемого света меняется при помощи специального контроллера. Он дает возможность управлять яркостью и цветностью автоматически, включать и выключать систему подсветки дистанционно.

Особый вид многоцветных светодиодных лент – RGBW. В них вместе с цветными светодиодами устанавливаются белые с холодным свечением. Белый канал используется для смягчения цветного свечения или отдельно.



Предлагаются так же светодиодные полосы MIX, состоящие из белых диодов, излучающих различные оттенки (от теплого желтоватого до холодного синеватого). Меняя яркость свечения отдельных каналов меняется цветовая температура излучения. Более современный вариант – изделие D-MIX, позволяющее создавать оттенки, идеальные по однородности.

В барах, ресторанах, рекламных щитах используются полосы с контроллером «Бегущий огонь», позволяющим создавать сложные динамические и световые эффекты. RGB-лента Pixel Light управляется контроллером, управляющим каждым светодиодом при создании 2D видеоэффектов.

По способу установки чипов ленты делятся на DIP и SMD. Первые состоят из цилиндрических диодов с различным диаметром, оснащенных двумя длинными выводами. Готовое изделие выглядит как цепочка небольших цилиндров. Этот вид подсветки используется в вывесках и для тюнинга транспортных средств.

SMD и резисторы устанавливаются на плату. Готовые изделия плоские, самые популярные SMD 3528 и 5050 белого цвета.

К поверхности светодиодная полоса крепится при помощи липкой ленты на изнаночной стороне.

На метре стандартной светодиодной ленты на 12 вольт 30 или 60 чипов. При увеличении плотности в 2 раза в маркировке изделия указывается «х2». Если элементы размещены в 2 ряда, ставится маркировка «2х2», плотность возрастает до 120 или 240 элементов на метр.

Справка! Встречаются светодиодные полосы, на которых диоды размещены в 3 и 4 ряда. Для предотвращения перегрева они монтируются подложки из меди.

Направленность свечения зависит от расположения диодных элементов на плате. Фронтальные изделия излучают свет перпендикулярно плоскости под углом 120 градусов. При торцевом размещении чипов свет излучается вдоль платы (под углом 90 градусов). Для изготовления полос с боковым свечением используются элементы DIP и SMD 335.

Степень защиты в маркировке обозначается буквами «IP» и цифрами. Первая – защищенность от проникновения посторонних предметов, вторая – от влаги (00 ставится на изделия, у которых защита полностью отсутствует). Для жилых помещений используются полосы с цифрой 20. Для использования на улице нужно купить изделие с цифрой 43, для ванной, сауны, бассейна – 65 или 67.

То, как подсветка будет выглядеть после выключения, зависит от цвета основы. Она бывает прозрачная, белая, серая, коричневая, черная.

Устройство и схема светодиодной ленты

Светодиодная лента – это гибкая, узкая плата, которая состоит из множества небольших кусочков, на каждом из них установлены 3 диода и 1 резистор. В торговую сеть чаще всего поставляются отрезки по 5 метров, их можно резать и наращивать.

Размеры светодиодов SMD;

• 2х1,2 мм – 2012 – для тонких полос;
• 3х1 мм – 3010 – для тонких полос;
• 3,2х1,6 – 3216 – для плат с боковым свечением;
• 3х2 мм – 3020 – для узких полос;
• 3,5х2,8 – 3528 – для стандартных полос;
• 5х5 мм -= 5050 (5060) – для изготовления мощных источников.

Линии разреза указываются изображением ножниц. Кратность резки: 5 см для SMD 3528 и 10 см для SMD 5050.

Внимание! Led-ленты с питанием от 220 В состоят из кусочков, на которых размещено 60 диодов. Кратность резки 50 см (плотность 120 чипов на метре) или 1 м (плотность 60 чипов на метре).

Основные параметры

При выборе учитываются 3 главных параметра: ток, мощность питания и падение напряжения.

Чаще всего светодиодные источники света подключаются к электросети через блоки питания на 12, 24 или 36 вольт. Приборы для 220 В встречаются редко, поставляются с питающим кабелем, в который встроен стабилизатор и диодный мост.

Таблица основных характеристик светодиодных лент на напряжение 12 В

Мощность должна быть указана в маркировке в ваттах на погонный метр (реже – на бобину). Значение зависит от вида светодиодов и плотности размещения. Для изделий на 12 вольт существуют таблицы стандартных значений.

Основные технические характеристики светодиодных лент на 12 вольт:

Вид СМД	Ток одного элемента (мА)	Напряжение (В)	Мощность элемента (Вт)	Плотность (ед./м)	Мощность погонного метра (Вт)
3528	20-25	2,8-3,4	0,06	60	4,8
120	9,6
240	16,8-19,2
5050	60	3,2	0,2	30	7,2
60	14,4-15
120	25-28
5630	0,5	3,1-4	140-150	30	4200-4500
60	8400-9000
5730	1	2,9-3,5	150-300	60	9000-18000
120	18000-36000
3014	30	2,1-3,4	6	60	360
12	120	720
24	240	1440
3020	20	2,1-3,4	0,2	60	12
4014	60	2,8-3,4	0,2	60	12
4020	150	6	0,5	60	30
4530	600	2,9-3,8	0,16	60	9,6
2835	150	2,9-3,3	0,2	60	9,6
	120	19,2

Важно! Существуют ленты на основе SMD 5630 и SMD 5730 с плотностью 48, 72, 144 ед. /м.

Подключение светодиодной ленты 12 вольт через блок питания

Чаще всего светодиодная лента подключается к сети через блок питания на 12 вольт (реже 24 или 36 вольт). Если необходимо создать световые эффекты или регулировать интенсивность свечения, в схему дополнительно включается контроллер. При покупке блока нужно обратить внимание на мощность, указанную на упаковке.

Чаще всего требуется резка по размерам, соответствующим поверхности, на которую прибор будет установлен. Во время работы остаются отрезки различной длины, их нужно соединить правильно. Самый простой способ – LED коннекторы, к которым прикладываются контакты, потом защелкивается крышка. Если отрезков много, не каждого устраивает стоимость этих элементов.

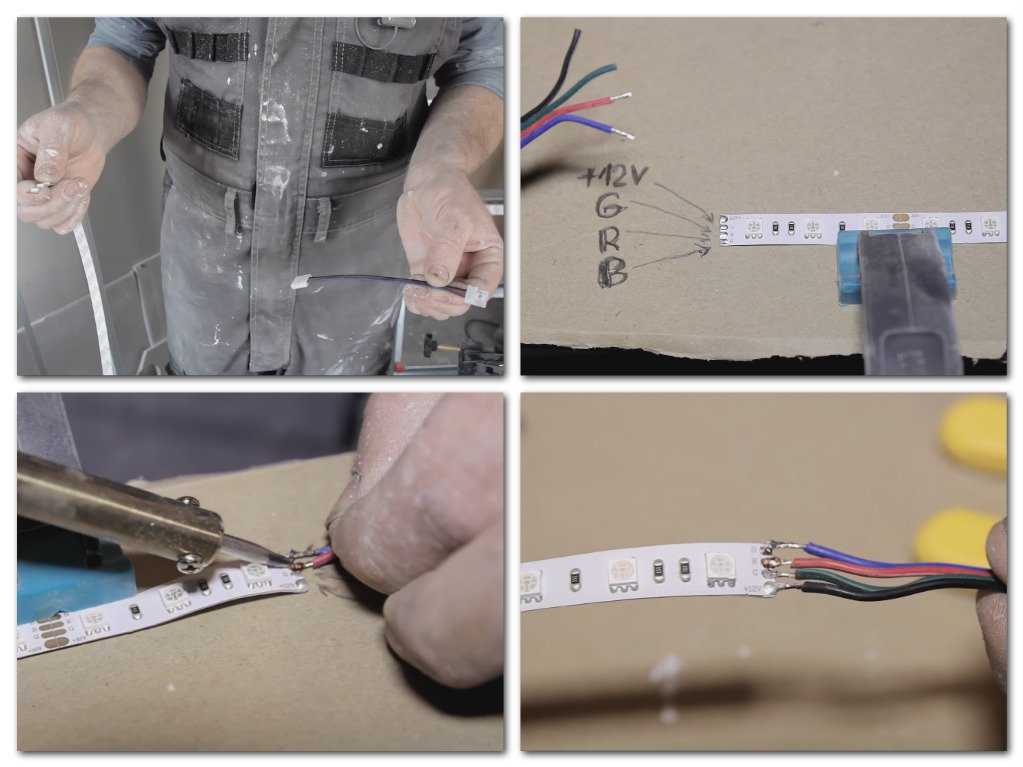

Пайка дешевле и надежнее. Жало паяльника должно быть шириной 2 мм. Спаиваемые поверхности нужно залудить (покрыть слоем припоя) с обеих сторон. Для этого отклеивается липкая лента. Одна контактная площадка накладывается на другую, перекрытие примерно 3 мм. Для спайки необходимо прогреть их паяльником.

Другой вариант – спаивание с проводами (сечение 0,8 мм). Медные провода нарезаются на куски требуемой длины, с концов на 8-10 мм снимается изоляция, после залуживания лишние 5-7 мм срезаются. Концы проводов прикладываются к залуженным контактным площадкам, при касании паяльником получается красивая пайка.

Внимание! После присоединения всех проводов функциональность проверяется мультиметром, потом желательно места пайки заизолировать.

На корпусе блока питания на 12 вольт всегда имеется табличка с описанием технических характеристик.

Клеммы:

• L и N– подключение к сети;
• FG – заземление;
• 3 G – соединены в корпусе, для подключения минуса ленты;
• 3 V+ – соединены в корпусе, для подключения плюса ленты.

Провода припаиваются так же, как при сращивании, но концы лучше закрутить колечком. Провода сетевого шнура во время пайки можно менять местами, провод заземления присоединяется к соответствующей клемме.

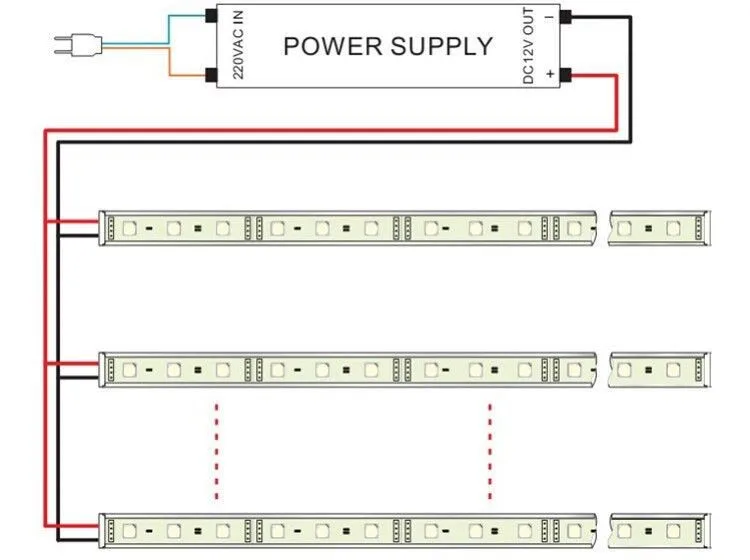

Если подключается несколько отрезков, провода с одинаковой полярностью припаиваются к одной клемме.

Если нужно подключить к блоку на 12 вольт много коротких отрезков, расположенных от него на значительном расстоянии, прокладывается магистральная проводка. Отрезки к ней присоединяются любым удобным способом (клеммными колодками, разъемами, пайкой).

При создании системы из отрезков с разной мощностью они подключаются в любом порядке, последовательно или параллельно. Главное, чтобы суммарная длина не превышала 5-и метров.

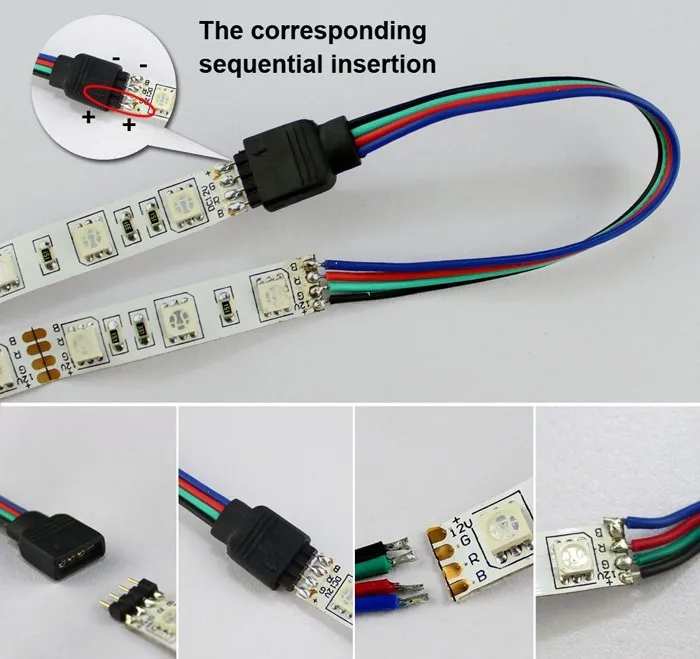

Важно! RGB лента к контроллеру подключается при помощи разъемного соединения.

Для двух или более многоцветных лент может оказаться недостаточно одного блока на 12 вольт и одного контроллера. Чтобы снизить нагрузку, в схему включаются усилители.  Они устанавливаются между отрезками, чтобы обеспечить равномерность свечения.

Если плотность элементов на полосе большая, во время работы возможен перегрев. Для крепления требуется алюминиевый профиль, отводящий тепло.

Пример расчета блока питания для светодиодной ленты

Мощность блока питания на 12 вольт должна быть больше мощности источника света. Покупать оборудование с запасом не стоит – деньги будут потрачены зря.

Перед походом в магазин желательно провести расчеты с учетом:

• вида изделия;
• протяженности;
• мощности 1-го метра;
• напряжения.

Чтобы определить мощность всей ленты, нужно показатель на метр умножить на длину, поправочный коэффициент 1,2% и запас 20-25%. Если сипользуется контроллер, желательно добавить еще несколько ватт.

Пример

Полоса из SMD 5050 18 метров, на одном метре 30 светодиодов (всего получается 540). Стандартный ток (по таблице) 0,02 А, для всей длины 0,02*540=10,8 А. Так как каждые 3 диода соединены последовательно с резистором, ток можно уменьшить в 3 раза: 10,8/3=3,6 А. Вс каждом чипе SMD5050 3 кристалла, полученный результат умножается на 3, то есть, снова получается 10,8 А.

Мощность: 10,8 А*12 В=130 Вт. Окончательный результат:

130 + (130*0,20) + (130*0,012)=130 + 26 + 1,56=157,56 Вт

Если использовать таблицу, расчеты можно провести быстрее – мощность метра умножить на длину, потом на 1,2.

Внимание! Но этот метод используется только в том случае, если полоса качественная, указанные в таблице цифры соответствуют реальным. При покупке изделия от неизвестного китайского производителя значение может отличаться от стандартного до двух раз. На такое же значение будет снижен поток света.

Основные выводы

Перед покупкой желательно определить, какие функции будет выполнять светодиодная лента на 12 вольт и на каком месте будет установлена. В хорошем магазине при необходимости можно получить консультацию. Для основной системы освещения источник должен обладать средней мощностью и яркостью. Если выбирается изделие с высокой мощностью, нужно позаботиться о покупке алюминиевой подложки.

Установку лучше всего приурочить к ремонту, чтобы заранее определиться с местами крепления. При необходимости в мощном блоке питания на 12 вольт следует учесть, что потребуется дополнительная система охлаждения, при работе которой возникает шум. Если такой вариант не подходит, следует разделить ленту так, чтобы можно было подключить отдельные отрезки к нескольким блокам на 12 вольт. Для многоцветного источника требуется контроллер, усилитель и пульт управления. Для этого оборудования нужно предусмотреть место на стадии проектирования.

Желательно спросить у продавца сертификат качества и прочесть описание. Не стоит покупать дешевую продукцию – она служит недолго. На данный момент светодиодная система освещения не является стопроцентно надежной, поэтому при монтаже нужно предусмотреть возможность быстрой замены.

Зная, как устроена светодиодная полоса, и ее принцип работы, возникающие вво время эксплуатации неисправности можно устранить самостоятельно:

• если источник не горит, горит тускло или мигает, при достаточной мощности блока следует проверить правильность подключения фазы и ноля;
• при тусклом горении отдельного участка или всего изделия, чаще всего недостаточно мощности у блока;
• мигание вызывает плохой контакт, поэтому необходимо проверить все разъемы и спайки.

Утверждение, что светодиодные ленты во время работы не перегреваются, не верное. Если они длинные и чипы расположены плотно, при недостаточном отводе тепла пайка «плывет», контакты разбалтываются. Чтобы избежать подобной неприятности, при монтаже лучше использовать монтажные каналы из металла.

Предыдущая

СветодиодыЧто такое COB LED: суть технологии, характеристики и рекомендации

Следующая

СветодиодыРазновидности блоков питания для светодиодов и процедура их подключения своими руками

Как повесить светодиодную ленту — видеоруководство прилагается

Руководство по установке предназначено для комплекта светодиодной ленты на 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стереофонического пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить следующие шаги, чтобы узнать, как установить, разрезать и подключить светодиодные ленты.

Часть 1. Установка светодиодной ленты

Часть 2. Как разрезать светодиодную ленту

Часть 3. Как подключить секции светодиодной ленты

Часть 1. Как установить светодиодную ленту?

Шаг 1. Высушите и очистите поверхность

Перед приклеиванием каких-либо ленточных светильников очистите поверхность области, на которую вы будете размещать светильники. Это жизненно важно для того, чтобы сохранить его установленным в течение длительного времени. Ленты рекомендуется наносить на гладкие устойчивые поверхности. Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут изгибаться или двигаться.

Шаг 2. Разверните световую ленту и приклейте к поверхности

Светодиодные ленты поставляются свернутыми в катушку. Просто разверните отрезок светильника, с которым вы будете работать, снимите клейкую подложку и приклейте к желаемой поверхности. Прижмите каждую часть полоски, чтобы она прочно приклеилась к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и гарантировать, что она останется на месте. Отклейте липкую ленту и наклейте ее на поверхность нелипкой частью над полосой света. При желании вы можете дополнительно закрепить зажим, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами. При необходимости проверьте новые модели.

Шаг 3. Подсоедините светодиодную ленту и включите свет

После того, как ваша лента закреплена, вы можете подключить ее к контроллеру и адаптеру питания, а затем подключить к электрической розетке. Используя пульт дистанционного управления, сначала снимите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать ленту светодиодных фонарей

Каждая лента имеет специальные секции, где вы можете разрезать ленту. Убедитесь, что делаете чистый прямой рез только в этих обозначенных участках. Резка в непредусмотренном месте повредит полосу света.

Часть 3. Как соединить секции светодиодных лент

Знаете ли вы, что вы можете спроектировать свои ленточные светильники так, чтобы они делали изгибы и повороты, проходили по углам или даже по неровным поверхностям? Используйте угловые или прямые гибкие соединители 9Соединительные зажимы 0042 и .

Чтобы соединить две секции световой ленты вместе, используйте соединительный зажим. Вставьте открытый конец каждой полосы в зажим, затем закройте его, чтобы зафиксировать.

Чтобы ваши световые полосы проходили вокруг угла, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете заставить световые ленты перемещаться по неровным поверхностям. Подсоедините гибкий соединитель ленты к полосам света и над неровным участком. Подключите другой конец к остальной части освещения.

Теперь вы можете свободно менять и выбирать атмосферу светлого цвета, которую хотите. Если вы используете пульт дистанционного управления, не забудьте перед использованием отключить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы лента оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые ленты. И теперь вы можете проверить категорию светодиодных лент, чтобы получить больше.

Как установить светодиодные ленты — простое руководство по установке

Светодиодные ленты

привносят лучшее из лампочек в более гибкую, контролируемую настройку. Их длинная тонкая форма делает их идеальными для добавления окружающего свечения в труднодоступных местах. Поскольку полоски светодиодные, вы можете с комфортом наслаждаться их свечением, зная, что они так же красивы, как и энергоэффективны. Готовы начать? Для установки светодиодных лент могут потребоваться следующие инструменты:

• Рулетка
• Ножницы
• Влажная ткань
• Лестница (при установке на потолке)
• Двусторонний клей (дополнительно)

Как только у вас будут инструменты в пределах досягаемости, мы можем начать.


Шаг 1: Выберите поверхность

Сначала выберите место, где вы будете устанавливать световые полосы. Для тонкого кухонного блеска попробуйте разместить их под столешницей, вокруг острова или над шкафами. Если вы хотите добавить цвета в игровую комнату, рассмотрите возможность установки светодиодных лент RGBW на потолке или за телевизором. Если вы хотите усилить атмосферу в спальне, установите ленточные светильники за каркасом кровати или под кроватью. При выборе учитывайте, есть ли поблизости розетка для питания ваших ленточных светильников. Если вы решили установить свои ленты на стене или потолке, вы можете рассмотреть возможность использования беспроводных светодиодных лент для более чистого вида.

Шаг 2: Измерьте поверхность

После того, как вы выбрали область, где хотите установить светодиодные ленты, измерьте ее. Ваши огни регулируются, поэтому вы можете настроить их на разную длину. Запишите свои измерения, чтобы вы могли свериться с ними, когда закончите следующий шаг.

Шаг 3: Отрегулируйте световые полосы

Если длина области установки больше, чем световая полоса, вам может потребоваться приобрести удлинитель полосы. Удлинители ленты продаются отдельно. Подсоедините удлинители, сняв пластиковые крышки с каждого конца и вставив одну полосу в другую. Пожалуйста, не сгибайте и не соединяйте полосы света в 9Угол 0 градусов, как вы могли бы обогнуть углы телевизора или книжного шкафа. Вместо этого сделайте небольшую петлю со световой полосой, чтобы изменить направление, или используйте гибкий соединитель. Если площадь поверхности короче, чем ваша лента, обрежьте полосу по отмеченным линиям до нужной длины. Режьте только вдоль отмеченных участков, чтобы не повредить световую полосу. В целях безопасности убедитесь, что полоска отключена от сети перед обрезкой или удлинением.

Шаг 4: Очистите и высушите поверхность

Теперь, когда вы установили световые полосы, пришло время подготовить поверхность. Протрите область влажной тканью, чтобы удалить масло или мусор с поверхности. Важно отметить, что клей для ленты очень прочный и может повредить поверхности или стены, если его удалить. Если вы хотите переместить ленту после установки или переустановить ее в другом месте, мы рекомендуем вместо этого нанести двусторонний клей.

Шаг 5: Разместите ленточные светильники

После того, как поверхность будет готова, установка проста! Сначала снимите подложку с клейкой ленты. Затем нажмите и удерживайте его на поверхности не менее 10 секунд или до тех пор, пока свет не прилипнет к поверхности.
