29 июля 2019

С повышением коммунальных тарифов на воду для пользователей актуальным вопросом является экономия природных ресурсов. Экономия воды возможна только в случае ведения постоянного учета потребления, для чего нужно установить расходомер (водомер, счетчик). На рынке представлено огромное количество типов счетчиков, поэтому покупателю иногда трудно принять правильное решение. В нашей статье мы расскажем, как выбрать счетчик воды для бытового использования и на что нужно обратить внимание.

Счетчики устанавливаются в горизонтальном или вертикальном положении, также встречаются приборы, предусматривающие два варианта монтажа. Например, Baylan KK-12 R160: в горизонтальном — класс «C», а в вертикальном — класс «B».

Виды счетчиков воды

Рассмотрим, какие бывают счетчики воды и их основные особенности. Типы водяных счетчиков условно можно разделить на четыре группы:

1. Механический — самый востребованный тип приборов, представленных на рынке. Принцип действия механического устройства основан на замерах потребления воды посредством вращения крыльчатки под водяным напором. Потребление воды суммируется специальным счетным устройством. Механические расходомеры просты в обслуживании и установке, отличаются несложной конструкцией. Для его функционирования не нужна электроэнергия. Единственным недостатком могут быть небольшие погрешности в учете потребления воды, но это не критично в домашних условиях эксплуатации.
2. Ультразвуковой — не требователен к составу воды, надежней за механический прибор. Среди недостатков: чувствительность к накипи, пузырькам, электромагнитным волнам.
3. Электромагнитный — отличается высокой точностью замеров и не боится загрязнений воды. К минусам можно отнести: сложный монтаж, скопление металлических частиц в проходе устройства, которые притягиваются электромагнитной силой. НЕ рекомендуется монтаж электромагнитного водомера в условиях высокой влажности.
4. Резонансный — принцип действия основан на преобразовании механической энергии в электрическую. В связи со сложностью конструкции и эксплуатации резонансные водомеры не пользуются популярностью.

Какой счетчик воды выбрать

Механические приборы нестабильно работают при наличии в воде механических включений и воздействии электромагнитного поля, поэтому перед счетчиком рекомендуем установить очистной фильтр, а также не допускать вблизи водомера электрических приборов.

Другие типы расходомеров, упомянутые выше, встречаются реже. Они выигрывают по функциональности у механических приборов, но стоят на порядок дороже. Такие водомеры сохраняют показания замеров и фиксируют потребление воды в режиме реального времени. Главным недостатком приборов является потребность в электроснабжении, поэтому основная сфера использования — промышленность и производство.

Как выбрать счетчик для воды механический? Такие приборы классифицируются на три группы:

1. Крыльчатые — ставятся на трубопроводы небольших диаметров (до 100 мм). Если вы не знаете, какой счетчик воды выбрать для частного дома, именно крыльчатые счетчики с пропускной способностью до 15 кубов в час, являются оптимальным вариантом.
2. Турбинные — используются на водоводах диаметром 40-300 мм и предназначены для работы с большими объемами технической или питьевой воды. Поэтому эксплуатируются обычно в промышленной сфере или могут использоваться как общий счетчик для многоэтажного дома.
3. Комбинированные — сочетают в себе особенности конструкции турбинных и крыльчатых счетчиков. Нужны для замеров расхода воды, объемы которой всегда разные. При небольшом расходе включается крыльчатый водомер, при большом — работает турбинный счетчик.

Далее рассмотрим, как выбрать счетчик на воду и какие особенности нужно учитывать.

Модификация водомеров

Все модели, представленные на рынке, можно разделить на две категории:

1. Бытовые — недорогие приборы с пропускной способностью до 1,6-4 м³/ч, используемые в хозяйственных нуждах. Используются в квартирах, загородных домах, коттеджах, дачах.
2. Промышленные — дорогое оборудование с пропускной способностью до 1600 м³/ч, предназначенное для обслуживания технологических трубопроводов промышленных заводов и фабрик, объектов ЖКХ.

Назначение

Выбор счетчиков осуществляется в зависимости от температурных параметров передаваемой жидкости:

• Для холодной воды — осуществляется учет расхода жидкости при температуре до +30°С. Счетчики холодной воды ставят на трубопроводах питьевой и технической воды. Как выбрать счетчик для холодной воды и не ошибиться? — Корпус счетчиков для холодной воды окрашивается в синий цвет.
• Приборы горячей воды предназначены для учета воды в пределах температур +40°С до +90°С. Стоимость таких приборов выше, так как комплектующие выполнены из термостойких материалов. Водомеры интегрируются в системы горячего водообеспечения технологической цепочки промышленных предприятий. Как выбрать счетчик для горячей воды и чем он отличается визуально? —

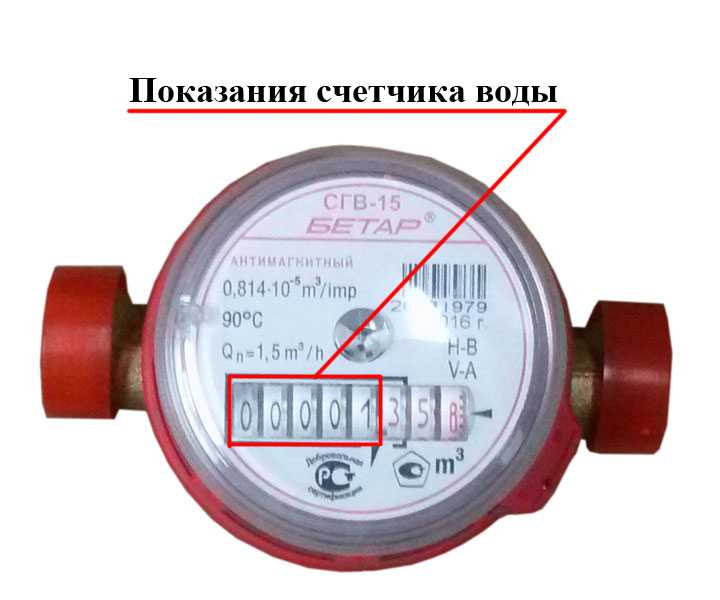

  Корпус счетчиков горячей воды для визуального отличия окрашивается в красный цвет.

Давление (напор)

Каждый счетчик рассчитывается на разрешимое давление в контуре, измеряемое в бар. Монтаж прибора в систему, где превышено допустимое рабочее давление, влечет за собой некорректную работу водомера, преждевременный выход со строя и даже затопление помещения, где он установлен.

Каждый тип счетчиков рассчитан на разное давление:

• крыльчатые — 10-16 бар;
• турбинные — более 12 бар.

Расположение счетного устройства

По размещению счетного устройства водомеры бывают двух типов:

1. Мокроход — размещается в воде. Преимущества: надежная конструкция и простой монтаж. Недостатки – относительно высокая цена, чувствительность к механическим повреждениям, что негативно сказывается на точности замеров и продолжительности времени службы. Для продления срока эксплуатации мокрохода пользователи устанавливают фильтра предварительной и тонкой очистки.
2. Сухоход — отделяется от жидкости плотной мембраной. Прибор не боится механических загрязнений, отличается стабильной работой и долгим сроком службы. К недостаткам можно отнести уязвимость к влиянию электромагнитного поля.

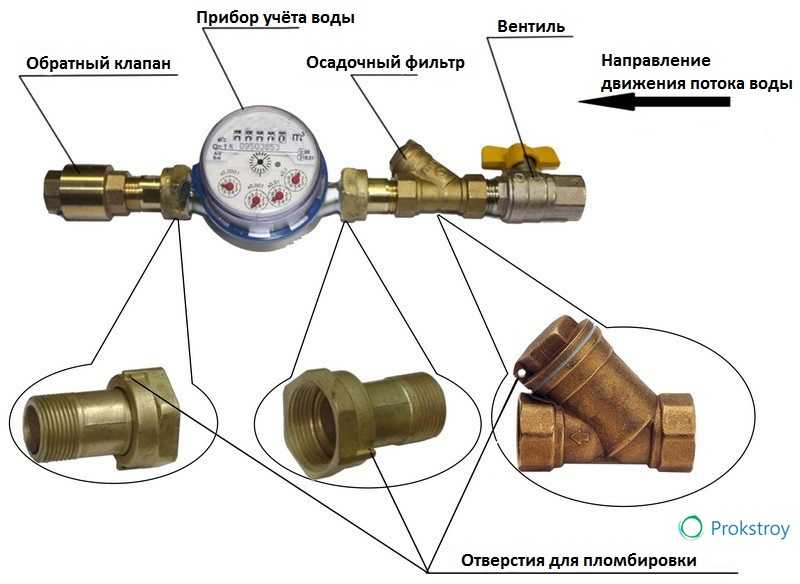

Тип присоединения к трубе

• Для бытовых счетчиков используется муфтовое соединение на резьбе диаметром от ½ до 2 дюймов.
• Для технологических водоводов диаметром 50-300 мм устанавливают водомеры с фланцевым типом соединения, выдерживающие давление в системе до 16 бар.

Другие параметры водяных счетчиков

Как выбрать бытовой счетчик воды, чтобы прибор прослужил без перебоев и погрешностей результатов измерений? Кроме критериев, перечисленных выше в нашей статье, существует ряд параметров, которые играют важную роль при выборе устройства:

• Установочная длина — это расстояние от торца одной резьбы до торца другой, определяющее вероятность установки водомера в нужном месте. В большинстве случаев встречаются с монтажной длиной 110 мм.
• Предел чувствительности — критерий учета энергоресурсов, когда крыльчатки или турбина устройства начинают вращаться, то есть происходит фиксация потребления. Стандартный предел чувствительности для бытовых счетчиков — 15 л/час. В продаже также можно встретить водомеры с пределом чувствительности от 1л/час.
• Потеря давления — параметр, определяющий, насколько упадет давление воды при протекании ее через прибор. Стандартные счетчики понижают давление от 0,6 бар.
• Интервал между поверками — показатель, указывающий срок, на время которого указанная в паспорте точность измерения должна выдерживаться. Временной интервал составляет обычно 3-4 года. Водомеры в обязательном порядке проходят периодическую поверку в государственной метрологии.
• Наличие обратного клапана — позволит предотвратить обратный ход жидкости и защищает устройство от гидроудара, тем самым, продлевая срок службы водомера (см. схему установки ниже⤵️).

Как выбрать счетчик воды в Украине

Учитывая особенности конструкции и назначения водомеров, нужно понимать для каких целей он приобретается. Если вам просто нужно знать расход воды, можно купить недорогой вариант, например, тахометрический счетчик с сухоходом.

1. Для квартиры можно использовать механический счетчик, но только с сухоходом, чтобы механические включения не влияли на работоспособность устройства.
2. Для частного дома или дачи рекомендуем купить мокроход, который предусмотрен для установки под затопление, например, в колодце или подвале.
3. Если у вас из горячей трубы иногда течет теплая вода, рекомендуем поставить многотарифный счетчик с термодатчиком, так вы сможете сэкономить на тарифах.

Если вы совместно с жильцами многоэтажного дома решили установить общий счетчик, лучшим решением станет покупка прибора с выносным датчиком класса «C». Не забывайте о способе монтажа: если предусматривается установка счетчика горизонтально, то прибор должен занимать именно данное положение относительно пола.

Какой счетчик воды лучше

Какие счетчики воды лучше установить? Современный рынок расходомеров представлен как отечественными, так и заграничными приборами. Несмотря на тот факт, что отечественные водомеры справляются с поставленными задачами, зарубежные аналоги вызывают больше доверия. Специалисты рекомендуют проверенных производителей счетчиков Apator Powogaz (Польша) и Baylan (Турция). Они обладают высокой надежностью и долговечностью за счет использования более качественных комплектующих.

Сомневаетесь с правильным выбором водомера? — Мы поможем подобрать! Закажите обратный звонок или свяжитесь с нашими менеджерами через раздел Контакты.

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

Как правильно выбрать счетчик воды, рекомендации компании Вент Альянс

Счетчик для воды – это измерительный прибор, который используется для контроля за расходом жидкости, направленной по водопроводной системе. Главное преимущество такого устройства заключается в возможности экономить воду, уменьшая сумму в коммунальных платежках. В зависимости от определенной модели монтаж может осуществляться горизонтально или вертикально. Чаще всего в продаже можно встретить модели, которые принято устанавливать горизонтально. Но некоторые современные приборы рассчитаны на монтаж в двух вариантах.

Внимание! Выбирая качественный измерительный прибор, рекомендуется совершать покупку исключительно в проверенных магазинах. Это специализированные магазины, которые предлагают возможность приобрести новые или б/у модели оригинального качества. Таким образом, удастся исключить покупку подделки. Оригинальная модель обязательно продается с паспортом, подтверждающим тот факт, что водомер успешно прошел технический контроль на заводе компании-производителя.

Кроме того, в паспорте будет указана и другая не менее важная информация:

• Дата производства водосчетчика.
• Наличие гарантийного срока.
• Серийный заводской номер, который будет продублирован на поверхности корпусной части.
• Отметка о том, что счетчик был куплен в магазине (осуществляется уже после покупки).

Также, следует удостовериться, что данная модель сертифицирована на территории Украины и может устанавливаться на законных основаниях.

Разновидности водомеров

Тахометрические или, как их еще называют, механические счетчики считаются самыми распространенными. Их работа заключается в том, чтобы измерять используемый объем жидкости за счет количества оборотов крыльчатки или турбины. Вращение последних осуществляется под воздействием потоков воды. Все данные суммируются, благодаря наличию специального счетного устройства.

Среди преимуществ использования такого счетчика следует отметить:

• Простой и понятный способ монтажа.
• Демократичная стоимость.
• Надежная конструкция.
• Удобное обслуживание.
• Нет необходимости в подключении к электросети.
• Точности измерения достаточно для использования счетчика в квартирах и частных домах.

Однако стоит отметить и некоторые недостатки механических водомеров: такие счетчики могут показывать неправильные результаты, если в составе воды присутствуют всевозможные загрязнения, а также под влиянием магнитного поля. Чтобы избежать подобных проблем, перед установкой измерительного прибора потребуется осуществить монтаж специального фильтра. При этом устанавливать счетчик лучше всего подальше от различных электрических устройств.

Кроме механического водомера, в продаже также можно встретить ультразвуковые, электромагнитные и резонансные. Однако они считаются менее распространенными и популярными. Это объясняется недостаточно высокими показателями точности и функциональности, а также более высокой цене по сравнению с тахометрическими приборами.

Особенность эксплуатации представленных моделей заключается в том, что вся информация хранится в соответствующем архиве, а водомеры способны моментально фиксировать расход жидкости. Но для полноценной работы потребуется подключение к электросети, а потому в случае с перебоями электричества отмечают неправильную работу прибора. Чаще всего такие счетчики принято использовать в промышленной сфере. Рассмотрим более подробно каждый из этих видов.

Особенности ультразвуковых приборов

Расход жидкость осуществляется в результате фиксации точного количества времени, в процессе которого ультразвуковые волны активно распространяются в потоках воды. При этом временной промежуток между излучением и приемом сигнала соответствует скорости потока. Сравнивая их работу с механическими водомерами, ультразвуковые приборы выигрывают в плане точности показаний и продолжительной эксплуатации. Кроме того, представленные устройства могут быть установлены там, где отмечают потоки воды с различными загрязнениями.

Но минусы в ультразвуковых моделях все же имеются: при наличии пузырей воздуха или накипи в жидкости точность показаний значительно уменьшается. Кроме того, прибор может давать сбои в результате негативного влияния электромагнитных волн.

Особенности резонансных моделей

Работа таких прибор базируется на том, что происходит превращение механической энергии в электрическую. Однако подобные модели не пользуются широким потребительским спросом и практически нигде не применяются.

Особенности электромагнитных моделей

Электромагнитные водосчетчики функционируют в результате электродвижущейся силы, направление которой пропорционально по отношению к скорости потока жидкости. Среди основных преимуществ стоит отметить:

• Точность измерений всех показателей.
• Отсутствие гидродинамического сопротивления.
• Отсутствие чувствительности к различным примесям (исключением из правил считаются загрязнения, которые оказывают влияние на электропроводность воды).

Среди недостатков стоит выделить:

• Сложный процесс монтажа.
• В проточной части счетчика регулярно скапливается большое количество металлического мусора.

Представленные модели не рекомендуется устанавливать там, где отмечают повышенный уровень влажности.

Типы механических водомеров

Все тахометрические счетчики делятся на три основные категории:

1. Крыльчатые устройства принято монтировать на поверхность труб, диаметр которых не больше 40 мм. Это оптимальный вариант для многоквартирных домов, частных и загородных домов. Пропускная способность не превышает отметку в 15 м3/ч.
2. Турбинные устройств устанавливают на поверхность трубы, диаметр которой варьируется в пределах от 50 до 200 мм максимум. Такие модели предназначены для подсчета больших объемов жидкости, а потому их часто эксплуатируют в промышленной сфере или используют в качестве общедомового водомера на весь многоэтажный дом.
3. Комбинированные устройства сочетают в себе преимущества первых двух водосчетчиков. Они используются для учета расхода воды, объемы которой всегда разные: при незначительном расходе включается крыльчатое устройство, а при больших расходах – турбинное. Однако эти счетчики имеют один важный минус – слишком сложная конструкция, что негативно сказывается на окончательной стоимость прибора и его дальнейшем обслуживании. Поэтому эти модели нашли свое применение в промышленной сфере.

Модификация водомеров

Исходя из конструктивных особенностей и эксплуатационных условий, все счетчики на воду классифицируются следующим образом:

1. Бытовые модели – это бюджетные измерительные приборы, которые удовлетворяют нужды одного потребителя воды. Показатели пропускной способности варьируются в пределах 2-3 м3/ч. Эти устройства используются в квартирах, загородных и частных домах, на небольших предприятиях.
2. Промышленные модели – дорогостоящие приборы, которые одновременно могут обслуживать сразу несколько потребителей воды. Показатели их пропускной способности значительно выше – от 15 до 50 м3/ч. Представленные счетчики нашли свое применение на всевозможных предприятиях, а также на объектах ЖКХ.

Предназначение водомеров

По назначению все водосчетчики делятся на две категории:

• Для холодной воды, температура которой не превышает отметку в +30 градусов. В этот ассортимент входят бюджетные модели, которые активно используются для питьевой воды, а их цвет корпуса – синий.
• Для горячей воды, температура которой варьируется от +40 до +90 градусов. Стоимость таких счетчиков несколько выше, так как производители используют специальные термостойкие материалы. Представленные водомеры можно встретить в промышленной и бытовой сфере, а цвет корпуса счетчика – красный.

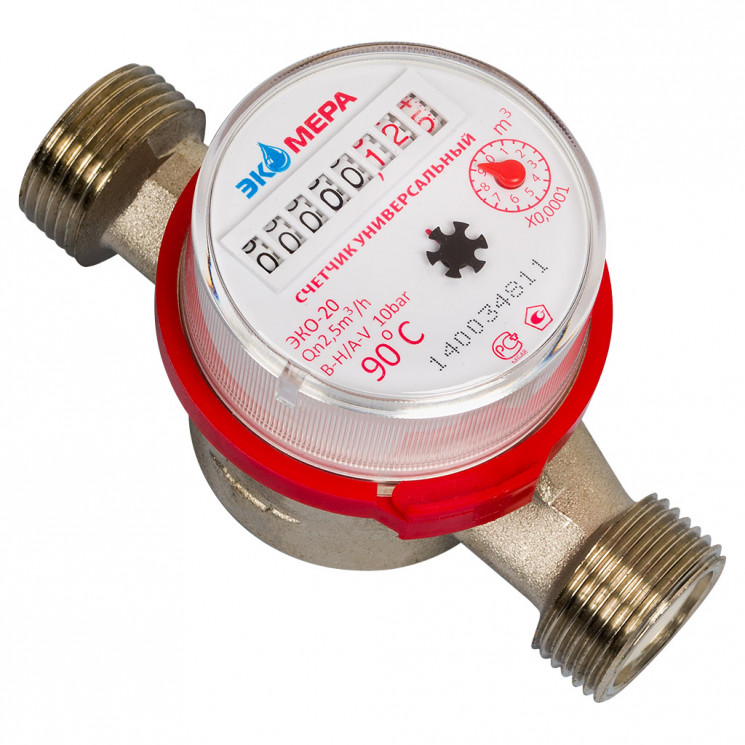

Однако для промышленной сферы были разработаны универсальные приборы, которые могут контролировать потребление жидкости с температурой от 0 до +90 градусов. Они отличаются оранжевым цветом корпуса и имеют один недостаток – высокая стоимость.

Показатели рабочего давления

Под рабочим давление принято рассматривать допустимые показатели, при которых измерительный прибор может нормально функционировать. Единица измерения – бар. При увеличении допустимой нормы счетчик может давать неправдивую информацию и со временем выйдет из строя. Иногда такие последствия становятся причиной затопления жилых помещений.

В зависимости от конкретного типа водомера выделяют несколько показателей максимального давления:

• Для крыльчатой модели – это диапазон от 6 до 12 бар.
• Для турбинной модели – это от 12 бар и выше.

Особенности работы

По принципу действия все счетчики классифицируются таким образом:

• Одноструйные приборы – отвечают за расход потребляемого единого потока жидкости, которая приводит в движение крыльчатку. Среди основных плюсов стоит отметить компактную конструкцию, простой способ установки, недорогое обслуживание, демократичную стоимость. В качестве дополнения представлена установка антимагнитной защиты.
• Многоструйные приборы – отвечают за расход потребляемой воды, разделенной на несколько потоков перед тем, как они попадут на конструкцию крыльчатки. Представленные устройства дают более точные показания и характеризуются простым способом обслуживания по сравнению с предыдущим видом. Однако минусов намного больше: высокая стоимость, крупногабаритная и сложная конструкция.

Последние модели целесообразно использовать в тех сферах, где предстоит работа с повышенным рабочим давлением.

Монтаж счетного устройства

По месту установки все счетчики на воду делятся на два основных вида:

1. Мокроходы, в которых счетное устройство расположено, непосредственно, в воде. Преимущества заключаются в простом способе монтажа и невысокой цене. Однако такие модели высокочувствительны ко всевозможным загрязнениям, которые находятся в воде, а это негативно сказывается на точной работе водомера и его эксплуатационных сроках в целом.

Внимание! Продлить срок службы мокрохода удастся при одном условии: если своевременно установить сразу два фильтра – тонкой и грубой очистки.

2. Сухоходы, в которых счетные устройства защищены от воды с помощью соответствующей мембраны. Преимущества моделей заключаются в их устойчивости к различным загрязнениям и в стабильной работе на протяжении долгого срока службы. Среди недостатков отмечают повышенную стоимость и высокую степень чувствительности к влиянию электромагнитного поля.

Способы фиксации

В зависимости от того, о каком счетчике идет речь – о бытовом или промышленном, выделяют два основных типа присоединений:

• Муфтовое или резьбовое – простой способ характерен для бытовых устройств. Среди наиболее распространенных диаметров отмечают: 3/4, 1, 11/2, 11/4, 2, 21/2 дюйма.
• Фланцевое характерно для промышленных устройств и применяется в случае работы с трубопроводами больших размеров – от 40 до 150 мм. Высокая степень надежности подтверждается возможностью справляться с сдавлением до 16 бар. В зависимости от конкретного прибора диаметр этого соединения может варьироваться в пределах 165-340 мм.

Расход жидкости

Расход воды считается одним из важных показателей, на который следует обращать внимание при выборе и монтаже счетчика:

• Минимальный – это наименьший показатель, который фиксирует водомер, не выходя за пределы разрешенной погрешности. Для бытовых моделей – 0,05 м3/ч, а для промышленных – 0,5 м3/ч.
• Переходной -это показатель, при котором осуществляется самая большая погрешность в измерении.
• Номинальный – показатель, в условиях которого счетчик может эксплуатироваться на протяжении долгого времени, не превышая допустимую погрешность. Такая величина составляет 50% от максимального показателя. Именно от этого расхода зависят основные эксплуатационные качества каждого измерительного прибора.
• Максимальный -наибольшее значение, в результате которого счетчик может функционировать определенное количество времени (это может быть 1 час в 24 часа или всего 200 часов за 1 год), не превышая указанную погрешность.

Допустимые показатели погрешности:

• Продолжительная работа – до 5% в диапазоне от минимального до переходного показателя.
• Продолжительная работа – до 2% в диапазоне от переходного до номинального показателя.
• Кратковременная работа – до 2% в диапазоне от минимальных до максимальных показателей.

Лучше всего выбирать модель, в которой расчетный расход будет варьироваться от переходного до номинального.

Монтажная длина

Перед установкой важно отметить длину всего измерительного прибора вместе с присоединительными элементами, поэтому делаются замеры от резьбы до резьбы. Таким образом, удается подобрать наиболее подходящее место для установки счетчика. Стандартный вариант – это модели с длиной 110 мм.

Предел чувствительности

От порога чувствительности зависит оптимальный расход жидкости, когда вступает в работу крыльчатки или турбина. Стандартное значение – 0,015 м3/ч или 15 л/ч. Однако в продаже можно встретить водомеры, способные работать при скорости потока 0,005 м3/ч – 5 л/ч или даже 0,001 м3/ч – 1 л/ч.

Потеря давления

Еще одним важным показателем является потеря давления в условиях максимального расхода. Это означает, допустимое уменьшение давления, когда потоки воды проходят через водосчетчик. Многие современные приборы способны уменьшить данный показатель до 2 бар – 0,2 Мпа.

Интервалы организованных проверок

От такого показателя зависит конкретный период, через который счетчик может дать точную информацию о количестве используемой воды. Оптимальный проверочный интервал составляет 3-4 года активной эксплуатации. Если счетчик не проходит регулярную проверку, все снятые показания остаются неактуальными. В таком случае пользователь вынужден будет платить за «коммуналку» не по счетчику, а по установленному тарифу, исходя из норм потребления воды на 1 человека.

Номинальные размеры для подключения (DN, Ду)

Представленный диаметр зависит от внутреннего диаметра конкретной трубы, на которую планируется монтаж измерительного прибора. От этих параметров в дальнейшем будет зависеть номинальный и максимальный расход используемой жидкости. В условиях одинакового давления, чем выше показатели номинального размера, тем выше такие величины:

• DN 15 – 1,5 м3/ч для номинального и 3 м3/ч для максимального;
• DN 20 – 2,5 м3/ч для номинального и 5 м3/ч для максимального;
• DN 25 – 3,5 м3/ч для номинального и 7 м3/ч для максимального.

оминальный диаметр варьируется в пределах 15-200 мм. Чаще всего устанавливают водомеры с номинальными размерами 15 мм, 20 мм и 25 мм.

Особенности конструкции

В конструкциях современных измерительных приборов предусмотрено наличие обратного клапана, задача которого заключается в том, чтобы исключить образование потока в обратном направлении. В результате удается продлить сроки эксплуатации водомеров, защищая их от возможного гидравлического удара. В противном случае счетчики, установленные для подсчета объема потребления горячей воды, могут учитывать и холодную воду.

Класс точности

От конкретного класса зависит точность подсчета потребляемой жидкости. Отмечают три популярных класса:

1. Класс А – подходит для горизонтального способа установки.
2. Класс В – подходит для вертикального способа установки.
3. Класс С – подходит для горизонтального способа установки, а точность измерений соответствует классу В.

В зависимости от класса меняется и окончательная стоимость счетчика на воду.

Варианты корпусной части

Сроки службы каждого прибора зависят от материала, из которого был выполнен корпус:

• Латунь – это износостойкий и долговечный материал, который не боится негативного влияния коррозии и других агрессивных веществ. Кроме того, такие корпуса не подвергаются намагничиванию. Среди недостатков отмечают хрупкость материала и высокую стоимость. Чаще всего этот материал применяют для создания корпусной части для бытовых моделей.
• Чугун – практичное решение, которое считается более прочным и бюджетным вариантом. Но стоит отметить, что чугун подвержен влиянию коррозии. Чугунные корпуса актуальны для промышленных моделей.
• Нержавеющая сталь характеризуется высокими показателями надежности, но основной минус заключается в высокой стоимости. Однако такие приборы достаточно редко эксплуатируются в бытовых или промышленных целях.

Дополнительная комплектация

Для удобной эксплуатации современных измерительных приборов отмечают различные варианты их комплектации, благодаря которой они отличаются максимальным удобством и практичностью:

• Многотарифные модели рассчитаны на подсчет потребляемого количества горячей воды по разным тарифам с учетом ее максимальной температуры нагрева. Такие конструкции укомплектованы встроенными температурными датчиками, имеют память и микропроцессоры. Их работа осуществляется от аккумулятора. Многотарифные приборы достаточно дорогие, но быстро окупаемые, благодаря существенной экономии.
• Использование модуля M-bus, который автоматически фиксирует показания счетчика на воду и передает их в водоснабжающую компанию. Потребители также имеют возможность контролировать данные показания.
• Откидная крышка для защиты стеклянной поверхности от всевозможных деформаций и загрязнений. В результате измерительные приборы могут эксплуатироваться на протяжении долгого времени в сложных условиях: большое количество пыли, грязи, повышенный уровень влажности.
• Импульсное считывание информации отвечает за снятие показаний на определенной дистанции. Дополнительное применение термодатчика позволяет контролировать расход горячей воды.
• Защита от негативного влияния электромагнитного поля. С помощью такой защиты удается увеличить максимально точные показания расхода воды.
• Счетное устройство вращающегося типа упрощает процесс снятия показаний. Устройство поворачивается на 360 градусов, занимая любое удобное расположение.

РАССЧИТАЙТЕ НА МЕНЯ…ИЛИ КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ СЧЕТЧИК ВОДЫ?

Аспекты, которые следует учитывать перед выбором.

Счетчики воды играют важную роль в водопроводной сети, и выбор идеального решения для учета ваших конкретных потребностей может быть сложной задачей.

Чтобы свести к минимуму количество догадок и обеспечить работу вашего решения на самом высоком уровне, попробуйте решить приведенные ниже проблемы, чтобы убедиться, что вы выбрали идеальный счетчик для своей сети.

Расходомер воды представляет собой метрологический прибор, специально разработанный для измерения объемного или массового расхода воды. Как вы, возможно, уже знаете, если читаете эту статью, на рынке представлены сотни счетчиков воды с широким диапазоном типологий, цен, областей применения и возможностей. Грамотный выбор счетчика воды может помочь вам сэкономить деньги и энергию, оптимизировать активы…. Поэтому это не мелочь!

Ключом к выбору счетчика воды является полное понимание ваших конкретных требований и целей. Для этой цели всестороннее понимание ожидаемых возможностей производительности и данных гарантирует, что вы приобретете технологию, которая наилучшим образом соответствует вашим потребностям.

Ваш выбор должен основываться как на технологических, так и на экономических критериях.

Чтобы помочь нашим клиентам и друзьям, я разработал следующие рекомендации, которые помогут вам выбрать счетчик воды. как первый подход к выбору счетчика воды.

Какие вопросы следует рассмотреть в первую очередь?

 Давайте посмотрим, как один или несколько из следующих аспектов повлияют на ваше решение:

•   Использование:

Предполагаемое использование счетчика воды является первым основным вопросом, на который нужно ответить, поскольку он определяет его строительные материалы, его технологии, его коммуникационные возможности и т. д.…

– Для ирригации? Промышленное использование? Домашнее использование?

– Для контроля выставления счетов?

– Для поощрения экономии воды?

– Для процессов дозирования химикатов?

– Для общих отчетов?

– Для экономии воды?

– Обнаружение утечки?

– И т. д.

• Юридические требования:

Как для орошения, так и для бытового использования счетчики воды, как метрологический инструмент, находятся под строгим правовым контролем. Поэтому вам необходимо установить счетчик, соответствующий местному законодательству.

Например, в Испании на счетчики орошения распространяются правовые нормы, требуется, чтобы счетчик имел специальную сертификацию (emeñe)

Для бытового использования эти сертификаты еще более важны.

•    Низкий расход Чувствительность и точность:

При покупке счетчика воды необходимо будет выбрать метрологический рабочий диапазон. Этот параметр определяет не точность счетчика воды, а более низкую чувствительность расхода.

Метрологический рабочий диапазон определяется соотношением (это значение представляет собой отношение между рабочим расходом и минимальным расходом).

Чем выше коэффициент «R», тем выше чувствительность расходомера при измерении малых расходов.

Стандартные значения коэффициентов R в счетчиках воды следующие*:

R40, R50, R63, R80, R100, R125, R160, R 200, R250, R315, R400, R500, R630, R800 , и 1000р.

(*Этот список может быть расширен для некоторых серийных номеров. Имейте в виду, что эта номенклатура заменяет старые метрологические классы A, B и C)

И помните, что счетчик будет точным только в том случае, если условия окружающей среды соответствуют всем требованиям производителя в отношении профиля потока, установки, температуры, диапазона расхода, вибрации и т. д.

•   Источник и качество воды

Источник воды будет иметь влияние на качество воды (ил, сорняки и т. д.), диапазон скоростей потока и давление, поэтому необходимо учитывать, является ли источник рекой, поверхностными водами, грунтовыми водами, открытым каналом или напорным. водопроводная вода. Например, для загрязненного водотока (ультразвуковые или электромагнитные технологии) будет рекомендован счетчик без движущихся частей.

Также необходимо учитывать наличие любых потенциальных загрязнителей.

• Напор (давление)

Какое давление там, где вы хотите измерить?

Изменяются ли уровни воды в течение сезона? Помните, что труба должна быть заполнена, чтобы обеспечить точное измерение.

• Диапазон расхода

Каков диапазон расхода вашей абстракции или сети в течение года?

Рабочие расходы счетчиков воды определяются следующим образом:

Q1 Минимальный расход

Q2 Переходный расход

Q3 Постоянный расход (рабочий расход)

Q4 Перегрузочный расход

Убедитесь, что максимальный расход, проходящий через счетчик, никогда не превышает Q3.

Большинство счетчиков воды имеют минимальный расход (Q1), ниже которого они не могут обеспечить точные показания.

Если вы выберете расходомер большого размера, вы можете потерять точность в нижней части диапазона расхода.

Счетчики, постоянно работающие в диапазоне перегрузки по расходу (Q4), имеют более короткий срок службы и меньшую точность.

Подберите размер вашего расходомера для расхода, который вы собираетесь измерять.

• Установка:

Каждый тип водомера имеет различные требования к установке, которые могут напрямую повлиять на ваш выбор. Расстояния вверх и вниз по течению также сильно влияют на стоимость установки.

Расположение счетчика также определяет используемую технологию (рядом с насосной станцией, перед коленом, перед регулирующим клапаном…)

• Доступ к электропитанию

При выборе счетчиков для удаленных мест учитывайте, могут ли они точно работать на солнечной энергии, батареях или вообще нуждаются в энергии. Также может потребоваться, если вы решите иметь блок телеметрии.

• Долговечность

Учитывайте средний срок службы до капитального ремонта.

Это будет зависеть от типа счетчика и контекста, в котором он используется.

Срок службы счетчика может различаться в зависимости от технологии.

Например, в Испании по закону бытовые счетчики воды должны меняться каждые 12 лет. Это следует учитывать при выборе счетчика.

• Коммуникации

Это требование ключ при выборе счетчика воды (импульсный выход, удаленное считывание, интеллектуальное измерение…)

Вы бы подключили счетчик к ПЛК? Должен ли счетчик связываться с существующей системой SCADA? Где находится диспетчерская? Хочу ли я контролировать потребление с помощью любого устройства в облаке?

• Стоимость

Как правило, чем точнее и надежнее счетчик воды, тем

он дороже.

Однако покупная цена не должна быть вашей — это не единственный фактор стоимости, который необходимо учитывать. Учтите также стоимость установки, обслуживания, сбора данных, калибровки и затрат на долговечность.

Это большинство вопросов, на которые необходимо ответить, и это поможет вам сделать правильный выбор. В случае сомнений вы всегда можете обратиться к специалистам, которые проконсультируют и проведут вас через весь процесс.

Надеюсь, эта статья оказалась вам полезной. Пожалуйста, свяжитесь со мной для получения дополнительной информации или поделитесь любым конструктивным отзывом.

En Español ahora….

 Cuenta conmigo…. o como elegir el contador correcto.

Важные аспекты выборов.

 Los contadores de agua juegan un papel Importante en la red de agua, y elegir las soluciones de medición Ideales para tus necesidades específicas puede ser todo un reto.

Para ayudar a minimizar las conjeturas y conseguir Que tu función con efectividad, debes resolver primero las cuestiones que se plantean a continuación para asegurarte de que eliges el contador acorde a tu red hidráulica.

Un contador de agua es un toolso metrológico diseñado específicamente para medir el volumen de agua. Existen, como ya sabrás si estás leyendo este artículo, cientos de contadores de agua en el mercado con una amplia gama de tipologías, precios, aplicaciones y opciones. Una correcta elección del mismo puede ayudarnos a Horrar dinero y energía, y a optimizar tus activos… Por lo tanto, no es una decisión tomar a la ligera.

La clave para elegir un contador de agua es comprender plenamente tus necesidades y objetivos. Пункт ello, уна comprensión comprensión completa del rendimiento y capacidades que necesitas te asegurará la adquisción de la tecnología que mejor se adaptere a sus necesidades.

Su elección debe basarse en criterios tanto tecnológicos como económicos.

Con el objetivo de ayudar a nuestros clientes y amigos en la toma de decisión, he desarrollado las siguientes directrices, como un primer acercamiento a la elección del contador adecuado.

¿Qué cuestiones deberíamos рассматривает начальное значение?

 Veamos cómo uno o varios de los siguientes aspectos influirán en su decisión:

•   El uso:

El uso previsto del contador es la primera pregunta básica que debe ser respondida porque determinará los materiales de fabricación, su tecnología , sus capacidades de comunicación и т. д….

– ¿Se usura para riego? ¿Para uso промышленный? ¿Uso para agua urbana?

 – ¿Пара-эль-контроль де-ла-фактуры?

– ¿Para fomentar la conservación del agua?

– ¿Para procesos de dosificación de productos quimicos?

– ¿Генерал информирует генеральных консумов?

– ¿Пара-эль-ахорро-де-агуа?

– ¿Para la detección de fugas?

– Etc. ..

• Юридические реквизиты:

Tanto para el riego como para el uso city, los contadores de agua, como toolso metrologico se encuentran bajo estrictos controles. Por lo tanto, es necesario asegurarse de instalar un contador que cumpla con la legislación local.

Por ejemplo, en España los contadores de riego están sujetos a la normativa legal, requiere que el contador tenga una certificación específica (emeñe).

Пункт el uso en agua urbana de uso doméstico estas certificaciones son aún más estrictas.

• Sensibilidad en caudales bajos y precisión:

Al comprar un contador de agua, será necesario elegir el rango de trabajo Metrologico. Este parametro не определяет точность дель contador de agua, sino su sensibilidad a bajos caudales.

El rango de trabajo metrológico se define por el R atio (este valor es la relación entre el caudal de trabajo / caudal minimo).

Cuanto más alta sea el ratio “R”, mayor sensibilidad tiene el contador para medir caudales bajos.

Los valores estándar de los ratios en los contadores de agua son los siguientes*:

R40, R50, R63, R80, R100, R125, R160, R 200, R250, R315, R400, R500, R630, R1000 y .

(*Esta lista puede ser ampliada en algunas series. Ten en cuenta que esta nomenclatura está reemplazando a las antiguas clases metrológicas A, B y C)

Y recuerde que un contador será preciso si las condiciones ambientales cumple todos los requisitos de installación del factory en cuanto a caudal, instalación, Temperature, Rango de caudal, presión, vibración, etc.

El lugar de donde se obtiene el agua influirá en la calidad del agua (лимузин, малеза и т. д.), en el rango de caudales y en la presion, por lo que debe tenerse en cuenta si la fuente es un río , aguas superficiales, aguas subterráneas или agua de canal abierto o de tubería presurizada. Por ejemplo, se recomendará un contador sin piezas móviles para las aguas con suciedad (tecnologías ultrasónicas o electromagnéticas).

También se debe учтивое присутствие потенциального загрязнителя.

• Presión

¿Qué presión hay donde quieres medir?

¿Los niveles de agua fluctúan durante una estacion?

Recuerda que la tubería debe estar llena para proporcionar una medición precisa.

• Caudal de trabajo

¿Cuál es el caudal de trabajo en el lugar de captación o red a lo largo del año?

Los Caudales de Trabajo de un intador de agua se define como sigue:

Q1 Caudal Mínimo

Q2 Caudal de Transición

Q3 Caudal Permanente (Caudal de Trabajo)

Q4 Caudal Debrecare De -SoBrecare Dealeg4

Q4 Caudal dealee deaeleg 4000

Q4 Caudal dealeg4 9000 40004 Q4 Caudal dealee. Máximo Que pasará пор эль contador nunca exceda эль Q3.

La mayoría de los contadores de agua tienen un caudal minimo (Q1), por debajo del cual no pueden proporcionar una lectura precisa.

Si eliges un contador demasiado grande, puedes perder precisión ya que puede trabajar por debajo del Q1.

Los contadores Que funcionan continuamente en el caudal de sobrecarga (Q4) tienen una vida útil más corta y menor recisión.

Dimensiona tu contador de forma adecuada para el caudal que претендует на медир.

• Установка:

Cada contador tiene diferentes requisitos de instalación que podrían determinar directamente a su elección.

Las distancias aguas arriba y aguas abajo afectarán en gran medida a los costes de instalación.

La ubicación del contador determinará también la tecnología a utilizar (a la salida de un pozo o un bombeo, antes de un codo, antes de una válvula de regulación…)

•   Acceso a la energía

Al seleccionar лос contadores пункт instalar en zonas remotas, рассмотреть си pueden funcionar кон precisión кон energía солнечной, baterías о си necesitan alguna fuente де alimentación. También puede ser un requisito си fuera necesaria la tele lectura del contador.

  –          Longevidad

Ten en cuenta la vida útil media operativa del contador. Esta dependerá del tipo de contador y de las condiciones en que se utilice.

La vida útil de un contador puede variar dependiendo de cada tecnología.

Por ejemplo, los contadores mecánicos de agua doméstica en España, deben ser cambiados legalmente cada 12 años.

•  Comunicaciones

Este requisito es clave a la hora de elegir un agua (salida de pulsos, lectura remota, Smart Metering…)

¿Conectaras el contador un PLC? ¿Se comunicará el contador con un sistema SCADA уже существует? ¿Dónde se encuentra la sala de control? ¿Quiero controlar el consumo usando algún dispositivo en que comunique?

•   Coste

Generalmente, cuanto más preciso y fiable es un contador de agua, más elevado es su coste.

Грех эмбарго, el precio de compra no debe ser el único coste a economicar. También hay que tener en cuenta los costes de instalación, mantenimiento, recogida de datos, cleración y longevidad.

 Estas son las cuestiones que debemos tener resueltas y que nos ayudarán a acertar con nuestra elección. Y ante la duda, siempre puedes recurrir a expertos que te asesorarán y guiarán en el proceso.

 Espero que este artículo te haya sido de utilidad. Por благосклонность, contácteme para cualquier información adicional o comparta cualquier comentario constivo.

Ресурсы учета воды | Министерство энергетики

Федеральная программа управления энергетикой

Федеральная программа управления энергопотреблением (FEMP) предоставляет агентствам руководящие указания и технические ресурсы, помогающие выполнять их требования к счетчикам воды и улучшать управление водными ресурсами.

Требования к учету воды

Федеральные агентства обязаны проводить в зданиях счетчики воды в соответствии с Законом об энергетике от 2020 года, кодифицированным в 42 U. S.C. § 8253(e), который предписывает агентствам выполнять следующие требования по учету воды:

• К 1 октября 2022 года, в соответствии с указаниями Министерства энергетики США (DOE), все федеральные здания должны в целях эффективного использования вода и удешевление воды в таких зданиях, по счетчикам.
• Каждое агентство должно использовать в максимально возможной степени усовершенствованные счетчики или усовершенствованные устройства учета, которые предоставляют данные как минимум ежедневно и которые измеряют, по крайней мере, ежечасное потребление воды в федеральных зданиях агентства.
• Данные счетчиков должны быть включены в федеральные системы отслеживания воды (например, ISO 50001, Информационные системы управления энергопотреблением) и предоставлены федеральным руководителям объектов.

FEMP разработал Федеральное руководство по измерениям, которое скоро будет опубликовано. Руководство содержит официальные рекомендации о том, как агентства выполняют эти требования. Руководство фокусируется на установке усовершенствованных счетчиков и включает в себя процесс, который указывает агентствам, как расставить приоритеты в своих зданиях для счетчиков воды. Процесс сосредоточен на учете водоемких типов зданий.

Передовой опыт учета воды

FEMP совместно с Тихоокеанской северо-западной национальной лабораторией разработали рекомендации по учету воды, которые предоставляют агентствам техническую информацию для помощи в выборе подходящих счетчиков воды и понимания того, как данные могут использоваться и анализироваться для улучшения управления водными ресурсами. Получите доступ к рекомендациям по учету воды.

Приоритизация учета воды

Нужны советы по эффективности использования воды?

Ознакомьтесь с 14 передовыми методами управления водными ресурсами FEMP.

Агентства должны разработать планы измерений, чтобы сообщить, как они будут устанавливать счетчики в своих зданиях. Руководство по учету воды предоставляется Федеральной программой управления энергопотреблением (FEMP) в Федеральном руководстве по измерению расхода воды, которое помогает агентствам определять приоритетность применения счетчиков воды в своих строительных запасах. Покупка и установка счетчиков стоит денег, а агентства и учреждения с несколькими зданиями, распределенными по региону или университетскому городку, обычно уравновешивают потребности в счетчиках воды с доступными средствами в текущем году и ожидаемым финансированием в следующем году. Для этого агентства и участки оценивают свои строительные запасы на:

• Расставьте приоритеты в том порядке, в котором здания должны измерять воду
• Разработайте график реализации, который максимизирует потенциальные выгоды.

В этом разделе представлена ​​техническая информация, которая поможет агентствам определить приоритеты учета воды в зданиях. В этом рекомендуемом подходе не учитываются потребности и вопросы, специфичные для учреждения или объекта, которые включаются в отдельные усилия по установлению приоритетов.

Процесс приоритезации счетчиков воды в здании

Руководство по учету в федеральных зданиях требует учета во всех федеральных зданиях, которые не исключены специально в соответствии с конкретными критериями, изложенными в руководстве. Кроме того, руководство требует измерения для орошаемых ландшафтов площадью более 25 000 квадратных футов.

Разработка приоритетов для учета воды на уровне зданий требует исследования конкретных видов водопользования. Приоритизация внедрения счетчиков воды должна учитывать уникальное использование зданий, а также любые особые требования, которые могут применяться к любому из зданий. В процессе определения приоритетов следует также оценить график установки, поскольку счетчики воды, скорее всего, будут устанавливаться поэтапно в течение нескольких лет из-за нехватки ресурсов. Упрощенный подход, учитывающий, например, только квадратные метры здания, скорее всего, не учитывает водоемкие здания.

Выполните следующие шаги, чтобы определить приоритетность зданий для водомеров, используя более комплексный подход к водопользованию. Эти шаги сосредоточены на одном кампусе, но также могут быть использованы на уровне агентства (обратите внимание, что учет орошения осуществляется отдельно от счетчиков воды в здании, и их приоритет должен определяться размером орошаемой площади).

• Этап 1 : Составьте список зданий с типом здания и площадью в квадратных футах из базы данных недвижимости кампуса
• Шаг 2 : Определите количество жильцов в здании из связанных данных о здании или кадровых записей
• Шаг 3 : Определите водопотребляющее оборудование зданий, такое как водопровод, холодильные установки, градирни, паровые системы, коммерческие кухни, автомойки, прачечные и лабораторное оборудование, которое может быть предоставлено через базы данных инвентаризации оборудования или менеджера объекта. интервью. Подробный список водопотребляющего оборудования см. в «Наилучших методах управления водосбережением» FEMP.
• Этап 4 : Оцените суточное потребление воды для каждого здания на основе определенного типа водопотребляющего оборудования.
• Шаг 5 : Отсортируйте список зданий по ежедневному потреблению воды, чтобы определить приоритет зданий, для которых должны быть установлены счетчики воды.

Пример приоритизации счетчиков воды в здании

В этой таблице показано, как приоритизация применения счетчиков воды в гипотетическом федеральном кампусе с использованием двух разных методов. В некоторых случаях здания исключаются из применения счетчиков на основании критериев соответствия, и в этом случае эти здания получают приоритет «Н/П» для неприменимости.

Пример приоритизации учета воды в здании
А	Б	С	Д	Е	Ф	Г
Здание	Площадь в футах	Занятость	Процессы водопользования	Расчетное ежедневное потребление воды (галлонов/день)	Приоритет на основании площади в квадратных футах	Приоритет на основе суточного потребления воды
Офис 1	22 000	150	Сантехника и градирня	4 052	4	1
Общежитие	35 000	100	Сантехника и кухня	1 550	1	2
Лаборатория	12 000	3	Сантехника и лабораторное оборудование	1 536	7	3
Центральная паровая установка	5000	4	Сантехника и производство пара	1 348	10	4
Центр технического обслуживания	5000	2	Автомойка	1 224	9	5
Офис 3	25 000	100	Сантехника	1 200	3	6
Офис 2	13 000	50	Сантехника и кухня	775	6	Н/Д. Не соответствует пороговым значениям ежедневного использования
Офис 4	15 000	25	Сантехника	300	5	Н/Д. Не соответствует пороговым значениям ежедневного использования
Учебный центр	8 000	50	Сантехника	600	8	Н/Д. Не соответствует пороговым значениям ежедневного использования
Склад	35 000	2	Сантехника	24	2	Н/Д. Не соответствует пороговым значениям ежедневного использования
Охрана главного поста	1 500	4	Сантехника	48	Н/Д. Не соответствует пороговому размеру	Н/Д. Не соответствует пороговым значениям ежедневного использования
Охранное помещение Среднее	120	1	Сантехника	12	Н/Д. Не соответствует пороговому размеру	Н/Д. Не соответствует пороговым значениям ежедневного использования

Расстановка приоритетов на основе квадратных метров здания (столбец F): Сортировка списка зданий по площади (столбец B) является самым простым методом и требует наименьшего объема данных и анализа. Однако этот подход не принимает во внимание водоемкие виды использования или процессы.

Расстановка приоритетов на основе ежедневного потребления воды (столбец G): Сортировка списка зданий по ежедневному использованию воды является более трудоемким методом, но этот подход позволяет агентствам более точно определить здания, которые потребляют больше всего воды. Занятость здания (столбец C) и процессы использования воды (столбец D) используются для оценки ежедневного потребления воды для каждого отдельного здания (столбец E).

При сравнении результатов для обоих подходов (столбцы F и G) есть некоторые явные различия:

• Сортировка по размеру здания может привести к чрезмерному приоритету зданий, которые не требуют учета. Например, здание склада получило второй по приоритетности расчет на основании квадратных метров. Однако при наличии всего двух человек и отсутствии водоемких процессов это здание не соответствует минимальному порогу в 1000 галлонов в день.
• Сортировка по размеру здания может пропустить здания с водоемким оборудованием. Например, центральная паровая установка и ремонтная база получили низкий приоритет при сортировке по размеру, но имеют крупное водоемкое оборудование, что повышает приоритет при сортировке по водопотреблению.
• Сортировка по ежедневному потреблению воды может помочь сократить количество требуемых счетчиков. В списке примеров определено, что половина зданий не соответствует минимальному пороговому потреблению воды в 1000 галлонов в день. Сортировка по площади зданий показывает, что только два здания имеют площадь менее 5000 квадратных футов.
• Какой подход следует использовать? Метод оценочного водопользования предоставляет предприятиям и управляющим водными ресурсами лучший подход к определению приоритетов счетчиков на основе их потенциального воздействия. Это особенно верно для больших и/или разнообразных строительных портфелей.

Потенциальные источники данных

Следующие источники данных могут содержать информацию, необходимую для определения приоритетов, как описано в таблице выше.

• Инвентаризация данных о недвижимости позволяет отслеживать широкий спектр информации, которая обычно включает в себя список управляемых зданий и информацию об этих зданиях, включая местоположение, размер, возраст, право собственности, статус объекта и использование.
• Инвентаризационные списки оборудования или базы данных включают инвентарные списки оборудования, установленного в федеральных зданиях. Эта информация может быть особенно полезна при определении приоритетов зданий, распределенных по региону.
• Счета-фактуры за водоснабжение (например, счета за воду) определяют потребление воды в распределенных объектах, а также применяемые структуры тарифов. Эта информация будет более полезна при определении приоритетности зданий в регионе, где есть разные поставщики услуг водоснабжения.
