из двух, трех и более точек, фото, видео
Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.
Содержание статьи
- 1 Как выглядит и работатет проходной выключатель
- 2 Схема подключения проходного выключателя с двух мест
- 3 Схема на 3 точки
- 4 Двухклавишный проходной выключатель: схема подключения
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочкиЕсли говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактовПринцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

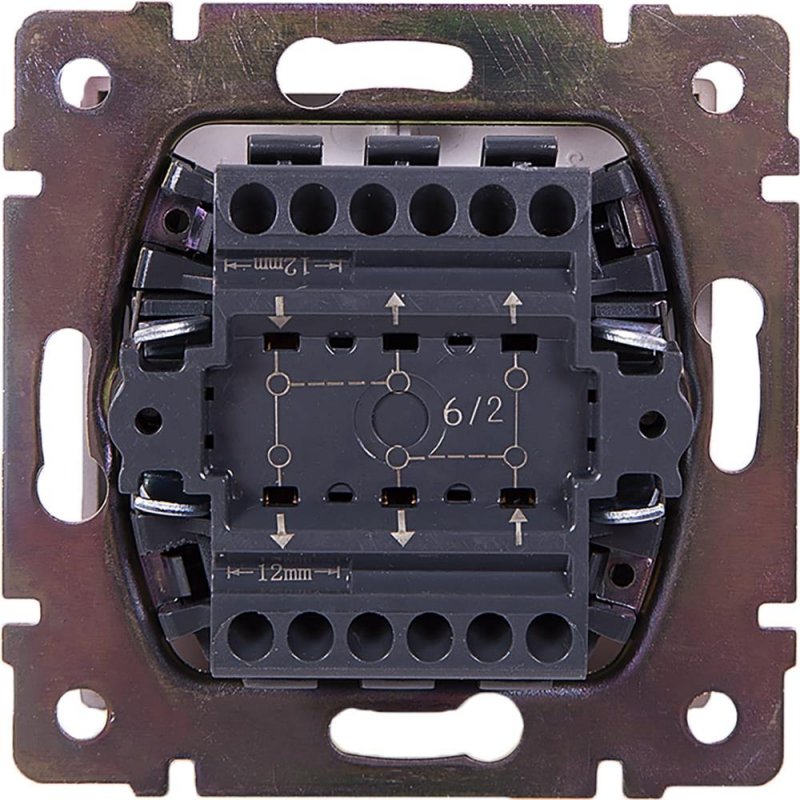

Так выглядит перекидной выключатель с тылаЕсли такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора).
Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Электрическая схема включения проходного выключателя с 2 местНоль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

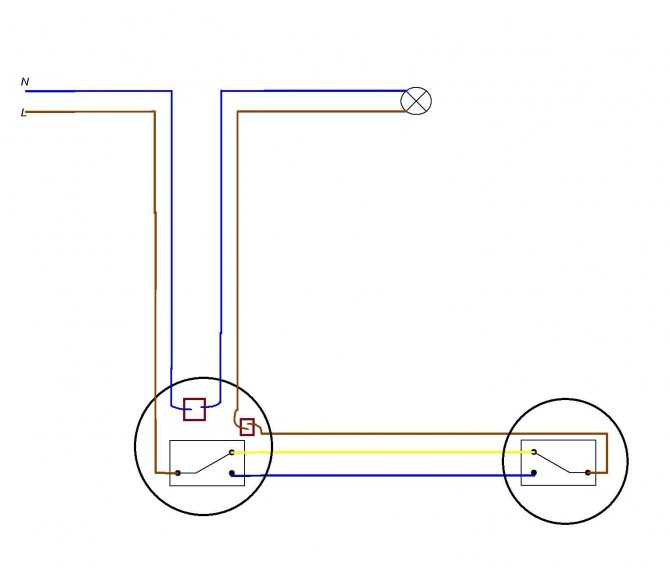

Расключение проводов на проходном выключателеЕсли говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещениюКак самому подключить люстру читайте тут.
Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Как собрать такую схему? Вот порядок действий:
- Ноль (и заземление, если есть) заводится сразу на лампу.
- Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
- Вход второго подается на свободный провод лампы.
- Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
- Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать проводаА вот примерно так разводить по помещению.
Проводка при управлении лампой из трех местЕсли вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точекУберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
youtube.com/embed/_G3_v1vyEGQ” frameborder=”0″ allowfullscreen=”allowfullscreen”>О правилах соединения проводов в распределительной коробке читайте тут.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

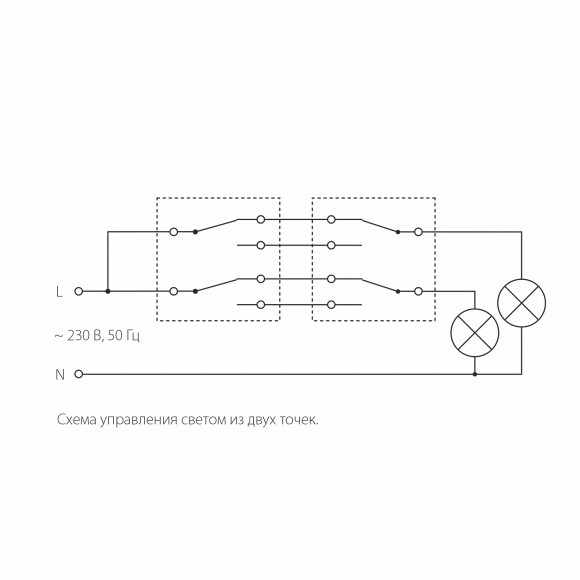

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателейЕсли необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех местЕсли вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео
Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.
Содержание
1 Проходные выключатели
2 Для чего применяется перекрёстный выключатель
3 Разновидности переключателей
3. 1 Клавишные
3.1.1 Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
3.2 Поворотные перекрёстные
3.2.1 Внешний вид поворотных переключателей (фотогалерея)
3.3 Накладные и встроенные
3.4 Характеристики перекрёстных переключателей
3.4.1 Основные характеристики
4 Монтаж проходных и перекрёстных переключателей
4.1 Последовательность действий
5 Видео: как подключить проходной выключатель
6 Видео: как подключить перекрёстный выключатель
Проходные выключатели
Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.
Схема подключения проходных выключателей для независимого управления освещением из двух точек
Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.
Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.
Для чего применяется перекрёстный выключатель
Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.
Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек
Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.
Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:
Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя
Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:
- высокая стоимость;
- выключатели этих типов быстро выходят из строя;
- хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
- выключатели с датчиками движения могут реагировать на движение животных, птиц.
Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.
Разновидности переключателей
По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.
Клавишные
Переключатели такого типа применяются наиболее часто.
Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:
- у обычного одноклавишного 2 контакта;
- у проходного -3;
- у перекрёстного — 4.
Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
- У одноклавишного проходного выключателя 3 контакта
- У обычного одноклавишного выключателя 2 контакта
- У одноклавишного перекрестного выключателя 4 контакта
Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.
Поворотные перекрёстные
Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.
Внешний вид поворотных переключателей (фотогалерея)
- Применяется в складских помещениях
- Применяется как украшение интерьера
- Используется в жилых помещениях
- Управляет 2-мя цепями
- Используется в помещениях с повышенной влажностью и для уличного освещения
Накладные и встроенные
По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.
Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.
Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.
Характеристики перекрёстных переключателей
На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.
Основные характеристики
Напряжение | 220–230 В |
Сила тока | 10 А |
Материал корпуса | термопласт поликарбонат пластик |
Модели с корпусами, защищающими от влаги и пара, стоят дороже.
Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt. com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.
Монтаж проходных и перекрёстных переключателей
Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.
Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.
Последовательность действий
Монтаж освещения выполняется в следующем порядке:
- Уложить и закрепить двухжильный провод для соединения проходных выключателей.
- В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
- Установить переключатели на своё постоянное место.
- Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.
Подключение проводов
- Убедиться, что освещением можно независимо управлять из 2-х точек.
- Отключить цепь от питающей сети.
- В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.
Подключение в разрыв двухжильного кабеля
- Подключить цепь к питающей сети.
- Убедиться, что освещением можно независимо управлять из 3-х точек.
Как узнать, выключены ли светильники, если внезапно отключилось электропитание?
При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».
Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.
Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.
Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.
Видео: как подключить проходной выключатель
Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.
Видео: как подключить перекрёстный выключатель
youtube.com/embed/3HnxC_T8h_I?feature=oembed” frameborder=”0″ allow=”autoplay; encrypted-media” allowfullscreen=””/>Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».
Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.
- Автор: Виктор Коршунов
- Распечатать
Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей
Оцените статью:
(20 голосов, среднее: 4.5 из 5)
Поделитесь с друзьями!
схема подключения, как выглядит и что это, как сделать установку и расключение одноклавишного и двухкнопочного выключателя света к лампе или светильнику, варианты электросхем
В повседневной практике эксплуатации бытовых электроосветительных приборов нередко возникает необходимость управлять одним светильником из разных мест.
Для этой цели и существует проходной выключатель.
Рассмотрим, на каком принципе работает устройство, как правильно его выбрать, собрать, поставить и установить.
Изучим, какова схема подключения/расключения и какие самые распространенные ошибки при его монтаже встречаются.
Содержание
- 1 Что это и как выглядит
- 2 Принцип работы проходного выключателя
- 3 Как выбрать
- 4 Особенности установки
- 5 Схемы подключения
- 5.1 Как подключить два проходных выключателя
- 5.2 Вариант управления освещения с трех точек
- 5.3 Двухклавишный проходной выключатель: схема подключения
- 5.4 Для проходного выключателя с подсветкой
- 6 Распространенные ошибки
- 7 Основные выводы
Что это и как выглядит
Порой среднестатистический пользователь бытовых светильников сталкивается с необходимостью сначала задействовать, а затем отключить прибор из разных помещений. Например, войдя в дом, требуется включить свет в прихожей, а затем, поднявшись на второй этаж или перейдя в отдаленную комнату, выключить освещение. Проходной переключатель в таком случае позволит не возвращаться обратно, чтобы отключить светильник и потом идти по темноте.
Подобные ситуации возникают в ряде случаев даже в небольших квартирах, а не только в коттеджах, просторных частных домах и лестничных маршах. Даже находясь в одной комнате может потребоваться подобный выключатель. Например, обычный включатель в спальной находится сразу у двери, а проходной – рядом у кровати.
Внешне такой выключатель ничем не отличается от стандартного. Проходная модель имеет такой же корпус, как и обычный, и оснащается одной или несколькими клавишами. Все различие заключено в начинке. Проходное устройство содержит три и более контактов, а бытовой – всего лишь два. Поэтому обычные выключатели технически невозможно переделать в переключатели.
Принцип работы проходного выключателя
Главное отличие проходного включающего устройства от стандартного заключается в системе контактов и их функциональности. Поэтому различаются и принципы их работы. Обычный при нажатии на клавишу просто размыкает цепь (фазную жилу), тем самым отключая светильник. Проходной одновременно разрывая одну связь, замыкает другую – на парном переключателе. Выключатели такого типа никогда не эксплуатируются поодиночке – а всегда в паре.
Интересно! Принцип их функционирования базируется на перекидных контактах (правило коромысла). При нажатии клавиши электрический ток переходит на одну из клемм. В итоге под действием тока остается одна из возможных цепей, подводящих напряжение к осветительному прибору. Таким образом, лампа загорается, когда оба выключателя находятся в одинаковой позиции.
Как выбрать
Перед покупкой и установкой, необходимо определиться, какие виды проходных выключателей бывают. Они различаются по числу клавиш на:
- одноклавишные,
- двухклавишные,
- трехклавишные,
- перекрестные.
Также по системе управления выключатели делятся на:
- механические (с клавишами),
- сенсорные,
- управляемые пультом.
При выборе проходного переключателя важно обратить внимание на количество подключаемых групп светильников (две лампы, три и более). При этом вид управления (сенсор, пульт, клавиши) имеет только второстепенное значение.
Особенности установки
Установка отключателя проходного света имеет свои особенности. Перед началом работ необходимо:
- Правильно подобрать проводку. Для выключателя такого типа потребуется трехжильный провод сечением около 1,5-3 мм.
- Приобрести нужное количество коммутаторов с тремя клеммами.
В ходе процесса установки выключателя крайне важно правильно закрепить саму основу. Для этого нужно разобрать его корпус и демонтировать клавиши и накладную рамку. Главное в ходе установки – грамотно идентифицировать общую клемму. Как правило, большинство производителей проходных моделей указывает схему на обратной стороне изделия, по которой и нужно ориентироваться в ходе монтажных работ.
При отсутствии подобной информации главный контакт можно найти путем прозвонки и электрического измерительного щупа. Далее общую клемму необходимо соединить с фазной жилкой от питающего кабеля, с двумя остальными – два оставшихся проводника. Потом выключатель собирается и закрепляется в посадочном гнезде.
Со вторым парным проходным коммутатором необходимо проделать аналогичную процедуру. Для начала нужно найти общую клемму, затем подсоединить к ней фазную жилу, которая будет подаваться на одну лампу. На два свободных контакта закрепляются пара других проводников. Далее выключатель собирается и закрепляется на стене.
Когда выключатели собраны, необходимо правильно соединить все провода в распределительной коробке. Электрическая схема подключения полностью определяется количеством светильников и типом используемых проходных отключателей.
Рекомендация! Чтобы не перепутать провода в распределительной коробке и правильно соединить жилы от проходного выключателя, щитка и лампочек, в ходе установки лучше выбрать кабель с разноцветными жилами, например, типа ВВГ.
Схемы подключения
Существует несколько схем подключения для проходных выключателей – парный, с трех точек, двухклавишный и с подсветкой. Рассмотрим их подробно.
Как подключить два проходных выключателя

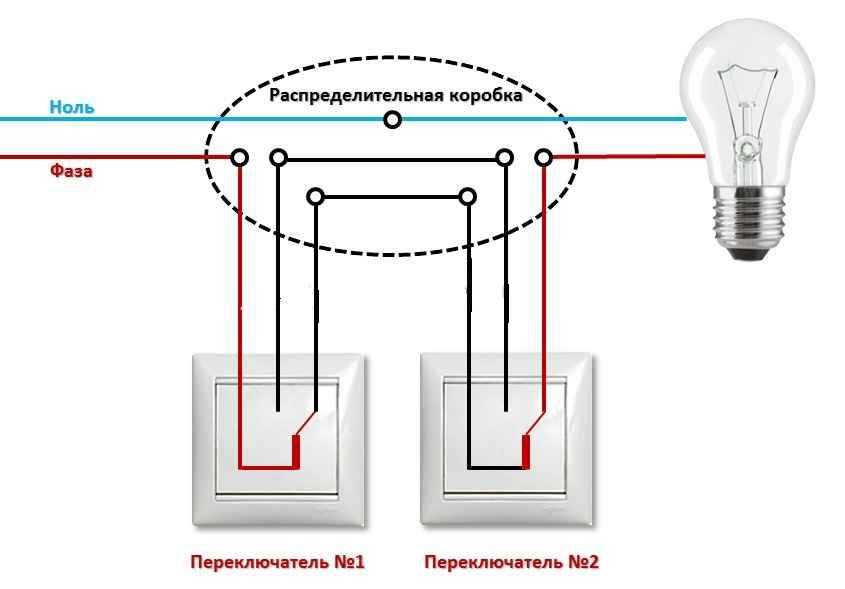

Два одноклавишных проходных включателя для управления одной лампой представляет собой самый простой вариант схемы. Подключение выполняется по следующему алгоритму:
- Нулевая жила с электрощитка подключается к распредкоробке, а затем оттуда ведется на светильник.
- Соединяются все контакты проходных коммутаторов по вышеописанной схеме.
- В распредкоробку вводят 4 трехжильных проводника.
- Если в сети имеется «земля» все жилы с этой маркировкой должны быть соединены.
- Фаза от электрощитка соединяется с проводом, идущим на общую клемму первого выключателя.
- Общий проводник от второго выключателя соединяется с фазной жилой, идущей на лампочку.
- Соединяются второстепенные жилы от первого и второго выключателя.
Фаза с электрощитка должна переходить только на общий провод первого выключателя. Далее фаза должна выйти из общего клемма второго проходного отключателя и перейти на фазную жилу светильника. При этом жилы с нулем и землей передаются через распредкоробку сразу от щитка на лампочку, минуя выключатели.
Вариант управления освещения с трех точек
Данная электросхема предполагает включение еще одного, перекрестного выключателя, который будет стоять посередине между первым и вторым. Особенность такой конструкции в том, что в нее можно добавить не один, а сразу несколько подобных проходных переключателей. Получится, что светильником можно управлять из трех и более мест.
В отличие от проходного, перекрестный переключатель содержит уже не три, а четыре клеммы. Чтобы подключить его в схему, потребуется вскрыть распредкоробку и найти второстепенные провода от первого и второго выключателей. Далее их нужно разъединить и соединить с жилами от промежуточного. Два провода с входными и два – с выходными контактами.
Таким образом, получается, что ток, выходящий из первого выключателя, подается в перекрестный и, выходя из него, идет на второй. Если потребуется подключить еще один такой же промежуточный проходной коммутатор, нужно выходные жилы из первого перекрестного соединить со входными второго.
Выходные от второго перекрестного пойдут в распредкоробку на соединение с входными проводами, идущими на проходной выключатель. По такой схеме можно подключить любое количество промежуточных переключателей и управлять светильником из 3, 4, 5 – 10 и т. д. мест.
Двухклавишный проходной выключатель: схема подключения
Теперь рассмотрим, как сделать схему с двухклавишными проходными выключателями для двух светильников одновременно. В отличие от вышеописанных моделей, в данном случае на каждый переключатель приходится по 6 клемм. Это нужно обязательно учитывать в схеме расключения.
В принципе структура сети остается та же, меняется только количество проводников – вместо трех, нужно использовать шесть. Ее необходимо собрать так, чтобы от второго выключателя шло два провода на две лампы. Однако на главные клеммы первого проходного переключателя можно поставить только один проводник, разъединив его с помощью перемычки, чтобы не вести от электрощитка сразу две фазных жилы.
Внимание! Если количество светильников три, четыре и более, потребуется применить трех-, четырехклавишные проходные переключатели и т. д. (по количеству приборов освещения). Устройства подключаются по тому же принципу, просто возрастает количество проводников.
Для проходного выключателя с подсветкой
Проходной переключатель освещения с подсветкой практически ничем не отличается от рассмотренных выше. Электросхема для конкретного случая полностью определяется количеством светильников и необходимостью включения/выключения их из разных мест помещения. Главная особенность такого выключателя – возможность работы лед-элемента только в сети с лампой накаливания.
Распространенные ошибки
Многие не имеющие опыта монтажа проходных коммутаторов совершают массу ошибок. Как правило, выглядит это следующим образом:
- Неправильное определение общей клеммы (если отсутствует обозначения производителя). Ошибочно принимают за нее тот контакт, который располагает один на стороне корпуса. Устранить такой недостаток можно, используя тестер и индикаторную отвертку.
- Неграмотное подключение перекрестных выключателей. Ошибочно оба проводника от первого проходного коммутатора подсоединяются на верхние клеммы, а второго на нижние. В действительности они должны быть соединены крест-накрест.
Проходной переключатель имеет два основных недостатка – отсутствие точно определенного положения «вкл/выкл» и необходимость большого количества контактов в распредкоробке.
Основные выводы
Проходной коммутатор позволяет включать и выключать электроосветительные приборы из разных помещений. Внешне он может не отличаться от обычных моделей. Однако внутреннее устройство и принцип действия у них существенно различаются. Элементарная схема содержит всего два парных выключателя для одной лампы. Ее можно монтировать на лестничном марше и в любом другом месте. Более сложные системы могут включать устройства с двумя, тремя и большим количеством клавиш. Они позволяют управлять соответствующим числом светильников.
Если возникает необходимость включения/выключения из трех и более мест в помещении одной или нескольких независимо установленных ламп, в схему между проходными коммутаторами следует добавить один или несколько перекрестных включателей. Чтобы избежать ошибок в монтажных работах, необходимо найти общие клеммы на переключателях с помощью тестера (при условии, если они не обозначены заводом-изготовителем).
Предыдущая
Освещение в квартиреКак подключить две лампочки или два светильника к одному выключателю
Следующая
Освещение в квартиреКак самому сделать подсветку ступеней лестницы
Типы тумблеров для крышек выключателей освещения
Узнайте о различных типах тумблеров для управления освещением и оборудованием. Общий тумблер вставляется в небольшое прямоугольное отверстие в настенных панелях; переключатели щелкают вверх и вниз, чтобы включать и выключать свет. Доступны версии на 15 А и 20 А с одним полюсом, 3-ходовые и 4-ходовые варианты.
Купите тумблеры или купите крышки для тумблеров освещения.
У вас есть необычный тумблер? Хотя большинство из нас знакомы со стандартными тумблерами, существует несколько типов тумблеров, изготовленных для пластин тумблеров, а некоторые — для других отверстий пластин.
Если у вас есть тумблеры, которые трудно найти, просмотрите варианты ниже.
Типы тумблеров
При замене тумблеров освещения помните, что они бывают разных стилей. Обратите особое внимание на то, как выглядят ваши переключатели, если вы хотите получить замену, соответствующую стилю, который у вас уже есть.
Это особенно важно, если у вас уже есть накладка, поскольку существует 4 различных типа накладок для тумблеров, в зависимости от их типа.
Переключатели для стандартных тумблеров:
Это стандартные тумблеры. Он имеет небольшое прямоугольное отверстие и 2 отверстия для винтов, расстояние между центрами которых составляет 2–3/8 дюйма.
Следующие 3 типа тумблеров подходят для стандартного отверстия в крышке тумблера, но они различаются по внешнему виду и функциональности:
- стандартный тумблер с ободком по краям тумблера
- пуговица утолщенная без ободка
- более тонкий тумблерный диммер с ползунком в сторону
Как видите, у некоторых тумблеров (включая тумблеры-диммеры) есть ободок вокруг основания, который виден, а у других типов нет.
Если вы предпочитаете внешний вид одного стиля другому, обратите особое внимание на изображение продукта при оформлении заказа.
Горизонтальные тумблеры подходят для разных панелей
Эти 3 типа горизонтальных тумблеров (тумблеры устанавливаются сбоку, а не вертикально) подходят к 3 различным типам накладок. Важно отметить, какой тип у вас есть, если вам нужен новый переключатель или вы просто хотите заменить крышку.
- дуплексные горизонтальные переключатели
- переключатели сброса
- Горизонтальные переключатели декоратора
Здесь вы можете видеть, что дуплексные горизонтальные тумблеры могут быть установлены горизонтально или вертикально.
Двухганговые версии также могут быть установлены в любом направлении.
Тумблеры Despard
Другой тип тумблеров — это переключатели Despard. Основание вокруг самого переключателя у тумблеров Despard меньше, чем у дуплексных горизонтальных тумблеров, описанных выше.
Чтобы определить, относятся ли ваши переключатели к типу Despard, обратите внимание на расположение винтов. В нижней и верхней части пластин имеются отверстия для винтов для переключателей Despard.
Как и дуплексные горизонтальные тумблеры, выключатели типа Depard могут устанавливаться вверх-вниз или из стороны в сторону.
Крышка с двумя постами может вмещать 2, 4 или 6 выключателей и устанавливаться вертикально или горизонтально.
Горизонтальные тумблеры Decorator
Менее распространенные, эти тумблеры монтируются на корпус декоратора квадратного типа, чтобы их можно было поместить в пластины клавишных переключателей Decora (с большими современными прямоугольными отверстиями для клавишных переключателей).
Они позволяют вам воспользоваться преимуществами гибкости настенных переключателей Decorator, сохраняя при этом общий стиль других обычных тумблеров освещения. Купить тумблеры горизонтальные decorator.
Тумблер Функциональность
Однополюсные тумблеры
«Однополюсный» относится к одному переключателю в одном месте, который управляет светом (или набором огней). Если вы не можете включать и выключать эти конкретные источники света во втором месте, у вас есть однополюсный выключатель света.
2-позиционные / 3-позиционные переключатели
Электрические выключатели, которые работают вместе для управления одним светом из двух мест — с обоих концов коридора, с каждой стороны комнаты или с противоположных уровней лестницы — на самом деле называется трехпозиционным выключателем (три точки в цепи — это свет плюс два выключателя).
Трехпозиционные выключатели обеспечивают управление одним светом из двух мест.
Совет: При необходимости вы можете подключить 3-позиционный переключатель как один полюс, если ваши планы установки изменятся.
4-позиционные выключатели
4-позиционные электрические устройства обеспечивают управление одним источником света из 3 мест. Если у вас есть три отдельных выключателя, которые управляют одним источником света (например, по одному в каждом конце коридора на 2-м этаже плюс третий внизу лестницы), вам потребуется установить один четырехпозиционный выключатель в сочетании с двумя трехпозиционными. переключатели в этих местах.
Тумблеры диммера
Эти специальные тумблеры позволяют уменьшать яркость освещения либо с помощью перемещения тумблера вверх и вниз, либо путем предварительной настройки уровня освещенности с помощью небольшого бокового рычага, а затем переключения тумблера вверх и вниз. Обратите внимание, что переключатель этого второго стиля с маленьким рычагом немного уже обычного переключателя, но его основание по-прежнему стандартного размера. Оба эти типа подходят к обычной пластине тумблера освещения.
Тумблеры с подсветкой
Еще один вариант обычных тумблеров. Эти переключатели с подсветкой имеют за собой небольшой индикатор, который в выключенном состоянии слабо светится, чтобы его было легче найти в темноте. Устройство-переключатель слева имеет четкую рамку вокруг переключателя, через которую проходит свет. Купить выключатели с подсветкой. К ним подходят обычные тумблеры.
Пилотные переключатели
Эти специальные переключатели загораются при включении, указывая на то, что освещение или оборудование все еще работают. Они являются хорошим безопасным и энергосберегающим вариантом для электрических устройств, которые находятся вне поля зрения — насосов для пруда, наружного освещения дорожек и т. д. Купите пилотные выключатели с подсветкой.
Низковольтный тумблер
Эти мгновенные выключатели 3A 24V аналогичны по форме стандартным тумблерным выключателям света и подходят к тому же типу пластины выключателя света, но имеют существенное отличие. В отличие от обычных электрических тумблеров, которые находятся либо в верхнем/включенном, либо в нижнем/выключенном положении, тумблеры низкого напряжения торчат прямо из переключателя в состоянии покоя. Их можно только на мгновение переключить вверх или вниз, чтобы установить контакт с цепью, чтобы включить или выключить свет, а затем они возвращаются в центр. Они предназначены для энергосберегающих низковольтных систем освещения (GE, Bryant и др.), в том числе установленных в домах середины века. Купить тумблеры низковольтные. Подходит для стандартных крышек переключателя света.
Узкий тумблер
Клиенты часто спрашивают, можно ли купить узкие тумблеры и нужны ли они вообще при установке узкой настенной панели в ограниченном пространстве. Если у вас мало места, вы все равно можете установить стандартный тумблер вместе со стандартной электрической коробкой и просто использовать узкие крышки переключателей. Электрическая коробка монтируется под поверхностью стены вне поля зрения, так что это не имеет значения.
Единственным исключением являются тумблеры с диммерами, которые могут иметь большой фланец вокруг себя, который не закрывается узкой настенной панелью.
Обратите внимание, что узкие тумблеры не производятся, как и узкие электрические коробки, потому что вокруг устройств по-прежнему требуется свободное пространство. Проконсультируйтесь с лицензированным электриком о вашей конкретной ситуации.
Типы промышленных переключателей | Тумблер, кнопка, селекторный переключатель и т. д. — TW Controls
Электрический выключатель — это любое устройство, используемое для прерывания потока электронов в цепи. Переключатели по сути являются бинарными устройствами: они либо полностью включены («замкнуты»), либо полностью выключены («разомкнуты»). Существует множество различных типов переключателей, и в этой главе мы рассмотрим некоторые из них.
Хотя может показаться странным освещать эту элементарную электрическую тему на таком позднем этапе этой серии книг, я делаю это, потому что в последующих главах исследуется более старая область цифровых технологий, основанная на механических переключающих контактах, а не на полупроводниковых схемах затвора. , и для этого необходимо глубокое понимание типов переключателей. Изучение функций схем на основе переключателей одновременно с изучением полупроводниковых логических вентилей облегчает понимание обеих тем и создает основу для углубленного изучения булевой алгебры, математики, лежащей в основе цифровых логических схем.
Простейший тип переключателя называется контактным блоком, в котором два электрических проводника соприкасаются друг с другом за счет движения исполнительного механизма. Другие переключатели более сложны и содержат электронные схемы, которые могут включаться или выключаться в зависимости от воспринимаемого физического стимула (например, света или магнитного поля). В любом случае конечным выходом любого переключателя будет (по крайней мере) пара клемм для проводного соединения, которые будут либо соединены вместе внутренним контактным механизмом переключателя («замкнут»), либо не соединены вместе («разомкнут»). .
Любой переключатель, предназначенный для управления человеком, обычно называется ручным переключателем , и они производятся в нескольких вариантах:
Тумблеры приводятся в действие рычагом, установленным под углом в одно из двух или более положений. Примером тумблера является обычный выключатель света, используемый в бытовой электропроводке. Большинство тумблеров останавливаются в любом положении рычага, в то время как другие имеют внутренний пружинный механизм, возвращающий рычаг в определенное положение.0194 нормальное положение , допускающее так называемую «мгновенную» операцию.
Кнопочные выключатели представляют собой двухпозиционные устройства, приводимые в действие нажатием и отпусканием кнопки. Большинство кнопочных переключателей имеют внутренний пружинный механизм, возвращающий кнопку в исходное или ненажатое положение для мгновенного срабатывания. Некоторые кнопочные переключатели попеременно включаются и выключаются при каждом нажатии кнопки. Другие кнопочные переключатели останутся в положении «включено» или «нажато» до тех пор, пока кнопка не будет вытащена обратно. Этот последний тип кнопочных переключателей обычно имеет грибовидную кнопку для легкого нажатия.
Селекторные переключатели приводятся в действие поворотной ручкой или каким-либо рычагом для выбора одного из двух или более положений. Как и тумблер, селекторные переключатели могут либо оставаться в любом из своих положений, либо содержать механизмы с пружинным возвратом для мгновенного срабатывания.
Джойстик-переключатель приводится в действие рычагом, который может свободно перемещаться более чем по одной оси движения. Один или несколько контактных механизмов переключателя срабатывают в зависимости от того, в какую сторону нажимается рычаг, а иногда и от того, как дальний нажат. Обозначение кружком и точкой на символе переключателя представляет направление движения рычага джойстика, необходимое для срабатывания контакта. Джойстиковые ручные переключатели обычно используются для управления кранами и роботами.
Некоторые переключатели специально разработаны для управления движением машины, а не рукой человека-оператора. Эти выключатели, управляемые движением, обычно называют концевыми выключателями , поскольку они часто используются для ограничения движения машины путем отключения питания компонента, если он перемещается слишком далеко. Как и ручные выключатели, концевые выключатели бывают нескольких видов:
Эти концевые выключатели очень похожи на прочные тумблеры или ручные селекторные выключатели, оснащенные рычагом, нажимаемым частью машины. Часто рычаги снабжены небольшим роликовым подшипником, предотвращающим износ рычага при многократном контакте с деталью машины.
Датчики приближения обнаруживают приближение металлической детали машины с помощью магнитного или высокочастотного электромагнитного поля. Простые бесконтактные переключатели используют постоянный магнит для приведения в действие герметичного переключающего механизма всякий раз, когда деталь машины приближается (обычно на 1 дюйм или меньше). Более сложные бесконтактные переключатели работают как металлодетектор, питая катушку провода высокочастотным током и электронным способом отслеживая величину этого тока. Если металлическая часть (не обязательно магнитная) окажется достаточно близко к катушке, ток увеличится и отключит схему контроля. Символ, показанный здесь для бесконтактного переключателя, относится к электронному варианту, на что указывает ромбовидная рамка, окружающая переключатель. Неэлектронный бесконтактный переключатель будет использовать тот же символ, что и концевой выключатель с рычажным приводом.
Другая форма бесконтактного переключателя — оптический переключатель, состоящий из источника света и фотоэлемента. Положение машины определяется либо прерыванием, либо отражением светового луча. Оптические переключатели также полезны в приложениях безопасности, где лучи света могут использоваться для обнаружения входа персонала в опасную зону.
Во многих промышленных процессах необходимо контролировать различные физические параметры с помощью переключателей. Такие переключатели можно использовать для звуковой сигнализации, указывающей, что переменная процесса превышает нормальные параметры, или их можно использовать для отключения процессов или оборудования, если эти переменные достигли опасного или разрушительного уровня. Существует множество различных типов переключателей процессов:
Эти переключатели измеряют скорость вращения вала либо с помощью центробежного механизма, установленного на валу, либо с помощью какого-либо бесконтактного обнаружения движения вала, например оптического или магнитного.
Давление газа или жидкости может использоваться для приведения в действие переключающего механизма, если это давление воздействует на поршень, диафрагму или сильфон, которые преобразуют давление в механическую силу.
Недорогой датчик температуры представляет собой «биметаллическую полосу»: тонкую полоску из двух металлов, соединенных спиной к спине, причем каждый металл имеет разную скорость теплового расширения. Когда полоса нагревается или охлаждается, разная скорость теплового расширения между двумя металлами заставляет ее изгибаться. Затем изгиб полосы можно использовать для приведения в действие контактного механизма переключателя. В других термовыключателях используется латунная колба, заполненная жидкостью или газом, с крошечной трубкой, соединяющей колбу с переключателем, чувствительным к давлению. Когда колба нагревается, газ или жидкость расширяются, вызывая повышение давления, которое затем приводит в действие механизм переключения.
Плавучий объект можно использовать для приведения в действие переключающего механизма, когда уровень жидкости в резервуаре поднимается выше определенного уровня. Если жидкость является электропроводной, то сама жидкость может использоваться в качестве проводника для перемычки между двумя металлическими зондами, вставленными в резервуар на требуемой глубине. Метод проводимости обычно реализуется с помощью специальной конструкции реле, срабатывающего при небольшом токе, протекающем через проводящую жидкость. В большинстве случаев нецелесообразно и опасно коммутировать полный ток нагрузки цепи через жидкость.
Датчики уровня также могут быть разработаны для определения уровня твердых материалов, таких как древесная щепа, зерно, уголь или корм для животных, в бункере, бункере или бункере. Обычная конструкция для этого приложения представляет собой небольшое лопастное колесо, вставленное в бункер на нужной высоте, которое медленно вращается с помощью небольшого электродвигателя. Когда твердый материал заполняет бункер до этой высоты, он препятствует вращению лопастного колеса. Реакция крутящего момента небольшого двигателя приводит к срабатыванию механизма переключения. В другой конструкции используется металлический штырь в форме «камертона», который вставляется в мусорное ведро снаружи на нужной высоте. Вилка вибрирует на своей резонансной частоте электронной схемой и узлом катушки магнит/электромагнит. Когда бункер заполняется до этой высоты, твердый материал гасит вибрацию вилки, изменение амплитуды и/или частоты вибрации регистрируется электронной схемой.
Вставленный в трубу датчик расхода обнаруживает любой расход газа или жидкости, превышающий определенный порог, обычно с помощью небольшой лопасти или лопасти, толкаемой потоком. Другие реле расхода сконструированы как дифференциальные реле давления, измеряющие падение давления на сужении, встроенном в трубу.
Другим типом реле уровня, подходящим для обнаружения жидких или твердых материалов, является ядерное реле. Состоящие из радиоактивного исходного материала и детектора излучения, они монтируются по диаметру резервуара для хранения твердого или жидкого материала. Любая высота материала за пределами уровня расположения источника/детектора ослабит силу излучения, достигающего детектора. Это уменьшение излучения на детекторе можно использовать для срабатывания релейного механизма, обеспечивающего переключающий контакт для измерения, точки сигнализации или даже контроля уровня в сосуде.
И источник, и детектор находятся за пределами сосуда и не подвергаются никакому проникновению, кроме самого потока излучения. Используемые радиоактивные источники довольно слабые и не представляют непосредственной угрозы для здоровья эксплуатационного или обслуживающего персонала.
Как обычно, существует несколько способов реализации переключателя для наблюдения за физическим процессом или в качестве элемента управления оператора. Обычно не существует единого «идеального» переключателя для любого приложения, хотя некоторые из них явно обладают определенными преимуществами по сравнению с другими. Выключатели должны быть разумно согласованы с задачей для эффективной и надежной работы.
ОБЗОР:
Переключатель представляет собой электрическое устройство, обычно электромеханическое, используемое для контроля непрерывности между двумя точками.
Ручные выключатели приводятся в действие человеческим прикосновением.
Концевые выключатели приводятся в действие движением машины.
Технологические переключатели приводятся в действие изменением какого-либо физического процесса (температура, уровень, расход и т. д.).
Выключатель может быть сконструирован с любым механизмом, обеспечивающим контролируемый контакт двух проводников друг с другом. Это может быть так же просто, как позволить двум медным проводам соприкоснуться друг с другом движением рычага или путем непосредственного прижимания двух металлических полосок к контакту. Однако хорошая конструкция переключателя должна быть прочной и надежной и не подвергать оператора опасности поражения электрическим током. Поэтому промышленные коммутаторы редко бывают такими грубыми.
Токопроводящие части переключателя, используемые для замыкания и размыкания электрического соединения, называются контактами . Контакты обычно изготавливаются из серебра или сплава серебра и кадмия, проводящие свойства которых не подвергаются существенному риску в результате поверхностной коррозии или окисления. Золотые контакты обладают наилучшей коррозионной стойкостью, но имеют ограниченную токопроводящую способность и могут «холодно свариться», если их соединить вместе с большой механической силой. Независимо от выбора металла, контакты переключателя управляются механизмом, обеспечивающим прямоугольный и ровный контакт для максимальной надежности и минимального сопротивления.
Такие контакты могут быть сконструированы таким образом, чтобы выдерживать чрезвычайно большое количество электрического тока, в некоторых случаях до тысяч ампер. Ограничивающие факторы для мощности контактов переключателя следующие:
Тепло, выделяемое током через металлические контакты (в замкнутом состоянии).
Искрение при размыкании или замыкании контактов.
Напряжение на разомкнутых контактах переключателя (потенциал скачка тока через промежуток).
Одним из основных недостатков стандартных переключающих контактов является воздействие на контакты окружающей атмосферы. В приятной, чистой обстановке диспетчерской это, как правило, не проблема. Однако большинство промышленных сред не являются такими благоприятными. Присутствие агрессивных химикатов в воздухе может привести к преждевременному износу и выходу из строя контактов. Еще более неприятным является возможность регулярного искрообразования при контакте, вызывающего воспламенение легковоспламеняющихся или взрывоопасных химикатов.
Если существуют такие экологические проблемы, для небольших переключателей можно использовать другие типы контактов. Эти другие типы контактов защищены от контакта с наружным воздухом и, следовательно, не подвержены тем же проблемам воздействия, что и стандартные контакты.
Наиболее распространенным типом переключателей с герметизированными контактами являются ртутные переключатели. Ртуть — металлический элемент, жидкий при комнатной температуре. Будучи металлом, он обладает отличными проводящими свойствами. Будучи жидкостью, ее можно привести в контакт с металлическими зондами (чтобы замкнуть цепь) внутри герметичной камеры, просто наклонив камеру так, чтобы зонды оказались на дне. Во многих промышленных переключателях используются небольшие стеклянные трубки, содержащие ртуть, которые наклоняются в одну сторону, чтобы закрыть контакт, и наклоняются в другую, чтобы разомкнуться. Помимо проблем, связанных с поломкой трубки и разливом ртути (которая является токсичным материалом), а также с чувствительностью к вибрации, эти устройства являются отличной альтернативой контактным выключателям под открытым небом в тех случаях, когда возникают проблемы с воздействием окружающей среды.
Здесь ртутный переключатель (часто называемый переключателем наклона ) показан в разомкнутом положении, когда ртуть не контактирует с двумя металлическими контактами на другом конце стеклянной колбы:
Здесь тот же переключатель показан в закрытом положении. Гравитация теперь удерживает жидкую ртуть в контакте с двумя металлическими контактами, обеспечивая электрическую непрерывность от одного к другому:
Ртутные переключающие контакты нецелесообразно изготавливать больших размеров, поэтому такие контакты обычно рассчитаны на ток не более нескольких ампер и не более 120 вольт. Конечно, есть исключения, но это общие ограничения.
Другим типом переключателя с герметичным контактом является магнитный геркон. Как и у ртутного переключателя, контакты геркона расположены внутри герметичной трубки. В отличие от ртутного переключателя, в котором в качестве контактной среды используется жидкий металл, геркон представляет собой просто пару очень тонких магнитных металлических полосок (отсюда и название «геркон»), которые соприкасаются друг с другом под действием сильного магнитного поля. вне герметичной трубы. Источником магнитного поля в переключателях этого типа обычно является постоянный магнит, перемещаемый исполнительным механизмом ближе или дальше от трубки. Из-за небольшого размера язычков этот тип контакта обычно рассчитан на более низкие токи и напряжения, чем средний ртутный переключатель. Однако герконовые переключатели обычно лучше справляются с вибрацией, чем ртутные контакты, потому что внутри трубки нет жидкости, которая могла бы разбрызгиваться.
Общепринято, что номинальное напряжение и ток контакта переключателя общего назначения выше для любого данного переключателя или реле, если коммутируемая электрическая мощность является переменным, а не постоянным. Причиной этого является тенденция самозатухания дуги переменного тока через воздушный зазор. Поскольку ток в линии электропередач с частотой 60 Гц фактически останавливается и меняет направление 120 раз в секунду, существует много возможностей для ионизированного воздуха дуги потерять достаточную температуру, чтобы перестать проводить ток, до такой степени, что дуга не загорится снова на следующем этапе. пик напряжения. Постоянный ток, с другой стороны, представляет собой непрерывный, непрерывный поток электронов, который имеет тенденцию намного лучше поддерживать дугу через воздушный зазор. Поэтому переключающие контакты любого вида изнашиваются при переключении данного значения постоянного тока больше, чем при таком же значении переменного тока. Проблема переключения постоянного тока усугубляется, когда нагрузка имеет значительную индуктивность, поскольку при размыкании цепи на контактах переключателя будут генерироваться очень высокие напряжения (катушка индуктивности делает все возможное, чтобы поддерживать ток в цепи на том же уровне, что и при размыкании цепи). выключатель был замкнут).
Как при переменном, так и при постоянном токе дугообразование контактов может быть сведено к минимуму путем добавления «снабберной» цепи (конденсатор и резистор, соединенные последовательно) параллельно контакту, например:
Внезапное повышение напряжения на контакте переключателя, вызванное размыканием контакта, будет сдерживаться зарядным действием конденсатора (конденсатор противостоит повышению напряжения за счет отвода тока). Резистор ограничивает величину тока, который конденсатор будет разряжать через контакт, когда он снова закроется. Если бы резистора не было, конденсатор мог бы сделать искрение при замыкании контактов хуже, чем искрение при размыкании контактов без конденсатора! Хотя это дополнение к схеме помогает смягчить искрение контактов, оно не лишено недостатка: главное соображение — это возможность отказа (закороченной) комбинации конденсатор/резистор, обеспечивающей путь для прохождения электронов через цепь в любое время, даже когда контакт разомкнут и ток не нужен. Риск этого отказа и тяжесть вытекающих из него последствий должны учитываться в сравнении с повышенным износом контактов (и неизбежным выходом из строя контактов) без снабберной цепи.
Использование демпферов в цепях переключателей постоянного тока не является чем-то новым: производители автомобилей годами делают это в системах зажигания двигателей, сводя к минимуму искрение в «точках» контактов переключателя в распределителе с помощью небольшого конденсатора, называемого конденсатором . Как вам скажет любой механик, срок службы «точек» распределителя напрямую зависит от того, насколько исправно работает конденсатор.
После всех этих дискуссий о снижении дугового разряда контактов выключателя можно подумать, что меньший ток всегда лучше для механического выключателя. Однако это не обязательно так. Было обнаружено, что небольшое периодическое искрение действительно может быть полезным для контактов выключателя, поскольку оно предохраняет контактные поверхности от небольшого количества грязи и коррозии. Если контакт механического переключателя работает со слишком малым током, контакты будут накапливать чрезмерное сопротивление и могут преждевременно выйти из строя! Это минимальное количество электрического тока, необходимое для поддержания нормального контакта механического переключателя, называется ток смачивания .
Обычно номинальный ток смачивания коммутатора намного ниже его максимального номинального тока и значительно ниже его нормальной рабочей нагрузки по току в правильно спроектированной системе. Тем не менее, существуют приложения, в которых контакт механического переключателя может потребоваться для рутинной работы с токами ниже обычных пределов тока смачивания (например, если механический селекторный переключатель должен размыкать или замыкать цифровую логическую или аналоговую электронную схему, где значение тока чрезвычайно мало). ). В этих приложениях настоятельно рекомендуется использовать позолоченные переключающие контакты. Золото является «благородным» металлом и не подвергается коррозии, как другие металлы. В результате такие контакты имеют чрезвычайно низкие требования к току смачивания. Обычные контакты из серебряного или медного сплава не обеспечат надежной работы при использовании в таком слабом токе!
ОБЗОР:
Части переключателя, отвечающие за замыкание и разрыв электрической цепи, называются «контактами». Обычно изготавливаемые из коррозионностойкого металлического сплава, контакты соприкасаются друг с другом с помощью механизма, который помогает поддерживать правильное выравнивание и расстояние.
В ртутных выключателях в качестве подвижного контакта используется шарик жидкой металлической ртути. Запечатанная в стеклянной трубке искра ртутного контакта изолирована от внешней среды, что делает этот тип выключателя идеально подходящим для атмосфер, потенциально содержащих взрывоопасные пары.
Герконовые переключатели представляют собой еще один тип герметичных контактных устройств, контакт между которыми осуществляется двумя тонкими металлическими «язычками» внутри стеклянной трубки, соединенными под действием внешнего магнитного поля.
Контакты переключателя подвергаются большему принуждению при переключении постоянного тока, чем переменного тока. Это в первую очередь связано с самозатухающим характером дуги переменного тока.
Резисторно-конденсаторная цепь, называемая «снаббером», может быть подключена параллельно контакту переключателя, чтобы уменьшить искрение контактов.
Ток смачивания — это минимальная величина электрического тока, необходимая для того, чтобы контакт переключателя мог проводить самоочищение. Обычно это значение намного ниже максимального номинального тока переключателя.
Контакт переключателя любого типа может быть сконструирован таким образом, что контакты «замыкаются» (устанавливая непрерывность) при срабатывании или «размыкаются» (прерывают непрерывность) при срабатывании. Для переключателей, в которых есть механизм пружинного возврата, направление, в которое пружина возвращает его без приложения усилия, называется 9. 0194 нормальное положение. Поэтому контакты, которые разомкнуты в этом положении, называются нормально разомкнутыми , а контакты, замкнутые в этом положении, называются нормально замкнутыми .
Для технологических переключателей нормальным положением или состоянием является положение, в котором находится переключатель, когда на него не воздействует процесс. Простой способ определить нормальное состояние технологического коммутатора — рассмотреть состояние коммутатора, когда он демонтирован на полке хранилища. Вот несколько примеров «нормальных» условий переключения процесса:
Speed Switch : вал не поворачивает
Переключатель давления : ноль применяемого давления
ТЕМПЕРАТУРА : Амбиент (комната) ТЕМПЕРА
Реле расхода : Нулевой расход жидкости
. bin
Важно различать «нормальное» состояние реле и его «нормальное» использование в рабочем процессе. Рассмотрим пример реле расхода жидкости, которое служит сигнализатором низкого расхода в системе охлаждающей воды. Нормальным или правильно работающим состоянием системы охлаждающей воды является достаточно постоянный поток охлаждающей жидкости, проходящий через эту трубу. Если мы хотим, чтобы контакт переключателя потока был на закрыть в случае потери потока хладагента (например, для замыкания электрической цепи, активирующей сирену), мы хотели бы использовать реле протока с нормально замкнутыми , а не нормально разомкнутыми контактами. Когда в трубе есть достаточный поток, контакты переключателя принудительно размыкаются; когда скорость потока падает до ненормально низкого уровня, контакты возвращаются в нормальное (замкнутое) состояние. Это сбивает с толку, если вы думаете о «нормальном» как о обычном состоянии процесса, поэтому обязательно всегда думайте о «нормальном» состоянии коммутатора как о том, в котором он находится, когда лежит на полке.
Схематическое обозначение переключателей различается в зависимости от назначения переключателя и срабатывания. Нормально разомкнутый контакт переключателя нарисован таким образом, чтобы обозначить разомкнутое соединение, готовое к замыканию при нажатии. И наоборот, нормально замкнутый переключатель изображается как замкнутое соединение, которое будет размыкаться при срабатывании. Обратите внимание на следующие символы:
Существует также общая символика для любого контакта переключателя, использующая пару вертикальных линий для представления точек контакта в переключателе. Нормально разомкнутые контакты обозначаются не соприкасающимися линиями, а нормально замкнутые контакты обозначаются диагональной линией, соединяющей две линии. Сравните два:
Переключатель слева закроется при нажатии и будет разомкнут в «нормальном» (невключенном) положении. Переключатель справа размыкается при срабатывании и закрывается в «нормальном» (невключенном) положении. Если переключатели обозначены этими общими символами, тип переключателя обычно указывается в тексте сразу после символа. Обратите внимание, что символ слева – , а не , чтобы его можно было спутать с конденсатором. Если конденсатор необходимо представить на схеме логики управления, он будет показан следующим образом:
В стандартной электронной символике цифра, показанная выше, зарезервирована для конденсаторов, чувствительных к полярности. В символике логики управления этот символ конденсатора используется для конденсатора любого типа , даже если конденсатор не чувствителен к полярности, чтобы четко отличить его от нормально разомкнутого контакта переключателя.
При использовании многопозиционных селекторных переключателей необходимо учитывать еще один конструктивный фактор: то есть последовательность разрыва старых соединений и создания новых соединений при перемещении переключателя из положения в положение, когда подвижный контакт последовательно касается нескольких неподвижных контактов.
Переключатель, показанный выше, переключает общий контактный рычаг в одно из пяти различных положений, к контактным проводам, пронумерованным от 1 до 5. установлен контакт со следующей позицией. Эта конфигурация называется break-before-make . Например, если бы переключатель был установлен в положение номер 3 и медленно повернут по часовой стрелке, контактный рычаг вышел бы из положения номер 3, размыкая эту цепь, переместился бы в положение между номером 3 и номером 4 (оба пути цепи размыкаются). ), а затем коснитесь позиции номер 4, замыкая эту цепь.
Существуют приложения, в которых недопустимо полностью размыкать цепь, подключенную к «общему» проводу, в любой момент времени. Для такого применения может быть построена конструкция переключателя с замыканием перед размыканием , в которой подвижный контактный рычаг фактически соединяет два положения контакта (между номером 3 и номером 4 в приведенном выше сценарии), когда он перемещается между положениями. . Компромисс здесь заключается в том, что схема должна выдерживать замыкание переключателя между контактами соседних положений (1 и 2, 2 и 3, 3 и 4, 4 и 5) при повороте ручки селектора из положения в положение. Вот такой переключатель показан здесь:
Когда подвижные контакты могут быть переведены в одно из нескольких положений с неподвижными контактами, эти положения иногда называют бросками . Число подвижных контактов иногда называют полюсов . Оба показанных выше селекторных переключателя с одним подвижным контактом и пятью неподвижными контактами будут обозначаться как «однополюсные, пятипозиционные».
Если два одинаковых однополюсных пятипозиционных выключателя механически соединить вместе так, чтобы они приводились в действие одним и тем же механизмом, вся сборка будет называться «двухполюсным пятипозиционным выключателем»:
Вот несколько распространенных конфигураций коммутаторов и их сокращенные обозначения:
ОБЗОР:
нормальное состояние переключателя – это то, когда он не задействован. Для переключателей процессов это состояние, в котором они лежат на полке, не установленные.
Переключатель, который разомкнут, когда его не нажимают, называется нормально разомкнутым . Переключатель, замкнутый в неактивном состоянии, называется нормально замкнутым . Иногда термины «нормально открытый» и «нормально закрытый» обозначаются аббревиатурой Н.О. и NC соответственно.
Общая символика для N.O. и размыкающие контакты:
Когда выключатель срабатывает и контакты соприкасаются друг с другом под действием силы срабатывания, предполагается, что они должны установить непрерывность в один четкий момент. Однако, к сожалению, коммутаторы не совсем достигают этой цели. Из-за массы подвижного контакта и любой эластичности, присущей механизму и / или материалам контактов, контакты будут «подпрыгивать» при замыкании в течение периода миллисекунд, прежде чем полностью остановятся и обеспечат непрерывный контакт. Во многих приложениях дребезг переключателя не имеет значения: не имеет большого значения, если переключатель, управляющий лампой накаливания, «отскакивает» в течение нескольких циклов каждый раз, когда он приводится в действие. Поскольку время прогрева лампы значительно превышает период дребезга, в работе лампы не будет никаких сбоев.
Однако, если переключатель используется для подачи сигнала на электронный усилитель или какую-либо другую схему с малым временем отклика, дребезг контактов может привести к очень заметным и нежелательным эффектам:
При более внимательном рассмотрении на экране осциллографа обнаруживается довольно уродливый набор замыканий и разрывов при однократном нажатии переключателя:
Если, например, этот переключатель используется для подачи «тактового» сигнала на схему цифрового счетчика, так что предполагается, что каждое срабатывание кнопочного переключателя увеличивает счетчик на значение 1, то вместо этого произойдет счетчик будет увеличиваться на несколько единиц при каждом нажатии переключателя. Поскольку механические переключатели часто взаимодействуют с цифровыми электронными схемами в современных системах, дребезг контактов переключателя является частым соображением при проектировании. Каким-то образом «дребезжание», создаваемое дребезжащими контактами, должно быть устранено, чтобы приемная схема увидела четкий и четкий переход «выкл./вкл.»:
Контакты переключателя могут быть подавлены дребезгом несколькими способами. Наиболее прямым способом является устранение проблемы в ее источнике: самом коммутаторе. Вот несколько советов по разработке переключающих механизмов с минимальным отскоком:
Уменьшите кинетическую энергию подвижного контакта. Это уменьшит силу удара, когда он остановится на неподвижном контакте, что сведет к минимуму отскок.
Используйте «амортизирующие пружины» на неподвижных контактах, чтобы они могли свободно отскакивать и мягко поглощать силу удара от подвижного контакта.
Переключатель рассчитан на «протирающий» или «скользящий» контакт, а не на прямое воздействие. В конструкции переключателя «нож» используются скользящие контакты.
Амортизируйте движение механизма переключения с помощью воздушного или масляного «амортизатора».
Используйте наборы контактов, установленных параллельно друг другу, каждый из которых немного отличается по массе или контактному зазору, чтобы, когда один из них отскакивает от стационарного контакта, по крайней мере один из других оставался в прочном контакте.
“Смачивание” контактов жидкой ртутью в закрытом помещении. После первоначального контакта поверхностное натяжение ртути будет поддерживать непрерывность цепи, даже если подвижный контакт может несколько раз отскакивать от неподвижного контакта.
Каждое из этих предложений жертвует некоторым аспектом работы переключателя ради ограниченного дребезга контактов, поэтому нецелесообразно проектировать все переключатели с учетом ограниченного дребезга контактов. Изменения, сделанные для уменьшения кинетической энергии контакта, могут привести к небольшому зазору открытого контакта или медленному перемещению контакта, что ограничивает величину напряжения, которое может выдерживать переключатель, и величину тока, который он может прерывать. Скользящие контакты, хотя и не подпрыгивают, по-прежнему производят «шум» (неравномерный ток, вызванный неравномерным контактным сопротивлением при движении) и подвержены большему механическому износу, чем обычные контакты.
Несколько параллельных контактов дают меньше дребезга, но только при большей сложности и стоимости переключения. Использование ртути для «смачивания» контактов является очень эффективным средством уменьшения дребезга, но, к сожалению, оно ограничено переключением контактов с низкой силой тока. Кроме того, смачиваемые ртутью контакты обычно ограничены в монтажном положении, поскольку сила тяжести может привести к случайному «замыканию» контактов, если они неправильно ориентированы.
Если изменение конструкции механизма переключателя невозможно, контакты механического переключателя можно устранить извне, используя другие компоненты схемы для обработки сигнала. Например, схема фильтра нижних частот, подключенная к выходу переключателя, уменьшит колебания напряжения/тока, вызванные дребезгом контактов:
Контакты переключателя могут быть подавлены электронным способом с использованием гистерезисных транзисторных схем (схем, которые «фиксируются» в высоком или низком состоянии) со встроенными временными задержками (так называемые «одноразовые» схемы) или двух входов, управляемых двойным -перекидной переключатель. Эти гистерезисные схемы.
Industrial Control WiringAbout 90 Marketing Basic, Wiring
0 лайковКак заменить тумблер освещения кулисным переключателем
По
Боб Формисано
Боб Формисано
Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 09/27/22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено Ларри Кэмпбелл
Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джиллиан Дара
Факт проверен Джиллиан Дара
Джиллиан — независимый журналист с 10-летним опытом работы в качестве редактора в жанре «лайфстайл». Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Обзор проекта
Однополюсные выключатели света используются для управления питанием осветительных приборов или розеток из одного места и являются наиболее распространенным типом выключателей в доме. Наиболее распространенный тип однополюсного переключателя — хорошо известный тумблер, но со временем он может выглядеть устаревшим. Переход на новый кулисный переключатель занимает всего несколько минут и не требует дополнительной проводки или специальных соединений.
Что такое кулисный переключатель?
Клавишный переключатель значительно шире и более плоский, чем традиционный тумблер. Он работает таким же образом, чтобы включать и выключать питание, но для его работы требуется меньшее усилие рук.
Если накладка нового выключателя меньше оригинальной, вы можете облегчить себе задачу и покрыть контур старой накладки новой накладкой большего размера — ремонт стены или подкрашивание не потребуется.
Нужна дополнительная помощь? Поговорите с электриком рядом с вами
Наши партнеры могут помочь вам сравнить расценки лучших профессионалов рядом с вами.
Узнать цену
Раскрытие информации рекламодателем
Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.
Оборудование/инструменты
- Универсальный нож
- Отвертки
- Бесконтактный тестер напряжения
- Кусачки/инструменты для зачистки проводов
- Плоскогубцы с тонкими губками
Материалы
- Черная изолента (по необходимости)
- Однополюсный кулисный переключатель с накладкой
Отключите питание и подготовьте крышку
Отключите питание цепи, питающей выключатель, отключив соответствующий выключатель в сервисной панели вашего дома (коробка выключателя). Если старая крышка была окрашена, аккуратно надрежьте по периметру крышки канцелярским ножом краску.
Ель / Марго КэвинСнимите старую крышку
Снимите винты крышки, затем подденьте пластину тонкой плоской отверткой. Будьте осторожны, чтобы не коснуться каких-либо проводов внутри электрической коробки.
Убедитесь, что питание отключено, прикоснувшись к винтовым клеммам переключателя бесконтактным тестером напряжения. Если тестер показывает напряжение, вернитесь к сервисной панели и отключите правильный автоматический выключатель, затем повторно проверьте провода. Если вы не можете определить правильный выключатель, который нужно выключить, вам нужно выключить главный выключатель, который обесточит весь ваш дом.
Ель / Марго КэвинСнимите винты переключателя
Удалите крепежные винты в верхней и нижней части монтажной планки переключателя, которыми переключатель крепится к распределительной коробке. Аккуратно потяните корпус переключателя в сторону от электрической коробки, чтобы получить доступ к проводным соединениям, которые могут находиться на задней части корпуса переключателя.
Ель / Марго КэвинПроверьте проводку
Проверьте состояние проводки и правильность маркировки. Вы также можете сделать снимок на свой смартфон в этот момент, чтобы помочь вам вспомнить, куда все идет.
Однополюсные выключатели всегда подключаются к двум горячим проводам. Один провод почти наверняка будет черным. Другой горячий провод может быть красным или белым. Если он белый, на его конце должна быть полоса черной или красной изоленты, указывающая на то, что он служит проводом под напряжением. В других случаях белый провод может быть подключен к выключателю без маркировки, указывающей на то, что он горячий. Если это так, предыдущий электрик неправильно пометил провод, и вы должны пометить его как горячий провод, обмотав его полосой черной изоленты после отсоединения.
Выключатель также должен иметь оголенный медный или зеленый изолированный провод заземления, подключенный к его заземляющему винту (старые системы электропроводки могут не иметь заземляющего провода).
Электрическая коробка может также содержать соединенные вместе белые нейтральные провода.
Стандартные однополюсные выключатели не подключаются к нулевым проводам. Однако некоторые «умные переключатели», которыми можно управлять с помощью телефона или другого устройства, включают нейтральное соединение для обеспечения небольшого тока, чтобы переключатель мог принимать беспроводной сигнал.
Ель / Марго КэвинУдаление старого переключателя
Отсоедините старый переключатель, удалив два провода, которые к нему подключаются. Обычно для этого необходимо ослабить винтовые клеммы и снять переключатель. В качестве альтернативы провода можно соединить с помощью вставных фитингов. Для вставных фитингов обычно имеется прорезь или отверстие, в которое можно вставить маленькое лезвие отвертки или гвоздь, чтобы ослабить соединение и вытащить провод. В этом случае вы также можете удалить старый выключатель, перерезав старые провода рядом с выключателем с помощью кусачек. Просто не забудьте оставить достаточную длину, чтобы прикрепить новый переключатель. Как правило, у вас должно быть не менее шести дюймов дополнительного провода.
Ель / Кевин Норрис
Зачистите концы проводов (при необходимости)
Зачистите около 3/4 дюйма изоляции от двух проводов под напряжением и провода заземления, используя при необходимости инструменты для зачистки проводов. Если имеющиеся концы проводов надрезаны или иным образом повреждены, отрежьте их и снимите 3/4 изоляции, оставив чистые провода. Согните открытый медный конец каждого провода (при необходимости) в С-образные петли, используя острогубцы.
Наконечник
Если провода горячего контура настолько короткие, что с ними трудно работать, вы можете удлинить соединения, добавив косички (соединенные с проводом цепи с помощью разъемов), а затем подключите косички к выключателю.
Ель / Кевин Норрис
Ориентация нового переключателя
Обратите внимание, что переключатель будет либо иметь маркировку «ВЕРХ», либо он будет иметь латунную пластину или какой-либо другой отличительный знак, обозначающий верхний конец. Эта правильная ориентация важна. Хотя переключатель по-прежнему будет работать в перевернутом положении, это приводит к запутанной и непрофессиональной установке.
Ель / Марго КэвинПодключить новый коммутатор
Наденьте заземляющий провод на винтовую клемму заземления на коммутаторе так, чтобы крючок обернулся вокруг винта по часовой стрелке. Это приведет к затягиванию петли при затягивании винта. Затяните винт отверткой.
Подсоедините каждый из двух горячих проводов к одной из двух основных винтовых клемм на переключателе и затяните клемму, как с заземляющим винтом. Две клеммы взаимозаменяемы, и любой провод может подходить к любой клемме, но только один провод может быть под каждой клеммой. Потяните за провода, чтобы убедиться, что они надежно закреплены.
Совет
Хотя ваш выключатель может иметь вставные фитинги, большинство электриков избегают их, так как винтовые клеммы более надежны и с меньшей вероятностью ослабевают со временем.
Ель / Марго КэвинУстановка коммутатора в коробку
Аккуратно вставьте новый переключатель в коробку, аккуратно сложив провода в коробку за переключателем. Закрепите коммутатор в коробке двумя длинными крепежными винтами вверху и внизу монтажной планки коммутатора.
Ель / Марго КэвинПроверьте размер крышки
Проверьте установку крышки, поместив ее на выключатель. если новая пластина не полностью закрывает контур старой пластины, купите накладку большего размера, которая подходит для модели переключателя.
Ель / Марго КэвинУстановите крышку и проверьте переключатель
Установите накладку с помощью прилагаемых винтов (некоторые кулисные переключатели имеют нижнюю крышку, которая привинчивается, и верхнюю крышку, которая защелкивается на основании). Будьте осторожны, чтобы не перетянуть винты, которые могут погнуть или треснуть накладку. Включите питание, включив автоматический выключатель, затем проверьте правильность работы выключателя.
