типы приборов, способы проверки заряда АКБ

Автомобильные аккумуляторы в процессе эксплуатации транспорта могут разряжаться, приводя к невозможности завести двигатель машины. Избежать подобных проблем можно с помощью своевременного сервиса и контроля заряда у батареи, что позволяет подзаряжать АКБ или менять ее на новую. Замерить емкость аккумулятора мультиметром не составит труда, поэтому с такой простейшей диагностикой справится каждый автовладелец.

• Описание мультиметра
• Типы приборов
• Устройство измерителя
• Контроль заряда у аккумулятора
• Определение емкости АКБ
• Проверка методом контрольного разряда

Описание мультиметра

Для измерения емкости аккумуляторов различных типов используются мультиметры — специальные приборы, которые сочетают в себе функции омметра, вольтметра и амперметра. Универсальное устройство отличается простотой работы, позволяя максимально точно определять показатели емкости у АКБ.

С помощью такого прибора можно проверить работоспособность бытовой электроники и наличие напряжения в розетке, найти прорыв провода или же измерить емкость АКБ. Прибор определяет непрерывность подачи тока в сети, способен работать с постоянным и переменным напряжением. Отдельные модели позволяют получать данные о сопротивлении в цепи, что помогает определить наличие коротких замыканий и других проблем с электросетью.

Типы приборов

Сегодня в продаже можно найти как универсальные мультиметры, так и специальные приспособления, которые предназначены для выполнения тех или иных измерений. В зависимости от типа и конструкции принято выделять приборы:

• аналоговые;
• цифровые.

Аналоговые устройства отличаются простотой конструкции, поэтому самостоятельно измерить мультиметром емкость аккумулятора не составит труда. При этом такие приборы обеспечивают точность измерений, позволяя наглядно отображать силу тока и напряжение в сети. У аналоговых моделей имеется небольшая стрелка, которая в зависимости от показателя напряжения будет отклоняться по соответствующей шкале, наглядно отображая напряжение и силу тока.

Цифровые модели имеют расширенный функционал, а их использование не представляет какой-либо сложности.

Простейшие устройства рекомендованы в первую очередь обычным автовладельцам, которые хотели бы самостоятельно проверять ёмкость аккумулятора мультиметром без соответствующих знаний в радиоэлектронике.

Устройство измерителя

Большинство мультиметров имеет стандартную конструкцию, что существенно упрощает их использование. Сам прибор оснащен цифровым дисплеем, на котором отображаются текущие показатели измерений и другая сервисная информация. У приспособлений имеются соответствующие кнопки или переключатели функций, что расширяет их возможности.

На корпусе мультиметра можно увидеть отверстия для подключения щупов. Используемые щупы имеют металлическое жало, пластиковые или деревянные рукоятки, которые выполнены из непроводящего ток материала. Красный щуп используется для измерения положительной полярности, а чёрный — отрицательной.

Контроль заряда у аккумулятора

Проверить мультиметром емкость аккумулятора не составит сложности. Благодаря универсальности такие устройства можно использовать для работы с автомобильными батареями, аккумуляторами от сотовых телефонов, смартфонов, планшетов и ноутбуков.

Принцип использования измерителей во всех случаях будет одинаков. Научившись мерить заряд АКБ, можно будет в последующем с лёгкостью использовать такое устройство в работе и быту. Алгоритм измерения заряда следующий:

1. Необходимо включить мультиметр, для чего рычаг переключения режимов устанавливают в положение «Постоянный ток».
2. Щупы от мультиметра подсоединяют к плюсу и минусу аккумулятора. Необходимо соблюдать полярность, используя красный щуп для измерения плюса. Провод с черной рукояткой подключают к минусовому выходу.
3. На экране прибора отображаются полученные данные по емкости аккумулятора и мощности тока.

Полученные результаты должны соответствовать ёмкости и заряду конкретного аккумулятора. Если проводится измерение АКБ, то полностью заряженная батарея должна иметь силу тока на уровне 12,6 В.

У частично разряженных АКБ показатель измерения ёмкости составляет 12,2 В. При падении показаний прибора до отметки 11 В АКБ нужно демонтировать с автомобиля и провести ее подзарядку в домашних условиях.

Определение емкости АКБ

С помощью мультиметра можно измерять не только силу тока, но и емкость батареи. Для этого устанавливают переключатель прибора в соответствующее положение, а затем подсоединяют к минусу и плюсу красные и черные щупы. Правильно рассчитав показатели емкости, можно будет определить исправность аккумулятора, а при необходимости заменить электролит или выполнить прочистку герметичных банок у батареи.

Для получения максимальной точности измерений аккумулятор должен подключаться к нагрузке, которая забирает приблизительно половину тока батареи. Если показатель ёмкости АКБ должен составлять 7 Ампер-часов, то оптимальная нагрузка равняется 3,5 Вт. Проще всего получить такую нагрузку, используя лампочку от автомобильной фары, которая с помощью обычных проводов подсоединяется к плюсу и минусу батареи.

После подключения нагрузки в виде лампочки следует подождать несколько минут и лишь после этого приступать к измерению. Ёмкость аккумулятора будет различаться в зависимости от его типа и конкретной модели, поэтому необходимо предварительно изучить инструкцию, где будут указаны эти данные. При выполнении самостоятельных измерений с помощью мультиметра можно определить исправность аккумулятора, а при существенном отклонении от нормы выполнить его восстановление или заменить используемую батарею.

Проверка методом контрольного разряда

С помощью метода измерения контрольного разряда можно определить работоспособность батареи и ее способность сохранять заряд. Для такой проверки необходимо полностью зарядить аккумулятор, нагрузив его согласно расчетному значению в паспорте батареи. После этого в цепь включается мультиметр или амперметр, а на экране устройства отображаются показатели силы тока и ёмкости.

Выполняют несколько измерений, что позволяет установить степень разряжения аккумулятора, а также его способность сохранять свою зарядку. Если отмечаются минимальные расхождения в уменьшении силы тока по сравнению с паспортными данными, то такая батарея годна к использованию. В этом случае потребуется полностью зарядить аккумулятор, который будет стабильно держать заряд, решая проблемы с заведением двигателя даже в сильный мороз.

С помощью аналогового или цифрового мультиметра можно измерить напряжение, предупредив проблемы с эксплуатацией автомобиля. Замерить емкость аккумулятора мультиметром не составляет какой-либо сложности, поэтому получить данные по напряжению и емкости АКБ и батарей в различных электронных гаджетах сможет каждый.

Как измерить сопротивление мультиметром » Electronics Notes

Знать, как измерять сопротивление с помощью мультиметра, легко — здесь мы приводим некоторые рекомендации о том, как выполнять измерения сопротивления с помощью мультиметра, а также даем некоторые советы и рекомендации.

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

Одним из важных измерений, которые можно выполнить с помощью мультиметра, является измерение сопротивления. Это может быть сделано не только для проверки точности резистора или его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях.

Это может быть измерение сопротивления неизвестного проводника или проверка на наличие коротких замыканий и обрывов.

На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность.

Основы измерения сопротивления

При измерении сопротивления все мультиметры используют один и тот же принцип, независимо от того, являются ли они аналоговыми или цифровыми мультиметрами. На самом деле другие формы испытательного оборудования, измеряющего сопротивление, также используют тот же основной принцип.

Основная идея заключается в том, что мультиметр подает напряжение на два щупа, и это вызывает протекание тока в элементе, сопротивление которого измеряется. Измеряя сопротивление, можно определить сопротивление между двумя щупами мультиметра или другого элемента контрольно-измерительного оборудования.

Как измерить сопротивление аналоговым мультиметром

Аналоговые мультиметры хороши для измерения сопротивления, хотя есть несколько моментов, на которые следует обратить внимание в отношении того, как это делается.

Первое, на что следует обратить внимание, это то, что измеритель сам реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует более высокому току, а стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата как показано ниже.

Также будет замечено, что калибровки становятся намного ближе друг к другу, когда сопротивление становится выше, т.е. на левой стороне циферблата.

Еще один аспект использования аналогового мультиметра для измерения сопротивления заключается в том, что измеритель необходимо «обнулить» перед выполнением измерения. Это делается путем соединения двух щупов вместе так, чтобы произошло короткое замыкание, а затем с помощью элемента управления «ноль», чтобы получить отклонение на полную шкалу на измерителе, то есть ноль Ом.

Каждый раз при изменении диапазона необходимо обнулить счетчик, поскольку положение может меняться от одного диапазона к другому. Счетчик необходимо обнулить, потому что отклонение полной шкалы будет меняться в зависимости от таких аспектов, как состояние батареи.

Для измерения сопротивления аналоговым мультиметром необходимо выполнить несколько простых шагов:

1. Выберите элемент для измерения: Это может быть что угодно, где сопротивление необходимо измерить и оценить, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда   Часто мультиметр имеет несколько гнезд для щупов. Вставьте их или убедитесь, что они уже находятся в правильных гнездах. Обычно они могут быть помечены COM для общего, а другие, где виден знак омов. Обычно он совмещен с гнездом для измерения напряжения.
3. Выберите требуемый диапазон   Аналоговый мультиметр должен быть включен и выбран требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечен максимальным значением сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже максимума диапазона, но близко к нему. Таким образом, можно выполнить наиболее точное измерение сопротивления.
4. Обнуление счетчика:   Необходимо обнулить счетчик. Это делается путем плотного соединения двух щупов вместе, чтобы вызвать короткое замыкание, а затем отрегулировать регулятор нуля, чтобы получить показания нулевого сопротивления (полное отклонение шкалы). Этот процесс необходимо повторить, если диапазон изменен.
5. Выполните измерение Когда мультиметр готов к измерению, щупы могут быть применены к элементу, который необходимо измерить. При необходимости диапазон может быть скорректирован.
6. Выключите мультиметр. После измерения сопротивления целесообразно установить переключатель функций в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа показаний, то не будет причинен ущерб, если он будет использован непреднамеренно без выбора правильного диапазона и функции.

Аналоговые мультиметры идеально подходят для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общих характеристик. Обычно они обеспечивают уровень точности, которого более чем достаточно для большинства задач.

Как измерить сопротивление цифровым мультиметром, цифровой мультиметр

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, поскольку нет необходимости обнулять измеритель. Поскольку цифровой мультиметр дает прямое считывание измерения сопротивления, аналоговые мультиметры также не имеют эквивалента обратного считывания.

Для измерения сопротивления цифровым мультиметром необходимо выполнить несколько простых шагов:

1. Выберите элемент для измерения: Это может быть что угодно, где сопротивление необходимо измерить и оценить, каким может быть сопротивление.
2. Вставьте щупы в необходимые гнезда   Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или убедитесь, что они уже находятся в правильных гнездах. Обычно они могут быть помечены COM для общего, а другие, где виден знак омов. Обычно он совмещен с гнездом для измерения напряжения.
3. Включить мультиметр
4. Выберите требуемый диапазон   Цифровой мультиметр должен быть включен и выбран требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечен максимальным значением сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже максимума диапазона, но близко к нему. Таким образом, можно выполнить наиболее точное измерение сопротивления.
5. Выполните измерение Когда мультиметр готов к измерению, щупы могут быть применены к элементу, который необходимо измерить. При необходимости диапазон может быть скорректирован.
6. Выключите мультиметр  После измерения сопротивления мультиметр можно выключить для сохранения батарей. Также целесообразно установить переключатель функций в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа показаний, то не будет причинен ущерб, если он будет использован непреднамеренно без выбора правильного диапазона и функции.

Цифровые мультиметры идеально подходят для измерения сопротивления. Они относительно дешевы и обеспечивают высокий уровень точности и общей производительности.

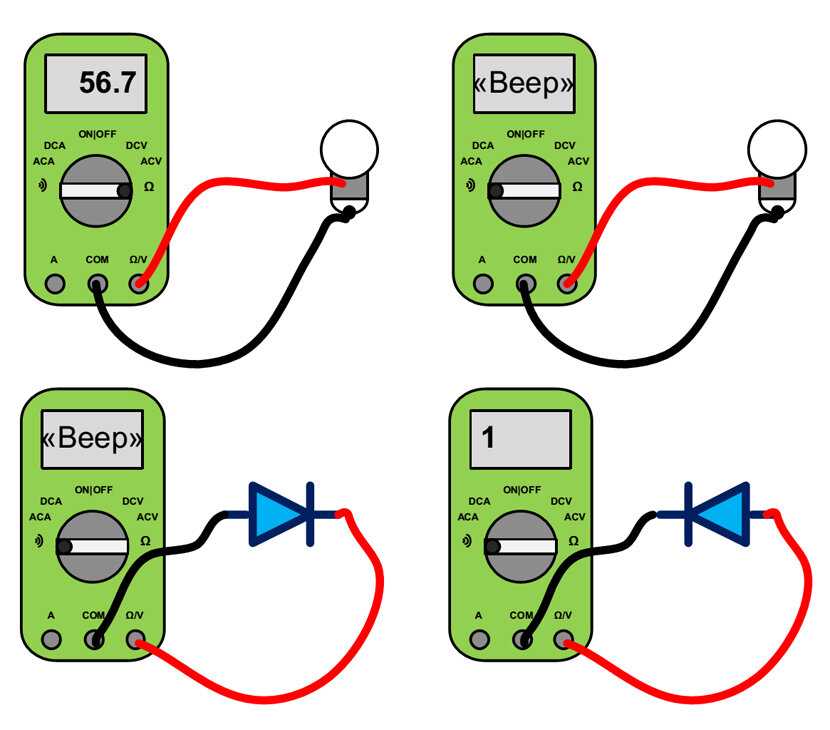

Общие меры предосторожности при измерении сопротивления

Как и при любом измерении сопротивления, необходимо соблюдать некоторые меры предосторожности. Таким образом можно предотвратить повреждение мультиметра и выполнить более точные измерения.

• Измерение сопротивления, когда компоненты не подключены к цепи: Всегда рекомендуется , а не измерять сопротивление элемента, который находится в цепи. Всегда лучше проводить измерение компонента отдельно от цепи. Если измерение производится внутри цепи, то все остальные компоненты вокруг него будут иметь влияние. Любые другие пути, по которым будет проходить ток, повлияют на показания, сделав их в некоторой степени неточными.
• Не забудьте убедиться, что тестируемая цепь не включена.   В некоторых случаях необходимо измерять значения сопротивления непосредственно в цепи. При этом очень важно убедиться, что цепь не питается от . Мало того, что любой ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, результирующий ток может повредить мультиметр.
• Убедитесь, что конденсаторы в тестируемой цепи разряжены.   Опять же, при измерении значений сопротивления в цепи необходимо убедиться, что все конденсаторы в цепи разряжены. Любой ток, протекающий из-за них, приведет к изменению показаний счетчика. Также любые разряженные конденсаторы в цепи могут заряжаться в результате тока от мультиметра, и в результате может потребоваться некоторое время для установления показаний.
• Помните, что диоды в цепи вызывают разные показания в любом направлении   При измерении сопротивления в цепи, включающей диоды, измеренное значение будет другим, если соединения поменять местами. Это связано с тем, что диоды проводят ток только в одном направлении.
• Путь утечки через пальцы может в некоторых случаях изменить показания.   При выполнении некоторых измерений сопротивления необходимо удерживать резистор или компонент на измерительных щупах мультиметра. Если выполняются измерения высокого сопротивления, путь утечки через пальцы может стать заметным. При некоторых обстоятельствах путь сопротивления через пальцы может измеряться всего несколькими мегаомами, и в результате это может стать значительным. К счастью, уровни напряжения, используемые в большинстве мультиметров при измерении сопротивления, невелики, но некоторые специализированные измерители могут использовать гораздо более высокие напряжения. Разумно проверить.

Измерять сопротивление мультиметром очень просто и удобно. Что касается измерения сопротивления, то это довольно просто как для аналоговых, так и для цифровых мультиметров, и процесс практически одинаков в обоих случаях, хотя показания могут быть не такими простыми, если сопротивление велико, и измерение должно быть снято там, где калибровки близки друг к другу. Тем не менее, какое бы испытательное оборудование ни использовалось, сопротивление легко измерить.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
    Вернуться в меню “Тест”. . .

Как измерить сопротивление мультиметром?

Мультиметр — доступный по цене аксессуар, который может использовать любой, кто хочет проверить сопротивление, напряжение и силу тока определенного устройства или объекта. На самом деле, в приличный мультиметр встроены десятки других функций, но в центре внимания этой статьи — измерение сопротивления.

Определение сопротивления довольно простое — это мера трудности, с которой электронам приходится проходить через объект.

Измеряется в Омах, но можно наткнуться и на другие архаичные единицы измерения, в зависимости от года выпуска мультиметра.

Однако нет необходимости знакомиться с другими единицами измерения, поскольку Ом является общепринятой единицей СИ, а значит, основной единицей измерения сопротивления. 1 Ом равен 1 вольту разницы на 1 ампер силы тока. Если вы не преданный профессионал, эта формула не так актуальна. Сопротивление конкретного объекта можно измерить цифровым или аналоговым мультиметром.

В этой конкретной статье мы рассмотрим как аналоговые, так и цифровые мультиметры , чтобы вы могли лучше понять различия, преимущества и недостатки каждого из них.

Измерение сопротивления цифровым мультиметром

Выберите элемент, сопротивление которого вы хотите измерить

Если вы хотите измерить сопротивление компонента, встроенного в существующую схему, лучше всего исключить его из схемы , разобрав его. Измерение, когда он подключен, может дать неточные данные. На самом деле, чаще всего вы будете получать противоречивые результаты из-за помех от других компонентов в цепи. Поэтому лучше всего убрать из схемы тот объект, с которым вы планируете работать, и устранить помехи.

Перед доступом к плате обязательно отключите цепь питания.

Подключение проводов к правильным гнездам

Многие неопытные люди склонны вставлять провода случайным образом, несмотря на цветовую маркировку. Большинство современных мультиметров имеют красный и черный свинец с соответствующими цветами на корпусе блока. Другими словами, если у вас есть цветные провода, подключите черный к черному разъему и сделайте то же самое с красным. Таким образом, вы можете быть уверены, что на этом пути не будет ошибок.

По правде говоря, большинство устройств просто не дадут никаких результатов, если провода не подключены к правильной розетке.

Кроме того, у большинства моделей есть пара розеток на корпусе. Другие порты используются для измерения силы тока и напряжения. Один порт сопротивления обычно имеет маркировку 9.0130 «COM» (общий) , тогда как другой помечен греческой буквой Омега (Ω) , которая является символом Ома.

Вставьте черный провод в разъем COM, а красный — в разъем с маркировкой Omega.

Выбор диапазона

Чтобы получить точные показания, необходимо сначала выбрать соответствующий диапазон . Этот конкретный шаг может быть довольно неприятным, особенно если вы не уверены, какой диапазон выбрать. Общий спектр может варьироваться от 1 Ом до мегаом (миллион).

Некоторые современные устройства имеют режим автоматического выбора, а большинство других — нет. Если у вас нет измерителя с автоматическими функциями, вы можете найти соответствующий диапазон, используя простой метод, описанный ниже –

• Начните со средних настроек диапазона <= 20 кОм
• Контакт одного конца компонента с одним выводом и наоборот
• Если отображаемое сопротивление равно нулю (0), диапазон слишком велик
• Если отображаемое сопротивление равно OL (перегрузка), диапазон слишком низкий
• Если отображаемое сопротивление является числом, отличным от 0, устанавливается диапазон

Не забудьте проверить применяемый диапазон при считывании значений. Например, если вы получили значение 30 и выбрали шкалу кОм, это означает, что значение равно 30 кОм, а не 30 Ом.

Чтобы перепроверить показания, попробуйте уменьшить диапазон и посмотрите, получите ли вы похожие или одинаковые результаты. Кроме того, если вы стремитесь к более высокой точности, используйте более низкие масштабы.

Подтверждение результатов

После того, как вы нашли правильный диапазон, пришло время для окончательного чтения. Это не сильно отличается от предыдущего шага, за исключением того, что теперь у вас есть правильный спектр .

Поместите один провод на один конец, а другой — на другой конец измеряемого компонента. Подождите, пока числа перестанут колебаться, и как только они это сделают – должно отображаться сопротивление.

Всегда помните, на каких весах вы находитесь. Например, если вы получаете показание 0,1 на килоомной шкале, это означает, что сопротивление компонента составляет 0,1 кОм.

Выключите прибор

По завершении выключите мультиметр.

Если вы ищете дополнительную информацию о мультиметрах или обзоры цифровых мультиметров , пожалуйста, ознакомьтесь с нашей информацией.

Измерение сопротивления с помощью аналогового устройства

Выберите элемент

Первый шаг одинаков независимо от типа используемого мультиметра. Выберите компонент, сопротивление которого вы хотите измерить, и исключите его из схемы . Опять же, вы можете измерять значения, пока компонент интегрирован в схему, но результаты будут непоследовательными и неточными.

Вставьте щупы в необходимые гнезда

Как и цифровые устройства, аналоговые также имеют несколько портов. Очень важно, чтобы вы вставляли провода в правильные порты, иначе вы не получите никаких показаний. Есть два способа сделать это правильно — по цвету или по маркировке .

Если в устройстве есть порты с цветовой маркировкой, вставьте соответствующие цвета — это просто. Красный провод входит в красный порт, а черный – в черный порт.

Если разъемы не имеют цветовой маркировки, вставьте черный провод в COM-порт, а красный — в разъем, обозначенный символом Ом .

Определение диапазона

Определение диапазона мало чем отличается от метода, используемого с цифровыми единицами измерения. Самая большая разница в отображении . Если вы не уверены в диапазоне, вы можете использовать вышеупомянутый метод еще раз с небольшими отличиями.

• Если стрелка колеблется по шкале и останавливается на определенном значении, вы нашли правильный диапазон.
• Если стрелка качается влево, установленный диапазон слишком мал. Обнулите мультиметр и начните с увеличенного диапазона.
• В случае, если стрелка качается в правую сторону, необходимо уменьшить диапазон и повторить попытку после повторной обнуления прибора.
• Не забывайте сбрасывать аналоговый мультиметр всякий раз, когда вы проводите новые измерения. Самый простой способ сделать это — соединить оба конца проводов вместе.

Проведение измерений

Прикоснитесь к противоположным концам компонента обоими выводами, как вы делали это на предыдущем шаге. Имейте в виду, что сопротивление на аналоговом блоке обычно идет справа налево.

Правая сторона равна нулю, тогда как крайняя левая сторона обычно составляет около двух кОм, в зависимости от модели. Вы также должны иметь в виду, что на экране есть несколько шкал, что означает, что вы должны оставаться сфокусированными и читать правильную .

Чтение результатов

После того, как вы коснулись компонента и убедились, что шкала правильная, стрелка должна указывать на правильное значение. Следовательно, если вы установили диапазон на 100 Ом, а стрелка останавливается на цифре 8, это означает, что сопротивление в этом случае составляет 80 Ом.

Чтение результатов довольно просто, но многие люди не знают, как это сделать, потому что не знают, к какой шкале обращаться. Одной из распространенных ошибок является неучет префикса «мега» или «кило». Другими словами, если вы видите, что стрелка останавливается на цифре 5, это не означает, что сопротивление равно 5 Ом. Вместо этого это означает, что это 5 x выбранный вами масштаб .

Например, если вы выбрали килоомы и получили значение 5, это означает, что сопротивление равно 5000 Ом или 5 кОм.

Не забудьте установить напряжение на верхний диапазон

После завершения работы с аналоговым мультиметром убедитесь, что шкала напряжения установлена ​​на максимальное значение . Это предотвратит возможные повреждения, если кто-то после вас решит использовать прибор и не проверит ранее установленный диапазон.

 Заключение

Как видите, любой может измерить сопротивление мультиметром, если знает, как это делать правильно. Неправильное использование мультиметра в некоторых случаях может быть опасным, но самая большая опасность, с которой вы сталкиваетесь, — это поломка самого устройства при проведении измерений с выбранным неправильным спектром шкалы.
