Основной бит.

Паяльники бывают разных типов. Наиболее распространенным является подключаемый модуль, и это то, что вы обычно видите. Существуют также газовые паяльники и паяльники с зарядкой от USB, которые позволяют работать там, где нет сети переменного тока.

Я использую газовый паяльник (он отлично подходит для работы с автомобилями и электронными гаджетами), но я рекомендую начать с паяльника, который подключается к сети переменного тока.

Припой

Выбор припоя.

Обычно при покупке паяльника вы получаете немного припоя, но по моему опыту, это хлам, с которым трудно работать и который разочаровывает как новичков, так и экспертов.

Рекомендую приобрести приличный материал от MG Chemicals.

Также:   У этой умной отвертки есть два интересных скрытых приема

Не беспокойтесь обо всех терминах, которые вы видите. 60/40 означает, что это 60 процентов олова, 40 процентов свинца, а «флюсовая сердцевина» означает, что внутри припоя есть флюс, который действует как очищающее средство для соединения, удаляя такие вещи, как масла и коррозию, и обеспечивая приятный внешний вид. , чистый стык.

Примечание о свинце: Да, многие припои содержат свинец, опасный для здоровья. Вы можете получить бессвинцовый припой, но с ним труднее работать. Тем не менее, если вы хотите избежать воздействия свинца, то это путь для изучения.

Коврик для пайки A

Холодный синий силиконовый коврик для пайки.

Не надо паять на лучшем мамином столе. Как бы вы ни были осторожны, вы оставите след от ожога (спросите меня, откуда я знаю).

Силиконовый коврик для пайки — идеальная рабочая поверхность. Он не горит и не плавится, его легко чистить.

Ножницы прецизионные

Ножницы прецизионные боковые.

Удобен для… ну, обрезки вещей.

Что бы вы ни делали, не используйте для этого самые лучшие кухонные ножницы.

Салфетка для чистки жала

Салфетка для чистки жала паяльника.

Жало паяльника загрязняется при использовании, а очиститель жала — это инструмент, который вы используете для его очистки.

Это просто абразивная подушечка, сделанная из латунной проволоки, которую вы используете для протирания жала — вы можете сначала добавить немного припоя, так как это помогает в очистке жала.

Дополнения

Вот несколько дополнений, которые могут пригодиться вам по мере вашего продвижения в паяльном путешествии.

Станция горячего воздуха

Если вы начинаете работать с небольшими компонентами для поверхностного монтажа, что чаще всего встречается в современной электронике, то станция горячего воздуха начинает приносить пользу.

Вместо того, чтобы использовать горячий наконечник для плавления припоя, он плавится горячим воздухом. Пайка с использованием термовоздушной станции немного более продвинута. Я рекомендую сначала освоиться с паяльником, потому что большая часть того, что вы узнаете здесь, будет вам полезна при использовании станции горячего воздуха.

Присоска для припоя

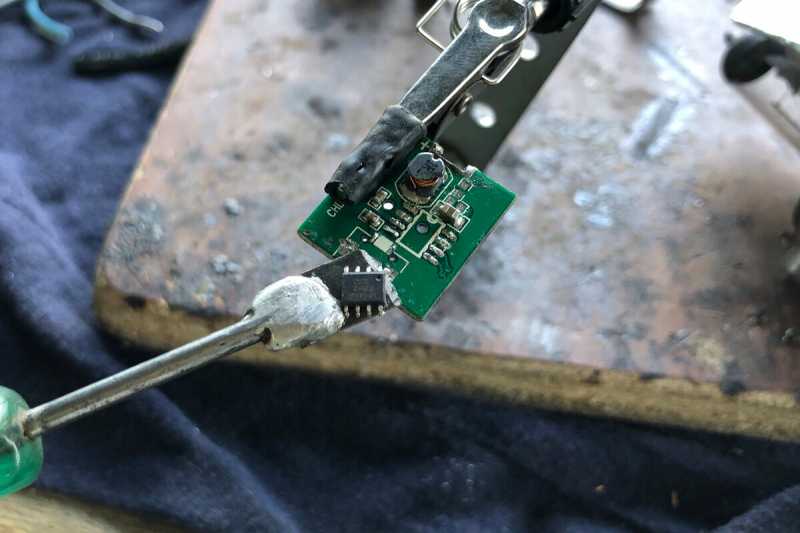

Отличный инструмент для ремонта. Присоска для припоя, как следует из названия, представляет собой поршень с пружинным приводом, который всасывает припой.

Вы нажимаете на присоску сверху вниз, расплавляете припой на компоненте, который хотите удалить, кладете кончик присоски на расплавленный припой и нажимаете кнопку, чтобы активировать присоску.

Это очень полезно.

Более дешевая альтернатива – использовать демонтажную оплетку – тонкую медную оплетку, пропитанную флюсом, который при вдавливании в горячий припой поглощает его.

Флюс

Возможно, вы помните, что рекомендуемый мной припой имеет флюсовый сердечник. Флюс очищает соединение при пайке, обеспечивая прочное паяное соединение.

Также: Эти удобные инструменты могут диагностировать и починить ваш сломанный iPhone

Хотя это все, что нужно большинству людей, иногда полезно добавить немного дополнительного флюса, потому что это может улучшить паяное соединение (особенно при пайке вещей, которые могут быть немного грязными или корродированными).

Вы можете купить флюс в шприц-ручке или в шприце-дозаторе. Раньше я часто использовал ручки для флюса, но теперь я перешел на использование флюса в шприце-дозаторе.

Тиски или “руки помощи”

Иногда вам нужна дополнительная рука или три, чтобы удерживать предметы на месте во время пайки.

Теперь, когда у вас есть все инструменты, вот как паять, разбитый на несколько простых шагов.

С чего начать пайку

Не обрезайте выводы компонентов перед пайкой.

Пайка соединения занимает всего несколько секунд.

Обрезной компонент для придания профессиональной отделки.

Советы и рекомендации

Вот мои советы и рекомендации, как быстро стать опытным паяльщиком.

Много практиковаться

Практика — вот что делает совершенство. Ярлыков нет.

Паяйте как можно больше. Рекомендую покупать наборы для пайки. Их весело собирать (и вы узнаете много нового об электронике, собирая наборы), и если вы что-то испортите, это не имеет значения, потому что обычно их легко починить.

Паяное соединение выглядит плохо? Повторить

Если сначала у вас не получится… попробуйте еще раз.

Плохую пайку всегда можно исправить, попробовав еще раз. Обычно достаточно тепла и небольшого количества припоя.

Если проблема заключалась в слишком большом количестве припоя, удалите его с помощью оплетки для удаления припоя и повторите попытку.

Не забывайте наносить припой на нагретый стык

Я видел, как некоторые люди пытаются расплавить припой на жало паяльника, а затем переносят его на стык.

Это не работает и создает соединения низкого качества.

Всегда нагревайте соединение и наносите припой на соединение.

Регулярно очищайте жало паяльника

Делайте это часто — например, каждые несколько минут.

Регулярно очищайте жало паяльника.

Не торопитесь

Пайка — это не то дело, с которым можно спешить (или, по крайней мере, не следует). Это определенно ситуация, когда больше спешки означает меньшую скорость.

Также: Я уронил наушники AirPods Pro в кофе. То, что я сделал дальше, сэкономило мне 250 долларов

Кроме того, проверьте свои суставы. Начните с проверки их по мере продвижения, но по мере того, как вы станете более опытными, вы сможете выполнить серию паяных соединений, а затем проверить их, когда закончите.

Развлекайся

Чем больше удовольствия ты получаешь, тем больше ты будешь паять и тем быстрее научишься.

См. также

Научитесь паять. Руководство для начинающих по пайке

Узнайте, как безопасно паять с помощью нашего руководства, в котором вы найдете советы по методам пайки для различных сценариев.

Что такое пайка?

Многие люди, от профессионалов в области электротехники до мастеров-любителей, регулярно используют технику, известную как пайка, для выполнения рутинных задач по сборке, техническому обслуживанию и поиску и устранению неисправностей всевозможных предметов и оборудования на рабочем месте или дома.

Пайка особенно часто требуется для работ, связанных со сборкой схем, сборкой печатных плат и электронным прототипированием. Однако он также может оказаться чрезвычайно полезным и эффективным методом соединения двух или более поверхностей вместе в широком диапазоне других, более общих применений.

Обзор паяльного оборудования

Что означает пайка?

Короче говоря, пайка является распространенным и довольно простым методом крепления или соединения различных типов материалов и компонентов друг с другом. Процесс осуществляется с использованием небольшого количества металлического сплава, известного как припой, и нагретого ручного инструмента, называемого паяльником. Когда вы спаиваете элементы вместе, вы, как правило, используете горячий металлический наконечник утюга, чтобы расплавить небольшое количество припоя вокруг и между соединяемыми компонентами или поверхностями.

После охлаждения и затвердевания полученная пайка или соединение считаются постоянными. Он обеспечит надежное, электропроводящее (для схем) и водонепроницаемое (для сантехники) соединение между дискретными частями. Тем не менее, стоит отметить, что затвердевшие припои обычно можно легко переплавить и удалить повторным применением достаточного количества тепла. Это часто позволяет разделять или переделывать детали, которые ранее были спаяны вместе, по мере необходимости. Этот процесс известен как распайка, к которому мы вернемся позже.

В этом руководстве для начинающих мы предложим краткий обзор правильных методов пайки для нескольких различных сценариев и типов компонентов, а также дадим полезные советы о том, как безопасно и точно использовать паяльники и другие основные инструменты. Мы также обсудим, какие типы продуктов, комплектов и принадлежностей для паяльника лучше всего подходят для различных работ, ответив на некоторые основные часто задаваемые вопросы об общем использовании и обслуживании оборудования.

Безопасная пайка

Как и во всех работах, связанных с использованием потенциально опасных инструментов или условий, безопасность всегда должна быть главным приоритетом при подготовке к паяльным работам. Как всегда, это включает в себя проверку наличия необходимых средств индивидуальной защиты перед началом работы. Это также означает, что окружающая территория должна быть хорошо подготовлена ​​и свободна от ненужных опасностей, насколько это практически возможно.

Кроме того, важно знать основные принципы безопасной пайки перед выполнением каких-либо работ. Для начинающих существуют различные аспекты безопасной пайки, о которых вам необходимо знать, чтобы паять правильно, представляя минимальный риск для себя, своих инструментов и окружающей среды.

Самой очевидной опасностью является жало паяльника, которое должно сильно нагреваться для выполнения своей основной функции. Даже базовые модели, которые подключаются непосредственно к настенной розетке и не имеют ручного контроля температуры (обычно это функция паяльных станций, позволяющая точно настроить производительность утюга), обычно очень быстро нагреваются примерно до 400 градусов по Цельсию. Он достаточно горячий, чтобы вызвать серьезные ожоги при неправильном обращении.

Более продвинутые модели и различные дополнительные аксессуары могут иметь ряд надежных встроенных функций безопасности. Тем не менее, даже версии, купленные как часть комплексного комплекта паяльника, могут нести в себе большой потенциал, чтобы нанести серьезную и долговременную травму при небрежном использовании.

В дополнение к экстремальному нагреву, есть несколько других потенциальных опасностей, на которые следует обратить внимание при пайке. В частности, важно знать, что сам припой может иногда «выплевывать» при перегреве из-за воздушных карманов или загрязнений. Это означает, что защитные очки являются обязательными, особенно для начинающих.

Кроме того, большинство паяльных паст и компаундов содержат токсичные элементы, такие как свинец и канифоль. Всегда разумно надевать перчатки при работе с паяльным инструментом и материалами, а также перед началом работы обеспечить надлежащую вентиляцию рабочего места.

Контрольный список безопасности при пайке

• Внимательно прочитайте все инструкции по эксплуатации и правила техники безопасности и убедитесь, что вы осведомлены об общих рисках
• Внимательно прочитайте списки компонентов припоя и документацию. Обратитесь непосредственно к поставщикам или производителям, если на этикетке
недостаточно информации о потенциальной токсичности.
• Убедитесь, что ваше рабочее место чистое, опрятное, устойчивое и не содержит источников воспламенения
• Убедитесь, что вы работаете в хорошо проветриваемом помещении с подходящей системой удаления дыма
• Всегда носите защитные очки и термостойкие перчатки при работе с материалами
• Убедитесь, что вы используете правильный тип продукта для поставленной задачи — паяльники бывают разных размеров и мощности, часто предназначенные для определенных видов приложений
• Не используйте паяльник или другое электрооборудование с видимыми повреждениями корпуса инструмента, кабеля или вилки
• Всегда знайте, где находится ближайший к вам огнетушитель и пути эвакуации

• Никогда не пытайтесь припаивать цепи, клеммы, соединения или компоненты под напряжением/питанием
• Держите под рукой принадлежности для чистки паяльника, такие как проволочные подушечки и влажные губки для припоя, следя за тем, чтобы жало паяльника не скапливалось во время использования, насколько это возможно
• Никогда не прикасайтесь к паяльнику нигде, кроме изолированной ручки (иногда называемой «палочкой»)
• Всегда используйте пинцет и/или перчатки для удерживания поверхностей и компонентов, которые паяются (или недавно паивались!)
• Опасайтесь разбрызгивания расплавленных сплавов и всегда носите защитные очки во время плавления припоя
• Всегда возвращайте утюг на подставку или подставку, когда он не используется — никогда не кладите его непосредственно на рабочую поверхность, стол или скамью
• Убедитесь, что подставка достаточно утяжелена или достаточно устойчива, чтобы ее нельзя было легко опрокинуть, если вы случайно зацепитесь за кабель. Если это произойдет, не пытайтесь поймать утюг во время падения
• Если вы получили ожог, немедленно подержите его под холодной проточной водой не менее 10-15 минут, прежде чем выполнять необходимые процедуры первой помощи
• Всегда выключайте паяльник или станцию ​​через розетку, если вам необходимо оставить ее без присмотра в какой-либо момент

Методы пайки для различных задач

Несмотря на то, что существует множество советов, приемов и эмпирических правил для общих работ по пайке, которые применимы более или менее универсально, независимо от типа выполняемой работы, некоторые специфические исправления требуют более индивидуального подхода. Вы также можете купить широкий ассортимент переходников и дополнительных приспособлений для паяльника, которые сделают определенные виды работ намного проще и эффективнее.

В приведенных ниже разделах мы перечислили несколько различных областей, типов и методов пайки, с которыми полезно ознакомиться, если вы хотите научиться выполнять более широкий круг задач пайки.

Для большинства людей «повседневная» задача пайки может заключаться в исправлении или улучшении существующего электрического соединения. Очень часто для этого может потребоваться знание того, как паять провод или, точнее, как спаять два провода вместе. В целом это можно рассматривать как довольно стандартный, распространенный пример пайки, и, как правило, это вполне достижимо с использованием базового набора обычных инструментов и материалов.

Когда дело доходит до знаний о том, как паять печатные платы, стоит отметить, что существует несколько различных методов, используемых специально для пайки электронных устройств, в частности для добавления компонентов в печатная плата (PCB). Большинство компонентов печатных плат предназначены для монтажа одним из двух способов: либо методом сквозного монтажа, либо методом поверхностного монтажа. Правильный подход к любому конкретному сценарию будет зависеть от типа платы и компонента, с которым вы работаете.

Альтернативная работа требует умения правильно паять медную трубу. В отличие от большинства других видов пайки соединений (в частности, электромонтажных работ и работ с печатными платами), целью пайки медных труб часто является получение герметичного соединения. Цель состоит в том, чтобы в конечном итоге получить надежный и постоянный поток воды через две или более трубок.

Для этого требуется совсем другой набор инструментов и методов, чем стандартная настольная пайка. В частности, вам, вероятно, понадобится либо газовая паяльная лампа, либо специально разработанный сантехнический паяльник для приложений, связанных с воздуховодами и трубопроводами. В результате физический процесс фактического нагрева и герметизации соединения припоем также отличается.

Паяльные жала и компоненты

Сменные паяльные жала хорошего качества являются одними из наиболее важных частей паяльника и основным элементом любого хорошо укомплектованного набора. Они выполняют основную работу во время пайки, передавая тепло от железа к сплаву, чтобы расплавить его и позволить ему течь в соединения между двумя компонентами или заготовками.

Эти наконечники доступны в различных размерах и формах для конкретных задач и также иногда называются «насадками». Некоторые из самых популярных разновидностей жал для паяльника можно найти ниже.

Жало для паяльника

Коническое жало для паяльника

Коническое жало для паяльника представляет собой насадку стандартной формы для общего применения. Это также удобно для достижения точности в деликатной электронике.

Посмотреть все

Жала для паяльника с долотом

Еще один распространенный тип наконечника — долото, часто используемое для пайки проводов. Широкий плоский конец способствует более равномерному отводу тепла и пайке.

Посмотреть все

Жала для паяльника со скосом

Наконечник паяльника со скошенной кромкой, также известный как наконечник копыта, расположен под углом, чтобы обеспечить большую площадь поверхности. Этот наконечник идеален для пайки волочением и работ, требующих больших количеств сплава.

Посмотреть все

Ножевые паяльные жала

Нож, также известный как лезвие паяльного жала, имеет уплощенный кончик с острым краем. Этот параметр полезен для доступа к узким зазорам, а также для удаления припоя и материала.

Часто задаваемые вопросы

Паяльник является основным ручным оборудованием, используемым в процессе пайки, в котором небольшое количество легкоплавкого металлического сплава, известного как припой, нагревается до высокой температуры с помощью наконечника паяльника. Паяльники обычно подключаются к настенной розетке, чтобы отводить тепло электрически через удлиненный металлический наконечник, содержащий нагревательный элемент.

Паяльная станция является основой чуть более продвинутой установки, добавляя отдельный блок управления к автономному паяльнику. Это позволяет пользователям набирать диапазон конкретных температур для различных видов работы либо в цифровом виде, либо с помощью циферблата (первый вариант в наши дни гораздо более распространен). Также можно приобрести различные аксессуары для паяльных станций, предоставляющие ряд дополнительных расширенных возможностей, функций и преимуществ для большинства паяльных станций базовой модели.

Припой представляет собой металлический сплав с низкой температурой плавления, используемый вместе с паяльником для постоянного соединения двух металлов с более высокой температурой плавления. Большая часть припоя поставляется в виде намотанной проволоки или, реже, в виде гранул, с диапазоном диаметров или калибров, доступных для различных применений и соединений.

Паяльные пасты идеально подходят для использования на печатных платах и ​​для соединения электронных компонентов с поверхностным монтажом — это липкий, не капающий состав, который часто наносится на плату путем печати или окраски. Гранулы припоя также доступны для определенных типов паяльных машин и тиглей для лужения.

Существует множество различных типов принадлежностей для чистки паяльника, доступных в Интернете, и они составляют важную часть любого набора — правильная, регулярная очистка и уход за жалом паяльника (как во время, так и между работами) является ключом к достижению наилучших результатов. и разработка более безопасной и эффективной техники пайки.

Примеры чистящих средств, которые должны быть частью вашего комплекта для паяльника , включают:

• Железные щетки
• Губки для чистки паяльника (бывшие влажные)
• Металлическая шерсть (используемая в сухом виде) – часто называемая «латунной губкой»
•  Усовершенствованные наборы для очистки наконечников также могут оставлять тонкий слой припоя на наконечнике в процессе очистки, что помогает предотвратить окисление инструмента с течением времени и увеличивает срок службы сменных наконечников

Демонтаж — это процесс удаления затвердевшего припоя с ранее паяного соединения, поверхности или компонента. При достаточной осторожности и опыте это можно сделать с помощью обычного утюга, однако существует ряд специальных инструментов и приспособлений для демонтажа, которые значительно облегчают и делают работу более аккуратной. К ним относятся:

• Оплетка (или фитиль) для отпайки
• Демонтажные пистолеты и насосы
• Насадки для демонтажного пистолета
