Второй вариант: заземление в ванной

Как установить заземление на стиральной машине в ванной, если на щитке не предусмотрено специальных контактов? Используйте способ уравнивания потенциалов. Дело в том, что в ванной есть масса предметов, которые проводят электрический ток. Чтобы получить небольшой электрический разряд, вам не обязательно прикасаться к корпусу СМА – достаточно потрогать смеситель. Мы предлагаем соединить все предметы, которые проводят ток, металлическими проводами – таким образом уравнивая потенциал.

Располагая СМА в ванной, нужно обязательно устанавливать влагозащитные розетки.

Однако этого недостаточно. Для стиральной машины без заземления дополнительно устанавливается УЗО. Также необходим щиток-автомат. В случае сбоев и перегрузок щиток просто выбьет, что сохранит от порчи вашу технику. Конечно, не обошлось без домашних мастеров, которые придумали свой способ уравнивания. Он гораздо дешевле, так же эффективен, но против техники безопасности и имеет свои недостатки. В данном случае заземляющий провод стиралки закрепляется на металлической трубе или батарее.

Довольно сомнительный вариант, поскольку трубы быстро разрушаются под воздействием электричества. Это повлечет дополнительные расходы на их замену.

Многие сомневаются: можно ли занулять стиральную машину? Этот вопрос актуален, когда на щитке нет заземляющего провода. В таком случае есть вариант подключить провод к нулевой фазе. Однако этот способ не является безопасным. Вам решать какой вариант использовать в квартире. Одно точно – стиральная машина без заземления рано или поздно станет причиной неприятных ситуаций.

Заземление машинки в частном доме

Если вам важно знать, как заземлить стиральную машину в частном доме, то сделать это можно так же, как и в квартире – следуйте вышеописанным способам. Однако есть еще один вариант. Жителям частного сектора можно самостоятельно организовать заземление на улице. Для этого выделите свободный участок во дворе. Понадобится три металлические трубы. Обычно для этих целей используют трубы от старых кроватей, длиной не менее 1,5 метров. Далее поступите так:

• Установите трубы в землю, на глубину не менее 2 метров. Расстояние между ними должно составить от одного до полутора метров.
• Установка производится так, чтобы 15 сантиметров трубы остались торчать над землей. К ним привариваются металлические пластины.
• К этой конструкции подводится провод заземления, который приваривается к одной из пластин.
• Другой конец провода подводится к распределительному щитку и подключается к шине РЕ (заземление).

Если на вашей стиралке имеется специальный болт, можно подвести провод к нему, а не к щитку. Бывают случаи, когда машина бьется током по причине поломки. Поэтому, прежде чем приступить к выполнению работ, осмотрите стиралку на момент повреждений проводки. Ведь если не заменить поврежденный участок, в проведении работ просто нет смысла. Заземление в любом помещении должно быть организовано с помощью трехжильных проводов. Проводить их следует от щитка ко всем розеткам. Остальные варианты хоть и действенны, но опасны для здоровья. Если вы не разбираетесь в электрике, лучше вызвать специалиста на дом. Для тех, кто решился на самостоятельную работу, видео по теме:

Как заземлить стиральную машину своими руками

Заземление стиральной машины, организованное с соблюдением всех правил безопасности, – самый верный способ продлить срок ее службы и обезопасить себя и близких. Многие устанавливают стиральную машину и, не раздумывая, включают ее в ближайшую розетку или шнур питания. Но подключение к электрическим коммуникациям не менее важно, чем подключение водопровода и слива, так зачем вспоминать об этом только тогда, когда машина сгорит или начнет бить током. Именно поэтому, мы поговорим о том, как сделать заземление своими руками.

Зачем заземлять стиральную машину?

Заземлять нужно не только стиральные машины, но и всю бытовую технику. Любая электрическая сеть состоит из двух основных проводов, которые называются «фаза» (она находится под напряжением) и «ноль». В сети с заземлением есть третий провод, он называется «земля».

Если машинку, оснащенную сетевым фильтром, включить в сеть без заземления, то на ее корпусе появляется остаточное напряжение 110 В, которое можно почувствовать при прикосновении к машине. В случае нарушения изоляции проводки стиральной машины на корпусе может появиться «фаза», а это уже 220 В, поэтому достаточно одного прикосновения, чтобы человека ударило током. А если машинка установлена ​​в ванной, то это вообще прямая угроза здоровью и жизни.

Кроме того, заземление спасает электронику машины при скачках напряжения, а также при попадании молнии в трансформатор или антенну на крыше здания. Именно поэтому так важно правильное подключение стиральной машины к заземлению, это безопасность для вас и вашей техники.

Как закрепить машину в квартире?

Подключение стиральной машины к электрической сети будет зависеть от времени постройки здания. В новостройках проблем с заземлением и техникой безопасности возникнуть не должно, так как при их постройке заземление уже организовано, а электропроводка имеет третий заземляющий провод. Бытовая техника, в том числе стиральные машины, уже имеет трехжильный кабель. Этого достаточно, чтобы стиральную машину не ударило током.

Совсем другое дело, если вы живете в доме советской постройки. Здесь вам предстоит решить серьезную проблему либо самостоятельно, либо обратиться к электрику, который все сделает за вас. Есть два варианта решения проблемы с заземлением.

Первый вариант предполагает организацию заземления от электрощита, к которому подходит электричество и от которого идет в квартиру. Работа заключается в следующем:

1. В щите установлены две шины: нулевая (N) и земляная (PE). Из них будет производиться проводка для бытовой техники и освещения.
2. От розетки для стиральной машины прокладываем трехжильный провод с медным сечением. Подключаем провода следующим образом. Нулевой провод (синий) к шине N, фазный провод (красный) через автомат и УЗО – к фазному проводу счетчика, провод заземления (желто-зеленый) подключается к шине РЕ. Запрещается подключать заземляющий провод розетки к нулевому рабочему проводу.

Важно! Не забывайте отключать электроэнергию при работе с проводами.

Для правильной прокладки электрокоммуникаций потребуются не только пассатижи, индикаторная отвертка, трехжильный провод, розетка заземления, острый нож, а также терпение и аккуратность. Если такая работа кажется слишком сложной, то лучше обратиться к специалисту.

Внимание! Этот способ заземления является законным и наиболее надежным.

В некоторых старых домах возможно вообще отсутствие заземления, то есть в щите отсутствует заземляющий провод, как мы рассматривали в предыдущем случае. Кроме того, нет возможности организовать такое заземление, если вы живете на 5 этаже. Как защитить машину от скачков напряжения и себя от «удара током». В этом случае проблему можно решить, организовав систему уравнивания потенциалов. Что это?

Если стиральная машина установлена ​​в ванной, то при одновременном прикосновении двух токопроводящих предметов через тело человека будет проходить ток. Система уравнивания потенциалов предполагает, что все предметы, проводящие ток, соединены между собой металлическими проводами. В этом случае, если, например, вы коснетесь крана и стиральной машины, то ток через вас не потечет.

Помимо этой системы, обязательно нужно установить УЗО и автомат в панель, чтобы стиральная машина отключалась и «фаза» не попадала на корпус стиральной машины в случае выхода из строя. Кроме того, при установке машинки в ванной нужно использовать влагозащищенную розетку, если таковой нет, то вообще отказаться от размещения «стиралки» в ванной.

При организации электропроводки необходимо использовать одножильные провода. При необходимости стыковку производить только в специальном ящике, тщательно все изолируя.

Более простой способ создания заземления – закрепить заземляющий провод от корпуса стиральной машины к аккумулятору или канализации. Однако сегодня это незаконно. Во-вторых, это небезопасно, так как при прикосновении к стояку даже соседи могут «почувствовать» ток. И в-третьих, на трубах могут образоваться трещины, что приведет к затоплению. Поэтому этот метод лучше не использовать!

Заземление в частном доме

Прокладка электропроводки с заземлением в частном доме аналогична тому, как это делается в квартире, как описано выше. Это также сделано относительно электрического щитка. Отличие в том, что само заземление тоже нужно делать своими руками. Опишем этот процесс подробно.

1. Берем 3 металлические трубы длиной от 1,5 до 3 метров. Длина должна быть не менее глубины промерзания грунта.
2. Нижнюю часть труб затачиваем кувалдой, и в нижней части (третья часть всей трубы) делаем отверстия диаметром 5-10 мм.
3. Теперь нужно выкопать в земле яму глубиной примерно 0,5-0,6 м.
4. Далее трубы вбиваем в землю на расстоянии от 1 до 1,5 м, при этом оставляя 10-15 см трубы торчать над землей.
5. Берем 3 металлические пластины или арматуры длиной 1-1,5 м и соединяем торчащие из земли трубы сваркой.
6. К арматуре необходимо приварить заземляющий провод, который необходимо вывести в дом к месту установки электросчетчика.
7. Заземляющий провод подключается к шине РЕ, а от шины разветвляются грозозащитные провода на розетки и освещение.

Внимание! Летом при температуре воздуха 35 ⁰ С необходимо один раз в неделю заправлять почву солевым раствором, приготовленным из расчета 0,5 кг соли на ведро воды. При температуре 30 ⁰ При этом вы можете делать это один раз в месяц, это обеспечит распределение тока в сухой почве.

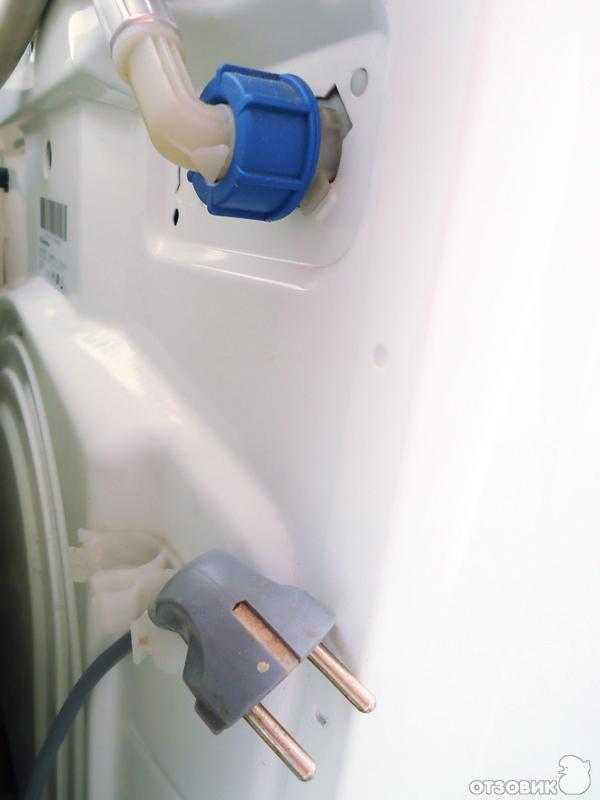

Провод заземления можно прикрутить к болту на задней стенке стиральной машины. Такой болт предназначен именно для этой цели.

Таким образом, надежное защитное заземление в квартире или частном доме можно организовать, только проложив трехжильный кабель от электрощита ко всем розеткам в квартире или доме. А затем вынос заземленного провода в поглощающую цепь. Все остальные методы ненадежны и не безопасны. Если делать заземление самостоятельно нет возможности и желания, то нужно пригласить специалиста. Лучше сделать один раз и честно, чем переделывать и вздыхать, что сгорела стиральная машина…

через щиток, в частном доме

Получить качественный и надежный помощник для стирки – это только половина битва: чтобы безопасно пользоваться новым бытовым прибором, нужно сделать правильное заземление стиральной машины. Многие для этого вызывают мастера из ближайшего сервисного центра, мы предлагаем все сделать самостоятельно. Необходимо придерживаться определенной методики, которая пошагово расскажет, как заземлить стиральную машину, даже если заземления в квартире нет.

Содержание

• 1 Вспомните теорию
• 2 Way Grandfath

  Многие пользователи даже не задумываются о такой проблеме, как заземление и уже много лет спокойно пользуются техникой, не подозревая, что подвергают своих близких риску поражения электрическим током. Только получив ощутимый удар, прикасаясь одновременно к телу машинки и крана на кухне или в ванной, начинают понимать, что заземление спасает от такой опасности всех проживающих в квартире.

  Основные причины срочного заземления следующие:

  1. Огромный риск получить электротравму – Сначала можно просто почувствовать легкое покалывание, но это уже считается очень тревожным сигналом.
  2. Существует мнение, которое подтверждают профессиональные электрики с большим стажем, что при отсутствии заземления вся встраиваемая электроника может выйти из строя до окончания гарантии. Нежные детали не терпят накопления статического заряда: приходится делать достаточно дорогой ремонт, а иногда приходится покупать новую стиральную машину.

  Не стоит ждать, пока что-то рванет или кто-то из близких получит удар током – все нужно делать вовремя.

  Если в квартире стали часто перегорать лампочки, после того как вы приобрели стиральную машину – это первый звонок, нужно срочно делать заземление.

  Перед тем, как делать заземление своими руками, внимательно осмотрите бытовые приборы на предмет целостности изоляционной защиты соединительного провода, нет ли внутри изношенных проводов. Очень часто причиной поражения электрическим током может быть повреждение изоляции , поэтому заземление не решит всех проблем.

  Если вы живете в доме со стационарными электроплитами , заземление уже есть – за это отвечает третий провод. Значит, вам повезло и ничего делать не нужно.

  Дедушкин способ

  Когда во всех домах были только металлические трубы водоснабжения и отопления, наши деды придумали довольно оригинальный способ: заземлять все электроприборы через подключения к аккумулятору. Этот метод был очень эффективным и был очень популярен в середине прошлого века.

  Однако при таком соединении имеется ряд недостатков:

  • довольно сомнительная законность из-за противоречий с элементарными правилами работы с электропроводкой, предписанными ГОСТ;
  • проблемы с трубами и батареями – от длительного воздействия статического электричества протечка ;
  • устраивает низкая надежность и есть риск поражения электрическим током.

  Некоторых жильцов вышеперечисленные факторы не пугают, им важно, чтобы им было удобно, поэтому они берут простой одножильный медный провод, зачищают виниловую защиту с двух сторон и делают незаконное подключение.

  При этом один конец соединяется с корпусом стиральной машины, а второй фиксируется на радиаторе ЦО или на подающей трубе с помощью обычного хомута . Очень многие собственноручно подписывают приговор о неизбежном затоплении соседей снизу из-за прорыва системы отопления в ближайшее время.

  Через электрощит

  Заземлять стиральные машины лучше через стационарный электрощит – это эффективно и цивилизованно. Для этого необходимо установить на автомат отдельную розетку специальной формы, а трехжильный провод пойдет на панель, где будет соединен с массой.

  Для выполнения работ необходимо подготовить простой набор инструментов:

  • пробоотборник с индикатором;
  • плоскогубцы с изоляторами на плечах;
  • специальный инструмент для зачистки концов проводов или острый нож;
  Изолента
  • и запас энтузиазма.

  Все проводники нужно подключать только в соответствующее им место – две шины и специальный переключатель, работающий в авторежиме .

  Безопасность электромонтажных работ написана на основе реальных случаев, иногда со смертельным исходом, так что не пренебрегайте.

  Заземление не считается сложной задачей, но если вы не знакомы с основами электроприборов и подобных сетей, то вам лучше обратиться к профессиональному электрику. Финансовые затраты будут небольшими, зато гарантия безопасного использования бытовой техники составляет 100%.

  При самостоятельной работе необходимо знать:

  1. На любом типовом электрощите есть две шины – нулевая (N) и заземляющая (PE), только от них делают разводку.
  2. Сделав необходимую разводку, нужно соединить провод следующим образом: синий соединить с шиной N, красный через УЗО с фазой счетчика, а желто-зеленый цвет с шиной РЕ.

  Помните, что именно этот метод заземления является легальным и исключительно надежным.

  Делаем заземление в частном доме

  Если у вас есть свой дом, где нет отдельного заземления, то вопрос как заземлить новую стиральную машину решается очень просто. Его дом — это отдельная крепость, где каждый хозяин может делать все, что хочет, но не в нарушение существующих норм ГОСТа. Перед началом работы обязательно посоветуйтесь с действующим электриком из числа знакомых или соседей, можно пригласить его из ЖЭКа.

  Внутренняя проводка должна быть выполнена так же, как и вышеописанные варианты, а подключение должно быть выполнено на вашей личной распределительной коробке . Частный дом имеет ряд преимуществ в организации заземления своими руками, место вокруг дома принадлежит вам и никто не будет против установки новой конструкции.

  Вот подробные шаги для самостоятельного выполнения заземления:

  1. Заготавливаем три отрезка старой водопроводной трубы длиной 1,5 м – максимальная длина должна быть не менее глубины, на которую грунт промерзает во время зимний период.
  2. Один конец заостряем, сделав конический спил, затем сверлим отверстие диаметром 5-10 мм на высоте одной трети от нижнего конца.
  3. Выкапываем яму глубиной 60 см и шириной 1,5 х 1,5 м.
  4. Трубы вбиваем на расстоянии 1,2 м друг от друга в виде треугольника так, чтобы верхний конец был на 15 см выше дна ямы.
  5. Берем уголок или арматуру, разрезаем на три части, меряем по концам перекрытых труб и соединяем всю конструкцию в единое целое.
  6. К верху привариваем грозозащитный провод от электрощита, расположенного в доме.
  7. Этот провод, выполненный из металлической проволоки большого сечения (не менее 0,5 см), подключается к шине РЕ.

  Заземление всей электрической сети дома сделано, засыпаем яму и укладываем дерн на место, размеры обозначаем любым удобным способом.

  Летом, когда начинается жаркий период, необходимо не реже одного раза в неделю поливать яму солевым раствором (полкило соли на большое ведро воды). Если температура ниже 30 ⁰ С – поливать раз в месяц. С помощью этого метода вы обеспечите равномерное распределение статического напряжения в сухом грунте.

  В заключение еще один небольшой совет: лучше один раз сделать надежное и правильное заземление, чем потом жаловаться, что вы не сэкономили дорогую бытовую технику, и она сгорела.

  Нужно ли заземлять бытовую технику

  Многие пользователи сомневаются в целесообразности заземления, но уверяем вас, что для безопасного использования необходимо заземлить все электрооборудование в доме – от чайника до бытовой техники типа стиральной машинка, холодильник или шикарный телевизор.

  Современные дома нового поколения имеют стационарное заземление – это можно определить по специальным трехфазным розеткам для подключения к общей сети. Дома более ранней постройки не были оборудованы заземлением, провод приходится прокладывать самостоятельно, поэтому как заземлить стиральную машину и каким способом это лучше сделать – вопросы достаточно актуальные.

  Вот несколько примеров для скептиков:

  1. Машина с сетевым фильтром при подключении к сети без заземления будет накапливать на корпусе напряжение 110 В; при прикосновении можно почувствовать сильное покалывание.
  2. При нарушении изоляционного слоя провода в корпусе уже будет 220 В – при прикосновении вы получите хорошую тряску, если блок установлен в ванной и вода залита на пол, то возможен летальный исход.
  Заземление
  3. обеспечивает защиту чувствительной электронной начинки от скачков напряжения, а также от ударов молнии в антенну на крыше здания.

  Именно поэтому вам необходимо правильно заземлить все электроприборы и оборудование в вашем доме – это безопасность для всех жильцов и установленных бытовых приборов.
