Какие трубы лучше для обвязки котельной

Замена и монтаж отопления

Какие трубы выбрать для котельной. Ну трудно сказать…  Начинать наверное нужно с консультации с мастером – монтажником отопительных систем.  Ниже будет приведена фотография с обвязкой твердотопливного котла очень грамотно.

Четкая лаконичная котельная! Котел обвязан танком на две тонны – не забываем что котел “ТТ” – А твердотопливнику нужно обязательно куда то сбрасывать тепло. На рисунке изображен шестидесяти киловатник 🙂  60 кВт время горения 4 часа.  За это время заряжается двух тонный танк теплом на весь день, до следующей топки.

Тепло распределяется по дому самотеком – через самотечный контур который видно на потолке. Он выполнен толстой трубой 60мм для достижение эффекта минимального сопротивления в момент протекания.

Котловой контур выполнен медной трубо на пресс фитингах. Фитинги не текут резинки не высохли все работает отлично! Медную трубу котлового контура утеплили для того что бы меньше тепла терялось, да и в котельной не холодно, так что отапливать нечего.

В контур самотека так же включен электрический котел который мы включаем ночью, что бы набрать тепла в танк и паралельно отапливаться батареями. Еще на обшитой алюминием стене можно видеть два коллектора теплых полов на первый и второй этаж в том числе теплый пол в двух санузлах.

Система энергонезависимая и не требует наличия электричества для того что бы прокачивать тепло по трубам. Тепло течет самотеком, достаточно только растопить печку.

Ну дальше не так интересно, но тоже можно почитать бла бла бла про то как подобрать трубы и какие трубы лучше для обвязки котла.

При выборе труб для обвязки котельной нужно распределить в котлы в первую очередь на две категории – газовые твердотопливные.  В дальнейшем речь пойдет об навесных котлах и напольных принадлежащих к категории “Газовые котлы” и отдельно обсудим трубы для обвязки твердотопливных котлов.

Стоимость монтажных работ по обвязке котлов в Нижнем Новгороде

Как обвязать котел – варианты. – начать можно с обвязки газовых настенных котлов, которые обвязать проще чем любой другой котел, по скольку для обвязки настенных газовых котлов не требуется ни установка насоса ни экспанзомата которые уже встроены внутрь настенного котла. Все это можно считать удобством на начальном этапе, пока котел новый и не нуждается в обслуживании и ремонте.  В том числе простота обвязки настенного котла так же самая простая – достаточно подвести трубы отопления и водоснабжения. Сами трубы могут так же быть абсолютно любыми и полипропиленовыми и металопластиковыми, не говоря уже о медных или из нержавейки. Все сгодится, потому что автоматика котла выдает дозированную температуру не требующую высоких температур в прикотловом контуре как это требуется для на твердотопливных котлах.

Теперь обсудим обвязку напольных газовых котлов и применимые или наиболее подходящие к ним трубы для обвязки. С напольными газовыми котлами, тоже самое что и с настенными – любые трубы хороши, главное не забывать устанавливать перемычку из максимально широкой трубы на перемычку обратки с подачей. Это нужно для эффективного прогревания камеры сгорания, что бы не возникало образования конденсата в дымоходе.

Что же касается твердотопливных котлов то у них особо актуальна проблема конденсата и возникновения ссажи в дымоходе и дегтя внутри котла. Для того что бы этого не было просто необходимо создать условия для скорейшего выхода котла на рабочую температуру при которой он сожрет всю ссажу и деготь. Это так же достигается установкой перемычки между подачей и обраткой сразу за котлом. А трубы для обвязки твердотопливного котла желательно брать металлические – медь или нержавейку, хотя бы для первичного котлового кольца, которое и будет обеспечивать максимальную температуру в камере сгорания за счет непрерывной циркуляции теплоносителя по малому кругу с наименьшим гидравлическим сопротивлением.

При обвязке твердотопливных котлов с высокой рабочей температурой  (не пиролизные) желательно использовать трубы не на пресс соединениях а на паяных или сварных соединениях хотя бы для прикотлового котнура, так называемого малого или прогревочного кольца системы отопления. Ведь недостаток труб из нержавейки на прессах в том что резиновые уплотнительные колечки когда нибудь высохнут и трубы могут начать подтекать в местах соединений.

Ремонт отопления | Воздушные пробки в батареях снизу Как убрать воздушную пробку из системы отопления

Монтаж отопления в частном доме цена, прайс на услуги. Установка твердотопливных котлов в Москве.

Системы отопления, работающие на твердом горючем, по экономичности уступают только газовым. Поэтому они являются оптимальным выбором, если нет возможности подвести магистраль к дому. Их главное преимущество – автономность.

У нас, например, вы сможете найти целый ряд интересных моделей, которые не требуют подключения к электричеству. Более продвинутые устройства с электронным управлением, работающие на пеллетах, дровах или угле, по удобству пользования и простоте в обслуживании могут превзойти даже электрические. При этом стоимость их эксплуатации в разы ниже за счет более доступного недорого топлива.

Цена-прайс на монтаж отопления в частном доме

Наименование работ	Единица измерения	Цена, рубли
Выезд специалиста по Московской области до 50 км от МКАД	Входит в стоимость работ при заключении договора	3 000
Выезд специалиста по Московской области от 51 до 100 км от МКАД		5 000
Выезд специалиста по Московской области более 100 км от МКАД		Договорная
Монтаж системы отопления, цены:
Радиатор отопления	за 1 точку	2 300
Водяной «теплый пол»	за 1 м2	600
Коллекторный шкаф	за единицу	4 000
Коллектор отопления	за единицу	4 000
Прокладка труб системы отопления (металлопластик, сшитый полиэтилен) до O32 мм	за 1 п. метр	100
Прокладка труб системы отопления (полипропилен, медь) до O32 мм	за 1 п. метр	150
Демонтаж/сборка отопительного прибора	за 1 точку	1 500
Котельное оборудование. Монтаж котельных:
Напольный газовый, дизельный котел: 20% от стоимости котла с горелкой, но не менее	за единицу	14 000
Твердотопливный котел: 20% от стоимости, не менее	за единицу	12 000
Напольный пеллетный котел: 15% от стоимости, не менее	за единицу	18 000
Буферная емкость	за единицу	13 500
Группа безопасности (котла, бойлера)	за единицу	1 450
Воздухоотводчик, манометр, термометр, термоманометр	за единицу	500
Расширительная емкость	за единицу	2 500
Трехходовой смеситель	за единицу	1 700
Привод смесителя	за единицу	2 300
Циркуляционный насос	за единицу	2 500
Крана шаровой, косой фильтр, обратный клапан	за единицу	400
Электрокотел до 9 кВт	за единицу	9 500
Настенный одноконтурный котел до 30 кВт	за единицу	11 000
Настенный двухконтурный котел до 30 кВт	за единицу	13 000
Напольный двухконтурный котел: 20% от стоимости котла, не менее	за единицу	17 000
Накопительный водонагреватель до 200 л	за единицу	9 500
Накопительный водонагреватель до 500 л	за единицу	11 000
Накопительный водонагреватель до 1000 л	за единицу	14 000
Монтаж и обвязка топливного бака	за единицу	5 000
Установка топливного фильтра	за единицу	1 600
Демонтажные работы		Уточняется после выезда специалиста
Установка трубы отвода отходящих газов от котла до дымохода	За 1 п. метр	2 000
Опрессовка котельного оборудования		4 500
Монтаж дымохода		Уточняется после выезда на объект
Монтаж системы отопления:
Подключение дополнительного контура без регулирования температуры теплоносителя	за единицу	2 500
Подключение дополнительного контура с регулированием температуры теплоносителя (пассивная регулировка)	за единицу	3 000
Подключение дополнительного контура с электронным регулированием и смесителем температуры теплоносителя	за единицу	6 000
Подключение электрического нагрева воды в бойлере до 5 кВт	за единицу	3 000
Подключение электрического нагрева воды в бойлере от 6 кВт	за единицу	6 000
Подключение панели управления и ТЭНа электрического нагрева теплоносителя котла ZOTA	за единицу	12 000
Монтаж системы водоснабжения и канализации:
Системы водоснабжения	за 1 точку	2 400
Распределительного коллектора водоснабжения	За единицу	4 000
Точки канализации	за 1 точку	1 900
Канализационного стояка	до 15 метров	5 200
Пуско-наладочные работы (газовые, дизельные, электрические котлы)
Настенный котел	За единицу	8 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon),1 контур только отопление	За единицу	12 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon),1 контур только отопление	За единицу	16 000.
Напольный котел до 60 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлера	За единицу	16 000.
Напольный котел от 70 до 170 кВт (protherm, ferroli, baxi, dakon), без автоматики (котел+бойлер) 1 контур отопления, 1 контур бойлера	За единицу	18 000.
Напольный котел до 60 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)	За единицу	20 000.
Установка комнатного регулятора	За единицу	2 000.
Установка и пуско-наладка погодозависимого регулятора (1 смесительный узел)	За единицу	8 000.
Установка и пуско-наладка погодозависимого регулятора (до 3 смесительных узлов)	За единицу	14000.
Напольный котел от 60 до 170 кВт (Vaillant, Viessmann, Buderus, De Dietrich), c автоматикой (котел+бойлер)	За единицу	25 000.
Каскадная автоматика (2 котла+бойлер)	За единицу	От 35 000.
Электрокотел до 6 кВт	За единицу	8 000.
Электрокотел от 8 до 30 кВт	За единицу	10 000.
Пуско-наладочные работы (пеллетные котлы)
Простая автоматика до 50 кВт (с контуром подмеса)	За единицу	14 000
Простая автоматикаот 60 кВт до 100 кВт (с контуром подмеса)	За единицу	16 000
Простая автоматика от 100 кВт до 200 кВт (с контуром подмеса)	За единицу	22 000
Погодозависимая автоматика до 50 кВт (1 контур отопления, 1 контур подмеса)	За единицу	18 000
Погодозависимая автоматика от 60 кВт до 100 кВт (1 контур отопления, 1 контур подмеса)	За единицу	22 000
Погодозависимая автоматика от 100 кВт до 200 кВт (1 контур отопления, 1 контур подмеса)	За единицу	26 000
Простая автоматикадо 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	18 000
Простая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	22 000
Простая автоматика от 100 кВт до 200 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	26 000
Погодозависимая автоматика до 50 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	20 000
Погодозависимая автоматика от 60 кВт до 100 кВт (котел + бойлер) (1 контур отопления, 1 контур бойлера, 1 контур циркуляции ГВС)	За единицу	25 000
Погодозависимая автоматика от 100 кВт до 200 кВт (котел + бойлер)	За единицу	30 000

Монтаж твердотопливных котлов: правила техники безопасности

• Устанавливать оборудование этого типа можно только в помещениях, оснащенных качественной системой вентиляции.
  Согласно требованиям безопасности, в течение часа воздух в котельной должен поменяться трижды. Также для работы приборов на твердом топливе обязательно наличие дымохода.
• В помещении, где находится котел, нельзя хранить взрывоопасные предметы и горючие вещества.
• Важно следить за уровнем воды в расширительном бачке и в системе. Если он снижается, необходимо ввести порцию теплоносителя. При недостатке жидкости и тем более при ее заборе из труб коррозии могут подвергнуться датчики температуры, что приведет к отказу системы регулировки и безопасности.
• Важно поддерживать в котле температуру, не приводящую к кипению воды и появлению пара. При нагреве теплоносителя более 90 градусов повышается риск гидроудара. О том, что вода перегрелась, вы можете узнать по характерному стуку.

Нюансы монтажа отопления под ключ

Все специфические требования, которые предъявляются к диаметру дымохода, параметрам помещения котельной и т. д., для каждой модели отопительного оборудования указывает производитель. Эти предписания зависят от мощности и типа техники.

Также перед установкой важно точно рассчитать размеры и прочность площадки, на которую будет инсталлироваться котел. Модели с чугунными топками весят очень много и требуют закладки фундамента или прочной бетонной стяжки.

Покрытие, на котором размещается агрегат, должно быть огнеупорным. Обычно в качестве такового используется стальной лист (минимум 0,6 мм).

Вместо него можно применить асбестокартон на менее 0,5 см в толщину. Также огнеупорная площадка монтируется перед топкой. Ее размеры не должны быть меньше чем 0,5х0,7 метра. Делается она из того же металла.

Чтобы соблюсти все правила техники безопасности, помещение для котла должно быть довольно просторным. Нужно, чтобы между лицевой панелью устройства и противоположной стеной обязательно остался проход не менее 1 метра. Также не менее 50 см должно отделять котел от других стен и препятствий.

Дымоход и труба для вывода дыма соединяются герметично. Пространство между ними нужно заполнить негорючим составом или глиной.

Для того чтобы система работала более эффективно, имеет смысл установить специальный накопительный бак. Он будет аккумулировать горячую воду. Такой буфер позволит снизить расход топлива, уменьшит риск поломок оборудования при перегреве.

Современные модели котлов, работающих на дровах или паллетах, могут оснащаться электроникой, вентиляторами, насосами и т. д. Поэтому важно предусмотреть поблизости от оборудования розетку для подключения к электросети.

С какими сложностями можно столкнуться в процессе самостоятельного монтажа?

Мы крайне не рекомендуем самостоятельно проводить установку отопительного оборудования любого типа.

Для монтажа газовых котлов необходимо иметь соответствующие допуски, делать это неспециалисту запрещено.

Однако и другие типы техники для обогрева требуют профессионального подхода. Небольшие ошибки, не заметные сразу, часто приводят к сбоям в работе системы, неэффективности отопления и даже к серьезным авариям. В конечном итоге сумма, которую вы отдадите за профессиональный монтаж, себя полностью оправдает. К тому же вы сэкономите немало времени и сил. Опытные мастера установят котел за несколько часов, проверят его, запустят. Узнать, сколько эта услуга будет стоить у нас, вы можете, связавшись с нами по телефону.

Цены действуют с 25.01.2013

Уточнить стоимость работ, а также заказать установку твердотопливного котла можно, позвонив консультантам Термо-Мира по телефону (495) 543-32-20. Работаем по всей Москве и в загородных районах!

Наши работы

Производители оборудования

Какие трубы лучше для обвязки котлов отопления + советы по монтажу

Автономным источником тепловой энергии, используемым в индивидуальных домах, чаще всего является отопительный котел, работающий на одном из видов топлива: уголь, газ или электричество. Важную роль в организации отопления играют трубы для котлов отопления, с помощью которых осуществляется их стяжка – сборка всех элементов в единую систему.

Сложность монтажа, стоимость монтажа и эффективность работы отопительного комплекса во многом зависят от вида трубной продукции. Поэтому к вопросу выбора труб нужно отнестись внимательно, согласитесь?

Мы расскажем, какими характеристиками обладают трубопроводы из разных материалов, укажем параметры системы отопления, которые необходимо учитывать при проектировании магистрали, а также дадим практические советы по монтажу коммуникаций.

Содержание статьи:

• Какие варианты труб можно использовать?
  • Качественные, но дорогие изделия из меди
  • Недорогие изделия из стали
  • Прочные и легкие полипропиленовые трубы
• Однотрубная и двухтрубная системы отопления
  • Вариант №1 – Однотрубная система
  • Вариант №2 – Эффективная двухтрубная схема
• Советы по монтажу
• Выводы и полезное видео по теме

Какие варианты труб можно I использовать?

При монтаже котла отопления могут использоваться элементы из металлов и полимеров. При выборе следует обращать внимание на такие характеристики, как теплоизоляционные свойства, простота монтажа и эксплуатации, долговечность, а также стоимость изделий.

Исходя из суммы этих критериев, для выполнения обвязки используются следующие типы труб.

Качественные, но дорогие изделия из меди

Медная обвязка встречается сравнительно редко, так как такие трубы достаточно дороги, а также требуют особого мастерства в прокладке.

В то же время конструкции из этого металла обладают рядом существенных преимуществ, а именно:

• хорошая теплоотдача;
• стойкость к коррозии и агрессивным веществам;
• устойчивость к замерзанию;
• высокая термостойкость.

Медь быстро и хорошо прогревается с минимальным количеством тепловой энергии; поэтому детали из этого материала будут постоянно выделять тепло при транспортировке теплоносителя.

Медные трубы способны выдерживать значительно более высокие температуры, чем пластиковые трубы (до +300°С), при этом практически не изменяются в размерах. Горячая жидкость может циркулировать и в стальных конструкциях, но в этом случае возрастает риск коррозии

Трубы из этого металла устойчивы к воздействию окружающей среды. Со временем их можно лишь покрыть тонким слоем оксида, что не влияет на эксплуатационные характеристики.

В отличие от труб из стали или полимеров, пластичные медные конструкции не разрушаются при замерзании в них теплоносителя.

К недостаткам можно отнести невозможность их использования для создания закрытых конструкций в воротах, а также уже упомянутую дороговизну.

Недорогая стальная продукция

Еще одним распространенным вариантом являются изделия из стали.

К их преимуществам относятся:

1. Высокая прочность , позволяющая легко передавать механические нагрузки.
2. Низкий коэффициент линейного расширения , благодаря которому длина деталей остается неизменной даже при сильном нагреве.
3. Высокая теплопроводность обеспечивает эффективную теплопередачу.

Недостатками, прежде всего, является склонность к коррозии, разрушающей металл, из-за чего подобные элементы нуждаются в окраске или покрытии антикоррозионным составом.

Недостатком стальных элементов является сложность укладки, требующая специального оборудования и профессиональных навыков. Изготовление конструкций из таких элементов нужно доверять специалистам

При выборе лучше отдать предпочтение нержавеющей стали: они дороже, но демонстрируют большую устойчивость к воздействиям окружающей среды и лучшие эксплуатационные характеристики.

Трубы полипропиленовые прочные и легкие

Подобные изделия из современных видов пластмасс получили широкое распространение благодаря множеству положительных сторон.

Основные преимущества:

1. Доступная стоимость : цены на такие изделия намного ниже, чем на металлические аналоги.
2. Легкий вес. Такие элементы очень мало весят, что позволяет сэкономить силы и деньги на их хранении, транспортировке и монтаже.
3. Простая установка . Пластиковые трубы легко собираются в готовые конструкции. С помощью даже неспециалист быстро устроит жгут.
4. Скорость циркуляции охлаждающей жидкости . В полипропиленовых трубах, даже если они имеют сложную форму, практически не происходит засорения. Это облегчает течение воды, скорость которой остается неизменной на протяжении всего периода эксплуатации (20-50 лет).
5. Хорошая устойчивость к высокому давлению . Это позволяет использовать пластиковые элементы даже в сложных условиях эксплуатации.

Основной недостаток – высокий коэффициент теплового расширения, из-за чего данные изделия при нагревании немного увеличиваются в длину. Для противодействия этому явлению необходимо принять меры, установив компенсаторы.

Полипропиленовые трубы позволяют создавать отопительные контуры любой степени сложности. Однако конструкции с большим количеством элементов затрудняют монтаж и отрицательно сказываются на эффективности системы отопления

Кроме того, существуют специальные варианты труб, к которым относятся армированные алюминиевой фольгой изделия с маркировкой PN 25 – их можно использовать в системах с давления до 2,5 МПа и температуре +95°С, а также армированные элементы PN 20, которые можно использовать при температуре +80°С и давлении 2 МПа.

Одно- и двухтрубные системы отопления

На выбор труб также влияет схема обвязки (одно-, двухтрубная), по которой движется теплоноситель.

На представленном рисунке схематически изображены однотрубная и двухтрубная системы отопления, каждая из которых имеет преимущества и недостатки (+)

Рассмотрим отличия монтажа обоих схемных решений.

Вариант №1 – однотрубная система

В этом случае от котла отходит “корма” – магистральная магистраль большого диаметра. Он одновременно служит и для передачи горячего теплоносителя, и для сбора уже остывшей жидкости.

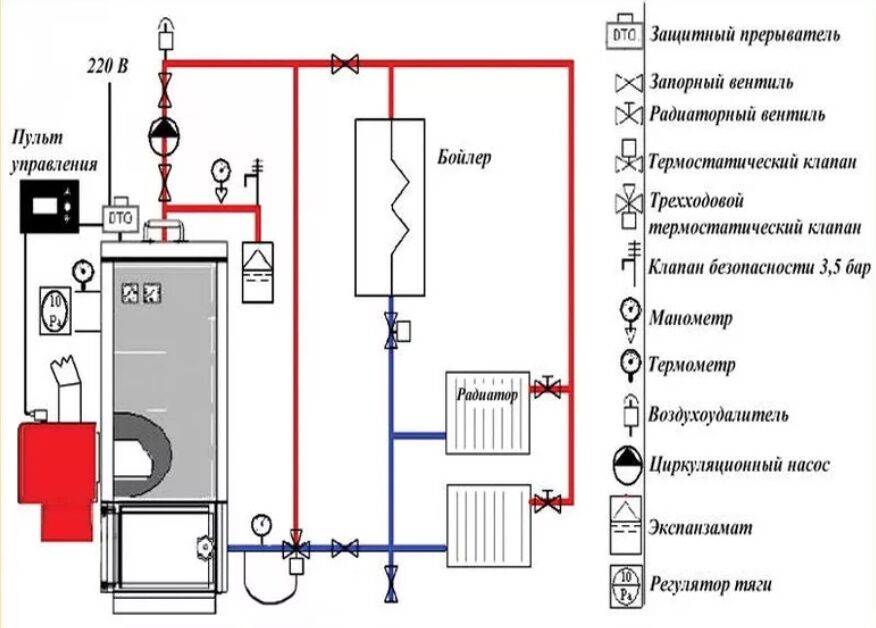

На рисунке показан один из контуров возможной обвязки котла, включая противоконденсатный насос и деаэраторную установку (+)

Радиаторы отопления последовательно подключаются к центральной артерии. Для этого используются две тонкие трубки, одна из них принимает теплоноситель, а вторая возвращает его.

В жидкость поочередно проходит через все радиаторы, передавая часть тепловой энергии на своем пути.

Две разновидности однотрубных конструкций

По конструктивным особенностям можно выделить два варианта системы: проточная и с байпасами. Проточная конструкция не предусматривает стояков, ограничиваясь непосредственным соединением радиаторов верхнего этажа с их аналогами, расположенными ниже.

При использовании данной схемы нельзя забывать о запрете на использование регулирующей арматуры, так как они могут затруднить доступ теплоносителя, идущего к приборам.

Такую систему легко внедрить, но она имеет ряд недостатков. Теплоноситель в контуре остывает достаточно быстро, к тому же ремонт или регулировка системы невозможна без полного ее отключения.

На этом рисунке хорошо видны особенности монтажа двух популярных разновидностей однотрубных систем (+)

Отопление также предполагает соединение радиаторов со стояками, отвечающими за снабжение сетей теплоносителем. При этом батареи отделены от цепи закорачивающими звеньями.

Распределение теплоносителя по всем подключаемым приборам осуществляется порционно практически одновременно, благодаря чему нагретая жидкость охлаждается значительно меньше, чем в проточных схемах.

При контуре отопления с байпасами возможна регулировка температуры и ремонт отходящего устройства без отключения системы.

Одноэлементный подбор

Наиболее популярным вариантом выполнения однотрубных схем отопления является стальная продукция, имеющая приемлемую цену и хорошие технологические характеристики. Они особенно распространены в многоквартирных домах старой застройки.

При монтаже труб необходимо соблюдать уклон, величина которого должна превышать 5 миллиметров на 1 погонный метр. Данная установка обеспечивает свободный перелив теплоносителя, который будет продолжаться даже в случае внезапного или планового отключения циркуляционного насоса.

Кроме стальных элементов для прокладки однотрубных систем можно использовать изделия из пластика. Благодаря меньшему гидравлическому сопротивлению полимерных труб можно использовать элементы меньшего диаметра.

Элементы большого диаметра (

Вариант №2 – Эффективная двухтрубная схема

Данный вариант схемы отопления предусматривает две магистрали: одна из них – «подводящая» – подает теплоноситель, который нагревается в котле, и вторая – «обратка» – собирает охлажденную жидкость, которая сбрасывается в отопительный агрегат.

При принудительной циркуляции нагретая жидкость поднимается по основному стояку, после чего распределяется по батареям, соединенным последовательно. При системах с естественной циркуляцией обратные стояки в конструкции не предусмотрены, а подключение устройств осуществляется с помощью верхнего электропроводка (+)

Данная модификация системы отопления предусматривает параллельное подключение батарей. Так как интенсивность циркуляции жидкости зависит от разницы температур между подающим и обратным шлангами, то самая холодная батарея прогреется быстрее, а, значит, температура во всех подключенных устройствах выровняется.

К преимуществам двухтрубных систем относятся:

• высокая скорость циркуляции теплоносителя;
• возможность создания скрытых систем с трубопроводами, скрытыми в стенах или полах;
• эффективность нагрева воздуха;
• гидродинамическая устойчивость системы;
• возможность легкого подключения устройства, используемого для регулировки подачи горячей воды.

Двухтрубные системы могут быть разных типов:

• с нижней или верхней разводкой;
• с попутной или тупиковой передачей теплоносителя;
• естественная и принудительная циркуляция (в последнем случае используется циркуляционный насос).

Двухтрубная система стоит значительно дороже однотрубной, а также сложнее в прокладке, чем последняя. В то же время этот вариант гарантирует более комфортные условия эксплуатации.

К недостаткам такой системы относятся такие факторы, как:

• двойное количество труб, необходимых для укладки конструкции, что значительно увеличивает ее стоимость и увеличивает время, необходимое для монтажа;
• необходимость применения различных типов регулирующей и запорной арматуры.

Несмотря на замечания, сделанные выше, считается предпочтительным решением, особенно если речь идет о сети, связанной с автономными котлами.

Работает с большей эффективностью и позволяет быстро добиться комфортного микроклимата. Обращает на себя внимание совместимость таких конструкций со всеми типами котлов и различными типами батарей отопления.

Конструктивные элементы для двухтрубных систем

При выборе деталей для возведения двухтрубных конструкций предпочтение лучше отдать полипропиленовым элементам, хотя можно использовать и другие варианты (медные, металлопластиковые), выдерживающие высокую температуру и давление.

Современные материалы и технологии дают возможность монтировать системы без применения сварки, устанавливать по принципу конструктора. Так как каждый изгиб трубы увеличивает гидравлическое сопротивление, следует избегать изгибов и стремиться укладывать трубы как можно ровнее

Трубы диаметром 50 мм оптимально подходят для линий подачи и сбора, которые подключаются к котлам. Из подобных деталей также изготавливаются стояки, к которым крепятся радиаторы.

Подключение к подаче и обратке батареи производится трубами различного диаметра, на выбор которых влияет количество секций:

• Трубы 1,5 дюйма необходимы для подключения 25-35-секционных радиаторов;
• 10-25 секций – 1 дюйм;
• менее 10 секций — три четверти дюйма.

Для предотвращения потери тепла все трубы и соединения должны быть изолированы.

Советы по установке

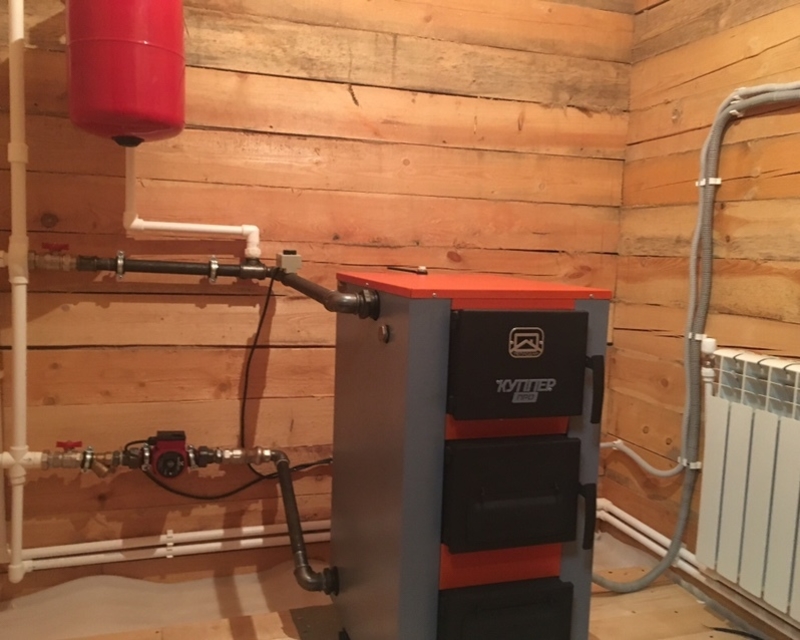

При обвязке котлов отопления следует соблюдать некоторые правила. Например, рекомендуется использовать полипропиленовые трубы, в маркировке которых указан класс эксплуатации 5, рабочее давление 4-6 атмосфер, номинальное давление (PN) 25 атмосфер и выше.

Во избежание изменения размеров трубопроводов ППР при проектировании следует предусмотреть установку компенсационных петель.

Для систем отопления предпочтительнее использовать армированные трубы, так как слой фольги снижает коэффициент теплового удлинения в два раза, а стеклопластика в пять раз

У полипропиленовых фитингов можно соединять с трубами в одиночной системе отопления с помощью свинчивания резьбы или методом холодной/горячей сварки. Резьбовой способ намного удобнее, однако и стоить он будет намного дороже из-за необходимости использования большого количества переходников.

Без резьбовых фитингов не обойтись, если есть необходимость соединить полипропиленовые трубы с металлическими деталями или расположить крепеж между элементами разного диаметра.

При сборке конструкций из труб и различной арматуры желательно использовать элементы из одного вида материала, в идеале, одного производителя. Это обеспечит единообразие характеристик продукта, что повлияет на надежность и долговечность системы.

Для удобной прокладки линейных систем и выполнения узловых соединений предназначен большой ассортимент фитингов: тройники, муфты, переходники и др.

Под холодной сваркой понимается использование специального клеевого состава, скрепляющего детали системы. В последнее время этот метод почти вышел из употребления, так как его результат недостаточно надежен.

Резьбовое соединение позволяет повторно использовать элементы конструкции: в случае возникновения проблем их можно разобрать, а затем снова прикрутить. Сварка позволяет монтировать более надежные системы, но они одноразовые: при малейшей неисправности конструкции ее нужно будет заменить.

Для сварки полипропиленовых труб большого диаметра (> 63 мм) целесообразно использовать стыковой способ, который выполняется с помощью специализированного приспособления. В этом случае можно обойтись без использования арматуры (+)

Для специального аппарата используется для пайки пластиковых элементов. При этом обе части конструкции одновременно нагреваются на насадке до температуры плавления 260°С, после чего прижимаются друг к другу, образуя надежное соединение.

При соединении армированных труб с фольгой слой металла необходимо загладить, чтобы он не мешал крепежным элементам, в то время как с элементами из стекловолокна этой операции можно смело избежать.

Пластик плохо сочетается с антифризом, поэтому в системах из полимерных элементов в качестве теплоносителя пригодна только нагретая вода.

При выполнении систем отопления все резьбовые соединения следует герметизировать паронитом или другим высокотемпературным герметиком, так как циркулирующий в них теплоноситель имеет высокую температуру.

Выводы и полезное видео по теме

В видео ниже вы услышите аргументированное мнение специалиста о применении различных видов труб для монтажа системы отопления.

Для комплектации обвязки котла могут использоваться различные виды труб, для оптимального выбора которых следует учитывать целый комплекс факторов: особенности котла и системы отопления, материальные возможности, личные предпочтения.

При наличии некоторой квалификации монтаж пластиковых элементов можно провести самостоятельно, строго соблюдая схему, а вот для монтажа металлических труб лучше обратиться за помощью к специалистам.

Ищете качественные трубы для обвязки котлов? Или есть опыт установки и использования того или иного трубопроката? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Контактная форма расположена ниже.

Установка дровяной печи на пароконвектомат

Недавно я посетил недвижимость в Лланберисе, Северный Уэльс. У клиента есть комбинированный котел, подключенный к радиаторам по всему дому, при этом комбинированный котел обеспечивает мгновенную горячую воду по требованию (как они, конечно, делают).

На кухне был только что открытый камин – все готово для многотопливной печи. Заказчик хотел узнать, должна ли у него быть просто плита на кухне или стоит выбрать бойлерную плиту и как-то связать ее с комбиконтуром. Топливо – сжиженный газ (дорого).

<<< Назад в главное меню для Руководства печника и многих других статей

Можно ли связать твердотопливную печь с пароконвектоматом? Этот вопрос возникает очень часто. Да, это возможно, но не без определенных затрат и потрясений. Проблема в том, что комби представляет собой герметичный контур под давлением (вода находится под давлением в трубах), а твердотопливные печи (за одним или двумя исключениями) имеют открытую вентиляцию (имеют открытую трубу на чердаке в качестве меры безопасности на случай закипания). .

Предлагаемый метод состоит в том, чтобы добавить к собственности термоаккумулятор (большой запас воды — представьте себе банку для печеных бобов высотой 6 футов) и подключить его к плите, радиаторам и твердотопливной печи.

Термоаккумулятор действует как буфер между различными устройствами и соединениями. Основными проблемами здесь являются стоимость (один только термосклад около 1500 фунтов стерлингов), крупные перестройки (заменены все трубопроводы), нехватка места (где разместить новый склад). Термоаккумуляторы могут быть отличной идеей в новых объектах или капитальном ремонте, где в любом случае происходят потрясения.

<<< Вернуться в главное меню для Руководства печника и многих других статей

Клиенту были предоставлены следующие опции:

а) Добавить котельную печь. Добавьте термальный склад. Делает все, кроме дорого и серьезных потрясений.

b) Добавить только печь (без обратного котла). Прогревает кухню и все.

в) Добавить котельную печь. Отключить радиаторы от пароконвектомата и подключить к печке. Combi работает только с горячей водой для бытовых нужд. Радует только при включенной печке.

d) Третий вариант — тот, который выбирает клиент. Stoves At Home добавят бойлерную печь и три ДОПОЛНИТЕЛЬНЫХ радиатора (один радиатор радиатора в ванной, один радиатор в главной спальне и один радиатор в гостиной. Эта небольшая система радиаторов будет существовать вместе с существующей системой радиаторов. Только на чердаке требуется крошечный напорный бак (без водонагревателя или большой цистерны для холодной воды).Выгода для клиента состоит в том, что у него есть выбор: горячая вода по запросу (комби), отопление всего дома по запросу (комби) и «дрова». горелка обогревает стратегические жилые помещения, когда клиент хочет ее использовать, и экономит на счетах за отопление”. Это означает, что в некоторых комнатах есть два радиатора, а не один.

<<< Назад в главное меню для Руководства печника и многих других статей

Что-то в этом последнем плане мне нравится. Тот факт, что при необходимости можно выбрать полное включение / выключение роскоши ИЛИ отопление, просто нагревая несколько стратегических областей от простого огня. Это может не подходить для всех, но для пары без детей, которая, как правило, просто живет в паре комнат, это, безусловно, вариант, особенно если можно получить дрова!

Чтобы узнать больше о бойлерных печах, комбинированных котлах, накопителях тепла, водяных системах в целом, вы можете посетить раздел Печи с бойлерами этого руководства.
