Для создания или обновления системы отопления и водопровода чаще других используются трубы из полипропилена. Такие качества как надежность, безопасность и низкая цена являются определяющими при выборе. Поэтому нужно знать, какое давление выдерживает полипропиленовая труба начиная от диаметра в 20 мм.

Какое давление выдерживает трубопровод из полипропилена

Изделия из не самого прочного полимерного материала с трудом выдерживают повышенные температуры жидкостей. Эксплуатация в условиях постоянной температуры в 100 градусов существенно снижает срок жизни. При температуре воды в 130 градусов верхний слой теряет форму и перестает быть надежным, а при 170 градусах сразу расплавится.

Тем не менее трубы активно применяются для создания водоснабжения. Ведь в жилых домах теплоноситель никогда не бывает таким горячим. Разработчики утверждают, что при нагреве воды до 75 градусов полипропиленовые конструкции смогут прослужить 50 лет. Предельная рабочая температура – 95 градусов.

Воздействие на обшивку трубопровода оказывается в течении всего периода эксплуатации. Его величина влияет на сроки выходы трубопровода из строя (могут просто треснуть). Давление измеряется в МПа. 1 техническая атмосфера — это приблизительно 0,09 МПа На вопрос сколько технических атмосфер способна выдерживать система отопления, отвечаем – до 6 AT.

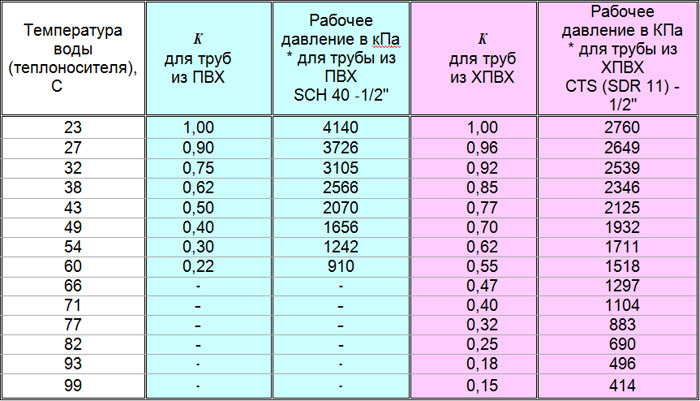

Таблица максимума и рабочей нормы давления в полипропиленовых трубах

При выполнении норм температуры воды и технических атмосфер система отопления гарантированно прослужит весь заявленный срок, а то и больше.

Чтобы не сомневаться в правильности выбора, следует знать о специальной маркировки, используемой для обозначения величины номинального давления:

• PN10. Однослойная труба, разработанная для систем водоснабжения с низким давлением (температура — 45 градусов, МПа – 1).
• PN16. Изделие предназначено для теплых полов и систем холодного водоснабжения (температура – 50 градусов, МПа – 1,6).
• PN20. Выпускаются в виде армированной многослойной или однослойной структуре. Применяется для создания горячего водопровода и индивидуальных систем (температура – 80 градусов, МПа – 2.0).
• PN25. Это армированная многослойная трубка, используемая для централизованных систем горячего водопровода.

Данный параметр показывает при каких условиях конструкция из полипропилена сможет проработать 50 лет. Чем выше значение номинального давления, тем больше будет толщина стенок.

Трубопроводы из полипропилена просты в установке (правильный монтаж своими руками). Они обладают низкой теплопроводностью, устойчивы ко всякого рода воздействиям (химическим и физическим), удобны при транспортировке. Методов соединения существует несколько видов.

Полипропилен остро реагирует на перепады температуры. Стенки расширяются от перегревания и возвращаются к привычному размеру при понижении. Это может стать и преимуществом. Если вода в трубе замерзнет, она не лопнет, а просто изменит свою форму. Таблица температур.

Вывод

Безопасность работы полипропиленового трубопровода зависит от соблюдения показателей давления, заявленных разработчиками и правильности выполнения монтажных работ. Кратковременное превышение нагрузок не приведет к серьезным последствиям, если же показатели будут постоянно превышать допустимую норму, то это очень скоро приведет систему в негодность.

Оцените автора

( 1 оценка, среднее 5 из 5 )

Какое давление могут выдержать ваши трубы

В этой статье экспериментальным путем выясним, каким запасом прочности обладает современная металлопластиковая труба и какое максимальное давление она может вынести.

Для справки: Главным преимуществом металлопластика перед другими материалами считается повышенная прочность и способность выдерживать достаточно большие механические и температурные нагрузки — металлопластиковые трубы легко переносят гидроудары и перепады давления, а также высокие температуры воды. Кроме того, такие трубы не подвержены коррозии, и на них не накапливаются солевые отложения. К тому же при грамотной эксплуатации срок службы металлопластиковых труб может составить до 50 лет. К недостаткам труб из металлопластика можно отнести «старение» материала: с течением времени прочность слоев таких труб снижается в процессе интенсивной эксплуатации и под воздействием прямых солнечных лучей (ультрафиолета). Металлопластиковые трубы также способны накапливать статическое электричество, а значит, в качестве заземляющих их использовать нельзя.



В испытании участвовали 4 немецкие металлопластиковые трубы всех основных диаметров: 16 мм, 20 мм, 26 мм и 32 мм. На боковой поверхности трубы указана информация: «К 1.2/10 bar». Это означает, что максимальное рабочее давление, при котором труба будет нормально функционировать, составляет 10 bar. Но характеристики такой продукции производитель, как правило, указывает «с запасом». Этот запас нам и предстоит определить. Прочность трубопровода мы определяли, постепенно повышая давление в нем с помощью ручного гидравлического пресса с максимальным давлением 120 bar.



Давление в момент разрыва трубы фиксировалось с помощью цифрового манометра с измерением до 300 bar и фиксацией максимального давления в момент разрыва.



Чтобы получить более точный результат, эксперимент проводился с использованием холодной (+10°С) и горячей (+70°С) воды. До нужной температуры вода доводилась с помощью стенда нагрева жидкости ручной сборки. Оборудование подобрано, приступаем к эксперименту. Мы решили начать с холодной воды, поскольку знаем, что при низких температурах трубы выдерживают большее давление. Затаив дыхание, смотрим на циферблат манометра. Давление до 60 бар трубопровод всех диаметров выдерживает без видимых изменений. В итоге 32-миллиметровая труба продержалась до 90,8 bar при обозначенном максимальном рабочем давлении в 10 bar. Чуть больший напор выдержала труба в 26 мм — 91,7 bar. Разрыв 20-миллиметровой трубы манометр зафиксировал при давлении 92,6 bar.



Больше всех выдержала труба диаметром 16 мм — ее смогло «одолеть» только давление 95,2 bar. При испытании с горячей водой трубы продержались практически в два раза меньше. Оно и понятно — чем выше температура жидкости в трубах, тем меньшее давление требуется для их разрыва. В этот раз «победителем» опять стала 16-миллиметровая труба — ее выносливость измеряется в 55,4 bar. На втором месте труба 26 мм, в момент ее разрыва манометр показывал 52,2 bar. Далее идет труба 32 мм — она выдержала давление в 51,8 bar. Меньше всех продержалась 20-миллиметровая труба — ей хватило давления в 51,4 bar. Конечно, мы понимаем, что давление, создаваемое при испытаниях, критическое, и это ни в коем случае не рабочее давление, при котором труба может нормально функционировать. Но после эксперимента мы уверены: резкий и сильный скачок давления металлопластиковым трубам не страшен, и кратковременное превышение максимального давления такой трубопровод выдержит легко.







В корзину

1 362 ₽

Труба металлопластиковая Henco Standart 40×3.5 мм

В корзину

1 864 ₽

Труба металлопластиковая Henco Standart 50×4.0 мм

В корзину

173 ₽

Труба металлопластиковая Henco RIXc 16×2.0 мм (облегченная)

В корзину

246 ₽

Труба металлопластиковая Henco RIXc 20×2. 0 мм (облегченная)

В корзину

240 ₽

Труба металлопластиковая Henco Standart 16×2.0 мм

В корзину

314 ₽

Труба металлопластиковая Henco Standart 20×2.0 мм

Можно ли использовать трубы из ПВХ для сжатого воздуха? – Fluid-Aire Dynamics

15 ноября 2021 г. Брэд Тейлор

Будучи поставщиком систем трубопроводов для сжатого воздуха, нас часто спрашивают об этом. Если вы используете ПВХ или ХПВХ для вашей системы сжатого воздуха, вы можете подвергать опасности людей и имущество. ПВХ не является безопасным или одобренным материалом для трубопроводов сжатого воздуха. Фактически, использование труб из ПВХ для подачи сжатого воздуха может привести к опасным или смертельным взрывам. Здесь мы объясним проблемы с ПВХ, почему его никогда нельзя использовать для подачи сжатого воздуха и что делать, если ваша текущая система содержит ПВХ.

Почему трубы из ПВХ не следует использовать для подачи сжатого воздуха

Поливинилхлорид (ПВХ) и его родственник, хлорированный поливинилхлорид (ХПВХ), представляют собой синтетические пластмассовые полимеры, которые широко и промышленные товары. ПВХ и ХПВХ универсальны, с ними легко работать и они очень экономичны в производстве. Эти характеристики сделали материалы очень популярными для изготовления труб и сантехники. Однако трубы из ПВХ, подходящие для водопровода, не предназначены для использования в системах сжатого воздуха.

Разница между движущимися жидкостями и газами

Многие люди ошибаются, полагая, что труба из ПВХ, предназначенная для водопровода, может также использоваться для воздуховодов в системе сжатого воздуха. Однако существует большая разница между движущейся жидкостью и движущимся газом. В отличие от жидкости, газы сжимаемы.

Когда вы сжимаете газ, вы накапливаете энергию — в конце концов, именно поэтому мы можем использовать сжатый воздух для приведения в действие инструментов и производственных линий. В то время как жидкость просто перестанет течь, если есть закупорка (подумайте, что происходит с вашим шлангом, когда он перекручен), газ будет продолжать сжиматься, что приведет к избыточному давлению. Когда это происходит внутри трубы из ПВХ, вы, по сути, создали бомбу из пластиковой трубы.

Проблема с номинальным давлением из ПВХ

Номинальное давление на трубе из ПВХ также может привести к путанице. Многие трубы из ПВХ рассчитаны на давление 300-600 фунтов на квадратный дюйм. Поскольку средняя промышленная система сжатого воздуха находится под давлением 100-125 фунтов на квадратный дюйм, может показаться, что этого более чем достаточно. Однако с этим предположением связано несколько проблем.

• Рейтинг относится к самой трубе, а не к уплотнениям и соединениям. ПВХ печально известен тем, что при использовании для сжатого воздуха он выходит из строя в местах соединений. Многие клеи, используемые для труб из ПВХ, несовместимы со смазочными материалами для компрессоров, что делает выход из строя лишь вопросом времени.
• Номинальные значения давления сильно зависят от температуры. Когда температура падает ниже точки замерзания, ПВХ становится очень хрупким и склонным к разрушению. Номинальные значения давления также снижаются при более высоких температурах: номинальное давление при 110°F обычно вдвое меньше, чем при комнатной температуре. Это особая проблема для сжатого воздуха, поскольку при сжатии газа естественным образом выделяется тепло (известное как «теплота сжатия»).
• Номинальные значения давления указаны только для нового материала. ПВХ со временем становится более хрупким. После десяти лет эксплуатации трубы из ПВХ гораздо более подвержены поломкам.

Но самая большая проблема с ПВХ заключается в том, что он выходит из строя. Труба из ПВХ может взорваться при избыточном давлении  или ударе острым предметом, разбрасывая пластиковые осколки во всех направлениях.

Опасность труб из ПВХ в сжатом воздухе

ПВХ подвержен катастрофическим повреждениям и взрывам из-за свойств материала. Труба ПВХ не такой пластичный материал, как металл, она не гнется под давлением. Оно просто разбивается. Когда труба из ПВХ разрушается под высоким давлением, пластиковая шрапнель вылетает с высокой скоростью. Взрыв труб из ПВХ может привести к значительному материальному ущербу, тяжелым травмам и смерти.

В этом видео от Charlotte Pipe and Foundry, производителя труб из ПВХ, рассказывается об опасностях испытания труб под давлением воздухом, которые также относятся к использованию ПВХ для подачи сжатого воздуха. (Пропустите 1:20, если хотите добавить драматизма.)

За прошедшие годы было зарегистрировано много случаев выхода из строя труб из ПВХ в промышленных системах сжатого воздуха. В лучшем случае эти аварии приводят к повреждению производственных линий, неожиданным остановкам производства и задержкам. В худшем случае они приводят к серьезным травмам или смерти рабочих, стоящих рядом.

Разрешает ли OSHA использование труб из ПВХ для подачи сжатого воздуха?

Из-за риска травм и смерти, связанного с использованием труб из ПВХ и ХПВХ в системах сжатого воздуха, OSHA запретило использование труб из ПВХ и ХПВХ в системах сжатого воздуха.  Бюллетень об опасности OSHA от 1988 года ограничивает использование труб из ПВХ для подачи сжатого воздуха в наземных условиях. (Заглубленные трубы из ПВХ считаются более безопасными, поскольку окружающая почва снижает опасность взрыва труб со сжатым воздухом.)

Несоблюдение указаний OSHA может привести к штрафам и судебным искам. В одном случае компания была оштрафована на 110 000 долларов США за травмы рабочих из-за неправильного использования ПВХ для трубопроводов сжатого воздуха. Было бы намного выгоднее просто использовать правильный материал трубопровода сжатого воздуха!

Свяжитесь с нами сегодня

Мы здесь, чтобы обслуживать вашу систему сжатого воздуха 24/7/365. Звоните или кликайте сегодня!

Свяжитесь с нами

Выбор подходящего материала для вашей системы трубопроводов сжатого воздуха

Какие материалы можно использовать для трубопроводов сжатого воздуха? К счастью, у вас есть варианты.

Можно ли использовать любую пластиковую трубу для подачи сжатого воздуха?

Некоторые пластмассы подходят для использования в системах сжатого воздуха. Пластичные пластмассы, такие как акрилонитрилбутадиенстирол (АБС), полиэтилен (ПЭ) и полиэтилен высокой плотности (ПЭВП), можно безопасно использовать для сжатого воздуха. Эти пластики более долговечны и менее подвержены взрывному разрушению, чем ПВХ или ХПВХ.

Другие варианты материалов трубопроводов для сжатого воздуха

У компаний есть множество вариантов металлических трубопроводов для сжатого воздуха, включая черное железо, оцинкованную сталь, медь из нержавеющей стали и алюминий. Подробнее:  Какой материал лучше всего подходит для систем сжатого воздуха?

Компания Fluid-Aire Dynamics предпочитает модульную систему алюминиевых трубопроводов Unipipe. Эта модульная алюминиевая система легкая, не подвержена коррозии и очень проста в установке и модификации. Гибкая и универсальная система предлагает широчайший ассортимент продукции для транспортировки сжатого воздуха, инертных газов и вакуума, а также воздуха и жидкостей под высоким давлением. Он доступен в широком диапазоне размеров, давлений и фитингов.

Замена труб из ПВХ в вашей системе сжатого воздуха

Если вы в настоящее время используете трубы из ПВХ в вашей системе сжатого воздуха, их следует оценить и заменить как можно скорее. Чем длиннее используется труба из ПВХ, тем выше вероятность опасного разрыва или взрыва.

Fluid-Aire Dynamics может помочь вам выбрать, установить и обслуживать трубопровод сжатого воздуха. Мы также можем помочь вам спроектировать схему трубопровода для максимальной производительности и определить правильный размер трубопровода сжатого воздуха для ваших нужд.

Нужна помощь в установке или обновлении трубопроводов системы сжатого воздуха? Свяжитесь с нами по телефону , чтобы договориться о консультации с инженером по системам сжатого воздуха.
