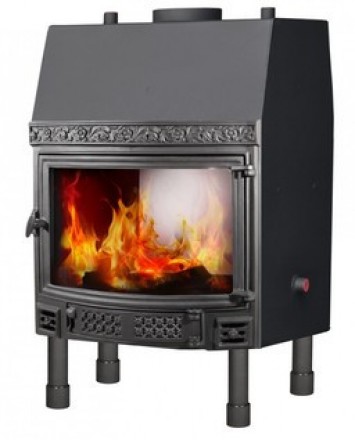

Печь-камин с водяным контуром Ермак Stoker 120/170/220 Aqua-С (дверца со стеклом)

Толщина металла корпуса 3 мм

Универсальность и эффективность — такие качества заложены в конструкции этого уникального отопительного аппарата, сочетающего современную и русскую печь, а также, свойства котла.

Мощная воздушная конвекция, водяная рубашка для нагрева батареи отопления, эффект «газогенерации» и возможность подключения теплоаккумулятора – быстро и надолго формируют комфортные условия в нагреваемых помещениях.

Применение дополнительной опции (ТЭН) позволит использовать в качестве резервного источника энергии (электричество).

Особенности конструкции:

• Режим длительного горения (до 6 часов).
• Топка большой ёмкости, обеспечивающая полное сгорание топлива.
• Рубашка для нагрева жидкого теплоносителя до 0,25 МПа.
• Вертикальная дверка с жаростойким стеклом SHOTT ROBAX (функция «чистое стекло»).
• Тонкая регулировка процессом горения.
• Варочная поверхность с конфоркой.
• Электрический подогреватель теплоносителя — ТЭН (дополнительная опция).
• Зольник-совок увеличенной ёмкости.

Печь Stoker Aqua используется в бытовых и хозяйственных помещения, топливом являются дрова.

Высокая скорость нагрева помещения является зависит от конвективных потоков, которые формирует эффективная система направленной конвекции и подключением к водяной рубашке системы с жидким теплоносителем.

Продолжительность работы печи формируется работой оборудования в режиме длительного горения, где происходит дополнительное дожигание топочного газа, и использованием дополнительной опции для сохранения тепла (теплоаккумулятор).

Характеристики:

ОПИСАНИЕ ЭЛЕМЕНТОВ КОНСТРУКЦИИ.

Основой печи является корпус, представляющий собой сварную конструкцию.

Дверка с жаростойким стеклом создает эффект камина и позволяет любоваться игрой пламени.

Ее размер и расположение дает возможность использования крупно наколотых дров. Безопасность эксплуатации обеспечивает механизм надежного запирания.

Топка печи вместительная и позволяет сформировать объемную закладку дров, тем самым увеличить время работы в режиме длительного горения.

Камера дожига — позволяет увеличить длину прохождения пламени в номинальном режиме и режиме розжига, а при длительном горении, в нее подается подогретый воздух и топочные газы окончательно сжигаются, выделяя дополнительное тепло. Камера отделена от топки аэродиномическим выступом и формирует систему газоходов.

Водяная рубашка, располагается в аэродинамическом выступе и задней части топки, где температура нагрева от очага достигает наибольших значений, что позволяет эффективно нагревать жидкий теплоноситель и повысить долговечность работы печи. Подключение системы отопления производится на задней стенке изделия.

Микрошибер — встроенный в корпус печи, необходим для подачи воздуха в верхнюю зону загрузочной дверцы и обеспечивает чистоту стекла.

Зольник-совок с микрошибером — позволяет удалять золу, просыпавшуюся через щели колосника и регулировать подачу воздуха в камеру сгорания. Встроенный в него микрошибер осуществляет еще более тонкую регулировку управления горением в режиме длительного горения.

Колосник имеет функцию зольной защиты, формирует создание высокотемпературного пламени в режиме розжига и обеспечивает равномерное горение дров.

Шибер — позволяет регулировать разряжение в камере сгорания печи и размещен в съемном патрубке дымохода, предназначенного для отвода уходящих газов.

Конвективные ребра образуют систему направленной конвекции с увеличенной теплоотдачей с быстрым нагревом и защитой от инфракрасного излучения.

Варочная поверхность с конфоркой позволяет разместить посуду для разогрева и приготовления пищи.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ И ЭКСПЛУАТАЦИЯ ИЗДЕЛИЯ.

Конструкция печи обеспечивает нагрев и циркуляцию теплого воздуха за счет тепловой энергии, высвобождаемой при сжигании топлива. Температура теплого воздуха зависит от интенсивности горения топлива – этот процесс управляется подачей воздуха в топку.

Грубая регулировка осуществляется выдвиганием (задвиганием) зольника-совка и настройки тяги шибером дымохода.

Тонкая регулировка подачи воздуха в печь достигается микрошиберами, один с которых встроен в верхнюю часть корпуса печи, а второй в зольник-совок.

Технические характеристики камина ROMOTOP

и инструкции PDF

ПОИСК

Romotop HEAT KV 6.6.2 Технические характеристики

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Материал топки: шамот, вермикулит

Водяной контур – Нет

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 8 кВт

Стекло – прямое стекло

КПД – 78%

Диаметр дымохода – 180 мм

Габаритные размеры (ШхВхГ) 660×684×494 мм

Вес – 135 кг

Спецификации Romotop HEAT KV 6. 6.2

Спецификации Romotop HEAT KV 6.6.2

Спецификации Romotop HEAT KV 6.6.2.pdf

Документ Adobe Acrobat 64,2 КБ

Загрузить

Ромотоп HEAT 2G 42.50.01

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 5 кВт

Стекло – прямое стекло

КПД – 84%

Диаметр дымохода – 150 мм

Габаритные размеры (ШхВхГ) 419× 1053 × 440 мм

Вес – 105 кг

Romotop HEAT 2G 42.50.01 Спецификации

Romotop HEAT 2G 42.50.01 Спецификации

Romotop HEAT 2G 42.50.01 Спецификации.pdf

Документ Adobe Acrobat 52,0 КБ

Загрузить

Romotop HEAT 2G 59.50.01

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 7 кВт

Стекло – прямое стекло

Эффективность – 85%

Диаметр дымохода – 150 мм

Габаритные размеры (ШхВхГ) 589×1053×490 мм

Вес – 150 кг

Romotop HEAT 2G 59. 50.01

Romotop HEAT 2G 59.50.01

Romotop HEAT 2G 59.50.01.pdf

Документ Adobe Acrobat 51,7 КБ

Загрузить

Romotop HEAT 2G 70.44.01

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 9 кВт

Стекло – прямое стекло

Эффективность – 80%

Диаметр дымохода – 150 мм

Габаритные размеры (ШхВхГ) 699×994×490 мм

Вес – 167 кг

Romotop HEAT 2G 70.44.01 Спецификации

Romotop HEAT 2G 70.44.01 Спецификации

Romotop HEAT 2G 70.44.01 Спецификации.pdf

Документ Adobe Acrobat 66,2 КБ

Загрузить

Romotop HEAT KV 6.6.2W

Материал – сталь, чугун

Конфигурация камина – закрытый с прямым стеклом

Материал топки: шамот, вермикулит

Водяной контур – Да

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 15 кВт

Стекло – прямое стекло

КПД – 82%

Диаметр дымохода – 180 мм

Габаритные размеры (ШхВхГ) 717×947×510 мм

Вес – 200 кг

Характеристики Romotop HEAT KV 6. 6.2 Вт

Характеристики Romotop HEAT KV 6.6.2 Вт

Характеристики Romotop HEAT KV 6.6.2 Вт.pdf

Документ Adobe Acrobat 91,3 КБ

Загрузить

Ромотоп ДИНАМИК KV 075 01

Материал – чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – нет

Вид топлива – дрова, брикеты

Мощность – 7 кВт

Стекло – прямое стекло

КПД – 79%

Диаметр дымохода – 150 мм

Габаритные размеры (ШхВхГ) 466×1057×400 мм

Вес – 126 кг

Romotop DYNAMIC KV 075 01 Характеристики

Romotop DYNAMIC KV 075 01 Характеристики

Romotop DYNAMIC KV 075 01 Specs.pdf

Документ Adobe Acrobat 165,1 КБ

Скачать

Romotop HEAT WA 2G 59.50. 01 Технические характеристики

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Да

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 10 кВт

Стекло – прямое стекло

КПД – 83%

Диаметр дымохода – 180 мм

Габаритные размеры (ШхВхГ) 717×1061×501 мм

Вес – 193 кг

Romotop HEAT WA 2G 59.50.01 Спецификации

Romotop HEAT WA 2G 59.50.01 Спецификации

Romotop HEAT WA 2G 59.50.01 Спецификации.pdf

Документ Adobe Acrobat 71,8 КБ

Загрузить

Romotop DYNAMIC 2G 35.46.01 Характеристики

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 3 кВт

Стекло – прямое стекло

Эффективность – 80%

Диаметр дымохода – 200 мм

Габаритные размеры (ШхВхГ) 496×1147×492 мм

Вес – 145 кг

Romotop HEAT R/L 2G S 50. 44.33.13 Технические характеристики

Материал – сталь, чугун

Черный цвет

Закрытая конфигурация топки с Г-образным стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – нет

Тип топлива – дрова, брикеты

Мощность – 4,9кВт

Стекло – угловое стекло

КПД – 83%

Диаметр дымохода – 150 мм

Габаритные размеры (ШхВхГ) 500×1033×421 мм

Вес – 100 кг

Romotop HEAT R-L 2G S 50.44.33.13 Спец.

Romotop HEAT R-L 2G S 50.44.33.13 Спец.

Документ Adobe Acrobat 147,4 КБ

Загрузить

Romotop DESIGN KV 055 BN Технические характеристики

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – Да

Тип топлива – дрова, брикеты

Мощность – 9,5 кВт

Стекло – прямое стекло

Эффективность – 80%

Диаметр дымохода – 200 мм

Габаритные размеры (ШхВхГ) 794×1432×571 мм

Вес – 260 кг

Спецификации Romotop DESIGN KV 055 BN

Спецификации Romotop DESIGN KV 055 BN

Спецификации Romotop DESIGN KV 055 BN. pdf

Документ Adobe Acrobat 167,2 КБ

Загрузить

Romotop HEAT 2G L 88.66.01 Технические характеристики

Материал – сталь, чугун

Черный цвет

Конфигурация камина – закрытый с прямым стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – Да

Вид топлива – дрова, брикеты

Мощность – 10,9 кВт

Стекло – прямое стекло

КПД – 81%

Диаметр дымохода – 200 мм

Габаритные размеры (ШхВхГ) 1184×1380×555 мм

Вес – 315 кг

Romotop HEAT 2G L 88.66.01 Технические характеристики

Romotop HEAT 2G L 88.66.01 Технические характеристики

Romotop HEAT 2G L 88.66.01 Specs.pdf

Документ Adobe Acrobat 533,4 КБ

Загрузить

Romotop HEAT R/L 2G L 81.51.40.01 Технические характеристики

Материал – сталь, чугун

Черный цвет

Закрытая конфигурация топки с Г-образным стеклом

Шамотный материал

Водяной контур – Нет

Гильотина – Да

Тип топлива – дрова, брикеты

Мощность – 12 кВт

Стекло – угловое стекло

КПД – 83%

Диаметр дымохода – 200 мм

Габаритные размеры (ШхВхГ) 1036×1412×626 мм

Вес – 260 мм

Romotop HEAT R-L 2G L 81. 51.40.01 Спец.

Romotop HEAT R-L 2G L 81.51.40.01 Спец.

Документ Adobe Acrobat 2,1 МБ

Загрузить

Технические характеристики и руководства для некоторых каминов ROMOTOP в формате PDF.

ROMOTOP – успешная чешская компания с производственными мощностями в городе Сухдол-над-Одру.

С 2007 года поставка продукции этой компании, а именно: каминные и печные топки, печи-камины. Продукция концерна Romotop завоевала заслуженные популярность в это время.

Идеальное соотношение цены и качества, инновационные технологии, широчайший модельный ряд, тепловые и эксплуатационные характеристики, все это положительно влияет на повышение интереса покупателей. в продуктах ROMOTOP .

Корпус выполнен из специальной кортеновской стали, обладающей повышенными прочностными характеристиками и термостойкостью.

Внутренняя поверхность топочной камеры облицована шамотными панелями, которые эффективно аккумулируют тепло и защищают стены от чрезмерного воздействия высоких температур.

Процесс горения контролируется удобными регуляторами, позволяющими точно настроить желаемую интенсивность пламени и температуру.

Система DOUBLE SPIN , запатентованная компанией romotop, эффективно контролирует горение топлива, распределяя потоки дымовых газов через камеру сгорания таким образом, что все энергия пламени почти полностью используется для передачи тепла в помещение, а не для выброса его в дымоход.

Для аккумулирования тепловой мощности топочные камеры могут быть дополнительно оборудованы верхними или боковыми аккумулирующими плитами – система МАМОТ , представляющая собой магнетитовый композиционный материал. с непревзойденными свойствами накопления тепла.

Даже после того, как огонь в топке потухнет, тепло еще долго отдается в помещение. Еще одним преимуществом каминно-печных топок Romotop является инновационный Технология TRIPLE PASS для моделей с водяным контуром нагрева.

Тепло от дымовых газов практически полностью отдается теплоносителю с минимальным выбросом вредных веществ, выбрасываемых в атмосферу.

УГОЛ – с угловым Г-образным стеклом

ДИЗАЙН – прямое стекло

DYNAMIC – без механизма подъема стекла, обычно используется для отопления дома

ROMROTOP HEAT – с возможностью установки дополнительных накопительных пластин и колец

HEAT SILENT — новинка премиум-класса, сочетающая в себе все преимущества и инновации, присущие всем вышеперечисленным моделям.
