Обычный камин на дровах может кардинально изменить атмосферу дома. И совсем не обязательно для этого нанимать мастеров или покупать готовые дорогие агрегаты.

Выложить камин из кирпича своими руками под силу каждому хозяину дома, у которого есть желание обустроить своё жилище. Для этого нужно иметь терпение и хорошую схему камина с топкой.


По какому принципу выбирать размеры и конструкцию

Все строительные работы по правилам начинают с проектов. Нужно точно рассчитать все нужные размеры кирпичного камина, от этого зависит мощность и эстетический вид. Самое главное — это гарантия безопасной эксплуатации.

На заметку. Идеально высчитанных готовых размеров камина не существует, так как дома разные, материалы изготовления тоже различаются по форме и качеству. Можно только приблизительно ориентироваться на стандартный размер кирпича.

Простые камины своими руками — сейчас очень распространённое явление. Важно правильно определить габариты топочной камеры.

Расчёт выполняется следующим образом:

  • Площадь помещения делят на 100. Так, например, в гостиной 30 кв. м, топка будет 30 см.
  • Теперь глубина. При кладке топки камина выдерживают пропорции: глубина в 1,5-2,5 раза меньше ширины. В указанном примере можно взять условно пропорцию 1:2. То есть глубина равняется 37,5 см (полтора кирпича), а в ширину 0,75 м (3 кирпича).
  • Высота топочной части больше ширины в полтора раза. В итоге получается, что у топочной камеры шириной в 3 кирпича высота немного более одного метра.
    В реальности надо будет выложить 15 рядов кладки.
  • Дымовой канал по отношению к площади топки 1:10-15. Его можно сделать и шире. Однако в вышину прямой участок нельзя делать менее 3 метров и более 4 метров. Эти параметры выдерживают для хорошей тяги.

Чтобы представлять конструкцию камина из кирпича, лучше запастись готовым чертежом, чтобы не наделать ошибок в расчётах. Существуют уже готовые чертежи каминов, среди которых можно выбрать подходящий вариант.

Камин выручит не только в качестве самостоятельного источника тепла в межсезонье, но и как добавление к основному обогреву помещений. Когда позволяют возможности, есть опыт в строительстве подобных сооружений, выбирают сложные камины с дополнительными функциями. Это может быть подключение водяного контура, нагрев воды, варочная панель. Классический камин из кирпича размером не очень большой, и его возведение осилит и начинающий домашний мастер. Видов топлива для камина сейчас очень много, но самым дешёвым по-прежнему являются обычные дрова.

Какими бывают схемы-порядовки

Вариантов схем очень много, можно выбрать подходящий к данному помещению, закупить нужные материалы и приступать к самостоятельному строительству каминов из кирпича.

Экономит площадь и выглядит стильно угловой камин. К его достоинствам можно отнести хорошие тепловые характеристики и экономию средств на строительных материалах. Их требуется для такой конструкции гораздо меньше, чем при возведении пристенных или островных вариантов. По габаритам он не велик — 100х100см. Материал наружных стенок — 200 штук керамического красного кирпича, топка — 100 штук огнеупорного.

Простой кирпичный камин для не опытных мастеров потребует совсем немного строительных материалов. Однако такое сооружение не только для красоты, им можно обогреть площадь в 35 кв. метров. По габаритам он 65х115 см., керамического кирпича нужно приобрести 245-255 штук. Так же следует подготовить 90-100 штук шамота, 2 мешка печной глины, 3-4 мешка песка, небольшое количество цемента.

Нужно приобрести шиберную заслонку и металлический уголок.


Внушительный английский кирпичный камин своими руками хорошо установить в просторной гостиной. Чтобы справиться со строительством такого варианта, необходимы навыки каменщика, а так же тщательное следование схеме-порядовке.

Материалы, которые надо приобрести для английского камина:

  • 300-320 штук красного керамического кирпича;
  • 130-150 штук шамота;
  • 2 мешка печной или огнеупорной кладочной смеси;
  • 4 мешка обычного песка;
  • 1 мешок цемента;
  • 3 метровые узкие пластины из металла и уголок;
  • шибер и прочистная дверка.

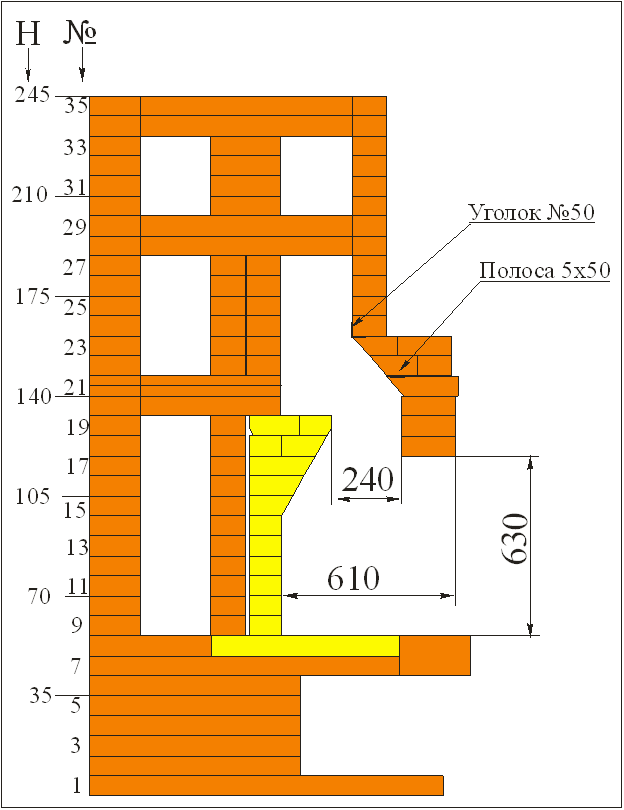

Если внимательно изучить изображение камина в разрезе, то можно понять принцип его устройства.

Начинаем с фундамента

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.


Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

На заметку. Когда фундамент будет целиком залит, необходимо подождать, пока бетон «схватится». Это происходит в течение 6-7 дней.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы.

Подготовка к кладке камина

Кладка каминов из кирпича — дело интересное и несложное, если есть начальные навыки кирпичного мастера.

В целях пожаробезопасности и удержания тепла стену сзади камина необходимо закрыть металлическим листом либо толстым фольгированным пластом. Если конструкции деревянные, их необходимо обработать антипиреновой смесью для внутренних работ.

Также нужно защитить пол перед очагом от возможного возгорания от золы. С этой целью настилают огнеупорное покрытие.


На заметку. Для быстроты и удобства желательно отсортировать бракованные кирпичи. Они пойдут в основание.

Перед каждым этапом работ кирпичи выкладываются на сухую, обрезают их и отшлифовывают.

Красный керамический кирпич предварительно кладут в воду на короткий срок. Огнеупорные кирпичи не смачивают, этого делать нельзя. С их поверхности вытирают грязь слегка мокрой ветошью. Это требуется для равномерного высыхания раствора.

Как выполнять порядовку из кирпича

Устройство камина из кирпича хорошо видно на схеме-порядовке. Отступать от неё нельзя, так как это может привести к ухудшению эксплуатационных свойств очага.

Все швы во время работы следует тщательно заполнять раствором, иначе камин начнёт дымить, так как тяга нарушится.


Этапы работ:

  1. Первые два ряда английского камина кладут красным полнотелым кирпичом. Площадь поверхности — 1 м 140 см на 1 м 270 см. Эти два ряда делают с перевязкой, предварительно проконтролировав уровнем фундамент. Если неровности небольшие, то толщиной шва это легко отрегулировать. Очень важно начальную ступень сделать идеально ровной, малейший скос будет выдавать ошибку, увеличивая наклон с каждым новым рядом.

    На заметку. Кладка основания производится с помощью цементно-песчаной смеси в пропорции 1:2, можно и 1:3.

  2. Следующие по схеме 3 и 4 ряды. Топочное дно в 4 ряду нужно сделать из огнеупорного кирпича с помощью огнестойкой смеси. Глину и песок смешивают в такой пропорции, чтобы смесь не слетала с кельмы при кладке, и не очень прилипала.
  3. Далее идёт кладка стенок. Внутренние выполняют огнеупорным кирпичом на глиняной смеси, внешние — керамическим, с помощью цементно-песчаного раствора. При необходимости, к глине и песку и добавляют от 10 до 20 процентов цемента.
  4. Для хорошей теплоотдачи кирпичи заднего угла топочной камеры срезают по диагонали.
  5. Завершающая стадия кладки топки — 12 ряд. Поверх кладки необходимо установить стальные уголок и полосу. Задняя стенка топочной части в 12 ряду выполняется тычковой кладкой. Кирпич обрезают под углом таким образом, чтобы в итоге вышел купол.
  6. С 13 по 16 ряд идёт формирование каминного свода и специального уступа, который препятствует возврату продуктов сгорания в помещение. 15 ряд сужает дымоходный канал, тем самым усиливая тягу. Затем канал вновь расширяют, и в него встраивают прочистную дверку для удаления сажи. Внутри дымоходный канал выкладывают шамотным кирпичом, снаружи — красным керамическим. Портал для камина из кирпича не должен превышать в высоту размер глубины очага более чем в два раза.

    Важно. Выполняя кладку дымохода, нужно тщательно затирать внутренние швы рукой и вытирать от раствора влажной ветошью. Если этого не делать, на шероховатости в дальнейшем будет притягиваться сажа.

  7. 17-20 ряды — завершающий этап кладки камина. Затем идёт труба, высотой примерно до 26 ряда. Просвет нужно сузить до одного кирпича и перекрыть заслонкой на уровне 25 ряда.

После окончания строительных работ нужно выждать 3-5 суток, не растапливая камин.

Первая топка должна быть щадящей. Следует добиться равномерного прогрева всей поверхности камина и плавного склеивания глиняного раствора. В будущем этот шаг предотвратит хрупкость швов, длительность службы сооружения продлится.

После того как будет сделана первая топка, можно приступить к отделке. Желательно соблюдать умеренность, так как главное украшение такого очага — это огонь. Поэтому достаточно будет красивой вазы, либо дополнить камин коваными принадлежностями и красивой корзиной для дров.


Устройство камина (как устроен): чертеж

Краткое содержание

  • 1 Разновидности каминов
  • 2 Принцип конструкции
  • 3 Дымоход и обеспечение тяги
  • 4 Топка и её устройство
  • 5 Дополнительные элементы
  • 6 Чертежи и схемы
  • 7 Выбор месторасположения
  • 8 Видео: Печь-камин своими руками
Современный камин

На протяжении многих столетий камины используют в качестве источника тепла. На сегодняшний день их используют как декоративный предмет интерьеров. Большинство современных моделей могут выступать в качестве дополнительного отопительного прибора в загородном доме или даче.

Устройство камина, выполненное по всем правилам строительства своими руками, может значительно уменьшить затраты на топливо и обеспечить эффективное отопление помещения.

Примеры неправильного устройства каминов можно без труда отыскать в истории человечества, к примеру, рыцарские замки, которые всегда были холодными, несмотря на многочисленные камины в зале.

Чтобы избежать ошибок при строительстве камина своими руками, необходимо изучить все тонкости этого дела.

Разновидности каминов

Схема пристенного камина

В отличие от средневековых предшественников современные камины различаются на несколько категорий. Критерием для их различия служат такие параметры:

Расположение

  • встроенные конструкции.
  • пристенные.
  • островные.

В качестве материалов используют кирпич, гранит, мрамор или природный камень. Для островных конструкций в основном используют чугун, металл или стекло.

Вид топки

Каминная топка (1. Топка 2. Подъемный механизм 3. Дверца 4. Противовесы)
  • Открытый тип.
  • Закрытый.

Для первого варианта характерно использование открытой топки в классической конструкции, второй вариант использует закрытие топки дверцами.

Способ отдачи тепла

Этот показатель определяется количеством сторон, которые могут отдавать тепло в помещение.

Используемое топливо

  • Дровяные камины.
  • Газовые.
  • Электрические.
  • Биокамин.

Принцип конструкции

Устройство камина состоит из двух главных частей — топки и дымохода. Кроме этого, присутствуют и другие составляющие:

Устройство камина
  • нагревательный прибор,
  • дымосборник,
  • задвижка,
  • зольник,
  • колосники,
  • футеровка,
  • система принудительной конвекции,
  • отсекатель огня,
  • защитные дверцы.

Что касается наружного устройства, то оно состоит из облицовки и портала. Портал выполняет декоративные функции, поддерживая тот или иной стиль помещения.

Дымоход и обеспечение тяги

Конструкция каминного дымохода с использованием стальной оцинкованной сэндвич трубы

Дымоходы можно разделить на несколько видов исходя из их конструкции.

  • Прямой вид. Из-за своей простоты и универсальности именно она используется в большинстве случаев. Его установка возможна только во время строительства основного здания, в противном случае придется ломать перекрытия, для установки прямого дымохода.
  • Наклонный вид. Этот тип дымохода используется в загородном доме, прошедшем реконструкцию, или в помещениях, при строительстве камина. Конструкция дымохода позволяет присоединиться к уже установленным каналам дымохода или колодцам для вентиляции или вытяжек.

Для достижения эффективности тяги очень важно соблюдение высоты конструкции. В отличие от дымоходов обычных печей, его высота должна быть больше. Кроме этого, гидравлическое сопротивление, находящееся в конструкции, потребуется снижать до минимальных значений.

Это достигается при подборе правильной конструкции. Самым удачным вариантом считается использование круглой трубы, она не содержит углов и имеет гладкую поверхность. Эти качества позволяют избежать образования сажи, которые могут задержать движение дыма. Поэтому дымовая труба может быть квадратной формы и выполнена из кирпича, но дымоход изготавливают из трубы.

[ads-mob-1][ads-pc-1] Размеры и устройство будущего камина

Помимо высоты дымохода, необходимо учитывать сечение трубы, оно должно быть пропорционально размеру топочного отверстия. Оптимальным соответствием считается пропорция 1:10 или 1:12.

Чтобы уменьшить потерю тепла, нужно позаботиться об используемых материалах и их толщине. Обычно используется огнеупорный или пустотелый кирпич. Исходя из месторасположения дымохода выбирается тип кладки, к примеру, для конструкции возле наружной стены, выполняют кладку в 1 кирпич, а, для устройств, расположенных внутри перекрытий, используют способ строительства в ½ кирпича.

Строительство дымохода должно сопровождаться герметичностью швов, невнимательное отношение к этому процессу может привести к попаданию воздуха сквозь щели строения, в результате чего уменьшится тяга камина.

Кроме перечисленных факторов, на уменьшение тяги может повлиять оголовок трубы. Чтобы избежать этого, необходимо приобретать наиболее простые конструкции, без дополнительных элементов оформления. Кроме этого, при его установке необходимо учитывать ширину его стенок над уровнем крыши, оптимальный показатель ширины должен быть не меньше 1 кирпича.

Для защиты дымохода от влияния климатических условий используют специальную насадку, которую устанавливают над оголовком.

Топка и её устройство

Для улучшения теплоотражающей возможности камина в частном доме используют расположение стенок топки под наклоном.

Этого можно добиться при развороте боковых перегородок наружу, и положением задней стенки, наклоненной вперед. Формирование угла наклона можно производить с 1/3 высоты топки.

Каминная топка

Сверху топочного отверстия устанавливается дымовая камера. Для предотвращения попадания сажи и искр из топочного прохода внутрь комнаты, устанавливают специальный «перевал» между топочным отверстием и дымовой камерой. Кроме этого, в его функции входит и защита помещения от дыма.

Начало строительства начинается с подсчета материалов. Проще всего будет построить камин своими руками, используя кирпич. Для расчета размеров топочного отдела необходимо учитывать несколько факторов:

  • Размеры кирпича.
  • Толщину швов.
  • Размеры камина из расчета предполагаемой площади.
Схема топки камина

Дальше потребуется подготовить чертеж, где будут обозначены все размеры. Для строительства задней стенки используется кладка в ½ кирпича, для боковых стенок укладка идет в 1 кирпич.

После этого разрабатывают порядовый чертеж (порядовку) всех шагов. Для удобства формирования порядовки используют обычный листок тетради в клетку, так как в процессе работы применяется кладка в 1, ½ и ¾ кирпича.

Кладка очага начинается с цокольной части. Для усовершенствования внешних данных этот ряд выкладывают установкой кирпича на ребро, а, уже со следующего ряда, кладку продолжают кирпичом плашмя.

Дополнительные элементы

Кроме перечисленных деталей, в конструкции камина участвуют и другие детали:

  • Колосник. Другими словами, это решетка, которая располагается в нижней части топки, и используется для выкладывания на нее дров. Благодаря установленным колосникам, достигается равномерное горение огня, за счет поступления воздуха.
  • Поддувало. Оно располагается в нижней части устройства и служит для снабжения дымохода достаточной тягой. Второе его предназначение — это доступ воздуха к колосниковой решетке. Элементы камина
  • Зольник. Это камера, находящаяся под колосниками, предназначенная для сбора продуктов горения, поэтому его устанавливают в устройствах дровяного отопления. В некоторых моделях этот элемент выступает в роли поддувала.
  • Дымосборник. Он находится в нижней части конструкции и предназначен для выполнения функций вытяжного колпака, который находится над топкой. Основное его предназначение заключается в обеспечении удаления отходов горения в трубу, не допуская его проникновения внутрь дома.
  • Заслонка или шибер. Она находится в трубе немного выше дымосборника. При нерабочем состоянии камина, заслонка перекрывает дымоход, обеспечивая защиту от выхода горячего воздуха наружу. Кроме этого, шибер помогает регулировать силу тяги.

Чертежи и схемы

Постройка каминов своими руками потребует чертеж или схему выполнения работ. Схемы выполняют в четырех ракурсах:

  • вид сбоку,
  • сверху,
  • прямо,
  • в разрезе.

Имея чертеж, упрощается не только процесс изготовления дымохода своими руками, но и подсчет количества необходимых материалов проходит намного быстрее.

Пример чертежа камина

Подготавливая чертеж необходимо учесть такие детали:

  • Расчет фундамента и возможность его совмещения с готовой конструкцией дома.
  • Схему проемов в перекрытиях и конструкцией крыши.
  • Расчет материалов для строительства и отделки.
  • Разработку внешнего вида камина.
  • Расчет теплоотдачи.
  • Удобство использования конструкции и экспликация.
  • Пожароустойчивость.
  • Безопасность использования.

Профессионалы всегда составляют чертеж с порядовкой, где указанно расположение каждого кирпича. При строительстве печного оборудования своими руками, чертеж или схемы необходимо выполнять под контролем опытного печника, это существенно упростит процесс и поможет избежать ошибок в конструкции.

Выбор месторасположения

Для сооружения камина своими руками потребуется определиться, где будет располагаться эта конструкция. Исходя из этого, камины делят на четыре вида:

  • Пристенные.
  • Угловые.
  • Встроенные.
  • Отдельно стоящие.

Обычно место для камина подбирают возле капитальной стены дома, подальше от сквозняков, лестниц и коридоров. Рядом с ним необходимо предусмотреть зону отдыха, которую можно сделать своими руками по вкусу и исходя из возможностей.

Основание под камином должно быть изготовлено из пожароустойчивого материала.
[ads-pc-2][ads-mob-2]

Видео: Печь-камин своими руками
