Кладка дымохода из кирпича – устройство, как класть и провести через стену, сложить трехканальный дымоход, видео, колпак, дефлектор и оголовок кирпичного дымохода

Несмотря на появление новых производственных технологий и оборудования, позволяющих оперативно смонтировать компактный дымоход при установке отопительного оборудования, кирпичные дымоходы остаются такими же востребованными, как и раньше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Пошаговая кладка дымохода из кирпича на рисунке.

Содержание

1. Устройство
2. Кладка
3. Элементы
4. Видео

Устройство

Возведение дымохода посредством кирпичной кладки осуществляется согласно выбранной схеме, наиболее подходящей в конкретной ситуации.

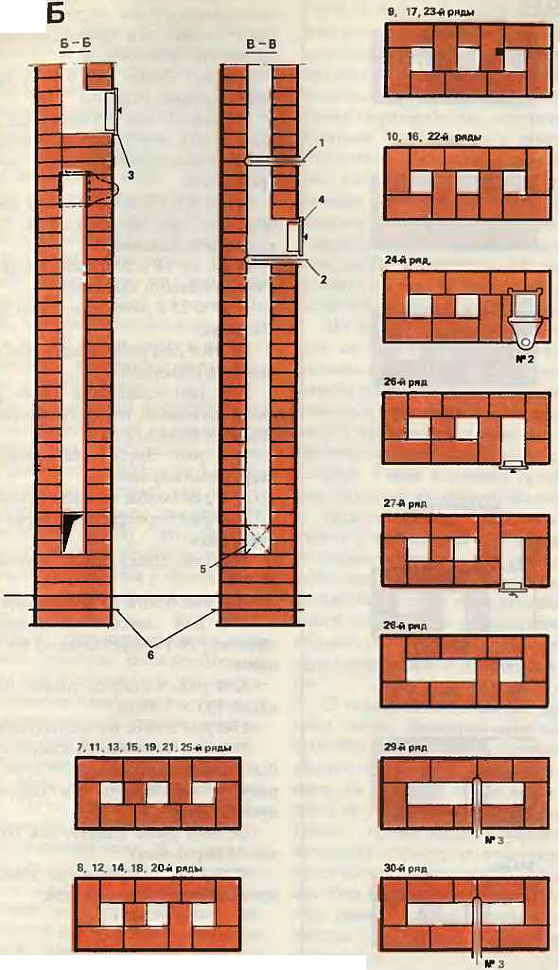

На рисунке показана схема кладки дымохода из кирпича.

Устройство дымохода из кирпича в частном доме:

• Строительство дымохода начинается с возведения надсадной трубы, которая оборудуется непосредственно на отопительном оборудовании, то есть печи или камине (чаще всего, в данном месте располагается задвижка). Надсадная часть дымохода, как правило, выкладывается из пяти или шести рядов кирпичей.
• Следом идет часть дымохода, называемая распушкой (в данном месте идет небольшое расширение дымохода за счет кирпичной кладки).
• Затем идет стояк (стояк располагается в чердачном пространстве и доходит до кровли, и представляет собой ровный кирпичный столб).
• Далее идет снова расширяющаяся, как минимум на 10 см., часть дымохода, называемая выдрой. Выдра предназначена для защиты дымоходной трубы от попадания атмосферных осадков.
• Затем идет шейка дымохода (конструктивно шейка идентична стояку дымохода).
• Завершающей частью дымохода является оголовок. Оголовок представляет собой расширяющийся выступ дымохода, располагающийся над кровлей.

При устройстве кирпичного дымохода для газового котла, дополнительно проводится процедура гильзования дымоходного канала. То есть внутрь кирпичного дымохода помещается дымоходная труба заводского изготовления. Труба может быть выполнена как из жаропрочной нержавеющей стали, так и огнеупорной керамики.  Часто устанавливаются в качестве вкладыша в кирпичный дымоход асбестовые трубы. Читайте инструкцию как собрать и установить дымоход из нержавейки.

Расширяющаяся часть кладки дымохода, находящейся в области потолочного перекрытия, называется распушкой. Данная часть кирпичного дымохода изолируется асбестовым листом или строительным войлоком, пропитанным глиняным раствором. В некоторых случаях обустраиваю распушку в виде железобетонного короба, который заполняется такими сыпучими материалами, как песок, керамзит или галька.

Читайте руководство как сделать монтаж сэндвич-дымохода на этой странице.

Кладка

В процессе кладки дымохода из кирпича необходимо придерживаться некоторых правил:

• Кладка дымохода проводится таким образом, чтобы при укладке каждого последующего ряда, середина кирпича перекрывала шов между кирпичами, находящимися в предыдущем ряду.
• При возведении дымохода, имейте в виду, что дымоходный канал должен сохранять свое первоначальное сечение.
• Толщина шва между кирпичными рядами должна быть не более пяти миллиметров.
• Расширяющуюся часть дымохода, называемую выдрой, кладут таким образом, чтобы каждый последующий ряд образовывал, выступающую наружу на одну треть кирпича, ступеньку.
• Обязательно, в месте обустройства распушки, оборудуется теплоизоляционный слой.
• Если дымоход возводится коренного типа, то есть является самонесущей конструкцией на индивидуальном фундаменте, то между перекрытием (стеной) и дымоходной конструкцией обязательно оборудуется компенсационный шов.
• Внутренняя поверхность дымохода должна быть, как можно более гладкой.

При проведении кирпичного дымохода через стену обязательно обустраивается распушка.

При установке трубы в кирпичном дымоходе, свободное пространство между трубой и внутренними стенками можно заполнить теплоизоляционным материалом, например базальтовой ватой. Как вариант, при установке асбестоцементной трубы внутри кирпичного дымоходного канала, свободное пространство между трубой и стенками кирпичного дымохода можно залить бетонным раствором.

Руководство как установить коаксиальный дымоход и требования к установке здесь: https://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html.

При возведении трехканального кирпичного дымохода, следует иметь в виду, что кладка перегородок между каналами должна быть толщиной не менее половины кирпича.

Ознакомиться с процессом кладки дымоходного канала можно, посмотрев видео.

Элементы

Колпак на кирпичную трубу дымохода, устанавливается для усиления тяги в дымоходе, за счет отклонения воздушных потоков.

Дефлектор, устанавливаемый на кирпичный дымоход, может быть выполнен как из бетона, так и из листовой стали. Функциональное предназначение дефлектора также заключается в защите дымоходного канала от попадания атмосферных осадков, а также загрязнения (например, дефлектор предотвращает засор дымохода, вследствие опадающих листьев).

Оголовок представляет собой расширенную завершающую часть дымохода. На оголовок можно установить флюгарку, колпак с флюгером и т. д.

Шибер чугунный выдвижной для кирпичного дымохода предназначен для регулирования силы тяги в дымоходе. Принцип работы изделия заключается в том, что шибер представляет собой чугунную пластину, перекрывающую дымоходный канал, а при выдвижении шибера дымоходный канал открывается, пропуская поток воздуха. Читайте руководство по подключению к дымоходу газовой колонки.

Видео

Смотрите на видео рекомендации по кладке кирпичного дымохода:

Возведение кирпичного дымохода, рекомендуется доверить специалисту, так как процесс кирпичной кладки имеет свою специфику. При строительстве кирпичного дымохода необходимо правильно подобрать строительный материал, то есть кирпич, а также должен быть правильно замешан цементный раствор. Не маловажными являются моменты расчета высоты и сечения дымохода, а также толщины стенки дымохода. Если при кладке кирпичного дымохода будет нарушена технология, последствия не заставят себя ждать.

В лучшем случае придется переделывать всю основную работу сразу же, в случае если изначально будет низкий уровень тяги, либо в ближайшем будущем, в случае преждевременного разрушения дымохода под воздействием агрессивных химических веществ, образуемых при контакте скопившегося конденсата с дымовыми газами. В худшем случае может возникнуть угроза создания пожароопасной ситуации или отравления людей угарным газом.

Кирпичная труба: как сложить своими руками

Домой / Печное дело / Дымоходы / Кирпичная труба и правила установки — часть 1

Анна 09.01.2016 Дымоходы Оставить комментарий 4,610 Просмотры

Как обложить трубу кирпичом

Кладка трубы из кирпича — процесс довольно кропотливый. Если вы не делали кладки просто кирпича, то пробовать не стоит.

Лучше обратится к специалистам. Но если вы держали кельму в руках, тогда это можно будет сделать и своими руками. Как выложить трубу из кирпича — мы с вами сегодня рассмотрим подробно. Также будет представлено видео в этой статье, где вы сможете посмотреть все наглядно.

Печные трубы: классификация

По конструкции печные трубы подразделяются на:

• Сборные;
• Насадные;
• Кирпичные коренные;
• Стеновые

Кладка кирпичной трубы определяется ее конструкцией. Есть общепринятые положения, которые надо выполнять при выборе любой конструкции.

• Кирпичные насадные – это своеобразная массивная сборка, которая нависает над печной кладкой. Оптимальная толщина кладки – не меньше полкирпича. Кирпичные коренные представляют собой сборку, которая стоит отдельно в виде стояка. Сборка сооружена из азбестоцементной трубы, имеющей диаметр около 150-250 миллиметров.
• Сборную по конструкции сооружают с применением жаропрочного бетона в виде отдельностоящих блоков. А вот стеновые монтируют в капитальную стенку дома с целью экономии объема здания, его площади.
• Печная труба, которая встроена в несущую стену, должна находиться внутри помещения.

Внимание: Дымоход не советуют устанавливать в наружных стенах, потому что наружный воздух способен охлаждать дымовой газ, понижать тягу и образовывать на внутренних стенках канала конденсат.

• В результате получить высокий КПД от печи с данной трубой становится невозможным. Если же не придумывают другого метода расположения стеновой трубы, то осуществляют монтаж пилястра с выступом в сторону здания. При монтаже данной сборки должно быть соблюдено важное условие: работы проводят обязательно с выдержкой основных расстояний от дыма до наружной стенки. Расстояние может быть 1,5 кирпича, 2 кирпича и 2,5 кирпича.
• Расположение трубы – лишь вертикально, без отступания во внутренней области.
• Если в сборке присутствует увод, то он должен быть более одного метра.
• Внутреннее сечение трубы должно колебаться в пределах 140х140 мм. Дабы создать оптимальную тягу, высота труба рекомендована не меньше пяти метров.
• Если же высота составляет менее 5 метров, то для создания тяги применяют дефлектор-диффузор. При единовременном применении камина и печи в здании осуществляют монтаж двух дымоходов, поскольку при разной тяге один из очагов может начать дымить.
• Если здание построено из дерева, то в участках примыкания трубы возводят утолщение приблизительно в 1 или 1,5 кирпича.
• Конструкции от печной трубы, подверженные легкому возгоранию, накрывают листами, сделанными из металла либо асбестоцементными листами. Для ликвидации возможности заноса трубы снегом высота ее должна быть где-то на полметра выше относительно кровли. Если разрушается труба, это может происходить именно в результате этого, ведь сюда может попадать влага. Поэтому не пренебрегайте этим.
• Торец оголовка трубы может быть защищен окантовкой из стали либо металлическим колпаком.
• В том месте, где выходит печная труба, осуществляют монтаж узла прохода через кровлю, дабы свести к минимуму риск попадания влаги на чердак.
• Узел прохода может быть изготовлен собственноручно из листовой стали.
• Дефлектор на трубе выполняет функцию предотвращения опрокидывания тяги в противоположную сторону. Если отсутствует дефлектор, то оголовок трубы, вероятно, должен быть скошенным.

Кладка трубы

Теперь рассмотрим, как сложить трубу из кирпича и все предусмотреть. Здесь довольно важна последовательность выполнения работы. Также надо соблюдать и технологию кладки. Делается все в следующем порядке.

Схема устройства трубы фото

Понадобится инструмент

Чтобы соорудить печную трубу быстро своими руками, вам потребуются некоторые инструменты и приспособления.

К ним надо отнести:

• Мастерок;
• Приспособления для измерений;
• Железо листовое;
• Струбцины для кладки кирпича;
• Подовый, красный, а также шамотный кирпич;
• Песчано-известковый раствор;
• Асбестоцементную плиту;
• Молоток-кирку;
• Кельму;
• Емкость для раствора

Порядок выполнения работ

Главная составляющая часть любой печи либо камина – это печная труба. Она выполняет роль устранения газов и вредных веществ, образовавшихся в результате сгорания топлива.

Различают несколько основных типов печной трубы:

Насадная кирпичная труба	Обладает большой массой. Должна опираться на стену либо на кладку из кирпича;
Коренная труба	Представлена в виде стояка, не опирающегося на стену, а отдельно выкладывающегося;
Асбоцементная труба	Выставляется в том случае, когда не несет декоративных требований. Печная вытяжка сооружена из бетонных блоков. Повышенного внимания, а также герметичности требует кирпичная кладка трубы. В ином случае дым, газы и другие продукты сгорания начнут проникать в здание. Это еще и касается пожаробезопасности.

Тяга и расположение

Конечно же, дымоход непременно должен находиться в вертикальном положении, а внутри он должен быть безукоризненно гладким и без отступов.

• Оптимальное внутреннее сечение дымохода – более 14х14 см. Лишь в этом случае все вредные газы, пары будут свободно выводиться. Высота должна быть не меньше пяти метров от уровня колосника.

Внимание: Если не предоставляется возможность вынести трубу на нужную высоту, значит можно установить дефлектор-диффузор, в разы улучшающий тягу.

Труба: ее устройство

Дымоход печи состоит из конкретных элементов.

В их число надо включить:

• Стояк;
• Шейку;
• Дымовую задвижку;
• Колпак из металла;
• Оголовку;
• Кладку

Внимание: Стоит взять на заметку, что кладка печной трубы обязательно должна производиться как можно плотнее.

• Как правило, для дымохода выбирается особый печной кирпич, на основе красной глины, полнотелый и огнеупорный шамотный кирпич.
• Но отлично впишется и двойной силикатный кирпич М 150, наделенный высокой стойкостью к морозам, и именно это свойство нам потребуется, когда будем выносить трубу на крышу.
• Перейдем снова к раствору. Так как опасные продукты сгорания проходят через кирпичную кладку, то стыки между кирпичами не должны быть столь герметичными.

Внимание: По причине того, что обычный раствор пропускает углекислый газ, рекомендуется прибегнуть к раствору на основе песка и глины.

Итак, приступаем непосредственно к кладке.

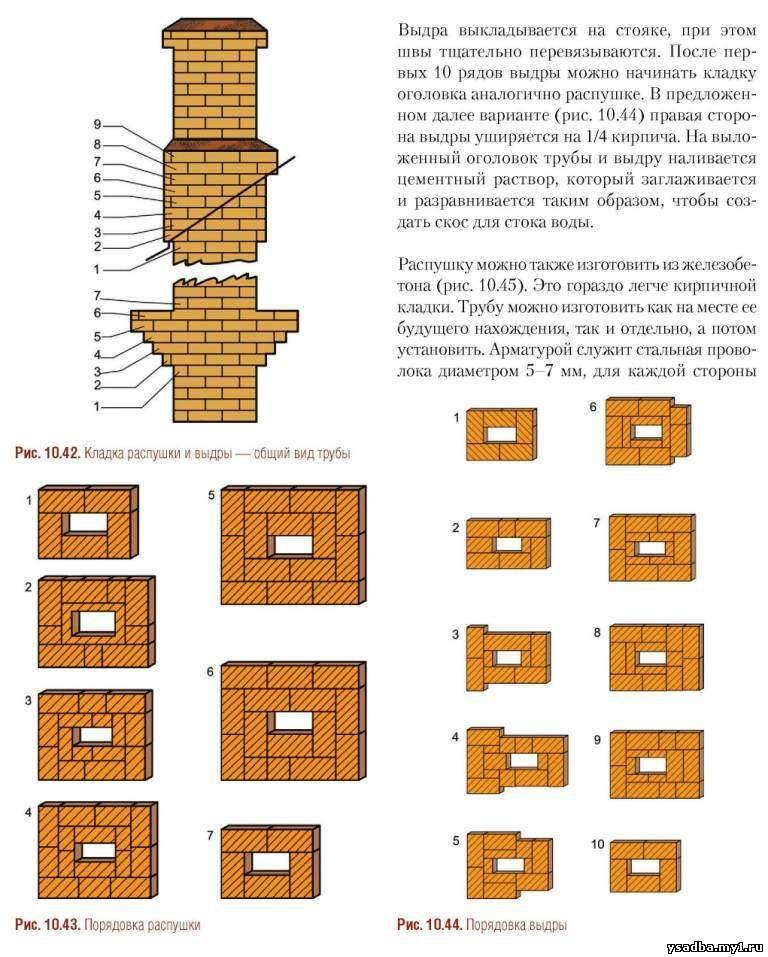

Схема кладки трубы

Кирпич для дымовых труб описан выше, но здесь можно делать и комбинацию. К примеру оголовок кирпичной трубы делать кирпичный и внутри применить вставку из металла.

В этом варианте надо будет только кольца кирпичной дымовой трубы делать с хорошей герметизацией.

Труба из кирпича своими руками делается в следующем порядке:

• Сначала выложим несколько рядов без использования раствора, подгоняем кирпич. Теперь внимательно присматриваемся, не образовались ли выступы и все ли нормально ложится.
• Следующим шагом будет нанесение на поверхность кирпичей раствора. Здесь нам обязательно понадобится уровень. С помощью него проверяем горизонтальную направляющую кладки. А вот подвесом измеряем вертикальную направляющую. Более надежная сцепка гарантирована, если смочить кирпич в воде перед нанесением раствора на основе песка и глины.
• После того, как мы выложили пять рядов, внутреннюю область кладки слегка протираем влажной тряпкой. Этим мы обеспечим полное затирание кирпичной трубы изнутри, что гарантирует герметичность и плотность промеж стыков.
• Верная геометрическая форма достигается благодаря обычному прямоугольнику, сделанному из металла, с помощью которого мы проверяем ровность кладки. Этот же метод применяется в кладке столбов и оказывает значительную помощь при работе.
• Наиболее оптимальный вариант для вывода продуктов сгорания – это прямоугольная кладка. Именно такая форма удобна в работе. В устройстве дымохода всегда главное соблюдать вертикальное направление и стараться выкладывать ее так, чтобы избежать наклонов. Если это ни есть возможно, то наклон должен быть в диапазоне 60 градусов. Именно в наклоне достигается наибольшее сопротивление воздуха.

Вентиляция

Отметим тот факт, что в печной трубе предусмотрена заглушка, коренным образом влияющая на величину естественной тяги воздуха. Она должна быть сделана в первых рядах печной трубы.

Схема каналов распределения вентиляции

• Прямо около выноса трубы на крышу понадобится еще одно окошко, необходимое для легкой чистки трубы от загрязнений: пыли, налета.
  Вынос на крышу
• Этот этап покажется многим чересчур сложным и вызовет бурю опасений. Не стоит так переживать. Благодаря наличию точной инструкции вынос трубы – достаточно легкое дело, справиться с которым не составит особого труда.
• Для осуществления задуманного нам потребуется материал, который мы будем прокладывать между кровлей и кладкой. В большинстве случаев для этих целей берут минвату в виде плиты. Далее в кровле проделываем отверстие прямоугольной формы. Оно должно быть шире трубы на пару сантиметров.
• Затем между кровлей и кладкой установим минвату. Она служит для хорошей герметизации и является обязательным правилом пожаробезопасности, так как печная труба может с легкостью нагреться от горячего газа.
• Как было выше сказано, выкладку выноса можно произвести из другого типа кирпича. Стоимость от этого существенно не изменится, а вот на технические параметры этот факт значительно повлияет в лучшую сторону.
  Во-первых, можно избежать появления конденсата, благодаря использованию кирпича, обладающего морозостойкостью.
• Вопрос можно удачно разрешить, если установить переход с трубы на сэндвич. Как ни как, а именно сэндвич вмиг устранит всякие неурядицы, связанные с образованием конденсата.

Но здесь уже надо исходить из собственных вкусов и дизайнерских предпочтений.

Следующий шаг – гидроизолизация всех стыков кровли и дымохода. Для этих целей можно применить мастику. Потом ставим оголовник. Дымник на кирпичную трубу можно будет сделать самому или приобрести в специализированном магазине.

Все, готово! Наша печная труба может функционировать!

Также читайте продолжение статьи: Кирпичная труба: часть 2 – выбор кладочного материала, конструктивные особенности и порядовки дымохода

Некоторые рекомендации

Печная труба выкладывается тем же образом, что и печь. Можно применить кладку в 4,5 либо 6 кирпичей.

Схема вывода трубы через крышу

• Кладка трубы на чердаке должна быть осуществлена по маячку. Для этого после выкладывания трех первых рядов на чердаке отпускаем отвес с плоскости крыши на уголок кладки, совершенно любой. Там, где находится отвес, забиваем гвоздь. В то место, где ровняли отвес или в шов угла кладки, забиваем гвоздь, а между ними привязываем нитку из шелка. Кладка должна быть проведена по контрольному углу, обязательно с проверкой с задействованием угольника через каждые три ряда.
• Если проводится кладка трубы выше крыши, то для большей надежности сборки рекомендуют приобрести вместо цементно-песчаного раствора глино — цементный. Для этого в глино-песчаную смесь, которая применялась для кладки печи, включаем на десять литров воды один литр цемента. Смесь тщательно перемешиваем, задействовав в работу миксер.
• Оголовок трубы – это больше декорация, значит, делать его не потребуется. Если вы все же отдали свой выбор в пользу сооружения оголовка своими руками, то ни в коем случае не меняйте внутреннего сечения. Если его изменить, то неизбежно завихрение дыма в канале.
• С целью защиты трубы от атмосферных осадков в верхней области ее надо установить колпак, изготовленный из оцинкованного железа. Колпак поможет уберечь канал от попадания влаги.

Кирпичная труба часть работы не может делаться одним материалом, а вторая — другим. Это комплексное строение и поэтому надо продумать все изначально.

Инструкция по правилам ее изготовления есть, не стоит делать отступления, прислушайтесь к рекомендациям и тогда все будет на высшем уровне.
