Как работает анкер клиновой? | 100krep.ru

Для надежного крепления конструкции к бетонной поверхности нужны специальные крепежные элементы. Сегодня мы выясним, что из себя представляет и как работает анкер клиновой, который считается одним из лучших крепежей при выполнение ответственных работ. В отличие от анкер-клина, который используется для монтажа легких подвесных конструкций и не демонтируется, его, при необходимости, можно извлечь.

Чтобы получить надежное крепление, нужно знать, как устанавливать изделие, и точно соблюдать инструкцию. Рекомендации строителей, как использовать крепеж с пошаговым фото, помогут выполнить работы своими руками.

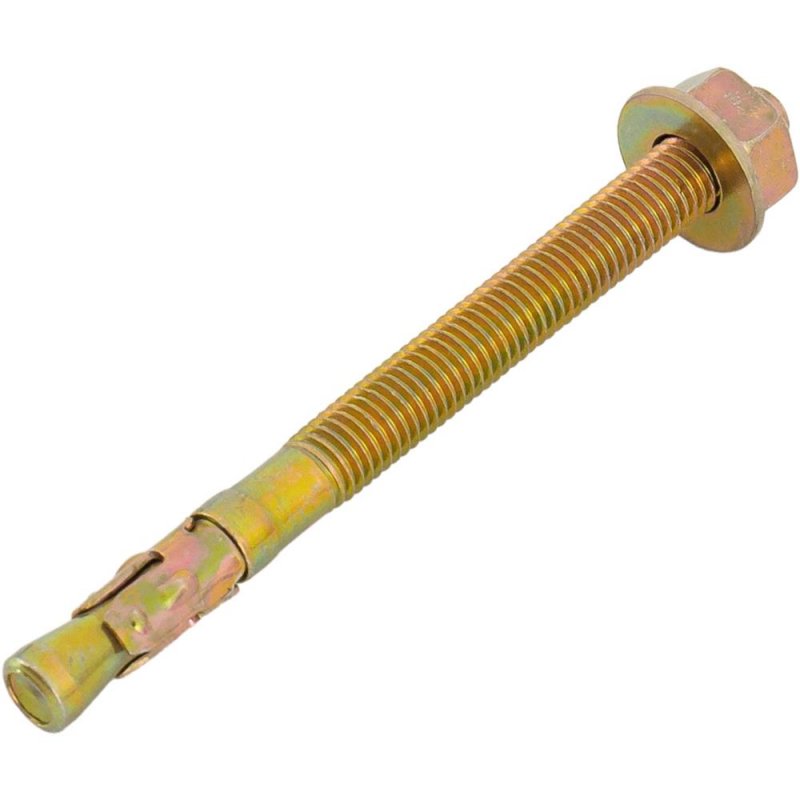

Конструкция клинового анкера

Этот элемент заменил традиционные гвозди, с помощью которых невозможно было выполнить монтаж массивных предметов. Его устройство включает следующие компоненты:

  • Стальная шпилька с наружной резьбой.
  • Распорная часть, которая находится после расширения.
  • Гайка, с помощью которой фиксируется предмет.
  • Плоская шайба.

При выборе типоразмера учитывают массу прикрепляемого предмета и толщину поверхности, на которую производится монтаж.

По каким правилам маркируется данный крепеж?

Чтобы упростить выбор, применяется унифицированная маркировка. Анкер-клин обозначается буквами «WAM». Цифры, которые указываются после них, обозначают размер диаметра, длину и вид резьбы шпильки.

Анкер клиновой – назначение и принцип действия

Для чего используется крепежное изделие:

  • Монтаж массивных предметов.
  • Лифтовых шахт.
  • Кабельных линий.
  • Навесных консолей.
  • Ограждений.

Он предназначен для крепления предметов к бетонной, каменной поверхности и основанию из полнотелого кирпича.

Фиксацию в отверстии обеспечивает распорная часть, которая раскрывается при давлении на нее конусного расширения. Крепление сначала забивают в отверстие, а потом прижимают и закручивают гайку.

За счет резьбы крепеж перемещается, а распорный элемент остается на месте и раскрывается.

Как подобрать такой вид крепежа?

По нормам государственных стандартов длина анкера составляет от 40 до 100 мм и больше. При их выборе следует учитывать вид и массу предмета, толщину крепежной части конструкции, которая будет монтироваться, а также следующие параметры:

  • Показатель предельно допустимой нагрузки.
  • Максимальная нагрузка на выравнивание.

Чтобы крепление в бетонной поверхности было максимально прочным и надежным, следует учитывать значения нагрузки. Если монтаж производится в высокопрочный бетон, то следует использовать вид метиза с повышенным показателем предельной нагрузки.

Поскольку анкеры используют для ответственных креплений, при покупке следует запросить сертификат качества, который подтверждает, что изделие изготовлено в заводских условиях и все параметры отвечают нормам ГОСТ.

Как правильно монтировать анкер клинового типа?

При установке метиза с клином не нужно строго выдерживать глубину отверстия, в данном случае, значение имеет точность диаметра. Фиксация происходит за счет сцепления стенок отверстия с поверхностью распорной части.

Перед тем, как крепить оборудование, нужно изучить инструкцию. Работы выполняются в таком порядке:

  • В поверхности сверлят отверстие, диаметр которого должен точно совпадать с размером сечения крепежа.
  • Полость очищают от частиц материала и пыли.
  • Шпильку вставляют в отверстие и забивают его молотком.
  • Соединяют крепеж с посадочным элементом конструкции.
  • Закручивают гайку, что приводит к расклиниванию механизма.

При проведении работ следует учитывать, что возможен демонтаж конструкции.

Достоинства и недостатки клинового анкера

К преимущественным характеристикам клинового метиза относится:

  • Повышенная способность выдерживать несущую нагрузку.
  • Быстрый монтаж, подготовка минимального отверстия.
  • Большой выбор модификации.

В зависимости от особенностей монтируемого оборудования, можно использовать изделия из нержавеющей, оцинкованной стали, специального сплава.

Основные недостатки метиза данного типа:

  • Подходят для крепления только к плотным материалам.
  • Не применяются при работе с гипсокартоном, древесиной.
  • Диаметр полости должен точно выдерживаться.



Клиновой анкер, обзор. WikiСтатья.

Клиновой анкер производят из различных видов прочной стали: оцинкованной, нержавеющей и кислотоупорной стали.

Общее знакомство с клиновым анкером

Анкер клинового типа (анкерный болт) самый распространённый для больших нагрузок при сквозном монтаже в природном камне, полнотелом кирпиче, ненапряжённом и напряжённом бетоне.

Анкерный болт имеет стержневую конструкцию. Клиновой анкер состоит из двух простых частей: одна из них представляет собой шпильку с резьбой, собственно на нее и накручивается гайка. Другая часть – это подвижная распорка с муфтой и с конусообразным хвостовиком внутри.

Сфера и способ применения

Клиновой анкер используют для монтажа конструкции сквозь закрепляемую деталь в гражданском и промышленном строительстве, также применяется для установки оградительных конструкций, прокладки кабельных трасс и монтажа навесных консолей.

Данный тип анкеров забивается обычным молотком в заранее заготовленное отверстие и после этого с помощью гаечного ключа плотно затягивается. Обычно клиновые анкера оснащены винтом с утапливаемой головкой, что дает возможность применять их в процессе монтажа оконных и дверных коробок. По мере вкручивания винта, анкерный клин надежно и прочно фиксируется в стене.

Клиновой анкер используется для крепления:

  • систем витражного остекления и элементов фасадных конструкций;
  • тяжёлых металлических конструкций;
  • лифтов и подъёмников;
  • оборудования;
  • стеллажных систем;
  • колонн и опор;
  • отбойников;
  • фахверков.

Особенности анкерных болтов:

Благодаря продуманной конструкции, где каждый элемент работает для обеспечения надежности крепления узла, клиновой анкер имеет широкое применение даже в особых условиях эксплуатации.
Особенности данного крепежа анкерной техники будут являться его преимуществом:

  • высочайшая надёжность крепления благодаря продуманной конструкции даже в сейсмических зонах;
  • большие нагрузки на срез и на вырыв благодаря прочности стали;
  • специальной формы торцевой конец защищает резьбу при забивании данного анкера в отверстие;
  • быстрый и лёгкий монтаж, особенно если использовать установочный инструмент.

Как подобрать размер и диаметр анкерного болта

При выборе необходимого размера анкеров нужно учитывать требуемую и максимально возможную нагрузку на клиновой анкер, прочность и толщину прикрепляемой детали.

Маркировка анкеров

Анкер маркируется WAM аббревиатурой с цифрами размеров – первая цифра обозначает ширину резьбы, вторая – диаметр сверления, а третья – общую длину анкера. К примеру, WAM-08080 – это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм.

Размер крепежа начинается с минимальной длины – 40 мм и увеличивается на 5 мм. Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

Размер, мм 6х40 6х65 6х85 6х95 8х50 8х70 8х80 8х95 8х105 8х120 10х65 10х80 10х95
А, резьба М6 М6 М6 М6 М8 М8 М8 М8 М8 М8 М10 М10 М10
L, длина анкера, мм 40 65 85 95 50 70 80 95 105 120 65 80 95
G, глубина анкеровки, мм 35 35 35 40 40 40 40 40 40 40 45 45 45
Н, макс. толщина прикрепляемого материала, мм 5 30 50 60 10
30 		40 55 65 80 20 35 50
Do, диаметр отверстия под анкер, мм 6 6 6 6 8 8 8 8 8 8 10 10 10
Мин. вырывающая сила, кН (бетон В25) 1,4 3,2 3,2 3,2 1,6 3,3 3,3 3,3 3,3 3,3 4 5 5
Номинальнй вес 1000 шт., кг 10,12 14,4 19 19,32 22,38 29 32,04 33 39,32 42,6 46 53 60,16

Размер, мм 10х100 10х120 12х100 12х120 12х150 16х105 16х140 16х180 16х200 16х220 20х125 20х160 20х300
А, резьба М10 М10 М12 М12 М12 М16 М16 М16 М16 М16 М20 М20 М20
L, длина анкера, мм 100 120 100 120 150 105 140 180 200 220 125 160 300
G, глубина анкеровки, мм 45 45 55 55 55 60 60 60 60 60 75 75 75
Н, макс. толщина прикрепляемого материала, мм 55 75 45 65 95 45 80 120 140 160 50 85 225
Do, диаметр отверстия под анкер, мм 10 10 12 12 12 16 16 16 16 16 20 20 20
Мин. вырывающая сила, кН (бетон В25) 5 5 6 6 6 7,5 9,4 9,4 9,4 9,4 12,3 12,3 12,3
Номинальнй вес 1000 шт., кг 61,00 73,40 93,85 107,80 128,95 202,00 224,50 285,00 320,00 340,25 336,00 402,50 718,75
