Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

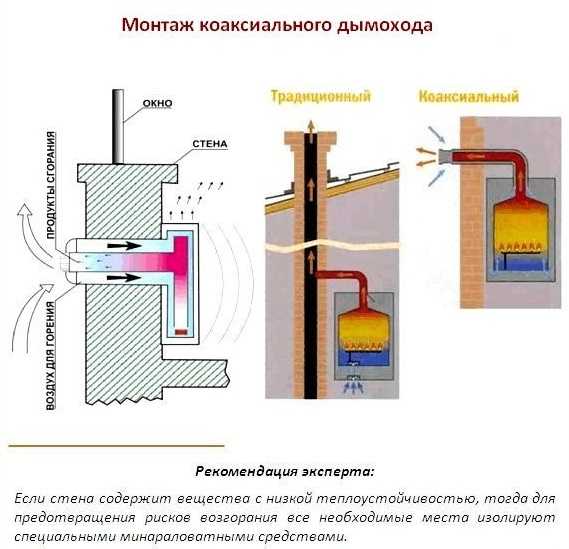

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой монтаж котла, потому что не придется устанавливать систему принудительной вентиляции. Кроме того, к этим конструкциям предъявляются иные требования, чем к традиционным дымоходам. В результате система удаления продуктов сгорания занимает меньше места.

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если установка дымохода не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства.

При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т. п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т. п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и высокотемпературный герметик. Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и жестко фиксируют хомутами. Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при установке традиционной трубы, используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена хорошая вентиляция, то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Содержание

• Виды дымоходных систем газовых котлов
  • Кирпичный дымоход
  • Керамический дымоход
  • Требования к коаксиальным дымоходам газовых котлов
  • Дымоход-сэндвич из нержавейки
  • Элементы дымохода из нержавейки
• Требования к эффективности и безопасности дымохода газового котла, нормы СНиП
• Пошаговый монтаж дымохода газового котла
  • Внутренний дымоход
  • Наружный дымоход
• Как избежать скопления конденсата в дымоходе газового котла — видео урок

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок

Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Административный кодекс штата Огайо | Государственные правила | Закон США

Перейти к основному содержанию Корнелл Лоу ШколаПоиск Корнелл

• 11 – Распределительная доска
• 101 – Объединенный законодательный комитет по этике
• 102 – Комиссия по этике штата Огайо
• 103 – Комиссия Законодательной службы штата Огайо
• 107 – Консультативная комиссия резиденции губернатора
• 109 – Генеральный прокурор
• 109:1 – Благотворительные фонды
• 109:2 – Комиссия по подготовке блюстителей порядка
• 109:4 – Защита прав потребителей
• 109:5 – Бюро криминальной идентификации и расследований
• 109:6 – Исследование экологического фона
• 109:7 – Компенсация и помощь жертвам преступлений
• 109:8 – Табачный блок
• 109:9 – Тотализаторы
• 111 – Государственный секретарь
• 111:1 – Корпоративный архив
• 111:2 – Финансы кампании
• 111:3 – Выборы
• 111:5 — Стандарты контрольного журнала бумажных документов, проверенных избирателями
• 111:6 – Нотариальная комиссия
• 113 – Государственный казначей
• 117 – Государственный аудитор
• 120 – Комиссия общественного защитника штата Огайо
• 121 – Исполнительные органы
• 122 – Агентство услуг по развитию
• 122:1 – Программа пострадавших городов
• 122:4 – Отдел экономического развития
• 122:5 – Управление общественных служб
• 122:6 – Целевой жилищный фонд
• 122:7 – Управление по налоговым кредитам
• 122:8 – Программа помощи в конверсии Министерства обороны
• 122:9 – Правила зоны реинвестирования сообщества
• 122:10 – Программа кредитования и грантов на утилизацию шин
• 122:11 – Отдел развития бизнеса
• 122:12 – Управление энергоэффективности
• 122:13 – Программа налоговых льгот для профессионального обучения
• 122:14 – Фонд технологических действий
• 122:15 – Отдел развития бизнеса меньшинств
• 122:16 – Программа удержания налоговых льгот
• 122:17 – Развитие персонала
• 122:18 – Программа Shovel Ready Site
• 122:19 – Программа налоговых льгот по сохранению исторического наследия
• 122:20 – Программа сайта для работы
• 122:21 – Программа налоговых льгот для кинофильмов
• 122:22 – Налоговый кредит для новых рынков
• 122:23 – Сертификация квалифицированных энергетических проектов
• 122:24 – Программа InvestOhio
• 122:25 – Программа повышения эффективности местного самоуправления
• 122:26 – СайтОгайо
• 122:27 – Проблемные озера
• 122:28 –
• 122:29 –
• 122:30 –
• 122:31 –
• 122:32 –
• 123 – Департамент административных услуг – Администрация и директор
• 123:1 – Отдел кадров
• 123:2 – Отдел EEO по строительству
• 123:3 – Управление информационных технологий
• 123:5 – Отдел закупок
• 123:6 – Управление автопарком
• 123:7 – Управление коллективных переговоров
• 124 – Государственная кадровая инспекция
• 125 – Департамент административных услуг
• 126 – Управление бюджета и управления
• 126:1 – Плата управления
• 126:3 – Налоговый контроль высшего образования
• 127 – Консультативный совет по финансированию развития меньшинств
• 128 – Контрольно-консультативный совет на Капитолийской площади
• 129 – Совет уполномоченных Фонда погашения
• 129:1 – Бонусная комиссия для ветеранов Вьетнама
• 135 – Государственная комиссия по депозитам
• 145 – Пенсионная система государственных служащих
• 148 – Отсроченная компенсация государственным служащим штата Огайо
• 149 – Историческое общество Огайо
• 149:1 – Государственная комиссия по учету
• 150 – Программа венчурного капитала штата Огайо
• 151 – Комиссия по общественным учреждениям штата Огайо
• 152 – Управление строительства Огайо
• 153:1 – Комиссия по строительству объектов штата Огайо (строительство общественных объектов)
• 153:2 – Департамент транспорта (Отдел планирования и проектирования)
• 154 – Комиссия по общественным учреждениям штата Огайо
• 164 – Комиссия по общественным работам штата Огайо
• 173 – Департамент старения
• 175 – Агентство жилищного финансирования штата Огайо
• 182 – Сельскохозяйственное и общественное развитие Южного Огайо
• 184 – Третья пограничная комиссия
• 311 – Комиссия шерифа округа по стандартной маркировке автомобилей и униформе
• 742 – Пенсионный фонд полиции и пожарной охраны штата Огайо
• 901 – Департамент сельского хозяйства – Администрация и директор
• 901:1 – Животноводство
• 901:2 – Инспекция мяса
• 901:3 – Безопасность пищевых продуктов
• 901:4 – Рынки
• 901:5 – Растениеводство
• 901:6 – Веса и меры
• 901:7 – Зерновые склады
• 901:8 – Правоприменение и соответствие
• 901:9 – Ярмарки и аттракционы
• 901:10 – Экологическое разрешение на животноводство
• 901:11 – Молочная
• 901:12 — Совет по стандартам ухода за домашним скотом штата Огайо
• 901:13 – Загрязнение воды и эрозия почвы
• 901:14 – Конопля
• 991 – Комиссия по выставкам Огайо
• 1301 – Министерство торговли – Администрация и директор
• 1301:1 – Отдел финансовых учреждений: Банки
• 1301:2 – Отдел финансовых учреждений: ссудо-сберегательные ассоциации
• 1301:3 – Отдел промышленного соответствия
• 1301:4 – Отдел лицензирования
• 1301:5 – Отдел недвижимости
• 1301:6 – Отдел ценных бумаг
• 1301:7 – Отдел государственного пожарного надзора
• 1301:8 – Отдел финансовых учреждений: Потребительское финансирование
• 1301:9 – Отдел финансовых учреждений: Кредитные союзы
• 1301:10 – Отдел невостребованных средств
• 1301:11 – Совет по оценке недвижимости
• 1301:12 – Отдел финансовых учреждений: Сберегательные кассы
• 13:01:13 – Комиссия по разрешению споров на кладбище
• 1301:14 – Инспекторы по сантехнике
• 1301:15 – Массовая оценка
• 1301:16 – Совет по оценке недвижимости
• 1301:17 – Домашний инспектор
• 1501 – Департамент природных ресурсов – Администрация и директор
• 1501:1 – Консультативный совет
• 1501:3 – Отдел лесного хозяйства
• 1501:7 – Инженерный отдел
• 1501:9 – Отдел управления минеральными ресурсами – Нефть и газ
• 1501:10 – Отдел управления минеральными ресурсами – Безопасность шахт
• 1501:13 – Отдел управления минеральными ресурсами – Уголь
• 1501:14 – Отдел управления минеральными ресурсами – Промышленные минералы
• 1501:15 – Отдел почвенных и водных ресурсов – сельскохозяйственных и несельскохозяйственных
• 1501:16 – Горно-экспертная комиссия
• 1501:17 – Отдел природных территорий и заповедников
• 1501:18 – Отдел исчезающих видов
• 1501:20 – Отдел транспортных средств для отдыха
• 1501:21 – Отдел почвенных и водных ресурсов – Безопасность плотин
• 1501:22 – Отдел почвенных и водных ресурсов – Управление прибрежными поймами
• 1501:31 – Отдел дикой природы
• 1501:41 – Отдел парков и зон отдыха [Нумерация изменена на 1501:46]
• 1501:46 – Отдел парков и судов
• 1501:47 – Отделение гидротехники
• 15:01:53 – Отдел гражданской охраны
• 1509 – Комиссия по нефти и газу
• 1513 – Комиссия по мелиорации
• 1515 – Комиссия по охране почв и водных ресурсов штата Огайо
• 1525 – Комиссия по водоснабжению и канализации
• 1551:3 – Системы солнечной, ветровой и гидротермальной энергии
• 3301 – Департамент образования – администрация и директор
• 3301:1 – Совет ОгайоРидс
• 3303 – Губернаторский совет по делам инвалидов
• 3304 – Возможности для жителей штата Огайо с ограниченными возможностями
• 3304:1 – Программа для предприятий
• 3306 – Департамент здравоохранения школьных работников
• 3306:1 – Общие процедуры
• 3307 – Государственная пенсионная система учителей
• 3307:1 – Установленное пособие
• 3307:2 – Определенный вклад
• 3309 – Пенсионная система школьных работников
• 3310 – Комиссия по улучшению образования
• 3318 – Комиссия по строительству объектов
• 3318:1 — Комиссия по школьным помещениям штата Огайо
• 3332 – Государственный совет профессиональных колледжей и школ
• 3333 – Департамент высшего образования
• 3334 – Доверительный фонд образования штата Огайо
• 3335 – Университет штата Огайо
• 3337 – Университет Огайо
• 3339 – Университет Майами
• 3341 – Государственный университет Боулинг-Грин
• 3342 – Кентский государственный университет
• 3344 – Кливлендский государственный университет
• 3349 – Медицинский университет Северо-Восточного Огайо
• 3351 – Комиссия помощи студентам штата Огайо (Комиссия помощи высшему образованию)
• 3352 – Государственный университет Райта
• 3353 – Комиссия eTech Огайо
• 3354: 1 – Общественный колледж Кайахога
• 3354:2 – Общественный колледж Лейкленда
• 3356 – Государственный университет Янгстауна
• 3357:3 – Центральный технический колледж Огайо
• 3357:10 – Технический колледж Марион
• 3357:12 – Государственный колледж Зейна
• 3357:15 – Государственный колледж Старка
• 3358:3 – Южный государственный общественный колледж
• 3358:5 – Государственный колледж Кларка
• 3358:11 – Общественный колледж Майкла Дж. Оуэнса
• 3358:14 – Северо-западный государственный общественный колледж
• 3358:16 – Государственный общественный колледж Терры
• 3358:17 – Общественный колледж штата Вашингтон-Морган
• 3359 – Университет Акрона
• 3361:10 – Университет Цинциннати
• 3361:20 – Университет Цинциннати
• 3361:30 – Персонал
• 3361:40 – Студенты
• 3361:50 – Университет Цинциннати
• 3361:60 – Университет Цинциннати
• 3361:70 – Университет Цинциннати
• 3362 – Государственный университет Шони
• 3364 – Университет Толедо
• 3375 – Совет государственной библиотеки
• 3376 – Государственная библиотечная экзаменационная комиссия
• 3377 – Комиссия по высшим учебным заведениям штата Огайо
• 3379 – Совет искусств Огайо
• 3383 – Комиссия по строительству объектов штата Огайо
• 3517 – Избирательная комиссия штата Огайо
• 3701 – Департамент здравоохранения – Администрация и директор
• 3701:1 – Радиационный контроль
• 3701:2 – Консультативный совет по частным системам водоснабжения
• 3702 – Госаттестат инспекции
• 3704 – Комиссия по охране здоровья меньшинств
• 3706 — Управление по развитию качества воздуха штата Огайо
• 3717 – Единый кодекс безопасности пищевых продуктов штата Огайо
• 3737 – Комиссия по компенсации выбросов из подземных резервуаров для хранения нефти
• 3745 — Агентство по охране окружающей среды штата Огайо
• 3746 – Апелляционная комиссия по экологической экспертизе
• 3747 – Управление разработки предприятия по обращению с низкоактивными радиоактивными отходами штата Огайо
• 3750 – Аварийно-спасательная комиссия
• 3769 – Государственная гоночная комиссия
• 3770 – Государственная лотерейная комиссия
• 3770:1 – Лотерейная комиссия
• 3770:2 – Игровые терминалы видео лотереи
• 3770:3 –
• 3772 – Комиссия по контролю за казино
• 3773 – Спортивная комиссия Огайо
• 3775 –
• 3793:1 – Ведомственное управление
• 3793:2 – Стандарты программы
• 3793:3 – Стандарты сертификации
• 3793:4 – Программа вмешательства водителя
• 3793:5 – Стандарты профилактики
• 3793:6 – Несоответствие программы
• 3796:1 – Медицинская марихуана
• 3796:2 – Культиваторы
• 3796:3 – Процессоры
• 3796:4 – Испытательные лаборатории
• 3796:5 – Администрация и правоприменение
• 3796:6 – Диспансеры
• 3796:7 – Пациенты
• 3796:8 – Администрация
• 3901 – Департамент страхования
• 4101:1 — Совет по строительным стандартам: Строительный кодекс штата Огайо
• 4101:2 – Совет по строительным стандартам: Механический кодекс штата Огайо
• 4101:3 – Совет по строительным стандартам: Кодекс сантехники Огайо
• 4101:4 – Инспекция котлов: Правила штата Огайо для котлов и сосудов под давлением
• 4101:5 – Лифты: Код лифта
• 4101:6 – Инспекция постельных принадлежностей и мягкой мебели
• 4101:7 – Сертификация строительных отделов, персонала строительных отделов, местных апелляционных советов по строительству и проектировщиков систем противопожарной защиты
• 4101:8 – Совет по строительным стандартам: Жилищный кодекс штата Огайо
• 4101:9 – Заработная плата и час
• 4101:10 – Шахты
• 4101:11 – Паровые инженеры
• 4101:13 – Апелляционная комиссия по строительству
• 4101:14 – Доска лыжного трамвая
• 4101:16 — Лицензионный совет строительной отрасли штата Огайо
• 4111 – Ученический совет
• 4112 – Комиссия по гражданским правам штата Огайо
• 4115 – Государственный комитет по закупкам товаров и услуг для лиц с тяжелыми формами инвалидности
• 4117 – Государственная комиссия по трудовым отношениям
• 4118 – Консультативная комиссия по вопросам занятости населения
• 4121 – Промышленная комиссия
• 4123 – Бюро компенсации работникам
• 4123:1 – Отдел безопасности и гигиены
• 4125 – Промышленная комиссия/компенсация работникам
• 4141 – Департамент занятости и семейных услуг
• 4146 – Комиссия по пересмотру пособий по безработице
• 4161 – Ревизионная комиссия подземных хранилищ газа
• 4167 – Программа снижения рисков в сфере государственной занятости
• 4301 – Отдел контроля спиртных напитков
• 4301:1 – Комиссия по контролю за алкоголем
• 4501 – Департамент общественной безопасности – Администрация и директор
• 4501:1 – Бюро автотранспортных средств
• 4501:2 – Государственная дорожная служба
• 4501:3 – Агентство по чрезвычайным ситуациям
• 4501:4 – Следственное подразделение
• 4501:5 – Национальная безопасность
• 4501:6 – Служба уголовного правосудия
• 4501:7 – Частные детективы и службы безопасности
• 4503 – Совет взаимности штата Огайо
• 4701 – Бухгалтерия
• 4703 – Государственная экзаменационная комиссия архитекторов
• 4703:1 – Государственная комиссия по экспертизе ландшафтных архитекторов
• 4709 – Парикмахерская
• 4713 – Государственная комиссия косметологии и парикмахерской
• 4715 – Государственная стоматологическая комиссия
• 4717 – Совет бальзамировщиков и похоронных бюро
• 4723 – Совет медсестер штата Огайо
• 4725 – Профессиональная доска Ohio Vision
• 4726 –
• 4729 – Государственный совет фармации
• 4729:1 – Лицензионные и консультационные соглашения
• 4729:2 – Стажеры аптеки
• 4729:3 – Фармацевт
• 4729:4 – Испытательный срок
• 4729:5 – Опасные наркотики
• 4729:6 – Распространение опасных наркотиков
• 4729:7 –
• 4729:8 – Распространители наркотиков
• 4729:9 – Контролируемые вещества
• 4729:10 – Рецептурные препараты
• 4729:11 – Услуги HME
• 4730 – Помощники врача
• 4731 – Государственная медицинская комиссия
• 4732 – Государственный совет психологии
• 4733 – Государственная комиссия по регистрации профессиональных инженеров и изыскателей
• 4734 – Государственный совет хиропрактики
• 4736 – Госсантехника
• 4741 – Государственная ветеринарно-медицинская лицензионная комиссия
• 4744 — Профессиональный совет по вопросам речи и слуха штата Огайо
• 4747 — Совет специалистов по проблемам речи и слуха штата Огайо
• 4751 – Государственная экзаменационная комиссия администраторов домов престарелых
• 4753 — Совет специалистов по проблемам речи и слуха штата Огайо
• 4755 – Совет по трудотерапии штата Огайо, Совет по физиотерапии и Совет по спортивным тренерам
• 4757 – Советник, социальный работник и Совет семейных и семейных терапевтов
• 4758 – Совет специалистов по химической зависимости
• 4759 – Государственная медицинская комиссия по диетологии Лицензия
• 4761 – Совет по респираторным заболеваниям штата Огайо
• 4761:1 – Поставщики услуг домашнего медицинского оборудования
• 4762 – Акупунктура или восточная медицина
• 4765 – Государственная служба скорой медицинской помощи
• 4766 – Медицинский транспортный совет штата Огайо
• 4774 – Помощники рентгенолога
• 4775 – Совет по ремонту автомобилей при столкновении
• 4778 – Консультанты по генетике
• 4779 – Государственный совет по ортопедии, протезированию и педортике
• 4781 – Программа промышленных домов Огайо
• 4783 – Поведенческие аналитики
• 4901 – Комиссия по коммунальным предприятиям (PUCO) – Администрация и директор
• 4901:1 – Коммунальные услуги
• 4901:2 – Автовозы
• 4901:3 – Железные дороги
• 4901:4 – Правление Совета по защите прав потребителей
• 4901:5 – Отдел прогнозирования
• 4901:7 – Номинационный совет коммунальных служб
• 4906 – силовая плата для размещения
• 4911 – Офис адвоката потребителей штата Огайо
• 4937 – Совет по радиационной безопасности коммунальных предприятий
• 4981 – Комиссия по развитию железной дороги Огайо
• 5101 – Департамент занятости и семейных услуг – администрация и директор
• 5101:1 – Отдел общественной помощи
• 5101:2 – Отдел социальных услуг
• 5101:4 – Отдел продовольственных талонов
• 5101:5 – Предотвращение жестокого обращения с детьми и безнадзорности
• 5101:6 – Слушания
• 5101:9 – Практика ODJFS
• 5101:10 – Отдел развития персонала
• 5101:11 – Ученический совет
• 5101:12 – Поддержка детей
• 5101:14 – Программы занятости молодежи
• 5119:80 – Объединенная консультативно-ревизионная комиссия по вопросам психического здоровья и умственной отсталости
• 5119:81 – Гражданские консультативные советы
• 5120 – Отделение реабилитации и исправительных учреждений – Администрация и директор
• 5120:1 – Отдел условно-досрочного освобождения и общественных услуг
• 5120:2 – Процедура уведомления
• 5122 – Департамент психического здоровья и наркологии
• 5122:1 – Налоговая администрация
• 5122:2 – Управление операциями
• 5122:3 – Служба поддержки
• 5123 – Департамент пороков развития
• 5123:1 – Налоговая администрация и государственные услуги и поддержка
• 5123:2 – Общественные службы
• 5124 – Служба юридических прав штата Огайо
• 5124:1 — Комиссия по юридическим правам штата Огайо
• 5139 – Отдел по делам молодежи
• 5139:1 – Губернаторский совет по делам несовершеннолетних
• 5160 — Департамент Medicaid штата Огайо
• 5160:1 – Право на участие
• 5501 – Департамент транспорта – Администрация и директор
• 5501:1 – Отдел авиации
• 5501:2 – Отделение автомобильных дорог
• 5501:6 – Отделение Государственного инфраструктурного банка
• 5505 – Государственная пенсионная система дорожного патруля
• 5507 – Аварийное реагирование
• 5512 – Консультативный совет по обзору транспорта
• 5537 – Комиссия магистрали
• 5538 – Государственная комиссия по парковке
• 5703 – Департамент налогообложения
• 5717 – Апелляционная налоговая палата
• 5902 – Губернаторское управление по делам ветеранов
• 5907 – Домашнее агентство ветеранов Огайо
• 5909 – Детский дом ветеранов Огайо
• 5913 – Персональные информационные системы
• 6121 — Управление водного хозяйства штата Огайо

преимущества, недостатки и инструкция по установке

Современные газовые котлы – надежное оборудование, способное обеспечить нас не только теплом в доме, но и горячим водоснабжением. Но для их правильной работы и высокой производительности необходимо установить специальный дымоход. Он должен выполнять сразу две основные функции: подачу кислорода к горелке и удаление продуктов горения из помещения. Для этого используется коаксиальная труба. Поговорим о том, что это такое и в чем его особенности.

Общая информация

О каких-либо конструктивных особенностях теплогенераторов мы сейчас говорить не будем. Достаточно понимать, что для их эффективной работы необходим дымоход. Здесь та же ситуация, что и с самой обычной дровяной печкой. Конечно, коаксиальная труба для котла имеет совсем другую конструкцию, и ее монтаж осуществляется со своими нюансами, о которых речь пойдет ниже. Итак, ключевая особенность этого дымохода в том, что он работает по принципу «труба в трубе». Получается, что у нас есть две трубы: одна меньшего, а вторая большего диаметра (внешняя и внутренняя). По одному из них в камеру сгорания поступает кислород, а по другому продукты сгорания выбрасываются в окружающую среду. Очень эффективное решение, особенно если учесть тот факт, что такая труба занимает очень мало места и устанавливается за один день.

О преимуществах системы

Коаксиальная газовая труба имеет ряд существенных преимуществ, благодаря которым она заслужила такую ​​популярность. Во-первых, это локализация процесса горения, которая осуществляется за счет изолированного подвода и отвода воздуха и, соответственно, продуктов горения. В результате не происходит перемешивания кислородной и газовой смесей. Следовательно, повышается производительность оборудования.

Еще один плюс – в процессе поступления в котел воздух нагревается. Это достигается за счет того, что труба, по которой он поступает, нагревается отходящими продуктами сгорания. В общем, очень эффективно, особенно в холодное время года. Конечно, нельзя не учитывать тот факт, что конструкция дымохода «труба в трубе» сама по себе имеет меньшие габариты по сравнению с отдельной установкой. Это уменьшает количество крепежных элементов, а сложность монтажа значительно снижается.

Немного о минусах системы

Конечно, не бывает идеальной системы, не имеющей недостатков. В нашем случае минусы есть, хотя некоторые из них можно не учитывать, ибо они незначительны, а с другими придется смириться.

Главный недостаток таких конструкций в том, что их стоимость в итоге на 20-40% выше, чем установка отдельных систем. Еще одной проблемой является концентрическое расположение труб с горячим и холодным воздухом. Вы наверняка не раз замечали наледь на таких трубах. Он образуется из-за скопления конденсата и его замерзания при минусовой температуре. Бороться с этим можно установкой дополнительного дренажа и утепления. Но все это еще больше повысит цену.

Ну и последний недостаток – ограниченная длина коаксиальной трубки. Это где-то 4-5 метров. Поэтому, если ваш котел не установлен возле окна или по каким-либо причинам нет возможности вытащить коаксиальную трубу, этот вариант вам не подходит.

О нормативной базе

Необходимо понимать, что нельзя просто так взять и установить такой дымоход, так как монтаж коаксиальной трубы осуществляется с учетом существующих требований и норм. Например, существует четкое правило, согласно которому дымоходы можно устанавливать только через крышу. Но это не касается индивидуального отопления, где можно монтировать горизонтальные коаксиальные дымоходы. В целом горизонтальные системы отвода продуктов сгорания и подачи воздуха можно устанавливать только в частных домах, а для многоэтажных предусмотрены вертикальные конструкции, которые должны возвышаться над крышей здания на 1,5 метра.

Классификация систем

Все современные коаксиальные дымоходы делятся на внутренние и наружные дымоходы. Первые в жилых домах практически не используются. Такие конструкции монтируются в специальные шахты или старые дымоходы. Но они должны соответствовать требованиям пожарной безопасности. К тому же зачастую установка таких систем очень сложна, как и обслуживание.

Аналогичные дефекты отсутствуют наружные коаксиальные дымоходы. Кстати, они также классифицируются по утеплителю. Итак, есть утепленные и утепленные. В регионах, где температура воздуха не опускается ниже -10 градусов тепла, дымоходы можно не утеплять. В остальных случаях есть риск частичного или полного промерзания труб. Кроме того, существуют индивидуальные и коллективные дымоходы. Первые предназначены для обслуживания одного газового котла, а вторые – для многоэтажного дома.

Конструктивный состав и материал дымохода

Коаксиальная система является модульной и состоит из большого количества композиционных элементов. Сюда входят переходник для газового котла, прямые отрезки труб, соединительные элементы, такие как муфты и тройники, и многое другое. Правда, такие компоненты, как удлинитель коаксиальной трубки, декоративная накладка, могут и не поставляться в комплекте — их нужно покупать отдельно при необходимости. А вот крепежная фурнитура и прокладки, обеспечивающие прочность и герметичность системы, обязательно должны присутствовать в комплекте. При установке такой системы желательно использовать перемычки. Они необходимы для фиксации внутренней трубы относительно внешней.

Что касается материалов, из которых изготавливается коаксиальная трубка, то это чаще всего оцинкованная и нержавеющая сталь, которая легко выдерживает высокие температуры и долго не подвергается коррозии. В некоторых случаях целесообразно использовать термостойкий пластик или алюминий. Зачастую для потребителя нет разницы, из какого материала будет изготовлена ​​труба, главное произвести правильный монтаж.

Особенности подбора дымохода

В большинстве случаев коаксиальная труба поставляется в комплекте с отопительным оборудованием, то есть с газовым котлом. Именно поэтому практически все производители теплогенераторов выпускают подобные дымоходы. В инструкции по установке оборудования есть пункт, который указывает максимально допустимую длину дымохода. Ни при каких обстоятельствах это значение не может быть превышено. В противном случае эффективность оборудования значительно снижается. Если дымоход работает на естественную тягу, то есть в котле нет вентилятора, то вводится такой параметр, как минимальная длина трубы. Если установить дымоход меньшей длины, то не будет тяги и продукты горения останутся в вашей квартире или доме. Диаметр трубопровода в паспортных данных записывается как 100/140, где первое значение – это диаметр внутренней трубы, а второе, соответственно, наружной трубы.

Монтаж коаксиальной трубы своими руками

Первое, о чем вы должны помнить, это наличие у вашего дымохода не более 2-х складок. При монтаже горизонтальной системы размещайте трубу с уклоном не менее 3 градусов. Это необходимо для того, чтобы конденсат стекал сам по себе. Если же коаксиальная труба со временем соединяется с общим дымоходом, угол необходимо изменить в противоположную сторону с уклоном к котлу.

Самый ответственный этап работы – сверление отверстий в стене. Делайте это с помощью алмазного оборудования. Но такие работы желательно проводить, если в доме идет ремонт, так как будет много шума и грязи. После того, как отверстие готово, необходимо уложить трубу, утеплить ее и загерметизировать. В общем, ничего сложного. Главное, чтобы дымоход на отводах был хорошо загерметизирован. Также не забывайте о минимальном уклоне, который необходим для отвода конденсата.

Правила установки системы

Монтаж вертикальной коаксиальной трубы на порядок проще горизонтальной системы. Но вывести дымоход на крышу не всегда возможно. Итак, если вы хотите, чтобы коаксиальная труба была установлена ​​правильно, необходимо соблюдать несколько простых требований.

Значит, нельзя устанавливать систему ниже уровня земли. Если расстояние от выхода до земли менее 1,8 метра, для защиты трубы от грязи устанавливается дефлекторная решетка. Если в вашем регионе сильные ветры, вполне возможно, что котел потухнет и не будет работать на полную мощность. Установив жестяной барьер, вы сможете полностью решить эту проблему. Конечно, такую ​​работу желательно доверить специалистам, устанавливавшим отопительное оборудование, но если такой возможности нет, то, соблюдая данные требования, вы сможете справиться своими силами.

Заключение

Мы говорили о том, что такое коаксиальная трубка. Как видите, это очень эффективный и осуществимый с точки зрения производительности и экономии места дымоход. Быстро монтируется и обслуживается, что, без сомнения, немаловажный момент.
