Классификация компрессоров: какие виды бывают

Газовые и воздушные компрессоры — весьма востребованный в современном приборостроении тип устройств. Их можно найти в самой различной технике медицинского, промышленного и бытового назначения. Особенности и сфера применения компрессоров достаточно различные, что и породило большие отличия между приборами. О том, какие виды компрессоров бывают, вы узнаете ниже.

Виды компрессоров по типу газа

В зависимости от того, с каким газом взаимодействует устройство, выделяют такие типы компрессоров:

• Газовые. Предназначены для работы со всеми (или только некоторыми) видами газа и газовыми смесями, кроме атмосферного воздуха.
• Воздушные. Работают в обычной воздушной среде.
• Специальные многоцелевые. Работают с несколькими газами попеременно.
• Специальные многослужебные. Сжимают несколько различных газов одновременно.
• Циркуляционные. Отвечают за непрерывную циркуляцию газа или газовой смеси внутри замкнутого контура.

Виды компрессоров по принципу действия

Другая классификация компрессоров основана на конструктивных особенностях самих приборов. Наибольшее распространение получили поршневые, винтовые (роторно-винтовые), роторно-пластинчатые и мембранные.

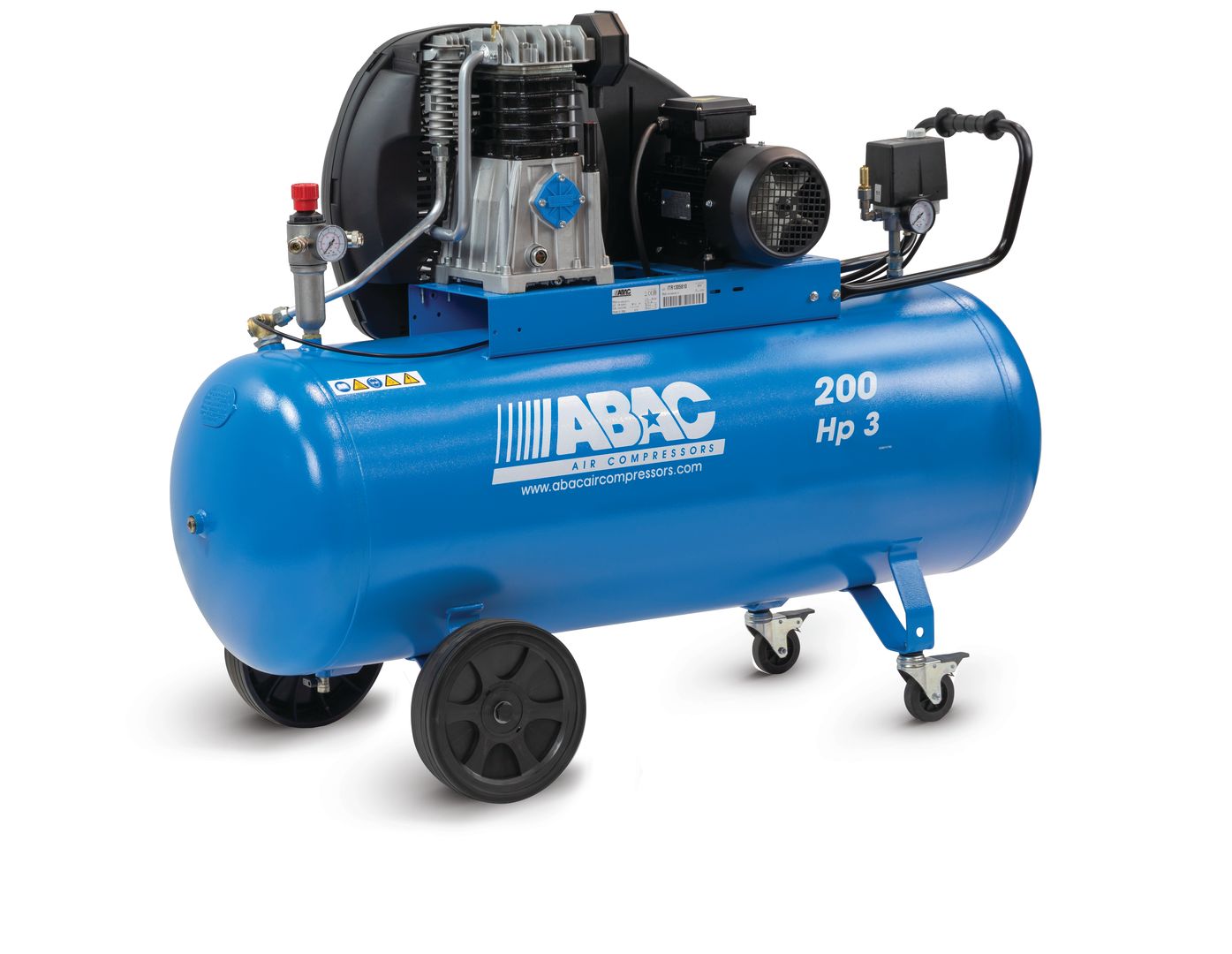

Поршневые компрессоры были первыми устройствами для сжатия воздуха, и по сей день их активно используют в приборостроении. Работа такого компрессора немного напоминает работу двигателя внутреннего сгорания: вращение коленчатого вала приводит в движение поршни. Поршневые компрессоры находят применение практически повсеместно в промышленности.

По степени распространенности конкуренцию поршневым компрессорам могут составить только роторно-винтовые устройства. Главное их преимущество — компактность.

Роторно-пластинчатые компрессоры характеризуются высокими показателями производительности, надежностью и долговечностью. Однако они обладают малой вращательной скоростью, низкой мощностью и низким рабочим давлением.

Наконец, говоря о том, какие виды компрессоров бывают, нельзя не упомянуть компрессоры мембранного типа. По действию они схожи с поршневыми, но отличаются от них типом рабочей поверхности. Используется сверхпрочная мембрана, способная выдержать очень много рабочих циклов. Особенно востребована там, где нужно сохранить высокое качество рабочего газа без каких-либо инородных примесей.

Другие способы классификации компрессоров

Весьма актуальна классификация компрессоров по их рабочим характеристикам — производительности и давлению.

Вот еще несколько наиболее распространенных способов классификации. Типы компрессоров различают:

1. по степени мобильности — стационарные и передвижные;
2. по источнику энергии — дизельные, бензиновые и электрические;
3. по вместительности ресивера;
4. по способу расположения ресивера — горизонтальное или вертикальное;
5. по наличию/отсутствию защитного корпуса и т.д.

Комбинация всех этих характеристик и определяет в конечном итоге назначение конкретной модели компрессора. Так, например, винтовые компрессоры хорошо проявляют себя в условиях круглосуточной работы, но для их техобслуживания приходится делать длительный перерыв. В свою очередь поршневые компрессоры хороши для частого чередования рабочих циклов и периодов покоя, что характерно для пневмоинструмента.

В нашем каталоге представлено более 4000 винтовых и поршневых компрессоров. Благодаря столь широкому ассортименту наши клиенты всегда находят тот агрегат, который им необходимо.

Подготовлено: Дмитрий Запорожцев

какие виды компрессоров бывают

в нашем статьи мы обсуждаем какие виды компрессоров бывают, в чем заключается их различие, как вы можете выбрать подходящие виды компрессоров.
Компрессоры — это механические устройства, используемые для повышения давления в различных сжимаемых жидкостях или газах, наиболее распространенным из которых является воздух. Компрессоры используются в промышленности для подачи воздуха в цех или КИП; к электроинструментам, краскораспылителям и абразивно-струйному оборудованию; для фазового сдвига хладагентов для кондиционирования воздуха и охлаждения; для транспортировки газа по трубопроводам; и т. д. Как и насосы, компрессоры делятся на центробежные (динамические или кинетические) и поршневые; но там, где насосы преимущественно представлены центробежными разновидностями, компрессоры чаще бывают поршневого типа. Они могут иметь размеры от перчаточного ящика, который накачивает шины, до гигантских поршневых машин или турбокомпрессоров, используемых на трубопроводе. Компрессоры прямого вытеснения можно разделить на возвратно-поступательные типы, в которых преобладает поршневой тип, и роторные типы, такие как винтовые и роторные.

заголовки

🔰 какие виды компрессоров бывают под название воздушный

🔰 какие виды компрессоров бывают под название Поршневые компрессоры

🔰 Пример виды поршневого компрессора.

🔰 какие виды компрессоров бывают под название Мембранные компрессоры

🔰 какие виды компрессоров бывают под название Винтовые компрессоры

🔰 какие виды компрессоров бывают со скользящими лопастями

🔰 какие виды компрессоров бывают под название Спиральные компрессоры

🔰 какие виды компрессоров бывают под название Роторно-лопастные компрессоры

🔰 какие виды компрессоров бывают под название Центробежные компрессоры

🔰 какие виды компрессоров бывают под название Осевые компрессоры

🔰 масляные и безмасляные компрессоры

какие виды компрессоров бывают под название воздушный

Компрессоры можно охарактеризовать по-разному, но обычно их можно разделить на типы в зависимости от функционального метода, используемого для выработки сжатого воздуха или газа. В следующих разделах мы кратко описываем и представляем общие типы компрессоров. Охватываемые типы включают:
• Поршень
• Диафрагма
• Спиральный винт
• Скользящая лопасть
• Прокрутка
• Роторная лопасть
• Центробежный
• Осевой
Из-за особенностей конструкции компрессоров существует также рынок для восстановления воздушных компрессоров, и отремонтированные воздушные компрессоры могут быть доступны в качестве опции вместо недавно приобретенного компрессора.

какие виды компрессоров бывают под название Поршневые компрессоры

Поршневые компрессоры полагаются на возвратно-поступательное действие одного или нескольких поршней для сжатия газа внутри цилиндра (или цилиндров) и выпуска его через клапаны в приемные резервуары высокого давления. Во многих случаях бак и компрессор монтируются на общей раме или салазке как так называемый комплектный блок. В то время как основное применение поршневых компрессоров — обеспечение сжатым воздухом в качестве источника энергии, поршневые компрессоры также используются операторами трубопроводов для транспортировки природного газа. Поршневые компрессоры обычно выбираются по требуемому давлению (фунт / кв. Дюйм) и расходу (ст. Куб. Футов в минуту). Типичная система заводского воздуха обеспечивает сжатый воздух в диапазоне 90–110 фунтов на квадратный дюйм с объемами от 30 до 2500 кубических футов в минуту; эти диапазоны, как правило, достигаются с помощью готовых коммерческих единиц. Системы заводского воздуха могут быть рассчитаны на единицу или могут быть основаны на нескольких более мелких установках, которые расположены по всему предприятию.

Пример виды поршневого компрессора.

Для достижения более высокого давления воздуха, чем может обеспечить одноступенчатый компрессор, доступны двухступенчатые агрегаты. Сжатый воздух, поступающий во вторую ступень, обычно заранее проходит через промежуточный охладитель, чтобы отвести часть тепла, выделяемого во время цикла первой ступени. Говоря о тепле, многие поршневые компрессоры предназначены для работы в пределах рабочего цикла, а не непрерывно. Такие циклы позволяют теплу, выделяющемуся во время работы, рассеиваться, во многих случаях, через ребра с воздушным охлаждением. Поршневые компрессоры доступны как в масляной, так и в безмасляной конструкции. Для некоторых применений, где требуется безмасляный воздух высочайшего качества, лучше подходят другие конструкции.

какие виды компрессоров бывают под название Мембранные компрессоры

Мембранный компрессор представляет собой несколько специализированную возвратно-поступательную конструкцию, в которой установлен концентрический двигатель, приводящий в движение гибкий диск, который попеременно расширяется и сжимает объем камеры сжатия. Как и в случае с диафрагменным насосом, привод изолирован от технологической жидкости гибким диском, что исключает возможность контакта смазки с каким-либо газом. Мембранные воздушные компрессоры — это машины с относительно небольшой производительностью, которые используются там, где требуется очень чистый воздух, например, во многих лабораторных и медицинских учреждениях.

какие виды компрессоров бывают под название Винтовые компрессоры

Винтовые компрессоры — это роторные компрессорные машины, известные своей способностью работать со 100% -ным рабочим циклом, что делает их хорошим выбором для мобильных приложений, таких как строительство или дорожное строительство. Используя зубчатые, зацепляющиеся штыревые и охватывающие роторы, эти блоки втягивают газ на приводном конце, сжимают его, когда роторы образуют ячейку, и газ перемещается по их длине в осевом направлении, и выпускают сжатый газ через выпускное отверстие на неприводной стороне. корпуса компрессора. Работа винтового компрессора делает его тише, чем поршневой компрессор, за счет уменьшения вибрации. Еще одно преимущество винтового компрессора перед поршневым — отсутствие пульсации нагнетаемого воздуха. Эти агрегаты могут смазываться маслом или водой, или они могут быть сконструированы так, чтобы воздух не содержал масла. Эти конструкции могут удовлетворить потребности критически важных безмасляных служб.

какие виды компрессоров бывают со скользящими лопастями

Шиберный компрессор основан на серии лопаток, установленных в роторе, которые перемещаются вдоль внутренней стенки эксцентриковой полости. Лопатки, вращаясь от стороны всасывания к стороне нагнетания эксцентриковой полости, уменьшают объем пространства, мимо которого они проносятся, сжимая газ, захваченный в пространстве. Лопатки скользят по масляной пленке, которая образуется на стенке эксцентриковой полости, обеспечивая уплотнение. Пластинчатые компрессоры нельзя использовать для подачи безмасляного воздуха, но они способны обеспечивать сжатый воздух без пульсаций. Они также не допускают попадания загрязняющих веществ в окружающую среду благодаря использованию втулок, а не подшипников, и их относительно медленной работе по сравнению с винтовыми компрессорами. Они относительно тихие, надежные и способны работать со 100% -ным рабочим циклом. Некоторые источники утверждают, что роторно-пластинчатые компрессоры в основном вытеснили винтовые компрессоры в системах воздушных компрессоров. Они используются во многих безвоздушных применениях в нефтегазовой и других обрабатывающих отраслях.

какие виды компрессоров бывают под название Спиральные компрессоры

В спиральных воздушных компрессорах используются стационарные и вращающиеся спирали, которые уменьшают объем пространства между ними, поскольку вращающиеся спирали отслеживают путь неподвижных спиралей. Впуск газа происходит на внешнем крае спиралей, а выпуск сжатого газа — около центра. Поскольку спирали не соприкасаются, смазочное масло не требуется, что делает компрессор практически безмасляным. Однако, поскольку масло не используется для отвода тепла сжатия, как в других конструкциях, производительность спиральных компрессоров несколько ограничена. Они часто используются в компрессорах низкого уровня и компрессорах домашних систем кондиционирования воздуха.

какие виды компрессоров бывают под название Роторно-лопастные компрессоры

Роторные компрессоры — это устройства большого объема с низким давлением, которые более целесообразно классифицировать как нагнетатели. Чтобы узнать больше о воздуходувках, загрузите бесплатное руководство по покупке Thomas Blowers.

какие виды компрессоров бывают под название Центробежные компрессоры

В центробежных компрессорах используются высокоскоростные лопастные колеса, подобные насосу, которые сообщают газам скорость и повышают давление. В основном они используются в больших объемах, таких как коммерческие холодильные установки мощностью 100+ л.с. и на крупных перерабатывающих предприятиях, где они могут достигать 20 000 л.с. и обеспечивать объемы в диапазоне 200 000 куб. Футов в минуту. Почти идентичные по конструкции центробежным насосам, центробежные компрессоры увеличивают скорость газа, выбрасывая его наружу под действием вращающейся крыльчатки. Газ расширяется в улитке корпуса, где его скорость замедляется, а давление повышается.
Центробежные компрессоры имеют более низкую степень сжатия, чем поршневые компрессоры, но они обрабатывают большие объемы газа. Многие центробежные компрессоры используют несколько ступеней для улучшения степени сжатия. В этих многоступенчатых компрессорах газ обычно между ступенями проходит через промежуточные охладители.

какие виды компрессоров бывают под название Осевые компрессоры

Осевой компрессор обеспечивает максимальные объемы подаваемого воздуха, от 8000 до 13 миллионов кубических футов в минуту в промышленных машинах. В реактивных двигателях используются компрессоры такого типа для производства объемов в еще более широком диапазоне. Осевые компрессоры в большей степени, чем центробежные компрессоры, имеют тенденцию к многоступенчатой конструкции из-за их относительно низких степеней сжатия. Как и в центробежных установках, осевые компрессоры увеличивают давление, сначала увеличивая скорость газа. Затем осевые компрессоры замедляют газ, пропуская его через изогнутые неподвижные лопасти, что увеличивает его давление.

масляные и безмасляные компрессоры

Масло играет важную роль в работе любого компрессора, поскольку оно служит для отвода тепла, выделяемого в процессе сжатия. Во многих конструкциях масло также обеспечивает уплотнение. В поршневых компрессорах масло смазывает подшипники кривошипа и пальца, а также боковины цилиндра. Как и в поршневых двигателях, кольца на поршне обеспечивают герметизацию камеры сжатия и регулируют поступление в нее масла. Винтовые компрессоры впрыскивают масло в корпус компрессора, чтобы герметизировать два бесконтактных ротора и, опять же, отводить часть тепла процесса сжатия. Роторно-лопастные компрессоры используют масло для герметизации мельчайшего пространства между кончиками лопастей и отверстием корпуса. Спиральные компрессоры обычно не используют масло, поэтому их меньше называют масляными, но, конечно, их мощность несколько ограничена. Центробежные компрессоры не вводят масло в поток сжатия, но они находятся в другой лиге, чем их братья с прямым вытеснением.
При создании безмасляных компрессоров производители используют ряд тактик. Производители поршневых компрессоров могут использовать цельные узлы поршень-кривошип, которые устанавливают коленчатый вал на эксцентриковые подшипники. Когда эти поршни совершают возвратно-поступательное движение в цилиндрах, они качаются внутри них. Эта конструкция исключает наличие подшипника пальца кисти на поршне. Производители поршневых компрессоров также используют различные самосмазывающиеся материалы для уплотнительных колец и гильз цилиндров. Производители винтовых компрессоров уменьшают зазоры между винтами, устраняя необходимость в масляном герметике.
Однако есть компромиссы с любой из этих схем. Повышенный износ, проблемы с отводом тепла, снижение производительности и более частое техническое обслуживание — это лишь некоторые из недостатков безмасляных воздушных компрессоров. Очевидно, что определенные отрасли промышленности готовы пойти на такие уступки, потому что безмасляный воздух является обязательным условием. Но там, где допустимо фильтровать масло или просто жить с ним, имеет смысл использовать обычный масляный компрессор.

Типы компрессоров – Мир химического машиностроения

Типы компрессоров

Типы компрессоров:- Компрессоры представляют собой механические устройства, целью которых является повышение давления газов, так же как насосы используются для повышения давления жидкостей и их транспортировки по трубам. Поскольку газы по своей природе сжимаемы, эффект компрессора также заключается в уменьшении объема газов.

Типы компрессоров

Компрессоры делятся на два класса; те, которые относятся к типу положительного смещения, и те, которые принадлежат к динамическому типу.

1. Компрессоры прямого вытеснения

Компрессоры прямого вытеснения имеют механические части, которые всасывают газ ступенчато дискретным объемом от входа компрессора. Это действие уменьшает объем газа, увеличивает давление газа и выпускает газ на выходе из компрессора.

Объемные компрессоры делятся на два типа; Ротационный тип и возвратно-поступательный тип.

A. Роторные объемные компрессоры

Как следует из названия, объемные компрессоры ротационного типа содержат вращающийся механизм, который помогает всасывать газ, а также выпускать его. Некоторыми примерами компрессоров роторного типа являются роторно-винтовой компрессор, роторно-лопастной компрессор и спиральный компрессор.

Винтовой компрессор

Типы компрессоров:- Винтовой компрессор

Винтовые компрессоры содержат пару спиральных винтов, называемых винтом с наружной резьбой и винтом с внутренней резьбой. Вращательные движения винтов отвечают за всасывание газов с входа компрессора. Газ всасывается в непрерывном быстром движении. При работе они не издают большого шума, а компрессор не сильно вибрирует во время работы.

Ротационно-пластинчатый компрессор

Типы компрессоров:- Роторно-пластинчатый компрессор

Ротационно-пластинчатый компрессор состоит из ротора, на котором установлены лопасти. Лопасти выдвигаются и касаются стенок корпуса, создавая условия, при которых газ не сможет просочиться через зазор между стенкой и краями лопаток. Вращательное движение заставляет объем газа увеличиваться и уменьшаться, проходя через компрессор.

Спиральный компрессор

Типы компрессоров: – Спиральный компрессор

Механизмы вращения спирального компрессора представляют собой пару чередующихся спиральных лопаток. Часто один из витков неподвижен, а другой виток работает эксцентрично. Это движение втягивает и сжимает газы. Это одни из самых тихих работающих компрессоров. Очень маленький зазор между неподвижными спирали приводит к высокой объемной эффективности.

B. Поршневые компрессоры объемного вытеснения

Типы компрессоров: – Поршневые компрессоры объемного вытеснения

Поршневые компрессоры прямого вытеснения содержат узел поршня и коленчатого вала. Назначение узла состоит в том, что при всасывании газа внутрь компрессора коленчатый вал совершает возвратно-поступательное движение и перемещает поршень для сжатия газа.

В зависимости от того, как цилиндр внутри двигателя компрессора взаимодействует с рабочей жидкостью; поршневые компрессоры могут быть одностороннего действия или двойного действия .

В механизме одностороннего действия газ взаимодействует с цилиндром только один раз при движении поршня вверх. В механизме двойного действия газ дважды взаимодействует с цилиндром, т. е. газ сжимается дважды; во время хода поршня вверх и вниз.

2. Динамические компрессоры

Отличительной чертой динамических компрессоров является то, что они содержат быстро вращающиеся лопасти. Движение этих быстро вращающихся лопастей всасывает газы и сжимает их внутри компрессора. Динамические компрессоры обычно используются для крупномасштабных операций. Типы динамических компрессоров – центробежные компрессоры и осевые компрессоры.

A. Центробежный компрессор

Типы компрессоров:- Центробежный компрессор

Центробежные компрессоры содержат рабочее колесо. Крыльчатка, вращающаяся с очень большой скоростью, всасывает газ и разгоняет его до таких высоких скоростей, что в некоторых случаях скорость движущегося газа достигает скорости звука. Перед выпуском такого высокоскоростного газа он проходит через участок увеличенной площади. Это приводит к тому, что кинетическая энергия движущегося газа преобразуется в статическую энергию.

B. Осевые компрессоры

Типы компрессоров:- Осевые компрессоры

Осевые компрессоры содержат набор аэродинамических профилей, расположенных в ряд. Обычно один воздушный профиль вращается, а следующий за ним остается неподвижным. Вращательное движение аэродинамических профилей постепенно сжимает газ. Они способны достигать высоких скоростей потока в компактном исполнении, за счет этой особенности они получаются довольно дорогими.

типов воздушных компрессоров — все, что вам нужно знать

Воздушные компрессоры — очень мощные устройства, и это один из тех продуктов, которые мы рекомендуем пользователям не экономить и покупать самый дешевый. Основная задача воздушного компрессора заключается в том, чтобы сжимать атмосферный воздух, газы или даже пар низкого давления до высокого давления, хранить его в контейнере/сосуде и при необходимости подавать этот воздух высокого давления. Мы можем найти воздушные компрессоры для различных бытовых и промышленных применений, и для этого у нас есть различные типы воздушных компрессоров.

В этом руководстве мы рассмотрим воздушные компрессоры, классификацию воздушных компрессоров, а также кратко рассмотрим некоторые популярные типы воздушных компрессоров и их работу.

Описание

Что такое воздушный компрессор?

Воздушные компрессоры представляют собой механические устройства, которые всасывают воздух при атмосферном давлении (низком давлении) и преобразуют его в воздух под высоким давлением. Компрессоры имеют широкий спектр применения в бытовой технике, а также в промышленных устройствах.

Эти области применения включают очистку от пыли шкафов или шкафов, нагнетание воздуха в шины, приведение в действие пневматических инструментов, сжатие хладагентов в системах отопления, вентиляции и кондиционирования воздуха и холодильных установках, управление тормозами в больших транспортных средствах (автобусах, грузовиках и поездах) и т.д.

Возможно, вы знакомы с простыми ручными велосипедными насосами, которые накачивают воздух в маленькие шины и шарики. Это пример простого воздушного компрессора. В настоящее время мы используем воздушные компрессоры на базе электродвигателей для накачки воздуха в шины всех видов автомобилей.

Хотя существует множество электроинструментов для промышленного использования, автомобильная промышленность в значительной степени зависит от сжатого воздуха для питания пневматических инструментов. Следовательно, вы можете найти воздушные компрессоры даже в небольших местных гаражах. Пневматические ключи, краскораспылители , полировальные машины являются важными инструментами, которые в гаражах, мастерских и кузовных мастерских используют со сжатым воздухом.

Классификация воздушных компрессоров

Существует несколько способов классификации воздушных компрессоров на основе диапазонов давления, степени сжатия, производительности, общей конструкции, а также принципа действия.

Диапазон давления

• Воздушные компрессоры низкого давления – менее 145 фунтов на кв. дюйм (10 бар)
• Воздушные компрессоры среднего давления – от 145 до 1160 фунтов на кв. дюйм (10–80 бар)
• Воздушные компрессоры высокого давления – от 80 до 1000 бар
• Воздушные компрессоры очень высокого или сверхвысокого давления – более 1000 бар

Объемный расход или производительность

• Воздушные компрессоры малой производительности – менее 0,15 м ³ /с
• Воздушные компрессоры средней производительности – от 0,15 до 5 м ³ /с
• Высокопроизводительные воздушные компрессоры – более 5 м ³ /с

Конструкция и принцип работы

• Объемные компрессоры
• Динамические компрессоры

Объемный компрессор увеличивает давление воздуха за счет уменьшения объема воздуха/газа. Кроме того, у нас есть еще два типа компрессоров: поршневые компрессоры и ротационные компрессоры.

Что касается динамического компрессора, вращающийся ротор передает некоторую кинетическую энергию воздуху/газу и в результате увеличивает давление воздуха/газа. Здесь есть еще два типа: турбокомпрессор и секторный компрессор.

На следующем рисунке показана подробная классификация воздушных компрессоров по конструкции и принципу действия.

Различные типы воздушных компрессоров

Несмотря на то, что существует несколько типов воздушных компрессоров, лишь немногие из них очень популярны и распространены. Это:

• Поршневые компрессоры
• Ротационные компрессоры
• Центробежные компрессоры
• Осевые компрессоры

Поршневые компрессоры

В поршневых компрессорах поршень, совершающий возвратно-поступательное движение в осевом направлении в цилиндре, уменьшает объем воздуха/газа и увеличивает его давление. В зависимости от требований к выходному давлению у нас могут быть одно- или многоцилиндровые, одно- или многоступенчатые компрессоры.

На следующем изображении показана упрощенная схема поршневого компрессора. Когда поршень совершает возвратно-поступательное движение, всасывающий и выпускной клапаны регулируют всасывание воздуха/газа и сжатие воздуха/газа.

Работу поршневого компрессора можно сравнить с работой двухтактного двигателя. Один оборот кривошипа завершает как всасывание, так и сжатие воздуха/газа. Разность давлений между цилиндром и впускным/выпускным коллекторами вызывает открытие и закрытие впускного (всасывающего) и выпускного (нагнетательного) клапанов.

Давление во впускном коллекторе приблизительно равно атмосферному давлению, тогда как в выпускном коллекторе давление сжатого воздуха.

Для повышения давления воздуха поршневые компрессоры имеют многоступенчатую конструкцию. Типичный одноступенчатый поршневой компрессор может создавать давление до 6 бар. Двухступенчатые (разновидность многоступенчатых) поршневые компрессоры очень популярны в небольших гаражах и мастерских и могут создавать давление в диапазоне от 5 до 35 бар. Трехступенчатый компрессор может создавать давление в диапазоне 35–85 бар.

Ротационные компрессоры

Следующий тип воздушных компрессоров — это ротационные компрессоры. Обычно они имеют небольшие размеры и производят относительно меньшее давление. Например, вакуумная система стоматолога состоит из ротационного компрессора. Существует два важных типа ротационных компрессоров: винтовые и лопастные.

Винтовой компрессор — чрезвычайно популярный тип воздушного компрессора в промышленном сегменте. Вы можете найти винтовые компрессоры мощностью от 40 до 500 л.с. Название «винтовой» компрессор происходит от того, что в корпусе компрессора имеется два разных винта. Эти винты имеют противоположную резьбу, то есть один винт имеет правую резьбу, а другой – левую.

Оба эти винта находятся в зацеплении и синхронизированы с помощью зубчатой ​​передачи. Двигатель вращает приводной вал, который, в свою очередь, вращает винты. При вращении они всасывают воздух и удерживают его в полостях между нитями. Этот захваченный воздух имеет высокое давление.

Что касается роторных компрессоров лопастного типа, опять же существует два типа: фиксированные лопастные и многолопастные. В ротационном компрессоре с фиксированными лопастями ось вращения вращающегося вала ролика совпадает с центром цилиндра, но эксцентрична по отношению к самому ролику. Этот вал создает всасывание и сжатие воздуха/газа.

В многолопастном роторном компрессоре ось вращения вала ролика совпадает с роликом, но эксцентрична по отношению к цилиндру. Это создает скользящую лопасть, а ротор имеет несколько пазов, которые совпадают с скользящей лопастью.

Когда компрессор работает, центробежные силы ротора прижимают скользящую лопасть к цилиндру. Четырехлопастной роторный компрессор производит четыре такта сжатия за один оборот.

Центробежные компрессоры

Далее идет динамический компрессор. В частности, центробежный компрессор представляет собой разновидность турбокомпрессора. В воздушных компрессорах этого типа давление воздуха/газа увеличивается в результате преобразования углового момента быстроходной крыльчатки в статическое давление, сообщаемое воздуху/газу.

Центробежные компрессоры имеют постоянный поток и поэтому производят меньше шума и вибраций, чем поршневые аналоги. На следующем изображении показано рабочее колесо центробежного компрессора.

Воздух низкого давления поступает через центр/проушину рабочего колеса и проходит через проходной канал, состоящий из нескольких лопаток. Эти лопасти вращаются с очень высокой скоростью, и воздух, проходящий через эти лопасти, приобретает импульс и статическое давление.

Осевые компрессоры

Еще одним типом турбокомпрессора является осевой компрессор. В этом типе воздух/газ течет параллельно оси машины. Осевые компрессоры состоят из нескольких ступеней лопаток ротора и статора.

Это очень большие устройства мощностью более 1000 л.
