Твердотопливные котлы с водяным контуром #2019 [Цены, отзывы]

Благодаря полному сгоранию топлива выделение отходов органики пиролизными котлами сводится на нет

Современный твердотопливный котел длительного горения с водяным контуром – это оборудование, без которого сегодня в некоторых деревнях и загородных поселках просто невозможна полноценная жизнь. Речь идет о населенных пунктах, лишенных газовых коммуникаций. Применение котлов длительного горения с водяным контуром обеспечивает жильцам не только отопление дома в зимний период, но и регулярную подачу горячей воды.

Содержание:

Современные твердотопливные котлы имеют очень много достоинств

Твердотопливный котел прекрасно впишется в дизайн в стиле кантри

Оборудование на твердом топливе позволяет владельцам экономить средства на отопление, что обусловлено сравнительной дешевизной угля, дров, торфа. Конечно, сам котел не относится к разряду дешевых, на его покупку придется изрядно потратиться.

Но сделать твердотопливный котел длительного горения своими руками вполне реально.

 В качестве топлива для твердотопливных котлов длительного горения используют:

  1. Дрова.
  2. Торф.
  3. Пеллеты – специальные топливные гранулы.
  4. Измельченный уголь.
  5. Экогорошек (специальный уголь).

Современный вид твердого топлива – пеллеты

Твердотопливные котлы длительного горения удобны тем, что их загружают только один раз в сутки. Более того, существуют модели, которые не требуют дополнительного топлива целую неделю. Производительность такого оборудования достигает 95%.

Отличие одно- и двухконтурных котлов

Двухконтурные котлы, которые называют пиролизными, отличаются от одноконтурных наличием дополнительной топки, благодаря чему сгоревшие газы не вылетают сразу в трубу, а насыщаются воздухом и продолжают гореть во второй камере.

Этим фактором и обусловлен столь высокий КПД. Корпус твердотопливного отопительного оборудования с водяным контуром может изготовляться из стали или чугуна.

Одноконтурный котел предусматривает только нагрев воды для батарей отопления. Его конструкция такова:

  1. топка – камера, в которой происходит сгорание топлива;
  2. зольник – ящик для отходов, образующихся в результате горения;
  3. дымоход – система отвода сгоревших газов;
  4. рубашка – водяной теплообменник, помещенный прямо в топку.

Принцип работы твердотопливного котла

Принцип работы оборудования заключается в следующем: в топку закладываются дрова или уголь. Сгорая, они выделяют тепло. Благодаря рубашке тепло аккумулируется и передается теплоносителю (воде), который разносит его по всей системе.

Пиролизный котел с водяным контуром в разрезе

При нагревании вода расширяется, это качество заставляет ее циркулировать естественным образом. В радиаторы идет теплая жидкость, а остывшая вновь поступает в котел для нагрева. Преимущество котла с двумя контурами состоит в дополнительном змеевике, который присоединен к водопроводной системе и греет воду для бытовых нужд.

Совет! Прежде чем покупать двухконтурный твердотопливный котел, необходимо рассчитать предполагаемый расход мощности на обогрев дома и нагрев воды для бытовых нужд.

Схема подключения котла к общей системе отопления

популярные твердотопливные котлы:
МодельХарактеристикиЦена
Лемакс Форвард-20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь, кокс. Одноконтурный. КПД 75 %. Открытая камера сгорания. Напольная установка. 16 920 ₽ Купить
ZOTA Дымок-М АОТВ-25М Твердотопливный классический котел. Мощность 25 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 70 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 23 270 ₽ Купить
ZOTA Master 20 Твердотопливный классический котел. Мощность 20 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 25 540 ₽ Купить
ZOTA Тополь М 30 Твердотопливный классический котел. Мощность 30 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 75 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 33 150 ₽ Купить
Buderus Logano S111-2-16 Твердотопливный классический котел. Мощность 16 кВт. Энергонезависимый. Топливо: дрова, древесные брикеты, уголь, угольные брикеты, кокс. Одноконтурный. КПД 76 %. Открытая камера сгорания. Напольная установка. 47 000 ₽ Купить
ZOTA Carbon 26 Твердотопливный классический котел. Мощность 26 кВт. Энергонезависимый. Топливо: уголь, угольные брикеты. Одноконтурный. КПД 80 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. 50 900 ₽ Купить
Protherm Бобер 30 DLO Твердотопливный классический котел. Мощность 24 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 60 200 ₽ Купить
ZOTA Magna 15 Твердотопливный классический котел. Мощность 15 кВт. Топливо: дрова, древесные брикеты, уголь, угольные брикеты. Одноконтурный. КПД 83 %. Открытая камера сгорания. Возможна установка блока ТЭНов. Напольная установка. Для однофазной сети. 77 900 ₽ Купить
Protherm Бобер 50 DLO Твердотопливный классический котел. Мощность 39 кВт. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 90.2 %. Открытая камера сгорания. Напольная установка. 83 684 ₽ Купить
Stropuva S20U Твердотопливный котел длительного горения. Мощность 20 кВт. Площадь обогрева 200 кв. м. Энергонезависимый. Топливо: дрова, уголь. Одноконтурный. КПД 85 %. Открытая камера сгорания. Напольная установка. 100 650 ₽ Купить

Варианты расположения контура

Таких вариантов два:

  1. Проточный.
  2. Накопительный.

Нагревание по проточному методу требует того, чтобы змеевик водонагревательного контура был вмонтирован в рубашку. Греется этот теплообменник благодаря энергии отопительного контура. Теплоноситель, двигаясь по змеевику, достигает температуры в +45 ℃. Производительность данного оборудования составляет 8 л/мин.

Система подогрева воды с применением накопительного контура

При накопительном нагреве система оснащена бойлером – специальным баком для нагрева воды. Бойлер встраивается в главный теплообменник или в дымоход. Вода греется за счет горячего воздуха. По мере расходования горячей воды из крана в бак из системы водопровода подается холодная вода. Максимальный нагрев составляет +90 ℃.

Для повышения производительности оборудования его оснащают циркуляционным насосом, что приводит к увеличению КПД почти вдвое. Однако такая технология требует наличия источника электроэнергии, что в свою очередь влияет на финансовые затраты.

Экологичные и энергоэффективные за счет полного сгорания топлива котлы длительного горения

Если в доме случаются перебои электроэнергии, систему следует дополнить переключателем, который будет переводить подкачку воды на естественную циркуляцию.

Совет! Прежде чем купить твердотопливный котел длительного горения, нужно рассмотреть несколько моделей и выбрать ту, которая в летний период будет обеспечивать жильцов горячей водой, но без подачи тепла. Многофункциональные (гибридные) твердотопливные котлы оснащаются электрическим ТЭНом.

Преимущества твердотопливных котлов с водяным контуром

Теплоноситель греется только тогда, когда горит топливо. Пиролизные котлы относятся к системам длительного горения. От качества оборудования и возможности контролировать температуру воды напрямую зависит экономия.

Особенности конструкции водяного контура обеспечивают максимальную теплоотдачу при работе оборудования. Твердотопливные котлы длительного горения, отзывы о которых можно найти в интернете, имеют следующие преимущества:

  • Высокая надежность.
  • Экологичность.
  • Экономичность.
  • Длительность эксплуатации.
  • Привлекательный дизайн.
  • Простое обслуживание.

Твердотопливный котел с автоподачей пеллет из подсобного помещения частного дома

Отходы, возникшие в результате работы оборудования, станут отличным удобрением для дачного участка. При необходимости котел можно переделать под газ или дизельное топливо. Твердотопливная система обогрева с водяным контуром обеспечивает равномерное распределение тепла по всему дому.

«Водяная рубашка», которой оснащены некоторые котлы, более эффективны в плане теплопередачи. Это сложный вид водяного котла, в котором все стенки двойные. В образованном пространстве (3-5 см) циркулирует теплоноситель, что дает ему возможность очень быстро греться.

Пример работы пиролизного котла с водяным контуром

Водяной контур, изготовленный из стальных труб диаметром 5-6 см, считается не менее эффективным, чем предыдущий вариант. Изогнутый змеевиком трубчатый профиль проходит вверху и по стенам топки, внутри него медленно циркулирует вода и обеспечивает помещение теплом. Преимущество таких моделей состоит в том, что их намного легче ремонтировать.

Системы контроля

Твердотопливные системы с водяным контуром оснащены блоком управления и контроля, благодаря чему в водяном контуре можно регулировать температуру теплоносителя. Термостат – это самое простое устройство, которое встречается на подобном оборудовании.

Схема расположения нагревательных элементов с комнатным термостатом

Когда температура воды доходит до оптимальной, автоматически закрывается поддувало и воздух перестает поступать в топку. По законам физики в этот момент горение уменьшается. При остывании воды все происходит в обратном порядке.

Более совершенные твердотопливные котлы оборудованы точными датчиками температуры, насосами, которые нужны для принудительной подачи воздуха. Такая вентиляция дает верхнюю воздухоподачу, благодаря чему топливо сгорает практически без остатка. Но такое оснащение требует наличия электросети.

Схема обвязки твердотопливного котла длительного горения

Циркуляционный насос сохранит твердотопливный котел в зимнее время от размораживания. То есть если безнасосную работающую систему оставить на несколько дней без присмотра, топливо сгорит полностью, вода перестанет циркулировать и замерзнет. В такой ситуации трубы просто полопаются. Но при наличии циркуляционного насоса подобной неприятности не произойдет. Медленно двигаясь по трубам, зимой не замерзает даже холодная вода.

Насос – важная деталь нагревательно-отопительной системы

Цены твердотопливных котлов длительного горения с водогрейным контуром выше, чем у обычных печей. Но такая стоимость вполне оправдана. Воду из котла можно использовать в самых разных нуждах.

Характеристики современных твердотопливных систем:

  1. Мощность.
  2. Компактность.
  3. Универсальность.
  4. Продуктивность.

Такое оборудование устанавливают не только в частных домах, но и на крупных промышленных предприятиях.

Особенности пиролизных котлов

Как уже было сказано выше, пиролизные котлы имеют две камеры сгорания. В первой горит непосредственно топливо, а в другой – газы, этим топливом выработанные. Если в топку положить сырые дрова, что в зимнее время вполне возможно, они начинают выделять пар.

Вторая камера устраняет отрицательное воздействие на процесс горения. В нее поступает горячий газ и нейтрализует влагу. На своем пути газ напитывается воздухом, что способствует дальнейшему горению. Для разделения камер использован колосник, на котором лежат дрова. Для работы пиролизной системы нужен принудительный поддув, его обеспечивает дымосос.

Как работает пиролизная система:

  1. Топливо укладывают на колосник.
  2. Разжигают котел.
  3. Закрывают заслонку топки.
  4. Запускают дымосос.
  5. Горение создает в камере высокую температуру, в результате чего образуются летучие продукты сгорания в виде азота и водорода.
  6. Эти образования поступают во вторую камеру и смешиваются с потоком воздуха.
  7. Происходит полное сгорание, а выделенное тепло возвращается в первую камеру.

Изображение пиролизного котла длительного горения в разрезе

Данный процесс обеспечивает очень высокую температуру, благодаря чему разлагаются и отходы сгоревших дров, а топливо используется по максимуму. Тепло, выделенное сгоревшими отходами, дважды пускается в ход.

Наряду с многочисленными достоинствами у пиролизных котлов есть и недостатки:

  • Высокая цена.
  • Зависимость от электричества.
  • Заявленная производителем мощность не всегда соответствует действительности.
  • Если использовать оборудование вполсилы, высока вероятность засорения газохода дегтем.

Высокая стоимость пиролизного котла со временем окупается благодаря экономии топлива

Совет! Чтобы избежать покупки малоэффективного пиролизного котла, сначала нужно изучить отзывы о производителе данного оборудования.

Cоветы владельцам твердотопливных котлов длительного горения

Чтобы оборудование служило долго и с максимальным КПД, его нужно правильно выбирать. Приведенные ниже рекомендации – для тех, кто только собирается купить систему.

  • Водонагревательный котел с двумя контурами по мощности на 1/4 превосходит одноконтурный аналог. Поэтому мощность первого должна быть не менее 15 кВт, тогда как для второго достаточно 12 кВт. Чем больше обогреваемая площадь, тем мощнее должно быть оборудование.
  • Для хорошего снабжения горячей водой вторая камера и теплообменник котла должны быть изготовлены из стали или меди. Чугунная топка отличается долгим сроком службы.

Двухконтурный твердотопливный котел с накопительным баком для горячей воды

  • Двухконтурная система отопления способна выдавать в минуту около 8 литров воды. Если этого количества для бытовых нужд мало, рекомендуется приобрести котел с бойлером.
  • Обслуживание агрегата довольно простое – нужно только чистить зольник и загружать время от времени топливо. Котлы длительного горения способны продержаться на одной закладке 5-7 дней.

1. Группа безопасности; 2. Термоаккумулирующий бак; 3. Термосмеситель; 4. Расширительный бак мембранного типа; 5. Клапан подпитки системы; 6. Циркуляционный насос системы отопления; 7. Радиаторы; 8. Смесительный трехходовой кран; 9. Обратный клапан; 10. Циркуляционный насос системы ГВС.

Рекомендации по обслуживанию и безопасности

Перед первым запуском владельцу нужно внимательно осмотреть трубы на предмет течи и сам котел – он не должен пропускать дым в помещение. То же касается и системы дымохода. Раз в год дымоход, трубопровод и радиаторы требуют чистки.

Для профилактического обслуживания необходимо слить из системы воду. Для этого в обратном контуре с помощью тройника крепят дополнительную трубу, на конце которой устанавливается заглушка.

Котлы длительного горения на твердом топливе в разных размерах

Меры безопасности:

  1. Нельзя, чтобы во время работы котла дверца топочной камеры оставалась открытой.
  2. Запрещено осуществлять розжиг топлива при помощи бензина.
  3. Во избежание пожара нельзя укладывать на котел вещи для сушки.
  4. Для загрузки топлива следует пользоваться специальными рукавицами.
  5. Запрещено поручать загрузку топочной камеры детям.
  6. Нельзя хранить топливо в непосредственной близости к котлу, между ними должен быть минимум метр расстояния.
  7. Перегрев оборудования очень опасен, поэтому не следует перегружать топку.

Твердотопливный котел с блоком автоматического управления и бункером для пеллетных гранул

Твердотопливный котел с большим резервуаром

Современные вариации твердотопливных систем длительного горения с водяным контуром идеально справляются с функцией тепло- и водоснабжения в частном доме, а также на большом производстве, заменяя при этом газ.

Выбираем котел твердотопливный с водяным контуром

Автор Евгений Апрелев На чтение 5 мин Просмотров 1.9к. Обновлено

Твердотопливные котлы с водяным контуром для дома пользуются заслуженной популярностью у российского потребителя. Это и не удивительно, ведь такие котельные установки и постройку обогреют и горячей водой обеспечат. В этой публикации будет рассмотрен принцип работы, конструкция и особенности монтажа данных установок.

Твердотопливные (ТТ) котлоагрегаты с водяным контуром представляют собой несколько видоизмененные классические отопительные устройства, к которым добавлен теплообменник (накопитель) для создания ГВС. Сегодня, на российском рынке отопительного оборудования широко представлены одно – и двухконтурные твердотопливные котлы.

Одноконтурные модели включают в себя следующие конструктивные элементы:

  • Корпус. В качестве материала может использоваться чугун или листовая сталь, толщиной 4-6 мм.
  • Топка (топочная камера). Так же как и корпус может быть выполнена из жаропрочной стали или чугуна. Непосредственно в топке и происходит процесс тления топлива.
  • Колосниковая решетка, находящаяся в топливной камере. Данный элемент изготавливаются из чугуна и служит для обогащения топлива кислородом.
  • Зольник. При прогорании, твердые отходы проникают через щели колосниковой решетки, и попадает в камеру зольника, откуда и удаляется пользователем.
  • Дымоотводящий канал, который служит для вывода за пределы устройства продуктов сгорания.
  • «Водяная рубашка». В современных одноконтурных ТТ котлоагрегатах данный элемент встроен в корпус устройства. Теплоноситель нагревается от стенок котла и посредством циркуляционного насоса (в системах с принудительной циркуляцией) или под воздействием гравитационных сил (в самотечных системах отопления), поступает в систему отопления (к радиаторам, батареям, полотенцесушителям, теплым полам и пр.) дома.

Двухконтурный котел отопительный твердотопливный с водяным контуром оснащен дополнительным теплообменником, который может быть проточного или накопительного типа.

Данные устройства проточного типа представляют собой змеевик, встроенный в водяную рубашку котельной установки. Нагрев проточной воды осуществляется от теплоносителя, который отдает часть энергии через стенки теплообменника. Данная конструкция имеет один существенный недостаток – низкую производительность, которая варьируется в пределах 5-9 л/мин при t 40-50 C°. Именно поэтому при такой конструкции, наиболее популярными являются чугунные отопительные твердотопливные котлы с водяным контуром, так как чугун дольше отдает тепловую энергию теплоносителю, а, следовательно, и воде в теплообменнике ГВС.

Накопительный теплообменник представляет собой емкость, которая может размещаться непосредственно в водяной рубашке котла или в дымоходном канале. В первом случае создание ГВС происходит посредством передачи тепловой энергии между теплоносителем системы отопления и водой водяного контура. Во втором варианте размещения, нагрев воды системы ГВС происходит раскаленными отработанными газами. Основное преимущество двухконтурных ТТ котлов с накопительным теплообменником – это достаточно большой запас нагретой воды для ГВС дома, который может ограничиваться только объемом бойлера. Температура воды в водяном контуре может достигать 90-95 С°.

Важно! Следует понимать, что в твердотопливной отопительной аппаратуре нагрев воды водяного контура происходит исключительно во время горения топлива, а это 3-4 часа между закладками. Именно поэтому для создания непрерывного ГВС дома следует выбирать модели твердотопливных котлов длительного горения с водяным контуром или их пиролизных аналогов.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Плюсы и минусы различных конструкций

Если речь идет о сравнении твердотопливных отопительных систем с водяным контуром и без него, то первые имеют достаточно внушительный перечень преимуществ, а именно:

  • Доступность топлива. Большинство моделей котельного оборудования с водяным контуром могут работать как на угле, так и на дровах, а также практически на всех типах твердого топлива.
  • Простота конструкции. Несмотря на кажущуюся сложность, самодельный отопительный котел с водяным контуром – достаточно распространенное явление, в загородных домах и дачах многих россиян.
  • Надежность и долговечность. Это доказано многомиллионной аудиторией пользователей.
  • Энергонезависимость. Подавляющему большинству моделей ТТ отопительных установок не требуется электроэнергия в период эксплуатации.

Не стоит забывать и о недостатках, которые есть у двухконтурных твердотопливников.

  • Низкий КПД, который не превышает (даже у газогенераторных моделей) 90%.
  • Необходимость обслуживания, которое заключается в регулярной загрузке топливной камеры и очистки зольника от твердых остатков. Чтобы решить данную проблему можно приобрести твердотопливник с автоматической подачей, но и такие модели не лишены недостатков. Основными из минусов являются высокая стоимость оборудования и достаточно серьезные требования к качеству топлива.

Совет! Перед приобретением твердотопливника обязательно сделайте расчет необходимой мощности, учитывая расход тепловой энергии на обогрев помещений и создания ГВС дома. Для этого рекомендуем обратиться за консультацией к профессионалам.

Правила выбора

Итак, как выбрать твердотопливный котел с водяным контуром? Существует несколько простых правил, позволяющих не наделать ошибок при выборе данного устройства.

  1. Обратитесь к профессионалам. Консультация включает в себя расчеты, поэтому услуга, как правило, платная.
  2. Для обогрева помещения и создания ГВС требуется аппаратура, мощностью на 25% выше, чем просто для отопления. Можно воспользоваться упрощенной системой расчета: на 10 м2 отапливаемой площади необходимо 1 кВт мощности котельной установки + 25% на теплопотери через окна и двери и на плохое утепление постройки + 25% на нагрев воды.
  3. Обращайте внимание на производительность нагрева контура ГВС. Большинство моделей твердотопливников с проточным теплообменником имеют производительность контура ГВС не более 2 – 2,5 л/мин. Если для ваших нужд этого недостаточно обратите внимание на модели со встроенным накопительным баком (бойлером).

И последний совет: чтобы приобрести долговечный отопительный ТТ котел, который позволяет максимально использовать тепловую энергию для ГВС дома, выбирайте котельные установки с медным теплообменником и чугунной топкой.

Котел твердотопливный длительного горения с водяным контуром: как выбрать

Для отопления помещения могут быть использованы различные варианты отопительных приборов.

Сегодня особой популярностью пользуются твердотопливные котлы длительного горения с водяным контуром, они могут быть использованы в частных домах, коттеджах и дачах.

Данная разновидность объединяет в себе функции котла и титана.

Основные разновидности твердотопливных котлов

Котлы длительного горения могут быть разными. Есть несколько критериев, по которым их можно отличить:
  • топливо, которое используется;
  • количество контуров;
  • конструкция прибора и вариант загрузки топлива;
  • КПД устройства;
  • размеры.

Основным объединяющим моментом является то, что котел на твердом топливе с водяным контуром можно устанавливать только на пол. В качестве топлива могут быть использованы различные материалы — дрова, уголь, кокс и специальные топливные брикеты.

Особенностью двухконтурных котлов является то, что они не только обогревают помещения, но и дают возможность получить горячую воду в любом количестве. Для того чтобы правильно выбрать твердотопливный котел стоит предварительно проконсультироваться со специалистом, который поможет подобрать подходящую модель. От этого зависит, насколько качественно будет происходить отопление помещения.

Устройство твердотопливного котла

Твердотопливные котлы характеризуются такими конструктивными элементами:

  • топка;
  • система циркуляции теплоносителя;
  • система, которая отводит дым;
  • система контроля температуры.

После того как топливо загружено в топку происходит процесс сгорания. В результате стенки начинают нагреваться, передавая тем самым тепло воде, которая циркулирует по специальной системе. На сегодняшний день можно выделить классический вариант котлов и пиролизный. В первом случае происходит обычное сгорание топлива с последующим выделением тепловой энергии.

Пиролизные котлы по принципу действия имеют некоторые отличия. Основное заключается в том, что газ, который выделяется, сгорает отдельно. Благодаря этому КПД данного отопительного прибора увеличивается в разы. Единственным недостатком такого котла является то, что нужно выбирать подходящее топливо. Важно чтобы материал имел влажность не более 20%. Поэтому стоит заранее готовить сухие дрова или другое топливо, чтобы в последствие не возникло проблем.

Основные преимущества и недостатки твердотопливных котлов с водяным контуром

Если сравнивать котлы данного типа, которые оборудованы водяным контуром и обычными печами, то сразу можно выделить целый ряд неоспоримых преимуществ.
  1. Высокая производительность и экономичность. Котлы обладают очень высоким коэффициентом полезного качества. После запуска они в полной мере могут прогреть всю систему меньше чем за один час. Конструкция продумана до мелочей, что в свою очередь позволяет максимально использовать выделяемое тепло и при этом свести к минимуму теплопотери. Котел в состоянии отопить полностью весь дом, а не только помещение, в котором он расположен или смежные с ним помещения.
  2. Неоспоримым преимуществом можно также назвать доступную стоимость. Для установки такого обогревательного прибора не нужны специальные справки и разрешение специализированных служб. Это позволяет в свою очередь сэкономить на лишних затратах. При установке важно только позаботиться о качественной вентиляции в помещении и дымоходе, через который будет выводиться отработанный кислород.
  3. Топливо для таких котлов может быть самым разнообразным. Самым доступным вариантом является уголь и древесина. Их стоимость на порядок ниже, чем использование газа.
  4. Внешний вид котлов сегодня может быть самым разнообразным. Сегодня выпускаются варианты, которые стилизованы под камины. С их помощью можно не только обогреть помещение, но и сделать интерьер более оригинальным. Такой камин можно даже использовать в гостиной.
  5. Важным моментом является автономность приборов. Для того чтобы обогреть помещение нет необходимости подключать котел к сети электроэнергии или газу. Это позволяет использовать их даже для обогрева дач где нет газа и линий электричества.
  6. Твердотопливный котел с водяным контуром можно монтировать самостоятельно. Для этой цели не нужно вызывать мастера или иметь специальное оборудование.
  7. Некоторые модели могут сверху быть оборудованы варочной поверхностью. Это позволит приготовить пищу и не использовать при этом другое оборудование. В таком случае котел необходимо устанавливать на кухне.

Есть также некоторые недостатки,  о которых стоит знать, перед тем как приобрести такую разновидность отопительного оборудования.

  1. Для полноценной работы стоит продумать и сделать качественный дымоход.
  2. Установить такой котел можно только на пол, это обусловлено достаточно большим весом.
  3. В запасе необходимо иметь достаточное количество полностью сухого топлива. Если это дрова они должны храниться в специальном дровнике чтобы предотвратит их намокание. Другие варианты топлива также стоит хранить в подходящих условиях, чтобы сохранить их высокие качества и возможность их дальнейшего использования.
  4. Загружать любое топливо необходимо вручную, специальной системы для его подачи нет.
  5. Для нормальной производительности котел периодически нужно чистить от сажи.

Зная все преимущества и недостатки можно в полной мере оценить работу твердотопливного котла с водяным контуром.

Как выбрать подходящий вариант котла для отопления дома

Несмотря на разнообразие отопительных приборов самым востребованным на сегодняшний день является твердотопливный котел длительного горения. Это в первую очередь обусловлено его положительными качествами и отменными техническими характеристиками. Для того чтобы подобрать подходящую модель стоит воспользоваться некоторыми рекомендациями.

  1. Вид используемого топлива. В том случае если основным видом топлива будет уголь, то котел должен быть изготовлен из высоколегированной стали. Если же в качества топлива будет использоваться древесина, то лучше всего выбирать модели, изготовленные из чугуна.
  2. Мощность котла и что не менее важно полезный объем загрузочной камеры. Второй показатель говорит о том, сколько за один раз можно загрузить топлива и как часто данную операцию нужно будет выполнять.
  3. Стоимость и вес котла, стальные модели весят меньше чем чугунные варианты, поэтому и доставка их будет существенно ниже.
  4. Экономичность также важный критерий, на который стоит обратить внимание. КПД чугунных моделей ниже, чем стальных, даже при том, что первый вариант значительно медленнее остывает.
  5. Эксплуатация и обслуживания. Важно чтобы использование котла не доставляло неудобств, он должен быть простым и понятным в управлении. Также за котлом должно быть просто ухаживать самостоятельно.
  6. В среднем длительность эксплуатации твердотопливного котла составляет 10 лет. По истечении данного времени может потребоваться замена оборудования и проведения ремонтных работ. Чтобы увеличить срок эксплуатации рекомендуется своевременно проводить профилактические работы.

Твердотопливный котел с водяным контуром отличное решение для отопления любого частного дома.

Правильно выбранная модель в состоянии обогреть даже помещения со значительной площадью. Есть варианты, с помощью которых также можно оборудовать систему теплых полов. Для того, чтобы котел прослужил долго и на протяжении всего времени не возникало никаких проблем, во время выполнения монтажных работ стоит учитывать все рекомендации. В противном случае поломки могут возникнуть в самом начале использования. Если уверенности в собственных силах нет, работу по установке стоит доверить специалистам.

Использовать котел стоит в строгом соответствии с инструкцией. Это обеспечит максимальную производительность всего оборудования и длительность его службы. Топливо также нужно использовать с учетом всех особенностей строения. Твердотопливный котел с водяным контуром обогреет помещения любого назначения и даст возможность получать горячую воду, что в свою очередь гарантирует максимально комфортные условия проживания.

ТОП-10 моделей по качеству и цене

Твердотопливные котлоагрегаты с водяным контуром способны обогревать как маленькие квартиры, так и большие производственные помещения.

Они оптимальны в тех местах, где нет центрального отопления и газовой магистрали.

Рынок наполнен различными вариантами – какой же из них выбрать?

Рейтинг ТОП-10 лучших твердотопливных котлов с водяным контуром

Как выбрать и на что обратить внимание?

Эксперты рекомендуют обратить внимание на следующие моменты:

  • Принцип работы и количество контуров. Если необходимо обеспечение ГВС, то стоит выбрать двухконтурные варианты. Если есть необходимость в длительном поддержании тепла без заправки топливом, то котлы длительного горения – самый оптимальный вариант.
  • Тип топлива – далеко не все котлы универсальны, и цена на топливо сильно различается. Здесь все зависит от предпочтений и возможностей потребителя.
  • Мощность. Правильно подобранная мощность обеспечит комфортную температуру во всем помещении, при ее недостатке показатели температуры будут заметно ниже предполагаемых.

Лучшие твердотопливные котлы с водяным контуром

Stropuva S30 30 кВт

Весьма мощный котлоагрегат, работающий на древесных брикетах и дровах, способен обогреть площадь до 300 кв.м., что делает его оптимальным для применения не только в частных домах, но также предприятиях и сельскохозяйственных помещениях.

Благодаря особенностям конструкции прогорание топлива осуществляется по типу свечи сверху вниз, что увеличивает время сгорания топлива и, следовательно, время работы котла на одной закладке – до 31 часа.

Для обслуживания агрегата необходимо регулярно чистить зольник и дымоход. Оптимальная форма корпуса экономит место в котельной во время монтажа.

Вместительная топка способна принять до 80 кг топлива. Во время работы стальной корпус не раскаляется, что исключает возможность ожогов.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, древесные брикеты.

Плюсы

  • длительная работа на одной закладке;
  • равномерный прогрев;
  • экономичный расход топлива;
  • большая площадь обогрева.

Минусы

  • высокая цена;
  • тяжелый.

Теплодар Куппер Практик 8

Котел классического типа, поддерживающий в качестве топлива уголь, дрова и торфяные брикеты.

Встроенный термометр обеспечивает необходимый контроль температуры. Мощности котлоагрегата невысоки и оптимальны для прогрева площади до 80 кв.м.

Производится из качественных материалов с соответствием стандартам качества и безопасности.

Стальной корпус длительно удерживает тепло, однако нагревается в процессе работы, поэтому следует соблюдать осторожность в эксплуатации.

Также требователен к размещению, необходимо пространство между корпусом и ближайшими стенами.

Возможна установка терморегулятора, который не поставляется в комплекте.

Технические характеристики:

  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, торфяные брикеты.

Плюсы

  • невысокая цена;
  • равномерное распределение тепла;
  • небольшие габариты и вес.

Минусы

  • мощности недостаточно для обогрева двухэтажных зданий;
  • корпус сильно нагревается.

Kentatsu ELEGANT-03 17 кВт

Одноконтурный котлоагрегат, оснащенный чугунным теплообменником с увеличенной поверхностью, которая достигается дополнительными ребрами.

Такая конструкция повышает общий КПД агрегата. Нагревает теплоноситель до 90 градусов и поддерживает давление в системе до 4 атм.

Способен обогреть площадь до 170 кв.м., однако оптимум колеблется в пределах 120-140 квадратов.

Благодаря конструктивным особенностям обеспечивает равномерный прогрев по системе отопления.

Колосники долговечны и оборудованы водяным охлаждением.

Передняя панель поддерживает наличие механического термостата и термометра.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 90%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь;
  • Циркуляционный насос/расширительный бак: нет/нет.

Плюсы

  • качество и надежность колосников;
  • производительность;
  • наличие термостата и термометра.

Минусы

  • высокая цена;
  • тяжелый.

Stropuva Mini S8 8 кВт

Твердотопливный котлоагрегат небольшой мощности, которой хватает для обогрева помещения площадью не более 80 кв.м.

Оптимален для коттеджа или деревенского дома, не зависим от бесперебойного источника электроэнергии.

В качестве топлива потребляет дрова и древесные брикеты, экономичен благодаря невысокому расходу топлива.

Полной загрузки хватает до 20 часов бесперебойного поддержания температуры.

Поставляется в собранном виде, благодаря чему прост в установке и подключении. Обладает небольшими габаритами и ярким дизайном.

Однако благодаря плотным стенкам достаточно тяжелый, вес составляет 145 кг, поэтому при монтаже может потребоваться дополнительная помощь.

Технические характеристики:

  • Тип: длительного горения;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Тип топлива: дрова, древесные брикеты.

Плюсы

  • экономичный в плане расхода топлива;
  • длительно сохраняет тепло;
  • небольшие размеры;
  • яркий дизайн.

Минусы

  • низко расположено окно для топлива;
  • тяжелый.

Теплодар Куппер Эксперт-15

Небольшой, но мощный котлоагрегат атмосферного типа длительного горения. Способен

обогревать площадь до 150 кв.м., но более высокие показатели поддерживаются на площади до 100 квадратов.

Благодаря конструктивным особенностям имеется возможность подключить пеллетную или газовую горелку.

Энергозависимый вариант, работающий от однофазной или трехфазной сети. Имеется предустановленный ТЭН для поддержания температурных показателей.

Поддерживает температуру теплоносителя в пределах 50-95 градусов.

Рабочее давление в контуре отопления составляет 3 бар. Управление отсутствует, для контроля состояния предусмотрены термометр и манометр.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Напряжение сети: однофазное/трехфазное;
  • Тип топлива: дрова, уголь.

Плюсы

  • встроенные термометр и манометр;
  • длительный срок службы;
  • мощность;
  • надежность.

Минусы

  • зависимость от электроэнергии;
  • горелка отсутствует в комплектации.

Лучшие твердотопливные котлы с водяным контуром и электротеном

Теплодар Куппер Практик 14 14 кВт

Одна из наиболее простых и вместе с тем мощных моделей с идеальным соотношением цены и качества.

Наибольшая эффективность достигается при обогреве помещения 80-100 кв.м., однако способен отопить и площади до 140 квадратов.

В качестве топлива используются дрова, дровяные брикеты и уголь. Расход топлива небольшой, поэтому модель экономична в эксплуатации.

Оптимален в домах с принудительной циркуляцией воды в системе.

Предустановленный ТЭН позволяет длительно поддерживать необходимую температуру.

Глубокая топка обеспечивает длительность прогорания топлива, а объемный зольник уменьшает необходимое количество чисток, и, следовательно, упрощает уход за котлоагрегатом.

Технические характеристики:

  • Тип: классический;
  • Контуры: одноконтурный;
  • Энергонезависимость: да;
  • Камера сгорания: открытая;
  • КПД: 90%;
  • Размещение: напольное;
  • Тип топлива: дрова, уголь, торфяные брикеты.

Плюсы

  • невысокая цена;
  • надежная конструкция и качественная сборка;
  • вместительная топка;
  • объемный зольник;
  • небольшие размеры и вес.

Минусы

  • топливо прогорает достаточно быстро;
  • тонкие стенки корпуса.

Теплодар Куппер Эксперт-22

Мощный агрегат универсального назначения, работающий на дровах и угле. Способен

прогреть помещение с общей площадью до 120 кв.м.

Верхняя загрузка и наклонная объемная топка добавляют эргономики, а защита от перегрева обеспечивается лотком из нержавеющей стали.

Развитый теплообменник и верхнее горение увеличивают длительность работы на одной загрузке топлива.

Работает в четырех режимах – быстрый прогрев, классический, средний и максимальный.

Максимальный режим обеспечивает 24 часа работы котла.

Однако у устройства отсутствует автоматический поджиг топлива, что не очень удобно при объемной топке.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 75%;
  • Размещение: напольное;
  • Напряжение: однофазное/трехфазное;
  • Теплообменник: стальной;
  • Тип топлива: дрова, уголь.

Плюсы

  • быстрый нагрев;
  • длительность работы на одной загрузке;
  • два люка для очистки.

Минусы

  • нет автозагрузки топлива;
  • отсутствует автоподжиг.

Теплодар Куппер Практик 20

Универсальный котлоагрегат, интегрируемый с другими типами котлов. Возможно

подключение к системе с естественной или принудительной циркуляции теплоносителя, последнее достигается путем подключения расширительного бака и циркуляционного насоса.

Достаточно мощный, чтобы обогреть помещение площадью до 200 квадратов.

Обладает сравнительно небольшими размерами и весом.

Наклонная топка удобна для загрузки топлива. Встроенный ТЭН мощностью в 6 кВт съемный, его можно заменить более мощным вариантом.

Чугунный колосник долговечен, однако несколько хрупок из-за особенностей сплава. Зольник вместителен, что уменьшает необходимость его частого опорожнения.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Управление: механическое;
  • Теплообменник: стальной;
  • Тип топлива: дрова, уголь, торфяные брикеты.

Плюсы

  • небольшие размеры;
  • возможность апгрейда;
  • встроенный термометр.

Минусы

  • требователен к давлению воды в контуре;
  • нет комплектующих для подключения к дымоходу.

ЭВАН WARMOS TT-18К 18 кВт

Оптимальный котел для жилых и производственных помещений, может применяться как основное или дополнительное оборудование для обогрева помещения площадью до 120 кв.м.

Требователен к системе вентиляции, несмотря на эффективную систему сгорания образующихся газов и систему регулировки тяги.

Встроенный ТЭН не допускает размораживания отопительной системы.

Процесс работы осуществляется на основе естественной циркуляции воды из-за разницы в температурах.

При отсутствии возможности самостоятельно прохождения теплоносителя по трубам необходимо дополнительное оборудование в виде расширительного бака и циркуляционного насоса.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Управление: механическое;
  • Теплообменник: стальной;
  • Тип топлива: дрова, уголь, торф.

Плюсы

  • простота монтажа;
  • нетребовательность к топливу;
  • качественная сборка.

Минусы

  • требователен к вентиляции;
  • быстро сгорает топливо.

Теплодар Куппер Эксперт-45

Один из самых мощных агрегатов в линейке «Эксперт» предназначен для производственных и сельскохозяйственных помещений площадью до 450 кв.м.

Теплообменник из нержавеющей стали долговечен и надежен, а предустановленный ТЭН мощность до 9 кВт поддерживает необходимую температуру длительное время.

Размеры и вес котла велики, однако это обусловлено мощностью и объемной топкой, а также толстыми стенками, предупреждающими их прогорание.

Имеются разъемы для модификации устройства пеллетной или газовой горелками. Оптимален для российского климата и суровых зим северных регионов.

Технические характеристики:

  • Контуры: одноконтурный;
  • Камера сгорания: открытая;
  • КПД: 85%;
  • Размещение: напольное;
  • Напряжение сети: однофазное/трехфазное;
  • Тип топлива: дрова, уголь.

Плюсы

  • надежность теплообменника;
  • длительный срок службы;
  • показатели мощности;
  • возможность модификации.

Минусы

  • зависим от бесперебойного источника электроэнергии;
  • неэкономичен.

Виды твердотопливных котлов с водяным контуром

Котлы с водяным контуром подразделяются на традиционные, длительного горения, универсальные и пиролизные — в зависимости от типа горения.

  • Универсальные — функционируют на любом топливе с возможностью подключения газовой горелки. Они оснащены качественной системой безопасности, предотвращающей возгорание или остановку работы без контроля оператора.
  • Длительного горения – работают по принципу свечки, что обеспечивает бесперебойное отопление от суток до недели. Однако из-за особенностей конструкции достаточно дороги.
  • Пиролизные – с двумя топливными камерами, которые потребляют топливо и образующийся при его сгорании газ. Обладают очень высоким КПД, дают меньше теплового загрязнения.
  • Традиционные – похожи по принципу на обычную печь, не требовательны к электричеству, доступны и относительно дешевы.

Достоинства и недостатки твердотопливных котлов с водяным контуром

Преимущества котлов с водяным контуром в высоком качестве сборки, длительном сроке службы, экономичном расходе топлива и нетребовательности к регулярному техническому осмотру.

Некоторые модели обладают высоким КПД за счет вторичного использования продуктов горения. Большинство котлов нетребовательно к установке.

Однако большая часть таких котлоагрегатов имеет более низкий КПД по сравнению с другими видами котлов.

Также их необходимо регулярно подгружать топливом – в среднем, каждые 5-6 часов, за исключением вариантов длительного горения и моделей с автоматической подачей дров или угля.

Водяной контур – что это и зачем нужен

Водяной контур – это известная всем система отопления с помощью радиаторов. Она необходима в домах с не очень удачной планировкой, уменьшает теплопотери от окна, равномерно греет помещение.

Традиционные котлы без водяного контура обогревают локализовано, и, если в доме помещений, не соприкасающихся с котельной, больше двух, водяной контур просто необходим, ведь в его отсутствие удаленные комнаты не будут достаточно прогреваться.

Теплопотери в них будут весьма высоки, а температуры нередко не достигают даже оптимальных для проживания и длительного нахождения.

Кроме того, в домах с печным отоплением нередко промерзают углы. Водяной контур позволит избежать подобной проблемы.

Как подобрать мощность твердотопливного котла с водяным контуром

Выбор мощности котла с водяным контуром практически не отличается об обычного. Самый простой расчет заключается в разделении отапливаемой мощности на удельную мощность котлоагрегата.

Полученный результат уменьшают в 10 раз. Итог – это отправная точка в подборе мощности котла с водяным контуром.

В холодных регионах к числу стоит прибавить 20% для учета теплопотерь и климатических особенностей.

Наиболее популярной является формула V*T*K/850.

V – объем помещения, T – разница между оптимальной температурой в помещении и минимальной на улице.

K – коэффициент теплопотери, зависящий от помещения. Для современных конструкций с двойными стеклопакетами он составляет 0,5, для деревянных зданий – 4.

Какая фирма-производитель лучше?

Твердотопливные котлоагрегаты с водяным контуром поставляются российскими и зарубежными производителями.

Эксперты выделяют следующие бренды, чья техника наиболее оптимальна для российских климатических реалий:

  • Теплодар – российский бренд, работающий с 1997 года и обладающий собственными уникальными запатентованными технологиями. Бренд ежегодно обновляет технопарк, используя для производства отопительного оборудования высококачественные станки мировых брендов.

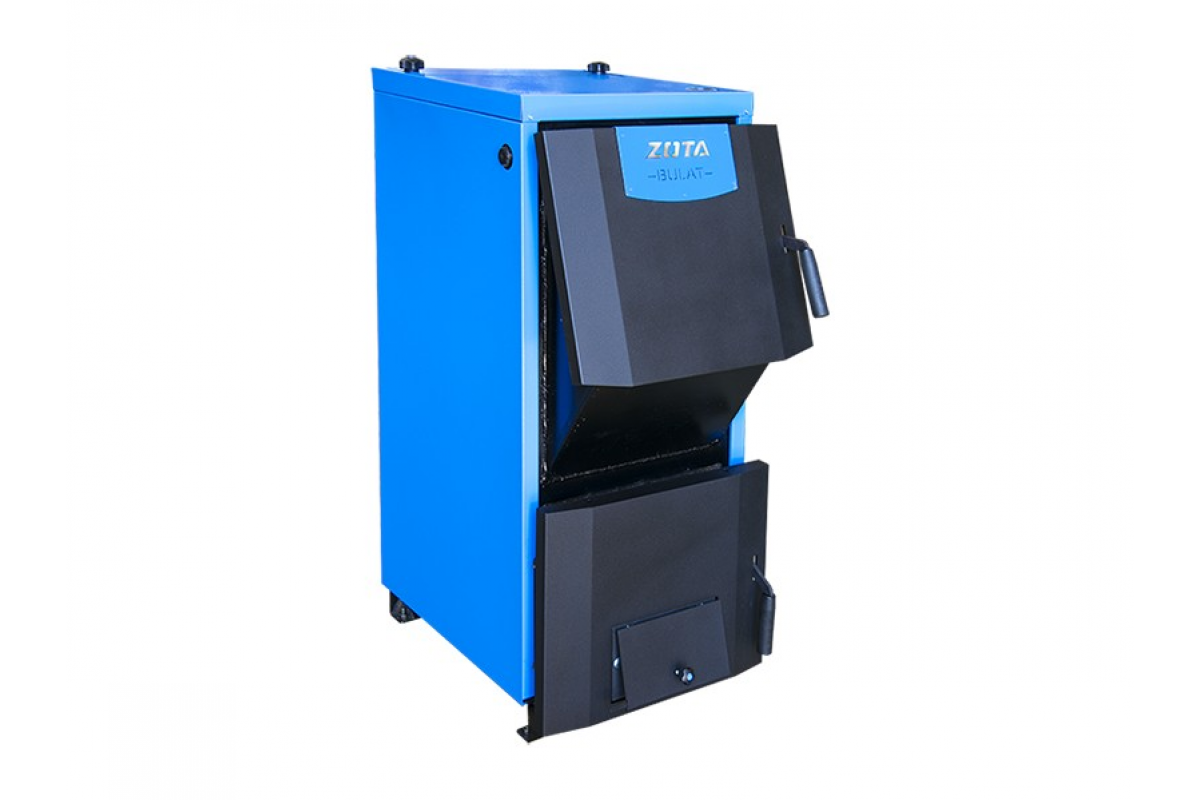

  • Zota – относительно молодая торговая марка, учитывающая климатические условия стран, куда поставляется отопительное оборудование. Учитывают также особенности регулярного обслуживания, которое не всегда возможно в силу удаленности жилых зон от больших городов и сервисных центров. Поставляют большое количество различных модификационных комплектующих.
  • Stropuva – компания из Литвы 2000 года. Им принадлежит патент на технологию сгорания топлива по типу свечи. Благодаря этой технологии были разработаны котлы длительного сгорания. Выпуск продукции в России осуществляется на совместном предприятии, благодаря опыту отечественных специалистов бренд разрабатывает котлы, оптимизированные под реалии российского климата.

Отзывы покупателей

{{ reviewsOverall }} / 5 Оценка владельцев (2 голосов)

Рейтинг бренда/модели Количество проголосовавших Добавьте свой отзыв!

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

{{{ review.rating_title }}}

{{{review.rating_comment | nl2br}}}

Показать еще Добавьте свой отзыв!

Полезное видео

Из видео вы ознакомитесь с обзором твердотопливного котла с водяным контуром:

Котел на твердом топливе с водяным контуром

На сегодняшний день актуально стоит вопрос о выборе системы отопления практически для любого частного дома. Ведь несмотря на то, что XXI век шагает уверенно по миру, в нашей действительности до сих пор остаются целые поселения, лишенные элементарных благ цивилизации: газа, а иногда и электричества. Собственно, в таком случае лучшим решением будет выбор отопительной системы автономного типа.

В системе отопления несколько звеньев, главным из которых является отопительный агрегат. Современные производители предлагают множество различных котлов для любой площади и на любой кошелек.

Одним из лучших вариантов будет отопительный твердотопливный котел с водяным контуром.

Такой твердотопливный котел представляет собой видоизмененный вариант обычного твердотопливного котла, работающего на угле или дровах.

Как указывалось выше, любая система отопления состоит из нескольких элементов. Котел с водяным контуром представляет собой непосредственно сам котел и дополнительный контур к нему. Нагревательный элемент устанавливают в отдельном помещении для обеспечения безопасности. Дополнительный контур, иначе бойлер, отвечает за нагревание воды. Таким образом получается, что, используя котел на твердом топливе с водяным контуром, можно обеспечить дом и отоплением, и горячим водоснабжением без подключения к теплосетям и центральному горячему водоснабжению.

Современный котел с водяным контуром, изготовленный из высококачественного металла, позволяет получать воду как для хозяйственных, так и для бытовых целей.

Принцип работы у твердотопливных котлов в своей основе аналогичен принципу работы старых добрых русских печей.

Дрова для российского жителя – это один из самых доступных видов топлива. Практически в любом регионе РФ дрова есть, и цены на них не регулируются монополистами. Горение дров в котле – процесс, дающий высокий уровень теплоотдачи. При этом это и один из самых экологически безопасных способов отопления и водоснабжения.

Твердотопливные котлы торговой марки Lavoro Eco оснащаются высокотехнологичной системой безопасности. Помимо нее присутствует и терморегулятор, работа которого делает регуляцию мощности котла энергонезависимой.

Пожалуй, самый главный плюс автономной системы отопления, основанной на твердотопливном котле с водяным контуром, является ее независимость от электроэнергии.  Частого обслуживания твердотопливные котлы  Lavoro Eco также не требуют: сжигание твердого топлива в топке происходит практически полностью.

Таким образом, для  корректной работы системы отопления важно не ошибиться в выборе отопительного агрегата: твердотопливный котел с водяным контуром торговой марки Lavoro Eco является достойным конкурентом другим видам отопительного оборудования.

Котел отопительный твердотопливный с водяным контуром

Если сравнивать электроэнергию и дизельное топливо с природным газом, то дрова приобрести несколько проще, так как они относятся к категории общедоступных ресурсов. В некоторых районах, которые максимально отдалены от больших городов, котел отопительный твердотопливный с водяным контуром является чуть ли не единственным способом эффективного обогрева жилого дома. Стоимость дров в несколько раз меньше тепловой или электрической энергии, правда доставка их до отдаленных участков иногда может стать серьезной проблемой.

Подобные проблемы достаточно распространены для многих регионов нашей страны. Котел с водяным контуром рекомендуется использовать для снижения общих затрат по коммунальным платежам. Одной из разновидностей котлов является наличие в системе водяного контура. Он позволяет максимально эффективно распространять тепло по всем помещениям при помощи водяного отопления.

Основные виды

Ни для кого не секрет, что ко многим населенным пунктам только планируется подвод газовых магистралей. Альтернативой такому оборудованию является установка котла длительного горения на дровах с водяным контуром. Топливом ему могут служить пеллеты, дрова или уголь. Используемая горячая вода пригодится как для бытовых нужд, так и для создания благоприятного микроклимата в помещениях. Загружать топливо необходимо всего раз в сутки, что делает его использование крайне удобным. Так же можно приобрести модели устройств, где топливо нужно закладывать лишь раз в неделю, но их стоимость гораздо выше обычных моделей. Его коэффициент полезного действия составляет порядка 90%.

Двухконтурные и одноконтурные устройства

У подобных конструкций может быть одна камера хранения, при этом он будет работать по принципу котла с топкой нижнего дутья. Можно найти конструкцию и с верхним дутьем, так называемые пиролизные котлы. Корпус у них может быть изготовлен из стали или чугуна. При наличии одноконтурного котла, работа которого направлена на прогрев теплоносителя батарей, его конструкция будет состоять из:

  • рубашки, которая исполняет роль теплообменника. Встраивается непосредственно в топку;
  • топки, представляет собой камеру горения;
  • дымохода, выводит газы, которые являются результатом горения топлива;
  • зольника, который собирает отходы горения.

Основные виды

Принцип его работы заключается в том, что в камеру помещается топливо, которое в период сгорания вырабатывает тепло. Теплообменник котлов длительного горения с водяным контуром аккумулирует полученное тепло и направляет его к теплоносителю. Горячая вода циркулирует по батареям, тем самым обогревая воздух в комнатах. Остывший теплоноситель направляется обратно на подогрев к котлу. Двухконтурный контур отличается от обычного тем, что в нем находится еще один теплообменник, работа которого направлена на снабжение дома горячей водой. Основной теплообменник подключается к водопроводным трубам, позволяя использовать подогретую воду в бытовых целях.

Способы подключения ГВС контура:

  1. Режим накопления. Подобная система с водяным контуром для отопления предусматривает наличие бойлера или бака для нагрева воды. Он встраивается в дымоход или теплообменник. В этом случае обогрев комнат будет производиться при помощи теплоносителя или разогретого воздуха. В случае расхода теплой воды в емкость бойлера подается охлажденная вода, которая потом прогревается до 90°C. При этом система контура ГВС способна обеспечить объемом воды в два раза больше, чем размер бойлера. Тем самым расход топлива будет достаточно высоким.
  2. Проточный. В этом случае контур будет подключаться непосредственно к рубашке. Он будет прогреваться за счет энергии, вырабатываемой теплоносителем внутри системы. Вода циркулирует по змеевику и прогревается до 45-50°C. Устройство вырабатывает порядка 8 литров горячей воды ежеминутно. Подобное устройство можно сделать своими руками.

Что можно установить дополнительно

Благодаря физическим свойствам нагреваемая вода самостоятельно течет по трубам. При нагреве поток воды движется вверх, а после охлаждения направляется вниз водяного котла отопления на дровах. Такие котлы на твердом топливе способны прогреть только определенный объем воды и это следует учесть при выборе устройства. Для повышения показателя КПД рекомендуется установить дополнительный насос циркуляционный. Его установка увеличивает уровень эффективности в несколько раз, однако функционирование становится более энергозависимым. Если на районе замечены перебои с электроэнергией, то следует установить так же и байпас. Он отвечает за перевод воды с принудительного состояния в естественное.

Насос циркуляционный

Приобретая дровяной котел стоит отдать предпочтение таким моделям, которые способны обеспечить бытовой теплой водой семью, не проходя отопительную систему. Только так можно обеспечить горячей водой семью летом.

Для того, что бы устройство ни работало на прогрев одного лишь радиатора, а и выдавала горячую воду для бытовых нужд семьи, следует установить электрический тэн. Подобные устройства относятся к категории гибридных, многофункциональных устройств, используемых для отопления частного дома. Более энергозависимым делает систему наличие дополнительного оборудования, такого как насосы и вентиляторы. Однако стоит учесть и то, что подключение котла на дровах с водяным контуром к сети позволяет сделать ее полностью автоматизированной.

Электрический ТЭН

Пиролизные устройства

Их главной особенностью можно назвать то, что вместо одной сплошной камеры сгорания в нем таких ячеек две. В первом происходит сгорания топлива, а во втором его остаточные продукты. Когда на улице холодно, дрова закладываются в первую камеру, а так как они часто не досушенные, то образуется пар. Для того, что бы снизить негативное воздействие пара на процесс сгорания, рекомендуется использовать вторую камеру топки. Этот способ называется двойным дутьем. Котлы для отопления разделены колосником, через который и происходит продув системы. Для функционирования подобного оборудования необходима принудительная тяга, которая создается при помощи дымового насоса.

Последовательность действий:

  • дрова или любой другой вид твердого топлива укладывается на колесник;
  • производится розжиг, после чего дверца топки плотно закрывается и сразу включается дымовой насос;
  • по мере горения температура в ячейке начинает повышаться, что приводит к образованию угля, азота, водорода и гарного газа;
  • они проходят во вторую ячейку, в которую подается кислород, после чего начинают гореть;
  • после этого они вновь проходят в первую ячейку.

Благодаря этому устройство нагревается до высокой температуры, а остаточные продукты разлагаются и образуют пиролизный газ. Поэтому твердое топливо расходуется более чем рационально, а переработанное сырье используется системой повторно.

Основные недостатки и преимущества использования подобных конструкций

К недостаткам можно отнести:

  1. Дрова в горящую топку укладываются самостоятельно.
  2. Устройства этого типа достаточно простые в использовании, однако это является не только их преимуществом, но и существенным недостатком. Одним из них можно назвать удобство его эксплуатации.
  3. Для отопления дома необходимо использовать исключительно сухое сырье. А для этого ему необходимо выделить теплое помещение.
  4. За оборудованием надо ухаживать. Проводить регулярные чистки зольника, горелки и дымохода.
  5. Требуется монтаж дополнительного оборудования, такого как каналы.
  6. Змеевики отличаются друг от друга по размерам. Если качество используемого материала низкое, то вскоре начнут образовываться наросты, которые приведут к дальнейшей поломке устройства.
  7. Масса и размеры устройства довольно существенные, поэтому прикрепить его к стене не получится. Для установки рекомендуется использовать отдельную и хорошо вентилируемую комнату.

Преимущества:

  1. Котел на твердом топливе относится к категории экономичных и производительных устройств. Его коэффициент полезного действия большой, поэтому он способен прогреть весь теплоноситель на протяжении часа. При этом имеющиеся теплопотери минимальны. Он отлично подойдет для прогрева всего дома, поэтому его устанавливают в качестве основной отопительной системы. Сделать котел можно и самому, что существенно сэкономит семейный бюджет.
  2. Можно использовать несколько видов топлива, а не только дрова, которые существенно дешевле природного газа.
  3. Такие отопительные системы можно устанавливать самостоятельно.
  4. Их стоимость вполне доступна. При этом нет необходимости получать огромное количество справок и разрешений, которые бы позволили установить и использовать котел для водяного отопления. Дабы устройство было безопасным, следует позаботиться о качественных комплектующих и исправности таковых.
  5. Возможность использования автономного режима. Такие устройства не нуждаются в подключении к источникам газовой подачи или электрической сети. Является неоспоримым преимуществом для некоторых районов и областей, где наблюдаются регулярные перебои с подачей газа и электричества.
  6. Остатки золы, если она древесная, можно использовать в качестве природного удобрения для сада и огорода.
  7. Эксплуатационные качества. Обычные котлы по эксплуатации мало чем отличаются от тех, в которых имеется водяной контур. С его помощью можно даже утилизировать небольшое количество мусора.
  8. Высокие эстетические показатели, однако, этот пункт относится далеко не ко всем моделям. Можно приобрести более стильные устройства, которые отдаленно будут напоминать роскошный камин или старинную дровяную печь. Они прекрасно впишутся в интерьер и могут даже стать его основной изюминкой. Это будет прекрасным украшением гостиной или зала и использоваться не только для обогрева помещений.

Что следует учесть при проведении монтажных работ

В первую очередь следует подготовить используемую поверхность. При этом следует учесть максимальный вес подобного устройства с расчетом возможной дополнительной комплектации. Наличие малейшего перекоса недопустимо, поэтому при выравнивании поверхности следует использовать строительный уровень. Рекомендуется сделать бетонную подушку на несколько сантиметров выше уровня пола. В дальнейшем это облегчит процесс удаления золы и обслуживания устройства для отопления дома. Водный котел лучше расположить в центре дома. Но если это сделать невозможно, то необходимо его установить в гараже или выделить для него специальное помещение под котельную.

В котельной температура не может опускаться до 10°C и должна быть установлена приточная вентиляция. Все стены необходимо сделать исключительно из жаропрочных и негорючих материалов. Хранение пожароопасных и взрывоопасных веществ в том же помещении запрещается. При установке следует неуклонно следовать приложенным инструкциям касательно монтажа и дальнейшей эксплуатации оборудования. Установка проводится на расстоянии от стен не менее чем полтора метра. Перед топкой укладывается металлический лист, который не лишним будет закрепить на поверхности пола. Глина и специальный герметик (термостойкий) используются для изоляции дымоотвода и дымохода. Перед первым запуском системы следует предварительно проверить наличие тяги, оптимального уровня давления и другие рабочие параметры.

Подключение к дымоходу

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Твердотопливные котлы длительного горения с водяным контуром для дома

Не многим собственникам частных домов повезло с прокладкой газовых магистралей. Отопление, тем не менее требуется в любом регионе России, учитывая климатические условия. Поэтому прототипы русских печей – твердотопливные котлы нового поколения, остаются на пике популярности у владельцев загородной недвижимости. Виды их различны, каждый имеет достоинства и недостатки. Мы поможем сориентироваться в многообразии моделей.

Принцип действия твердотопливного котла длительного горения

Как правило, любой агрегат представляет собой установку с несколькими камерами сгорания. Водяная рубашка для нагрева второго контура с носителем, циркулирующим по трубной разводке или требуемым для собственных нужд – также относится к комплектации. Модификации могут быть различными, установки компактными или габаритными.



Принцип действия прост: сгорая в одной камере, топливо выделяет горючие газы, которые в простых печах вылетают в общий дымоход. В таких же котлах, происходит разложение газовой массы, смешение ее с воздухом и последующее горение в другой камере.

Выгода очевидна – калории тепла используются полностью, следовательно, в экономическом плане, твердотопливный котел длительного горения предпочтительнее иных.

Расчет тепловой мощности котла с водяным контуром

До приобретения любого варианта важно рассчитать тепловые потери дома, иначе агрегат окажется маломощным, неспособным обеспечить должной температуры дому. Или, наоборот, эксплуатация станет слишком дорогой и бесполезной ввиду большого количества потребляемого топлива.

Расчеты ведут несколькими способами:

  • Популярным методом – на 10 кв метров требуется 1 кВт мощности. Однако, такой расчет не дает точности результата, так как не учитывает строительного сырья дома, утепления, размеров и качества окон и дверей. Применяя эту формулу для расчета мощности агрегата, можно ошибиться в разы.
  • Калькулятором онлайн. Еще более неточный результат, хотя легкий в процессе: остается ввести данные в соответствующие колонки и нажать кнопку результата. Если владельцам такой способ по душе следует выбирать калькулятор со скрупулезными данными – толщиной стеной, перекрытий, материалов, параметров технологических проемов и прочих существенных факторов.
  • С помощью формул. По ним найти теплопотери для конкретного дома непросто и долго. Однако, результат окажется приближенным к реальности больше всех описанных. Если нет информации обо всех нюансах материалов, следует обратиться к профессионалам по теплоснабжению.

Важно учесть, что твердотопливные котлы с водяным контуром приобретаются большей мощности, так как пользование ресурсом требует затрат и теплоотдача агрегата снижается. К полученной цифре теплопотерь прибавляют 20%. Этого хватит на требуемую мощность вкупе с водяным контуром.

Виды твердотопливных котлов длительного горения

Когда требуемые расчеты сделаны, агрегат для отопления частного дома выбирать легче. Теперь обращают внимание на иные параметры, раз мощность уже известна. Следующий аспект, который мы рассмотрим – виды котлов.

Классификация по виду топлива:

Угольные котлы

Эти котлы, как правило, чугунные, так как температура сгорания горного сырья в разы больше дров – металлические стенки просто сгорят. Для лучшей теплоотдачи и длительного сохранения температуры, агрегат облицовывают кирпичом, превращая, таким образом, котел в печь или камин.

У твердотопливного котла, работающего на угле, есть недостатки: большой вес – в частном доме необходимо устраивать отдельную площадку с обязательным бетонированием от самого фундамента и окружением из негорючих материалов.



Постоянная сажа – от нее не избавиться, даже если владельцы отличаются патологической чистоплотностью. Проще установить котел в отдельное помещение. Требуется место для хранения угля, а учитывая, что для холодной зимы его требуется не меньше 9 тонн, то ангар должен быть обширным. И запасаться топливом придется заранее, если зимой подъезд к бункеру проблематичен.

Достоинства: уголь – распространенное топливо во многих регионах страны, приемлемое по цене и достать его не проблема. Котел «всеяден» – в него загружают не только уголь, но и дрова, разнообразный мусор, брикеты, отходы. Угольный котел – это всегда комфортная температура в доме.

Пеллетные котлы

Понятие уже знакомо многим пользователям твердотопливных агрегатов. Используются гранулы – пеллеты. Они производятся из торфа, древесных и сельскохозяйственных отходов. Соответствующая и цена. Топливо классифицируется по категориям как премиум – белые и стандарт – темные. Также есть вид, используемый только для промышленного производства.

Достоинства пеллет: гипоаллергенность – топливо изготавливается из экологически чистого продукта. Малая зольность – котел чистят не чаще 1 раза в месяц. Высокий КПД – до 86%, благодаря полному сгоранию. Удобство пользования – загрузка топлива происходит не чаще 1 раза в 3–4 дня или даже в неделю. Пеллеты безопасны, так как не содержат легковоспламеняющейся пыли или взрывчатых веществ.

Единственный недостаток – место для хранения должно отличаться сухостью, иначе отсыревшие пеллеты не дадут никакого эффекта – их нужно будет просушивать. Кроме того, сырье загниет.

Достоинства котлов, работающих на пеллетах: они компактны, устанавливаются в любое удобное место, не противоречащее правилам. Котлы выполняются из металла, легкие, мобильные. Оттого что чистка происходит редко, котлы располагают даже в жилых помещения без опаски за чистоту. Толстые стенки не дадут владельцам обжечься, несмотря на высокую температуру внутри камеры.

Вывод – твердотопливный котел выбирают согласно имеющемуся топливу и финансовой возможности его пополнять в будущем. В расходы относят требование к отдельному помещению – для некоторых агрегатов и домов с большой площадью, это необходимо.

Классификация котлов по материалу изготовления

Мудрости нет – для изготовления агрегатов используют сталь и чугун.

  • Первый вариант годен только для древесного топлива, так как удельная теплота сгорания намного меньше угля или торфа.
  • Второй подходит для всего, однако, имеет недостатки: хрупок при механических воздействиях, чувствителен к перепадам температур – монтировать питающий бак с холодным носителем следует правильно. У стального котла есть преимущество перед чугунным – он не так тяжел. Его перемещают при надобности. Но срок эксплуатации по сравнению со сплавным (40 лет) – короток.

Отсюда вывод: чугунные котлы хороши своей долговечностью, но монтаж требуется отдать в руки профессионалов. Иначе срок эксплуатации уменьшится в разы, если знаний об установке нет. Стальные же хороши для дач с сезонным посещением, но такие агрегаты требуют особого ухода, так как способны покрываться коррозией ввиду долгого простоя.

Пиролизные котлы принцип работы

Древесные котлы длительного горения, устроенные таким образом, чтобы использовать для дополнительного процесса отходящие газы. Собственно, пиролиз – процесс, использующийся в котлах с любым видом топлива, не только для дров. Например, сгорание угля в пиролизном котле возрастает по КПД до 80%. Также используется и горючая жидкость.



Многие варианты твердотопливных котлов по типу пиролиза содержат в себе дополнительные функции, рассчитанные на принятие иного вида топлива – то есть, комбинированные агрегаты. Это выгодно, если в разгар сезона, обычное топливо подошло к концу.

Преимущества пиролизных котлов

Высокий КПД любого топлива – дрова сгорают практически без остатка, и чистка котла наступит нескоро. Загрузка топлива – 1 раз в сутки, габаритные требуют этого 1 раз за несколько дней. Установки компактны, но для второго контура потребуется разводка и тогда котел помещают в отдельное помещение. Срок эксплуатации – 15–20 лет.

Толстые стенки агрегата позволяют считать его безопасным, даже при высокой температуре сгорания топлива. Автоматическая или ручная регулировка оптимальной температуры.

Недостатки пиролизных котлов

Цена и зависимость от электричества. В сравнении с другими печами и котлами, стоимость пиролизного агрегата высока – в 1,5–2 раза. Но достоинства окупают этот минус быстро – владельцы заметят это по экономии топлива. Что касается расходов на электричество – котел работает в тандеме с дутьевым вентилятором, то расходы неизбежны, но не критичны.



Конечно, есть зависимость в случае внепланового отключения подачи электроэнергии, но агрегат снабжен автоматикой, отчего задымления не произойдет.

Если неправильно подобрать мощность пиролизного котла для конкретного дома и топить его вполовину параметра, то дымоходные трубы забьются дегтем – продуктом от неполного сгорания топлива. Поэтому пиролизные котлы годны для домов с постоянным проживанием и площадью не менее 100 кв метров.

Правильная установка твердотопливных котлов длительного горения

Существуют стандарты установки твердотопливных котлов. Некоторые положения требуют строго соблюдения.

  • Место для установки агрегата должно отличаться свободным ходом, площадью не менее 7 кв метров. Если отдельного помещения не предусмотрено, то для котла отводят отдельную площадку с достаточным удалением от стен дома, которые должны быть внешними, несмежными с внутренними.
  • Пол устилают негорючими материалами – металлом, асбестовыми плитами, кирпичом. Идеальным постаментом послужит продолжение фундамента. Но такое, возможно, только в начале строительства дома.
  • Кроме естественной вентиляции, обязательно должна присутствовать приточная. Дымоходы конструируются специалистами со строгим соблюдением сечений каналов. Проблемой вентиляции занимаются до покупки твердотопливного агрегата. Пиролизные требуют особого контроля, учитывая наличие дутьевого вентилятора.
  • Место установки котла не должно содержать или использоваться для хранения топлива, ГСМ и других материалов, способных воспламениться.

Как выбрать твердотопливный котел для отопления дома

На что еще обратить внимание при выборе агрегата в пользование? Есть и другие особенности, напрямую к принципу действия или устройству котла, не относящиеся.

  • Производитель. Не стоит гнаться за европейскими стандартами. Такие агрегаты дороги, но абсолютно аналогичны российской сборке. Зачем же переплачивать больше? Наша буржуйка хороша во всех отношениях.
  • Мощность циркуляционного насоса. Для двухэтажных домов устройство необходимо, так как естественная циркуляция не поднимет носитель выше отметки водяного столба.
  • Наличие бойлерной системы. Даже если семья стандартна – мать, отец, ребенок – это требует больших расходов воды на бытовые нужды. Производительность котлов редко превышает 5 литров в минуту, следовательно, накопительная система необходима.
  • Автоматическая защита и дозаторы. Они позволяют сделать расход топлива оптимальным и отключить агрегат в случае нештатной ситуации. Не стоит экономить и на собственной безопасности.

Итак, выбор за владельцем. Применяя к конкретной модели описанные нюансы, несложно выбрать твердотопливный котел с водяным контуром для конкретного дома. Сделать приобретение рациональным – задача расчетливых собственников.

Твердотопливные котлы длительного горения с водяным контуром видео



Похожие материалы

Обзор отопительных котлов с водяным контуром. Твердотопливный котел с водяным контуром для частного дома.

Для грамотной установки твердотопливного котла с водяным контуром в частном доме необходимо знать принцип его работы и особенности конструкции. Перед покупкой следует изучить все достоинства и недостатки, ознакомиться с нюансами установки и эксплуатации


Для домов, географически удаленных от газовых сетей, рациональным решением будут твердотопливные котлы с водяным контуром.Их главное преимущество – возможность использовать в качестве топлива недорогое местное сырье.

Особенности конструкции

Котельное оборудование данного типа, по сути, представляет собой немного видоизмененный вариант штатных котлов – в конструкцию дополнительно включен водяной контур.

Сумма полученной энергии и нагрева природного газа дает эффективность работы в оптимальных условиях до 109%. Значительного эффекта можно также достичь с помощью традиционных ранее установленных систем отопления с радиаторами с использованием эквитермического регулирования, в сочетании с оптимизированной температурой камеры нагрева.Еще одно неоспоримое преимущество – в большинстве конденсационных котлов уже есть очиститель дымовых газов.

Таким образом, при пропадании дымовых газов котел отключается. Чтобы обеспечить оптимальную эффективность котла, потребление газа и безопасность, необходимо регулярно проводить ежегодное техническое обслуживание. Тепловые насосы относятся к альтернативным источникам энергии, поскольку они позволяют отводить тепло из окружающей среды, переводить его на более высокий температурный уровень, а затем эффективно использовать его для отопления или горячего водоснабжения. Фактически, мы охлаждаем ткань до нескольких градусов, чтобы отвести тепло, и использовать эту энергию для нагрева других веществ, таких как вода в бассейне, теплая вода или вода в системе отопления, которую мы также нагреваем на несколько градусов, но с приемлемым для нас.

В конструкцию входит:

  1. топка;
  2. Решетка
  3. ;
  4. зольная камера;
  5. водяной контур.


Если одноконтурные модели предназначены только для отопления помещений, то двухконтурные модели используются как для отопления здания, так и для обеспечения его горячей водой.

Для передачи тепла на более высокий температурный уровень, то есть для работы теплового насоса требуется определенное количество энергии. На практике это означает, что тепловой насос потребляет электрическую энергию для привода компрессора.Поскольку его количество не является незначительным, тепловой насос можно рассматривать только как альтернативный источник тепла.

Технический принцип теплового насоса

Тепловой насос потребляет около трети своей мощности в виде электроэнергии. Остальные две трети – это тепло, которое отводится от остывшего вещества. Тепловой насос состоит из четырех основных частей контура охлаждения: испарителя, компрессора, конденсатора и расширительного клапана. Отводимое от внешней среды тепло поступает в испаритель при относительно низкой температуре в испарителе.Когда хладагент нагревается, он испаряется, а пары впоследствии сжимаются в компрессоре высокого давления. Сжатый хладагент подается в конденсатор, где передает тепло отопительной воде при более высоких температурах, чем тепло отводится в испарителе.

Совет Перед приобретением двухконтурной модели необходимо рассчитать мощность, которая будет потрачена не только на обогрев помещения (примерно 1 кВт на 10 кв. М), но и на нагрев горячей воды.

Топливо можно загружать вручную или автоматически.Второй вариант предполагает наличие в котле резервуара, куда топливо заправляется каждые 3-7 дней. Но модели дороже, чем с ручной подачей топлива, поэтому встречаются реже.

В расширительном клапане цикл закрывается и давление охлаждающей жидкости в испарителе падает до исходного значения. Солнечный тепловой коллектор – это устройство, предназначенное для поглощения солнечного излучения и преобразования его в тепловую энергию, которая передается теплоносителю, протекающему через коллектор.

Для солнечного нагрева или солнечного нагрева воды одного солнечного коллектора недостаточно.Чтобы энергия работала без лишних потерь, необходимо использовать полноценную солнечную систему. Его основными элементами являются один или несколько солнечных коллекторов, накопительный бак, теплообменник, циркуляционный насос, расширительный бак, трубопроводы и средства управления. Его часто используют в сочетании с другими источниками энергии, такими как газовые котлы или тепловые насосы. Для комбинированных систем необходима совместимость отдельных элементов для правильной работы без лишних потерь.

Схема: работа котла на дровах

Кроме того, для подачи подходит только топливо, прошедшее специальную подготовку – уголь до 2х.5 см или так называемый «эко-горошек». Некоторые модели оснащены встроенными электрическими системами, которые включаются при отключении подачи топлива, что обеспечивает их непрерывную работу.

Окупаемость инвестиций в солнечные коллекторы будет зависеть от ряда факторов, особенно от климатических условий и полного использования системы. Уже установка двух солнечных коллекторов может покрыть расходы на горячее водоснабжение до 70 процентов. Общие характеристики и срок службы различаются по широкому кругу производителей.

Экономичные системы управления и контроля

Имеют электронный рабочий термостат и так называемое двухполупериодное соединение. Ассортимент включает несколько типов, которые охватывают широкий спектр применений, от простой системы до каскада котлов. Управление и работа очень просты благодаря большому дисплею и, конечно же, чешским текстам.

Принцип работы моделей с водяным контуром

Процесс нагрева воды осуществляется исключительно в период сгорания топлива.Основное топливо – уголь или дрова. При этом одной загрузки хватит на 3-4 часа, более длительный период сжигания топлива обеспечит газогенераторный (пиролизный) твердотопливный котел.

Чем выше качество котла, эффективность процессов теплообмена в водяном контуре и точнее контроль температуры теплоносителя, тем ниже стоимость каждого киловатта произведенного тепла. Особая конструкция водяного контура позволяет наиболее эффективно нагревать основной теплоноситель во время работы котла.

Эти различные модифицированные установки и средства управления позволяют сократить расходы на отопление. Это регулирование отопления с накопительным баком и автоматическим переключением на резервный газовый или электрический котел, который может включаться в систему отопления последовательно или параллельно. Этот продукт допускает множество вариантов.

Система в первую очередь предназначена для управления отоплением, но благодаря передовым технологиям можно постепенно вводить другие элементы для управления освещением, насосами, жалюзи и гаражными воротами в соответствии с текущими требованиями.Таким образом, пользователю предоставляется возможность расширить интеллектуальную систему, исходя из растущего спроса в домохозяйствах и контроля над отоплением. Он связывается со всеми подключенными устройствами, от которых получает необходимую информацию, например, температуру.

Устройство топки твердотопливного котла

Стена в водяной рубашке способна аккумулировать полученную тепловую энергию. За счет этого отопительный прибор быстро нагревает воду, а также длительное время сохраняет тепло.Котельное отопительное оборудование с водяным контуром одинаково эффективно работает как в системе с естественной, так и с принудительной циркуляцией.

Циркуляционные насосы

Он постоянно оценивает эти данные и регулирует ресурсы и устройства в зависимости от требований. Установщику или оператору может не потребоваться выбирать между возможными настройками, например, между множеством кривых насоса, если они не знают, какая из них оптимальна. При значительном изменении внешних температурных условий насос автоматически настраивается на новый для системы и оптимизирует энергию для достижения оптимальной производительности.Насос не нужно деаэрировать, помпа сделает это сам.

Термостатическая водопроводная вода

Стандартные термостатические головки используют жидкость или газ для управления клапанами и работают механически. Эта система идеально подходит для экономии даже в старых домах, где это невозможно из-за высокой стоимости повторного подключения системы отопления. Недавно были установлены термостатические батареи. В основном это связано с большой экономией воды и удобством эксплуатации. Термостатические батареи не способны сэкономить до 50% потребления воды и энергии.Если выпадает холодная или горячая вода, она отключается, и вам не нужно беспокоиться о ожогах.

Преимущества твердотопливных котлов с водяным контуром

Помимо относительно доступной стоимости топлива и самого оборудования, к достоинствам следует также отнести:

  • высокая надежность;
  • долгий срок службы;
  • не требует частого обслуживания.

Экономия достигается благодаря специальной жемчужине, которая встроена в выходное отверстие для аккумулятора, тем самым обогащая воду воздухом.Это снижает потребление воды на 50% при сохранении уровня комфорта. Полезный резиновый компонент, помещенный в жемчуг, меняет свою форму при изменении давления воды, чтобы обеспечить постоянный контроль потока. Специальный ограничитель потока и специально разработанные водяные форсунки позволяют потреблять до 50% воды во время работы в саду по сравнению с обычным душем.

В результате в целом требуется меньше воды для нагрева. Количество вмешательств в системах отопления из-за проблем активной коррозии, котловых отложений и образования шлама и водорослей постоянно увеличивается.Качественная очистка этих устройств обеспечивает значительную финансовую экономию для клиентов, предотвращает большие тепловые потери, перегрузку агрегатов и обеспечивает оптимальную работу установки.

Твердотопливный котел – экологически чистое и экономичное средство отопления дома.

Отходы от сжигания топлива, т. Е. Зола, может использоваться в качестве удобрения в частном саду. Еще один плюс – при необходимости твердотопливный котел можно переоборудовать для работы с другими видами энергоносителей, такими как газ, дизель и т. Д.

Почему чистые системы охлаждения и отопления?

Watermonia – отличный изолятор – слой в 0,1 мм снижает КПД теплообменника до 30%, этот слой камня вырастает в воде средней жесткости через 6 месяцев, через 12 месяцев слой может достигать 0,5 мм и через 18 месяцев более эффективная очистка.

Мы рекомендуем системы очистки каждые 12 месяцев!

Мы рассматриваем этот вопрос следующим образом. Мы обслуживаем очистку керамогранита и других отложений, продаем все необходимое для очистки оборудования от известняка и других отложений.Нагревает чистящую жидкость и увеличивает эффективность очистки, систему можно промывать с разной интенсивностью и направлением, одновременно отфильтровывая свободную грязь с помощью фильтра грубой очистки в заливном отверстии и фильтра тонкой очистки перед насосом, который предотвращает возвращение грязи в насос. система. Система промывки предназначена для очистки и промывки теплообменников, водопроводных труб, форм и форм для литья под давлением, охладителей, насосов, котлов и всех типов контуров охлаждения и нагрева, где система забита отложениями, образованными используемой средой.

Недостаток оборудования

Помимо неоспоримых преимуществ, котлы данного типа не лишены недостатков:

  • КПД дровяных котлов с максимальным расходом топлива составляет от 70 до 80%;

Комбинация котла с системой отопления

Система труб и радиаторов, подключенных к водяному контуру, позволяет равномерно распределять тепло по всей площади здания. Самым простым типом теплообменника может выступать резервуар для воды, когда источник тепла расположен непосредственно под ним.Но такой нагрев малоэффективен, так как нагрев жидкости будет осуществляться только снизу.

Используйте на своем устройстве только рекомендованные продукты. Если нужен комфорт и автоматический режим. Если отопление – очень хороший выбор, купите автоматический котел с баком для экологического сжигания твердого топлива. Характерной особенностью этих котлов является точное количество топлива, необходимое для достижения нужной температуры воды. Подача воздуха также происходит автоматически, величина выбросов этого типа сгорания очень экологична для окружающей среды.

Узел автоматического котла включает эл. Привод, вентилятор, топливный бак и шнековый питатель. Работа котла, т.е. учет топлива обычно однократный, при транспортировке заправки топливного бака. Емкость с топливом может располагаться слева или справа от котла. Всегда смотрим на котел спереди, то есть со стороны эл. Двигаться вперед. Экономичный, очень экономичный, а также очень доступная цена на проглатываемое твердое топливо. Для начала необходимо определить мощность котла, которая понадобится для обогрева вашего помещения.


Твердотопливный котел позволяет устроить равномерный обогрев всего дома

Намного более эффективным с точки зрения теплопередачи будет так называемая «водяная рубашка». Более сложный вид водяного контура – это двойной верх и стенки по всему контуру котла, внутри которых происходит циркуляция теплоносителя. Благодаря постоянной циркуляции вода не застаивается, а толщина между стенками 3-5 см позволяет жидкости максимально быстро прогреться.

В следующей таблице показано соотношение мощности котла на квадратный метр отапливаемой площади при сохранении стандартной высоты помещения. Поэтому необходимо выбирать котел на 20 кВт. Формула расчета мощности котла. Основным топливом для котла обычно является уголь или кокс. При дублении низкокалорийного топлива, например дров, мощность котла меньше. Поэтому всегда следует обращать внимание на то, какое топливо является номинальным.

В приведенной выше таблице показаны старые дома.Если вам нравится современная система отопления с меньшей потребностью в водонагревателе в канале, а здание хорошо утеплено, вы можете выбрать котел в зависимости от мощности на ступеньку ниже. Эти рекомендации с точки зрения производительности котла уже включают горячее водоснабжение. При расчете стоимости отапливаемого помещения не учитываются размеры вентилируемых помещений, например, гаража или подвала. Это связано с большим размером расчетной мощности котла.

Другой не менее эффективный вид водяного контура сварен из стальных толстых трубок, изогнутых волнами вдоль стенок и верха камеры сгорания по типу «змеевик».Теплоноситель медленно движется по трубам, диаметр которых составляет 5-6 см, обеспечивая отличную теплоотдачу. Кроме того, такой тип схемы имеет важное преимущество – повышенную ремонтопригодность.

Блок управления и управления

Котлы оснащены специальными системами контроля температуры воды в водяном контуре. Самая простая система построена на работе термостата – при достижении необходимой температуры заслонка закрывается, и, таким образом, воздушный поток уменьшается.Как только вода остынет, система заработает в обратном порядке.


Блоки управления

Более совершенные системы управления работают с включением точных датчиков температуры и принудительной подачи электрифицированного воздуха. При установке принудительной вентиляции осуществляется верхняя подача воздуха, за счет чего топливо сгорает практически полностью. Котельное оборудование этого типа необходимо подключить к электросети, но при отсутствии электричества оно не может работать.

Оборудование с циркуляционным насосом может спасти систему от полного ее размораживания. Оставленный без присмотра в зимний период котел, израсходовав все топливо, не сможет длительное время поддерживать температурный уровень воды в системе, в результате чего со временем замерзнет. В такой критической ситуации система управления включит циркуляционный насос, что приведет к циркуляции теплоносителя – проточная вода не замерзнет при небольшом холода.

Особенности установки

Для отопления малогабаритного квадратного жилища желательно установить непосредственно в самом доме. Также котельную можно оборудовать как отдельно стоящее строение, так и внутри других хозяйственных построек.


Устройство твердотопливное котельное

В этом случае труба отопления всегда прокладывается под землей, всегда ниже уровня промерзания грунта, предусмотрена теплоизоляция. В котельной температура воздуха должна быть на уровне 10 градусов.Отдельно стоит позаботиться об оборудовании качественной вентиляции.

Совет Можно оборудовать изолированную мини-котельную в подвале или на первом этаже дома, а также разместить место для топлива.

Пол в месте установки должен быть негорючим, ровным и прочным. Для увеличения прочности пола котел устанавливается на тонкую бетонную стяжку. Перед отопительным агрегатом необходимо уложить металлический лист площадью не менее 1 кв. м

Внимание! Расстояние от отопительного оборудования до стен помещения должно быть не менее 50 см.

При установке необходимо строго соблюдать все рекомендации, приведенные в инструкции по эксплуатации котельного оборудования по основным параметрам дымоходов: сечению и высоте. Стыки дымохода с дымоходом необходимо залить термостойким герметиком или промазать раствором глины.


Установка твердотопливного котла

Заключение

Твердотопливные котлы менее популярны, чем электрические или газовые, но для частных домов без возможности газификации и с частыми перебоями в подаче электроэнергии они становятся выбором номер один.Подключение к системе можно осуществить самостоятельно, при этом важно соблюдать все требования пожарной безопасности.

Какое отопление выбрать для частного дома: видео

Котел твердотопливный: фото







В настоящее время наиболее актуальной проблемой для частного сектора является выбор оптимальной системы отопления. Несмотря на то, что цивилизация достигла множества благ, которые легко доступны большинству людей, все еще существуют довольно отдаленные населенные пункты, в которых нет газа, а некоторые люди не имеют доступа к электричеству.Как раз для таких случаев отличным решением будет твердотопливный котел с водяным контуром.

Такие котлы являются доработанной версией обычных твердотопливных котлов, и неважно, на каком виде топлива они работают, в них добавлен контур котловой воды, или бойлер, что дает возможность обеспечить помещения горячей водой. Для изготовления твердотопливных котлов с водяным контуром используются качественные металлы, что позволяет использовать горячую воду для любых нужд, будь то бытовые или бытовые. Компактность современных котлов позволяет устанавливать и использовать их в промышленных и бытовых зданиях.(См. Также:)

Принципы работы твердотопливных котлов с водяным контуром

Основным топливом для твердотопливных котлов с водяным контуром является уголь или дрова. В котлах этого типа внутри есть решетки решеток из чугуна, заслонка регулировки воздуха, объемный зольник, с помощью которого можно регулировать интенсивность горения топлива. Вода в котле нагревается только в процессе сгорания топлива. Благодаря своей форме и размеру, топочная часть позволяет сжигать все топливо с минимальным количеством остатков.Водяной контур устроен таким образом, что при работе котла нагрев основного теплоносителя происходит с максимальной эффективностью. Имеющаяся в водяной рубашке стенка способна аккумулировать генерируемую тепловую энергию, а значит, твердотопливный котел с водяным контуром может очень быстро нагреть воду и длительное время поддерживать высокий уровень температуры. Этот тип котла может работать как с системами с естественной циркуляцией воды, так и с системами с принудительной циркуляцией.

Преимущества, которыми обладают твердотопливные котлы с водяным контуром:


  • При невозможности подключения центрального газоснабжения установка твердотопливных котлов является наиболее доступным способом обеспечить частный дом необходимым теплом;

  • Современная система твердотопливного котла не требует частого обслуживания, благодаря чему может длительное время поддерживать температуру, которая устанавливается для системы отопления в автоматическом режиме;
  • (См. Также:)
  • Возможность создания автономной системы отопления, благодаря эффективности твердотопливных котлов с водяным контуром;

  • Твердотопливные котлы очень экологичны, используемое топливо всегда доступно и имеет невысокую стоимость.

Разновидности твердотопливных котлов с водяным контуром


Твердотопливный котел КСМ изготавливается с чугунным теплообменником и применяется для отопления как частных домов, дач, коттеджей, так и помещений производственного плана. . Срок службы этого котла при соблюдении условий его эксплуатации составляет около двадцати пяти лет, что очень выгодно и экономично, так как его конструктивные особенности допускают достаточно длительный цикл работы с однократной полной загрузкой топлива.Чугунные твердотопливные котлы с водяным контуром могут быть вполне профессиональным оборудованием, так как современный дизайн предполагает возможность установки котла, который будет выглядеть как элемент гармоничного дополнения интерьера.

Итак, твердотопливный котел Дакон обеспечивает максимальную степень безопасности и комфорта в обогреваемом им помещении. Теплоизоляция котла исключает содержание волокон асбеста, и оборудование способно работать на энергии, которая вырабатывается при сжигании дров, и использование дополнительных источников энергии совершенно не нужно.Но, в случае перебоев или нехватки основных видов топлива, которое используется в твердотопливных котлах, встроенная электроника позволит котлам не прерывать свою работу. Именно поэтому все больше потребителей приобретают твердотопливные котлы с электроприводом, ведь традиционные котлы отличаются наличием двух крепежных отверстий, рассчитанных на штыри.

Дополнительные преимущества твердотопливных котлов с водяным контуром:


  • Оборудование оснащение датчиками, отвечающими за безопасность и являющимися важным показателем в работе системы;
  • (См. Также:)
  • Зола, являющаяся отходом при сгорании топлива, может использоваться как удобрение на приусадебном участке, если установлены твердотопливные котлы для дачи;

  • Работа котлов может быть актуальной даже в условиях наличия большого количества пыли, так как чистота воздуха не критична для эффективной работы котла;

  • Использование в изоляции материалов, не содержащих асбест;

  • При необходимости допускается переоборудование твердотопливного котла для работы с другими видами энергоносителей, в том числе газом, дизельным топливом и другими видами.
  • (См. Также:)
  • Возможность использования котлов в помещениях, которые не полностью завершены или не имеют внутренней отделки.

Что нужно знать при установке твердотопливных котлов

Перед установкой котла необходимо подготовить основание, которое обязательно должно быть гладким и прочным, и состоять из материалов, не поддающихся горению. Не допускаются перекосы котла, поэтому размещение должно производиться по уровню. Чтобы основание под котел выдержало вес теплоносителя и необходимого топлива, нужно установить его на бетонную стяжку, которую можно немного приподнять над основным уровнем пола, что значительно облегчит ее уборку. и другие услуги.

Для того, чтобы отапливать жилой дом небольшой площади, целесообразнее будет установить котел непосредственно в самом жилище. Если площадь дома этого не позволяет, придется оборудовать помещение, особенно под котельную, либо разместить котел в гараже. Это потребует немного больше труда и времени, так как труба отопления будет проложена к конструкции под землей, причем ниже уровня, который зимой промерзает. Необходимо тщательно обеспечить качественную теплоизоляцию трубы, что в дальнейшем позволит минимизировать возможные потери тепла в теплоносителе при переходе из одного помещения в другое.

Температура в котельной не должна быть ниже десяти градусов, сама котельная должна быть оборудована вентиляцией, которая может обеспечить надежную циркуляцию воздуха в помещении.

При установке твердотопливных котлов с водяным контуром необходимо соблюдать все требования и рекомендации, предусмотренные при установке оборудования. В первую очередь, это касается основных параметров дымоходов, к которым относятся их высота и сечение. В инструкции по эксплуатации твердотопливного котла указано определение мощности и типа котла, а также основные требования к дымоходу.Если дымоход невозможно оборудовать без колен, то это может значительно снизить качественные показатели трубы, поэтому рекомендуется использовать прямой дымоход, который необходимо утеплить.

При установке твердотопливных котлов необходимо учитывать, в каких конструктивных особенностях они отлиты и какой конфигурации этот котел. Так, чугунная печь будет намного тяжелее, чем такая же печь, только стальная, поэтому фундамент для чугунной намного прочнее.

Обязательным условием для оборудования котельной или топки является вентиляция и дымоход, а в помещении, предназначенном для котла, категорически запрещается хранить какие-либо взрывоопасные, горючие и легковоспламеняющиеся вещества. Помимо огнеупорного основания, на котором ставится котел, перед ним необходимо уложить лист металла. Нельзя допускать, чтобы расстояние от котла до любой из стен помещения было меньше пятидесяти сантиметров.

Чтобы исключить возможность возникновения пожара или неисправности твердотопливного котла, в местах соединения дымохода с дымоходом необходимо залить герметик, который должен быть термостойким, или намазать глиняный раствор. .

При соблюдении настоящих правил по установке и эксплуатации твердотопливных котлов с водяным контуром, жилье будет обеспечено бесперебойным теплом и горячей водой, а котел полностью безопасен.

Использование материалов разрешено только при наличии проиндексированной ссылки на страницу с материалом.

Обзор котлов с водяным контуром. Твердотопливный котел с водяным контуром для частного дома.

Для грамотной установки твердотопливного котла с водяным контуром в частном доме необходимо знать принцип его работы и особенности конструкции.Перед покупкой следует изучить все достоинства и недостатки, ознакомиться с нюансами установки и эксплуатации.


Для домов, территориально удаленных от газопровода, рациональным решением станут твердотопливные котлы с водяным контуром. Их главное преимущество – возможность использовать в качестве топлива недорогое местное сырье.

Особенности конструкции

Котельное оборудование данного типа, по сути, представляет собой несколько модифицированную версию стандартных котлов – в конструкцию дополнительно включен водяной контур.

Сумма энергии, полученной таким образом и нагрева природного газа, обеспечивает эффективность работы до оптимальных условий до 109%. Значительного эффекта можно также добиться с помощью ранее установленных традиционных систем отопления с радиаторами с использованием эквитермального регулирования в сочетании с оптимизированной температурой камеры нагрева … Еще одно неоспоримое преимущество – большинство конденсационных котлов уже имеют очиститель дымовых газов.

Таким образом, при пропадании дымовых газов котел отключается.Чтобы обеспечить оптимальную эффективность котла, потребление газа и безопасность, необходимо проводить регулярное ежегодное техническое обслуживание. Тепловые насосы являются альтернативным источником энергии, поскольку они удаляют тепло из окружающей среды, переводят его на более высокий температурный уровень, а затем эффективно используют его для отопления или горячего водоснабжения. На практике мы охлаждаем ткань до нескольких градусов, чтобы отвести тепло, и использовать эту энергию для нагрева других веществ, таких как вода в бассейне, теплая вода или вода в системе обогрева, которую мы также нагреваем на несколько градусов, но на приемлемом для нас уровне. .

В конструкцию входит:

  1. топка;
  2. Решетка
  3. ;
  4. зольная камера;
  5. водяной контур.


Если одноконтурные модели предназначены только для обогрева помещений, то двухконтурные модели используются как для отопления здания, так и для подачи в него горячей воды.

Для нагнетания тепла до более высокого уровня температуры, то есть для работы теплового насоса требуется определенное количество энергии. На практике это означает, что тепловой насос потребляет электрическую энергию для привода компрессора.Поскольку его количество не является незначительным, тепловой насос можно рассматривать только как альтернативный источник тепла.

Технический принцип теплового насоса

Тепловой насос потребляет около трети своей мощности в виде электроэнергии. Остальные две трети – это тепло, которое снимается с остывшего вещества. Тепловой насос состоит из четырех основных частей холодильного контура: испарителя, компрессора, конденсатора и расширительного клапана. Отводимое из внешней среды тепло поступает в испаритель при относительно низкой температуре в испарителе.Когда хладагент нагревается, он испаряется, и пары впоследствии сжимаются в компрессоре высокого давления … Сжатый хладагент подается в конденсатор, где он передает тепло отопительной воде при более высоких температурах, чем тепло отводится в испарителе.

Консультации. Перед покупкой двухконтурной модели необходимо рассчитать мощность, которая будет израсходована не только на обогрев помещения (около 1 кВт на 10 кв.м), но и на нагрев горячей воды.

Загрузка топлива может осуществляться вручную или автоматически. Второй вариант предполагает наличие в котле резервуара, куда топливо заливается каждые 3-7 дней. Но модели дороже, чем с ручной заправкой, и поэтому встречаются реже.

В расширительном клапане цикл закрывается и давление охлаждающей жидкости в испарителе падает до исходного значения. Солнечный тепловой коллектор – это устройство, предназначенное для поглощения солнечного излучения и преобразования его в тепловую энергию, которая передается теплоносителю, протекающему через коллектор.

Для солнечного отопления или солнечного нагрева воды одного солнечного коллектора недостаточно. Чтобы энергия работала без лишних потерь, необходимо использовать полную солнечную систему … Ее основными элементами являются один или несколько солнечных коллекторов, накопительный бак, теплообменник, циркуляционный насос, расширительный бак, трубопроводы и средства управления. Его часто используют в сочетании с другими источниками питания, такими как газовые котлы или тепловые насосы … Для комбинированных систем необходима совместимость отдельных элементов для правильной работы без ненужных потерь.

Схема: дровяной котел

Кроме того, для кормления подходит только прошедшее специальную подготовку топливо – уголь до 2,5 см или так называемый «эко-горошек». Некоторые модели оснащены встроенными электронагревателями, которые запускаются при прекращении подачи топлива, что обеспечивает их непрерывную работу.

Окупаемость инвестиций в солнечные коллекторы будет зависеть от ряда факторов, особенно от климатических условий и систем полного использования.Уже установка двух солнечных коллекторов может покрыть расходы на горячую воду для бытовых нужд до 70 процентов. Общая эффективность и срок службы различаются из-за большого количества производителей.

Экономичные системы управления и контроля

Имеют электронный рабочий термостат и так называемое двухполупериодное соединение. Ассортимент включает несколько типов, которые охватывают широкий спектр применений, от простой системы до каскада котлов. Управление и обслуживание очень просты благодаря большому дисплею и, конечно же, текстам на чешском языке.

Принцип работы моделей с водяным контуром

Процесс нагрева воды осуществляется исключительно в период сгорания топлива … Основное топливо – уголь или дрова. В этом случае одной загрузки хватит на 3-4 часа, более длительный период сжигания топлива обеспечит газогенераторный (пиролизный) твердотопливный котел.

Чем выше качество котла, эффективность процессов теплообмена в водяном контуре и точнее контроль температуры теплоносителя, тем ниже стоимость каждого производимого киловатта тепла.Особая конструкция водяного контура позволяет максимально эффективно нагревать основной теплоноситель во время работы котла.

Эти различные настройки и элементы управления позволяют экономить на отоплении. Это регулятор отопления с накопительным баком и автоматическим переключением на резервный газ или электрический котел, который можно подключать к системе отопления последовательно или параллельно. Этот продукт допускает множество вариаций.

Система в первую очередь предназначена для управления отоплением, но благодаря передовой технологии можно постепенно вводить другие элементы для управления освещением, насосами, жалюзи, гаражными воротами в соответствии с текущими требованиями.Таким образом, пользователю предлагается возможность расширения интеллектуальной системы с учетом растущего спроса на бытовую технику и управление отоплением. Он связывается со всеми подключенными устройствами, от которых получает необходимую информацию, например, температуру.

Устройство топки твердотопливного котла

Стена в водяной рубашке способна накапливать полученную тепловую энергию. Благодаря этому водонагреватель быстро нагревает воду, а также длительное время поддерживает высокую температуру. Котельное отопительное оборудование с водяным контуром одинаково эффективно работает как в системе с естественной, так и с принудительной циркуляцией.

Циркуляционные насосы

Он постоянно оценивает эти данные и регулирует ресурсы и устройства в соответствии с требованиями. Установщику или оператору может не потребоваться выбирать между возможными настройками, такими как множество кривых насоса, если они не знают, какая из них оптимальна. При значительном изменении внешних температурных условий насос автоматически настраивается на новый для системы и оптимизирует энергию для достижения оптимальной производительности. Насос не требует деаэрации, насос сделает это сам.

Термостатическая водопроводная вода

Стандартные термостатические головки используют жидкость или газ для управления клапанами и работают механически. Эта система идеальна для экономии даже в старых домах, где это невозможно из-за высокой стоимости повторного подключения системы отопления. Недавно были установлены термостатические батареи. В основном это связано с большой экономией воды и удобством эксплуатации. Термостатические батареи не способны сэкономить до 50% потребления воды и энергии. Если выпадает холодная или горячая вода, он отключается, и вам не нужно беспокоиться о ожогах.

Преимущества твердотопливных котлов с водяным контуром

Помимо относительно доступной стоимости топлива и самого оборудования, следует также выделить следующие достоинства:

  • высокая надежность;
  • долгий срок службы;
  • не требует частого обслуживания.

Экономия достигается благодаря специальной жемчужине, которая встроена в розетку аккумулятора и обогащает воду воздухом. Это снижает потребление воды на 50% при сохранении уровня комфорта.Полезный резиновый компонент, помещенный в жемчужину, меняет свою форму при изменении давления воды, обеспечивая постоянную регулировку скорости потока. Специальный ограничитель потока и специально разработанные водяные форсунки позволяют снизить расход воды на ландшафтный дизайн до 50% по сравнению с обычными душевыми кабинами.

В результате в целом требуется меньше воды. Количество вмешательств в системах отопления из-за проблем активной коррозии, котловых отложений и образования шлама и водорослей постоянно увеличивается.Качественная очистка этих устройств обеспечивает значительную экономию средств для клиентов, предотвращает большие тепловые потери, перегрузки агрегатов и обеспечивает оптимальную производительность установки.

Твердотопливный котел – экологически чистое и экономичное средство отопления дома

Отходы от сжигания топлива, то есть золу можно использовать в качестве удобрения на личном приусадебном участке … Еще один плюс – твердотопливный котел при необходимости можно переоборудовать для работы с другими видами энергоносителей, например с газом , дизель и др.

Зачем нужно чистить системы охлаждения и отопления?

Watermonia – отличный изолятор – слой в 0,1 мм снижает КПД теплообменника до 30%, в воде средней жесткости этот слой камня вырастает через 6 месяцев, через 12 месяцев слой может достигать 0,5 мм. и через 18 месяцев очистка перестает быть эффективной.

Мы рекомендуем системы очистки каждые 12 месяцев!

Мы рассматриваем этот вопрос следующим образом. Очистку керамогранита и других отложений мы обслуживаем, продаем все необходимое для очистки оборудования от известняка и других отложений.Нагревает чистящую жидкость и увеличивает эффективность очистки, систему можно промывать с разной интенсивностью и направлением, одновременно фильтруя рыхлую грязь с помощью фильтра грубой очистки в заливном отверстии и фильтра тонкой очистки перед насосом, который предотвращает возврат грязи в насос. система. Система промывки предназначена для очистки и промывки теплообменников, водопроводных труб, форм и форм для литья под давлением, охладителей, насосов, котлов и всех типов контуров охлаждения и нагрева, где система забита отложениями из используемых сред.

Недостатки оборудования

Помимо неоспоримых достоинств, котлы данного типа не лишены недостатков:

  • КПД дровяных котлов при максимальном расходе топлива составляет от 70 до 80%;

Объединение котла с системой отопления

Система труб и радиаторов, подключенных к водяному контуру, позволяет равномерно распределять тепло по всей площади здания. Самым простым типом теплообменника может быть резервуар для воды, когда непосредственно под ним расположен источник тепла.Но такой нагрев малоэффективен, так как жидкость будет нагреваться только снизу.

Используйте на своем устройстве только рекомендованные продукты. Если нужен комфорт и автоматический режим. Когда отопление – очень хороший выбор, купите автоматический котел с экологически чистым топливным баком для сжигания твердого топлива. Характерной особенностью этих котлов является точное количество топлива, необходимое для достижения нужной температуры воды. Подача воздуха также происходит автоматически, уровень выбросов при этом типе сгорания очень экологичен.

Автоматическая котельная включает электронную почту. Привод, вентилятор, топливный бак и шнековый питатель. Работа котла, т.е. учет топлива обычно однократный, при транспортировке заправки топливного бака. Емкость с топливом может располагаться как слева, так и справа от котла. Мы всегда смотрим на котел спереди, то есть со стороны письма. Двигаться вперед. Экономичный, очень экономичный, а также очень доступная цена для потребляемого твердого топлива. Во-первых, вам необходимо определить мощность котла, необходимую для обогрева вашего помещения.


Твердотопливный котел позволяет организовать единую систему отопления для всего дома

Так называемая «водяная рубашка» будет намного эффективнее с точки зрения передачи тепловой энергии. Более сложный вид – водяной контур – это двойной верх и стенки по всему контуру котла, внутри которых циркулирует теплоноситель. Благодаря постоянной циркуляции вода не застаивается, а толщина между стенками 3-5 см дает возможность жидкости максимально быстро прогреться.

В следующей таблице показано соотношение мощности котла к квадратному метру отапливаемой площади при сохранении стандартной высоты помещения. Поэтому необходимо выбирать котел на 20 кВт. Формула расчета мощности котла. Основным топливом для котла обычно является уголь или кокс. При дублении топлива с более низкой теплотворной способностью, например дров, мощность котла снижается. Поэтому всегда следует обращать внимание на то, какое топливо имеет номинальную мощность.

В таблице выше показаны старые дома.Если вам нравится современная система отопления с меньшей потребностью в водонагревателе в канале, а здание хорошо утеплено, вы можете выбрать бойлер в зависимости от мощности на ступеньку ниже. Эти рекомендации с точки зрения производительности котла уже включают горячее водоснабжение. горячая вода … При расчете стоимости отапливаемого помещения не учитывается размер вентилируемого помещения, например, гаража или подвала. Это связано с большой номинальной мощностью котла.

Другой не менее эффективный вид водяного контура сварен из толстых стальных труб, гнутых волнами по стенкам и верху камеры сгорания по типу «змеевик».Теплоноситель медленно движется по трубам диаметром 5-6 см, обеспечивая отличную теплоотдачу. Кроме того, такой контур имеет важное преимущество – улучшенную ремонтопригодность.

Блок управления и контроля

Котлы оборудованы специальными системами регулирования температуры воды в водяном контуре. Самая простая система основана на работе термостата – при достижении необходимой температуры заслонка нагнетателя закрывается, и, таким образом, поток воздуха уменьшается.Как только вода остынет, система заработает в обратном порядке.


Блоки управления

Более совершенные системы управления работают с включением самых точных датчиков температуры и принудительной электрифицированной подачи воздуха. При установке принудительной вентиляции осуществляется верхняя подача воздуха, за счет чего топливо сгорает практически полностью. Котельное оборудование этого типа необходимо подключить к электросети, но при отсутствии электричества оно не может работать.

Циркуляционное насосное оборудование может спасти систему от полного размораживания. Оставленный в зимний период без присмотра, котел, израсходовав все топливо, не сможет длительное время поддерживать уровень температуры воды в системе, в результате чего со временем замерзнет. В такой критической ситуации система управления включит циркуляционный насос, что приведет к циркуляции теплоносителя – в небольшие морозы проточная вода не замерзнет.

Особенности установки

Для отопления жилища небольшой площади желательно проводить установку непосредственно в самом доме.Также котельную можно оборудовать как отдельно стоящее здание, так и внутри других хозяйственных построек.


Твердотопливный котел

В этом случае труба отопления всегда прокладывается под землей, обязательно ниже уровня промерзания почвы, предусмотрена теплоизоляция. В котельной температура воздуха должна быть на уровне 10 градусов, отдельно стоит позаботиться о качественном вентиляционном оборудовании.

Совет. Есть возможность оборудовать изолированную мини-котельную в подвале или на первом этаже дома, а также выделить там место для подачи топлива.

Напольное покрытие в месте установки должно быть негорючим, ровным и твердым. Для увеличения прочности пола котел устанавливается на тонкую бетонную стяжку. Перед отопительным агрегатом необходимо уложить лист металла площадью не менее 1 квадратного метра. м.

Внимание! Расстояние от отопительного оборудования до стен помещения должно быть не менее 50 см.

При установке следует строго придерживаться всех рекомендаций, приведенных в инструкции по эксплуатации котельного оборудования по основным параметрам дымоходов: сечению и высоте.Стыки дымохода с дымоходом необходимо залить термостойким герметиком или промазать глиняным раствором.


Установка твердотопливного котла

Заключение

Твердотопливные котлы менее популярны, чем электрические или газовые, но для частных домов без возможности газификации и с частыми отключениями электроэнергии они становятся выбором номер один. Вы можете подключиться к системе самостоятельно, при этом важно соблюдать все требования пожарной безопасности.

Какое отопление выбрать для частного дома: видео

Котел твердотопливный: фото







В настоящее время наиболее актуальным для частного сектора является выбор оптимальной системы отопления. Несмотря на то, что цивилизация добилась множества благ, которые легко доступны большинству людей, все еще есть довольно удаленные населенные пункты, в которых нет газа, а некоторые не имеют доступа к электричеству.Как раз для таких случаев отличным решением будет твердотопливный котел с водяным контуром.

Такие котлы представляют собой доработанный вариант обычных твердотопливных котлов, и неважно, на каком виде топлива они работают, к ним добавляется водяной контур котла, или бойлер, дающий возможность обеспечить помещения горячей водой. . Для изготовления твердотопливных котлов с водяным контуром используются качественные металлы, что позволяет использовать горячую воду для любых нужд, будь то для бытовых или хозяйственных нужд.Компактность современных котлов позволяет устанавливать и использовать их в промышленных и бытовых зданиях. (См. Также:)

Принципы работы твердотопливных котлов с водяным контуром

Основным топливом для твердотопливных котлов с водяным контуром является уголь или дрова. В котлах этого типа внутри есть колосниковые решетки из чугуна, заслонка регулирования воздуха, объемный зольник, с помощью которого можно регулировать интенсивность горения топлива. Вода в котле нагревается только в процессе сжигания топлива.Благодаря своей форме и размеру камера сгорания обеспечивает гарантированное сгорание всего топлива с минимальным количеством остатков. Водяной контур устроен таким образом, что во время работы котла нагрев основного теплоносителя происходит с максимальной эффективностью. Стена, которая находится в водяной рубашке, способна накапливать генерируемую тепловую энергию, поэтому твердотопливный котел с водяным контуром очень быстро способен нагреть воду и длительное время поддерживать высокий уровень температуры.Таким образом, котел способен работать как с системами, предполагающими естественную циркуляцию воды, так и с системами с принудительной циркуляцией.

Преимущества твердотопливных котлов с водяным контуром:


  • Если нет возможности подключить центральное газоснабжение, то наиболее доступным способом является установка твердотопливных котлов, обеспечивающих частный дом необходимым теплом. ;

  • Современная система твердотопливного котла не требует частого обслуживания, благодаря чему в течение длительного времени способны поддерживать заданную для системы отопления температуру в автоматическом режиме;
  • (См. Также:)
  • Возможность создания автономной системы отопления, благодаря эффективности твердотопливных котлов с водяным контуром;

  • Твердотопливные котлы очень экологичны, используемое топливо всегда доступно и имеет невысокую стоимость.

Разновидности твердотопливных котлов с водяным контуром


Твердотопливный котел КЧМ изготавливается с чугунным теплообменником и применяется для отопления как частных домов, дач, коттеджей, так и производственных помещений. .. Срок службы этого котла с учетом условий его эксплуатации составляет около двадцати пяти лет, что очень выгодно и экономично, так как его конструктивные особенности позволяют обеспечить достаточно длительный цикл работы с полной загрузкой топлива. однажды.Чугунные твердотопливные котлы с водяным контуром могут быть вполне профессиональным оборудованием, ведь современный дизайн предполагает возможность установки котла, который будет смотреться как элемент гармоничного дополнения интерьера.

Итак, твердотопливный котел Dacon обеспечивает максимальную степень безопасности и комфорта в обогреваемом им помещении. Теплоизоляция котла исключает содержание асбестовых волокон, оборудование способно работать на энергии, вырабатываемой при сжигании дров, и использование дополнительных источников энергии совершенно не нужно.Но, в случае перебоев или нехватки основных видов топлива, которое используется в твердотопливных котлах, встроенные электронагреватели позволят котлам не прерывать свою работу. Поэтому все больше потребителей приобретают твердотопливные котлы с электрическим обогревом, ведь они отличаются от традиционных котлов наличием двух монтажных отверстий, рассчитанных на десять.

Дополнительные преимущества твердотопливных котлов с водяным контуром:


  • Оснащение оборудования датчиками, которые отвечают за безопасность и являются важным показателем в системе;
  • (См. Также:)
  • Зола, являющаяся отходом от сжигания топлива, может использоваться в качестве удобрения на садовом участке при установке твердотопливных котлов на дачных участках;

  • Работа котлов может быть актуальна даже при большом количестве пыли, так как чистота воздуха не критична для эффективной работы котла;

  • Использование изоляционных материалов, не содержащих асбест;

  • При необходимости допускается переоборудование твердотопливного котла для работы с другими видами энергии, в том числе газом, дизельным топливом и другими видами.
  • (См. Также:)
  • Возможность использования котлов в помещениях, которые не полностью завершены или не имеют внутренней отделки.

Что нужно знать при установке твердотопливных котлов

Перед установкой котла необходимо подготовить основание, которое обязательно должно быть ровным и прочным и состоять из материалов, не поддающихся горению . Не допускаются перекосы котла, поэтому размещение должно производиться по уровню.Чтобы основание под котел выдерживало вес теплоносителя и необходимую подачу топлива, его необходимо установить на бетонную стяжку, которую можно немного приподнять над уровнем основного пола, что значительно облегчит ее очистку и другие виды обслуживания.

Чтобы отапливать жилой дом с небольшой площадью, целесообразнее будет установить котел непосредственно в самом корпусе. Если площадь дома этого не позволяет, придется оборудовать помещение специально под котельную, либо поставить котел в гараже.Это потребует немного больше труда и времени, так как труба отопления будет проложена к конструкции под землей, причем ниже того уровня, который зимой промерзает. Необходимо позаботиться о качественной теплоизоляции трубы, что в дальнейшем позволит минимизировать возможные потери тепла в теплоносителе при перекачке из одного помещения в другое.

Температура в котельной должна быть не ниже десяти градусов, сама котельная должна быть оборудована вентиляцией, которая может обеспечить надежную циркуляцию воздуха в помещении.

При установке твердотопливных котлов с водяным контуром необходимо выполнить все требования и рекомендации, предусмотренные при установке оборудования. В первую очередь это касается основных параметров дымоходов, к которым относятся их высота и сечение. В инструкции по эксплуатации твердотопливного котла указано определение мощности и типа котла, а также основные требования к дымоходу. Если невозможно оборудовать дымоход без колен, то это может значительно снизить качественные показатели эксплуатации трубы, поэтому рекомендуется использовать дымоход прямой, который необходимо утеплить.

При установке твердотопливных котлов необходимо учитывать, по каким конструктивным особенностям они отлиты и в какой конфигурации данный котел. Так, топка из чугуна будет намного тяжелее такой же топки, только из стали, поэтому для чугуна потребуется гораздо более прочный фундамент.

Вентиляция и дымоход являются обязательным условием для котельной или топочного оборудования, и категорически запрещается хранить любые взрывоопасные, горючие и легковоспламеняющиеся вещества в помещении, предназначенном для котла.Помимо огнеупорного основания, на котором расположен котел, перед ним необходимо уложить лист металла. Расстояние от котла до любой из стен помещения не должно быть меньше пятидесяти сантиметров.

Чтобы исключить возможность возникновения пожара или неисправности твердотопливного котла, в местах соединения дымохода с дымоходом необходимо заполнить его герметиком, который должен быть термостойким, или покрыть его с глиняным раствором.

При соблюдении настоящих правил по установке и эксплуатации твердотопливных котлов с водяным контуром, жилье будет обеспечено бесперебойным теплом и горячей водой, а котел полностью безопасен.

Использование материалов разрешено только при наличии проиндексированной ссылки на страницу с материалом.

Котлы твердотопливные с водяным контуром для дома: отзывы

Твердотопливные котлы с водяным контуром – это, по сути, модифицированное стандартное котельное оборудование, просто в дополнительной конструкции предусмотрен водяной контур.

Особенности конструкции

Данное оборудование состоит из следующих основных элементов:

  • Водяной контур.
  • Зольная камера.
  • Шторка.
  • Печь.

Если одноконтурные модели разрешено использовать только для отопления помещений, то двухконтурное оборудование можно использовать как для отопления, так и для горячего водоснабжения.

Перед покупкой двухконтурного котла рекомендуется определиться с мощностью, которая будет идти на обогрев помещения (на 10м 2 должно составлять около 1 кВт) и на нагрев горячей воды.

Вы можете загружать топливо автоматически или вручную. В первом случае твердотопливные котлы с водяным контуром оборудуются баком, в который складывается топливо каждые 3-7 дней.Однако эти модели по сравнению с котельным оборудованием с ручным навесом для топлива намного дороже и поэтому менее распространены.

В качестве топлива можно использовать уголь размером до 25 мм, прошедший специальную подготовку. Некоторые твердотопливные котлы с водяным контуром оснащены встроенными электрическими датчиками, которые запускаются в случае отключения топлива. В результате обеспечивается непрерывная работа котла.

Классификация

По материалу исполнения твердотопливные котлы с водяным контуром для дома делятся на изделия из чугуна и стали.Для чугунного оборудования характерна большая теплоемкость – оно дольше нагревается, но потом дольше сохраняет тепло. Однако у таких котлов есть существенный недостаток – чувствительность к перепаду температур. Если таких циклов много и они имеют большой диапазон – в корпусе теплообменника появляются трещины, вплоть до выхода из строя и разрушения.

Котлы стальные твердотопливные с водяным контуром этого недостатка отсутствуют, но они более подвержены процессам коррозии от неизбежного воздействия конденсата.

Самая прогрессивная современная разработка в области теплотехники – твердотопливные агрегаты длительного горения. Эта техника в большинстве случаев имеет верхний люк для загрузки топлива. Такое нестандартное конструктивное и технологическое решение позволяет добиться максимального эффекта. Топливо горит дольше и выделяет больше тепла. Также существуют твердотопливные котлы с водяным контуром для дома, использующие эффект пиролиза, который представляет собой эффект дожигания древесного газа, который выделяется при сгорании древесины. У такой системы КПД выше.

Принцип работы

Твердотопливный котел с водяным контуром (рассмотрен ниже) может работать на следующих видах топлива:

  • Гранулы древесных отходов.
  • Брикеты торфяные.
  • Уголь.
  • Дрова.

По этой причине принцип их работы мало отличается от классических твердотопливных агрегатов. Особенность есть только в хорошо продуманной камере сгорания, оснащенной толстостенным котлом. Это повышает надежность данной конструкции и способствует длительному поддержанию температуры теплоносителя в контуре после демпфирования котла.

Регулирование скорости горения топлива осуществляется заслонками воздуховода. Полное сгорание топлива и его быстрый нагрев обусловлены особой формой топки. Данное оборудование способно работать на двух типах циркуляции воды в системе отопления:

  1. Самотечная (естественная) при правильном уклоне трубопроводов.
  2. Принудительное использование циркуляционного насоса.

Котел твердотопливный с водяным контуром своими руками

Самым главным отличием заводской продукции от самодельной является способ сжигания.В классическом варианте такого котла есть только одна камера сгорания, в которой смешивается топливо.

Пиролизное оборудование оснащено двумя камерами, поэтому оно имеет более высокую тепловую мощность.

Материалы и инструменты

Для постройки самодельного твердотопливного котла с водяным контуром потребуются следующие инструменты и материалы:

  • Шамотный кирпич.
  • Лист стальной.
  • Болты и гайки разные.
  • Центробежный вентилятор.
  • Трубопроводы профильные.
  • Размер стержня 20 мм.
  • Трубопроводы стальные.

Советы по монтажу

Самодельные агрегаты могут быть выполнены разными способами. Для этого необходимо иметь следующие знания:

  1. Необходимо уметь рассчитать наиболее оптимальный и эффективный вариант водоснабжения.
  2. Грамотно произвести расчет рабочих параметров теплообменника.
  3. Правильно и точно определите место для камеры сгорания.

Можно найти много информации, в том числе от мастеров, которые уже установили это оборудование в своем доме.

Любой способ организации системы отопления, который вы нашли, можно изменить и улучшить в соответствии с вашими потребностями. Самое главное в этом деле – грамотный расчет и правильный монтаж котла.

Отзывы

В настоящее время продукты, работающие на твердом топливе, используются повсеместно, и в ближайшие несколько лет им не будет реальной альтернативы.Отзывы об этом оборудовании позволяют понять причину их незаменимости в условиях длительного зимнего отопительного сезона в России.

Владельцы дачных и частных домовладений, эксплуатирующие твердотопливные котлы с водяным контуром, сходятся во мнении о долговечности, неприхотливости, доступности и надежности этих агрегатов, которые при всех неоспоримых достоинствах имеют определенные недостатки. Минусы необходимо учитывать и сводить к минимуму еще на этапе разработки проекта собственного загородного дома.

Самым оптимальным подходом к проблеме отопления будет обращение к квалифицированному специалисту в данной области, который поможет подобрать рациональную схему контура теплоснабжения и оптимальную мощность котельного агрегата.

Котел

– Factorio Wiki

Рецепт

0,5

+

4

+

1

1

Всего сырых

3

+

4

+

5

Рецепт

0.5

+

4

+

1

1

Всего сырых

3

+

8

+

5

Цвет карты

Объем хранения жидкости

Вход: 200
Выход: 200

Здоровье

200

Сопротивления

Взрыв: 0/30%
Пожар: 0/90%
Удар: 0/30%

Размер стопки

50

Размеры

2 × 3

Энергопотребление

1.8 МВт (горелка)

Выходная мощность

1,8 МВт
(жидкое тепло)

Горное время

0,2

Загрязнение

30 / м

Опытный образец

котел

Внутреннее имя

котел

Требуемые технологии

Не требуется

Производитель

Действительное топливо

Котел используется для преобразования воды в пар.При заправке он превращает питательную воду в пар при температуре 165 ° C, что соответствует максимальной температуре парового двигателя. Бойлеры имеют 2 водяных патрубка, позволяющих пропускать воду к другому соседнему оборудованию, но только один патрубок для выхода пара.

На каждую единицу воды вырабатывается 1 единица пара. Одна единица угля (4 МДж), подаваемая в котел и затем используемая в паровом двигателе, приведет к добавлению 4 МДж энергии в электрическую систему. Нагрев 1 единицы воды до пара при 165 ° C стоит 30 кДж энергии, поэтому один котел будет производить 60 пара в секунду.

Вставки для заправки и удаления топлива из котлов. Это позволяет объединить несколько котлов в цепь с установками, каждый из которых забирает топливо из одного котла и помещает его в следующий.

История

  • 0,15,10 :
    • Пар стал отдельным ресурсом, котлы теперь производят пар, а не воду высокой температуры, которая отображается как пар
      • Это различие имеет значение для сетевого учета пара и рецепта ожижения угля
  • 0.15.0 :
    • Новая графика.
    • Размер котла изменен на 3х2.
    • «Пар» вырабатывается на отдельном патрубке, а не через проходящую отопительную воду.
      • В настоящее время пар – это вода, которая переименовывается при температуре выше 100 градусов.
    • Значительно увеличено потребление / производство энергии.
  • 0,13,0 :
    • Новая графика огня для котлов.
  • 0.6.1 :
    • Котлы показывают свои запасы топлива в информации об объекте.
  • 0.5.1 :
    • Котлы теперь можно быстро заменить трубами.
    • Новая графика котла.

См. Также

Двойная система центрального отопления – HomeOwnersHub

Показать цитируемый текст

У меня есть Rayburn и газовый котел, подключенные вместе следующим образом:
Прежде всего, вся система имеет открытую вентиляцию.Я в основном использую бойлер для отопления, так как я там недостаточно долго, чтобы гарантировать запуск Рейберн всего 2 дня в неделю.
У меня есть Rayburn с Gravity HW и ссылка с этой схемы на CH. Ссылка на канал CH находится в 22 мм, а HW в 28 мм. В Rayburn сейчас находится прямо под цилиндром, но изначально цилиндр находился на другой стороне дома. Тогда это все еще работало, но я думаю, скорее благодаря удаче, чем суждению !! Котел полностью откачан с помощью переключающего клапана среднего положения. либо HW, либо CH, либо и то, и другое.Контур ГВС между котлом и Rayburn связан с 3-х портовыми переключающими клапанами. Обычно закрытое (обесточенное) положение котел обеспечивает циркуляцию воды через цилиндр, и рэйберн изолирован. Контур ЦО соединяется с Rayburn через 22-миллиметровую трубу. В настоящий момент на этом нет никаких клапанов, поэтому сказывается при работающем котле в том, что Rayburn действует как излучатель. И это тоже неплохо !! я я подумываю добавить некоторые изолирующие клапаны, чтобы закрыть это соединение также, так что рэйберн действительно изолирован.
Когда я хочу запустить Rayburn, я щелкаю плавким переключателем, чтобы открыть клапаны на рейбурне. Котел запитан через штатный таймер, но у меня есть разъединитель на силовой цепи котла, чтобы даже если таймер требует тепла, бойлер не запустится. Таймер однако по-прежнему будет включать насос и управлять средним положением переключающий клапан. Я также должен убедиться, что цепь HW отключена и самое главное, что цепь CH постоянно включена. Единственная возможная обратная сторона – это то, что контур ЦО теперь будет циркулировать. с насосом, в результате чего вода течет через бойлер.А дальнейшее усовершенствование могло бы состоять в том, чтобы изолировать котел, когда Rayburn работает, но использует только один насос для ЦО и ГВС. котел этому препятствует.
Кажется, работает достаточно хорошо, но, признаюсь, я не тестировал его на любой продолжительный период времени. Я сделаю это на Рождество. Все, что мне нужно чтобы узнать о том, как управлять Rayburn !!
HTH Дэйвид.

Котлы твердотопливные двухконтурные. Выбираем двухконтурные твердотопливные котлы

Владельцам загородных коттеджей для устройства экономичной и в то же время эффективной системы отопления, получающей горячую воду, сегодня выгодно покупать двухконтурные твердотопливные котлы.Это решение позволит вам получить прочное и надежное оборудование, которое обеспечит вас теплом и горячей водой, при этом значительно снизив ваши затраты на электроэнергию и газ.

Особенности и преимущества:

Топливо для таких агрегатов – дрова, уголь или брикеты. Большинство элементов теплообменника изготовлено из меди, которая имеет высокие показатели теплоотдачи. Это позволяет очень быстро нагреть воду. В первом контуре установлен датчик, контролирующий температурный режим в батареях радиаторов.Контур 2 отвечает за нагрев воды для бытовых нужд. Оба датчика посылают сигнал на сам котел, где при необходимости сжигается топливо, в контуры подается тепло.

Широкое распространение среди населения двухконтурные твердотопливные котлы, цены на которые указаны на сайте, получили за счет следующих очевидных преимуществ:

  • Простая установка. Даже не обладая специальными навыками, вы можете установить устройство самостоятельно, следуя инструкциям прилагаемой инструкции;
  • Удобство эксплуатации.Отопительные приборы неприхотливы и при простом уходе будут работать без ремонта долгое время;
  • Твердотопливные котлы 2 х контурные отличаются невысокой ценой. К тому же топливо для них дешевое и доступно во всех регионах РФ;
  • Высокий уровень эксплуатационной надежности;
  • Универсальность. Котел работает на всех типах твердотопливных элементов.

В нашем интернет-магазине огромный ассортимент твердотопливных котлов в 2 контурах. Обратившись к нашим менеджерам, вы сможете получить подробную информацию о способах приобретения и доставки продукции, а также об особенностях конкретной модели.

Последние несколько лет в нашей стране наблюдается тенденция к отказу населения от многоквартирных домов в пользу строительства частных коттеджей. Это неудивительно, ведь преимущества частного дома очевидны – представлены практически неограниченные возможности планировки.

Но для того, чтобы жизнь в коттедже была действительно комфортной, необходимо обеспечить бесперебойное функционирование коммуникационных систем, а именно водоснабжения, газа, электричества и отопления.

И если первые три блага цивилизации вам могут быть предоставлены в городской черте ЖЭК, то централизованное отопление в частных домах не предусмотрено, а значит, вам придется разбираться с этим вопросом самостоятельно.

Итак, перед вами встал вопрос выбора надежного, долговечного, недорогого и удобного в настройке отопительного оборудования. В этом случае хорошим вариантом станет твердотопливный двухконтурный котел.

Общие сведения и особенности использования

Твердотопливные двухконтурные отопительные котлы – это специальные устройства, предназначенные для обогрева помещения.В качестве топлива они потребляют древесину, уголь, пеллеты (полученные из древесных отходов или торфа) и т. Д.

На сегодняшний день двухконтурные твердотопливные отопительные котлы можно считать недорогим и достаточно удобным вариантом для горячего водоснабжения и отопления дома (см. Также). Такие устройства бывают двух типов: со встроенным бойлером и встроенным змеевиком.

В котлах этого типа практически невозможно отрегулировать отопление с такой точностью, чтобы обеспечить в помещении стабильную температуру горячей воды.

Это главный недостаток твердотопливных двухконтурных котлов длительного горения, а также их одноконтурных исполнений по сравнению с дизельными или газовыми аналогами. Однако эта проблема разрешима.

Совет!
Для регулирования температуры в бойлере необходимо подключить данное оборудование в тандеме с бойлером бойлера косвенного нагрева.
В бойлерном баке встроен змеевик, пропускающий через него горячую котловую воду.
Именно он играет в данном случае роль теплообменника и монтируется таким образом, чтобы обеспечить равномерность нагрева воды.

Поскольку теплообменник имеет довольно большую площадь поверхности, он довольно быстро нагревается.

Функциональные различия одноконтурных и двухконтурных котлов

Одноконтурный котел – это устройство, которое предназначено только для обогрева помещения. То есть для того, чтобы нагреть воду в этом случае, потребуется еще кое-что. Конструкция такого устройства состоит из теплоносителя и спирали. В качестве охлаждающей жидкости может выступать вода или специальный антифриз.

Двухконтурные отопительные котлы на твердом топливе, в свою очередь, выполняют две функции: для отопления помещений и нагрева воды.Такие устройства состоят из двух спиралей. При нагревании в котле вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Достоинства и недостатки таких котлов

Как и любое устройство, твердотопливные котлы длительного горения имеют как достоинства, так и недостатки.

Преимущества:

  • Относительно невысокая цена самого оборудования, а также его эксплуатация – один из решающих факторов при выборе.
  • Удобство использования.
  • Возможность использования различных видов твердого топлива (уголь, торф, дрова и др.).
  • Надежность в работе.
  • Экономичность и неприхотливость в эксплуатации.
  • Обслуживание системы своими руками. Инструкция по проведению монтажных работ не отличается сложностью и доступна на нашем сайте.

Недостатки:

  • Топливо необходимо подавать в соответствующий отсек вручную.
  • Отсутствие регулирования температуры воды.
  • Обязательно наличие места для хранения твердого топлива.
  • Необходимость сушки топлива непосредственно перед загрузкой в ​​отсек.

Как видите, недостатков у этого оборудования намного меньше, чем достоинств. Целесообразность установки твердотопливных котлов в доме остается личным выбором каждого, так как мнения относительно этих устройств разделились и зависят от личных представлений о комфорте каждого человека.

Принцип действия

Принцип работы данного устройства не особо сложен. Главный контур поддерживает стабильную температуру в трубах отопления. Если температура падает, срабатывает специальный датчик.

Второй контур поддерживает заданную температуру горячей воды, которая не используется для отопления. Датчик, расположенный внутри резервуара для воды, мгновенно реагирует на охлаждение воды.

Получив сигналы от обоих датчиков, твердотопливный котел сжигает топливо, в результате чего выделяется тепло и вода в контурах нагревается.Как уже было сказано выше, чаще всего к котлам этого типа подключается дополнительный бак – бойлер, что приводит к экономии топлива и обеспечивает стабильность подачи воды, не зависящую от напора воды.

Поэтому о покупке котла стоит задуматься при покупке самого котла.

Заключение

В зависимости от того, какое место вы планируете разместить котел в своем доме, стоит обратить внимание на напольные или настенные устройства (см. Также). При выборе также следует учитывать габариты отапливаемого помещения.Если вам нужен бойлер только для отопления, а нагрев воды вас не интересует, обратите внимание на одноконтурные устройства, так как они имеют ряд преимуществ перед двухконтурными аналогами.

Более подробную информацию о выборе и эксплуатации таких устройств Вы можете получить, просмотрев видеоматериалы на нашем сайте. Также в нем приведены рекомендации по установке отопительного оборудования.

В настоящее время двухконтурные твердотопливные котлы активно используются для отопления частного дома.Такая популярность объясняется простотой и надежностью эксплуатации, экономичностью и доступной стоимостью. В качестве топлива можно использовать брикеты, уголь, дрова, что особенно актуально при отсутствии возможности подключения другого отопительного оборудования (электрического, газового и т. Д.).

Особенности конструкции

В отличие от одноконтурных моделей, двухконтурный твердотопливный котел нагревает теплоноситель не только для системы отопления, но и обеспечивает горячее водоснабжение. Оборудование оснащено двумя баками и теплообменником, проходящим через оба бака.Подогрев теплоносителя для отопительного контура происходит в одном котле, во втором – вода нагревается.

Помимо емкостей в составе котла можно выделить следующие основные узлы:

  • Камера сгорания.
  • Зона аэрации и горения.
  • Трубка телескопическая.
  • Распределитель воздуха.
  • Заслонка переключения передач.
  • Авто
  • Воздухонагревательная камера.

Некоторые двухконтурные системы позволяют пользователю хранить топливо.В камеру помещается определенное количество брикетов, подача их в печь будет осуществляться автоматически с заданным интервалом времени. Оборудование длительного горения может работать в этом режиме до 8 часов.

В качестве теплоносителя в отопительном контуре можно использовать воду. Это самый безопасный, а главное недорогой вариант для частных домовладений, в котором ежедневно будет топиться двухконтурный твердотопливный котел.

Если в холодный период года планируется длительное отсутствие собственников, желательно отдать предпочтение антифризу.Так как при отрицательных температурах вода в трубопроводах замерзнет, ​​что спровоцирует аварию.

Преимущества

недостатки

  • Потребуется дополнительное пространство для размещения запасов твердого топлива.
  • Значительный вес и габаритные размеры требуют отдельного помещения или специально оборудованного места с хорошей вентиляцией.
  • Твердотопливные двухконтурные котлы для дома требуют регулярного ухода за зольником, камерой сгорания и т. Д.).
  • Для удаления продуктов сгорания необходим дымоход с хорошей тягой.
  • Ненадлежащее использование топлива в летний период (только горячая вода).
  • В контуре горячего водоснабжения невозможно поддерживать и регулировать стабильный нагрев.
  • Невозможно перейти в автоматический режим управления (контроль работы агрегата, ручная загрузка топлива).

Принцип работы

При сжигании топлива в котельном агрегате теплоноситель нагревается для обоих контуров.В первом случае вода движется и проходит через отопительные приборы с последующим возвращением в котел. Второй контур предназначен для нагрева воды для бытовых нужд, которая проходит через накопительный бак в виде змеевика для горячего водоснабжения.

Как правило, к котлу дополнительно подключают двухконтурный твердотопливный котел, который обеспечит возможность нагрева воды от электрической сети в периоды, когда оборудование не используется для отопления.

Более эффективные двухконтурные установки на пиролизе твердого топлива или длительном сжигании.В последнем случае высокий КПД достигается за счет донного сжигания, то есть в камеру сгорания (топку) осуществляется боковая и нижняя подача воздуха, что обеспечивает длительный, плавный и эффективный процесс сжигания топлива.

В самом современном оборудовании пиролизного типа процесс сгорания топлива происходит более эффективно за счет дожигания пиролизных газов (летучих продуктов сгорания), в результате чего выделяется дополнительное тепло для нагрева воды.

При выборе двухконтурного твердотопливного котла (отзывы ниже) важно правильно рассчитать мощность, то есть потребность в дополнительной тепловой мощности для нагрева бытовой воды.

Для обеспечения круглогодичной подачи воды на горячее водоснабжение необходимо дополнительно установить котел, оборудованный ТЭНом для отопления в летний период.

Популярные модели и отзывы потребителей

Ассортимент оборудования данного типа достаточно широк, производители предлагают твердотопливные двухконтурные котлы для частного дома (цена указана ниже) различной производительности, мощности и габаритов. Выбор зависит от многих параметров, в том числе от требуемого функционала, площади дома, а также от выделенного бюджета.Вам необходимо проанализировать все основные характеристики в совокупности.

Рассмотрим наиболее популярные модели этих устройств.

Buderus, Logano S110-2

Это стальное оборудование предназначено для напольной установки … Оно довольно компактно и может быть легко установлено даже в небольшом пространстве. Котел имеет хорошую мощность и не доставляет проблем при эксплуатации. Чтобы контролировать его работу, достаточно прочитать инструкцию.

Множество дополнительных функций упрощают процесс обслуживания и повышают безопасность устройства.Гарантия производителя составляет 24 месяца, однако, по отзывам потребителей, котлы служат намного дольше, но при условии правильной установки и своевременного обслуживания.

Основные характеристики:

  • Страна производства – Германия.
  • Мощность агрегата – 7-13,5 кВт.
  • Масса оборудования – 154,9 кг.
  • Виды топлива: древесина, уголь и бурый уголь.
  • Размер дымохода 145 мм.
  • КПД 78%.
  • Стоимость ориентировочно 35000 руб.

Atmos D.C.22S

Это стальное оборудование пиролизного типа, которое может справиться с отоплением дома большой площади. Несмотря на большую мощность, этот котел достаточно компактен, именно по этой причине потребители выбирают его чаще всего. Модели других производителей с аналогичными характеристиками занимают гораздо больше места. Устройство предназначено для настенного монтажа, что делает работу более удобной. Его можно топить обычными дровами, объем камеры сгорания позволяет класть большие куски.

Основные характеристики:

  • Страна производитель – Чехия.
  • Мощность котла – 15-22 кВт.
  • Тяга – 23 Па.
  • Масса агрегата – 319 кг.
  • КПД – до 88%.
  • Стоимость около 110 000 руб.

Dakon DOR12

Данное оборудование имеет следующие характеристики:

  • Производство – Чехия.
  • Топливо – древесина, уголь.
  • Размер дымохода 145 мм.
  • Мощность оборудования – 12 кВт.
  • Масса котла – 158 кг.
  • КПД 24%.
  • Стоимость около 34000 руб.

Важно помнить, что при разработке проекта двухконтурной системы отопления требуется профессиональный подход. Перед началом строительства необходимо выполнить все теплотехнические расчеты, необходимые для определения мощности котельного агрегата.

Все больше людей выбирают себе загородное жилье. Чтобы обеспечить здесь отопление, необходимо использовать автономное оборудование.Чаще всего выбор падает на двухконтурные твердотопливные котлы. Такие устройства имеют множество преимуществ, что объясняет их популярность.

Особенности конструкции

Все двухконтурные модели, работающие на твердом топливе, имеют идентичную конструкцию. Это две цилиндрические емкости, одна из которых расположена внутри второй. Внутренний отвечает за обогрев жилища, а внешний – за подачу горячей воды. В самом теплообменнике есть труба, которая нагревает воду.Это также дает возможность удалить газ из печи. У любого двухконтурного котла есть растяжка трубы , отвечающая за распределение тепла.

Схема твердотопливного котла включает:

  • регулятор тяги;
  • камера сгорания и нагрева;
  • зона горения;
  • демпфер;
  • телескопическая труба;
  • Распределитель воздуха.

Каждый котел может вместить около 30 кг твердого топлива за один раз.Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев охлаждающей жидкостью является вода , потому что это недорогое и безопасное сырье. Однако нужно учитывать, что зимой при отсутствии двухконтурного аппарата вода замерзнет. Чтобы этого не произошло, необходимо использовать антифриз. Его использование не требуется для ежедневного обогрева жилища.

Двухконтурный котел изготавливают из стали или чугуна. Второй вариант считается более прочным, однако отличается повышенной хрупкостью, которая значительно увеличивается при сильном нагреве.Соответственно, при эксплуатации твердотопливного котла необходимо обращать внимание на температуру воды. Для ее уменьшения система отопления заполняется холодной жидкостью самостоятельно. Чугунный твердотопливный котел считается более качественным, поскольку собирается вручную.

Стальной аналог имеет множество особенностей. Хотя это оборудование более прочное, оно может вызвать коррозию из-за контакта с влагой. При превышении уровня температуры автоматически открывается термостатический клапан, который охлаждает систему.Стоит помнить, что стальной котел создается сваркой, а это влияет на цену оборудования.

Основные типы

Двухконтурные модели на современном рынке делятся на несколько групп.

  1. Обычный. Здесь метод сжигания топлива традиционный.
  2. Комбинированный. Такой котел может работать как на твердом топливе, так и на дизельном топливе.
  3. Пиролиз. Это наиболее сложное двухконтурное оборудование. Его главное преимущество – долгое время горения.
  4. Пеллеты.В таком двухконтурном котле в качестве топлива используются пеллеты , которые загружаются из соответствующего хранилища.

Выбирая любую из этих разновидностей, стоит учесть тот факт, что твердотопливные котлы нуждаются в постоянном контроле за процессом горения. Кроме того, необходимо будет загружать топливо (пеллетные и пиролизные котлы лишены этого недостатка). Они работают в автоматическом режиме, что сказывается на цене оборудования.

Особенности твердотопливных котлов

Если говорить о двухконтурных устройствах, работающих на твердом топливе, то можно выделить следующие преимущества:

  • экономичность;
  • прочность;
  • надежность;
  • доступная цена;
  • большой выбор моделей;
  • удобство использования;
  • возможность использования при отсутствии электричества или газа;
  • Использование различных видов топлива, включая древесину, торф, уголь и пеллеты.

Естественно, такое отопительное оборудование имеет ряд недостатков:

  • необходимость предварительной сушки топлива;
  • отсутствие регулирования температуры воды;
  • Необходимость ручной дозаправки котла.

Также стоит упомянуть необходимость регулярного технического обслуживания. Речь идет об очистке горелки и камеры сгорания. Также требуется чистка дымоходной системы.

При покупке двухконтурного устройства необходимо иметь навыки установки.В противном случае стоит доверить работу специалистам. Если вы хотите произвести установку самостоятельно, то важно учесть несколько моментов.

  1. При установке котла непосредственно на деревянный пол необходимо подготовить негорючую опору.
  2. Расстояние между твердотопливным котлом и любой поверхностью должно быть не менее 25 см.
  3. Все Трубы должны быть подключены очень аккуратно и качественно , иначе оборудование выйдет из строя в случае утечки воды.
  4. Расстояние от вытяжного канала до самого дымохода должно быть не более 1 м.
  5. При желании можно подключить бойлер к двухконтурному котлу, что обеспечит стабильную подачу воды в дом.

Выбирая двухконтурный котел, нужно обращать внимание на множество факторов. Некоторые потребители ориентируются только на цену и производителя. На самом деле важно определить размер устройства. Для этого следует выбрать место. Далее решите для себя, нужен ли вам бойлер исключительно для отопления или вы планируете организовать горячее водоснабжение.Чтобы обеспечить обогрев всего дома, нужно выбрать большую мощность.

При покупке двухконтурного устройства обратите внимание на материал камеры сгорания . Этот фактор влияет на цену и долговечность модели. Чаще всего в продаже встречаются устройства с керамической топкой, которые стоят довольно дорого. Бюджетный вариант – обычная сталь. Самое прочное оборудование – из чугуна.

На цену современных двухконтурных котлов влияет площадь помещения, а также уровень автоматизации оборудования.Для небольшого дома подойдет бойлер по цене 15–20 тысяч рублей. Если вы живете в большом коттедже, то за оборудование придется заплатить 40-60 тысяч рублей. По такой цене продаются современные автоматизированные модели, которые не потребуют ручной дозаправки в течение нескольких дней.

Как повысить производительность твердотопливного котла?

Чтобы купленный двухконтурный аппарат был более эффективным, нужно следовать простым советам.

Покупая твердотопливные двухконтурные котлы, нужно взвесить все за и против.Важно помнить, что некоторые модели нуждаются в дозаправке и предварительной подготовке топлива , а это потребует определенных усилий. Если такие недостатки вас не смущают, то двухконтурные твердотопливные котлы станут лучшим решением … Поможет сэкономить и обеспечит жилье теплом и горячей водой.

Иногда отопительному оборудованию требуется не только тепло, но и горячая вода. А если в доме нет газа, природного или сжиженного, для этих целей стоит приспособить двухконтурный твердотопливный котел.Крайне желательно, чтобы это была модель длительного горения, не требующая слишком частой заправки. Таких котлов в продаже огромное количество, поэтому стоит научиться их выбирать. Для этого мы подготовили этот обзор.

Принцип работы

Двухконтурные котлы – универсальные устройства. Они могут отапливать дома и обеспечивать подготовленную горячую воду , нагретую до определенной температуры. Их устройство достаточно сложное, есть много дополнительных узлов и модулей, ведь готовая конструкция должна быть максимально компактной и функциональной.Этим и отличаются двухконтурные котлы, как газовые, так и твердотопливные.

Самое сложное – это газовое оборудование, в котором помимо горелки и теплообменника есть газовые агрегаты, системы безопасности, трубопроводы, различные датчики и вентиляторы. Все это затрудняет обслуживание и ремонт оборудования. Что касается двухконтурных твердотопливных котлов, то они намного проще. В них мы найдем:

Аппарат твердотопливный котел с двумя контурами: отопление и горячее водоснабжение.

  • Горелка – классическая или пиролизная;
  • Двойной теплообменник;
  • Дополнительные патрубки для водоснабжения и водозабора.

Дровяная газовая горелка вырабатывает тепло, которое нагревает теплоноситель, циркулирующий через теплообменник. В этом теплообменнике прокладываются трубы, отвечающие за нагрев поступающей воды от водопровода. Поскольку здесь исключен прямой контакт с чугунным металлом, данная схема позволяет избавиться от окалины – температура для ее образования здесь недостаточна.

Некоторые котлы устроены иначе – пламя проходит через середину цилиндрического теплообменника, который сначала нагревает отопительный контур. Контур горячего водоснабжения в таких агрегатах располагается сверху контура отопления. Такой подход гарантирует отсутствие перегрева воды в системе приготовления ГВС.

Таким образом, здесь нет трехходовых клапанов и других сложных узлов, что уже является несомненным плюсом. Как только вы открываете кран, из него сразу начинает течь горячая вода.К тому же он слишком горячий, так как регулировать температуру в контуре ГВС в двухконтурном твердотопливном котле очень проблематично – особенно, если он не имеет системы контроля горения.

Рассчитывать на более-менее стабильную температуру воды в контуре горячего водоснабжения можно только в пеллетных моделях. Но лучше всего с этим справляются газовые и жидкостные модели.

Твердотопливные двухконтурные котлы длительного горения оснащены просторными камерами сгорания, способными вместить большое количество твердого топлива. Выбранные модели могут работать до 12 часов с одной закладки … Пеллетные устройства, работающие на прессованных древесных гранулах, являются рекордсменами – они могут быть оснащены чрезвычайно просторными бункерами, которые обеспечивают непрерывное горение в течение 7-10 дней.

Как выбрать

Приобрести можно в магазинах отопительного оборудования или в специализированных магазинах – в последнем случае шансы купить хороший двухконтурный котел с подходящими характеристиками значительно увеличиваются.

Виды топлива

Выбирая модель по виду топлива, подумайте, как вы это топливо будете хранить. Ведь каждый отдельный вид требует определенных условий хранения.

Двухконтурные твердотопливные котлы для отопления частного дома могут работать на самых разных видах топлива. Самым популярным видом топлива являются обычные дрова … В южных регионах 13-14 кубометров дубовых, буковых и грабовых дров стоят около 14-17 тысяч рублей, но можно найти и дешевле.По возможности дрова можно недорого купить у местного лесничего – этим часто пользуются жители небольших городов, сел и деревень.

Дрова имеют хорошее тепловыделение, и если их добыть в ближайшем лесу, то тоже будут бесплатно – главное успеть сделать нормальный запас на всю зиму и выделить место для их хранения. И это становится главной проблемой, ведь древесина достаточно объемная. И его еще нужно просушить, чтобы улучшить сгорание.Например, пиролизным двухконтурным твердотопливным котлам необходимо топливо с влажностью не более 20-25% .

Пеллеты для пеллетных двухконтурных котлов – довольно интересный и дешевый вид топлива. Одну тонну пеллет можно купить примерно за 7000 рублей. Их легко хранить в силосах или в ближайшем углу. Их преимущества:

  • Удобство закладки – сыпучие гранулы можно заливать в камеру или в бункер прямо из мешка или с помощью шпателя;
  • Хороший отвод тепла – 5 кВт на 1 кг пеллет;
  • Низкое зольное образование – верно для специальных малозольных пеллет.

Таким образом, пеллеты могут легко заменить дрова.

Камень и коричневый уголок можно использовать практически в любых твердотопливных котлах. Но все же предпочтительнее использовать уголь (черный), так как он горит долго и с большим выделением тепла – бурый уголь требователен к условиям хранения и слишком быстро горит.

По удобству использования гранулы выигрывают – они содержат большое количество тепловой энергии, их легко хранить и очень удобно заполнять.

Материал теплообменника

Выбирайте агрегат с чугунным теплообменником, он прослужит вам намного дольше.

Сразу скажем, что предпочтение следует отдавать моделям с чугунными теплообменниками. Чугун – идеальный материал для таких целей – он легко выдерживает температурные перегрузки, устойчив к коррозии, отличается длительным сроком службы. Он также быстро нагревается и медленно остывает, продолжая передавать накопленное тепло в систему отопления даже при отсутствии пламени.

Серьезным недостатком чугуна является его хрупкость. Он не выдерживает ударов, поэтому при установке оборудования необходимо соблюдать осторожность.Хрупкость этого сплава увеличивается при нагревании.

Стальные теплообменники хороши тем, что легко выдерживают водные удары, а построенные на их основе двухконтурные твердотопливные котлы дешевы. Среди недостатков – склонность к образованию коррозии и накипи. Но такие котлы проще в установке, так как они очень легкие – чугун очень тяжелый сплав.

Принцип горения

Двухконтурные твердотопливные котлы длительного горения делятся на три категории:

  • Пеллеты с автоматической подачей топлива;
  • Classic, с большой загрузочной камерой;
  • Пиролиз со сжиганием древесного газа (пиролизный).

Если у вас нет времени часто подбрасывать топливо, присмотритесь к пеллетным котлам с большим бункером.

Пеллетные модели могут гореть очень долго – некоторые модели оснащены гигантскими бункерами, вмещающими до нескольких десятков или даже сотен килограммов гранулированного топлива. Подача пеллет в топку автоматическая. … Отдельные агрегаты даже могут регулировать горение и даже оснащены системами автоматического розжига.

Классические твердотопливные котлы сжигают дрова и уголь традиционным способом. Периодичность закладки – 1 раз в 3-5 часов. В продаже есть модификации длительного горения, в том числе двухконтурные, с объемными камерами сгорания. В них содержится большое количество топлива, которое может гореть до 8-12 часов (продолжительность горения у некоторых моделей до 24 часов).

Пиролизные установки сконструированы по принципу газогенератора. Они сжигают древесину в первичной камере с низким содержанием кислорода.Образовавшийся древесный газ направляется в камеру дожигания, где сгорает с образованием большого количества тепла. Часть тепловой энергии направляется в первую камеру, что способствует более интенсивному газообразованию. Такие котлы могут гореть от одной закладки очень долго.

Достоинства и недостатки таких агрегатов

Цена двухконтурного твердотопливного котла длительного горения может быть очень высокой. Особенно если это пиролизная или пеллетная модель. Минимальные цены начинаются от 17 тысяч рублей за классическую модель на 10 кВт.За агрегат мощностью 20 кВт пиролизного типа, который может работать на любом виде твердого топлива, придется заплатить от 55 тысяч рублей. Таким образом, стоимость складывается из мощности и функциональности.

Как видите, в устройстве классического твердого топлива нет ничего сложного, поэтому он стоит дешевле пиролизных или пеллетных моделей.

  • Минимальное количество подходов для заправки горючего – в некоторых моделях его нужно загружать 1 раз в 7-10 дней;
  • Возможность отопления домов без электрификации и газификации – для этого созданы энергонезависимые модели;
  • Работа на недорогом твердом топливе – обеспечивает снижение затрат на эксплуатацию системы отопления;
  • Рентабельность по сравнению с электронагревательным оборудованием – затраты в 3-4 раза ниже.

Хлевы горячей воды (для твердого топлива – сжигание биомассы) – Ventobacco

Установки горячей воды

1. Общая информация
Принцип работы системы горячего водоснабжения с помещениями для сушки табака.

Установки горячей воды для коровников для выдержки табака спроектированы таким образом, что тепло в табачные помещения подается с помощью горячей воды, произведенной в водогрейных котлах на твердом топливе (биомассе) или водогрейных котлах, работающих на жидком или газовом топливе, и распределяется в коровники по изолированным трубопроводам. .

В отличие от обычного способа работы коровников, где источник тепла находится на каждом помещении индивидуально, при сжигании твердого топлива (биомассы) неэффективно и безопасно сжигать его отдельно на каждой воздушной печи (с современной горелкой для пеллет) для нескольких причины (сжигание биомассы невозможно точно контролировать, как жидкое или газовое топливо, многие стебли выхлопных газов расположены близко друг к другу, рискуя подавать дым в воздухозаборник следующего помещения, что приводит к высокому содержанию нитрозаминов, больший риск утечек из камеры сгорания, что приводит к выходу выхлопных газов в табак, намного больше обслуживания – работа по очистке золы на каждой печи и т.д….).

При сжигании биомассы настоятельно рекомендуется использовать горячую воду для отверждения, поскольку сжигание биомассы происходит вдали от воздухозаборников коровника, а подачу горячей воды можно точно контролировать для максимально плавного отверждения.

Работа амбаров для отверждения табака горячей водой зависит от надлежащего и тщательного проектирования центральной системы горячего водоснабжения, поскольку источник тепла больше не находится в каждом стойле по отдельности, а в центральном месте, где производимое тепло обычно распределяется между несколькими стойлами, поэтому если установка не работает должным образом, это повлияет на все подключенные коровники.

Каждая установка горячего водоснабжения, а также змеевики в коровнике разрабатываются специально для каждой установки, в которой они должны работать, с учетом определенных факторов. размер и количество камер для выдержки, прикрепленных к каждой установке, различные способы распределения воды, проходы и размер трубопроводов, вид топлива, работа с более высокой или низкой температурой воды, работа с небольшими или большими вентиляторами в стойлах и т. д.

Сушка табака с горячей водой идеальна.Это лечение табака наилучшего качества.

Эффективность отверждения с водяным теплообменником выше, чем с любым другим теплообменником с дизельным или газовым топливом для горелок, благодаря прогрессивной (аналоговой) подаче тепла в каждый сарай и более низкой температуре нагревательного элемента.

Специальная и опытная конструкция установки обеспечивает минимально возможный расход топлива, надежную и безопасную установку и работу коровника с отличными результатами отверждения.

Плохая конструкция установки приводит к высокому расходу топлива, ненадежной и небезопасной работе с невозможностью контролировать процесс отверждения на всех пристроенных коровниках.

Как устроена установка горячего водоснабжения.

Твердотопливные водогрейные котлы спроектированы таким образом, что они могут эффективно сжигать древесину, уголь или другое твердое топливо, подаваемое вручную или автоматически с помощью механизмов, предназначенных для автоматической подачи горючего материала, когда он находится в форме щепы или пеллет, даже полуавтоматического механизмы для подачи древесины в бревна.

Горячая вода, производимая в бойлере, рециркулирует в одной или нескольких изолированных трубопроводных системах через один или несколько насосов рециркуляции воды.

К системе трубопроводов горячей воды независимо подключены один или несколько амбаров, оборудованных змеевиками (радиаторами) водяного отопления с сервоприводными водяными клапанами.

Самыми эффективными установками (как по стоимости установки, так и по эксплуатационным расходам) являются те, в которых помещения сгруппированы по партиям по 5-7, где принцип «загружайте одно помещение в день» обеспечивает непрерывную и стабильную подачу тепла на протяжении всего цикла отверждения. что приводит к высочайшей эффективности сгорания.

Отверждение длится 6-7 дней.В эти дни ~ половина сараев будет требовать небольшого тепла (несколько БТЕ) в течение ~ 3 дней (окраска и окончание сушки стебля), а другая половина – максимального тепла (сушка увядания листьев и начало сушки стебля).

Следуя принципу «загружайте один амбар в день» на каждую группу из 5-7 коровников, потребность в тепле остается стабильной в течение всего цикла отверждения, размер необходимого котла может быть намного меньше, его мощность сгорания почти стабильна в течение недели и это максимальная эффективность.

Обычно комплект котла и его гидравлические части монтируются в «котельной».

В котельной могут быть установлены один (или несколько) водогрейных котлов, работающих параллельно или раздельно.

Одна (или более) группа стойл для сушки табака может быть подключена к водогрейной котельной, если размер водогрейного котла (ов) достаточен для подачи необходимого тепла в группу (группы) табачных помещений.

Один (или более) большой инерционный (накопительный) резервуар для горячей воды является частью этой системы трубопроводов, когда водогрейный котел имеет небольшой объем воды, чтобы придать системе большую инерцию.

Один (или несколько) комплект гидравлических частей, например, рециркуляционный насос, расширительный бак, автоматический заправочный клапан, электролитическая защита магния, регулирующие клапаны, предохранительные клапаны, клапаны продувки воздухом, термостаты и другие механизмы на котле, обеспечивающие надлежащую циркуляцию воды в трубопроводе, надежная и безопасная работа системы горячего водоснабжения и пристроенных к ней варочных помещений.

Если необходимо добавить инерционный водяной бак, его можно установить в котельной или рядом с ней.

Система трубопроводов соединяет котел с его частями с табачными стойлами.Контур разработан в соответствии с каждой установкой и может быть индивидуальным с рециркуляционным насосом для каждого коровника или группы коровников или основным контуром с одним рециркуляционным насосом для всех коровников.

A) Твердотопливный водогрейный котел.

Котел изготовлен из толстолистовой стали с решеткой из тяжелого чугуна или «мокрой» решеткой (решеткой из труб тяжелой воды), где твердое топливо (дрова или уголь) горит либо вручную, либо автоматически. чтобы вода оставалась горячей.

Если твердое топливо находится в форме пеллет или меньше ~ 3 см шт, котлы оснащены автоматическим механизмом подачи пеллет «шнекового» типа с инверторным самонастраивающимся питателем или автоматической горелкой давления пеллет по последнему слову техники.

Котел изготовлен опытным производителем и предназначен для твердого топлива с большой камерой сгорания, поэтому он может вместить много древесины или угля и эффективно сжигать биомассу, а также большой объем воды, чтобы придать системе как можно большую инерцию.

Необходимый кислород для эффективного сгорания:

– либо естественное всасывание (небольшие котлы) из заслонки забора свежего воздуха, приводимой в действие механическим термостатом с рычагом, который погружается в горячую воду наверху котла, увеличивая отверстие для забора свежего воздуха, когда температура воды падает ниже заданного значения, либо уменьшается это когда температура воды превышает заданное значение, или

-питание от вентилятора (ов), подача воздуха которого автоматически регулируется через преобразователь частоты в зависимости от подачи твердого топлива и желаемой температуры воды.

Котел должен быть оборудован как минимум основными устройствами, необходимыми для обеспечения безопасной эксплуатации

  • термометры и манометры для контроля температуры и давления воды.
  • предохранительные клапаны сброса давления, которые открываются в случае превышения давления определенного значения.
  • Вытяжная заслонка
  • для регулирования всасывания дымовых газов в дымоход.
  • вход и выход воды, а также вспомогательные порты.

Котлы (в основном крупногабаритные) могут быть оборудованы автоматическими золоуловителями и пылеуловителями.

Размер и тип котла, а также конструкция установки зависят от топлива, которое будет топиться, размера и типа сарая, а также от общей тепловой мощности установки.

B) Дымоход

Дымоход должен быть изолирован в соответствии с рекомендациями производителя котла, иметь достаточную высоту для обеспечения надлежащего всасывания выхлопных газов, заканчиваясь не менее чем на 5 метров выше крыши сарая, чтобы избежать всасывания дыма из заслонок забора свежего воздуха сарая.

Регулирующая заслонка (ручная или автоматическая на больших котлах) на выхлопе котла позволяет регулировать всасывание выхлопных газов для повышения эффективности сгорания.

Пылесборники, механизмы очистки дымовых газов, ручные или автоматические, с подачей воздуха под давлением могут быть добавлены к котлам, чтобы обеспечить постоянную высокую эффективность сгорания и поддерживать чистоту окружающей среды.

Тип, размер и высота дымохода зависят от конструкции и мощности котла.

C) Инерционный накопительный бак горячей воды

Этот резервуар представляет собой большой изолированный резервуар, который размещается рядом с котельной или рядом с ней и подключается к контуру трубопровода.

Этого можно избежать в некоторых случаях, когда в водогрейном котле достаточно воды.

Этот бак увеличивает объем воды в установке, придавая ей необходимую инерцию, чтобы минимизировать колебания температуры воды, и помогает замедлить кипение воды в случае неисправности других предохранительных устройств.

Обычно имеет впускной и выпускной порт, пару вспомогательных портов, термометр и предохранительный клапан.

Размер инерционного бака зависит от технических характеристик каждой установки.

Г) Циркуляционный насос и гидравлические части и механизмы котельной.

Циркуляционный насос (ы) обеспечивает надлежащую рециркуляцию воды в трубопроводах, и некоторые из них или все (в зависимости от конструкции установки) всегда работают, когда котлы работают, чтобы обеспечить непрерывную рециркуляцию воды в системе.

Элементы управления отверждением Smart Ventobacco могут изменять температуру воды, подачу и давление насоса в соответствии с потребностью в тепле в коровниках, чтобы обеспечить постепенное отверждение.

Расположение насоса (ов) зависит от конструкции установки, чтобы избежать проблем с кавитацией и т. Д.

Циркуляция воды регулируется в зависимости от потребности установки в тепле.

Прочие навесные детали гидравлики:

Расширительный бак для воды может быть открытым или закрытым, в зависимости от конструкции установки.

Объем и давление расширительного бака соответствуют конструкции установки, а также рабочей температуре и давлению.

Клапаны сброса давления, предохранительные клапаны, клапан автоматического долива воды, автоматические спускные клапаны, манометр, термометр находятся на подающей и обратной линиях котла, чтобы завершить «котельную».

Прочие гидравлические детали согласно спецификации установки.

E) Сарай для выдержки табака

Камеры для отверждения табака в таких установках вместо классической печи-горелки оснащаются змеевиками (радиаторами).

Каждая камера для выдержки имеет нагревательный змеевик, обычно сделанный из медных трубок и алюминиевых ребер или из гальванизированной или нержавеющей стали, в зависимости от конструкции установки.

Размер змеевика, количество трубок, диаметр трубок и расстояние между ребрами меняются в зависимости от температуры воды в установке и объема водоснабжения, размера амбаров, мощности и давления их вентиляторов.

Каждый нагревательный змеевик оснащен либо вторичным водяным насосом, либо трехходовым клапаном, который в соответствии с приказом регулятора сухого термометра в коровнике либо направляет горячую воду из трубопровода в нагревательный змеевик, либо отводит ее обратно в трубопровод, не загоняя ее в помещение. нагревательный змеевик.

Конструкция нагревательного змеевика зависит от конструкции установки, вместимости каждого помещения и характеристик вентилятора.

F) Трубопровод горячей воды (рециркуляция)

Изолированные трубопроводы каждой установки соединяют водогрейный котел (с инерционным баком и т. Д.) С нагревательными змеевиками варочного цеха.

Трубопроводы изготавливаются либо из медных (небольшие установки), либо из стальных труб в соответствии со схемой трубопроводов горячей воды для каждой установки, стараясь не допускать попадания воздуха в точки «ловушки» с автоматическими клапанами стравливания воздуха в более высоких точках.

Он хорошо изолирован для минимизации тепловых потерь.

Размер трубопровода согласно проекту установки.

G) Трубопровод пресной воды. (поставка)

Прибытие трубопроводов пресной воды:

– в котельную, чтобы обеспечить постоянную подачу свежей воды к клапану автозаполнения котла, чтобы котел оставался наполненным водой в случае потери воды из системы горячего водоснабжения.

– в каждый коровник для подачи в его опрыскиватели для кондиционирования табака после сушки стебля.

ВНИМАНИЕ : Подача пресной воды в основном в котельную абсолютно необходима для обеспечения безопасности установки. Если давление воды ниже 2–3 бар, необходима установка нагнетательного насоса.

Размер трубопровода подачи свежей воды в котельную соответствует габаритам котла.

На каждую трубу амбара ½ дюйма для работы при давлении ~ 4 бар для опрыскивателей.

H) Генераторная установка

Дизель-генераторная установка используется в качестве резервного источника энергии для обеспечения:

– Насос рециркуляции горячей воды будет продолжать работать при отключении городского электричества, чтобы обеспечить охлаждение котла.

-Что коровники, находящиеся на критической стадии лечения (сушка увядания листьев), будут продолжать работать.

ПОМНИТЕ : Обжиг дров или угля не прекращается мгновенно при отключении электроэнергии и вода может закипать в котле, если циркуляция воды ограничена.

Конечно, в систему встроены предохранительные устройства, замедляющие горение в таком случае (механизм подачи котла, воздушная заслонка для горения, инерционный бак, предохранительные клапаны), но включение рециркуляционного насоса, когда котел работает на твердом топливе, является обязательным.

Размер генераторной установки в соответствии с общей мощностью сарая и электрическими нагрузками установки.

I) Электрический монтаж

Электроустановка состоит из главной электрической панели 3 фазы + нейтраль + земля

с предохранителями подходящего размера в зависимости от нагрузки каждой установки.

Альтернативный выключатель (автоматический или ручной) обычно устанавливается рядом с панелью, чтобы отвести электроэнергию от города или генератора к установке.

Электропитание от главного электрического щита должно поступать в котельную и в каждый сарай.

Электрооборудование и установка должны выполняться местным инженером-электриком в соответствии с местными правилами в соответствии с электрическими спецификациями каждой установки.

G) Мониторинг коровника (программа Ventobacco® 12)

За работой коровника

и места для отверждения можно следить по беспроводной сети или с помощью двухжильного кабеля от каждого помещения до концентратора на ПК.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
