Котлы с верхней загрузкой на дровах: Твердотопливные котлы на дровах, с верхней загрузкой

Содержание

плюсы, минусы и обзор лучших

Котел длительного горения с верхней загрузкой можно сравнить со свечей. Конструктивно твердотопливные котлы верхнего горения состоят из вертикально стоящего корпуса в форме цилиндра, параллельно выполняющего задачу теплообменника. Внутренняя часть имеет две части, между стенками которых циркулирует теплоноситель. Его нагрев происходит в результате горения пиролизного газа.

Особенности конструкции и принцип работ

Котел длительного горения с верхней загрузкой – схема

Внутренняя часть используется как топка. Она устроена так, что горение происходит сверху вниз. Помогает этому специальная подача воздуха непосредственно в зону горения. Процесс напоминает скорее тление с выработкой газов из углеродосодержащего топлива. В большей степени эти газы являются горючими. За счет их догорания в верхней части топки происходит максимальное использование тепловой энергии, что позволяет увеличить теплоотдачу и уменьшить расход топлива.

Камера котла разделена на две части распределителем воздуха. Он имеет форму трубы, к которой с одного конца прикреплена площадка с лопастями, а другой конец служит для подачи кислорода.

Котлы с верхним горением отличаются цикличностью работы, и пока не сгорит первая закладка добавление второй партии топлива не понадобится.

Технические характеристики котлов верхнего горения на твердом топливе

Котлы с верхним горением производятся с разными мощностями от 8 до 95 кВт. Отдельные модели могут достигать показателя в 1200 кВт. Чем больше показатель, тем эффективней работа агрегата и тем большую площадь можно будет обогреть. Котлы с минимальной мощностью рассчитаны для установки в небольших домах. Украинские «Бураны» с 40 кВт предназначены для отопления больших домов или складских помещений.

Твердотопливный котел БУРАН-EXTRA 1200

Материалы изготовления котлов — чугун или сталь. Чугунный теплообменник долговечней, но из-за своего большого веса может вызывать трудности при монтаже. Стальные теплообменники изготавливают из стали различного качества от низкосортной, до высококачественной, устойчивой к воздействию высоких температур. Помимо этого стальные котлы часто имеют защиту из шамотного кирпича.

Чаще всего котлы с верхним горением работают на дровах, но есть модели, в которые можно укладывать уголь, торфяные брикеты, стружку и другое топливо.

КПД котлов равен 85-93 %. Как заявляют производители, время работы прибора после одной загрузки дров составляет от 8 до 31 часов, а на углях до 5 суток. Среднестатистический недорогой котел выдает тепло в течение 5-8 часов.

Температура нагрева воды 70 0C на дровах и 85 0C на угле. Рекомендованная температура на входе от 60 0C. Система отопления может быть как с естественной, так и с принудительной циркуляцией.

Преимущества и недостатки твердотопливных котлов верхнего горения

Котлы с верхним горением уже более 15 лет обеспечивают пользователей теплом. За это время они полностью подтвердили свою эффективность, которая обеспечивается следующими факторами:

  • когда происходит закладка топлива, распределитель поднимается вверх, а после розжига опирается на дрова и опускается по мере их прогорания;
  • в месте поступления воздуха, происходит неполное окисление углеводородов.
    Газ с частицами пепла переносится в верхнюю часть топочной камеры. Там к нему присоединяется кислород, в результате чего он дожигается и отдает оставшееся тепло;
  • в начале камеры для сжигания газа, находится регулятор тяги. С его помощью автоматически определяется температура воды и регулируется скорость сгорания летучих соединений.

Котлы имеют следующие преимущества:

  • длительное время работы и минимальное количество загрузок;
  • энергонезависимость за счет работы с естественной циркуляцией и природной тяги;
  • универсальность некоторых агрегатов в плане топлива: уголь, дрова, стружки, торф и др.;
  • небольшое количество топлива способно обеспечить высокую эффективность работы;
  • автоматизированная непрерывная работа котла для снабжения горячей водой и теплом;
  • отсутствие сложных механизмов делает эксплуатацию котла простой даже для новичков;
  • высокий уровень безопасности;
  • длительный срок службы от 10-15 лет и более.
Котел верхнего горения имеет высокий уровень безопасности

Недостатки твердотопливных котлов с верхней загрузкой:

  • высокая стоимость по сравнению с другими установками;
  • чувствительность к изменениям температуры теплообменника. Возможно появление конденсата и окисление стальных элементов;
  • повышенная зольность может засорять зону горения и снижать уровень теплоотдачи;
  • необходимо регулярно вручную прочищать дымоход и зольник;
  • неудобная закладка дров из-за конструктивных особенностей;
  • нельзя загружать топливо больших размеров, например, не колотые дрова;
  • топливо должно быть полностью сухим, поэтому нужно продумывать условия его хранения;
  • неполная загрузка делает неудобным розжиг, т.к. топка достаточно глубокая;
  • нельзя проводить дозагрузку, если процесс уже запущен;
  • опорная балка и диск, служащие перегородкой между зонами горения твердого топлива и газа быстро выходят из строя.

Как видите, твердотопливные котлы верхнего горенияне лишены минусов, поэтому прежде, чем приобретать такое устройство, хорошо взвесьте все за и против.

Нюансы системы управления котла верхнего горения

В котлах длительного горения с верхним горением основным принципом управления является регуляция воздушных потоков, поступающих в камеру сгорания. Стандартные агрегаты для этого оснащены механическим приспособлением. Заслонка с цепным приводом приводится в действие в результате работы термостата.

Термостат в котле настраивается на определенный температурный режим. Когда теплоноситель нагревается до нужного уровня, заслонка автоматически устанавливается в определенное положение, снижая интенсивность нагрева. Резко снизить температуру невозможно, т.к. теплоноситель будет по инерции продолжать нагреваться, отапливая помещение.

Увеличить температуру воды, когда захочется также невозможно. До тех пор пока котел не «разгонится», температура будет расти очень медленно.

Устройства с вентиляторами работают несколько иначе. Если понадобится увеличить силу теплоотдачи, то сделать это можно именно за счет вентилятора. Прибор будет нагнетать воздух. За счет него же можно и снизить инерцию котла. Управление происходит автоматически, а датчики фиксируют малейшие изменения температуры теплоносителя.

Обзор лучших котлов верхнего горения

В настоящее время производство твердотопливных котлов значительно расширилось и выбору потребителей представлено множество моделей зарубежных и отечественных фирм. Рассмотрим лучшие из них.

Стропува

Stropuva

Котлы болгарского предприятия Stropuva — это компактные агрегаты с высоким КПД. Устройства оснащены нагнетательным вентилятором. Цилиндрической формы корпус имеет конструкцию шахты. Устройства отличаются превосходными эксплуатационными характеристиками в сочетании с отличным дизайном. Универсальные котлы могут отапливать дровами, торфом или прессованными брикетами. Мощность моделей 8-40 кВт, отапливаемая площадь 30-400 кв.м. Допустимая влажность топлива может достигать 45%, что вполне соответствует современным требованиям.

Liepsnele

Котлы верхнего горения Liepsnele

В Литве изготавливают котлы длительного горения на твердом топливе универсального типа, т.

е., работающих на любом виде топлива. Мощность агрегатов варьируется в диапазоне 10-40 кВт, отапливаемая площадь до 400 кв.м. Максимальное время работы на одной закладке углей составляет до 7 суток, дров — до 2 суток. Конструкция котлов — классический шахтный тип с верхним горением. Котлы Liepsnele обладают высоким КПД, не менее 90%, независимо от типа топлива и выбора рабочего режима.

Неделька

Модельный ряд котлов Неделька

Котлы прямоугольной формы, имеют привлекательный дизайн и компактные размеры. Для более полного теплосъема предусмотрены каналы, по которым проходят нагретые дымовые газы. Российские котлы верхнего горения, способные работать на одной загрузке угля до 7 суток.

Котел неделька

Компания Неделька предлагает четыре варианта котлов с различной мощностью, предполагающие отопление помещений разной площади: 50-250 кв.м., 150-400 кв.м., 400-800 кв.м., 800-2000 кв.м.

Всеядные шахтные котлы длительного горения от производителя

Шахтные котлы длительного горения предназначены для разогрева и поддержания температурного режима теплоносителя отопительной системы жилого дома.

Такие устройства не имеют в своем составе электрических приборов и механизмов, поэтому их применение особенно оправданно при отсутствии электросети.

Предлагаемая серия шахтных твердотопливных котлов включает в себя шесть моделей, тепло-производительность которых охватывает диапазон от 10 до 55 кВт, что позволяет организовать отопление помещений площадью, соответственно, от 100 до 550 кв.м.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Конструкция шахтной печи длительного нижнего горения на дровах и других видах твердого топлива заключается в расположении топки и основной зоны горения в нижней части одного из двух вертикальных отсеков котла (шахт), являющегося местом укладки запаса горючего.

Принцип действия: после поджига начального объема горючего материала топливная шахта заполняется доверху. Продукты горения попадают в соседнюю шахту, представляющую собой камеру с трубчатым теплообменником, заполненным теплоносителем (водой), нагревают воду и выводятся в отверстие дымохода.

Эффективность использования топлива повышается за счет того, что конфигурация зоны горения способствует образованию и дожигу пиролизного газа, в результате чего теплотворная способность горючего материала используется наилучшим образом. Уменьшению потерь тепла способствуют водяные колосники, через внутренние каналы которых пропускается часть потока теплоносителя.

Котлы шахтного типа – это всеядные котлы нижнего горения с верхней загрузкой, рассчитанные на работу с топливом как дровяного, так и угольного типа (поленья, брикеты и т.п.). Большая камера загрузки вмещает запас горючего, которого хватит на 6–10 и более часов непрерывного горения.

Шахтные котлы поставляются в комплекте с терморегулирующим устройством (авторегулятором) либо без него. Авторегулятор управляет интенсивностью горения, изменяя положение дверцы поддувала в зависимости от степени нагрева воды в системе.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

Нагревательные агрегаты шахтного типа – простые, надежные и относительно недорогие устройства.

Они неприхотливы в обслуживании, нетребовательны к типу топлива и его влажностным характеристикам. Например, сырые дрова, помещаемые в верней части загрузки, по мере опускания в камеру сгорания теряют большую часть влаги и горят не хуже сухого материала.

Шахтный твердотопливный котел – оптимальный выбор нагревателя для отопления в районах с отсутствием или перебоями в энергоснабжении.

Твердотопливные котлы Лемакс Форвард. Цена. Отзывы. Доставка по Беларуси.

Существует много вариантов, при которых появляется необходимость в установке котла на твердом топливе. Из каких соображений вы покупаете твердотопливный котел практически не имеет значения, если ваш выбор пал на твердотопливный котел Лемакс. Данная серия котлов предназначена для отопления небольших домов, дачных участков, производственных помещений, гаражей, административных и других зданий и сооружений, общей площадью не больше 200 кв.м. Лемакс Форвард может работать с ручным регулятором тяги, что обеспечивает комфор применения и тонкую настройку рабочего режима.

 Такое оборудование выпускается в России, в Таганроге. Лемакс Форвард имеет ряд преимуществ:

  • компактные размеры;
  • низкая цена;
  • энергонезависимость;
  • универсальность применения (уголь, торф, дрова и т.д.;
  • теплообменник из высококачественной стали 4 мм с термостойким покрытием, выдерживает перепады температур;
  • верхняя загрузка облегчает засыпание сыпучего топлива прямо из ведра;
  • возможность работы в закрытой и открытой системах отопления;
  • высокая экологичность при сжигании топлива.

Твердотопливные котлы Лемакс Форвард предназначены в основном для сгорания угля и торфа, но как дополнительный источник энергии можно использовать дрова. Высокая эффективность оборудования Лемакс Форвард достигается за счет применения в производстве высокотехнологичного оборудования, а также использовании качественных материалов. Народную любовь в Беларуси Форвард завоевали благодаря своей низкой цене, простоте эксплуатации и длительному сроку службы. В интернет-магазине KTL.BY можно купить котлы на твердом топливе Лемакс Форвард, мощностью 12.5, 16 и 20 кВт. Детально ознакомиться с товаром, изучить цены, отзывы и технические нюансы, можно на страницах каталога KTL.BY. Заказать доставку отопительного оборудования Лемакс в любую точку Беларуси, можно не выходя из дома. Мы привезем Форвард по РБ в кратчайшие сроки. Оплачивать заказ можно дистанционно или на месте курьеру во время доставки. Цены актуальны как для физических, так и юридических лиц. Заказывайте котел Лемакс Форвард и получайте скидку на дополнительное оборудование для отопления вашего дома.

Котел твердотопливный с верхней загрузкой длительного нижнего горения Протек Эколонг 18кВт (Украина)

Котел с верхней загрузкой Протек Эколонг 18кВт:

БЕСПЛАТНАЯ доставка по Украине!

Топливо: дрова, брикеты, уголь (не коксующихся пород, фракции 10-50мм).

Котел Protech (Протек) EcoLong (LONG - длинный в глубину) 18кВт - это ОЧЕНЬ интересный экономичный по топливу котел.
Дрова закладываются СВЕРХУ
, при этом горят они только СНИЗУ (а огонь и дым уходят сразу назад вдоль дна котла).

Единственное что необходимо - собрать дымоход с правильной тягой. Абы-какой - не подойдет. Высота дымохода должна обеспечивать такую тягу, чтобы при загрузке дров дым не валил из верхней двери в топочную.

Котел Протек Эко Лонг поставляется в собранном виде, готовом к использованию.

Возможно дополнительно установить автоматику регулирования горения или регулятор термомеханический температуры Regulus RT4.

Гарантия - 30 месяцев.
Срок службы - длительный 10-15-20 лет.





Первый розжиг твердотопливного котла с верхней загрузкой Протек Эколонг 18кВт:

Нижний розжиг на колосниках в котле без контроллера:

1. Заслонка на борове котла, а также заслонка на нижних дверках должны быть отрегулированы так, чтобы они находились в открытом положении.

2. Открываем нижние дверки, а потом находящуюся за ними топочные дверки.

3. На колосниках равномерно раскладываем бумагу, небольшие кусочки сухого дерева и поджигаем. После розжига тяга дымохода должна втянуть сгораемые газы в конвекционные каналы котла.

4. Во время розжига нужно прикрыть засыпные дверки.

5. Когда огонь разгорится, закройте нижние дверки и откройте засыпные дверки.

Затем добавьте тонкий слой угля или дерева, так чтобы не погасить огонь и максимально добавьте в топку уголь или дерево на высоту нижнего края топочной дверки. Подождите, пока все не разгорится. В случае необходимости дымовую тягу можно регулировать заслонкой на выходе газов из котла или заслонкой в нижних дверках в зависимости от желаемой температуры в котле. Степень открытия заслонки в нижних дверках зависит от вида топлива. Чем хуже топливо, тем больше открытие заслонки.





Патрубки подключения и дымоход на задней стенке котла Протек Эколонг 18кВт:





Нижний розжиг котла с верхней загрузкой Протек Эколонг 18кВт с контроллером:

1. Повторяем шаги 1-3 из предыдущего пункта, заметив, что в топке достаточно огня, который не погаснет после засыпки дополнительной порции топлива.

2. После заполнения котла и последующего розжига топлива, нажав кнопку ПУСК на контроллере, система автоматики переключается на режим розжига. Контроллер включает вентилятор, который постепенно увеличивает обороты, пока не достигнет заданных параметров работы (как определено в Руководстве к контроллеру).

3. Когда котел достигнет установленных параметров, контроллер выключит вентилятор или изменит его обороты.

4. В дальнейшем следует отрегулировать обороты вентилятора и действовать в соответствии с инструкцией для контроллера.

5. Чтобы остановить работу контроллера нажмите кнопку СТОП.



Схема котла с верхней загрузкой Протек Эколонг 18кВт:



Отправим твердотопливный котел с верхней загрузкой Протек ЭкоЛонг 18кВт по Украине Новой Почтой, Деливери, САТ!
Чтобы купить - звоните по тел. 095-544-30-12, 097-177-02-68 или добавьте в корзину (мы перезвоним).

Твердотопливные котлы шахтного типа «Шахтёр»-Печи на Дзержинского, 79 в Кирове

Конструкция шахтного котла длительного нижнего горения на дровах и других видах твердого топлива заключается в расположении топки и основной зоны горения в нижней части одного из двух вертикальных отсеков котла (шахт), являющегося местом укладки запаса горючего.

Принцип действия: после поджига начального объема горючего материала топливная шахта заполняется доверху. Продукты горения попадают в соседнюю шахту, представляющую собой камеру с трубчатым теплообменником, заполненным теплоносителем (водой), нагревают воду и выводятся в отверстие дымохода.

Эффективность использования топлива повышается за счет того, что конфигурация зоны горения способствует образованию и дожигу пиролизного газа, в результате чего теплотворная способность горючего материала используется наилучшим образом. Уменьшению потерь тепла способствуют водяные колосники, через внутренние каналы которых пропускается часть потока теплоносителя.

Котлы шахтного типа – это всеядные котлы нижнего горения с верхней загрузкой, рассчитанные на работу с топливом как дровяного, так и угольного типа (поленья, брикеты и т.п.). Большая камера загрузки вмещает запас горючего, которого хватит на 10-12 и более часов непрерывного горения.

Шахтные котлы поставляются в комплекте с терморегулирующим устройством (авторегулятором). Авторегулятор управляет интенсивностью горения, изменяя положение дверцы поддувала в зависимости от степени нагрева воды в системе.

Котлы нашего производства изготавливаются в 80% по средствам гибки металла на чпу листогибочных станках. ( минимум сварных швов ).
Раскрой металла осуществляется по средствам лазерной резки на чпу.
Сварка происходит в среде углекислого газа полуавтоматическими сварочными аппаратами.
Опрессовка котлов происходит с помощью воды, давление составляет при проверке 3 атмосферы.
Окраска котлов термостойкой краской церта.
Обшивка котла порошковой краской RAL 1018.
Материал котла сталь 09г2с.

1.Котлы изготавливаются из котлового металла 09г2с, что увеличивает срок службы до 15 лет и более.
2.Время горения одной закладки дров 12 часов, на брикетах 36 часов, на угле 48 часов.
3.Большая камера загрузки.
4.Дрова, уголь, брикеты
5.Нижнее горение.
6.Водонаполненные колосники.
7.Трубчатый теплообменник.
8.Энергонезависимый.
9.Объем теплоносителя в котле от 65 л.
10.Рабочее давление воды в системе отопления 0,2 Мпа
11.Гарантия 21 месяц.

Твердотопливные котлы шахтного типа «Шахтёр» 12-75 кВт
Цена Руб4975053550625507385093850109500126400155500
Название показателяЕд. изм.Значение
Номинальная тепло-производительностькВт1218253545556575
КПД%87
Длина поленьев (не более)см55708090909595100
Объем загрузки топливал88112162225272342401490
Рабочее давление воды в системе отопления (не более)Мпа0. 2
Продолжительность рабочего цикла (средняя)час8-12 часов
Габаритные размеры
Глубина (не более)мм800800850900950105010501100
Ширина (не более)мм550550600650700750800850
Высота (не более)мм8501000110012001200125012501300
Вес (не более)кг175210240270300330365390
Подсоединительные размеры
Входноймм3232323240405050
Выходноймм3232323240405050
Диаметр дымоходамм159159159159159180180180
Объем воды в котлел65758895105115130150

Котлы длительного горения на дровах своими руками, загрузка 24 часа

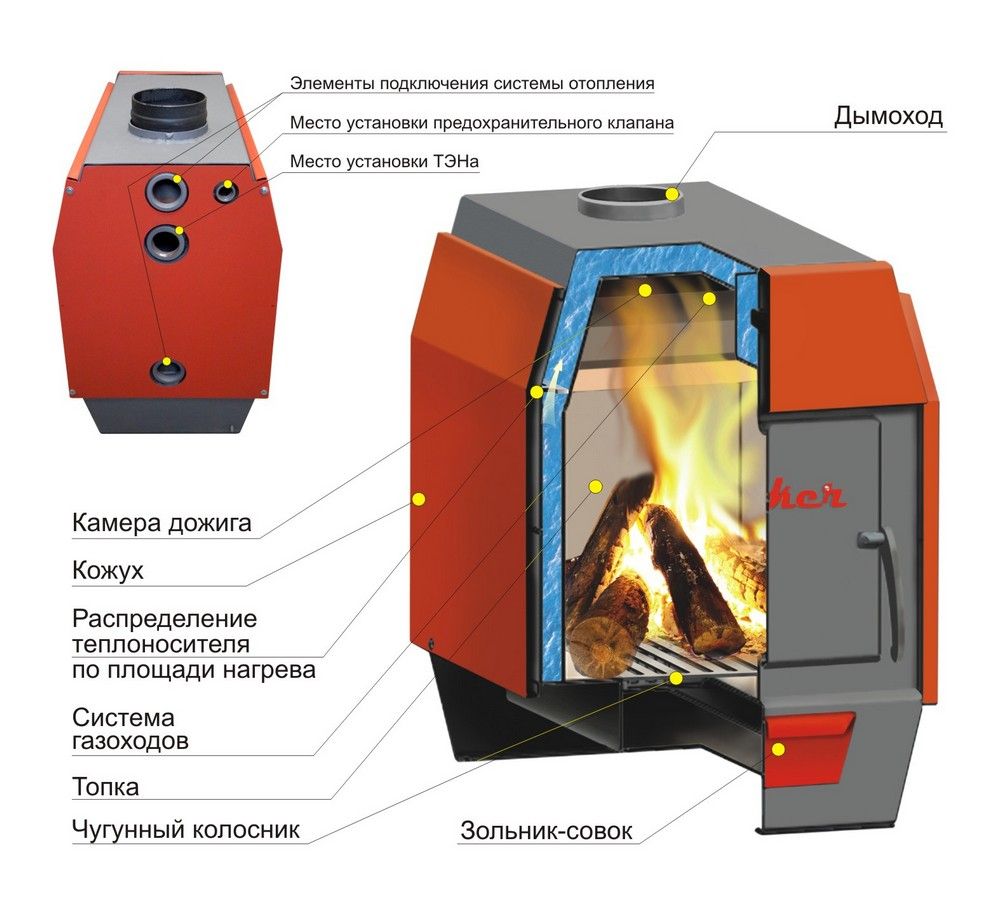

Устройство котла на твердом топливе

Расчет размеров топки для котла длительного горения на дровах

Вид древесины, форма и длина дров определяет размер и эквивалентную площадь топочной камеры. Удельная и объемная плотность загрузки, теплота, которую дрова выделяют при сгорании — справочные значения. Расчет объема загрузки поможет вычислить расход топлива за сезон, организовать места хранения топлива.

Важно! Качество дров влияет на процесс горения. Большое содержание смол в дровах хвойных пород и высокая влажность свежесрубленной древесины снижает КПД котла. Неполное сгорание сырых дров приводит к отложению сажи и смол на поверхности водяного контура, стенках топки и дымохода. Металл окисляется, хуже передает тепло, быстро прогорает.

Таблица 3. Объемная теплота сгорания древесины разных пород:

Вид древесины (влажность не более 20%) Теплотворная способность, кВтч/кг Удельная плотность дров, кг/м³ Объемная плотность, кг/дм³ Температура горения, °С
ель 4,3 450 1,4 600
сосна обыкновенная 4,3 520 1,6 660
береза 4,2 650 1,9 890
дуб 4,2 720 2,0 900



Рассмотрим пример расчета объема загрузочной камеры дровяного котла.
Исходные данные:

  • мощность котла 10 кВт;
  • объем одной загрузки должен обеспечить работу агрегата в течение суток;
  • топливо — березовые дрова, длина поленьев 0,60÷0,65 м;
  • влажность древесины 20%.

Статья по теме:

Варианты отопления загородного дома: выбор котла. Преимущества и недостатки водяного отопления от печи на дровах. Особенности твердотопливных, газовых, электрических агрегатов: описание и цены.

При сгорании 1 кг березовых дров выделяется 4,2 кВт тепловой энергии. Заданную мощность (10 кВт) обеспечит сжигание 2,4 кг дров в час (10/4,2 = 2,381).

Кубометр березовых дров весит 650 кг. Часовой расход топлива составит ≈ 0,004 м³/ч (2,4/650 = 0,0037).

Вес закладки, который должен выдержать колосник с форсункой ≈ 60 кг (2,381х24 = 57,144).

Березовые дрова ложатся неплотно, поэтому объем закладки увеличится в 1,9 раза — до 0,008 м³/ч (0,004х1,9 = 0,0076).

По условию – загрузка 1 раз в 24 часа, соответственно объем топлива 0,2 м³ (0,008х24 = 0,192).

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ ШАХТНОГО ТИПА С ВЕРХНЕЙ ЗАГРУЗКОЙ «VESPER CLASSIC» (ВЕСПЕР КЛАССИК) 12 КВТ



АКЦИЯ НА КОТЛЫ «VESPER»!!! БЕСПЛАТНАЯ АДРЕСНАЯ ДОСТАВКА ПО УКРАИНЕ!!!







КОТЛЫ ДЛИТЕЛЬНОГО ГОРЕНИЯ «VESPER CLASSIC» 12 КВТ​

Котел "VESPER" относится к котлам шахтного типа. Он имеет большую камеру загрузки, во второй камере находиться теплообменник через который проходят пиролизные газы и дым по направлению в дымоход. Камеры разделяет водяная перегородка (водяная рубашка). Данный котел изготовлен из котловой стали толщиной 4-8 мм. Он утеплён со всех сторон, что повышает КПД, соответсвено происходит экономия топлива и Ваших средств. Гарантия на котел и сервисное обслуживание составляет 72 месяца. Длительность горения на одной загрузке дров от 12-24 часов, на угле от 24 часов до 5 суток. Котел может работать на всех видах топлива за это его называют "котел-утилизатор". Перед тем как поступить в продажу, каждый котел проходит испытание и контроль качества.



ПРЕИМУЩЕСТВА ТВЕРДОТОПЛИВНЫХ КОТЛОВ «ВЕСПЕР КЛАССИК»:



  • Высокое качество;
  • Надёжность;
  • Высокий уровень КПД – до 90%;
  • Продукт изготовлен по строгим стандартам и нормам.



КОНСТРУКЦИЯ КОТЛОВ VESPER CLASSIC:

1.- Люк загрузки топлива; 2.- Глазок; 3.- Крышка для чистки камеры; 4.- Патрубок подачи воды в систему; 5.- Дымоход; 6.– Предохранительный клапан; 7.- Теплообменник; 8.- Конвекционная камера; 9.- Камера дожига; 10.- Факел пламени; 11.- Дополнительный сварной колосник; 12.- Вторичный воздух; 13.- Слив котла; 14.- Зольный ящик; 15.- Пиролизные газы; 16.– Колосниковая решётка; 17.- Патрубок обратной воды; 18.- Дверца зольника; 19.- Подача воздуха; 20.– Заслонка поддува; 21.- Горящий слой; 22.-Теплоноситель; 23.- Бункер для топлива; 24.- Терморегулятор; 25.- Термометр.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

VESPER  12

Технические параметры

CLASSIC

Номинальная мощность, (кВт)

12

Отапливаемая площадь, (м²)

до 120

Коэффициент полезного действия, (%)

83-89

Время работы на одной загрузке:

ДРОВА:

10-18 часов

УГОЛЬ:

1-3 суток

ТЫРСА, ЩЕПА:

8-12 часов

Температура в отопительном контуре, (°С)

45-90

Внутренний диаметр дымовой трубы, (мм)

159

Допустимое давление, (Бар)

2

Толщина стали, (мм)

6

Габариты Ш/Г/В, (см)

102х46х76

Вес котла, (кг)

246



Доставка котлов длительного горения VESPER по всей Украине: Черновцы, Киев, Запорожье, Ивано-Франковск, Тернополь, Ровно, Харьков, Полтава, Хмельницкий, Кировоград, Донецк, Житомир, Одесса, Суммы, Луганск, Днепропетровск, Чернигов, Винница, Херсон, Львов, Николаев, Черкассы.

дровяной котел с верхней загрузкой - Best Outdoor Wood Boiler

Дровяной котел с вертикальной загрузкой 433

Вот еще одна фотография нашего самого маленького дровяного котла с вертикальной загрузкой. Топка достаточно длинная (4 фута в длину), чтобы ее можно было легко загрузить с помощью тяжелого оборудования, такого как вилочный погрузчик, любой предмет с ковшовым погрузчиком или экскаватором с обратной лопатой; спасая вас от ломки спины, боли в мышцах от ручного труда. Что может быть лучше, чем загрузить печь любым имеющимся у вас оборудованием?

4'Lx 3'Wx 3'H FIRE BOX

Объем воды

галлонов внизу, = 147

галлонов вверху, = 169

Всего галлонов = 316

Вместимость топки: 36 кубических футов

BTU: 308 416

Цена: Розничная цена 9 820 долларов США

Топка для дровяной печи Толщина ОДНА ПОЛДЮЙМА!

Деревянный котел с вертикальной загрузкой древесины Hyprotherm 633

450 (старый номер)

Это наша самая популярная и самая продаваемая модель деревянного котла с верхней загрузкой. Когда первый покупатель получил этот котел, он был в восторге, пока не обнаружил, что высота в 3 фута ограничивает размер древесины, которую он может туда сложить. Он начал демонстрировать свой котел другим заинтересованным людям и начал рекомендовать высоту 4 фута; Достаточно высокий, чтобы в него можно было положить деревянные круги шириной 2 фута и более по сравнению с меньшим размером с ограничением примерно в 18 дюймов. Конечно, вы можете вкладывать в них более крупные детали, потому что вы можете шатать их, так как они не будут сидеть друг на друге.

Толщина топки дровяной печи составляет ОДНУ ПОЛОВИНУ ДЮЙМА!

6 футов 3 футов x 3 дюйма ПОЖАРНАЯ КОРОБКА

Объем воды

галлонов внизу, = 186

галлонов вверху, = 239

Всего галлонов = 425

Объем топки : 54 кубических футов

BTU: 416 752

Цена: 13 437 долларов

12 987 долларов за гладкую безводную крышку версии

Этот дровяной котел с верхней загрузкой также доступен в версии с безводной крышкой по той же цене. Эта модель вмещает 419 галлонов; всего на 6 галлонов меньше, чем у модели с водой в крышке. Три преимущества безводной крышки:

1. Отсутствие трубопроводов между крышкой и основанием. Нет трубопроводов, которые могут выйти из строя, потрескаться или потрескаться.

2. Отсутствие необходимости в насосе для циркуляции воды означает меньшие затраты на детали и гораздо меньшие затраты на электроэнергию.

3. Хотя у нас никогда не было утечки крышки, вероятность ее возникновения равна нулю, если в крышке нет воды.

Рукав для горелки на отработанном масле / пропане / масле:
Добавьте всего 317 долларов, чтобы мы построили ваш котел с рукавом, который входит в топку, чтобы установить желаемую горелку на отработанном масле, пропановую горелку или стандартное топочное масло в качестве основы для дров. на случай, если вы уедете в отпуск или что-нибудь в этом роде. Мы можем поставить необходимую вам горелку по конкурентоспособным ценам, чтобы она была доставлена ​​непосредственно нам, и мы могли установить ее для вас. У нас есть установки от 50 000 БТЕ и выше, которые могут сжигать любой тип отработанного масла; использованное моторное масло, трансмиссионное масло или даже масло для задней части с более высокой вязкостью.

_____________________________________________________________________

Деревянный бревенчатый котел Hyprotherm модели 1000 (теперь называется 553)

Этот котел с вертикальной загрузкой предназначен для клиентов, которым требуется большая ширина, чем высота.

Мы построим любую модель дровяного котла с верхней загрузкой по вашему желанию (который сжигает целые ЛОГИ), потому что мы строим каждый с нуля, поэтому мы можем построить его дольше (до 14 футов в длину; подходит для плит), и мы можем при необходимости строить более широкие дровяные котлы с верхней загрузкой и, конечно, более высокие дровяные печи с верхней загрузкой.

5 'L x 5'W x 3'H FIRE BOX

Объем воды

галлонов внизу, = 181

галлонов вверху, = 305

Всего галлонов = 486

Объем топки: 75 кубических футов

BTU: 474 336

Цена: 16 619 долларов США

Толщина топки WoodBoiler составляет ОДНУ ПОЛ ДЮЙМА!

_____________________________________________________________________

Жесть (цвет) на этот дровяной котел еще не ставилась; показаны все порты и соединения трубопроводов

Котел с горелкой для пней модели 1350, загруженный на трейлер для доставки

6’L x 6’W x 6’H FIRE BOX; только то, что нужно, чтобы сжечь эти трудно избавиться от пней!

Объем воды

галлонов внизу, = 544

галлонов вверху, = 784

Всего галлонов = 1328

Объем топки: 216 кубических футов

Толщина топки дровяной печи составляет ОДНУ ПОЛ ДЮЙМА!

BTU: 1 296 128

Цена: 24 490 долларов за крышку с водой. Также доступна версия с безводной крышкой за 23 849 долларов с 6-дюймовой водяной рубашкой. Эта модель вмещает 491 галлон.

Горелочный котел 1350 Stumper также доступен с водяной рубашкой 12 дюймов / 6 дюймов в безводной версии. Он вмещает 897 галлонов, производит более 1 миллиона БТЕ и стоит 24 490 долларов. _____________________________________________________________________

Вот фотография бревенчатого котла Hyprotherm 954 с верхней загрузкой , построенного для замены протекающего котла с верхней загрузкой из бревенчатого котла.ком, в комплекте со шнеком!

_____________________________________________________________________

Другие модели доступны в различных размерах по ценам, указанным ниже. У нас они есть как в воде в типе крышки (оригинальный дизайн), так и в новой версии безводной крышки. Эти версии с безводной крышкой можно заполнить маслом для жарки, чтобы передать тепло встроенному теплообменнику для горячего водоснабжения. Опять же, для циркуляции чего-либо не нужен насос.

Мы используем новую (для нас) современную изоляцию, которая выдержит 1800F без какого-либо ухудшения и незначительной теплопередачи, как показано в этом видео на YouTube, где владелец голой рукой удерживает изоляцию, пока сварщик пытается прожечь его резаком!

Мы также изготавливаем эти крышки с алмазным отражателем, чтобы тепло не попало в топку и не попало на крышку.

______________________________________________________________

Котел Hyprotherm Создает САМЫЙ БОЛЬШОЙ ВЕРХНИЙ ПОГРУЗЧИК В МИРЕ - не только в Канаде, но и в виде котла для жарки.ком утверждает. У нас есть котлы значительно длиннее - 12 футов и 14 футов; намного длиннее, чем их «самый большой погрузчик с верхней загрузкой». Этот - 16 футов в длину с 12-футовой топкой.

В настоящее время мы строим погрузчик с верхней загрузкой Hyprotherm 1256 с безводной крышкой для клиента из Мичигана, стоимость которого составляет 31 467 долларов. Там есть топка длиной 12 футов, шириной пять футов и высотой 6 футов; практически В ДВОЙНОЙ размер нашей чудовищной горелки для пней!

WT - крышка без воды. Вот диаграмма площадок топочного погрузчика с дровяной печью 1256, поставленного заказчику при покупке потрясающего котла для дров.

Специальные опции для погрузчика с верхней загрузкой

Беспроводной пульт дистанционного управления за 220 долларов

за 252 доллара Беспроводной пульт дистанционного управления с голубым зубом

Масло в масле

Добавить масло к моделям с крышкой без воды или моделям с верхней загрузкой с принудительной подачей воздуха для раздельного нагрева воды для бытового потребления или здания.

4 '- 6' модели WTC добавляют $ 1050

8 '- 9' модели WTC добавляют $ 1 959

10 '- 12' модели WTC добавляют $ 2,215 14-дюймовые модели WTC добавляют 2750 долларов США

2500 долларов США Модернизация любой печи с верхней загрузкой модели WT 6/6 до (FATL) верхней загрузкой с принудительной подачей воздуха

В комплекте с двумя раздельно управляемыми воздуходувками 2000 куб. 400 долларов за удаление одной воздуходувки 2000 куб.

450 долларов США Модернизация (каждый) внутреннего нагнетателя 2000 куб. вентилятор на печи с принудительной подачей воздуха к внешнему нагнетателю для использования в настройках типа печи 250 градусов или меньше.

EPA запретило наружные дровяные котлы

Новая информация ...
EPA запретило наружные дровяные котлы.Эти новые правила ДЕЙСТВУЮТ СЕЙЧАС позволяют домовладельцам устанавливать только «высокоэффективные» наружные котлы. Эти «высокоэффективные» агрегаты ОЧЕНЬ дороги и довольно сложны в эксплуатации и обслуживании.

Приготовьтесь к новым плохим новостям ...

По данным EPA, с января 2020 года вы больше не сможете устанавливать ЛЮБОЙ наружный бойлер. В настоящее время не существует технологии, отвечающей стандартам EPA 2020 для сжигания древесины. (Похоже, что EPA предпочитает, чтобы вы сжигали нефть из стран, спонсирующих террористов!)

Что делать, если у меня уже есть уличный бойлер?
Правительство говорит: «Если вам нравится ваш дровяной обогреватель, вы можете оставить свой дровяной обогреватель». ..пока что.

Мы не знаем, как долго это продлится.

Как это влияет на меня ?
Что мы точно знаем, так это то, что когда ваш наружный бойлер подходит к концу, ВЫ НЕ МОЖЕТЕ ЗАМЕНИТЬ ЕГО! Это закон.

Итак, наша цель в Outdoor Boiler Care - помочь вам сохранить вашу печь здоровой и в идеальном рабочем состоянии на протяжении десятилетий! (Так что вы можете продолжать экономить!)

Как мне это сделать?
Мы делаем это для вас очень просто! Просто следуйте нашим простым советам по уходу, читайте наши информационные бюллетени и смейтесь над нашими забавными шутками и, самое главное, убедитесь, что вы удаляете золу и что ваша вода должным образом обработана с помощью сертифицированной водоочистки Liquid Armor.

Нужны ли запасные части?
Да! И это идеальное время, чтобы их попробовать. ПОТОМУ ЧТО у нас есть избыток товаров, которые мы продаем по сильно сниженным ценам на этой неделе. Пришло время воспользоваться этими ценами и получить запасные части для электроники, которые выйдут из строя в какой-то момент в течение срока службы вашей печи - нагнетательный вентилятор, насос, соленоид и выключатель верхнего предела.

Необходимо срочно принять меры!
Если вы приобрели печь более года назад, гарантия на электронные компоненты, вероятно, закончилась.Эта «Распродажа с избытком» действует в течение ограниченного времени, поэтому позвоните в службу поддержки наружных котлов сейчас, чтобы воспользоваться этой распродажей. Позвоните нам по телефону (231) 221-0104 или (888) Log-Burn. Вы можете посетить наш сайт по этой ссылке ЗДЕСЬ, но вы должны позвонить, чтобы узнать цены распродажи Overstock.

Печи какой марки затронуты ?
ВСЕ марки уличных топок котлов подпадают под запрет EPA. Независимо от того, какая у вас модель уличного бойлера, вы не сможете заменить его другим уличным бойлером, когда срок службы вашего котла закончится.

Придерживайтесь EPA !
Если вы будете содержать свой уличный котел в хорошем рабочем состоянии и соблюдать все требования к техническому обслуживанию, EPA не будет иметь над вами власти и не сможет помешать вам сжигать дрова для обогрева вашего дома.

Молодец!
Хочу поздравить вас с усердием в уходе за своим уличным котлом. Вы можете взять под свой контроль свое будущее и «придерживаться EPA», поддерживая работоспособность своего уличного котла, так что вы можете продолжать экономить на счетах за отопление в течение десятилетий!

Современные дровяные котлы - Преимущества периодического сжигания -

Что такое «современный дровяной котел»? В современных древесных котлах используются датчики, такие как датчики кислорода, подобные тем, что используются в современных автомобильных двигателях, для обеспечения регулировки сгорания в реальном времени с отдельными регуляторами первичного и вторичного воздуха. Иногда такие котлы называют «дровяными котлами с лямбда-регулированием». Современные дровяные котлы почти всегда используют вытяжные вентиляторы, а не вентиляторы принудительного сгорания. Другой ключевой особенностью является использование турбулизаторов теплообмена, которые представляют собой изогнутые или спиралевидные стальные полосы, вставленные в теплообменные трубки для улучшения теплообмена. Часто турбуляторы используются для соскабливания золы с теплообменных трубок, что ограничивает необходимость чистки теплообменных трубок вручную. Современные дровяные котлы обычно не имеют температуры дымовых газов выше 450 градусов по Фаренгейту.Многие современные дровяные котлы используют принцип газификации для достижения чистого сгорания. Solo Plus 1990-х годов

Котлы с газификацией Modern Wood популярны в США с 1980-х годов. Газификация древесины происходит, когда древесина нагревается в среде с нулевым или почти нулевым содержанием кислорода. Летучие газы покидают древесину, но не сгорают, пока не попадут в более горячую, богатую кислородом камеру сгорания. Многие котлы, описываемые как котлы с газификацией, такие как Fröling S3 Turbo и Effecta Smart, используют принцип газификации, при котором древесные газы выводятся из древесины с относительно низким содержанием кислорода.Образующиеся газы сжигаются в нижней камере, изолированной от воды для закалки по температуре. Горячие газы, образующиеся при сгорании, затем перед выходом в дымоход обмениваются с котловой водой. Лучшим описанием процесса может быть «двухступенчатое сжигание», поскольку древесные газы создаются в топке, а затем полностью сжигаются в специально разработанной камере, которая обычно меньше, горячее и очень турбулентная. Независимо от того, как он называется, процесс проверенный, верный и проверенный временем.В большинстве древесных котлов с высокой эффективностью и низким уровнем выбросов используется газификация, особенно в тех, которые разрешены Управлением по охране окружающей среды для установки в жилых домах. См. Список котлов, сертифицированных Агентством по охране окружающей среды (EPA) здесь.

S3 Turbo

Достижения в дровяных котлах резко сократили трудозатраты, связанные с эксплуатацией, в первую очередь за счет резкого снижения образования креозота и снижения расхода древесины. Дровяные котлы Fröling S3 и Effecta Smart обычно не образуют сажи в теплообменных трубках или дымоходе.Удаление горючего креозота из этих областей делает возгорание дымохода устаревшей проблемой. Более того, креозот изолирует поверхности теплообмена, поэтому его устранение делает дровяные котлы более эффективными. А как насчет загрязнения воздуха в помещении? Сегодняшние дома плотнее, а это значит, что дым, выходящий из двери котла, - плохая новость. Даже при загрузке наружного котла оператор может получить задымление при открытой дверце котла. Как упоминалось ранее, одним из значительных улучшений новых двухступенчатых дровяных котлов является то, что они используют принудительную тягу.Индуцированная тяга означает, что на выхлопной трубе котла установлен всасывающий вентилятор. Вентилятор работает не только во время штатного горения, но и во время розжига и загрузки. Между партиями горения и принудительной тягой дым из дверцы котла практически не выходит.

Некоторые розничные торговцы и производители котельных на древесном топливе пытаются придерживаться грязных, неэффективных технологий, требуя исключения для «коммерческого использования» или торгуя, опасаясь современных технологий.Некоторые продают угольные котлы, которые не подпадают под действие EPA, но имеют длину дров в соответствии со спецификациями угольных котлов. Мы видели, как эти же организации говорили, что современная двухступенчатая технология слишком сложна. Говорят, что компьютеры, датчики и воздуходувки - это проблема. Обидно. Может, они просто не пробовали продаваемые нами котлы. Между тем, эти компании продолжают создавать «черный глаз» для сжигания древесины, продавая оборудование, которое вызывает недовольство соседей и гнев регулирующих органов. В частности, наружные котлы были целью регулирующих органов.Технология уличных дровяных котлов поощряет грязный тлеющий огонь и использование холодной влажной древесины. Есть хорошо известная компания, которая перечисляет в качестве меры безопасности «ИСПОЛЬЗУЙТЕ НЕРАЗЛЕННУЮ ДЕРЕВО до 50 дюймов». В уличных дровяных котлах используются короткие дымоходы. Высокие дымоходы, скорее всего, полностью заполнятся сажей и остановят работу многих уличных дровяных котлов. Другой грязный секрет уличных дровяных котлов заключается в том, что зимой их нужно загружать на улице. Наши клиенты снова и снова говорят нам, как им нравится загружать свои котлы, не выходя из дома, не выходя из дома.

Хорошо известно, что огонь горит лучше всего, когда горит непрерывно. Даже нефтяные и газовые пожары становятся самыми грязными, когда их заводят и тушат. Тушение дров за счет уменьшения количества воздуха для горения обычно является рецептом для создания облаков дыма. Некоторые современные дровяные котлы могут снижать мощность без чрезмерного дыма. Используя активный контроль горения, дровяной котел Fröling S3 Turbo может регулировать до 50% своей номинальной мощности. Пеллетные котлы могут пойти дальше, добавляя все меньшее и меньшее количество топлива. Однако даже модулирующий дровяной котел Froling S3 Turbo не может снизить свою мощность до менее чем 1/2 номинальной мощности, не становясь слишком дымным.

Поскольку древесина горит лучше всего при постоянном сжигании, но большинство зданий не могут использовать полную мощность котла, изолированные резервуары для воды используются в качестве аккумуляторов избыточного тепла. Тепло, хранящееся в воде, можно использовать в течение многих часов после того, как огонь потух. Большинство наших клиентов сообщают о посещении своих котлов не чаще одного раза в 12 часов в самую холодную погоду.Когда становится теплее, посещения котла становятся реже. Если требуется немного тепла, тепла в резервуарах для хранения часто хватает на 2 дня и более. Некоторые из наших клиентов проводят неделю между нагрузками при нагреве горячей воды для бытового потребления летом. Этот метод непрерывного горения и хранения тепла очень эффективен в снижении выбросов. Котлы работают в наиболее чистом режиме, а затем их тепло остается доступным в течение нескольких часов с нулевыми выбросами.

Тепловой аккумулятор используется с дровяными котлами более 30 лет.Эта простая концепция доказала свою эффективность во всех правильно спроектированных системах отопления. Большинство наших клиентов используют плинтус для нагрева горячей воды в своих системах аккумулирования тепла. Хотя обогрев плинтуса является обычным и хорошо работает, низкотемпературный обогрев дает преимущества как для комфорта, так и для эффективности. Низкотемпературное отопление может использоваться с принудительным воздушным охлаждением, отоплением плинтуса, панельными радиаторами, внутрипольным отоплением или любым другим видом центрального отопления.

На протяжении десятилетий системы отопления в СШАбыли спроектированы для подачи воды на 180 градусов по Фаренгейту. По этой причине многие существующие системы отопления имеют достаточно площади поверхности, чтобы рассеивать расчетную тепловую мощность при температуре 180 F. Существует некоторая подушка, поскольку тепловая мощность обычно рассчитывается на основе теоретического самого холодного дня. В более теплые дни температура воды не обязательно должна быть 180 F, чтобы обеспечить достаточный нагрев. Проблема в том, что современные приборы, будь то дровяное, газовое или тепловое, лучше работают с низкотемпературным распределением тепла.Например, даже новые газовые котлы часто рекламируют КПД в пределах 90%. Знаете ли вы, что, если в системе отопления не используется низкотемпературное распределение с высокоэффективным газовым котлом, фактический КПД того же газового котла примерно на 10% ниже? Разница в 10% вызвана конденсацией выхлопных газов, что редко происходит с обогревом плинтуса или принудительным горячим воздухом, подаваемым с водой на 180 градусов.

Итак, если низкотемпературное распределение тепла является преимуществом, что требуется для модернизации существующего высокотемпературного тепла? Просто увеличив площадь теплообменных поверхностей, например, добавив больше плинтуса или переоборудовав панельные радиаторы высокой мощности в идеальных местах, можно использовать более низкую температуру воды. Низкотемпературное распределение - это будущее центрального отопления. Так же, как и туалеты с высоким сливом, насадки для душа без ограничений и лампы накаливания, следует заменять, так же следует заменять слишком высокотемпературный обогреватель.

Чтобы предоставить больше информации о современных дровяных котлах, использующих периодическое сжигание, мы составили список других общих соображений:

  1. Расход: Хотя установка современного дровяного котла периодического действия с «газификацией» или «двухступенчатой» может показаться дорогостоящей, комбинация котла и баков-аккумуляторов позволяет гораздо лучше использовать котел.Дровяной котел можно использовать 12 месяцев в году. Одна ахиллесова пята дровяных котлов - это коррозия от креозота внутри топки. Многие производители котлов пытаются решить эту проблему, используя нержавеющую сталь. Нержавеющая сталь - проблемный материал для котлов, потому что она хрупкая и не выдерживает циклов нагрева и охлаждения так же, как углеродистая сталь. Нержавеющая сталь также является менее эффективным материалом для передачи тепла. Правильная эксплуатация дровяных котлов с теплоаккумулятором устраняет коррозионный креозот топки, поэтому ваши вложения сохранятся десятилетиями.Кроме того, котел может быть изготовлен из прочной углеродистой стали, проверенного временем материала (когда-нибудь слышали о шаблонах ??? Подсказка: это не нержавеющая сталь). Трудно оценить удобство и безопасность, но они, несомненно, стоят многого. Что касается стоимости резервуаров для хранения тепла, Tarm Biomass рассчитывает резервуары для хранения тепла в зависимости от мощности котла. Вообще говоря, большинство клиентов используют от 400 до 800 галлонов тепла. Для получения дополнительной информации ознакомьтесь с нашим руководством по установке дровяного котла или позвоните в компанию Tarm Biomass, чтобы узнать цену.
  2. Системы отопления: Как уже упоминалось выше, современные котлы и аккумуляторы тепла хорошо работают со всеми типами систем отопления. Когда резервуары для хранения тепла исчерпаны, тепло идет прямо от котла в дом. «Гидронное тепло» на водной основе очень гибкое. Многие из наших клиентов нагревают горячую воду для бытового потребления и несколько и различные типы зон нагрева от лучистого тепла до принудительного горячего воздуха. Tarm Biomass не продает распределительные компоненты, но мы будем рады помочь вам подумать о том, как интегрировать современный дровяной котел в вашу систему отопления.
  3. Практичность: Нашим клиентам нравится не беспокоиться о возгорании дымохода или расстраивать супруга, заполнив дом и / или двор дымом. Реже посещать котел и ухаживать за огнем в чулках - это роскошь. Благодаря резервуарам для хранения тепла и сжиганию, контролируемому кислородом, вам не нужно возиться с контролем воздуха, трогать кочерги или лазить по крыше, чтобы прочистить дымоход. Сжигание меньшего количества древесины означает заготовку меньшего количества древесины. Многие из наших клиентов сообщают о сокращении потребления древесины вдвое по сравнению с дровяными котлами для установки вне помещений. В современных дровяных котлах используется древесина практически такого размера, что сокращает трудозатраты, но с этим справятся все члены семьи.
  4. Электрическая совместимость: Fröling S3 работает от сети 240 В переменного тока 60 Гц, с которой работает большинство электрических сушилок для одежды и духовок. Fröling потребляет около 1600 ватт-часов в день (зимой). Effecta Smart работает от сети 120 В переменного тока, 60 Гц и потребляет около 800 Вт-часов в день (зимой).
  5. Техническая поддержка: Tarm Biomass устанавливает отраслевой стандарт технической поддержки.Наша команда техподдержки проработала здесь в среднем более 15 лет на человека. За последние 25 лет работы мы обработали тысячи обращений за поддержкой. Мы знаем нашу продукцию до мелочей, и прямо здесь, в Нью-Гэмпшире, мы везем тысячи запасных частей, от самых важных деталей до чудаков, о которых вы даже не догадывались. Мы по-прежнему поддерживаем работающие дровяные котлы старше 40 лет. Кто еще может это утверждать?
  6. Современная технология сжигания древесины: Современные дровяные котлы Fröling S3 и Effecta Smart устанавливают стандарты качества и надежности.Точно так же, как ваш современный автомобиль с большей вероятностью заведется холодным утром, чем автомобиль 40-летнего возраста, современные технологии сжигания древесины позволяют котлу гореть лучше, чище и использовать меньше древесины. Интеллектуальная обратная связь предоставляет полезную информацию о часах работы, температуре котла, температуре в накопительном баке, а также помогает в устранении неисправностей.
  7. Тепловой КПД по сравнению с КПД сгорания: Тепловой КПД - это мера, выражаемая в процентах от количества тепла, имеющегося в топливе, по сравнению сколичество тепла, подаваемого на подачу воды, которая пойдет на обогрев здания. Эффективность сгорания - это показатель, выраженный в процентах, того, сколько энергии высвобождается из топлива по сравнению с тем, сколько энергии было доступно в топливе. Другими словами, эффективность сгорания - это мера того, сколько тепла вырабатывается, но не имеет ничего общего с улавливанием тепла для полезных целей. Производители уличных дровяных котлов и устаревших конструкций сжигания часто не публикуют сторонние данные об эффективности.Котлы, продаваемые Tarm Biomass, проходят испытания и имеют сертификат EPA. Мы публикуем только честные данные об эффективности.
  8. Образ жизни: Современные дровяные котлы обеспечивают энергонезависимость, экономию и дополнительное душевное спокойствие, которое исходит от осознания того, что оборудование безопасно не только для вашей семьи, но и для ваших соседей. Несмотря на то, что мы не привыкли к строгости заготовки дров, мы, конечно же, не хотим быть рабами своих котлов. Интуитивно понятная система управления Fröling знает, что делать при открытии двери.Effecta Smart использует управление в одно касание. С огнем возиться нельзя. Просто разожги огонь и уходи. Уйти и не возвращаться 12-24 часа; даже зимой.
  9. Долговечность: Tarm Biomass поставляет современные дровяные котлы, предназначенные для тяжелой работы. Наши поставщики обладают опытом исследований и разработок, который можно получить только в результате продажи десятков тысяч котлов и программ непрерывного совершенствования. Производственные мощности сертифицированы по качеству ISO 9001.Мы не против продуктов, произведенных в США. Однако очевидно, что когда дело доходит до дровяных котлов, европейцы имеют огромное преимущество благодаря многолетнему регулированию и развитию, финансируемым государством, и сильной культуре сжигания древесины. Жесткая конкуренция в Европе позволяет только лучшим продуктам подниматься наверх.

Честность, порядочность, навыки, знания и опыт: К сожалению, деревообрабатывающая промышленность имеет историю ложных и вводящих в заблуждение заявлений. Вокруг еще много змеиного масла.В Tarm Biomass мы не всегда говорим вам то, что вы хотите услышать, но мы скажем правду. Наши продукты протестированы, внесены в списки и проверены на практике. Tarm Biomass пользуется уважением и доверием со стороны регулирующих органов и потребителей. Пообщайтесь с нами когда-нибудь. Ждем

Открытый дровяной котел | Wisconsin DNR

Наружные дровяные котлы (OWB) стали более популярными в Соединенных Штатах, особенно в сельской местности, по мере роста цен на мазут, пропан и природный газ.В отчете Северо-восточных штатов по скоординированному управлению использованием воздуха (NESCAUM) за 2006 год [exit DNR] Висконсин занял второе место по объему продаж OWB с 1990 года. На этой странице содержится информация об основных принципах использования этих печей, потенциальном воздействии на здоровье и способах их устранения. и уменьшить количество жалоб.

Основы

Основы

Дровяной котел на открытом воздухе - это любая печь, плита или котел, предназначенная для сжигания дров, причем установка не находится внутри здания, предназначенного для проживания людей или домашних животных. Они также известны как водяные печи и водяные обогреватели на дровах и обычно выглядят как небольшие хозяйственные постройки с дымовой трубой. Наружные дровяные котлы обеспечивают отопление и / или горячую воду в одном доме.

Как работают OWB

Базовая конструкция OWB включает топку, заключенную в водяную рубашку, окруженную изоляцией и вентилируемую через дымовую трубу. Горение дров нагревает воду в резервуаре. Нагретая вода проходит по подземным трубам для обогрева дома, хозяйственного здания, бассейна, гидромассажной ванны или для производства горячей воды для бытовых нужд.Стоимость установки большинства OWB составляет от 3000 до 10 000 долларов.

Типичная конструкция OWB способствует медленному, более прохладному горению, чтобы максимизировать количество тепла, передаваемого от огня к воде. Однако медленные, более прохладные пожары горят неэффективно и создают больше дыма и креозота, чем пожары с более высокой температурой. Наиболее эффективные дровяные печи горят при очень высоких температурах, имеют запас тепла в несколько сотен галлонов воды и имеют огнеупорные туннели, в которых может происходить высокотемпературное вторичное горение. Эти блоки обычно устанавливаются внутри дома, имеют очень низкий уровень выбросов, чтобы соответствовать стандартам Агентства по охране окружающей среды США, и имеют высоту стека 20-30 футов. У уличных моделей часто отсутствуют эти важные функции.

Здоровье

Возможное воздействие на здоровье

Уличные дровяные котлы (OWB) могут усугубить или вызвать проблемы со здоровьем. Древесный дым содержит множество загрязняющих веществ, которые могут повлиять на жителей близлежащих районов. Когда уведомления о качестве воздуха DNR предупреждают о вредном для здоровья уровне содержания твердых частиц, сжигание древесины может способствовать загрязнению воздуха на большой территории.Выбросы от сжигания мусора и других неподходящих материалов в OWB обычно представляют большую опасность для здоровья, чем сжигание чистой древесины.

Древесный дым

При относительно низких температурах, при которых работают OWB, печи могут выделять густой дым и креозот. Этот дым может содержать вредные для здоровья уровни токсичных загрязнителей воздуха, включая известные канцерогены.

Симптомы

Люди, подвергшиеся воздействию древесного дыма от OWB, могут столкнуться с:

  • раздражение глаз и носа;
  • затрудненное дыхание;
  • хрипы;
  • кашель; и
  • головная боль.

Особенно чувствительны люди с сердечными заболеваниями, астмой, эмфиземой или другими респираторными заболеваниями. В частности, древесный дым может быть вредным для пожилых людей, младенцев, детей и беременных женщин.

Вероятность того, что человек испытает вредное воздействие на здоровье в результате воздействия дыма, зависит от концентрации загрязнителей воздуха, которыми он дышит, и продолжительности их воздействия. Поскольку большинство OWB имеют очень короткие стеки и расположены недалеко от домов, существует большая вероятность того, что выбросы будут представлять опасность для здоровья людей, живущих рядом с устройством, включая соседей. В районах, где дома не расположены близко друг к другу и где дым не задерживается окружающими холмами, использование OWB может не представлять опасности для здоровья соседей.

Загрязняющие вещества в древесном дыме

Древесный дым содержит смесь не менее 100 различных соединений в виде газов и мелких частиц сажи. Мелкие частицы (PM2,5) настолько малы, что ведут себя как газы. Они могут проникать в дома, даже если окна и двери закрыты. Мелкие частицы могут оседать глубоко в легких, и их нелегко удалить.

Некоторые из основных компонентов древесного дыма включены в список критериев загрязняющих веществ Агентства по охране окружающей среды США (EPA), которые регулируются Национальными стандартами качества окружающего воздуха, в том числе:

  • окись углерода;
  • оксидов азота;
  • диоксид серы; и
  • твердые частицы.

Озон, еще один критерий загрязнения, не выбрасывается напрямую, но его химические компоненты-прекурсоры находятся в древесном дыме.

Критерии загрязнителей были выделены EPA из-за их негативного воздействия на здоровье человека, в том числе:

  • кашель и затрудненное или болезненное дыхание;
  • повышенная восприимчивость к респираторным заболеваниям, таким как пневмония и бронхит;
  • раздражение глаз и носа;
  • госпитализация по поводу болезней сердца или легких; и
  • преждевременная смерть.
Сжигание мусора и других несоответствующих материалов

Древесно-стружечные плиты обработанные, окрашенные, окрашенные или влажные, а также мусор никогда не следует сжигать в OWB. Сжигание большинства твердых отходов, в том числе обработанной древесины, пластика, резины и асфальта, запрещено в Висконсине. При сжигании обработанной древесины, сельскохозяйственных пластиков и другого мусора выделяются тяжелые металлы и токсичные химические вещества, такие как полициклические ароматические углеводороды [выход DNR] и диоксины. Воздействие диоксинов связано с проблемами кожи, репродуктивными проблемами или проблемами развития и повышенным риском рака. Сжигание мусора [выход из DNR] особенно вредно, потому что оно выделяет химические вещества, которые являются стойкими в окружающей среде, загрязняя наш воздух, продукты питания, озера и ручьи.

Жалобы, постановления и постановления

Жалобы, постановления и постановления

DNR и Департамент здравоохранения имеют ограниченные возможности для решения проблем, связанных с дровяными котлами (OWB), поскольку жилые OWB не регулируются государством.

Жалобы

Жалобы граждан рассматриваются в индивидуальном порядке в зависимости от сообщества, в котором находится OWB, и характера жалобы.

В качестве первого шага граждане должны связаться с местными властями, чтобы узнать, есть ли в их районе постановление OWB. Если нет местного постановления, прямые жалобы на сжигание таких материалов, как мусор, пластик и вторсырье в OWBs, направляются в DNR. В случае проблем со здоровьем из-за вдыхания дыма (например, если в доме постоянно идет дым или если астма спровоцирована использованием OWB), обратитесь в местный отдел здравоохранения.

Государственные органы могут способствовать добровольному соблюдению:

  • обращение к оператору OWB по поводу жалобы;
  • проверка надлежащей практики сжигания древесины с оператором; или
  • проверяет правильность высоты стеллажа, чтобы дым не попадал на соседей.

В общинах, где действуют постановления OWB, должностным лицам легче обрабатывать жалобы, поскольку они могут писать исполнительные письма, ссылаясь на нарушенные разделы постановлений.

Постановления

Принимая постановления, местные власти могут активно управлять OWB. DNR разработало руководящий документ и типовое постановление для местных сообществ, заинтересованных в регулировании установки и использования OWB, а также сжигания на открытом воздухе и сжигания мусора.

Федеральные постановления

С 15 мая 2015 года новые дровяные котлы, работающие внутри и вне помещений, стали предметом ограничений по загрязнению частицами согласно Стандартам производительности новых источников (NSPS) Агентства по охране окружающей среды США для жилых дровяных обогревателей. Эти стандарты регулируют производство, продажу и эксплуатацию новых дровяных отопительных приборов. Все устройства, произведенные после 15 мая 2015 года, должны соответствовать новым ограничениям загрязнения.

Стандарты не распространяются на устройства, уже используемые в домах.EPA призывает домовладельцев заменять старые дровяные обогреватели на новые, более чистые и эффективные.

Дополнительную информацию можно получить в Управлении по контролю за загрязнением воздуха от бытовых деревянных обогревателей Агентства по охране окружающей среды [выход DNR].

Рекомендации

Рекомендации для операторов уличных дровяных котлов

Государство не регулирует наружные дровяные котлы (OWB). Приведенные ниже предложения основаны на информации из различных источников, включая Департамент здравоохранения штата Висконсин (DHS) и U.S. Агентство по охране окружающей среды (EPA) и может помочь уменьшить количество жалоб на загрязнение.

Перед покупкой OWB
  • Узнайте у местного правительства о любых ограничениях на использование OWB в вашем районе. В некоторых областях действуют постановления, запрещающие или ограничивающие их использование.
  • Поговорите с соседями о своих планах. Это снизит вероятность усугубления проблем со здоровьем или создания неудобств.
  • Купите более чистую печь для сжигания , выбрав одну с бирками EPA [exit DNR].Белые навесные печи примерно на 90% чище, чем неквалифицированные печи. Любая дровяная или пеллетная печь, которая соответствует 75% рейтингу эффективности EPA, может претендовать на налоговый кредит.
  • Обеспечьте подходящую позицию . Планируйте разместить дровяные котлы на открытом воздухе на расстоянии не менее 300-500 футов от ближайшего здания, которое не находится на том же участке, что и блок. Используйте дымоходы высотой не менее 15 футов, а лучше - до крыш близлежащих зданий, чтобы дым мог рассеиваться.
Лучшие методы сжигания
  • Горит только сухая необработанная древесина. Не сжигайте мокрую древесину, обработанную древесину или мусор. Сжигание твердых отходов, таких как обработанная древесина, пластик, резина и асфальт, запрещено на всей территории штата. При сжигании обработанной древесины и пластика выделяются токсичные химические вещества [exit DNR], такие как тяжелые металлы и диоксины, которые могут вызывать ряд проблем со здоровьем, включая проблемы с кожей, репродуктивной функцией и развитием, и повышать риск рака.
  • Не используйте жидкость для зажигалок, бензин или другие химические вещества для разжигания огня. Их пары способствуют образованию приземного озона, загрязнителя воздуха, который особенно опасен для людей с респираторными и сердечными заболеваниями. Вместо этого используйте чистую сухую растопку, чтобы разжечь огонь.
  • Следуйте письменным инструкциям производителя по загрузке древесины. Это поможет печи эффективно гореть, сократив как расход древесины, так и выбросы в атмосферу. Помните, что даже сухая необработанная древесина выделяет некоторые загрязнители при горении.

Подробнее

DNR ресурсов
Дополнительная информация

Различные организации предлагают информацию о дровяных котлах для установки вне помещений, их потенциальном воздействии на здоровье и способах обработки и уменьшения количества жалоб.

Департамент здравоохранения штата Висконсин (DHS)
Агентство по охране окружающей среды США
  • Древесный дым и COVID-19 - на веб-странице EPA о связи между домашним древесным дымом и COVID-19 есть информация, которая поможет общественности определить разницу между симптомами воздействия дыма и COVID-19, а также шаги, которые необходимо предпринять для уменьшения воздействия древесины дым.
  • Burn Wise - Программа добровольного партнерства между EPA, государственными агентствами, производителями и потребителями, чтобы подчеркнуть важность сжигания правильной древесины, правильным способом, в правильном устройстве.
  • Выбор устройств для сжигания древесины
Прочие государства и организации

Советы и рекомендации по отоплению уличным дровяным котлом

Последнее обновление: 5 апреля 2019 г., 09:41

Автор: Ken Farabaugh

Для обогрева нашего выставочного зала мы используем центральный котел E-Classic 2400, который мы приобрели в Dale Temple of Temple of Temple Plumbing & Heating в Вестминстере, штат Вермонт. Мы сжигаем древесные отходы (от производства мебели) и деревья, которые нужно вырубить в нашем лесу.

Устойчивое отопление Стоунхерста

Моя жена, Пегги, и я основали компанию по производству экологически чистой мебели в 2005 году. С годами бизнес рос, и в сентябре 2012 года мы приобрели Стоунхерст, историческое здание и бывший горнолыжный курорт в Верноне, штат Вермонт. Цель состояла в том, чтобы отреставрировать собственность и создать уникальное место для покупок деревянной мебели, сделанной в Вермонте. Мы решили инвестировать в дровяной котел для обогрева отремонтированного дома. Пегги хотела избежать использования ископаемого топлива, а я хотела использовать множество поваленных на территории отеля деревьев.

Мы выбрали модуль Wi-Fi FireStar XP, который предоставляет данные о производительности в реальном времени, рабочие данные, графики и графики с течением времени. Я также настроил текстовые сообщения и электронные письма, чтобы предупреждать меня о потенциальных проблемах.

Наружные дровяные котлы прошли долгий путь

Дровяные котлы для установки вне помещений стали очень эффективными, и за последнее десятилетие их технология претерпела значительные изменения. Они могут обжечь практически любую древесину (кроме химически обработанной). У нас есть центральный котел E-Classic 2400 с опцией модуля удаленного мониторинга, приобретенный в декабре 2012 года.Теперь, имея за плечами ~ пятилетний опыт, я почувствовал, что пришло время поделиться своим опытом с другими, кто, возможно, рассматривает возможность установки бойлера. Я также участвовал в практических занятиях по управлению лесным хозяйством, поскольку это ключ к нашей стратегии (и, вероятно, вашей тоже).

Удивительно, но дым с нашим котлом бывает редко.

Преимущества

  • В Вермонте топливо для отопления доступно и в изобилии.
  • В помещении нет беспорядка.
  • Дым почти нет. Котел настолько эффективен, что вы обычно не можете сказать, что он работает, если не видите тепловые волны, исходящие от трубы.
  • Дровяные котлы для установки вне помещений включают опцию, позволяющую осуществлять удаленный мониторинг, который отправит вам электронное письмо или текстовое сообщение, если возникнут какие-либо проблемы. Вы можете следить за производительностью котла на своем iphone, чтобы узнать, когда пора добавить дрова.
  • Зола котла минимальна в холодную погоду, когда котел горячий. В более мягких условиях котел работает немного холоднее, что приводит к большему накоплению золы.
  • Мы можем заполнить топку дровами, обрезанными до 30 дюймов, давая 3 дюйма с каждого конца для потока воздуха примерно 10 раз, прежде чем вычистить золу. Количество золы обычно составляет около 2 полных лопат.
  • После загрузки котла вы почувствуете запах дыма… лол, если вам нравится этот аромат.
Дистанционный контроль обеспечивает уверенность в том, что котел работает должным образом. Я могу видеть температуру воды и реакционной камеры, время горения и режим печи в реальном времени с помощью моего iPhone.

Вызовы

  • После загрузки котла от вас будет пахнуть дымом
  • Понимание того, как поддерживать химический состав котловой воды.Важно предотвратить коррозию трубопроводов и компонентов. Это несложно, но вы должны проверять химический состав не реже одного раза в год или после добавления дополнительной воды.
  • В уличном дровяном котле можно сжигать любую древесину, однако есть и обратная сторона медали, если древесина мягкая, как сосна или болиголов, а именно скопление креозота в отверстиях для впуска воздуха.
Мы пытаемся вычистить часть хвойных пород на нашей территории, чтобы позволить нашим саженцам лиственных пород расти.

Основные сведения о котле

Несколько примечаний о том, как работает большинство уличных дровяных котлов:

  • Котел включается и выключается для поддержания температуры котловой воды от 170 до 185 градусов F.
  • Из дерева, которое горит, образуется угольный пласт. Горячие угли падают в зону, называемую реакционной камерой, которая действует как доменная печь, что приводит к газификации древесины, которая затем сжигается.
  • Воздух для горения в топку подается вентилятором, который нагнетает воздух в топку через отверстия с электромагнитным управлением.
  • Обычно имеется два прохода диаметром примерно 2 дюйма, которые работают независимо в зависимости от температуры воздуха для горения, подаваемого в теплообменник для нагрева воды.
  • При сжигании мягкой древесины в этих местах образуется креозот, и они начинают закупориваться. Они потребуют периодической чистки, и частота будет зависеть от того, сколько древесины хвойных пород сжигается.
Наша профессиональная лесничая Линн Левин убедила нас получить сертификат American Tree Farm.ATF - это независимая третья сторона, которая гарантирует, что мы соблюдаем 8 важных стандартов устойчивого развития на нашей земле. Хорошее лесопользование требует стратегической заготовки древесины, чтобы у нас был постоянный источник топлива.

Экономика лесного хозяйства

  • Мы управляем нашим лесом с целью увеличения урожайности древесины лиственных пород, поэтому хвойные породы (наши сосны и болиголовы) необходимо удалить, чтобы раскрыть полог леса и позволить саженцам лиственных пород расти. Нам повезло, что этим занимается наш профессиональный лесничий Линн Левин.
  • Вам понадобится лесозаготовительная техника для вырубки деревьев в лесу (или вы можете нанять лесоруба).
  • Чтобы удаление деревьев было выгодным для лесозаготовителя, необходимо иметь достаточно пиломатериалов, чтобы оправдать перемещение оборудования на место. Это потребует прогулки по лесу и разметки деревьев, чтобы лесоруб знал, что рубить.
  • Очевидно, что необходимо выполнить некоторую работу по распиловке, расколу и штабелированию древесины. Вам также необходимо уметь правильно эксплуатировать и обслуживать бензопилу.
  • Дровокол очень важен, но если вы потеряете фокус на долю секунды, это может привести к серьезной травме. Дровокол очень неумолимый. Вы должны никогда не торопиться с при использовании разделителя журнала (я потерял палец).
Мы проходим около 12-16 деревянных шнуров каждый год, в зависимости от зимней погоды - это нагревает около 5000 квадратных футов в нашем выставочном зале в Стоунхерсте.

Убедитесь, что древесина высохла


Используемая древесина будет определять эффективность котла, она должна быть хорошей и сухой.Мы научились вести инвентаризацию древесины за 2 года. Покрытие верхней части деревянной стопки пластиком помогает процессу высыхания. Деревянная штабеля должна иметь хороший воздушный поток вокруг нее и около 2 лет времени, чтобы позволить значительную сушку, которая ограничит объем периодической очистки форсунок впуска воздуха для горения.

Панель управления Firestar показывает температуру воды и реакционной камеры, а также подключение к Интернету.

Проблемы с обслуживанием

Есть определенные критические компоненты, которые в случае выхода из строя котла перестанут подавать тепло, и целесообразно провести инвентаризацию этих частей.Эти детали включают: дверную прокладку, циркуляционный насос / двигатель котла, один запасной соленоид, датчик температуры реакционной камеры и датчик температуры воды.

Наш выставочный зал и офисы в Стоунхерсте занимают около 5000 квадратных футов. Мы используем 12-16 деревянных шнуров в год для отопления.

Советы и советы

В современных дровяных котлах для наружного применения используется передовая технология газификации, обеспечивающая высокий КПД. Если у вас есть запасы древесины и оборудования, или пара крепких подростков, которые будут делать резку, раскол и штабелирование, или вам нравится использовать бензопилу, или если вам просто нравится упражнение, это хороший способ обеспечить здание теплом.

Я считаю, что лучше установить по умолчанию больше, чем меньше, в том, что касается размера котла. Чем больше ящик, чем больше куски бревен вы разрезаете, тем меньше разрезов для большего количества топлива. Резать, раскалывать и складывать дрова - это весело! Подумайте о Томе Сойере ... Оставайтесь там в тепле и безопасности!

Обновление и испытания дровяного котла сезона 2018-19 гг.

Что ж, еще один отопительный сезон почти позади!

Этой зимой в холодный день (15 градусов) в декабре между Рождеством и Новым годом наружный котел начал отключать выключатель питания котла GFCI на 15 А в главном здании.GFCI мог быть сброшен, однако периодически продолжал отключать выключатель примерно раз в неделю. Ничего не обнаружено ни на главном распределительном щите отопления, ни на котле.

7 февраля отключился GFCI, и были сняты показания тока на всех трех насосах зоны, а также при включении электроники. Ниже приведены показания:

  • Цепь включения - 0,245 А
  • Всего с работающим насосом Зоны 1 - 3,64 А
  • Всего с работающим насосом Зоны 2 - 4. 26 ампер
  • Всего с работающим насосом Зоны 3 - 5,24 А (значительно ниже номинального тока 15 А для GFCI)

12 февраля в котле пропало питание, и на этот раз GFCI не сбрасывается. Из-за предыдущих исследований в центре внимания оказался котел снаружи.

Новый модуль удаленного мониторинга был установлен ранее в этом сезоне после того, как в октябре произошел сбой цифрового источника питания удаленного мониторинга, поэтому все соединения были проверены.Осмотр выявил соединение вентилятора, поврежденного из-за перегрева. Один из трех проводов на пластиковом разъеме был деформирован и почернел сильнее остальных. Из-за особенностей окружающей среды покрытие черной пылью на этом корпусе не редкость, поэтому все пришлось протереть, чтобы увидеть это.

Это соединение, по-видимому, периодически увеличивало дифференциальный ток, который обнаруживал GFCI. Рядом с энергокомпанией проводились некоторые линейные работы, которые могли периодически влиять на сетевое напряжение, усугубляя проблему.

К счастью, у меня был запасной вентилятор, который мы могли установить. Старый вентилятор был отключен, разъем почистили, как могли, и установили новый вентилятор. С самим вентилятором не было ничего плохого, это было просто соединение с высоким сопротивлением, которое перегревало соединение и вызывало состояние дифференциального тока и последующее срабатывание выключателя.

В руководстве по классическому центральному котлу говорится, что в конце отопительного сезона нужно смазать этот вентилятор маслом 3-в-1 со стороны двигателя, и вы должны снять его, чтобы сделать то, что связано с отключением этого разъема.Я предполагаю, что в процессе отсоединения этого разъема один из проводов слегка смещался или ослаблялся, что привело к соединению с высоким сопротивлением. Сейчас 28 марта, и никаких дополнительных проблем не обнаружено.

Если вы читали мой первый блог о котле, я подчеркнул важность наличия некоторых важных запчастей. При температуре 15 ° F на улице это причина того, почему критически важные запасные части важны, когда вы полагаетесь на дровяной котел на открытом воздухе для получения большей части тепла.

Счастливого нагрева!

Загляните и посмотрите, подходит ли вам уличный бойлер

Мне не платят за это - мне просто очень нравится котел, и я хочу связаться с другими, которые, возможно, рассматривают его.Не стесняйтесь зайти в Стоунхерст и проверить наш.

Автоматический дровяной котел для установки вне помещений - Messersmith Manufacturing, Inc.

Автоматизированная система котлов на древесном топливе для установки вне помещений является партнерством компании Messersmith Manufacturing, которая поставляет систему подачи топлива со встроенными элементами управления, и Crown Royal, которая поставляет водяной котел на древесной щепе. Пакет представляет собой автоматизированную систему с закрытым бункером для хранения топлива, включающим систему ходового шнека Messersmith вместе с рядом конвейеров для транспортировки топлива в систему дровяного котла, где оно сжигается.Система способна сжигать древесную щепу, опилки, древесные гранулы или гранулированный уголь.

Котельная на древесной щепе имеет решетки для встряхивания и зольник, предназначенные для быстрой и легкой очистки. В системе сгорания для чистого сгорания используется воздух для горения как при горении, так и при перегреве.

Котельная на древесной щепе имеет тройные теплообменники и теплопередающие трубы из нержавеющей стали, которые обеспечивают максимально возможный КПД. Для обеспечения наилучшей коррозионной стойкости и теплопередачи топка и внешний барабан изготовлены из нержавеющей стали 409, усиленной титаном.Серия Biomass доступна в одной модели с теплопроизводительностью 950 000 БТЕ с понижающим коэффициентом 4: 1. Пилотный режим установки поддерживает работу системы с очень небольшой тепловой нагрузкой.

Эти наружные гидравлические котельные системы идеально подходят для отопления небольших и средних коммерческих и промышленных зданий, амбаров и сушильных камер.

Технические характеристики BIO950:
30 футов
Расчетный вес 7500 фунтов
Ширина 88 ″
Общая длина 25 ′
Высота 9 ′
Размер дымохода 8 ″
Размер двери 22 ″ x 22 ″
Размер подачи 2 - 2 ″
Размер возврата
Объем воды 420 галлонов
Нижний первичный нагнетательный вентилятор 150 куб. BTU 950,000
Изоляционная крыша R30
Изоляция стен R30
409 Нержавеющая сталь ДА
Размер бункера для хранения 122 ″ Д x 86 ″ Ш x 92 ″ В
Размер хранилища топлива 122 ″ Д x 53.5 ″ Ш x 56,5 ″ В

Очистка воздуха: требования к наружным дровяным котлам | Статьи

Фото Департамента охраны окружающей среды VT.

Том Пауэрс, технический сержант ВВС в отставке и член городского совета Перу, следит за широким кругом вопросов, которые затрагивают этот северо-восточный город Нью-Йорка, - проблемами зонирования, местным водоснабжением, содержанием дорог. За последние пару лет одним из главных пунктов его повестки дня были клубы дыма, поднимающиеся от дюжины деревянных котлов на заднем дворе города.

Пара таких дровяных котлов находится прямо в деревне Перу, около 750 домов, расположенных на берегу реки Литтл-Аусабл. Остальные разбросаны по городу, на участке площадью 80 квадратных миль, состоящем из холмистых лесов, ферм и яблоневых садов, примерно в 10 милях к югу от Платтсбурга. В холодный матово-серый день ранее этой зимой все они, казалось, работали, и дым лениво поднимался в опускающиеся облака.

Эти наружные котлы сжигают дрова - и почти все остальное - и обычно поставляют тепло в одно или несколько зданий с гораздо меньшими затратами, чем требуется для обогрева дома, сарая или теплицы мазутом или пропаном, и эта разница увеличивается с нефть идет вверх.

Однако дым - очень серьезная проблема. Большинство уличных дровяных котлов примитивны с инженерной точки зрения - это просто металлические коробки, окруженные небольшой водяной рубашкой. Древесина горит в ящике и нагревает воду, которая циркулирует в здании. Если владельцу неудобно ухаживать за котлом, он или она может загружать его топливом каждые 12–24 часа или около того и настраивать термостат так, чтобы он давал равномерную струйку тепла в течение всего дня.

Горящий таким образом огонь просто тлеет большую часть своего цикла горения, выбрасывая дым из трубы.Стены обычно довольно короткие, примерно на половину высоты крыши двухэтажного дома, а это означает, что дым может образовывать завесу у земли. Если поблизости есть соседи, в их дома может попасть дым. Проблема усугубляется, когда операторы сжигают зеленую или мокрую древесину или, что еще хуже, такие вещи, как мусор или старые шины, что некоторые из них и делают.

В то же время наружные котлы потенциально являются очень рентабельным способом использования дров, которых существует огромное количество, особенно в густо засаженных деревьями районах северного яруса Соединенных Штатов.Кроме того, сжигание древесины в качестве топлива является экологически безопасным, поскольку древесина, в отличие от угля или нефти, является возобновляемым ресурсом. Замена этих видов топлива древесиной снижает «углеродный след» пользователя и тем самым снижает глобальное потепление. И эти котлы можно заставить гореть чисто. Некоторые производители разработали котлы со значительно сниженными выбросами и повышенной эффективностью сжигания. Их установка дороже, но экономия за счет более эффективного использования топлива помогает окупить первоначальные вложения.

Эти факторы - угроза от низколежащего древесного дыма, перспектива большой финансовой экономии и потенциальные выгоды для окружающей среды - в совокупности сформировали весьма спорную общественную проблему.Некоторые штаты, в том числе Вермонт и Мэн, а на западе - Мичиган и Вашингтон, ввели строгие ограничения на выбросы котлов. Нью-Йорк в настоящее время разрабатывает правила для штата. Между тем, многие городские власти, особенно в Нью-Йорке и Массачусетсе, самостоятельно перешли к регулированию уличных котлов.

В ответ промышленность по производству дровяных котлов развернула агрессивную кампанию по защите своего права на продолжение производства котлов всех типов, включая плохо спроектированные и более дымящие агрегаты.

Отопление дровами

Для процесса, корни которого уходят в доисторические времена, сжигание древесины для выработки тепла может быть удивительно сложным. В этой стране мы начали с каминов, где большая часть тепла уходила прямо в дымоход, а затем перешли к различным типам домашних печей. Поколение дровяных печей, появившееся в середине 1960-х годов, было ненамного эффективнее каминов. Тот факт, что они могли быть демпфированы - лишены полного притока воздуха - означал, что домовладелец мог загрузить их, перекрыть поток воздуха, а затем получить более или менее постоянный поток тепла в течение нескольких часов.

Однако перекрытие подачи воздуха является неэффективным способом отвода тепла от топлива, а также очень грязным: эти печи производили много дыма и загрязняли окружающую среду, и это было серьезной проблемой. В таком городе, как Уотербери, штат Вермонт, который расположен в холмах вдоль реки Виноски, инверсия температуры зимой может улавливать дым у земли и сделать город почти непригодным для проживания.

Фото VT Департамента охраны окружающей среды

В ответ на общественный резонанс по этому поводу Федеральное агентство по охране окружающей среды (EPA) издало в 1988 году правила, вынуждающие производителей дровяных печей улучшать свою продукцию.Более старые печи, прошедшие предварительную сертификацию EPA, обычно выбрасывали в воздух от 40 до 60 граммов мелких частиц каждый час. После того, как производители были обязаны соблюдать стандарты EPA, допустимый предел сначала был установлен на уровне 8,5 граммов в час; в 1990 году этот предел был снижен до 7,5 граммов в час (4,1 грамма для каталитических плит). Поэтому, чтобы оставаться в бизнесе, производители полностью модернизировали дровяные печи с каталитическими нейтрализаторами или улучшили поток воздуха, чтобы сжигать древесину эффективно и чисто.

Эти правила, однако, исключили дровяные устройства центрального отопления, в том числе дровяные котлы на открытом воздухе.Когда производители недавно начали наращивать производство этих устройств, многие из них использовали ту же старую неэффективную коробчатую технологию запрещенных дровяных печей для дома, которую проще и дешевле изготавливать - и она такая же дымная, как и запрещенные дровяные печи.

Даже самая чистая дровяная печь выделяет некоторые загрязнители, в том числе сажу, летучую золу, креозот и тяжелые металлы. Эти химические вещества могут быть очень опасными сами по себе, но, возможно, самая большая опасность от древесного дыма заключается в том, что образующиеся частицы могут быть очень маленькими, менее 2.5 мкм. Микрон составляет одну миллионную метра, а 2,5 микрона составляют примерно одну 20-ю диаметра человеческого волоса. Когда человек вдыхает эти крошечные частицы, они проникают глубоко в легкие, минуя обычные защитные структуры дыхательных путей, которые захватывают более крупные частицы. Любые частицы размером менее одного микрона не только попадают в самые глубокие части легких, но и попадают прямо в кровоток. Растущее количество медицинских исследований показывает, что эти частицы канцерогены и опасны для здоровья человека.

Проверенная технология

Так не должно быть. На рынке есть наружные котлы, которые могут сжигать древесину с незначительными выбросами и минимальной опасностью для здоровья населения, производя дым даже чище, чем у более новых, сертифицированных EPA домашних дровяных печей. Один из них - бойлер Garn, произведенный корпорацией Dectra в Сент-Энтони, Миннесота. Гарн, который на открытом воздухе напоминает миниатюрную железнодорожную цистерну, построен из тяжелой стали и хорошо изолирован.Основная камера сгорания представляет собой довольно маленькую коробку, которая находится внутри большого бассейна с водой, который действует как теплоотвод.

Воздух засасывается в агрегат постоянно вращающимся вентилятором и делится на два потока перед тем, как попасть в изолированную камеру сгорания. Нижний поток проходит прямо сквозь горящие бревна и порождает очень горячий огонь. Второй поток проходит через верхнюю часть камеры сгорания и собирает летучие газы, выделяемые горящими поленьями. Этот поток поступает во вторичную камеру сгорания, где эти газы сжигаются.Остающийся выхлоп, большая часть которого состоит из водяного пара, затем проходит через змеевидную выхлопную систему, проходящую через бассейн с водой, которая выжимает из него еще больше тепла.

Этот тип котла с газификацией древесины решает проблему выбросов за счет решения фундаментальной проблемы физики, а именно того, что сжигание древесины и накопление тепла должны осуществляться в два отдельных этапа. Для эффективного сжигания древесины требуется хорошо изолированная топка с большим потоком воздуха для достижения высокотемпературного горения.Для эффективного использования получаемого тепла требуется большой накопительный резервуар, который может удерживать тепло между обжигами. Поэтому вместо того, чтобы тлеть, гарн горит сильнее (и реже), чем низкотехнологичные дымовые котлы, конструкция которых предусматривает размещение небольшого резервуара с холодной водой прямо напротив топки.

Небольшая высота дымохода (по сравнению с дымоходом в доме) и тлеющее дерево создают серьезное загрязнение воздуха. Иллюстрация основана на материале Дым попадает в легкие: открытые дровяные котлы в штате Нью-Йорк .Бюро по охране окружающей среды Генерального прокурора штата Нью-Йорк, 2005 г. Иллюстрация Сьюзан Марголис.

Для сравнения, резервуар для воды в котлах Garn варьируется от 1400 до 3200 галлонов, в зависимости от модели. Те, что в дымчатом, варьируются от 140 до 400 галлонов. Показатели эффективности двух типов котлов подтверждают подход Гарна. По данным Департамента охраны окружающей среды штата Нью-Йорк, эффективность старых дровяных котлов, работающих в настоящее время в штате Нью-Йорк, колеблется от 28 до 50 процентов, в среднем 43 процента.Это означает, что из каждых двух поленьев, которые вы ставите в огонь, тепло, по крайней мере, от одного полного бревна уходит в дымоход. Дровяные печи, сертифицированные Агентством по охране окружающей среды, напротив, работают с 68 до 72 процентов, что явно намного лучше. Между тем, эффективность наружного котла Garn превышает стандарт EPA для дровяных печей.

Руб, конечно, цена. По словам Эрика Джонсона, редактора журнала Northern Logger и модератора онлайн-дискуссионного форума по дровяным котлам, цены на древесные газификаторы варьируются от менее 5000 долларов США до более чем 10 000 долларов США за Garn.«Имейте в виду, что установка этих котлов требует значительных затрат, а также относительно высокой начальной закупочной цены», - сказал Джонсон. «Вы должны принять во внимание такие вещи, как трубопроводы, дымоход или облицовка дымохода, дополнительный накопитель горячей воды, теплообменники и другое оборудование и детали, необходимые для соединения газогенератора древесины с существующей системой отопления дома». Джонсон добавил, что накопитель горячей воды уже включен в проект Garn.

Установочные стандарты

С 1970-х годов отделы качества воздуха шести штатов Новой Англии, а также Нью-Йорка и Нью-Джерси работали вместе как группа над решениями проблем с выбросами.Эта группа под названием NESCAUM (Северо-восточные штаты по координированному управлению использованием воздуха) обратила свое внимание на дровяные котлы и разработала типовое правило, которое она рекомендует любому правительственному органу, пытающемуся регулировать котлы на открытом воздухе.

По сути, правило направлено на то, чтобы сделать котлы примерно такими же экологически чистыми, как и домашние дровяные печи, одобренные Агентством по охране окружающей среды. Однако эти устройства не совсем сопоставимы, и NESCAUM и другие компании, заинтересованные в производстве дровяных котлов для установки вне помещений, разработали другой набор стандартов измерения: выбросы из дровяных печей в помещении измеряются в граммах мелких твердых частиц в час, а котлы на открытом воздухе оцениваются в фунтов твердых частиц на один миллион британских тепловых единиц тепла, производимого внутри котла.

Стандарт выбросов NESCAUM был установлен на уровне 0,44 фунта твердых частиц на один миллион БТЕ, произведенных в котле (не доставленных в дом). EPA установило норму (в отличие от стандарта, директива не имеет юридической силы) для наружных котлов в размере 0,60 фунта на миллион БТЕ. В большинстве действующих или принимаемых в регионе нормативных актов используется одно из этих двух чисел. К 2010 году модель NESCAUM также требует принятия еще более жесткого стандарта: 0,32 фунта на миллион БТЕ.

Эти положения об уровне выбросов являются центральными и спорными, потому что, однажды принятые государством, они вынудят производителя традиционных дымовых котлов либо перепроектировать свои агрегаты, либо отказаться от этой области.

Другие положения, которые рекомендует NESCAUM, включают стандарты для отступления от дорог и соседей, руководящие принципы непрозрачности дыма (еще один показатель чистоты работы котла) и минимальную высоту дымовой трубы для защиты от выбросов твердых частиц.Низкая высота дымовой трубы была особенно неприятной проблемой, поскольку, в отличие от домашних дровяных печей, дымоходы которых должны быть выше окружающей крыши, а верхние части обычно находятся на высоте 20-30 футов над землей, типичный уличный котел имеет дымовую трубу, расположенную в большей степени. Диапазон высоты от 10 до 12 футов.

Какими бы важными ни были эти ограничения NESCAUM, не менее важным положением типового правила является то, что оно применяется к производителям, а не к лицам, которые покупают и эксплуатируют котлы.Как и в случае с дровяными печами, никто не ожидает, что какой-нибудь государственный служащий будет проверять количество дыма, выходящего из трубы на заднем дворе. Правило предусматривает, что правительства будут создавать системы сертификации, которые производители должны будут соблюдать, чтобы продавать свои устройства в этой юрисдикции.

Правило, включающее большую часть модели NESCAUM, вступает в силу в Вермонте 31 марта 2008 года. Норма выбросов составит 0,44 фунта твердых частиц на миллион БТЕ и улучшится до 0.32 фунта в 2010 году. В то же время вступает в силу закон штата Мэн, но с использованием стандарта EPA на выбросы 0,60 фунта, а не 0,44. Весной 2010 года штат Мэн также упадет до 0,32 фунта. В обоих штатах есть положения о понижении и высоте штабеля.

Между тем, многие города в других штатах на северо-востоке вводят собственные ограничения; они сильно различаются по деталям и эффективности. По крайней мере, 20 городов в Массачусетсе ввели хоть какой-то контроль. Несколько городов в восточном Адирондаке входят в число более чем 50 сообществ Нью-Йорка, которые либо сделали это, либо рассматривают его.В начале января 2008 года, например, город Эссекс, штат Нью-Йорк, принял строгий, многоаспектный закон для своего сообщества.

Рон Джексон, городской администратор в Эссексе, сказал, что этот вопрос был очень спорным, но после нескольких публичных обсуждений был достигнут твердый консенсус в отношении того, что что-то нужно делать. Последнее постановление было одним из самых строгих, принятых отдельной общиной.

В сельской местности любой новый котел должен соответствовать норме 0,44 фунта на миллион БТЕ.Это устранит многие устройства, которые в настоящее время представлены на рынке. Оператору придется сжигать выдержанную древесину или другое высококачественное топливо, такое как кукуруза, пшеница, соевые бобы или древесные гранулы. В историческом районе, деревушке, окружающей паромный причал на озере Шамплейн, котлы полностью запрещены; Причина, по словам Джексона, в том, что дома расположены очень близко друг к другу и на небольшой высоте, поэтому температурные инверсии заставляют дым оседать между домами.

В остальной части поселка и вдоль береговой линии к северу и югу от паромного причала существуют требования к отступлению.Любой сосед в пределах 500 футов от предлагаемого котла должен дать письменное согласие не возражать. Наконец, в этом районе - между открытыми сельхозугодьями и историческим районом, в основном прямо на берегу озера - работа котла будет запрещена с мая по сентябрь.

Другие города все еще борются с этой проблемой. В Джее, небольшом городке на вершинах Адирондакса, Рэнди Дуглас, городской администратор, сказал, что его община провела публичные слушания по этому вопросу, но еще не решила, что делать.Они создали комитет для поиска компромисса между сторонниками и противниками регулирования.

«Одна из проблем - это то, что люди горят в них», - сказал Дуглас о котлах. «Вы должны сжигать сухие дрова ... Я своими глазами видел, как черный дым выходит прямо из них, и это наводит меня на мысль, что они сжигали что-то кроме дерева - строительный мусор, мусор или что-то еще. Люди в отчаянии », - продолжил он. «Мазут стоит дорого, и люди сжигают все, что могут, чтобы печи работали.”

Однако факт в том, что разработка нормативных актов на местном уровне является особенно жесткой с социальной и политической точек зрения. Том Пауэрс из Перу, штат Нью-Йорк, остро осознает это каждый день. В 2007 году в городе было полдюжины котлов, когда Перу ввело мораторий на использование уличных котлов и учредило комитет для работы над этим.

«Я не верю, что город хочет их запретить», - сказал он. «Я бы не хотел видеть их в деревне, но если бы они были в глухом лесу, это не имело бы значения.”

Члены городского совета знают всех жителей, которые работают с котлами в городе, в том числе в деревне. В маленьком городке трудно отказать друзьям и соседям. Это правда, даже несмотря на то, что в Перу необычно то, что местный закон требует, чтобы любой житель Перу получил разрешение города перед установкой любого отопительного прибора, даже в доме. Из десятка котлов, находящихся сейчас в городе, такое разрешение есть только у одного. Будет ли городской совет действовать против этих незаконных котлов? Пауэрс просто не знает.

Битва накаляется

По оценкам, количество котлов, работающих по всей стране, составляет от 150 000 до 200 000, с очень быстрым ростом. Есть десятки производителей, многие из которых представлены национальной торговой ассоциацией, Ассоциацией очага, патио и барбекю, которая решительно защищает право своих членов продолжать производить и продавать даже самые дымовые котлы. Сторонники регулирования, утверждают они, просто пытаются помешать людям топить дровами.

Крупнейшим производителем в США является Central Boiler, Inc., Гринбуш, Миннесота. Рик Кезар, директор по продажам и маркетингу Central, отказался раскрыть данные о выбросах для классических котлов компании, одного из самых популярных агрегатов на рынке, но он категорически отрицал, что они были проблемой. Однако он также признал, что котлы Central Classic не могут соответствовать стандартам выбросов Вермонта или Мэна 2008 года.

Сторонники регулирования делают ставку на то, что ужесточение стандартов приведет к очень резкому обновлению технологий и что качество воздуха от этого только выиграет.Фактически, Дик Валентинетти, директор отдела контроля загрязнения воздуха Департамента охраны окружающей среды штата Вермонт, отмечает, что компания Central Boiler разработала котел, который может пройти сертификацию в соответствии с новым законом штата Вермонт. Однако в то время, когда эта история была опубликована в печати, существовал некоторый вопрос о том, были ли еще доступны для покупки модели Central Boiler «E-Classics».

Валентинетти сказал, что не думает, что правительство предпримет какие-либо шаги по устранению уже существующих старых курильщиков.Вместо этого, они были бы «дедушками». Адам Шерман, аналитик Центра ресурсов биомассы (BERC) в Монпелье, штат Вермонт, говорит, что он беспокоится о том, что производители сбросят как можно больше своих ранних котлов на потребителей до того, как правила вступят в силу.

Фил Эттер, экологический аналитик Управления по контролю за загрязнением воздуха штата Вермонт, сказал, что существует ряд технических проблем, связанных с испытаниями выбросов и эффективности дровяных котлов для установки вне помещений, но они находятся на пути к разрешению.По его словам, как только эти проблемы будут решены, не возникнет проблем с тем, чтобы отличить высококачественные котлы с передовыми технологиями от старых курильщиков.

Коммунальный котел

Алан Кейтт питает дровяной котел Garn на улице Кобб Хилл в Хартленде, штат Вермонт. Фото Фила Райса

Одна из самых ярких демонстраций того, что с помощью дровяного котла можно устойчиво и чисто генерировать тепло, можно найти в месте под названием Кобб Хилл в Хартленде, штат Вермонт, на ферме площадью 270 акров, лежащей в чаше холмов в нескольких милях к западу. реки Коннектикут.Cobb Hill - это совместный жилой комплекс, в котором проживают около 20 семей, в которых проживает около 40 взрослых и 20 детей. На дне долины жители управляют фермой, которая производит овощи, индеек, мясо цыплят, мед, кленовый сироп и стадо коров Джерси, которое поддерживает процветающий сырный бизнес. Также на сайте находится Институт устойчивого развития, который занимается исследованиями по системным вопросам.

Жители живут в цепочке домов, которые поднимаются по крутому гребню холма Кобб к северо-западу от дна долины.Организация и дух, которыми руководствуется группа, отражают видение покойной Донеллы Медоуз, системного аналитика из Дартмутского колледжа, которая была одним из соучредителей проекта.

Примерно на полпути к холму, примерно посередине жилых домов, как дуплексов, так и домов на одну семью, находится невысокое здание, в котором находится уличный дровяной котел Garn и 60 шнуров дров. Этот котел обеспечивает 85 процентов годовой потребности в тепле и горячей воде для 19 частных домов, трех квартир и общего дома для общины.Остальное тепло доставляется пропаном. Подсчеты показывают, что ежегодные затраты составляют около 400 долларов на семью. Напротив, по оценкам Федерального агентства энергетической информации, типичная стоимость отопления на семью на северо-востоке зимой 2008 года превысит 2000 долларов. Пятая часть стоимости, и, конечно же, Гарн производит минимальные выбросы.

Котел Cobb Hill требует социальных затрат, которые не могут быть покрыты обычным оператором бытового котла. Группа совместного проживания поручает жителю контролировать потребности в обслуживании машины, проверять такие вещи, как ее прокладки и другие механические детали, а также следить за расходом топлива.Текущий наблюдатель - врач на пенсии Алан Кейтт; его поддерживает его предшественник Фил Райс, аналитик Института устойчивого развития.

В очень холодную погоду жители Кобб-Хилла добавляют топливо в котел каждый час в течение 19 из 24 часов в сутки, что является частью общих обязанностей. Однако загрузить котел очень просто. Откройте дверь, бросьте два или три куска 30-дюймовых дров на уголь, закройте дверь, и все готово. А один котел отапливает 23 семейных квартиры.

«Мы могли бы купить пеллетный котел (с автоматической подачей)», - сказала Райс. «Но кусок древесины является местным, и в нем гораздо меньше энергии, чем в древесных гранулах. Вы должны обращать внимание на то, что делаете, - продолжил он. «Если вы просто хотите включить термостат, не топите дровами. Когда вы берете в руки дрова, которые обогревают ваш дом, они замыкают круговорот в вашей голове. Люди, которые переезжают сюда из города, теперь понимают, как работает вся система отопления. Я думаю, это очень важно.

Райс сказала, что получает пять-пятерку.М. смена обогащает его жизнь. «Пришло время увидеть Орион, великое зимнее созвездие. Я вижу его ночью, когда он приближается, а потом, в 5 утра. Я вижу, как он идет вниз. Я смогу увидеть некоторые замечательные вещи ».

Увидит ли сама промышленность по производству дровяных котлов такие же замечательные вещи, остается открытым вопросом.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
