Двухскатная крыша – как правильно своими руками построить двускатную крышу

Элементы, составляющие двускатную крышу

Скаты крыши могут как совпадать, так и различаться площадью. В первом случае это симметричные скаты, во втором — асимметричные.

Набор элементов может различаться в разных конструкциях, но есть три ключевых, перечисленные ниже.

1. Мауэрлат — брус, опора стропил. Распределяет нагрузку кровли на стены. Прикрепляется к стенам. Минимальное сечение — 100х100 мм.
2. Стропила — доски или брусы. Они идут от мауэрлата до конькового бруса, могут также скрепляться друг с другом. Минимальная толщина — 50 мм.
3. Коньковый брус — на него опираются стропильные ноги. Присутствует только если есть наслонные стропила.

Прочие элементы, используемые в определённых случаях:

1. Опоры конька — если собственно конёк есть.
2. Стойки под стропилами — если здание шире двенадцати метров, так как в этом случае стропила сами по себе могут не выдержать.
3. Брус, или прогон — его укладывают поперёк стропил на стойки. Именно он будет ключевой опорой для стропил.
4. Лежень — находится ниже прогона, параллельно ему. Стойки устанавливаются на этот элемент.
5. Затяжки — бруски — ими парные стойки стягиваются друг с другом.

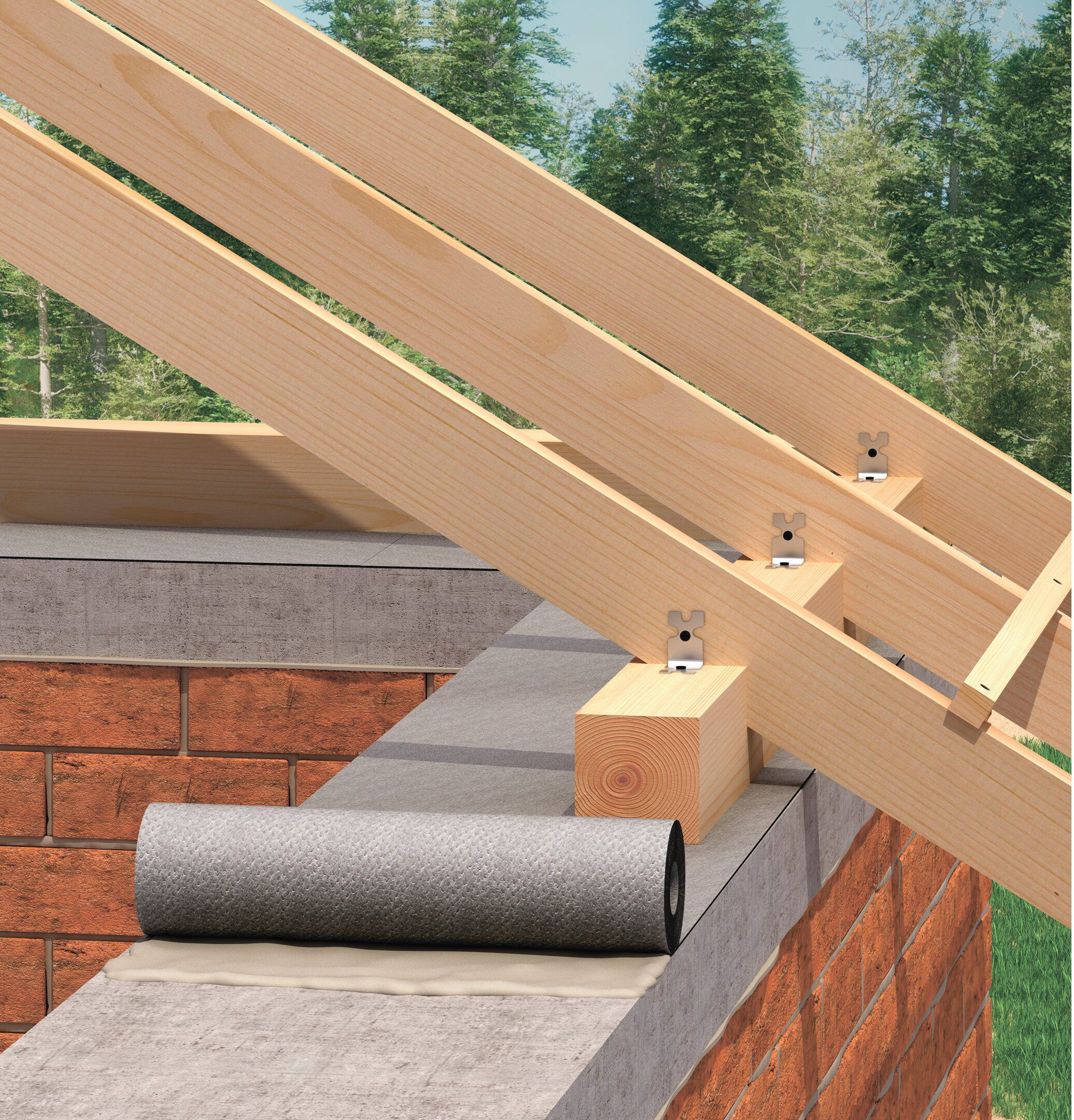

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Некоторые мастера и архитекторы даже рекомендуют вовсе избегать подобного упрощения. Во всех каменных постройках во всяком случае мауэрлат надо использовать точно.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250. Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью.

Какие бывают стропильные системы

Система стропильной двускатной крыши относится к одной из двух разновидностей.

1. Висячие. Здесь стропилы сверху опираются друг на друга и теми концами дополнительно закрепляются. Для пущей надёжности между стропилами можно поставить затяжку. В роли затяжки также может служить балка перекрытия.
2. Наслонные. Здесь стропилы опираются на конёк. Их тоже можно стянуть затяжкой, если понадобится дополнительная прочность.

Если у вас висячие стропила

Действия производятся в строгой последовательности:

1. Мауэрлат монтируется на стены посредством установки шпилек в армирующий заливаемый пояс. На шпильки наворачиваются гайки, которые и придавливают мауэрлат.
2. Там, где должен быть коньковый брус, возводятся опорные стойки — на лежень или к балкам перекрытия с уголками из металла. Укосины, подпорки, могут упрочнить стойки.
3. Коньковый брус монтируется на стойки аналогичными деталями из металла.
4. Стропила возводятся треугольником на коньковый брус.
5. Возможно, понадобится установить дополнительные стойки под стропила. Они скрепляются друг с другом, или поверх них кладут прогон, перпендикулярно стропилам.
6. На стропилы монтируется деревянная обрешётка.
7. На обрешётку приколачивается собственно кровля.

Если у вас наклонные стропила

1. Систему наслонных стропил, как ни странно, собирают на земле. Иначе для подгонки понадобятся дополнительные опоры, а это затратно и не нужно. Так что следует заранее рассчитать требуемые размеры. Собранная конструкция также называется фермой.
2. Собранная ферма поднимается на крышу подъёмным краном или подобным устройством.
3. Каждая из крайних ферм ставится на фронтон двускатной крыши, и их временно фиксируют подпорками.
4. Меж вершинами этих ферм натягивается нить, прочие стропилы устанавливаются по ней.

Далее всё аналогично висячим стропилам: добавляются обрешётка и кровля.

Разноскатные крыши

У них нет каких-то особых преимуществ перед симметричными, но многие предпочитают их из эстетических соображений и необычности. Делать их несколько сложнее. Они бывают трёх разновидностей:

1. Несимметричные — конёк всё равно посередине, и наклон у двух скатов одинаков, но один длиннее.
2. Асимметричные — здесь наоборот — длина одна, но угол разный.
3. Асимметричные со смещением — здесь конёк не посередине.

Как сделать асимметричную двускатную крышу

Трудность в создании такой крыши заключается в том, что нагрузка смещается с конькового бруса на один из скатов. Поэтому ещё на этапе планирования необходимо грамотно рассчитать, где устанавливать стойки. Иначе последствия могут быть серьёзными. Кроме того, потребуется особо прочный мауэрлат. В остальном процесс аналогичен строительству обычной крыши.

Двускатная крыша на дом 10 на 10 м

Вопрос:

Доброго времени суток. Сразу перейду к вопросам. Есть желание поставить двускатную крышу, вопрос в том, что не знаю практически ничего, много обращался к строителям, приезжали, замеряли, и сколько людей столько и мнений.

Итак, вопросов много. Хотелось бы второй этаж сделать под двускатной крышей. В наличии есть 22 доски 150 на75 — 6м, это планировалось на стропила, но их мало, каков делать шаг, сколько нужно наращивать (без этого я понял никак). Какой доской сшивать, и какую длину брать. Из какой доски или бруса перекрытия делать. Проживаю во Владимирской области. Наглядно в тетради рисовал схему, более менее понял, но масса вопросов осталась. Заранее благодарен.

Иван, Меленки.

Ответ:

Привет, Иван из Меленков!

Действительно, сколько людей, столько и мнений. Мы в своей практике чаще всего используем для стропил доску обрезную 150*50 мм сечением, хотя изредка применяем и другие сечения досок и бруса, вплоть до бревен небольшого диаметра. Ваш вариант использования сечения 150*75 вполне нормальный случай.

Не буду высчитывать количество досок для стропил, по причине незнания уклона вашей кровли, а погонаж зависит от этого в большой степени.

Оптимальным считается шаг стропил около 900 мм для кровельных материалов типа шифера, профлиста, металлочерепицы, катепала и некоторых других. /Для натуральной черепицы и для вашего сечения стропил шаг делают 600 мм, она очень тяжелая./

Для увеличения длины стропил с 6 метров до нужного размера обычно на место стыка с обеих сторон стропильной доски (бруса) накладывают обрезки доски толщиной не менее 50 мм и длиной не менее метра. Шириной равной размеру высоты сечения скрепляемых стропил. С крепежом гвоздями насквозь, либо со сверлением отверстий под шпильки (анкера, болты) диаметром 10-12 мм. На стык обычно идет не менее 6 таких крепежей, по три на каждую сторону от стыка. При длине стропильных ног более 4 метров в большинстве случаев дополнительно устанавливают стойки вертикальные и ригеля горизонтальные под коньком. Они значительно увеличивают конструктивную прочность стропильного треугольника. Вес кровли, ветровые и снеговые нагрузки тогда вполне выдерживаются.

Перекрытия чердачные и межэтажные делают в соответствии с величиной пролета. В материалах моего сайта есть таблица зависимости сечений балок перекрытий от этой величины. Не поленитесь найти. Как правило, пролеты в 10 метров не делаются, слишком большое сечение балок для этого потребно. Даже для пролета в 7,5 м при шаге балок перекрытия в метр берут балки сечением 30*27 см, представляете себе?

На практике же пролеты более 7,5 метров редко используются. Выручают внутренние стены-перегородки, которые не дают прогибаться балкам меньшего сечения, так как они опираются на них. Не думаю. что у вас не будет таких стен-перерубов.

Поэтому смотрите на пролеты и упомянутую таблицу для вычисления сечения балок и их длины при стандартном шаге 0,6 или 1 метр.

Удачи!
