Кварцевый инфракрасный излучатель: Инфракрасный кварцевый нагреватель, купить от производителя

Содержание

Кварцевый инфракрасный нагреватель ORION FQE 500W, до 750°С

Кварцевые инфракрасные нагреватели ORION предназначены для бесконтактного нагрева различных материалов, имеют в средне – и длинноволновой области схожий с керамическими инфракрасными излучателями спектр излучения. Отличие составляет доля коротковолнового излучения от 1 до 3 мкм, которым обладают только кварцевые инфракрасные излучатели. Корпус состоит из покрытой алюминием стали и обладает высокой рефлектирующей способностью. За счет короткого времени выхода на максимальную температуру использование кварцевых ИК излучателей ORION позволяет экономить время и энергию, затрачиваемую на нагрев.

Размеры нагревателей:

Техническая информация:

Дополнительная информация:

Мощность:	350, 400, 500, 650,750, 1000 Вт Вт
Тип нагревателя:	кварцевый
Напряжение:	230 В
Размер:	245×63 мм
Корпус:	кассета

Обратите внимание!

Температура стального корпуса нагревателя во время работы не должна превышать 500 °C.

Области применения:

Промышленность: термоформовочные машины, системы сушки эпоксидного клея, латекса, тканей, керамических плиток, горячая эмалировка листового металла, изготовление бумаги, печатных плат, стекла, ускорение химических реакций и т.д.

Пищевая индустрия: гриль, пекарни, термообработка продуктов
Отопление: обогрев жилых, офисных, складских помещений.

6.4. Инфракрасные излучатели

Электрические инфракрасные излучатели (ИК-излучатели)-источники тепловой радиации, в которых электрическая энергия преобразуется в световую с длиной волны от 0,8 до 15 мкм-Для упаривания растворов и высушивания порошков применяют трубчатые ИК-излучатели 1 (рис. 115, а, б), часто размещаемые в отражательных чашах 2 из непрозрачного кварца или огнеупорной керамики. Кварцевая трубка1 содержит нихромовую или вольфрамовую спираль (табл. 22, см. ниже), навитую на тонкий кварцевый стержень.

Рис. 115. Инфракрасные излучатели: спиралевидный (а, б), галогенный («), ламповый (г), силитовый (д) и ТЭН (е):

д: 1 – электрические контакты. 2 – прижимная пружина; 3 – алюминиевый электрод; 4 – элсктроизолятор; 5 – латунный цилиндр; 6 – силитовый стержень; 7 – медная трубка с проточной водой; 8- окно для выхода излучения

При пропускании тока спираль раскаляется до 900 – 1200 °С и излучает тепловой поток энергии с максимумом в области 2-3 мкм.

Для нагревания потоков газа или жидкости в стеклянных трубках применяют галогенные трубчатые лампы (рис. 115, в), которые размешают вокруг нагреваемой зоны в параболических отражателях. Галогенная лампа содержит вольфрамовую спираль 2, размещенную в кварцевом корпусе / внутри вольфрамового Держателя 3, в среде аргона с небольшой добавкой иода. Иод обеспечивает возвращение испаряющегося вольфрама на раскаленную спираль в результате цикла

который предотвращает оседание вольфрама на стенках трубки и ее помутнение.

Диаметр трубок таких излучателей 10 – 12 мм,Длина составляет 375 – 750 мм при мощности от 0,5 до 20 кВт.

Более 90% излучения галогенных ламп приходится на область спектра от 0,8 до 3,0 мкм с максимумом, приходящимся в 1 мкм.

Ламповые ИК-излучатели (рис. 115, г) содержат вольфрамовую нить накаливания 7, покрытую карбидом тантала для увеличения доли излучения в ИК-области спектра. Внутренняя поверхность стеклянной колбы 2 лампы покрыта пленкой алюминия для отражения теплового излучения и концентрированном его в нужном направлении, через ребристый рассеиватель Максимум излучения таких ламп падает на область 1,2 – 1,3 мкм.

Определенные зоны в приборах и участки порошкообразных веществ можно нагревать ИК-излучателями с карборундовым нагревателем (рис. 115, д). Карборундовый (силитовый, глобаровый) стержень 6 нагревают при пропускании через него тока до 1000 – 1200 °С. Если стержень покрыт слоем ТhO2, то его рабочую температуру можно поднять , 1900 – 2000

oC.

Поток квантов энергии hv излучатель выбрасывает через окна 8 в требуемом направлении. Максимум излучения карборундового стежня лежит в области 4-12 мкм.

Когда по тем или иным причинам свет при нагревании объекта противопоказан даже в ИК-области спектра, применяют “темные” ИК-излучатели с керамическими или металлическими оболочками. В керамических излучателях источником тепловой радиации является трубка, изгототовленная из термостойкого материала (спеченные оксиды магния, циркония, алюминия, силицид магния и др.). Внутри трубки располагают нагревательную спираль. Температура поверхности керамических ИК излучателей лежит обычно в пределах 500 – 800 °С.

ИК-излучатели с металлической оболочкой (ТЭН-ы) представляют собой металлическую трубку 7 (рис. 115, е), изготовленную из нержавеющей стали, меди, алюминия, латуни и другого металла, заполненную электроизоляционной массой внутри которой находится электронагреватель 3. Трубка 7 может иметь спиралевидный, петлевидный вид. Максимум излучения ТЭН-ов приходится на 4 – 5 мкм, а мощность их достигает 0,05 – 25 кВт.

Тепловые ИК-излучатели позволяют осуществлять быстрый перенос энергии в форме теплоты к нагреваемому объекту Применяют ИК-излучатели для выпаривания растворов, высушивания порошкообразных веществ и пленочных покрытий Степень нагрева объекта при помощи ИК-излучателей может колебаться от 40 до 200 °С. Скорость испарения жидкой фазы регулируют, изменяя мощность ИК-излучателя и расстояние от поверхности нагреваемого вещества или раствора.

Поглощение ИК-излучения поверхностью зависит от ее краски и падает в ряду: черная > синяя > зеленая > желтая > белая. Черные и серые порошки при прочих равных условиях высыхают быстрее светлых. Окрашенные поверхности принимают ИК-излучение на небольшую глубину. С такой поверхности интенсивно испаряется жидкая фаза, тогда как остальная часть вещества остается менее нагретой. Водные растворы и растворы бесцветных веществ в органических растворителях сравнительно прозрачны для ИК-излучения. Поэтому упаривать бесцветные растворы следует в сосудах с черной внутренней поверхностью.

В этом случае ИК-излучение проникает почти до дна сосуда и нагревает его, а следовательно, и всю массу раствора.

Очень удобны ИК-излучатели для нагревания труднодоступных частей лабораторных установок. Тепловые лучи проникают через стеклянные стенки к нужному узлу и нагревают его.

К оглавлению

Виды инфракрасных обогревателей и их технические характеристики

Инфракрасные обогреватели выгодно отличаются от своих собратьев совершенно иным принципом обогрева.

Если традиционные масляные или конвекционные приборы прогревают окружающую их воздушную массу, то инфракрасные установки нагревают предметы, на которые направлены их лучи. Какие же бывают виды инфракрасных обогревателей, и какой тип лучше выбрать?

Необычно, но факт

Точно таким же образом Солнце нагревает Землю – исходящими электромагнитными волнами в инфракрасном диапазоне света, который неразличим для человеческого глаза (подробнее о схеме действия — в статье принцип работы обогревателя с инфракрасным излучением).

ИК волны благоприятно воздействуют на организм, человек чувствует приятное расслабление и комфорт, данная разновидность тепловой энергии является более естественной, так как она ассоциируется с солнечным светом.

В зависимости от мощности излучателя, инфракрасные волны способны проникать в разнородные по структуре предметы и ткани на глубину до 4-5 см,
нагревая их изнутри.

Некоторые пользователи высказывают свои опасения по поводу безопасности приборов, сравнивая излучаемую ими энергию с высокочастотными СВЧ — волнами микроволновой печи. Однако проведенные испытания, а также практической опыт использования показал абсолютную безопасность и эффективность ИК обогревателей, а учитывая развитую автоматику, даже в аварийной ситуации эти приборы безопаснее аналогичных обогревательных установок. Главное, соблюдать правила установки и использования, рекомендованные производителем.

Технические характеристики

Инфракрасные обогреватели имеют различные технические характеристики. Производители стараются совершенствовать как сам излучатель, так и дополнительные функции. К дополнительным опциям относятся, в первую очередь, системы активной безопасности, такие как автоматическое выключение в случае возникновения аварийной ситуации, при перегрузках, режим работы в системе взаимосвязанных устройств, возможность подключения терморегулятора или системы «умный дом» для удаленного или полностью автономного управления прибором.

Некоторые модели могут похвастаться изящным дизайном и тонкой формой лицевой панели, которая отлично впишется в любой интерьер.

Встроенные инфракрасные пленочные обогреватели

Виды

Инфракрасные обогреватели представлены достаточно обширной товарной группой: от простых электрических моделей до промышленных газовых. Рассмотрим каждую группу в отдельности.

Электрические

Электрические Ик устройства чаще всего используются в быту, они достаточно компактны, обладают большим ресурсом выработки и просты в эксплуатации. В зависимости от нагревательного элемента, можно выделить следующие виды электрических инфакрасных обогревателей:

Керамические. В качестве нагревательного элемента используется заключенный в керамическую панель непроводящий ток резистовый кабель, который отлично пропускает ИК волны. Керамические приборы, как правило, представлены в виде тонкой навесной панели с выносным терморегулятором.
Карбоновые. В качестве нагревателя используется герметичная кварцевая трубка, наполненная углеродным нано-волокном. Такие обогреватели более экономичны, а также оказывают лечебный эффект и часто используются в качестве терапевтического прибора. Цена окажется значительно выше керамических панелей, но судя по отзывам пользователей, они стоят своих денег.
Пленочные. Нагревательным элементом здесь являются гибкий резистовый кабель, который прогревает наружную металлическую пленку. Пленочный обогреватель можно установить самостоятельно – на заранее подготовленное основание. Пленочные модели очень гибкие, их лицевая поверхность способна нагреваться до 75 градусов.

Газовые

Газовые модели работают по тому же принципу, что и электрические, но в качестве источника энергии здесь используется газовое топливо.

Газовый обогреватель обычно устанавливается на улице, в производственном цеху, либо на стадионе на момент проведения матча.

Данные приборы обладают гораздо большей тепловой мощностью и внушительными размерами, только их высота может достигать 15-20 метров.

Существуют и более компактные модели – газовые ИК обогреватели в виде зонтиков, которые идеально подойдут для уличных мероприятий на холодной открытой веранде. В качестве топлива может быть использован природный газ из различных источников – газовой трубы либо переносного баллона со сжиженным газом.

Дизельные, керосиновые и иные

Такие ИК-обогреватели вы точно не увидите в квартире или даже в городе, они используются при строительстве крупных объектов и в технологическом процессе сушки древесины. Мощность таких устройств соизмерима с газовыми моделями, однако они более компактны и могут быть перенастроены для работы в любых условиях.

Классификация по длине волн

Длина волны – это ключевой показатель инфракрасного обогревателя, от которого зависит мощность излучения и различимость света человеческим глазом. Можно выделить следующую классификацию по длине волны:

Коротковолновые инфракрасные обогреватели. Очень легко распознаются при включении, так как волна находится в видимом световом спектре. Длина волны находится в диапазоне от 0,74 до 2,5 мкм, а температура излучения может доходить до 900 градусов, что гораздо выше, чем у всех остальных типов обогревателей. Такие приборы редко используются в жилых домах, так как потребляют много энергии и сжигают кислород, но их часто используют в производстве.
Средневолновые. Они могут использоваться как на производстве, так и в домашних условиях. Излучатель средневолнового ИК обогревателя раскаляется до 600 градусов, при этом длина его волны достигает 50 мкм, что находится в невидимом свете, но можно рассмотреть легкое свечение во время запуска устройства и его выхода на рабочую мощность. В целом, волна находится в видимом световом спектре.
Длинноволновые инфракрасные обогреватели. Преимущественно домашние модели, максимальная температура нагревательного элемента в них не превышает 250-300 градусов. Такие приборы еще называются «темными», так как длина волны в промежутке от 50 до 10000 мкм неразличима для человеческого глаза. Такие обогреватели почти не применяются на производстве, так как выделяемого потока тепла недостаточно для обогрева больших помещений, но вполне достаточно для небольшой комнаты.

Преимущества и недостатки

Инфракрасные обогреватели имеют как свои плюсы, так и минусы. Среди преимуществ можно выделить следующее:

Расчет отопления производится не по мощности и месту установки отопительного прибора, а по площади помещения, что существенно облегчает процедуру выбора.
ИК обогреватели имеют более высокий показатель КПД, чем аналоговые газовые или масляные.
Пользователь может сэкономить до 80% на ежемесячных расходах на отопление.
Производится нагрев предметов, а не воздуха в одной точке.
Пользователь может самостоятельно выбрать угол излучения и настроить мощность, либо предоставить расчет мощности и температуры компьютеру.
Нагрев начнется моментально, с первых секунд работы, тогда как, к примеру, у масляного уходит уйма времени на прогрев радиатора.
Температура рабочей поверхности ИК установок не превышает 85-90 градусов, а в процессе работы в воздух не выделяются вредные соединения и не создаются свободные потоки.
ИК обогреватели не сушат воздух, что очень важно для чувствительных к атмосферным явлениям людей.
Прибор можно закрепить на стене, под натяжным потолком, на полу, создав тем самым систему «теплый пол».

Хотя ИК обогреватели и считаются лучшими, они не лишены недостатков, особенно грешат ими старые, менее совершенные модели, которые продаются под видом высокотехнологичных устройств последнего поколения. Можно выделить следующие недостатки:

Мощный направленный энергетический луч. Чрезмерный нагрев характерен для первого поколения самых простых моделей, создается ощущение, что современная эклектическая гриль-система – это уменьшенная копия старого ИК обогревателя.
Высокий уровень шума. Электрические или газовые модели всегда создают небольшой шум, так что ИК прибор назвать совершенно бесшумным нельзя.
Большие размеры. Мощность излучателя напрямую зависит от его размера, и чем больше излучатель, тем больше сам прибор. Некоторые производители решили данную проблему, спрятав излучатель в тонкую навесную панель, но на рынке продаются и более громоздкие модели.
Поражоопасность. Если ИК обогреватель перевернется, то вся излучаемая им энергия будет сконцентрирована в одной точке, что грозит пожаром.

Большинство современных моделей снабжено продвинутой автоматикой и системой безопасности, но более мощные модели, рассчитанные на обогрев больших помещений, все еще представляют опасность. Сделайте правильный выбор!

Инфракрасный свет

В чем таится реальная опасность?

Одно из наиболее вероятных вредных воздействий ИКО – это пересыхание кожных покровов. Поверхность кожи, находясь под воздействием инфракрасного источника, нагревается и с ее поверхности испаряется влага. Но так как подкожные слои при этом не успевают нагреться, выделения организмом пота не наступает. Из-за этого кожа и «высыхает», иногда получаются ожоги.

Галерея изображений
Фото из

В эксплуатации инфракрасных обогревателей надо строго соблюдать предписания изготовителя, указанные им в приложенном к изделию инструктаже

Если газовое обогревательное оборудование предназначено для использования на открытой площадке, не следует его применять для обогрева помещений

При использовании газовых ИК приборов в доме необходимо их устанавливать в помещениях площадью, не меньшей чем указано производителем и регулярно проветривать комнату

Реальная опасность газовых приборов

Газовый фонарь-обогреватель на даче

Уличный вариант газового оборудования

Установка газового обогревателя в доме

Если верить отзывам потребителей об инфракрасных агрегатах, то эффект «подпекания» при их эксплуатации довольно распространен, особенно страдает кожа в ИК-саунах.

Влияние интенсивного инфракрасного излучения на людей изучается уже давно – и физиотерапевтами, и заведующими вопросами охраны труда специалистами. При длительном или не дозированном воздействии ИК-лучи считаются высоковредным фактором. В физиотерапии эффект от применения лучистого тепла считается благотворным при строго регламентированных «порциях» и небольшой продолжительности облучения.

Таят ИК-обогреватели в себе опасность и для глаз – термальное поражение хрусталика и сетчатки может спровоцировать развитие катаракты, а также способствовать прогрессированию имеющихся проблем с органами зрения.

Направленные непосредственно на голову инфракрасные лучи вызывают мигрень, тошноту, ухудшение общего самочувствия. Особенно часты подобные жалобы от владельцев потолочных излучателей.

Принесет ли реальный вред инфракрасный обогреватель, зависит в каждом конкретном случае от таких моментов:

Длина излучаемых оборудованием волн. Наиболее благоприятны для человеческого организма длинные тепловые волны; короткие же, проникая сквозь кожу и даже кости черепа действуют не наилучшим образом;
Интенсивность излучения. На ИК-лучи интенсивностью до 100 Вт/м2 организм реагирует положительно: повышается активность биохимических процессов, появляется бодрость, улучшается аппетит. А вот интенсивность излучения свыше 150 Вт/м2 может быть опасна: она угнетает иммунитет, приводит к необратимым поражениям клеток;
Индивидуальная восприимчивость. Одни люди прекрасно реагируют на воздействие ИК-лучей, у других моментально ухудшается самочувствие. Нужно всегда прислушиваться к своим ощущениям.

Стоит также помнить, что есть ряд заболеваний, при которых ИК-обогрев противопоказан вне независимости от пожеланий (опухоли, сердечнососудистые заболевания).

Методы лечения

Терапия с помощью инфракрасного цвета делится на два типа: местная и общая. При первом типе отмечается локальное воздействие на тот или иной участок, а при общем лечении волны обрабатывают весь организм человека. Процедура проводится два раза в день по 15-30 минут. Курс лечения составляет от 5 до 20 сеансов. Необходимо обязательно надевать защитные средства при излучении. Для глаз используются картонные накладки или специальные очки. После процедуры на коже появляется покраснение с размытыми границами, которое пропадает по истечении часа после воздействия лучей. Инфракрасное излучение в медицине очень ценится.

Тепловая энергия ежедневно сопровождает человека в повседневной жизни. Инфракрасное излучение приносит не только пользу, но и вред

Поэтому требуется к ультракрасному свету относиться осторожно. Устройства, которые излучают эти волны, должны использоваться по правилам безопасности

Многие не знают, вредно ли тепловое воздействие, но при правильном применении приборов можно улучшить состояние здоровья человека и избавиться от тех или иных заболеваний.

Виды инфракрасного излучения:

Диапазон инфракрасного излучения часто подразделяется на более мелкие диапазоны. Существует несколько классификаций видов инфракрасного излучения.

Обычная схема деления инфракрасного излучения:

Название	Название на англ. и аббревиатура	Длина волны	Частота	Энергия фотонов	Температура	Характеристики
Ближнее ИК-излучение	Near-infrared, NIR	0,75-1,4 мкм	214-400 ТГц	886-1653 мэВ	3,864-2,070 К (3,591-1,797 °C)	В этом диапазоне работают широко распространенные инфракрасные светодиоды и лазеры для систем волоконной и воздушной оптической связи. Видеокамеры и приборы ночного видения на основе электронно-оптические преобразователи также чувствительны в этом диапазоне.
Коротковолновое инфракрасное излучение	Short-wavelength infrared, SWIR	1,4-3 мкм	100-214 ТГц	413-886 мэВ	2,070-966 К (1,797-693 °C)	Диапазон 1530-1560 нм преобладает в области дальней связи.
Инфракрасное излучение средней длины волны	Mid-wavelength infrared, MWIR. Также называется промежуточным инфракрасным излучением (IIR)	3-8 мкм	37-100 ТГц	155-413 мэВ	966-362 K (693-89 °C)	В этом диапазоне начинают излучать тела, нагретые до нескольких сотен градусов Цельсия. В этом диапазоне чувствительны тепловые головки самонаведения систем ПВО и технические тепловизоры.
Длинноволновое инфракрасное излучение	Long-wavelength infrared, LWIR	8-15 мкм	20-37 ТГц	83-155 МмэВ	362-193 К (89 – -80 °C)	В этом диапазоне начинают излучать тела с температурами около нуля градусов Цельсия. В этом диапазоне чувствительны тепловизоры для приборов ночного видения.
Дальнее инфракрасное излучение	Far-infrared, FIR	15-1000 мкм	0,3-20 ТГц	1,2-83 мэВ	193-3 К (-80,15 – -270,15 °C)

Ближнее ИК-излучение и коротковолновое инфракрасное излучение иногда называют “отраженным инфракрасным излучением”, тогда как инфракрасное излучение средней длины волны и длинноволновое инфракрасное излучение иногда называют “тепловым инфракрасным излучением”.

CIE схема деления инфракрасного излучения:

Международная комиссия по освещённости (англ. International Commission on Illumination) рекомендует разделение инфракрасного излучения на следующие три группы:

Обозначение	Длина волны
IR-A	700 нм – 1400 нм (0,7 мкм – 1,4 мкм)
IR-B	1400 нм – 3000 нм (1,4 мкм – 3 мкм)
IR-C	3000 нм – 1 мм (3 мкм – 1000 мкм)

ISO 20473 схема деления инфракрасного излучения:

Международная организация по стандартизации, ИСО (англ. International Organization for Standardization, ISO) предлагает следующую схему разделения инфракрасного излучения:

Обозначение	Аббревиатура	Длина волны
Ближний инфракрасный диапазон	NIR	0,78-3 мкм
Средний инфракрасный диапазон	MIR	3-50 мкм
Дальний инфракрасный диапазон	FIR	50-1000 мкм

Астрономическая схема деления инфракрасного излучения:

Астрономы обычно делят инфракрасный спектр следующим образом:

Обозначение	Аббревиатура	Длина волны
Ближний инфракрасный диапазон	NIR	(0. 7…1) – 5 мкм
Средний инфракрасный диапазон	MIR	5 – (25…40) мкм
Дальний инфракрасный диапазон	FIR	(25…40) – (200…350) мкм

2.3 Видимое излучение

Волна – это просто
изменение состояния среды или поля,
распространяющееся в пространстве с
какай-то скоростью. У любой волны есть
длина
– это
расстояние между гребнями волны показана
на рисунке 6.

Рисунок
6 – Длина волны

Электромагнитные
волны, воспринимаемые человеческим
глазом называют видимое
излучение.
Цвета, которые мы воспринимаем, различаются
в зависимости от длины волны видимого
света. Например, свет с наибольшей длиной
волны воспринимается как красный, а с
наименьшей – как фиолетовый. Причина,
по которой человек способен видеть свет
заключается в воздействии света
определенных длин волн на глазную
сетчатку. Свет с длинами волн длиннее,
чем самая длинная в спектре видимого
света (красный цвет), называется
инфракрасным (от
латинского слова infra – ниже; то есть ниже
той части спектра, которую может
воспринять глаз).
А свет с длинами волн короче наиболее
коротких в видимом спектре называется
ультрафиолетовым (от
латинского слова ultra – более, сверх; то
есть длина волны выше той, которую может
воспринять глаз).
Человеческому глазу не доступен ни
инфракрасный, ни ультрафиолетовый свет,
как и многие другие типы волн, но он
может воспринимать огромный диапазон
различных цветов (диапазон волн). Многие
виды животных способны видеть излучение,
не видимое человеческому глазу, то есть
не входящему в видимый диапазон. Например,
пчёлыи
многие другиенасекомыевидят свет вультрафиолетовомдиапазоне, что помогает им находить
нектар на цветах. Растения,опыляемыенасекомыми, оказываются в более выгодном
положении с точки зрения продолжения
рода, если они ярки именно в ультрафиолетовом
спектре. Птицы также способны видеть
ультрафиолетовое излучение (300—400 нм),
а некоторые виды имеют даже метки на
оперении для привлечения партнёра,
видимые только в ультрафиолете.

При разложении
луча белого цвета в призме образуется
спектр, в котором излучения разных длин
волн преломляются под разными углами.
Цвета, входящие в спектр, то есть такие
цвета, которые могут быть получены с
помощью света одной длины волны (точнее,
с очень узким диапазоном длин волн),
называются спектральными
цветами. Основные спектральные цвета
(имеющие собственное название), а также
характеристики излучения этих цветов,
представлены в таблице:

Цвет	Диапазон длин волн, нм	Диапазон частот, ТГц	Диапазон энергии фотонов, эВ
Фиолетовый	380—440	790—680	2,82—3,26
Синий	440—485	680—620	2,56—2,82
Голубой	485—500	620—600	2,48—2,56
Зелёный	500—565	600—530	2,19—2,48
Жёлтый	565—590	530—510	2,10—2,19
Оранжевый	590—625	510—480	1,98—2,10
Красный	625—740	480—400	1,68—1,98

Сферы применения инфракрасного излучения

Его используют в пищевой промышленности, при физико-химическом анализе, а также во многих других сферах:

С его помощью стерилизуют продукты питания.
В пищевом производстве лучи используют не только для термической обработки сырья, но и для ускорения биохимических реакций в нем.
ИК-спектроскопия является методом качественного и количественного анализа, позволяющего устанавливать строение многих молекул, благодаря особым свойствам инфракрасного излучения.
При проверке купюр на подлинность также используется данная технология. При изготовлении купюр, их помечают специальными красителями, которые можно увидеть только с помощью ИК-лучей. Мошенникам такие деньги подделать очень сложно.
Свойства инфракрасных лучей полезны для использования в приборах ночного видения, считывающих объекты в темноте.
Лучи применяются для дистанционного управления.

Замечание! Некоторые животные обладают инфракрасным зрением. Например, змеи охотятся на теплокровную добычу как раз с использованием своих приспособленных зрительных органов.

Особого внимания заслуживает ранее упомянутое применение инфракрасных лучей в медицине. Однако все же существует некоторый вред от воздействия лучей и противопоказания к их применению. Как правило, польза и вред инфракрасного излучения для человека обусловлены длиной волны.

Источники инфракрасного излучения

Вообще говоря, любое тело, нагретое до определенной температуры, излучает тепловую энергию в инфракрасном диапазоне спектра электромагнитных волн и может передавать эту энергию посредством лучистого теплообмена другим телам. Передача энергии происходит от тела с более высокой температурой к телу с более низкой температурой, при этом, разные тела имеют различную излучающую и поглощающую способность, которая зависит от природы двух тел, от состояния их поверхности и т.д.

Электромагнитное излучение обладает квантово-фотонным характером. При взаимодействии с веществом фотон поглощается атомами вещества, передавая им свою энергию. При этом возрастает энергия тепловых колебаний атомов в молекулах вещества, т.е. энергия излучения переходит в теплоту.

Суть лучистого отопления состоит в том, что горелка, являясь источником излучения, генерирует, формирует в пространстве и направляет тепловое излучение в зону обогрева. Оно попадает на ограждающие конструкции (пол, стены), технологическое оборудование, людей, находящихся в зоне облучения, поглощается ими и нагревает их. Поток излучения, поглощаясь поверхностями, одеждой и кожей человека, создает тепловой комфорт без повышения температуры окружающего воздуха. Воздух в обогреваемых помещениях, оставаясь практически прозрачным для инфракрасного излучения, нагревается за счет “вторичного тепла”, т.е. конвекции от конструкций и предметов, нагретых излучением.

Что такое инфракрасный обогревательcolor

Инфракрасный обогреватель – — отопительный прибор, использующий в своей работе инфракрасное излучение и применяемый для основного или дополнительного отопления помещений, а также локальных зон уличного пространства либо рабочих мест в цеху.color>

Обогреватели, как правило, применяются для отопления помещений. В зависимости от способа теплоотдачи они могут быть конвективными или лучистыми.
Конвективные работают по принципу перемешивания холодного и горячего воздуха, при этом разность температур воздушной смеси на потолке и полу может достигать больших значений.
Лучистые передают тепло в основном за счёт инфракрасного излучения, размещают их над обогреваемой зоной или на потолках и стенах помещения.

Воздух если он не насыщен водяными парами, практически полностью пропускает лучистую энергию. Эта энергия непосредственно нагревает любые предметы, находящиеся на её пути, а они в свою очередь отдают тепло воздуху.
Что даёт значительный экономический эффект по сравнению с конвекционным отоплением которое расходует часть выработанного тепла для обогрева подпотолочного пространства где оно не нужно.
Кроме того инфракрасное излучение осязается человеком сразу после его включения что исключает необходимость предварительного обогрева помещения и позволяет существенно снизить затраты на отопление.

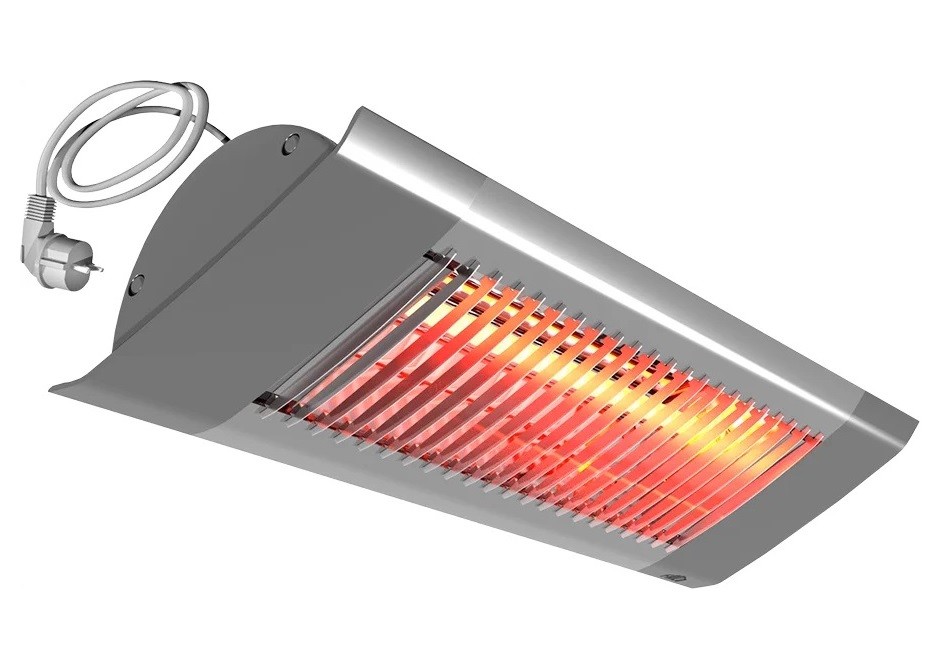

Устройство инфракрасного обогревателяcolor>

Основным элементом конструкции инфракрасного обогревателя является излучатель, генерирующий инфракрасное излучение. В целях обеспечения направленного излучения и защиты корпуса от перегрева за излучателем помещается отражатель из теплостойкого элемента.
Отражатель с обратной стороны покрывается теплоизолирующим материалом, что ещё больше сохраняет корпус от воздействия больших температур.
В случае применения обогревателя в местах, где находятся люди или животные излучатель закрывают металлической сеткой для исключения непроизвольного ожога или удара током.

Диапазон волны инфракрасного излученияcolor>

Диапазон волны инфракрасного излучения представляет собой электромагнитную волну находящуюся в интервале излучения от 0.74 мкм. до 2000 мкм.color>

Инфракрасные обогреватели это нагревательные приборы обеспечивающие передачу тепла от излучателя, имеющего высокую температуру к телам с более низкой температурой посредством электромагнитного (инфракрасного) излучения.
Инфракрасное излучение поглощается поверхностями, встречающимися на его пути превращаясь втепловую энергиюcolor>,
и от этих поверхностей нагревается воздух. Что позволяет существенно экономить энергию на обогрев пространства по сравнению с конвекционным отоплением. Длина волны инфракрасного диапазона излучения зависит от температуры нагрева излучателей установленных в инфракрасных обогревателях. Она находится в интервале от 0.74 мкм. до 2000 мкм. Зависимость длинны волны инфракрасного излучения от температуры, выражает закон смещения Вина. Графическое представление этого закона для различных температур показано на рисунке. Из графика видно, что площадь поверхности под кривой, относящейся к определённой температуре пропорциональна количеству лучистой энергии, и она сильно увеличивается при повышении температуры. Кроме того можно сделать вывод что длина волны λ при которой определяется максимальное значение кривой смещается при увеличивающейся температуре на меньшие величины.

Как рассчитать и выбрать инфракрасный обогреватель

При выборе на первом этапе необходимо правильно рассчитать мощность устройства. Для этого нужно учесть, будет использоваться нагреватель в качестве добавочного источника обогрева или основного.

На следующем этапе определяются с местом установки прибора.

Если планируется использовать инфракрасный нагреватель в качестве основного источника тепла, действовать следует по такому алгоритму:

Использовать в комнате нужно не один, а несколько приборов. Такой подход обеспечит равномерное распределение тепла в помещении.
Чтобы вычислить, какая мощность нужна для каждого обогревателя, выполняется расчет плотности мощности. Она измеряется в Вт/м2. На специализированных ресурсах существуют целые онлайн-калькуляторы. Для приблизительного расчета достаточно воспользоваться данными из таблицы 1 ниже.

Таблица 1. Расчет плотности мощности для помещений с разной изоляцией

Теперь определяемся с местом монтажа. Устанавливать приборы нужно так, чтобы лучи были максимально направлены на предметы обогрева

Если ваше помещение имеет большую площадь, важно, чтобы обогреватели были размещены равномерно по всему периметру. И чтобы не возникало слишком перегретых, или, напротив, холодных зон

Для этого учитывайте площадь обогрева от одного прибора.

Также при размещении устройств не забывайте о минимально безопасном расстоянии. В противном случае не исключена вероятность получения теплового удара.

Таблица 2. Минимальная высота установки инфракрасных обогревателей

Применение инфракрасного излучения

Инфракрасное излучение находит широкое применение, как в быту, так и в разных сферах деятельности человека.

Основными областями его применения являются:

Термография. ИК-излучение позволяет определить температуру объектов, которые находятся на каком-то удалении. В промышленных и военных целях широко используется тепловидение, его камеры могут обнаружить ИК и произведут изображение этого излучения. Благодаря термографическим камерам без всякого освещения можно «видеть» все, что находится рядом, потому что все нагретые объекты испускают ИК.
Слежение. Используется ИК слежение при наведении ракет, в которые встраивается устройство, получившее название «тепловые искатели». В результате того, что двигатели машин и механизмов, да и сам человек излучают тепло, то хорошо будут видны в инфракрасном диапазоне, а отсюда ракеты без всякого труда находят направление полета.
Обогрев. Как источник тепла ИК повышает температуру и благотворно влияет на здоровье человека, например, инфракрасные сауны, о которых сегодня много говорят. Используют их при лечении гипертонии, сердечной недостаточности, ревматоидного артрита.
Метеорология. Высота облаков, температура поверхности воды и земли определяется со спутников, делающих инфракрасные изображения. На таких снимках холодные облака окрашены в белый цвет, теплые же облака окрашены в серый цвет. Черным или серым цветом окрашивается горячая поверхность земли.
Астрономия. При наблюдении за небесными объектами астрономы используют специальные инфракрасные телескопы. Благодаря этим телескопам ученые определяют протозвезды до момента излучения ими видимого света, различают прохладные объекты, наблюдают ядра галактик.
Искусство. И здесь инфракрасное излучение нашло применение. Искусствоведы, благодаря инфракрасным рефлектограммам, видят нижние слои картин, наброски художника. Данный прибор помогает отличить оригинал от копии, ошибки реставрационных работ. С его помощью изучаются старые письменные документы.
Медицина. Широко известны лечебные свойства ИК – терапии. Нагретая глина, песок, соль издавна считались целебными и благотворно влияющими на организм человека. ИК помогают лечить переломы, улучшают обмен веществ в организме, ведут борьбу с ожирением, способствуют заживлению ран, улучшают циркуляцию крови, оказывают благотворное влияние на суставы и мышцы.

Кроме этого лечебное воздействие используют при заболеваниях:

Хроническим бронхитом и бронхиальной астмой;
Пневмонией;
Хроническим холециститом и его обострением;
Простатитом с нарушением потенции;
Ревматоидным артритом;
При заболеваниях мочевыводящих путей и др.

Для того чтобы использовать инфракрасные лучи в лечебных целях, необходимо учитывать противопоказания.

Большой вред они могут принести:

Когда у человека есть гнойные заболевания;
Скрытые кровотечения;
Заболевания крови;
Новообразования и, прежде всего, злокачественные;
Воспалительные заболевания, чаще всего острые.

Коротковолновые ИК отрицательно воздействуют на мозговую ткань человека, в результате чего наблюдается «солнечный удар». Вред в этом случае очевиден. Человек испытывает головную боль, пульс и дыхание становятся учащенными, в глазах темнеет, возможна потеря сознания. При дальнейшем облучении организм не выдерживает – происходит отек тканей и оболочек мозга, появляются симптомы энцефалита и менингита. Короткие волны особенно сильный вред наносят глазам человека, сердечнососудистой системе.

Замечание 2

Таким образом, получается, что польза воздействия ИК на организм, несмотря на отрицательные моменты, значительна.

Правильный выбор инфракрасного обогревателя

галогеновый нагревательный элемент

В продаже инфракрасные обогреватели имеются с тремя видами нагревательных элементов:

галогеновым;
карбоновым;
керамическим.

У галогенового излучателя два недостатка — его золотистый свет раздражает глаза и он излучает коротковолновое тепло, оказывающее отрицательное влияние на человека.
Карбоновый нагревательный элемент помимо теплового излучения отдаёт часть энергии в виде красноватого свечения, которое, может, явиться раздражающим фактором для зрения и вызвать негативную реакцию у астматиков и аллергиков.
Нагревательные элементы с керамической оболочкой не испускают света, а их излучение приходится на безвредный средневолновый и длинноволновый диапазон.

Почётное второе место, после конвекторных обогревателей, в общем рейтинге заняли плёночные ИК модели. Они представляют собой тонкие греющие элементы, ламинированные специальной плёнкой. Максимальная температура их нагрева 50 градусов. Такие обогреватели подойдут для обогрева пола, панелей, потолка. Из-за низких температур нагрева длина волн, излучаемых обогревателем, находится в пределах 5–10 мкм. Причём основная часть его волнового спектра приходится на 9–10 мкм, что совпадает с длиной тепловой волны, излучаемой человеком. Поэтому оно легко поглощается человеческим организмом и как бы согревает его изнутри.

В положительный актив плёночных ИК покрытий следует внести и их способность поддерживать комфортную температуру, при которой не высушивается воздух и не уменьшается содержание кислорода в нём. Большая площадь нагрева способствует образованию отрицательных ионов, которые положительно влияют на организм.

Производители инфракрасной техники в области обогрева убеждают в её полной безопасности. На самом деле вреден или нет инфракрасный обогреватель — во многом зависит от правильности выбора при его приобретении и установке.

Выбирая мощность инфракрасного обогревателя, ориентируйтесь на соотношение 1 кВт на каждые 10 кв. м. площади, подлежащей обогреву. Но это лишь в том случае, когда этот агрегат будет основным источником тепла.

Для кратковременного местного обогрева лучшим вариантом будут ИК излучатели небольшой мощности, около 3 кВт с карбоновыми или кварцевыми нагревателями. У них теплоотдача значительно эффективнее. Если вам необходим просто дополнительный источник тепла, то мощность можно поубавить.

Выбрав вариант потолочного крепления обогревателя, проследите за тем, чтобы расстояние от него до головы было от 0,7 до 1 метра. Если расположить прибор слишком низко, головная боль и плохое самочувствие вам обеспечены. Придётся переустановить обогреватель или изменить рабочую зону.

Иначе говоря, вред инфракрасного обогревателя «не запрограммирован» в принципе его работы, а может быть, вызван его неправильной установкой или чрезмерно продолжительным его использованием. Инфракрасная обогревательная техника экономична, проста в эксплуатации, недаром её называют климатической техникой будущего.

Статья написана Светланой Семёновной Драчевой — учителем физики высшей квалификационной категории.

Обогревательные приборы

За последние несколько лет очень популярными стали инфракрасные обогреватели. И многие люди, приобретая их, даже не знают о том, что они могут оказывать негативное влияние на человека.

Плюсом инфракрасных обогревателей является мгновенное нагревание помещения

Инфракрасное излучение способно нанести вред при постоянном и длительном воздействии

Поэтому при покупке обогревательного прибора нужно обращать внимание на характер его излучения. Такие данные обычно указываются в техническом паспорте

Отдавать предпочтение следует таким обогревателям, у которых нагревательный элемент имеет теплоизолирующую защиту. В этом случае прибор будет выделять длинные волны, которые, наоборот, полезны для здоровья.

Если же спираль, которая выделяет тепло, не изолирована, то такое устройство распространяет короткие волны и может навредить человеку. Находиться долгое время рядом с такими приборами нежелательно. Не следует их монтировать в спальнях и детских комнатах. Если это всё-таки необходимо сделать, то отдавать предпочтение следует маломощным моделям.

Подробнее об инфракрасном обогревателе:

Когда следует установить обогревательную систему на потолке, делать это нужно на максимально возможном расстоянии. При этом направлять её лучше в такую сторону, чтобы постоянно не находиться под инфракрасными лучами. Покупать ИК обогреватели нужно только у проверенных производителей. Выполненные из материалов низкого качества, они могут нанести непоправимый вред здоровью.

Инфракрасное излучение может принести как пользу, так и вред для здоровья человека

Относиться к нему нужно крайне осторожно, а использовать приборы на его основе следует в соответствии со всеми правилами безопасности

Категория: Излучение

Во все времена инфракрасное излучение окружало человека. До наступления технологического прогресса лучи солнца обеспечивали влияние на человеческий организм, а с появлением бытовой техники, инфракрасное излучение оказывает воздействие и в домашних условиях. Терапевтическое прогревание тканей организма с успехом используется в медицине для физиотерапевтического лечения различных патологий.

Свойства инфракрасного излучения были давно изучены учеными физиками и направлены на получение максимальной выгоды и пользы для человека. Все параметры вредного воздействия были учтены и рекомендованы способы защиты для сохранения здоровья человека.

Выводы и полезное видео по теме

Видео #1. Краткий ответ эксперта о вреде инфракрасных агрегатов:

Видео #2. Отзывы и впечатления реальных пользователей ИК-приборов:

Качественные ИКО, выбранные и размещенные согласно основным правилам безопасности, не принесут никакого вреда. Они обеспечат высокий тепловой комфорт и хорошую экономию энергоресурсов.

Закаливание полезно – но только в том случае, если оно добровольно и не круглосуточно! В наших широтах холодное время года длится с октября по апрель – семь месяцев промозглого холода, дождя и снега, внезапных морозов и коварных оттепелей. К сожалению, далеко не всегда и не повсюду доступно центральное отопление, а иногда его просто недостаточно для обогрева помещения.

Решение очевидно:

Что вообще вредного может быть в обогревателях? Молва приписывает им такие пороки, как склонность сушить воздух в помещении, выделение вредных веществ, повышение аллергенности воздуха. Что из этого правда, а что – миф?

Масляные обогреватели

Вред масляного обогревателя. Современные масляные обогреватели в процессе работы ничего вредного в атмосферу помещения не выделяют, также преимуществом этого прибора является равномерность обогрева. С другой стороны, масляные обогреватели действительно сушат воздух, значительно понижая влажность, что может вызывать , — особенно это касается тех, у кого есть соответствующие заболевания или склонность к болезням дыхательных путей. Еще один момент: горячий корпус масляного обогревателя потенциально может стать проблемой. При соприкосновении с мебелью и отделочными материалами он может нагревать поверхности, которые способны выделять вредные вещества при нагревании и плавлении (пластик, МДФ, ДСП, некоторые ткани).

Тепловентиляторы

Вред тепловентилятора. В процессе нагрева воздуха в помещении тепловентилятором используется кислород из окружающей среды, из-за чего тепловентиляторы дают некоторый «удушающий» эффект: спустя некоторое время вы можете почувствовать, что вам нечем дышать, вам захочется проветрить помещение. Ничего полезного для органов дыхания в такой особенности тепловентилятора, конечно, нет. Кроме того, тепловентилятор так же, как и масляный обогреватель, сушит воздух в помещении, понижает влажность. Он может действовать на нервы шумом во время работы, особенно это заметно ночью, когда вы спите.

Конвекторы

Вред конвекторного обогревателя. Конвекторые обогреватели стандартно сушат воздух и повышают его аллергенность. Известно, что если у человека на некие домашние элементы (пыль, шерсть домашних животных и т.д.), то воздух, осушенный обогревателем или кондиционером, работает против аллергика. Единственным выходом в таком случае является установка увлажнителя воздуха, частые проветривания помещения и регулярная влажная уборка.

Инфракрасные обогреватели

Вред инфракрасного обогревателя. Единственным подозрением, под которым когда-либо оказывался ИК-обогреватель, было то, что в его излучении присутствуют вредные ультрафиолетовые лучи. В реальности излучение такого обогревателя лежит в инфракрасном спектре – безопасном для человека. Раннее поколение ИК-обогревателей отличалось особой пожароопасностью, но современные модели оснащены различными датчиками и защитой от возгорания.

Выводы

На практике система воздушного отопления с помощью стационарных газовых воздухонагревателей (ГВО) наиболее эффективна. Система воздуховодов позволяет обеспечить наиболее качественное перемешивание воздуха с целью снижения градиента температуры. Например, на объектах, где применяется местное воздушное отопление (отопительно-вентиляционные агрегаты (АВО, «Вулканы» и т.п.) или гладкотрубные регистры) с учетом высоты потолков до 15 м разница температуры в рабочей зоне на высоте 2 м и под потолком может составлять 10–13 °С.

Результаты замера на складских объектах при использовании системы ГВО зимой 2018 г. (Т_нар = –15 °С) показали, что температура в нижних и верхних точках помещений была от +20–22 °С до +20–25 °С. При этом качественное перемешивание воздуха достигается при условии соблюдения расчетной кратности воздухообмена к = 0,7–1.

С целью экономии энергоресурсов на вентиляционных машинах можно применять дополнительно рециркуляцию со смешением (75% свежего воздуха и 25% рециркуляционного) и утилизацию тепла. Т.е. 75% свежего воздуха (Т_нар = –24 °С) сначала смешивается с вытяжным (температура точки смеси –2,6 °С), догревается теплом вытяжного воздуха до +10 °С в утилизаторе и далее до +26 °С нагревается в газовом калорифере непрямого нагрева. Необходимая мощность для компенсации теплопотерь через ограждающие конструкции подается в расчетном объеме воздуха с ΔТ = 10 °С (26–16 °С). Для обеспечения расчетного объема (31 000 м3/ч · 2 шт.) требуется два приточно-вентиляторных устройства с мощностью электромоторов (18,5·2)·2 = 74 кВт.

Сегодня строительные нормы (СНиП и СП текущие) для складских помещений четко рекомендуют как приоритетные только два вида систем отопления – воздушное или лучистое (инфракрасное). Конвективное отопление (радиаторами, «теплый пол») для подобных объектов – это уже анахронизм. Хотя бывает, что их еще используют.

Инфракрасные потолочные водяные панели – довольно эффективное (со своими особенностями) решение, пока не так распространенное в РФ, но уже не новинка в профессиональной среде.

Система ГВО – это правильный и экономичный вариант для заказчика строящихся складских и торговых комплексов. Практика реализации убедительно доказала их экономичность и удобство эксплуатации.

В Европе при воздушном отоплении высоких/объемных (складских) помещений применяют, как правило, два варианта построения системы воздухораспределения, размещая внутри склада потолочные вентиляторы (дестратификаторы) и используя текстильные воздуховоды со специальными отверстиями, которые создают воздушные струи с эффектом индукции.

Нам, несомненно, следует равняться на европейский опыт, так как запас наших энергоносителей не бесконечен. И, как показывает практика, правильно выбранная и построенная система отопления способна не только сэкономить денежные средства заказчика, но является и залогом долгой эксплуатации здания в целом.

Коротковолновые кварцевые излучатели – Электронагревательные элементы

Коротковолновые кварцевые излучатели – это инфракрасные излучатели с самой высокой интенсивностью излучения (до 20 Вт / см²). Они состоят из спиральной вольфрамовой проволоки. внутри герметичного кварцевого стакана, заполненного инертным газом. В зависимости от требуемого диапазона выбросов используются разные спиральные нагревательные змеевики. При необходимости мы также поставляем различные держатели и соединения.

Время нагрева и охлаждения составляет всего несколько секунд.Таким образом, эти нагреватели наиболее подходят для применений с коротким временем цикла, когда необходимо быстро запускать или охлаждать.

К излучателям доступны отражатели из алюминированного стального листа. Для более точной настройки излучения на целевой материал Стекло также может быть оснащено покрытием из керамики или золота с тыльной стороны.

Стандартные продукты, которые могут быть поставлены в короткие сроки, показаны в таблицах ниже.Начиная с 25 штук, мы рады изготовим специальные излучатели по вашему запросу. Также мы можем изготовить двухтрубные излучатели с односторонним подключением. Более того, эти близнецы трубки имеют более высокую автостабильность, что позволяет использовать трубки большей длины. Мы также можем гнуть излучатели с минимальным радиусом изгиба 20 мм (две трубы: 150 мм) в соответствии с вашими требованиями.

Эти излучатели обычно предназначены для установки в горизонтальном положении.Возможна диагональная или вертикальная работа излучателя через специальная опора нагревательного змеевика на кварцевом стекле (см. нашу инструкцию по эксплуатации).

Высокая светоотдача также может вызывать некоторые проблемы в некоторых приложениях. Стекло рубинового цвета снижает коэффициент освещенности, не влияя на выход инфракрасного излучения.

Чтобы продлить срок службы излучателей и отражателей, мы рекомендуем режим воздушного охлаждения.Температуры выше 350 ° C в областях в любом случае следует избегать холодных концов элемента.

Выберите один из наших коротковолновых кварцевых излучателей между этими моделями:

Кварцевые галогенные излучатели

В кварцевых галогеновых эмиттерах вольфрамовая катушка удерживается в середине кварцевой трубки с помощью дистанционных зажимов. Это расстояние до стекла необходимо, так как нагревательный провод может нагреваться до 2600 ° C.Из-за высокой температуры катушки эти обогреватели излучают до 5% излучения в видимом диапазоне (от желтого до белого света). Мы рекомендуем устанавливать излучатели так, чтобы они были закрыты от посторонних глаз. В стандартном исполнении излучатель разрешается эксплуатировать только в горизонтальном положении. Излучатели для вертикального действия могут быть изготовлены только по запросу.

Кварцевые галогенные излучатели стандартные

Подключение: R7s
Цвет: прозрачное стекло
Термопара: невозможно
Крепление: через соединение
Размер: Ø 10 мм
длина см. Таблицу
Напряжение / мощность: 240 В / см. Таблицу

Опция кварцевых галогенных излучателей

Подключение: возможно другое
Цвет: красный, стекло с керамическим или золотым покрытием
Термопара: нет
Крепление: отсутствует
Размер: возможны другие
макс.длина 1200 мм
(двойная труба: 23 x 11 мм или 33 x 15 мм, до 3000 мм)
Напряжение / мощность: возможно другое

Тип	Мощность (при 240 В)	Макс. температура змеевика.	Общая длина	Обогреваемая длина	Ø трубки
Здесь вы можете найти отражатели и держатели для кварцевых галогенных излучателей.
QHS	750 Вт	2410 ° С	224 мм	170 мм	10 мм
QHM	1000 Вт	2410 ° С	277 мм	235 мм	10 мм
QHL	1500 Вт	2250 ° С	473 мм	425 мм	10 мм
QHL	2000 Вт	2390 ° С	473 мм	425 мм	10 мм

Кварцево-вольфрамовые излучатели

Звездообразный нагревательный змеевик поддерживает себя в трех точках стекла кварцево-вольфрамовых излучателей . Это обеспечивает отличную структурную стабильность. Прямой контакт со стеклом возможен только потому, что температура нагревательной спирали не превышает 1500 ° C. При той же мощности используется значительно больше нагревательной катушки, чем в эмиттерах с поддерживаемой катушкой. Таким образом, излучаемое излучение не такое коротковолновое. Кроме того, излучается часть видимого света. Однако это больше от оранжевого до темно-желтого диапазона.

Стандартные кварцевые вольфрамовые излучатели

Подключение: R7s
Цвет: прозрачное стекло
Термопара: невозможно
Крепление: через соединение
Размер: Ø 10
длина см. Таблицу
Напряжение / мощность: 240 В / см. Таблицу

Кварцево-вольфрамовые излучатели вариант

Подключение: возможно другое
Цвет: красный, стекло с керамическим или золотым покрытием
Термопара: нет
Крепление: отсутствует
Размер: возможны другие
макс. длина 1200 мм
(двойная труба: 23 x 11 мм или 33 x 15 мм, до 3000 мм)
Напряжение / мощность: возможно другое

Стандарт (другие конфигурации по запросу)
Тип	Мощность (при 240 В)	Макс. температура змеевика.	Общая длина	Обогреваемая длина	Ø трубки
Здесь вы можете найти отражатели и держатели для кварцевых вольфрамовых эмиттеров.
QTS	750 Вт	1450 ° С	224 мм	170 мм	10 мм
QTM	1000 Вт	1450 ° С	277 мм	225 мм	10 мм
QTL	1500 Вт	1270 ° С	473 мм	415 мм	10 мм
QTL	2000 Вт	1500 ° С	473 мм	415 мм	10 мм

Двухтрубные инфракрасные излучатели

Наши коротковолновые кварцево-галогенные и кварцево-вольфрамовые излучатели также доступны в двухтрубном исполнении. излучатели в сечениях: 23 х 11 мм и 33 х 15 мм.

С помощью двухтрубного эмиттера можно достичь гораздо более высокой плотности мощности, чем с помощью обычных эмиттеров. Таким образом, эмиттер с двумя трубками предназначен для особенно высоких скоростей процесса. За счет «прямоугольной» дизайн, инфракрасное излучение также оказывает более однородное воздействие на поверхность.

Из-за большего поперечного сечения механическая стабильность двухтрубных излучателей превышает излучатели с одной трубкой.Следовательно, можно изготавливать излучатели большей длины (до 3000 мм).

Подобно излучателям с одной трубкой, излучатели с двумя трубками излучают во всех направлениях. Если это не так желаемые отражающие покрытия из керамики или золота могут быть нанесены для «направления» излучения туда, где оно необходимо.

Двухтрубные излучатели могут изготавливаться как с двухсторонним, так и с односторонним подключением. Это означает значительное упрощение конструкции, особенно в приложениях с ограниченным пространством.

Излучатели с двумя трубками

идеально подходят, например, для сушки краски в автомобильной промышленности или для экстремальные тепловые испытания, например в аэрокосмической промышленности. Поскольку электрическая подключенная нагрузка преобразуется в лучистое тепло практически без промедления, радиаторы достигают максимальной температуры за секунды.

Двухтрубные радиаторы изготавливаются исключительно в соответствии с требованиями наших клиентов. Минимальное количество заказа – 10 штук.

Как и все поставляемые нами нагревательные элементы, двухтрубные радиаторы, естественно, также имеют знак CE.

Стандартные двухтрубные инфракрасные излучатели

Опции для двухтрубных инфракрасных излучателей

Подключение: одностороннее или двустороннее
Длина волны: короткая волна или быстрая средняя волна
Цвет: прозрачное стекло
Покрытие: отражающая керамика или золото
Термопара: невозможно
Крепление: через соединение
Размер: 23 x 11 мм или 33 x 15 мм, макс. длина 3000 мм
Форма: на заказ, мин. радиус изгиба: 150 мм
Напряжение / мощность: на заказ

Коротковолновые ИК-системы и аксессуары

Устройства FAST-IR

Стандартизированным устройством для использования кварцевых галогеновых или кварцевых вольфрамовых излучателей является устройство FAST-IR .Отражатели устанавливаются в легкий, но прочный шкаф со встроенной аэрацией. Агрегаты могут использоваться в различных универсальных применение: от сушки краски до предварительного нагрева фольги до печати или термоформования тканей, кожи и синтетической кожи. в мебельной и автомобильной промышленности.

Оба типа коротковолновых излучателей, кварцево-галогенные с поддерживаемой катушкой или кварцево-вольфрамовые со звездообразной катушкой могут использоваться в наших устройствах Fast-IR.

Установленные осевые вентиляторы рассчитаны на продолжительную работу. Помимо охлаждения отражателей и излучателей направленным воздушным потоком также служит для удаления влаги и газов, возникающих при работе с оборудованием, которые могут нарушить процесс нагрева.

В дополнение к стандартным размерам мы также производим блоки различных размеров по запросу. Для более крупных систем можно соединить несколько устройств Fast-IR.

Тип	Размеры	Излучатели	Мощность (при 240 В)	Плотность мощности	Чертежи
FastIR 305	305 x 305 x 150 мм	QTM или QHM, 1000 Вт	4 излучателя: 4 кВт 5 излучателей: 5 кВт	4 кВт »43 кВт / м² 5 кВт» 54 кВт / м²	Рисунок Рисунок
FastIR 500	500 x 500 x 150 мм	QTL или QHL, 1750 Вт, 2000 Вт	6 излучателей: 12 кВт 7 излучателей: 14 кВт	12 кВт »48 кВт / м² 14 кВт» 56 кВт / м²	Рисунок Рисунок

Контроль

Для коротковолновых кварцевых излучателей было разработано управление на основе ПЛК с помощью высокопроизводительных полупроводниковых реле.Помимо стандартной технологии управления, он также оснащен программой предварительного нагрева для излучателей, резервным управлением, а также управлением после запуска для вентиляторов блоков FAST-IR. Им также можно управлять с помощью предустановки времени. ЖК-дисплей гарантирует простоту использования.

Принадлежности

Держатели R7s

Если вы не хотите использовать наш отражатель, вы можете заказать держатели R7s отдельно.Вы можете использовать их до 250 В или 8 А и температуры макс. 350 ° С. Они имеют кабель из ПТФЭ 190 мм (макс. 250 ° C) и крепежный винт M4.

Лиру-держатели

Для крепления излучателей с плоскими керамическими соединениями (ЛирУ).

Отражатели

Для стандартных излучателей мы можем поставить соответствующие отражатели из алюминизированной стали. Установка очень проста: прикручиваем рефлектор, закрепляем излучатель, готово.Специальные конструкции могут быть изготовлены без проблем.

Эти отражатели также могут быть изготовлены из нержавеющей стали. Отражатели комплектуются держателями R7s и соединительными проводами.

Тип	Соответствие	Размер
QTSR	QTS / QHS	247 x 62 мм
QTMR	QTM / QHM	302 x 62 мм
QTLR	QTL / QHL	497 x 62 мм

Загрузки:

Глава Инфракрасные обогреватели
Бесконтактный нагрев, различные длины волн: Прямой нагрев материалов и поверхностей.Мы предлагаем огромный стандартный ассортимент для каждого типа инфракрасного излучения в различных моделях.

Это тоже может вас заинтересовать:

Средневолновые кварцевые излучатели – Электронагревательные элементы

В средневолновых кварцевых излучателях нагревательная спираль нагревает трубку из кварцевого стекла и, таким образом, активирует продукт.В зависимости от температуры можно увидеть свечение от темно-красного до ярко-оранжевого.

В средне- и длинноволновом инфракрасном диапазоне кварцевые инфракрасные излучатели имеют диапазон излучения, который можно сравнить с керамическими. излучатели. Коэффициент излучения коротких волн ниже 3 мкм, который есть только в кварцевых инфракрасных излучателях, имеет значение. Таким образом Области применения обоих типов излучателей различны, несмотря на множество совпадений. Благодаря меньшей массе они короче. время реакции и поэтому рекомендуются также для циклических или часто прерываемых рабочих процессов.Однако кварцевые излучатели механически более восприимчивы и не подходят для пыльных или химически агрессивных сред. Мы различаем кассеты и индивидуальные пробирки.

Недавно наш партнер по сотрудничеству EUCOPET для инфракрасной технологии Ceramicx инвестировала в  новая система лазерной маркировки. Эта система позволяет маркировать заднюю часть кварцевого эталона и столбчатые элементы с более четким и подробным описанием продукта.Процесс будет свернут по всем кварцевым элементам в первом полугодии 2021 года.

Выберите один из наших средневолновых кварцевых излучателей между этими моделями:

Кварцевые кассеты

Кварцевые кассеты генерируют полезную длину волны от 1,5 до 8 мкм и, таким образом, излучают свечение во время работы.Корпус изготовлен из алюминизированной стали и имеет отличные характеристики отражения.

Установка обычно выполняется с помощью болтов с резьбой M5. Для совместимости с керамическими эмиттерами кварцевые эмиттеры могут быть изготовлены с клеммной колодкой.

Кассета обычно включает семь трубок. По запросу в среднюю трубку может быть установлена термопара.

Кварцевые кассеты стандартные

Присоединение: грифель 100 мм
Цвет: белое стекло
Термопара: тип K
Крепление: болт с резьбой M5
Размер: см. Таблицу
Напряжение / мощность: 230 В / см. Таблицу

Кварцевые кассеты вариант

Присоединение: возможна другая длина
Цвет: нет
Термопара: нет
Крепление: клеммная колодка с пружиной и зажимом
Размер: нет
Напряжение / мощность: возможно другое

Тип	Размеры	Мощность
* согласно UL
FQE F ull Q uartz E lement Чертеж: FQE	247 x 62,5 x 22 мм	150 Вт 250 Вт 400 Вт * 500 Вт * 650 Вт * 750 Вт * 1000 Вт *
PFQE P illar F ull Q uartz E lement Чертеж: PFQE	247 x 62,5 x 22 мм	150 Вт 250 Вт 400 Вт * 500 Вт * 650 Вт * 750 Вт * 1000 Вт *
HQE H alf Q uartz E lement Чертеж: HQE	124 x 62,5 x 22 мм	150 Вт 250 Вт 325 Вт 400 Вт 500 Вт
PHQE P illar H alf Q uartz E lement Чертеж: PHQE	124 x 62,5 x 22 мм	150 Вт 250 Вт 325 Вт 400 Вт 500 Вт
QQE Q uarter Q uartz E lement Чертеж: QQE	62,5 x 62,5 x 22 мм	150 Вт 250 Вт
SQE S quare Q uartz E lement Чертеж: SQE	124 x 124 x 22 мм	150 Вт 250 Вт 400 Вт 500 Вт 650 Вт 750 Вт 1000 Вт

Трубки из кварцевого стекла

Наши средневолновые инфракрасные трубки из кварцевого стекла изготавливаются по индивидуальному заказу.Например, они используются в тостерах или радиационных плитах в сушильных установках. Как показано на рисунке, существуют различные варианты подключения. Трубки из кварцевого стекла доступны как светлые или темные излучатели и подходят только для горизонтальной работы.

Стандартные трубки из кварцевого стекла

Подключение: –
Цвет: белое стекло
Термопара: невозможно
Крепление: –
Размер: Ø 10/11/13 мм – длина макс.1000 мм
Напряжение / мощность: –

Трубки из кварцевого стекла вариант

Подключение: разн.
Цвет: –
Термопара: нет
Крепление: разное
Размер: разные
Напряжение / мощность: разн.

Излучатели STQH

Излучатели STQH представляют собой гнутые трубки из кварцевого стекла, которые обычно используются в инфракрасных плитах в процессах термоформования.Используемая длина излучаемой волны составляет 1,5 – 8 мкм. Их всегда нужно устанавливать горизонтально. Возможна поставка специальных держателей для излучателей.

Стандартные излучатели STQH

Присоединение: грифель 100 мм
Цвет: белое стекло
Термопара: невозможно
Крепление: Зажим STQH
Размер:
Напряжение / мощность: 230 В / 150 – 650 Вт

STQH Излучатели вариант

Присоединение: возможна другая длина
Цвет: нет
Термопара: нет
Крепление: доступно специальное крепление
Размер: возможны другие
Напряжение / мощность: возможно другое

Термопара

Также мы можем установить термопару в кварцевые кассеты.Он будет установлен в середине семи кварцевых трубок. Обычно это термопара типа K (NiCr-Ni), но возможна и тип J (Fe-CuNi). Термопару нельзя устанавливать в трубках из кварцевого стекла и эмиттерах STQH.

Принадлежности

Керамические клеммные колодки

Керамическая клеммная колодка предназначена для использования в распределительных системах с перемычкой или доступна со вставками из нержавеющей стали для прямого подключения.

Базз-бары

Buzz Bars (8 x 2,0 мм) можно использовать с керамическими клеммными колодками для создания гибкой и не требующей обслуживания системы распределения энергии.

V-образные зажимы

Может использоваться для подключения силовых выводов к распределительным системам шинопровода в сочетании с фиксирующим винтом (входит в комплект).

Загрузки:

Глава Инфракрасные обогреватели
Бесконтактный нагрев, различные длины волн: Прямой нагрев материалов и поверхностей.Мы предлагаем огромный стандартный ассортимент для каждого типа инфракрасного излучения в различных моделях.

Это тоже может вас заинтересовать:

Кварцевый нагревательный шкаф с инфракрасным излучателем

от китайского производителя, завода, завода и поставщика на ECVV.com

Экспортные рынки:	Северная Америка, Южная Америка, Восточная Европа, Юго-Восточная Азия, Африка, Океания, Средний Восток, Восточная Азия, Западная Европа
Место происхождения:	Цзянсу в Китае

Краткие сведения

Тип: Детали электрического нагревателя
Название бренда: WYheater
Тип: инфракрасный обогреватель
Напряжение: 110-230в
Материал: кварц, инколой 800
Масса: Индивидуальный
Номер модели: 606
Гарантия: 1 год
Источник питания: электрический
Диапазон температур: 0-750C / 32-1382F
Состояние: новый
Цвет: прозрачный
Изоляционный материал: Порошок Mgo
Масса: Окончательный размер
Форма: индивидуальный
Вт: 100-800 Вт
Размер: 246×60,122×60,122×122,60×60

Технические характеристики

Кварцевый нагревательный шкаф с инфракрасным излучателем

Кварцевые инфракрасные излучатели тепла обеспечивают излучение средней длины волны, они состоят из ряда кварцевых трубок, идущих параллельно друг другу в корпусе с высокой отражающей способностью.
Из-за короткого времени отклика излучатели рекомендуются для высокотемпературных, циклических или часто прерываемых процессов. Они доступны в виде ИК-кассет или одной инфракрасной трубки, могут быть установлены таким же образом. Рекомендуемое расстояние излучения от нагревателя составляет от 100 мм до 200 мм.

Приложения
1). Автомобилестроение: грунтовка / цвет / ясность / порошковое покрытие, устранение морщин сиденья, формирование вкладыша головы
2). Пластмассы: заварка, вакуумное формирование, размягчение, отверждение, сушка
3). Печать: сушка чернил, шелкография, привязки, сушка клея
4).Еда: Выпечка, Browning, обезвоживание, пастеризация
5). Электроника: Пайка обратного потока, Сушка воды, Шелкография
6). Текстиль: сушка паутины, отделка, предварительная усадка
7). Стеклокерамика: безопасное стекло с подогревом, сушка зеркал, сушка фритты
8). Ферма: обогрев помещений, инкубирование, брудеры

Короткие и средневолновые кварцевые трубки галогенные и T3

ИНФРАКРАСНЫЕ ОБОГРЕВАТЕЛИ

Кварцевая трубка / T3

Protherm, LLC объединила усилия с Fannon Products, LLC, которая производит более 1000 различных высококачественных и недорогих кварцевых инфракрасных ламп.У нас есть возможность установить их качественные средневолновые и коротковолновые кварцевые трубки в нагреватели и печи различных размеров и форм. Все эти кварцевые трубки могут изготавливаться практически любой длины, мощности, напряжения и с различными концевыми заделками. Fannon использует конструкцию «труба в трубе» со встроенным золотым отражателем, известным как «золотарник», который направляет инфракрасную энергию туда, где она необходима.

Преимущества Golden Rod
Gold зарекомендовал себя как лучший отражатель инфракрасного излучения.Стандартная инфракрасная лампа излучает инфракрасное излучение на 360 градусов. тепловой рисунок, таким образом полагаясь на вторичный отражатель для направления более половины инфракрасного излучения по направлению к нагреваемому объекту. Вторичный отражатели быстро загрязняются и становятся неэффективными. Продукция Fannon, ООО производит инфракрасные лампы со встроенным золотым отражателем. встроен в лампу, что делает лампу направленной и предлагает явные преимущества:

23.На 5% эффективнее стандартной лампы с вторичным отражателем
Практически 100% инфракрасной энергии направляется на нагреваемый объект с минимальными потерями
Устраняет необходимость в дорогостоящих, тяжелых и неэффективных вторичных отражателях
Модернизация устаревшего оборудования и повышение эффективности излучения
Обеспечивает охлаждение внутренних поверхностей оборудования и окружающего оборудования
Повышение эффективности позволяет снизить мощность лампы, увеличивая срок ее службы.
Могут быть сгруппированы вместе для очень высокой плотности мощности
Удельные углы рассеяния ИК-излучения от ламп
Защелкивающаяся конструкция для быстрой и легкой установки; никаких проводных соединений не требуется

Средневолновые инфракрасные лампы Goldenrod
Средневолновые инфракрасные лампы Goldenrod представляют собой направленные лампы с собственным встроенным отражателем.Инфракрасная энергия рассеивается из трубки в одном направлении без необходимости во внешнем отражателе. Золотой отражатель нанесен на кварцевую трубку, которая направляет энергию на незавершенную работу. Отражатель не может загрязняться, потому что он является неотъемлемой частью продукта. Некоторые особенности направленной средневолновой инфракрасной лампы Goldenrod:

Доступны практически любой длины, мощности и напряжения
Может работать в горизонтальном и / или вертикальном положении
Доступны различные устойчивые сплавы для работы при температуре до 2000 градусов по Фаренгейту
Доступен в прозрачном или полупрозрачном кварцевом исполнении, однотрубный или двухтрубный
Длительный срок службы – до 10 000 часов фактического времени горения
Достаточно быстрый тепловой отклик для точного управления
Сохранения 23.Расход энергии 5% по сравнению со стандартными ИК-лампами
Встроенный отражатель обеспечивает более высокую температуру внутренних поверхностей оборудования и окружающего оборудования
Доступна конструкция с защелкой; никаких проводных соединений не требуется
Доступны специальные углы рассеивания ИК-излучения от лампы
Доступная цена

Стандартные средневолновые инфракрасные лампы
Fannon Products, LLC будет производить стандартные инфракрасные лампы любой длины, мощности и напряжения для новых применений или для замены ламп для любого существующего оборудования.Наше качество – лучшее, а наши цены и доставка не могут быть лучше!

Быстродействующие средневолновые инфракрасные лампы
В тех случаях, когда требуется средневолновое инфракрасное излучение и критически важна тепловая характеристика лампы, Fannon Products, LLC производит быстродействующие средневолновые инфракрасные лампы. Эти лампы доступны в стандартной комплектации или с золотым отражателем и могут быть изготовлены практически любой длины, мощности и напряжения.

Средневолновые инфракрасные лампы с мгновенным включением / выключением
Fannon Products, LLC предлагает средневолновые инфракрасные лампы с мгновенным включением и выключением.Эта лампа в настоящее время доступна с обогреваемой длиной 17,25 дюйма (19,75 дюйма OAL) и длиной 21 дюйм с обогревом (23,75 дюйма OAL). Также доступны нестандартные размеры.

Коротковолновые инфракрасные лампы Goldenrod (конструкция “трубка в трубке”)
Коротковолновая инфракрасная лампа Fannon с золотой подкладкой представляет собой направленную конструкцию, содержащую собственный встроенный отражатель.Инфракрасная энергия рассеивается из трубки в одном направлении, без необходимости во вторичном отражателе. Есть внешняя кварцевая трубка, которая содержит золотой отражатель, который окружает внутреннюю кварцевую трубку. Это обеспечивает воздушное пространство (360 градусов) вокруг внутренней трубы. Это дает много преимуществ для защиты и работы. Некоторые из характеристик коротковолновой направленной лампы Goldenrod:

Мгновенный тепловой отклик для точного управления
Сохранения 23.Расход энергии 5% по сравнению со стандартными лампами
Доступная длина с подогревом: 1 дюйм, 5 дюймов, 8 дюймов, 10 дюймов, 16 дюймов, 25 дюймов, 28 дюймов, 38 дюймов, 40 дюймов, 53 дюймов, 58 дюймов
Одно- или двухтрубное исполнение
Возможна горизонтальная и вертикальная работа
Вольфрамовая нить для температуры горения до 4000 градусов по Фаренгейту
Не требуется вторичный отражатель для направления энергии на производственный процесс
Воздушное пространство обеспечивает превосходный отвод тепла для защиты золотого отражателя
Могут быть сгруппированы вместе для очень высокой плотности мощности
Доступна конструкция с защелкой; никаких проводных соединений не требуется
Встроенный отражатель обеспечивает более высокую температуру внутренних поверхностей оборудования и окружающего оборудования
Доступны специальные углы рассеивания ИК-излучения от лампы
Доступны нестандартные длины, мощность и рабочее напряжение
Долгий срок службы, доступная цена

Стандартные коротковолновые инфракрасные лампы
Fannon Products, LLC продает стандартные коротковолновые инфракрасные лампы для новых применений или для замены ламп для любого существующего оборудования.Доступные длины с подогревом: 5 дюймов, 8 дюймов, 10 дюймов, 16 дюймов, 25 дюймов, 38 дюймов и 58 дюймов. Доступны нестандартные размеры, мощность и напряжение. Наше качество – лучшее, а наши цены и доставка непревзойденны!

Углеродно-кварцевый инфракрасный излучатель с белым покрытием от китайского производителя

Энергосберегающие лампы из углеродного волокна

Энергосберегающие лампы из углеродного волокна Характеристики инфракрасных ламп:

Название продукта	Энергосберегающие из углеродного волокна Лампы инфракрасного обогрева
№ лампы	CFIR332120G
Диаметр одной трубы	33 * 15 мм
Общая длина / длина с подогревом	2120 мм / 2000 мм
Длина кабеля / подключение	500 мм / двухстороннее подключение
Питание / Напряжение	4800Вт / 400В
Требуется клемма / Тип основания	Нет / Керамическое основание Тип B
Цветовая температура / Срок службы	2300K / 10000 часов
Макс.температурные характеристики	До 900 Степень C как максимальное значение

Диапазон длин волн углеродного ИК-нагревателя: 2.5-2,7 мкм.

Прикладная промышленность энергосбережения из углеродного волокна Инфракрасные нагревательные лампы:

Ламинированное стекло Нагревательная печь Трафаретная печать стекла Сушильная машина Коротковолновая инфракрасная печь

Автоматическое сушильное оборудование для печати на стекле ИК-модуль SWIR5002 Духовка для солнечной энергетики

Паяльная машина оплавлением Волновая паяльная машина Пластиковое термоформование машина

блистерная формовочная машина Селективная паяльная машина Струнная сварочная машина

Машина для вытягивания пленки Оборудование PECVD Печь LPCVD Печь для обжига Агломерационная машина

Покраска автомобилей Оборудование для инфракрасного нагрева Печь для порошкового покрытия

0 0
73
0
0
0

0

800

0

000 9008

400

900 9008

15 * 33

02

15 * 33

0 0 900IR 900

Номер детали	Напряжение	Мощность	Двойная трубка	Общая длина	Модель №
Номер детали	v	88 000 900 мм	мм	Золото / белый
1	220	1750	15 * 33	750	750	750	750	750
2	415	1350	15 * 33	1050	CFIR331050G	1200	11 * 23 9008 3	700	CFIR23700G
4	230	1500	15 * 33	800 0
5	230	2000	15 * 33	1200	CFIR331200W
2	2450	15 * 33	1400	CFIR331400G
7	230	3450 000	3450 000 1520	CFIR331520G
8	230	3650	15 * 33	1600	CFIR331600G
4800	15 * 33	2350	CFIR332350G
10	400	1900	CFIR331900G
11	400	4800	15 * 33	3	15 * 33		3 CFIR 000
12	40 0	5350	15 * 33	2100	CFIR332100G
13	400	02 02	2420	CFIR332420W
14	400	6250	15 * 33

Быстродействующий угольный нагревательный элемент

Макс. Длина нагрева 2100 мм;

Макс. Общая длина 2200 мм;

Максимальная выходная мощность: 2000-13000 Вт;

Максимальное напряжение: 600 В;

Средний срок службы Углеродного нагревательного элемента с быстрой реакцией: 10 000 часов

Основная компетенция нашей компании:

1.Опыт производства более 12 лет;

2. 3 инженера-механика и 2 инженера-электрика в составе технической группы;

3. Надежность отдела контроля качества и требования к гарантии качества;

4. Certifacte CE, ROHS, ISO9001 и т. Д.

Прикладная промышленность или машины из углеродного волокна, энергосберегающие Лампы инфракрасного обогрева:

Процесс производства, упаковки и доставки:

Цех пыленепроницаемости:

Фотосессия в деревянном ящике, упаковка и доставка:

Свяжитесь с нами

Название компании: Hefei Quickly Electric Co., Ltd.

Адрес компании: Jiahai Industrial Zone C-34, Xinbengbu Road,

Xinzhan District, Hefei, China

Контактное лицо по продажам: Ares Qian

Техническая поддержка: quick2 (at) ir-heater.com или aries0907 (at) outlook.com

Skype: aries.qian

Whatsapp: + 86-18605655617

400V 6200W Лампа инфракрасного излучения Кварцевый инфракрасный излучатель для Heidelberg F7.170.0771 / 01

400V 6200W Лампа инфракрасного излучения Кварцевый инфракрасный излучатель для Heidelberg F7.170.0771 / 01

The F7.170.0771 / 01 – это высококачественная двухтрубная инфракрасная лампа. Отличается высоким производительность и долгий срок службы. Наши лампы используются в многочисленных обогревательных и сушки аппликаций. Мы производим их из золота и алюминиевой керамики. отражатели сечением 33×15 мм и 23×11. F7.170.0771 / 01 – это Длина 1160 мм, питание 400 В, мощность 6200 Вт. В заводская гарантия 5000 часов.

Инфракрасные лампы для промышленного применения Приложения

1.Инфракрасная тепловая лампа для обогрева

Особенно использовать для патио, навеса, террасы, ресторана, бара, кафе, сада, на открытом воздухе спорт, стадионы, церкви, мастерские, фабрики, дом, ферма, теплица.

2. Инфракрасная лампа для выдува ПЭТ-бутылок

Отражатель лампы направляют инфракрасное тепло вперед в том направлении, где оно находится требуется, уменьшая потери тепла в тыл и улучшая эффективность.На поверхность лампы нанесено световозвращающее покрытие, обычно покрывает 180 ° кварцевой трубки. Излучается инфракрасное тепло вперед через кварцевую трубку или отражается от задней части трубку, чтобы затем пройти спереди. Инфракрасные тепловые лампы с отражающее покрытие или прозрачная тепловая лампа могут использоваться в различных машинах.

* Коротковолновая прозрачная инфракрасная тепловая лампа
* Короткая -волновая белая инфракрасная тепловая лампа
* Золотая коротковолновая инфракрасная тепловая лампа

3.Инфракрасная лампа для обогрева печатного оборудования

4. Инфракрасная лампа для сушки краски

* Коротковолновая белая лампа
* Золотая коротковолновая лампа
* Рубиновая коротковолновая лампа
* Коротко-средневолновая лампа с рубиновым кожухом

5. Инфракрасная лампа для систем сушки

6. Инфракрасная лампа для промышленного производства

4.FAQ

1. Вы фабрика или торговая компания?
ср профессиональная фабрика инфракрасных нагревательных ламп и кварцевого стекла продукция с 1997 года. У нас более 80 опытных рабочих.

2. Можно мне образцы? Это бесплатно?
Да, Мы рады предложить вам образцы для проверки и проверки качества. Образцы бесплатны, если есть на складе; вам просто нужно нести доставку Стоимость. Для образцов без запасов мы будем взимать плату за образцы соответственно.

4. Как долго я могу получить коммерческое предложение? А образцы?
Обычно цены будут указаны в течение 24 часов после вашего запроса. Что касается образцы, это займет около 5-7 дней. Если это специальное индивидуальное отопление лампы, время, необходимое для образцов, может быть больше.

5. Каковы ваши сроки доставки?
Мы принимаем FOB, CIF, EXW и т. Д. Пожалуйста, выберите наиболее удобный и экономичный вариант.

6. Как насчет сроков для массового производства?
Это зависит от количества заказа и сезона, в который вы размещаете заказ.Время выполнения заказа обычно составляет от 10 до 15 дней.

7. Предоставляете ли вы гарантию на продукцию?
Да, Это должно быть. Гарантия 2 года на обогреватели и 5000-8000 часов на нагревательные лампы. Если это индивидуальная нагревательная лампа или нагревательный элемент, мы подтвердите с вами гарантийный срок в официальном предложении вместе с техническая спецификация.

Наши лампы для инфракрасных обогревателей соответствуют стандартам CE и ROHS, у нас есть строгий контроль качества, чтобы убедиться, что каждая инфракрасная лампа идеальна!

Donghai Young Light Optical Technology Co., ООО является профессиональным производителем, специализирующимся на производстве инфракрасных нагревательные лампы старше 15 лет. Все наши инфракрасные обогревательные лампы могут соответствовать стандарт тестирования CE, RoHS. Изготовление на заказ доступно в нашем завод, такая же спецификация, как у HERAEUS, DR. FISCHER, GE, PHILIPS и др.

ср. также предоставляют услуги OEM / ODM различных конструкций инфракрасных нагревательных ламп, а также обеспечить хорошее качество и своевременную доставку. Наши нагревательные лампы экспортируется в более чем 50 стран, включая Германию, Великобританию, США, Мексику, Бразилия, Египет, Турция, Южная Корея и другие страны Азии.Мы производим однотрубных инфракрасных нагревательных ламп и двухтрубных инфракрасных нагревательных ламп и искренне готовы сотрудничать с предприятиями со всего мира для реализации беспроигрышной ситуации.

Если вы хотите сделать заказ или у вас есть вопросы, пожалуйста, предоставьте следующее технические параметры или сообщите нам свои запросы на отопление, мы вам ответим в течение 24 часов.

Общая длина LT =?
Обогреваемая длина LH =?
Напряжение =?
Мощность =?
Поперечное сечение = 23 × 11 мм или 33 × 15 мм
Отражатель = золотая или белая керамика
Положение горения = горизонтальное или вертикальное
Тип лампы или оригинальная фотография

Излучатель 230V 2000W иК кварцевой трубки средней волны

для нагревать и сушить

1. Описание продукта

Средневолновые кварцевые инфракрасные обогреватели отлично подходят для обогрева поверхностей и сушки лакокрасочных покрытий, красок, лаков, клеев, а также при обработке пластиковых листов и пленок. Они доступны в прозрачной или непрозрачной кварцевой трубке с золотым или керамическим отражающим покрытием, которое фокусирует излучаемую энергию на подложку.

2. Принцип инфракрасного нагрева – Излучение и согласование длины волны

Важность согласования длины волны между объектом и инфракрасными излучателями

Учитывая следующее, мы можем реализовать нагрев и сушку в более короткие сроки с меньшими затратами энергии, но получить хорошая производительность при инфракрасном излучении, которое точно соответствует характеристикам поглощения продукта

3.Применение

Нагрев ПЭТ-преформ в машинах для формования с раздувом

Отверждение порошкового покрытия

Отверждение смол, сушка резинового покрытия

Клеи – Конечная полимеризация

Пищевая промышленность – Пастеризация / Стерилизация

Бумажная промышленность – Контроль влажности

Промышленная сушка , Лаки, крашение

Полупроводниковая промышленность – Нагревание пластин

Печать – Сушка печатной краски в трафаретных и офсетных машинах

Сварка пластмасс

Сушка водоотталкивающего покрытия на ткани

Тиснение и ламинирование текстиля

4.Почему выбирают нас

1. Материалы, используемые для наших ламп, имеют одобрение качества UL Test

2. Мы производим инфракрасные лампы более 10 лет, и у нас есть опытные работники, половина из них работали на нас более 5 лет

3. Мы являемся фабрикой, поэтому мы можем напрямую контролировать дату доставки, материалы и качество

4. В случае любых повреждений, вызванных исключительным человеческим фактором в течение гарантийного срока, мы доставим замену в течение 3-5 рабочих дней после подтверждения

5.Безопасная упаковка для защиты ламп от поломки при транспортировке

6. Мы бесплатно предоставим вам патрон лампы (2 зажима на 1 лампу)

7. Различные способы оплаты, такие как банковский перевод, PayPal, Western Union

8. Предоставляемые способы доставки, включая DHL, FedEx, TNT, UPS, воздух, море

Наши лампы инфракрасного обогревателя соответствуют стандартам CE и ROHS, у нас есть строгий контроль качества, чтобы убедиться, что каждая инфракрасная лампа идеальна!

Служба образцов

Некоторые образцы бесплатны, покупатель берет на себя расходы по доставке.

Индивидуальное обслуживание

1. Все наши инфракрасные обогревательные лампы изготавливаются по индивидуальному заказу в соответствии с вашими уникальными практическими запросами, профессиональные специалисты индивидуально обслуживают вас и с самого начала могут настроить инфракрасную лампу на 1 шт. Для проверки качества.

2. Мы предлагаем услуги OEM, мы можем напечатать ваш логотип на инфракрасных нагревательных лампах в соответствии с вашими требованиями.

Послепродажное обслуживание

Гарантийное время коротковолновой инфракрасной лампы: 5000 часов

Гарантийное время инфракрасной лампы из углеродного волокна: 10 000 часов

Гарантийное время средневолновой инфракрасной лампы: 20 000 часов

Во время Гарантийный срок, любая проблема качества, не связанная с искусственным воздействием, после подтверждения, мы немедленно отправим новую замену бесплатно.

Метки продукта:

Промышленная вентиляция в Москве строительство монтаж в Подольске

Кварцевый инфракрасный нагреватель ORION FQE 500W, до 750°С

6.4. Инфракрасные излучатели

Виды инфракрасных обогревателей и их технические характеристики

Необычно, но факт

Технические характеристики

Виды

Электрические

Газовые

Дизельные, керосиновые и иные

Классификация по длине волн

Преимущества и недостатки

Инфракрасный свет

В чем таится реальная опасность?

Методы лечения

Виды инфракрасного излучения:

2.3 Видимое излучение

Сферы применения инфракрасного излучения

Источники инфракрасного излучения

Что такое инфракрасный обогревательcolor

Устройство инфракрасного обогревателяcolor>

Диапазон волны инфракрасного излученияcolor>

Как рассчитать и выбрать инфракрасный обогреватель

Применение инфракрасного излучения

Правильный выбор инфракрасного обогревателя

Обогревательные приборы

Выводы и полезное видео по теме

Масляные обогреватели

Тепловентиляторы

Конвекторы

Инфракрасные обогреватели

Выводы

Коротковолновые кварцевые излучатели – Электронагревательные элементы

Кварцевые галогенные излучатели

Кварцевые галогенные излучатели стандартные

Опция кварцевых галогенных излучателей

Кварцево-вольфрамовые излучатели

Стандартные кварцевые вольфрамовые излучатели

Кварцево-вольфрамовые излучатели вариант

Двухтрубные инфракрасные излучатели

Стандартные двухтрубные инфракрасные излучатели

Опции для двухтрубных инфракрасных излучателей

Коротковолновые ИК-системы и аксессуары

Устройства FAST-IR

Контроль

Принадлежности

Держатели R7s

Лиру-держатели

Отражатели

Загрузки:

Это тоже может вас заинтересовать:

Средневолновые кварцевые излучатели – Электронагревательные элементы

Кварцевые кассеты

Кварцевые кассеты стандартные

Кварцевые кассеты вариант

Трубки из кварцевого стекла

Стандартные трубки из кварцевого стекла

Трубки из кварцевого стекла вариант

Излучатели STQH

Стандартные излучатели STQH

STQH Излучатели вариант

Термопара

Принадлежности

Керамические клеммные колодки

Базз-бары

V-образные зажимы

Загрузки:

Это тоже может вас заинтересовать:

от китайского производителя, завода, завода и поставщика на ECVV.com

Краткие сведения

Технические характеристики

Короткие и средневолновые кварцевые трубки галогенные и T3

Углеродно-кварцевый инфракрасный излучатель с белым покрытием от китайского производителя

0

0730 00

0

0

0

0

0
73
0
0
0
