Светодиодная герметичная лента гибкая торцевого свечения, с вертикально расположенными светодиодами

Добавлено 28.07.10

Герметичные светодиодные ленты (герметичные гибкие линейки) в своей основе имеют длинную тонкую печатную плату из волокнистого материала повышенной прочности. Благодаря этому они обладают исключительной гибкостью и могут быть использованы для подсветки светодиодных объемных букв любого шрифта. Светодиодную ленту такого типа можно, например, легко завязать в узел. Тем не менее, не следует прилагать слишком больших усилий (как впрочем, и при сгибании или скручивании), так как при этом могут быть повреждены точки, в которых светодиоды припаяны к печатной плате, и контакт может быть нарушен.



Светодиодные ленты данного типа могут использоваться как в помещениях, так и на улице при любых погодных условиях. Феноменальная гибкость и герметичность значительно расширяют область их применения (они работают даже в воде). Благодаря вертикальному расположению светодиодов и связанным с этим внешним сходством, их часто называют “пулеметными” лентами”. Ленты могут быть с легкостью использованы для внутренней засветки объемных букв малых размеров и малой глубины, с малой шириной штриха (с тонкой ножкой). Подкупает простота монтажа, а также абсолютная электробезопасность в процессе эксплуатации. При соблюдении герметичности электрических соединений, такие буквы или знаки могут работать на улице практически в любых климатических условиях.

В качестве контр-ажурной подсветки светодиодные герметичные ленты могут составить достойную конкуренцию тонким неоновым трубкам, эксплуатация которых, особенно в зимний период, очень часто является проблематичной.

Но светодиодная лента или светодиодная линейка прекрасно подойдет не только для малых или миниатюрных изделий. Уже сегодня они используются для изготовления букв и знаков больших (и очень больших) размеров для фасадов зданий и крышных установок.

Расположенные рядами с интервалом 100 мм, ленты дают равномерную и достаточно яркую засветку (при глубине изделия 140 – 150 мм).

Под заказ могут быть поставлены светодиодные герметичные ленты несколько иного плана, специально разработанные для засветки больших лицевых панелей. Светодиоды в таких линейках расположены с шагом  40 – 50 мм. Видимый угол свечения до 120 градусов.

Технология изготовления сводится к следующему: в лицевых панелях (буквах, знаках или иных плоскостях) фрезеруются отверстия с шагом, соответствующим шагу светодиодов ленты, и диаметром, совпадающим с диаметром светодиодов. Отверстия располагаются в шахматном порядке. Светодиодные линейки крепятся с обратной стороны, светодиоды вставляются в отверстия лицевой панели. Таким образом, получается поверхность, усеянная светодиодами в герметичной оболочке. Затем линейки подключаются к низковольтным стабилизированным источникам питания также герметичным. В результате, наблюдатель находящийся на расстоянии 10 – 15м увидит светящуюся плоскость с прекрасной равномерной засветкой.

Стоит также сказать несколько слов об использовании светодиодных герметичных лент в быту. Данное изделие может быть с успехом использовано в качестве подсветки в кухонной и комнатной мебели, в качестве ночного и декоративного освещения жилых помещений, а также в ванных и туалетных комнатах. Гибкость, герметичность и полная электробезопасность говорят сами за себя.

Таким образом, области применения герметичных светодиодных лент могут быть весьма разнообразны и обширны, образуя немалый простор для фантазии людей, работающих как в техническом, так и в художественном направлениях.

Технические данные

В лентах используются светодиоды цилиндрической формы диаметром 4 мм с округлой вершинкой и светодиоды диаметром 5 мм с плоской вершинкой. Ленты длиной 350 мм содержат 33 светодиода, ленты длиной 1,03 метра содержат 99 светодиодов. Угол свечения светодиодов с округлой вершинкой составляет 60 градусов, угол свечения светодиодов с плоской вершинкой составляет 110 градусов.

Герметичные гибкие светодиодные ленты одноцветные (белого, желтого, красного, зеленого и синего свечения)

Напряжение питания – 12 Вольт.
Потребляемая мощность PL-33-60 и PL-33-110 (33 светодиода) – 2.64 Вт.
Потребляемая мощность PL-99-60 и PL-99-110 (99 светодиодов) – 7.92 Вт.

Заказать товар в интернет-магазине



Герметичные гибкие светодиодные RGB ленты (36 светодиодов)

Напряжение питания – 12 Вольт.
Максимальная потребляемая мощность – 2,88 Вт (0,96 Вт/канал).
Управление – контроллер RGB.
Последовательно могут быть подключены не более 9 лент.

Заказать товар в интернет-магазине



Крепление светодиодных гибких лент

Самым простым способом крепления светодиодных гибких лент является способ их установки в специальные пластмассовые держатели, которые, в свою очередь, можно легко прикрепить к любой поверхности с помощью двусторонней липкой ленты, при помощи клея, либо саморезами или заклепками.

Схема подключения герметичных одноцветных светодиодных лент

Схема подключения герметичных одноцветных светодиодных лент в общих чертах выглядит так, как показано на рисунке. Светодиодные ленты подключаются параллельно к питающей линии, идущей от блока питания. Из 33-х диодных лент можно сделать одну линию, подключая их последовательно, но не более трех штук.

Последовательное соединение большего количества светодиодных лент не рекомендуется, так как яркость светодиодов в лентах, подключенных после третьей, будет уменьшаться из-за падения напряжения питания на предыдущих лентах.

При соблюдении основного принципа ясно обозначенного в данной схеме, допустимы любые схемные построения, необходимость в которых может возникать при реализации тех или иных проектов.

В случае необходимости, светодиодная лента может быть разделена на отрезки, содержащие по 3 светодиода, которые могут функционировать отдельно или могут быть вновь последовательно соединены в цепь при помощи пайки.

Для восстановления герметичности мест пайки используется силиконовый герметик. Общее количество светодиодов при подобном соединении не должно превышать 99 штук в одной линии.

Чтобы избежать ухудшения яркости свечения светодиодов в лентах, которые, в силу каких-либо технических условий проекта, могут находиться на значительном удалении от блока питания, сечение проводов линии от блока питания до светодиодных лент должно быть выбрано таким образом, чтобы падение напряжение на конце линии не превышало 0,5 Вольт.

Сечение провода от удаленного блока питания должно быть тем больше, чем больше протяженность линии, и чем больше нагрузка, подключенная к данной линии.

Более подробно о вычислении сечения проводов от блока питания к нагрузке читайте здесь.



По техническим вопросам, а также по вопросам приобретения предлагаемой продукции, обращайтесь к менеджерам нашей компании.

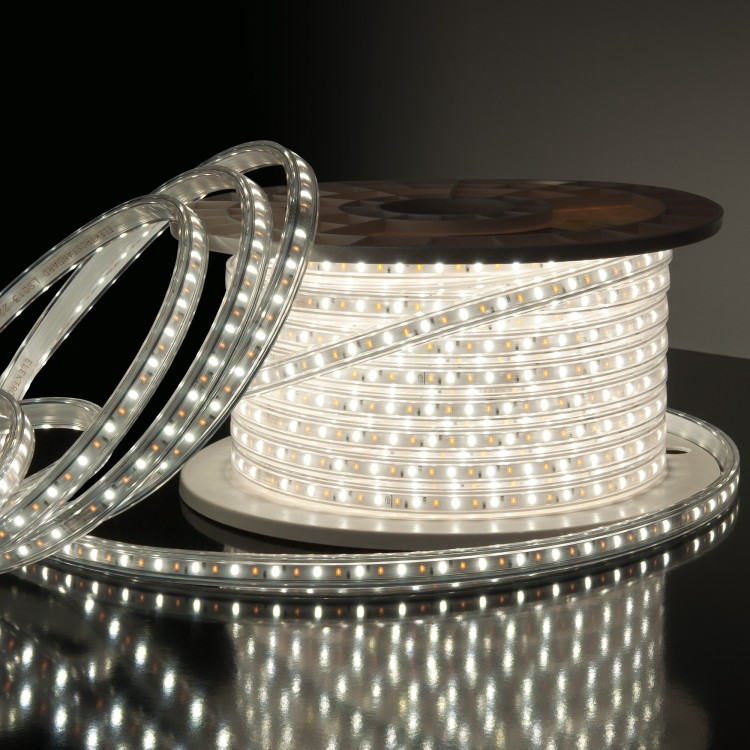

Лента 5050 144 Led IP33 White (B-класс)
