Максимальная длина коаксиального дымохода для газового котла: Длина коаксиального дымохода | Длины дымоходных труб

Содержание

Длина коаксиального дымохода | Длины дымоходных труб

Наиболее распространённый и простой вариант монтажа коаксиального дымохода — вывод коаксиальной трубы через стену помещения (горизонтальный дымоход). Согласно существующим нормам и правилам, длина коаксиального дымохода при горизонтальной установке не может быть безграничной — как правило (за редким исключением) в среднем она составляет 4 метра. Справедливости ради нужно сказать, что существуют газовые котлы, для которых допускается длина коаксиальной трубы и до 8-10 метров. Однако, подобные теплогенераторы имеют очень высокую стоимость и редко встречаются на практике.
Итак, длина коаксиальной трубы напрямую зависит от мощности и технических характеристик газового котла, количества разнонаправленных участков в системе дымоудаления (использование колен, отводов) и т.д. Самый правильный способ не ошибиться с протяженностью системы — придерживаться информации, которая указана в техническом паспорте газового котла — в этом документе всегда прописана и оптимальная длина дымохода для данного конкретного устройства.

Чтобы правильно рассчитать длину дымохода необходимо учитывать и ещё один важный момент.
Довольно часто встречаются случаи, когда дымоходной трубе необходимо изменить своё направление (например, обогнуть какое-либо препятствие), то есть когда нужно организовать поворот коаксиального дымохода. Для этого в системе дымоудаления используются специальные поворотные элементы дымохода — отводы (поворотные колена). И в таких ситуациях нужно знать, что максимальная длина коаксиального дымохода напрямую зависит от количества таких элементов в системе. Дело в том, что колена и отводы создают дополнительное сопротивление дымовым газам и воздушным массам. Поэтому допустимая длина коаксиального дымохода в случае применения подобных поворотных элементов определяется следующим образом:

Отвод 90 градусов уменьшает длину коаксиальной трубы на 1,0 метр;
Отвод 45 градусов уменьшает длину коаксиальной трубы на 0,5 метра;

(Стартовое колено на выходе из самого котла здесь не учитывается!)

Соответственно, для ответа на вопрос «какой длины может быть коаксиальный дымоход?» необходимо обязательно ознакомиться с технической документацией, а также учитывать количество разнонаправленных участков (углов) в системе дымоудаления. По общим рекомендациям при организации коаксиального дымоудаления в принципе не рекомендуется использовать более 2-х колен (это считается оптимальным вариантом). Если всё же при обустройстве дымоотвода без коаксиальных отводов обойтись нельзя, то в таких ситуациях длина коаксиального дымохода для газовых котлов не должна быть больше 3-х метров.
Итак, мы выяснили, что максимальная длина коаксиальной трубы при горизонтальном монтаже напрямую зависит от количества углов (поворотов) в системе и должна соответствовать рекомендациям, указанным в техпаспорте котла.
Несколько слов нужно сказать о длине коаксиального дымохода на улице, то есть про наружный участок системы дымоудаления.

Минимальная длина коаксиального дымохода (длина наружного участка трубы) должна быть больше 30 см. Здесь, прежде всего, необходимо руководствоваться характеристиками самой системы (у разных моделей минимальная длина трубы, выходящей на улицу, может варьироваться). Во внимание также принимается и расположение соседних строений и объектов (расстояние до стоящего рядом здания), наличие деревьев, заборов и т.п.
Отвод продуктов горения при работе газового котла с закрытой камерой сгорания может осуществляться с помощью коаксиального дымохода, установленного и вертикально — когда вертикальная коаксиальная труба выводится через крышу. Длина вертикального коаксиального дымохода чаще всего превышает 5 метров. Здесь также необходимо принимать во внимание наличие в конструкции поворотных колен – как и в случае с горизонтальным выводом трубы, при вертикальном дымоудалении не рекомендуется использовать более 2-х углов.
В данной статье мы рассмотрели такое понятие как «длина дымохода» коаксиального типа и выяснили, что этот параметр в большинстве случаев ограничен 5-ю метрами. Для получения большей
длины дымоходных труб
стоит рассмотреть раздельную систему дымоудаления, которая может достигать 30 метров в длину и более.

Если у Вас возникли вопросы по системам дымоудаления для настенных газовых котлов или необходима консультация специалистов — обращайтесь в компанию УТДК! Мы будем рады помочь Вам!
Наш адрес: 195027, г. Санкт-Петербург, Складская ул, дом № 6, корпус Б.
Контактные телефоны:
☎ 8 (800) 302-35-63 — Бесплатно по РФ
☎ 8 (812) 467-35-63 — Розничный отдел
☎ 8 (812) 389-66-42 — Оптовый отдел

Максимальная длина коаксиальных и раздельных дымоходов

Оглавление статьи

Виды дымоходов для газовых котлов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

  • Раздельные
  • Коаксиальные

Коаксиальные дымоходы.


Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Все возможные варианты установки

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

  1. Отведение через стену (самый простой вариант)
  2. Вывод в центральный дымоход типа LAS
  3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:



Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.







Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла



На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.


Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Разделитель для коаксиального дымохода

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

























Длина коаксиального дымохода для газового котла


Максимальная длина коаксиальных и раздельных дымоходов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Все возможные варианты установки

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

  1. Отведение через стену (самый простой вариант)
  2. Вывод в центральный дымоход типа LAS
  3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Разделитель для коаксиального дымохода
Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

  • Отвод  90° укорачивает дымоход на 0,5 метра.
  • Отвод  45° укорачивает дымоход на 0,25 метра.
  • Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Длина раздельного дымохода Вертикальный раздельный дымоход
Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

  • Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
  • Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
  • Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

znayteplo.ru

Коаксиальный дымоход: 4 преимущества

Коаксиальный дымоход обладает компактными размерами и небольшой ценой

В деревянном доме чаще всего стали использовать автономные отопительные система, состоящие из множества элементов. Состав их может видоизменяться в зависимости от того, какой выбран теплоноситель или же, как он будет нагреваться. Стоит заметить, что независимо от материала, использующегося для топки, в котле должна присутствовать система дымоотведения или, другими словами, дымоход. Конструкция может иметь различную конфигурацию, особенности и даже технические характеристики, однако среди многих наиболее востребованной признан коаксиальный дымоход.

Преимущества коаксиальной трубы

Коаксиальная труба для газового котла – это не просто изделие, а конструкция, обладающая массой преимуществ, за счет чего она стала столь востребованной. Высокий КПД обеспечивается за счет отлично нагретого поступающего воздуха.

Характерны компактные размеры, так как не требуется монтаж 2 больших труб, а достаточно одной.

К трубе не требуется монтаж дополнительной вентиляции. Экологичность крайне важна для человека, так как нередко можно встретить тяжелые и дешевые материалы, способные при нагревании выделять токсичные вещества.

Преимущества:

  1. Оптимальная стоимость изделия.
  2. Есть возможность решить проблему с образованием конденсата в дымоходе, так как его попросту не будет.
  3. Снижается расход топлива, если речь идет о бане.
  4. В дымоход поступает холодный воздух, что исключает перегревание дымохода при функционировании котла.

Такое устройство, как вертикальный отвод дыма коаксиального вида, применяется для системы отопления, в которой установлен газовый котел, с закрытой камерой сгорания. Прибор для непосредственного отопления может быть в виде газового котла, конвектора или радиатора. Установка двухконтурного коаксиального дымохода должна проводиться максимально правильно, чтобы не был нарушен принцип работы. Каждый контур отвечает за свою определенную поставленную задачу. Первый требуется для вывода продуктов сгорания из полости топки в котле. Второй предназначается для притока воздуха в полость топки, что обеспечивает эффективное горение.

Именно для того, чтобы была отличная тяга и равномерное сгорание газа, в котле с закрытой камерой сгорания стоит установить коаксиальный дымоход, длина которого по правилам не превышает 2 м. В противном случае, на трубе могут образоваться завихрения, препятствующие выходу продуктов сгорания из топки.

Дымоход коаксиального типа: требования к установке

Для того чтобы установить отопительный котел, в котором закрытая камера сгорания, следует провести монтаж независимой системы отопления, можно задействовать для индивидуального строительства, а также в многоквартирном доме или производственном помещении. Если принято решение об установке коаксиального дымохода, то потребуется соблюдать определенные правила и требования, чтобы устройство проводилось максимально правильно и без оплошностей.

Требования:

  1. Максимальная длина коаксиального дымохода должна быть 2 м, однако не редко требуется удлинить расстояние, если при монтаже проводится Ferolli напольного вида. В таком случае используются соосные дымоходы, длина которых составляет 4-5 м.
  2. Труба должна быть выведена только с использованием горизонтального способа сквозь стену, около которой установлен газовый котел. Длина этого участка вывода составляет 90-100 см.
  3. Если есть надобность в установке тяги принудительного вида, то стоит выбрать вентилятор, в таком случае не понадобится устанавливать вертикальную часть системы.
  4. Вытяжка или выходное отверстие располагается на высоте 2 м от уровня земли, однако до котла должно быть не меньше 1,5 м.
  5. То место, где будет проложен вывод дымохода, должно быть рядом со стеной, на расстоянии в 50 см от окна.

Категорически не желательно устанавливать коаксиальную дымоходную трубу под оконным проемом, но если нет другого варианта, то тогда должно быть расстояние в 1 м. Чтобы устранить конденсат, требуется монтаж соосного дымохода и небольшой наклон трубы.

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

  • Выводятся продукты сгорания;
  • Конструкция дымохода очень проста;
  • Особенность заключается в установке труба в трубе.

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен, соответствуя таким положениям, как нормы СНИП, тщательно продуманным, качественным и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что установить его не сложно, а также не потребуется ряд особых навыков или подготовки, обязательно следование инструкции чтобы не была нарушена технология монтажа. Только таким образом можно быть уверенными в том, что изделие работает исправно и категорически исключено проникновение дыма внутрь помещения.

Этапы:

  1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы должны быть установлены на подножках, а настенные на поверхности наружной стены.
  2. Выходные отверстия на дымоходе должны быть отмечены на поверхности той же стены, около которой будет проводиться установка котла, но только на высоте в 1,5 м. Диаметр места, где планируется расположение дымохода, должен быть немного больше размера самой трубы.
  3. Требуется установка специального присоединительного элемента, посредством которого будет проводиться монтаж отопительного котла и дымохода. Каждый поворот и стык трубы закрепляется специальным крепежным хомутом.

Монтаж коаксиального дымохода категорически запрещается проводить посредством клеящей ленты или герметика. Отверстие в пространстве стены должно быть проложено специальным негорючим утеплителем.

Если в котле установлена принудительная вентиляция, то требуется установить только тот участок дымохода, который горизонтальный.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, причем на 1 дымоход допускается монтаж максимум 2 колен. Монтаж трубопровода на поверхность стены проводится при помощи кронштейнов причем так, чтобы они обязательно присутствовали на каждом стыке. В окончании коаксиального дымохода нежелательно проводить монтаж таких дополнительных элементов, как зонтик, дефлектор и другие.

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

  • Легкости и быстроте монтажа;
  • Возможности использовать изделие для любого отопительного оборудования;
  • Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
  • Возможности использовать устройство для многоквартирного дома.

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Что такое коаксиальный дымоход (видео)

Коаксиальный дымоход – это отличный вариант для установки на трубы отвода продуктов сгорания на газовый котел, так как относительно других сооружений, он обладает массой положительных сторон и длительным сроком эксплуатации. Самое главное – это приобрести качественное оборудование и правильно осуществить монтаж.

homeli.ru

Устройство коаксиального дымохода + нормы установки и монтажа

Тепло в доме – главная составляющая уюта и комфорта. Существует множество способов обогрева жилья. И если для многоквартирных зданий это  централизованное отопление, то владельцы собственных домов предпочитают устанавливать разнообразные котлы. Отопительные приборы, работающие с огнем, не могут обойтись без отводящего дым устройства. На смену традиционным трубам приходит новое, более совершенное оборудование. Все большее число домовладельцев решается на монтаж коаксиального дымохода, более практичного и эффективного устройства для отвода дыма.

Чем уникальна коаксиальная конструкция?

Понятие «коаксиальный» предполагает наличие двух предметов, вставленных один в другой. Таким образом, коаксиальный дымоход – это двухконтурная конструкция из труб различного диаметра, расположенных одна внутри другой. Внутри устройства находятся перемычки, препятствующие соприкосновению деталей. Устанавливается оборудование в теплогенераторах, оснащенных закрытыми камерами сгорания. К таким относятся, например, газовые котлы.

Коаксиальный дымоход устроен таким образом, что внутренняя труба предназначена для отвода продуктов горения в атмосферу. Имеющая больший диаметр наружная используется для подачи свежего воздуха для обеспечения горения

Благодаря особому устройству стандартного коаксиального дымохода он выполняет сразу две функции: создает бесперебойное поступление воздуха, необходимого для обеспечения процесса горения, и отводит наружу продукты сгорания. Длина устройства чаще всего не превышает двух метров. В основном оно предназначено для горизонтального расположения и выводится на улицу сквозь стену. Реже можно встретить конструкцию, выведенную сквозь потолочное перекрытие и кровлю.

Особая конструкция коаксиального дымохода позволяет ему функционировать по совершенно отличному от обычного устройства принципу. Кислород, необходимый для горения, поступает в котел снаружи. Таким образом нет необходимости обеспечивать постоянный приток свежего воздуха в помещение путем проветривания, что неизбежно для традиционных дымоотводящих каналов.  Кроме того успешно решается еще ряд проблем, типичных для стандартных дымоходов:

  • Сокращение тепловых потерь за счет нагрева поступающего снаружи воздуха от внутренней отводящей горячий дым трубы, что в результате дает более высокий КПД системы.
  • Снижение риска возгорания на участках соприкосновения легковоспламеняющихся поверхностей и дымоотводящего канала, поскольку внутренняя труба, отдавая тепло внешней, охлаждается до безопасных температур.
  • Высокий КПД системы позволяет производить полное сжигание топлива, таким образом несгоревшие частицы не выбрасываются в атмосферу и не загрязняют ее. Котел, оснащенный коаксиальным дымоходом, является экологичным.
  • Процесс сгорания, включая поступление кислорода и отвод газов, проходит в закрытой камере. Это более безопасно для людей, поскольку опасные для них продукты сгорания не попадают в помещение. Поэтому обустройство дополнительной вентиляции не требуется.
  • Экономия места за счет компактных размеров устройства.
  • Широкий ассортимент дымоходов, предназначенных для различных по мощности систем.

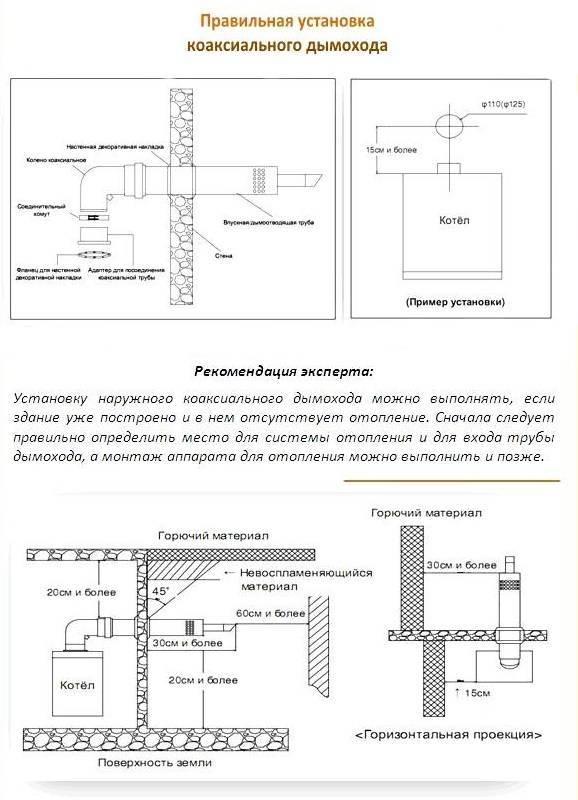

Особенности монтажа такой системы дымоотвода

Различают два основных типа обустройства коаксиальных дымоходов: горизонтальный и вертикальный. Направление дымоотводящего канала определяется индивидуально для каждого котла. Нужно учитывать, что горизонтальные устройства устанавливают только в случае использования отопительного прибора с принудительной вентиляцией. При этом согласно СНиПам максимальная длина горизонтального участка коаксиального дымохода не должна превышать 3 м.  Однако некоторые производители устанавливают для своей продукции другие ограничения. Поэтому прежде, чем проектировать сооружение, следует внимательно ознакомиться с характеристиками устройства.

При грамотном проектировании и последующей установке стандартного коаксиального дымохода следует обязательно учитывать размерные параметры, которые указаны на схеме

Вертикальные применяются, если по ряду причин невозможно обустроить вывод канала для отвода дыма непосредственно через стену: близко расположенные окна, небольшая ширина улицы и т.п. Установка коаксиального дымохода может быть также выполнена наклонно. Начинаем монтаж системы с правильного подбора устройства.

По нормам установки внутреннего коаксиального дымохода диаметр выхода котла не должен быть больше, чем диаметр отводящего канала. Обязательно контролируем этот момент, сверяясь с паспортом дымохода, где указывается его диаметр. Подключение к котлу производится с помощью колена, тройника или трубы. При этом каждый последующий элемент крепится к предыдущему так, чтобы не создавалось препятствий для отвода продуктов сгорания.

Перечень необходимых для монтажа элементов зависит от того, располагается выходной патрубок сбоку или наверху. Во втором случае дымоход будет выводить проще. Для первого варианта используется горизонтальная сборка деталей устройства. Конструкция выводится в вертикальное положение с помощью кронштейнов различных модификаций. Для монтажа коаксиальных труб используется специальный переходной узел. При этом хомуты жестко закрепляют участок стыка с другими элементами. Применение самодельных переходников и удлинение с помощью подматывания ленты и нанесения герметика недопустимо, поскольку это очень ненадежный и небезопасный вариант.

Выводной патрубок может располагаться как сбоку так и сверху относительно отопительного прибора. В первом случае предполагается обязательное наличие горизонтального участка

При установке коаксиального дымохода следует помнить, что выходной патрубок должен находиться как минимум на 1,5 м выше отопительного прибора. Вывод трубы обустраивается под углом не менее 3°, так обеспечивается беспрепятственное стекание конденсата. Кроме того выход коаксиального дымохода лучше всего располагать на высоте не ниже 1-1,5 м над поверхностью, иначе возможно его засорение. Если монтируется сложная система, то ее общая длина должна быть порядка 3 метров.

Требования! В конструкции нежелательно одновременное присутствие более двух колен. От выводного патрубка до ближайших окон должно быть расстояние порядка 60 см, а до труб газоснабжения – минимум половина диаметра внешней трубы дымоотвода.

Фрагменты сооружения должны очень плотно прилегать и входить друг в друга на расстояние не меньше половины диаметра сечения канала. Для обвода дымохода вокруг препятствия используем специальные колена с разными углами наклона. Возможно применение сразу двух элементов.

Самый ответственный участок работы – крыша. Здесь требуется выполнить работы с обеспечением максимальной пожаробезопасности конструкции. Для этого используем особые изолирующие патрубки, крепим негорючую изоляцию и обязательно оставляем воздушную прослойку между перекрытием и трубой. Исходя из требований к установке коаксиальных дымоходов, во избежание возможных соприкосновений дымоотводящего канала с различными предметами применяются специальные защитные кожухи. Если дымоход выводим через крышу, то выход тщательно герметизируем и накрываем особым фартуком, который должен хорошо закрывать место стыка. Если через стену — любые негорючие материалы. Коаксиальный дымоход всегда холодный — это одна из его отличительных особенностей.

Иногда домовладельцы жалуются на обледенение дымохода при горизонтальном монтировании. В этом случае необходимо использовать специальную защиту:

Следует знать, что для каждого отопительного прибора должен быть смонтирован свой дымоотвод, «совмещение» недопустимо.

Коаксиальный дымоход должен быть обустроен индивидуально для каждого отопительного прибора. Однако, при грамотном проектировании, возможен вариант «каскадного» соединения

Коаксиальный дымоход — активная конструкция, улучшающая противопожарные и экологические характеристики нагревательных котлов, а так же повышающая эффективность их работы. Монтаж устройства можно выполнить самостоятельно, однако, если есть сомнения в собственных силах, лучше доверить эту очень ответственную работу профессионалам. Ведь, как показывает практика, работа по установке дымоходов требует навыков и соблюдения техники безопасности, а грамотная установка ревизий или контенсатоотводов без помощи специалистов практически невозможна.

aqua-rmnt.com

Коаксиальные дымоходы для газовых котлов - монтаж, устройство, максимальная длина

Отопительные котлы с закрытой камерой сгорания приобрели в настоящее время заслуженную популярность у владельцев квартир и частных домов. Одним из важных преимуществ таких систем является возможность монтажа в помещениях, не оборудованных стационарной системой вытяжки отработанных газов. Для их работы достаточно наличия небольшого отрезка коаксиального дымохода, как правило, входящего в комплект поставки газового котла. [contents]

Устройство коаксиального дымохода

Коаксиальный дымоход для газового котла представляет собой единую конструкцию из двух труб различного диаметра, вставленных друг в друга. Подобное устройство дымохода позволяет получить два независимых воздушных канала, каждый из которых используется для разных целей:

  • внутреннее пространство меньшей трубы предназначено для отвода продуктов сгорания;
  • просвет между стенками служит для забора воздуха (необходимого для поддержания процесса горения) и подачи его в котел.
Как работает коаксиальный дымоход

Длина обеих труб у коаксиального дымохода одинакова (хотя часто внутренний патрубок немного укорачивают), а между собой они соединены перемычками для придания жесткости и предотвращения возможных соприкосновений.

Достоинства коаксиальных дымоотвода

Отметим еще раз, что коаксиальный дымоход можно подключать не ко всем видам тепловых агрегатов. Для того чтобы использовать все его плюсы, необходимо устанавливать напольный или настенный котел с закрытой камерой сгорания, который работает на принудительной тяге, создаваемой встроенным вентилятором.

Очень часто выбор той или иной схемы отопления основывается именно на простоте организации дымохода. И здесь коаксиальный вариант, конечно же, обеспечивает целый ряд неоспоримых преимуществ:

  1. Для отвода продуктов сгорания нет необходимости устраивать традиционный вертикальный дымоход. Трубу можно просто вывести через ближайшую стену или окно;
  2. Системы с коаксиальными дымоходами не забирают кислород, необходимый для горения, непосредственно из помещения, как это происходит у обычных газовых котлов. В результате воздух в доме не обедняется, а риск отравиться угарными газами сводится к нулю;
  3. По пути в камеру сгорания воздух проходит вдоль горячей выхлопной трубы и поэтому поступает в топку уже подогретым, увеличивая эффективность работы котла;
  4. Монтаж коаксиального дымохода достаточно прост и не требует выполнения серьезных строительных работ;
  5. Коаксиальный дымоход гораздо более безопасен с точки зрения защиты от неожиданного возгорания, поскольку обеспечивает охлаждение своей внешней поверхности за счет воздуха, проходящего в канале между трубами;
  6. Отсутствует необходимость устраивать специально оборудованную котельную. Котел может быть разного исполнения – напольный или настенный, а установить его можно в любом удобном помещении – на кухне, в подвале, в комнате и т. д.

Требования к коаксиальным дымоходам

Газовый котел с закрытой камерой сгорания может использоваться в любом месте, где требуется монтаж автономной системы отопления. Это может быть как частный дом или дачный участок, так и городская квартира или производственное помещение. В любом случае при установке коаксиального дымохода должны выполняться определенные правила, которые обеспечивают надежность и безопасность отвода дымовых газов:

  • Вывод трубы на улицу лучше всего осуществлять по горизонтали через внешнюю стену, которая находится ближе всего к котлу. Вертикальный участок для систем с принудительной тягой не требуется;
  • Принято считать, что максимальная длина, которую может иметь дымоход, не должна составлять более 3 метров. Однако некоторые производители допускают превышение этого размера; Различные варианты исполнения коаксиальных дымоходов

    Так, например, напольные котлы Ferolli позволяют подключать дымоходы протяженностью до 4 метров для труб 60 х 100 или до 5 метров для соотношения сечений 85 х 125.

  • Выходное отверстие дымохода должно находиться не ниже 1,5 метра относительно котла и располагаться не менее чем в двух метрах от уровня земли;
  • Расстояние от места монтажа дымоотводящей трубы до любого окна, двери или вентиляционной решетки – не менее 0,5 м;
  • При наличии окон над отверстием дымового канала, требуется обеспечить расстояние до них не менее одного метра;
  • Установка коаксиального дымохода должна обеспечивать наклон трубы для отвода конденсата.

Последнее требование, на первый взгляд являющееся довольно простым и понятным, имеет весьма противоречивое толкование на многих сайтах и форумах в интернете. Главный вопрос заключается в том, в какую сторону нужно делать наклон. Постараемся более подробно разобраться с этой ситуацией.

Горизонтальная установка дымохода

На первый взгляд, правы те специалисты, которые утверждают, что коаксиальный дымоход должен иметь горизонтальный уклон в сторону от котла. Действительно, такое устройство канала позволит образующемуся при охлаждении дымовых газов конденсату самотеком уходить на улицу, не попадая при этом в котел.

Описанная схема работает именно так до тех пор, пока за окном не очень холодно. А вот при сильных морозах конденсат часто не успевает стечь с трубы и замерзает на ней, оставаясь в виде сосулек, которые препятствуют нормальному забору воздуха в топку. Кроме того, конденсат может образовываться не только внутри меньшей трубы (там, где выходит горячий дым), но и в части коаксиального межтрубного пространства, где уже нагретый от внутреннего канала влажный воздух встречается с холодной внешней поверхностью. Если дымоход имеет наклон в сторону улицы, то жидкость часто замерзает, даже не успев дойти до выхода.

Вот почему ведущие производители в своих инструкциях однозначно указывают правила монтажа коаксиальных дымоходов для своих газовых котлов: уклон должен быть только в сторону котла. А для того, чтобы вода не попадала в топку, обязательно нужно устанавливать конденсатосборник.

Надо ли утеплять коаксиальный дымоход?

Можно предположить, что для защиты от замерзания конденсата можно просто утеплить внешнюю поверхность трубы. Однако в случае с коаксиальным дымоходом это не помогает: условия для образования конденсата все равно сохраняются. Вместо этого стоит попробовать укоротить внутреннюю трубу – иногда это может помочь. При изменении рабочей длины части коаксиального канала необходимо соблюдать требования пожарной безопасности – предельно допустимые размеры трубы указаны в инструкции.

Монтаж коаксиального дымохода

В отличие от традиционных вертикальных дымоотводящих систем, коаксиальный дымоход устанавливается достаточно просто. Для его монтажа не требуется никаких специальных приспособлений или особых навыков. Нужно лишь проявлять аккуратность и осторожность при выполнении каждого этапа:

  • Обычно дымоход монтируют вместе с установкой котла. Поэтому сначала определяют место, где будет стоять котел. Под напольный теплоагрегат лучше сделать специальный фундамент, настенный вариант сразу закрепляется на нужной поверхности;
  • Размечаем выходное отверстие. Оно должно находиться на уровне не менее полутора метров от стены и иметь чуть больший радиус, чем внешний размер трубы;
  • Коаксиальный дымоход подключается к котлу через специальный присоединительный элемент, все стыки труб и колен должны выполняться с помощью крепежных хомутов. Использование герметиков и клеящих лент запрещается;
  • Место прохода через стену изолируем негорючим утеплителем;
  • Для котлов с принудительной вентиляцией достаточно вывести горизонтальный участок трубы.

    Если по каким-то причинам необходим вертикальный монтаж, используется поворотное колено (на всем протяжении вытяжного канала нельзя использовать больше двух колен).

    Крепление трубопровода к стене производится при помощи кронштейнов – по одному на каждый стык;

  • На оголовок коаксиального дымохода запрещается устанавливать защитные элементы: дефлекторы, зонтики и т. д.

Более подробно процесс монтажа коаксиальной дымоотводящей системы можно увидеть на нашем видео.

Коаксиальные дымоходы получают все более широкое распространение при устройстве автономных систем отопления. Их отличает надежность конструкции, невысокая цена, простота установки и долговечность. Для турбированных моделей газовых котлов такой дымоход – это оптимальное сочетание качества и доступности.

all-for-teplo.ru

Особенности и установка коаксиальных дымоходов » Строительный портал

Особенности и установка коаксиальных дымоходов.

Современные газовые отопительные котлы оборудуются специальными системами дымоотведения, это так называемый коаксиальный дымоход. Он состоит из двух труб, вставленных одна в другую с зазором, через который в котел поступает воздух, поддерживающий режим горения, а через внутреннюю трубу из котла выводятся продукты горения. Производителями выпускаются две разновидности: вертикальный коаксиальный дымоход и горизонтальный. На российском рынке присутствует продукция отечественных и зарубежных компаний, особенности некоторых из них мы рассмотрим ниже.

Дымоходы для газовых котлов компании Jeremias.

Компания Jeremias является партнером производителя газовых котлов Будерус, Buderus – европейский концерн, производящий отопительное оборудование более 100 лет. Для отечественных потребителей дилерами компании предлагается линейка котлов Logano различной мощности. Для котлов этой марки предусмотрен монтаж коаксиального дымохода, расположенного вне дома. Компания Jeremias к котлам Logano поставляет вертикальные дымоходы различной комплектации. Необходимо отметить, что общая длина вертикального дымохода для газовых котлов не может превышать 5 м, поэтому производителем предусмотрена возможность укорачивания прямых элементов дымохода непосредственно в момент монтажа. Из стандартных деталей в самом общем случае вам потребуется.

Конический патрубок, для подсоединения к котлу. Схема дымохода Jeremias.

Уплотнительная манжета.

Ограничитель тяги – специальное устройство, которое подает воздух в трубу в дополнение к поступающему через внешний контур дымохода. Кроме того, ограничитель тяги поддерживает низкое давление в дымоходе и служит для вентиляции, когда котел не работает.

Присоединение ограничителя тяги.

Переход – специальная деталь, которая нужна для перехода от трубы одного диаметра к другому.

Прямая труба длиной в полметра для прохода через стену.

Две декоративных накладки для стены; правила установки дымоходов предписывают закрывать место прохождения дымохода через стену, такие накладки называются воротниками или стеновыми розетками.

Опорная консоль, которая поддерживает вертикальный участок дымохода.

Сажесборник, оснащенный специальным приспособлением для стока конденсата.

Пластина основания.

Прямая труба длиной 1 м в количестве, достаточном для вывода дымохода над крышей. Необходимо добавить, что общая максимальная длина, которую позволительно иметь коаксиальному дымоходу – 5 м.

Стеновые хомуты, предназначенные для фиксации дымохода в вертикальном положении. Обычно требуется один хомут на 2 м дымохода, но производитель специально оговаривает требование к монтажу последнего элемента крепления – не менее 3 м от устья дымохода.

Устье – завершающий элемент дымохода.

Хомуты обжимные в количестве, равном числу соединяемых элементов дымохода.

Установка коаксиального дымохода начинается от котла вне зависимости от вывода трубы – вертикального или горизонтального. Это правило действует не только для дымоходов компании Jeremias, но и в случае с любым другим производителем.

Дымоходы для газовых котлов компании Навьен.

Южнокорейская компания Navien поставляет свою продукцию в разные страны мира с 1978 года. На российском рынке присутствуют несколько моделей настенных газовых котлов, для которых предлагаются горизонтальные дымоходы. см. фото. Как установить коаксиальный дымоход в этом случае.

Дымоход Navien горизонтального типа.

Отверстие для выхода дымохода должно располагаться в стене на высоте более 15 см от верхней панели котла, а диаметр его должен иметь размеры от 110 до 125 мм.

Выход трубы дымохода наружу должен находиться на высоте не менее 20 см над землей. Внимательно отнеситесь к высоте вывода дымохода, потому что в зимнее время он может забиваться снегом, а в теплое – пылью и грязью.

Нормы установки дымохода требуют, чтобы длина выходящей трубы составляла не менее 30 см от стены до окончания внутренней дымоотводящей трубы.

До ближайшей стены или иной преграды к дымоходу должно быть расстояние, превышающее 60 см.

Между потолком помещения, где установлен котел, и дымоходом должно сохраняться расстояние, превышающее 20 см.

От ближайшей боковой преграды или стены к дымоходу должно быть не меньше 30 см, а от стены помещения до котла – не меньше 15 см.

Правила установки требуют, чтобы все элементы строения, которые будут располагаться над дымоходом, были выполнены из негорючих материалов. Если это условие выполнить невозможно, то данные элементы должны быть обшиты невоспламеняющимся материалом.

Чтобы правильно установить дымоход, нужно слегка наклонить его уличную часть к земле, так из трубы удаляется конденсат.

Общая длина горизонтального дымохода не может превышать 3 м, при этом он может иметь только 2 колена. Эти требования поддерживает практически любой производитель горизонтальных дымоходов.

Дымоходы для газовых котлов других компаний.

Кроме двух вышеперечисленных производителей хорошим спросом пользуются дымоходы торговых марок Baxi и Vaillant. Первая из них принадлежит европейскому концерну BDR Thermea, а вторая – производителю из Германии. Vaillant выпускает дымоходы как горизонтального, так и вертикального исполнения, в частности, в комплект коаксиального дымохода для котлов eco TEC plus или ecoCOMPACT 60/100 mm PP входит.

проходная труба длиной 0,8 м.

отвод под углом 87? с ревизией и хомутами для соединения.

стенные розетки в количестве 2-х экземпляров.

удлинительные трубы размером 0.5, 1 и 2 м с хомутами.

телескопическая труба длиной от 0,5 до 0,8 м с хомутами.

труба с ревизионным отверстием длиной 0,23 м с хомутами.

Чтобы котлы с коаксиальным дымоходом горизонтального типа не выходили из строя от попавшего в них конденсата, производитель рекомендует делать уклон дымохода к котлу по принципу 1? на 1,5 см длины трубы. Газовые котлы Бакси могут быть подключены к вертикальным или горизонтальным дымоходам, кроме того, производитель предлагает с помощью специального элемента – раздвоителя — сделать раздельной подачу воздуха в котел и отвод продуктов горения наружу. Чтобы иметь возможность устанавливать котел в разных частях помещения, производитель предлагает переходник – колено 90?, но предупреждает, что применение такого колена сокращает общую длину труб на 1 метр. Если же вы будете использовать еще и колено в 45?, то длина дымохода сокращается дополнительно на полметра. В отличие от дымоходов Вайлант уклон горизонтального дымохода Бакси к котлу должен составлять 1 см на каждый метр дымохода. Для тех, кто любит все делать своими руками, будет нелишним знать, что компания выпускает специальные погодные насадки, которые позволяют уберечь выход трубы от заливания дождем. Место для размещения котла с горизонтальным дымоходом нужно выбирать заранее, чтобы потом не бороться с последствиями отвода дымовых газов, как на видео.

Для того чтобы смонтировать вертикальный дымовой отвод через крышу, потребуется удлинитель коаксиального дымохода, который выпускается компанией производителем в двух вариантах – 0,5 и 1 м. Кроме сведений о монтаже дымохода полезно почитать нормативную документацию по установке газовых котлов, она поможет вам получить разрешение на его эксплуатацию от газовой службы. В частности, помещение для установки котла должно быть определенного размера, в нем обязательно должно быть расчетное количество окон, а также еще одно отверстие в стене рядом с котлом. Данное отверстие выполняет несколько разных функций – поступления воздуха в случае недостатка его в помещении, а также выпуска газа, если произойдет его случайная утечка. Без такого технологического отверстия газовая служба котлы эксплуатировать не разрешает.

высота, максимальная длина, установка и видео по монтажу

Всем понятно, что при отводе на улицу дыма помещение покидает и обычный воздух. Из этого следует, что эти потери требуют пополнения. Возмещение можно производить и с улицы, воздух будет свежим, но холодным.

Вид коаксиального дымохода

Есть системы, которые решают этот вопрос. Существует множество котлов, которые оборудованы принудительной тягой и вмонтированным вентилятором и у которых отвод выработанных газов происходит через коаксиальный дымоход.

Используемый для газовых котлов коаксиальный дымоход имеет достаточно простое устройство. В нем есть две трубы, имеющие разный диаметр: в одну проходит нормальный воздух снаружи, другая служит для отвода отработанных газов. Вся система герметично закрыта, и воздух из помещения не участвует в работе этой системы, а поскольку коаксиальные дымоходы собирают так, чтобы они имели уклон наружу, то в них не скапливается конденсат.

Таких дымоходов существует два вида:

  • вертикальный дымоход;
  • горизонтальный дымоход.

Можно сделать коаксиальный дымоход своими руками, для этого следует выполнить несколько правил и запастись терпением.

Нормативы монтажа

Монтаж дымоходов производится согласно следующим требованиям:

  1. Системы газоснабжения агрегатов тепловых, которые применяют природный газ в качестве топлива, требуется проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2.04.08–87  и «Правил безопасности в газовом хозяйстве».
  2. Давление природного газа при подаче должно быть равным до 0,003 МПа (0,03 кгс/см²)
  3. Ввод газопровода осуществляется непосредственно в помещение, где находятся тепловые агрегаты.
  4. Отведение дымоходных газов регламентируется согласно предписаниям СНиП 2.04.05–91.
  5. Допускается удаление дымовых газов от теплогенераторов, которые оборудованы вмонтированной установкой принудительного удаления газов, через наружную стену здания.

Достоинства

  • увеличение КПД системы отопления;
  • уменьшаются расходы на отопление;
  • доступные цены;
  • экономичный;
  • изготавливаются, как правило, из стали с большой устойчивостью к разрушениям;
  • высокая огнестойкость;
  • имеющийся уклон трубы обеспечивает слив для образовавшегося конденсата. Важно, чтобы уклон был оптимальным, иначе накапливающийся конденсат будет способствовать разрушению трубы;
  • небольшой вес, в результате чего не требуется дополнительного крепления.

Перед началом работ

Прежде чем начать монтаж коаксиального дымохода своими руками, необходимо изучить требования и выполнить следующие операции:

  • Подберите нужное сечение дымохода. Это можно определить по паспорту, который идет в комплекте с дымоходом.
  • Если инструкция производителя не указывает длину дымохода, то ориентироваться нужно на стандартные требования: длина должна быть не меньше 5-ти метров.
  • Длина горизонтальных участков должна быть не больше 1-го метра.
  • Сделайте чертеж того, что хотите монтировать. и определите нужное количество крепежа и хомутов для стыков.
  • Если собирается вертикальный коаксиальный дымоход, высота дымохода должна быть выше конька крыши.
  • При выводе трубы через стену, минимальное расстояние от двери и окна должно составлять 0,5 метра, расстояние от поверхности земли – минимум 2 метра. Кроме того, обязательно выполняется уклон трубы для слива конденсата, минимальный уклон – 3 градуса.

Внимание: длину труб рассчитывайте, чтобы стыки не попадали в сечение стены.

Собираем дымоход

  • Одностенные дымоходы, а также дымоходы с термоизоляцией собирают по системе «Труба в трубу». В местах соединений отсутствуют хомуты.
  • Части дымохода собираются в зависимости от движения конденсата,  создается уклон так, чтобы конденсат и вредные выбросы собрались внутри, а не выходили наружу дымохода.
  • Если дымоход монтируется с тройниками, в этом случае до тройника все элементы собираются по дыму, а выше тройника — по конденсату.
  • При ведении работ в кирпичной стенке между трубой и кладкой кирпича должен оставаться зазор, расстояние между поверхностями –  не менее 4-х сантиметров.
  • Соединения стыка наружного кожуха и термоизоляции между собой крепятся заклепками и саморезами. Это придаст требуемую жесткость.

Допускаемые ошибки

  • Неправильно рассчитанные и собранные коаксиальные дымоходы приводят к заполнению отапливаемого помещения угарным газом.
  • Не устанавливается теплоизоляция между стеной и кровлей.
  • Дымоход не достаточно жестко прикреплен к фасаду здания.
  • При неправильном монтаже дым выходит не туда, куда предусмотрено. Происходит утечка.

Наружный коаксиальный дымоход

Плюсы:

  • Грамотная установка коаксиального дымохода дает экономию внутреннего размера помещения.
  • Нет необходимости разрушать целостность крыши.
  • Наружный монтаж всегда легче и проще сделать своими руками, отсутствует ограниченность пространства.

Минусы:

  • Дороже обходится утепление дымохода.
  • Не всегда подойдет к дизайну строения.
  • В своей установке имеет горизонтальный участок.

Как установить наружный коаксиальный дымоход?

Рассмотрим правила установки коаксиального дымохода.
Если здание построено и в нем нет отопления, уже может производиться установка коаксиального дымохода (наружного).

  • Правильно определите место нахождения системы отопления и начало входа дымохода. Отопительный аппарат можно монтировать позже.

    Выбираем место

  • Производим разметку наружной стены для выхода дымохода. Делаем отверстие вывода патрубка, при этом придерживаемся норм пожарной безопасности, все легковоспламеняющиеся предметы должны быть удалены на максимальное расстояние.

    Делаем отверстие

  • Если в стене находятся вещества, имеющие низкую теплоустойчивость, для того чтобы предотвратить риски возгорания, данные места изолируются специальным минараловатным средством. При готовности нужного отверстия выводим патрубок.

    Установка патрубка

  • Отопительный агрегат с дымоходом соединяется одноконтурным секционным коленом, а оно, впоследствии, с тройником двуконтурным. Эти работы производятся внутри дома.

    Устанавливаем дымоход

  • Чтобы зафиксировать дымоход в вертикальном направлении, следует применить тройник (со съемным скатом).

    Закрепляем дымоход

  • Кронштейнами надежно прикрепляем дымоход к стене.

Внимание: если монтируется вертикальный коаксиальный дымоход, то сквозь крышу должна пройти целостная труба, без стыков.

Внутренний дымоход

Плюсы:

  • Простая установка в готовом здании.
  • Отсутствует дополнительный фундамент.
  • Вертикальная направленность дымохода.
  • Прекрасная тяга.
  • Удобно и просто обслуживать.

Минусы:

  • Забирает площадь помещения.
  • Неудобное прохождение сквозь этажи.
  • Требуется выполнения дополнительных мер по пожаробезопасности.

Правила установки внутреннего коаксиального дымохода

  • Подобрать правильно диаметр дымохода. Обычно это указывается в паспорте, который идет в комплекте с дымоходом. Основное правило: диаметр выхода отопительного прибора, не должен быть шире диаметра самого дымохода. Это условие применимо при монтаже всей системы.
  • Котел с коаксиальным дымоходом подключаем к агрегату с помощью тройника, трубы или колена. Каждое следующее звено должно крепиться к предыдущему. То есть нижнее звено входит в верхнее и не создает препятствия для выхода дыма.

    Вид внутреннего дымохода

  • При монтаже двухконтурных труб дополнительно применяется переходной узел. Хомуты должны жестко скреплять места стыка с другими узлами.
    Перечень нужных элементов зависит от того, где располагается выходной патрубок, вверху или сбоку. Удобнее, когда он расположен вверху, легче выводить дымоход.
  • Если патрубок находится сбоку, производим горизонтальную сборку элементов дымохода, но не забудьте перед этим установить переходник.
  • С помощью различных кронштейнов следует вывести конструкцию в вертикальное положение.
  • Помните, что для каждого нагревательного прибора должен устанавливаться свой дымоход. Все элементы должны плотно прилегать друг к другу и входить один в другой не менее половины сечения диаметра дымохода.
  • Если при монтаже нужно обойти препятствие (например, балку), требуется изменить направление монтажа. Подберите перед установкой нужное колено, есть отводы с разным углом наклона. Если требуется увеличение отклонения, используйте два колена.
  • При прохождении крыши (это самый опасный участок работ) здесь самое главное — пожаробезопасное прохождение участка. Используйте специальные изолирующие патрубки. Между дымоходом и перекрытием оставляйте воздушную прослойку и крепите негорючую минеральную изоляцию.
  • Для предотвращения касаний в жилом помещении дымохода с другими предметами используем предусмотренные для этого «кожухи».
  • Выводим дымоход через крышу. Полностью герметизируем выход. Специальный фартук может надежно закрыть место стыка.

Перед началом работы

  • Проверьте, чтобы расстояние от дымохода до воспламеняющихся предметов, которые могут стать причиной пожара, было безопасным.
  • Проверьте, вся ли защитная пленка удалена с элементов сборки.
  • Проверьте работу заслонки, которая регулирует тягу дымохода (см. Шибер для дымохода).

Можно сделать коаксиальный дымоход своими руками, но вначале следует задуматься о безопасности работы конструкции и внимательно изучить требования СНиП. Есть возможность посмотреть монтаж коаксиального дымохода на видео, но лучше иметь пособие по установке под рукой на месте работы.

Коаксиальный дымоход требования к установке

На чтение 5 мин.

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

  • в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
  • в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;
  • в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

  • прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
  • колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
  • переходник, необходимый для подключения дымохода к котлу;
  • сборник конденсата;
  • устройство для профилактического осмотра и очистки дымохода;
  • верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

  • Для начала выбирается месторасположение котла, и соответственно дымохода.
  • На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
  • Проделывается отверстие необходимого размера для вывода дымохода на улицу.
  • Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
  • Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

https://www.youtube.com/watch?v=MkJ5JlK84WM

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.   По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

труба и требования к установке, монтаж газового котла, максимальная длина участка

Коаксиальный дымоход обладает компактными размерами и небольшой ценой

В деревянном доме чаще всего стали использовать автономные отопительные система, состоящие из множества элементов. Состав их может видоизменяться в зависимости от того, какой выбран теплоноситель или же, как он будет нагреваться. Стоит заметить, что независимо от материала, использующегося для топки, в котле должна присутствовать система дымоотведения или, другими словами, дымоход. Конструкция может иметь различную конфигурацию, особенности и даже технические характеристики, однако среди многих наиболее востребованной признан коаксиальный дымоход.

Преимущества коаксиальной трубы

Коаксиальная труба для газового котла – это не просто изделие, а конструкция дымохода, обладающая массой преимуществ, за счет чего она стала столь востребованной. Высокий КПД обеспечивается за счет отлично нагретого поступающего воздуха.

Характерны компактные размеры, так как не требуется монтаж 2 больших труб, а достаточно одной.

К трубе не требуется монтаж дополнительной вентиляции. Экологичность крайне важна для человека, так как нередко можно встретить тяжелые и дешевые материалы, способные при нагревании выделять токсичные вещества.

Преимущества:

  1. Оптимальная стоимость изделия.
  2. Есть возможность решить проблему с образованием конденсата в дымоходе, так как его попросту не будет.
  3. Снижается расход топлива, если речь идет о бане.
  4. В дымоход поступает холодный воздух, что исключает перегревание дымохода при функционировании котла.

Такое устройство, как вертикальный отвод дыма коаксиального вида, применяется для системы отопления, в которой установлен газовый котел, с закрытой камерой сгорания. Прибор для непосредственного отопления может быть в виде газового котла, конвектора или радиатора. Установка двухконтурного коаксиального дымохода должна проводиться максимально правильно, чтобы не был нарушен принцип работы. Каждый контур отвечает за свою определенную поставленную задачу. Первый требуется для вывода продуктов сгорания из полости топки в котле. Второй предназначается для притока воздуха в полость топки, что обеспечивает эффективное горение.

В нашей следующей статье подробно рассмотрены критерии выбора двухконтурных котлов: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/dvukhkonturnyj-gazovyj-kotel.

Именно для того, чтобы была отличная тяга и равномерное сгорание газа, в котле с закрытой камерой сгорания стоит установить коаксиальный дымоход, длина которого по правилам не превышает 2 м. В противном случае, на трубе могут образоваться завихрения, препятствующие выходу продуктов сгорания из топки.

Дымоход коаксиального типа: требования к установке

Для того чтобы установить отопительный котел, в котором закрытая камера сгорания, следует провести монтаж независимой системы отопления, можно задействовать для индивидуального строительства, а также в многоквартирном доме или производственном помещении. Если принято решение об установке коаксиального дымохода, то потребуется соблюдать определенные правила и требования, чтобы устройство проводилось максимально правильно и без оплошностей.

Требования:

  1. Максимальная длина коаксиального дымохода должна быть 2 м, однако не редко требуется удлинить расстояние, если при монтаже проводится Ferolli напольного вида. В таком случае используются соосные дымоходы, длина которых составляет 4-5 м.
  2. Труба должна быть выведена только с использованием горизонтального способа сквозь стену, около которой установлен газовый котел. Длина этого участка вывода составляет 90-100 см.
  3. Если есть надобность в установке тяги принудительного вида, то стоит выбрать вентилятор, в таком случае не понадобится устанавливать вертикальную часть системы.
  4. Вытяжка или выходное отверстие располагается на высоте 2 м от уровня земли, однако до котла должно быть не меньше 1,5 м.
  5. То место, где будет проложен вывод дымохода, должно быть рядом со стеной, на расстоянии в 50 см от окна.

Категорически не желательно устанавливать коаксиальную дымоходную трубу под оконным проемом, но если нет другого варианта, то тогда должно быть расстояние в 1 м. Чтобы устранить конденсат, требуется монтаж соосного дымохода и небольшой наклон трубы.

Функции коаксиального котла

Работает коаксиальный котел, как и все остальные, для того, чтобы отапливать помещение, однако почему он так называется? Коаксиальные котлы получили свое название за счет установки коаксиальных дымоходов.

Такой дымоход выполняет функции:

  • Выводятся продукты сгорания;
  • Конструкция дымохода очень проста;
  • Особенность заключается в установке труба в трубе.

Внутренняя полость отвечает именно за вывод дыма. Также подается воздух на устройство горения или, другими словами, осуществляется забор воздушной массы. За счет воздуха, происходит функционирование котла по полости внешней трубы.

О том, как выбрать подходящую трубу для монтажа дымохода, читайте в нашем материале: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/dymovye-truby-dlya-kotelnykh.

Этапы монтажа коаксиального дымохода

Дымоход для коаксиального котла должен быть установлен, соответствуя таким положениям, как нормы СНИП, тщательно продуманным, качественным и исправно работать. Коаксиальный дымоход отличается от вертикального и традиционного устройства тем, что установить его не сложно, а также не потребуется ряд особых навыков или подготовки, обязательно следование инструкции чтобы не была нарушена технология монтажа. Только таким образом можно быть уверенными в том, что изделие работает исправно и категорически исключено проникновение дыма внутрь помещения.

Этапы:

  1. Подключение на первом этапе заключается в подготовке места для будущего расположения котла. Напольные котлы должны быть установлены на подножках, а настенные на поверхности наружной стены.
  2. Выходные отверстия на дымоходе должны быть отмечены на поверхности той же стены, около которой будет проводиться установка котла, но только на высоте в 1,5 м. Диаметр места, где планируется расположение дымохода, должен быть немного больше размера самой трубы.
  3. Требуется установка специального присоединительного элемента, посредством которого будет проводиться монтаж отопительного котла и дымохода. Каждый поворот и стык трубы закрепляется специальным крепежным хомутом.

Монтаж коаксиального дымохода категорически запрещается проводить посредством клеящей ленты или герметика. Отверстие в пространстве стены должно быть проложено специальным негорючим утеплителем.

Если в котле установлена принудительная вентиляция, то требуется установить только тот участок дымохода, который горизонтальный.

Если есть необходимость сделать поворот в трубе, можно использовать специальное поворотное колено, причем на 1 дымоход допускается монтаж максимум 2 колен. Монтаж трубопровода на поверхность стены проводится при помощи кронштейнов причем так, чтобы они обязательно присутствовали на каждом стыке. В окончании коаксиального дымохода нежелательно проводить монтаж таких дополнительных элементов, как зонтик, дефлектор и другие.

О различных видах дефлекторов, их преимуществах и недостатках читайте в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/deflektor-na-dymokhod.

Максимальная длина коаксиального дымохода для газового котла и достоинства трубы дымоотвода

В зависимости от модели коаксиального котла, выбирается длина дымохода, однако возможно удлинение, если это допустимо по техническим характеристикам. В среднем длина может составлять 3 м. Дымоход коаксиального вида обладает определенными преимуществами, за счет которых увеличивается его популярность практически с каждым днем.

Достоинства заключаются в:

  • Легкости и быстроте монтажа;
  • Возможности использовать изделие для любого отопительного оборудования;
  • Отличной тяге, при условии, что монтаж проводится правильно и строго по технологии;
  • Возможности использовать устройство для многоквартирного дома.

К сожалению, есть и недостатки таких изделий, но на фоне множества достоинств, они порой уходят на второй план. Чтобы провести монтаж, нужно согласовать действия с санэпиднадзором. При работе дымохода, проводится выделение токсичного конденсата, который запрещено выливать в землю, и является прямым загрязнением окружающей среды. Утилизация такого конденсата должна проводиться в отдельно отведенном месте. Если установить конструкцию такого двухканального типа в доме с множеством квартир, то возможно возмущение со стороны жителей. Если не будет соответствующего разрешения от организации, то потребуется не только убрать установку, но и уплатить штраф. Как бы не проводилось изолирование конденсата, оно будет слишком большим, и минимальное нарушение технологии монтажа приведет к множеству проблем.

Что такое коаксиальный дымоход (видео)

Коаксиальный дымоход – это отличный вариант для установки на трубы отвода продуктов сгорания на газовый котел, так как относительно других сооружений, он обладает массой положительных сторон и длительным сроком эксплуатации. Самое главное – это приобрести качественное оборудование и правильно осуществить монтаж.

Примеры коаксиального дымохода (фото)

Оцените статью: Поделитесь с друзьями!

алюминиевый коаксиальный дымоход для конденсационного котла

ZOZEN занимается проектированием, производством и установкой самых надежных и эффективных промышленных котлов и сосудов под давлением. В качестве основной экспортной базы промышленных котлов в Китае, ZOZEN добилась выдающихся достижений в области исследований и разработок продуктов, а также в производстве, продукция пользуется популярностью у клиентов во всем мире. В настоящее время наша продукция экспортируется в более чем 158 стран и регионов, например, в Южную Корею. , Монголия, Казахстан, Индия, Таиланд, Иран, Индонезия, Филиппины, Вьетнам, Мексика, Колумбия, Коста-Рика и др., а доля на международном рынке увеличивается с каждым годом.

Чтобы гарантировать качество продукции, установлено 8 систем обеспечения качества, включая дизайн, технологию, физико-химический состав материалов, сварку, испытания, контроль, измерительное оборудование, производство. Компьютерное проектирование CAD используется при производстве котлов, чтобы соответствовать требованиям проектирования котлов. Многие известные научно-исследовательские институты предоставляют мощную технологическую поддержку, например, Сианьский университет Цзяотун. У нас есть много передового оборудования для обработки, сварки, контроля и испытаний, такого как станок плазменной резки с ЧПУ, высокоскоростной сверлильный станок с ЧПУ и т. Д.

  • коаксиальный дымоход, коаксиальный дымоход Поставщики и производители в

    Алюминиевый коаксиальный дымоход для конденсационного котла Алюминиевый горизонтальный коаксиальный дымоход Материал: алюминий, пластик (полипропилен) Упаковка и доставка Каждая коробка для каждого комплекта Срок доставки: 20 дней после…

    Посмотреть Подробнее
  • Коаксиальный дымоход для конденсационного котла - Купить дымоход

    Коаксиальный дымоход для конденсационного котла, найти полную информацию о коаксиальном дымоходе для конденсационного котла, дымоходе для конденсационного котла, коаксиальном дымоходе и принадлежностях, комплект горизонтального дымохода для газа Бойлер…

    Посмотреть больше
  • Китай Комплект коаксиального дымохода из алюминия для газового котла

    Китай Комплект коаксиального дымохода из алюминия для газового котла, коаксиальный дымоход 60/100 мм без конденсации, колено Производители / поставщики - Ningbo Yisenhai Flue Manufacturing Co., Ltd

    Просмотреть больше
  • коаксиальная дымовая труба, коаксиальная дымовая труба Поставщики и

    Дымовая конденсационная алюминиевая дымовая труба коаксиальная алюминиевая горизонтальная дымовая труба 60/100 мм для газовых котлов US $ 0,88 - $ 8,50 / шт.

    Подробнее
  • Поставщики дымохода , все Поставщики качественных дымоходов

    Алюминиевая дымовая труба с конденсацией дыма коаксиальная алюминиевая горизонтальная дымовая труба 60/100 мм для газовых котлов Удлинитель без конденсации алюминиевая дымовая труба газовый котел 60/100 мм длина 100 мм 60/100 мм Конденсирующий патрубок 90 градусов Удлинитель дымовой трубы Колено конденсационного дымохода 90 градусов для газового котла

    Подробнее
  • Комплект коаксиального дымохода 100 Конденсационный газовый котел Фото

    Ручной инструмент, комплект коаксиального дымохода 100 конденсационный газовый котел Фотографии Каталог Комплект дымохода и аксессуары для газового котла / обогревателя Контактное лицо: Lingyun Ren Телефон: + 86-311-856 12775 Телефон: + 86-13733317

    Подробнее
  • Размер дымохода Коррозия вкладышей | HVAC Heating

    Размер дымохода Коррозия футеровки дымохода - Заключение.Если вы устанавливаете новый котел или печь с более высоким AFUE, составляющим 80% или более, и эти печи или котлы используют дымоход для первичной вентиляции, следует установить футеровку. Если вы устанавливаете высокоэффективную печь или котел, в котором для отвода продуктов сгорания используется ПВХ, а у старой печи или котла общий дымоход…

    Подробнее
  • Отвод воздуха из конденсационного котла через дымоход? - Отопление

    Дымоход

    Дымоход имеет два дымохода. Один дымоход предназначен для дровяной печи.Другой дымоход в настоящее время поддерживает котел и топку FHA. Старый котел будет заменен новым высокопроизводительным котлом, а топка FHA будет заменена устройством обработки воздуха, подключенным к новому котлу.

    Просмотреть больше
  • Могу ли я сделать так, чтобы мой котел уходил в дымовую трубу?

    23 ноября, 2016 · Далее, 80-миллиметровая пластиковая гибкая облицовка прикрепляется к верхней части дымохода и соединяется с концом вытяжной секции дымохода от котла, расположенного у дымохода.Котел работает так же, как и любой другой закрытый прибор, только воздухозаборник осуществляется из дымохода…

    Подробнее
  • Герметизируйте дымовые трубы: клиника домовладельцев

    01 октября 2009 · Дымоходы из листового металла, с другой стороны , отводят дымовые газы из топки или котла в дымоход. Они не герметичны в такой степени, как воздуховоды.

    Просмотреть больше
  • Газовый котел с коаксиальным дымоходом без конденсации

    Газовый котел с коаксиальным дымоходом без конденсации.дымоход - Продукция для дымохода - Производители, Экспортеры. Алюминиевый коаксиальный удлинитель 60/100 дымохода для газового обогревателя Горизонтальный концентрический дымоход или стандартный дымоход - это система труба в трубе, которая вводит воздух снаружи через внешнюю трубу и отводит выхлопные газы через внутреннюю трубу. Максимальная длина может Алюминий Коаксиальный дымоход…

    Подробнее
  • Коаксиальный дымоход газового котла

    Алюминиевый коаксиальный дымоход для конденсации. Алюминиевый коаксиальный дымоход для конденсационного котла (id: 10243507).Посмотреть подробную информацию о алюминиевом коаксиальном дымоходе для конденсационного котла…

    Подробнее
  • Ключевые моменты, которые следует учитывать при определении размеров и размещении дымохода

    Чтобы помочь вам разместить его и выбрать подходящий размер для каждой работы, мы составили краткое руководство, которое Вы можете вернуться к нему в любое время.

    Почему размер имеет значение

    Все котлы Baxi, Main’s и Potterton, а также комбинированные котлы с установленным концентрическим дымоходом 60/100 мм могут иметь максимальную длину до 10 метров.Если вы обнаружите, что вам действительно нужен более длинный участок дымохода, размер дымохода можно увеличить до 80/125 мм, что даст вам максимальную длину дымохода до 20 метров.

    Эксплуатация котла с дымоходом, длина которого превышает максимальную, может привести к тому, что котел не будет работать должным образом. Возгорание может быть отложено, что может повлиять на процесс горения, что приведет к серьезному повреждению котла. Кто сказал, что размер не имеет значения?

    Обеспечение адекватной поддержки

    BS-5440 требует, чтобы дымоходы имели надлежащую опору по всей их длине.Baxi указывает, что опора должна использоваться не реже одного раза в метр, и предоставляет кронштейны, чтобы облегчить соблюдение требований.

    Сделайте правильный выбор

    При установке дымохода необходимо учитывать несколько факторов, чтобы предотвратить повторное попадание вредных выбросов дымовых газов на территорию или в соседние помещения. Например, вывод дымохода должен находиться на расстоянии не менее 300 мм от открывающегося окна. Однако помните, что доступны комплекты для вытеснения шлейфа, что означает, что вы можете разместить воздухозаборник дымохода на расстоянии минимум 150 мм от открывающегося окна или двери.

    Если вы не уверены в расстоянии установки, всегда проверяйте инструкции производителя.

    Предотвращение неприятностей

    BS5440-1 утверждает, что дымоход не следует устанавливать там, где это может вызвать неудобства; Одним из таких примеров может быть облако конденсата, поднимающееся над соседней подъездной дорогой. Во избежание этого расстояние от терминала вытяжного устройства, установленного рядом с ограничивающей линией, должно быть не менее 300 мм. Однако использование дефлектора факела может уменьшить этот минимум до 25 мм.

    Каждая установка отличается. Вы всегда должны уделять пристальное внимание как расположению дымохода, так и его размерам, чтобы избежать повреждения котла и причинения неудобств соседям.

    Чтобы узнать больше об ассортименте дымоходов и аксессуаров Baxi, посетите здесь.

    % PDF-1.4 % 4247 0 объект > эндобдж xref 4247 2350 0000000016 00000 н. 0000051053 00000 п. 0000051207 00000 п. 0000052837 00000 п. 0000053030 00000 п. 0000053129 00000 п. 0000053322 00000 п. 0000053421 00000 п. 0000053614 00000 п. 0000053713 00000 п. 0000053904 00000 п. 0000054003 00000 п. 0000054197 00000 п. 0000054296 00000 п. 0000054487 00000 п. 0000054632 00000 п. 0000054824 00000 п. 0000054923 00000 п. 0000055116 00000 п. 0000055215 00000 п. 0000055406 00000 п. 0000055530 00000 п. 0000055727 00000 п. 0000056217 00000 п. 0000056411 00000 п. 0000056605 00000 п. 0000056797 00000 п. 0000056987 00000 п. 0000057180 00000 п. 0000057373 00000 п. 0000057565 00000 п. 0000057759 00000 п. 0000057950 00000 п. 0000058142 00000 п. 0000058336 00000 п. 0000058528 00000 п. 0000058720 00000 п. 0000058916 00000 п. 0000059110 00000 п. 0000059209 00000 п. 0000059403 00000 п. 0000059502 00000 п. 0000059694 00000 п. 0000059793 00000 п. 0000059908 00000 н. 0000060425 00000 п. 0000060833 00000 п. 0000061419 00000 п. 0000061909 00000 п. 0000061997 00000 п. 0000062310 00000 п. 0000062611 00000 п. 0000062889 00000 п. 0000062983 00000 п. 0000063604 00000 п. 0000064132 00000 п. 0000064220 00000 п. 0000064305 00000 п. 0000064418 00000 п. 0000064533 00000 п. 0000064582 00000 п. 0000065192 00000 п. 0000065379 00000 п. 0000065863 00000 п. 0000066304 00000 п. 0000071348 00000 п. 0000071387 00000 п. 0000071578 00000 п. 0000071778 00000 п. 0000076356 00000 п. 0000080661 00000 п. 0000085091 00000 п. 0000089710 00000 п. 0000094064 00000 п. 0000098234 00000 п. 0000102812 00000 н. 0000103148 00000 п. 0000107488 00000 н. 0000107839 00000 п. 0000108163 00000 п. 0000108466 00000 н. 0000108800 00000 н. 0000109155 00000 н. 0000109468 00000 н. 0000109811 00000 п. 0000110180 00000 п. 0000110410 00000 п. 0000110798 00000 н. 0000111183 00000 н. 0000111414 00000 н. 0000111696 00000 н. 0000112084 00000 н. 0000112472 00000 н. 0000112703 00000 н. 0000113064 00000 н. 0000113452 00000 н. 0000113740 00000 н. 0000114087 00000 н. 0000114437 00000 н. 0000114796 00000 н. 0000115188 00000 н. 0000115487 00000 н. 0000118592 00000 н. 0000118916 00000 н. 0000119262 00000 н. 0000119592 00000 н. 0000119989 00000 н. 0000123875 00000 н. 0000124263 00000 н. 0000124657 00000 н. 0000124901 00000 н. 0000125131 00000 н. 0000125519 00000 н. 0000125911 00000 н. 0000126141 00000 н. 0000126441 00000 н. 0000126504 00000 н. 0000171956 00000 н. 0000171997 00000 н. 0000172073 00000 н. 0000172150 00000 н. 0000172521 00000 н. 0000172598 00000 н. 0000172969 00000 н. 0000173046 00000 н. 0000173418 00000 н. 0000173495 00000 н. 0000173866 00000 н. 0000173943 00000 н. 0000174315 00000 н. 0000174392 00000 н. 0000174763 00000 н. 0000174840 00000 н. 0000175209 00000 н. 0000175286 00000 н. 0000175655 00000 н. 0000175732 00000 н. 0000176102 00000 н. 0000176179 00000 н. 0000176551 00000 н. 0000176628 00000 н. 0000176995 00000 н. 0000177072 00000 н. 0000177442 00000 н. 0000177519 00000 н. 0000177884 00000 н. 0000177961 00000 н. 0000178331 00000 н. 0000178408 00000 н. 0000178775 00000 н. 0000178852 00000 н. 0000179219 00000 н. 0000179296 00000 н. 0000179668 00000 н. 0000180254 00000 н. 0000180330 00000 н. 0000180407 00000 н. 0000180778 00000 н. 0000180855 00000 н. 0000181223 00000 н. 0000181300 00000 н. 0000181667 00000 н. 0000181744 00000 н. 0000182114 00000 н. 0000182191 00000 н. 0000182560 00000 н. 0000182637 00000 н. 0000183006 00000 н. 0000183083 00000 н. 0000183454 00000 н. 0000183531 00000 н. 0000183898 00000 н. 0000183975 00000 н. 0000184337 00000 н. 0000184414 00000 н. 0000184783 00000 н. 0000184860 00000 н. 0000185228 00000 п. 0000185305 00000 н. 0000185675 00000 н. 0000185752 00000 н. 0000186120 00000 н. 0000186197 00000 н. 0000186567 00000 н. 0000186644 00000 н. 0000187014 00000 н. 0000187091 00000 н. 0000187460 00000 н. 0000187537 00000 н. 0000187905 00000 н. 0000188490 00000 н. 0000188566 00000 н. 0000188643 00000 н. 0000189013 00000 н. 0000189090 00000 н. 0000189463 00000 н. 0000189540 00000 н. 0000189910 00000 н. 0000189987 00000 н. 00001 00000 н. 0000190434 00000 н. 0000190804 00000 н. 0000190881 00000 н. 0000191250 00000 н. 0000191327 00000 н. 0000191697 00000 н. 0000191774 00000 н. 0000192143 00000 н. 0000192220 00000 н. 0000192592 00000 н. 0000192669 00000 н. 0000193039 00000 н. 0000193116 00000 н. 0000193484 00000 н. 0000193561 00000 н. 0000193931 00000 н. 0000194008 00000 н. 0000194379 00000 н. 0000194456 00000 н. 0000194823 00000 н. 0000194900 00000 н. 0000195271 00000 н. 0000195348 00000 н. 0000195719 00000 н. 0000195796 00000 н. 0000196167 00000 н. 0000196752 00000 н. 0000196828 00000 н. 0000196905 00000 н. 0000197272 00000 н. 0000197349 00000 н. 0000197720 00000 н. 0000197797 00000 н. 0000198169 00000 н. 0000198246 00000 н. 0000198611 00000 н. 0000198688 00000 н. 0000199057 00000 н. 0000199134 00000 н. 0000199504 00000 н. 0000199581 00000 н. 0000199948 00000 н. 0000200025 00000 н. 0000200395 00000 н. 0000200472 00000 н. 0000200842 00000 н. 0000200919 00000 н. 0000201289 00000 н. 0000201366 00000 н. 0000201736 00000 н. 0000201813 00000 н. 0000202183 00000 н. 0000202260 00000 н. 0000202631 00000 н. 0000202708 00000 н. 0000203077 00000 н. 0000203154 00000 н. 0000203524 00000 н. 0000203601 00000 н. 0000203971 00000 н. 0000204048 00000 н. 0000204417 00000 н. 0000205003 00000 н. 0000205079 00000 н. 0000205156 00000 н. 0000205518 00000 н. 0000205595 00000 н. 0000205964 00000 н. 0000206041 00000 н. 0000206411 00000 н. 0000206488 00000 н. 0000206857 00000 н. 0000206934 00000 н. 0000207303 00000 н. 0000207380 00000 н. 0000207748 00000 н. 0000207825 00000 н. 0000208194 00000 н. 0000208271 00000 н. 0000208642 00000 н. 0000208719 00000 н. 0000209087 00000 н. 0000209164 00000 н. 0000209534 00000 н. 0000209611 00000 н. 0000209980 00000 н. 0000210057 00000 н. 0000210425 00000 н. 0000210502 00000 н. 0000210871 00000 н. 0000210948 00000 н. 0000211317 00000 н. 0000211394 00000 н. 0000211764 00000 н. 0000211841 00000 н. 0000212208 00000 н. 0000212285 00000 н. 0000212655 00000 н. 0000213236 00000 н. 0000213312 00000 п. 0000213389 00000 н. 0000213760 00000 н. 0000213837 00000 н. 0000214211 00000 н. 0000214288 00000 п. 0000214659 00000 н. 0000214736 00000 н. 0000215105 00000 н. 0000215182 00000 н. 0000215554 00000 н. 0000215631 00000 н. 0000216003 00000 н. 0000216080 00000 н. 0000216453 00000 н. 0000216530 00000 н. 0000216899 00000 н. 0000216976 00000 н. 0000217338 00000 н. 0000217415 00000 н. 0000217787 00000 н. 0000217864 00000 н. 0000218236 00000 п. 0000218313 00000 н. 0000218680 00000 н. 0000218757 00000 н. 0000219128 00000 н. 0000219205 00000 н. 0000219576 00000 н. 0000219653 00000 п. 0000220024 00000 н. 0000220101 00000 п. 0000220471 00000 н. 0000220548 00000 н. 0000220919 00000 п. 0000221505 00000 н. 0000221581 00000 н. 0000221658 00000 н. 0000222024 00000 н. 0000222101 00000 п. 0000222471 00000 н. 0000222548 00000 н. 0000222920 00000 н. 0000222997 00000 н. 0000223369 00000 н. 0000223446 00000 н. 0000223813 00000 н. 0000223890 00000 н. 0000224261 00000 п. 0000224338 00000 н. 0000224710 00000 н. 0000224787 00000 н. 0000225158 00000 н. 0000225235 00000 н. 0000225606 00000 н. 0000225683 00000 п. 0000226050 00000 н. 0000226127 00000 н. 0000226500 00000 н. 0000226577 00000 н. 0000226948 00000 н. 0000227025 00000 н. 0000227396 00000 н. 0000227473 00000 н. 0000227845 00000 н. 0000227922 00000 н. 0000228293 00000 н. 0000228370 00000 н. 0000228740 00000 н. 0000228817 00000 н. 0000229188 00000 н. 0000229773 00000 н. 0000229849 00000 н. 0000229926 00000 н. 0000230297 00000 н. 0000230374 00000 п. 0000230743 00000 н. 0000230820 00000 н. 0000231191 00000 н. 0000231268 00000 н. 0000231639 00000 н. 0000231716 00000 н. 0000232087 00000 н. 0000232164 00000 н. 0000232538 00000 н. 0000232615 00000 н. 0000232987 00000 н. 0000233064 00000 н. 0000233435 00000 п. 0000233512 00000 н. 0000233884 00000 н. 0000233961 00000 н. 0000234333 00000 п. 0000234410 00000 н. 0000234779 00000 п. 0000234856 00000 н. 0000235226 00000 п. 0000235303 00000 п. 0000235674 00000 п. 0000235751 00000 п. 0000236122 00000 н. 0000236199 00000 н. 0000236568 00000 н. 0000236645 00000 н. 0000237014 00000 н. 0000237599 00000 н. 0000237675 00000 н. 0000237752 00000 н. 0000238121 00000 н. 0000238198 00000 п. 0000238569 00000 н. 0000238646 00000 н. 0000239015 00000 н. 0000239092 00000 н. 0000239461 00000 н. 0000239538 00000 п. 0000239908 00000 н. 0000239985 00000 н. 0000240355 00000 п. 0000240432 00000 н. 0000240802 00000 н. 0000240879 00000 н. 0000241248 00000 н. 0000241325 00000 н. 0000241693 00000 н. 0000241770 00000 н. 0000242138 00000 н. 0000242215 00000 н. 0000242585 00000 н. 0000242662 00000 н. 0000243032 00000 н. 0000243109 00000 п. 0000243479 00000 п. 0000243556 00000 н. 0000243927 00000 н. 0000244004 00000 н. 0000244375 00000 н. 0000244452 00000 н. 0000244820 00000 н. 0000244897 00000 н. 0000245265 00000 н. 0000245850 00000 н. 0000245926 00000 н. 0000246003 00000 п. 0000246375 00000 н. 0000246452 00000 н. 0000246821 00000 н. 0000246898 00000 н. 0000247265 00000 н. 0000247342 00000 н. 0000247711 00000 н. 0000247788 00000 н. 0000248158 00000 н. 0000248235 00000 н. 0000248605 00000 н. 0000248682 00000 н. 0000249049 00000 н. 0000249126 00000 н. 0000249494 00000 н. 0000249571 00000 н. 0000249935 00000 н. 0000250012 00000 н. 0000250382 00000 н. 0000250459 00000 н. 0000250829 00000 н. 0000250906 00000 н. 0000251278 00000 н. 0000251355 00000 н. 0000251723 00000 н. 0000251800 00000 н. 0000252169 00000 н. 0000252246 00000 н. 0000252615 00000 н. 0000252692 00000 н. 0000253063 00000 н. 0000253140 00000 н. 0000253509 00000 н. 0000254095 00000 н. 0000254171 00000 н. 0000254248 00000 н. 0000254620 00000 н. 0000254697 00000 н. 0000255066 00000 н. 0000255143 00000 н. 0000255515 00000 н. 0000255592 00000 н. 0000255963 00000 н. 0000256040 00000 н. 0000256410 00000 н. 0000256487 00000 н. 0000256856 00000 н. 0000256933 00000 н. 0000257302 00000 н. 0000257379 00000 н. 0000257749 00000 н. 0000257826 00000 н. 0000258197 00000 н. 0000258274 00000 н. 0000258646 00000 н. 0000258723 00000 н. 0000259091 00000 н. 0000259168 00000 н. 0000259540 00000 н. 0000259617 00000 н. 0000259989 00000 н. 0000260066 00000 н. 0000260435 00000 п. 0000260512 00000 н. 0000260884 00000 н. 0000260961 00000 н. 0000261332 00000 н. 0000261409 00000 н. 0000261777 00000 н. 0000262363 00000 н. 0000262439 00000 н. 0000262516 00000 н. 0000262883 00000 н. 0000262960 00000 н. 0000263330 00000 н. 0000263407 00000 н. 0000263777 00000 н. 0000263854 00000 н. 0000264222 00000 н. 0000264299 00000 н. 0000264670 00000 н. 0000264747 00000 н. 0000265114 00000 н. 0000265191 00000 п. 0000265560 00000 н. 0000265637 00000 п. 0000266007 00000 н. 0000266084 00000 н. 0000266456 00000 н. 0000266533 00000 н. 0000266901 00000 н. 0000266978 00000 п. 0000267347 00000 н. 0000267424 00000 н. 0000267792 00000 н. 0000267869 00000 н. 0000268240 00000 н. 0000268317 00000 н. 0000268686 00000 н. 0000268763 00000 н. 0000269134 00000 н. 0000269211 00000 н. 0000269582 00000 н. 0000269659 00000 н. 0000270029 00000 н. 0000270614 00000 н. 0000270690 00000 н. 0000270767 00000 н. 0000271139 00000 н. 0000271216 00000 н. 0000271588 00000 н. 0000271665 00000 н. 0000272038 00000 н. 0000272115 00000 н. 0000272489 00000 н. 0000272566 00000 н. 0000272941 00000 н. 0000273018 00000 н. 0000273392 00000 н. 0000273469 00000 н. 0000273840 00000 н. 0000273917 00000 н. 0000274289 00000 н. 0000274366 00000 н. 0000274737 00000 н. 0000274814 00000 н. 0000275187 00000 н. 0000275264 00000 н. 0000275637 00000 н. 0000275714 00000 н. 0000276087 00000 н. 0000276164 00000 н. 0000276536 00000 н. 0000276613 00000 н. 0000276985 00000 н. 0000277062 00000 н. 0000277434 00000 н. 0000277511 00000 н. 0000277885 00000 н. 0000277962 00000 н. 0000278335 00000 н. 0000278920 00000 н. 0000278996 00000 н. 0000279073 00000 н. 0000279441 00000 н. 0000279518 00000 н. 0000279886 00000 н. 0000279963 00000 н. 0000280335 00000 п. 0000280412 00000 н. 0000280780 00000 н. 0000280857 00000 н. 0000281225 00000 н. 0000281302 00000 н. 0000281671 00000 н. 0000281748 00000 н. 0000282118 00000 н. 0000282195 00000 н. 0000282565 00000 н. 0000282642 00000 н. 0000283012 00000 н. 0000283089 00000 н. 0000283458 00000 н. 0000283535 00000 н. 0000283905 00000 н. 0000283982 00000 н. 0000284352 00000 п. 0000284429 00000 н. 0000284797 00000 н. 0000284874 00000 н. 0000285241 00000 н. 0000285318 00000 п. 0000285684 00000 н. 0000285761 00000 н. 0000286129 00000 н. 0000286713 00000 н. 0000286789 00000 н. 0000286866 00000 н. 0000287234 00000 н. 0000287311 00000 н. 0000287679 00000 н. 0000287756 00000 н. 0000288125 00000 н. 0000288202 00000 н. 0000288569 00000 н. 0000288646 00000 н. 0000289016 00000 н. 0000289093 00000 н. 0000289465 00000 н. 0000289542 00000 н. 0000289911 00000 н. 0000289988 00000 н. 00002 00000 н. 0000290435 00000 н. 0000290805 00000 н. 0000290882 00000 н. 0000291250 00000 н. 0000291327 00000 н. 0000291698 00000 н. 0000291775 00000 н. 0000292143 00000 п. 0000292220 00000 н. 0000292590 00000 н. 0000292667 00000 н. 0000293038 00000 н. 0000293115 00000 н. 0000293485 00000 н. 0000293562 00000 н. 0000293931 00000 н. 0000294008 00000 н. 0000294376 00000 п. 0000294962 00000 н. 0000295038 00000 н. 0000295115 00000 н. 0000295485 00000 н. 0000295562 00000 н. 0000295933 00000 н. 0000296010 00000 н. 0000296379 00000 н. 0000296456 00000 н. 0000296826 00000 н. 0000296903 00000 н. 0000297272 00000 н. 0000297349 00000 п. 0000297718 00000 н. 0000297795 00000 н. 0000298166 00000 н. 0000298243 00000 н. 0000298612 00000 н. 0000298689 00000 н. 0000299059 00000 н. 0000299136 00000 н. 0000299504 00000 н. 0000299581 00000 н. 0000299951 00000 н. 0000300028 00000 н. 0000300399 00000 н. 0000300476 00000 н. 0000300846 00000 н. 0000300923 00000 п. 0000301293 00000 н. 0000301370 00000 н. 0000301738 00000 н. 0000301815 00000 н. 0000302186 00000 н. 0000302263 00000 н. 0000302633 00000 н. 0000303219 00000 н. 0000303295 00000 н. 0000303372 00000 н. 0000303746 00000 н. 0000303823 00000 н. 0000304195 00000 н. 0000304272 00000 н. 0000304648 00000 н. 0000304725 00000 н. 0000305099 00000 н. 0000305176 00000 п. 0000305550 00000 н. 0000305627 00000 н. 0000306000 00000 н. 0000306077 00000 н. 0000306452 00000 п. 0000306529 00000 н. 0000306901 00000 н. 0000306978 00000 н. 0000307347 00000 н. 0000307424 00000 н. 0000307798 00000 н. 0000307875 00000 н. 0000308248 00000 н. 0000308325 00000 н. 0000308698 00000 п. 0000308775 00000 н. 0000309146 00000 н. 0000309223 00000 п. 0000309598 00000 п. 0000309675 00000 н. 0000310048 00000 н. 0000310125 00000 н. 0000310498 00000 п. 0000310575 00000 н. 0000310948 00000 н. 0000311533 00000 н. 0000311609 00000 н. 0000311686 00000 н. 0000312050 00000 н. 0000312127 00000 н. 0000312495 00000 н. 0000312572 00000 н. 0000312942 00000 н. 0000313019 00000 н. 0000313387 00000 н. 0000313464 00000 н. 0000313829 00000 н. 0000313906 00000 н. 0000314277 00000 н. 0000314354 00000 н. 0000314726 00000 н. 0000314803 00000 н. 0000315175 00000 н. 0000315252 00000 н. 0000315623 00000 н. 0000315700 00000 н. 0000316071 00000 н. 0000316148 00000 н. 0000316520 00000 н. 0000316597 00000 н. 0000316969 00000 н. 0000317046 00000 н. 0000317415 00000 н. 0000317492 00000 н. 0000317860 00000 н. 0000317937 00000 н. 0000318309 00000 п. 0000318386 00000 н. 0000318757 00000 н. 0000318834 00000 н. 0000319207 00000 н. 0000319794 00000 п. 0000319870 00000 н. 0000319947 00000 н. 0000320316 00000 н. 0000320393 00000 н. 0000320761 00000 н. 0000320838 00000 н. 0000321208 00000 н. 0000321285 00000 н. 0000321654 00000 н. 0000321731 00000 н. 0000322102 00000 н. 0000322179 00000 н. 0000322550 00000 н. 0000322627 00000 н. 0000322997 00000 н. 0000323074 00000 н. 0000323443 00000 н. 0000323520 00000 н. 0000323888 00000 н. 0000323965 00000 н. 0000324336 00000 н. 0000324413 00000 н. 0000324782 00000 н. 0000324859 00000 н. 0000325229 00000 н. 0000325732 00000 н. 0000325808 00000 н. 0000325885 00000 н. 0000326256 00000 н. 0000326333 00000 н. 0000326703 00000 н. 0000326780 00000 н. 0000327151 00000 н. 0000327228 00000 н. 0000327599 00000 н. 0000327676 00000 н. 0000328047 00000 н. 0000328124 00000 н. 0000328495 00000 н. 0000328572 00000 н. 0000328941 00000 н. 0000329018 00000 н. 0000329389 00000 н. 0000329466 00000 н. 0000329834 00000 н. 0000329911 00000 н. 0000330279 00000 н. 0000330356 00000 н. 0000330729 00000 н. 0000330806 00000 н. 0000331178 00000 н. 0000331681 00000 н. 0000331757 00000 н. 0000331834 00000 н. 0000332205 00000 н. 0000332282 00000 н. 0000332654 00000 н. 0000332731 00000 н. 0000333098 00000 н. 0000333175 00000 н. 0000333545 00000 н. 0000333622 00000 н. 0000333992 00000 н. 0000334069 00000 н. 0000334440 00000 н. 0000334517 00000 н. 0000334887 00000 н. 0000334964 00000 н. 0000335332 00000 н. 0000335409 00000 н. 0000335779 00000 н. 0000335856 00000 н. 0000336224 00000 н. 0000336301 00000 п. 0000336673 00000 н. 0000336750 00000 н. 0000337121 00000 н. 0000337198 00000 н. 0000337569 00000 н. 0000337646 00000 н. 0000338014 00000 н. 0000338091 00000 н. 0000338460 00000 н. 0000338537 00000 н. 0000338906 00000 н. 0000339492 00000 н. 0000339568 00000 н. 0000339645 00000 н. 0000340015 00000 н. 0000340092 00000 н. 0000340461 00000 н. 0000340538 00000 п. 0000340909 00000 н. 0000340986 00000 н. 0000341355 00000 н. 0000341432 00000 н. 0000341800 00000 н. 0000341877 00000 н. 0000342248 00000 п. 0000342325 00000 н. 0000342697 00000 н. 0000342774 00000 н. 0000343144 00000 п. 0000343221 00000 н. 0000343592 00000 н. 0000343669 00000 н. 0000344042 00000 н. 0000344119 00000 п. 0000344487 00000 н. 0000344564 00000 н. 0000344934 00000 н. 0000345437 00000 н. 0000345513 00000 н. 0000345590 00000 н. 0000345959 00000 н. 0000346036 00000 н. 0000346406 00000 п. 0000346483 00000 п. 0000346855 00000 н. 0000346932 00000 н. 0000347304 00000 н. 0000347381 00000 п. 0000347753 00000 п. 0000347830 00000 н. 0000348201 00000 н. 0000348278 00000 н. 0000348651 00000 п. 0000348728 00000 н. 0000349099 00000 н. 0000349176 00000 п. 0000349540 00000 н. 0000349617 00000 н. 0000349989 00000 н. 0000350066 00000 н. 0000350437 00000 н. 0000350514 00000 н. 0000350885 00000 н. 0000350962 00000 н. 0000351330 00000 н. 0000351407 00000 н. 0000351777 00000 н. 0000351854 00000 н. 0000352225 00000 н. 0000352302 00000 н. 0000352674 00000 н. 0000352751 00000 н. 0000353123 00000 н. 0000353708 00000 н. 0000353784 00000 н. 0000353861 00000 н. 0000354234 00000 н. 0000354311 00000 н. 0000354682 00000 н. 0000354759 00000 н. 0000355131 00000 н. 0000355208 00000 н. 0000355581 00000 п. 0000355658 00000 н. 0000356032 00000 н. 0000356109 00000 н. 0000356483 00000 н. 0000356560 00000 н. 0000356935 00000 н. 0000357012 00000 н. 0000357386 00000 н. 0000357463 00000 н. 0000357836 00000 н. 0000357913 00000 п. 0000358286 00000 н. 0000358363 00000 п. 0000358738 00000 н. 0000358815 00000 н. 0000359188 00000 п. 0000359265 00000 н. 0000359637 00000 н. 0000359714 00000 н. 0000360087 00000 н. 0000360164 00000 н. 0000360538 00000 п. 0000360615 00000 н. 0000360988 00000 н. 0000361573 00000 н. 0000361649 00000 н. 0000361726 00000 н. 0000362098 00000 н. 0000362175 00000 н. 0000362548 00000 н. 0000362625 00000 н. 0000362996 00000 н. 0000363073 00000 н. 0000363447 00000 н. 0000363524 00000 н. 0000363897 00000 н. 0000363974 00000 н. 0000364346 00000 н. 0000364423 00000 н. 0000364795 00000 н. 0000364872 00000 н. 0000365246 00000 п 0000365323 00000 н. 0000365695 00000 н. 0000365772 00000 н. 0000366147 00000 н. 0000366224 00000 н. 0000366599 00000 н. 0000366676 00000 н. 0000367047 00000 н. 0000367124 00000 н. 0000367498 00000 н. 0000367575 00000 н. 0000367947 00000 н. 0000368024 00000 н. 0000368396 00000 н. 0000368473 00000 н. 0000368844 00000 н. 0000368921 00000 н. 0000369295 00000 н. 0000369372 00000 н. 0000369747 00000 н. 0000369824 00000 н. 0000370199 00000 н. 0000370276 00000 н. 0000370651 00000 п. 0000370728 00000 н. 0000371101 00000 п. 0000371178 00000 н. 0000371554 00000 н. 0000371631 00000 н. 0000372006 00000 н. 0000372083 00000 н. 0000372456 00000 н. 0000372533 00000 н. 0000372907 00000 н. 0000372984 00000 н. 0000373357 00000 н. 0000373434 00000 н. 0000373807 00000 н. 0000373884 00000 н. 0000374260 00000 н. 0000374337 00000 н. 0000374712 00000 н. 0000374789 00000 н. 0000375164 00000 н. 0000375241 00000 н. 0000375615 00000 н. 0000375692 00000 н. 0000376065 00000 н. 0000376142 00000 н. 0000376518 00000 н. 0000376595 00000 н. 0000376970 00000 н. 0000377047 00000 н. 0000377418 00000 н. 0000377495 00000 н. 0000377871 00000 н. 0000377948 00000 н. 0000378324 00000 н. 0000378401 00000 н. 0000378774 00000 н. 0000378851 00000 н. 0000379224 00000 н. 0000379301 00000 п. 0000379673 00000 н. 0000379750 00000 н. 0000380125 00000 н. 0000380202 00000 н. 0000380574 00000 н. 0000381564 00000 н. 0000381640 00000 н. 0000381717 00000 н. 0000382089 00000 н. 0000382166 00000 н. 0000382539 00000 н. 0000382616 00000 н. 0000382989 00000 н. 0000383066 00000 н. 0000383440 00000 н. 0000383517 00000 н. 0000383889 00000 н. 0000383966 00000 н. 0000384339 00000 н. 0000384416 00000 н. 0000384790 00000 н. 0000384867 00000 н. 0000385238 00000 п. 0000385315 00000 н. 0000385689 00000 н. 0000385766 00000 н. 0000386141 00000 п. 0000386218 00000 н. 0000386594 00000 н. 0000386671 00000 н. 0000387045 00000 н. 0000387122 00000 н. 0000387494 00000 н. 0000387571 00000 н. 0000387943 00000 п. 0000388020 00000 н. 0000388393 00000 н. 0000388470 00000 н. 0000388843 00000 н. 0000388920 00000 н. 0000389294 00000 н. 0000389371 00000 п. 0000389744 00000 н. 0000389821 00000 н. 00003

    00000 н. 00003

    00000 н. 0000390646 00000 н. 0000390723 00000 н. 0000391095 00000 н. 0000391172 00000 н. 0000391546 00000 н. 0000391623 00000 н. 0000391997 00000 н. 0000392074 00000 н. 0000392448 00000 н. 0000392525 00000 н. 0000392898 00000 н. 0000392975 00000 н. 0000393349 00000 н. 0000393426 00000 н. 0000393799 00000 н. 0000393876 00000 н. 0000394251 00000 н. 0000394328 00000 н. 0000394703 00000 н. 0000394780 00000 н. 0000395152 00000 н. 0000395229 00000 н. 0000395601 00000 п. 0000395678 00000 н. 0000396052 00000 н. 0000396882 00000 н. 0000396958 00000 н. 0000397035 00000 н. 0000397402 00000 н. 0000397479 00000 н. 0000397849 00000 н. 0000397926 00000 н. 0000398299 00000 н. 0000398376 00000 н. 0000398750 00000 н. 0000398827 00000 н. 0000399200 00000 н. 0000399277 00000 н. 0000399648 00000 н. 0000399725 00000 н. 0000400098 00000 н. 0000400175 00000 н. 0000400546 00000 н. 0000400623 00000 н. 0000400990 00000 н. 0000401067 00000 н. 0000401438 00000 н. 0000401515 00000 н. 0000401886 00000 н. 0000401963 00000 н. 0000402334 00000 п. 0000402411 00000 н. 0000402781 00000 н. 0000402858 00000 н. 0000403228 00000 н. 0000403305 00000 н. 0000403675 00000 н. 0000403752 00000 н. 0000404121 00000 н. 0000404198 00000 п. 0000404566 00000 н. 0000404643 00000 п. 0000405013 00000 н. 0000405090 00000 н. 0000405458 00000 п. 0000405535 00000 н. 0000405906 00000 н. 0000405983 00000 п. 0000406354 00000 п. 0000406431 00000 н. 0000406800 00000 н. 0000406877 00000 н. 0000407244 00000 н. 0000407321 00000 н. 0000407693 00000 п. 0000407770 00000 н. 0000408143 00000 н. 0000408220 00000 н. 0000408592 00000 н. 0000408669 00000 н. 0000409041 00000 н. 0000409118 00000 п. 0000409488 00000 н. 0000409565 00000 н. 0000409937 00000 н. 0000410014 00000 н. 0000410386 00000 п. 0000410463 00000 п. 0000410834 00000 п. 0000410911 00000 п. 0000411282 00000 н. 0000411359 00000 н. 0000411729 00000 н. 0000411806 00000 н. 0000412178 00000 н. 0000412255 00000 н. 0000412626 00000 н. 0000412703 00000 н. 0000413075 00000 н. 0000413152 00000 н. 0000413524 00000 н. 0000413601 00000 п. 0000413971 00000 п. 0000414048 00000 н. 0000414421 00000 н. 0000414498 00000 н. 0000414870 00000 н. 0000414947 00000 н. 0000415319 00000 н. 0000415396 00000 н. 0000415766 00000 н. 0000416758 00000 н. 0000416834 00000 н. 0000416911 00000 н. 0000417281 00000 н. 0000417358 00000 н. 0000417726 00000 н. 0000417803 00000 н. 0000418175 00000 н. 0000418252 00000 н. 0000418622 00000 н. 0000418699 00000 н. 0000419069 00000 н. 0000419146 00000 н. 0000419517 00000 н. 0000419594 00000 н. 0000419968 00000 н. 0000420045 00000 н. 0000420419 00000 п. 0000420496 00000 н. 0000420868 00000 н. 0000420945 00000 н. 0000421314 00000 н. 0000421391 00000 н. 0000421761 00000 н. 0000421838 00000 п. 0000422211 00000 н. 0000422288 00000 н. 0000422663 00000 п. 0000422740 00000 н. 0000423112 00000 н. 0000423189 00000 п. 0000423562 00000 н. 0000423639 00000 п. 0000424005 00000 н. 0000424082 00000 н. 0000424450 00000 н. 0000424527 00000 н. 0000424897 00000 н. 0000424974 00000 п. 0000425344 00000 п. 0000425421 00000 н. 0000425790 00000 н. 0000425867 00000 н. 0000426235 00000 н. 0000426312 00000 н. 0000426678 00000 н. 0000426755 00000 н. 0000427125 00000 н. 0000427202 00000 н. 0000427576 00000 н. 0000427653 00000 н. 0000428021 00000 н. 0000428098 00000 н. 0000428467 00000 н. 0000428544 00000 п. 0000428914 00000 н. 0000428991 00000 н. 0000429362 00000 п. 0000429439 00000 н. 0000429808 00000 н. 0000429885 00000 н. 0000430255 00000 н. 0000430332 00000 н. 0000430701 00000 п. 0000430778 00000 п. 0000431148 00000 н. 0000431225 00000 н. 0000431595 00000 н. 0000431672 00000 н. 0000432042 00000 н. 0000432119 00000 н. 0000432494 00000 н. 0000432571 00000 н. 0000432943 00000 н. 0000433020 00000 н. 0000433388 00000 п. 0000433465 00000 н. 0000433837 00000 п. 0000433914 00000 н. 0000434287 00000 н. 0000434364 00000 н. 0000434738 00000 п. 0000434815 00000 н. 0000435189 00000 п. 0000435266 00000 н. 0000435635 00000 п. 0000436626 00000 н. 0000436702 00000 н. 0000436779 00000 н. 0000437147 00000 п. 0000437224 00000 н. 0000437594 00000 н. 0000437671 00000 п. 0000438038 00000 н. 0000438115 00000 п. 0000438484 00000 н. 0000438561 00000 н. 0000438927 00000 н. 0000439004 00000 н. 0000439373 00000 п. 0000439450 00000 н. 0000439817 00000 н. 0000439894 00000 н. 0000440264 00000 н. 0000440341 ​​00000 п. 0000440710 00000 н. 0000440787 00000 н. 0000441158 00000 н. 0000441235 00000 н. 0000441604 00000 н. 0000441681 00000 н. 0000442052 00000 н. 0000442129 00000 н. 0000442499 00000 н. 0000442576 00000 н. 0000442942 00000 н. 0000443019 00000 н. 0000443386 00000 н. 0000443463 00000 н. 0000443831 00000 н. 0000443908 00000 н. 0000444279 00000 н. 0000444356 00000 н. 0000444726 00000 н. 0000444803 00000 н. 0000445173 00000 п. 0000445250 00000 н. 0000445619 00000 п. 0000445696 00000 п. 0000446066 00000 н. 0000446143 00000 н. 0000446512 00000 н. 0000447178 00000 н. 0000447254 00000 н. 0000447331 00000 н. 0000447699 00000 н. 0000447776 00000 н. 0000448146 00000 н. 0000448223 00000 п. 0000448591 00000 н. 0000448668 00000 н. 0000449035 00000 н. 0000449112 00000 н. 0000449483 00000 н. 0000449560 00000 н. 0000449930 00000 н. 0000450007 00000 н. 0000450379 00000 н. 0000450456 00000 п. 0000450826 00000 н. 0000450903 00000 н. 0000451275 00000 н. 0000451352 00000 н. 0000451721 00000 н. 0000451798 00000 н. 0000452168 00000 н. 0000452245 00000 н. 0000452617 00000 н. 0000452694 00000 н. 0000453063 00000 н. 0000453140 00000 н. 0000453510 00000 п. 0000453587 00000 н. 0000453955 00000 н. 0000454032 00000 н. 0000454400 00000 н. 0000454477 00000 н. 0000454846 00000 н. 0000454923 00000 н. 0000455292 00000 н. 0000455369 00000 н. 0000455738 00000 п. 0000455815 00000 н. 0000456184 00000 н. 0000456261 00000 п. 0000456631 00000 н. 0000456708 00000 п. 0000457079 00000 п. 0000457744 00000 н. 0000457820 00000 н. 0000457897 00000 п. 0000458266 00000 н. 0000458343 00000 п. 0000458715 00000 н. 0000458792 00000 н. 0000459163 00000 п. 0000459240 00000 н. 0000459612 00000 н. 0000459689 00000 н. 0000460060 00000 н. 0000460137 00000 п. 0000460505 00000 н. 0000460582 00000 н. 0000460954 00000 н. 0000461031 00000 н. 0000461402 00000 н. 0000461479 00000 п. 0000461851 00000 н. 0000461928 00000 н. 0000462300 00000 н. 0000462377 00000 н. 0000462749 00000 н. 0000462826 00000 н. 0000463197 00000 п. 0000463274 00000 н. 0000463645 00000 н. 0000463722 00000 н. 0000464093 00000 н. 0000464170 00000 н. 0000464543 00000 н. 0000464620 00000 н. 0000464990 00000 н. 0000465067 00000 н. 0000465440 00000 н. 0000465517 00000 н. 0000465887 00000 н. 0000465964 00000 н. 0000466334 00000 п. 0000466411 00000 н. 0000466779 00000 н. 0000466856 00000 н. 0000467229 00000 н. 0000467306 00000 н. 0000467677 00000 н. 0000468344 00000 п. 0000468420 00000 н. 0000468497 00000 н. 0000468870 00000 н. 0000468947 00000 н. 0000469320 00000 н. 0000469397 00000 н. 0000469769 00000 н. 0000469846 00000 н. 0000470218 00000 н. 0000470295 00000 н. 0000470664 00000 н. 0000470741 00000 п. 0000471111 00000 н. 0000471188 00000 н. 0000471558 00000 н. 0000471635 00000 н. 0000472008 00000 н. 0000472085 00000 н. 0000472456 00000 н. 0000472533 00000 н. 0000472904 00000 н. 0000472981 00000 н. 0000473352 00000 н. 0000473429 00000 н. 0000473800 00000 н. 0000473877 00000 н. 0000474248 00000 н. 0000474325 00000 н. 0000474699 00000 н. 0000474776 00000 н. 0000475143 00000 н. 0000475220 00000 н. 0000475592 00000 н. 0000475669 00000 н. 0000476041 00000 н. 0000476118 00000 н. 0000476490 00000 н. 0000476567 00000 н. 0000476936 00000 н. 0000477013 00000 н. 0000477385 00000 н. 0000477462 00000 п. 0000477832 00000 н. 0000477909 00000 н. 0000478279 00000 н. 0000478944 00000 н. 0000479020 00000 н. 0000479097 00000 н. 0000479466 00000 н. 0000479543 ​​00000 н. 0000479914 00000 н. 0000479991 00000 н. 0000480364 00000 н. 0000480441 00000 п. 0000480812 00000 н. 0000480889 00000 н. 0000481259 00000 н. 0000481336 00000 н. 0000481709 00000 н. 0000481786 00000 н. 0000482158 00000 н. 0000482235 00000 н. 0000482602 00000 н. 0000482679 00000 н. 0000483049 00000 н. 0000483126 00000 н. 0000483495 00000 н. 0000483572 00000 н. 0000483943 00000 н. 0000484020 00000 н. 0000484393 00000 н. 0000484470 00000 н. 0000484838 00000 н. 0000484915 00000 н. 0000485288 00000 н. 0000485365 00000 н. 0000485738 00000 н. 0000485815 00000 н. 0000486186 00000 н. 0000486769 00000 н. 0000486845 00000 н. 0000486922 00000 н. 0000487291 00000 н. 0000487368 00000 н. 0000487738 00000 н. 0000487815 00000 н. 0000488185 00000 н. 0000488262 00000 н. 0000488630 00000 н. 0000488707 00000 н. 0000489075 00000 н. 0000489152 00000 н. 0000489524 00000 н. 0000489601 00000 н. 0000489973 00000 н. 00004 00000 н. 0000490421 00000 н. 0000490498 00000 н. 0000490870 00000 н. 0000490947 00000 н. 0000491318 00000 н. 0000491395 00000 н. 0000491766 00000 н. 0000491843 00000 н. 0000492211 00000 н. 0000492288 00000 н. 0000492659 00000 н. 0000492736 00000 н. 0000493107 00000 н. 0000493184 00000 п. 0000493549 00000 н. 0000493626 00000 н. 0000493999 00000 н. 0000494076 00000 н. 0000494446 00000 н. 0000494523 00000 н. 0000494893 00000 н. 0000494970 00000 н. 0000495338 00000 п. 0000495415 00000 н. 0000495784 00000 н. 0000495861 00000 н. 0000496229 00000 н. 0000496306 00000 н. 0000496673 00000 н. 0000496750 00000 н. 0000497122 00000 н. 0000497199 00000 н. 0000497571 00000 н. 0000497648 00000 н. 0000498021 00000 н. 0000498098 00000 н. 0000498466 00000 н. 0000498543 00000 н. 0000498913 00000 н. 0000498990 00000 н. 0000499359 00000 н. 0000499436 00000 н. 0000499805 00000 н. 0000499882 00000 н. 0000500253 00000 н. 0000500330 00000 н. 0000500699 00000 н. 0000500776 00000 н. 0000501145 00000 н. 0000501222 00000 н. 0000501591 00000 н. 0000501668 00000 н. 0000502036 00000 н. 0000502113 00000 н. 0000502484 00000 н. 0000502561 00000 н. 0000502932 00000 н. 0000503009 00000 н. 0000503377 00000 н. 0000503454 00000 н. 0000503826 00000 н. 0000503903 00000 н. 0000504272 00000 н. 0000504349 00000 н. 0000504721 00000 н. 0000504798 00000 н. 0000505167 00000 н. 0000505244 00000 н. 0000505615 00000 н. 0000506603 00000 н. 0000506679 00000 н. 0000506756 00000 н. 0000507127 00000 н. 0000507204 00000 н. 0000507574 00000 н. 0000507651 00000 н. 0000508020 00000 н. 0000508097 00000 н. 0000508464 00000 н. 0000508541 00000 н. 0000508911 00000 н. 0000508988 00000 н. 0000509359 00000 н. 0000509436 00000 н. 0000509802 00000 н. 0000509879 00000 п. 0000510251 00000 н. 0000510328 00000 н. 0000510698 00000 п. 0000510775 00000 н. 0000511147 00000 н. 0000511224 00000 н. 0000511593 00000 н. 0000511670 00000 н. 0000512041 00000 н. 0000512118 00000 н. 0000512488 00000 н. 0000512565 00000 н. 0000512935 00000 н. 0000513012 00000 н. 0000513381 00000 п. 0000513458 00000 н. 0000513828 00000 н. 0000513905 00000 н. 0000514275 00000 н. 0000514352 00000 н. 0000514722 00000 н. 0000514799 00000 н. 0000515169 00000 н. 0000515246 00000 н. 0000515617 00000 н. 0000515694 00000 н. 0000516064 00000 н. 0000516141 00000 н. 0000516513 00000 н. 0000517180 00000 н. 0000517256 00000 н. 0000517333 00000 н. 0000517708 00000 н. 0000517785 00000 н. 0000518159 00000 н. 0000518236 00000 п. 0000518605 00000 н. 0000518682 00000 н. 0000519055 00000 н. 0000519132 00000 н. 0000519506 00000 н. 0000519583 00000 н. 0000519955 00000 н. 0000520032 00000 н. 0000520405 00000 н. 0000520482 00000 н. 0000520854 00000 н. 0000520931 00000 н. 0000521303 00000 н. 0000521380 00000 н. 0000521754 00000 н. 0000521831 00000 н. 0000522205 00000 н. 0000522282 00000 н. 0000522655 00000 н. 0000522732 00000 н. 0000523103 00000 п. 0000523180 00000 н. 0000523554 00000 н. 0000523631 00000 н. 0000524004 00000 н. 0000524081 00000 н. 0000524452 00000 н. 0000524529 00000 н. 0000524899 00000 н. 0000524976 00000 н. 0000525345 00000 н. 0000525422 00000 н. 0000525792 00000 н. 0000525869 00000 н. 0000526239 00000 н. 0000526316 00000 н. 0000526687 00000 н. 0000526764 00000 н. 0000527134 00000 н. 0000527211 00000 н. 0000527580 00000 н. 0000527657 00000 н. 0000528030 00000 н. 0000528107 00000 н. 0000528476 00000 н. 0000528553 00000 н. 0000528921 00000 н. 0000528998 00000 н. 0000529368 00000 н. 0000529445 00000 н. 0000529815 00000 н. 0000529892 00000 н. 0000530264 00000 н. 0000530341 00000 п. 0000530712 00000 н. 0000530789 00000 н. 0000531157 00000 н. 0000531234 00000 н. 0000531605 00000 н. 0000531682 00000 н. 0000532053 00000 н. 0000532130 00000 н. 0000532501 00000 н. 0000532578 00000 н. 0000532952 00000 н. 0000533029 00000 н. 0000533398 00000 н. 0000533475 00000 н. 0000533845 00000 н. 0000533922 00000 н. 0000534294 00000 н. 0000534371 00000 п. 0000534743 00000 н. 0000534820 00000 н. 0000535192 00000 н. 0000535269 00000 н. 0000535643 00000 п. 0000535720 00000 н. 0000536093 00000 н. 0000537084 00000 н. 0000537160 00000 н. 0000537237 00000 п. 0000537606 00000 н. 0000537683 00000 п. 0000538054 00000 н. 0000538131 00000 п. 0000538501 00000 п. 0000538578 00000 н. 0000538947 00000 н. 0000539024 00000 н. 0000539390 00000 н. 0000539467 00000 н. 0000539836 00000 н. 0000539913 00000 н. 0000540281 00000 н. 0000540358 00000 n 0000540728 00000 n 0000540805 00000 n 0000541175 00000 n 0000541252 00000 n 0000541621 00000 n 0000541698 00000 n 0000542067 00000 n 0000542144 00000 n 0000542513 00000 n 0000542590 00000 n 0000542961 00000 n 0000543038 00000 n 0000543409 00000 n 0000543486 00000 n 0000543855 00000 n 0000543932 00000 n 0000544301 00000 n 0000544378 00000 n 0000544748 00000 n 0000544825 00000 n 0000545195 00000 n 0000545272 00000 n 0000545641 00000 n 0000545718 00000 n 0000546086 00000 n 0000546163 00000 n 0000546533 00000 n 0000547199 00000 n 0000547275 00000 n 0000547352 00000 n 0000547722 00000 n 0000547799 00000 n 0000548169 00000 n 0000548246 00000 n 0000548615 00000 n 0000548692 00000 n 0000549062 00000 n 0000549139 00000 n 0000549510 00000 n 0000549587 00000 n 0000549957 00000 n 0000550034 00000 n 0000550401 00000 n 0000550478 00000 n 0000550846 00000 n 0000550923 00000 n 0000551293 00000 n 0000551370 00000 n 0000551742 00000 n 0000551819 00000 n 0000552191 00000 n 0000552268 00000 n 0000552639 00000 n 0000552716 00000 n 0000553084 00000 n 0000553161 00000 n 0000553532 00000 n 0000553609 00000 n 0000553979 00000 n 0000554056 00000 n 0000554427 00000 n 0000554504 00000 n 0000554877 00000 n 0000554954 00000 n 0000555325 00000 n 0000555402 00000 n 0000555775 00000 n 0000555852 00000 n 0000556226 00000 n 0000556303 00000 n 0000556674 00000 n 0000556751 00000 n 0000557120 00000 n 0000557197 00000 n 0000557566 00000 n 0000557643 00000 n 0000558015 00000 n 0000558092 00000 n 0000558463 00000 n 0000558540 00000 n 0000558912 00000 n 0000558989 00000 n 0000559359 00000 n 0000559436 00000 n 0000559806 00000 n 0000559883 00000 n 0000560249 00000 n 0000560326 00000 n 0000560697 00000 n 0000560774 00000 n 0000561144 00000 n 0000561221 00000 n 0000561591 00000 n 0000561668 00000 n 0000562038 00000 n 0000562115 00000 n 0000562485 00000 n 0000562562 00000 n 0000562934 00000 n 0000563011 00000 n 0000563382 00000 n 0000563459 00000 n 0000563824 00000 n 0000563901 00000 n 0000564271 00000 n 0000564348 00000 n 0000564720 00000 n 0000564797 00000 n 0000565169 00000 n 0000565246 00000 n 0000565618 00000 n 0000565695 00000 n 0000566067 00000 n 0000567059 00000 n 0000567135 00000 n 0000567212 00000 n 0000567581 00000 n 0000567658 00000 n 0000568031 00000 n 0000568108 00000 n 0000568479 00000 n 0000568556 00000 n 0000568929 00000 n 0000569006 00000 n 0000569377 00000 n 0000569454 00000 n 0000569827 00000 n 0000569904 00000 n 0000570277 00000 n 0000570354 00000 n 0000570726 00000 n 0000570803 00000 n 0000571174 00000 n 0000571251 00000 n 0000571624 00000 n 0000571701 00000 n 0000572072 00000 n 0000572149 00000 n 0000572521 00000 n 0000572598 00000 n 0000572970 00000 n 0000573047 00000 n 0000573419 00000 n 0000573496 00000 n 0000573867 00000 n 0000573944 00000 n 0000574313 00000 n 0000574390 00000 n 0000574760 00000 n 0000574837 00000 n 0000575206 00000 n 0000575283 00000 n 0000575654 00000 n 0000575731 00000 n 0000576102 00000 n 0000576179 00000 n 0000576550 00000 n 0000576627 00000 n 0000577001 00000 n 0000577078 00000 n 0000577448 00000 n 0000577525 00000 n 0000577897 00000 n 0000577974 00000 n 0000578345 00000 n 0000578422 00000 n 0000578789 00000 n 0000578866 00000 n 0000579237 00000 n 0000579314 00000 n 0000579687 00000 n 0000579764 00000 n 0000580136 00000 n 0000580213 00000 n 0000580585 00000 n 0000580662 00000 n 0000581034 00000 n 0000581111 00000 n 0000581483 00000 n 0000582313 00000 n 0000582389 00000 n 0000582466 00000 n 0000582840 00000 n 0000582917 00000 n 0000583291 00000 n 0000583368 00000 n 0000583740 00000 n 0000583817 00000 n 0000584186 00000 n 0000584263 00000 n 0000584637 00000 n 0000584714 00000 n 0000585086 00000 n 0000585163 00000 n 0000585535 00000 n 0000585612 00000 n 0000585984 00000 n 0000586061 00000 n 0000586434 00000 n 0000586511 00000 n 0000586887 00000 n 0000586964 00000 n 0000587340 00000 n 0000587417 00000 n 0000587789 00000 n 0000587866 00000 n 0000588240 00000 n 0000588317 00000 n 0000588688 00000 n 0000588765 00000 n 0000589139 00000 n 0000589216 00000 n 0000589587 00000 n 0000589664 00000 n 00005 00000 n 00005

    00000 n 0000590489 00000 n 0000590566 00000 n 0000590941 00000 n 0000591018 00000 n 0000591393 00000 n 0000591470 00000 n 0000591843 00000 n 0000591920 00000 n 0000592296 00000 n 0000592373 00000 n 0000592747 00000 n 0000592824 00000 n 0000593199 00000 n 0000593276 00000 n 0000593651 00000 n 0000593728 00000 n 0000594102 00000 n 0000594179 00000 n 0000594552 00000 n 0000594629 00000 n 0000595004 00000 n 0000595081 00000 n 0000595456 00000 n 0000595533 00000 n 0000595909 00000 n 0000595986 00000 n 0000596361 00000 n 0000596438 00000 n 0000596813 00000 n 0000596890 00000 n 0000597263 00000 n 0000597340 00000 n 0000597715 00000 n 0000597792 00000 n 0000598164 00000 n 0000598241 00000 n 0000598616 00000 n 0000598693 00000 n 0000599067 00000 n 0000599144 00000 n 0000599518 00000 n 0000599595 00000 n 0000599969 00000 n 0000600046 00000 n 0000600420 00000 n 0000600497 00000 n 0000600872 00000 n 0000600949 00000 n 0000601322 00000 n 0000602312 00000 n 0000602388 00000 n 0000602465 00000 n 0000602838 00000 n 0000602915 00000 n 0000603287 00000 n 0000603364 00000 n 0000603734 00000 n 0000603811 00000 n 0000604185 00000 n 0000604262 00000 n 0000604633 00000 n 0000604710 00000 n 0000605083 00000 n 0000605160 00000 n 0000605532 00000 n 0000605609 00000 n 0000605983 00000 n 0000606060 00000 n 0000606432 00000 n 0000606509 00000 n 0000606881 00000 n 0000606958 00000 n 0000607332 00000 n 0000607409 00000 n 0000607779 00000 n 0000607856 00000 n 0000608229 00000 n 0000608306 00000 n 0000608679 00000 n 0000608756 00000 n 0000609130 00000 n 0000609207 00000 n 0000609579 00000 n 0000609656 00000 n 0000610029 00000 n 0000610106 00000 n 0000610480 00000 n 0000610557 00000 n 0000610931 00000 n 0000611008 00000 n 0000611381 00000 n 0000611458 00000 n 0000611831 00000 n 0000611908 00000 n 0000612280 00000 n 0000612357 00000 n 0000612731 00000 n 0000612808 00000 n 0000613179 00000 n 0000613256 00000 n 0000613630 00000 n 0000613707 00000 n 0000614081 00000 n 0000614158 00000 n 0000614532 00000 n 0000614609 00000 n 0000614983 00000 n 0000615060 00000 n 0000615433 00000 n 0000615510 00000 n 0000615884 00000 n 0000615961 00000 n 0000616334 00000 n 0000616411 00000 n 0000616784 00000 n 0000617611 00000 n 0000617687 00000 n 0000617764 00000 n 0000618133 00000 n 0000618210 00000 n 0000618579 00000 n 0000618656 00000 n 0000619024 00000 n 0000619101 00000 n 0000619471 00000 n 0000619548 00000 n 0000619917 00000 n 0000619994 00000 n 0000620365 00000 n 0000620442 00000 n 0000620811 00000 n 0000620888 00000 n 0000621256 00000 n 0000621333 00000 n 0000621702 00000 n 0000621779 00000 n 0000622149 00000 n 0000622226 00000 n 0000622597 00000 n 0000622674 00000 n 0000623043 00000 n 0000623120 00000 n 0000623488 00000 n 0000623565 00000 n 0000623933 00000 n 0000624010 00000 n 0000624375 00000 n 0000624452 00000 n 0000624821 00000 n 0000624898 00000 n 0000625270 00000 n 0000625347 00000 n 0000625715 00000 n 0000625792 00000 n 0000626162 00000 n 0000626239 00000 n 0000626609 00000 n 0000626686 00000 n 0000627057 00000 n 0000627134 00000 n 0000627502 00000 n 0000627579 00000 n 0000627945 00000 n 0000628022 00000 n 0000628392 00000 n 0000628469 00000 n 0000628838 00000 n 0000628915 00000 n 0000629283 00000 n 0000629360 00000 n 0000629728 00000 n 0000629805 00000 n 0000630175 00000 n 0000630252 00000 n 0000630621 00000 n 0000630698 00000 n 0000631065 00000 n 0000631142 00000 n 0000631507 00000 n 0000631584 00000 n 0000631952 00000 n 0000632029 00000 n 0000632401 00000 n 0000632478 00000 n 0000632849 00000 n 0000632926 00000 n 0000633297 00000 n 0000633374 00000 n 0000633745 00000 n 0000633822 00000 n 0000634191 00000 n 0000635102 00000 n 0000635178 00000 n 0000635255 00000 n 0000635625 00000 n 0000635702 00000 n 0000636072 00000 n 0000636149 00000 n 0000636520 00000 n 0000636597 00000 n 0000636968 00000 n 0000637045 00000 n 0000637413 00000 n 0000637490 00000 n 0000637860 00000 n 0000637937 00000 n 0000638309 00000 n 0000638386 00000 n 0000638757 00000 n 0000638834 00000 n 0000639205 00000 n 0000639282 00000 n 0000639651 00000 n 0000639728 00000 n 0000640093 00000 n 0000640170 00000 n 0000640541 00000 n 0000640618 00000 n 0000640988 00000 n 0000641065 00000 n 0000641435 00000 n 0000641512 00000 n 0000641880 00000 n 0000641957 00000 n 0000642327 00000 n 0000642404 00000 n 0000642774 00000 n 0000642851 00000 n 0000643220 00000 n 0000643297 00000 n 0000643666 00000 n 0000643743 00000 n 0000644110 00000 n 0000644187 00000 n 0000644559 00000 n 0000644636 00000 n 0000645001 00000 n 0000645078 00000 n 0000645447 00000 n 0000645524 00000 n 0000645892 00000 n 0000645969 00000 n 0000646332 00000 n 0000646409 00000 n 0000646779 00000 n 0000646856 00000 n 0000647227 00000 n 0000647304 00000 n 0000647672 00000 n 0000647749 00000 n 0000648119 00000 n 0000648196 00000 n 0000648565 00000 n 0000648642 00000 n 0000649012 00000 n 0000649840 00000 n 0000649916 00000 n 0000649993 00000 n 0000650357 00000 n 0000650434 00000 n 0000650802 00000 n 0000650879 00000 n 0000651247 00000 n 0000651324 00000 n 0000651695 00000 n 0000651772 00000 n 0000652142 00000 n 0000652219 00000 n 0000652590 00000 n 0000652667 00000 n 0000653040 00000 n 0000653117 00000 n 0000653489 00000 n 0000653566 00000 n 0000653936 00000 n 0000654013 00000 n 0000654383 00000 n 0000654460 00000 n 0000654832 00000 n 0000654909 00000 n 0000655281 00000 n 0000655358 00000 n 0000655731 00000 n 0000655808 00000 n 0000656179 00000 n 0000656256 00000 n 0000656629 00000 n 0000656706 00000 n 0000657076 00000 n 0000657153 00000 n 0000657523 00000 n 0000657600 00000 n 0000657972 00000 n 0000658049 00000 n 0000658420 00000 n 0000658497 00000 n 0000658869 00000 n 0000658946 00000 n 0000659318 00000 n 0000659395 00000 n 0000659764 00000 n 0000659841 00000 n 0000660214 00000 n 0000660291 00000 n 0000660665 00000 n 0000660742 00000 n 0000661112 00000 n 0000661189 00000 n 0000661560 00000 n 0000661637 00000 n 0000662009 00000 n 0000662086 00000 n 0000662458 00000 n 0000662535 00000 n 0000662902 00000 n 0000662979 00000 n 0000663348 00000 n 0000663425 00000 n 0000663796 00000 n 0000663873 00000 n 0000664244 00000 n 0000665070 00000 n 0000665146 00000 n 0000665223 00000 n 0000665593 00000 n 0000665670 00000 n 0000666039 00000 n 0000666116 00000 n 0000666487 00000 n 0000666564 00000 n 0000666935 00000 n 0000667012 00000 n 0000667382 00000 n 0000667459 00000 n 0000667827 00000 n 0000667904 00000 n 0000668273 00000 n 0000668350 00000 n 0000668721 00000 n 0000668798 00000 n 0000669168 00000 n 0000669245 00000 n 0000669614 00000 n 0000669691 00000 n 0000670060 00000 n 0000670137 00000 n 0000670508 00000 n 0000670585 00000 n 0000670956 00000 n 0000671033 00000 n 0000671401 00000 n 0000671478 00000 n 0000671847 00000 n 0000671924 00000 n 0000672294 00000 n 0000672371 00000 n 0000672742 00000 n 0000672819 00000 n 0000673188 00000 n 0000673265 00000 n 0000673635 00000 n 0000673712 00000 n 0000674079 00000 n 0000674156 00000 n 0000674524 00000 n 0000675190 00000 n 0000675266 00000 n 0000675343 00000 n 0000675712 00000 n 0000675789 00000 n 0000676157 00000 n 0000676234 00000 n 0000676603 00000 n 0000676680 00000 n 0000677050 00000 n 0000677127 00000 n 0000677498 00000 n 0000677575 00000 n 0000677946 00000 n 0000678023 00000 n 0000678393 00000 n 0000678470 00000 n 0000678840 00000 n 0000678917 00000 n 0000679288 00000 n 0000679365 00000 n 0000679734 00000 n 0000679811 00000 n 0000680182 00000 n 0000680259 00000 n 0000680628 00000 n 0000680705 00000 n 0000681077 00000 n 0000681154 00000 n 0000681523 00000 n 0000681600 00000 n 0000681971 00000 n 0000682048 00000 n 0000682418 00000 n 0000682495 00000 n 0000682866 00000 n 0000683453 00000 n 0000690627 00000 n 0001055718 00000 n 0001057179 00000 n 0001058640 00000 n 0001096813 00000 n 0001113475 00000 n 0001116726 00000 n 0001119977 00000 n 0001127975 00000 n 0000050835 00000 п. 0000048244 00000 n трейлер ]/Prev 3547843/XRefStm 50835>> startxref 0 %% EOF 6596 0 obj > поток hY[l>3k,B_w.> ۟ Z ؗ Zj% "? N> KKi: k` I-wb 6󣕎pWja?) 4D2? CkюU̦x _ *

    дымоход конденсационного котла, дымоход конденсационного котла Поставщики и производители на Alibaba.com

    О продуктах и ​​поставщиках:
     Исследуйте массив. Дымоход конденсационного котла  Коллекция  на Alibaba.com. Ты можешь купить.  Дымовой конденсационный котел  различной номинальной мощности и топлива ..  Дымовой конденсационный котел  подходят как для бытового, так и для промышленного использования. Эти продукты пригодятся в различных отраслях промышленности, таких как фармацевтическая, текстильная, пищевая, строительная и т. Д.Дымоход конденсационного котла

    на Alibaba.com работает на газе / угле / масле / электричестве. Изделие изготовлено из высококачественной стали, предотвращающей ржавление при длительном использовании. Выходная температура колеблется от 170 до 350 градусов по Цельсию. Файл. Дымоход конденсационного котла Варианты стиля - вертикальные и горизонтальные. Рабочее давление, номинальная мощность, номинальное напряжение и другие подобные характеристики зависят от использования и отрасли. Тип конструкции - водяная труба или пожарная труба.Выход файла. Дымоход конденсационного котла - это либо горячая вода, либо пар. Основными преимуществами продуктов являются быстрая сборка, меньшая площадь пола, автоматизированная панель управления и т. Д. Тип циркуляции, давление, теплоемкость, материал, применение - важные факторы, влияющие на покупку.

    Дымоход конденсационного котла

    имеет большие поверхности нагрева и высокий тепловой КПД. Они также обеспечивают чистое сгорание, сводя к минимуму возникающее загрязнение. Файл. Дымоход конденсационного котла Серия также имеет ряд мер безопасности.Например, защита от утечек, двойной регулируемый регулятор давления, предохранительный клапан полного подъема и т. Д. дымоход конденсационного котла прост в эксплуатации, экономичен, портативен и высокоэффективен. Продукция соответствует международным стандартам и имеет несколько сертификатов.

    Хватай увлекательно. Дымоход конденсационного котла от Alibaba.com гарантирует максимальную окупаемость ваших инвестиций. Если да. конденсационный котел дымоход поставщик, находите себе сделку по крупным заказам.Посетите сейчас и получите доступ к продуктам мирового класса.

    % PDF-1.4 % 1 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > транслировать application / pdfuuid: 6a56dd19-2160-44d4-875c-fb3822137595uuid: d7428fce-49b4-4adc-ad5c-212b86a9b1282015-02-09T14: 11 + 13: 002015-02-09T14: 11 + 13: 00PDF.30-XChange Editor 5.5 XChange PDF Core API (5.5.309) конечный поток эндобдж 4 0 объект > эндобдж 5 0 obj > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0.286 595,02 841,814] / Тип / Страница >> эндобдж 6 0 obj > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 7 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 8 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 9 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0.286 595,02 841,814] / Тип / Страница >> эндобдж 10 0 obj > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 11 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 12 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595.02 841.814] / Тип / Страница >> эндобдж 13 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 14 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 15 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841.814] / Тип / Страница >> эндобдж 16 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 17 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 18 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 19 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0.286 595,02 841,814] / Тип / Страница >> эндобдж 20 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 21 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 22 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595.02 841.814] / Тип / Страница >> эндобдж 23 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 24 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 25 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841.814] / Тип / Страница >> эндобдж 26 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 27 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 28 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 29 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0.286 595,02 841,814] / Тип / Страница >> эндобдж 30 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 31 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 32 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 33 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0.286 595,02 841,814] / Тип / Страница >> эндобдж 34 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 35 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 36 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595.02 841.814] / Тип / Страница >> эндобдж 37 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 38 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 39 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841.814] / Тип / Страница >> эндобдж 40 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 41 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 42 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 43 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0.286 595,02 841,814] / Тип / Страница >> эндобдж 44 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 45 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text / ImageB] / XObject> >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 46 0 объект > / ExtGState> / Шрифт> / ProcSet [/ PDF / Text] >> / Повернуть 0 / TrimBox [0 0,286 595,02 841,814] / Тип / Страница >> эндобдж 47 0 объект > транслировать hXKob; AʼntRdԌ3} # 2 "idwE # +> |.Ic | ߃ jQ My! 9dwEy | rF '= 7A (aWbk | GpV

    җ3l "O 㜛 5 Pe ~' x2l7, Ob8_8:; EvtHeSaGwkgWS | ؑإ QiF [95J82w ؑ ҍc (RpHz2: 9J: vX! b! R]! F48̚Q3fςfOWdR_ERP @ p &; ~? V9G {T9ѧCz +

    Ariston SYSTEM A 30 RFFI Руководство пользователя Стр .: 23

    23

    12.4 Установка двойной трубы (Ø80 / 80)

    ПРИМЕЧАНИЕ:

    EE PAGE 2

    4

    ДЛЯ МАКСИМАЛЬНЫХ И МИНИМАЛЬНЫХ ДЫМОХОДОВ (

    T

    ABLE C

    )

    Если невозможно перекрыть дымоход на расстоянии, разрешенном для коаксиальных дымоходов, двойная дымовая труба

    можно использовать, установив специальный переходник на патрубок дымохода и используя отверстие для забора воздуха, расположенное в верхней части камеры сгорания.

    c

    камера.

    A

    Обязательно убедитесь, что дымоход имеет соответствующую опору, избегая низких точек. (MTS поставляет подходящие зажимы под номером 705778).

    Для использования воздухозаборника необходимо:

    1) Снять крышку воздухозаборника

    2) Установить фланец на коллектор, поставляемый с котлом

    3) При необходимости вставить ограничитель на трубку или колено

    4) Вставьте коллектор на трубу или колено до нижнего упора

    (использовать шайбу не обязательно).

    5) Вставьте колено / коллектор в воздухозаборное отверстие котла и закрепите его винтами

    Двойные дымоходные трубы могут оснащаться дополнительными коленами или без них и не требуют зажимов, просто убедитесь, что красное уплотнительное кольцо имеет размер

    вставьте в охватывающий конец дымоходной трубы и полностью вставьте удлинитель в предыдущую секцию дымоходной трубы или колена,

    убедитесь, что уплотнительное кольцо не смещено при сборке дымохода.

    Двойная труба также может быть преобразована обратно в коаксиальный дымоход для обеспечения вертикальной заделки с помощью коаксиального комплекта с помощью перемычки для труб

    (Двойной коаксиальный переходник - Деталь No.705767). При вертикальной прокладке парной дымовой трубы.

    Не рекомендуется использовать перемычку для горизонтальной заделки труб, однако в том маловероятном случае, если это окажется необходимостью

    , чрезвычайно важно, чтобы весь дымоход имел падение 5 мм на каждый метр обратно в котел, и там, где внутренний дымоход диаметром 60 мм

    концентрического вывода соединяется с перемычкой трубы, эта точка должна быть надлежащим образом герметизирована силиконовым герметиком, чтобы избежать утечки конденсата в этой точке.

    При установке двойной дымоходной трубы выводы воздухозаборника и вытяжки должны оканчиваться на одной стене, центры выводов

    должны находиться на расстоянии не менее 280 мм друг от друга, а воздухозаборник не должен располагаться над вытяжной Терминал. Воздухозаборник

    можно прокладывать горизонтально, однако вывод и последний 1 метр дымохода должны устанавливаться с уклоном от котла

    во избежание попадания дождя.

    Также настоятельно рекомендуется, чтобы участок воздухозаборной трубы был изготовлен из изолированной трубы, чтобы предотвратить образование конденсата на

    снаружи трубы.

    Максимально допустимая длина дымохода для двойного дымохода зависит от типа используемого участка.

    Для участков дымохода с впускными и выпускными трубами при одинаковых атмосферных условиях (T

    YPE 4) максимальная длина составляет 60

    метров (24 кВт и 30 кВт), для участков с выводами в разных атмосферных условиях (T

    YPE 5) выхлопной патрубок

    должен выступать на 0,5 метра над коньком крыши (это не обязательно, если вытяжная и воздухозаборная трубы

    расположены на одной стороне здания).Для T

    YPE 5 также максимальная допустимая комбинированная длина составляет 60 метров (24 кВт и 30 кВт).

    Максимальная длина достигается за счет объединения общей длины как воздухозаборных, так и выхлопных труб.

    Следовательно, максимальная длина

    , например, 60 метров, обеспечит длину дымохода 30 метров для забора воздуха и 30 метров для выхлопных труб, а также

    на каждые 90

    o

    колено 2,2 метра должно быть вычитается из общей длины и на каждые 45

    o

    колена 1.Из общей длины дымохода необходимо вычесть 4 метра

    .

    Некоторые из допустимых конфигураций дымохода подробно описаны на стр. 24.

    Для получения дополнительной информации, касающейся не изображенных участков дымохода, обратитесь в технический отдел по телефону 0870 241 8180.

    12. Подключение дымохода (продолжение)

    Рис. 25

    Рис. 26

    162

    Газовый котел Lemax premium 24. Настенный газовый котел Lemax PRIME-V24. Нюансы и преимущества котлов Лемакс Прайм

    Котел газовый настенный LEMAX PRIME-V24 - двухконтурный отопительный котел компактных размеров с отличными техническими и эксплуатационными характеристиками.Высокий КПД, расширенный диапазон рабочего напряжения котла. Они отличаются высокой производительностью, низким уровнем шума и абсолютной безопасностью в эксплуатации. Купить настенный газовый котел LEMAX PRIME-V24 для своего дома - значит обеспечить в нем максимально комфортный микроклимат зимой или в межсезонье на долгое время. На сайте интернет-магазина Тех.Авеню вы можете купить модель LEMAX PRIME-V24 по самой доступной цене с доставкой в ​​любой регион России.

    Характеристики настенного газового котла LEMAX PRIME-V24

    • Идеально для установки в квартирах и частных домах.Адаптирован к перепадам давления газа
    • КПД 92,5%
    • Максимальная длина коаксиального дымохода до 5,5 м
    • Увеличенный объем камеры сгорания обеспечивает полное сгорание газа и увеличивает срок службы теплообменника
    • Теплообменник автономный для контура ГВС
    • Гидравлическая группа из латуни
    • Встроенный трансформатор розжига
    • Датчики отопления и горячей воды навесные
    • Возможность подключения различных типов термостатов и беспроводных систем управления домашним комфортом (в том числе для IOS и Android)
    • Расширенный диапазон рабочего напряжения котла

    Характеристики LEMAX PRIME-V24

    • Максимальная потребляемая тепловая мощность, кВт: 25.5
    • Минимальная потребляемая тепловая мощность, кВт: 9
    • Средний расход газа, м3 / ч: 1,4
    • КПД,%: 92,5
    • Максимальное давление в системе отопления, МПа: 3
    • Объем расширительного бачка, л: 6
    • Давление в расширительном баке, МПа: 0,1
    • Максимальное давление холодной воды на входе, МПа: 0,8
    • Минимальное давление холодной воды на входе, МПа: 0,02
    • Минимальный расход воды в контуре ГВС, л / мин: 2,0
    • Количество горячей воды при ΔТ = 25 ° С, л / мин: 13.7
    • Количество горячей воды при ΔT = 35 ° C, л / мин: 9,8
    • Диаметр коаксиального дымохода, мм: 60
    • Длина коаксиального дымохода, мм: 100
    • Температура выхлопных газов, ° С, не менее: 110
    • Номинальное давление подачи природного газа (метана), Па: 1300
    • Напряжение питания, В: 220
    • Частота питающей сети, Гц: 50
    • Электрическая мощность, Вт: 125
    • Габаритные размеры (ВхШхГ), мм: 750х430х270
    • Масса, кг: 28
    • Бренд: Lemax, Россия

    Модель настенного двухконтурного газового котла Lemax PRIME-V24 может быть установлена ​​в помещениях различной конфигурации.Качественные комплектующие оборудования позволяют монтировать его в местах, где зафиксирован изменчивый микроклимат. Устройство полностью герметично, попадание топлива в космическое пространство исключено, поэтому эксплуатация котла этого типа считается удобной и безопасной.

    Преимущества отопительных котлов серии Lemax PRIME:

    • Максимальная длина коаксиального дымохода до 4,5 м.
    • Высокий уровень унификации узлов и узлов для всей линейки настенных котлов.
    • Постоянная тепло- и звукоизоляция для обеспечения акустического комфорта в условиях отопления квартир.
    • Интуитивное управление.
    • Исключительно европейские комплектующие.
    • Реализована функция подключения дополнительных периферийных устройств.
    • Реализована функция управления через IOS и Android.
    • Увеличенный объем камеры сгорания обеспечивает полное сгорание газа и увеличивает срок службы теплообменника.
    • Двойной уровень защиты от избыточного давления в отопительном контуре.
    • Работа в системах с высоким гидравлическим сопротивлением.
    • Конструктивно защищенные датчики и датчики от коррозии и накипи.
    • Расширенный диапазон рабочего напряжения котла.
    • Встроенный трансформатор зажигания.
    • Двухуровневая защита электронной платы.
    • Индикатор давления воды на ЖК-дисплее.
    • Теплообменник автономный для контура ГВС.
    • Гидрогруппа композитная.
    • Герконовый датчик протока.
    • Гарантия 2 года.

    Газовые настенные двухконтурные котлы Lemax PRIME отличаются эргономичной формой, поэтому быстро устанавливаются практически в любом помещении. Качественные теплообменники, встроенные в каждую модель, гарантируют высокую производительность оборудования при минимальном потреблении энергии. Устройства просты в эксплуатации и рассчитаны на длительный срок службы.

    Рейтинг статьи:

    Загружается ...

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
