Подключение коаксиальных дымоходов для котлов с закрытыми камерами сгорания Екатеринбург

Для надежной и безопасной работы котла перед монтажом установки необходимо выбрать вариант подключения дымохода. Существует множество различных схем. Наиболее часто встречающиеся вы сможете найти здесь.

Прежде всего стоит отметить, что при монтаже котлов Vitopend используются два типоразмера коаксиальных труб:
– диаметр коаксиальной системы 60/100;
– диаметр коаксиальной системы 80/125.
Выбор диаметра коаксиальной системы обусловлен необходимой длиной дымохода. Следовательно, каждый из типов подключения имеет максимальную длину дымохода.

Наиболее часто встречающимся подключением является  коаксиальный проход через наружную стену.

Проход через наружную стену. Только в имеющихся сооружениях (конструктивный тип C13x согласно TRGI 2008) (допускается при номинальной тепловой мощности до 11 кВт для отопления помещений или до 28 кВт для приготовления горячей воды).

Согласно “Положения об отоплении” от 1999 года проход через наружную стену возможен лишь в отдельных случаях, если другая прокладка дымохода по техническим или экономическим соображениям невозможна.

Теплогенератор забирает воздух для горения через двойную концентрическую трубу из атмосферы у наружной стены и выводит продукты сгорания в атмосферу у наружной стены.

Горизонтальный проход через кровлю (конструктивный тип C13x согласно TRGI 2008) (без ограничений по номинальной тепловой мощности).

Теплогенератор забирает воздух для горения через двойную концентрическую трубу из атмосферы у слухового окна крыши и выводит продукты сгорания в атмосферу у слухового окна.



Такой вариант является самым бюджетным при организации отвода продуктов сгорания. Компанией Viessmann производится и поставляются готовые комплекты для прохода через стену.

Рассмотрим комплектацию такого дымохода (Нумерация элементов по чертежу выше).


Для начала возьмем систему с размером 60/100.
1. Комплект прохода через наружную стену (арт. 7194844).
Комплект включает в себя:
– присоединительный патрубок котла 87° с измерительными штуцерами;
– диафрагмы, ограничивающие поток уходящих газов;
– проход через наружную стену со стеновыми диафрагмами.
или
1. Комплект прохода через наружную стену с защитой против обледенения (арт. 7246579).
Комплект включает в себя:
– присоединительное колено котла 87° с измерительными штуцерами;
– конденсатосборник;
– диафрагмы, ограничивающие поток уходящих газов;
– проход через наружную стену со стеновыми диафрагмами, конструктивно выполненный с защитой от замерзания.
2. Защитная решетка (арт. 7337276).
Защитную решетку имеет смысл устанавливать в случае выхода дымохода вблизи от прохода людей для защиты дымохода от внешних воздействий.
3. Коаксиальная труба системы LAS 1,0 м  (арт. 7194841) и (или)
коаксиальная труба LAS 0,5 м (арт .7194842), а также
колено системы LAS 87° (арт. 7194836) и (или) колено системы LAS 45° ((2 шт.) арт. 7194837). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Следует помнить, что длина такого дымохода не может превышать 3 метров. При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

Рассмотрим подобную систему с размерностью 80/125.
1. Комплект прохода через наружную стену (арт. 7246540).

Комплект включает в себя:
– присоединительный патрубок котла 87° с измерительными штуцерами и конденсатосборником;
– диафрагмы, ограничивающие поток уходящих газов;
– проход через наружную стену со стеновыми диафрагмами.
2. Защитная решетка (арт.7337276).
Защитную решетку имеет смысл устанавливать в случае выхода дымохода вблизи от прохода людей для защиты дымохода от внешних воздействий.
3. Коаксиальная труба системы LAS 1,0 м  (арт. 7198592) и (или)
коаксиальная труба LAS 0,5 м (арт.7198 591), а также
колено системы LAS 87° (арт.7198 594) и (или) колено системы LAS 45° ((2 шт.)арт.7198 593). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Максимальная длина такого дымохода для котлов Vitopend 100 Wh2D и WHKB мощностью 24,8 кВт не может превышать 10 метров. Для котлов мощностью 31 кВт, а также для котлов Vitopend 111 данная длина не должна превышать 8 метров.
При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

При необходимости отводить продукты сгорания через крышу используются две следующие схемы.

В бытовом (жилом) помещении непосредственно под крышей или только с расположенным сверху чердачным помещением (номинальная тепловая мощность <= 50 кВт)

Вертикальный проход при отсутствии шахты дымохода (конструктивный тип C33x согласно TRGI 2008) (различные возможности исполнения)

• 1 непосредственно на крышу, вертикальный проход через скатную крышу
• 2 непосредственно через кровлю, вертикальный проход через скатную крышу с защитной трубой в (необорудованном) чердачном помещении или в противопожарной кладке (оборудованное чердачное помещение)
• 3 непосредственно на крышу, вертикальный проход через плоскую крышу

Теплогенератор забирает воздух для горения через двойную концентрическую трубу из атмосферы и выводит продукты сгорания в атмосферу над крышей.



Подобный вариант применяется при невозможности по какой либо причине отвести продукты сгорания через наружную стену при этом шахты дымохода нет.

Для системы с размерностью 60/100 применяемые элементы будут следующими:
1. Комплект прохода через кровлю.

Черного цвета (арт. 7246543)
Черепично-красного цвета (арт. 7246544)
Комплект включает в себя:
– присоединительный патрубок котла;
– проход через кровлю;
– крепежный хомут;
– Конденсатосборник.
или
1. Комплект прохода через кровлю с защитой против обледенения
Черного цвета (арт. 7246800)
Черепично-красного цвета (арт. 7246801)
Комплект включает в себя:
– присоединительный патрубок котла;
– проход через кровлю;
– крепежный хомут;
– конденсатосборник.
2. Универсальные защитные диафрагмы (арт. 7185139)
Предназначены для герметизации стыка.
3. Универсальная голландская черепица для черепичных и листовых кровель.
Черного цвета (арт. 7338644)
Черепично-красного цвета (арт.7183692)
или
Универсальная голландская черепица для плоскочерепичных, шиферных и прочих кровель
Черного цвета (арт.7373290)
Черепично-красного цвета (арт.7373291)
или
Манжета горизонтальной крыши (арт.7338645).
Выбор зависит от типа существующей кровли.
4. Коаксиальная труба системы LAS 1,0 м  (арт.7194841) и (или)
коаксиальная труба LAS 0,5 м (арт.7194841), а также
колено системы LAS 87° (арт.7194836) и (или) колено системы LAS 45° ((2 шт.) арт. 7194836). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Максимальная длина такого дымохода для котлов Vitopend 100 Wh2D и WHKB  мощностью 24,8 кВт и 31 кВт не может превышать 5 и 3 метра соответственно. Для котлов Vitopend 111 данная длина не должна превышать 3 метра.
При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

Если длины дымохода недостаточно, то необходимо использовать коаксиальный дымоход размерностью 80/125.
1. Комплект прохода через кровлю.
Черного цвета (арт. 7246545)
Черепично-красного цвета (арт. 7246546).
Комплект включает следующие элементы:
– патрубок подключения котла с конденсатосборником;
– проход через кровлю;
– крепежный хомут.
2. Универсальные защитные диафрагмы (арт.7185139)
Предназначены для герметизации стыка.
3. Универсальная голландская черепица для черепичных и листовых кровель
Черного цвета (арт.7338644)
Черепично-красного цвета (арт.7183692)
или

Универсальная голландская черепица для плоскочерепичных, шиферных и прочих кровель
Черного цвета (арт.7373290)
Черепично-красного цвета (арт.7373291)
или
Манжета горизонтальной крыши (арт. 7338645).
4. Коаксиальная труба системы LAS 1,0 м  (арт.7198592) и (или)
коаксиальная труба LAS 0,5 м (арт.7198591), а также
колено системы LAS 87° (арт.7198594) и (или) колено системы LAS 45° ((2 шт.)арт.7198593). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Максимальная длина такого дымохода для котлов Vitopend 100 Wh2D и WHKB  мощностью 24,8 кВт и 31 кВт не может превышать 12 и 10 метра соответственно. Для котлов Vitopend 111 данная длина не должна превышать 8 метров.
При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

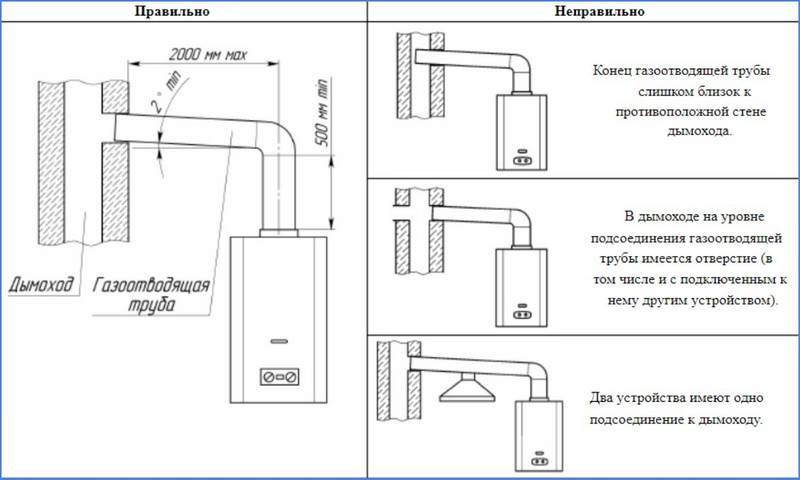

Если шахта дымохода уже имеется, то можно использовать следующий вариант подключения.

В помещении для установки (в нежилом помещении) с одним или несколькими полными этажами над ним (для Vitodens 200-W мощностью свыше 60 кВт – обязательно)

Проход через шахту дымохода (конструктивный тип B23 согласно TRGI 2008)

Теплогенератор забирает воздух для горения из помещения установки и отводит продукты сгорания через дымоход в атмосферу над крышей (попутное движение дымовых газов).

Для подобного подключения рассмотрим узел подключения к дымовой трубе.

Для системы 60/100.
1. Присоединительный патрубок котла (арт. 7194858)
В комплект поставки входят:
– присоединительный элемент котла;
– диафрагмы уходящих газов (обязательны для установки).
2. Коаксиальная труба системы LAS 1,0 м  (арт. 7194841)
и (или)
коаксиальная труба LAS 0,5 м (арт. 7194842),
а также
колено системы LAS 87° (арт.7194836)
и (или)
колено системы LAS 45° ((2 шт.)арт.7194 837).
Трубы являются укорачиваемыми.
3. Футеровка стены для коаксиальной дымовой трубы системы LAS производится Заказчиком.
Максимальная длина дымохода 2 метра для всех типов котлов Vitopend.

Горизонтальный дымоход: требования, схема, монтаж

Главная » Дымовые » Какие требования предъявляются к горизонтальным дымоходам и как их правильно установить

Содержание

1. Что это такое и зачем он нужен
2. Требования к горизонтальным дымоходам
3. Плюсы и минусы
4. Правила проведения монтажных работ
5. Основные способы вывода
6. Обслуживание
7. В чем отличие от коаксиального дымохода

В некоторых случаях при обустройстве отопительных агрегатов возникает необходимость установить горизонтальный дымоход. Существует несколько вариантов реализации этого процесса: как простых, так и достаточно сложных.

Горизонтальный дымоход от газового котла

Что это такое и зачем он нужен

Горизонтальные дымоходы представляют собой участки системы отвода продуктов горения, расположенные параллельно полу и проходящие между отопительным прибором и выходом на крышу. Различают 3 вида таких конструкций:

1. Ответвление от вертикальных линий, которые по своей длине не должны превышать 1 м.
2. Полноценный дымоотвод с наличием минимальных вертикальных участков и выводом через стену на улицу. Такие системы используются в том случае, когда газовый котел располагается близко к внешним стенам здания и установка вертикального дымохода через перекрытие нецелесообразна. Кроме того, конструкция необходима, если нет возможности оборудовать дымоход в помещении с отопительным агрегатом и нужно осуществить вывод в соседние комнаты.
3. Печное отопление дома подразумевает нагрев воздуха за счет раскаленных в процессе топки кирпичей. Прямой дымоотвод будет способствовать быстрому их остыванию. Для повышения площади с теплоотдачей и высокой сохранности горячего воздуха строят конструкции в виде змейки.

Требования к горизонтальным дымоходам

Основное условие функционирования любого дымохода — наличие естественной тяги. Чтобы обеспечить его, максимальная длина горизонтальных участков во всей системе не должна превышать 100 см.

Если присутствует несколько поворотов, как в дымоходах «змейка», высока вероятность образования завихрений и оседания сажи. Для устранения таких недостатков поверхность внутри системы должна быть полностью гладкой, углы не заострены. Требования также включают обязательность одинакового сечения по всей длине конструкции.

Ввиду сложных условий эксплуатации дымоход должен стойко выдерживать воздействие кислот, конденсата, механических нагрузок и высоких температур, сохранять герметичность максимально долгий срок.

Плюсы и минусы

Самое главное преимущество горизонтальных дымоходов — увеличение теплоотдачи. Это особенно важно при печном отоплении или в случае, когда обогреватели недостаточно мощные.

Негативная сторона конструкции — трубы горизонтального участка быстрее засоряются сажей, при неправильном монтаже возникают завихрения, да и сам процесс установки часто бывает сложным.

Завихрения могут понижать силу тяги. Для их устранения углы внутри конструкции закругляют.

Правила проведения монтажных работ

Особенности и технология монтажа горизонтального дымохода позволяет провести все работы своими руками при наличии базовых знаний и умений.

Если речь идет о котлах со специальной турбиной, то все просто: устанавливается коаксиальный дымоход. В других случаях горизонтальный участок дымохода должен поддерживать естественную тягу. Поэтому монтаж систем «змейка» осуществляется строго в соответствии с технологическими требованиями. Конструкция состоит из нескольких оборотов, в которых горизонтальные участки чередуются с вертикальными короткими, обеспечивая полный вывод продуктов горения.

Для постройки используется огнеупорный кирпич. При этом для организации поворотного канала его необходимо распилить пополам. Главное на каждом этапе — контролировать сохранения одинакового сечения воздушного канала. Конструкция складывается поочередно по секциям. Детали, которые будут располагаться в местах заворота воздушного потока, закругляют, срезая и шлифуя углы.

На каждом этапе укладки рядов необходимо распределять раствор так, чтобы обеспечивалась герметичность. Особое внимание следует уделять установке металлических дверок или выбивного кирпича.

Основные способы вывода

Схема выкладки трубы должна основываться на методе вывода:

1. Через стену производится выведение коаксиальной системы с последующим утеплением и герметизацией места расположения трубы.
2. При выводе через перекрытия и кровлю целесообразен дымоход «змейка». При этом высоту конструкции рассчитывают так, чтобы обеспечить тягу и исключить завихрения (методы монтажа рекомендуют наличие 4-6 поворотов).

Обслуживание

Любой дымоход предрасположен к забиванию продуктами горения, такими как сажа и копоть. Поэтому кроме наружной эстетической отделки, он нуждается в постоянной чистке. Если стандартный вертикальный дымоход избавить от засора несложно, то горизонтальные шахты необходимо чистить по отдельности.

В случае с коаксиальными системами работа по очистке не занимает много времени и усилий, т.к. конструкция выполнена из нержавеющей стали, а сильный поток воздуха, выталкивающий продукты горения не дает копоти и саже оседать на стенках конструкции. Для усиления эффекта дымоходы устанавливают под небольшим углом к горизонтальной плоскости.

В кирпичных системах горизонтальных дымоотводов «змейка», чтобы обеспечить прочистку каналов от сажи, на уровне каждой горизонтальной секции ставят металлические дверцы. Ввиду разных свойств металла и кирпича, в частности нагрева и остывания, КПД всей конструкции снижается. Чтобы этого не происходило, вместо дверок часто монтируют выбивные элементы -квадратные кирпичики, которые при необходимости можно достать, а после проведения очистных работ установить на место.

В первом случае доступ к воздуховоду обеспечивается путем открывания и закрывания изделия. Во втором, прежде чем достичь внутренней плоскости, нужно при небольших усилиях демонтировать один из элементов, а после очистных работ установить его на место, обеспечивая сохранность герметизации. Количество таких ревизионных отверстий равно четырем, но разрешается и 6 поворотов с точками доступами.

В чем отличие от коаксиального дымохода

Для того чтобы понять отличительные характеристики горизонтальных дымоходов от коаксиальных, следует разобрать их устройство и принцип работы.

Первое устройство совмещает в себе 2 трубы разного диаметра: внутренняя выводит дым и продукты горения, а в полости между ней и наружной стенкой внешней трубы подается свежий воздух.

Обязательным условием функционирования дымоходов коаксиального типа является наличие в обогревательном оборудовании турбины, которая будет выталкивать дым и всасывать кислород. Такая система является самой простой в установке, т.к. не требует наличия естественной тяги.

Использование Fireplace Flex Vent — North Country Fire

25 января 2018 г.

 Вентиляционная система Freedom Flex от Napoleon может упростить установку газового камина и снизить затраты по сравнению с жесткими вентиляционными системами. Я включил множество ссылок в этот пост, чтобы упростить поиск нужных частей.

Что такое гибкая вентиляция?

Произведенный Наполеоном, также известным как Wolf Steel, гибкий прямой вентиляционный трубопровод состоит из внутренней выхлопной трубы, обычно 4 или 5 дюймов, и внешней впускной трубы, обычно 7 дюймов или 8 дюймов, изготовленных из алюминиевого проката. Гибкие трубы доступны длиной 5 футов или 10 футов, сжатые до 20 дюймов и 40 дюймов соответственно. Также включены распорки, чтобы внутренняя труба оставалась по центру внешней трубы, чтобы обеспечить соответствующие зазоры. С этого момента мы будем называть два распространенных размера 4×7 и 5×8, указывая внутренний и внешний размер трубы.

Взгляните на брошюру Freedom Flex, чтобы увидеть все доступные компоненты.

Трубы какого размера мне нужны?

Это зависит от модели камина, который вы хотите установить. Например, в газовом камине Napoleon BL46 Linear используется вентиляционное отверстие меньшего размера 4 x 7, а для Napoleon GX70 требуется вентиляционное отверстие размером 5 x 8. Причина различия заключается в конструкции камина и БТЕ. Большая горелка требует большего количества всасываемого воздуха, а также отработанного воздуха. Ознакомьтесь с инструкцией по установке интересующего вас камина, чтобы узнать правильный размер вентиляции и отметить любые ограничения. Есть некоторые доступные камины, которые имеют начальный воротник для вентиляционного отверстия размером 5×8, но могут быть уменьшены до 4×7 вентиляционного отверстия с помощью соответствующего адаптера.

Наиболее распространенные варианты установки

Прямая спинка

Некоторые камины имеют заднюю вентиляцию. Для камина с задним вентиляционным отверстием, установленного на наружной стене, вы можете использовать комплект заднего вентиляционного отверстия. В этот комплект входят только 20-дюймовые гибкие вентиляционные отверстия и горизонтальное окончание. Причина такой малой длины заключается в том, что если вентиляционное отверстие было длиннее 20-дюймового, потребуется вертикальная длина. Опять же, обратитесь к руководству по конкретному камину для выбора вариантов дизайна вентиляции.

The Up and Out

Вероятно, самая распространенная установка вентиляции и часто самая простая. Этот вариант используется с верхним вентиляционным камином на внешней стене. Вентиляционное отверстие проходит вертикально на определенную длину, а затем изгибается, чтобы пройти через внешнюю стену и соединиться с горизонтальным окончанием. Существует комплект верхних вентиляционных отверстий 4×7 и комплект верхних вентиляционных отверстий 5×8. Каждый комплект содержит гибкую вентиляцию длиной 5 футов и горизонтальную заделку. Что делает эту установку самой простой, так это то, что у вас есть 5 футов гибкой вентиляции для работы, и вы можете легко избежать стенных шпилек, проводов или внешних элементов.

Крыша

Также очень часто используется для каминов, не установленных на наружной стене, или в ситуациях, когда нежелательно горизонтальное окончание на наружной стене. Определите полное расстояние от места, где будет находиться верхняя часть камина, до нижней стороны обшивки крыши, включая любые смещения или изгибы, а затем добавьте несколько футов для простоты установки. Допустим, у вас есть камин в двухэтажном доме с мансардой. Камин устанавливается на первом этаже, верхняя часть камина находится на высоте около 4 футов от пола, каждый этаж – 9футов, включая балочные пространства и 6 футов на чердаке. Без смещений нам потребуется не менее 20 футов вентиляции, и, возможно, мы сможем обойтись двумя отрезками по 10 футов. Вместо этого я предлагаю взять две длины 10 футов плюс длину 5 футов, таким образом, у вас будет достаточно, чтобы выполнить работу за один день, а не слишком поздно понять, что есть смещение или изгиб, которые вы не учли и нуждаетесь приобрести дополнительную вентиляцию.

Для вертикального завершения вам нужно будет определить уклон вашей крыши, выраженный в дюймах подъема на 12 дюймов прогона. Например, если ваша крыша возвышается на 4 дюйма по вертикали каждые 12 дюймов по горизонтали, то у вас крыша с уклоном 4/12. Доступны три кровельных комплекта для крыш с разным уклоном. Комплект для крыш с малым уклоном для крыш с уклоном от 1/12 до 6/12, комплект для крыш с большим уклоном для крыш с уклоном от 7/12 до 12/12 и комплект для плоской кровли. Каждый комплект содержит секцию жесткой трубы 23 3/4 дюйма, вертикальную заделку для сильного ветра, штормовой воротник, гидроизоляционный и монтажный крепеж. Чтобы просмотреть все доступные комплекты, щелкните здесь.

Зазоры

Одним из наиболее важных этапов процесса установки является соблюдение всех зазоров до горючих материалов. Наиболее распространенный зазор между компонентами прямой вентиляции и горючими материалами составляет 1 дюйм с каждой стороны. Обратите внимание, что это не относится ко всем каминам и ситуациям. Некоторым каминам и их соответствующим вентиляционным компонентам требуется зазор 3 дюйма от верхней стороны горизонтальной трубы. и 2 дюйма от боковой и нижней части трубы.  Опять же, обратитесь к руководству по конкретному камину, чтобы узнать о конкретных требованиях к зазорам.

Опора

Через каждые 3 фута необходимо поддерживать вентиляцию Flex независимо от того, установлена ​​она вертикально или горизонтально. Это необходимо для предотвращения провисания при горизонтальной установке и для распределения веса при вертикальной установке. Самый простой способ поддержать гибкую вентиляцию — использовать соответствующую настенную опору для вентиля 4×7 или 5×8. Другой альтернативой является использование перфорированной металлической ленты или «сантехнической ленты», которую можно приобрести в хозяйственных магазинах. Можно использовать короткие саморезы для крепления металлической ленты к 7- или 8-дюймовой трубе, так как это воздухозаборник.

Герметик

Каждое соединение или стык необходимо герметизировать высокотемпературным силиконовым герметиком, например, Наполеоном Millpac. Небольшой шарик герметика вокруг охватываемой части выхлопа и впуска подойдет.

Муфты

Если для вашей вентиляционной установки требуется более одной длины вентиляционных отверстий, вы можете соединить их с помощью соединителей, доступных в размерах 4×7, 5×8 и другой ширины. Муфты состоят из двух частей: соединителя для внутренней трубы и соединителя для внешней трубы. На оба нанесен герметик, и они крепятся короткими саморезами.

Противопожарные заглушки

Противопожарные заглушки используются при проходе через наружную стену или с одного этажа на другой. Как следует из названия, противопожарные перегородки предназначены для замедления распространения огня с одного этажа на другой. Противопожарная перегородка представляет собой кусок листового металла с прорезанным в нем отверстием диаметром 7 или 8 дюймов. Допустим, с одного этажа на другой проходит вентиляционная секция 4х7. Так как нам нужен зазор не менее 1 дюйма со всех сторон до горючих материалов, проще всего это сделать через 9квадрат “х 9”. Противопожарная перегородка крепится к дереву квадрата, и через него проходит вентиляция. Также важно нанести высокотемпературный герметик на вентиляционное отверстие, где оно проходит через противопожарную перегородку, чтобы закрыть все зазоры. Каждый газовый камин с прямым отводом Наполеона включает в себя одну противопожарную заслонку.

Важные выводы

• Прочтите руководство для устанавливаемой модели
• Размер вентиляционной трубы в соответствии с руководством по установке модели
• Планируйте заранее, проверяйте наличие потенциальных препятствий и требуемый зазор
• Сохраняйте требуемые зазоры по всему вентиляционному каналу
• Герметизируйте все соединения высокотемпературным герметиком
• Поддержите вентиляционное отверстие, чтобы предотвратить его провисание
• Установите противопожарные заглушки везде, где вентиляция проходит через стену или пол
• Это просто базовое руководство по установке вентиляции, могут быть дополнительные требования
• Мы здесь, чтобы помочь, звоните или пишите по любым вопросам

Я знаю, что нужно учитывать множество факторов, особенно для более сложных вентиляционных установок, но не о чем беспокоиться.
