Вес и масса листовой стали в России

Вес листовой стали – это один из основных технических параметров при расчете проектной документации на создаваемую металлическую конструкцию. От него зависит закладываемая прочность основания, выбор используемых материалов. Существует два вида листового металлопроката: горячекатаный (ГОСТ 19903 от 2015 года) и холоднокатаный (ГОСТ 19904 от 1990 года). Масса листа зависит от его размеров, плотности используемого материала. В данной статье рассмотрим формулу определения массы листовой стали, приведем конкретные примеры для горячекатаного и холоднокатаного проката.

Формула определения веса листовой стали

Металлический лист имеет три технических размера (толщину, длину, ширину). Для определения массы листового проката важно знать плотность используемого материала. Формула определения веса листового проката выглядит следующим образом:

m = а х b х t х p

Технические обозначения:

• m – масса, кг;
• а – ширина, мм;
• b – длина, мм;
• t – толщина, мм;
• p – плотность металла, кг/м².

Следует учитывать, что данная формула дает примерный вес листа. Для более точного расчета потребуется следующая информация: состояние кромки, плоскостность проката, точность прокатки, наличие рифления, оцинковки и так далее. Детальную информацию можно получить по телефону. Обращайтесь, консультация специалиста бесплатна.

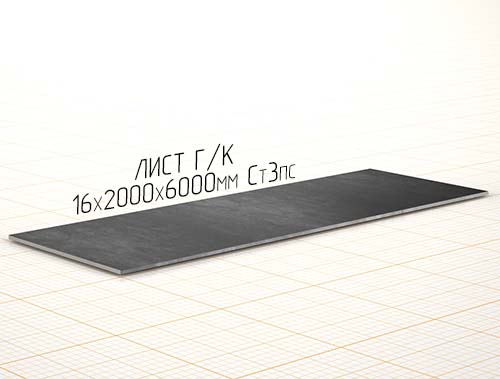

Прокат листовой горячекатаный

ГОСТ 19903 от 2015 года регламентирует изготовление листа способом горячего проката толщиной 0,4-160 мм, шириной 500-4400 мм, длиной 710-12000 мм.

При плотности стали 7,85 кг/м² вес листового проката будет иметь следующее значение:

Наименование изделия	Плотность стали, кг/м²	Толщина, мм	Вес 1м², кг
Лист	7,85	0,4	3,14
		0,45	3,5325
		0,5	3,925
		0,55	4,3175
		0,6	4,71
		0,63	4,9455
		0,65	5,1025
		0,7	5,495
		0,75	5,8875
		0,8	6,28
		0,9	7,065
		1	7,85
		1,2	9,42
		1,3	10,205
		1,4	10,99
		1,5	11,775
		1,6	12,56
		1,8	14,13
		2	15,7
		2,2	17,27
		2,5	19,625
		2,8	21,98
		3	23,55
		3,2	25,12
		3,5	27,475
		3,8	29,83
		3,9	30,615
		4	31,4
		4,5	35,325
		5	39,25

Продолжение таблицы:

Наименование изделия	Плотность стали, кг/м²	Толщина, мм	Вес 1 м², кг
Лист	7,85	5,5	43,175
		6	47,1
		6,5	51,025
		7	54,95
		7,5	58,875
		8	62,8
		8,5	66,725
		9	70,65
		9,5	74,575
		10	78,5
		10,5	82,425
		11	86,35
		11,5	90,275
		12	94,2
		12,5	98,125
		13	102,05
		13,5	105,975
		14	109,9
		14,5	113,825
		15	117,75
		15,5	121,675
		16	125,6
		16,5	129,525
		17	133,45
		17,5	137,375
		18	141,3
		18,5	145,225
		19	149,15
		19,5	153,075
		20	157

Продолжение таблицы и калькулятора вес, масса лист горячекатаный:

Наименование изделия	Плотность стали, кг/м²	Толщина, мм	Вес 1м², кг
Лист	7,85	20,5	160,925
		21	164,85
		21,5	168,775
		22	172,7
		22,5	176,625
		23	180,55
		23,5	184,475
		24	188,4
		24,5	192,325
		25	196,25
		25,5	200,175
		26	204,1
		27	211,95
		28	219,8
		29	227,65
		30	235,5
		31	243,35
		32	251,2
		34	266,9
		36	282,6
		38	298,3
		40	314
		42	329,7
		45	353,25
		48	376,8
		50	392. 5
		52	408,2
		55	431,75
		58	455,3
		60	471

Продолжение таблицы массы листа стального:

Наименование изделия	Плотность стали, кг/м²	Толщина, мм	Вес 1м², кг
Лист	7,85	62	486,7
		65	510,25
		68	533,8
		70	549,5
		72	565,2
		75	588,75
		78	612,3
		80	628
		82	643,7
		85	667,25
		87	682,95
		90	706,5
		92	722,2
		95	745,75
		100	785
		105	824,25
		110	863,5
		115	902,75
		120	942
		125	981,25
		130	1020,5
		135	1059,75
		140	1099
		145	1138,25
		150	1177,5
		155	1216,75
		160	1256

В данном случае производился расчет горячекатаного листового проката из конструкционной углеродистой стали обыкновенного качества Ст3. Другие марки стали будут иметь другую плотность, следовательно, значения веса будут отличаться от приведенных в таблице.

Прокат листовой холоднокатаный

ГОСТ 19904 от 1990 года регламентирует производство листа способом холодного проката толщиной 0,35-5 мм, шириной 500-2350 мм, длиной 1000-6000 мм.

Вес листа из стали Ст3 плотностью 7,85 кг/м² соответствует данным из таблицы:

Наименование изделия	Плотность стали, кг/м²	Толщина, мм	Вес 1 м², кг
Лист	7,85	0,35	2,7475
		0,4	3,14
		0,45	3,5325
		0,5	3,925
		0,55	4.3175
		0,6	4.71
		0,65	5,1025
		0,7	5,495
		0,75	5,8875
		0,8	6,28
		0,9	7,065
		1	7,85
		1,1	8,635
		1,2	9,42
		1,3	10,205
		1,4	10,99
		1,5	11,775
		1,6	12,56
		1,7	13,345
		1,8	14,13
		2	15,7
		2,2	17,27
		2,5	19,625
		2,8	21,98
		3	23,55
		3,2	25,12
		3,5	27,475
		3,8	29,83
		3,9	30,615
		4	31,4
		4,2	32,97
		4,5	35,325
		4,8	37,68
		5	39,25

Зная технологию расчета массы листового проката легко просчитать вес резервуара, другого металлического изделия различного назначения.

Предлагаемый сортамент листового проката

ГК МеталлЭнергоХолдинг реализует горячекатаный, холоднокатаный листовой прокат в любом количестве по минимальной рыночной цене.

В наличии широкий сортамент материала (черный металл, нержавейка, алюминий, медь, бронза, латунь и так далее). Каждый материал соответствует нормам ГОСТ, к примеру:

Наименование изделия	Вид используемого материала	Соответствие ГОСТ
Лист	Прокат из углеродистой стали	№ 16523 от 1997 г
	Прокат из конструкционных нелегированных качественных, специальных сталей	№ 1050 от 2013 г
	Прокат из конструкционных низколегированных сталей	№ 5058 от 1965 г
	Прокат из конструкционной легированной стали	№ 4543 от 2016 г
	Прокат тонколистовой коррозионно-стойкий, жаропрочный, жаростойкий	№ 5582 от 1975 г

В таблице приведена лишь незначительная часть категорий имеющегося товара. В каталоге выбор на много больше.

Большой популярностью пользуется оцинкованная сталь с разной толщиной покрытия. Также есть просечно-перфорированные, вытяжные листы.

В техническом описании каждой категории товара обязательно указывается вес листовой стали. Это помогает клиенту рассчитать массу будущей конструкции, без переплат нанять транспорт для перевозки, погрузки, разгрузки приобретаемой продукции.

Плотность используемого материала

При изготовлении листового проката используют разные виды сталей и сплавов. Каждый из материалов имеет свою плотность:

Наименование изделия	Материал	Плотность, кг/м²
Лист	Алюминий	2,69
	Сталь черная	7,7
	Сталь нержавеющая	7,8
	Сталь чистая	7,85
	Жесть	7,9
	Сталь оцинкованная	8,03
	Латунь	8,5
	Медь	8,92

В качестве примера, мы привели лишь некоторые, наиболее востребованные, материалы. Даже в рамках данной таблицы видно на сколько сильно меняется значение плотности. Соответственно, это приведет к изменению веса листовой стали и всей металлоконструкции.

Обработка листового проката

ГК МеталлЭнергоХолдинг имеет значительные мощности собственного производства, систему логистики, складские помещения. Наличие высокоточного оборудования, специалистов с соответствующим техническим образованием, огромным практически опытом позволяет принимать и своевременно выполнять индивидуальные заказы от наших клиентов. В качестве дополнительной услуги мы выполняем следующие операции:

• резку;
• изгибание;
• штамповку;
• фрезеровку;
• перфорацию.

Наносим цинковый слой, порошковое, лакокрасочное покрытие.

Плотность цинкового слоя зависит от его химического состава. По ГОСТ 14918 от 2020 года используют следующие цинковые сплавы:

Вид оцинкования	Плотность цинкового покрытия, кг/м²
Цинк, железо с цинком	7,1
Цинк с алюминием	6,6
Алюминий с цинком	3,5-5
Цинк с алюминием и магнием	6,2-6,6

На выходе заказчик получает продукцию с заданными техническими характеристиками. На все произведенные работы дается гарантия качества. Окончательный вес листовой стали также зависит от механической обработки, вида и толщины защитного покрытия.

Вес рифленой листовой стали ( ромб, чечевица ) м2, штука, лист

ГОСТ 8568 от 1977 года регламентирует технические размеры листового проката с ромбическим и чечевичным рифлением с толщиной основы 2,5-12 мм, шириной 600-2200 мм, длиной 1400-8000 мм. Для стали плотностью 7,85 кг/м² масса листового проката имеет следующее значение:

Наименование изделия	Толщина основания, мм	Вес 1м² при ромбическом рифлении, кг	Вес 1м² при чечевичном рифлении, кг
Лист	2,5	21	20,1
	3	25,1	24,2
	4	33,5	32,2
	5	41,8	40,5
	6	50	48,5
	8	66,6	64,9
	10	83	80,9
	12	99,3	96,8

Примечание:

• длина рифлей чечевичного рифления 24 мм;
• радиус округления рифлей чечевичного рифления 30 мм;
• вес листа определен при высоте рифлей 0,2 от толщины проката, диагоналях ромба 27,5х65 мм.

Консультация специалиста по телефону бесплатно.

Применение листовой стали

В быту каждого человека находятся изделия, изготовленные из листовой стали. Это металлическая посуда, отдельные части мебели, металлические умывальники, ванны, инструменты, элементы декора. В наших строениях так же не обошлось без металлических листов. Здесь стоит отметить входные двери, ворота, калитки, металлическую кровлю, навесы и так далее. Корпус личного и общественного транспорта тоже сделан из листовой стали.

Придя на производство, мы снова повсеместно сталкиваемся с элементами из листовой стали. Нет ни одной отрасли промышленности, где отсутствует использование металлического листа. Разнообразие листового проката настолько велико, что сложно представить жизнь современного человека без листового металлопроката.

Стоит ли говорить о нахождении листового проката в корпусах самолетов, кораблей, железнодорожного транспорта, зданиях вокзалов? Естественно, это неотъемлемый элемент транспортной инфраструктуры.

На сколько велика востребованность листового проката в современном обществе? Ежедневно выпускается новое оборудование, бытовая техника, транспорт, товары бытового, хозяйственного, производственного назначения. Несмотря на большой объем переработки вторичного сырья, с каждым годом осваиваются новые залежи полезных ископаемых, производство листового проката только увеличивается.

Вес листовой стали является одним из важнейших технических характеристик. Данный показатель ни в коем случае не уступает таким характеристикам, как прочность, износостойкость, предел растяжения и так далее. В техническом описании каждого изделия обязательно указана масса, габарит.

ГК МеталлЭнергоХолдинг специализируется на складской реализации черного, цветного листового проката, помогает с доставкой товара к месту назначения по территории России, в соседние государства. Среди наших клиентов государственные предприятия, строительные организации, индивидуальные предприниматели, физические лица. В действующем каталоге больше 60 000 позиций товара разных категорий. Оставляйте заявку, менеджер свяжется с вами в ближайшее время. Вы получите не только полное техническое описание интересующей продукции, но и вес, транспортные габариты, а также многое другое. Обращайтесь, мы всегда рады заказчикам, большинство из которых становятся нашими постоянными клиентами.

Лист ПВЛ

Просечно-вытяжной лист (сокращенно –ПВЛ) разного типоразмера и сортамента широко представлен в размещенном на сайте онлайн-магазина компании «УВМ-СТАЛЬ» каталоге. Популярность этого вида стального проката на сегодняшнем российском рынке объясняется сочетанием нескольких факторов: разумной цены, отменных эксплуатационных характеристик и широкой сферы практического применения. Сказанное справедливо только по отношению к материалу, полностью отвечающему требованиям актуальных нормативных документов. Поэтому целесообразно рассмотреть описание, технологию изготовления, регламентирующие стандарты и характеристики листа ПВЛ подробнее.

Описание, преимущества и сфера применения

Гладкий листовой прокат из стали обладает как очевидными достоинствами, так и рядом недостатков. К числу последних относится серьезная масса металлического листа. Именно поэтому разработан просечной вытяжной листовой металл, который сочетает стандартный набор плюсов стального проката с отсутствием указанного минуса.

Он представляет собой плоский листовой материал, по всей поверхности которого располагаются отверстия-ячейки. Их наличие снижает вес листа ПВЛ примерно на 65-80%, по сравнению с гладким. Технология изготовления предусматривает нанесение на металл специальных надрезов, называемых просечками, с последующим вытягиванием материала и горячей/холодной прокаткой.

Результатом выступает получение сквозных, то есть на всю толщину листа, ячеек. Чаще всего они имеют форму ромба, реже – шестигранника или рыбьей чешуи. Исходным сырьем для производства выступает углеродистая или нержавеющая листовая сталь, хотя допускается выпуск материала из других металлов. Но наибольшей популярностью справедливо пользуется черный лист ПВЛ, доступный по уровню цены и широко применяющийся на практике.

Основными достоинствами просечно-вытяжного листа выступают:

• относительно небольшая масса;

• высокие показатели прочности;

• гибкость и пластичность;

• стойкость к коррозии, которая становится еще более выраженной при изготовлении материала из нержавеющей или оцинкованной стали;

• технологичность, достигаемая за счет предельно простого и быстрого монтажа, а также удобства обработки;

• практичность, следствием которой выступают минимальные требования в уходе и поддержании чистоты;

• экологичность, выраженная в четком соответствии положениям самых жестких стандартов, включая международные;

• широкий диапазон подходящих условий для эксплуатации;

• длительный срок службы, составляющий несколько десятков лет.

Настолько длинный и внушительный перечень достоинств становится лучшим и самым наглядным объяснением популярности материала. Сегодня его основными сферами практического применения выступают:

• изготовление элементов лестниц – ступеней и ограждения;

• устройство навесных конструкций в виде пандусов, пролетов, переходов или настилов;

• возведение ограждающих конструкций в виде заборов, вольеров и т.д.;

• производство метизов и оборудования, например, фильтров для работы с сыпучими материалами крупных фракций или сеялок;

• армирование бетонных конструкций, которое позволяет кратно повысить технико-эксплуатационные свойства последних.

Нормативная документация

Изготовление просечно-вытяжного листа регламентируется двумя основными нормативными документами. Первый – это ГОСТ 8706-78, который содержит ТУ на стальные ПВЛ. Документ отменен в 1990 году, но продолжает активно использоваться большинством производителей и поставщиков металлического проката. Это объясняется отсутствием других государственных стандартов – российских или межгосударственных – которые разработаны и вступили в действие позднее. Исключение составляют ТУ 36-26.11-5-89, которые действовали относительно недолго и также отменены.

Второй – ТУ 0971-001-44028369-2006. Документ разработан на основании ГОСТ 8706-78 и другой нормативной базы, в том числе – до сих пор действующей в России. Он регламентирует технические условия изготовления стального ПВЛ. Аналогичные или близкие по содержанию ТУ разработаны рядом российских предприятий-изготовителей, например, ТУ 0971-001-44028369-2011 от ЕВРАЗ Металл Инпром.

Характеристики и технические требования к качеству просечно-вытяжного листа

Базовым нормативным документом в области производства стальных ПВЛ выступает ГОСТ 8706-78. Несмотря на его отмену, именно этот стандарт содержит большой объем полезной информации, причем как для производителя, так и потребителя просечно-вытяжного металлического проката.

ГОСТ 8706-78

Стандарт содержит несколько разделов. Рассмотрим последовательно каждый из них.

Сортамент

Положения стандарта регламентируют производство ПВЛ из стали. Типовые размеры листа ПВЛ составляют:

• толщина исходной заготовки – 4 мм, 5 мм и 6 мм;

• ширина листового металла – от 500 до 1 000 мм с шагом 100 мм;

• длина одного листа – в пределах 6 000 мм.

Отклонение от указанных размеров разрешается только по предварительному согласованию с покупателем. Конфигурация и основные типоразмеры ПВЛ представлены на скриншоте.

Масса квадратного метра листового материала зависит от толщины, шага ячейки и показателя вытяжки. Базовые нормативные значения этого параметра приводятся в таблице.

Показатель	Нормативное значение по ГОСТ 8706-78
Типовое обозначение ПВЛ	406	506	508	510	606	608	610
Толщина листовой заготовки в мм	4	5			6
Шаг ячейки в мм	90	110			125
Габаритная толщина листа в мм	12,7	13	16,8	20,5	13,4	17,1	20,8
Показатель вытяжки за ход штамповки в мм.	10	12,5			15
Вес 1 кв. м. просечно-вытяжного стального листа	15,7	16,4	20,9	24,7	17,3	21,9	26

Стандарт устанавливает следующие предельно допустимые отклонения по нескольким основным параметрам ПВЛ:

• ширина металлического листа – +10 мм;

• показатель вытяжки – +/-1 мм;

• шаг ячейки – +/-2 мм.

Требования к технологии изготовления и исходному сырью

Для изготовления листов ПВЛ применяется сталь марки СТ3. Она относится к углеродистым и выпускается трех видов – спокойная, полуспокойная и кипящая. Применение другой стали разрешено по индивидуальному заказу покупателя.

ГОСТ устанавливает три основных требования к качеству производства:

• показатель серповидности – в пределах 3 мм на погонный метр длины листового материала;

• отклонение в плоскости листа – не более 5 мм;

• отсутствие надрывов и трещин, визуально заметных на поверхности или кромках стального листового проката.

Приемка, контроль качества и другие правила

Как и для других видов металлопроката, приемка просечно-вытяжной стали проводится для каждой партии. Визуальная проверка качества поверхности листового материала выполняется для всех листов без исключения.

Контроль соответствия стандартным размерам производится для 5% от общего числа ПВЛ в партии. Минимальное их количество составляет три. Получение неудовлетворительного результата означает формирование большей выборки и повторную проверку. Требования к проведению мероприятия регламентированы ГОСТ 7566-2018.

Контроль качества предусматривает использование нескольких методов исследования:

• визуального внешнего осмотра;

• выполнение замеров с помощью специальных инструментов;

• расчеты косой плоскости на основании полученных данных.

Маркировка ПВЛ выполняется по правилам, изложенным в уже упомянутом ГОСТ 7566-2018. Этот же межгосударственный стандарт регламентирует процедуру упаковки, складирования и транспортирования.

ТУ 0971-001-44028369-2006

Основной для разработки технических условий стал ГОСТ 8706-78, детально описанный в предыдущем разделе. Поэтому большая часть содержания данного документа аналогична государственному стандарту. Вместе с тем некоторые положения включены в текст ТУ дополнительно или носят более детализированный характер, что делает целесообразным их подробное рассмотрение.

Технические требования

В целом содержание этой части не отличается от аналогичного в ГОСТе. Основные изменения состоят в следующем:

• добавлено несколько марок стали, которая используется в качестве исходного сырья для производства листов ПВЛ, включая Ст0 и несколько разновидностей Ст3;

• содержится требование к качеству металла и его обязательному соответствию положениям ГОСТ 380-2005;

• исправлена ошибка с шириной листа 710 мм (также исправлена и в исходном документе, но после нескольких лет практического применения).

Основные размеры проката ПВЛ, как и масса квадратного метра листа, остались без изменений. Добавлено несколько новых номеров просечно-вытяжного проката, представленные далее.

Показатель	Нормативное значение по ТУ 0971-001-44028369-2006
Типовое обозначение ПВЛ	102	104			202		204
Толщина листовой заготовки в мм	1				2
Шаг ячейки в мм	90
Габаритная толщина листа в мм	5	7	8	9	5	5	8,5
Показатель вытяжки за ход штамповки в мм.	4,5	4,5	10	17	10	15	6
Вес 1 кв. м. просечно-вытяжного стального листа	3,14	4,86	2,73	1,86	3,09	2,07	9,06
Показатель	Нормативное значение по ТУ 0971-001-44028369-2006
Типовое обозначение ПВЛ	204		206		208	304	306
Толщина листовой заготовки в мм	2					3
Шаг ячейки в мм	90
Габаритная толщина листа в мм	9	8,5	13	13	13	10	12
Показатель вытяжки за ход штамповки в мм.	10	15	10	15	10	10	16
Вес 1 кв. м. просечно-вытяжного стального листа	5,63	3,98	7,52	5,72	9,36	9,02	8,34
Показатель	Нормативное значение по ТУ 0971-001-44028369-2006
Типовое обозначение ПВЛ	308	404	408	102		104	106
Толщина листовой заготовки в мм	3	4		1
Шаг ячейки в мм	90			110
Габаритная толщина листа в мм	15	8,5	15	47	4	8	11
Показатель вытяжки за ход штамповки в мм.	16	17,5	17,5	12,5	20	12,5	12,5
Вес 1 кв. м. просечно-вытяжного стального листа	10,46	7,96	13,96	1,31	0,78	2,44	3,36
Показатель	Нормативное значение по ТУ 0971-001-44028369-2006
Типовое обозначение ПВЛ	106	202		204		206
Толщина листовой заготовки в мм	1	2
Шаг ячейки в мм	110
Габаритная толщина листа в мм	11	4,5	4,5	8,5	8,5	13	13
Показатель вытяжки за ход штамповки в мм.	20	12,5	19	12,5	19	12,5	19
Вес 1 кв. м. просечно-вытяжного стального листа	2,19	2,40	1,48	4,52	2,94	6,29	4,27
Показатель	Нормативное значение по ТУ 0971-001-44028369-2006
Типовое обозначение ПВЛ	208	304		306
Толщина листовой заготовки в мм	2	3
Шаг ячейки в мм	110
Габаритная толщина листа в мм	15	9	9	12	12
Показатель вытяжки за ход штамповки в мм.	12,5	12,5	19	12,5	19
Вес 1 кв. м. просечно-вытяжного стального листа	7,89	7,37	4,89	10,24	6,95

Качество изготовления и другие базовые правила поставки материала

ТУ устанавливают такие требования к качеству изготовления, комплектности поставки, маркировки и упаковки товара:

• предельно допустимое отклонение по ширине листового материала – на уровне +/- 10 мм;

• аналогичное значение показателя в отношении длины – +/-25 мм;

• предельный размер срезанного угла – полтора градуса;

• отсутствие трещин и равнин протяженностью 2 и более мм;

• комплектование партии продукции документом, подтверждающим качество проката;

• наличие маркировки с указанием нескольких обязательных реквизитов – предприятия-производителя, обозначения товара, массу партии и ссылку на данные технические условия;

• упаковка посредством увязывания в пачки, масса каждой из которых – в пределах 5 тонн;

• расстояние между соседними обвязками – не более одного-полутора метров;

• использование для обвязки проволоки, изготовленной по правилам ГОСТ 3282-74;

• возможность применения других вариантов упаковки по дополнительному согласованию с покупателем.

В остальном положения ТУ этого раздела не отличаются от описанного ранее ГОСТа. Поэтому не имеет смысла останавливаться на них подробнее.

Приемка, контроль качества и гарантии

Большая часть текста этого раздела также не отличается от того, что входит в ГОСТ 8706-78. Единственная разница состоит в том, что ТУ намного детальнее описывают правила проведения приемки и методы контроля качества, а не ссылаются на обычно применяемый в таких случаях ГОСТ 7566-2018. В качестве дополнительной информации указывается гарантийный срок, составляющий 12 месяцев.

Одним мере.

Формула веса для стали

Формула веса для стали

Если вы работаете в металлургической промышленности, вы знаете, что существует множество факторов, которые необходимо учитывать при расчете веса стали . Знание веса стали является важной частью любого проекта , поскольку оно позволяет точно оценить затраты и соответствующим образом спланировать. В этом сообщении блога мы рассмотрим различные формулы для расчета веса стали .

Единица веса любого вещества определяется как отношение массы или массы к единице объема. Обычно он измеряется, например, в фунтах на фут, г/см, кг/см или кг/м.

Удельный вес материалов варьируется в зависимости от их состава и свойств составляющих их материалов. Он указывает на тяжесть или легкость материала.

Удельный вес стали

Взвешенная плотность стали или удельный вес стали представляет собой отношение веса стали к ее единице объема. Обычно он выражается в килограммах на кубический метр (кг/м3). Удельный вес листа из мягкой стали или стального проката составляет примерно 7850 кг/м3 или 7,85 г/см3 или 78,5 кН/м3 или 489,84 фунта/фут3. Масса стали обычно выражается в килограммах, тоннах и фунтах.

Формула, используемая для расчета веса стали

Формула, используемая для расчета удельного веса стальных стержней , равна D²/162. Где D = диам. Для стальных стержней 162 является постоянной величиной.

Вывод формулы D2/162

Рассмотрим стальной стержень диаметром D и длиной L.

Вес стального стержня (W) = Вес единицы стального стержня (γ) x Объем (V)

W = γ x V

W = πD²/4 x γ (V = πD²/4)

Как известно, удельный вес стали составляет около 7850 кг/м3 (γ)

W = πD²/4 x 7850

Здесь D – диаметр стали в мм, а плотность стали в кг/м3. Чтобы сделать постоянное значение в тех же единицах, мы преобразуем Dia. стали в мм до м.

D² мм / 1000²

W =  π/4 x D²/1000² x 7850

W = D²/162,28 кг/м

W = D²/162 кг/м

3 9005 Сталь0006

Размер	кг/м	кг/фут
6 мм	0,222 кг	0,067 кг
8 мм	0,395 кг	0,120 кг
10 мм	0,617 кг	0,188 кг
12 мм	0,89 кг	0,270 кг
16 мм	1,58 кг	0,480 кг
20 мм	2,47 кг	0,751 кг
25 мм	3,86 кг	1,174 кг
32 мм	6,32 кг	1,925 кг

Вес стальной пластины и листового металла

Формула веса для листового металла довольно проста. 3). 93 = 97,6 фунта.

Вес стальных балок и конструкций

Расчет веса стальных балок и конструкций может быть более сложным, чем расчет пластины или листового металла , поскольку необходимо учитывать больше переменных, таких как размер балки, форма, ориентация и т. д. Вообще говоря, большинство профессионалов используют метод под названием « справочный расчет », который учитывает все переменные, связанные с конструкцией конструкции. Этот метод часто используется при проектировании мостов или других крупномасштабных проектов, включающих стальные балки и конструкции. 92L/10202, где «W» — вес в килограммах на метр (кг/м), «D» — наружный диаметр трубы в миллиметрах (мм), «L» — ее длина в метрах (м).

Заключение:

Рассчитать точный вес стали может быть непросто, в зависимости от того, к какому типу относится сталь – пластина или листовой металл, балки или конструкции, стержни или профили – но с помощью этих удобных формул теперь вам будет легче вычислять сколько весят ваши материалы! Независимо от того, работаете ли вы над небольшими проектами с листами или над крупномасштабными проектами с стержнями и фигурами — понимание как правильно рассчитать вес стали может сэкономить время и деньги в процессе планирования вашего проекта!

Часто задаваемые вопросы

1.

Какова удельная масса стали?

Удельный вес или весовая плотность составляет 7850 кг/м3.

2. Как рассчитать вес стали?

Вес = плотность × объем (объем = площадь × длина)

Пример: диаметр стержня = 10 мм и длина = 1 метр

Площадь круглого стержня = p/4 × d ²

  = 3.14/4 × 10 ²

= 78.5mm ²

Volume = Area × Length

= 78.5 × 1000       (1 meter = 1000mm)

= 78500 mm ³

 Unit Weight of steel bar for 10mm = (7850/1000 × 1000 × 1000) × 78500

= 0.616kg/m            (1 kg/m ³ = 0.000000001 kg/ mm ³ )

3. По какой формуле рассчитывается вес стальных стержней?

  Формула для расчета веса стальных стержней = d ² /162 кг/м



4.

Каков вес 12-мм стального стержня?

8mm = 0.396 kg/m

10mm = 0.619 kg/m

12mm = 0.888 kg/m

16mm = 1.58 kg/m











harsh jain

Pipingmart — это портал B2B, специализирующийся на металлических, промышленных и трубопроводных изделиях. Кроме того, мы делимся последней информацией и информацией о материалах, продуктах и ​​различных типах марок, чтобы помочь предприятиям, которые занимаются этим бизнесом.

Отношение прочности к весу металлов

Содержание

• Что такое отношение прочности к весу?
  • Применение
• Свяжитесь со специалистами по штамповке металлов

Понимание отношения прочности к весу полезно при работе с различными типами металлов, поскольку оно влияет на то, для чего они могут использоваться и как их можно формовать.

В этой статье рассказывается, что такое отношение прочности к весу, что оно означает для выбора правильного типа металла для работы и каковы ограничения некоторых распространенных металлов.

Что такое отношение прочности к весу?

По самому простому определению отношение прочности к весу данного материала представляет собой отношение прочности материала к массе (на планете Земля также обычно называемой весом) материала.

Точнее, удельная прочность – это прочность материала, деленная на его плотность. Для простоты назовем это свойство отношением прочности к весу.

Применение

При формовании и штамповке листового металла разработчик продукта должен понимать различные варианты выбора материала, и отношение прочности к весу часто является важным фактором. В большинстве применений, особенно в автомобильной и аэрокосмической, желательно иметь очень прочный материал с как можно меньшей массой (или весом).

Например, такие материалы, как алюминий, титан и магний, часто выбирают из-за их высокого отношения прочности к весу. Если масса не имеет большого значения, то можно выбрать сталь для достижения той же прочности, но с меньшим весом.

Однако сила и масса сами по себе могут быть не единственными факторами, которые следует учитывать. При выборе материала для детали из листового металла необходимо учитывать множество других факторов, таких как:

• Стоимость сырья
• Коррозионная стойкость
• Свариваемость (для сборки нескольких деталей)
• Простота изготовления и поставки в больших количествах

Стоимость сырья может легко исключить (или ограничить использование) таких материалов, как алюминий и титан. Каждый инженерный выбор — это компромисс между идеальным и экономичным. Если бы стоимость не учитывалась, то шасси каждого автомобиля на дороге сегодня были бы сделаны из экзотического материала, такого как титан или углеродное волокно. Стоимость является огромным фактором наряду с соотношением прочности и веса.

По этой причине было разработано много высокопрочных стальных листов (поскольку крупносерийное производство стали относительно рентабельно) и часто используются вместо алюминия и других более дорогих материалов. Кроме того, нередко используется выбор различных материалов в контексте большой сборки деталей из листового металла.

Например, Tesla Model 3 отказалась от почти 100% алюминиевого шасси. Согласно Electrek, Tesla Model 3 имеет лишь небольшую часть алюминия, а смесь различных прочных сталей составляет большую часть шасси и кузова Model 3. Это связано с учетом стоимости, а также соотношения прочности и веса всего корпуса в сборе.

Источник: https://electrek.co/wp-content/uploads/sites/3/2017/08/5dyii0y.png

Как моделирование помогает проектировщикам выбрать правильный материал для своих конструкций из листового металла при рассмотрении прочности? отношение к весу?

Когда разработчик деталей из листового металла выбирает материал, он должен учитывать класс и толщину, чтобы добиться желаемой жесткости или прочности своего продукта. Некоторые марки стали (или алюминий, или титан и т. д.) легко поддаются формовке, в то время как другие марки создают огромные проблемы в отношении придания материалу желаемой формы.

Вообще говоря, чем выше прочность листового металла, тем труднее его правильно формовать. Высокопрочные материалы часто предоставляют большие возможности для снижения веса, но необходимо тщательное проектирование, чтобы гарантировать, что указанный материал может быть успешно сформирован в желаемую форму продукта, наряду с другими побочными эффектами, такими как пружинение.

Конструкцию изделия часто приходится корректировать для работы с материалами с высоким отношением прочности к весу. Небольшие радиусы и элементы, которые могут успешно формироваться в мягкой стали, могут не формироваться в высокопрочной стали или алюминии.

Инкрементальное моделирование AutoForm Forming R8 учитывает точные свойства материала и геометрию инструмента на каждом этапе формования, чтобы точно смоделировать ожидаемый результат формования материала с высоким отношением прочности к весу.

Свяжитесь с экспертами по штамповке металлов

Компания StampingSimulations много лет занимается формовкой листового металла, и мы можем помочь вам решить, какие металлы лучше всего подходят для вашего проекта.
