виды, принципы работы, плюсы и минусы, сравнение, фото, видео

Механизмы трансформации диванов: разновидности

Диваны с механизмом трансформации – отличное решение для организации спального места, как основного, так и дополнительного. В малогабаритном жилье раскладной диван обеспечит место для отдыха и досуга днем, и место для сна – ночью. Если же места достаточно и жилье позволяет организовать полноценную спальню для хозяев, выкатной диван будет украшать гостиную или гостевую комнату, превращаясь в полноценное спальное место лишь при необходимости.

Трансформирующаяся мебель – удобное решение современного интерьера. Ее функциональность обеспечивает именно механизм трансформации. Именно он определяет конфигурацию, размеры и расположение спального места, а также сам процесс раскладывания. Поэтому выбору в магазине принципа его действия, преимуществам и недостаткам следует уделить особое внимание.

Что важно при выборе механизма раскладывания диванов

Без раскладывающего механизма невозможно полноценное применение дивана: чем надежнее будет принцип его работы, тем дольше будет служить мебель.

Что важно учитывать, выбирая тип механизма трансформации дивана? Факторы, на которые он будет влиять:

• удобство и легкость раскладывания дивана;
• требования к наличию свободного места – перед диваном, за ним;
• форма;
• частота раскладывания и складывания.

Важны также характеристики самой конструкции – материал изготовления, марка, принцип работы, стоимость.

От механизма трансформации дивана требуется:

• простота – секции должен раскладывать даже ребенок, ведь нередко мебель покупается для детской комнаты;
• прочность – регулярные трансформации выдержит только надежный механизм, рассчитанный на постоянное раскладывание и складывание;
• удобство – спальное место должно быть максимально похоже на кровать;
• долговечность – любая конструкция стоит недешево и менять ее часто затратно, если механизм быстро выйдет из строя;
• ремонтопригодность – основные узлы и детали системы трансформации должны быть заменяемыми или очень крепкими, чтобы ремонт был или не нужен, или доступен по цене;
• доступная цена модели – любая конструкция не вечна, поэтому рано или поздно диван придется заменить.

Популярные механизмы раскладывания имеют много отличий, поэтому каждый из них необходимо рассмотреть отдельно.

Механизм трансформации диванов “еврокнижка”

“Еврокнижка” – механизм трансформации дивана, который считается выбором номер один для небольших комнат. Конструкция предполагает выкатывание сидения дивана вперед, благодаря чему на освободившееся место опускается ортопедическая спинка дивана, формируя широкое спальное место. В разложенном положении спальная поверхность размещается между боковыми перилами.

Для облегчения выкатывания сиденье оснащено надежными роликами, а освобождаемое им место в точности соответствует размеру опускаемой спинки.

Данная модель имеет разные вариации – с цельной или секционной спинкой и сиденьем, с поворотной конструкцией части дивана, благодаря которой он становится угловым и может раскладываться в двуспальную кровать.

Плюс модели – наличие места под ящик для белья. Не все механизмы работы позволяют его установить, но “еврокнижка” дает возможность хранить сезонные одеяла, подушки, прятать в нишу спальный комплект.

Плюсы:

• надежная трансформация секций легким движением;
• хороший вариант для ежедневного использования;
• отличная надежность механизма трансформации дивана;
• ровное большое спальное место;
• долгий срок службы;
• место для хранения белья.

Минусы:

• широкие сиденья, что затрудняет облокачивание на спинку;
• простые формы спальной раскладушки в сложенном состоянии.

Механизм трансформации диванов “аккордеон”

“Аккордеон” – механизм трансформации дивана, являющийся отличным решением для компактных помещений, в которых нельзя использовать выкатной диван двухметрового размера. Такое название возникло потому, что при движении сиденья, как меха аккордеона, растягиваются вперед, и спящий человек располагается головой к стене, а не вдоль нее.

Достоинство “аккордеона” состоит в том, что пространство для отдыха получается ровное, но с двумя поперечными соединениями. Принцип работы “аккордеона” заключается в следующем – растянутое вперед сиденье опирается на выдвигающиеся “ноги”-опоры, от прочности и надежности которых также зависит сохранение внешнего вида и срок службы продукции. Поскольку сиденья раскладываются вперед, прямо перед раскладным диваном невозможно поставить журнальный столик или другие предметы – необходимо не менее 1,5 метров территории для спального места, что может быть недостатком при нехватке площади. На этот минус нужно обратить внимание, выбирая изделие в магазине, где места заведомо больше, чем в спальне или гостиной.

Ниша для хранения спальных принадлежностей у “аккордеона” отсутствует, но производители нередко заменяют ее тумбой, размещая ее сзади, за спинкой дивана.

Плюсы:

• “аккордеон” рассчитан на частое раскладывание;
• имеет уютное, ровное, просторное место для сна;
• тумбы для постели расположены за спинкой;
• простота раскладывания вперед;
• устойчивость в разложенном виде.

Минусы:

• плохо скользит по коврам при движении, поэтому застелить пространство ковром может не получиться;
• нет ящика для белья и подушек под сидением;
• ножки могут повредить покрытие, если не защитить их специальными фетровыми накладками.

Механизм трансформации диванов “выкатной”

Модель идеально подходит тем, кто любит использовать постель для чтения. Плюс – спинку дивана опускать не нужно, поэтому спальное место имеет мягкое и надежное изголовье, на которое можно опираться. Спальное место состоит из трех частей дивана: одна выкатывается из-под сидений (отсюда и название) и поднимается до их уровня, вторая и третья представляют собой собственно сиденье дивана, которое смещается вперед. Существует несколько разновидностей, в некоторых сиденье формируется из двух слоев, один из которых после раскладывания необходимо откидывать на освободившееся место в сторону стены – так может образоваться комфортное спальное место.

Механизм трансформации дивана приводится в действие вытягиванием нижнего внутреннего блока из-под сиденья, где он находится в сложенном виде, вперед. Остальные части при этом движутся вслед за ним. Потянуть их и сложить может даже ребенок – это важное достоинство при выборе для детской комнаты.

Плюсы:

• компактный в сложенном виде;
• удобен в раскладывании и складывании из спального положения;
• простой принцип работы;
• имеет место для хранения подушек;
• длительный срок службы.

Минусы:

• в разложенном состоянии становится ниже, что может быть неудобно для людей высокого роста;
• выкатные ролики скользят по полу и могут оставить следы;
• для подушек используется недолговечный наполнитель.

Механизм трансформации диванов “дельфин”

При раскладывании дивана образуется высокое спальное место, которое выкатывается из-под сидения. Благодаря этой особенности “дельфин” часто используется в угловых модификациях. Достаточно потянуть за ремешок, чтобы спрятанная секция выкатилась вперед, а для ее поднятия в спальное положение необходимо потянуть за этот ремешок вверх и на себя. В результате срабатывает механизм двойного сложения, и при раскладывании дивана сиденье “выныривает”, чем напоминает дельфина; поэтому и возникло такое название. В разложенном виде формируется широкое спальное место, в чем и состоит плюс.

Плюсы:

• ширина, достаточная для комфортного сна двух человек;
• за счет мягкой спинки дивана удобно смотреть телевизор или читать, облокотившись;
• подходит для ежедневного использования спального места;
• наличие бельевого ящика под сиденьем;
• разложить и сложить может даже ребенок.

Минусы:

• качество находится в зависимости от древесины корпуса, поскольку именно на эту часть дивана передается наибольшая нагрузка;
• сам механизм недолговечен и рассчитан на срок 7-10 лет.

Механизм трансформации диванов “книжка”

“Книжка”- механизм трансформации дивана, один из базовых и хорошо известных и практически лишенный недостатков механизмов работы. Он популярен, и благодаря своим достоинствам пользуется большим спросом. Разложить или сложить его просто – для трансформации в спальное положение нужно потянуть сиденье дивана к спинке, что заставит ее опрокинуться назад. Обратная сборка тоже проста – ближайшую к себе секцию нужно немного приподнять, дожидаясь щелчка механизма, который будет означать, что обе части дивана надежно соединились под углом и их можно приводить в действие. Сиденье дивана можно опускать, вторая часть поднимется из лежачего положения вслед за ним.

Плюсы:

• простейшая, а значит, надежнейшая конструкция;
• прочность в разложенном виде;
• ящик для белья и спальных принадлежностей;
• пригодность к постоянному раскладыванию и складыванию.

Минусы:

• необходимость в небольшом, шириной 20-25 см, свободном месте за спинкой;
• со временем может образоваться углубление вдоль двух спальных секций.

Механизм трансформации диванов “пантограф” / “пума”

Раскладывание дивана с таким механизмом напоминает “еврокнижку”, но лишен ее недостатка – выкатывания части сидения. У “пантографа” (другие названия – “пума”, “тик-так”) она как будто “шагает” – на самом деле блок целиком приподнимается вперед и вверх, и в результате по плавной дуге опускается в положение кровати, при этом выдвигаются ножки-опоры. Это не вредит полу и одновременно не требует больших усилий. Специальные петли-ручки упрощают процесс трансформации. Под сидением у разновидностей с таким механизмом предусмотрен ящика для белья.

Плюсы:

• “пантограф” (“тик-так”) может работать в режиме ежедневного использования;
• чтобы разложить диван, не требуются особые усилия;
• возможна установка бельевого ящика под сиденьем;
• сохраняет напольное покрытие.

Минусы:

• стоимость изделия выше среднего за счет дорогостоящего механизма трансформации дивана;
• в двуспальном варианте конструкция не очень удобна для сидения, так как имеет широкие сидения большого размера.

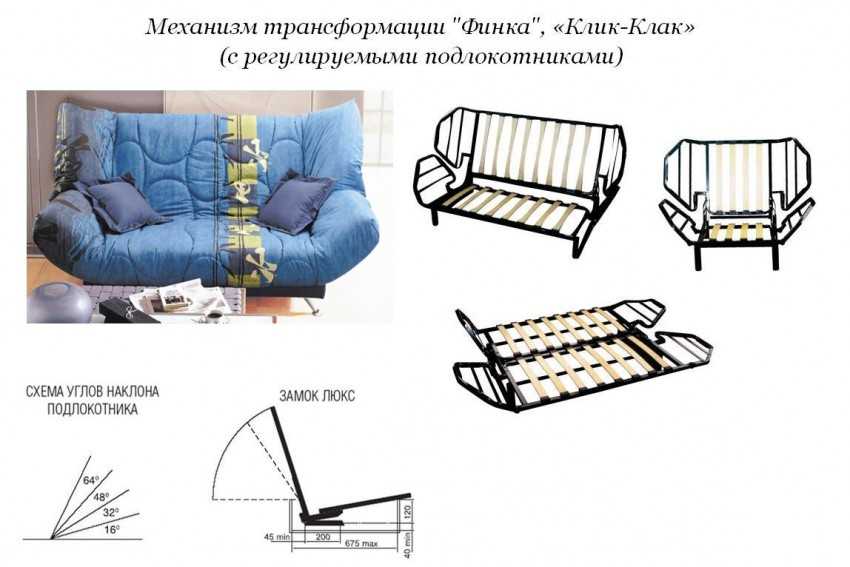

Механизм трансформации диванов “клик-кляк”

“Клик-кляк” – это усовершенствованная “книжка”, которая в сложенном виде может принимать и промежуточные положения. Благодаря такому новшеству конструкцию можно сложить не до конца и полулежать. Модель компактна и не требует много места для раскладывания, что является неоспоримым достоинством и позволяет выбрать ее для маленькой комнаты. Спальное место состоит из секций без швов.

Плюсы:

• надежный механизм работы “клик-кляк”;
• несколько положений спинки для большего удобства;
• место хранения;
• доступная цена.

Минусы:

• необходимо оставлять свободное место за спинкой, чтобы ей было куда раскладываться;
• ножки невозможно установить вплотную к плинтусу.

Механизм трансформации диванов “Французская раскладушка”

Французская, или американская раскладушка относится к гостевым вариантам – постоянное раскладывание затруднительно, а само спальное место получается слишком мягким, что можно считать недостатком. Механизм трансформации дивана не рассчитан на частую работу, но обеспечивает компактность в разложенном виде. Одна из разновидностей – американская раскладушка “седафлекс”, в раскладывании которой используется тот же принцип. Минус – американская раскладушка плохо подходит для ежедневного сна, и максимальная нагрузка на механизм работы должна быть ограничена; обратите на это внимание.

Спальное место состоит из трех частей, которые разворачиваются из внутренней ниши при движении сидения вперед. Особенность заключается в том, что опоры при этом раскрываются, а при складывании прячутся внутрь корпуса.

Плюсы:

• компактность в собранном виде;
• безопасность для материалов, из которых изготовлен пол.

Минусы:

• отсутствие места хранения;
• использование спального места только как гостевого;
• необходимость в свободном месте – не менее 1,5 м впереди.

Какой механизм трансформации диванов выбрать для лучшего спального места

Принцип работы модели как спального места на постоянной основе подразумевает высокие требования к его качеству. Обеспечить хороший сон помогут следующие факторы:

• ровное пространство без поперечных линий соединения – надежные механизмы “книжка”, “дельфин”, “еврокнижка”, “клик-кляк”. Если выбирать выкатной диван, “пантограф”, то поперечные стыки можно сгладить с помощью топпера – тонкого матраса;
• имеет просторное место для сна – это важно для ежедневного использования, что обеспечивают выкатной тип, а также “аккордеон” – механизмы трансформации диванов без изножья;
• легко раскладывается – механизм работы должен быть таким, чтобы можно было легко потянуть за какую-то часть и тем самым привести в действие или сложить всю конструкцию.

Дополнительные критерии выбора места для сна

Обратите внимание на следующие рекомендации:

• для сглаживания стыков в любой модели используйте топпер;
• для просмотра телевизора и чтения выбирайте модели с мягкой высокой спинкой;
• не во всех моделях есть бельевой ящик; если этот фактор важен, механизмы трансформации дивана “дельфин” и “пума” в прямых моделях выбирать не нужно;
• при необходимости установки вплотную к плинтусам стоит избегать “книжки” – механизм трансформации дивана такого типа не предусматривает данного действия;
• людям с проблемной спиной подходит диван с ортопедическим эффектом, например, “пантограф” с надежными ламелиями внутри конструкции каркаса;
• в гостевую комнату – хорошим выбором станет “французская раскладушка” с красивой обивкой;
• из недорогих спальных моделей долго служит “еврокнижка” – механизм трансформации дивана, который может использоваться каждый день.

Кому какая модель подойдет

В зависимости от назначения комнаты стоит выбирать:

• для детей – подходят варианты с легкой трансформацией, не требующие усилий, чтобы разложить диван. Очень важно качество наполнения и защита обивки от загрязнений, а также устойчивость в обеих состояниях;
• для пожилых людей – в сложенном состоянии мебель должна быть достаточно высокой, чтобы не вызывать дискомфорта при сидении;
• для гостей – можно использовать как дополнительное спальное место, позволяет временно разместить гостя, поэтому критерии к прочности механизма не так велики, но в собранном виде необходимо иметь отличные эстетические характеристики, и это обеспечивает “французская раскладушка”;
• для хозяев – нужно спальное место только для ежедневного использования, с прочной поверхностью из комфортных материалов и износостойкими материалами каркаса, а максимальная нагрузка на механизм должна соответствовать весу спящих людей.

Дополнительные опции

Дополнительно производители комплектуют свои изделия опциями, повышающими комфорт, долговечность и компенсирующими недостатки:

• ортопедическими и пружинными основаниями;
• поворотными и угловыми секциями каркаса;
• долговечными подушками;
• ящиками под сиденьем для хранения постели;
• каркасом особой прочности;
• механизмом раскладывания особой надежности;
• элементами, которые могут выдвигаться для формирования спальной поверхности;
• нижним ярусом для сна;
• выкатными или выдвижными секциями.

Это позволяет усовершенствовать любую раскладную кровать, в том числе раскладушку типа французской раскладушки, или более сложную конструкцию.

Правила использования и ухода

Идеальное спальное место – какое оно? Позволяет расположить двух человек, не требует много пространства для трансформации, но обеспечивает отменный результат, подходит для ежедневного сна.

Выбрать такое спальное место в магазине непросто, но результат при удачном подборе полностью оправдывает себя. Долговечная раскладная кровать – высокофункциональный предмет обстановки. Она может иметь ящик для белья, тумбу для запасов алкоголя, встроенный мини-бар, столешницу, и, конечно, прочный механизм раскладывания в различные состояния, который достаточно потянуть.

Как выбрать диван: механизмы трансформации | Советы по выбору мебели от Столплит

Многие семьи, приобретая диван, рассчитывают использовать его как добавочное спальное место. К счастью, сегодня производители мебели предлагают целый набор механизмов трансформации, которые способны за считанные секунды превратить софу в полноценную кровать.

В этой связи нужно помнить о нескольких важных моментах:

1. Габариты. В разложенном виде диван должен умещаться в пространство комнаты, не создавая неудобств (не перекрывая доступ к двери, балкону, шкафам и так далее).

2. Частота использования. Если планируется, что ночевать на диване будут ежедневно, то спальное место должно быть ровным и удобным, а механизм трансформации — простым.

3. Возможности пользователей. Для домочадцев, не наделенных большой физической силой (детей, пожилых), следует подбирать диваны, разбирающиеся максимально легко. То есть те, где тяжелые детали конструкции не придется приподнимать.

4. Напольное покрытие. Часть механизмов предполагает скольжение ножек или роликов по полу. Если колесики не прорезинены, то эта операция может оставлять следы на некоторых видах покрытия (ламинате, паркете). С другой стороны, проблему можно обойти, подстелив под диван небольшой палас или коврик.

5. Наличие ящика для белья. Практичная функция для дополнительной экономии площади.

Теперь поговорим подробнее об основных типах диванов-трансформеров.

Аккордеон

Видео Аккордеон

Простой и прочный механизм-«гармошка», раскладывающийся в одно движение. Достаточно, слегка приподняв, потянуть диван спереди за основание. Спинка и сидение распрямятся в одну плоскость, образуя ровное спальное место без стыков и перепадов. Благодаря довольно жесткому усиленному матрасу, аккордеон подходит для каждодневного сна. В собранном виде это один из самых компактных вариантов.

Выкатной

Видео Выкатной

У выкатных моделей передняя часть также вытягивается, увлекая за собой сиденье, а иногда и внутренние, потайные элементы. Все вместе они выстраиваются в ряд, формируя просторное, даже для высокого человека, ложе. Такие диваны зачастую имеют встроенный короб для постельных принадлежностей.

Дельфин

Видео Дельфин

Один из популярных механизмов, особенно в производстве угловых диванов. Для того, чтобы привести дельфин в рабочее положение, необходимо вытащить из-под сиденья ящик, внутри которого размещается дополнительная подушка. Последнюю следует потянуть за специальную петлю, приподнять и уложить вровень с поверхностью дивана. Встроенные шарниры и направляющие помогают сделать это без особых усилий.

Еврокнижка

Видео Еврокнижка

В случае с еврокнижкой, вперед выкатывается сиденье (под которым обычно прячется короб для белья), а спинка опрокидывается в образовавшееся на его месте пустое пространство. Устройство такого трансформера предельно просто, поэтому и цена, при прочих равных, будет невысокой. К тому же его практически невозможно повредить, а значит, и служить диван будет дольше.

Клик-Кляк и Книжка

Видео Книжка

Книжка — классический механизм, известный с советских времен. Чтобы разложить такую конструкцию, необходимо поднять сиденье на 90 градусов вверх так, чтобы оно встало вертикально, а спинка легла на основание дивана. Затем нужно оттолкнуть сиденье от себя до щелчка и вернуть в горизонтальную позицию. Особенность книжки в том, что для ее работы требуется некоторое свободное место позади дивана. Без него спинка не сможет полностью опуститься.

Клик-кляк отличается тем, что имеет промежуточное положение «полулежа», когда спинка и сиденье находятся под углом около 45 градусов относительно друг друга. В такой позиции удобно, например, смотреть телевизор.

Пантограф или Тик-так

Видео Тик-Так

Очень напоминает еврокнижку. Существенное отличие этого типа трансформации в том, что передняя часть дивана не скользит на колесиках, а ставится сверху, как бы «шагает». Таким образом исключается повреждение напольного покрытия за счет трения при сборке/разборке.

Раскладушка

Пожалуй, самый технически сложный механизм, позволяющий «спрятать» в небольшом диване портативную полутораспальную кровать на металлическом каркасе с матрасом. Сиденье в этом случае представляет собой 2 или 3 подушки. Для подготовки спального места требуется вынуть их, открывая тем самым доступ к внутреннему отсеку дивана. Из него последовательно вытаскивают сначала одну опору, затем согнутую пополам раскладушку и вторую ее опору. На последнем шаге конструкцию расправляют и вуаля — можно стелить простыни. Звучит сложно, но, приноровившись, весь процесс можно выполнять меньше, чем за минуту. Удобство такой постели зависит от жесткости каркаса и свойств матраса (толщины, наличия пружинных блоков и прочих).

Диван-трансформер — отличный помощник в доме, экономящий место и создающий уютную атмосферу.





Преобразования Кларка и Парка — MATLAB и Simulink

Реализовать преобразования Кларка и Парка для управления двигателем

Преобразования Кларка и Парка

обычно используются в ориентированном на поле управлении трехфазными машинами переменного тока. Преобразование Кларка преобразует компоненты трехфазной системы во временной области (в кадре abc) в два компонента в ортогональном стационарном кадре (αβ). Преобразование Парка преобразует два компонента в кадре αβ в ортогональную вращающуюся систему отсчета (dq). Последовательное выполнение этих двух преобразований упрощает вычисления за счет преобразования сигналов переменного тока и напряжения в сигналы постоянного тока.

К сожалению, ваш браузер не поддерживает встроенные видео.

Компоненты трехфазной системы во временной области (в кадре abc).

К сожалению, ваш браузер не поддерживает встроенные видео.

Результирующие сигналы для преобразования Кларка (αβ).

К сожалению, ваш браузер не поддерживает встроенные видео.

Результирующие сигналы для преобразования Парка (dq).

Эффективный процесс разработки и реализации ориентированного на поле управления включает разработку и тестирование алгоритмов управления в среде моделирования, а также создание кода C или HDL для тестирования и реализации в реальном времени.

Инженеры по управлению двигателями могут использовать Simulink ^® для:

• Моделирование и моделирование силовой электроники инвертора и различных типов двигателей, включая синхронные и асинхронные трехфазные машины.
• Разработка и моделирование алгоритмов управления двигателем, включая эффективные с точки зрения вычислений реализации преобразований Кларка и Парка.
• Запустите моделирование двигателя, инвертора и контроллера с обратной связью, чтобы проверить производительность системы в нормальных и нештатных режимах работы.
• Автоматически генерируйте ANSI, ISO или оптимизированный для процессора код C и HDL для быстрого прототипирования, аппаратного тестирования в цикле и внедрения в производство.

Модель регулятора тока СДПМ, реализованная с преобразованием Парка и Кларка.

Поле-ориентированное управление асинхронными двигателями с помощью Simulink и набора блоков управления двигателем.

5:34 Продолжительность видео 5:34.

Поле-ориентированное управление асинхронными двигателями с помощью Simulink и блока управления двигателем

Поле-ориентированное управление асинхронными двигателями с помощью Simulink.

3 видео

Полеориентированное управление асинхронными двигателями с помощью Simulink (3 видео)

Поле-ориентированное управление PMSM с Simulink и набором блоков управления двигателем.

4 видео

Поле-ориентированное управление СДПМ с помощью Simulink и набора блоков управления двигателем (4 видео)

Введение в бесщеточный двигатель постоянного тока

Читать электронную книгу

Видео

• Параметризация и проверка модели синхронного двигателя с постоянными магнитами (37:15) – Видео
• Создание прототипов контроллеров двигателей на основе SoC с помощью MATLAB и Simulink (19:41) – Видео
• Как создавать собственные контроллеры двигателей для SoC Zynq с помощью MATLAB и Simulink (19:50) – Видео
• Совместная разработка аппаратного и программного обеспечения для приложений управления двигателем (43:49) – Видео
• Генерация встроенного кода для контроллеров двигателей переменного тока (50:43) – Видео
• Совместная разработка аппаратного и программного обеспечения для приложений управления двигателем (43:49) – Видео

Примеры и инструкции

• Трехфазный привод PMSM – Пример
• Управление крутящим моментом IPMSM – Пример
• Полеориентированное управление синхронной машиной с постоянными магнитами – Пример
• Синхронный двигатель с постоянными магнитами Поле-ориентированное управление – Пример

Справочник по программному обеспечению

• Парк Преобразование – Документация
• Кларк Преобразование – Документация
• Поле-ориентированное управление ASM – Документация
• Полеориентированное управление PMSM – Документация
• C2000 – Обзор

Перейдите от простых задач к более сложным маневрам, пройдясь по интерактивным примерам и учебным пособиям.
