Промышленные дымоходы отвечают за вывод дымовых газов и продуктов сгорания топлива от сложного индустриального оборудования и котельных. Конструкция, габариты, материалы исполнения и метод монтажа таких дымовых труб могут различаться. Главное условие для таких дымоходов, вне зависимости от вида конструкции, размеров и метода монтажа, – это гладкая и ровная поверхность внутреннего контура трубы для свободного прохождения дыма и формирование хорошей тяги.

ПРЕДВАРИТЕЛЬНЫЕ РАСЧЕТЫ ДЛЯ ОПРЕДЕЛЕНИЯ ТРЕБУЕМОГО ВИДА ПРОМЫШЛЕННОЙ ТРУБЫ

Для того, чтобы определить параметры требуемого дымохода, а также метод, которым будет осуществляться монтаж промышленных дымовых труб, требуются следующие действия:

• выявление характера и способа эксплуатации трубы;
• выявление климатических и погодных условий эксплуатации;
• выявление аэродинамических особенностей использования дымохода;
• расчет теплотехнических параметров дымохода в зависимости от оборудования, к которому он будет подключен;
• определение особенностей топливных и иных систем.

После определения вышеописанных характеристик, делается выбор в пользу определенной конструкции и вида дымовой трубы, делается расчет ее сечения (диаметра), высоты, толщины стали и изоляции. На основе этих расчетов определяется конкретный вид дымохода, от чего в дальнейшем зависит как будет производиться установка промышленных дымовых труб в Санкт-Петербурге или любом ином регионе Российской Федерации.

ОСОБЕННОСТИ УСТАНОВКИ

Монтаж дымохода промышленного назначения должен осуществляться строго по вертикали. В качестве элементов монтажа обычно применяются модульные системы металлоконструкций, патрубки, тройники и прочие крепежные решения. При монтаже обязательно следует учитывать расстояние между дымоходом и теплогенерирующим оборудованием.

При сборной (модульной) конструкции дымовой трубы, все элементы (модули) должны идеально стыковаться друг с другом, а в местах соединения элементов и на тройниках рекомендуется располагать конденсатосборники.

Как правило, и сам дымоход, и металлоконструкции, на которые будет крепиться труба, доставляются на объект Заказчика в разобранном виде, и монтаж промышленных стальных дымовых труб в Санкт-Петербурге или иных регионах РФ производится уже на месте.

МОНТАЖ ГАЗОХОДА ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ ВОЗМОЖЕН ТОЛЬКО СИЛАМИ СПЕЦИАЛИСТОВ!

Монтаж производственного дымоотводящего оборудования должен производиться только силами профессионалов. Дымоход, особенно промышленного назначения, изготовленный и установленный не в соответствии с существующими нормативами может спровоцировать выход из строя оборудования, пожар и иные опасные ситуации, вплоть до гибели людей.

Перед монтажом создается техническое задание и проект производств работ (ППР), который согласовывается с заказчиком, а также, при необходимости, с надзорными органами.

ВИДЫ ПРОМЫШЛЕННЫХ ДЫМОВЫХ ТРУБ

Дымовые трубы промышленного назначения бывают следующих видов:

• Колонные
• Ферменные
• На растяжках
• Фасадные
• Самонесущие
• Мачтовые

ОСОБЕННОСТИ МОНТАЖА ПРОМЫШЛЕННОГО ДЫМОХОДА В ЗАВИСИМОСТИ ОТ ВИДА ДЫМОВОЙ ТРУБЫ

Колонные дымовые трубы

Промышленные дымоходы колонного типа состоят из общего каркаса, который выполняет несущую функцию. Внутри общего каркаса может быть установлено до пяти дымовых труб различного диаметра. Каркас – колонна оснащается техническими решениями для своевременного обслуживания дымовых каналов – например, лестницами.

Ферменные дымовые трубы

Промышленные дымоходы ферменного типа своей особенностью имеют метод монтажа и установки – такие дымоходы размещаются на ферме: особой металлоконструкции решетчатого типа. Установка производственных дымовых труб – дымоходов на такую конструкцию возможна как с внутренней, так и с внешней стороны фермы.

Дымовые трубы на растяжках

Дымоход на растяжках имеет своей особенностью один ствол газохода, который фиксируется с помощью растяжек – крепких металлических тросов, которые отходят от ствола дымохода под определенным углом – в 30 градусов. Общая конструкция растяжек (их количество) основывается на высоте и массе дымовой трубы.

Фасадные дымовые трубы

Особенностью монтажа такого вида промышленных дымоходов является то, что они монтируются, крепятся прямо на фасад здания – например, котельной. Установка такой трубы осуществляется к внешней стене здания с помощью специальных хомутов и системы крепежей.

Данные для расчета дымовой трубы

Толщина изоляции50 мм100 ммдругая

(размер файла до 16M)

Данные о заказчике

Ознакомлен(а) и согласен(на) с политикой конфиденциальности

Монтаж дымовых труб

Категория: Монтаж котлов

В котельных с котлами малой и средней мощности применяют стальные дымовые трубы, которые устанавливают на отдельно стоящем фундаменте. Трубы применяют внутренним диаметром 400, 500, 630 мм, длиной 20 и 30 м, а трубы диаметром 800 и 1000 мм—длиной 20, 30 и 45 м. Трубы изготовляют из толстолистовой стали толщиной 5…6 мм.

Трубы раскрепляют оттяжками, расположенными в зависимости от их высоты в один или два яруса. В каждом ярусе устанавливают по три оттяжки. В плане оттяжки расположены под углом 120°, угол наклона их к горизонту 40…6СИ Оттяжки изготовляют из круглой стали отдельными звеньям длиной 3 м. К фундаментам оттяжки крепят с помощью натяжных устройств — винтовых стяжек.

Дымовая труба разделена на монтажные элементы — царги различной длины, но не более 12 м. Царги соединяют на сварке. К нижней царге приварена опорная плита с ребрами, к верхней — коническая насадка. По всей длине трубы приварены скобы-лестницы. Цоколи труб и их фундаменты выполнены из монолитного железобетона с футеровкой из керамического кирпича. Цоколи могут быть с подземным и надземным примыканием газоходов.

Подготовку к монтажу дымовой трубы проводят на сборочной площадке, которая размещается в непосредственной близости от места монтажа и по возможности служит и монтажной площадкой. При приемке деталей трубы проверяют размеры отдельных царг и исправляют выявленные дефекты. В том случае, если трубу монтируют полностью собранной, царги предварительно выкладывают на подкладках, стыкуют между собой и оснащают лестницами и оттяжками.

До подъема трубы специализированные организации должны выполнить химзащитные работы.

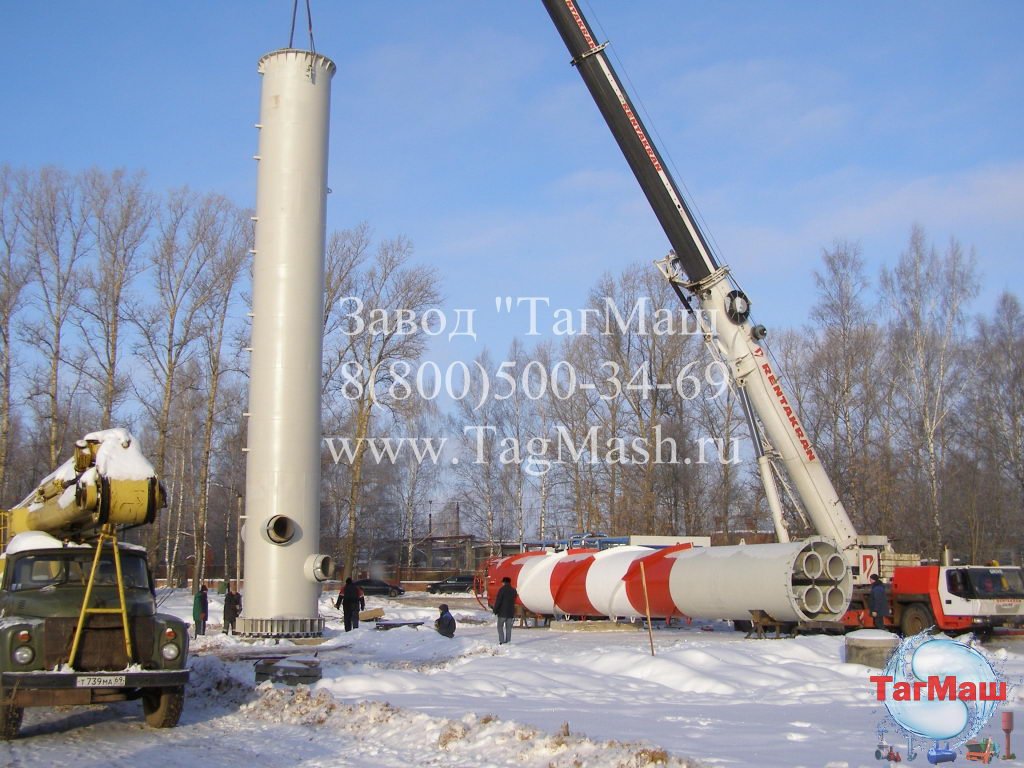

Монтаж дымовых труб на отдельно стоящем фундаменте ведут одним блоком. Масса полностью собранной дымовой трубы в зависимости от диаметра и длины колеблется от 1,7 до 7,6 т. Трубу собирают в горизонтальном положении на подкладках. Для последующего монтажа трубу удобно располагать таким образом, чтобы ее ось проходила над фундаментом и чтобы 3/3 длины трубы находилась по одну сторону фундамента, а 2/3 длины — по другую сторону. В этом случае собранную трубу можно поднимать в проектное положение без дополнительного транспортирования или передвижки.

Наиболее рациональный метод монтажа — подъем полностью собранной трубы кранами. При подъеме одним краном трубу стропят за верхний торец — оголовок или, если высота подъема крюка недостаточна, за корпус универсальным стропом в обхват. Место строповки, определяемое после расчетной проверки прочности корпуса трубы, должно находиться выше центра тяжести у одного из фланцевых стыков или у верхнего пояса крепления расчалок. Наиболее опасен момент отрыва гРубы от земли.

Чтобы уменьшить напряжения и деформации трубы, ее следует стропить на расстоянии 1/3 длины от верхнего торца. Кроме того, место строповки выбирают так, чтобы отклонение трубы от вертикального положения не затрудняло установку ее на фундамент.

Рис. 1. Дымовая труба диаметром 800 мм, высотой 45 м: 1 — цоколь, 2— царга, 3 — оттяжка, 4 — винтовая стяжка, 5 — якорь крепления оттяжек, 6 — насадка

Рис. 2. Схема монтажа дымовой трубы одним краном: а — строповка дымовой трубы за оголовок, б — строповка дымовой трубы ниже ее середины, в — подъем трубы краном методом поворота шарнира с последующим дотягиванием лебедкой, 1 — кран, 2 —- дымовая труба, 3— трубоукладчик, 4 — контргруз, 5 — тяговый канат, 6 — оттяжка, 7 — шарнир, 8 — универсальный строп

В том случае если на монтажной площадке находится кран большой грузоподъемности, но со стрелой малой длины, то дымовую трубу можно стропить ниже ее середины, но при этом следует использовать контргруз. Контргрузом служат железобетонные балки или прокатный металл, которые крепят к нижней части трубы.

Применяют также способ монтажа поворотом вокруг шарнира, показанный на рис. 2, в. Дымовую трубу поднимают краном, поворачивают вокруг шарнира и затем подтягивают канатом, идущим на тяговую лебедку. В последний момент подъема трубу удерживают оттяжкой.

Рис. 3. Схема монтажа дымовой трубы двумя кранами: 1 — монтажный штуцер, 2 — универсальный строп, 3 — крюк крана

При строповке трубы, показанной на рис. 2, б, поднятая труба, как правило, имеет значительный наклон (до 45°). Чтобы придать ей вертикальное положение при установке на фундамент, используют один из следующих двух способов.

Первый способ заключается в том, что низ трубы оттягивают, но при этом в месте строповки трубы к крану (или непосредственно к крюку крана) закрепляют вторую оттяжку, которая будет воспринимать горизонтальное усилие и обеспечит вертикальность грузового полиспаста крана. Верхняя и нижняя оттяжки должны быть направлены строго в противоположные стороны. Второй способ состоит в том, что трубу краном заводят в заранее подготовленный у фундамента шарнир и дотягивают лебедкой, как показано на рис.

2, в.

Стальную дымовую трубу можно поднять двумя кранами (рис. 3), при этом их суммарная грузоподъемность на применяемом вылете стрелы должна быть больше массы трубы. Нагрузка на кран должна составлять не более 0,9 грузоподъемности каждого крана. При применении кранов одной марки или грузоподъемности трубу стропят за монтажные штуцера, приваренные на одной высоте, но в диаметрально противоположных точках. При использовании кранов разной грузоподъемности массу трубы надо распределить на каждый кран пропорционально его грузоподъемности, использовав траверсу.

В том случае, если на монтажной площадке находится башенный кран, дымовую трубу монтируют царгами. Когда высота подъема крана недостаточна, чтобы смонтировать одну или две верхние царги, их стропят ниже верхнего фланца, но выше их середины, а в царге вырезают отверстие для прохода стрелы башенного крана.

Рис. 4. Монтаж дымовой трубы поворотом вокруг шарнира с помощью опорной стойки: 1 — кран, 2—максимальная высота подъема крана, 3 – тормозной канат, 4 – канат, 5 — труба, 6 — фундамент, 7 — шарнир, 8 — стойка

На монтаже котельных с котлами малой и средней мощности, как правило, используют один кран: для котлов малой мощности (ДЕ-4; -6,5, КВ-ГМ-10; -20) —кран грузоподъемностью до 16 т, которым можно монтировать дымовые трубы диаметром до 800 мм, высотой до 30 м; для котлов средней мощности (типов КЕ, ДЕ-10, ДЕ-25, Е-50, Е-75 и др. ) —кран грузоподъемностью 25…40 т, которым можно монтировать дымовые трубы диаметром 1000 мм, высотой до 45 м.

В отдельных случаях, когда имеющийся на монтажной площадке кран из-за недостаточной грузоподъемности или высоты подъема не может поднять и установить дымовую трубу, применяют монтаж с опиранием на временную опорную стойку. При этом методе до начала монтажа трубу собирают в положении и соединяют с фундаментом 6 через шарнир. К трубе снизу присоединяют опорную стойку, которая соединяется с шарниром канатом. При монтаже трубу стропят и поднимают краном в промежуточное положение II. Трубу опускают на стойку так, чтобы канат был натянут. Далее отсоединяют крюк от трубы, стропят за низ стойки и поднимают трубу в проектное положение, удерживая трубу в последний момент подъема тормозным канатом.

Во время подъема возникает необходимость перемещения крана в сторону фундамента.

Монтаж котлов – Монтаж дымовых труб

Плюсы и минусы установки дымохода

Плюсы и минусы установки дымохода. Некоторые люди задаются вопросом, стоит ли устанавливать дымоход в своем доме. Если вы всегда мечтали иметь и эксплуатировать камин или дровяную печь, то выбор дымохода кажется очевидным. Но это может быть не так просто.

Правильно установленная и обслуживаемая вентиляция поможет удалить вредный дым и пары из вашего дома. Однако, если дымоход регулярно не проверять и не чистить хотя бы раз в год, он может стать пожароопасным. Чтобы помочь вам принять взвешенное решение, мы описали преимущества и недостатки установки дымохода в вашем доме.

Что такое установка дымохода?

Существует несколько способов установки дымохода. Во-первых, вы могли бы пройти через крышу или стену. Вы также можете выбрать каменный дымоход из кирпича или камня, который охватывает металлический дымоход. Независимо от того, какой метод или дизайн вы выберете, вот некоторые моменты, которые следует учитывать при планировании установки:

• Дымоход предназначен не только для разведения огня в камине. Он также может обслуживать другие источники тепла, сжигающие топливо, такие как водонагреватель или дровяная печь.
• Внутренний диаметр вашего дымохода и трубы должен быть того же размера, что и выход любого соединения.
• Для установки через крышу требуется отверстие в центре потолка, достаточно большое для прохода дымохода. Напротив, метод сквозной установки предлагает больше вариантов размещения и может работать с земли, оказываясь гораздо более безопасным, чем крыша.
• Прямая вертикальная установка через крышу более эффективна, ее легче чистить и она создает меньшую тягу, чем вентиляционная система с изгибом, которая, как правило, ограничивает тягу или поток воздуха.
• Для вентиляции через крышу требуется черная дымовая труба, а для вентиляции через стену требуется дымоход класса А.
• Дымоходы должны быть высокими и иметь заглушки для предотвращения пожаров и других опасностей, а также для предотвращения проникновения вредителей и мелких животных и создания ими своего жилища.

Плюсы установки дымохода

Наиболее значительным преимуществом установки дымохода является наличие уютного теплого камина в холодные зимние дни без ущерба для качества воздуха в вашем доме. Вы можете с комфортом пользоваться своим камином или дровяным прибором, пока дымоход безопасно удаляет дым, горячие газы и другие вредные частицы, образующиеся в камине. И дровяные камины и приборы не только являются хорошим источником тепла, но и могут заменить коммунальные услуги в вашем доме, которые зависят от ископаемого топлива, тем самым уменьшая ваши счета за электроэнергию и углеродный след.

Менее заметным преимуществом дымохода в вашем доме является фактор эстетической привлекательности. Независимо от того, используете ли вы кирпич или выбираете электрический дымоход, наличие дымохода может придать вашему дому стильный, изысканный вид, что может увеличить стоимость вашей собственности.

Минусы установки дымохода

Несмотря на то, что дымоход может быть красивым и практичным дополнением к вашему дому, он также может быть очень опасным и дорогостоящим. Камины, например, могут вызывать скопление мусора, в том числе липкого токсичного вещества, называемого креозотом. Это накопление может привести к возгоранию дымохода, если дымоход не обслуживается должным образом.

Кроме того, установка дымохода в уже построенном доме может обойтись дорого. И если он не установлен правильно или регулярно не обслуживается, вы можете потратить больше денег на ремонт и устранение повреждений. Даже если вы не пользуетесь камином или печью, после установки дымохода лучше завести привычку проводить его осмотр и чистку профессионалом не реже одного раза в год.

Ключевое значение имеет профессиональная установка дымохода

Вы можете подумать, что сможете сэкономить деньги, купив дымоход и установив его самостоятельно. Однако, если установка будет неточной, вы рискуете повредить свой дом и понести большие расходы на ремонт и замену. Кроме того, вы можете потерять гарантию на систему из-за неправильной установки. Наем квалифицированного специалиста может сэкономить ваше время и деньги, а также защитить гарантию благодаря его знаниям, оборудованию и опыту.

При установке дымохода существуют правила и рекомендации, которым необходимо следовать, чтобы свести к минимуму риски, связанные с использованием камина или дровяной печи. Помимо обеспечения правильной установки, профессионал также гарантирует, что ваш дымоход соответствует всем строительным нормам. Поэтому работа со службой установки дымохода необходима для душевного спокойствия, зная, что вы можете безопасно использовать свой камин или дровяную печь.

Компания Brick + Ember Outfitters готова помочь

Установка дымохода в вашем доме может потребовать больших вложений. С нашей помощью вы можете сэкономить энергию и деньги, повысить стоимость своей недвижимости и получить более чистый воздух. Поэтому, если вы готовы обновить свой дом, свяжитесь с B+E сегодня. Мы проведем вас через весь процесс, чтобы учесть ваши предпочтения в методах установки.

Инвестиции в новый дымоход – что нужно знать –

Если вы устанавливаете новый дровяной прибор, дымоход необходим для вентиляции. Будь то строительство нового каменного дымохода или установка заводского дымохода, важно, чтобы размер дымохода был рекомендован производителем вашего камина или дровяной печи. Ниже приведены некоторые особенности, которые следует учитывать при инвестировании в новый дымоход, чтобы помочь вам принять наилучшее решение для вашего дома:

Размещение

Единственная самая большая ошибка, которую можно совершить с дымоходом, это размещение его на внешней стене, где он подвергается воздействию наружных элементов в гораздо большей степени, чем если бы он выступал только через крышу. Если ваша цель состоит в том, чтобы дымоход работал оптимально, поместите дымоход в структуру вашего дома.

Причина, по которой внешний дымоход не является лучшим выбором, связана с так называемым «эффектом дымовой трубы», который не позволяет дымоходу иметь необходимую тягу для вытягивания продуктов сгорания из вашего дома. Когда погода холодная, теплый воздух в доме поднимается вверх так же, как горячие выхлопные газы поднимаются в дымоходе. Благодаря эффекту дымовой трубы в нижней части дома создается небольшая область низкого давления, а на верхних этажах дома существует небольшое повышенное давление. Посередине находится нейтральный самолет с нейтральным давлением.

Если у вас есть внешний дымоход и в дровяной печи или камине нет огня, дом начинает работать, как если бы это был дымоход. Он будет тянуть холодный пахучий воздух через дымоход в ваш дом из-за эффекта дымовой трубы.

Если ваш дымоход установлен внутри ограждающей конструкции дома, низкое отрицательное давление не оказывает отрицательного воздействия. Вместо этого воздух в дымоходе мягко поднимается вверх даже без горящего огня. Тепло внутри дома, которое окружает дымоход, создает необходимую тягу.

Еще одним преимуществом размещения дымохода внутри является то, что вам будет легче разжечь растопку с меньшим количеством дыма. Что людям часто приходится делать, когда их дымоход строится или устанавливается снаружи, так это зажигают свернутую газету, как факел, и держат ее через заслонку, чтобы столб холодного воздуха в дымоходе рассеялся и перестал толкать вниз к камин или печь.

Изоляция

Для высокопроизводительного дымохода, используемого для печи или камина, который обеспечивает тепло, а не служит чисто декоративным элементом, изоляция является обязательной. Тип необходимой изоляции зависит от типа дымохода.

Правила техники безопасности

Еще одним важным моментом является обеспечение того, чтобы ваш дымоход соответствовал строительным нормам безопасности, включая установку правильной облицовки. Вкладыши, возможно, являются наиболее важным компонентом вашей дымоходной системы, поэтому обязательно спросите своего специалиста по дымоходам о вариантах установки вкладышей.

Техническое обслуживание

Когда вы используете дымоход, материалы расширяются и сжимаются, когда холодно. Движение изнашивает соединения, конструкционный материал и уплотнения. Лучший способ ухода за дымоходом — это ежегодная проверка дымохода, а также обращение к профессионалу при возникновении проблем.
